TEKNISET TIEDOT. Volvo Trucks. Driving Progress. Vetopöytä ja asennus

Transkriptio

1 Volvo Trucks. Driving Progress TEKNISET TIEDOT Puoliperävaunu kytketään sitä vetävään kuorma-autoon vetopöydän avulla. Vetopöytä on tavallisesti kiinnitetty vetoauton alustaan asennuslevyn avulla. Saatavana on erilaisia asennuslevyjä, erilaisia vetopöydän asennuskorkeuksia sekä erikorkuisia vetopöydän jalkoja. Niiden avulla vetopöytä saadaan korkeutensa puolesta yhteensopivaksi käytössä olevien perävaunujärjestelmien kanssa. Seuraavien nimikkeiden kuvaus on alla: tyyppi asennustapa jalan korkeus vetotapin halkaisija huoltotarve voitelu perävaunukytkennän tilailmaisin kytkentäkorkeus. 1 (11)

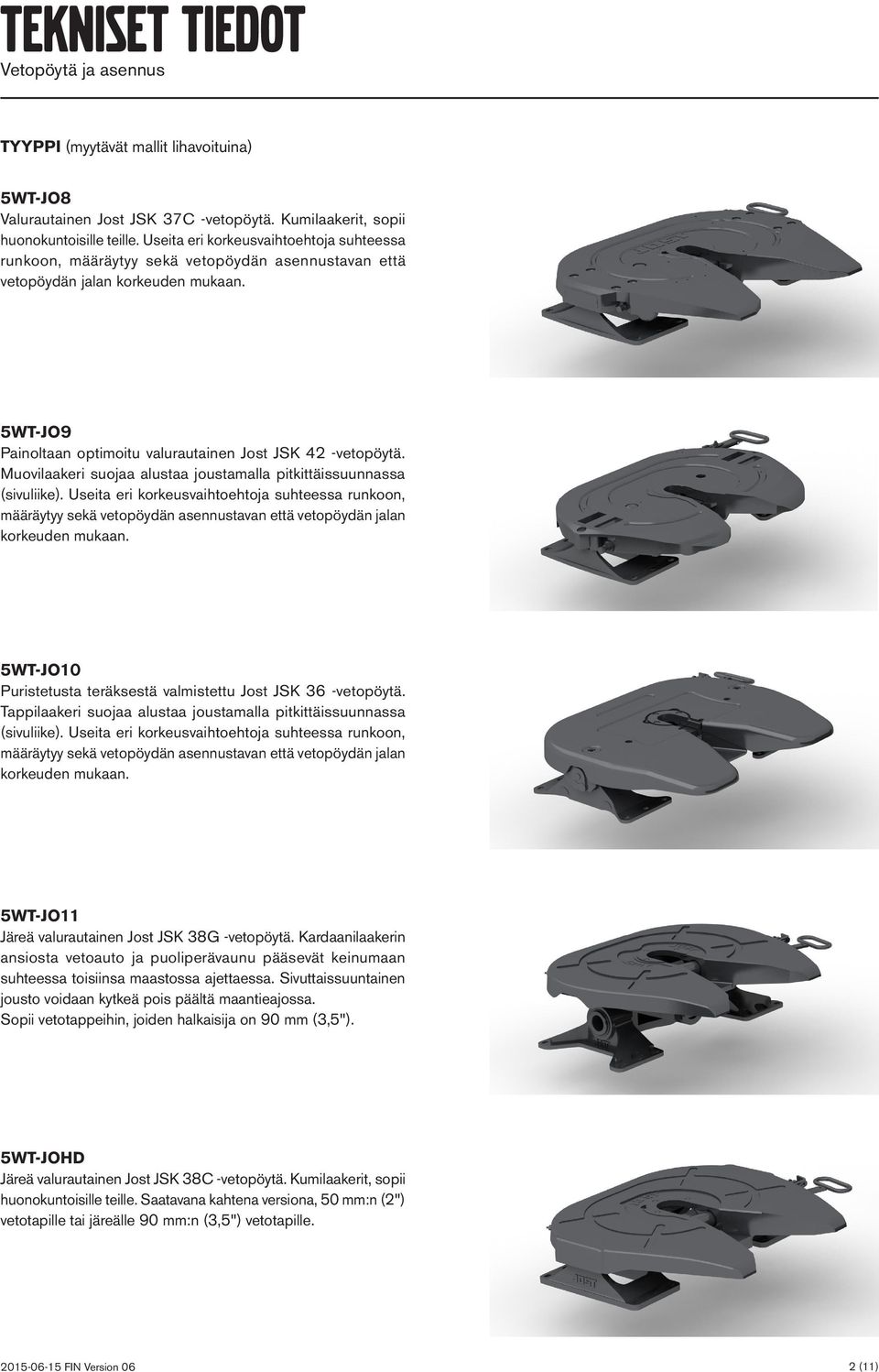

2 TYYPPI (myytävät mallit lihavoituina) 5WT-JO8 Valurautainen JSK 37C -vetopöytä. Kumilaakerit, sopii huonokuntoisille teille. Useita eri korkeusvaihtoehtoja suhteessa runkoon, määräytyy sekä vetopöydän asennustavan että vetopöydän jalan korkeuden mukaan. 5WT-JO9 Painoltaan optimoitu valurautainen JSK 42 -vetopöytä. Muovilaakeri suojaa alustaa joustamalla pitkittäissuunnassa (sivuliike). Useita eri korkeusvaihtoehtoja suhteessa runkoon, määräytyy sekä vetopöydän asennustavan että vetopöydän jalan korkeuden mukaan. 5WT-JO10 Puristetusta teräksestä valmistettu JSK 36 -vetopöytä. Tappilaakeri suojaa alustaa joustamalla pitkittäissuunnassa (sivuliike). Useita eri korkeusvaihtoehtoja suhteessa runkoon, määräytyy sekä vetopöydän asennustavan että vetopöydän jalan korkeuden mukaan. 5WT-JO11 Järeä valurautainen JSK 38G -vetopöytä. Kardaanilaakerin ansiosta vetoauto ja puoliperävaunu pääsevät keinumaan suhteessa toisiinsa maastossa ajettaessa. Sivuttaissuuntainen jousto voidaan kytkeä pois päältä maantieajossa. Sopii vetotappeihin, joiden halkaisija on 90 mm (3,5"). 5WT-JOHD Järeä valurautainen JSK 38C -vetopöytä. Kumilaakerit, sopii huonokuntoisille teille. Saatavana kahtena versiona, 50 mm:n (2") vetotapille tai järeälle 90 mm:n (3,5") vetotapille. 2 (11)

3 5WT-FO14 Puristetusta teräksestä valmistettu 150SP2 -vetopöytä. Asennus ulossuunnattuihin L-profiileihin. Painoltaan optimoitu. Useita eri korkeusvaihtoehtoja suhteessa runkoon, määräytyy sekä vetopöydän asennustavan että vetopöydän jalan korkeuden mukaan. 5WT-FO15 Valurautainen paineilmatoiminen sarjan vetopöytä. Vakiotyyppinen, tarkoitettu vain maantieajoon. Erikoissuuri vetotapin kosketuspinta-ala (kosketuspinta-ala ulottuu lukittuna melkein 360 asteen alueelle vetotapin ympärille) vähentää kulumista, parantaa ohjattavuutta ja pienentää kaatumisen riskiä. 5WT-SH Järeä valurautainen SAF-Holland/+GF+ SK-S vetopöytä. Pysyvä huoltovapaa laakeri ja kuminen vaimennin. LPROasennustapaa tukeva vaihtoehto, painoltaan pienempi ratkaisu. Useita eri korkeusvaihtoehtoja suhteessa runkoon, määräytyy sekä vetopöydän asennustavan että vetopöydän jalan korkeuden mukaan. 5WT-SH2 Järeä valurautainen SAF-Holland/+GF+ SK-HD vetopöytä. Pysyvä huoltovapaa laakeri ja kuminen vaimennin. Saatavana kahtena versiona, 50 mm:n (2") vetotapille tai järeälle 90 mm:n (3,5") vetotapille. 5WT-SH5 SAF-Holland/FWAL-E-vetopöytä takoalumiinista. Liukulevyllinen päällilevy on helposti huollettava ja NoLube-lukitusmekanismi minimoi huoltotarpeen. Saatavana on kolme erilaista mallia. Tämä on kevyt malli käyttöön, johon LPRO ei sovellu. 3 (11)

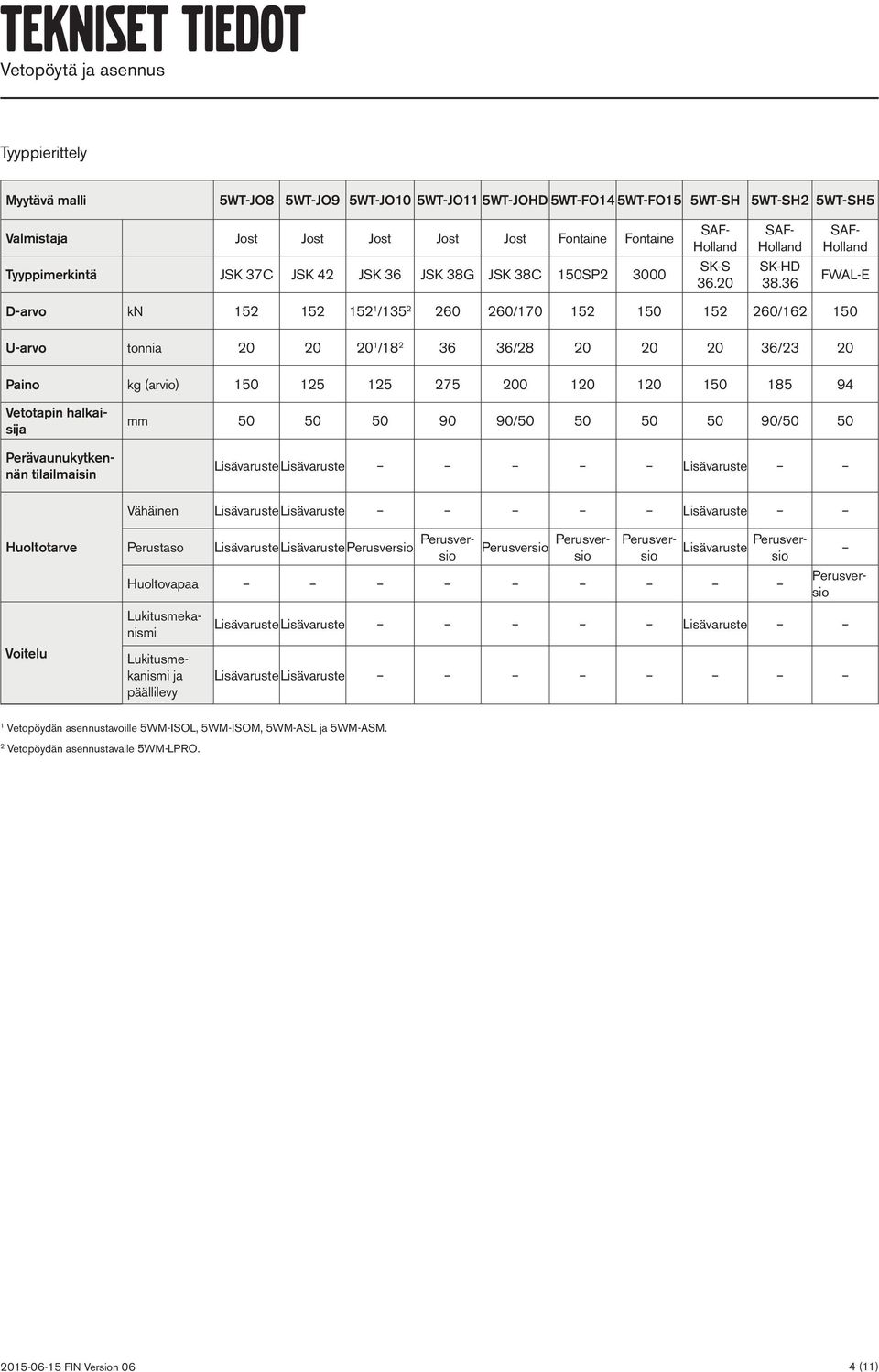

4 Tyyppierittely Myytävä malli 5WT-JO8 5WT-JO9 5WT-JO10 5WT-JO11 5WT-JOHD 5WT-FO14 5WT-FO15 5WT-SH 5WT-SH2 5WT-SH5 Valmistaja SAF- Holland SAF- Holland SAF- Holland Tyyppimerkintä JSK 37C JSK 42 JSK 36 JSK 38G JSK 38C 150SP SK-S SK-HD FWAL-E D-arvo kn / / / U-arvo tonnia / / /23 20 Paino kg (arvio) Vetotapin halkaisija Perävaunukytkennän tilailmaisin mm / /50 50 LisävarusteLisävaruste Lisävaruste Vähäinen LisävarusteLisävaruste Lisävaruste Huoltotarve Voitelu Perustaso LisävarusteLisävarustePerusversio Perusversio Perusversio Perusversio Perusversio Huoltovapaa Perusversio Lukitusmekanismi Lukitusmekanismi ja päällilevy Lisävaruste Perusversio LisävarusteLisävaruste Lisävaruste LisävarusteLisävaruste 1 Vetopöydän asennustavoille ISOL, ISOM, ASL ja ASM. 2 Vetopöydän asennustavalle LPRO. 4 (11)

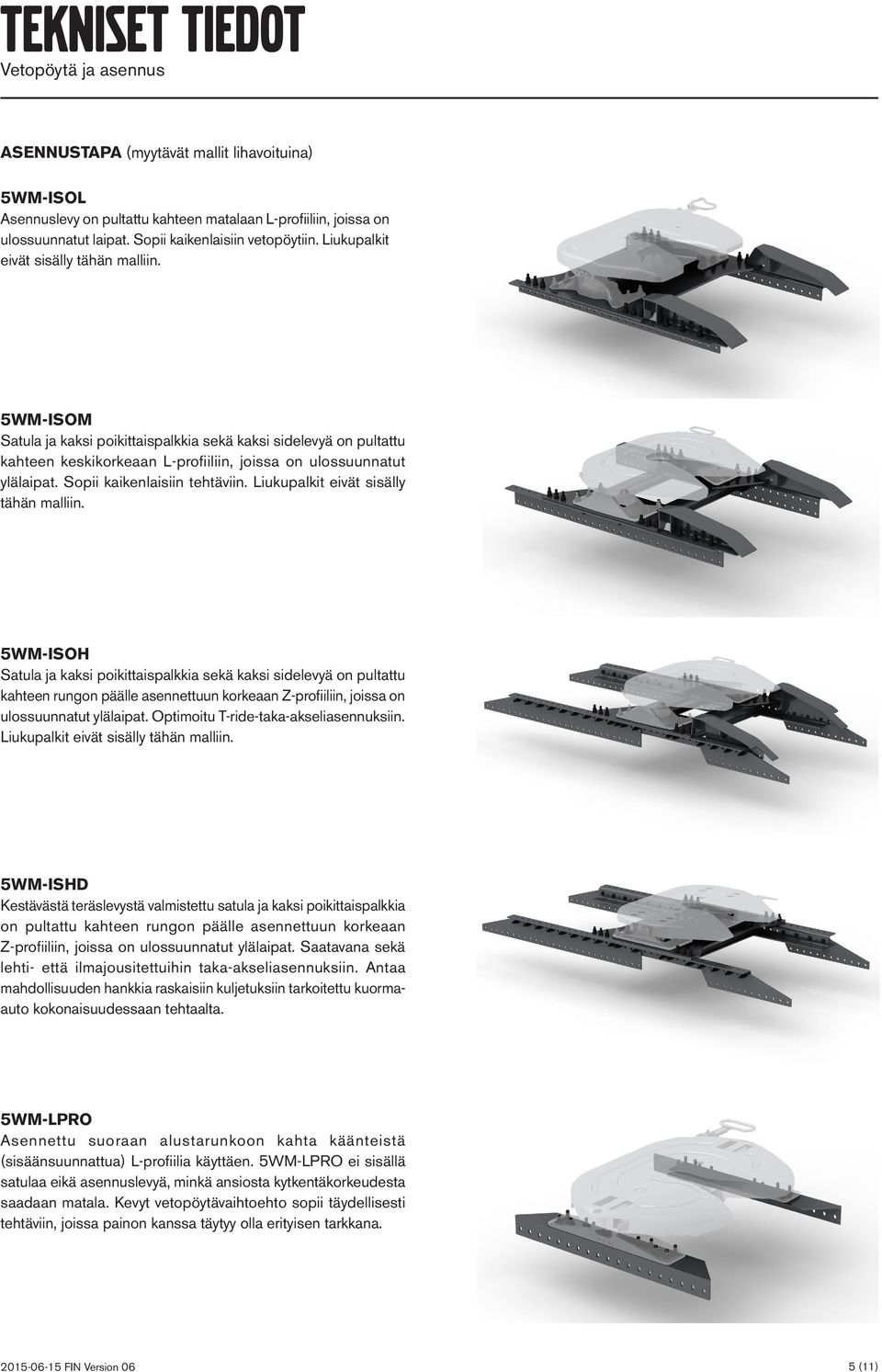

5 ASENNUSTAPA (myytävät mallit lihavoituina) ISOL Asennuslevy on pultattu kahteen matalaan L-profiiliin, joissa on ulossuunnatut laipat. Sopii kaikenlaisiin vetopöytiin. Liukupalkit eivät sisälly tähän malliin. ISOM Satula ja kaksi poikittaispalkkia sekä kaksi sidelevyä on pultattu kahteen keskikorkeaan L-profiiliin, joissa on ulossuunnatut ylälaipat. Sopii kaikenlaisiin tehtäviin. Liukupalkit eivät sisälly tähän malliin. ISOH Satula ja kaksi poikittaispalkkia sekä kaksi sidelevyä on pultattu kahteen rungon päälle asennettuun korkeaan Z-profiiliin, joissa on ulossuunnatut ylälaipat. Optimoitu T-ride-taka-akseliasennuksiin. Liukupalkit eivät sisälly tähän malliin. ISHD Kestävästä teräslevystä valmistettu satula ja kaksi poikittaispalkkia on pultattu kahteen rungon päälle asennettuun korkeaan Z-profiiliin, joissa on ulossuunnatut ylälaipat. Saatavana sekä lehti- että ilmajousitettuihin taka-akseliasennuksiin. Antaa mahdollisuuden hankkia raskaisiin kuljetuksiin tarkoitettu kuormaauto kokonaisuudessaan tehtaalta. LPRO Asennettu suoraan alustarunkoon kahta käänteistä (sisäänsuunnattua) L-profiilia käyttäen. LPRO ei sisällä satulaa eikä asennuslevyä, minkä ansiosta kytkentäkorkeudesta saadaan matala. Kevyt vetopöytävaihtoehto sopii täydellisesti tehtäviin, joissa painon kanssa täytyy olla erityisen tarkkana. 5 (11)

6 DH Asennuslevy on pultattu kahteen matalaan L-profiiliin, joissa on ulossuunnatut laipat. DH sisältää kaksi korkeusasetusta, joita säädellään paineilmalla. Tämä lisää joustavuutta. Korkeusasetuksen vaihto täytyy tehdä ilman perävaunua. Kun korkeus vaihdetaan matalasta korkeaksi, vetopöytä siirtyy mm lähemmäs ohjaamoa. Yhteensopiva sekä vakio- että megakokoisten perävaunujen kanssa. Integroitu hallintarasia säästää alustatilaa. Käyttö kahdella kädellä henkilövahinkojen välttämiseksi. Saranoiden automaattinen voitelu. MASL Asennuslevy on pultattu kahteen matalaan L-profiiliin, joissa on ulossuunnatut ylälaipat ja käsisäätö. Kaksi poikittaispalkkia ja L-profiilit on pultattu runkoon. MASL ei sisällä satulaa. MASM Asennuslevy on pultattu kahteen keskikorkeaan L-profiiliin, joissa on ulossuunnatut ylälaipat ja käsisäätö. Kaksi poikittaispalkkia ja L-profiilit on pultattu runkoon. MASM ei sisällä satulaa. Sopii raskaille ajoluiskille, kun vetopöydän jalan korkeus on 220 mm. ASL Asennuslevy on pultattu kahteen matalaan L-profiiliin, joissa on ulossuunnatut ylälaipat ja käsisäätö. Kaksi poikittaispalkkia ja L-profiilit on pultattu runkoon. ASL ei sisällä satulaa. Vetopöytäasennuksessa on itselukittuva mekanismi ja paineilmatoiminen avausmekanismi (katkaisin on kojetaulussa). Optimoitu Volvoa varten. ASM Asennuslevy on pultattu kahteen keskikorkeaan L-profiiliin, joissa on ulossuunnatut ylälaipat ja käsisäätö. Kaksi poikittaispalkkia ja L-profiilit on pultattu runkoon. ASM ei sisällä satulaa. Vetopöytäasennuksessa on itselukittuva mekanismi ja paineilmatoiminen avausmekanismi (katkaisin on kojetaulussa). Optimoitu Volvoa varten. 6 (11)

7 Asennustavan erittely Myytävä malli ISOL ISOM ISOH ISHD LPRO DH MASL MASM ASL ASM Vetopöydän valmistaja SAF-Holland SAF-Holland SAF-Holland SAF-Holland SAF-Holland Tyyppi Kiinteä Kiinteä Kiinteä Kiinteä Kiinteä Kiinteä Käsisäätö Käsisäätö Käsisäätö Käsisäätö Suurin sallittu kuorma (U)(tonnia) D-arvo enintään (kn) Ei käytössä Katso vetopöydän erittelytaulukko Alustarungon yläpuolella + satula (mm) Liikepituus/väli (mm) Ei käytössä Katso vetopöydän erittelytaulukko * Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä 610/ / / / / / / /37.5 * LPRO-mallissa 8 mm:n L-profiili sisältyy vetopöydän kokonaiskorkeuteen. 7 (11)

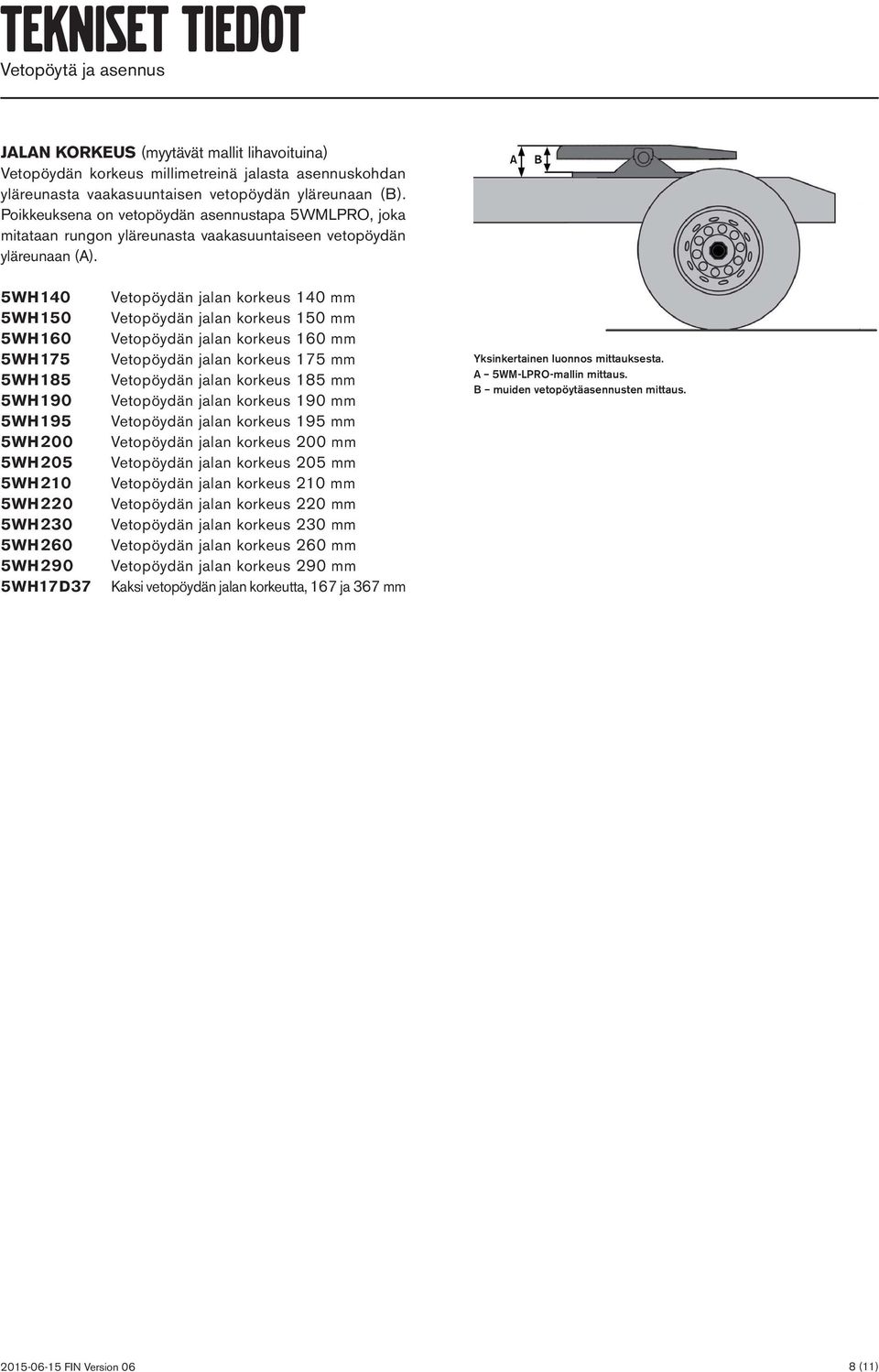

8 jalan korkeus (myytävät mallit lihavoituina) Vetopöydän korkeus millimetreinä jalasta asennuskohdan yläreunasta vaakasuuntaisen vetopöydän yläreunaan (B). Poikkeuksena on vetopöydän asennustapa 5WMLPRO, joka mitataan rungon yläreunasta vaakasuuntaiseen vetopöydän yläreunaan (A). 5WH 140 5WH 150 5WH 160 5WH 175 5WH 185 5WH 190 5WH 195 5WH 200 5WH 205 5WH 210 5WH 220 5WH 230 5WH 260 5WH 290 5WH17D37 Vetopöydän jalan korkeus 140 mm Vetopöydän jalan korkeus 150 mm Vetopöydän jalan korkeus 160 mm Vetopöydän jalan korkeus 175 mm Vetopöydän jalan korkeus 185 mm Vetopöydän jalan korkeus 190 mm Vetopöydän jalan korkeus 195 mm Vetopöydän jalan korkeus 200 mm Vetopöydän jalan korkeus 205 mm Vetopöydän jalan korkeus 210 mm Vetopöydän jalan korkeus 220 mm Vetopöydän jalan korkeus 230 mm Vetopöydän jalan korkeus 260 mm Vetopöydän jalan korkeus 290 mm Kaksi vetopöydän jalan korkeutta, 167 ja 367 mm Yksinkertainen luonnos mittauksesta. A LPRO-mallin mittaus. B muiden vetopöytäasennusten mittaus. 8 (11)

9 Yleistä jalan korkeudesta (myytävät mallit) 5WT-JO8 5WT-JO9 5WT-JO10 5WT-JO11 5WT-JOHD 5WT-FO14 5WT-FO15 5WT-SH 5WT-SH2 5WT-SH5 ISOL ISOM 5WH210 ISOH 5WH290 5WH190 5WH190 ISHD 5WH290 5WH190 5WH190 LPRO 5WH160 5WH200 5WH230 5WH160 5WH200 5WH230 5WH140 5WH160 5WH200 5WH230 DH 5WH17D37 MASL MASM 5WH205 5WH260 5WH205 5WH260 5WH195 5WH220 5WH195 5WH220 ASL ASM 5WH205 5WH260 5WH205 5WH260 5WH195 5WH220 5WH195 5WH220 9 (11)

10 VETOTAPIN HALKAISIJA (myytävät mallit lihavoituina) PERÄVAUNUKYTKENNÄN TILAILMAISIN (myytävä malli lihavoituna) KPSIZE50 KPSIZE90 Vetotapin halkaisija 50 mm (2 tuumaa). Vetotapin halkaisija 90 mm (3,5 tuumaa). TCIND Korkeuden, vetotapin ja kytkennän lukituksen antureilla varustettu vetopöytä. Perävaunun kytkennän tila näkyy kuljettajan näytössä. HUOLTOTARVE (myytävät mallit lihavoituina) 5WLM-B 5WLM-L 5WLM-F Vetopöydän perustason huolto (lukitusmekanismi ja päällilevy). Vetopöydän vähäinen huolto (lukitusmekanismi). Muoviset liukulevyt ja kulutusrengas. Vetopöydän lukitusmekanismi huoltovapaa ja päällilevyn huoltotarve vähäinen. VOITELU (myytävät mallit lihavoituina) 5WL-S1 5WL-S2 Lukitusmekanismin ja päällilevyn voitelu. Lukitusmekanismin voitelu. 5WT-JO8, 5WLM-L 5WT-JO, 5WL-S1 5WT-SH, 5WL-S2 10 (11)

11 Kytkentäkorkeus (ilmajousituksella varustettuja ajoneuvoja koskevia esimerkkejä) Akselisto 4x2 6x2 Alustakorkeus X-matala Taka-akseliasennus Rungon korkeus Vetopöydän jalan korkeus + laippa, mm Rengas Kytkentäkorkeus väh. (noin), mm (A) Nimellinen ajokorkeus (noin), mm (A) RAD-GR Matala RAD-GR Medium Normaali RAD-GR RAD-GR Matala RADT-GR Medium RADT-GR Normaali RADT-GR Medium Normaali RAPD-GR RAPD-GR x4 Normaali RADD-GR (11)
