TEKNISET TIEDOT Pakokaasukela sarja 865, jousipalautteinen

Koko: px
Aloita esitys sivulta:

Download "TEKNISET TIEDOT Pakokaasukela sarja 865, jousipalautteinen"

Transkriptio

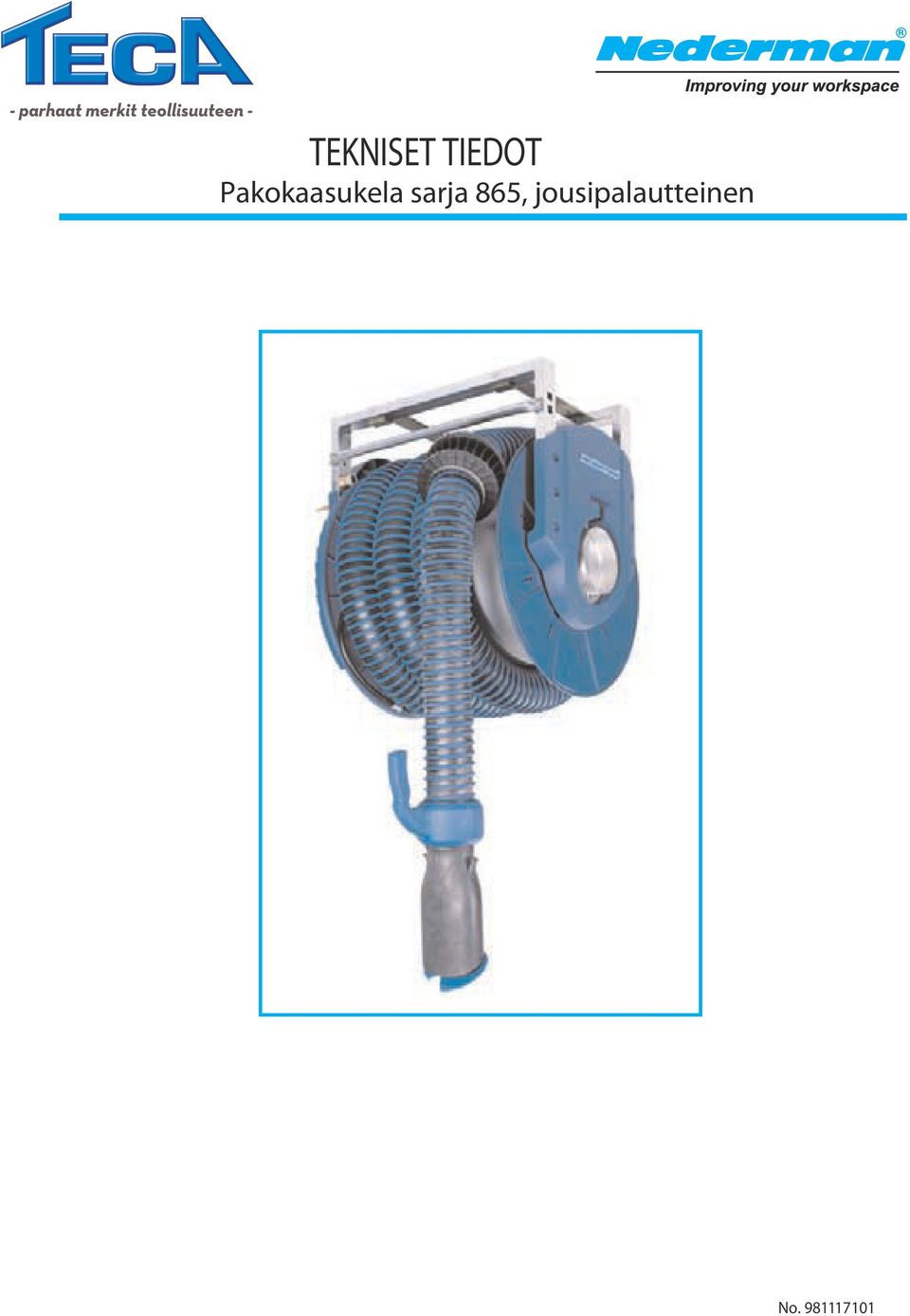

1 TEKNISET TIEDOT Pakokaasukela sarja 865, jousipalautteinen No

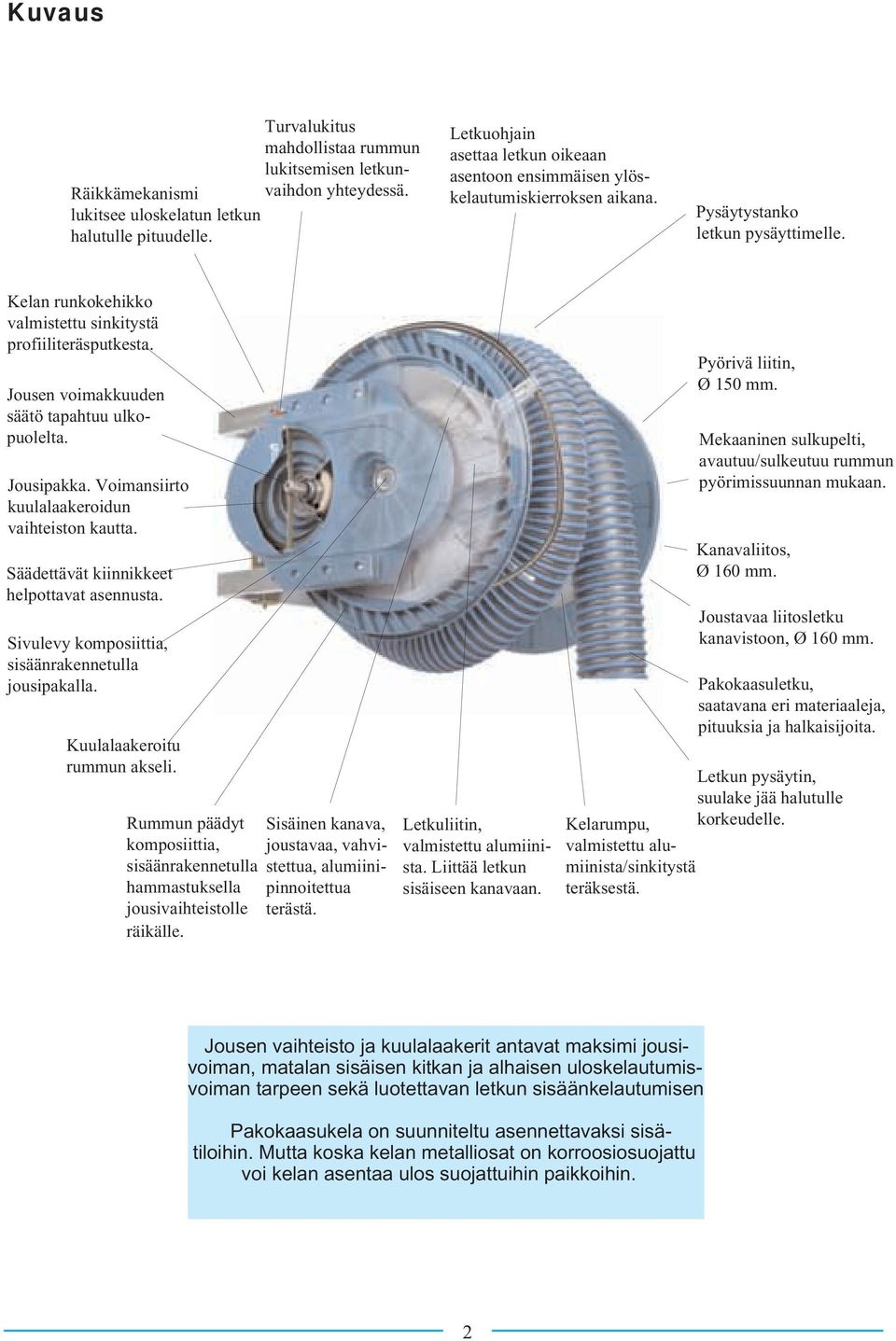

2 Kuvaus Turvalukitus mahdollistaa rummun lukitsemisen letkunvaihdon yhteydessä. Räikkämekanismi lukitsee uloskelatun letkun halutulle pituudelle. Letkuohjain asettaa letkun oikeaan asentoon ensimmäisen ylöskelautumiskierroksen aikana. Pysäytystanko letkun pysäyttimelle. Kelan runkokehikko valmistettu sinkitystä profiiliteräsputkesta. Jousen voimakkuuden säätö tapahtuu ulkopuolelta. Jousipakka. Voimansiirto kuulalaakeroidun vaihteiston kautta. Säädettävät kiinnikkeet helpottavat asennusta. Sivulevy komposiittia, sisäänrakennetulla jousipakalla. Kuulalaakeroitu rummun akseli. Rummun päädyt komposiittia, sisäänrakennetulla hammastuksella jousivaihteistolle räikälle. Sisäinen kanava, joustavaa, vahvistettua, alumiinipinnoitettua terästä. Letkuliitin, valmistettu alumiinista. Liittää letkun sisäiseen kanavaan. Pyörivä liitin, Ø 150 mm. Mekaaninen sulkupelti, avautuu/sulkeutuu rummun pyörimissuunnan mukaan. Kanavaliitos, Ø 160 mm. Joustavaa liitosletku kanavistoon, Ø 160 mm. Pakokaasuletku, saatavana eri materiaaleja, pituuksia ja halkaisijoita. Letkun pysäytin, suulake jää halutulle Kelarumpu, korkeudelle. valmistettu alumiinista/sinkitystä teräksestä. Jousen vaihteisto ja kuulalaakerit antavat maksimi jousivoiman, matalan sisäisen kitkan ja alhaisen uloskelautumisvoiman tarpeen sekä luotettavan letkun sisäänkelautumisen Pakokaasukela on suunniteltu asennettavaksi sisätiloihin. Mutta koska kelan metalliosat on korroosiosuojattu voi kelan asentaa ulos suojattuihin paikkoihin. 2

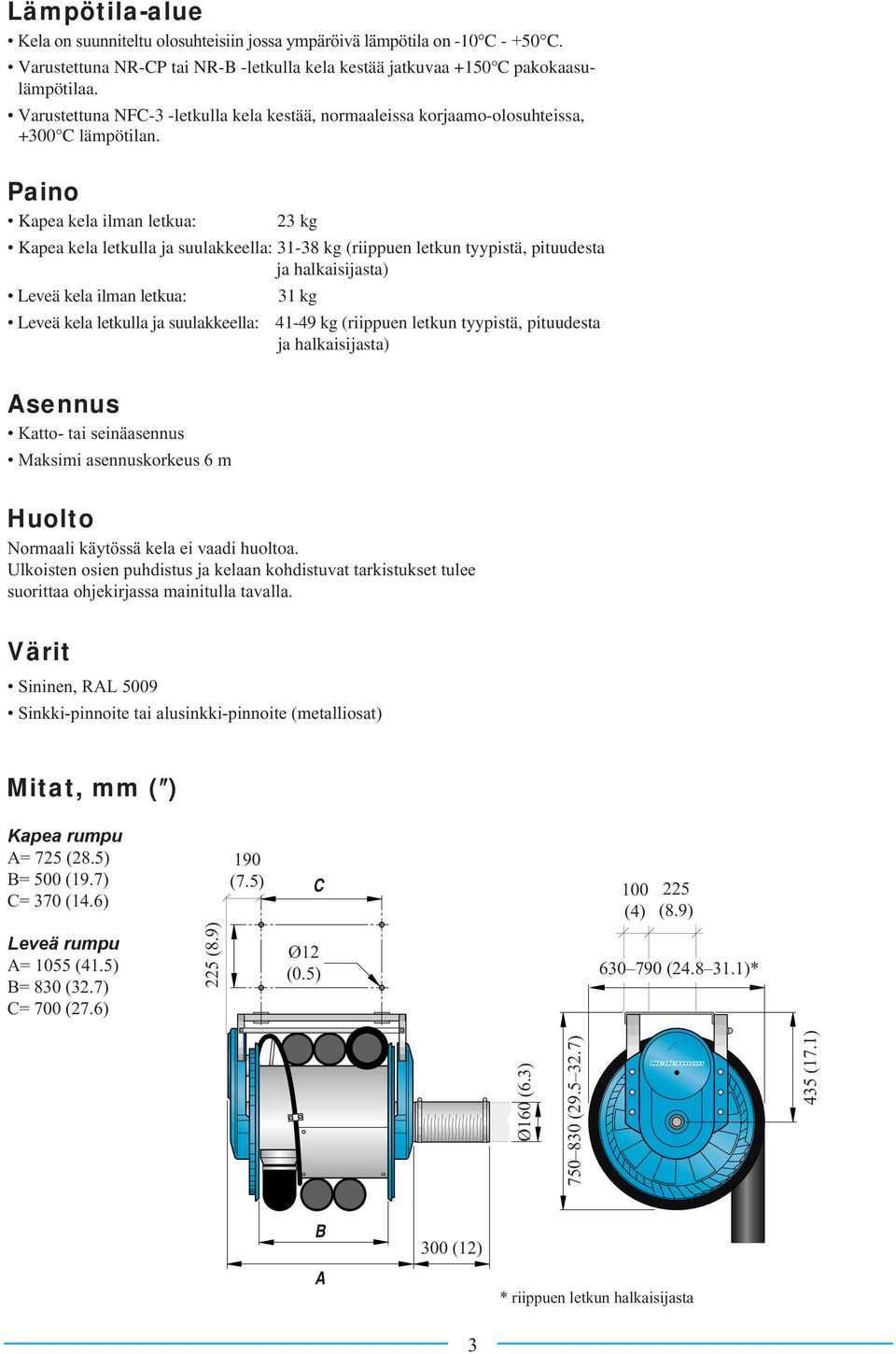

3 Lä mpö tila-alue Kela on suunniteltu olosuhteisiin jossa ympäröivä lämpötila on -10 C C. Varustettuna NR-CP tai NR-B -letkulla kela kestää jatkuvaa +150 C pakokaasulämpötilaa. Varustettuna NFC-3 -letkulla kela kestää, normaaleissa korjaamo-olosuhteissa, +300 C lämpötilan. Paino Kapea kela ilman letkua: 23 kg Kapea kela letkulla ja suulakkeella: kg (riippuen letkun tyypistä, pituudesta ja halkaisijasta) Leveä kela ilman letkua: 31 kg Leveä kela letkulla ja suulakkeella: kg (riippuen letkun tyypistä, pituudesta ja halkaisijasta) Asennus Katto- tai seinäasennus Maksimi asennuskorkeus 6 m Huolto Normaali käytössä kela ei vaadi huoltoa. Ulkoisten osien puhdistus ja kelaan kohdistuvat tarkistukset tulee suorittaa ohjekirjassa mainitulla tavalla. Vä rit Sininen, RAL 5009 Sinkki-pinnoite tai alusinkki-pinnoite (metalliosat) Mitat, mm ( ) Kapea rumpu A= 725 (28.5) B= 500 (19.7) C= 370 (14.6) 190 (7.5) C 100 (4) 225 (8.9) Leveä rumpu A= 1055 (41.5) B= 830 (32.7) C= 700 (27.6) 225 (8.9) Ø12 (0.5) ( )* Ø160 (6.3) ( ) 435 (17.1) B A 300 (12) 3 * riippuen letkun halkaisijasta

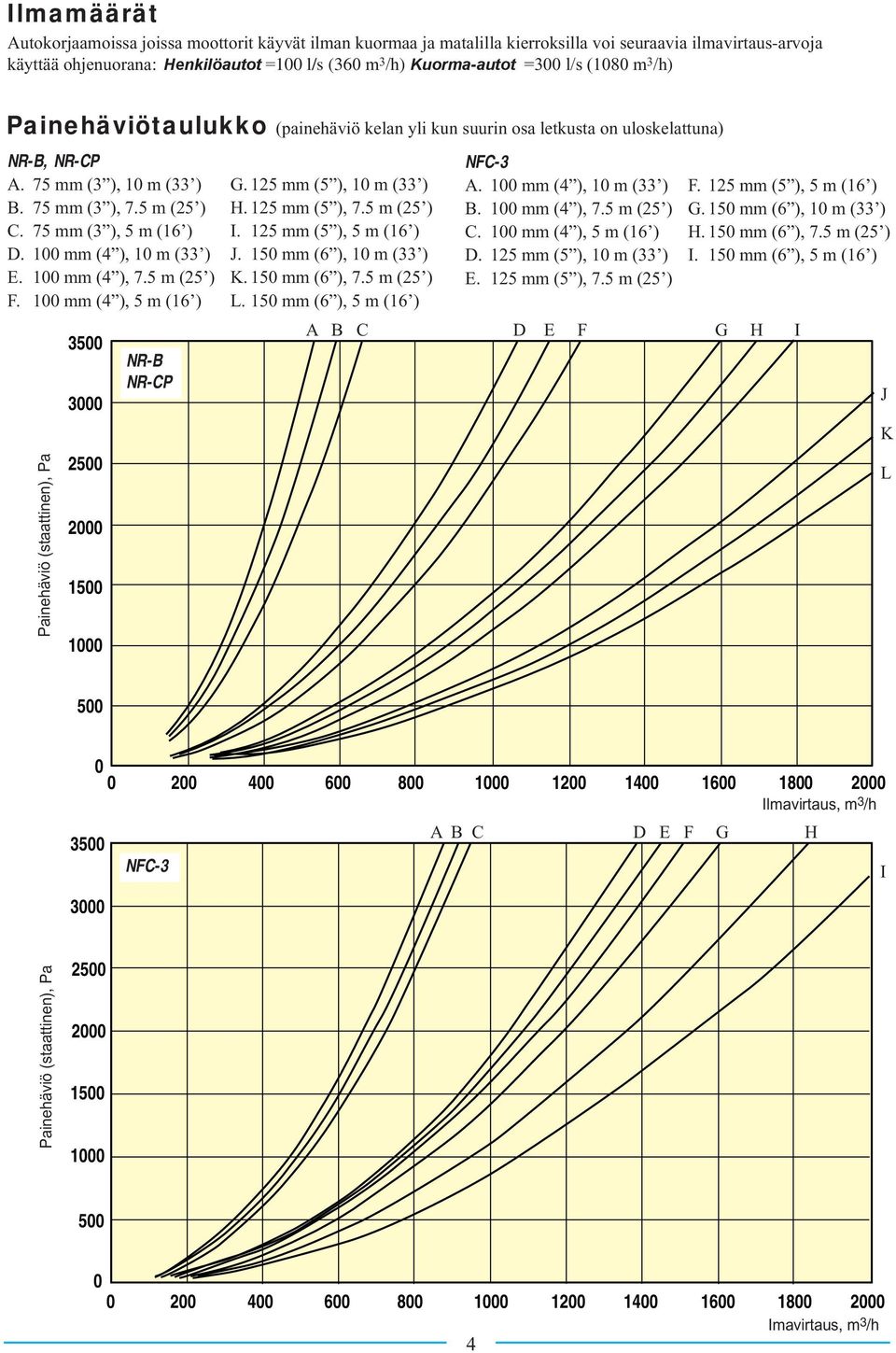

4 Ilmamä ä rä t Autokorjaamoissa joissa moottorit käyvät ilman kuormaa ja matalilla kierroksilla voi seuraavia ilmavirtaus-arvoja käyttää ohjenuorana: Henkilöautot =100 l/s (360 m 3 /h) Kuorma-autot =300 l/s (1080 m 3 /h) Painehä viö taulukko (painehäviö kelan yli kun suurin osa letkusta on uloskelattuna) NR-B, NR-CP A. 75 mm (3 ), 10 m (33 ) G. 125 mm (5 ), 10 m (33 ) B. 75 mm (3 ), 7.5 m (25 ) H. 125 mm (5 ), 7.5 m (25 ) C. 75 mm (3 ), 5 m (16 ) I. 125 mm (5 ), 5 m (16 ) D. 100 mm (4 ), 10 m (33 ) J. 150 mm (6 ), 10 m (33 ) E. 100 mm (4 ), 7.5 m (25 ) K. 150 mm (6 ), 7.5 m (25 ) F. 100 mm (4 ), 5 m (16 ) L. 150 mm (6 ), 5 m (16 ) Painehäviö (staattinen), Pa NR-B NR-CP NFC-3 A. 100 mm (4 ), 10 m (33 ) F. 125 mm (5 ), 5 m (16 ) B. 100 mm (4 ), 7.5 m (25 ) G. 150 mm (6 ), 10 m (33 ) C. 100 mm (4 ), 5 m (16 ) H. 150 mm (6 ), 7.5 m (25 ) D. 125 mm (5 ), 10 m (33 ) I. 150 mm (6 ), 5 m (16 ) E. 125 mm (5 ), 7.5 m (25 ) A B C D E F G H I J K L Ilmavirtaus, m 3 /h 3500 A B C D E F G H NFC-3 I 3000 Painehäviö (staattinen), Pa Imavirtaus, m 3 /h 4

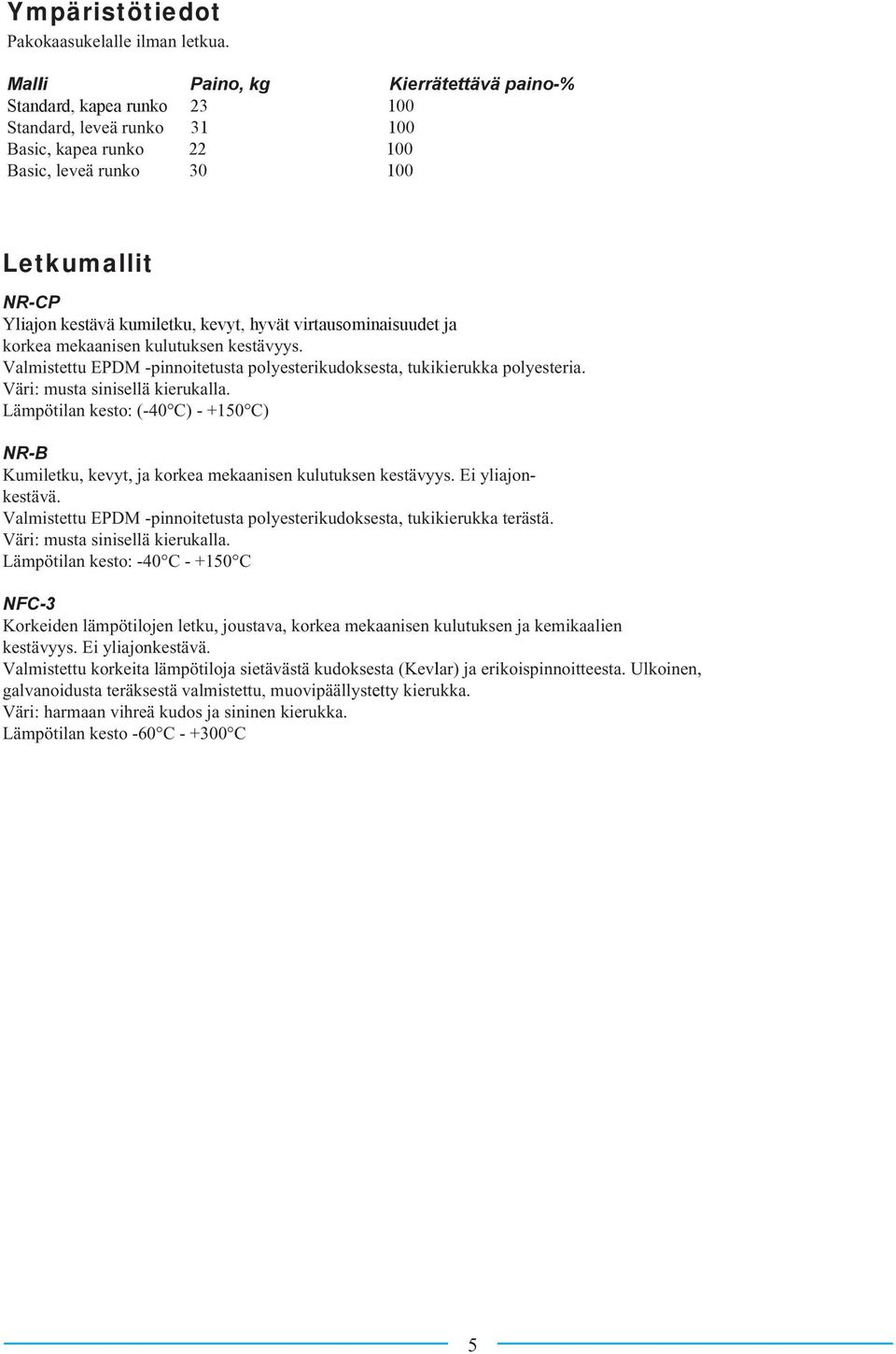

5 Ympä ristö tiedot Pakokaasukelalle ilman letkua. Malli Paino, kg Kierrätettävä paino-% Standard, kapea runko Standard, leveä runko Basic, kapea runko Basic, leveä runko Letkumallit NR-CP Yliajon kestävä kumiletku, kevyt, hyvät virtausominaisuudet ja korkea mekaanisen kulutuksen kestävyys. Valmistettu EPDM -pinnoitetusta polyesterikudoksesta, tukikierukka polyesteria. Väri: musta sinisellä kierukalla. Lämpötilan kesto: (-40 C) C) NR-B Kumiletku, kevyt, ja korkea mekaanisen kulutuksen kestävyys. Ei yliajonkestävä. Valmistettu EPDM -pinnoitetusta polyesterikudoksesta, tukikierukka terästä. Väri: musta sinisellä kierukalla. Lämpötilan kesto: -40 C C NFC-3 Korkeiden lämpötilojen letku, joustava, korkea mekaanisen kulutuksen ja kemikaalien kestävyys. Ei yliajonkestävä. Valmistettu korkeita lämpötiloja sietävästä kudoksesta (Kevlar) ja erikoispinnoitteesta. Ulkoinen, galvanoidusta teräksestä valmistettu, muovipäällystetty kierukka. Väri: harmaan vihreä kudos ja sininen kierukka. Lämpötilan kesto -60 C C 5

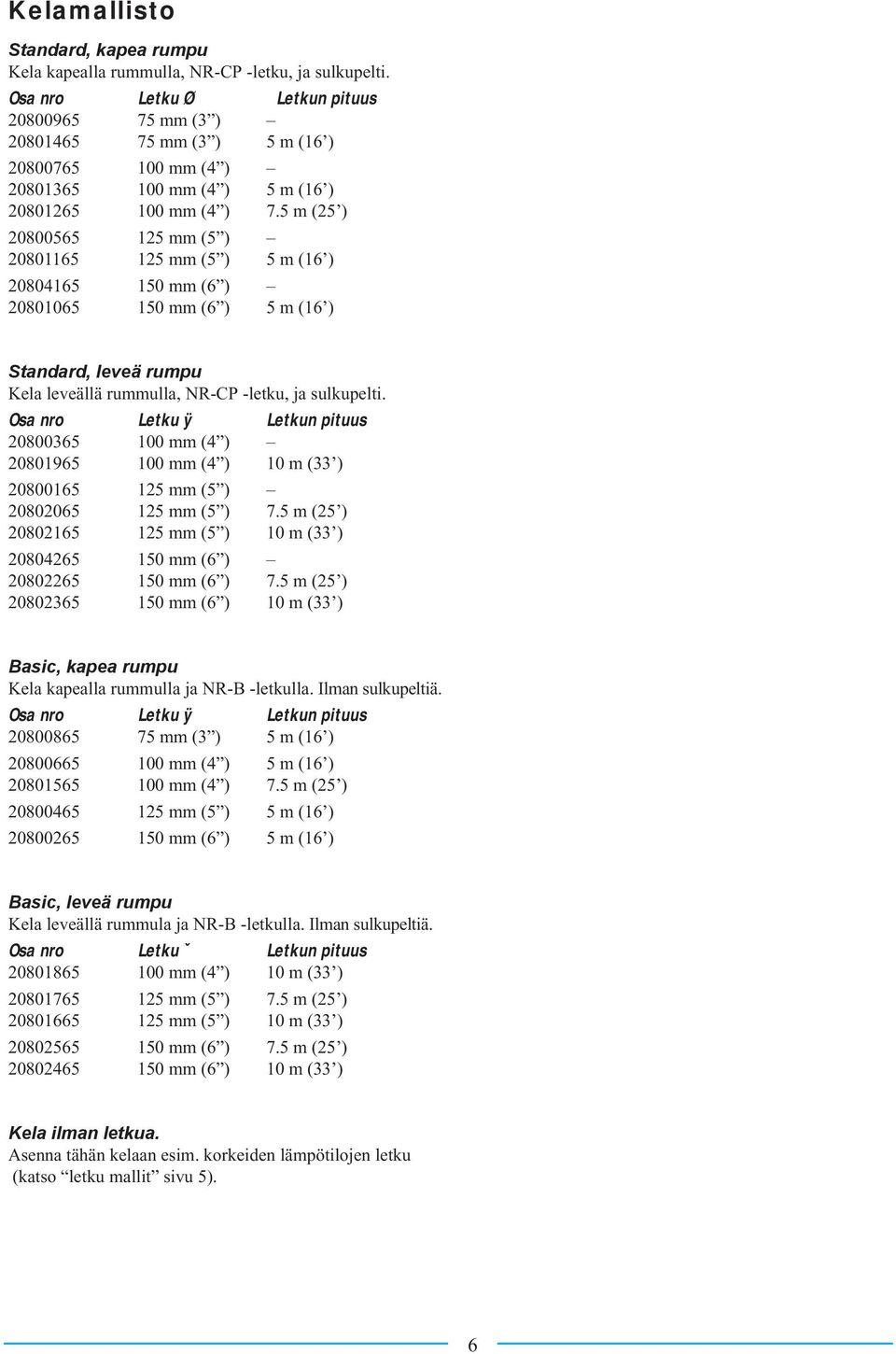

6 Kelamallisto Standard, kapea rumpu Kela kapealla rummulla, NR-CP -letku, ja sulkupelti. Osa nro Letku Ø Letkun pituus mm (3 ) mm (3 ) 5 m (16 ) mm (4 ) mm (4 ) 5 m (16 ) mm (4 ) 7.5 m (25 ) mm (5 ) mm (5 ) 5 m (16 ) mm (6 ) mm (6 ) 5 m (16 ) ÿ Standard, leveä rumpu Kela leveällä rummulla, NR-CP -letku, ja sulkupelti. Osa nro Letku Letkun pituus mm (4 ) mm (4 ) 10 m (33 ) mm (5 ) mm (5 ) 7.5 m (25 ) mm (5 ) 10 m (33 ) mm (6 ) mm (6 ) 7.5 m (25 ) mm (6 ) 10 m (33 ) ÿ Basic, kapea rumpu Kela kapealla rummulla ja NR-B -letkulla. Ilman sulkupeltiä. Osa nro Letku Letkun pituus mm (3 ) 5 m (16 ) mm (4 ) 5 m (16 ) mm (4 ) 7.5 m (25 ) mm (5 ) 5 m (16 ) mm (6 ) 5 m (16 ) Basic, leveä rumpu Kela leveällä rummula ja NR-B -letkulla. Ilman sulkupeltiä. Osa nro Letku ˇ Letkun pituus mm (4 ) 10 m (33 ) mm (5 ) 7.5 m (25 ) mm (5 ) 10 m (33 ) mm (6 ) 7.5 m (25 ) mm (6 ) 10 m (33 ) Kela ilman letkua. Asenna tähän kelaan esim. korkeiden lämpötilojen letku (katso letku mallit sivu 5). 6

7 Lisä varusteet Päälle/pois -kytkin Käynnistää/pysäyttää puhaltimen kun letku kelautuu sisään/ulos. Osa nro Puhallinteline Puhaltimen kelaan asennusta varten. Osa nro Jatkoletku Katso erillinen esite. (Jatkoletkun valinnassa on otettava huomioon kelan kelaus-/ nostokapasiteetti!) Supistusliitin Tarvitaan asennettaessa kapeampaa jatkoletkua kelalle. Osa nro Liitin mm (4 3 ) Liitin mm (5 4 ) Liitin mm (6 5 ) Suulakkeet Katso erillinen esite. Puhaltimet Katso erillinen esite. Automaattinen sulkupelti Basic -kelaan. Katso erillinen esite. Puhaltimen automatiikka Katso erillinen esite: Puhaltimen käynnistin Puhaltimen ohjaus Puhaltimen kontaktori Puhallinohjauksen muuntaja Osa nro /24V, 75VA, 50Hz /24V, 25VA, 50Hz Tässä esitteessä annettuihin tietoihin voi ilman erillistä ilmoitusta tulla muutoksia. 7

8 Maahantuoja Pidätämme oikeudet muutoksiin Jälleenmyyjä Helsinki elokuu 2002, SL Teca ja Nederman toimivat sertifioitujen ISO 9001 laatu- ja ISO ympäristöjohtamisjärjestelmien mukaan.
