1 COMBI M II - 3 KS 35-6 POWER 70S - 10 POWER 100S - 14 PALAX KLAPIKONEMALLISTO Yhteiset ominaisuudet Poistokuljetin Yhteinen ominaisuus kaikille koneille on nyt uudistettu 4,3 m pitkä ja 0,2 m leveä taittuva klapikuljetin. Kaikissa malleissa kuljettimien käyttö on hydraulimoottorilla, jolloin ne myös kääntyvät n. 2,2 m sivusuunnassa. Isossa Power 100 mallissa kuljettimen leveys on 0,35 m. Kääntyvä kuljetin lisää huomattavasti tuottavuutta kun esim. peräkärryt voi täyttää vain kuljetinta kääntämällä tai säkkeihin tehtäessä voi käyttää kahta säkitystelinettä. Kuljettimen rakenne on täysin avoin alapuolelta ja yläpuolelta. Tämä ominaisuus poistaa käytännössä kaikki kuljettimen käyttöhäiriöt ja parantaa samalla turvallisuutta. Kuljetin on nyt varustettu kahdella vahvalla ketjulla, muovikolilla ja automaattisella ketjun kiristyksellä. Ketjukäyttö kahdella ketjulla on osoittautunut järeimmässä Palax Monster mallissa hyvin luotettavaksi ja häiriövapaaksi kaikenlaisissa olosuhteissa. Automaattinen kiilahihnojen kiristys Traktorikäyttöisten mallien voimansiirrossa on toteutettu kulmavaihteen ja teräakselin välillä automaattinen kiilahihnojen kiristys. Automaattikiristys vähentää huoltotarpeita ja samalla voimansiirron rasituksia ja antaa koko voimansiirrolle parhaan kestävyyden. Palax Combi M II Palax KS 35 Ergo ja KS 35 s Palax KS 35 Ergo on 15 ketjusahalla, syöttökuljettimella ja hydraulisella voimansiirrolla varustettu klapikone. Kone on erinomainen vaihtoehto maatilan peruskoneeksi, kun puun paksuus vaihtelee paljon, puun suurin paksuus on 35 cm. KS 35 s on tehokas vaihtoehto klapiurakointiin, kun puun paksuus vaihtelee. Palax Power 70 ja 70 s Power 70 ja 70 s - mallisto on erittäin tehokas yläpuolisella 700 mm kovametalliterällä ja syöttökuljettimella varustettu klapikone. Palax Power 70 s malli on tehokkain ratkaisu klapiurakointiin silloin kun puun paksuus on alle 25 cm. Palax Power 100 s Palax Power 100 s- mallisto on yläpuolisella 1000 mm kovametalliterällä 16 tonnin työntövoimalla ja täyshydraulisella ohjauksella varustettu järeä klapikonemallisto. Kone on parhaimmillaan paksun pyökin ja tammen kanssa. Max. Puun paksuus 40 cm. Turvallisuus Turvallinen kone on aina ollut Palax tuotteiden suunnittelussa hyvin tärkeä. Palax 600 Combi mallisto oli ensimmäinen eurooppalainen klapikonemerkki, joka on saanut CE - hyväksynnän. Palax Combi M edustaa perinteistä klapikonemallistoa, jota on valmistettu jo lähes 30 vuotta. Kone on tehokas ja toimintavarma kovametalliterällä varustettu peruskone, joka soveltuu hyvin kaikenlaisiin tarpeisiin ja kaikenlaisille puille, kun puun paksuus on alle 25 cm. 2

Kääntyvä kuljetin lisää huomattavasti tuottavuutta kun esim. peräkärryt voi täyttää vain kuljetinta kääntämällä tai säkkeihin tehtäessä voi käyttää kahta säkitystelinettä.

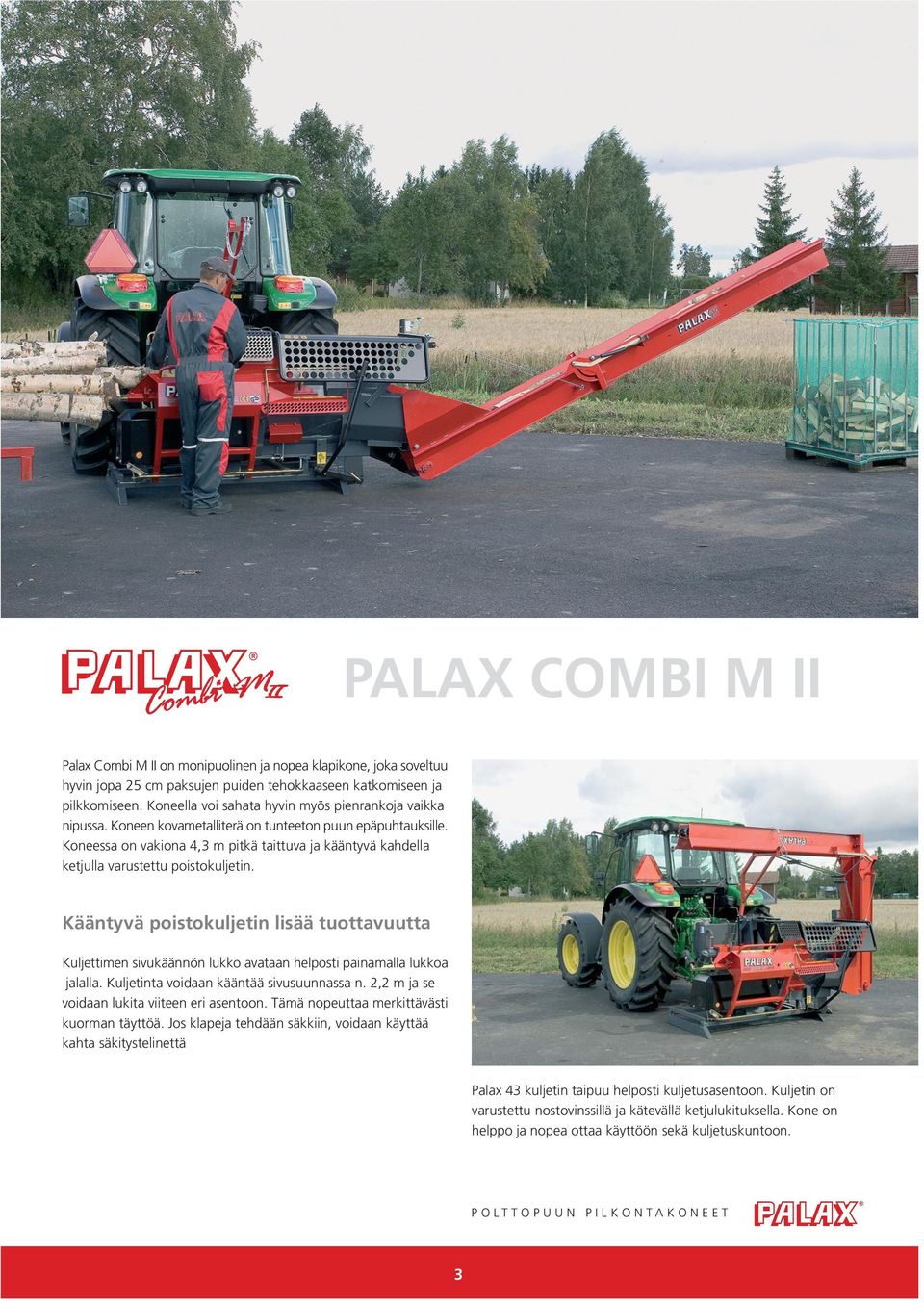

2 PALAX COMBI M II Palax Combi M II on monipuolinen ja nopea klapikone, joka soveltuu hyvin jopa 25 cm paksujen puiden tehokkaaseen katkomiseen ja pilkkomiseen. Koneella voi sahata hyvin myös pienrankoja vaikka nipussa. Koneen kovametalliterä on tunteeton puun epäpuhtauksille. Koneessa on vakiona 4,3 m pitkä taittuva ja kääntyvä kahdella ketjulla varustettu poistokuljetin. Kääntyvä poistokuljetin lisää tuottavuutta Kuljettimen sivukäännön lukko avataan helposti painamalla lukkoa jalalla. Kuljetinta voidaan kääntää sivusuunnassa n. 2,2 m ja se voidaan lukita viiteen eri asentoon. Tämä nopeuttaa merkittävästi kuorman täyttöä. Jos klapeja tehdään säkkiin, voidaan käyttää kahta säkitystelinettä Palax 43 kuljetin taipuu helposti kuljetusasentoon. Kuljetin on varustettu nostovinssillä ja kätevällä ketjulukituksella. Kone on helppo ja nopea ottaa käyttöön sekä kuljetuskuntoon. P O LT T O P U U N P I L K O N TA K O N E E T 3

Koneessa on vakiona 4,3 m pitkä taittuva ja kääntyvä kahdella ketjulla varustettu poistokuljetin.

3 Täsmälliset toiminnat Laukaisulaitteessa A ja verkkohäkin turvakiilassa B on kestovoidellut kuulalaakerit. Laakerit tekevät koneen toiminnasta täsmällisen, herkkätoimisen ja käytännössä lähes huoltovapaan. Varma halkaisun käynnistys Puu putoaa tunnistinta vasten aina kohtisuoraan, joten pienikin puu käynnistää halkaisun herkästi. Kiilahihnojen automaattinen kiristys Kulmavaihteen hihnojen oikea kireys pienentää voimansiirron rasituksia ja lisää huomattavasti hihnojen kestävyyttä. Halkaisuterän portaaton korkeussäätö Terän korkeussäätö on portaaton, kevyt käyttää ja toimintavarma. Terän kiinnitys pikalukituksella. C A B Patentoitu takavaste A, kippipöytä B ja turvarullat C. Kun pöytä on taka- asennossa, on takavaste toiminta-asennossa, kun puuta katkaistaan, kääntyy vaste automaattisesti taakse, jolloin puu pääsee vapaasti putoamaan alas. Kääntyvä ja taittuva poistokuljetin hydraulimoottorilla varustettuna. 4

Varma halkaisun käynnistys Puu putoaa tunnistinta vasten aina kohtisuoraan, joten pienikin puu käynnistää halkaisun herkästi.

4 PALAX COMBI M II TEKNISET TIEDOT Ominaisuus X =vakio L= lisävaruste TR Traktorikäyttö TR/ SM 7,5 kw / 16A BMG Mobil TR/ sähkökäyttö Honda bens. HYDRAULIIKKA Hydrauliöljy VGA 32, 40 l L L L Halkaisusylinteri 3,5 ton X X X Halkaisusylinteri 5,6 ton L L L Hydraulipumpun tuotto 42 l/ min 42 l/ min 42 l/ min Nivelakseli 450 r/ min tai sähkömoottori Autom. pikaliikeventtiili L L L VOIMANSIIRTO Kiilahihnojen automaattikiristys, kulmavaihde X X X Voimansiirron irroituskytkin, tr- käyttö X X - Nivelakseli, esim. Bondioli 143 L L - TEHOT Nopeus vakio/ pikaliike 3,5 ton 3/ 2 sek 3/ 2 sek 3/ 2 sek Nopeus vakio/ pikaliike 5,6 ton 4,5/ 3 sek 4,5/ 3 sek 4,5/ 3 sek Puun katkaisupituus cm cm cm Puun suurin halkaisija 25 cm 25 cm 25 cm Kovametalliterä 700 mm X X X TEKNIIKKA Halkaisuterä 2/4 X X X Halkaisuterä 2/6 L L L Käsikäyt. halkaisuterän korkeussäätö X X X Hydr. halkaisuterän korkeussäätö L L L Halkaisuterän pikalukitus X X X Automaattinen takavaste X X X Automaattinen kippipöytä X X X Turvarullat katkaisupöydässä X X X Monivaiheinen roskanpoisto X X X Kuulalaakeroidut käyttövivut X X X POISTOKULJETIN Hydr. Palax 4,3 m kolakuljetin kahdella ketjulla X X X Kuljettimen nostovinssi X X X Kuljetin taittuva ja kääntyvä X X X Kuljetinketjujen automaattikiristys X X X MITAT JA PAINOT Pituus, sis. kuljetin 4,3 m Leveys, sis. Kuljetin 4,3 m Korkeus, sis. kuljetin 4,3 m Paino kuljettimen kanssa 660 kg 720 kg 710 kg Mobil B, jarrullisella kuljetusalustalla 950 kg, Mobil B 940 kg, Mobil B jarrullinen alusta jarrullinen alusta CE ja GS- hyväksynnät X X X 5

sähkömoottori Autom. pikaliikeventtiili L L L VOIMANSIIRTO Kiilahihnojen automaattikiristys, kulmavaihde X X X Voimansiirron irroituskytkin, tr- käyttö X X - Nivelakseli, esim.

5 Tukkipöydät, suurtehopuhdistajat ja säkitystarvikkeet Järeä Palax Mega tukkipöytä isoille puille Hydraulisella ketjusyöttöpöydällä ja porrasannostelijalla Pöytä on varustettu neljällä 4 metriä pitkällä ketjupalkilla. Ketjuja voidaan ajaa eteen ja taaksepäin. Kapasiteetti n kuutiota. Palax Cleaner Suurtehopuhdistaja Palax Cleaner tehokkaalla pyörivällä roskanpoistorummulla. Rumpuun saa myös jatkokuljettimen, jolloin esim. säkkien täyttö on helppoa. Pyöritys hydraulimoottorilla tai sähkömoottorilla. Palax Packer ja Palax Motti säkitystarvikkeilla klapisäkkien täyttö onnistuu helposti Kevyt tukkipöytä Palax Log Kevyet Palax Log tukkipöydät Combi M, KS 35 ja Power 70 koneille. Telineeseen saa myös hydraulisen syöttörullan jolloin myös pitkien tukkien käsittely on helppoa. Kapasiteetti n kuutiota. Klapit laatikkoon, säkki päälle, kippaus ja säkin sidonta. Säkit lavalle. EURO- lavaan, =( 0,8 m x 1,2 m ) menee n. 25 kpl 35 l säkkiä = n. 0,88 pinokuutiota klapeja. FIN- lavaan,( 1 m x 1,2 m ) menee 30 säkkiä = n pinokuutiota. Palax Motti säkitystelineet ovat erittäin käteviä polttopuun varastointiin, myyntiin. Säkeissä puut kuivuvat nopeasti ja ovat helppoja varastoida koska säkkejä voi pinota suoralle alustalle 2 päällekkäin. Säkit ovat samalla hyviä myyntipakkauksia. Säkit ovat UV- suojattua polypropeenia, joten ne kestävät auringon UV- säteilyn. Säkkiä voi käyttää useamman kerran ja ne voi myös hävittää polttamalla. 19

Rumpuun saa myös jatkokuljettimen, jolloin esim. säkkien täyttö on helppoa. Pyöritys hydraulimoottorilla tai sähkömoottorilla.

6 Valmistaja: Myynti: Lahdentie 9, YLISTARO Puh. (06) , Fax (06)
