Yleiskatsaus Tässä asiakirjassa esitellään kaikki hyväksytyt vetopalkkiasennukset ja kaikki hyväksytyt taulukoissa ja matriiseissa.

Vetopalkkiasennukset Allaolevat vetopalkit löytyvät matriiseista rajoitettuina /ei rajoitettuina yhdistelminä jokaista taka-akselia varten rungon

Hyväksytyt vetopalkit ovat: - TOWMBRH ylös asennettu (runkopalkkien keskiväliin) - TOWMBRM keskelle asennettu (runkopalkkien alalaipan tasolle) -

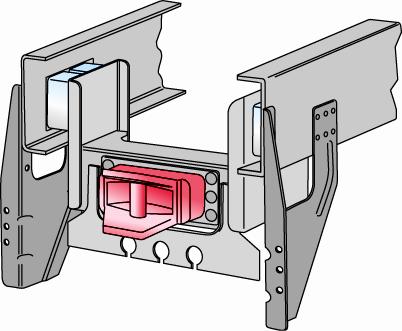

1 Yleiskatsaus Tässä asiakirjassa esitellään kaikki hyväksytyt vetopalkkiasennukset ja kaikki hyväksytyt taulukoissa ja matriiseissa. Tämä on täydentävä katsaus Tekniset tiedot -asiakirjoihin. Vetopalkkiasennukset Allaolevat vetopalkit löytyvät matriiseista rajoitettuina /ei rajoitettuina yhdistelminä jokaista taka-akselia varten rungon takaylityksen () mukaan. Hyväksytyt vetopalkit ovat: - TOWMBRH ylös asennettu (runkopalkkien keskiväliin) - TOWMBRM keskelle asennettu (runkopalkkien alalaipan tasolle) - TOWMBRL1 alas asennettu rungon alle (kohta 1) - TOWMBRL3 alas eteenpäin asennettu (kohta 3) Kaikki 4 vetopalkkia ovat EU:n hyväksymiä. Vetokytkin asennettuna vetopalkkiin TOWMBRH Vetokytkin asennettuna vetopalkkiin TOWMBRM Vetokytkin asennettuna vetopalkkiin TOWMBRL1 Vetokytkin asennettuna vetopalkkiin TOWMBRL FIN Version 01 1 (20) Volvo Truck Corporation

2 Vetopalkit TOWMBRH ja TOWMBRL3 on hyväksytty vain tavanomaiseen palkin asennuskohtaan (muunnokset xxx). Vetopalkit TOWMBRM ja TOWMBRL1 on hyväksytty sekä tavanomaisiin palkin asennuskohtiin (muunnokset xxx) ja ulkoneviin palkin asennuskohtiin eli offset kohtiin (muunnokset Oxxx). xxx, tavanom. asennuskohdat Oxxx, ulkonevat asennuskohdat Huom! Jotkut Oxxx asennuskohdat lyhyissä takaylityksissä eivät lisää uusia asennuskohtia, mutta niitä voidaan kuitenkin käyttää, esimerkiksi TOWMBRL1, RAD-A4, 1545, O166:lla on sama asennuskohta kuin TOWMBRL1, RAD-A4, 1545, 166:lla. Vetopalkin suoritusteho: D Dc V kn kn kn TOWMBRH, -M, -L TOWMBRL Seuraavasta taulukosta näkyy mitta vetopalkin keskiöstä (kytkintapista) rungon yläreunaan: mitta (mm) Matala runko Vetopalkki Korkea runko CHH-XLOW CHH-LOW CHH-STD CHH-MED CHH-STD TOWMBRH TOWMBRM TOWMBRL TOWMBRL FIN Version 01 2 (20) Volvo Truck Corporation

3 TOWMBRH RAD-L RAD-A RADT-AR RADT-A RAPD-A FIN Version 01 3 (20) Volvo Truck Corporation

4 TOWMBRH jatkuu RADD-BR RADD-A RADD-TR RADD-TR FIN Version 01 4 (20) Volvo Truck Corporation

5 TOWMBRM RAD-L90 O RAD-A4 O 2195 RADT-AR O FIN Version 01 5 (20) Volvo Truck Corporation

6 TOWMBRM jatkuu RAPD-A6 O RADT-A8 O FIN Version 01 6 (20) Volvo Truck Corporation

7 TOWMBRM jatkuu RADD-BR, URSTAB O 2195 RADD-BR, RSTAB O FIN Version 01 7 (20) Volvo Truck Corporation

8 TOWMBRM jatkuu RADD-TR1, URSTAB O 2195 RADD-TR1, RSTAB O FIN Version 01 8 (20) Volvo Truck Corporation

9 TOWMBRM jatkuu RADD-TR2, URSTAB O 2195 RADD-TR2, RSTAB O RADD-A8 O FIN Version 01 9 (20) Volvo Truck Corporation

10 TOWMBRL RAD-L90 O RAD-A4 O FIN Version (20) Volvo Truck Corporation

11 TOWMBRL1 jatkuu RADT-AR O RADT-A8 O FIN Version (20) Volvo Truck Corporation

12 TOWMBRL1 jatkuu RAPD-A6 O FIN Version (20) Volvo Truck Corporation

13 TOWMBRL1 jatkuu RADD-BR, URSTAB O RADD-BR, RSTAB O FIN Version (20) Volvo Truck Corporation

14 TOWMBRL1 jatkuu RADD-TR1, URSTAB O RADD-TR1, RSTAB O FIN Version (20) Volvo Truck Corporation

15 TOWMBRL1 jatkuu RADD-TR2, URSTAB O RADD-TR2, RSTAB O FIN Version (20) Volvo Truck Corporation

16 TOWMBRL1 jatkuu RADD-A8 O FIN Version (20) Volvo Truck Corporation

17 TOWMBRL RAD-A FIN Version (20) Volvo Truck Corporation

18 TOWMBRL3 jatkuu RADT-A RADT-A FIN Version (20) Volvo Truck Corporation

19 Vetokytkinvalikoima Oheisessa taulukossa näkyvät kaikki Volvon hyväksymät. Taulukosta näkyy, mitä vetopalkkia voidaan käyttää kyseisen vetokytkimen kanssa ja tärkeimmät kytkimen tiedot. Taulukon ovat EU:n hyväksymiä. Vetokytkimet, Tekniset tiedot Kytkin koko Valm. Nimi Osa n:o Malli Hallinta Käyttöala Keskiakseli D Dc V Pituus mm 40 Perä vaunu Keskiakseli H M L1 L3 kn kn kn mm kg Ringfeder RF C-RI2040 Käsik. x x x x x x Rockinger RO400G C-RO400G Käsik x x x x x x Ringfeder RF95G C-RI95G Käsik x no x x x no 120 no no Ringfeder RF2050 A C-RI2050 Käsik x x x x x x VBG VBG C-VBG850 Käsik x no x x x no 190 no no Rockinger RO500G C-RO500G Käsik x x x x x x VBG VBG C-VBG750 Käsik x x x x x x Seuraavassa taulukon tietojen selityksiä: Pituus Pituus on mitattu vetopalkin sisäpinnasta kytkintapin keskiöön FIN Version (20) Volvo Truck Corporation

20 D-arvo D-arvo on teoreettinen vaakasuora voima vetoauton ja perävaunun välillä. Alla on laskentakaava. Mekaanisille vetokytkimille, jotka eivät siirrä pystysuoria kuormituksia, arvo on: D (kn) = g x (T x R / T + R) Mekaanisille vetokytkimille, jotka sopivat keskiakseli eli perävaunuille, arvo on: Dc (kn) = T x C / T + C missä: T = Tekninen suurin sallittu vetoauton paino tonneina mukaanluettuna tarvittaessa keskiakseliperävaunun aisan aiheuttama pystysuora paino R = tekninen suurin sallittu paino tonneina täysperävaunulle, jossa on pystytasossa vapaasti liikkuva vetoaisa (sallittujen akselipainojen summa) C = akselipainojen summa keskiakseliperävaunussa, jossa on suurin sallittu kuorma tonneina (ilman pystykuormitusta) S = staattinen pystysuora kuormitus S kg on keskiakseliperävaunun massan osuus, joka kohdistuu staattisissa oloissa kytkentäpisteeseen g = vetovoimasta johtuva kiihtyvyys (9.81 m/s²) (Arvot tarkoittavat sallittuja arvoja.) V-arvo V-arvo on teoreettinen ohjearvo kytkentäpisteeseen kohdistuvalle voimalle, joka on riippuvainen vetoauton taka-akselin jousitustyypistä vakiokerroin mukaanluettuna. V-arvo lasketaan kaavalla: V(kN) = a x (X² x C / I²) missä: vetoautossa on ilmajouset tai vastaavat: a = 1.8 m/s² vetoautossa on muut jouset, esim. lehtijouset: a = 2.4 m/s² X = perävaunun kuormatilan pituus metreinä l = teoreettinen vetoaisan pituus, eli vetoaisan auton ja akselin keskiön väli metreinä C = suurinta sallittua kuormaa kuljettavan keskiakseliperävaunun akselipainojen summa tonneina (Arvot tarkoittavat sallittuja arvoja.) FIN Version (20) Volvo Truck Corporation
