MALLIN RENDERÖINTI KUVAKSI TAI VIDEOKSI SOLIDWORKS 2012 VERSIOLLA

Transkriptio

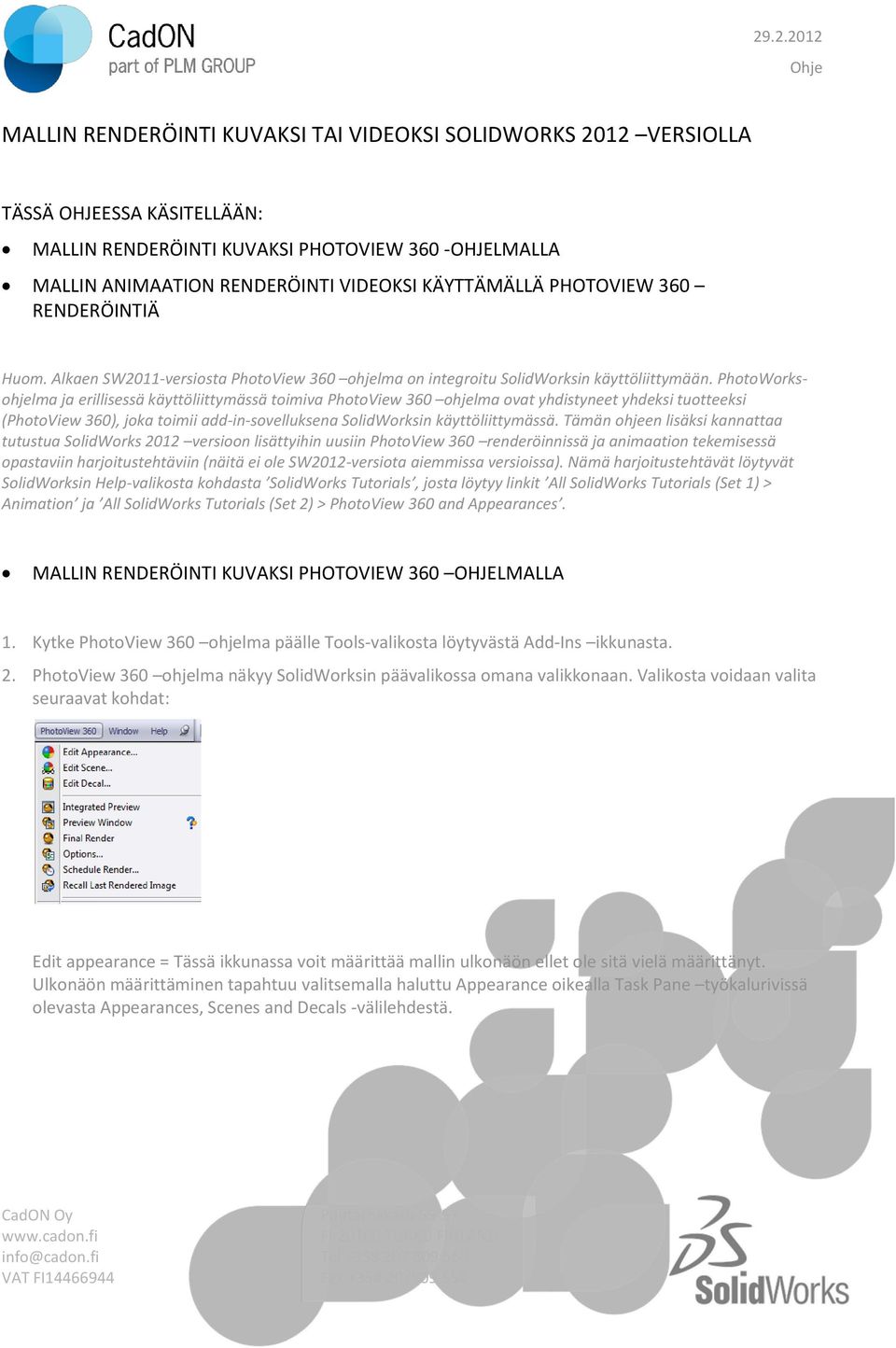

1 MALLIN RENDERÖINTI KUVAKSI TAI VIDEOKSI SOLIDWORKS 2012 VERSIOLLA TÄSSÄ OHJEESSA KÄSITELLÄÄN: MALLIN RENDERÖINTI KUVAKSI PHOTOVIEW 360 -OHJELMALLA MALLIN ANIMAATION RENDERÖINTI VIDEOKSI KÄYTTÄMÄLLÄ PHOTOVIEW 360 RENDERÖINTIÄ Huom. Alkaen SW2011-versiosta PhotoView 360 ohjelma on integroitu SolidWorksin käyttöliittymään. PhotoWorksohjelma ja erillisessä käyttöliittymässä toimiva PhotoView 360 ohjelma ovat yhdistyneet yhdeksi tuotteeksi (PhotoView 360), joka toimii add-in-sovelluksena SolidWorksin käyttöliittymässä. Tämän ohjeen lisäksi kannattaa tutustua SolidWorks 2012 versioon lisättyihin uusiin PhotoView 360 renderöinnissä ja animaation tekemisessä opastaviin harjoitustehtäviin (näitä ei ole SW2012-versiota aiemmissa versioissa). Nämä harjoitustehtävät löytyvät SolidWorksin Help-valikosta kohdasta SolidWorks Tutorials, josta löytyy linkit All SolidWorks Tutorials (Set 1) > Animation ja All SolidWorks Tutorials (Set 2) > PhotoView 360 and Appearances. MALLIN RENDERÖINTI KUVAKSI PHOTOVIEW 360 OHJELMALLA 1. Kytke PhotoView 360 ohjelma päälle Tools-valikosta löytyvästä Add-Ins ikkunasta. 2. PhotoView 360 ohjelma näkyy SolidWorksin päävalikossa omana valikkonaan. Valikosta voidaan valita seuraavat kohdat: Edit appearance = Tässä ikkunassa voit määrittää mallin ulkonäön ellet ole sitä vielä määrittänyt. Ulkonäön määrittäminen tapahtuu valitsemalla haluttu Appearance oikealla Task Pane työkalurivissä olevasta Appearances, Scenes and Decals -välilehdestä.

2 Edit Scene = Tässä ikkunassa voit määrittää mallin ympäristön. Ympäristön määrittäminen tapahtuu valitsemalla haluttu Scene oikealla Task Pane työkalurivissä olevasta Appearances, Scenes and Decals - välilehdestä. Integrated Preview = Kun tämä valinta on päällä, niin renderöinti on päällä reaaliaikaisesti ja koko grafiikka-alue peittyy esikatseluikkunaksi. Tämä näkymä vastaa PhotoView 360 ohjelman vanhempien versioiden grafiikkanäkymää. Preview Window = Kun tämä valinta on päällä, niin SolidWorks avaa uuden pienen ikkunan, jossa näkyy renderöidyn mallin esikatselunäkymä. Tämä näkymä voidaan lukita Pause-napista, jolloin mallin pyörittäminen ei enää päivitä esikatselunäkymää. Mallin päivittäminen rebuild-toiminnolla kuitenkin kytkee esikatselun aina takaisin päälle lukitusta tilasta. Final render = Tämä toiminto käynnistää varsinaisen renderöintiprosessin. Options = Tässä ikkunassa voidaan määrittää PhotoView 360 ohjelman renderöintiasetukset. Ikkuna ilmestyy vasemmalle SolidWorksin Property Manager välilehdelle. Asetuksissa voidaan määrittää lukuisia asioita, joista tärkeimmät (resoluutio, lopullinen tiedostomuoto, polku jne.) kuitenkin näkyvät seuraavassa kuvassa.

3 Schedule Render = Tällä toiminnolla voidaan ajastaa renderöinti tehtäväksi myöhempänä ajankohtana Recall Last Rendered Image = Tällä toiminnolla saadaan näkyviin 10 viimeisintä ohjelman suorittamaa renderöintiä. 3. Kun olet tehnyt määritykset, niin käynnistä renderöinti valitsemalla PhotoView 360 valikosta Final Render toiminto. Renderöintiprosessi käynnistyy ja esikatseluikkunassa näkyy prosessin edistyminen. Oranssireunaisten neliöiden määrä kertoo suoraan renderöintiä suorittavan prosessorien ytimien määrän. Kuvassa näkyy, että laskennassa käytetään kahta prosessoriydintä. Kun renderöinti on valmis, voit tallentaa tuotoksen kuvatiedostoksi haluttuun tiedostomuotoon.

4 Lopputulos pienoiskoossa: MALLIN ANIMAATION RENDERÖINTI VIDEOKSI KÄYTTÄMÄLLÄ PHOTOWORKS-RENDERÖINTIÄ 1. Muodosta animaatio ja aloita sen tallennus-/renderöintiprosessi Save-pikakuvakkeesta. Tässä ohjeessa ei käsitellä itse animaation tekemistä. Animaation tekemistä koskien voit tilata esimerkiksi meidän webseminaarin tästä linkistä:

5 2. Määritysikkunassa voit määrittää mm. videon resoluution ja kuvien määrän sekunnissa. Voit myös halutessasi tallentaa vain osan videosta, jos et halua tallentaa sitä kokonaan. Tallennus/renderöinti käynnistyy Save -nappia painamalla. Voit myös ajastaa tallennuksen tehtäväksi myöhempänä ajankohtana painamalla Schedule -nappia.
