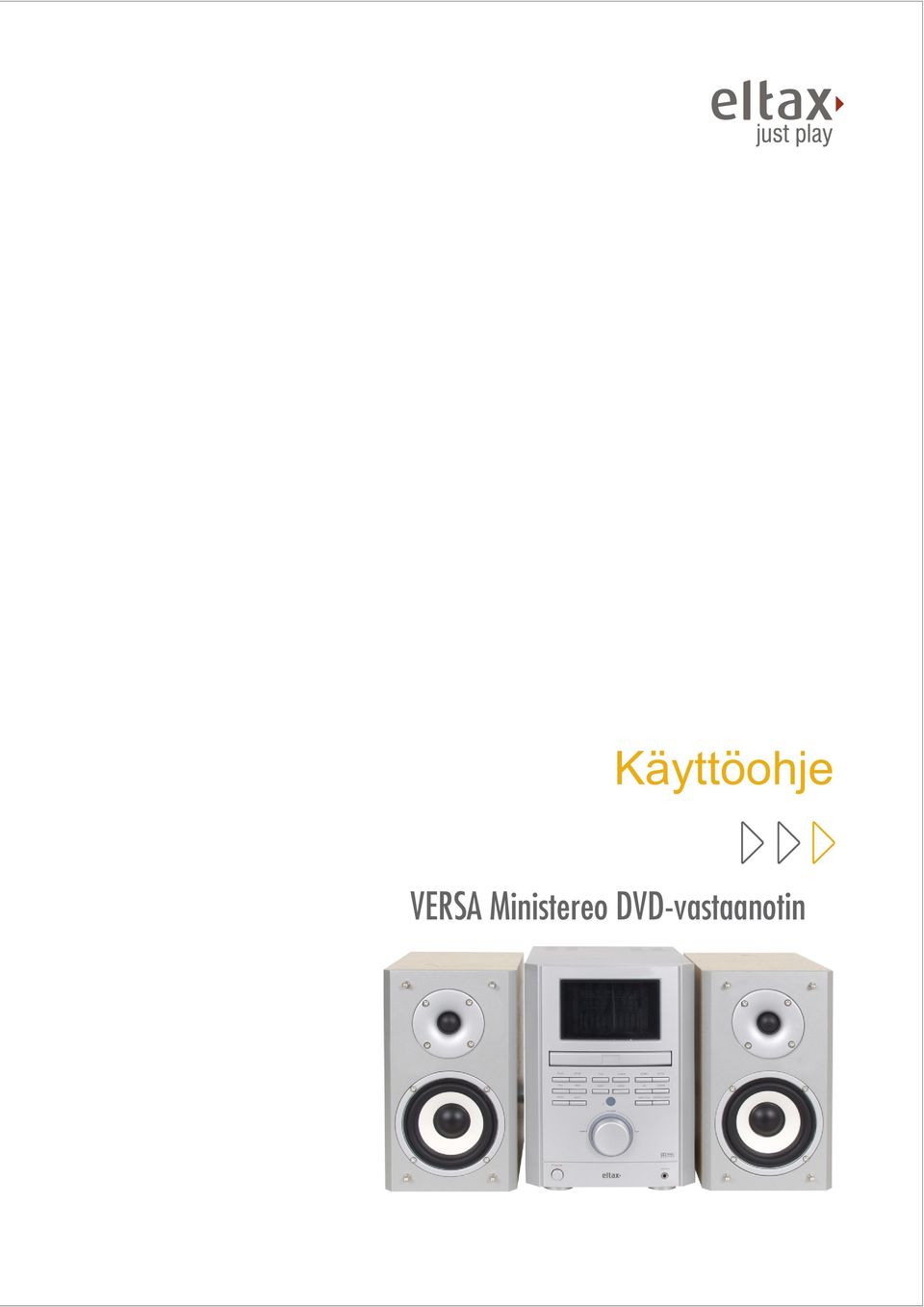

1 Käyttöohje VERSA Ministereo DVD-vastaanotin

2 VAROTOIMIA Tasasivuisen kolmion sisällä oleva salamakuvio on tarkoitettu kiinnittämään käyttäjän huomio laitteen kotelon sisällä olevaan eristämättömään vaaralliseen jännitteeseen, joka voi olla riittävän voimakas sähköiskun aikaansaamiseksi. Tasasivuisen kolmion sisällä oleva huutomerkki on tarkoitettu kiinnittämään käyttäjän huomio laitteen mukana tulevassa kirjallisessa materiaalissa olevaan erityisen tärkeään käyttöä tai huoltoa koskevaan seikkaan. SUOJAA ITSESI! Merkitse ylös laitteen malli- ja sarjanumero nyt kun ne on helppo nähdä. Luvut ovat takapaneelin arvolaatassa. Säilytä tiedot tulevaa tarvetta varten. Mallinumero VERSA Sarjanumero Säilytä tiedot tulevaa tarvetta varten. VAROITUS SÄHKÖISKUVAARA ÄLÄ AVAA VAROITUS: TULIPALO- JA SÄHKÖISKUVAARAN VÄLTTÄMISEKSI LAITETTA EI SAA ALTISTAA SATEELLE EIKÄ KOSTEUDELLE. ÄLÄ KOSKAAN AVAA LAITTEEN KOTELOA, KOSKA SISÄLLÄ ON VAARALLISEN VOIMAKAS JÄNNITE. KOTELON SAA AVATA VAIN VALTUUTETTU HUOLTOHENKILÖ. VAARA: TYÖNNÄ PISTOTULPPA KUNNOLLA PAIKALLEEN SÄHKÖISKUVAARAN VÄLTTÄMISEKSI. VAARA: Tässä DVD-vastaanottimessa on laserjärjestelmä. Välttyäksesi lasersäteelle altistumiselta älä koskaan avaa laitteen koteloa. Näkyvää lasersäteilyä kotelon ollessa avattuna. ÄLÄ KATSO SÄTEESEEN. Tässä käyttöohjeessa annetuista ohjeista poikkeava laitteen tai säätimien käyttö voi aiheuttaa altistumisen vaaralliselle säteilylle. Varmistaaksesi laitteen turvallisen käytön sinun kannattaa lukea tämä käyttöohje huolellisesti läpi ennen laitteen käyttöä, ota siinä esitetyt seikat huomioon ja säilytä käyttöohje tulevan tarpeen varalta. Mikäli laite kaipaa huoltoa, ota yhteys valtuutettuun huoltoliikkeeseen tai jälleenmyyjääsi. VAARA SÄHKÖISKUVAARA. ÄLÄ AVAA. VAARA: SÄHKÖISKUVAARAN VÄLTTÄMISEKSI ÄLÄ AVAA KOTELOA (TAI TAKAPANEELIA). LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLTOA VAATIVIA OSIA. JÄTÄ HUOLTOTOIMENPITEET ASIANTUNTEVAN HUOLTOLIIKKEEN SUORITETTAVIKSI. 1

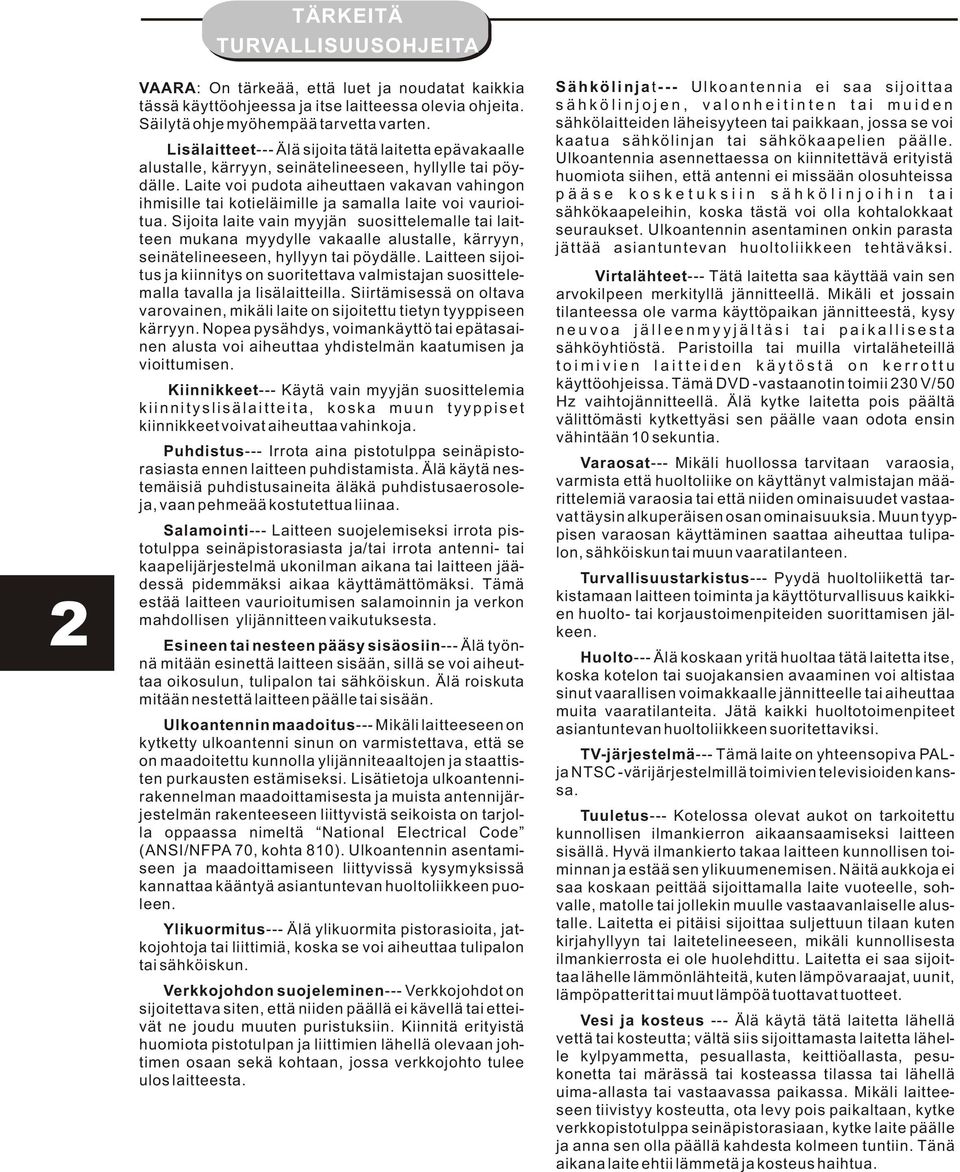

3 2 TÄRKEITÄ TURVALLISUUSOHJEITA VAARA: On tärkeää, että luet ja noudatat kaikkia tässä käyttöohjeessa ja itse laitteessa olevia ohjeita. Säilytä ohje myöhempää tarvetta varten. Lisälaitteet--- Älä sijoita tätä laitetta epävakaalle alustalle, kärryyn, seinätelineeseen, hyllylle tai pöydälle. Laite voi pudota aiheuttaen vakavan vahingon ihmisille tai kotieläimille ja samalla laite voi vaurioitua. Sijoita laite vain myyjän suosittelemalle tai laitteen mukana myydylle vakaalle alustalle, kärryyn, seinätelineeseen, hyllyyn tai pöydälle. Laitteen sijoitus ja kiinnitys on suoritettava valmistajan suosittelemalla tavalla ja lisälaitteilla. Siirtämisessä on oltava varovainen, mikäli laite on sijoitettu tietyn tyyppiseen kärryyn. Nopea pysähdys, voimankäyttö tai epätasainen alusta voi aiheuttaa yhdistelmän kaatumisen ja vioittumisen. Kiinnikkeet--- Käytä vain myyjän suosittelemia kiinnityslisälaitteita, koska muun tyyppiset kiinnikkeet voivat aiheuttaa vahinkoja. Puhdistus--- Irrota aina pistotulppa seinäpistorasiasta ennen laitteen puhdistamista. Älä käytä nestemäisiä puhdistusaineita äläkä puhdistusaerosoleja, vaan pehmeää kostutettua liinaa. Salamointi--- Laitteen suojelemiseksi irrota pistotulppa seinäpistorasiasta ja/tai irrota antenni- tai kaapelijärjestelmä ukonilman aikana tai laitteen jäädessä pidemmäksi aikaa käyttämättömäksi. Tämä estää laitteen vaurioitumisen salamoinnin ja verkon mahdollisen ylijännitteen vaikutuksesta. Esineen tai nesteen pääsy sisäosiin--- Älä työnnä mitään esinettä laitteen sisään, sillä se voi aiheuttaa oikosulun, tulipalon tai sähköiskun. Älä roiskuta mitään nestettä laitteen päälle tai sisään. Ulkoantennin maadoitus--- Mikäli laitteeseen on kytketty ulkoantenni sinun on varmistettava, että se on maadoitettu kunnolla ylijänniteaaltojen ja staattisten purkausten estämiseksi. Lisätietoja ulkoantennirakennelman maadoittamisesta ja muista antennijärjestelmän rakenteeseen liittyvistä seikoista on tarjolla oppaassa nimeltä National Electrical Code (ANSI/NFPA 70, kohta 810). Ulkoantennin asentamiseen ja maadoittamiseen liittyvissä kysymyksissä kannattaa kääntyä asiantuntevan huoltoliikkeen puoleen. Ylikuormitus--- Älä ylikuormita pistorasioita, jatkojohtoja tai liittimiä, koska se voi aiheuttaa tulipalon tai sähköiskun. Verkkojohdon suojeleminen--- Verkkojohdot on sijoitettava siten, että niiden päällä ei kävellä tai etteivät ne joudu muuten puristuksiin. Kiinnitä erityistä huomiota pistotulpan ja liittimien lähellä olevaan johtimen osaan sekä kohtaan, jossa verkkojohto tulee ulos laitteesta. Sähkölinjat--- Ulkoantennia ei saa sijoittaa sähkölinjojen, valonheitinten tai muiden sähkölaitteiden läheisyyteen tai paikkaan, jossa se voi kaatua sähkölinjan tai sähkökaapelien päälle. Ulkoantennia asennettaessa on kiinnitettävä erityistä huomiota siihen, että antenni ei missään olosuhteissa pääse kosketuksiin sähkölinjoihin tai sähkökaapeleihin, koska tästä voi olla kohtalokkaat seuraukset. Ulkoantennin asentaminen onkin parasta jättää asiantuntevan huoltoliikkeen tehtäväksi. Virtalähteet--- Tätä laitetta saa käyttää vain sen arvokilpeen merkityllä jännitteellä. Mikäli et jossain tilanteessa ole varma käyttöpaikan jännitteestä, kysy neuvoa jälleenmyyjältäsi tai paikallisesta sähköyhtiöstä. Paristoilla tai muilla virtaläheteillä toimivien laitteiden käytöstä on kerrottu käyttöohjeissa. Tämä DVD -vastaanotin toimii 230 V/50 Hz vaihtojännitteellä. Älä kytke laitetta pois päältä välittömästi kytkettyäsi sen päälle vaan odota ensin vähintään 10 sekuntia. Varaosat--- Mikäli huollossa tarvitaan varaosia, varmista että huoltoliike on käyttänyt valmistajan määrittelemiä varaosia tai että niiden ominaisuudet vastaavat täysin alkuperäisen osan ominaisuuksia. Muun tyyppisen varaosan käyttäminen saattaa aiheuttaa tulipalon, sähköiskun tai muun vaaratilanteen. Turvallisuustarkistus--- Pyydä huoltoliikettä tarkistamaan laitteen toiminta ja käyttöturvallisuus kaikkien huolto- tai korjaustoimenpiteiden suorittamisen jälkeen. Huolto--- Älä koskaan yritä huoltaa tätä laitetta itse, koska kotelon tai suojakansien avaaminen voi altistaa sinut vaarallisen voimakkaalle jännitteelle tai aiheuttaa muita vaaratilanteita. Jätä kaikki huoltotoimenpiteet asiantuntevan huoltoliikkeen suoritettaviksi. TV-järjestelmä--- Tämä laite on yhteensopiva PALja NTSC -värijärjestelmillä toimivien televisioiden kanssa. Tuuletus--- Kotelossa olevat aukot on tarkoitettu kunnollisen ilmankierron aikaansaamiseksi laitteen sisällä. Hyvä ilmankierto takaa laitteen kunnollisen toiminnan ja estää sen ylikuumenemisen. Näitä aukkoja ei saa koskaan peittää sijoittamalla laite vuoteelle, sohvalle, matolle tai jollekin muulle vastaavanlaiselle alustalle. Laitetta ei pitäisi sijoittaa suljettuun tilaan kuten kirjahyllyyn tai laitetelineeseen, mikäli kunnollisesta ilmankierrosta ei ole huolehdittu. Laitetta ei saa sijoittaa lähelle lämmönlähteitä, kuten lämpövaraajat, uunit, lämpöpatterit tai muut lämpöä tuottavat tuotteet. Vesi ja kosteus --- Älä käytä tätä laitetta lähellä vettä tai kosteutta; vältä siis sijoittamasta laitetta lähelle kylpyammetta, pesuallasta, keittiöallasta, pesukonetta tai märässä tai kosteassa tilassa tai lähellä uima-allasta tai vastaavassa paikassa. Mikäli laitteeseen tiivistyy kosteutta, ota levy pois paikaltaan, kytke verkkopistotulppa seinäpistorasiaan, kytke laite päälle ja anna sen olla päällä kahdesta kolmeen tuntiin. Tänä aikana laite ehtii lämmetä ja kosteus haihtua.

4 SISÄLLYSLUETTELO Varotoimia... 1 Turvallisuusohjeita...2 Sisällysluettelo...3 Tietoja DVD-soittimesta... 4 Paras sijoituspaikka...4 Hyvän kuvanlaadun saavuttaminen... 4 Toistettavat levyt...4 Digitaalinen äänilähtö...4 Laserin ylivirtasuojaus...4 Levyjen käyttö...5 Käsittely...5 Puhdistus...5 Säilytys...5 Etu- ja takapaneeli...6 Etupaneelin säätimet...6 Takapaneelin liitännät...7 Kauko-ohjain...8 Kauko-ohjaimen käyttö...9 Laitteiden kytkeminen...10 Kaiutinten kytkeminen...11 Antennin kytkeminen...12 Verkkojohdon kytkeminen...13 Radion käyttö...14 DVD-soittimen peruskäyttö...15 Toiminnot...16 Järjestelmäasetukset...19 DVD-valikkoasetukset Kieliasetus...19 Videoasetus...21 Audioasetus...22 LPCM-asetus...23 Lapsilukitus...24 MP3-toiminto...25 JPEG-tiedostot Vianetsintä Tekniset tiedot

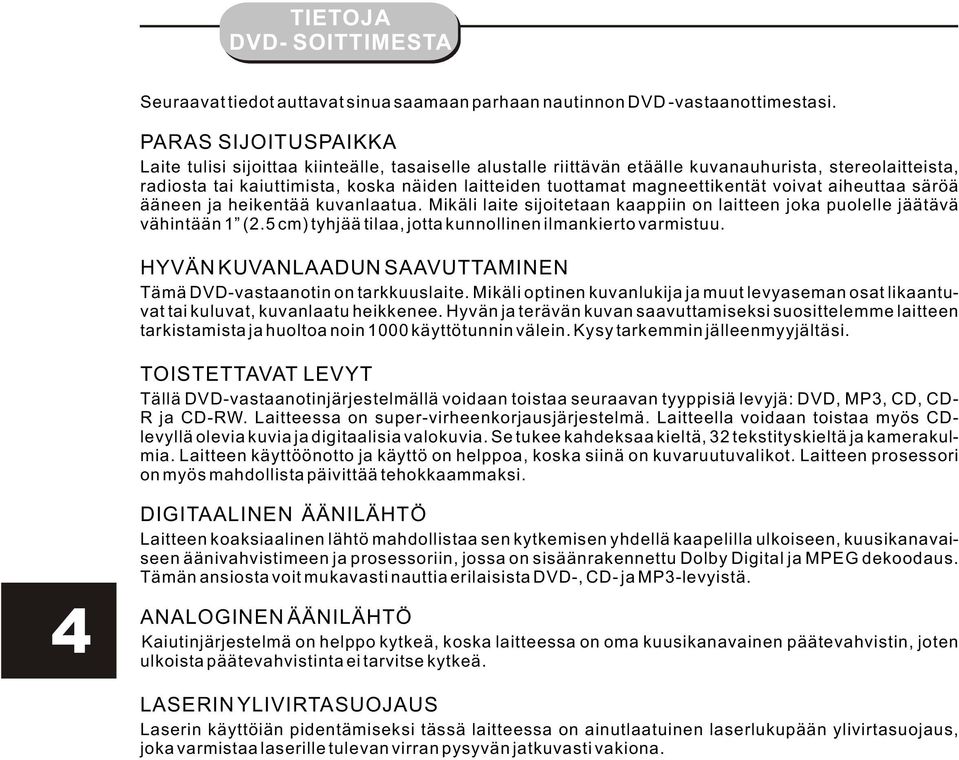

5 TIETOJA DVD- SOITTIMESTA Seuraavat tiedot auttavat sinua saamaan parhaan nautinnon DVD -vastaanottimestasi. PARAS SIJOITUSPAIKKA Laite tulisi sijoittaa kiinteälle, tasaiselle alustalle riittävän etäälle kuvanauhurista, stereolaitteista, radiosta tai kaiuttimista, koska näiden laitteiden tuottamat magneettikentät voivat aiheuttaa säröä ääneen ja heikentää kuvanlaatua. Mikäli laite sijoitetaan kaappiin on laitteen joka puolelle jäätävä vähintään 1 (2.5 cm) tyhjää tilaa, jotta kunnollinen ilmankierto varmistuu. HYVÄN KUVANLAADUN SAAVUTTAMINEN Tämä DVD-vastaanotin on tarkkuuslaite. Mikäli optinen kuvanlukija ja muut levyaseman osat likaantuvat tai kuluvat, kuvanlaatu heikkenee. Hyvän ja terävän kuvan saavuttamiseksi suosittelemme laitteen tarkistamista ja huoltoa noin 1000 käyttötunnin välein. Kysy tarkemmin jälleenmyyjältäsi. TOISTETTAVAT LEVYT Tällä DVD-vastaanotinjärjestelmällä voidaan toistaa seuraavan tyyppisiä levyjä: DVD, MP3, CD, CD- R ja CD-RW. Laitteessa on super-virheenkorjausjärjestelmä. Laitteella voidaan toistaa myös CDlevyllä olevia kuvia ja digitaalisia valokuvia. Se tukee kahdeksaa kieltä, 32 tekstityskieltä ja kamerakulmia. Laitteen käyttöönotto ja käyttö on helppoa, koska siinä on kuvaruutuvalikot. Laitteen prosessori on myös mahdollista päivittää tehokkaammaksi. 4 DIGITAALINEN ÄÄNILÄHTÖ Laitteen koaksiaalinen lähtö mahdollistaa sen kytkemisen yhdellä kaapelilla ulkoiseen, kuusikanavaiseen äänivahvistimeen ja prosessoriin, jossa on sisäänrakennettu Dolby Digital ja MPEG dekoodaus. Tämän ansiosta voit mukavasti nauttia erilaisista DVD-, CD- ja MP3-levyistä. ANALOGINEN ÄÄNILÄHTÖ Kaiutinjärjestelmä on helppo kytkeä, koska laitteessa on oma kuusikanavainen päätevahvistin, joten ulkoista päätevahvistinta ei tarvitse kytkeä. LASERIN YLIVIRTASUOJAUS Laserin käyttöiän pidentämiseksi tässä laitteessa on ainutlaatuinen laserlukupään ylivirtasuojaus, joka varmistaa laserille tulevan virran pysyvän jatkuvasti vakiona.

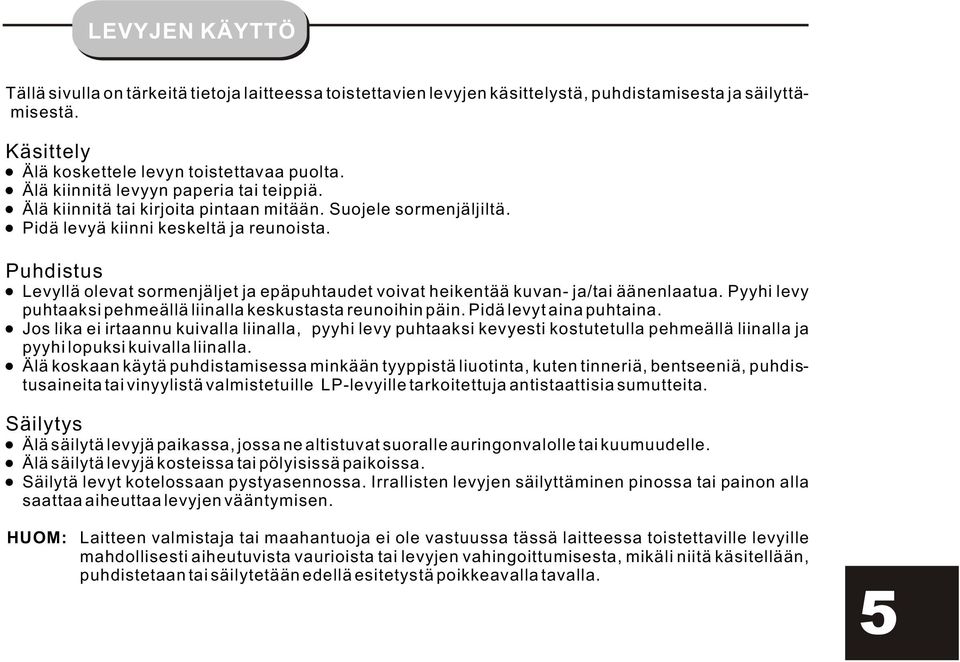

6 LEVYJEN KÄYTTÖ Tällä sivulla on tärkeitä tietoja laitteessa toistettavien levyjen käsittelystä, puhdistamisesta ja säilyttämisestä. Käsittely Älä koskettele levyn toistettavaa puolta. Älä kiinnitä levyyn paperia tai teippiä. Älä kiinnitä tai kirjoita pintaan mitään. Suojele sormenjäljiltä. Pidä levyä kiinni keskeltä ja reunoista. Puhdistus Levyllä olevat sormenjäljet ja epäpuhtaudet voivat heikentää kuvan- ja/tai äänenlaatua. Pyyhi levy puhtaaksi pehmeällä liinalla keskustasta reunoihin päin. Pidä levyt aina puhtaina. Jos lika ei irtaannu kuivalla liinalla, pyyhi levy puhtaaksi kevyesti kostutetulla pehmeällä liinalla ja pyyhi lopuksi kuivalla liinalla. Älä koskaan käytä puhdistamisessa minkään tyyppistä liuotinta, kuten tinneriä, bentseeniä, puhdistusaineita tai vinyylistä valmistetuille LP-levyille tarkoitettuja antistaattisia sumutteita. Säilytys Älä säilytä levyjä paikassa, jossa ne altistuvat suoralle auringonvalolle tai kuumuudelle. Älä säilytä levyjä kosteissa tai pölyisissä paikoissa. Säilytä levyt kotelossaan pystyasennossa. Irrallisten levyjen säilyttäminen pinossa tai painon alla saattaa aiheuttaa levyjen vääntymisen. HUOM: Laitteen valmistaja tai maahantuoja ei ole vastuussa tässä laitteessa toistettaville levyille mahdollisesti aiheutuvista vaurioista tai levyjen vahingoittumisesta, mikäli niitä käsitellään, puhdistetaan tai säilytetään edellä esitetystä poikkeavalla tavalla. 5

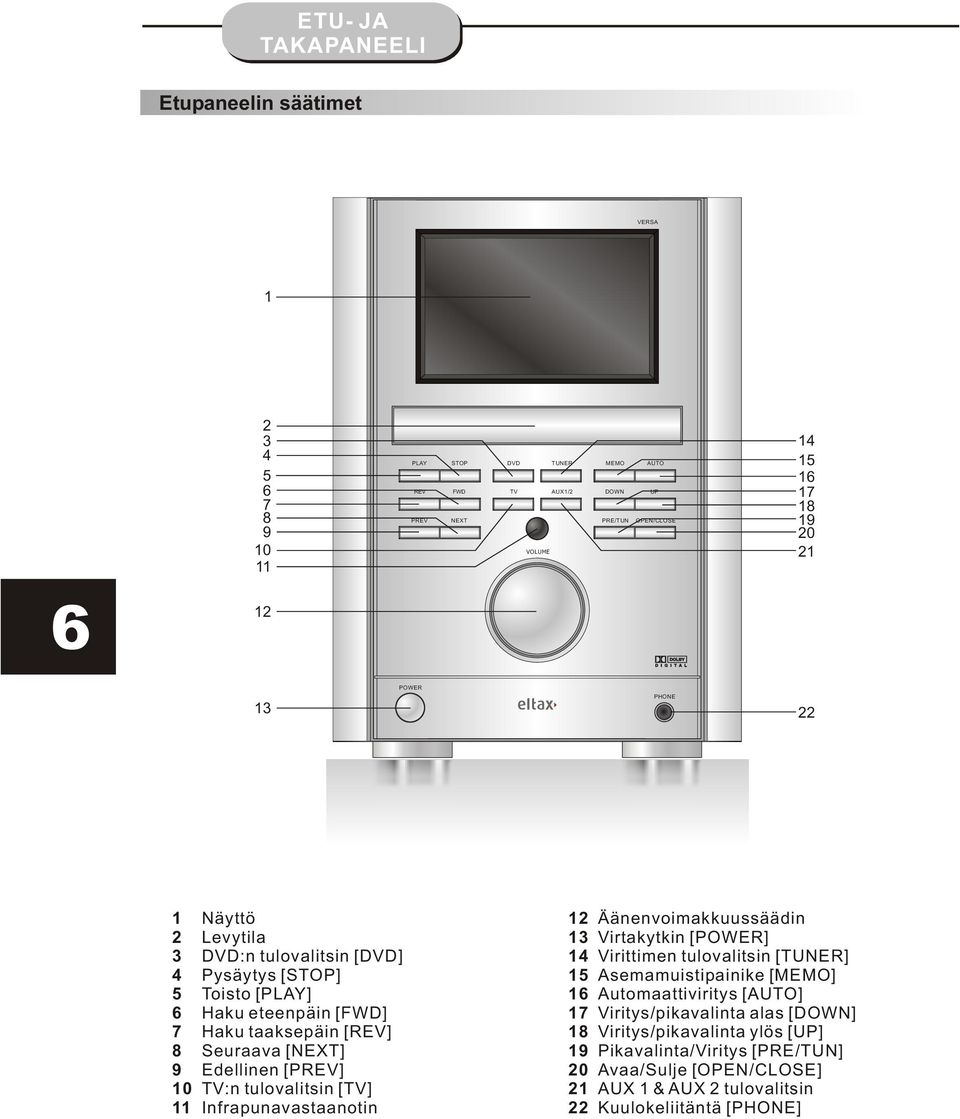

7 ETU- JA TAKAPANEELI Etupaneelin säätimet VERSA PLAY REV PREV STOP FWD NEXT DVD TUNER TV AUX1/2 VOLUME MEMO DOWN PRE/TUN AUTO UP OPEN/CLOSE POWER 13 PHONE 22 1 Näyttö 2 Levytila 3 DVD:n tulovalitsin [DVD] 4 Pysäytys [STOP] 5 Toisto [PLAY] 6 Haku eteenpäin [FWD] 7 Haku taaksepäin [REV] 8 Seuraava [NEXT] 9 Edellinen [PREV] 10 TV:n tulovalitsin [TV] 11 Infrapunavastaanotin 12 Äänenvoimakkuussäädin 13 Virtakytkin [POWER] 14 Virittimen tulovalitsin [TUNER] 15 Asemamuistipainike [MEMO] 16 Automaattiviritys [AUTO] 17 Viritys/pikavalinta alas [DOWN] 18 Viritys/pikavalinta ylös [UP] 19 Pikavalinta/Viritys [PRE/TUN] 20 Avaa/Sulje [OPEN/CLOSE] 21 AUX 1 & AUX 2 tulovalitsin 22 Kuulokeliitäntä [PHONE]

8 RISQUE D ELECTROCUTION NE PAS OUVRIR ETU- JA TAKAPANEELI Takapaneelin liitännät Right Left 4 Speaker Impedance 4 Ohm CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION WARNING: SHOCK HAZARD- DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQUE- NE PAS OUVRIR L L L Video Cb Coaxial Optical Scart Input/Output R R R Pre Out Aux 1 Aux 2 Cr Y S-Video Video Outputs Digital Out Antenna ELTAX VERSA POWER CONSUMPTION: 60W XXXXXXXXXXXXX FM (75Ohm) AM V~50/60Hz 11 1 AUX1 & AUX 2 -tuloliitäntä 2 Esivahvistimen lähtöliitäntä 3 Scart tulo/lähtö 4 Oikea & vasen kaiutinlähtöliitäntä 5 Videolähtöliitäntä 6 Komponenttivideolähtöliitäntä 7 Koaksiaalinen digitaalilähtöliitäntä 8 S-Video -lähtöliitäntä 9 Optinen digitaalilähtöliitäntä 10 FM / AM antenniliitäntä 11 Verkkotuloliitäntä ( V ~ 50Hz)

9 KAUKO-OHJAIN 8 MONO VERSA [Avaa/Sulje] [DVD:n valinta] [AUX ½ -liitäntöjen valinta] [TV:n valinta] [Radion valinta] [Yksikanavainen toisto] [Asetus] [Pikavalinta/Viritys] [Ohjelmointi] [Numeropainikkeet 0-9] [Kaksinumeroiset muistipaikat] [Kertaus] [Puhekieli] [Kuvaruutunäyttö] [Tekstitys] [Kamerakulmat] [Valikko] [Otsikko] [Zoomaus] [Hidastus] [Seuraava/Ylös] [Edellinen/Alas] [Valinnan vahvistus] [Toisto] [Mykistys] [Lopetus] [Tauko] [Vieritys ylös] [Vieritys vasemmalle] [Vieritys oikealle] [Haku taaksepäin/muisti] [Vieritys alaspäin] [Haku eteenpäin/auto] [Äänenvoimakkuus +] [Äänenvoimakkuus -]

10 KAUKO-OHJAIMEN KÄYTTÖ Paristojen asettaminen paikalleen 1. Avaa paristotilan kansi painamalla sitä alaspäin ja työntämällä ulospäin. 2. Aseta paristotilaan kaksi AAA -tyypin paristoa samalla varmistaen, että paristoissa ja paristotilassa olevat + ja - merkit vastaavat toisiaan. 3. Aseta paristotilan kansi takaisin paikalleen. Huom: Älä käytä samanaikaisesti eri valmistajien paristoja tai uusia ja vanhoja paristoja. Mikäli kauko-ohjainta ei pidempään aikaan käytetä, poista paristot syöpymisen aiheuttamien vahinkojen välttämiseksi. Poista loppuun kuluneet paristot välittömästi estääksesi paristovuodon aiheuttaman syöpymisen. Mikäli paristovuoto pääsee tapahtumaan, pyyhi paristoneste paristotilasta huolellisesti ja aseta tilalle uudet paristot. Vaihda aina molemmat paristot samanaikaisesti ja käytä ainoastaan uusia paristoja. Paristojen kesto riippuu käyttömäärästä. Huom: Älä suuntaa laitteen etupaneelissa olevaa vastaanotinta kohti mitään kirkasta valoa, kuten suora auringonpaiste tai voimakas lamppu, koska ne voivat häiritä kaukoohjaimen toimintaa. Käytettäessä muita kauko-ohjaimia samassa tilassa tai lähellä tätä laitetta, saattaa syntyä häiriötoimintoja. Mikäli kauko-ohjaimen päälle laitetaan jokin esine tämä saattaa vahingossa painaa jotakin painiketta aiheuttaen laitteen tilan muuttumisen ja paristojen kulumisen. Älä laita DVD-vastaanottimen etupaneelin eteen värillistä lasia, koska se voi estää kauko-ohjaimen normaalin toiminnan. Varmista, että kauko-ohjaimen ja laitteen etupaneelissa olevan vastaanottimen välillä ei ole esteitä, jotka voisivat estää ohjaussignaalin perillemenon. Älä koskaan kaada kauko-ohjaimen päälle mitään nestettä tai laita sen päälle kosteita esineitä. Älä koskaan yritä avata kauko-ohjainta. 9 Kauko-ohjaimen käyttö Suuntaa kauko-ohjain laitteen etupaneelissa olevaa vastaanotinta kohti. Laite tottelee vastaanotettuaan kauko-ohjaimelta tulevan signaalin. Kauko-ohjain toimii enintään noin 5 metrin etäisyydeltä ja joka suunnasta noin 30 asteen kulmasta. PARISTOT PARISTOJEN EPÄASIANMUKAINEN KÄYTTÖ VOI AIHEUTTAA NIIDEN VUOTAMISEN, SYÖPYMISEN TAI RÄJÄHTÄMISEN.

11 RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE D ELECTROCUTION NE PAS OUVRIR WARNING: SHOCK HAZARD- DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQUE- NE PAS OUVRIR LAITTEIDEN KYTKEMINEN CD-soitin Right Left Speaker Impedance 4 Ohm CAUTION ATTENTION DIGITAALIRADIO L L L Video Cb Coaxial Optical Scart Input/Output R R R Pre Out Aux 1 Aux 2 Cr Y S-Video Video Outputs Digital Out Antenna ELTAX VERSA 10 POWER CONSUMPTION: 60W XXXXXXXXXXXXX FM (75Ohm) AM V~50/60Hz Aktiivinen Subwoofer (Lisävaruste) Tämän DVD-vastaanottimen liittimet ovat laitteen takapaneelissa. Lue kaikkien kytkettävien video- ja audiolaitteiden käyttöohjeet ennen kytkentöjen aloittamista ja noudata ohjeita kytkentöjä suorittaessasi. Älä kytke virtaa päälle ennen kuin kaikki kytkennät on kunnolla suoritettu. Punainen liitin (merkintä R) on tarkoitettu oikean kanavan kytkemiseen. Valkoinen liitin (merkintä L) on tarkoitettu vasemman kanavan kytkemiseen. Keltainen liitin on videon kytkemistä varten. Varmista, että kaikki kytkennät ovat oikein suoritettu ja että liittimet ovat kunnolla paikallaan. Virheelliset kytkennät voivat aiheuttaa kohinaa, heikentää suorituskykyä ja jopa aiheuttaa laitteiden rikkoutumisen. Älä kierrä AV-kaapeleita muihin kaapeleihin, kuten verkkojohtoon tai kaiutinkaapeleihin, sillä se voi aiheuttaa kuvan- tai äänenlaadun heikkenemisen.

12 RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE D ELECTROCUTION NE PAS OUVRIR WARNING: SHOCK HAZARD- DO NOT OPEN AVIS: RISQUE DE CHOC ELECTRIQUE- NE PAS OUVRIR KAIUTINTEN KYTKEMINEN Tämän huippuluokan DVD-vastaanottimen äänenlaatu on parhaimmillaan silloin, kun käytetään impedanssiltaan sopivia kaiuttimia. Tärkeää Käytettävien kaiutinten impedanssin on oltava vähintään 4 ohmia. Jos haluat käyttää vain yhtä kaiutinta tai kuunnella yksikanavaista (mono) musiikkia, älä kytke yhtä tai useampaa kaiutinta rinnakkain vasempaan ja oikeaan kaiutinlähtöliitäntään. Katso alla vasemmalla oleva kuva. Kaiutinkaapelien kytkeminen 1. Kuori johtimen päästä eriste 1-2 cm pituudelta. 2. Kierrä johtimen langat yhteen (kuva 2 alla). 3. Avaa liitin painamalla salpaa taaksepäin. 4. Työnnä johdon pää liittimeen. 5. Vapauta salpa ja varmista että johdin on kunnolla paikallaan. Huom: Laitteen vaurioitumisen estämiseksi ole tarkkana, että et missään vaiheessa oikosulje kaiutinkaapeleita Right Left Speaker Impedance 4 Ohm CAUTION ATTENTION L L L Video Cb Coaxial Optical Scart Input/Output R R R Pre Out Aux 1 Aux 2 Cr Y S-Video Video Outputs Digital Out Antenna ELTAX VERSA POWER CONSUMPTION: 60W XXXXXXXXXXXXX FM (75Ohm) AM V~50/60Hz

13 ANTENNIN KYTKEMINEN Radiosignaalien vastaanotto saattaa joissain rakennuksissa ja tietyissä olosuhteissa olla vaikeaa. Vakiovarusteisiin kuuluvat antennit parantavat vastaanottoa. Nämä antennit on tarkoitettu yksinomaan sisäkäyttöön. AM-kehäantenni AM-kehäantenni on suunnattava siten, että vastaanotto on paras mahdollinen. Sijoita se mahdollisimman kauas DVD-vastaanottimesta, TV:stä, kaiuttimista ja verkkojohdoista. Mikäli vastaanotto ei ole kunnollinen on ehkä syytä turvautua ulkoantenniin. FM-sisäantenni FM-antenni tulee vetää täyteen pituuteensa ja asettaa sellaiseen kohtaan, jossa kuuluvuus on paras. Varmista, että antennin pää on sellaisessa paikassa, jossa häiriöt ovat vähäisimmät. Mikäli vastaanotto säilyy heikkolaatuisena on harkittava ulkoantennin käyttöä. 12 AM-kehäantennin kytkeminen: 1. Vedä salpa auki. 2. Työnnä johdin reikään. 3 Vapauta salpa. Sijoita parhaan mahdollisen vastanoton tuottavaan asentoon. AM FM AM-ulkoantenni Koaksiaalikaapeli (75 ohmia) FM Koaksiaalikaapeli (75 ohmia) FM-ulkoantenni

14 VERKKOJOHDON KYTKEMINEN Ennen verkkopistotulpan työntämistä seinäpistorasiaan varmista, että kaikki liitännät ovat kunnolla ja oikein tehty. Kun olet varmistunut kytkentöjen oikeellisuudesta työnnä pistotulppa seinäpistorasiaan. VERSA Kytke laite päälle painamalla sen etupaneelissa olevaa virtakytkintä (POWER). Näyttöpaneeliin syttyy valot. PLAY STOP DVD TUNER MEMO AUTO Kytkettäessä laitteeseen virta päälle saattaa muissa samaan virransyöttöjohtimeen kytketyissä sähkölaitteissa esiintyä häiriöitä. Mikäli näin tapahtuu kytke laite toiseen syöttöjohtimeen kuuluvaan pistorasiaan. Virtakytkin REV PREV FWD NEXT TV VOLUME AUX1/2 DOWN UP PRE/TUN OPEN/CLOSE POWER PHONE 13 PERUSKÄYTTÖ Äänilähteen valinta 1. Valitse haluamasi äänilähde painamalla yhtä painikkeista DVD, viritin (TUNER), TV tai AUX. Näyttöpaneeliin ilmestyy vastaava merkki. 2. Painettaessa viritinpainiketta (TUNER) viimeksi kuunneltu asema alkaa kuulua. Huom: Haluttu äänilähde ei kuulu, mikäli valintaa vastaavassa tuloliitännässä ei ole signaalia. Äänenvoimakkuuden säätäminen Äänenvoimakkuutta voidaan säätää joko kiertämällä etupaneelissa olevaa suurikokoista säädintä tai painamalla kauko-ohjaimen äänenvoimakkuuspainikkeita. Mykistys Painamalla mykistyspainiketta (MUTE) voidaan kaiuttimien ääni kytkeä väliaikaisesti pois päältä. Ääni palautetaan painamalla samaa painiketta uudelleen.

15 RADION KÄYTTÖ VERSA Viritinpainike (TUNER) MONO Numeropainikkeet PLAY STOP DVD TUNER MEMO AUTO REV FWD TV AUX1/2 DOWN UP PREV NEXT PRE/TUN OPEN/CLOSE VOLUME VERSA POWER PHONE 14 Asemahaku 1. Valitse haluamasi aaltoalue (AM tai FM) painamalla viritinpainiketta (TUNER). 2. Hae asema painamalla YLÖS tai ALAS - nuolipainiketta. Taajuus muuttuu jokaisella painalluksella. Aseman signaalin löytymisen jälkeen sen taajuus näkyy näyttöpaneelissa. 3. Hakeaksesi aseman nopeasti pidä YLÖS tai ALAS -painiketta painettuna kahden sekunnin ajan. Automaattiviritys käynnistyy. Automaattoviritys loppuu aseman löydyttyä. 4. Lisätäksesi aseman muistiin paina muistipainiketta (MEMO). Muistipaikan numero vilkkuu näyttöpaneelissa neljän sekunnin ajan. Tallenna asema mustiin painamalla MEMOpainiketta uudelleen. Muistipaikan numero Automaattiviritys Tämän laitteen muistiin voidaan tallentaa 50 erillistä AM-asemaa tai 50 FM-asemaa. 1. Paina painiketta >>. Näyttöpaneeliin tulee teksti AUTO ja automaattiviritys käynnistyy. 2. Asemat tallentuvat muistiin nousevassa järjestyksessä kunnes 50 tämän aaltoalueen asemaa on tallennettu. Aseman tallennuksen yhteydessä muistipaikan numero ja aseman taajuus vilkkuvat näyttöpaneelissa neljän sekunnin ajan. 3. Kun 50 tietyn aaltoalueen (AM tai FM) asemaa on tallennettu muistiin, sinne ei voi tallentaa useampia tämän aaltoalueen asemia. Aaltoalue Aseman taajuus 5. Mikäli FM-vastaanotossa on häiriöitä voit siirtyä monokuunteluun painamalla MONOpainiketta. Näyttöpaneelin teksti STEREO häviää. Ääni kuuluu nyt monofonisena ja häiriöt vähenevät. Voit palata stereokuunteluun painamalla MONO-painiketta uudelleen. Esiviritettyjen asemien hakeminen 1. Valitse haluamasi aaltoalue painamalla painiketta TUNER. 2. Paina painiketta PRE/TUN. 3. Valitse haluamasi aseman muistipaikan numero numeropainikkeilla. Esimerkiksi, asema numero 5 haetaan painamalla numeropainiketta 5 ja muistipaikka 17 painamalla ensin painiketta +10 ja sitten 1 ja Muistissa olevia asemia voidaan hakea myös painelemalla YLÖS tai ALAS -painiketta.

16 DVD-SOITTIMEN PERUSKÄYTTÖ Kun laite on kytketty televisioon ja mihin tahansa muuhun lisälaitteeseen voit alkaa nauttia DVD-videoista tai kuunnella suosikki CD:si tai MP3-tiedostosi. DVD-videolevyn toistaminen Kytke TV päälle ja valitse A/V-toiminto. Mikäli TV:ssä on SCART-liitäntä, varmista että olet valinnut SCART-toiminnon TV:n valikosta. Mikäli olet kytkenyt vahvistimen, laita myös se päälle. Valitse AC-3 tai DVD-toiminto. Äänilevyn toistaminen Laita äänentoistojärjestelmä päälle ja valitse vastaava ohjelmalähde DVD-soittimesta. Mikäli sinulla ei ole Dolby Digital surround - järjestelmää sinun on asetettava asetusvalikossa (SETUP MENU) toiminto SPDIF OUTPUT tilaan SPDIF OFF (pois päältä). Laitteen luettua levyn tiedot toisto käynnistyy automaattisesti. DVD-levyä toistettaessa ruutuun ilmestyy DVD:n otsikko tai valikko. Audio- CD:n kappaleet toistuvat järjestyksessä. Huom: Levy voi rikkoutua mikäli sitä ei aseteta kunnolla paikalleen levytarjottimelle. Tästä voi myös aiheutua DVD-soittimen virhetoiminto. Älä käytä voimaa tai aseta levytarjottimelle mitään muuta kuin 5-tuuman DVD- tai CD-levy. Älä koskaan siirrä DVD-soitinta toiston aikana, koska levy ja/tai soitin voivat vaurioitua. Avaa ja sulje levytila OPEN/CLOSE - painikkeella, jollainen on sekä laitteen etupaneelissa että kauko-ohjaimessa. KAUKO-OHJAIN PLAY 1. Kytke virta päälle etupaneelin virtakytkimestä (POWER). Ruudulle tulee teksti DISC LOADING (Levyn lataus). ETUPANEELI PLAY POWER LOADING Paina PAUSE-painiketta: PAUSE KAUKO-OHJAIN 15 PAUSE ETUPANEELI Jos ei levyä, teksti NO DISC näkyy ruudulla. NO DISC 5. Edellinen/Seuraava kappale (PREV/NEXT) Edelliseen tai seuraavaan kappaleeseen voit siirtyä painamalla painiketta tai. Takaisin normaalitoistoon pääset painamalla PLAY-painiketta. Paina PREV-painiketta: 2.Paina painiketta OPEN/CLOSE. Levytila avautuu. KAUKO-OHJAIN ETUPANEELI OPEN/CLOSE OPEN Paina NEXT-painiketta: KAUKO-OHJAIN OPEN/CLOSE KAUKO-OHJAIN 3. Aseta levy levytarjottimelle. Varmista, että levyn toistettava puoli on alaspäin. 4. Sulje levytila painamalla painiketta OPEN/ CLOSE. Tieto levytyypistä ilmestyy ruudun vasempaan yläkulmaan. 6. Pikatoisto eteen-/taaksepäin Laitteessa on pikatoisto eteen- ja taaksepäin. Nopeutta voidaan muuttaa askelittain seuraavasti: 2x, 4x, 8x, 16x.

17 DVD-SOITTIMEN PERUSKÄYTTÖ TOIMINNOT 2X Kuvaruutunäyttö Levyn toiston aikana on mahdollista tarkistaa erilaisten toimintojen tila, kuten otsikko, kappalenumero ja useita aikaan liittyviä seikkoja. 2X 1. Paina kerran DISPLAY-painiketta ja ruutuun tulee otsikko sekä luvun numero ja toistettu aika. DISP TT 01/02 CH 02/ 28 00:21:05 Toiminto valitaan yksinkertaisesti painamalla kauko-ohjaimen painiketta tai. Nopeus muuttuu jokaisella painalluksella. Palaa normaalitoistoon painamalla PLAY-painiketta. 2. Paina DISPLAY-painiketta uudelleen ja saat näkyviin tästä otsikosta jäljellä olevan ajan. 16 Toiston jatkaminen pysäytyskohdasta Voit keskeyttää toiston ja jatkaa toistoa myöhemmin pysäytyskohdasta. Pysäytä toisto painamalla pysäytyspainiketta (STOP). Laite tallentaa pysäytyskohdan muistiin. Toiston jatkaminen tapahtuu painamalla painiketta PLAY; toisto jatkuu täsmälleen pysäytyskohdasta. (Ei MP3- levyillä) DVD-levyjä toistettaessa voit siirtyä valikkoon tai otsikkoon painamalla painiketta MENU tai TITLE ja jatkaa sitten toistoa uudelleen pysäytyskohdasta painamalla painiketta PLAY. TITLE REMAIN Paina DISPLAY-painiketta uudelleen ja näyttöön tulee tämän luvun toistoon kulunut aika. CHAPTER ELAPSED PLAY 4. Paina DISPLAY-painiketta uudelleen ja näyttöön tulee luvun jäljellä oleva toistoaika. CHAPTER REMAIN Hidastus Tällä DVD-vastaanottimella voi toistaa levyjä hidastetusti eteen- ja taaksepäin. Jokaisella SLOW-painikkeen painalluksella nopeus muuttuu seuraavasti: eteenpäin 1/2 > 1/4 > 1/8 > 1/16 > taaksepäin 1/2 > 1/4 > 1/8 > 1/16 > normaalinopeus. Normaalitoistoon palataan painamalla PLAY-painiketta. 5. Paina DISPLAY-painiketta uudelleen ja kuvaruutunäyttö kytkeytyy pois päältä. SLOW

18 TOIMINNOT N/P (NTSC/PAL) Tämä DVD-vastaanotin tukee useita videojärjestelmiä ja valittavina ovat automaattinen, NTSC ja PAL. Mikäli virheellinen järjestelmä on valittuna alkaa kuva välkkyä ja värit häviävät. Mikäli näin tapahtuu, paina kauko-ohjaimen N/P-painiketta ja valitse sopiva järjestelmä (NTSC: Pohjois-Amerikka, PAL: Eurooppa). Lisätietoja videojärjestelmistä löydät televisiosi käyttöohjeesta. Puhekieli Levyllä voi olla elokuvan puhekieli kahdeksalla kielellä. 1. Paina painiketta AUDIO. Ruutuun tulee kielivalikko. Valitse haluamasi kieli painelemalla AUDIO-painiketta. AUDIO AUDIO 1/8 AC-3 2CH ENGLISH Tekstitys Tämä laite pystyy toistamaan tekstityksen 32 kielellä. 1. Paina SUBTITLE-painiketta. Ruutuun tulee tekstitysvalikko. Valitse haluamasi kieli painelemalla SUBTITLE-painiketta. Huom: Toistettavalla levyllä on oltava puhe tallennettuna useammalla kielellä. SUBTITLE SUBTITLE 02/08 ENGLISH 2. Poistaaksesi tekstityksen ruudulta painele SUBTITLE-painiketta useamman kerran. SUBTITLE OFF Huom: Toistettavalla levyllä on oltava tekstitys useammalla kielellä. Kamerakulma Kamerakulmaa muuttamalla katsoja voi ottaa ohjaajan roolin ja katsella otosta eri kulmista. 1. Paina kauko-ohjaimen ANGLE-painiketta. Kamerakulma muuttuu jokaisella painalluksella. 2. Kamerakulma muuttuu vain silloin, kun laitteen näyttöpaneelissa oleva kamerakulman kuvake vilkkuu. OTSIKON HAKEMINEN DVD-levyt on tavallisesti jaettu otsikoihin, jotka on puolestaan jaettu lukuihin. Tietyn otsikon löytäminen on tällä laitteella helppoa. Tietty otsikko voidaan hakea joko otsikkovalikosta, mikäli levyllä sellainen on, tai otsikkonumeron perusteella. Otsikkovalikko 1. Paina TITLE-painiketta. TV-ruudulle tulee otsikkovalikko. 2. Valitse otsikko painamalla sopivaa vierityspainiketta. Otsikko voidaan valita myös näppäilemällä sen numero numeropainikkeilla. 3. Paina ENTER-painiketta. Toisto alkaa valitun otsikon luvusta 1. Huom: Tämä toiminto ei ole käytettävissä kaikilla levyillä. Jos ruutuun tulee muita ohjeita, toimi niiden mukaisesti. Tässä annetut ohjeet kuvaavat perustoimintoja ja toiminnot voivat vaihdella DVD-levyn sisällöstä riippuen. VCD2.0 -levyä toistettaessa TITLE-painikkeella voidaan palata valikkoon. 17 ANGLE 1/4 Huom: Kamerakulmaa voi muuttaa vain mikäli otos on tallennettu levylle useammasta kulmasta.

19 TOIMINNOT Aika DVD-vastaanotin pystyy näyttämään paljon toistettavaa levyä koskevaa tietoa. Paina DISPpainiketta saadaksesi esille seuraavaa: 1. Paina kerran ja ruutuun tulee otsikoiden ja niissä olevien lukujen lukumäärä. DISP TITLE 01/02 CHAPTER 06/28 Kertaustoisto Tässä DVD-vastaanottimessa on kätevä kertaustoiminto, joka mahdollistaa otsikoiden, lukujen/kappaleiden tai jaksojen kertauksen. Voit myös vaihdella kahden kerrattavan kohteen välillä. 1. Valitse kerrattava kohde. 2. Paina REPEAT-painiketta. REPEAT CHAPTER 2. Paina uudelleen ja ruutuun tulee valitun otsikon toistoaika. DISP TITLE 01/02 TIME : : REPEAT TITLE 18 Valinta valikosta/numeropainikkeilla PBC-toiminnon ollessa päällä (ON) audio-cd:n kappaleet voidaan valita vain päävalikosta. PBC-toiminnon ollessa pois päältä (OFF) kappale voidaan valita näppäilemällä sen numero numeropainikkeilla. DVD-toiston aikana ruutuun tulee MENU-painiketta painettaessa levyn sisältövalikko. Kertaustapa vaihtuu jokaisella REPEATpainikkeen painalluksella (siis otsikon kertaus - > luvun kertaus -> koko levyn kertaus -> kertaus pois päältä). REPEAT ALL MENU AUDIO SUBTITLES PLAY

20 TOIMINNOT Zoomaus Zoom-toiminnolla kuva voidaan suurentaa jopa nelinkertaiseksi toiston tai hidastuksen aikana. Paina ZOOM-painiketta kerran ja kuva suurenee kaksinkertaiseksi (2x), paina toisen kerran ja suurennos on 3x. Kolmas painallus suurentaa kuvan nelinkertaiseksi (4x). Neljäs painallus antaa kuvakoon 1/2x, viides 1/3x ja kuudes 1/4x. Normaalikokoon voit palata painamalla ZOOMpainiketta seitsemännen kerran. Suurennoksen keskipisteenä on aina kuvan keskipiste. Äänenvoimakkuus ja mykistys Tämän DVD-vastaanottimen äänenvoimakkuutta on helppo säätää kauko-ohjaimen painikkeilla: äänenvoimakkuus nousee painettaessa VOL+ -painiketta ja laskee painettaessa VOL- - painiketta. MUTE-painiketta painettaessa ääni mykistyy kokonaan. Ääni palautetaan painamalla MUTE-painiketta uudelleen. Ohjelmointi Toiminto mahdollistaa haluttujen kappaleiden soittojärjestyksen ohjelmoinnin. Painettaessa PROG-painiketta ruutuun tulee valikko, johon kappaleet ohjelmoidaan numeropainikkeilla. Siirry sitten vierityspainikkeilla kohtaan START ja käynnistä toisto painamalla ENTERpainiketta. Ohjelmoidusta toistosta poistutaan painamalla PROG-painiketta uudelleen. DVD-asetusvalikko Painettaessa kauko-ohjaimen SETUPpainiketta ruutuun tulee pääasetusvalikko. 1. Valitse valikosta ensin haluamasi vaihtoehto nuolipainikkeilla (ylös/alas). Ollessasi haluamassasi kohdassa, valitse se painamalla PLAY-painiketta, jolloin siirryt alivalikkoon. 2. Siirrä kohdistinta nuolipainikkeilla (vasen/oikea) tai valitse vaihtoehto ylös-/alas - nuolipainikkeilla. Vahvista valinta painamalla ENTER-painiketta. Nyt tekemäsi asetus on voimassa. JÄRJESTELMÄ- ASETUKSET 19 SETUP Laitteen ollessa DVDtilassa ja pysäytettynä paina SETUP-painiketta ja TV-ruutuun ilmestyy asetusvalikko (ks. viereinen kuva). Kieliasetukset (Language) Language Video Audio More Aud Rating Asetusvalikko Paina siirtyäksesi seuraavaan kohtaan. A. Paina ENTER siirtyäksesi alivalikkoon. B. Paina SETUP poistuaksesi asetusvalikosta. Valitse asetusvalikosta [Language] ja paina ENTER siirtyäksesi alivalikkoon [Language] Valitse alivalikon vaihtoehto painikkeilla. Language Video Audio More Aud Rating OSD Menu Subtitle Audio DVD Menu A. Paina ENTER tai valitaksesi. B. Paina palataksesi edelliseen vaihtoehtoon. C. Paina tai useamman kerran palataksesi asetusvalikkoon.

21 JÄRJESTELMÄ- ASETUKSET Kieliasetukset (Language) Valitse asetusvalikon vaihtoehto [OSD Menu] (Kuvaruutunäytön kieli) ja paina ENTER tai siirtyäksesi alivalikkoon [OSD Menu]: Language Video Audio More Aud Rating OSD Menu Subtitle Audio DVD Menu Deutsch Français Español Paina muuttaaksesi valintaa. A. Paina ENTER vahvistaaksesi valintasi. B. Paina SETUP poistuaksesi asetusvalikosta. Valitse asetusvalikon vaihtoehto [Subtitle] (Tekstityskieli) ja paina ENTER tai siirtyäksesi alivalikkoon [Subtitle]: Language Video Audio More Aud Rating OSD Menu Subtitle Audio DVD Menu German French Spanish Auto Off Paina muuttaaksesi valintaa. Huom: Tekstityskielet vaihtelevat levyittäin. A. Paina ENTER vahvistaaksesi valintasi. B. Paina SETUP poistuaksesi asetusvalikosta. 20 Valitse asetusvalikon vaihtoehto [Audio] (Puhekieli) ja paina ENTER tai siirtyäksesi alivalikkoon [Audio]: Language Video Audio More Aud Rating OSD Menu Subtitle Audio DVD Menu German French Spanish Paina muuttaaksesi valintaa. Huom: Puhekielet vaihtelevat levyittäin. A. Paina ENTER vahvistaaksesi valintasi. B. Paina SETUP poistuaksesi asetusvalikosta. Valitse asetusvalikon vaihtoehto [DVD menu] (DVD-levyn valikkokieli) ja ENTER tai siirtyäksesi alivalikkoon [DVD menu]: Language Video Audio More Aud Rating Subtitle Audio DVD Menu German French Spanish Paina muuttaaksesi valintaa. Huom: Valikkokielet vaihtelevat levyittäin. A. Paina ENTER vahvistaaksesi valintasi. B. Paina SETUP poistuaksesi asetusvalikosta.

22 JÄRJESTELMÄ- ASETUKSET Videoasetukset Valitse asetusvalikosta [Video] ja paina ENTER tai siirtyäksesi alivalikkoon [Video]: Valitse alivalikon vaihtoehto painikkeilla : Language Video Audio More Aud Rating TV Shape TV System Video Output 4:3 PS NTSC S-Video A. Paina ENTER tai valitaksesi yhden vaihtoehdoista. B. Paina palataksesi edelliseen vaihtoehtoon. C. Paina tai toistamiseen palataksesi asetusvalikkoon. Valitse asetusvalikosta [TV Shape] (Television kuvasuhde) ja paina ENTER tai alivalikkoon [TV Shape] : siirtyäksesi Language Video Audio More Aud Rating TV Shape TV System Video Output 4:3 PS NTSC S-Video 4:3 PS 4:3 LB 16:9 Paina muuttaaksesi valintaa. A. Paina ENTER vahvistaaksesi valintasi. B. Paina SETUP poistuaksesi asetusvalikosta. [4:3 PS] - Pan & Scan ( Kavenna & Sovita ) tarkoittaa kuvaa, jossa osa kuvasta leikkautuu pois siten, että kuva täyttää koko ruudun. [4:3 LB] - Letter Box ( Postiluukku ) tarkoittaa kuvaa, jossa kuvan ylä- ja alareunassa on musta palkki. [16:9] - Tämä kuvakoko täyttää laajakuva-tv:n koko ruudun. 21 Huom: Kaikilla DVD-levyillä ei ole kaikkia näitä kuvasuhteita. Mikäli jotakin kuvasuhdetta ei ole levyllä käytettävissä, television kuvasuhdeasetukset jäävät huomiotta ja kuva näkyy levyllä olevalla kuvasuhteella. Valitse asetusvalikosta [TV system] (TV-järjestelmä) ja paina ENTER tai alivalikkoon [TV system] : siirtyäksesi Language Video Audio More Aud Rating TV Shape TV System Video Output 4:3 PS NTSC S-Video NTSC PAL AUTO Paina muuttaaksesi valintaa. A. Paina ENTER vahvistaaksesi valintasi. B. Paina SETUP poistuaksesi asetusvalikosta. [NTSC] - Valitse tämä jos televisiosi järjestelmäksi on valittu NTSC. [PAL] - Valitse tämä jos televisiosi järjestelmäksi on valittu PAL. [AUTO] - Valitse tämä jos televisiosi pystyy käsittelemään sekä NTSC että PAL-signaalia.

23 JÄRJESTELMÄ- ASETUKSET Valitse [Video Output] (Videolähtö) ja paina ENTER tai siirtyäksesi alivalikkoon [Video Out]: Language Video Audio More Aud Rating A. Paina ENTER vahvistaaksesi valintasi. B. Paina SETUP poistuaksesi asetusvalikosta. TV Shape TV System 4:3 PS NTSC Huom: Komposiittivideolähdot ovat aina käytettävissä. Video Output S-video S-Video YUV RGB [S-Video] - Valitse tämä mikäli DVD-vastaanotin on kytketty televisioon S-Video -kaapelilla. [YUV] - Valitse tämä mikäli DVD-vastaanotin on kytketty televisioon komponenttivideokaapelilla. [RGB] - Valitse tämä mikäli DVD-vastaanotin on kytketty televisioon Scart-kaapelilla. Paina muuttaaksesi valintaa. 22 Audioasetukset Äänivalikosta (Audio) voit asettaa digitaaliset audiolähdöt kytkemääsi järjestelmään sopiviksi: Voit asettaa audioformaatin erikseen kullekin seuraavista tulotyypeistä: Dolby Digital, MP3, CD ja muut (Others). DVD-toisto on lopetettava ennen kuin asetusvalikossa voidaan tehdä muutoksia. Dolby Digital -asetukset: Toimi alla olevien ohjeiden mukaisesti asettaaksesi analogiset ja digitaaliset äänilähdöt Dolby Digital -äänelle. A. Paina SETUP DVD-toiston pysäytyksen jälkeen. B. Valitse Audio ja paina ENTER. C. Valitse AC3 ja paina ENTER. D. Aseta vaihtoehdon Digital Out tilaksi: PCM (Oletusarvo): 2-kanavainen stereosignaali digitaalilähdön (optinen/koaksiaalinen) kautta esimerkiksi minidisc- tai CD-tallentimeen. RAW: 5.1 -kanavainen raaka digitaalinen bittivirta digitaalilähdön (optinen/koaksiaalinen) kautta ulkoiseen digitaaliseen surround-vastaanottimeen. E. Tallenna asetukset ja poistu asetusvalikosta painamalla SETUP. Language Video Audio More Aud Rating AC3 MP3/WMA Others Digital Out RAW PCM RAW PCM Raw

24 JÄRJESTELMÄ- ASETUKSET MP3/WMA -asetukset Toimi alla olevien ohjeiden mukaisesti asettaaksesi digitaaliset äänilähdöt toistaaksesi MP3 -kappaleita. A. Paina SETUP DVD-toiston pysäytyksen jälkeen. B. Valitse Audio ja paina ENTER. C. Valitse MP3 ja paina ENTER. D. Aseta vaihtoehdon Digital Out tilaksi: PCM (Oletusarvo): 2-kanavainen stereosignaali digitaalilähdön (optinen/koaksiaalinen) kautta esimerkiksi minidisc- tai CD-tallentimeen. RAW: 5.1 -kanavainen raaka digitaalinen bittivirta digitaalilähdön (optinen/koaksiaalinen) kautta ulkoiseen digitaaliseen surround-vastaanottimeen. E. Tallenna asetukset ja poistu asetusvalikosta painamalla SETUP. Language Video Audio More Aud Rating AC3 MP3/WMA Others Digital Out RAW PCM RAW Language Video Audio More Aud Rating PCM RAW Others -asetukset Toimi alla olevien ohjeiden mukaisesti asettaaksesi digitaaliset äänilähdöt toistaaksesi muita äänilähteitä: A. Paina SETUP DVD-toiston pysäytyksen jälkeen. B. Valitse Audio ja paina ENTER. C. Valitse vaihtoehto Others ja paina ENTER. D. Aseta vaihtoehdon Digital Out tilaksi: AC3 MP3/WMA Others Digital Out RAW PCM RAW PCM (Oletusarvo): 2-kanavainen stereosignaali digitaalilähdön (optinen/koaksiaalinen) kautta esimerkiksi minidisc- tai CD-tallentimeen. RAW: 5.1 -kanavainen raaka digitaalinen bittivirta digitaalilähdön (optinen/koaksiaalinen) kautta ulkoiseen digitaaliseen surroundvastaanottimeen. E. Tallenna asetukset ja poistu asetusvalikosta painamalla SETUP. PCM Raw 23

25 JÄRJESTELMÄ- ASETUKSET LPCM-asetus Valikossa More Audio suoritetaan LPCM-asetukset LPCM-asetukset A. Paina SETUP DVD-toiston pysäytyksen jälkeen. B. Valitse More Audio ja paina ENTER. C. Valitse LPCM ja paina ENTER. D. Valiset sopiva LPCM-asetus ja paina ENTER. E. Tallenna asetukset ja poistu asetusvalikosta painamalla SETUP. Language Video Audio More Aud Rating LPCM 96K 96K 48K 24 Lapsilukitus Valikossa Rating voidaan asettaa salasana, asettaa lapsilukituksen sensurointiasetus, pysäytysmuisti ja palauttaa tehdasasetukset. Password [Salasana] lukitsee sensurointitason. Tehdasasetuksissa salasana ei ole käytössä. Voit syöttää oman salasanasi, jossa on neljä numeroa. Mikäli olet unohtanut oman salasanasi voit käyttää oletusarvoa, joka on Alivalikossa Rating (Lapsilukitus) voit asettaa lapsilukituksen sensurointitason, jolloin laitteella ei voi katsella tason ylittävää filmiä syöttämättä salasanaa. Huom: Kaikilla DVD-levyillä ei ole lapsilukituksen käyttämiä luokitustietoja. Vaihtoehdon Last Memory ollessa päällä (On) voit jatkaa elokuvan katselemista viimeisestä pysäytyskohdasta. LOAD Factory vaihtoehdolla kaikki asetukset palautetaan tehdasasetuksiksi. Huom: Kaikki tekemäsi asetukset palautuvat tehdasasetuksiksi. Language Video Audio More Aud Rating Password ---- Rating Last Memory LOAD Factory 8. Adult On Reset 1:Kid Safe 2:G 3:PG 4:PG-13 5:PG-R 6:R 7:NC-17 8:Adult 1: Sallittu lapsille.. 8: Aikuisfilmi

26 MP3-TOIMINTO MP3 on äänisignaalin pakkaustekniikka, jossa käytetään kansainvälisen standardin mukaista MPEG Level 3 pakkausta ja saavutetaan näin pakkaussuhde 12:1. MP3-levyllä voi olla yli 600 minuuttia musiikkia tai yli 170 kappaletta (kappaleiden lukumäärä riippuu äänenlaadusta). MP3-levyn toistaminen MP3-tiedostovalikot MP3-levyä toistettaessa on valittavissa kaksi erilaista toistotyyppiä: tiedostolista (FILE LIST) ja ohjelma (PROGRAM). 1. FILE LIST [Tiedostolista] Ruutuun tulee levyn tiedostot sisältävä lista. Voit merkitä toistettavat tiedostot siirtämällä kohdistinta nuolipainikkeilla ja valita painamalla ENTER. 2. PROGRAM [Ohjelma] Paina PROG-painiketta. Ruutuun tulee tyhjä lista, johon voit merkitä haluamasi kappaleet numeropainikkeilla. Paina lopuksi PLAY-painiketta. 25

27 JPEG-TIEDOSTOT VIANETSINTÄ 26 JPEG on tehokas kuvien pakkausmenetelmä, jota käytetään laajalti kuvien tallennuksessa. Vaikka kuva pakataan kertaa alkuperäistä pienempään tilaan sen laatu säilyy hyvänä. Useimmat kuvankäsittelyohjelmat pystyvät käsittelemään näitä tiedostoja, joten se on kätevä ja vähän tilaa vievä kuvataltiointimenettely. Tällä laitteella voidaan lukea CD-levylle taltioituja JPEG-tiedostoja. Kuvan valinta numeropainikkeilla 1. Laita levy levytilaan, jolloin laite alkaa tutkia levyn sisältötietoja. 2. Valitse katseltava kuva numeropainikkeilla. A SMART NAV I ROOT Root 0 PHOTO-01 1 PHOTO-02 2 PHOTO-03 3 PHOTO-04 4 PHOTO-05 5 B SMART NAV I ROOT PHOTO-01 P-01 PHOTO-02 P-02 PHOTO-03 P-03 PHOTO-04 P-04 PHOTO-05 P Katseltavaksi voidaan valita vain niitä kuvia, joiden numero näkyy ruudulla. Kuvan valinta valikosta 1. Laita levy paikalleen, laite lukee levyn tiedot ja kuvat tulevat ruutuun automaattisesti. Jos painat STOP -painiketta ruutuun tulee päävalikko. 2. Valitse kuva numeropainikkeella ja käynnistä toisto PLAY-painikkeella. Voit valita kuvia nuolipainikkeilla ja hakea ne ruutuun painamalla PLAY-painiketta. 3.Pysäytystilassa voit valita muita kuvia nuolipainikkeilla. Seuraavat ohjeet ongelmatilanteiden selvittämisestä on tarkoitettu säästämään aikaasi, mikäli sinulle tulee ongelmia DVD-vastaanotinta käyttäessäsi. Mikäli ongelmaa ei ole listassa tai et onnistu ratkaisemaan ongelmaa ohjeen avulla, ota yhteys jälleenmyyjään. Ongelma Mahdollinen ratkaisu Ei virtaa 1.Tarkista että verkkopistotulppa on kunnolla seinäpistorasiassa. Ei ääntä 1.Tarkista DVD-vastaanottimen ja TV:n välinen kytkentä sekä vahvistimen ja kaikkien muiden DVD-vastaanottimeen kytkettyjen laitteiden kytkennät. 2.Varmista että TV ja vahvistin ovat oikeassa tilassa ja päällä. Ei kuvaa 1.Tarkista DVD-vastaanottimen ja TV:n välinen kytkentä sekä vahvistimen ja kaikkien muiden DVD-vastaanottimeen kytkettyjen laitteiden kytkennät. 2.Varmista että TV on päällä. Levyn toistaminen ei onnistu 1.Tarkista että levy on asetettu oikein paikoilleen levytelineeseen ja levyn etikettipuoli on ylöspäin. 2.Tarkista että levy on puhdas ja että siinä ei ole likaa, pölyä, sormenjälkiä tai tahroja. 3.Tarkista että levy on asetettu oikein levytelineen ohjaimiin. 4.Tarkista onko lapsilukitus päällä. 5.Tarkista että levy on tarkoitettu tälle alueelle (aluekoodin oltava 2 tai ALL). Kauko-ohjain ei toimi 1.Tarkista paristot ja vaihda tarvittaessa. 2.Tarkista että kauko-ohjaimen ja laitteen etupaneelin sensorin välissä ei ole esteitä. 3.Suuntaa kauko-ohjain laitteen etupaneelissa olevaa sensoria kohti. Kuvassa on häiriöitä 1.Tarkista että levy on varmasti puhdas eikä siinä ole naarmuja. 2.Tätä laitetta ohjaa mikroprosessi, joka on ehkä käynnistettävä uudelleen. Kytke laitteesta virta pois päältä, odota muutama sekunti ja kytke sitten virta takaisin päälle. Kuvassa ei ole värejä 1.Tarkista onko S-Video -liitin vioittunut (piikki vääntynyt). MP3-levyä ei voi toistaa 1.Käytä toista ohjelmaa levyn polttamisessa, koska käyttämäsi ohjelma ei välttämättä ole yhteensopiva tämän laitteen kanssa. 2. Käytä uutta versiota sellaisista ohjelmista kuin Audio station 4, Easy CD Creator, Toast Titanium, jne. 3.Varmista että MP3-tiedostoa ei ole koodattu vaihtuvalla bittinopeudella, kuten esimerkiksi Real Networksin ohjelmissa.

28 TEKNISET TIEDOT DVD-soitin TV-järjestelmä NTSC/PAL Yhteensopivat levyt DVD, CD, Mp3, JPEG, CD-R, CD-RW Resoluutio Enemmän kuin 500 juovaa Videon signaali/kohina -suhde 65dB Taajuusvaste näytteitys(96khz/24bit) 4Hz - 44KHz:+/-2dB Audion signaali/kohina -suhde 95dB Särö < 0.01% Digitaali/analogi -muunnin 192KHz/24bit Videolähtö 1Vp-p S-Video -lähtö Y: 1Vp-p(75 ) C: 0.3Vp-p(75 ) Audiolähtö 2.0V 5.1 kanavaa Digitaaliaudiolähtö Optinen & Koaksiaalinen Liitännät SCART, Komposiittivideo, S-Video, Komponenttivideo, 2 -kanavainen lähtö, 2 x stereo AUX Vahvistin Suurin lähtöteho (musiikkiteho) 2 x 25 W Signaali/kohina -suhde > 76dB Tuloherkkyys 350mV, 47kOhm Kanavaerottelu > 30dB (Normaali) Kauko-ohjain Lähetin Käyttöetäisyys Virtalähde Yleistä Virtalähde Tehonkulutus Koko (LxKxS) Infrapuna Noin 5m 2 kpl " AAA " paristoja Vaihtojännite 230/50Hz 60W Koska kehitämme tuotteitamme jatkuvasti pidätämme oikeuden laitteen muotoilun ja teknisten tietojen muuttamiseen siitä ilmoittamatta ja ilman muitakaan sitoumuksia. FM-viritin Viritysalue MHz Signaali/kohina -suhde >46dB Monofoninen >46dB Stereofoninen >50dB (DIN) Valintatarkkuus 50dB Harmoninen särö Monofoninen 2% Stereofoninen 3% Taajuusvaste 30Hz-10kHz +/- 1dB Stereoerottelu 35dB (1kHz) 30dB (100Hz-10kHz) 27 AM-viritin Viritysalue KHz Signaali/kohina -suhde 35dB Harmoninen särö 3%

29 28

30 Maahantuoja: Keswell Oy/Kodintekniikkayksikkö puhelin Tuote nro.: 40014
