DVD kotiteatterilaitteisto. Käyttöohjeet

Transkriptio

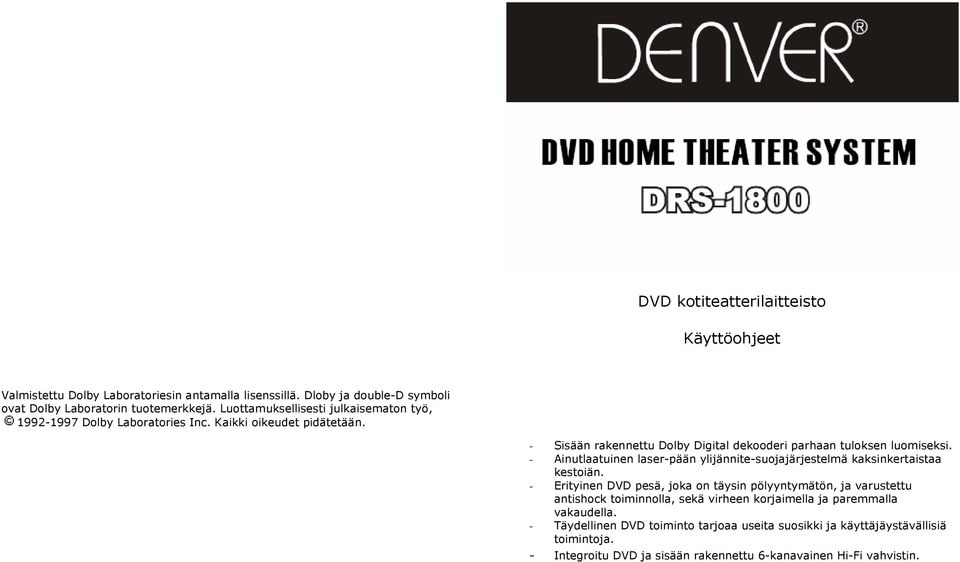

1 DVD kotiteatterilaitteisto Käyttöohjeet Valmistettu Dolby Laboratoriesin antamalla lisenssillä. Dloby ja double-d symboli ovat Dolby Laboratorin tuotemerkkejä. Luottamuksellisesti julkaisematon työ, Dolby Laboratories Inc. Kaikki oikeudet pidätetään. - Sisään rakennettu Dolby Digital dekooderi parhaan tuloksen luomiseksi. - Ainutlaatuinen laser-pään ylijännite-suojajärjestelmä kaksinkertaistaa kestoiän. - Erityinen DVD pesä, joka on täysin pölyyntymätön, ja varustettu antishock toiminnolla, sekä virheen korjaimella ja paremmalla vakaudella. - Täydellinen DVD toiminto tarjoaa useita suosikki ja käyttäjäystävällisiä toimintoja. - Integroitu DVD ja sisään rakennettu 6-kanavainen Hi-Fi vahvistin.

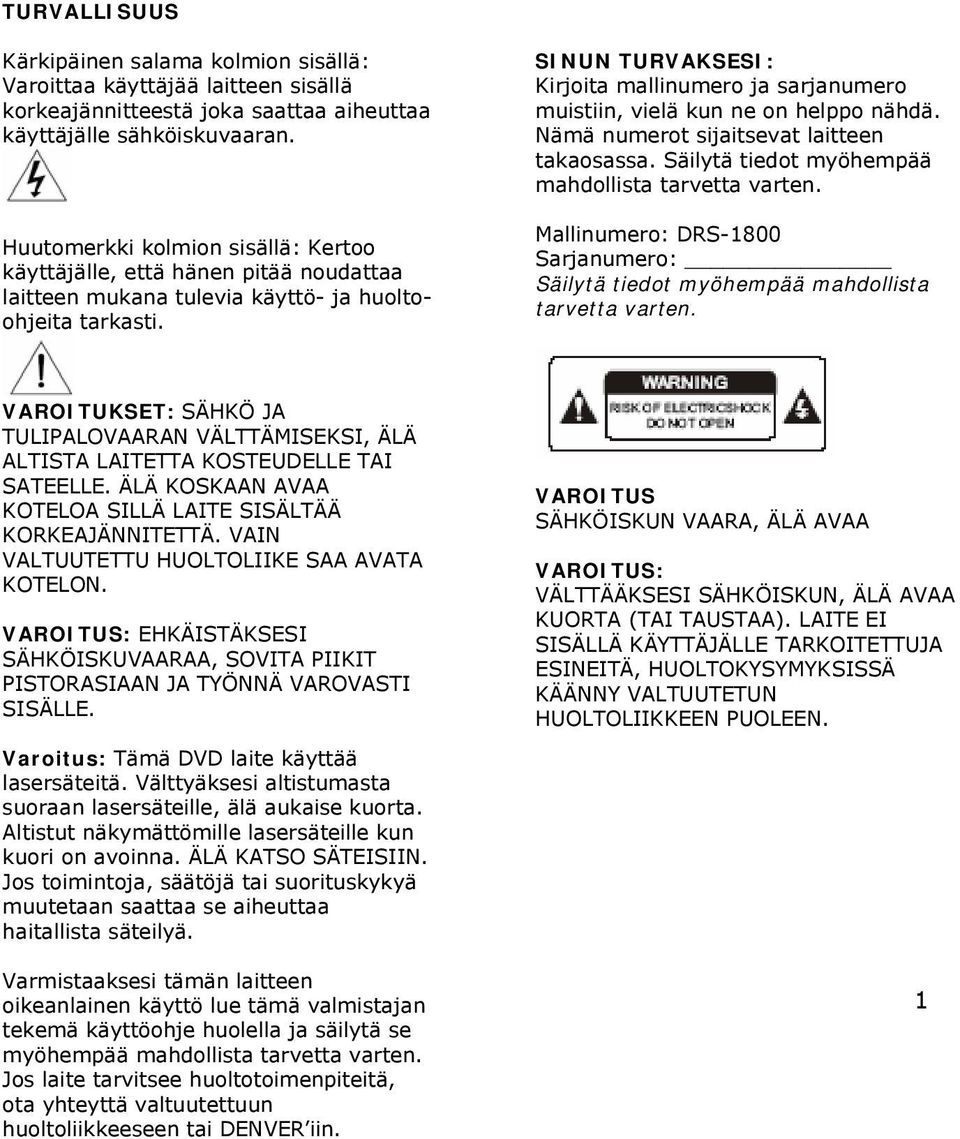

2 TURVALLISUUS Kärkipäinen salama kolmion sisällä: Varoittaa käyttäjää laitteen sisällä korkeajännitteestä joka saattaa aiheuttaa käyttäjälle sähköiskuvaaran. Huutomerkki kolmion sisällä: Kertoo käyttäjälle, että hänen pitää noudattaa laitteen mukana tulevia käyttö- ja huoltoohjeita tarkasti. SINUN TURVAKSESI: Kirjoita mallinumero ja sarjanumero muistiin, vielä kun ne on helppo nähdä. Nämä numerot sijaitsevat laitteen takaosassa. Säilytä tiedot myöhempää mahdollista tarvetta varten. Mallinumero: DRS-1800 Sarjanumero: Säilytä tiedot myöhempää mahdollista tarvetta varten. VAROITUKSET: SÄHKÖ JA TULIPALOVAARAN VÄLTTÄMISEKSI, ÄLÄ ALTISTA LAITETTA KOSTEUDELLE TAI SATEELLE. ÄLÄ KOSKAAN AVAA KOTELOA SILLÄ LAITE SISÄLTÄÄ KORKEAJÄNNITETTÄ. VAIN VALTUUTETTU HUOLTOLIIKE SAA AVATA KOTELON. VAROITUS: EHKÄISTÄKSESI SÄHKÖISKUVAARAA, SOVITA PIIKIT PISTORASIAAN JA TYÖNNÄ VAROVASTI SISÄLLE. Varoitus: Tämä DVD laite käyttää lasersäteitä. Välttyäksesi altistumasta suoraan lasersäteille, älä aukaise kuorta. Altistut näkymättömille lasersäteille kun kuori on avoinna. ÄLÄ KATSO SÄTEISIIN. Jos toimintoja, säätöjä tai suorituskykyä muutetaan saattaa se aiheuttaa haitallista säteilyä. Varmistaaksesi tämän laitteen oikeanlainen käyttö lue tämä valmistajan tekemä käyttöohje huolella ja säilytä se myöhempää mahdollista tarvetta varten. Jos laite tarvitsee huoltotoimenpiteitä, ota yhteyttä valtuutettuun huoltoliikkeeseen tai DENVER iin. VAROITUS SÄHKÖISKUN VAARA, ÄLÄ AVAA VAROITUS: VÄLTTÄÄKSESI SÄHKÖISKUN, ÄLÄ AVAA KUORTA (TAI TAUSTAA). LAITE EI SISÄLLÄ KÄYTTÄJÄLLE TARKOITETTUJA ESINEITÄ, HUOLTOKYSYMYKSISSÄ KÄÄNNY VALTUUTETUN HUOLTOLIIKKEEN PUOLEEN. 1

3 TÄRKEÄÄ - TURVALLISUUS VAROITUS: On tärkeää, että luet, ymmärrät ja noudatat tässä käyttöohjeessa sekä laitteessa olevat ohjeet. Lisälaitteet: Älä koskaan aseta laitetta epävakaalle alustalle, telineelle, kärrylle, hyllylle tai pöydälle. Tuote saattaa tippua ja aiheuttaa henkilö- tai eläinvahinkoja tai laite saattaa vaurioitua pahasti. Aseta vain vakaalle alustalle, telineelle, kärrylle, hyllylle tai pöydälle joka on valmistajan suosittelema tai myyty laitteen mukana. Kaikki laitteen asennukset ja asennuksessa käytettävät tarvikkeet tulee noudattaa laitteen valmistajan ohjeita. Jos laite asetetaan kärryille tulee sitä liikuttaa varovasti. Nopeat pysäytykset, valtava paine ja epätasainen pinta saattavat aiheuttaa laitteen ja kärryn kaatumisen. Kiinnittäminen: Käytä laitteen kiinnittämiseen vain DENVER in suosittelemia lisävarusteita, muut tarvikkeet saattavat aiheuttaa häiriöitä. Puhdistus: Irrota laite aina verkkovirrasta ennen puhdistusta. Älä käytä liuottimia tai aerosolia sisältäviä puhdistusaineita. Käytä puhistukseen vain kosteaa liinaa. Ukonilma: Lisätäksesi laitteen turvallisuutta ukonilmalla tai kun se ei valvonnan alaisena tai kun sitä ei käytetä pitkään aikaan, irrota laite ja/tai antennit kokonaan verkkovirrasta/pistokkeista. Laite saattaa vahingoittua salamaniskusta tai voimalinjojen kautta. Esineet ja nesteet: Älä koskaan laita vieraita esineitä laitteen väleihin, sillä ne saattavat koskettaa korkeajänniteosia, ja aiheuttaa tulipalovaaran tai sähköiskun. Älä koskaan tiputa nestettä laitteen sisälle. Ulkoantenni maadoitus: Jos laite on kytketty ulkoiseen antennipistokkeeseen tai kaapelijärjestelmään varmista, että ne ovat maadoitettu, välttyäksesi ylijänniteaallolta ja staattiselta varaukselta. National Electrical Code in artikkelin 810, ANSI/NPFA 70 mukaan pitää huolehtia kunnollisesta maston ja tukiasemien maadoituksesta. Antennin pääjohdon maadoitus ylijännitteen purkausyksikköön, kokoon ja ukkosjohtimeen, antennin purkausyksikön sijaintiin, ukkosjohtimen elektrodien kytkennät ja vaatimukset maadoituselektrodeille. Ylikuormitus: Älä ylikuormita pistorasiaa, jatkojohtoja tai keskeisiä osia, ne saattavat aiheuttaa tulipalo- tai sähköiskuvaaran. Virta - Johdon suojaus - Sähköjohto tulisi sijoittaa sellaiseen paikkaan että sen päältä ei kävellä tai että sitä ei paineta jotakin vasten, kiinnitä erityistä huomiota johdon tulppaosaan, jatkojohtoihin ja niiden kiinnitys kohtiin. Voimalinjat: Ulkona sijaitsevan antennijärjestelmän ei tulisi sijaita voimalinjan, sähkölähteen, sähkön jakajan tai paikassa jossa se saattaa joutua kosketuksiin voimalähteiden kanssa. Kun ulkoista antennia asennetaan, pidä huolta ettei se kosketa voimalähteitä, sillä niiden kohtaaminen saattaa olla kuolettava. Voimalähteet: Tätä laitetta tulisi käyttää virtalähteissä jotka on mainittu laitteen takaosassa olevassa merkissä. Jos et ole varma kotisi verkkovirrasta, kysy tuotteen välittäjältä tai paikalliselta sähköliikkeeltä. Tuotteet joita tulee käyttää paristojen tai muiden virtalähteiden avulla, katso ohjeet. Tämä DVD kotiteatterilaite käyttää 230V/50Hz. Älä sammuta laitetta heti kun olet käynnistänyt sen, odota vähintään 10 sekuntia. Varaosat: Jos varaosat ovat edellytys. Varmista, että huoltoliike käyttää vain valmistajan suosittelemia osia tai että varaosilla on samat ominaisuudet kun alkuperäisillä osilla. Ei valtuutetut vaihdot saattavat aiheuttaa tulipalo-, sähköisku- tai muun sellaisen vaaran. Turvatarkastus: Kun huolto tai korjaus on suoritettu, pyydä huoltoliikettä suorittamaan turvatarkastus varmistuaksesi, että laite varmasti toimii kunnolla. Huolto: Älä yritä huoltaa laitetta itse avaamalla tai poistamalla koteloa, sillä altistut voimavirralle ja muille vaaroille. käänny aina valtuutetun huoltoliikkeen puoleen. TV järjestelmä: Tämä laite sopii yhteen NTSC ja PAL väritelevisioiden kanssa. Ilmanvaihto: Laitteessa olevat aukot ovat ilmanvaihtoreikiä ja ne varmistavat laitteen oikeanlaisen toiminnan ja suojelevat sitä ylikuumenemiselta. Näitä aukkoja ei saa koskaan tukkia sijoittamalla laitetta sängylle, sohvalle, matolle tai muille vastaaville pinnoille. Tätä laitetta ei saa sijoittaa kirjahyllyyn tai kaappiin, jos kunnollista ilmanvaihtomahdollisuutta ei pystytä järjestämään. Älä sijoita laitetta lämpölähteiden läheisyyteen kuten lämpöpatterin, uunin, takan tai muun vastaavan läheisyyteen. Vesi ja kosteus: Älä käytä laitetta paikassa jossa on vettä tai kosteutta kuten, saunassa, kylpyhuoneessa, pesukoneen, pesualtaan tai uima-altaan läheisyydessä. Jos laitteessa ilmenee kostetutta, poista levy, irrota johto pistorasiasta ja anna laitteen kuivua 2 3 tuntia. Siihen mennessä laite on lämmennyt ja kosteus haihtunut. TEKNISET TIEDOT DVD soitin TV järjestelmä NTSC/PAL Yhteensopivat levyt DVD, CD, MP3, CD-R, CD-RW Resoluutiosuhde Enemmän kuin 500 juovaa VIDEO S/N suhde 65dB Taajuusvaste fs (96kHz/24bit) 4Hz- 44 khz:+/-2db Audio S/N suhde 95dB Vääristymissuhde <0.01 % D/A muunnin 192kHz/24bit Video ulos Y: 1Vp-p (75Ω) C: 0.3Vp-p (75Ω) Audio ulos 5.1 kanava Digitaali Audio ulostulo Optinen, koaksiaalinen Kytkennät SCART, CVBS S-video, 2 kanavaa ulostulo FM viritin Viritysalue S/N suhde Monofoninen Stereo MHz >46dB >46dB >50dB (DIN) Selektiivisyys 50dB THD Monofoninen 2 % Stereo 3 % Taajuusvaste 30Hz-10kHz +/- 1dB Stereo resoluutio 35dB (1kHz) 30dB (100Hz-10kHz) AM viritin Viritysalue kHz S/N suhde 35dB TDH 3 % Vahvistin Häiriörajoitteinen ulostuloteho: Pääkaiutin 10W+10W (6Ω) Surround -kaiutin 10W+10W (6Ω) Keskikaiutin 10W (6Ω) Subwoofer 20W (8Ω) Taajuusvaste: Pääkaiutin 200Hz-20kHz +/- 3dB Surround -kaiutin 200Hz-20kHz +/- 3dB Keskikaiutin 200Hz-20kHz +/- 3dB Subwoofer 20Hz-200Hz +/- 3dB S/N suhde > 76dB Sisäänmenoherkkyys 350mv, 47K Kanavaresoluutio >30dB (normaali) Kaukosäädin Lähetin Infrapuna Signaalialue Noin 15 Virtalähde 2 AAA paristoa Yleistä Virtalähde Virrankulutus AC 230/50Hz 90W Koska tuote on jatkuvan kehittelyn alla, pidätämme oikeudet tuotteen ulkonäöllisiin ja teknisiin muutoksiin, ilman minkäänlaisia ehtoja. 27

4 JPEG FILE JPEG on käytetyin tapa tallentaa pakattuja tiedostoja. Vaikka kuva olisi pakattu kertaa pienempään kokoon, voivat ne olla hyviä. Useimmat ohjelmistot tukevat pakkausmuotoa, sillä on pieni koko ja helppo käyttää. Tämä laite pystyy lukemaan JPEG -tiedostoja jotka ovat dc-levyllä. Paina asiaan kuuluvaa painiketta päästäksesi valikkoon: 1. Aseta levy oikein koteloon ja laite alkaa tiedostojen haun. 2. Paina numeropainiketta valitaksesi kuvan. 3. Kuvat näkyvät vain kun painetaan numero painikkeita. Valitse näyttö valikosta: 1. Aseta levy, laite aloittaa tiedostojen haun ja päävalikko näkyy näytössä, paina numeropainiketta 1 valitaksesi kuvan, paina PLAY painiketta varmistaaksesi. 2. Paina nuolipainikkeita valitaksesi kuvan ja paina PLAY painiketta. 3. STOP tilassa, paina nuolipainikkeita valitaksesi jokin muu kuva. 4. STOP tilassa, valitse ensimmäinen tiedosto oikealta, paina PLAY painiketta palataksesi ylävalikkoon. VIANETSINTÄ Tämä kätevä vianetsintä opas säästä sinun aikaasi DVD laitteesta vikaa etsiessäsi. Jos ongelma ei ole listassa mukana tai ehdotettu ratkaisu ei korjaa ongelmaa, ota yhteyttä jälleenmyyjään 12 kuukauden kuluessa ostopäivästä. Ongelma ja sen ratkaisu Ei virtaa 1. Tarkasta, että laitteen johto on kytketty oikein/kunnolla pistorasiaan. Ei ääntä 1. Tarkasta, että kytkennät DVD laitteen ja TV:n, vahvistimen tai jonkin toisen laitteeseen kytketyn laitteen välillä on tehty oikein. 2. Tarkasta, että TV ja vahvistin ovat oikeassa toiminnossa. Ei kuvaa 1. Tarkasta, että kytkennät DVD laitteen ja TV:n tai jonkin toisen laitteeseen kytketyn laiteen välillä on tehty oikein. 2. Varmista, että TV on päällä. Levy ei soi 1. Varmista, että levy on asetettu koteloon etikettipuoli ylöspäin. 2. Varmista, että levy on puhdas. 3. Varmista, että levy on asetettu koteloon ohjeiden mukaisesti. 4. Varmista, että katselunesto ei ole käytössä. 5. Varmista, että levyn käyttö on sallittu tällä alueella. Kaukosäädin ei toimi 1. Paristot ovat huonot: vaihda ne uusiin. 2. Poista esteet kaukosäätimen ja laitteen väliltä. 3. Osoita kaukosäätimellä laitteen sensoriin ja paina. Kuvahäiriö 1. Tarkasta, että levy on puhdas. 2. Tätä laitetta hallitsee mikrotietokone ja saattaa olla että se pitää nollata. Katkaise virta, odota useampia sekunteja ja kytke virta päälle uudelleen. Ei värikuvaa 1. Tarkasta, että S-yhdistin ei ole vahingoittunut. (vääntynyt piikki). MP3 levy ei toimi 1. Käytä toista ohjelmistoa levyä tehtäessä, käyttämäsi ohjelmisto ei sovi yhteen laitteen ohjelmiston kanssa. 2. Käytä uudempaa versiota ohjelmistosta kuten, Audio Station 4, Easy CD Creator, TO ast Titanium, jne. 3. Varmista, että MP3 tiedostoa ei ole koodattu muulle vaihtuvalle bittisuhteelle kuin mitä Real Networks edellyttää. SISÄLLYSLUETTELO Varotoimet 1 Turvallisuus tiedot 2 Sisällysluettelo 3 Tietoja DVD laitteesta 4 Paras sijainti 4 Selkeä kuva 4 Soitettavat levyt 4 Digitaali Audio ulostulo 4 Laser-pään ylijännite-suoja 4 Levyn käyttö 5 Käsittely 5 Puhdistus 5 Säilytys 5 Etu- ja takapaneeli 6 Etupaneeli 6 Takapaneeli 6 Kaukosäädin 7 Kaukosäätimen käyttö 8 Laiteen kytkennät 9 Kaiuttimet 10 Kaiuttimien järjestys 10 Kaiuttimien kytkentä 11 Antennin kytkentä 12 Virran kytkentä 13 Radion käyttö 14 DVD:n perustoiminnot 15 Toiminnot 16 Järjestelmän asetukset 19 DVD valikkoasetukset 19 Yleisasetukset 19 Kielet 20 Video asetukset 21 Audio asetukset 22 Audion lisäasetukset 23 Luokitukset 24 Audio asetukset 20 Kaiutin asetukset 20 Spdif asetukset 21 Dolby Digital asetukset 22 3D prosessi 22 MP3 toiminto 25 JPEG tiedostot 26 Vianetsintä 26 Tekniset tiedot

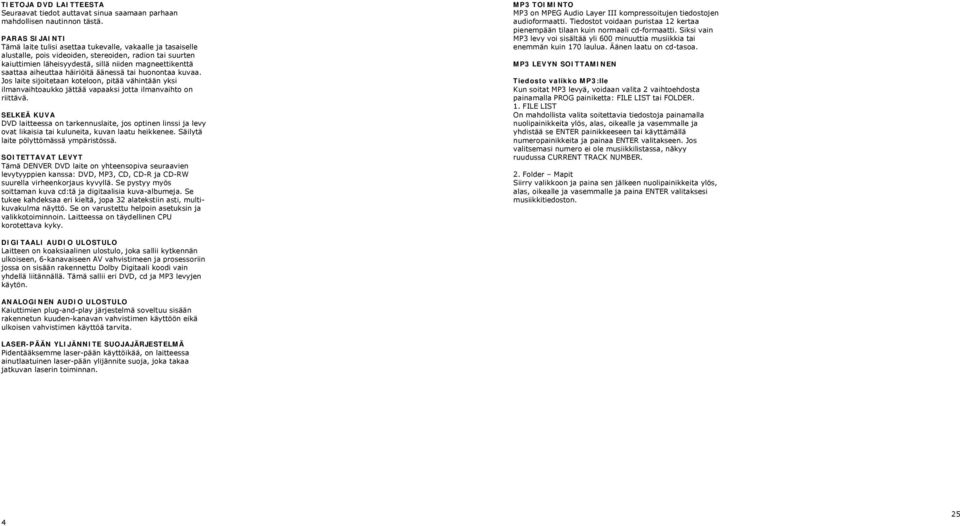

5 TIETOJA DVD LAITTEESTA Seuraavat tiedot auttavat sinua saamaan parhaan mahdollisen nautinnon tästä. PARAS SIJAINTI Tämä laite tulisi asettaa tukevalle, vakaalle ja tasaiselle alustalle, pois videoiden, stereoiden, radion tai suurten kaiuttimien läheisyydestä, sillä niiden magneettikenttä saattaa aiheuttaa häiriöitä äänessä tai huonontaa kuvaa. Jos laite sijoitetaan koteloon, pitää vähintään yksi ilmanvaihtoaukko jättää vapaaksi jotta ilmanvaihto on riittävä. SELKEÄ KUVA DVD laitteessa on tarkennuslaite, jos optinen linssi ja levy ovat likaisia tai kuluneita, kuvan laatu heikkenee. Säilytä laite pölyttömässä ympäristössä. SOITETTAVAT LEVYT Tämä DENVER DVD laite on yhteensopiva seuraavien levytyyppien kanssa: DVD, MP3, CD, CD-R ja CD-RW suurella virheenkorjaus kyvyllä. Se pystyy myös soittaman kuva cd:tä ja digitaalisia kuva-albumeja. Se tukee kahdeksaa eri kieltä, jopa 32 alatekstiin asti, multikuvakulma näyttö. Se on varustettu helpoin asetuksin ja valikkotoiminnoin. Laitteessa on täydellinen CPU korotettava kyky. MP3 TOIMINTO MP3 on MPEG Audio Layer III kompressoitujen tiedostojen audioformaatti. Tiedostot voidaan puristaa 12 kertaa pienempään tilaan kuin normaali cd-formaatti. Siksi vain MP3 levy voi sisältää yli 600 minuuttia musiikkia tai enemmän kuin 170 laulua. Äänen laatu on cd-tasoa. MP3 LEVYN SOITTAMINEN Tiedosto valikko MP3:lle Kun soitat MP3 levyä, voidaan valita 2 vaihtoehdosta painamalla PROG painiketta: FILE LIST tai FOLDER. 1. FILE LIST On mahdollista valita soitettavia tiedostoja painamalla nuolipainikkeita ylös, alas, oikealle ja vasemmalle ja yhdistää se ENTER painikkeeseen tai käyttämällä numeropainikkeita ja painaa ENTER valitakseen. Jos valitsemasi numero ei ole musiikkilistassa, näkyy ruudussa CURRENT TRACK NUMBER. 2. Folder Mapit Siirry valikkoon ja paina sen jälkeen nuolipainikkeita ylös, alas, oikealle ja vasemmalle ja paina ENTER valitaksesi musiikkitiedoston. DIGITAALI AUDIO ULOSTULO Laitteen on koaksiaalinen ulostulo, joka sallii kytkennän ulkoiseen, 6-kanavaiseen AV vahvistimeen ja prosessoriin jossa on sisään rakennettu Dolby Digitaali koodi vain yhdellä liitännällä. Tämä sallii eri DVD, cd ja MP3 levyjen käytön. ANALOGINEN AUDIO ULOSTULO Kaiuttimien plug-and-play järjestelmä soveltuu sisään rakennetun kuuden-kanavan vahvistimen käyttöön eikä ulkoisen vahvistimen käyttöä tarvita. LASER-PÄÄN YLIJÄNNITE SUOJAJÄRJESTELMÄ Pidentääksemme laser-pään käyttöikää, on laitteessa ainutlaatuinen laser-pään ylijännite suoja, joka takaa jatkuvan laserin toiminnan. 4 25

6 JÄRJESTELMÄASETUKSET Pink Noise Asetus Pink Noise on testi ääni jonka on pois päältä (OFF) ja voit valita LEFT, CENTER, RIGHT, RIGHT SURROUND ja LEFT SURROUND kanavista. A. Stop tilassa, paina SETUP painiketta. B. Valitset More Audio ja paina ENTER. C. Valitse Pink Noise ja paina ENTER. D. Valitse haluamasi Pink Noise asetus ja paina ENTER. Tästä toiminnosta voit valita LEFT, CENTER, RIGHT, RIGHT SURROUND ja LEFT SURROUND kanavien väliltä. E. Paina SETUP tallentaaksesi valintasi ja poistuaksesi toiminnosta. DRC asetukset DRC on Dynamic Range Control. A. Stop tilassa, paina SETUP painiketta. B. Valitset More Audio ja paina ENTER. C. Valitse DRC ja paina ENTER. D. Valitse haluamasi DRC asetus ja paina ENTER. Voit valita ON tai OFF -tilan. E. Paina SETUP tallentaaksesi valintasi ja poistuaksesi toiminnosta. Luokitukset Luokitusvalikko sallii sinun estää soiton tiettyjen tasojen avulla. Salasanan ja Luokituksen asettaminen DVD sallii sinun estää sopimattomien kohtausten katselun salasana luokitusjärjestelmän avulla (kaikki levyt eivät pysty suorittamaan tätä toimintoa). A. Stop tilassa, paina SETUP painiketta. B. Valitset Rating ja paina ENTER. C. Valitse Rating ja paina ENTER painiketta toistuvasti luokitus 1 (alhaisin rajoitus) 8 (korkein rajoitus). Jos salasana on o asetettu, lukon kuva näkyy näytöllä. Et voi asettaa luokitusta ennen kuin olet valinnut oikean salasanan käyttämällä numeropainikkeita. D. Valitse PASSWORD kohta. E. Syötä 4-numeroinen salasana ja paina ENTER painiketta. Näytöllä oleva lavonainen lukko sulkeutuu ja näin luokitus ja salasana on asetettu. F. Paina SETUP tallentaaksesi valintasi ja poistuaksesi toiminnosta. LEVYJEN KÄYTTÖ Tältä sivulta löydät arvokasta tietoa koskien levyjen käsittelyä, puhdistusta ja säilyttämistä. Käsittely - Älä kosketa levyn soitettavaa puolta - Älä kiinnitä paperia tai teippiä levyyn - Älä kiinnitä tai kirjoita pinnalle. Vältä myös sormenjälkiä. - Säilytä levy aina suorassa ja omassa kotelossaan. Puhdistus - Sormenjäljet ja lika saattaa aiheuttaa kuva ja/tai äänihäiriöitä. Puhdista levy sen keskeltä reunoille suuntautuvin liikkein. Pidä levyt aina puhtaina. - Jos et voi pyyhkiä likaa pois, käytä kostutettua liinaa ja kuivaa lopuksi kuivalla liinalla. - Älä käytä minkäänlaisia liuottimia, kuten: tinneriä, bensiiniä, saatavilla olevia puhdistusaineita tai LP-levyjen antistaattisia suihkeita. Säilytys - Älä säilytä levyä paikassa jossa se joutuu kosketuksiin suoran auringonvalon tai jonkin muun lämmönlähteen kanssa. - Älä säilytä levyä kosteassa ja pölyisessä paikassa. - Säilytä levyt pystyasennossa. Pinoaminen tai esineiden sijoittaminen levyjen päälle saattaa vahingoittaa niitä. HUOM: Valmistaja ei vastaa tässä laitteessa käytettäville levyille koituvista vahingoista tai vahingoista jotka johtuvat väärästä käsittelystä, puhdistuksesta tai säilytyksestä. Kaikki DVD levyt eivät ole luokiteltuja. DVD levyt joissa on korkeammat luokitukset kuin mitä olet asettanut, eivät toimi ilman oikeaa salasanaa. 5 Jos unohdat salasanasi, valitse 0000 ja laite palaa tehtaan asetuksiin. Pidä salasana pois lasten ulottuvilta jos katselunesto halutaan pitää päällä.

7 ETU- JA TAKA PANEELI ETUPANEELIN TOIMINNOT 1. POWER Ennen johdon kytkemistä pistorasiaan, varmista että kaikki kytkennät on tehty kunnolla. Sen jälkeen voit varovasti kytkeä pistokkeen pistorasiaan. Paina POWER painiketta ja laite menee päälle. Kun laite on käynnistetty, saatavat lyhyet aallot aiheuttaa häiriöitä muissa piirin laitteissa. Jos tällaista ilmenee, kytke laite toiseen piiriin. 2. OPEN / CLOSE Käytä tätä painiketta avataksesi ja sulkeaksesi levykotelo kun DVD:tä käytetään. Se on pois käytöstä kun muista signaalilähteitä on käytössä. Kun käytetään Tuner toimintoa, tätä painiketta käytetään uudelleen asetukseen tai säätämiseen. 3. PLAY / PAUSE / AUTO Paina painiketta soiton aloittamiseen kun olet DVD toiminnoissa. Kun käytetään Tuner toimintoa, voit käyttää painiketta automaattiseen hakuun. TAKAPANEELIN TOMINNOT 1. ANTENNI Käytä sisällä olevan FM tai AM kehäantennin kytkemiseen. 2. AUX IN Kytke sisään meno molempiin aux 1 ja 2 musiikki lähteisiin. 3. AUDIO OUT Käytä sekä oikean ja vasemman kanavan kytkemiseen kuin myös Subwooferin ulostulona. 4. VIDEO OUTPUT 5. S-VIDEO OUTPUT 6. REAR Käytä kytkeäksesi vasemman ja oikean Surround Sound kaiuttimen neljä liitintä PREV / DOWN Kun käytetään DVD:tä, tätä painamalla voit siirtyä edelliseen kappaleeseen. Viritystilassa voit käyttää sitä radiokanavan hakemiseen (asteikolla alas päin). 5. NEXT / UP Kun käytetään DVD:tä, tätä painamalla voit siirtyä seuraavaan kappaleeseen. Viritystilassa voit käyttää sitä radiokanavan hakemiseen (asteikolla ylös päin). 6. INPUT SIGNAL SOURCE Tällä painikkeella voit valita oikean sisään meno signaalilähteen. (Huom. Valittu sisään meno kommunikoi valitun takapaneelista valitun sisään meno liittimen kanssa.) 7. VOLUME Tällä säädät äänenvoimakkuutta. Se hallitsee kaikkia kuutta kanavaa samanaikaisesti. 7. FRONT / MAIN Käytä kytkeäksesi vasemman ja oikean etu- tai pääkaiuttimen neljä liitintä. 8. CENTER / SUBWOOFER Käytä kytkeäksesi keskikaiuttimen ja Subwooferin neljä liitintä. 9. KOAKSIAALINEN ULOSTULO V / 50Hz Tämä laite toimii AC sähköjohdolla. Varmista, että piikit ovat kuivat ennen kuin kytket laitteen pistorasiaan, älä jatka johtoa tai astu sen päälle. 11. SCART OUTPUT 12. OPTINEN OUTPUT JÄRJESTELMÄASETUKSET Mp3 asetukset Noudata seuraavia kohtia asettaaksesi digitaalisen Audion muodon MP3 raidoille (huom. analoginen muoto on 2 kanavainen). A. Audio tilassa paina SETUP. B. Valitse Audio ja paina ENTER. C. Valitse MP3 ja paina ENTER. D. Aseta digitaalinen ulostulo: PCM - (perusasetus) 2 kanavainen digitaaliulostulo optisesta/koaksiaalisesta audio ulostulosta, esim. minidisc. OFF - poistaa MP3 digitaalinen ulostulo. E. Paina SETUP painiketta tallentaaksesi ja poistuaksesi valikosta. Muut asetukset Noudata seuraavia kohtia asettaaksesi analoginen ja digitaalinen audio: A. STOP tilassa paina SETUP. B. Valitse Audio ja paina ENTER. C. Valitse Dolby D ja paina ENTER. D. Aseta analoginen ulostulo: 2 channel (perusasetus) - 2 kanavainen ulostulo optisesta/koaksiaalisesta stereo audio ulostulosta, esim. VCR tai TV. E. Aseta Digitaalinen ulostulo (optinen): PCM (perusasetus) 2 kanavainen digitaaliulostulo optisesta/koaksiaalisesta audio ulostulosta, esim. minidisc. RAW 2 kanavainen ulostulo digitaaliselle bittivirralle optisesta/koaksiaalisesta audio ulostulosta, esim. ulkoinen vahvistin. OFF poistaa cd others audio ulostulon. F. Paina SETUP painiketta tallentaaksesi ja poistuaksesi valikosta. Lisää Audio asetuksia More Audio menu sisältää Prologic ja Subwoofer asetukset. Prologic asetukset DVD soittimessa on sisään rakennettu Dolby Prologic dekooderi Surround Soundin tuottamiseksi PCM (stereo) lähteelle, 5.1 kanavaisesta analogi Audion ulostulosta. A. STOP tilassa paina SETUP. B. Valitse Audio ja paina ENTER. C. Valitse Prologic ja paina ENTER. D. Valitse haluttu Prologic asetus ja paina ENTER: AUTO Stereo audio kappaleet soitetaan Dolby Prologic tavalla. ON Kaikki audio kappaleet soitetaan Dolby Prologic tavalla. OFF (perusasetus) - Dolby Prologic dekoodaus ei ole käytössä. E. Paina SETUP painiketta tallentaaksesi ja poistuaksesi valikosta. Subwoofer asetukset Sinun pitää osoittaa valikossa että kuuluuko audio järjestelmään Subwoofer vaiko ei (1 in 5.1 surround sound). A. STOP tilassa paina SETUP. B. Valitse Audio ja paina ENTER. C. Valitse More Audio ja paina ENTER. D. Valitse haluttu Prologic asetus ja paina ENTER: ON (perusasetus) osoittaa, että LFE (matala taajuuksinen) Subwoofer on käytössä. E. Paina SETUP painiketta tallentaaksesi ja poistuaksesi valikosta. 23

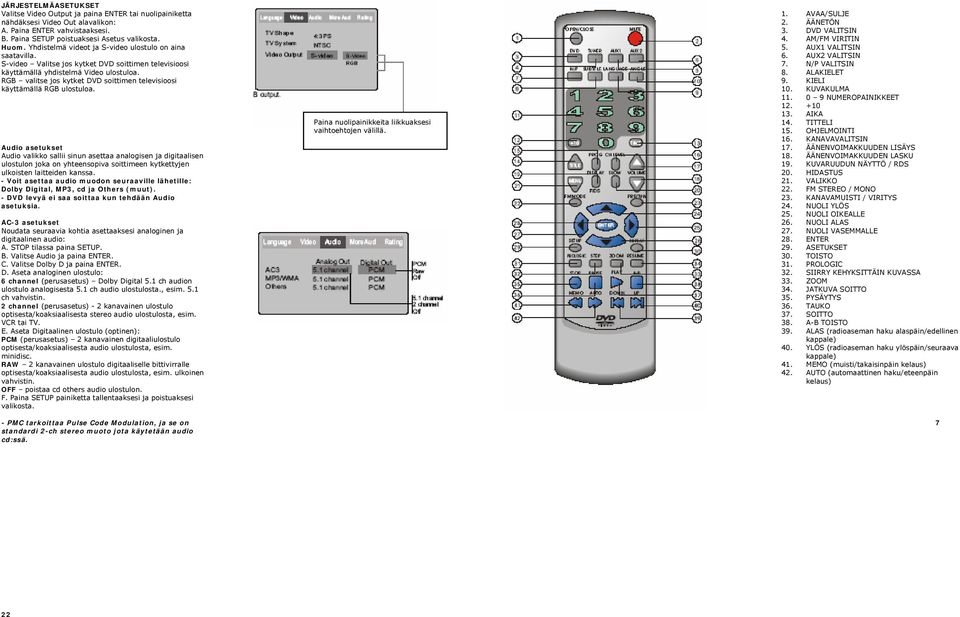

8 JÄRJESTELMÄASETUKSET Valitse Video Output ja paina ENTER tai nuolipainiketta nähdäksesi Video Out alavalikon: A. Paina ENTER vahvistaaksesi. B. Paina SETUP poistuaksesi Asetus valikosta. Huom. Yhdistelmä videot ja S-video ulostulo on aina saatavilla. S-video Valitse jos kytket DVD soittimen televisioosi käyttämällä yhdistelmä Video ulostuloa. RGB valitse jos kytket DVD soittimen televisioosi käyttämällä RGB ulostuloa. Audio asetukset Audio valikko sallii sinun asettaa analogisen ja digitaalisen ulostulon joka on yhteensopiva soittimeen kytkettyjen ulkoisten laitteiden kanssa. - Voit asettaa audio muodon seuraaville lähetille: Dolby Digital, MP3, cd ja Others (muut). - DVD levyä ei saa soittaa kun tehdään Audio asetuksia. AC-3 asetukset Noudata seuraavia kohtia asettaaksesi analoginen ja digitaalinen audio: A. STOP tilassa paina SETUP. B. Valitse Audio ja paina ENTER. C. Valitse Dolby D ja paina ENTER. D. Aseta analoginen ulostulo: 6 channel (perusasetus) Dolby Digital 5.1 ch audion ulostulo analogisesta 5.1 ch audio ulostulosta., esim. 5.1 ch vahvistin. 2 channel (perusasetus) - 2 kanavainen ulostulo optisesta/koaksiaalisesta stereo audio ulostulosta, esim. VCR tai TV. E. Aseta Digitaalinen ulostulo (optinen): PCM (perusasetus) 2 kanavainen digitaaliulostulo optisesta/koaksiaalisesta audio ulostulosta, esim. minidisc. RAW 2 kanavainen ulostulo digitaaliselle bittivirralle optisesta/koaksiaalisesta audio ulostulosta, esim. ulkoinen vahvistin. OFF poistaa cd others audio ulostulon. F. Paina SETUP painiketta tallentaaksesi ja poistuaksesi valikosta. - PMC tarkoittaa Pulse Code Modulation, ja se on standardi 2-ch stereo muoto jota käytetään audio cd:ssä. Paina nuolipainikkeita liikkuaksesi vaihtoehtojen välillä. 1. AVAA/SULJE 2. ÄÄNETÖN 3. DVD VALITSIN 4. AM/FM VIRITIN 5. AUX1 VALITSIN 6. AUX2 VALITSIN 7. N/P VALITSIN 8. ALAKIELET 9. KIELI 10. KUVAKULMA NUMEROPAINIKKEET AIKA 14. TITTELI 15. OHJELMOINTI 16. KANAVAVALITSIN 17. ÄÄNENVOIMAKKUUDEN LISÄYS 18. ÄÄNENVOIMAKKUUDEN LASKU 19. KUVARUUDUN NÄYTTÖ / RDS 20. HIDASTUS 21. VALIKKO 22. FM STEREO / MONO 23. KANAVAMUISTI / VIRITYS 24. NUOLI YLÖS 25. NUOLI OIKEALLE 26. NUOLI ALAS 27. NUOLI VASEMMALLE 28. ENTER 29. ASETUKSET 30. TOISTO 31. PROLOGIC 32. SIIRRY KEHYKSITTÄIN KUVASSA 33. ZOOM 34. JATKUVA SOITTO 35. PYSÄYTYS 36. TAUKO 37. SOITTO 38. A-B TOISTO 39. ALAS (radioaseman haku alaspäin/edellinen kappale) 40. YLÖS (radioaseman haku ylöspäin/seuraava kappale) 41. MEMO (muisti/takaisinpäin kelaus) 42. AUTO (automaattinen haku/eteenpäin kelaus) 7 22

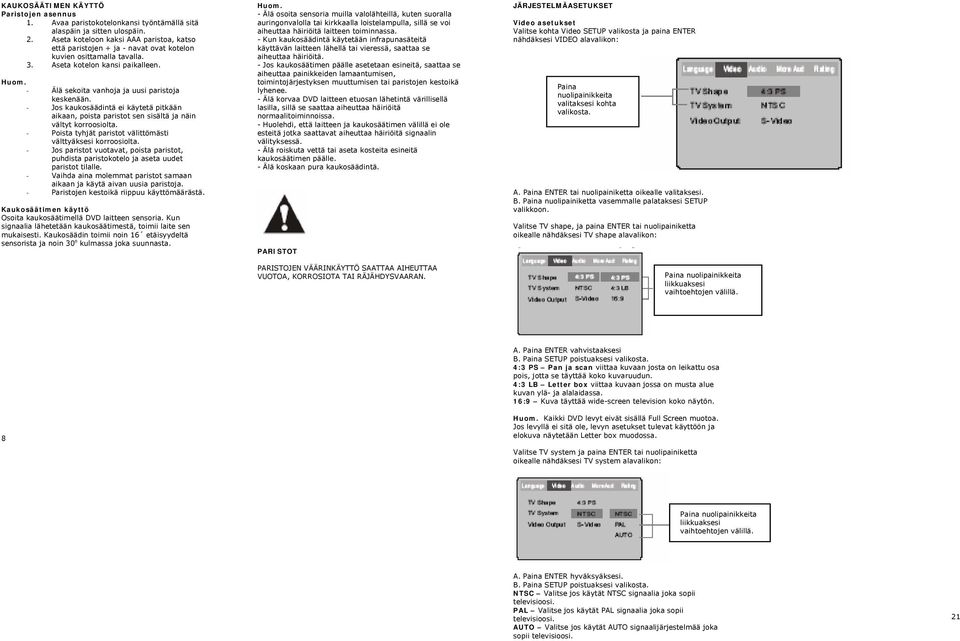

9 KAUKOSÄÄTIMEN KÄYTTÖ Paristojen asennus 1. Avaa paristokotelonkansi työntämällä sitä alaspäin ja sitten ulospäin. 2. Aseta koteloon kaksi AAA paristoa, katso että paristojen + ja - navat ovat kotelon kuvien osittamalla tavalla. 3. Aseta kotelon kansi paikalleen. Huom. - Älä sekoita vanhoja ja uusi paristoja keskenään. - Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot sen sisältä ja näin vältyt korroosiolta. - Poista tyhjät paristot välittömästi välttyäksesi korroosiolta. - Jos paristot vuotavat, poista paristot, puhdista paristokotelo ja aseta uudet paristot tilalle. - Vaihda aina molemmat paristot samaan aikaan ja käytä aivan uusia paristoja. - Paristojen kestoikä riippuu käyttömäärästä. Kaukosäätimen käyttö Osoita kaukosäätimellä DVD laitteen sensoria. Kun signaalia lähetetään kaukosäätimestä, toimii laite sen mukaisesti. Kaukosäädin toimii noin 16 etäisyydeltä sensorista ja noin 30 o kulmassa joka suunnasta. Huom. - Älä osoita sensoria muilla valolähteillä, kuten suoralla auringonvalolla tai kirkkaalla loistelampulla, sillä se voi aiheuttaa häiriöitä laitteen toiminnassa. - Kun kaukosäädintä käytetään infrapunasäteitä käyttävän laitteen lähellä tai vieressä, saattaa se aiheuttaa häiriöitä. - Jos kaukosäätimen päälle asetetaan esineitä, saattaa se aiheuttaa painikkeiden lamaantumisen, toimintojärjestyksen muuttumisen tai paristojen kestoikä lyhenee. - Älä korvaa DVD laitteen etuosan lähetintä värillisellä lasilla, sillä se saattaa aiheuttaa häiriöitä normaalitoiminnoissa. - Huolehdi, että laitteen ja kaukosäätimen välillä ei ole esteitä jotka saattavat aiheuttaa häiriöitä signaalin välityksessä. - Älä roiskuta vettä tai aseta kosteita esineitä kaukosäätimen päälle. - Älä koskaan pura kaukosäädintä. PARISTOT PARISTOJEN VÄÄRINKÄYTTÖ SAATTAA AIHEUTTAA VUOTOA, KORROSIOTA TAI RÄJÄHDYSVAARAN. JÄRJESTELMÄASETUKSET Video asetukset Valitse kohta Video SETUP valikosta ja paina ENTER nähdäksesi VIDEO alavalikon: Paina nuolipainikkeita valitaksesi kohta valikosta. A. Paina ENTER tai nuolipainiketta oikealle valitaksesi. B. Paina nuolipainiketta vasemmalle palataksesi SETUP valikkoon. Valitse TV shape, ja paina ENTER tai nuolipainiketta oikealle nähdäksesi TV shape alavalikon: 21 Paina nuolipainikkeita liikkuaksesi vaihtoehtojen välillä. 8 A. Paina ENTER vahvistaaksesi B. Paina SETUP poistuaksesi valikosta. 4:3 PS Pan ja scan viittaa kuvaan josta on leikattu osa pois, jotta se täyttää koko kuvaruudun. 4:3 LB Letter box viittaa kuvaan jossa on musta alue kuvan ylä- ja alalaidassa. 16:9 Kuva täyttää wide-screen television koko näytön. Huom. Kaikki DVD levyt eivät sisällä Full Screen muotoa. Jos levyllä ei sitä ole, levyn asetukset tulevat käyttöön ja elokuva näytetään Letter box muodossa. Valitse TV system ja paina ENTER tai nuolipainiketta oikealle nähdäksesi TV system alavalikon: Paina nuolipainikkeita liikkuaksesi vaihtoehtojen välillä. A. Paina ENTER hyväksyäksesi. B. Paina SETUP poistuaksesi valikosta. NTSC Valitse jos käytät NTSC signaalia joka sopii televisioosi. PAL Valitse jos käytät PAL signaalia joka sopii televisioosi. AUTO Valitse jos käytät AUTO signaalijärjestelmää joka sopii televisioosi. 21

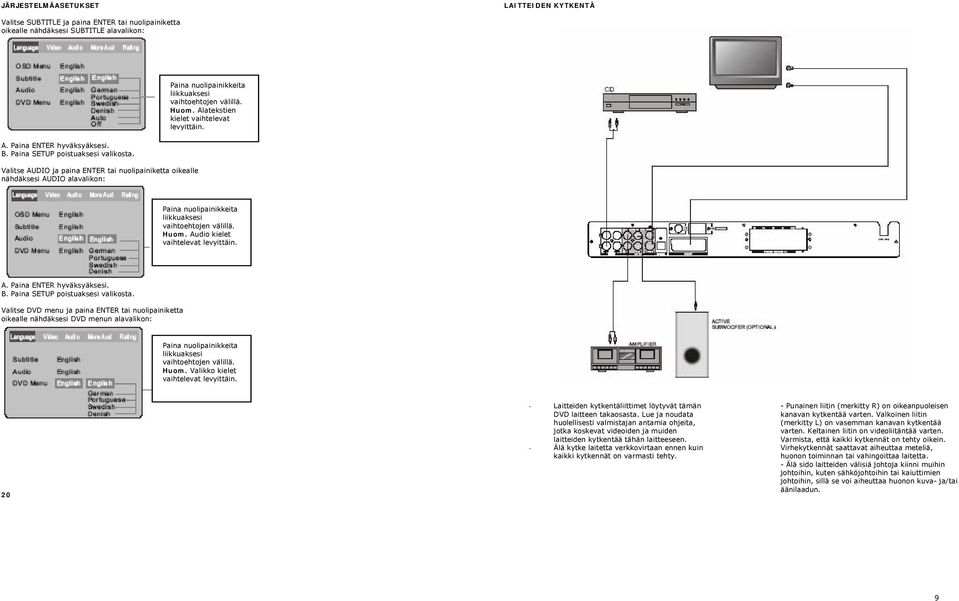

10 JÄRJESTELMÄASETUKSET LAITTEIDEN KYTKENTÄ Valitse SUBTITLE ja paina ENTER tai nuolipainiketta oikealle nähdäksesi SUBTITLE alavalikon: Paina nuolipainikkeita liikkuaksesi vaihtoehtojen välillä. Huom. Alatekstien kielet vaihtelevat levyittäin. A. Paina ENTER hyväksyäksesi. B. Paina SETUP poistuaksesi valikosta. Valitse AUDIO ja paina ENTER tai nuolipainiketta oikealle nähdäksesi AUDIO alavalikon: Paina nuolipainikkeita liikkuaksesi vaihtoehtojen välillä. Huom. Audio kielet vaihtelevat levyittäin. A. Paina ENTER hyväksyäksesi. B. Paina SETUP poistuaksesi valikosta. Valitse DVD menu ja paina ENTER tai nuolipainiketta oikealle nähdäksesi DVD menun alavalikon: Paina nuolipainikkeita liikkuaksesi vaihtoehtojen välillä. Huom. Valikko kielet vaihtelevat levyittäin Laitteiden kytkentäliittimet löytyvät tämän DVD laitteen takaosasta. Lue ja noudata huolellisesti valmistajan antamia ohjeita, jotka koskevat videoiden ja muiden laitteiden kytkentää tähän laitteeseen. - Älä kytke laitetta verkkovirtaan ennen kuin kaikki kytkennät on varmasti tehty. - Punainen liitin (merkitty R) on oikeanpuoleisen kanavan kytkentää varten. Valkoinen liitin (merkitty L) on vasemman kanavan kytkentää varten. Keltainen liitin on videoliitäntää varten. Varmista, että kaikki kytkennät on tehty oikein. Virhekytkennät saattavat aiheuttaa meteliä, huonon toiminnan tai vahingoittaa laitetta. - Älä sido laitteiden välisiä johtoja kiinni muihin johtoihin, kuten sähköjohtoihin tai kaiuttimien johtoihin, sillä se voi aiheuttaa huonon kuva- ja/tai äänilaadun. 9

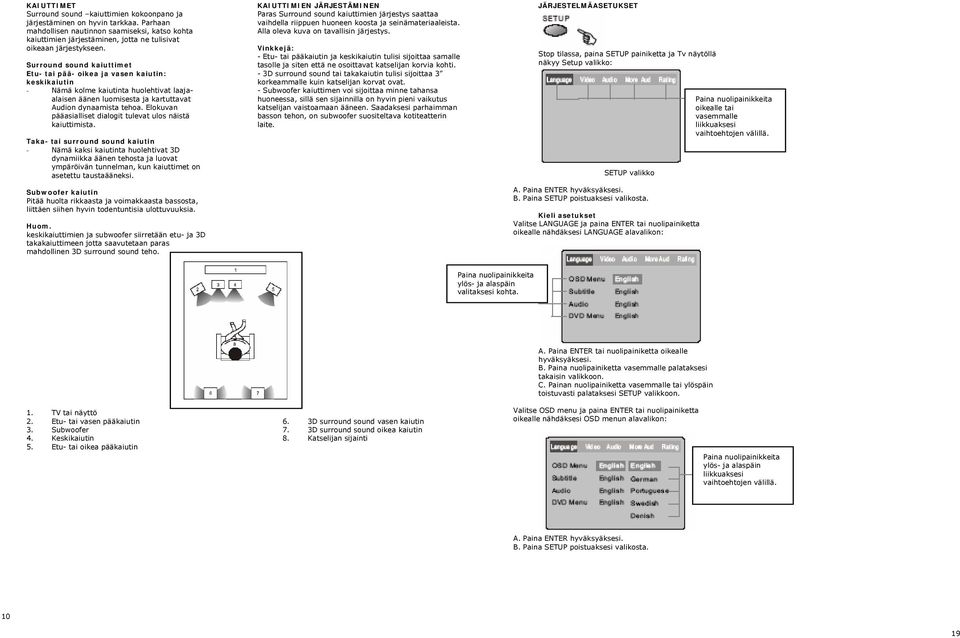

11 KAIUTTIMET Surround sound kaiuttimien kokoonpano ja järjestäminen on hyvin tarkkaa. Parhaan mahdollisen nautinnon saamiseksi, katso kohta kaiuttimien järjestäminen, jotta ne tulisivat oikeaan järjestykseen. Surround sound kaiuttimet Etu- tai pää- oikea ja vasen kaiutin: keskikaiutin - Nämä kolme kaiutinta huolehtivat laajaalaisen äänen luomisesta ja kartuttavat Audion dynaamista tehoa. Elokuvan pääasialliset dialogit tulevat ulos näistä kaiuttimista. Taka- tai surround sound kaiutin - Nämä kaksi kaiutinta huolehtivat 3D dynamiikka äänen tehosta ja luovat ympäröivän tunnelman, kun kaiuttimet on asetettu taustaääneksi. Subwoofer kaiutin Pitää huolta rikkaasta ja voimakkaasta bassosta, liittäen siihen hyvin todentuntisia ulottuvuuksia. Huom. keskikaiuttimien ja subwoofer siirretään etu- ja 3D takakaiuttimeen jotta saavutetaan paras mahdollinen 3D surround sound teho. KAIUTTIMIEN JÄRJESTÄMINEN Paras Surround sound kaiuttimien järjestys saattaa vaihdella riippuen huoneen koosta ja seinämateriaaleista. Alla oleva kuva on tavallisin järjestys. Vinkkejä: - Etu- tai pääkaiutin ja keskikaiutin tulisi sijoittaa samalle tasolle ja siten että ne osoittavat katselijan korvia kohti. - 3D surround sound tai takakaiutin tulisi sijoittaa 3 korkeammalle kuin katselijan korvat ovat. - Subwoofer kaiuttimen voi sijoittaa minne tahansa huoneessa, sillä sen sijainnilla on hyvin pieni vaikutus katselijan vaistoamaan ääneen. Saadaksesi parhaimman basson tehon, on subwoofer suositeltava kotiteatterin laite. JÄRJESTELMÄASETUKSET Stop tilassa, paina SETUP painiketta ja Tv näytöllä näkyy Setup valikko: SETUP valikko A. Paina ENTER hyväksyäksesi. B. Paina SETUP poistuaksesi valikosta. Kieli asetukset Valitse LANGUAGE ja paina ENTER tai nuolipainiketta oikealle nähdäksesi LANGUAGE alavalikon: Paina nuolipainikkeita oikealle tai vasemmalle liikkuaksesi vaihtoehtojen välillä. Paina nuolipainikkeita ylös- ja alaspäin valitaksesi kohta. 1. TV tai näyttö 2. Etu- tai vasen pääkaiutin 3. Subwoofer 4. Keskikaiutin 5. Etu- tai oikea pääkaiutin 6. 3D surround sound vasen kaiutin 7. 3D surround sound oikea kaiutin 8. Katselijan sijainti A. Paina ENTER tai nuolipainiketta oikealle hyväksyäksesi. B. Paina nuolipainiketta vasemmalle palataksesi takaisin valikkoon. C. Painan nuolipainiketta vasemmalle tai ylöspäin toistuvasti palataksesi SETUP valikkoon. Valitse OSD menu ja paina ENTER tai nuolipainiketta oikealle nähdäksesi OSD menun alavalikon: Paina nuolipainikkeita ylös- ja alaspäin liikkuaksesi vaihtoehtojen välillä. A. Paina ENTER hyväksyäksesi. B. Paina SETUP poistuaksesi valikosta

12 TOIMINNOT VALIKKO: MENU / PBC Kun PBC toiminto on käytössä, voidaan kappaleen valinta cd-levyltä tehdä vain kun ollaan päävalikossa. Kun PBC toiminto ei ole päällä, voidaan laulu valita syöttämällä haluttu numero. Valikko näkyy kun MENU painiketta painetaan kun soitetaan DVD levyä. KAIUTTIMIEN KYTKENTÄ Tämä hyvin suunniteltu DVD laite pitää huolta äänen laadusta kun kaiuttimet ovat nimellisimpedanssi alueella. TÄRKEÄÄ - Minimi-impedanssi näille viidelle kaiuttimelle on 4 ohmia, subwooferille 8 ohmia. - Jos haluat käyttää vain yhtä kaiutinta tai kuunnella monofonista musiikkia, älä rinnasta yksittäisen kaiuttimen kytkentöjä vasempaan ja oikeaan kanavaliittimeen. Katso kuva alla vasemmalla. A-B Repeat A-B repeat toiminto sallii sinun toistaa levyllä kahden tietyn kohdan välillä oleva pätkän (A B). 1. Paina A-B painiketta asettaaksesi alkamiskohta (A) kun levy pyörii. 2. Paina A-B painiketta uudelleen valitaksesi päättymiskohta (B) kun levy pyörii. Näiden kahden kohdan (A-B) välillä oleva pätkä toistuu. Toistotoiminto vaihtuu joka kerta kun painat REPEAT painiketta (tittelin toistosta kappaleen toistoon, kaikkien toistoon jne.). Kun soitetaan cd tai MP3 levyjä paina REPEAT painiketta päästäksesi seuraavanlaiseen näyttöön: Repeat Single, Repeat ALL ja Repeat Off. Kun soitetaan DVD levyä, paina REPEAT painiketta päästäksesi seuraavaan soittotapanäyttöön: Repeat Chapter, Repeat Title ja Repeat Off. Zoom Kuvia voi suurentaa jopa nelinkertaiseksi niiden soiton tai hidastuksen aikana. Paina ZOOM painiketta kerran ja kuva suurentuu kaksinkertaiseksi, paina uudelleen ja kuva on kolminkertainen, kolmas painallus on kuva nelinkertainen ja neljäs painallus 1/2x, viides painallus 1/3x ja kuudes painallus 1/4x. Palataksesi normaaliin näyttöön paina ZOOM painiketta seitsemännen kerran. Suurennus tapahtuu kuvan keskiosasta. Volset Kun soitetaan DVD levyä, paina tätä painiketta ja äänenvoimakkuuden säätö painiketta säätääksesi kanavan tasoa. 3. Paina A-B painiketta kolmannen kerran keskeyttääksesi toiminto. Repeat Play Tämä DVD laite sallii tiettyjen raitojen, lukujen/kappaleiden tai segmenttien toistuvan soiton. Se sallii jopa vaihtamisen kahden kohdan välillä jotka on toistettu. 1. Valitse toistettava asia. 2. Paina REPEAT. Volume ja mute DVD laitteen äänenvoimakkuutta on helppo säätää kaukosäätimestä painamalla joko VOL + tai -, nostaaksesi tai laskeaksesi voimakkuutta. Painamalla MUTE menee laite äänettömäksi ja ääni palautuu kun painat MUTE painiketta uudelleen. Program Voit ohjelmoida tietyt raidat soitettavaksi tietyssä järjestyksessä. Paina PROG painiketta ja ohjelmointi valikko näkyy ruudussa. Valita tapahtuu käyttämällä numeropainikkeita. Rullaa STARTin kohdalle, paina ENTER ohjelmoidaksesi. Poistuaksesi ohjelmoinnista paina uudelleen PROG painiketta. 18

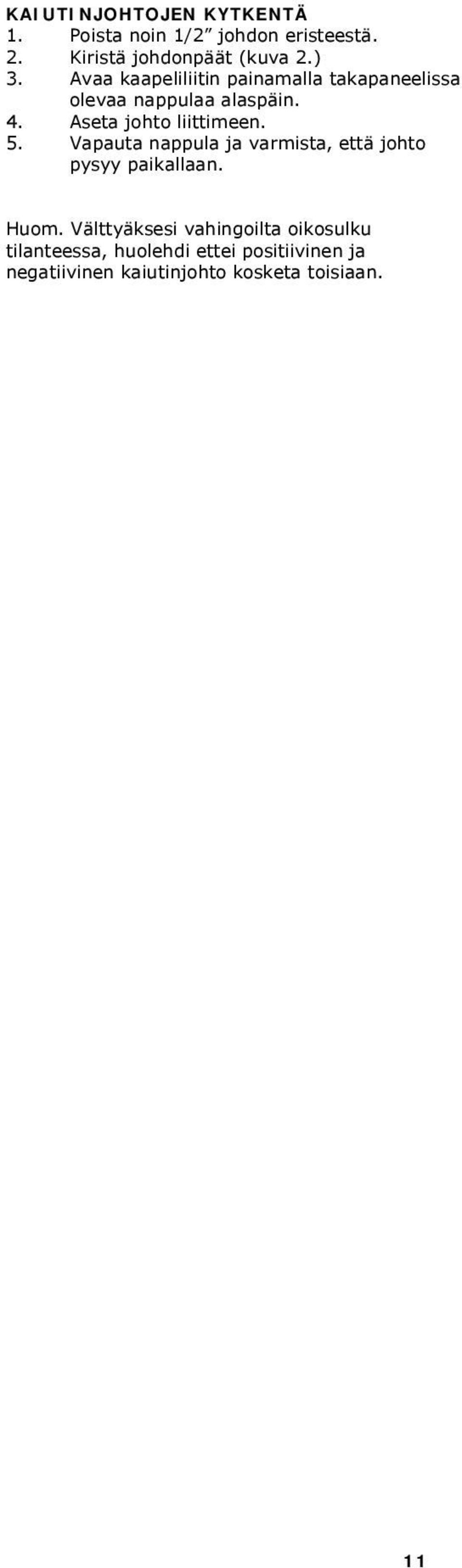

13 KAIUTINJOHTOJEN KYTKENTÄ 1. Poista noin 1/2 johdon eristeestä. 2. Kiristä johdonpäät (kuva 2.) 3. Avaa kaapeliliitin painamalla takapaneelissa olevaa nappulaa alaspäin. 4. Aseta johto liittimeen. 5. Vapauta nappula ja varmista, että johto pysyy paikallaan. Huom. Välttyäksesi vahingoilta oikosulku tilanteessa, huolehdi ettei positiivinen ja negatiivinen kaiutinjohto kosketa toisiaan. 11

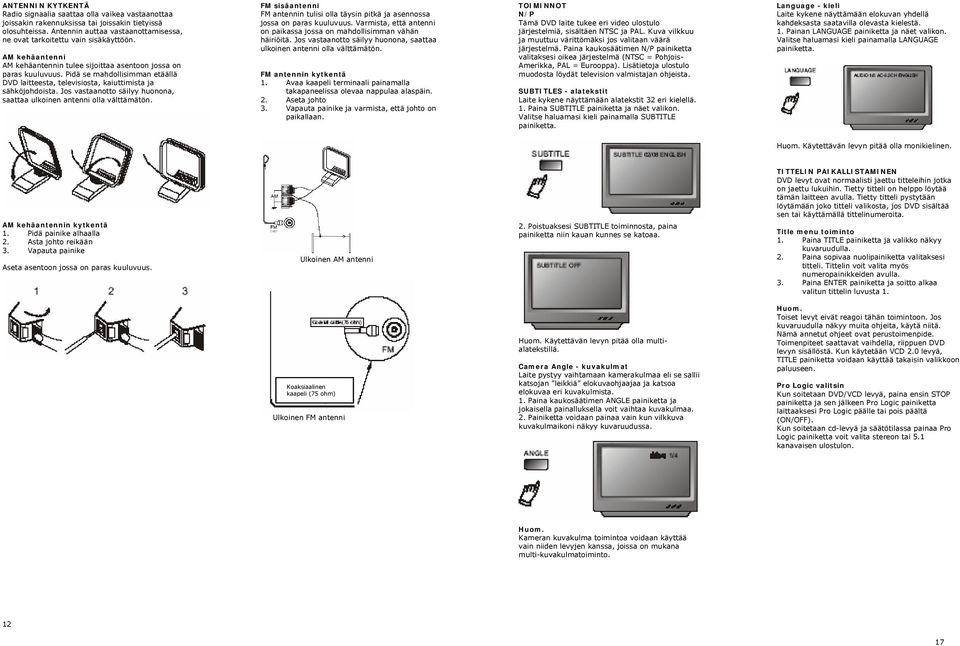

14 ANTENNIN KYTKENTÄ Radio signaalia saattaa olla vaikea vastaanottaa joissakin rakennuksissa tai joissakin tietyissä olosuhteissa. Antennin auttaa vastaanottamisessa, ne ovat tarkoitettu vain sisäkäyttöön. AM kehäantenni AM kehäantennin tulee sijoittaa asentoon jossa on paras kuuluvuus. Pidä se mahdollisimman etäällä DVD laitteesta, televisiosta, kaiuttimista ja sähköjohdoista. Jos vastaanotto säilyy huonona, saattaa ulkoinen antenni olla välttämätön. FM sisäantenni FM antennin tulisi olla täysin pitkä ja asennossa jossa on paras kuuluvuus. Varmista, että antenni on paikassa jossa on mahdollisimman vähän häiriöitä. Jos vastaanotto säilyy huonona, saattaa ulkoinen antenni olla välttämätön. FM antennin kytkentä 1. Avaa kaapeli terminaali painamalla takapaneelissa olevaa nappulaa alaspäin. 2. Aseta johto 3. Vapauta painike ja varmista, että johto on paikallaan. TOIMINNOT N/P Tämä DVD laite tukee eri video ulostulo järjestelmiä, sisältäen NTSC ja PAL. Kuva vilkkuu ja muuttuu värittömäksi jos valitaan väärä järjestelmä. Paina kaukosäätimen N/P painiketta valitaksesi oikea järjestelmä (NTSC = Pohjois- Amerikka, PAL = Eurooppa). Lisätietoja ulostulo muodosta löydät television valmistajan ohjeista. SUBTITLES - alatekstit Laite kykene näyttämään alatekstit 32 eri kielellä. 1. Paina SUBTITLE painiketta ja näet valikon. Valitse haluamasi kieli painamalla SUBTITLE painiketta. Language - kieli Laite kykene näyttämään elokuvan yhdellä kahdeksasta saatavilla olevasta kielestä. 1. Painan LANGUAGE painiketta ja näet valikon. Valitse haluamasi kieli painamalla LANGUAGE painiketta. Huom. Käytettävän levyn pitää olla monikielinen. AM kehäantennin kytkentä 1. Pidä painike alhaalla 2. Asta johto reikään 3. Vapauta painike Aseta asentoon jossa on paras kuuluvuus. Ulkoinen AM antenni 2. Poistuaksesi SUBTITLE toiminnosta, paina painiketta niin kauan kunnes se katoaa. TITTELIN PAIKALLISTAMINEN DVD levyt ovat normaalisti jaettu titteleihin jotka on jaettu lukuihin. Tietty titteli on helppo löytää tämän laitteen avulla. Tietty titteli pystytään löytämään joko titteli valikosta, jos DVD sisältää sen tai käyttämällä tittelinumeroita. Title menu toiminto 1. Paina TITLE painiketta ja valikko näkyy kuvaruudulla. 2. Paina sopivaa nuolipainiketta valitaksesi titteli. Tittelin voit valita myös numeropainikkeiden avulla. 3. Paina ENTER painiketta ja soitto alkaa valitun tittelin luvusta 1. Koaksiaalinen kaapeli (75 ohm) Ulkoinen FM antenni Huom. Käytettävän levyn pitää olla multialatekstillä. Camera Angle - kuvakulmat Laite pystyy vaihtamaan kamerakulmaa eli se sallii katsojan leikkiä elokuvaohjaajaa ja katsoa elokuvaa eri kuvakulmista. 1. Paina kaukosäätimen ANGLE painiketta ja jokaisella painalluksella voit vaihtaa kuvakulmaa. 2. Painiketta voidaan painaa vain kun vilkkuva kuvakulmaikoni näkyy kuvaruudussa. Huom. Toiset levyt eivät reagoi tähän toimintoon. Jos kuvaruudulla näkyy muita ohjeita, käytä niitä. Nämä annetut ohjeet ovat perustoimenpide. Toimenpiteet saattavat vaihdella, riippuen DVD levyn sisällöstä. Kun käytetään VCD 2.0 levyä, TITLE painiketta voidaan käyttää takaisin valikkoon paluuseen. Pro Logic valitsin Kun soitetaan DVD/VCD levyä, paina ensin STOP painiketta ja sen jälkeen Pro Logic painiketta laittaaksesi Pro Logic päälle tai pois päältä (ON/OFF). Kun soitetaan cd-levyä ja säätötilassa painaa Pro Logic painiketta voit valita stereon tai 5.1 kanavaisen ulostulon. Huom. Kameran kuvakulma toimintoa voidaan käyttää vain niiden levyjen kanssa, joissa on mukana multi-kuvakulmatoiminto

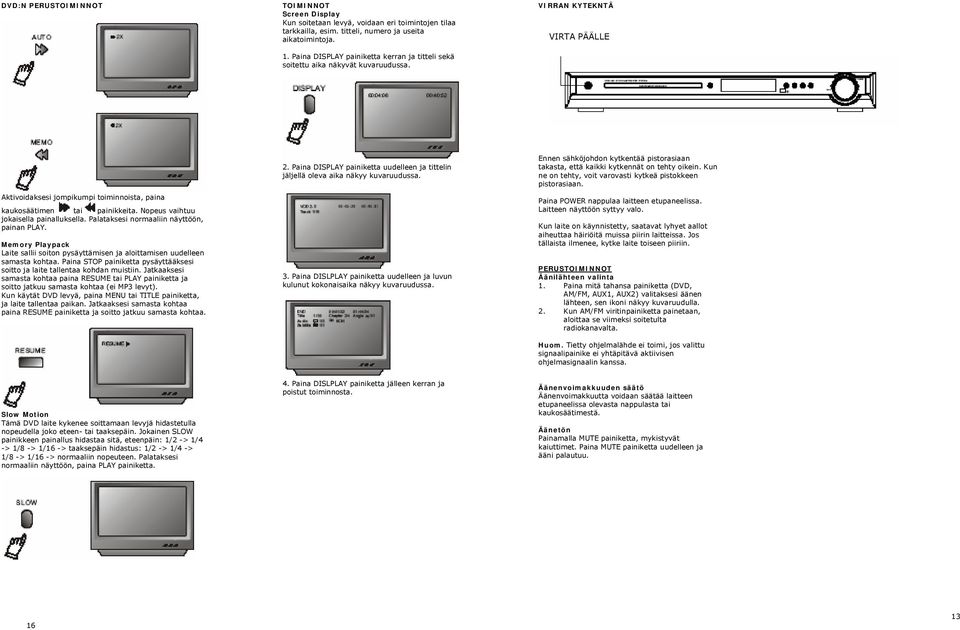

15 DVD:N PERUSTOIMINNOT TOIMINNOT Screen Display Kun soitetaan levyä, voidaan eri toimintojen tilaa tarkkailla, esim. titteli, numero ja useita aikatoimintoja. 1. Paina DISPLAY painiketta kerran ja titteli sekä soitettu aika näkyvät kuvaruudussa. VIRRAN KYTEKNTÄ VIRTA PÄÄLLE Aktivoidaksesi jompikumpi toiminnoista, paina kaukosäätimen tai painikkeita. Nopeus vaihtuu jokaisella painalluksella. Palataksesi normaaliin näyttöön, painan PLAY. Memory Playpack Laite sallii soiton pysäyttämisen ja aloittamisen uudelleen samasta kohtaa. Paina STOP painiketta pysäyttääksesi soitto ja laite tallentaa kohdan muistiin. Jatkaaksesi samasta kohtaa paina RESUME tai PLAY painiketta ja soitto jatkuu samasta kohtaa (ei MP3 levyt). Kun käytät DVD levyä, paina MENU tai TITLE painiketta, ja laite tallentaa paikan. Jatkaaksesi samasta kohtaa paina RESUME painiketta ja soitto jatkuu samasta kohtaa. 2. Paina DISPLAY painiketta uudelleen ja tittelin jäljellä oleva aika näkyy kuvaruudussa. 3. Paina DISLPLAY painiketta uudelleen ja luvun kulunut kokonaisaika näkyy kuvaruudussa. Ennen sähköjohdon kytkentää pistorasiaan takasta, että kaikki kytkennät on tehty oikein. Kun ne on tehty, voit varovasti kytkeä pistokkeen pistorasiaan. Paina POWER nappulaa laitteen etupaneelissa. Laitteen näyttöön syttyy valo. Kun laite on käynnistetty, saatavat lyhyet aallot aiheuttaa häiriöitä muissa piirin laitteissa. Jos tällaista ilmenee, kytke laite toiseen piiriin. PERUSTOIMINNOT Äänilähteen valinta 1. Paina mitä tahansa painiketta (DVD, AM/FM, AUX1, AUX2) valitaksesi äänen lähteen, sen ikoni näkyy kuvaruudulla. 2. Kun AM/FM viritinpainiketta painetaan, aloittaa se viimeksi soitetulta radiokanavalta. Huom. Tietty ohjelmalähde ei toimi, jos valittu signaalipainike ei yhtäpitävä aktiivisen ohjelmasignaalin kanssa. Slow Motion Tämä DVD laite kykenee soittamaan levyjä hidastetulla nopeudella joko eteen- tai taaksepäin. Jokainen SLOW painikkeen painallus hidastaa sitä, eteenpäin: 1/2 -> 1/4 -> 1/8 -> 1/16 -> taaksepäin hidastus: 1/2 -> 1/4 -> 1/8 -> 1/16 -> normaaliin nopeuteen. Palataksesi normaaliin näyttöön, paina PLAY painiketta. 4. Paina DISLPLAY painiketta jälleen kerran ja poistut toiminnosta. Äänenvoimakkuuden säätö Äänenvoimakkuutta voidaan säätää laitteen etupaneelissa olevasta nappulasta tai kaukosäätimestä. Äänetön Painamalla MUTE painiketta, mykistyvät kaiuttimet. Paina MUTE painiketta uudelleen ja ääni palautuu

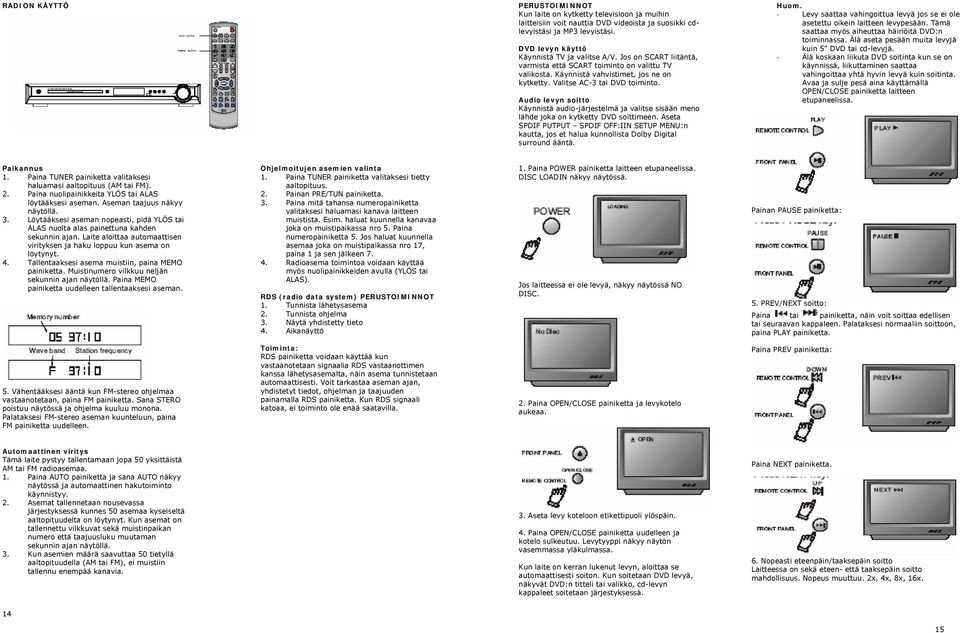

16 RADION KÄYTTÖ PERUSTOIMINNOT Kun laite on kytketty televisioon ja muihin laitteisiin voit nauttia DVD videoista ja suosikki cdlevyistäsi ja MP3 levyistäsi. DVD levyn käyttö Käynnistä TV ja valitse A/V. Jos on SCART liitäntä, varmista että SCART toiminto on valittu TV valikosta. Käynnistä vahvistimet, jos ne on kytketty. Valitse AC-3 tai DVD toiminto. Audio levyn soitto Käynnistä audio-järjestelmä ja valitse sisään meno lähde joka on kytketty DVD soittimeen. Aseta SPDIF PUTPUT SPDIF OFF:IIN SETUP MENU:n kautta, jos et halua kunnollista Dolby Digital surround ääntä. Huom. - Levy saattaa vahingoittua levyä jos se ei ole asetettu oikein laitteen levypesään. Tämä saattaa myös aiheuttaa häiriöitä DVD:n toiminnassa. Älä aseta pesään muita levyjä kuin 5 DVD tai cd-levyjä. - Älä koskaan liikuta DVD soitinta kun se on käynnissä, liikuttaminen saattaa vahingoittaa yhtä hyvin levyä kuin soitinta. Avaa ja sulje pesä aina käyttämällä OPEN/CLOSE painiketta laitteen etupaneelissa. Paikannus 1. Paina TUNER painiketta valitaksesi haluamasi aaltopituus (AM tai FM). 2. Paina nuolipainikkeita YLÖS tai ALAS löytääksesi aseman. Aseman taajuus näkyy näytöllä. 3. Löytääksesi aseman nopeasti, pidä YLÖS tai ALAS nuolta alas painettuna kahden sekunnin ajan. Laite aloittaa automaattisen virityksen ja haku loppuu kun asema on löytynyt. 4. Tallentaaksesi asema muistiin, paina MEMO painiketta. Muistinumero vilkkuu neljän sekunnin ajan näytöllä. Paina MEMO painiketta uudelleen tallentaaksesi aseman. Ohjelmoitujen asemien valinta 1. Paina TUNER painiketta valitaksesi tietty aaltopituus. 2. Painan PRE/TUN painiketta. 3. Paina mitä tahansa numeropainiketta valitaksesi haluamasi kanava laitteen muistista. Esim. haluat kuunnella kanavaa joka on muistipaikassa nro 5. Paina numeropainiketta 5. Jos haluat kuunnella asemaa joka on muistipaikassa nro 17, paina 1 ja sen jälkeen Radioasema toimintoa voidaan käyttää myös nuolipainikkeiden avulla (YLÖS tai ALAS). RDS (radio data system) PERUSTOIMINNOT 1. Tunnista lähetysasema 2. Tunnista ohjelma 3. Näytä yhdistetty tieto 4. Aikanäyttö 1. Paina POWER painiketta laitteen etupaneelissa. DISC LOADIN näkyy näytössä. Jos laitteessa ei ole levyä, näkyy näytössä NO DISC. Painan PAUSE painiketta: 5. PREV/NEXT soitto: Paina tai painiketta, näin voit soittaa edellisen tai seuraavan kappaleen. Palataksesi normaaliin soittoon, paina PLAY painiketta. 5. Vähentääksesi ääntä kun FM-stereo ohjelmaa vastaanotetaan, paina FM painiketta. Sana STERO poistuu näytössä ja ohjelma kuuluu monona. Palataksesi FM-stereo aseman kuunteluun, paina FM painiketta uudelleen. Toiminta: RDS painiketta voidaan käyttää kun vastaanotetaan signaalia RDS vastaanottimen kanssa lähetysasemalta, näin asema tunnistetaan automaattisesti. Voit tarkastaa aseman ajan, yhdistetyt tiedot, ohjelman ja taajuuden painamalla RDS painiketta. Kun RDS signaali katoaa, ei toiminto ole enää saatavilla. 2. Paina OPEN/CLOSE painiketta ja levykotelo aukeaa. Paina PREV painiketta: Automaattinen viritys Tämä laite pystyy tallentamaan jopa 50 yksittäistä AM tai FM radioasemaa. 1. Paina AUTO painiketta ja sana AUTO näkyy näytössä ja automaattinen hakutoiminto käynnistyy. 2. Asemat tallennetaan nousevassa järjestyksessä kunnes 50 asemaa kyseiseltä aaltopituudelta on löytynyt. Kun asemat on tallennettu vilkkuvat sekä muistinpaikan numero että taajuusluku muutaman sekunnin ajan näytöllä. 3. Kun asemien määrä saavuttaa 50 tietyllä aaltopituudella (AM tai FM), ei muistiin tallennu enempää kanavia. 3. Aseta levy koteloon etikettipuoli ylöspäin. 4. Paina OPEN/CLOSE painiketta uudelleen ja kotelo sulkeutuu. Levytyyppi näkyy näytön vasemmassa yläkulmassa. Kun laite on kerran lukenut levyn, aloittaa se automaattisesti soiton. Kun soitetaan DVD levyä, näkyvät DVD:n titteli tai valikko, cd-levyn kappaleet soitetaan järjestyksessä. Paina NEXT painiketta. 6. Nopeasti eteenpäin/taaksepäin soitto Laitteessa on sekä eteen- että taaksepäin soitto mahdollisuus. Nopeus muuttuu. 2x, 4x, 8x, 16x
