1 Käyttäjän opas Mitä tällä laitteella voi tehdä Aluksi Kopiointi Faksaus Tulostus Skannaus Asiakirjapalvelin Web Image Monitor Paperin ja väriaineen lisääminen Vianmääritys Liite Lisätietoja aiheista, joita ei tässä oppaassa käsitellä, saat laitteen mukana tulleen CD-levyn HTML/PDF-tiedostoista. Lue opas huolellisesti ennen laitteen käyttöä ja pidä se saatavilla myöhempää tarvetta varten. Laitteen turvallisen ja oikean käytön varmistamiseksi lue oppaan "Lue tämä ensin" Turvallisuustiedot ennen laitteen käyttämistä.

2

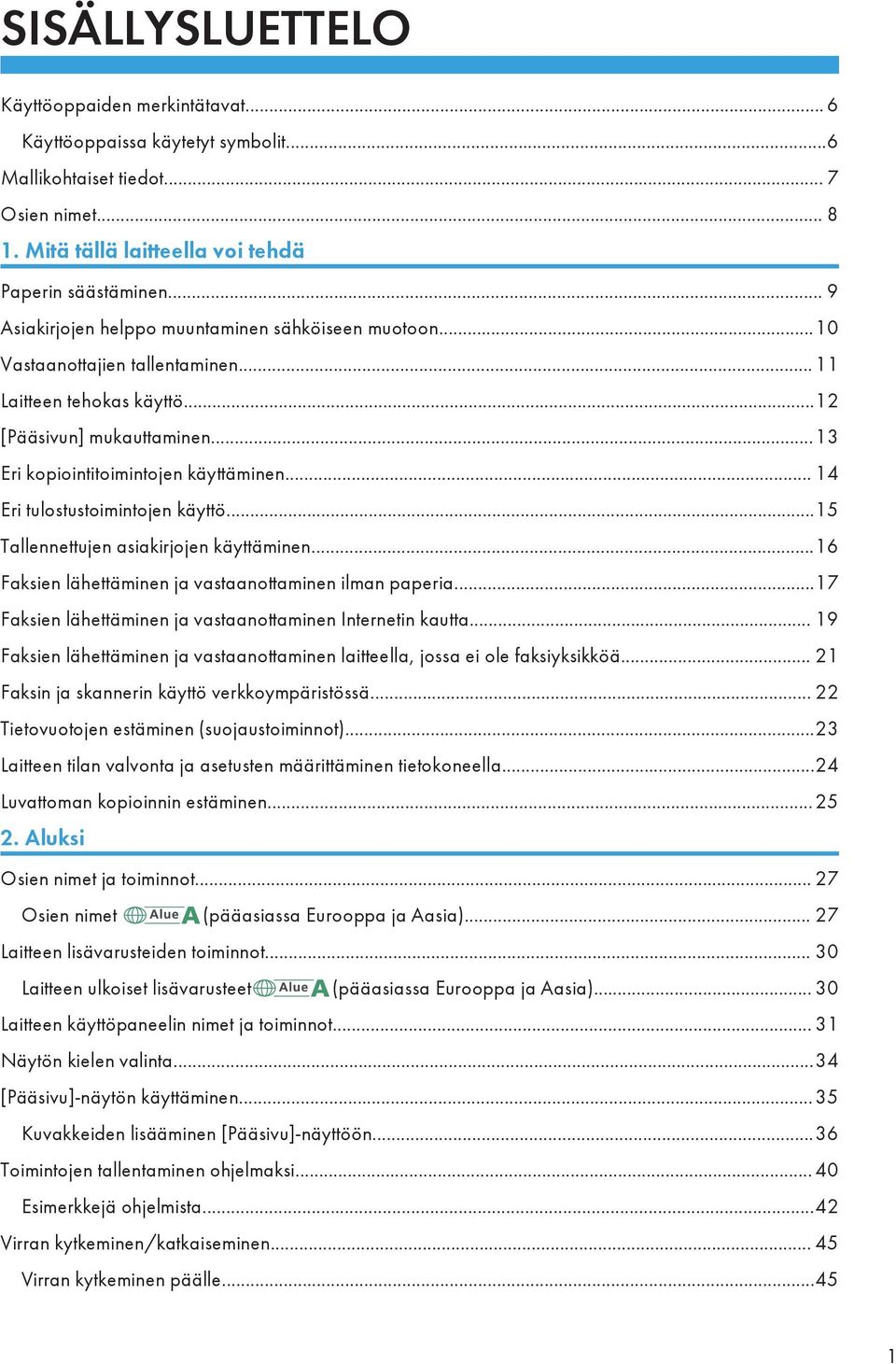

3 SISÄLLYSLUETTELO Käyttöoppaiden merkintätavat... 6 Käyttöoppaissa käytetyt symbolit...6 Mallikohtaiset tiedot... 7 Osien nimet Mitä tällä laitteella voi tehdä Paperin säästäminen... 9 Asiakirjojen helppo muuntaminen sähköiseen muotoon...10 Vastaanottajien tallentaminen Laitteen tehokas käyttö...12 [Pääsivun] mukauttaminen...13 Eri kopiointitoimintojen käyttäminen Eri tulostustoimintojen käyttö...15 Tallennettujen asiakirjojen käyttäminen...16 Faksien lähettäminen ja vastaanottaminen ilman paperia...17 Faksien lähettäminen ja vastaanottaminen Internetin kautta Faksien lähettäminen ja vastaanottaminen laitteella, jossa ei ole faksiyksikköä Faksin ja skannerin käyttö verkkoympäristössä Tietovuotojen estäminen (suojaustoiminnot)...23 Laitteen tilan valvonta ja asetusten määrittäminen tietokoneella...24 Luvattoman kopioinnin estäminen Aluksi Osien nimet ja toiminnot Osien nimet (pääasiassa Eurooppa ja Aasia) Laitteen lisävarusteiden toiminnot Laitteen ulkoiset lisävarusteet (pääasiassa Eurooppa ja Aasia) Laitteen käyttöpaneelin nimet ja toiminnot Näytön kielen valinta...34 [Pääsivu]-näytön käyttäminen...35 Kuvakkeiden lisääminen [Pääsivu]-näyttöön...36 Toimintojen tallentaminen ohjelmaksi Esimerkkejä ohjelmista...42 Virran kytkeminen/katkaiseminen Virran kytkeminen päälle

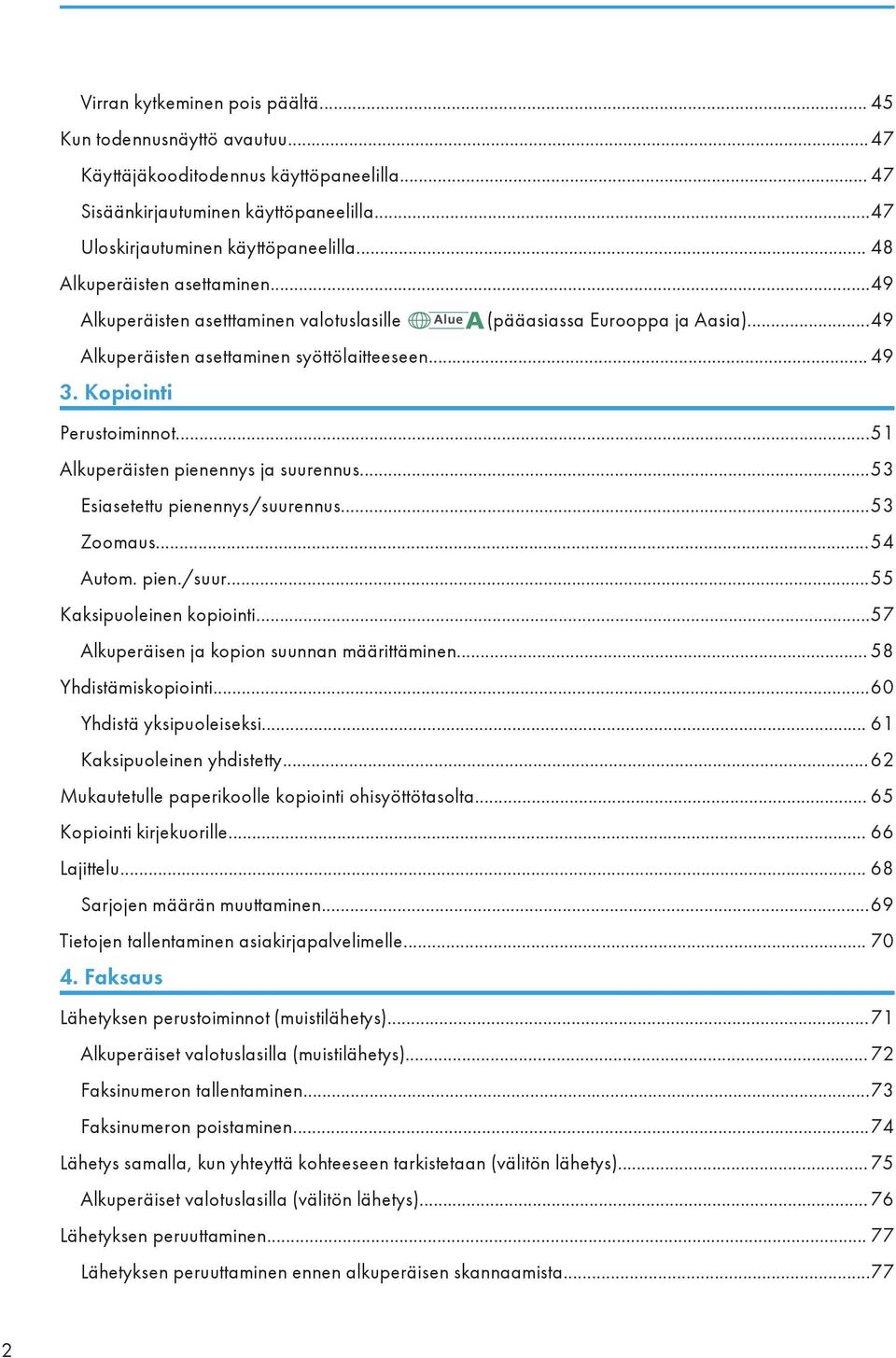

4 Virran kytkeminen pois päältä Kun todennusnäyttö avautuu...47 Käyttäjäkooditodennus käyttöpaneelilla Sisäänkirjautuminen käyttöpaneelilla...47 Uloskirjautuminen käyttöpaneelilla Alkuperäisten asettaminen...49 Alkuperäisten asetttaminen valotuslasille (pääasiassa Eurooppa ja Aasia)...49 Alkuperäisten asettaminen syöttölaitteeseen Kopiointi Perustoiminnot...51 Alkuperäisten pienennys ja suurennus...53 Esiasetettu pienennys/suurennus...53 Zoomaus...54 Autom. pien./suur...55 Kaksipuoleinen kopiointi...57 Alkuperäisen ja kopion suunnan määrittäminen Yhdistämiskopiointi...60 Yhdistä yksipuoleiseksi Kaksipuoleinen yhdistetty...62 Mukautetulle paperikoolle kopiointi ohisyöttötasolta Kopiointi kirjekuorille Lajittelu Sarjojen määrän muuttaminen...69 Tietojen tallentaminen asiakirjapalvelimelle Faksaus Lähetyksen perustoiminnot (muistilähetys)...71 Alkuperäiset valotuslasilla (muistilähetys) Faksinumeron tallentaminen...73 Faksinumeron poistaminen...74 Lähetys samalla, kun yhteyttä kohteeseen tarkistetaan (välitön lähetys) Alkuperäiset valotuslasilla (välitön lähetys) Lähetyksen peruuttaminen Lähetyksen peruuttaminen ennen alkuperäisen skannaamista

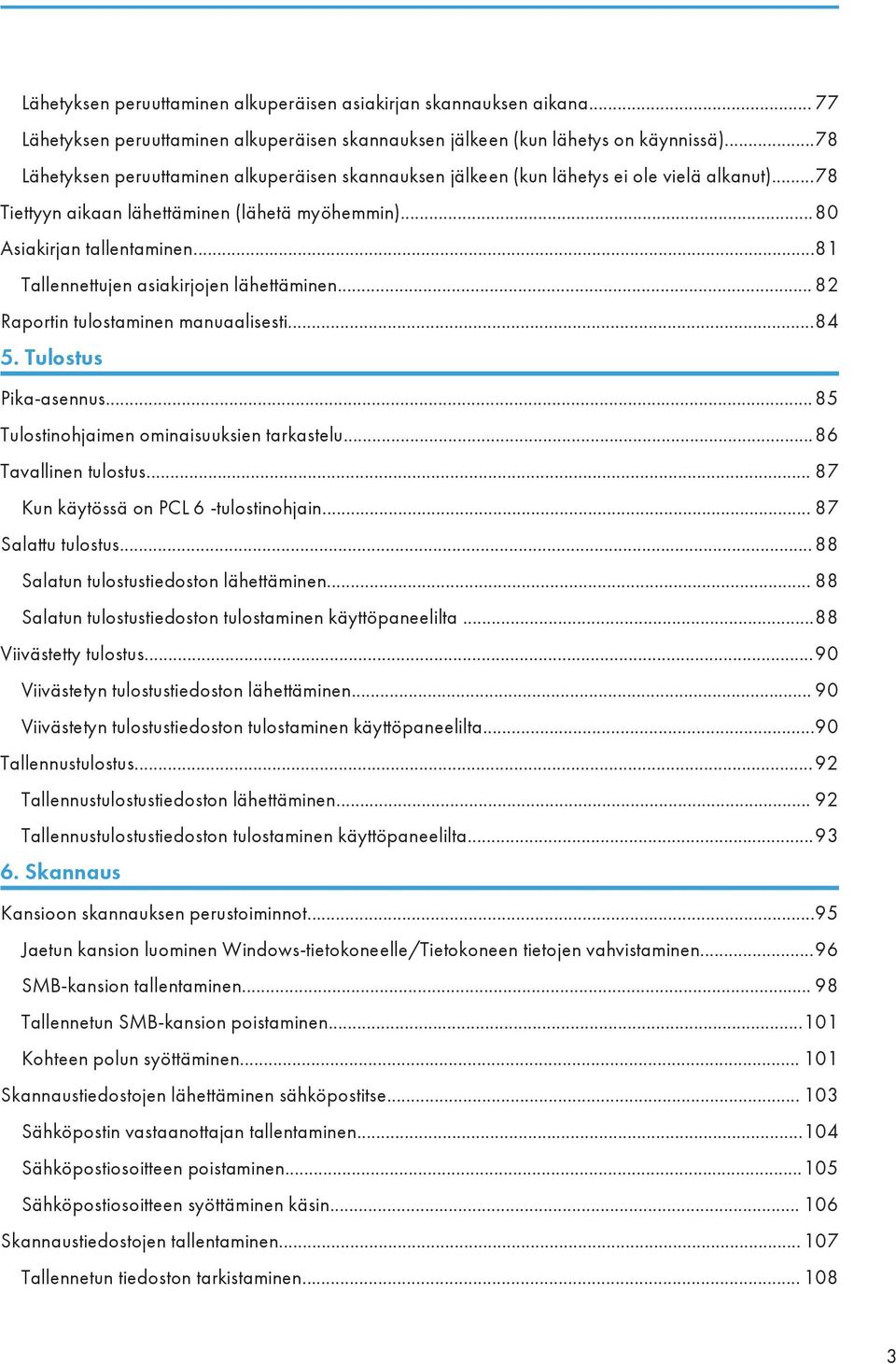

5 Lähetyksen peruuttaminen alkuperäisen asiakirjan skannauksen aikana Lähetyksen peruuttaminen alkuperäisen skannauksen jälkeen (kun lähetys on käynnissä)...78 Lähetyksen peruuttaminen alkuperäisen skannauksen jälkeen (kun lähetys ei ole vielä alkanut)...78 Tiettyyn aikaan lähettäminen (lähetä myöhemmin)...80 Asiakirjan tallentaminen...81 Tallennettujen asiakirjojen lähettäminen Raportin tulostaminen manuaalisesti Tulostus Pika-asennus...85 Tulostinohjaimen ominaisuuksien tarkastelu...86 Tavallinen tulostus Kun käytössä on PCL 6 -tulostinohjain Salattu tulostus Salatun tulostustiedoston lähettäminen Salatun tulostustiedoston tulostaminen käyttöpaneelilta...88 Viivästetty tulostus...90 Viivästetyn tulostustiedoston lähettäminen Viivästetyn tulostustiedoston tulostaminen käyttöpaneelilta...90 Tallennustulostus...92 Tallennustulostustiedoston lähettäminen Tallennustulostustiedoston tulostaminen käyttöpaneelilta Skannaus Kansioon skannauksen perustoiminnot...95 Jaetun kansion luominen Windows-tietokoneelle/Tietokoneen tietojen vahvistaminen...96 SMB-kansion tallentaminen Tallennetun SMB-kansion poistaminen Kohteen polun syöttäminen Skannaustiedostojen lähettäminen sähköpostitse Sähköpostin vastaanottajan tallentaminen Sähköpostiosoitteen poistaminen Sähköpostiosoitteen syöttäminen käsin Skannaustiedostojen tallentaminen Tallennetun tiedoston tarkistaminen

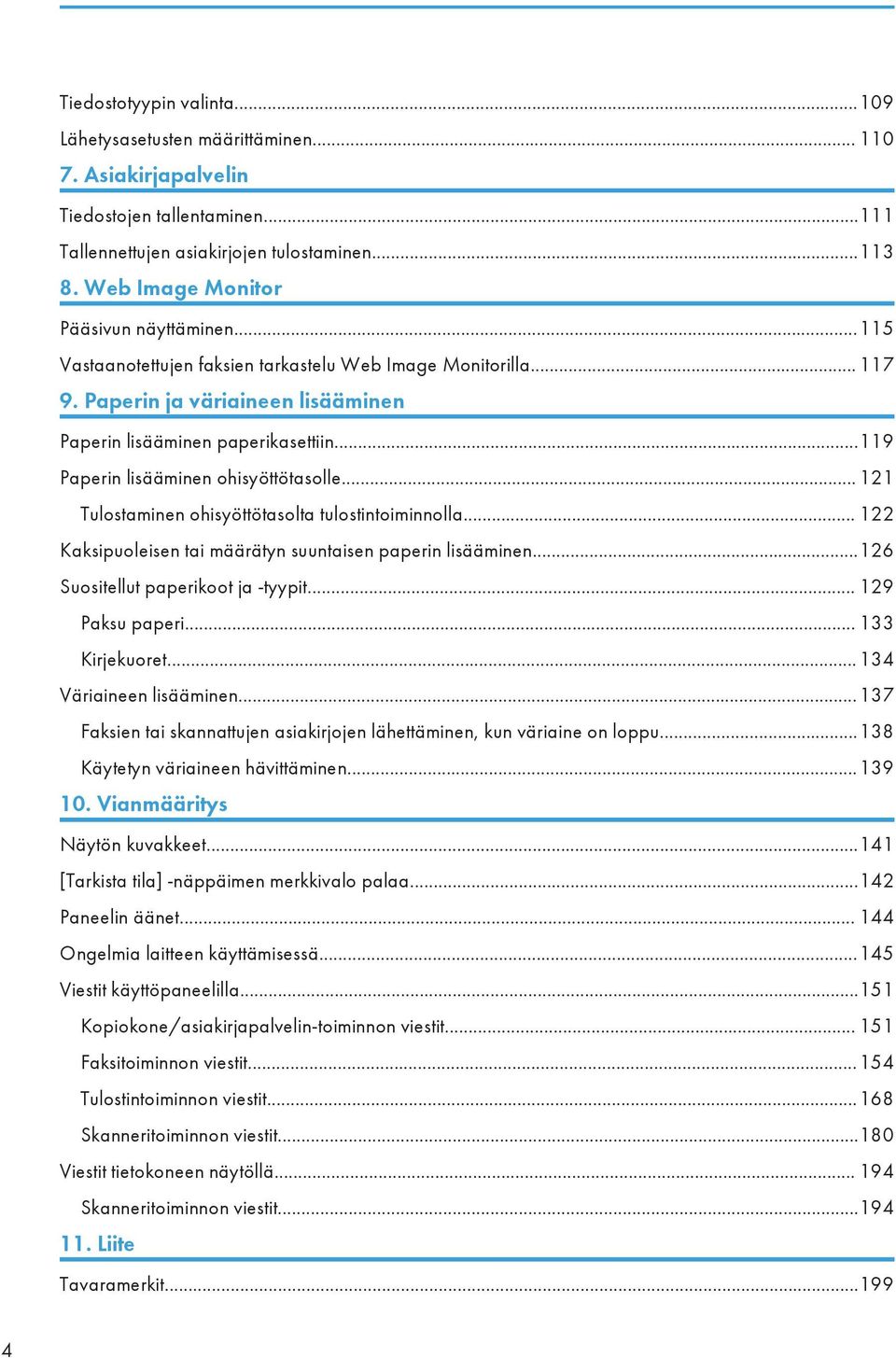

6 Tiedostotyypin valinta Lähetysasetusten määrittäminen Asiakirjapalvelin Tiedostojen tallentaminen Tallennettujen asiakirjojen tulostaminen Web Image Monitor Pääsivun näyttäminen Vastaanotettujen faksien tarkastelu Web Image Monitorilla Paperin ja väriaineen lisääminen Paperin lisääminen paperikasettiin Paperin lisääminen ohisyöttötasolle Tulostaminen ohisyöttötasolta tulostintoiminnolla Kaksipuoleisen tai määrätyn suuntaisen paperin lisääminen Suositellut paperikoot ja -tyypit Paksu paperi Kirjekuoret Väriaineen lisääminen Faksien tai skannattujen asiakirjojen lähettäminen, kun väriaine on loppu Käytetyn väriaineen hävittäminen Vianmääritys Näytön kuvakkeet [Tarkista tila] -näppäimen merkkivalo palaa Paneelin äänet Ongelmia laitteen käyttämisessä Viestit käyttöpaneelilla Kopiokone/asiakirjapalvelin-toiminnon viestit Faksitoiminnon viestit Tulostintoiminnon viestit Skanneritoiminnon viestit Viestit tietokoneen näytöllä Skanneritoiminnon viestit Liite Tavaramerkit

7 HAKEMISTO

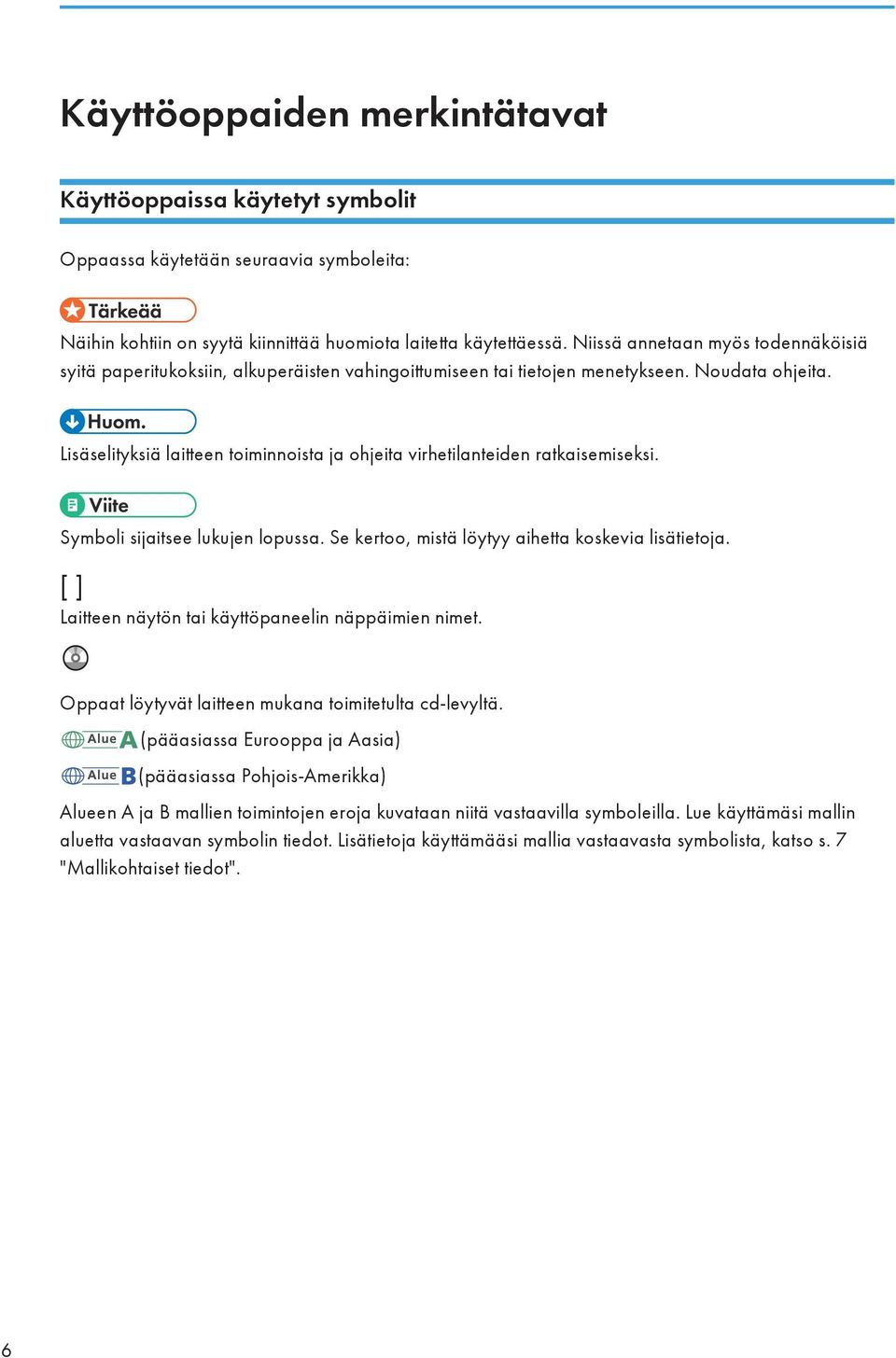

8 Käyttöoppaiden merkintätavat Käyttöoppaissa käytetyt symbolit Oppaassa käytetään seuraavia symboleita: Näihin kohtiin on syytä kiinnittää huomiota laitetta käytettäessä. Niissä annetaan myös todennäköisiä syitä paperitukoksiin, alkuperäisten vahingoittumiseen tai tietojen menetykseen. Noudata ohjeita. Lisäselityksiä laitteen toiminnoista ja ohjeita virhetilanteiden ratkaisemiseksi. Symboli sijaitsee lukujen lopussa. Se kertoo, mistä löytyy aihetta koskevia lisätietoja. [ ] Laitteen näytön tai käyttöpaneelin näppäimien nimet. Oppaat löytyvät laitteen mukana toimitetulta cd-levyltä. (pääasiassa Eurooppa ja Aasia) (pääasiassa Pohjois-Amerikka) Alueen A ja B mallien toimintojen eroja kuvataan niitä vastaavilla symboleilla. Lue käyttämäsi mallin aluetta vastaavan symbolin tiedot. Lisätietoja käyttämääsi mallia vastaavasta symbolista, katso s. 7 "Mallikohtaiset tiedot". 6

9 Mallikohtaiset tiedot Tässä kerrotaan, miten selvität alueen, johon laitteesi kuuluu. Laitteen takana on tarra alla ilmoitetussa kohdassa. Voit selvittää mille alueelle laitteesi kuuluu tarrassa olevien tietojen perusteella. Lue tarran teksti. CSL001 Seuraavat tiedot ovat aluekohtaisia. Lue laitteesi aluetta vastaavan symbolin alla olevat tiedot. (pääasiassa Eurooppa ja Aasia) Jos tarrassa lukee seuraavaa, laite on alueen A malli: CODE XXXX -27, V (pääasiassa Pohjois-Amerikka) Jos tarrassa lukee seuraavaa, laite on alueen B malli: CODE XXXX V Käyttöohjeen mitat on ilmoitettu metri- ja tuumayksikköinä. Metriyksiköt koskevat alueen A mallia. Tuumayksiköt koskevat alueen B mallia. 7

10 Osien nimet Laitteen osista käytetään tässä oppaassa seuraavia nimiä: Automaattinen syöttölaite Syöttölaite 8

11 1. Mitä tällä laitteella voi tehdä Etsi toiminnon kuvausta oppaasta sen mukaan, mitä haluat tehdä. Paperin säästäminen BRL059S Monisivuisten asiakirjojen tulostaminen arkkien molemmille puolille (Kaksipuol. kopio) Katso Copy/Document Server. Monisivuisten asiakirjojen ja vastaanotettujen faksien tulostaminen yhdelle arkille (Yhdistä (kopiokone/faksi)) Katso Copy/Document Server. Katso Fax. Vastaanotettujen faksien tulostaminen arkin molemmille puolille (Kaksipuoleinen tulostus) Katso Fax. Vastaanotettujen faksien tallentaminen sähköiseen muotoon (paperiton faksi) Katso Fax. Tiedostojen lähettäminen tietokoneelta tulostamatta niitä (LAN-Fax) Katso Fax. Säästetyn paperimäärän tarkistaminen ([Tiedot]-näyttö) Katso Getting Started. 9

12 1. Mitä tällä laitteella voi tehdä Asiakirjojen helppo muuntaminen sähköiseen muotoon BQX138S Skannaustiedostojen lähettäminen Katso Scan. Skannaustiedostojen tallennuskansion osoitteen lähettäminen Katso Scan. Skannaustiedostojen tallentaminen jaettuun kansioon Katso Scan. Skannaustiedostojen tallentaminen ulkoiselle muistilaitteelle Katso Scan. Faksien muuntaminen sähköiseen muotoon ja lähettäminen tietokoneelle Katso Fax. Sähköiseen muotoon muunnettujen asiakirjojen hallinta ja käyttäminen (Asiakirjapalvelin) Katso Copy/Document Server. 10

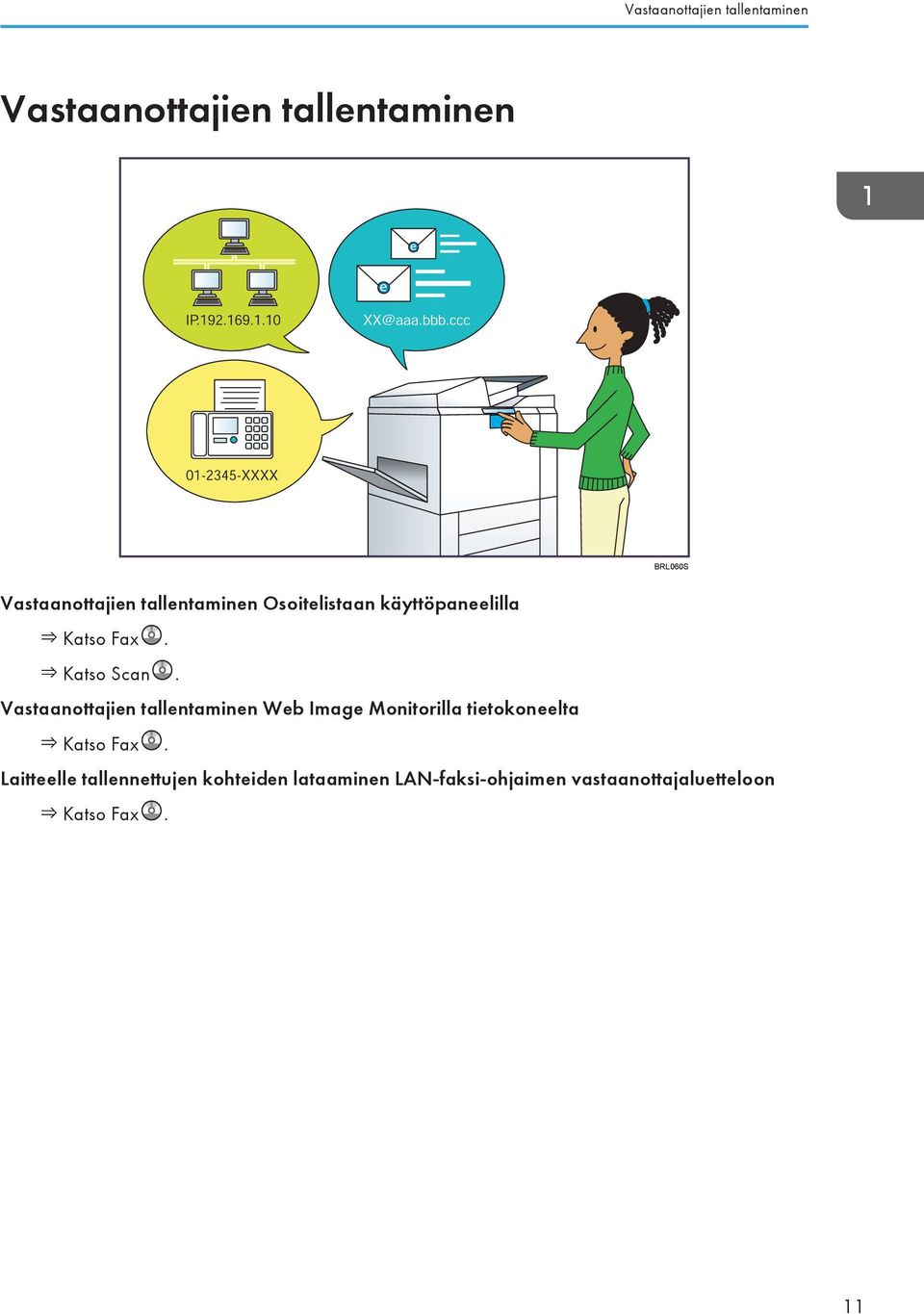

13 Vastaanottajien tallentaminen Vastaanottajien tallentaminen BRL060S Vastaanottajien tallentaminen Osoitelistaan käyttöpaneelilla Katso Fax. Katso Scan. Vastaanottajien tallentaminen Web Image Monitorilla tietokoneelta Katso Fax. Laitteelle tallennettujen kohteiden lataaminen LAN-faksi-ohjaimen vastaanottajaluetteloon Katso Fax. 11

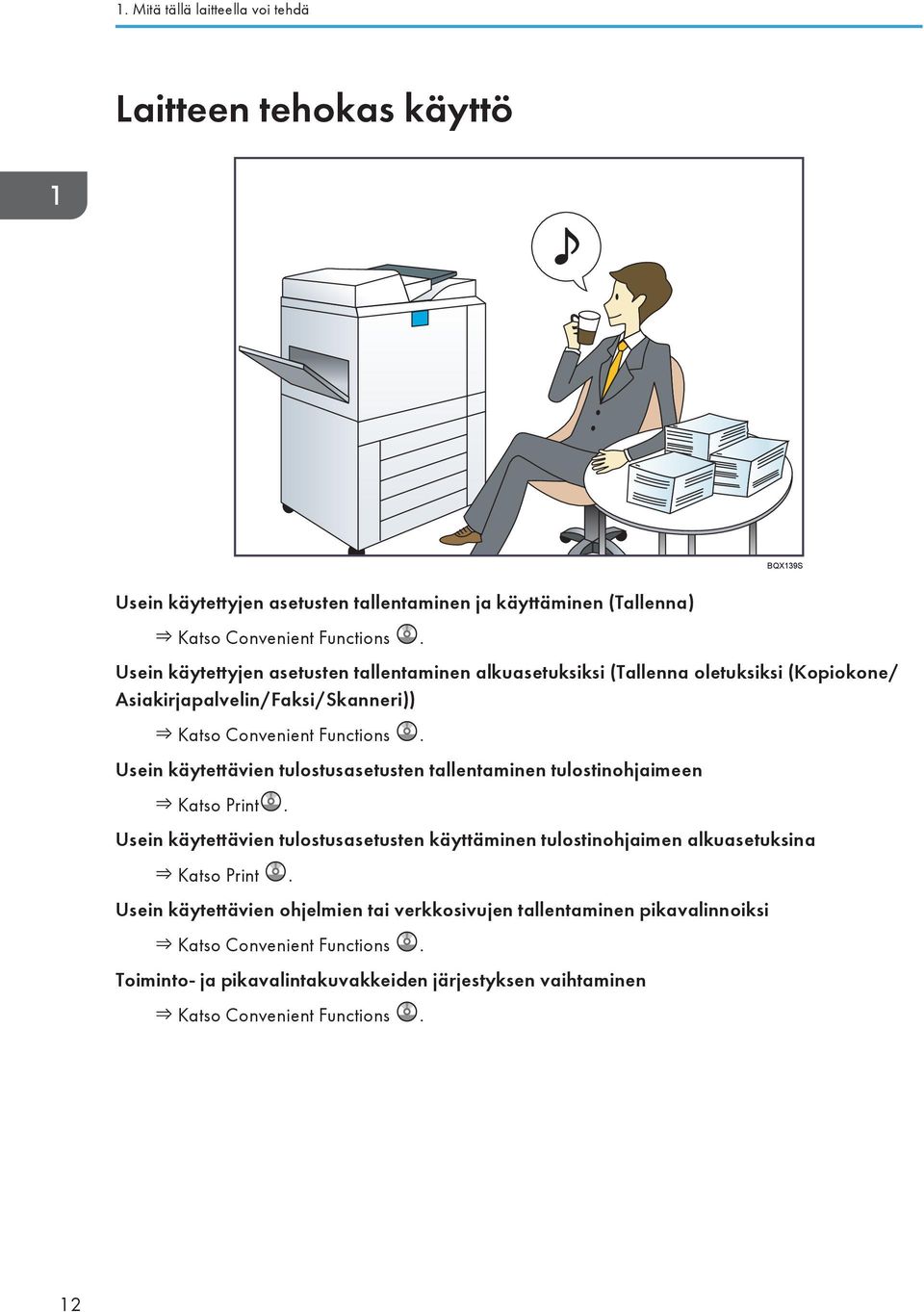

14 1. Mitä tällä laitteella voi tehdä Laitteen tehokas käyttö BQX139S Usein käytettyjen asetusten tallentaminen ja käyttäminen (Tallenna) Katso Convenient Functions. Usein käytettyjen asetusten tallentaminen alkuasetuksiksi (Tallenna oletuksiksi (Kopiokone/ Asiakirjapalvelin/Faksi/Skanneri)) Katso Convenient Functions. Usein käytettävien tulostusasetusten tallentaminen tulostinohjaimeen Katso Print. Usein käytettävien tulostusasetusten käyttäminen tulostinohjaimen alkuasetuksina Katso Print. Usein käytettävien ohjelmien tai verkkosivujen tallentaminen pikavalinnoiksi Katso Convenient Functions. Toiminto- ja pikavalintakuvakkeiden järjestyksen vaihtaminen Katso Convenient Functions. 12

15 [Pääsivun] mukauttaminen [Pääsivun] mukauttaminen Kaikkien toimintojen kuvakkeet löytyvät [Pääsivulta]. FI CTL001 Voit lisätä [Pääsivulle] usein käytettävien ohjelmien tai verkkosivujen pikalinkkejä. Saat ohjelmat tai verkkosivut nopeasti käyttöön painamalla pikavalintakuvakkeita. Voit muokata Pääsivua niin, että sillä näytetään vain haluamasi toimintojen ja pikavalintojen kuvakkeet. Voit myös vaihtaa toiminto- ja pikavalintakuvakkeiden järjestystä. Lisätietoja [Pääsivu]-näytöstä, katso Getting Started. Lisätietoja[Pääsivun] muokkaamisesta, katso Convenient Functions. 13

16 1. Mitä tällä laitteella voi tehdä Eri kopiointitoimintojen käyttäminen CMQ002 Voit pienentää tai suurentaa kopioitavan kuvan. Automaattinen pienennys/suurennus -toiminnon avulla laite tunnistaa alkuperäisen koon automaattisesti. Lisäksi toiminnon avulla laite voi valita sopivan kopiointisuhteen määrittämäsi paperikoon perusteella. Jos alkuperäisen kuvan suunta on eri kuin paperin, jolle kopioit, laite kääntää alkuperäistä kuvaa 90 asetta samansuuntaiseksi kopiopaperin kanssa. Katso Copy/Document Server. Kopiointitoiminnoilla 2-puoleisuus ja Yhdistä voit säästää paperia kopioimalla useita sivuja yhdelle arkille. Katso Copy/Document Server. Katso Copy/Document Server. Käytettävissä on erilaisia paperityyppejä, kuten kirjekuoret ja kalvot. Katso Copy/ Document Server. Kopiot voidaan lajitella. Katso Copy/Document Server. 14

17 Eri tulostustoimintojen käyttö Eri tulostustoimintojen käyttö CMQ004 Laitetta voidaan käyttää paikallisena ja verkkotulostimena. PDF-tiedostot voidaan lähettää suoraan laitteelle tulostettavaksi avaamatta PDF-sovellusta. Katso Print. Voit tulostaa tai poistaa laitteen kiintolevylle tallennettuja tulostustöitä, jotka on lähetetty tulostinohjaimella tietokoneelta. Valittavana ovat seuraavat tulostusvaihtoehdot: Mallitulostus, Salattu tulostus, Viivästetty tulostus ja Tallennustulostus. Katso Print. Voit lajitella tulosteet. Katso Print. Voit tulostaa ulkoiselle muistilaitteelle tallennettuja tiedostoja ja määrittää tulostusasetuksia, kuten tulostuslaadun ja tulostuskoon. Katso Print. 15

18 1. Mitä tällä laitteella voi tehdä Tallennettujen asiakirjojen käyttäminen Kopiokone-, faksi-, tulostin- tai skanneritilassa skannattuja tiedostoja voidaan tallentaa laitteen kiintolevylle. Web Image Monitorilla voidaan hakea, katsella, tulostaa, poistaa ja lähettää tallennettuja tiedostoja tietokoneelta verkon kautta. Myös tulostusasetuksia voidaan muuttaa ja tulostaa useita asiakirjoja (Asiakirjapalvelin). CJQ603 Voit hakea skannerilla skannattuja ja tallennettuja asiakirjoja tietokoneelle. Tiedostomuodon muuntajan avulla voit ladata kopiokone-, asiakirjapalvelin- tai tulostintilassa tallennettuja asiakirjoja tietokoneelle. Lisätietoja asiakirjapalvelin-toiminnon käyttämisestä, katso Copy/Document Server. Lisätietoja asiakirjapalvelimesta kopiointitilassa, katso Copy/ Document Server. Lisätietoja asiakirjapalvelimesta tulostintilassa, katso Print. Lisätietoja asiakirjapalvelimesta faksitilassa, katso Fax. Lisätietoja asiakirjapalvelimesta skanneritilassa, katso Scan. 16

19 Faksien lähettäminen ja vastaanottaminen ilman paperia Faksien lähettäminen ja vastaanottaminen ilman paperia Vastaanotto Voit tallentaa vastaanotettuja faksiasiakirjoja sähköisessä muodossa laitteen kiintolevylle tulostamatta niitä. CJQ604 Web Image Monitor on apuohjelma, jolla voit tarkistaa, tulostaa, poistaa, lukea tai ladata asiakirjoja tietokoneeltasi (Vastaanotettujen asiakirjojen tallentaminen). Lähetys Katso Fax. Voit lähettää faksin tietokoneeltasi verkon kautta (ethernet tai langaton lähiverkko) tähän laitteeseen, joka puolestaan lähettää faksin eteenpäin puhelinlinjaa pitkin (LAN-Fax). 17

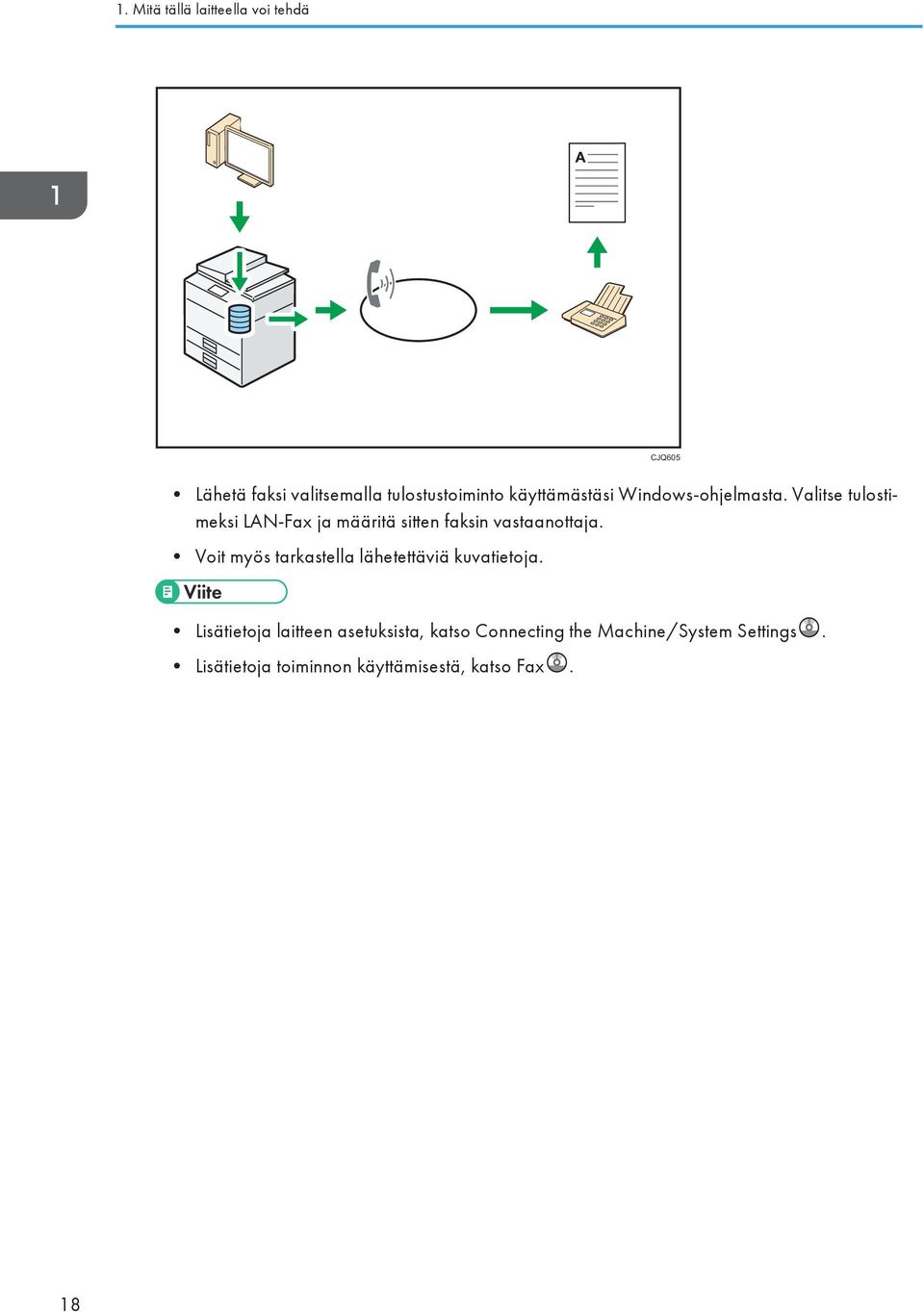

20 1. Mitä tällä laitteella voi tehdä CJQ605 Lähetä faksi valitsemalla tulostustoiminto käyttämästäsi Windows-ohjelmasta. Valitse tulostimeksi LAN-Fax ja määritä sitten faksin vastaanottaja. Voit myös tarkastella lähetettäviä kuvatietoja. Lisätietoja laitteen asetuksista, katso Connecting the Machine/System Settings. Lisätietoja toiminnon käyttämisestä, katso Fax. 18

21 Faksien lähettäminen ja vastaanottaminen Internetin kautta Faksien lähettäminen ja vastaanottaminen Internetin kautta xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx CJQ606 Sähköpostin lähettäminen ja vastaanottaminen IP-faksi Laite muuntaa skannatut asiakirjat sähköpostimuotoon ja lähettää ja vastaanottaa sähköpostin tiedot Internetin kautta. Kun lähetät asiakirjan, anna vastaanottajan sähköpostiosoite puhelinnumeron sijasta (internetfaksi ja sähköpostilähetys). Katso Fax. Voit vastaanottaa internet-faksilla tai muista tietokoneista lähetettyjä sähköpostiviestejä (internet-faksien vastaanottaminen ja sähköpostin tulostaminen). Katso Fax. Internet-faksin kanssa yhteensopivat laitteet ja tietokoneet, joilla on sähköpostiosoite, voivat vastaanottaa sähköpostiviestejä internet-faksilla. IP-faksi lähettää ja vastaanottaa asiakirjoja kahden faksilaitteen välillä suoraan TCP/IP-verkossa. Voit lähettää asiakirjoja antamalla IP-osoitteen tai isäntänimen faksinumeron sijasta (IP-faksilähetys). Katso Fax. Laite vastaanottaa internet-faksilla lähetettyjä asiakirjoja (IP-faksien vastaanotto). Katso Fax. Laite voi lähettää julkiseen puhelinverkkoon kytkettyihin G3-fakseihin VoIP-yhteydellä. 19

22 1. Mitä tällä laitteella voi tehdä Lisätietoja laitteen asetuksista, katso Connecting the Machine/System Settings. 20

23 Faksien lähettäminen ja vastaanottaminen laitteella, jossa ei ole faksiyksikköä Faksien lähettäminen ja vastaanottaminen laitteella, jossa ei ole faksiyksikköä Voit lähettää ja vastaanottaa fakseja toisen laitteen faksitoiminnoilla verkon välityksellä (Etäfaksi). CJQ612 Etäfaksitoiminnon käyttämiseksi käyttäjän laitteeseen ja etälaitteeseen on asennettava faksiyhteysyksikkö. Faksien lähetystoiminto on samanlainen kuin laitteilla, joissa on faksiyksikkö. Kun työ on valmis, tarkista lähetystiedot lähetyshistoriasta tai tulostetuista raporteista. Voit myös edelleenlähettää vastaanotettuja fakseja faksitoiminnolla varustetulta etälaitteelta käyttäjän laitteeseen. Katso Faksi. 21

24 1. Mitä tällä laitteella voi tehdä Faksin ja skannerin käyttö verkkoympäristössä CJQ607 Voit lähettää skannattuja tiedostoja valitulle vastaanottajalle sähköpostilla. Katso Fax. Katso Scan. Voit myös lähettää skannatut tiedostot suoraan kansioihin. Katso Fax. Katso Scan. Voit käyttää laitetta ScanRouter-jakeluohjelman *1 jakeluskannerina (verkkojakeluskanneri). Voit tallentaa skannatut tiedostot jakelupalvelimelle tai lähettää ne samassa verkossa olevan tietokoneen kansioon. Katso Scan. Voit käyttää WSD-toimintoa (Web Services on Devices), kun haluat lähettää tiedostoja asiakaskoneelle. Katso Scan. *1 ScanRouter-jakeluohjelmistoa ei ole enää saatavana. 22

25 Tietovuotojen estäminen (suojaustoiminnot) Tietovuotojen estäminen (suojaustoiminnot) CJQ608 Voit suojata asiakirjat luvattomalta käytöltä ja estää niiden luvattoman kopioimisen. Voit valvoa laitteen käyttöä ja estää laitteen asetusten muuttamisen ilman lupaa. Salasanoilla estetään luvaton käyttö verkon kautta. Voit minimoida tietovuotojen vaaran tyhjentämällä tai salaamalla kiintolevyn tiedot. Voit rajoittaa kunkin käyttäjän oikeutta käyttää eri toimintoja. Katso Tietoturvaopas. 23

26 1. Mitä tällä laitteella voi tehdä Laitteen tilan valvonta ja asetusten määrittäminen tietokoneella Web Image Monitorilla voit tarkistaa laitteen tilan ja muuttaa sen asetuksia. CJQ609 Voit tarkistaa, minkä kasetin paperi on vähissä, tallentaa tietoja Osoitelistaan, määrittää verkkoasetukset, määrittää ja muuttaa järjestelmän asetuksia, hallita töitä, tulostaa työhistorian ja määrittää todennusasetukset. Katso Connecting the Machine/System Settings. Katso Web Image Monitorin ohje. 24

27 Luvattoman kopioinnin estäminen Luvattoman kopioinnin estäminen Voit tulostaa upotettuja kuvioita tulosteisiin luvattoman kopioinnin estämiseksi. Ei saa kopioida Ei saa kopioida FI CJQ613 Tulostettavaan asiakirjaan voidaan upottaa kopioinnin estävä kuvio tulostinohjaimella. Jos asiakirja kopioidaan laitteella, jossa on kopiotietojen suojausyksikkö, suojatut sivut näkyvät kopioissa harmaina. Näin minimoidaan luottamuksellisten tietojen kopioinnin vaara. Suojatut faksit peitetään harmaalla ennen lähettämistä tai tallentamista. Jos kopiotietojen suojausyksiköllä varustetulla laitteella kopioidaan asiakirjaa, jossa on kopioinnin esto, laite ilmoittaa luvattomasta kopioinnista äänimerkillä. Jos asiakirja kopioidaan laitteella, jossa ei ole kopiotietojen suojausyksikköä, upotettu kuvio tulee näkyviin osoittaen, että kyseessä on luvaton kopio. Tulostinohjainta käyttämällä tulostettuun asiakirjaan voidaan upottaa teksti luvattoman kopioinnin estämiseksi. Jos kopiokone tai monitoimilaite kopioi, skannaa tai tallentaa tällaisen asiakirjan asiakirjapalvelimelle, upotettu kuvio tulee näkyviin paljastaen luvattoman kopioinnin. Katso Print. Lisätietoa, katso tulostinohjaimen Ohje- ja tietoturvaopas. 25

28 26 1. Mitä tällä laitteella voi tehdä

29 2. Aluksi Tässä luvussa kuvataan laitteen käyttöönotto. Osien nimet ja toiminnot Osien nimet (pääasiassa Eurooppa ja Aasia) Älä tuki laitteen tuuletusaukkoja. Laitteen sisäosat voivat ylikuumentua ja aiheuttaa tulipalon. Edestä ja vasemmalta CSL Valotuslasin kansi tai syöttölaite (Kuvassa automaattinen syöttölaite.) Laske valotuslasin kansi tai syöttölaite valotuslasille asetettujen alkuperäisten päälle. Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen. 2. Valotuslasi Aseta alkuperäiset tähän kuvapuoli alaspäin. 27

30 2. Aluksi 3. Tuuletusaukot Estävät ylikuumenemisen. 4. Pääkytkin Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle. 5. Käyttöpaneeli Katso s. 31 "Laitteen käyttöpaneelin nimet ja toiminnot". 6. Sisäinen luovutustaso 1 Kopiot, tulosteet ja faksit päätyvät tälle tasolle. 7. Etukansi Avaa etukansi päästäksesi käsiksi laitteen sisäosiin. 8. Paperikasetit Laita paperi tänne. Tyypin 1 mallissa on yksi paperikasetti. 9. Alemmat paperikasetit Laita paperi tänne. Lisätietoja, katso s. 30 "Laitteen lisävarusteiden toiminnot". Edestä ja oikealta katsottuna CSL Paperituki Nosta jatke ylös ison paperin tukemiseksi. 2. Tuuletusaukot Estävät ylikuumenemisen. 3. Paperiohjaimet Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten. 28

31 Osien nimet ja toiminnot 4. Ohisyöttötaso Käytä paksun paperin, piirtoheitinkalvojen, kirjekuorien ja tarrapaperin kopiointiin tai tulostukseen. 5. Paperituki Jos käytät ohisyöttötasolla paperikokoa A4 (8 1 / 2 11 ) tai suurempia kokoja, vedä tämä paperituki ulos. 6. Oikeanpuoleinen alakansi Avaa kansi, jos sattuu paperitukos. 7. Alemman paperikasetin oikeanpuoleinen kansi Avaa kansi, jos sattuu paperitukos. 8. Oikea etukansi Avaa tämä kansi, niin voit poistaa juuttuneet paperit paperikasetista. 29

32 2. Aluksi Laitteen lisävarusteiden toiminnot Laitteen ulkoiset lisävarusteet (pääasiassa Eurooppa ja Aasia) CSL Valotuslasin kansi Laske tämä kansi alkuperäisten päälle. 2. Syöttölaite Aseta alkuperäisten asiakirjojen nippu tähän. Asiakirjat syöttyvät automaattisesti. 3. Alempi paperikasetti Kapasiteetti enintään 500 paperiarkkia. 4. Alemmat paperikasetit Yksikkö koostuu kahdesta paperikasetista. Kapasiteetti enintään paperiarkkia. Kummallekin puolelle mahtuu 500 arkkia. 5. Sisäinen luovutustaso 2 Jos tämä valitaan luovutustasoksi, kopiot, tulosteet tai saapuneet faksit luovutetaan tähän tekstipuoli alaspäin. 30

33 Laitteen käyttöpaneelin nimet ja toiminnot Laitteen käyttöpaneelin nimet ja toiminnot Kuvassa on kaikilla lisälaitteilla varustetun laitteen käyttöpaneeli CMR [Pääsivu]-näppäin Avaa [Pääsivu]-näytön. Lisätietoja, katso s. 35 " [Pääsivu]-näytön käyttäminen". 2. Toimintonäppäimet Toimintonäppäimiin ei ole tallennettu oletustoimintoja. Voit tallentaa näppäimiin usein käytettyjä toimintoja, ohjelmia ja verkkosivuja. Lisätietoja, katso Getting Started. 3. Näyttö Näyttää toimintonäppäimet, toimintatilan tai ilmoitukset. Lisätietoja näytön käyttämisestä, katso Getting Started. 4. [Nollaus]-näppäin Tyhjennä nykyiset asetukset. 5. [Ohjelma]-näppäin (kopiokone, asiakirjapalvelin, faksi, skanneri) Voit tallentaa usein käyttämäsi asetukset tai hakea tallennettuja asetuksia. Lisätietoja usein käytettyjen toimintojen tallentamisesta, katso Convenient Functions. 31

34 2. Aluksi Näppäimellä voit tallentaa aloitusnäytön oletusarvot, jotka tulevat voimaan kun toimintatilat nollataan tai tyhjennetään tai kun pääkäyttökytkin painetaan päälle. Lisätietoja aloitusnäytön oletustoimintojen muuttamisesta, katso Convenient Functions. 6. Virran merkkivalo Virran merkkivalo syttyy, kun laite käynnistetään päävirtakytkimestä. 7. [Energian säästö] -näppäin Näppäimellä laite siirretään virransäästötilaan ja pois siitä. Lisätietoja, katso Getting Started virransäästötilassa, [Energiansäästö]-näppäin vilkkuu hitaasti. 8. [Sisään-/uloskirjautuminen]-näppäin Kirjaudu laitteelle tai pois laitteelta. 9. [Käyttäjän työkalut/laskuri]-näppäin Käyttäjän työkalut. Kun laite on Paina muuttaaksesi oletusasetuksia tarpeen mukaan. Lisätietoja käyttäjän työkaluista, katso Connecting the Machine/System Settings. Laskuri Tarkista tai tulosta laskurin lukemat. Lisätietoja, katso Maintenance and Specifications. Tietoja kulutustarvikkeiden tilaamisesta ja huollon yhteystiedot. Voit myös tulostaa tiedot. Katso Maintenance and Specifications. 10. [Helppo näyttö] -näppäin Vaihda yksinkertaistettuun näyttöön. Lisätietoja, katso Getting Started. 11. [ ]-näppäin (Enter-näppäin) Vahvista syöteyt arvot tai valinnat. 12. [Aloita]-näppäin Aloita kopiointi, tulostus, skannaus tai lähetys. 13. [Tyhjennä]-näppäin Poista näppäilemäsi numero. 14. [Seis]-näppäin Pysäytä käynnissä oleva työ kuten kopiointi, skannaus, faksin lähettäminen tai tulostus. 15. Numeronäppäimet Kopioiden lukumäärän, faksinumeroiden ja valitun toiminnon tietojen syöttämiseen. 16. Faksin vastaanoton merkkivalo, tiedonsiirron merkkivalo, luottamuksellisen tiedoston merkkivalo Faksin vastaanoton merkkivalo Palaa jatkuvasti, kun vastaanotetaan tai tallennetaan faksin muistiin muita kuin henkilökohtaiseen postiin saapuneita tai Muistilukko-tiedostoja. Katso Faksi. Tiedonsiirron merkkivalo Palaa jatkuvasti tiedon lähetyksen ja vastaanoton aikana. Luottamuksellisen tiedoston merkkivalo 32

35 Laitteen käyttöpaneelin nimet ja toiminnot Palaa jatkuvasti, kun tietoja vastaanotetaan henkilökohtaiseen postiin. Vilkkuu, kun vastaanotetaan muistilukkotiedostoa. Katso Fax. 17. [Tarkista tila]-näppäin Tarkista laitteen järjestelmän tila, jokaisen toiminnon käyttötila ja nykyisten töiden tila. Voit näyttää myös työhistorian ja laitteen huoltotiedot. 18. Tiedon vastaanoton merkkivalo (faksi ja tulostin) Vilkkuu, kun laite vastaanottaa tulostustöitä tai LAN-fakseja tietokoneelta. Katso Fax ja Print. 19. Muistipaikan valo Syttyy, kun muistilaite asetetaan muistipaikkaan. 20. Muistipaikat Käytetään SD-kortin tai USB-muistilaitteen liittämiseen. 33

36 2. Aluksi Näytön kielen valinta Voit muuttaa näytöllä käytettävän kielen seuraavasti. Englanti on oletusasetuksena. 1. Paina [Käyttäjän työkalut/laskuri]. CMR Paina [ ]. 3. Paina kielinäppäintä, kunnes haluamasi kieli tulee näkyviin. 4. Paina [Käyttäjän työkalut/laskuri]. 34

37 [Pääsivu]-näytön käyttäminen [Pääsivu]-näytön käyttäminen Kaikkien toimintojen kuvakkeet löytyvät [Pääsivulta]. Voit lisätä [Pääsivulle] pikavalintoja usein käyttämiisi ohjelmiin tai verkkosivuihin. Lisättyjen pikavalintojen kuvakkeet näkyvät [Pääsivulla]. Saat ohjelmat tai verkkosivut nopeasti käyttöön painamalla pikavalintakuvakkeita. Pääset [Pääsivulle] painamalla [Koti]-näppäintä FI CSL [Kopiokone] Ota kopioita. Lisätietoja kopiointitoiminnon käyttämisestä, katso Copy/Document Server. 2. [Asiakirjapalvelin] Tallenna asiakirjoja laitteen kiintolevylle tai tulosta niitä. Lisätietoja asiakirjapalvelimen käyttämisestä, katso Copy/Document Server. 3. [Faksi] Lähetä tai vastaanota fakseja. Lisätietoja faksitoiminnon käyttämisestä, katso Fax. 4. Pikavalintakuvake Voit lisätä [Pääsivulle] pikavalintoja ohjelmiin tai verkkosivuihin. Lisätietoja pikavalintojen tallentamisesta, katso s. 36 "Kuvakkeiden lisääminen [Pääsivu]-näyttöön". Ohjelman numero näkyy pikavalintakuvakkeen alareunassa. 35

38 2. Aluksi 5. Pääsivun kuva Voit lisätä [Pääsivulle] kuvan, esimerkiksi yhtiön logon. Lisätietoja kuvan vaihtamisesta, katso Convenient Functions. 6. [Tulostin] Määritä tulostusasetukset. Lisätietoja tulostusasetusten määrittämisestä, katso Print. 7. [Skanneri] Skannaa alkuperäisiä ja tallenna kuvat tiedostoiksi. Lisätietoja skanneritoiminnon käyttämisestä, katso Scan. 8. [Selain] 9. / Avaa verkkosivuja. Lisätietoja selaimen käytöstä, katso Convenient Functions. Nuolinäppäimillä voit siirtyä sivulta toiselle, jos kuvakkeita on useammalla sivulla. Kuvakkeiden lisääminen [Pääsivu]-näyttöön Voit lisätä pikavalintoja kopiointi-, faksi- tai skanneritilan ohjelmiin tai selaimen Suosikit-kansioon tallennettuihin verkkosivuihin. Voit myös tarkastella toimintojen ja sovellusten kuvakkeita, jotka olet poistanut [Pääsivu]-näytöltä. Asiakirjapalvelin-toiminnolla tallennettuja pikakuvakkeita ei voi lisätä [Pääsivu]-näytölle. Tavallisella näytöllä voidaan näyttää enintään 32 merkkiä pitkät pikakuvakkeiden nimet. Jos kuvakkeen nimen pituus ylittää 32 merkkiä, loput merkit näytetään muodossa "...". Yksinkertaisella näytöllä näytetään 30 merkkiä. Jos kuvakkeen nimen pituus ylittää 30 merkkiä, loput merkit näytetään muodossa "...". Lisätietoja ohjelman luomisesta, katso s. 40 "Toimintojen tallentaminen ohjelmaksi". Lisätietoja sivujen tallentamisesta Suosikit-kansioon, katso Convenient Functions. Käyttäjän suosikit -kansioon tallennettujen sivujen pikakuvakkeita ei voi tallentaa [Pääsivu]-näytölle. Jos haluat tallentaa pikavalintoja, tallenna verkkosivut Jaetut suosikit -kansioon. Lisätietoja Suosikitkansioon tallennettavista kohteista, katso Convenient Functions. Lisätietoja pikavalintojen tallentamisesta [Ohjelma]-näytöllä, katso Convenient Functions. Voit tallentaa jopa 72 toimintoa ja pikavalintakuvaketta. Poista tarvittaessa käyttämättömiä kuvakkeita, jos määrä tulee täyteen. Lisätietoja, katso Convenient Functions. Voit vaihtaa kuvakkeiden paikkaa. Lisätietoja, katso Convenient Functions. 36

39 [Pääsivu]-näytön käyttäminen Kuvakkeiden lisääminen [ Pääsivulle] Web Image Monitorilla 1. Käynnistä Web Image Monitor. Lisätietoja, katso Connecting the Machine/System Settings. 2. Kirjaudu Web Image Monitoriin pääkäyttäjänä. Lisätietoja, katso Tietoturvaopas. 3. Valitse [Laitehallinta] ja sitten [Pääsivun hallinta]. 4. Napsauta [Muokkaa kuvakkeita] 5. Valitse lisättävässä kohteessa [ Kuvake voidaan lisätä.] ja napsauta [ Lisää]. 6. Valitse lisättävä toiminto tai pikavalintakuvake. 7. Napsauta [OK] neljä kertaa. Kuvakkeiden lisääminen [Pääsivu]-näyttöön Käyttäjän työkalut -valikosta Seuraavassa kopiointiohjelman pikavalinta tallennetaan [Pääsivulle]. 1. Tallenna ohjelma. 2. Paina [Käyttäjän työkalut/laskuri]. 3. Paina [Muokkaa pääsivua]. CMR633 37

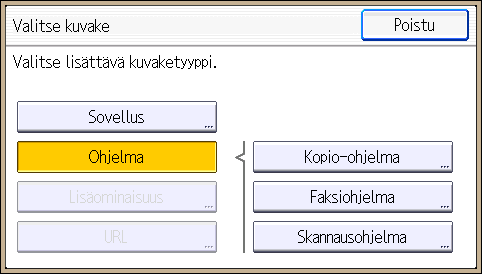

40 2. Aluksi 4. Paina [Lisää kuvake]. 5. Paina [Valitse kuvake]. 6. Paina [Ohjelma]. 7. Paina [Kopio-ohjelma]. 38

41 [Pääsivu]-näytön käyttäminen 8. Valitse lisättävä ohjelma. 9. Paina [Valitse kohde]. 10. Määritä kohta, jossa [Tyhjä] näytetään. 11. Paina [Poistu]. 12. Paina [Käyttäjän työkalut/laskuri]. ] [Valitse kohde] -näytön oikeassa ylänurkassa tarkistaaksesi paikan yksinkertaisella näy- Paina [ töllä. 39

42 2. Aluksi Toimintojen tallentaminen ohjelmaksi Tallennettavien ohjelmien määrä riippuu toiminnoista. Kopiokone: 25 ohjelmaa Asiakirjapalvelin: 25 ohjelmaa Faksi: 100 ohjelmaa Skanneri: 25 ohjelmaa Ohjelmiin voidaan tallentaa seuraavia asetuksia: Kopiokone: Tummuus, paperikasetti, Alkup. (Alkuperäisen asetukset), Autom. pien./suur., Pien/suur (Pienennys/suurennus), Muu toim. (Muut toiminnot) (paitsi Käyttäjänimi, File Tiedoston nimi ja Salasana kohdassa Tallenna tiedosto), kopioiden määrä Asiakirjapalvelin (asiakirjan tulostuksen aloitusnäytöllä): Faksi: 2-puol: lyhyt sivu, 2-puol: pitkäsivu, Muu toim. (Muut toiminnot), tulosteiden määrä Lähetystyyppi, muistilähetys/välitön lähetys, Valitse kohde osoitekirjasta (paitsi kansiokohteen), Käsinsyöttö, Lähetystilaraportti, Lähetysasetukset (paitsi Lähettäjän nimi, Aihe ja Käyttäjänimi, Tiedoston nimi ja Salasana kohdassa Tallenna tiedosto) Skanneri: Alkuper., Lähetysasetukset (paitsi Suojausasetukset kohdassa Tiedostotyyppi, Tiedoston nimi, Lähettäjän nimi ja Käyttäjänimi, Tiedoston nimi ja Salasana kohdassa Tallenna tiedosto) Tässä kerrotaan, mtien toimintoja voidaan tallentaa ohjelmaksi. Esimerkkinä käytetään kopiointitoimintoa. 1. Paina käyttöpaneelin vasemmassa yläkulmassa olevaa [Pääsivu]-näppäintä ja valitse [Kopiokone]-kuvake [Pääsivu]-näytöstä. CMR Muokkaa kaikkia ohjelmaan tallennettavia kopiointiasetuksia. 40

43 Toimintojen tallentaminen ohjelmaksi 3. Paina [Ohjelma]-näppäintä. 4. Paina [Ohjelma]. CMT Valitse tallennettavan ohjelman numero. 6. Anna ohjelman nimi. 7. Paina [OK]. 8. Paina kaksi kertaa [Poistu]. Ohjelmien nimien enimmäismerkkimäärä vaihtelee toiminnon mukaan seuraavasti: Kopiokone: 34 merkkiä Asiakirjapalvelin: 34 merkkiä Faksi: 20 merkkiä Skanneri: 34 merkkiä Kun ohjelma tallennetaan oletuksena, sen arvot ovat oletusasetuksia, jotka näkyvät ilman [Ohjelma]-näppäimen painamista, myös toimintojen tyhjentämisen tai nollaamisen jälkeen sekä heti laitteen käynnistyttyä. Lisätietoja aloitusnäytön oletustoimintojen muuttamisesta, katso Convenient Functions. Kun ohjelmassa valittu paperikasetti on tyhjä mutta muissa kaseteissa on samaa paperikokoa, käytetään ensisijaisesti [Kasetin paperiasetus]-välilehden kohdassa [Oletuskasetti: Kopiokone] tai [Oletuskasetti: Faksi] valittua kasettia. Lisätietoja järjestelmäasetuksista, katso Connecting the Machine/System Settings. 41

44 2. Aluksi Ohjelmat pysyvät tallessa vaikka virta katkaistaan tai painetaan [Nollaus], ellei sisältöä ole poistettu tai ylikirjoitettu. Jos ohjelmanumeron vieressä näkyy merkki, siihen on jo tallennettu asetuksia. Ohjelmat voidaan tallentaa [Pääsivulle], josta ne löytyvät nopeasti. Lisätietoja, katso Convenient Functions. s. 36 "Kuvakkeiden lisääminen [Pääsivu]-näyttöön". Asiakirjapalvelin-toiminnolla tallennettuja pikakuvakkeita ei voi lisätä [Pääsivu]-näytölle. Esimerkkejä ohjelmista Kopiointitila Ohjelman nimi Ohjelman kuvaus Toiminto Kopioi ympäristöystävällisesti Määritä [Yhd. 2-puol.] kohdan [Yhdistä] kohdassa [Muu toim. ]. Näin säästät paperia ja väriainetta. Kopiointi kokoon samaan Valitse [Alkup.]-valikosta [Erikokoiset] ja [Autom. Pien./Suur.] aloitusnäytöltä. Voit kopioida erikokoisia asiakirjoja samankokoisiksi, jolloin niitä on helpompi käsitellä. Sivujen pienentäminen Määritä [Yhd. 1-puol.] kohdan [Yhdistä] kohdassa [Muu toim. ]. Voit kopioida jopa 4 sivua arkin yhdelle puolelle ja säästää paperia. Skanneritila Ohjelman nimi Ohjelman kuvaus Toiminto Helppo PDF-skannaus Näin tehostat asiakirjojen skannaamista. PDF-skannaustiedoston pakkaaminen Skannaa arkistoitavaksi Kohdassa [Läh.aset.] valitse [Nelivärinen] kohdassa [Alkuperäisen tyyppi] ja valitse [PDF] kohdassa [Tiedostotyyppi]. [Läh.aset.]-valikossa valitse [Nelivärinen] kohdassa [Alkuperäisen tyyppi] ja valitse [Pakattu PDF] kohdassa [Tiedostotyyppi]. Valitse [PDF/A] kohdassa [Tiedostotyyppi] kohdassa [Läh.aset.]. Pakkaamalla skannatun tiedoston pienennät tiedostokokoa, jolloin lähetys ja tallennus on helpompaa. Voit tallentaa paperiasiakirjat helposti PDF/A-tiedostomuotoon pitkäaikaista arkistointia varten. 42

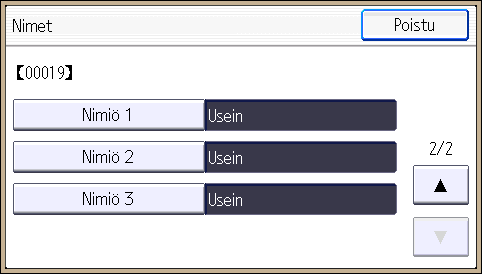

45 Toimintojen tallentaminen ohjelmaksi Ohjelman nimi Ohjelman kuvaus Toiminto Samaan kokoon skannaus Skannaus digitaalisella allekirjoituksella Tiedostoskannauksen jakaminen Tarkka skannaus Keräilyskannaus Valitse [Lähetysasetukset]-valikossa [Erikokoiset] kohdassa [Skannauskoko] ja määritä paperikoko kohtaan [Pienennys/suurennus]. Valitse [Lähetysasetukset] -valikon [Tiedostotyyppi]-kohdasta [PDF], [Pakattu PDF-tiedosto] tai [PDF/A] ja valitse myös [Digit. allekirjoitus]. Valitse [Jaa] kohdassa [Läh.aset.]. Valitse skannatun tiedoston tallennusmuodoksi TIFF. Määritä myös korkeampi tarkkuus kohdassa [Tarkkuus] kohdassa [Läh.aset.]. Valitse [Keräily] kohdassa [Läh.aset.]. Kaikki sivut skannataan samankokoisiksi, eikä sivujen kokoa tarvitse enää määrittää uudelleen. Voit lisätä digitaalisen allekirjoituksen tärkeisiin asiakirjoihin, kuten sopimuksiin, jotta tietoja ei voida muuttaa jälkiä jättämättä. Voit skannata monisivuisen asiakirjan yhdeksi tiedostoksi jakamalla sen osiin, joista jokaisessa on tietty sivumäärä. Skannatut asiakirjat ovat hyvin tarkkoja, mutta tiedostokoko voi olla hyvinkin suuri. Voit skannata useita alkuperäisiä monessa erässä ja lähettää skannatut alkuperäiset. Faksitila Ohjelman nimi Ohjelman kuvaus Toiminto Faksi-ilmoitus lähetystuloksesta Faksin lähetys haluttuun aikaan Faksien lähetys osastoittain Valitse [Esikatselu] ja määritä [Spostin läh.tulos] kohdassa [Läh.aset.]. Valitse [Läh. myöh.] kohdassa [Läh.aset.]. Valitse [Faksin otsikkorivi] kohdassa [Lisätoiminnot] kohdassa [Läh.aset.]. Voit tarkistaa lähetysasetukset ennen lähetystä ja sen jälkeen. Voit määrittää ajan, jolloin faksi lähetetään. Voit käyttää asetusta, jos vastaanottaja välittää faksit edelleen lähettäjien mukaan. Tallennettavissa olevat toiminnot vaihtelevat asennettujen lisävarusteiden mukaan. Lisätietoja, katso Getting Started. 43

46 2. Aluksi Yllä olevat ohjelmien nimet ovat vain esimerkkejä. Voit antaa ohjelmalle haluamasi nimen. Tallennettavat ohjelmat vaihtelevat yrityskohtaisesti, joten emme suosittele tiettyjen ohjelmien tallentamista. 44

47 Virran kytkeminen/katkaiseminen Virran kytkeminen/katkaiseminen Päävirtakytkin on laitteen vasemmassa sivussa. Kun kytkintä käännetään, päävirta kytkeytyy ja virran merkkivalo käyttöpaneelin oikeassa reunassa syttyy. Kun kytkin suljetaan, päävirta katkaistaan ja virran merkkivalo käyttöpaneelin oikeassa reunassa sammuu. Tämä katkaisee laitteesta virran kokonaan. Kun laitteeseen on asennettu faksi, muistiin tallennetut faksitiedostot voivat kadota, jos laitteesta katkaistaan virta. Käytä tätä kytkintä vain, jos se on välttämätöntä. Virran kytkeminen päälle Älä katkaise virtaa pääkytkimestä heti sen jälkeen kun olet kytkenyt sen päälle. Kiintolevy tai muisti voivat vaurioitua, mistä seuraa toimintahäiriöitä. 1. Varmista, että virtajohto on kytketty kunnolla pistorasiaan. 2. Paina päävirtakytkintä. Päävirran merkkivalo syttyy. CSL010 Virran kytkeminen pois päältä Kun irrotat virtajohdon pistorasiasta, vedä aina pistokkeesta äläkä johdosta. Johdosta vetäminen voi vahingoittaa virtajohtoa. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. Kun laitteen virta on kytketty pois päältä, on odotettava muutamia sekunteja ennen kuin virta kytketään päälle uudelleen. Jos saat ilmoituksen "Turn main Power Switch off", sammuta laite ja odota, että päävirtakytkimen merkkivalo sammuu. Kun päävirtakytkimen merkkivalo on sammunut, odota 45

48 2. Aluksi vähintään 10 sekuntia ennen kuin käynnistät laitteen uudelleen. Virtaa ei saa koskaan kytkeä takaisin päälle välittömästi sen jälkeen, kun se on kytketty pois päältä. Sammuta laite päävirtakytkimestä ja tarkista että virran merkkivalo sammuu ennen virtajohdon irrottamista. Muuten kiintolevy tai muisti voivat vahingoittua, mistä seuraa toimintahäiriöitä. Älä katkaise laitteesta virtaa käyttökytkimestä, kun laite on toiminnassa. Kiintolevy tai muisti voivat vaurioitua, mistä seuraa toimintahäiriöitä. Älä pidä päävirtakytkintä painettuna alas kun virtaa sammutetaan. Silloin laitteen virta katkaistaan pakotetusti, mikä voi vaurioitaa kiintlevyä tai muistia ja aiheuttaa toimintahäiriöitä. 1. Paina päävirtakytkintä. Päävirran merkkivalo sammuu. 46

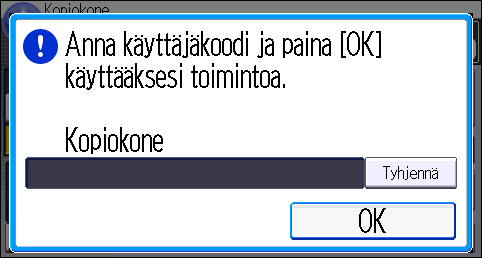

49 Kun todennusnäyttö avautuu Kun todennusnäyttö avautuu Todennusnäyttö avautuu, jos perustodennus, Windows-todennus, LDAP-todennus tai integrointipalvelintodennus on käytössä. Voit käyttää laitetta vasta kun olet syöttänyt sisäänkirjautumisnimen ja sisäänkirjautumissalasanan. Jos käyttäjäkooditodennus on käytössä, et voi käyttää laitetta, ennen kuin olet antanut käyttäjäkoodin. Jos voit käyttää laitetta, olet kirjautunut sille. Kun et enää voi käyttää sitä, olet kirjautunut ulos. Kun olet kirjautunut laitteelle, muista myös kirjautua ulos. Se estää laitteen luvattoman käytön. Pyydä käyttäjien ylläpitäjältä sisäänkirjautumisnimi, sisäänkirjautumissalasana ja käyttäjäkoodi. Lisätietoja käyttäjätodennuksesta, katso Tietoturvaopas. Kohtaan Käyttäjäkooditodennus syötettävä Käyttäjäkoodi on sama numero, joka on tallennettu Osoitelistan kohtaan Käyttäjäkoodi. Käyttäjäkooditodennus käyttöpaneelilla Tässä kerrotaan, miten laitteeseen kirjaudutaan käyttöpaneelilla, kun käyttäjäkooditodennus on käytössä. Jos käyttäjäkooditodennus on käytössä, näytöllä pyydetään antamaan käyttäjäkoodi. 1. Näppäile käyttäjäkoodi (enintään kahdeksan numeroa) ja paina [OK]. Sisäänkirjautuminen käyttöpaneelilla Tässä kerrotaan, miten kirjaudutaan sisään kun käytössä on perustodennus, Windows-todennus, LDAPtodennus tai integrointipalvelintodennus. 47

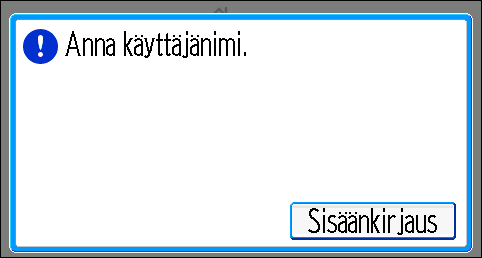

50 2. Aluksi 1. Napsauta [Sisäänkirjaus]. 2. Anna sisäänkirjautumisnimi ja paina [OK]. 3. Anna sisäänkirjautumissalasana ja paina [OK]. Kun käyttäjä on todennettu, esiin tulee käyttämäsi toiminnon näyttö. Uloskirjautuminen käyttöpaneelilla Tässä kerrotaan, miten kirjaudutaan ulos kun käytössä on perustodennus, Windows-todennus, LDAP-todennus tai integrointipalvelintodennus. Kun olet kirjautunut laitteelle, muista kirjautua siltä myös ulos luvattoman käytön estämiseksi. 1. Paina [Sisään/uloskirjautuminen]. 2. Paina [Kyllä]. CMR636 48

51 Alkuperäisten asettaminen Alkuperäisten asettaminen Alkuperäisten asetttaminen valotuslasille Aasia) (pääasiassa Eurooppa ja Pidä kädet loitolla saranoista ja valotuslasista, kun lasket syöttölaitetta. Loukkaantumisvaara. Älä nosta syöttölaitetta väkisin. Syöttölaitteen kansi saattaa avautua tai vahingoittua. 1. Nosta syöttölaite tai valotuslasin kansi. Nosta syöttölaite tai valotuslasin kansi vähintään 30 asteen kulmaan. Muuten alkuperäisen kokoa ei ehkä tunnisteta oikein. 2. Aseta alkuperäinen valotuslasille tekstipuoli alaspäin. Aseta alkuperäinen täsmälleen valotuslasin vasempaan takakulmaan. Aloita ensimmäisestä skannattavasta sivusta. 1 CSN Kohdistusmerkki 3. Laske syöttölaite tai valotuslasin kansi alas. Alkuperäisten asettaminen syöttölaitteeseen Älä peitä tunnistimia tai aseta alkuperäistä asiakirjaa huolimattomasti. Skannatun kuvan koko saatetaan tunnistaa väärin tai laite voi antaa viestin paperitukoksesta. Älä myöskään aseta alkuperäisiä tai muita esineitä kannen päälle. Se voi aiheuttaa toimintahäiriön. 49

52 2. Aluksi 1 CSN Anturit 1. Säädä alkuperäisen ohjain alkuperäisen koon mukaan. 2. Aseta tasatut alkuperäiset syöttölaitteeseen suoraan ja tekstipuoli ylöspäin. Paperipino ei saa ylittää ylärajamerkintää. Ensimmäinen sivu on pinon päällimmäisenä. 1 2 CSN Ylärajamerkki 2. Alkuperäisen ohjain 50

53 3. Kopiointi Tässä kerrotaan yleisimmin käytetyistä kopiokoneen toiminnoista. Lisätietoja muista toiminnoista, katso Kopiokone/asiakirjapalvelin-opas laitteen mukana toimitetulla cd-levyllä. Perustoiminnot Voit kopioida alkuperäisiä asettamalla ne valotuslasille tai syöttölaitteeseen. Kun kopioit alkuperäisen asiakirjan valotuslasilta, aloita ensimmäisestä kopioitavasta sivusta. Kun kopioit syöttölaitteella, aseta alkuperäiset siten, että ensimmäinen sivu on päällimmäisenä. (pääasiassa Eurooppa ja Aasia) Lisätietoja alkuperäisen asettamisesta valotuslasille, katso s. 49 "Alkuperäisten asetttaminen valotuslasille (pääasiassa Eurooppa ja Aasia)". Lisätietoja alkuperäisen asettamisesta syöttölaitteeseen, katso s. 49 "Alkuperäisten asettaminen syöttölaitteeseen". Jos kopioit muulle kuin tavalliselle paperille, määritä paperityyppi käytettävän paperin painon mukaisesti Käyttäjän työkalut -valikossa. Lisätietoja järjestelmäasetuksista, katso Connecting the Machine/System Settings. 1. Paina käyttöpaneelin vasemmassa yläkulmassa olevaa [Pääsivu]-näppäintä ja valitse [Kopiokone]-kuvake [Pääsivu]-näytöstä. CMR Varmista, että edellisen kopiointityön asetukset on poistettu. Jos aikaisempia asetuksia on jäljellä, paina [Nollaus]-näppäintä. 3. Aseta alkuperäiset. 4. Tee halutut asetukset. 5. Anna kopioiden lukumäärä numeronäppäimillä. Suurin mahdollinen kopiomäärä on

54 3. Kopiointi 6. Paina [Aloita]. Kun asetat alkuperäisen valotuslasille, paina [ ]-näppäintä, kun kaikki alkuperäiset on skannattu. Jotkin toiminnot, kuten keräilytila, voivat edellyttää [ ]-näppäimen painamista, kun alkuperäiset asetetaan syöttölaitteeseen. Seuraa näyttöön tulevia ohjeita. 7. Kun kopiointityö on valmis, poista asetukset painamalla [Nollaus]-näppäintä. 52

55 Alkuperäisten pienennys ja suurennus Alkuperäisten pienennys ja suurennus Tässä kerrotaan, miten kuvia pienennetään tai suurennetaan määrittämällä niiden kopiointisuhde tai paperin koko. Lähtöpiste Pienennyksen ja suurennuksen lähtöpiste vaihtelee sen mukaan kuinka alkuperäinen skannataan. Kun alkuperäinen asetetaan valotuslasille, lähtöpiste on vasemmassa yläkulmassa. Kun alkuperäinen asetetaan syöttölaitteeseen, lähtöpiste on vasemmassa alakulmassa. Alkuperäisen asettaminen valotuslasille Alkuperäisen asettaminen syöttölaitteeseen CKN005 CKN006 Esiasetettu pienennys/suurennus Voit pienentää ja suurentaa kuvia valitsemalla esiasetetun suhteen. CKN004 53

56 3. Kopiointi 1. Paina [Pien./suur. ]. 2. Valitse suhde ja paina sitten [OK]. 3. Aseta alkuperäiset ja paina [Aloita]. Zoomaus Voit määrittää kopiosuhteen 1 % välein. CKN007 Voit antaa kopiointisuhteen numeronäppäimillä tai näppäimillä [ ][ ]. Voit syöttää kopiointisuhteen numeronäppäimillä seuraavasti. 54

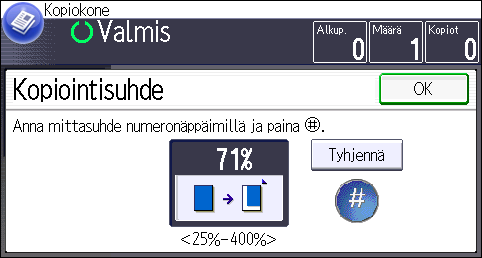

57 Alkuperäisten pienennys ja suurennus 1. Paina [Pien./suur. ]. 2. Paina [Kopiointisuhde]. 3. Syötä haluttu suhde ja paina sitten [ ]. 4. Paina [OK] kaksi kertaa. 5. Aseta alkuperäiset ja paina [Aloita]. Autom. pien./suur. Laite valitsee sopivankokoisen kopiopaperin automaattisesti kopioitavan paperin koon ja kopiointisuhteen mukaan. CKN008 Toimintoa ei voi käyttää ohisyöttötasolta. Jos valitset kopiointisuhteen sen jälkeen, kun olet painanut [Autom. pien./suur.], [Autom. pien./ suur.] -valinta peruuntuu eikä kuvaa käännetä automaattisesti. Toiminto on käytännöllinen, kun halutaan kopioida erikokoisia alkuperäisiä samankokoiselle paperille. 55

58 3. Kopiointi Jos alkuperäisten suunta eroaa kopiopaperin suunnasta, laite kääntää alkuperäistä kuvaa 90 astetta ja sovittaa sen kopiopaperille (kääntävä kopiointi). Jos halutaan esimerkiksi sovittaa kokoa A3 (11 17) olevat alkuperäiset paperikoolle A4 (8 1 / 2 11), valitaan kasetti, jossa on paperikokoa A4 (8 1 / 2 11) ja painetaan [Autom. pien./suur.]. Kuva kääntyy automaattisesti. Lisätietoja kääntävästä kopioinnista, katso Copy/Document Server. Alkuperäisten koot ja suunnat, joita voit käyttää tällä toiminnolla ovat seuraavat: (pääasiassa Eurooppa ja Aasia) Alkuperäisen sijainti Alkuperäisen koko ja suunta Valotuslasi A3, B4 JIS, A4, B5 JIS, A5, 8 1 / 2 13 Syöttölaite A3, B4 JIS, A4, B5 JIS, A5, B6 JIS, 11 17, 8 1 / 2 11, 8 1 / Paina [Autom. pien./suur.]. 2. Valitse paperikasetti. 3. Aseta alkuperäiset ja paina [Aloita]. 56

59 Kaksipuoleinen kopiointi Kaksipuoleinen kopiointi Voit kopioida kaksi yksipuoleista sivua tai yhden kaksipuoleisen sivun yhdeksi kaksipuoleiseksi sivuksi. Sivun sisältöä siirretään kopioinnin aikana, jotta siihen jäisi sidontareuna. CKN009 Toimintoa ei voi käyttää ohisyöttötasolta. 2-puoleiseen kopiointiin on kaksi eri tapaa. 1-puol. 2-puol. 2-puol. Kopioi kaksi yksipuoleista sivua yhdeksi kaksipuoleiseksi sivuksi. 2-puol. Kopioi yhden kaksipuoleisen sivun yhdeksi kaksipuoleiseksi sivuksi. Alkuperäisen asettamissuunnasta riippuen valmis kopio saattaa erota alkuperäisestä ( tai ). Alkuperäisen suunta ja valmiit kopiot Kopioi paperin molemmille puolille valitsemalla alkuperäisen ja kopion suunta haluamasi lopputuloksen mukaisesti. Alkuperäinen Alkuperäisten asettaminen Alkup. suunta Suunta Kopiointi Pitkä sivu Lyhyt sivu 57

60 3. Kopiointi Alkuperäinen Alkuperäisten asettaminen Alkup. suunta Suunta Kopiointi Pitkä sivu Lyhyt sivu 1. Paina [Muu toim.]. 2. Paina [2-puoleisuus]. 3. Valitse [1-puol. 2-puol.] tai [2-puol. 2-puol.] haluamasi lopputuloksen mukaisesti. Jos haluat vaihtaa alkuperäisen tai kopion suuntaa, paina [Suunta]-näppäintä. Määritä alkuperäisen suunta painamalla [Alkup. suunta]. 4. Paina [OK] kaksi kertaa. 5. Aseta alkuperäiset ja paina [Aloita]. Alkuperäisen ja kopion suunnan määrittäminen Valitse alkuperäisten ja kopioiden suunta, jos alkuperäinen on kaksipuoleinen tai jos haluat kopioida paperin kummallekin puolelle. Pitkä sivu 58

61 Kaksipuoleinen kopiointi CKN011 Lyhyt sivu CKN Paina [Suunta]. 2. Valitse [Pitkä sivu] tai [Lyhyt sivu] kohtaan [Alkuperäinen] jos alkuperäinen on kaksipuoleinen. 3. Valitse [Pitkä sivu] tai [Lyhyt sivu] kohdassa [Kopio]. 4. Paina [OK]. 59

62 3. Kopiointi Yhdistämiskopiointi Yhdistämiskopioinnissa voit valita kopiointisuhteen automaattisesti ja kopioida alkuperäiset asiakirjat yhdelle arkille. Laite valitsee kopiosuhteen väliltä %. Jos alkuperäisen suunta poikkeaa kopiopaperin suunnasta, laite kääntää kuvaa automaattisesti 90 astetta, jotta kopiot onnistuvat. Alkuperäisen suunta ja kuvan sijainti Yhdistä-toiminnossa Kuvan sijainti Yhdistä-toiminnossa riippuu alkuperäisen suunnasta ja yhdistettävien alkuperäisten määrästä. Pystysuuntaiset ( ) alkuperäiset CNU005 Vaakasuuntaiset ( ) alkuperäiset Alkuperäisten asettaminen (syöttölaite) Kopiointijärjestyksen oletusasetus yhdistä-toiminnossa on [Vasemmalta oikealle]. Voit kopioida alkuperäiset syöttölaitteessa oikealta vasemmalle asettamalla ne ylösalaisin. Kun alkuperäiset asiakirjat luetaan vasemmalta oikealle CNU006 60

63 Yhdistämiskopiointi CKN010 Kun alkuperäiset asiakirjat luetaan oikealta vasemmalle CKN017 Yhdistä yksipuoleiseksi Yhdistää useita sivuja arkin yhdelle puolelle. CKN014 Toimintoa ei voi käyttää ohisyöttötasolta. Yksipuolisia yhdistettyjä on neljää eri tyyppiä. 1-puoleinen 2 alkuperäistä Yhd. 1-puol. Kopioi kaksi yksipuoleista alkuperäistä yhden arkin toiselle puolelle. 1-puoleinen 4 alkuperäistä Yhd. 1-puol. Kopioi neljä yksipuoleista alkuperäistä yhden arkin toiselle puolelle. 2-puoleinen 2 sivua Yhd. 1-puol. Kopioi yhden kaksipuoleisen alkuperäisen yhden arkin toiselle puolelle. 61

64 3. Kopiointi 2-puoleinen 4 sivua Yhd. 1-puol. Kopioi kaksi kaksipuoleista alkuperäistä yhden arkin toiselle puolelle. 1. Paina [Muu toim.]. 2. Paina [Yhdistä]. 3. Valitse [Alkuperäinen]-asetukseksi [1-puol.] tai [2-puol.]. Jos valitset [2-puol.], voit vaihtaa suunnan painamalla [Suunta]. Määritä alkuperäisen suunta painamalla [Alkup. suunta]. 4. Paina [Yhd. 1-puol.]. 5. Valitse yhdistettävien alkuperäisten lukumäärä. 6. Paina [OK] kaksi kertaa. 7. Valitse paperikasetti. 8. Aseta alkuperäiset ja paina [Aloita]. Kaksipuoleinen yhdistetty Yhdistää useita sivuja yhden arkin molemmille puolille. 62

65 Yhdistämiskopiointi CKN074 Toimintoa ei voi käyttää ohisyöttötasolta. Kaksipuoleisia yhdistettyjä on neljää eri tyyppiä. 1-puoleinen 4 alkuperäistä Yhd. 2-puol. Kopioi neljä yksipuoleista alkuperäistä yhdelle arkille, kaksi sivua kummallekin puolelle. 1-puoleinen 8 alkuperäistä Yhd. 2-puol. Kopioi kahdeksan yksipuoleista alkuperäistä yhdelle arkille, neljä sivua kummallekin puolelle. 2-puoleinen 4 sivua Yhd. 2-puol. Kopioi kaksi kaksipuoleista alkuperäistä yhdelle arkille, kaksi sivua kummallekin puolelle. 2-puoleinen 8 sivua Yhd. 2-puol. Kopioi neljä kaksipuoleista alkuperäistä yhdelle arkille, neljä sivua kummallekin puolelle. 1. Paina [Muu toim.]. 2. Paina [Yhdistä]. 3. Valitse [Alkuperäinen]-asetukseksi [1-puol.] tai [2-puol.]. Määritä alkuperäisen suunta painamalla [Alkup. suunta]. 63

66 3. Kopiointi 4. Paina [Yhd. 2-puol.]. 5. Paina [Suunta]. 6. Valitse [Alkuperäinen]- ja/tai [Kopio]-asetukseksi [Pitkä sivu] tai [Lyhyt sivu]. Paina sitten [OK]. 7. Valitse yhdistettävien alkuperäisten lukumäärä. 8. Paina [OK] kaksi kertaa. 9. Valitse paperikasetti. 10. Aseta alkuperäiset ja paina [Aloita]. 64

67 Mukautetulle paperikoolle kopiointi ohisyöttötasolta Mukautetulle paperikoolle kopiointi ohisyöttötasolta Ohisyöttötasolta voidaan syöttää paperia, jonka leveys on mm (5,83 23,62 tuumaa) ja pituus on mm (3,55 12,00 tuumaa). Huomioi kuitenkin, että pituusrajat pysty- ja vaakasuunnassa vaihtelevat asennettujen lisävarusteiden mukaan. Kun tulosteet luovutetaan sisäiselle tasolle 2: Leveys: mm (5,83 18,11 tuumaa), pituus: mm (3,94 12 tuumaa) 1. Aseta paperi ohisyöttötasolle tulostuspuoli alaspäin. [Ohisyöttö] valitaan automaattisesti. 2. Paina [ ]. 3. Paina [Paperikoko]. 4. Paina [Mukautettu koko]. 5. Syötä vaakakoko numeronäppäimillä ja paina sitten [ ]. 6. Syötä pystykoko numeronäppäimillä ja paina sitten [ ]. 7. Paina [OK] kaksi kertaa. 8. Aseta alkuperäiset ja paina [Aloita]. 65

68 3. Kopiointi Kopiointi kirjekuorille Tässä kerrotaan, miten kopioit tavallisille ja mukautettua kokoa oleville kirjekuorille. Aseta alkuperäinen valotuslasille ja kirjekuori ohisyöttötasolle. Ilmoita paperin paksuus tulostuksessa käytettävien kirjekuorten painon mukaan. Lisätietoja paperin painon ja paperin paksuuden suhteesta sekä käytettävien kirjekuorten koosta, katso s. 129 "Suositellut paperikoot ja -tyypit". Lisätietoja kirjekuorien käsittelystä, tuetuista kirjekuorityypeistä ja kirjekuorien asettamisesta laitteeseen, katso s. 134 "Kirjekuoret". Ennen kuin käytät tätä toimintoa, paina [Kasetin paperiasetus] kohdassa Käyttäjän työkalut ja valitse sitten [Kirjekuori] [Paperityypiksi] kohdassa [Paperityyppi: Ohisyöttötaso]. Lisätietoja järjestelmäasetuksista, katso Connecting the Machine/System Settings. 2-puoleisuus-toiminto ei ole käytettävissä kirjekuorille. Jos 2-puoleisuus on valittuna, peruuta asetus painamalla [1-puol. 2-puol:lyhsiv]. Anna kirjekuoren mitat, kun kopioit mukautettua kokoa oleville kirjekuorille. Määritä kirjekuoren pituus vaaka- ja pystysuunnassa. CTA005 : Vaakasuunta : Pystysuunta Muista sisällyttää kokonaan auki oleva läppä vaakamittaan. 1. Aseta kirjekuoret ohisyöttötasolle tulostuspuoli alaspäin. [Ohisyöttö] valitaan automaattisesti. 2. Paina [ ]. 3. Paina [Paperikoko]. 66

69 Kopiointi kirjekuorille 4. Määritä kirjekuoren koko ja paina sitten [OK] kahdesti. 5. Aseta alkuperäiset ja paina [Aloita]. 67

70 3. Kopiointi Lajittelu Laite lajittelee kopiot sarjoihin sivujärjestyksessä. Kääntävä-toiminnon kanssa ei voi käyttää ohisyöttötasoa. (pääasiassa Eurooppa ja Aasia) Kääntävä lajittelu -toiminto ei ole saatavilla kaikkiin laitemalleihin ja -kokoonpanoihin. Lisätietoja, katso Getting Started. Kääntävä-toiminnon käyttöön tarvitaan kaksi paperikasettia, joissa on samankokoista ja -tyyppistä paperia, mutta eri suunnissa ( ). Lisätietoja järjestelmäasetuksista, katso Connecting the Machine/ System Settings. Lajittelu Kopiot lajitellaan sarjoihin sivujärjestyksessä. CKN018 Kääntävä Laite kääntää joka toista kopiosarjaa 90 astetta ( ), kun ne tulostuvat kopiotasolle. CKN019 68

71 Lajittelu 1. Paina [Muu toim.]. 2. Paina [ ]. 3. Paina [Lajitt]. 4. Valitse [Lajittelu] tai [Kääntävä] ja paina sitten [OK] kahdesti. 5. Anna kopiosarjojen lukumäärä numeronäppäimillä. 6. Aseta alkuperäiset ja paina [Aloita]. Sarjojen määrän muuttaminen Voit muuttaa kopiosarjojen lukumäärää kopioinnin aikana. Mallikopiointia voidaan käyttää vain, kun Lajittelu on käytössä. 1. Paina [Seis]-näppäintä, kun näytöllä lukee "Kopioidaan...". 2. Anna kopiosarjojen lukumäärä numeronäppäimillä. 3. Paina [Jatka]. Kopiointi jatkuu. 69

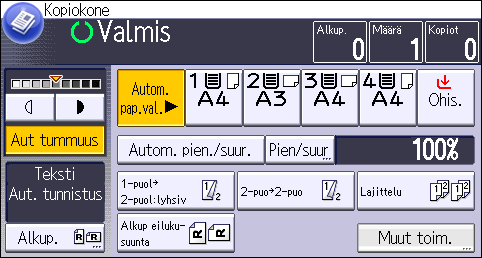

72 3. Kopiointi Tietojen tallentaminen asiakirjapalvelimelle Asiakirjapalvelin-toiminnolla voidaan tallentaa kopiointitoiminnolla luettuja asiakirjoja laitteen kiintolevylle. Asiakirjat voidaan tulostaa myöhemmin tietyillä edellytyksillä. Voit tarkistaa tallennetut asiakirjat asiakirjapalvelin-näytöltä. Lisätietoja Asiakirjapalvelin-toiminnosta, katso s. 111 "Tiedostojen tallentaminen". Toiminto ei ehkä ole käytettävissä riippuen siitä, mitä lisävarusteita laitteeseen on asennettu. Lisätietoja, katso Getting Started. 1. Paina [Muu toim.]. 2. Paina [ ]. 3. Paina [Tallenna tiedosto]. 4. Näppäile tiedostonimi ja tarvittaessa käyttäjänimi tai salasana. 5. Paina [OK] kaksi kertaa. 6. Aseta alkuperäiset. 7. Aseta alkuperäisen skannausasetukset. 8. Paina [Aloita]. Tallentaa muistiin skannatut alkuperäiset ja tekee yhden kopiosarjan. Jos haluat tallentaa toisen asiakirjan, tee se kopioinnin valmistumisen jälkeen. 70

73 4. Faksaus Tässä kerrotaan yleisimmin käytetyistä faksitoiminnoista. Lisätietoja muista toiminnoista, katso Faksi laitteen mukana toimitetulla cd-levyllä. Lähetyksen perustoiminnot (muistilähetys) Tässä kerrotaan, miten voit lähettää asiakirjoja muistilähetyksellä. Voit määrittää vastaanottajaksi faksin, IP-faksin, internet-faksin, sähköpostin tai kansion. Voit myös valita useita eri vastaanottajatyyppejä samanaikaisesti. Kun lähetät tärkeitä asiakirjoja, suosittelemme varmistamaan vastaanottajalta, että viesti on mennyt perille. Virtakatkon sattuessa (virta katkaistaan päävirtakytkimestä) tai jos laite irrotetaan virtalähteestä noin 12 tunniksi, kaikki muistiin tallennetut asiakirjat poistetaan. Heti kun virta kytketään takaisin päävirtakytkimestä, laite tulostaa virtakatkosraportin, jossa on luettelo poistetuista tiedostoista. Lisätietoja, katso Troubleshooting. 1. Paina käyttöpaneelin vasemmassa yläkulmassa olevaa [Pääsivu]-näppäintä ja valitse [Pääsivu]-näytöstä [Faksi]-kuvake. CMR Varmista, että näytössä näkyy "Valmis". 3. Varmista, että [Välitön] ei ole valittuna. 4. Aseta alkuperäiset asiakirjat syöttölaitteeseen. 71

74 4. Faksaus 5. Tee skannaus- ja lähetysasetukset kohdassa [Lähetysasetukset]. 6. Valitse vastaanottaja. Voit syöttää kohdenumeron tai -osoitteen suoraan tai valita sen osoitelistasta painamalla kohdenäppäintä. Jos teet virheen, paina [Tyhjennä]-näppäintä ja anna numero uudelleen. 7. Jos lähetät saman alkuperäisen useaan kohteeseen, määritä seuraava kohde. 8. Määritä vastaanottaja, jos lähetät asiakirjoja internetfaksi- tai sähköpostikohteisiin tai jos S-postin läh.tulos -toiminto on käytössä. 9. Paina [Aloita]. Alkuperäiset valotuslasilla (muistilähetys) 1. Varmista, että [Välitön] ei ole valittuna. 2. Aseta alkuperäisen ensimmäinen sivu valotuslasille tekstipuoli alaspäin. 3. Valitse vastaanottaja. 4. Tee tarvittavat skannausasetukset. 5. Paina [Aloita]. 6. Kun lähetät useita alkuperäisiä, aseta seuraava alkuperäinen valotuslasille 60 sekunnin kuluessa ja toista sitten vaiheet 4 ja 5. Toista tämä vaihe jokaisen sivun kohdalla. 7. Paina [ ]. Laite valitsee vastaanottajan numeron ja aloittaa lähettämisen. 72

75 Lähetyksen perustoiminnot (muistilähetys) Faksinumeron tallentaminen 1. Paina [Käyttäjän työkalut/laskuri]. 2. Paina [Osoitekirjan hallinta]. 3. Paina [Uusi koodi]. 4. Paina [Nimet]. 5. Paina [Nimi]. Nimen syöttönäyttö avautuu. 6. Syötä nimi ja paina [OK]. 7. Paina [ ] siirtyäksesi kohtiin [Nimiö 1], [Nimiö 2] ja [Nimiö 3]. 8. Valitse luokittelunäppäin painamalla [Nimiö 1], [Nimiö 2] tai [Nimiö 3]. Voit valita seuraavat näppäimet. [Usein]: tiedot lisätään sivulle, joka tulee näkyviin ensimmäisenä. [AB], [CD], [EF], [GH], [IJK], [LMN], [OPQ], [RST], [UVW], [XYZ], [1] - [10]: tiedot lisätään valitun otsikon alle. Voit valita jokaiselle otsikolle [Usein] ja yhden lisänäppäimen. 9. Paina [OK]. 10. Paina [Poistu]. 11. Paina [Faksinro]. 12. Paina [Faksinumero]. 13. Syötä faksinumero numeronäppäimillä ja paina sitten [OK]. 73

76 4. Faksaus 14. Määritä lisäasetukset, kuten "SUB-koodi", "SEP-koodi" ja "Ulkomaanlähetystila". Määritä [SUB-koodi], [SEP-koodi] tai [Alios./UUI] painamalla [Lisäasetukset]. 15. Paina [OK]. 16. Paina [Poistu]. 17. Paina [OK]. 18. Paina [Käyttäjän työkalut/laskuri]. Faksinumeron poistaminen Jos poistat kohteen, joka on määritetty vastaanottajaksi, viestejä esimerkiksi tälle vastaanottajalle määritettyyn henkilökohtaiseen postilaatikkoon ei voi enää lähettää. Tarkista faksitoiminnon asetukset, ennen kuin poistat mitään numeroita. 1. Paina [Käyttäjän työkalut/laskuri]. 2. Paina [Osoitekirjan hallinta]. 3. Paina [Muuta]. 4. Paina [Faksinro]. 5. Valitse nimi, jonka faksinumeron haluat poistaa. Paina niminäppäintä tai syötä tallennettu numero numeronäppäimillä. Voit etsiä tallennetun nimen, käyttäjäkoodin, faksinumeron, kansion nimen, sähköpostiosoitteen tai IP-faksikohteen mukaan. 6. Paina [Faksinro]. 7. Paina [Faksinumero]. 8. Paina [Tyhjennä] ja sitten [OK]. 9. Paina [Poistu]. 10. Paina [OK]. 11. Paina [Käyttäjän työkalut/laskuri]. 74

77 Lähetys samalla, kun yhteyttä kohteeseen tarkistetaan (välitön lähetys) Lähetys samalla, kun yhteyttä kohteeseen tarkistetaan (välitön lähetys) Välitön lähetys -toiminnolla voit lähettää asiakirjoja samalla, kun yhteyttä kohteeseen tarkistetaan. Voit valita vastaanottajaksi faksin tai IP-faksin. Jos kohteeksi valitaan internet-faksi, sähköposti, kansio, ryhmä tai useita kohteita, lähetystilaksi valitaan automaattisesti muistilähetys. Kun lähetät tärkeitä asiakirjoja, suosittelemme varmistamaan vastaanottajalta, että viesti on mennyt perille. 1. Paina käyttöpaneelin vasemmassa yläkulmassa olevaa [Pääsivu]-näppäintä ja valitse [Pääsivu]-näytöstä [Faksi]-kuvake. CMR Varmista, että näytössä näkyy "Valmis". 3. Paina [Välitön]. 4. Aseta alkuperäiset asiakirjat syöttölaitteeseen. 5. Valitse haluamasi skannausasetukset. 6. Valitse vastaanottaja. Jos teet virheen, paina [Tyhjennä]-näppäintä ja anna numero uudelleen. 7. Paina [Aloita]. 75

78 4. Faksaus Alkuperäiset valotuslasilla (välitön lähetys) 1. Paina [Välitön]. 2. Aseta ensimmäinen sivu tekstipuoli alaspäin valotustasolle. 3. Valitse vastaanottaja. 4. Tee tarvittavat skannausasetukset. 5. Paina [Aloita]. 6. Kun lähetät useita alkuperäisiä, aseta seuraava alkuperäinen valotustasolle 10 sekunnin kuluessa ja toista sitten vaiheet 4 ja 5. Toista tämä vaihe jokaisen sivun kohdalla. 7. Paina [ ]. 76

79 Lähetyksen peruuttaminen Lähetyksen peruuttaminen Tässä kerrotaan, miten faksilähetys voidaan peruuttaa. Lähetyksen peruuttaminen ennen alkuperäisen skannaamista Voit peruuttaa lähetyksen ennen [Aloita]-näppäimen painamista. 1. Paina [Nollaus]-näppäintä. CMK001 Lähetyksen peruuttaminen alkuperäisen asiakirjan skannauksen aikana Voit peruuttaa alkuperäisen skannauksen tai lähettämisen kesken asiakirjan skannauksen seuraavasti. 1. Paina [Seis]. CMK Paina [Peruuta skan.] tai [Peruuta läh.]. Näytöllä lukee [Peruuta skan.] tai [Peruuta läh.] käyttämäsi lähetystavan ja toiminnon mukaan. 77

80 4. Faksaus Lähetyksen peruuttaminen alkuperäisen skannauksen jälkeen (kun lähetys on käynnissä) Voit poistaa tiedoston, jota jo lähetetään. Kaikki skannatut tiedot poistetaan muistista. 1. Paina [Seis]. CMK002 Voit painaa myös [Yht.tila/Tulosta] ja sitten [Tark./kesk. tiedoston läh.]. 2. Paina [Odottavat tdstot]. 3. Valitse tiedosto, jonka lähetyksen haluat peruuttaa. Jos haluamaasi tiedostoa ei näy, selaa luetteloa näppäimillä [ ][ ]. 4. Paina [Peruuta läh.]. 5. Paina [OK]. Jos haluat perua toisenkin tiedoston lähetyksen, toista vaiheet Paina [Poistu]. Kun olet vaiheessa 1 painanut [Tark./kesk. tiedoston läh.] kohdassa [Yht.tila/Tuloste], paina kahdesti [Poistu]. Lähetyksen peruuttaminen alkuperäisen skannauksen jälkeen (kun lähetys ei ole vielä alkanut) Voit poistaa muistiin tallennetun tiedoston ennen lähetyksen alkamista. 78

81 Lähetyksen peruuttaminen 1. Paina [Yht.tila/Tuloste]. 2. Paina [Tark./Keskeytä tiedoston lähetys]. 3. Paina [Näytä tiedostolista]. 4. Valitse tiedosto, jonka lähetyksen haluat peruuttaa. Jos haluamaasi tiedostoa ei näy, selaa luetteloa näppäimillä [ ][ ]. 5. Paina [Peruuta läh.]. 6. Paina [OK]. Jos haluat perua toisenkin tiedoston lähetyksen, toista vaiheet Paina [Poistu] kolme kertaa. 79

82 4. Faksaus Tiettyyn aikaan lähettäminen (lähetä myöhemmin) Voit asettaa laitteen lähettämään asiakirjan haluamaasi kellonaikaan. Näin voit hyödyntää halvempia lähetysaikoja olematta itse laitteen vieressä. Käytä toimintoon muistilähetystä. Välitön lähetys ei ole mahdollista. Jos laitteen virta on kytketty pois noin 12 tunnin ajaksi, kaikki muistiin tallennetut faksiasiakirjat häviävät. Virtakatkosraportti tulostuu automaattisesti, kun virta kytketään taas päälle. Raportista saat luettelon hävinneistä asiakirjoista. Lisätietoja, katso Troubleshooting. 1. Paina [Läh.aset.]. 2. Paina [ ] ja paina sitten [Läh.myöh.]. 3. Syötä aika ja paina sitten [ ]. (pääasiassa Eurooppa ja Aasia) Syötä aika (24 tunnin muodossa) numeronäppäimillä. Jos syötät lukuja 1-9, lisää niiden eteen nolla. 4. Paina [OK] kaksi kertaa. 80

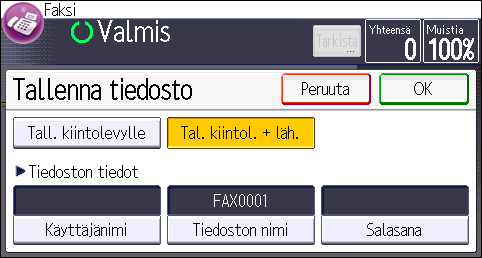

83 Asiakirjan tallentaminen Asiakirjan tallentaminen Voit lähettää ja tallentaa asiakirjan samanaikaisesti. Voit myös pelkästään tallentaa asiakirjan. Voit määrittää halutessasi tallennettaville asiakirjoille seuraavat tiedot: Käyttäjänimi Voit ottaa toiminnon käyttöön, jos on tärkeää tietää, ketkä ja mitkä osastot ovat tallentaneet asiakirjoja laitteelle. Käyttäjänimen voi valita osoitelistasta tai sen voi syöttää käsin. Tiedoston nimi Voit antaa tallennetulle asiakirjalle nimen. Jos et anna nimeä, skannatut asiakirjat nimetään automaattisesti esimerkiksi "FAX0001", "FAX0002" jne. Salasana Voit ottaa toiminnon käyttöön varmistaaksesi, ettei viestejä lähetetä väärille henkilöille. Voit antaa salasanaksi 4 8 numeroa pitkän numerosarjan. Voit myös muokata tiedoston tietoja tallennuksen jälkeen. 1. Aseta alkuperäinen ja valitse haluamasi skannausasetukset. Määritä "Alkuperäisen suunta" -asetus oikein. Muuten alkuperäisen pitkä/lyhyt sivu -suunta ei näy esikatselussa oikein. 2. Paina [Läh.aset.]. 3. Paina [ ] neljä kertaa ja paina sitten [Tallenna tiedosto]. 4. Valitse [Tall. kiintolevylle] tai [Tal. kiintol. läh]. Tallenna tiedostot valitsemalla [Tall. kiintolevylle]. Valitse [Tal. kiintol. läh] lähettääksesi tiedostot niiden tallennuksen jälkeen. 81

84 4. Faksaus 5. Määritä tarpeen mukaan käyttäjänimi, tiedoston nimi ja salasana. Käyttäjänimi Paina [Käyttäjänimi] ja valitse sitten käyttäjänimi. Voit myös määrittää tallentamattoman käyttäjänimen painamalla [Käsinsyöttö] ja kirjoittamalla nimen. Kun käyttäjänimi on määritetty, paina [OK]. Tiedoston nimi Paina [Tiedoston nimi], syötä tiedoston nimi ja paina sitten [OK]. Salasana Paina [Salasana], kirjoita salasana numeronäppäimillä, ja paina sitten [OK]. Vahvista salasana syöttämällä se uudelleen ja paina [OK]. 6. Paina [OK] kaksi kertaa. 7. Jos olet valinnut [Tal. kiintol. läh], määritä vastaanottaja. 8. Paina [Aloita]. Tallennettujen asiakirjojen lähettäminen Laite lähettää asiakirjat, jotka on tallennettu faksitoiminnolla asiakirjapalvelimelle. Asiakirjapalvelimelle tallennetut asiakirjat voidaan lähettää aina uudelleen, kunnes ne poistetaan muistista. Tallennetut asiakirjat lähetetään niillä skannausasetuksilla, joilla ne on tallennettu. Voit valita seuraavat lähetystavat: Vain tallennetut tiedostot Laite lähettää vain tallennetut tiedostot Alkuperäinen tallennettu Laite lähettää ensin alkuperäiset ja sitten tallennetut tiedostot. Tallennettu alkuper. Laite lähettää ensin tallennetut tiedostot ja sitten alkuperäiset. Toimintoa ei voi käyttää seuraavien toimintojen kanssa: 82

85 Asiakirjan tallentaminen Välitön lähetys Rinnakkaismuistilähetys Suoravalinta Numeron valinta käsin 1. Paina [Läh.aset.]. 2. Paina neljä kertaa [ ] ja valitse sitten [Valitse tiedosto]. 3. Valitse lähetettävät asiakirjat. Jos valitset useita asiakirjoja, ne lähetetään valintajärjestyksessä. Paina [Tiedoston nimi], jos haluat järjestää asiakirjat aakkosjärjestykseen. Paina [Pvm], jos haluat asettaa asiakirjat tallennetun päivämäärän mukaiseen järjestykseen. Paina [Jono], jos haluat järjestää asiakirjat lähetysjärjestykseen. Jos haluat lisätietoja tallennetuista asiakirjoista, paina [Lisätiedot]. Paina [ ] vaihtaaksesi näyttötavaksi pienoiskuvat. 4. Jos valitset salasanalla suojatun asiakirjan, anna salasana numeronäppäimillä ja paina [OK]. 5. Määritä [Lähetystapa] tarpeen mukaan. Paina [Lähetystapa], valitse [Alkuperäinen tallennettu ] tai [Tallennettu alkuperäinen], ja paina sitten [OK]. 6. Paina [OK] kaksi kertaa. 7. Kun haluat lisätä alkuperäisen tallennettuihin asiakirjoihin, aseta alkuperäinen ja valitse haluamasi skannausasetukset. 8. Anna vastaanottaja ja paina sitten [Aloita]. 83

86 4. Faksaus Raportin tulostaminen manuaalisesti Tulosta raportti manuaalisesti valitsemalla tulostustavaksi [Kaikki], [Tulosta tied.nron mukaan ] tai [Tulosta käyttäjän mukaan]. Kaikki Tulostaa viestintätapahtumat aikajärjestyksessä. Tulosta tied.nron mukaan Tulostaa viestintätapahtumat tiedostonumeroiden mukaisessa järjestyksessä. Tulosta käyttäjän mukaan Tulostaa viestintätapahtumat lähettäjien mukaan. 1. Paina [Yht.tila/Tuloste]. 2. Paina [Tulosta raportti]. 3. Valitse tulostustapa. 4. Jos valitsit vaiheessa 3 [Tulosta tied.nron mukaan], syötä nelinumeroinen tiedostonumero numeronäppäimillä. 5. Jos valitsit vaiheessa 3 [Tulosta käyttäjän mukaan], valitse käyttäjä luettelosta ja paina sitten [OK]. 6. Paina [Aloita]. 7. Paina kaksi kertaa [Poistu]. 84

87 5. Tulostus Tässä kerrotaan yleisimmin käytetyistä tulostintoiminnoista. Lisätietoja muista toiminnoista, katso Tulostin laitteen mukana toimitetulla cd-levyllä. Pika-asennus Tulostinohjaimet voidaan asentaa helposti laitteen mukana toimitetulta cd-levyltä. Pika-asennusta käytettäessä PCL 6 -tulostinohjain asennetaan verkkoympäristöön ja käytetään tavallista TCP/IP-porttia. Ohjainten asentamiseen vaaditaan tulostinten hallintaoikeudet. Kirjaudu sisään pääkäyttäjänä. 1. Sulje kaikki sovellukset. (Älä sulje tätä opasta.) 2. Aseta tulostimen mukana toimitettu cd-levy tietokoneen cd-asemaan. Jos [Automaattinen toisto] -valintaikkuna avautuu, valitse [Suorita AUTORUN.EXE]. 3. Valitse käyttöliittymän kieli ja napsauta [OK]. 4. Valitse [Pika-asennus]. 5. [Käyttöoikeussopimus]-valintaikkuna avautuu. Kun olet lukenut käyttöoikeussopimuksen, valitse [Hyväksyn sopimusehdot.] ja sitten [Seuraava]. 6. Valitse käyttämäsi laitemalli [Valitse tulostin] -valintaikkunassa. 7. Napsauta [Asenna]. 8. Tee tarvittavat asetukset: käyttäjäkoodi, oletustulostin ja jaettu tulostin. 9. Napsauta [Jatka]. Asennus alkaa. Jos [Käyttäjätilien valvonta] -valintaikkuna tulee näkyviin, valitse [Kyllä] tai [Jatka]. 10. Napsauta [Valmis]. Kun sinua pyydetään käynnistämään tietokone uudelleen, tee niin annettujen ohjeiden mukaisesti. 11. Valitse [Lopeta] asennusohjelman ensimmäisessä ikkunassa ja poista cd-levy asemasta. 85

88 5. Tulostus Tulostinohjaimen ominaisuuksien tarkastelu Tässä kerrotaan, miten tulostinohjaimen ominaisuudet avataan ja määritetään kohdassa [Laitteet ja tulostimet]. Tulostimen asetusten muuttamiseen tarvitaan tulostimen hallintaoikeudet. Kirjaudu sisään pääkäyttäjänä. Laitteen oletusasetuksia ei voi muuttaa yksittäisille käyttäjille. Tulostimen ominaisuudet -valintaikkunassa tehtäviä asetuksia käytetään kaikille käyttäjille. 1. Valitse [Käynnistä]-valikosta [Laitteet ja tulostimet]. 2. Napsauta hiiren kakkospainikkeella sen tulostimen kuvaketta, jota haluat käyttää. 3. Valitse [Tulostimen ominaisuudet]. 86

89 Tavallinen tulostus Tavallinen tulostus Oletusasetuksena on kaksipuoleinen tulostus. Jos haluat tulostaa vain paperin toiselle puolelle, valitse kaksipuoleisuudelle asetus [Pois]. Jos lähetät tulostustyön USB 2.0 -yhteydellä kun laite on virransäästö- tai lepotilassa, saatat saada virheilmoituksen tietokoneellesi työn tulostamisen jälkeen. Tarkista onko työ tulostettu. Kun käytössä on PCL 6 -tulostinohjain 1. Napsauta ikkunan vasemmassa yläkulmassa olevaa WordPad-valikkopainiketta ja valitse [Tulosta]. 2. Valitse haluamasi tulostin [Valitse tulostin] -luettelosta. 3. Valitse [Määritykset]. 4. Valitse "Työn tyyppi:" -luettelosta [Normaali tulostus]. 5. Valitse "Asiakirjan koko:" -luettelosta tulostettavan alkuperäisen koko. 6. Valitse "Suunta:"-luettelosta alkuperäisen suunnaksi [Pysty] tai [Vaaka]. 7. Valitse "Paperikasetti:"-luettelosta kasetti, jossa on haluttua paperia. Jos "[Paperikasetti:]"-luettelosta valitaan Automaattinen valinta, laite valitsee kasetin automaattisesti määritetyn paperikoon ja -tyypin mukaan. 8. Valitse "Paperityyppi:"-luettelosta kasetissa oleva paperityyppi. 9. Jos haluat tulostaa useita kopioita, määritä sarjojen määrä "Kopioita:"-ruudussa. 10. Napsauta [OK]. 11. Aloita tulostaminen sovelluksen [Tulosta]-valintaikkunasta. 87

90 5. Tulostus Salattu tulostus Salatun tulostustiedoston lähettäminen 1. Napsauta ikkunan vasemmassa yläkulmassa olevaa WordPad-valikkopainiketta ja valitse [Tulosta]. 2. Valitse haluamasi tulostin "Valitse tulostin" -luettelosta. 3. Valitse [Määritykset]. 4. Valitse "Työn tyyppi:" -luettelosta [Salattu tulostus]. 5. Napsauta [Lisäasetukset...]. 6. Syötä käyttäjätunnus "Käyttäjätunnus:"-kenttään ja syötä sitten salasana "Salasana:"- kenttään. 7. Napsauta [OK]. 8. Muuta tarvittaessa muita tulostusasetuksia. 9. Napsauta [OK]. 10. Aloita tulostaminen sovelluksen [Tulosta]-valintaikkunasta. Salatun tulostustiedoston tulostaminen käyttöpaneelilta Kun tulostus on valmis, tallennettu tiedosto poistetaan. 1. Paina [Pääsivu]-näppäintä käyttöpaneelin vasemmassa yläkulmassa ja paina [Tulostin]- kuvaketta [Pääsivu]-näytöllä. CMR612 88

91 Salattu tulostus 2. Valitse [Tul.työt]-välilehti. 3. Paina [Salatut työt]. 4. Valitse tiedostot, jotka haluat tulostaa. Voit valita kaikki salatut tulostustiedostot kerralla painamalla [Kaikki työt], kun olet valinnut yhden tiedoston. 5. Paina [Tulosta]. 6. Kirjoita salasana numeronäppäimillä ja paina sitten [OK]. 7. Voit muuttaa asiakirjan tulostusasetuksia painamalla [Lisäaset.]. 8. Syötä tarvittaessa kopioiden määrä numeronäppäimillä ja paina sitten [Jatka tul.]. 89

92 5. Tulostus Viivästetty tulostus Viivästetyn tulostustiedoston lähettäminen 1. Napsauta ikkunan vasemmassa yläkulmassa olevaa WordPad-valikkopainiketta ja valitse [Tulosta]. 2. Valitse haluamasi tulostin "Valitse tulostin" -luettelosta. 3. Valitse [Määritykset]. 4. Valitse "Työn tyyppi:" -luettelosta [Viivästetty tulostus]. 5. Napsauta [Lisäasetukset...]. 6. Syötä käyttäjätunnus "Käyttäjätunnus:"-kenttään. Voit myös nimetä viivästetyn tulostustiedoston. 7. Määritä asiakirjan tulostusaika valitsemalla [Aseta tulostusaika] -valintaruutu ja sitten määrittämällä aika. Anna aika 24 tunnin muodossa. 8. Napsauta [OK]. 9. Muuta tarvittaessa muita tulostusasetuksia. 10. Napsauta [OK]. 11. Aloita tulostaminen sovelluksen [Tulosta]-valintaikkunasta. Viivästetyn tulostustiedoston tulostaminen käyttöpaneelilta Kun tulostus on valmis, tallennettu tiedosto poistetaan. 1. Paina [Pääsivu]-näppäintä käyttöpaneelin vasemmassa yläkulmassa ja paina [Tulostin]- kuvaketta [Pääsivu]-näytöllä. CMR612 90

93 Viivästetty tulostus 2. Valitse [Tul.työt]-välilehti. 3. Paina [Viiv. työt]. 4. Valitse tiedostot, jotka haluat tulostaa. Voit valita kaikki viivästetyt tiedostot kerralla painamalla [Kaikki työt], kun olet valinnut yhden tiedoston. 5. Paina [Tulosta]. 6. Voit muuttaa asiakirjan tulostusasetuksia painamalla [Lisäaset.]. 7. Syötä tarvittaessa kopioiden määrä numeronäppäimillä ja paina sitten [Jatka tul.]. 91

94 5. Tulostus Tallennustulostus Tallennustulostustiedoston lähettäminen 1. Napsauta ikkunan vasemmassa yläkulmassa olevaa WordPad-valikkopainiketta ja valitse [Tulosta]. 2. Valitse haluamasi tulostin "Valitse tulostin" -luettelosta. 3. Valitse [Määritykset]. 4. Valitse Tallennustulostus-tiedostojen tulostustapa "Työn tyyppi:" -luettelosta. Tallennustulostustapoja on neljä: Todennus on otettava käyttöön ennen toimintojen Tallennustulostus (jaettu) ja Tallenna ja tulosta (jaettu) käyttämistä. Lisätietoja, katso Tietoturvaopas. Tallennustulostus Tiedosto tallennetaan laitteelle ja tulostetaan myöhemmin käyttöpaneelilta. Tallenna ja tulosta Tiedosto tulostetaan heti ja tallennetaan samalla laitteelle. Tallennustulostus (jaettu) Tiedosto tallennetaan laitteelle ja kaikki käyttäjät, joilla on tulostusoikeudet, voivat tulostaa tiedoston myöhemmin käyttöpaneelilta. Tallenna ja tulosta (jaettu) Tulostaa tiedoston välittömästi ja tallentaa siitä myös kopion laitteelle. Kaikki käyttäjät, joilla on tulostusoikeus, voivat myöhemmin tulostaa minkä tahansa tallennetun tiedoston. 5. Napsauta [Lisäasetukset...]. 6. Syötä käyttäjätunnus "Käyttäjätunnus:"-kenttään. Voit myös antaa tallennustulostustiedostolle nimen ja salasanan. 7. Napsauta [OK]. 8. Muuta tarvittaessa muita tulostusasetuksia. 9. Napsauta [OK]. 10. Aloita tulostaminen sovelluksen [Tulosta]-valintaikkunasta. 92

95 Tallennustulostus Tallennustulostustiedoston tulostaminen käyttöpaneelilta Tallennettuja asiakirjoja ei poisteta tulostuksen jälkeen. Lisätietoja asiakirjojen poistamisesta, katso Print. 1. Paina [Pääsivu]-näppäintä käyttöpaneelin vasemmassa yläkulmassa ja paina [Tulostin]- kuvaketta [Pääsivu]-näytöllä. 2. Valitse [Tul.työt]-välilehti. CMR Paina [Tal. työt]. 4. Valitse tiedostot, jotka haluat tulostaa. Voit valita kaikki tallennustulostustiedostot kerralla painamalla [Kaikki työt], kun olet valinnut yhden tiedoston. 5. Paina [Tulosta]. Jos olet määrittänyt salasanan tulostinohjaimessa, syötä se. Jos valitaan useita tulostustiedostoja, joista joillekin on asetettu salasana, laite tulostaa annettua salasanaa vastaavat tiedostot sekä ne, joilla ei ole salasanaa. Tulostettavien tiedostojen lukumäärä näkyy vahvistusnäytössä. 6. Voit muuttaa asiakirjan tulostusasetuksia painamalla [Lisäaset.]. 7. Syötä tarvittaessa kopioiden määrä numeronäppäimillä ja paina sitten [Jatka tul.]. 93

96 94 5. Tulostus

97 6. Skannaus Tässä kerrotaan useimmin käytetyistä skannaustoiminnoista. Lisätietoja muista toiminnoista, katso Skanneri-opas laitteen mukana toimitetulla cd-levyllä. Kansioon skannauksen perustoiminnot Lisätietoja kansioon skannauksen valmisteluista, katso Scan ja tarkista kohdetietokoneen tiedot. Tallenna myös kohdetietokone osoitelistaan ennen kansioon skannausta, katso Connecting the Machine/System Settings. 1. Paina käyttöpaneelin vasemmassa yläkulmassa olevaa [Pääsivu]-näppäintä ja valitse [Skanneri]-kuvake [Pääsivu]-näytöstä. CMR Tarkista, ettei aikaisempia asetuksia ole. Jos edellinen asetus on voimassa, paina [Nollaus]. 3. Paina [Kansio]-välilehteä. 4. Aseta alkuperäiset. 5. Tarvittaessa valitse [Läh.aset.] tai [Alkuper.] ja tee skannausasetukset alkuperäisen mukaan. Esimerkissä asiakirja skannataan värillisenä ja 2-puoleisena ja tallennetaan PDF-tiedostoksi. Paina [Alkuper.] ja sitten [2-puoleinen]. 95

98 6. Skannaus Paina [Läh.aset.]. Valitse [Alkuperäisen tyyppi] ja paina sitten [Nelivärinen]. Paina [Läh.aset.]. Valitse [Tdstotyyppi] ja paina sitten [PDF]. 6. Valitse kohde. Voit valita useita vastaanottajia. 7. Paina [Aloita]. Jaetun kansion luominen Windows-tietokoneelle/Tietokoneen tietojen vahvistaminen Tässä kerrotaan, miten jaettu kansio luodaan Windows-tietokoneelle ja miten tietokoneen tiedot vahvistetaan. Esimerkeissä käyttöjärjestelmä on Windows 7 Ultimate ja tietokone kuuluu verkkotoimialueeseen. Kirjoita vahvistetut tiedot muistiin. Vaihe 1: Käyttäjänimen ja tietokoneen nimen vahvistaminen Vahvista käyttäjänimi ja tietokoneen nimi tietokoneelle, jolle skannatut asiakirjat lähetetään. 1. Valitse [Käynnistä]-valikosta [Kaikki ohjelmat], sitten [Apuohjelmat] ja napsauta [Komentokehote]. 2. Kirjoita "ipconfig/all" ja paina sitten [Enter]. 3. Vahvista tietokoneen nimi. Tietokoneen nimi näkyy kohdassa [Isäntänimi]. Voit myös vahvistaa IPv4-osoitteen. Kohdassa [IPv4-osoite] näkyvä osoite on tietokoneen IPv4- osoite. 4. Kirjoita seuraavaksi "set user" ja paina [Enter]. (Muista välilyönti sanojen "set" ja "user" välissä.) 5. Vahvista käyttäjänimi. Käyttäjänimi näkyy kohdassa [USERNAME]. Vaihe 2: Luodaan jaettu kansio Microsoft Windows -tietokoneelle Luo jaettu kohdekansio Windowsissa ja ota jakaminen käyttöön. Esimerkissä tietokoneen käyttöjärjestelmä on Windows 7 Ultimate ja kone kuuluu toimialueeseen. Jaetun kansion luomiseen vaaditaan pääkäyttäjän oikeudet. 96

99 Kansioon skannauksen perustoiminnot Jos vaiheessa 6 valitaan "Kaikki", luotu kansio on kaikkien käyttäjien käytettävissä. Tämä on turvallisuusriski, joten suosittelemme rajaamaan käyttöoikeudet vain määrätyille käyttäjille. Poista "Kaikki" ja määritä käyttäjien käyttöoikeudet seuraavasti: 1. Luo kansio valittuun paikkaan tietokoneella, kuten mikä tahansa kansio. 2. Napsauta kansiota hiiren oikealla painikkeella ja valitse [Ominaisuudet]. Jos käytössä on Windows XP, napsauta kansiota hiiren oikealla painikkeella ja valitse [Jakaminen ja suojaus]. 3. Valitse [Jakaminen]-välilehdeltä [Jakamisen lisäasetukset...]. Jos käytössä on Windows XP, valitse [Jakaminen]-välilehdeltä [Jaa tämä kansio]. Siirry kohtaan Merkitse valintaruutu [Jaa tämä kansio]. 5. Napsauta [Käyttöoikeudet]. 6. Valitse [Ryhmä- tai käyttäjänimet:] -luettelosta Kaikki ja valitse sitten [Poista]. 7. Napsauta [Lisää...]. 8. Valitse [Valitse käyttäjät tai ryhmät] -ikkunassa [Lisäasetukset...]. 9. Määritä yksi tai useampi objektityyppi, valitse sijainti ja napsauta [Etsi]. 10. Valitse luettelosta ryhmät tai käyttäjät, joille myönnetään käyttöoikeudet, ja napsauta sitten [OK]. 11. Napsauta [Valitse käyttäjät tai ryhmät] -ikkunassa [OK]. 12. Valitse [Ryhmä- tai käyttäjänimet:] -luettelosta ryhmä tai käyttäjä ja valitse sitten käyttöoikeusluettelon [Salli]-sarakkeesta valintaruutu [Täydet oikeudet] tai [Muuta]. Määritä ryhmille ja käyttäjille käyttöoikeudet. 13. Napsauta [OK]. Kohta 3: Käyttöoikeuksien määrittäminen luodulle jaetulle kansiolle Voit määrittää luodulle kansiolle muiden käyttäjien tai ryhmien käyttöoikeuksia seuraavasti: 1. Napsauta hiiren oikealla painikkeella vaiheessa 2 luotua kansiota ja valitse [Ominaisuudet]. 2. Valitse [Suojaus]-välilehdeltä [Muokkaa...]. 3. Napsauta [Lisää...]. 4. Valitse [Valitse käyttäjät tai ryhmät] -ikkunassa [Lisäasetukset...]. 5. Määritä yksi tai useampi objektityyppi, valitse sijainti ja napsauta [Etsi]. 6. Valitse luettelosta ryhmät tai käyttäjät, joille myönnetään käyttöoikeudet, ja napsauta sitten [OK]. 97

100 6. Skannaus 7. Napsauta [Valitse käyttäjät tai ryhmät] -ikkunassa [OK]. 8. Valitse [Ryhmä- tai käyttäjänimet:] -luettelosta ryhmä tai käyttäjä ja valitse sitten käyttöoikeusluettelon [Salli]-sarakkeesta valintaruutu [Täydet oikeudet] tai [Muuta]. 9. Paina kahdesti [OK]. SMB-kansion tallentaminen 1. Paina [Käyttäjän työkalut/laskuri]. 2. Paina [Osoitekirjan hallinta]. 3. Paina [Uusi koodi]. 4. Paina [Nimet]. 5. Paina [Nimi]. Nimen syöttönäyttö avautuu. 6. Syötä nimi ja paina [OK]. 7. Paina [ ] siirtyäksesi kohtiin [Nimiö 1], [Nimiö 2] ja [Nimiö 3]. 8. Valitse luokittelunäppäin painamalla [Nimiö 1], [Nimiö 2] tai [Nimiö 3]. Voit valita seuraavat näppäimet. [Usein]: tiedot lisätään sivulle, joka tulee näkyviin ensimmäisenä. [AB], [CD], [EF], [GH], [IJK], [LMN], [OPQ], [RST], [UVW], [XYZ], [1] - [10]: tiedot lisätään valitun otsikon alle. Voit valita jokaiselle otsikolle [Usein] ja yhden lisänäppäimen. 9. Paina [OK]. 10. Paina [Poistu]. 98

101 Kansioon skannauksen perustoiminnot 11. Paina [Todennus]. 12. Paina [Kansiotodennus]. 13. Paina [Muut todennustiedot]. Kun [Älä määritä] on valittuna, Tiedostonsiirto-valikon "[Oletuskäyttäjänimi ja -salasana (lähetys)]" -asetuksessa määritetty SMB-käyttäjänimi ja SMB-salasana ovat voimassa. 14. Paina [Muuta] kohdassa "Sisäänkirjautumisnimi". 15. Näppäile kohdetietokoneen sisäänkirjautumisnimi ja paina [OK]. 16. Paina [Muuta] kohdassa "Salasana". 17. Näppäile kohdetietokoneen salasana ja paina [OK]. 18. Vahvista salasana syöttämällä se uudelleen ja painamalla sen jälkeen [OK]. 19. Paina [OK]. 20. Paina [Poistu]. 21. Paina [Kansio]. 22. Varmista, että [SMB] on valittu. 23. Paina [Näppäile] kohdassa "Polku". 24. Paina [Näppäile] tai [Selaa verkkoa] ja määritä sitten kansio. Kansio voidaan määrittää syöttämällä hakemistopolku käsin tai selaamalla verkkoa. 25. Tarkista, että polku on oikein määritetty painamalla [Yhteystesti]. 26. Paina [Poistu]. Jos yhteys ei toimi, tarkista asetukset ja yritä uudelleen. 27. Paina [OK] kolme kertaa. 99

102 6. Skannaus 28. Paina [Käyttäjän työkalut/laskuri]. SMB-kansion haku syöttämällä osoite käsin 1. Paina [Näppäile] kohdassa "Polku". 2. Syötä polku, josta kansio löytyy. Jos kohdetietokoneen nimi on esimerkiksi "Käyttäjä" ja kansion nimi "Jaettu", polku on \\Käyttäjä \Jaettu. Jos verkko ei salli IP-osoitteiden automaattista hakua, sisällytä tietokoneen IP-osoite polkuun. Esimerkiksi: jos kohdetietokoneen IP-osoite on " " ja kansion nimi "Jaettu", poluksi muodostuu \\ \Jaettu. 3. Paina [OK] neljä kertaa. Jos hakemistopolku on virheellinen, saat virheilmoituksen. Paina [Poistu] ja syötä hakemistopolku uudelleen. SMB-kansion haku verkkoa selaamalla 1. Paina [Selaa verkkoa]. Laitteen kanssa samassa verkossa olevat tietokoneet näytetään. Ainoastaan ne tietokoneet, joihin sinulla on käyttöoikeus, näytetään. 2. Valitse ryhmä joka sisältää kohdetietokoneen. 3. Valitse kohdetietokoneen nimi. Kyseisen tietokoneen jaetut kansiot näytetään. 100

103 Kansioon skannauksen perustoiminnot Voit siirtyä tasolta toiselle painamalla [Yksi taso ylös]. 4. Valitse kansio, jonka haluat tallentaa. 5. Paina [OK] neljä kertaa. Tallennetun SMB-kansion poistaminen 1. Paina [Käyttäjän työkalut/laskuri]. 2. Paina [Osoitekirjan hallinta]. 3. Paina [Muuta]. 4. Paina [Kansio]. 5. Valitse nimi, jonka kansion haluat poistaa. Paina niminäppäintä tai syötä tallennettu numero numeronäppäimillä. Voit etsiä tallennetun nimen, käyttäjäkoodin, faksinumeron, kansion nimen, sähköpostiosoitteen tai IP-faksikohteen mukaan. 6. Paina [Kansio]. 7. Valitse protokolla, jota ei ole valittu. 8. Napsauta [Kyllä]. 9. Paina [OK] kaksi kertaa. 10. Paina [Käyttäjän työkalut/laskuri]. Kohteen polun syöttäminen 1. Paina [Käsinsyöttö]. 2. Paina [SMB]. 3. Paina [Näppäile] kohdassa [Kohde]. 4. Paina [Näppäile] osoitekentän oikealla puolella. 5. Kirjoita kansio-osoite. Seuraavassa esimerkkipolussa jaetun kansion nimi on "user" ja tietokoneen nimi "desk01": 101

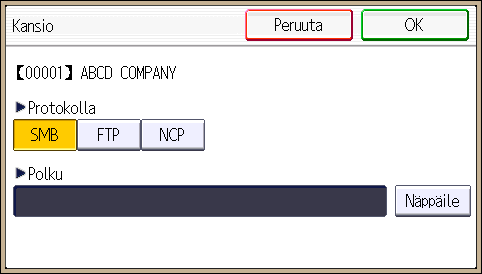

104 6. Skannaus \\desk01\user 6. Paina [OK]. 7. Anna tarvittaessa tietokoneelle sisäänkirjautumiseen vaadittava käyttäjänimi. Paina [Näppäile] nimikentän oikealla puolella. Näytölle avautuu kosketusnäppäimistö. 8. Anna tarvittaessa tietokoneelle sisäänkirjautumiseen vaadittava salasana. Avaa näppäimistö salasanan syöttämistä varten painamalla [Salasana]. 9. Paina [Yhteystesti]. Valitun kansion olemassaolo tarkistetaan yhteystestillä. 10. Tarkista yhteystestin tulos ja paina [Poistu]. 11. Paina [OK]. 102

105 Skannaustiedostojen lähettäminen sähköpostitse Skannaustiedostojen lähettäminen sähköpostitse 1. Paina käyttöpaneelin vasemmassa yläkulmassa olevaa [Pääsivu]-näppäintä ja valitse [Skanneri]-kuvake [Pääsivu]-näytöstä. CMR Tarkista, ettei aikaisempia asetuksia ole. Jos edellinen asetus on voimassa, paina [Nollaus]. 3. Paina [Sähköposti]-välilehteä. 4. Aseta alkuperäiset. 5. Tarvittaessa valitse [Läh.aset.] tai [Alkuper.] ja tee skannausasetukset alkuperäisen mukaan. Esimerkissä asiakirja skannataan värillisenä ja 2-puoleisena ja tallennetaan PDF-tiedostoksi. Paina [Alkuper.] ja sitten [2-puoleinen]. Paina [Läh.aset.]. Valitse [Alkuperäisen tyyppi] ja paina sitten [Nelivärinen]. Paina [Läh.aset.]. Valitse [Tdstotyyppi] ja paina sitten [PDF]. 6. Valitse kohde. Voit valita useita vastaanottajia. 7. Paina kohdassa [Lähetysasetukset] kaksi kertaa [ ], valitse [Lähettäjän nimi] ja sitten sähköpostin lähettäjä. 103

106 6. Skannaus 8. Jos haluat saada ilmoituksen viestin vastaanottamisesta, paina kohdassa [Lähetysasetukset] neljä kertaa [ ] ja valitse [Vastaanottokuittaus]. Kun [Vastaanottokuittaus] on käytössä, sähköpostille määritetty lähettäjä saa sähköposti-ilmoituksen, kun vastaanottaja avaa sähköpostiviestin. 9. Paina [Aloita]. Sähköpostin vastaanottajan tallentaminen 1. Paina [Käyttäjän työkalut/laskuri]. 2. Paina [Osoitekirjan hallinta]. 3. Paina [Uusi koodi]. 4. Paina [Nimet]. 5. Paina [Nimi]. Nimen syöttönäyttö avautuu. 6. Syötä nimi ja paina [OK]. 7. Paina [ ] siirtyäksesi kohtiin [Nimiö 1], [Nimiö 2] ja [Nimiö 3]. 8. Valitse luokittelunäppäin painamalla [Nimiö 1], [Nimiö 2] tai [Nimiö 3]. Voit valita seuraavat näppäimet. [Usein]: tiedot lisätään sivulle, joka tulee näkyviin ensimmäisenä. [AB], [CD], [EF], [GH], [IJK], [LMN], [OPQ], [RST], [UVW], [XYZ], [1] - [10]: tiedot lisätään valitun otsikon alle. Voit valita jokaiselle otsikolle [Usein] ja yhden lisänäppäimen. 9. Paina [OK]. 10. Paina [Poistu]. 11. Paina [Sähköposti]. 104

107 Skannaustiedostojen lähettäminen sähköpostitse 12. Paina [Sähköpostiosoite]. 13. Kirjoita sähköpostiosoite. 14. Paina [OK]. 15. Paina [Käytä sähköpostiosoitetta:] ja valitse sitten [S-posti/internet-faksikohde] tai [Vain internet-faksikohde]. Jos valitaan [S-posti/internet-faksikohde], tallennetut sähköpostiosoitteet näkyvät faksitoiminnon internetfaksi- ja sähköpostiosoitteissa sekä skanneritoiminnon osoitenäytössä. Jos valittuna on [Vain internet-faksikohde], tallennetut sähköpostiosoitteet näkyvät ainoastaan internet-faksinäytöllä. 16. Paina [OK]. 17. Jos haluat käyttää internet-faksia, valitse [SMTP-palvelinlähetys] ja aseta se tilaan [Päällä]. 18. Paina [OK]. 19. Paina [Poistu]. 20. Paina [OK]. 21. Paina [Käyttäjän työkalut/laskuri]. Sähköpostiosoitteen poistaminen 1. Paina [Käyttäjän työkalut/laskuri]. 2. Paina [Osoitekirjan hallinta]. 3. Paina [Muuta]. 105

108 6. Skannaus 4. Paina [Sähköposti]. 5. Valitse nimi, jonka sähköpostiosoitteen haluat poistaa. Paina niminäppäintä tai syötä tallennettu numero numeronäppäimillä. Voit etsiä tallennetun nimen, käyttäjäkoodin, faksinumeron, kansion nimen, sähköpostiosoitteen tai IP-faksikohteen mukaan. 6. Paina [Sähköposti]. 7. Paina [Sähköpostiosoite]. 8. Paina ensin [Poista kaikki] ja sitten [OK]. 9. Paina [Poistu]. 10. Paina [OK]. 11. Paina [Käyttäjän työkalut/laskuri]. Sähköpostiosoitteen syöttäminen käsin 1. Paina [Käsinsyöttö]. 2. Paina [Anna] kohdassa [Kohde]. 3. Kirjoita sähköpostiosoite. 4. Paina [OK]. 106

109 Skannaustiedostojen tallentaminen Skannaustiedostojen tallentaminen Voit määrittää salasanan jokaiselle tallennetulle tiedostolle. Samassa lähiverkossa olevat käyttäjät voivat käyttää DeskTopBinder-ohjelmalla tiedostoja, joita ei ole suojattu salasanalla. Suosittelemme tiedostojen suojaamista luvattomalta käytöltä salasanojen avulla. Laitteeseen tallennettu skannattu tiedosto voi kadota, jos tapahtuu virhe. Tärkeiden tiedostojen tallentamista laitteen kiintolevylle ei suositella. Toimittaja ei vastaa tiedostojen katoamisesta aiheutuvista vahingoista. Tiedostojen pitkäaikaista tallennusta varten suosittelemme DeskTopBinder-ohjelmaa. Lisätietoja saat myyjältä ja DeskTopBinder-ohjelman käyttöohjeista. 1. Paina käyttöpaneelin vasemmassa yläkulmassa olevaa [Pääsivu]-näppäintä ja valitse [Skanneri]-kuvake [Pääsivu]-näytöstä. CMR Tarkista, ettei aikaisempia asetuksia ole. Jos edellinen asetus on voimassa, paina [Nollaus]. 3. Aseta alkuperäiset. 4. Paina [Läh.aset.]. 5. Paina kolme kertaa [ ] ja paina sitten [Tallenna tdsto]. 6. Paina [Tall. kiintolevylle]. 7. Määritä tarvittaessa tiedoston tiedot, kuten [Käyttäjänimi], [Tiedoston nimi] ja [Salasana]. Käyttäjänimi 107

110 6. Skannaus Paina [Käyttäjänimi] ja valitse sitten käyttäjänimi. Voit myös määrittää tallentamattoman käyttäjänimen painamalla [Käsinsyöttö] ja kirjoittamalla nimen. Kun käyttäjänimi on määritetty, paina [OK]. Tdston nimi Paina [Tiedoston nimi], syötä tiedoston nimi ja paina sitten [OK]. Salasana Paina [Salasana], syötä salasana ja paina sitten [OK]. Vahvista salasana syöttämällä se uudelleen ja paina [OK]. 8. Paina [OK] kaksi kertaa. 9. Voit myös määrittää tarkkuuden ja skannauskoon painamalla [Lähetysasetukset] tai [Alkuper.]. 10. Paina [Aloita]. Tallennetun tiedoston tarkistaminen Tässä kerrotaan, miten voit esikatsella tiedostoa tallennettujen tiedostojen luettelosta. 1. Paina [Läh.aset.]. 2. Paina [ ] neljä kertaa ja paina sitten [Valitse/hall. tall. tiedosto]. 3. Valitse tallennettujen tiedostojen luettelosta tarkistettava tiedosto. Voit valita useita tiedostoja. 4. Paina [Esikatselu]. 108

111 Tiedostotyypin valinta Tiedostotyypin valinta Tässä kerrotaan, miten määritetään lähetettävän tiedoston tiedostotyyppi. Tiedostotyyppi voidaan määrittää, kun tiedostoja lähetetään sähköpostilla, skannataan kansioon tai tallennetaan muistilaitteelle. Voit valita yhden seuraavista tiedostotyypeistä: Yksi sivu: [PDF], [Pakattu PDF], [PDF/A], [TIFF/JPEG] Jos valitset tiedostotyypiksi yksisivuisen skannatessasi useita alkuperäisiä, jokaisesta sivusta luodaan oma tiedosto ja lähetettyjen tiedostojen määrä on sama kuin skannattujen sivujen lukumäärä. Monisivuinen: [PDF], [Pakattu PDF], [PDF/A], [TIFF] Jos valitset tiedostotyypiksi monisivuisen skannatessasi useita alkuperäisiä, skannatut sivut yhdistetään ja lähetetään yhtenä tiedostona. Valittavissa olevat tiedostotyypit vaihtelevat skannausasetusten ja muiden ehtojen mukaan. Lisätietoja tiedostotyypeistä, katso Scan. 1. Paina [Läh.aset.]. 2. Paina [Tdstotyyppi]. 3. Valitse tiedostotyyppi. 4. Paina [OK] kaksi kertaa. 109

112 6. Skannaus Lähetysasetusten määrittäminen 1. Paina [Läh.aset.]. 2. Määritä tarkkuus, skannauskoko ja muut asetukset tarpeen mukaan. 3. Paina [OK]. 110

113 7. Asiakirjapalvelin Tässä kerrotaan yleisimmin käytetyistä asiakirjapalvelimen toiminnoista. Lisätietoja muista toiminnoista, katso Kopiokone/asiakirjapalvelin-opas laitteen mukana toimitetulla cd-levyllä. Tiedostojen tallentaminen Tässä kerrotaan, miten asiakirjoja tallennetaan asiakirjapalvelimelle. Salasanalla avattu asiakirja jää avoimeksi myös toimintojen jälkeen, jolloin muut käyttäjät voivat päästä siihen käsiksi. Peruuta asiakirjan valinta käytön jälkeen painamalla [Nollaus]-näppäintä. Asiakirjapalvelimelle tallennetun asiakirjan käyttäjänimellä tunnistetaan asiakirjan luoja ja asiakirjan tyyppi. Sitä ei käytetä luottamuksellisten asiakirjojen suojaamiseen muilta käyttäjiltä. Kun käynnistät faksilähetyksen tai skannauksen, tarkista että kaikki muut toiminnot ovat päättyneet. Tdston nimi Skannatulle asiakirjalle annetaan automaattisesti tiedostonimi, esimerkiksi "COPY0001", "COPY0002" jne. Voit muuttaa tiedoston nimeä. Käyttäjänimi Voit tallentaa käyttäjänimen, jolla tunnistetaan asiakirjan tallentanut käyttäjä tai käyttäjäryhmä. Voit valita osoitekirjaan tallennetun käyttäjänimen tai kirjoittaa nimen itse. Suojausasetuksista riippuen näyttöön saattaa tulla [Käyttöoikeudet] eikä [Käyttäjänimi]. Lisätietoja osoitelistasta, katso Connecting the Machine/System Settings. Salasana Voit estää luvattoman tulostamisen määrittämällä salasanan jokaiselle tallennetulle asiakirjalle. Salasana on syötettävä, jos haluaa tulostaa suojatun asiakirjan. Salasanalla suojattujen tiedostojen nimen vasemmalla puolella on avaimen kuva. 1. Paina käyttöpaneelin vasemmassa yläkulmassa olevaa [Pääsivu]-näppäintä ja valitse [Asiakirjapalvelin] [Pääsivu]-näytöstä. CMR

114 7. Asiakirjapalvelin 2. Paina [Skannausnäyttöön]. 3. Paina [Käyttäjänimi]. 4. Määritä käyttäjänimi ja paina sitten [OK]. Näytettävät käyttäjänimet on tallennettu osoitekirjaan. Jos haluat käyttää nimeä, jota ei näy näytössä, paina [Käsinsyöttö] ja anna uusi käyttäjänimi. 5. Paina [Tdston nimi]. 6. Syötä tiedoston nimi ja paina sitten [OK]. 7. Paina [Salasana]. 8. Syötä salasana numeronäppäimillä ja paina sitten [OK]. Salasanassa voi olla 4 8 numeroa. 9. Vahvista salasana syöttämällä se uudelleen ja paina [OK]. 10. Aseta alkuperäinen laitteeseen. 11. Määritä alkuperäisen skannausehdot. 12. Paina [Aloita]. Alkuperäinen skannataan. Asiakirja tallennetaan asiakirjapalvelimelle. Skannauksen jälkeen näytössä on luettelo tallennetuista asiakirjoista. Jos luetteloa ei näy, paina [Lopeta skannaus]. 112

115 Tallennettujen asiakirjojen tulostaminen Tallennettujen asiakirjojen tulostaminen Tulostaa asiakirjapalvelimelle tallennetut asiakirjat. Tulostusnäytössä voidaan määrittää seuraavat: Paperikasetti Kopiomäärä [2-puol: lyhyt sivu], [2-puol: pitkä sivu] [Lajittelu], [Kääntävä] [Marginaalin säätö] Lisätietoja, katso Copy/Document Server. 1. Valitse tulostettava asiakirja. 2. Kun tulostat useampia asiakirjoja kerrallaan, toista vaihe 1. Asiakirjoja voidaan tulostaa enintään Jos haluat määrittää tulostusasetuksia, paina [Tulostusvalikkoon] ja määritä asetukset. 4. Anna tulostettavien kopioiden lukumäärä numeronäppäimillä. Suurin mahdollinen määrä on Paina [Aloita]. 113

116 Asiakirjapalvelin

117 8. Web Image Monitor Tässä kerrotaan yleisimmin käytetyistä Web Image Monitorin toiminnoista. Lisätietoja muista toiminnoista, katso Laitteen liitännät/järjestelmäasetukset laitteen mukana toimitetulla cd-levyllä tai Web Image Monitorin ohje. Pääsivun näyttäminen Tässä kerrotaan, miten Web Image Monitor ja pääsivu avataan. Älä aloita IPv4-osoitteen segmenttejä nollilla. Jos osoite on " ", anna se muodossa " ". 1. Avaa selain. 2. Kirjoita selaimen osoiteriville " IP-osoite tai isäntänimi)/" Web Image Monitorin pääsivu avautuu. Voit kirjoittaa myös laitenimen, jos se on tallennettu DNS- tai WINS-palvelimelle. Jos käytössä on SSL-protokolla ja palvelintodennus, kirjoita osoitteeksi " IP-osoite tai nimi)/". Web Image Monitor on jaettu seuraaviin alueisiin: FI CTS Valikot Luettelosta valitsemasi kohteen sisältö näytetään. 2. Otsikkoalue Näyttöön tulee käyttäjä- ja pääkäyttäjätilan valintaikkuna ja tilan valikko näytetään. Näytölle tulee ohjeen linkki ja hakusanakenttä. 115

118 8. Web Image Monitor -kuvaketta. Päi- 3. Päivitä/Ohje (Päivitä): Päivitä laitteen tiedot napsauttamalla työalueen oikeassa yläkulmassa olevaa vitä koko näyttö napsauttamalla selaimen [Päivitä]-painiketta. (Ohje): Ohje-kuvakkeen avulla voit tarkastella tai ladata ohjetiedostoja. 4. Perustietojen alue Näyttää laitteen perustiedot. 5. Työalue Valitun valikkoaiheen sisältö näytetään työalueella. 116

119 Vastaanotettujen faksien tarkastelu Web Image Monitorilla Vastaanotettujen faksien tarkastelu Web Image Monitorilla 1. Käynnistä Web Image Monitor. 2. Valitse vasemman ruudun [Tulostustyö/Tallennettu tiedosto] -valikosta [Faksi vastaanotettu]. 3. Jos tiedostolle on asetettu käyttäjäkoodi, kirjoita koodi ja paina sitten [OK]. Jos tallennettu käyttäjäkoodi on poistettu osoitelistasta, näyttöön tulee ilmoitus väärästä käyttäjäkoodista. Aseta käyttäjäkoodi uudelleen. 4. Napsauta haluamasi faksin kuvaketta. 5. Katso asiakirjan sisältöä. 6. Lataa vastaanotettu faksi valitsemalla [PDF], [PDF/A] tai [Monisivu: TIFF] ja sitten [Lataa]. Jos valitset [PDF], määritä tarvittavat "PDF-turva-asetukset", ennen kuin napsautat [Lataa]-painiketta. Adobe Acrobat Reader/Adobe Reader käynnistyy ja valittu asiakirja tulee näyttöön. 7. Sulje Web Image Monitor. 117

120 Web Image Monitor

121 9. Paperin ja väriaineen lisääminen Tässä kappaleessa kerrotaan, miten paperikasettiin lisätään paperia ja mitkä ovat suositeltavat paperikoot ja -tyypit. Paperin lisääminen paperikasettiin Kaikki paperikasetit täytetään samalla tavoin. Seuraavassa esimerkissä paperia lisätään kasettiin 1. Jos työnnät kasetin paikalleen liian lujaa, kasetin sivuesteet saattavat siirtyä väärään asentoon. Tarkista, että papereiden oikeat reunat ovat tasan. Kun lisäät vain muutamia arkkeja, älä aseta sivuohjaimia liian tiukasti. Jos sivuohjaimet ovat liian tiukasti paperia vasten, paperin reunat voivat taittua tai paperinsyötössä voi esiintyä ongelmia. 1. Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy. 2. Pidä päätyohjaimen vapautusvipua alhaalla ja liu'uta ohjainta ulospäin. CSN007 CSN

122 9. Paperin ja väriaineen lisääminen 3. Oikaise paperi ja aseta se tulostuspuoli ylöspäin. Älä täytä ylärajamerkin yli. CSN Tasaa päätyohjain huolellisesti lisäämääsi paperia vasten. CSN Työnnä kasetti varovasti kokonaan sisään. Kasettiin voidaan asettaa erikokoista paperia säätämällä sivu- ja päätyesteiden asentoa. Lisätietoja, katso Paper Specifications and Adding Paper. 120

123 Paperin lisääminen ohisyöttötasolle Paperin lisääminen ohisyöttötasolle Käytä ohisyöttötasoa kalvoille, tarroille, kuultopaperille tai paperille, jota ei voi asettaa paperikasettiin. Ohisyöttötasolle asetettavan paperin enimmäismäärä vaihtelee paperityypin mukaan. Älä täytä ylärajamerkin yli. Lisätietoja arkkien enimmäismäärästä, katso s. 129 "Suositellut paperikoot ja - tyypit". 1. Avaa ohisyöttötaso. CSN Työnnä paperia tasolle tekstipuoli alaspäin, kunnes kuuluu äänimerkki. 3. Aseta paperiohjaimet paperikoon mukaan. Jos ohjaimia ei ole asetettu kopiopaperia vasten, sivu voi kopioitua vinoon tai paperi tukkeutua. CSN006 Paperi suositellaan asetettavaksi ohisyöttötasolle -suunnassa. Laite ei tunnista kaikkia paperityyppejä oikein, kun ne asetetaan ohisyöttötasolle. Poista tällöin paperi ja aseta se ohisyöttötasolle uudestaan. Jos käytät ohisyöttötasolla suurempia paperikokoja kuin A4, 8 1 / 2 11, vedä paperituki ulos. Kun käytät paksua paperia tai kalvoja, määritä paperin koko ja paperityyppi. 121

124 9. Paperin ja väriaineen lisääminen Kirjelomakkeet on asetettava määrätyssä suunnassa. Lisätietoja, katso s. 126 "Kaksipuoleisen tai määrätyn suuntaisen paperin lisääminen". Ohisyöttötasolta voidaan kopioida myös kirjekuorille. Kirjekuoret on lisättävä tasolle määrätyssä suunnassa. Lisätietoja, katso s. 134 "Kirjekuoret". Määritä paperikoot, joita ei tunnisteta automaattisesti. Lisätietoja automaattisesti tunnistettavasta koosta, katso s. 129 "Suositellut paperikoot ja -tyypit". Lisätietoja kokojen määrittämisestä, katso s. 122 "Tulostaminen ohisyöttötasolta tulostintoiminnolla" tai Copy/ Document Server.. Tietokoneelta tulosta- Lisätietoja ohisyöttötasolta kopioimisesta, katso Copy/Document Server minen, katso s. 122 "Tulostaminen ohisyöttötasolta tulostintoiminnolla". Jos [Paneelin äänet] on poistettu käytöstä, äänimerkkiä ei kuulu, kun paperi asetetaan ohisyöttötasolle. Lisätietoja [paneelin äänistä], katso Connecting the Machine/System Settings. Tulostaminen ohisyöttötasolta tulostintoiminnolla Käyttöpaneelin asetukset ohittavat tulostinohjaimen asetukset, jos valitset [Tulostin]-valikosta [Järjestelmä], [Kasettiasetusjärjestys] ja sitten [Ohisyöttö]-kohdassa Laitteen asetukset. Lisätietoja, katso Print. [Ohisyöttötason] oletusasetuksena on [Ohjain/komento]. Asetukset ovat voimassa, kunnes niitä muutetaan. Lisätietoja tulostinohjaimen asetuksista, katso Print. [Tulostimen ohisyötön paperikoon] oletusasetus on [Aut. tunnistus]. Vakiopaperikokojen määrittäminen käyttöpaneelilta 1. Paina [Käyttäjän työkalut/laskuri]. 2. Paina [Kasetin paperiasetus]. CMR

125 Paperin lisääminen ohisyöttötasolle 3. Paina [ ]. 4. Paina [Tulostimen ohisyötön paperikoko]. 5. Valitse paperin koko. 6. Paina [OK]. 7. Paina [Käyttäjän työkalut/laskuri]. Mukautetun paperikoon määrittäminen käyttöpaneelilta 1. Paina [Käyttäjän työkalut/laskuri]. CMR Paina [Kasetin paperiasetus]. 3. Paina [ ]. 4. Paina [Tulostimen ohisyötön paperikoko]. 5. Paina [Mukautettu koko]. Jos mukautettu koko on jo valittu, paina [Muuta]. 6. Paina [Pysty]. 123

126 9. Paperin ja väriaineen lisääminen 7. Syötä pystykoko numeronäppäimillä ja paina sitten [ ]. 8. Paina [Vaaka]. 9. Syötä vaakakoko numeronäppäimillä ja paina sitten [ ]. 10. Paina [OK] kaksi kertaa. 11. Paina [Käyttäjän työkalut/laskuri]. Paksun paperin ja kopiokalvojen määrittäminen paperityypiksi käyttöpaneelilta Kopiokalvojen koko voi olla A4 or 8 1 / Määritä käytettävä koko. Yleensä vain kopiokalvon yhdelle puolelle voidaan tulostaa. Aseta ne tulostuspuoli alaspäin. Kun kopioit kalvoille, poista tulostetut kalvot yksi kerrallaan. 1. Paina [Käyttäjän työkalut/laskuri]. CMR Paina [Kasetin paperiasetus]. 3. Paina [ ]. 4. Paina [Tulostimen ohisyötön paperikoko] ja määritä koko. 5. Paina [OK]. 6. Paina [Paperityyppi: Ohisyöttötaso]. 7. Paina [Paperityyppi]. 124

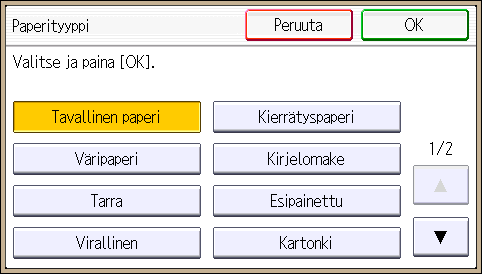

127 Paperin lisääminen ohisyöttötasolle 8. Valitse paperityyppi. Kun lisäät paksua paperia, paina [ ] ja valitse [Paksu paperi]. Kun lisäät kalvoja, paina [ ] ja paina sitten [Kopiokalvo]. 9. Paina [OK]. Jos käytät kopiokalvoja, siirry vaiheeseen Kun tulostat paksulle paperille, varmista, että määritetty paperin paksuus näkyy kohdassa [Paperin paksuus]. 11. Paina [Käyttäjän työkalut/laskuri]. Lisätietoja paperin paksuudesta, katso Connecting the Machine/System Settings. 125
