Käyttäjän opas. Mitä tällä laitteella voi tehdä. Aluksi. Tulostus. Web Image Monitor. Paperin ja väriaineen lisääminen.

Koko: px
Aloita esitys sivulta:

Download "Käyttäjän opas. Mitä tällä laitteella voi tehdä. Aluksi. Tulostus. Web Image Monitor. Paperin ja väriaineen lisääminen."

Transkriptio

1 Käyttäjän opas Mitä tällä laitteella voi tehdä Aluksi Tulostus Web Image Monitor Paperin ja väriaineen lisääminen Vianmääritys Tietoja laitteesta Lisätietoja aiheista, joita ei tässä oppaassa käsitellä, saat laitteen mukana tulleen CD-levyn HTML/PDF-tiedostoista. Laitteen turvallisen ja tarkoituksenmukaisen käytön varmistamiseksi tutustu kohtaan "Turvallisuustiedot" ennen laitteen käyttämistä.

2

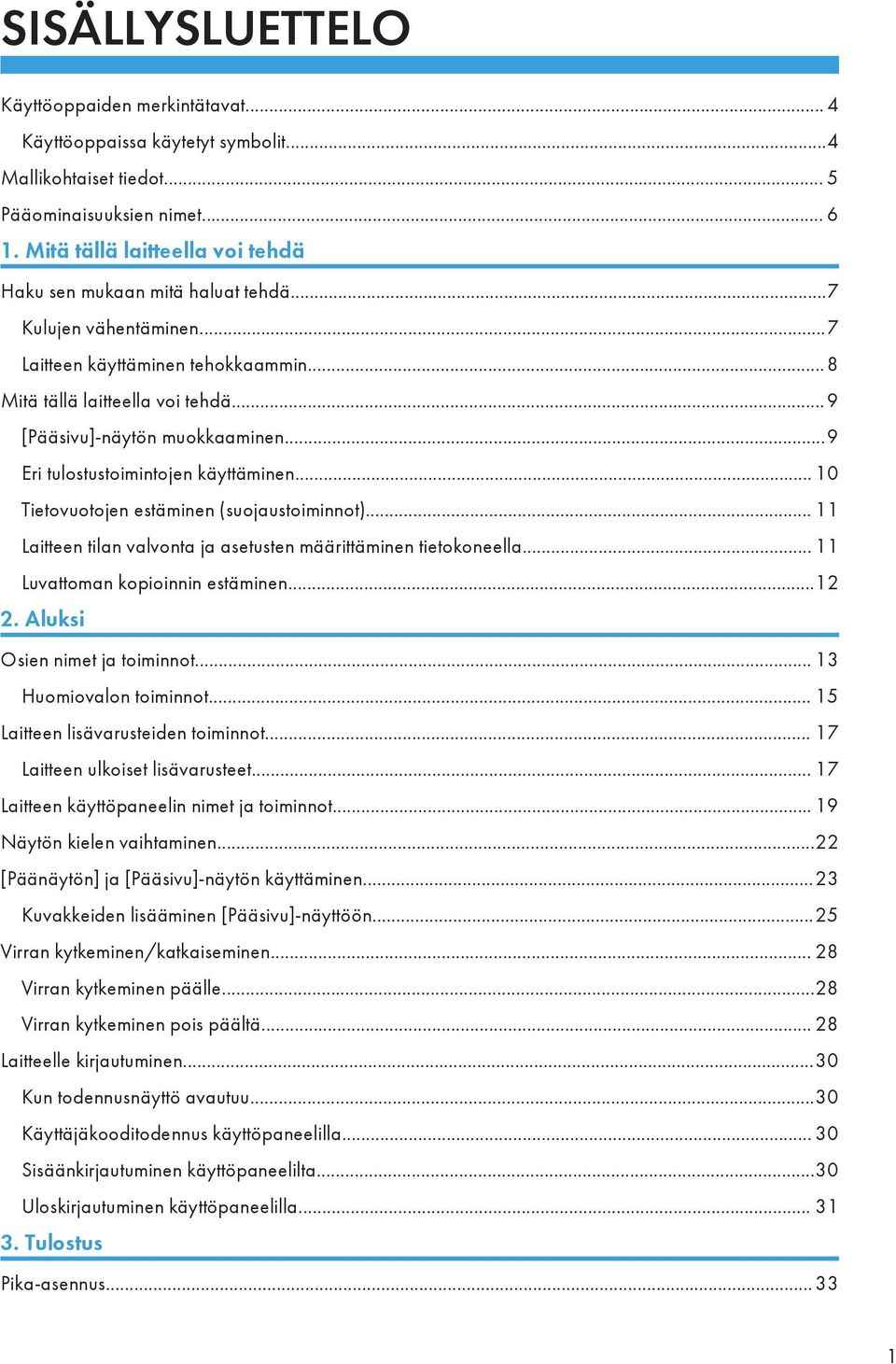

3 SISÄLLYSLUETTELO Käyttöoppaiden merkintätavat... 4 Käyttöoppaissa käytetyt symbolit...4 Mallikohtaiset tiedot... 5 Pääominaisuuksien nimet Mitä tällä laitteella voi tehdä Haku sen mukaan mitä haluat tehdä...7 Kulujen vähentäminen...7 Laitteen käyttäminen tehokkaammin...8 Mitä tällä laitteella voi tehdä...9 [Pääsivu]-näytön muokkaaminen...9 Eri tulostustoimintojen käyttäminen Tietovuotojen estäminen (suojaustoiminnot) Laitteen tilan valvonta ja asetusten määrittäminen tietokoneella Luvattoman kopioinnin estäminen Aluksi Osien nimet ja toiminnot Huomiovalon toiminnot Laitteen lisävarusteiden toiminnot Laitteen ulkoiset lisävarusteet Laitteen käyttöpaneelin nimet ja toiminnot Näytön kielen vaihtaminen...22 [Päänäytön] ja [Pääsivu]-näytön käyttäminen...23 Kuvakkeiden lisääminen [Pääsivu]-näyttöön...25 Virran kytkeminen/katkaiseminen Virran kytkeminen päälle...28 Virran kytkeminen pois päältä Laitteelle kirjautuminen...30 Kun todennusnäyttö avautuu...30 Käyttäjäkooditodennus käyttöpaneelilla Sisäänkirjautuminen käyttöpaneelilta...30 Uloskirjautuminen käyttöpaneelilla Tulostus Pika-asennus

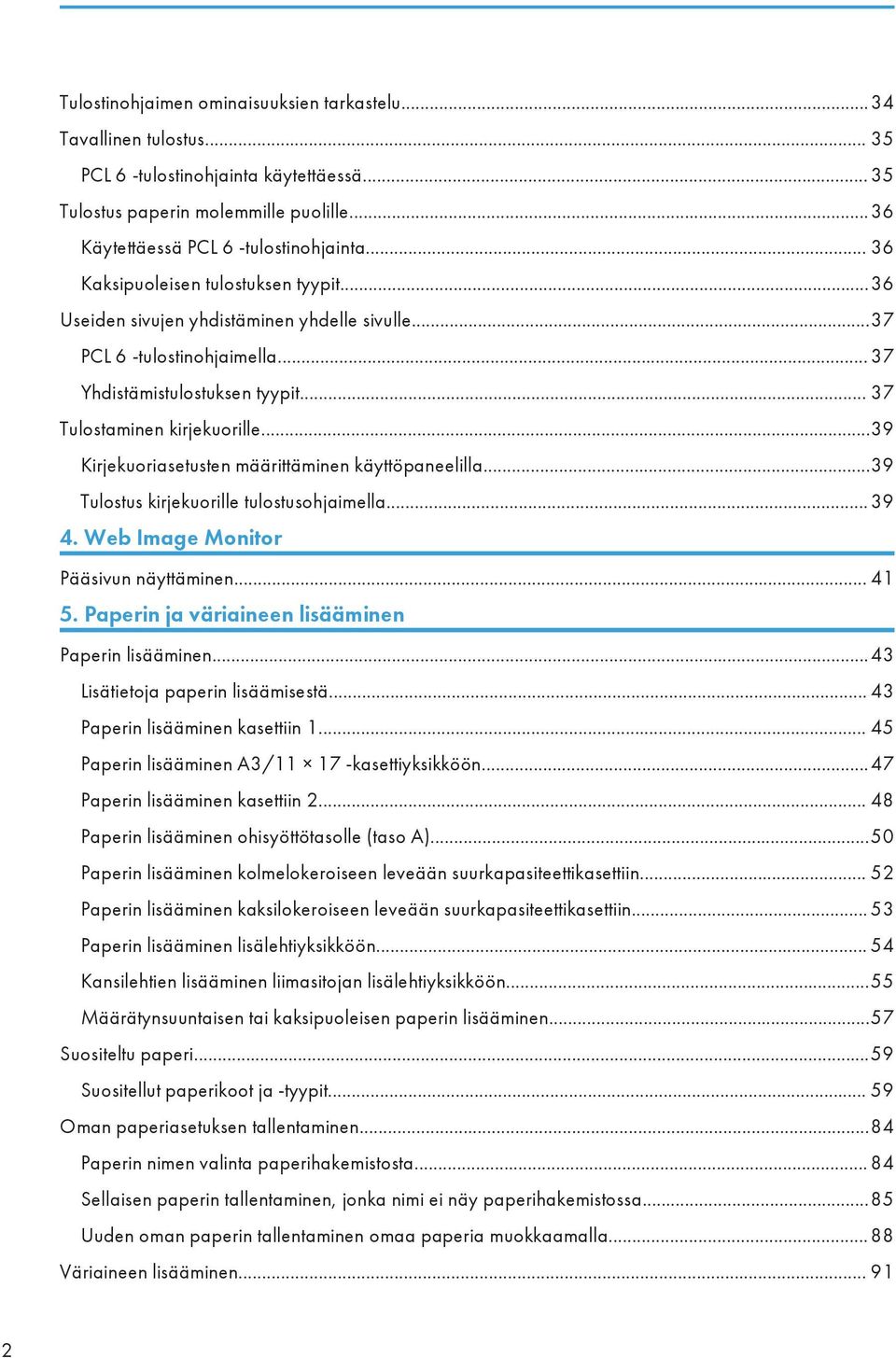

4 Tulostinohjaimen ominaisuuksien tarkastelu...34 Tavallinen tulostus PCL 6 -tulostinohjainta käytettäessä Tulostus paperin molemmille puolille...36 Käytettäessä PCL 6 -tulostinohjainta Kaksipuoleisen tulostuksen tyypit...36 Useiden sivujen yhdistäminen yhdelle sivulle...37 PCL 6 -tulostinohjaimella Yhdistämistulostuksen tyypit Tulostaminen kirjekuorille...39 Kirjekuoriasetusten määrittäminen käyttöpaneelilla...39 Tulostus kirjekuorille tulostusohjaimella Web Image Monitor Pääsivun näyttäminen Paperin ja väriaineen lisääminen Paperin lisääminen...43 Lisätietoja paperin lisäämisestä Paperin lisääminen kasettiin Paperin lisääminen A3/ kasettiyksikköön...47 Paperin lisääminen kasettiin Paperin lisääminen ohisyöttötasolle (taso A)...50 Paperin lisääminen kolmelokeroiseen leveään suurkapasiteettikasettiin Paperin lisääminen kaksilokeroiseen leveään suurkapasiteettikasettiin Paperin lisääminen lisälehtiyksikköön Kansilehtien lisääminen liimasitojan lisälehtiyksikköön...55 Määrätynsuuntaisen tai kaksipuoleisen paperin lisääminen...57 Suositeltu paperi...59 Suositellut paperikoot ja -tyypit Oman paperiasetuksen tallentaminen...84 Paperin nimen valinta paperihakemistosta Sellaisen paperin tallentaminen, jonka nimi ei näy paperihakemistossa...85 Uuden oman paperin tallentaminen omaa paperia muokkaamalla Väriaineen lisääminen

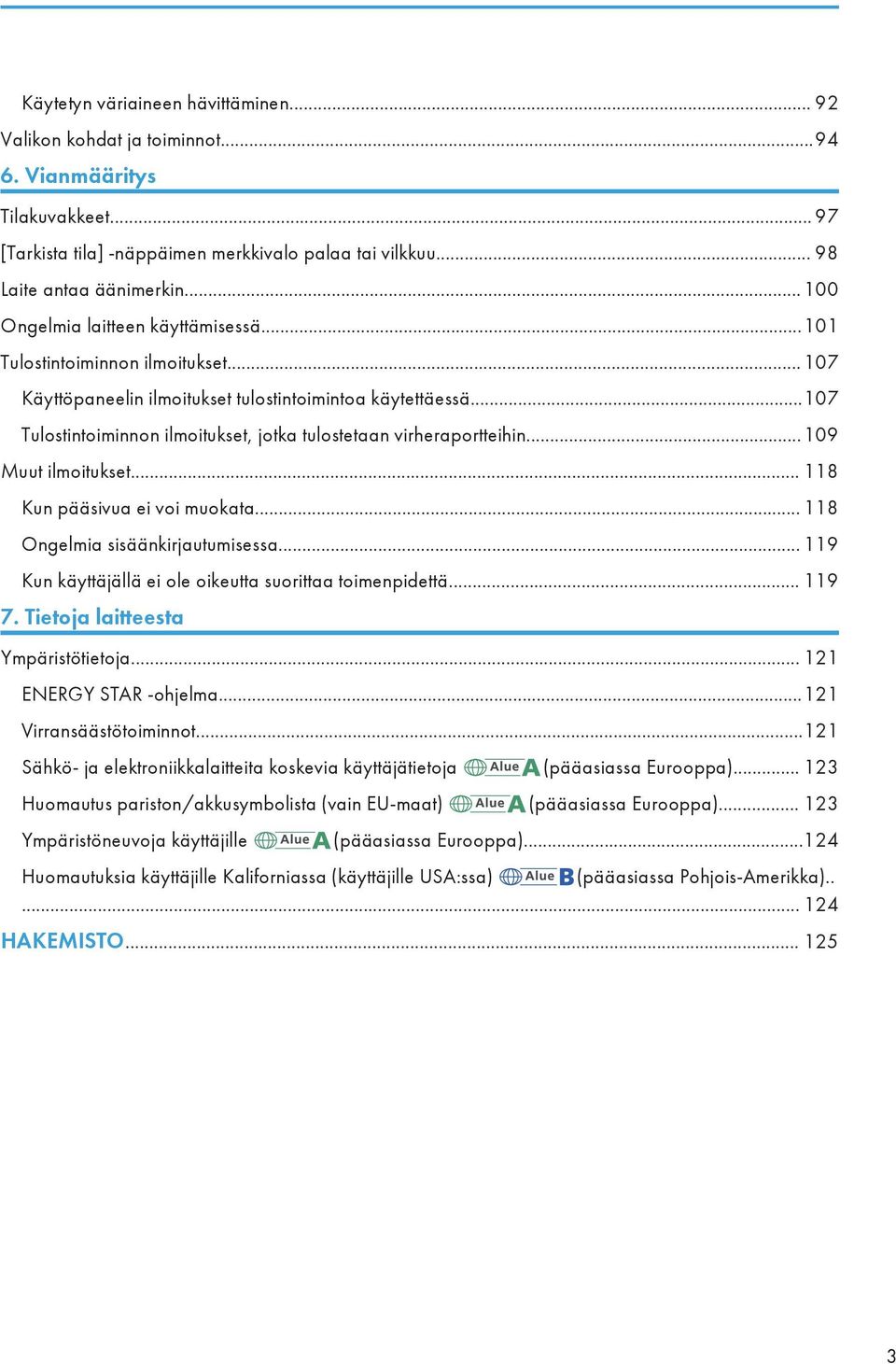

5 Käytetyn väriaineen hävittäminen Valikon kohdat ja toiminnot Vianmääritys Tilakuvakkeet [Tarkista tila] -näppäimen merkkivalo palaa tai vilkkuu Laite antaa äänimerkin Ongelmia laitteen käyttämisessä Tulostintoiminnon ilmoitukset Käyttöpaneelin ilmoitukset tulostintoimintoa käytettäessä Tulostintoiminnon ilmoitukset, jotka tulostetaan virheraportteihin Muut ilmoitukset Kun pääsivua ei voi muokata Ongelmia sisäänkirjautumisessa Kun käyttäjällä ei ole oikeutta suorittaa toimenpidettä Tietoja laitteesta Ympäristötietoja ENERGY STAR -ohjelma Virransäästötoiminnot Sähkö- ja elektroniikkalaitteita koskevia käyttäjätietoja (pääasiassa Eurooppa) Huomautus pariston/akkusymbolista (vain EU-maat) (pääasiassa Eurooppa) Ympäristöneuvoja käyttäjille (pääasiassa Eurooppa) Huomautuksia käyttäjille Kaliforniassa (käyttäjille USA:ssa) (pääasiassa Pohjois-Amerikka) HAKEMISTO

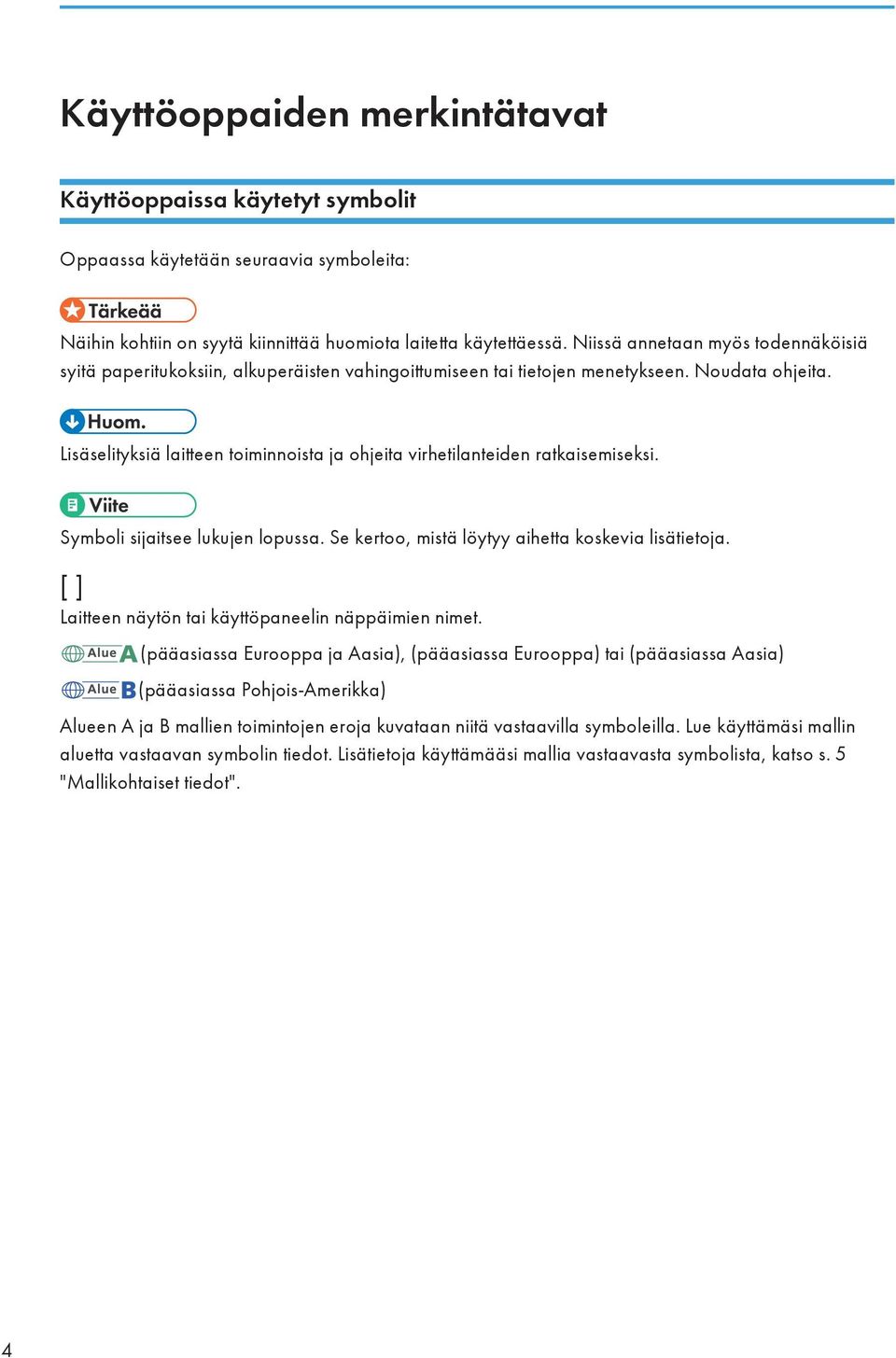

6 Käyttöoppaiden merkintätavat Käyttöoppaissa käytetyt symbolit Oppaassa käytetään seuraavia symboleita: Näihin kohtiin on syytä kiinnittää huomiota laitetta käytettäessä. Niissä annetaan myös todennäköisiä syitä paperitukoksiin, alkuperäisten vahingoittumiseen tai tietojen menetykseen. Noudata ohjeita. Lisäselityksiä laitteen toiminnoista ja ohjeita virhetilanteiden ratkaisemiseksi. Symboli sijaitsee lukujen lopussa. Se kertoo, mistä löytyy aihetta koskevia lisätietoja. [ ] Laitteen näytön tai käyttöpaneelin näppäimien nimet. (pääasiassa Eurooppa ja Aasia), (pääasiassa Eurooppa) tai (pääasiassa Aasia) (pääasiassa Pohjois-Amerikka) Alueen A ja B mallien toimintojen eroja kuvataan niitä vastaavilla symboleilla. Lue käyttämäsi mallin aluetta vastaavan symbolin tiedot. Lisätietoja käyttämääsi mallia vastaavasta symbolista, katso s. 5 "Mallikohtaiset tiedot". 4

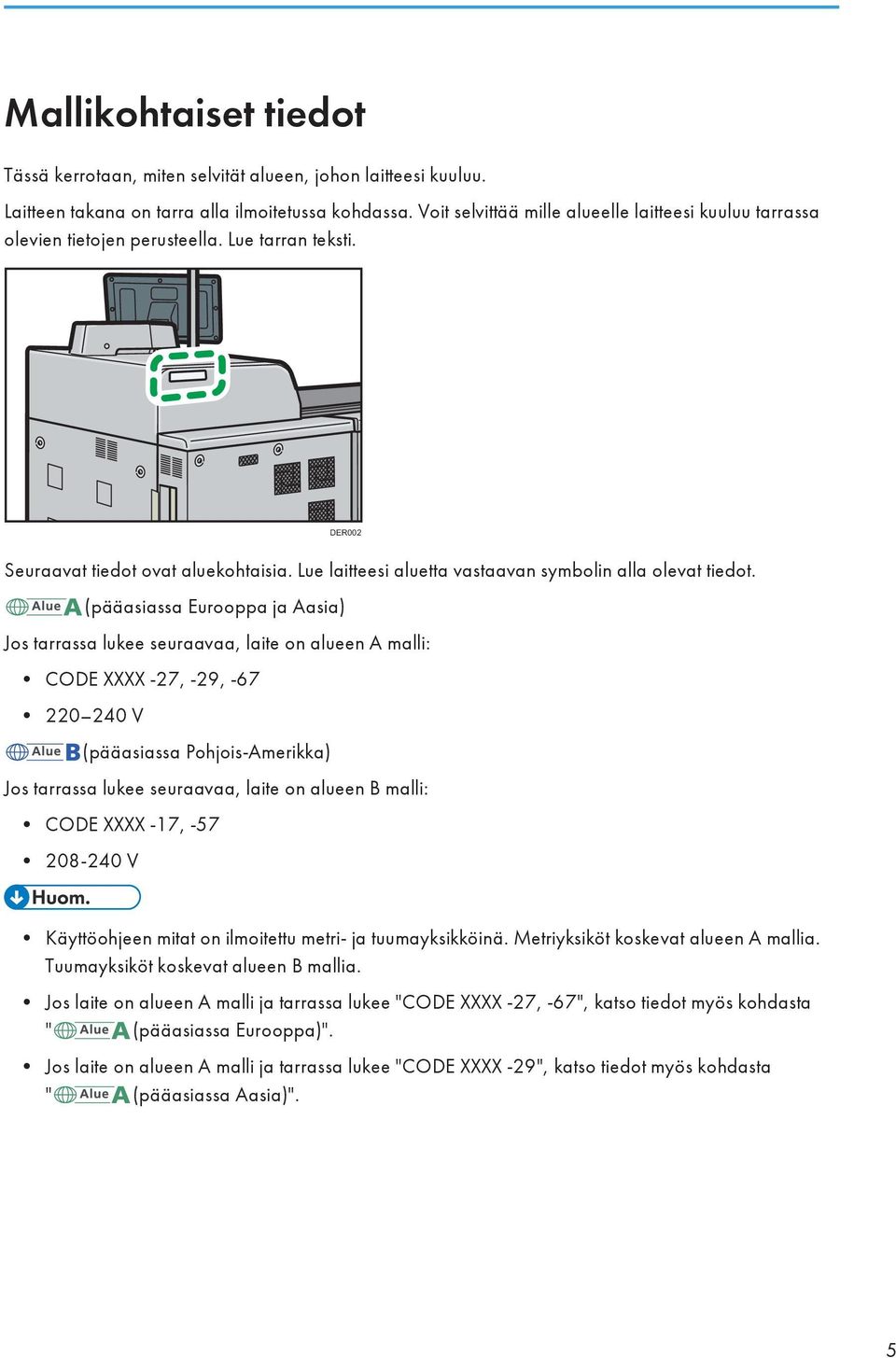

7 Mallikohtaiset tiedot Tässä kerrotaan, miten selvität alueen, johon laitteesi kuuluu. Laitteen takana on tarra alla ilmoitetussa kohdassa. Voit selvittää mille alueelle laitteesi kuuluu tarrassa olevien tietojen perusteella. Lue tarran teksti. DER002 Seuraavat tiedot ovat aluekohtaisia. Lue laitteesi aluetta vastaavan symbolin alla olevat tiedot. (pääasiassa Eurooppa ja Aasia) Jos tarrassa lukee seuraavaa, laite on alueen A malli: CODE XXXX -27, -29, V (pääasiassa Pohjois-Amerikka) Jos tarrassa lukee seuraavaa, laite on alueen B malli: CODE XXXX -17, V Käyttöohjeen mitat on ilmoitettu metri- ja tuumayksikköinä. Metriyksiköt koskevat alueen A mallia. Tuumayksiköt koskevat alueen B mallia. Jos laite on alueen A malli ja tarrassa lukee "CODE XXXX -27, -67", katso tiedot myös kohdasta " (pääasiassa Eurooppa)". Jos laite on alueen A malli ja tarrassa lukee "CODE XXXX -29", katso tiedot myös kohdasta " (pääasiassa Aasia)". 5

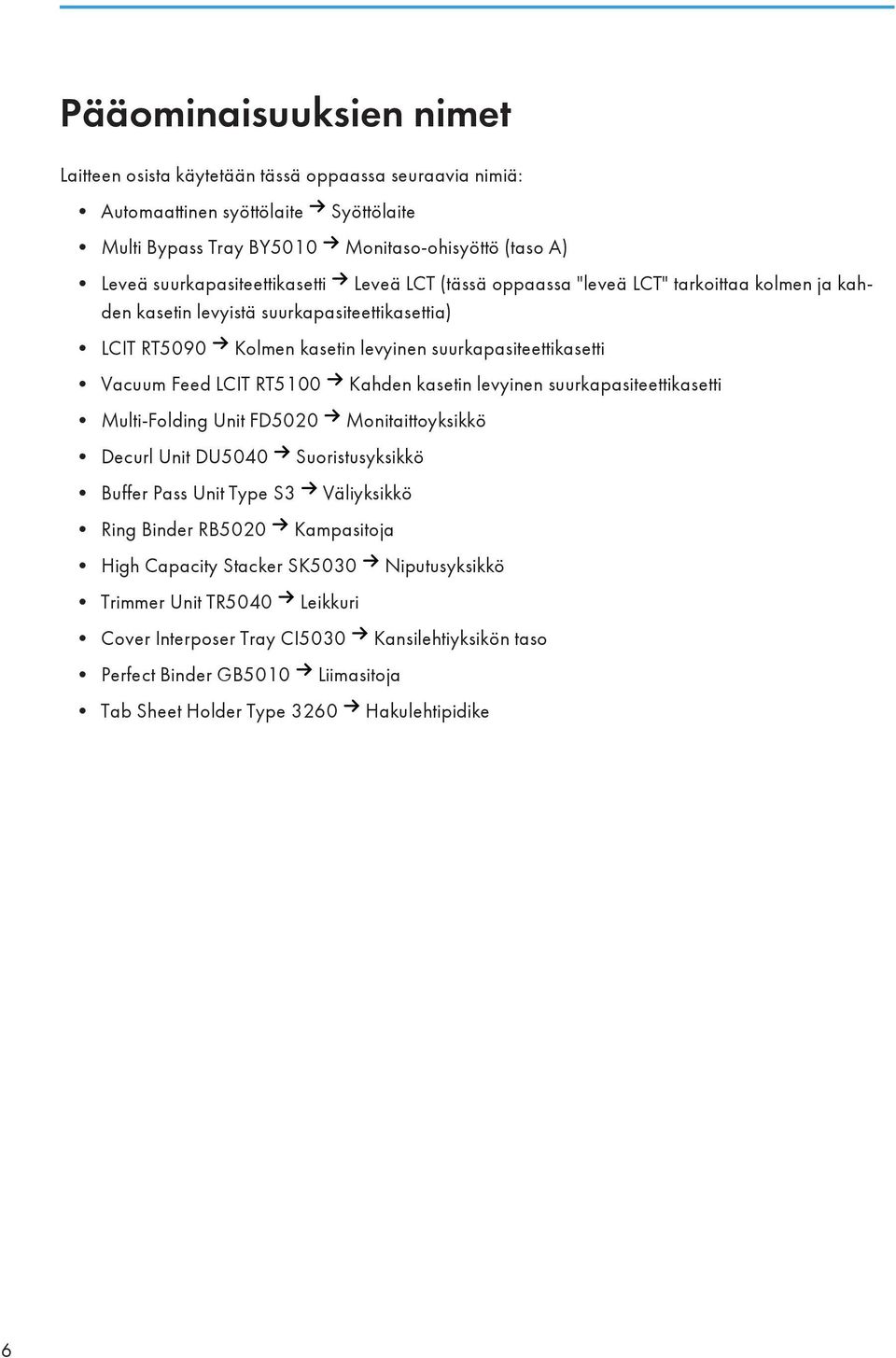

8 Pääominaisuuksien nimet Laitteen osista käytetään tässä oppaassa seuraavia nimiä: Automaattinen syöttölaite Syöttölaite Multi Bypass Tray BY5010 Monitaso-ohisyöttö (taso A) Leveä suurkapasiteettikasetti Leveä LCT (tässä oppaassa "leveä LCT" tarkoittaa kolmen ja kahden kasetin levyistä suurkapasiteettikasettia) LCIT RT5090 Kolmen kasetin levyinen suurkapasiteettikasetti Vacuum Feed LCIT RT5100 Kahden kasetin levyinen suurkapasiteettikasetti Multi-Folding Unit FD5020 Monitaittoyksikkö Decurl Unit DU5040 Suoristusyksikkö Buffer Pass Unit Type S3 Väliyksikkö Ring Binder RB5020 Kampasitoja High Capacity Stacker SK5030 Niputusyksikkö Trimmer Unit TR5040 Leikkuri Cover Interposer Tray CI5030 Kansilehtiyksikön taso Perfect Binder GB5010 Liimasitoja Tab Sheet Holder Type 3260 Hakulehtipidike 6

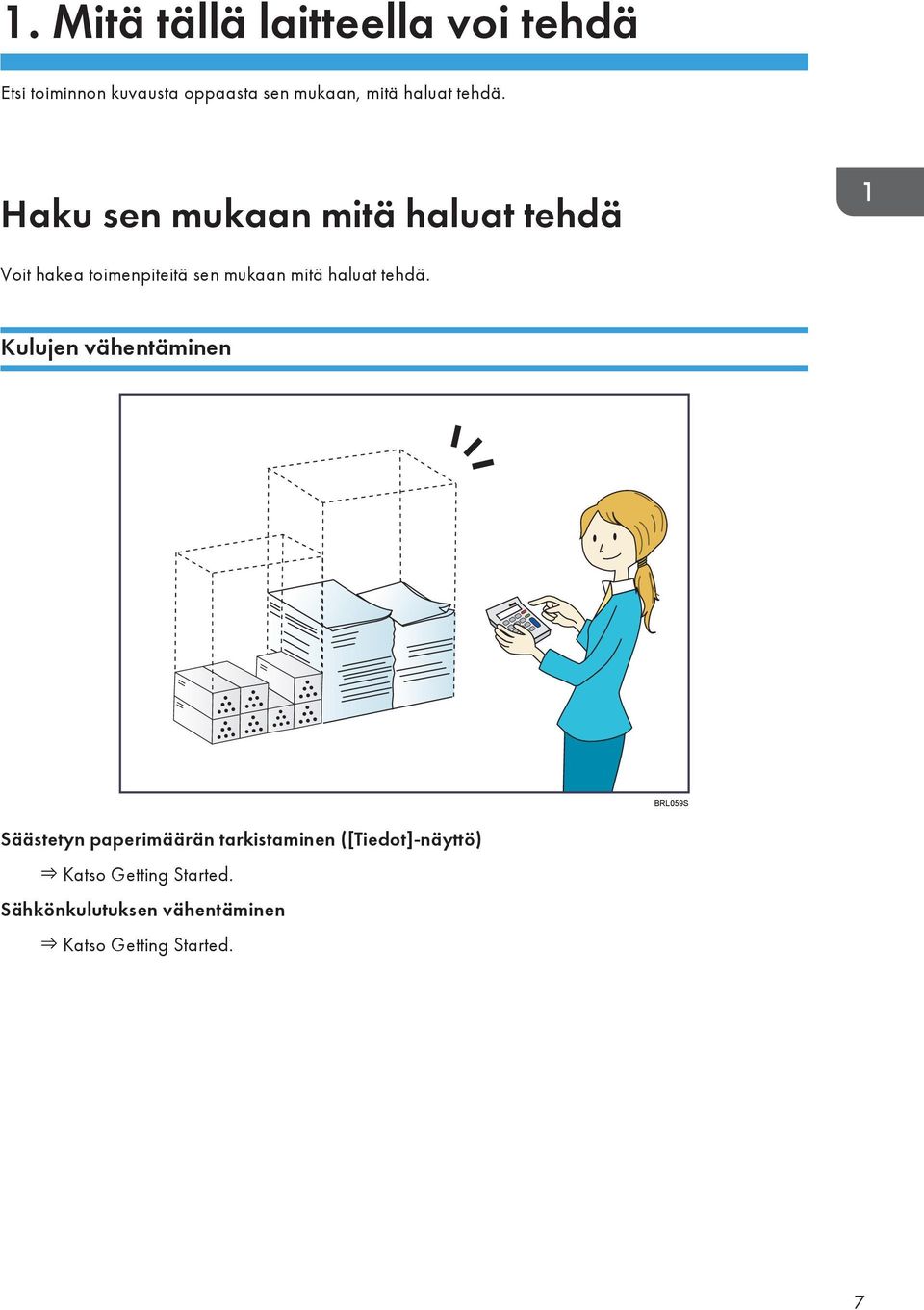

9 1. Mitä tällä laitteella voi tehdä Etsi toiminnon kuvausta oppaasta sen mukaan, mitä haluat tehdä. Haku sen mukaan mitä haluat tehdä Voit hakea toimenpiteitä sen mukaan mitä haluat tehdä. Kulujen vähentäminen BRL059S Säästetyn paperimäärän tarkistaminen ([Tiedot]-näyttö) Katso Getting Started. Sähkönkulutuksen vähentäminen Katso Getting Started. 7

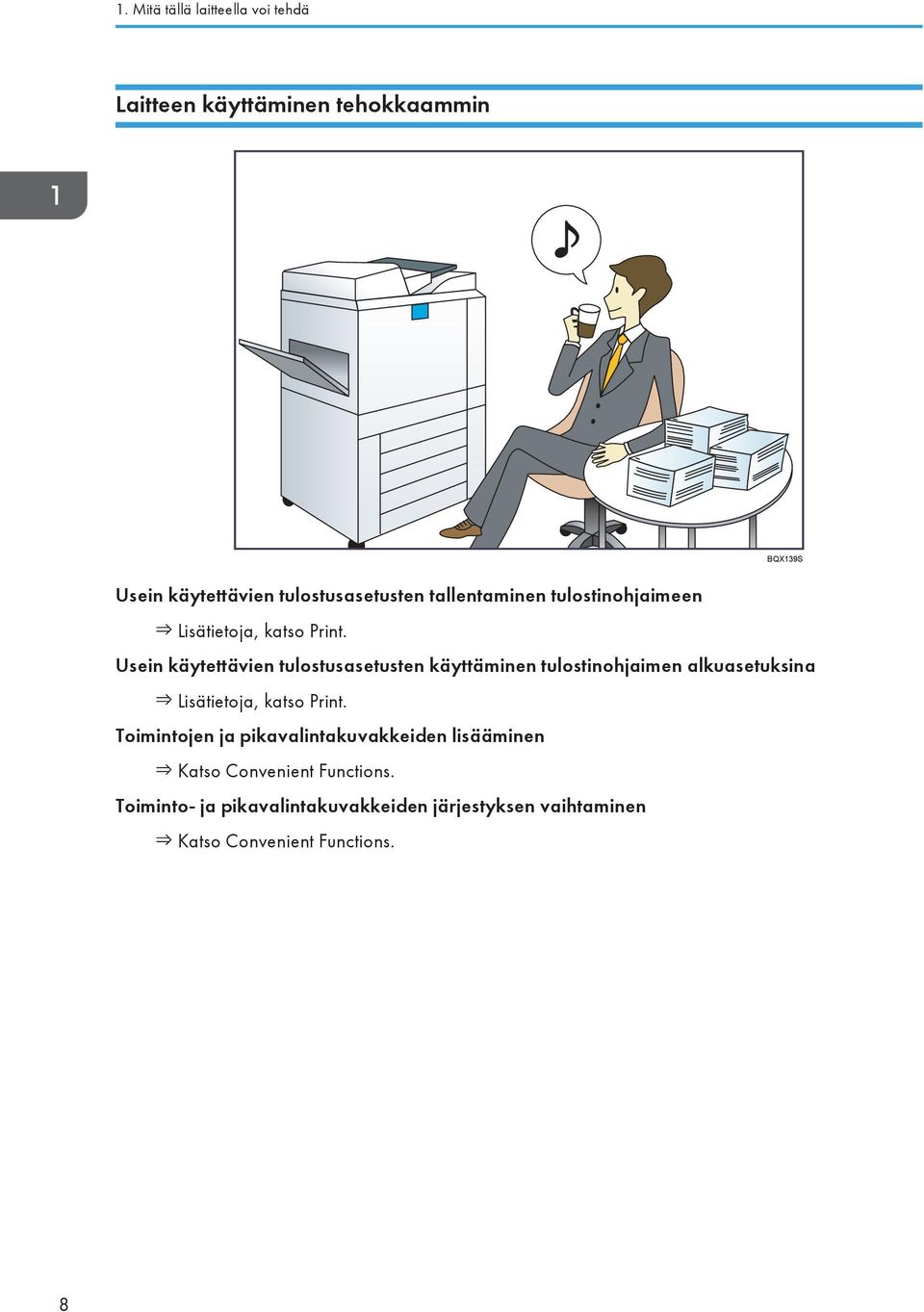

10 1. Mitä tällä laitteella voi tehdä Laitteen käyttäminen tehokkaammin BQX139S Usein käytettävien tulostusasetusten tallentaminen tulostinohjaimeen Lisätietoja, katso Print. Usein käytettävien tulostusasetusten käyttäminen tulostinohjaimen alkuasetuksina Lisätietoja, katso Print. Toimintojen ja pikavalintakuvakkeiden lisääminen Katso Convenient Functions. Toiminto- ja pikavalintakuvakkeiden järjestyksen vaihtaminen Katso Convenient Functions. 8

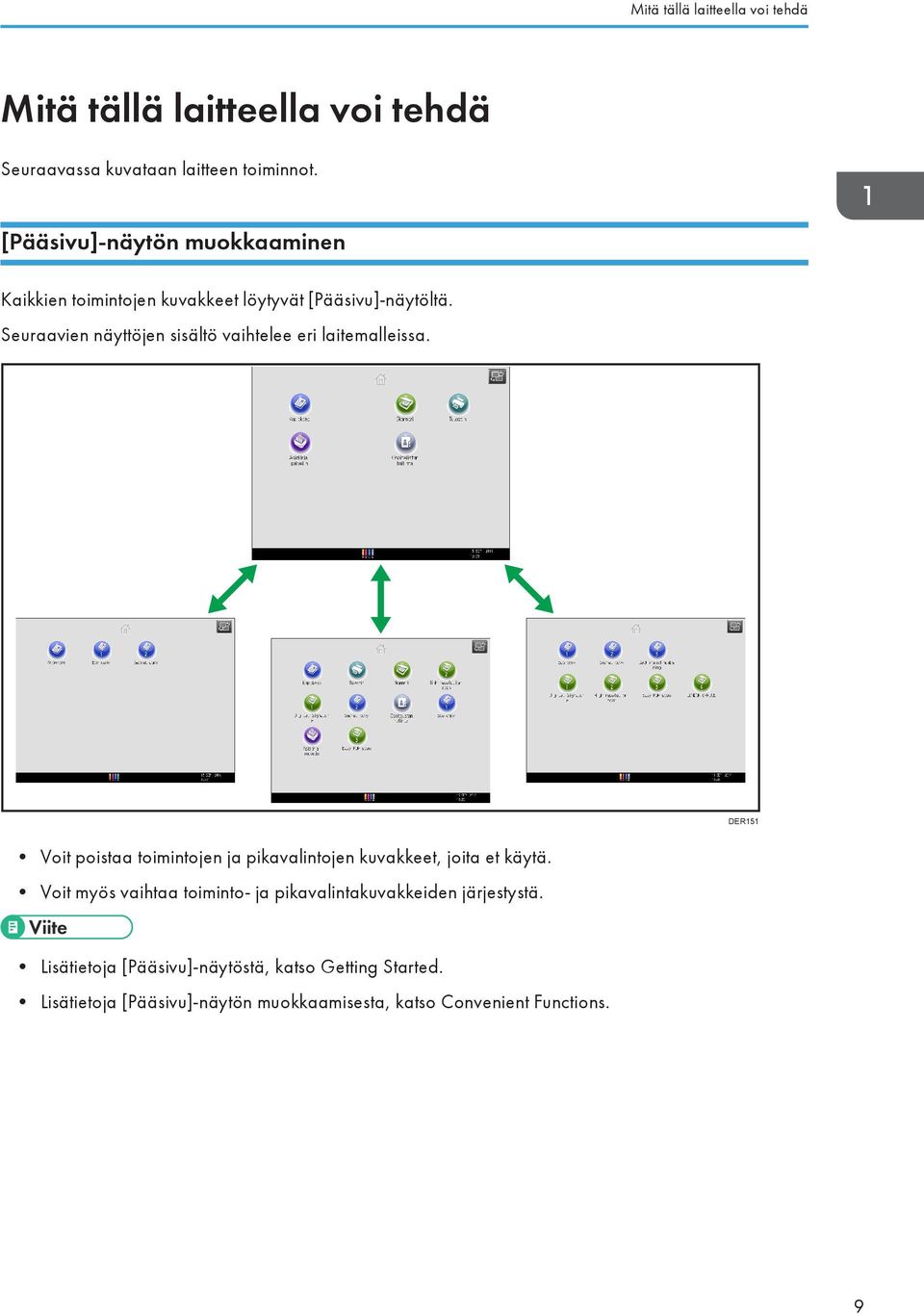

11 Mitä tällä laitteella voi tehdä Mitä tällä laitteella voi tehdä Seuraavassa kuvataan laitteen toiminnot. [Pääsivu]-näytön muokkaaminen Kaikkien toimintojen kuvakkeet löytyvät [Pääsivu]-näytöltä. Seuraavien näyttöjen sisältö vaihtelee eri laitemalleissa. DER151 Voit poistaa toimintojen ja pikavalintojen kuvakkeet, joita et käytä. Voit myös vaihtaa toiminto- ja pikavalintakuvakkeiden järjestystä. Lisätietoja [Pääsivu]-näytöstä, katso Getting Started. Lisätietoja [Pääsivu]-näytön muokkaamisesta, katso Convenient Functions. 9

12 1. Mitä tällä laitteella voi tehdä Eri tulostustoimintojen käyttäminen CWW103 Laitetta voidaan käyttää paikallisena ja verkkotulostimena. Voit tulostaa tai poistaa laitteen kiintolevylle tallennettuja tulostustöitä, jotka on lähetetty tulostinohjaimella tietokoneelta. Valittavana ovat seuraavat tulostusvaihtoehdot: Mallitulostus, Salattu tulostus, Viivästetty tulostus ja Tallennustulostus. Katso Print. Viimeistelijällä voi nitoa ja rei'ittää tulosteita. Lisätietoja nidonnasta, katso Print. Lisätietoja rei'ityksestä, katso Print. Monitaittoyksiköllä tulosteet voidaan taittaa. Lisätietoja monitaitosta, katso Print. Kampasitojalla voi tehdä rengaskampavihkoja. Katso Print. Liimasitojalla voi tehdä liimaselkäisiä vihkoja. Katso Print. Voit tulostaa ulkoiselle muistilaitteelle tallennettuja tiedostoja ja määrittää tulostusasetuksia, kuten tulostuslaadun ja tulostuskoon. Katso Print. 10

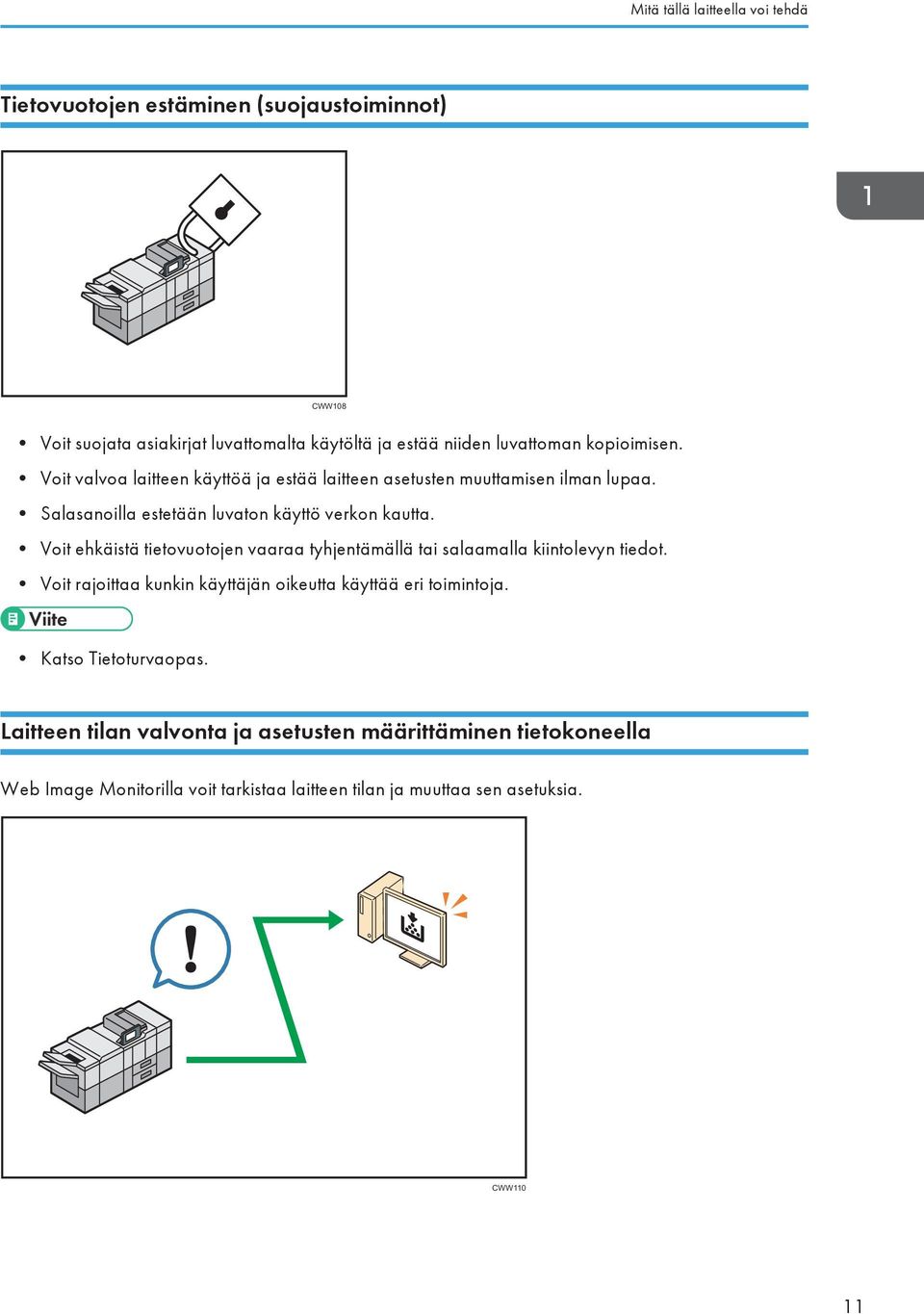

13 Mitä tällä laitteella voi tehdä Tietovuotojen estäminen (suojaustoiminnot) CWW108 Voit suojata asiakirjat luvattomalta käytöltä ja estää niiden luvattoman kopioimisen. Voit valvoa laitteen käyttöä ja estää laitteen asetusten muuttamisen ilman lupaa. Salasanoilla estetään luvaton käyttö verkon kautta. Voit ehkäistä tietovuotojen vaaraa tyhjentämällä tai salaamalla kiintolevyn tiedot. Voit rajoittaa kunkin käyttäjän oikeutta käyttää eri toimintoja. Katso Tietoturvaopas. Laitteen tilan valvonta ja asetusten määrittäminen tietokoneella Web Image Monitorilla voit tarkistaa laitteen tilan ja muuttaa sen asetuksia. CWW110 11

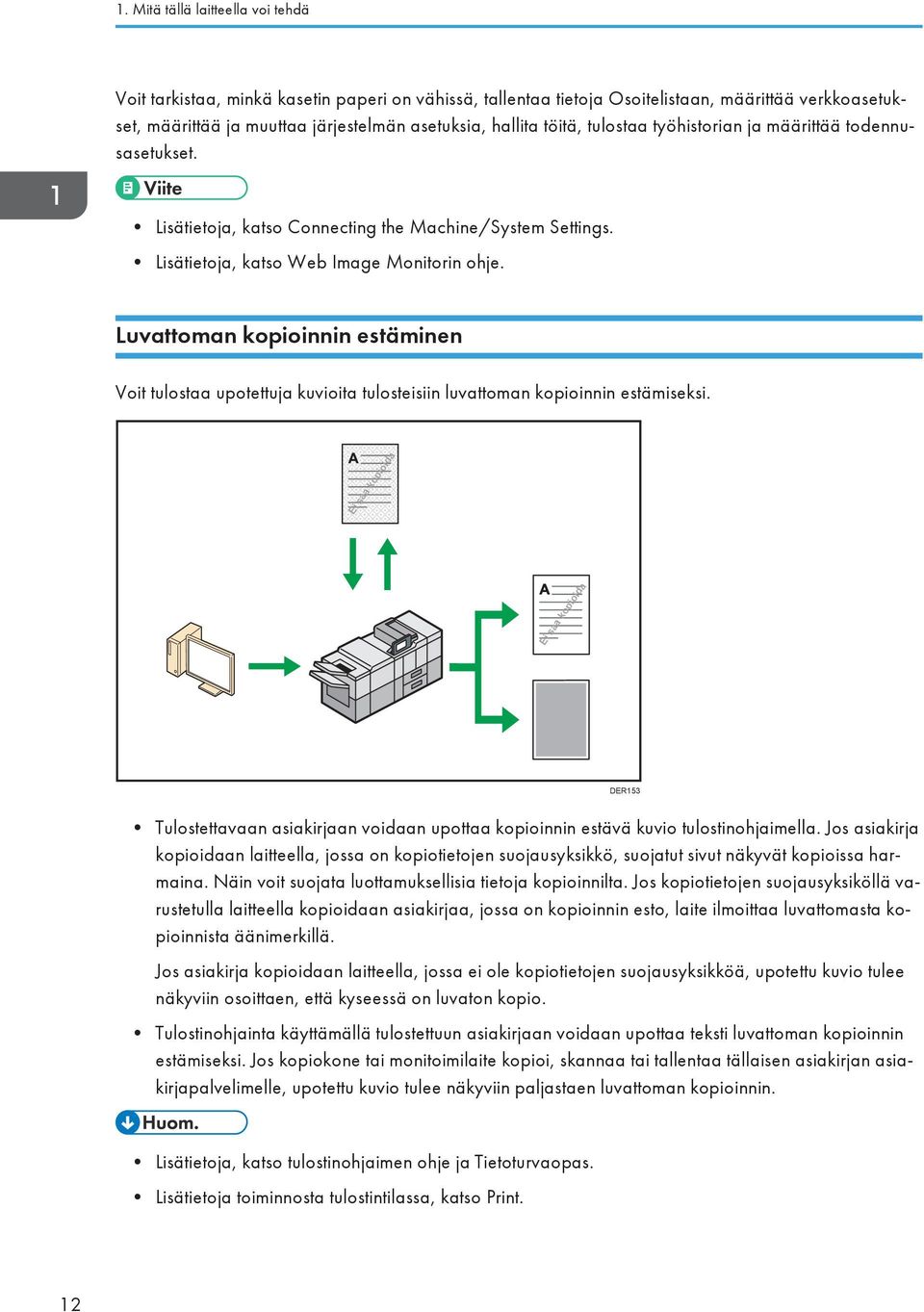

14 1. Mitä tällä laitteella voi tehdä Voit tarkistaa, minkä kasetin paperi on vähissä, tallentaa tietoja Osoitelistaan, määrittää verkkoasetukset, määrittää ja muuttaa järjestelmän asetuksia, hallita töitä, tulostaa työhistorian ja määrittää todennusasetukset. Lisätietoja, katso Connecting the Machine/System Settings. Lisätietoja, katso Web Image Monitorin ohje. Luvattoman kopioinnin estäminen Voit tulostaa upotettuja kuvioita tulosteisiin luvattoman kopioinnin estämiseksi. Ei saa kopioida Ei saa kopioida DER153 Tulostettavaan asiakirjaan voidaan upottaa kopioinnin estävä kuvio tulostinohjaimella. Jos asiakirja kopioidaan laitteella, jossa on kopiotietojen suojausyksikkö, suojatut sivut näkyvät kopioissa harmaina. Näin voit suojata luottamuksellisia tietoja kopioinnilta. Jos kopiotietojen suojausyksiköllä varustetulla laitteella kopioidaan asiakirjaa, jossa on kopioinnin esto, laite ilmoittaa luvattomasta kopioinnista äänimerkillä. Jos asiakirja kopioidaan laitteella, jossa ei ole kopiotietojen suojausyksikköä, upotettu kuvio tulee näkyviin osoittaen, että kyseessä on luvaton kopio. Tulostinohjainta käyttämällä tulostettuun asiakirjaan voidaan upottaa teksti luvattoman kopioinnin estämiseksi. Jos kopiokone tai monitoimilaite kopioi, skannaa tai tallentaa tällaisen asiakirjan asiakirjapalvelimelle, upotettu kuvio tulee näkyviin paljastaen luvattoman kopioinnin. Lisätietoja, katso tulostinohjaimen ohje ja Tietoturvaopas. Lisätietoja toiminnosta tulostintilassa, katso Print. 12

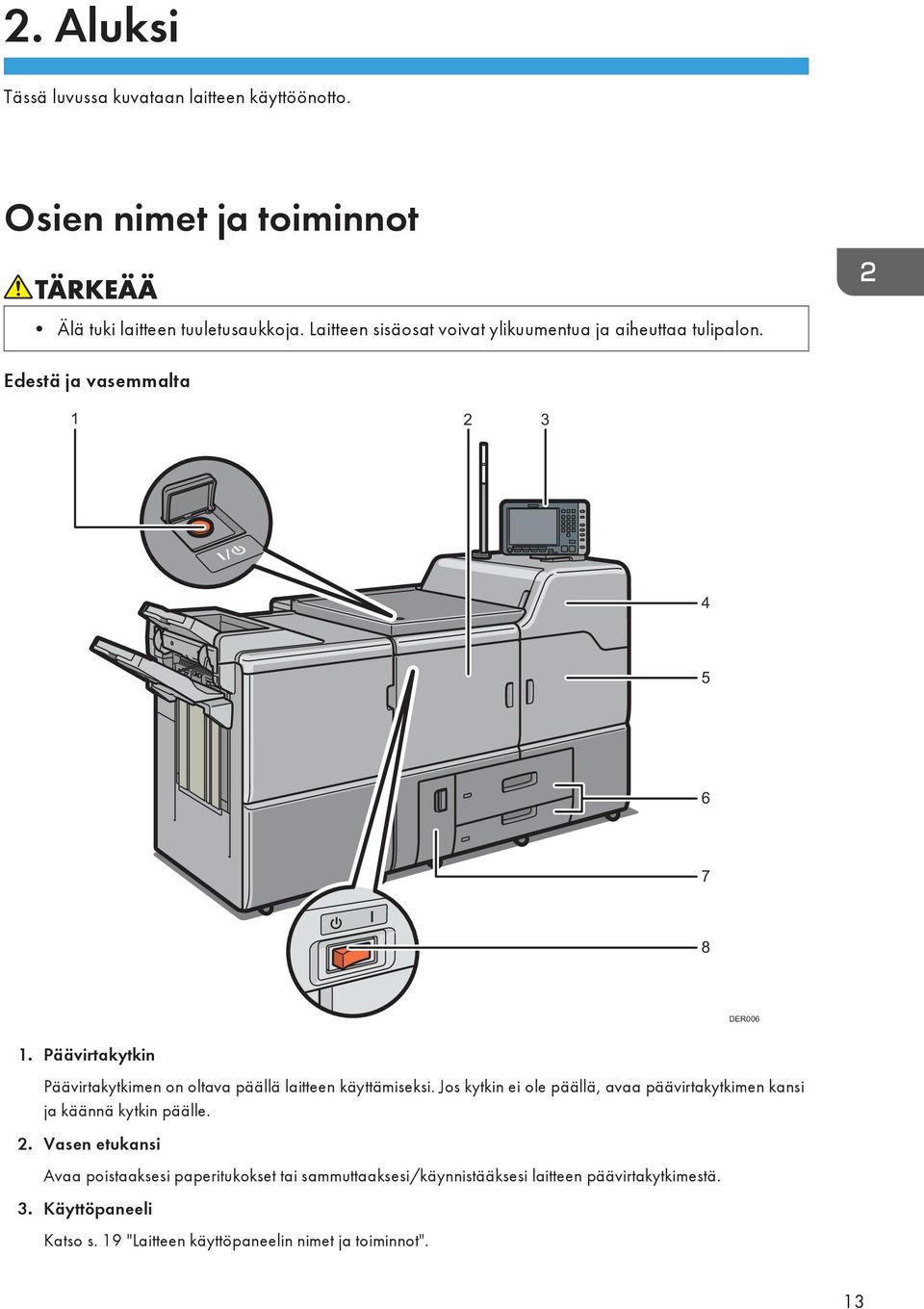

15 2. Aluksi Tässä luvussa kuvataan laitteen käyttöönotto. Osien nimet ja toiminnot Älä tuki laitteen tuuletusaukkoja. Laitteen sisäosat voivat ylikuumentua ja aiheuttaa tulipalon. Edestä ja vasemmalta DER Päävirtakytkin Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos kytkin ei ole päällä, avaa päävirtakytkimen kansi ja käännä kytkin päälle. 2. Vasen etukansi Avaa poistaaksesi paperitukokset tai sammuttaaksesi/käynnistääksesi laitteen päävirtakytkimestä. 3. Käyttöpaneeli Katso s. 19 "Laitteen käyttöpaneelin nimet ja toiminnot". 13

16 2. Aluksi 4. Oikea yläetukansi Avaa vaihtaaksesi väriainekasetit. 5. Oikea etukansi Avaa poistaaksesi paperitukokset. 6. Paperikasetit (kasetit 1 2) Laita paperi tänne. Kasetti 1 on kaksoiskasetti, jossa vasemmalla oleva paperi siirtyy automaattisesti oikealle, kun paperi loppuu. Kasetin edessä vasemmalla oleva merkkivalo syttyy, kun paperia syötetään. 7. Vasen alaetukansi Avaa vaihtaaksesi hukkavärisäiliön. 8. Päävirtakytkin Paina sammuttaaksesi laitteen päävirran. Päävirtakytkimen on oltava päällä normaalin käytön aikana. Kytkin on vasemman etukannen sisäpuolella. Lisätietoja, katso Maintenance and Specifications. Edestä ja oikealta katsottuna 1 DER Huomiovalo Katso s. 15 "Huomiovalon toiminnot". 14

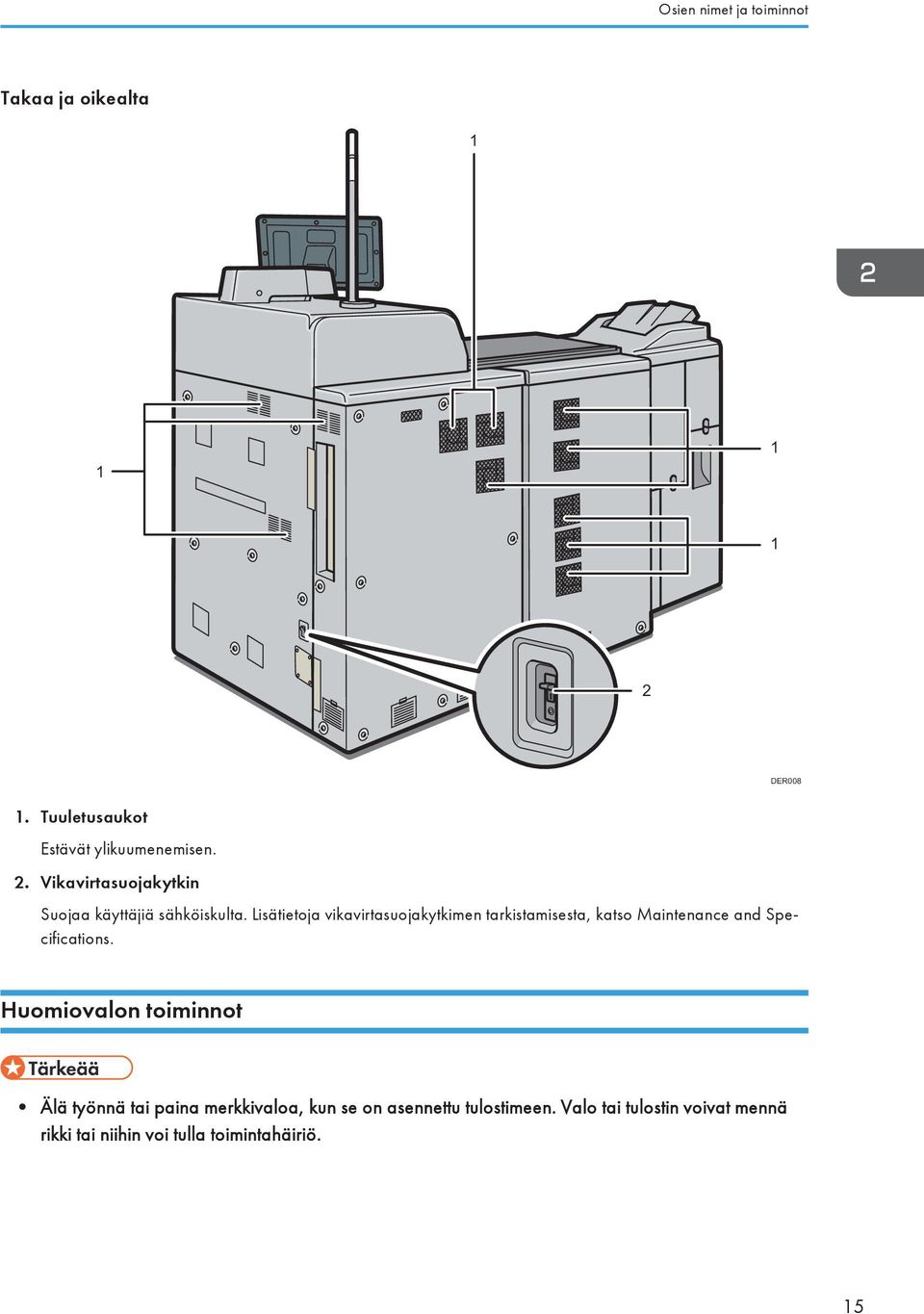

17 Osien nimet ja toiminnot Takaa ja oikealta DER Tuuletusaukot Estävät ylikuumenemisen. 2. Vikavirtasuojakytkin Suojaa käyttäjiä sähköiskulta. Lisätietoja vikavirtasuojakytkimen tarkistamisesta, katso Maintenance and Specifications. Huomiovalon toiminnot Älä työnnä tai paina merkkivaloa, kun se on asennettu tulostimeen. Valo tai tulostin voivat mennä rikki tai niihin voi tulla toimintahäiriö. 15

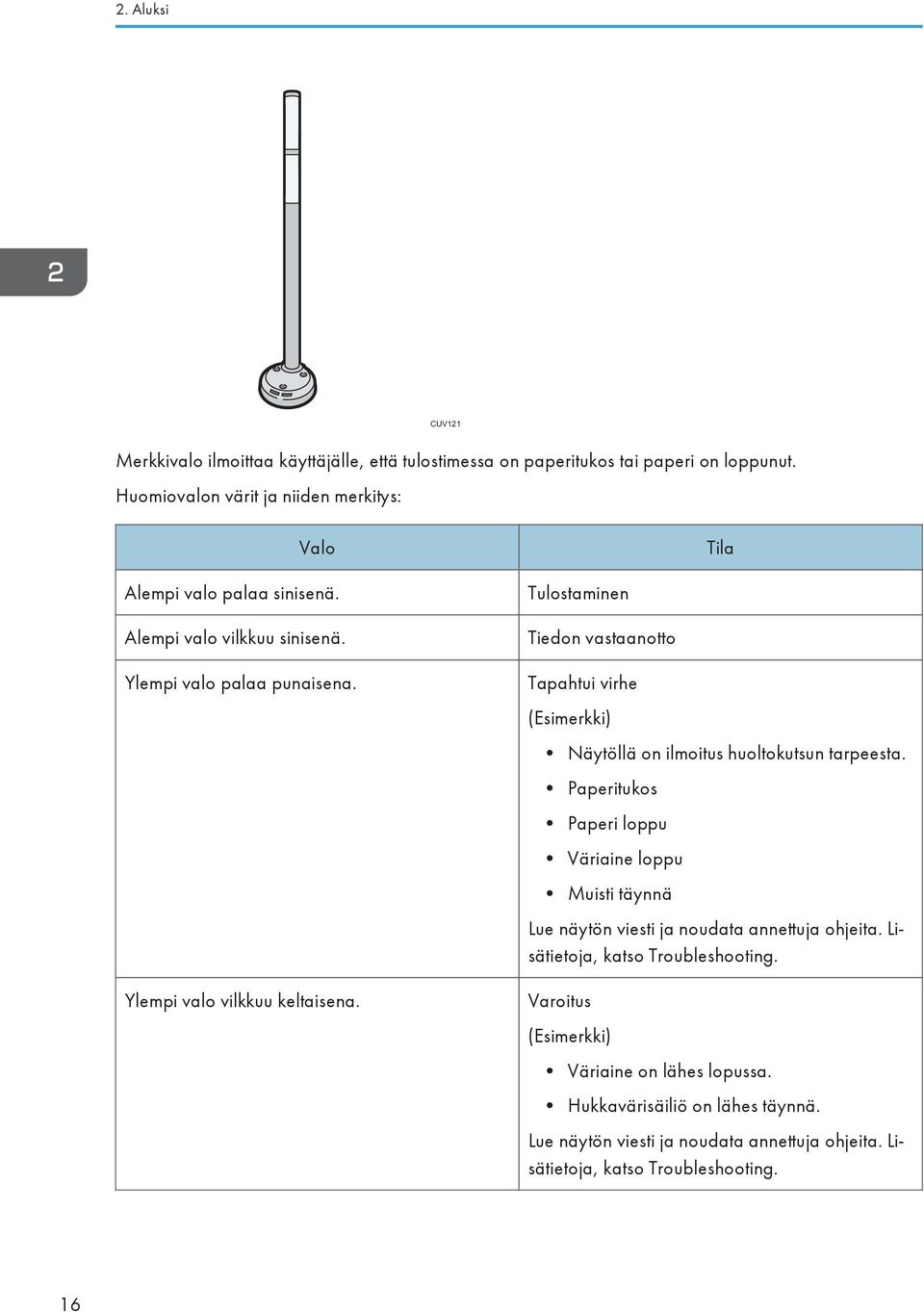

18 2. Aluksi CUV121 Merkkivalo ilmoittaa käyttäjälle, että tulostimessa on paperitukos tai paperi on loppunut. Huomiovalon värit ja niiden merkitys: Valo Tila Alempi valo palaa sinisenä. Alempi valo vilkkuu sinisenä. Ylempi valo palaa punaisena. Ylempi valo vilkkuu keltaisena. Tulostaminen Tiedon vastaanotto Tapahtui virhe (Esimerkki) Näytöllä on ilmoitus huoltokutsun tarpeesta. Paperitukos Paperi loppu Väriaine loppu Muisti täynnä Lue näytön viesti ja noudata annettuja ohjeita. Lisätietoja, katso Troubleshooting. Varoitus (Esimerkki) Väriaine on lähes lopussa. Hukkavärisäiliö on lähes täynnä. Lue näytön viesti ja noudata annettuja ohjeita. Lisätietoja, katso Troubleshooting. 16

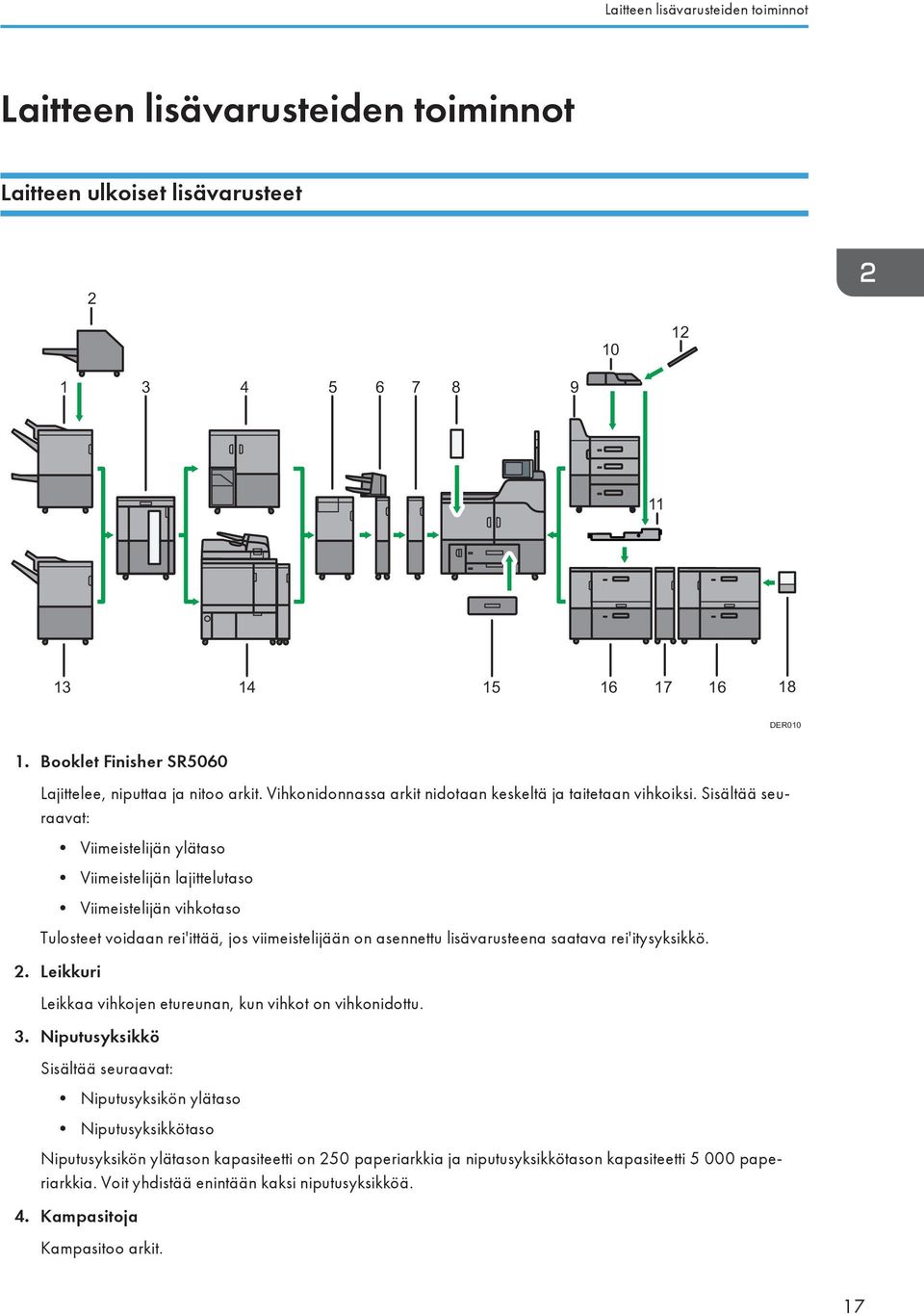

19 Laitteen lisävarusteiden toiminnot Laitteen lisävarusteiden toiminnot Laitteen ulkoiset lisävarusteet DER Booklet Finisher SR5060 Lajittelee, niputtaa ja nitoo arkit. Vihkonidonnassa arkit nidotaan keskeltä ja taitetaan vihkoiksi. Sisältää seuraavat: Viimeistelijän ylätaso Viimeistelijän lajittelutaso Viimeistelijän vihkotaso Tulosteet voidaan rei'ittää, jos viimeistelijään on asennettu lisävarusteena saatava rei'itysyksikkö. 2. Leikkuri Leikkaa vihkojen etureunan, kun vihkot on vihkonidottu. 3. Niputusyksikkö Sisältää seuraavat: Niputusyksikön ylätaso Niputusyksikkötaso Niputusyksikön ylätason kapasiteetti on 250 paperiarkkia ja niputusyksikkötason kapasiteetti paperiarkkia. Voit yhdistää enintään kaksi niputusyksikköä. 4. Kampasitoja Kampasitoo arkit. 17

20 2. Aluksi 5. Monitaittoyksikkö Taittoyksiköllä voidaan tehdä puolitaitto, kirjetaitto (ulos), kirjetaitto (sisään), kaksoistaitto, siltataitto ja Z-taitto. 6. Lisälehtiyksikkö Syöttää kannet tai välilehdet tulosteisiin. 7. Väliyksikkö Viilentää tulostetut arkit. 8. Suoristusyksikkö Suoristaa arkit paperitukosten estämiseksi. 9. Kolmelokeroinen leveä suurkapasiteettikasetti Kapasiteetti enintään paperiarkkia. Voit käyttää paperikokoja SRA3/ / 5 saakka. 10. Ohisyöttö (taso A) Kapasiteetti enintään 500 paperiarkkia. 11. Ohisyötön kiinnityssarja Kiinnittää ohisyöttötason (taso A) kaksilokeroiseen leveään suurkapasiteettikasettiin. 12. Ohisyötön (taso A) banneriarkkikasetti Voit lisätä suuria arkkeja ohisyöttöön (taso A). 13. Finisher SR5050 Lajittelee, niputtaa ja nitoo arkit. Sisältää seuraavat: Viimeistelijän ylätaso Viimeistelijän lajittelutaso Tulosteet voidaan rei'ittää, jos viimeistelijään on asennettu lisävarusteena saatava rei'itysyksikkö. 14. Liimasitoja Levittää liimaa sivunippujen selkään ja sitoo ne vihkoksi. 15. A3/ kasettiyksikkö Kasettiyksikköä käyttämällä kasettiin 1 voidaan lisätä paperikokoa A3 tai suurempaa. A3/ kasettiyksikköä ei voi käyttää kaksoiskasettina. Kasetin edessä vasemmalla oleva merkkivalo syttyy, kun paperia syötetään. 16. Kaksilokeroinen leveä suurkapasiteettikasetti Kapasiteetti enintään paperiarkkia. Voit käyttää paperikokoja SRA3/ / 5 saakka. Voit liittää enintään kolme kaksilokeroista leveää suurkapasiteettikasettia. 17. Kaksilokeroisen leveän suurkapasiteettikasetin siltayksikkö Liittää yhteen kaksi kaksilokeroista leveää suurkapasiteettikasettia. 18. Kaksilokeroisen leveän suurkapasiteettikasetin banneriarkkikasetti Voit lisätä isoja arkkeja kaksilokeroiseen leveään suurkapasiteettikasettiin. 18

21 Laitteen käyttöpaneelin nimet ja toiminnot Laitteen käyttöpaneelin nimet ja toiminnot DER Näyttö Näyttää toimintonäppäimet, toimintatilan tai ilmoitukset. Lisätietoja, katso Getting Started. 2. [Nollaus]-näppäin Tyhjennä nykyiset asetukset. 3. Päävirran merkkivalo Virran merkkivalo syttyy, kun laite käynnistetään päävirtakytkimestä. 19

22 2. Aluksi 4. [Energian säästö] -näppäin Vaihda tilaa virransäästötilan ja lepotilan välillä. Lisätietoja, katso Getting Started. Kun laite on virransäästötilassa, [Energian säästö] -näppäimessä palaa valo. Lepotilassa [Energian säästö] - näppäin vilkkuu hitaasti. 5. [Sisään/uloskirjautuminen]-näppäin Kirjaudu laitteelle tai pois laitteelta. 6. [Käyttäjän työkalut] -näppäin Paina muuttaaksesi oletusasetuksia tarpeen mukaan. Lisätietoja, katso Connecting the Machine/System Settings. Tietoja kulutustarvikkeiden tilaamisesta ja huollon yhteystiedot. Voit myös tulostaa tiedot. Katso Maintenance and Specifications. 7. [Paperiasetukset]-näppäin Määritä paperikasetin asetukset. Katso Paper Settings. 8. [Laskuri]-näppäin Tarkista tai tulosta laskurin lukemat. Lisätietoja, katso Maintenance and Specifications. 9. [Kieli]-näppäin Vaihda näytön kieli. Katso s. 22 "Näytön kielen vaihtaminen". 10. [Helppo näyttö] -näppäin Vaihda yksinkertaistettuun näyttöön. Lisätietoja, katso Getting Started. 11. [ ]-näppäin (Enter-näppäin) Vahvista syöteyt arvot tai valinnat. 12. [Aloita]-näppäin Tulosta laskuri- tai kyselyluettelo tai jokin muu luettelo. 13. [Tyhjennä]-näppäin Poista näppäilemäsi numero. 14. Numeronäppäimet Käytetään numeroiden syöttämiseen. 15. Tietoa vastaanotetaan -merkkivalo (tulostin) Vilkkuu, kun laite ottaa vastaan tulostustöitä tietokoneelta. Lisätietoja, katso Print. 16. [Tarkista tila]-näppäin Tarkista laitteen järjestelmän tila, jokaisen toiminnon käyttötila ja nykyisten töiden tila. Voit näyttää myös työhistorian ja laitteen huoltotiedot. 17. Toimintonäppäimet Toimintonäppäimiin ei ole tallennettu oletustoimintoja. Voit rekisteröidä usein käytetyt toiminnot. Lisätietoja, katso Getting Started. 18. [Pääsivu]-näppäin Avaa [Pääsivu]-näytön. Lisätietoja, katso s. 23 "[Päänäytön] ja [Pääsivu]-näytön käyttäminen". 20

23 Laitteen käyttöpaneelin nimet ja toiminnot 19. Näytön kirkkauden liukusäädin Säätää näyttöpaneelin kirkkautta. 20. Muistipaikan valo Syttyy, kun muistilaite asetetaan muistipaikkaan. 21. Muistipaikat SD-kortille tai USB-muistilaitteelle. 21

24 2. Aluksi Näytön kielen vaihtaminen Voit muuttaa näytöllä käytettävän kielen seuraavasti. Englanti on oletusasetuksena. 1. Paina [Kieli]-näppäintä, kunnes haluamasi kieli näkyy. DER048 22

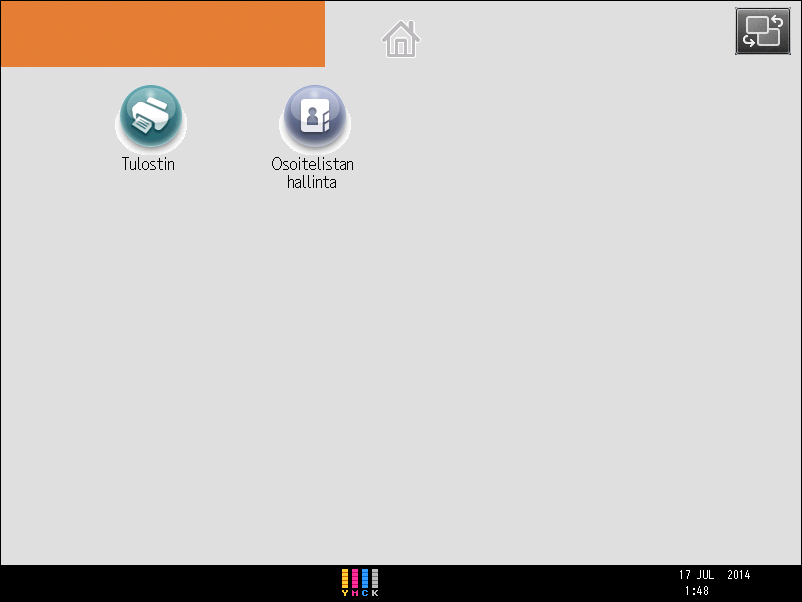

25 [Päänäytön] ja [Pääsivu]-näytön käyttäminen [Päänäytön] ja [Pääsivu]-näytön käyttäminen [Päänäyttö] avautuu, kun painat [Pääsivu]-painiketta heti laitteen käynnistämisen jälkeen. [Päänäytöltä] voit tarkistaa työlistat, väriaineen tilan ja paperin tilan. Kaikkien toimintojen kuvakkeet löytyvät [Pääsivu]-näytöltä. Pääset [Pääsivu]-näyttöön painamalla [Pääsivu]-näppäintä. Jos [Pääsivu] -näyttö ei tule näkyviin, paina näytön oikeassa yläkulmassa olevaa -kuvaketta siirtyäksesi valikkonäyttöön. [Päänäyttö] DER023 23

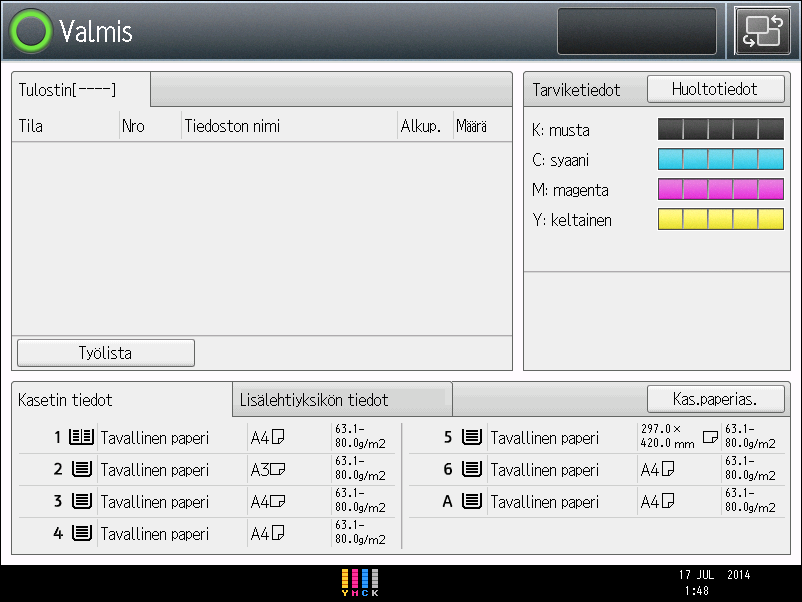

26 2. Aluksi [Pääsivu]-näyttö DER Toimintatila ja viestit Näyttää toimintatilat ja viestit. 2. [Työlista] Paina näyttääksesi [Työlista]-välilehden [Tulostin]-näytössä. 3. Arvioitu aika Ilmoittaa työlistan yläreunassa ajan, jonka työn arvioidaan vievän. 4. [Huoltotiedot] Paina näyttääksesi [Huolto/Kysely/Laitetiedot] -välilehden [Tarkista tila] -näytössä. 5. Vaihda näyttöjä Paina vaihtaaksesi [Pääsivu]-näytön ja [Päänäytön] välillä. 6. [Tarviketiedot] Näyttää tarvikkeiden tiedot, kuten jäljellä olevan väriaineen määrän. 7. [Kasetin paperiasetus] Paina näyttääksesi [Kasetin paperiasetus] -näytön. 8. [Kasetin tiedot]/[lisälehtiyksikön tiedot] Näyttää paperikasettien ja lisälehtiyksikön tilan. 9. [Työlista] Näyttää nykyiset ja odottavat työt. 10. [Tulostin] Määritä tulostusasetukset. Lisätietoja tulostustoiminnon asetusten tekemisestä, katso Print. 24

27 [Päänäytön] ja [Pääsivu]-näytön käyttäminen 11. Pääsivun kuva Voit lisätä [Pääsivu]-näyttöön kuvan, esimerkiksi yhtiön logon. Lisätietoja kuvan vaihtamisesta, katso Convenient Functions. 12. [Osoitelistan hallinta] 13. / Avaa osoitelista. Lisätietoja osoitelistan käyttämisestä, katso Connecting the Machine/System Settings. Nuolinäppäimillä voit siirtyä sivulta toiselle, jos kuvakkeita on useammalla sivulla. Kuvakkeiden lisääminen [Pääsivu]-näyttöön Voit lisätä toimintoja ja pikavalintakuvakkeita. Voit myös tarkastella toimintojen ja sovellusten kuvakkeita, jotka olet poistanut [Pääsivu]-näytöltä. Tavallisella näytöllä voidaan näyttää enintään 32 merkkiä pitkät pikakuvakkeiden nimet. Jos kuvakkeen nimen pituus ylittää 32 merkkiä, loput merkit näytetään muodossa "...". Yksinkertaisella näytöllä näytetään 30 merkkiä. Jos kuvakkeen nimen pituus ylittää 30 merkkiä, loput merkit näytetään muodossa "...". Voit tallentaa enintään 72 toimintoa ja pikavalintakuvaketta. Poista tarvittaessa käyttämättömiä kuvakkeita, jos määrä tulee täyteen. Lisätietoja, katso Convenient Functions. Voit vaihtaa kuvakkeiden paikkaa. Lisätietoja, katso Convenient Functions. Kuvakkeiden lisääminen [Pääsivu]-näyttöön Web Image Monitorilla 1. Avaa Web Image Monitor. Lisätietoja, katso Connecting the Machine/System Settings. 2. Kirjaudu Web Image Monitoriin. 3. Lisää kuvakkeita [Pääsivu]-oletusnäyttöön osoittamalla kohtaa [Laitehallinta] ja valitsemalla [Laitehallinnan pääsivu]. Lisää kuvakkeita käyttäjäkohtaiseen [Pääsivu]-näyttöön osoittamalla kohtaa [Muokkaa käyttäjäkohtaisia näyttöjä]. 4. Napsauta [Muokkaa kuvakkeita] 5. Valitse halutussa kohdassa [ Kuvake voidaan lisätä.] ja napsauta [ Lisää]. 6. Valitse lisättävä toiminto tai pikavalintakuvake. 7. Napsauta [OK] neljä kertaa. 25

28 2. Aluksi Kuvakkeiden lisääminen [Pääsivu]-näyttöön Käyttäjän työkalut -valikosta Seuraavassa tallennetaan pikavalintakuvake [Pääsivu]-näyttöön. 1. Paina [Käyttäjän työkalut]. 2. Paina [Muokkaa pääsivua]. DER Paina [Lisää kuvake]. 26

29 [Päänäytön] ja [Pääsivu]-näytön käyttäminen 4. Paina [Sovellus]-välilehteä. 5. Valitse lisättävä sovellus. 6. Valitse painike, jossa lukee [Tyhjä]. 7. Paina [OK]. 8. Paina [Käyttäjän työkalut]. Paina [ ] näytön oikeassa ylälaidassa tarkistaaksesi paikan yksinkertaisella näytöllä. 27

30 2. Aluksi Virran kytkeminen/katkaiseminen Älä paina päävirtakytkintä useita kertoja. Kun painat päävirtakytkintä, odota vähintään 10 sekuntia varmistaaksesi että päävirran merkkivalo on syttynyt tai sammunut. Jos päävirran merkkivalo ei syty tai sammu 5 minuutin kuluessa painettuasi päävirtakytkintä, ota yhteyttä huoltoon. Päävirtakytkin on laitteen päällä, vasemmalla puolella. Kytkimestä käynnistetään laitteen päävirta, jolloin virran merkkivalo käyttöpaneelin oikeassa reunassa syttyy. Kun päävirta katkaistaan, virran merkkivalo käyttöpaneelin oikeassa reunassa sammuu. Tämä katkaisee laitteesta virran kokonaan. Tarkista lisälaitteiden virrankulutus ja liitä ne sellaiseen lähettyvillä olevaan pistorasiaan, johon itse laite ei ole kytketty. Virran kytkeminen päälle 1. Varmista, että virtajohto on kytketty kunnolla pistorasiaan. 2. Avaa pääkytkimen kansi ja paina päävirtakytkintä. Päävirran merkkivalo syttyy. DER101 Virran kytkeminen pois päältä Kun irrotat virtajohdon pistorasiasta, vedä aina pistokkeesta äläkä johdosta. Johdosta vetäminen voi vahingoittaa virtajohtoa. Vialliset virtajohdot voivat aiheuttaa tulipalon tai sähköiskun. 28

31 Virran kytkeminen/katkaiseminen Älä katkaise laitteesta virtaa, kun laite on toiminnassa. Älä pidä päävirtakytkintä painettuna alas, kun sammutat virran. Laite pakotetaan välittömään virrankatkaisuun, mikä voi vaurioitaa kiintolevyä tai muistia ja aiheuttaa toimintahäiriöitä. 1. Avaa pääkytkimen kansi ja paina päävirtakytkintä. Päävirran merkkivalo sammuu. Päävirta kytkeytyy automaattisesti pois päältä, kun laite sammuu. Jos käyttöpaneelin näyttö ei sammu, ota yhteys huoltoon. 29

32 2. Aluksi Laitteelle kirjautuminen Kun todennusnäyttö avautuu Todennusnäyttö avautuu, jos perustodennus, Windows-todennus tai LDAP-todennus on käytössä. Voit käyttää laitetta vasta kun olet syöttänyt sisäänkirjautumisnimen ja sisäänkirjautumissalasanan. Jos käyttäjäkooditodennus on käytössä, et voi käyttää laitetta, ennen kuin olet antanut käyttäjäkoodin. Jos voit käyttää laitetta, olet kirjautunut sille. Kun et enää voi käyttää sitä, olet kirjautunut ulos. Kun olet kirjautunut laitteelle, muista myös kirjautua ulos. Se estää laitteen luvattoman käytön. Pyydä käyttäjien ylläpitäjältä sisäänkirjautumisnimi, sisäänkirjautumissalasana ja käyttäjäkoodi. Lisätietoja käyttäjän todennuksesta, katso Tietoturvaopas. Kohtaan Käyttäjäkooditodennus syötettävä Käyttäjäkoodi on sama numero, joka on tallennettu Osoitelistan kohtaan Käyttäjäkoodi. Käyttäjäkooditodennus käyttöpaneelilla Jos käyttäjäkooditodennus on käytössä, näytöllä pyydetään antamaan käyttäjäkoodi. 1. Näppäile käyttäjäkoodi (enintään kahdeksan numeroa) ja paina [OK]. Sisäänkirjautuminen käyttöpaneelilta Tässä kerrotaan, miten laitteelle kirjaudutaan, kun käytössä on perustodennus, Windows-todennus tai LDAP-todennus. 1. Napsauta [Sisäänkirjaus]. 2. Anna sisäänkirjautumisnimi ja paina [OK]. 3. Anna sisäänkirjautumissalasana ja paina [OK]. Kun käyttäjä on todennettu, esiin tulee käyttämäsi toiminnon näyttö. 30

33 Laitteelle kirjautuminen Uloskirjautuminen käyttöpaneelilla Tässä kerrotaan, miten kirjaudutaan ulos kun käytössä on perustodennus, Windows-todennus tai LDAPtodennus. Kun olet kirjautunut laitteelle, muista kirjautua siltä myös ulos luvattoman käytön estämiseksi. 1. Paina [Sisään/uloskirjautuminen]. 2. Paina [Kyllä]. DER049 31

34 32 2. Aluksi

35 3. Tulostus Tässä kerrotaan yleisimmin käytetyistä tulostintoiminnoista. Lisätietoja muista toiminnoista, katso Print laitteen mukana toimitetult CD-levyltä. Pika-asennus Voit asentaa tulostinohjaimet helposti laitteen mukana toimitetulta cd-levyltä. Pika-asennusta käytettäessä PCL 6 -tulostinohjain asennetaan verkkoympäristöön ja käytetään tavallista TCP/IP-porttia. Ohjainten asentamiseen vaaditaan tulostinten hallintaoikeudet. Kirjaudu sisään pääkäyttäjänä. 1. Napsauta [Pika-asennus] asennusnäytöltä. 2. [Käyttöoikeussopimus]-valintaikkuna avautuu. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja sitten [Seuraava >]. 3. Napsauta [Seuraava >]. 4. Valitse käyttämäsi laitemalli [Valitse kirjoitin] -ikkunassa. 5. Napsauta [Asenna]. 6. Tee tarvittaessa käyttäjäkoodi-, oletustulostin- ja jaettu tulostin -asetukset. 7. Napsauta [Jatka]. Asennus alkaa. 8. Napsauta [Valmis]. Kun sinua pyydetään käynnistämään tietokone uudelleen, tee niin annettujen ohjeiden mukaisesti. 9. Valitse [Lopeta] asennusohjelman ensimmäisessä ikkunassa ja poista cd-levy asemasta. 33

36 3. Tulostus Tulostinohjaimen ominaisuuksien tarkastelu Tässä kerrotaan, miten tulostinohjaimen ominaisuudet avataan ja määritetään kohdassa [Laitteet ja tulostimet]. Tulostimen asetusten muuttamiseen tarvitaan tulostimen hallintaoikeudet. Kirjaudu sisään pääkäyttäjänä. Laitteen oletusasetuksia ei voi muuttaa yksittäisille käyttäjille. Tulostimen ominaisuudet -valintaikkunassa tehtäviä asetuksia käytetään kaikille käyttäjille. 1. Valitse [Käynnistä]-valikosta [Laitteet ja tulostimet]. 2. Napsauta hiiren kakkospainikkeella sen tulostimen kuvaketta, jota haluat käyttää. 3. Valitse [Tulostimen ominaisuudet]. 34

37 Tavallinen tulostus Tavallinen tulostus Oletusasetuksena on kaksipuoleinen tulostus. Jos haluat tulostaa vain paperin toiselle puolelle, valitse kaksipuoleisuusasetukseksi [Pois]. PCL 6 -tulostinohjainta käytettäessä 1. Napsauta ikkunan vasemmassa yläkulmassa olevaa WordPad-valikkopainiketta ja valitse [Tulosta]. 2. Valitse haluamasi tulostin [Valitse tulostin] -luettelosta. 3. Valitse [Määritykset]. 4. Napsauta [Usein käytetyt asetukset] -välilehteä. 5. Valitse "Työn tyyppi:" -luettelosta [Normaali tulostus]. 6. Valitse "Asiakirjan koko:" -luettelosta tulostettavan alkuperäisen koko. 7. Valitse "Suunta"-alueelta alkuperäisen suunnaksi [Pysty] tai [Vaaka]. 8. Valitse "Paperityyppi:"-luettelosta kasetissa oleva paperityyppi. 9. Valitse "Paperikasetti:"-luettelosta kasetti, jossa on haluttua paperia. Jos "[Paperikasetti:]"-luettelosta valitaan Automaattinen valinta, laite valitsee kasetin automaattisesti määritetyn paperikoon ja -tyypin mukaan. 10. Valitse "Väri/Mustavalkoinen:" -luettelosta [Väri] tai [Mustavalkoinen]. 11. Jos haluat tulostaa useita kopioita, määritä sarjojen määrä "Kopioita:"-ruudussa. 12. Napsauta [OK]. 13. Aloita tulostaminen sovelluksen [Tulosta]-valintaikkunasta. 35

38 3. Tulostus Tulostus paperin molemmille puolille Tässä kerrotaan, miten tulostinohjaimella tulostetaan kaksipuoleisia asiakirjoja. Seuraavat paperityypit sopivat kaksipuoleistulostukseen: Tavallinen, Kierrätys, Väri, Kirjelomake,Esipainettu, Rei'itetty, Musta, Päällyste: kiiltävä tulostus, Päällyste (kiiltävä), Päällyste (matta), Synteettinen, Teksturoitu Käytettäessä PCL 6 -tulostinohjainta 1. Napsauta ikkunan vasemmassa yläkulmassa olevaa WordPad-valikkopainiketta ja valitse [Tulosta]. 2. Valitse haluamasi tulostin [Valitse tulostin] -luettelosta. 3. Valitse [Määritykset]. 4. Napsauta [Usein käytetyt asetukset] -välilehteä. Voit myös napsauttaa [Asetustiedot]-välilehteä ja napsauttaa sitten [2-puol./asett./kirjanen] "Valikko:"-ruudussa. 5. Valitse tulosteiden sidontatapa Kaksipuoleinen:-luettelosta. 6. Muuta tarvittaessa muita tulostusasetuksia. 7. Napsauta [OK]. 8. Aloita tulostaminen sovelluksen [Tulosta]-valintaikkunasta. Kaksipuoleisen tulostuksen tyypit Voit valita sivujen sidontasuunnan valitsemalla sidontareunan. Suunta Aukeaa vasemmalle Aukeaa ylös Pysty Vaaka 36

39 Useiden sivujen yhdistäminen yhdelle sivulle Useiden sivujen yhdistäminen yhdelle sivulle Tässä kerrotaan, miten voit tulostaa useita sivuja yhdelle sivulle. Yhdistämistoiminto säästää paperia, kun useita pienennettyjä sivuja tulostetaan samalle sivulle. PCL 6 -tulostinohjaimella 1. Napsauta ikkunan vasemmassa yläkulmassa olevaa WordPad-valikkopainiketta ja valitse [Tulosta]. 2. Valitse haluamasi tulostin [Valitse tulostin] -luettelosta. 3. Valitse [Määritykset]. 4. Napsauta [Usein käytetyt asetukset] -välilehteä. Voit myös napsauttaa [Asetustiedot]-välilehteä ja napsauttaa sitten [2-puol./asett./kirjanen] "Valikko:"-ruudussa. 5. Valitse sivujen asettelu "Asettelu:"-luettelosta ja sivujen yhdistämisjärjestys "Sivujärjestys:"-luettelosta. Jos haluat piirtää kehyksen kullekin sivulle, valitse [Piirrä kehysrajat] kohdasta [2-puol./asett./kirjanen] [Asetustiedot]-välilehdeltä. 6. Muuta tarvittaessa muita tulostusasetuksia. 7. Napsauta [OK]. 8. Aloita tulostaminen sovelluksen [Tulosta]-valintaikkunasta. Yhdistämistulostuksen tyypit Toiminnolla voidaan tulostaa 2, 4, 6, 9 tai 16 sivua pienennetyssä koossa yhdelle arkille ja määrittää yhdistettyjen sivujen järjestys. Neljä tai useampia sivuja voidaan yhdistää arkille neljällä eri tavalla. Kuvissa on esimerkkejä 2 ja 4 sivun yhdistelmien järjestysmalleista. 2 sivua arkille Suunta Vasemmalta oikealle/ylhäältä alas Oikealta vasemmalle/ylhäältä alas Pysty 37

40 3. Tulostus Suunta Vasemmalta oikealle/ylhäältä alas Oikealta vasemmalle/ylhäältä alas Vaaka 4 sivua arkille Oikea, sitten alas Alas, sitten oikea Vasen, sitten alas Alas, sitten vasen 38

41 Tulostaminen kirjekuorille Tulostaminen kirjekuorille Määritä paperiasetukset sekä tulostinohjaimella että käyttöpaneelilta. Jos haluat tulostaa kirjekuorille, lisää ne leveään suurkapasiteettikasettiin (lisävaruste) tai tasolle A ja valitse oikea paperityyppi. Lisätietoja, katso s. 59 "Suositellut paperikoot ja -tyypit". Kirjekuoriasetusten määrittäminen käyttöpaneelilla 1. Aseta kirjekuoret kasettiin tai tasolle. 2. Paina [Paperiasetukset]. DEY Valitse paperikasetti, johon kirjekuoret asetetaan. 4. Paina [Man. paperiasetukset]. 5. Valitse [Kirjekuori] kohdassa "Paperityyppi" ja valitse sitten sopiva vaihtoehto kohdasta "Paperin paino". 6. Paina [Paperikoko]-välilehteä. 7. Määritä kirjekuoren koko ja paina sitten [OK]. 8. Paina [OK]. 9. Paina [Paperiasetukset]. Tulostus kirjekuorille tulostusohjaimella PCL 6 -tulostinohjaimella 1. Napsauta ikkunan vasemmassa yläkulmassa olevaa WordPad-valikkopainiketta ja valitse [Tulosta]. 39

42 3. Tulostus 2. Valitse haluamasi tulostin [Valitse tulostin] -luettelosta. 3. Valitse [Määritykset]. 4. Valitse "Asiakirjan koko:"-luettelosta kirjekuoren koko. 5. Valitse "Paperityyppi:"-luettelosta [Kirjekuori]. 6. Valitse "Paperikasetti:"-luettelosta paperikasetti, joka sisältää kirjekuoria. 7. Muuta tarvittaessa muita tulostusasetuksia. 8. Napsauta [OK]. 9. Aloita tulostaminen sovelluksen [Tulosta]-valintaikkunasta. 40

43 4. Web Image Monitor Tässä kerrotaan yleisimmin käytetyistä Web Image Monitorin toiminnoista. Lisätietoja muista toiminnoista, katso Connecting the Machine/ System Settings tai Web Image Monitor -ohjelman Ohje. Pääsivun näyttäminen Tässä kerrotaan, miten Web Image Monitor ja pääsivu avataan. Älä aloita IPv4-osoitteen segmenttejä nollilla. Jos osoite on " ", anna se muodossa " ". 1. Avaa selain. 2. Kirjoita selaimen osoiteriville "http://(laitteen IP-osoite tai isäntänimi)/" Web Image Monitorin pääsivu avautuu. Voit kirjoittaa myös laitenimen, jos se on tallennettu DNS- tai WINS-palvelimelle. Jos käytössä on SSL-protokolla ja palvelintodennus, kirjoita osoitteeksi "https://(laitteen IP-osoite tai nimi)/". Web Image Monitor on jaettu seuraaviin alueisiin: DFJ Valikot Luettelosta valitsemasi kohteen sisältö näytetään. 2. Otsikkoalue Näyttää kuvakkeet Ohjeet-linkkeihin ja avainsanahakutoimintoon. Täällä näkyvät myös [Sisäänkirjautuminen] ja [Uloskirjaus], joilla voit siirtyä pääkäyttäjätilasta käyttäjätilaan ja takaisin. 41

44 4. Web Image Monitor -kuvaketta. Päi- 3. Päivitä/Ohje (Päivitä): Päivitä laitteen tiedot napsauttamalla työalueen oikeassa yläkulmassa olevaa vitä koko näyttö napsauttamalla selaimen [Päivitä]-painiketta. (Ohje): Ohje-kuvakkeen avulla voit tarkastella tai ladata ohjetiedostoja. 4. Perustietojen alue Näyttää laitteen perustiedot. 5. Työalue Valitun valikkoaiheen sisältö näytetään työalueella. 42

45 5. Paperin ja väriaineen lisääminen Tässä kappaleessa kerrotaan, miten paperikasettiin lisätään paperia ja mitkä ovat suositeltavat paperikoot ja -tyypit. Paperin lisääminen Lisätietoja paperin lisäämisestä Varo sormiasi, kun täytät paperikasettia. Älä täytä ylärajamerkin yli. Paksulle kiiltävälle paperille tulostettaessa voi sattua tukoksia tai syöttövirheitä. Ilmaa siksi kiiltävät paperit huolellisesti ennen käyttöä. Kun lisäät paperia, aseta paperin kuitusuunta seuraavasti. Paperikuidun suunta Kasetti 1 A3/ kasettiyksikkö, kasetti 2 tai leveä suurkapasiteettikasetti Ohisyöttö (taso A) Ei suositella Vaikka paperi lisätään yllä kuvatulla tavalla, tavalliset toiminnot ja tulostuslaatu eivät paperityypista riippuen kuitenkaan välttämättä onnistu. Kun lisäät 52,3 g/m 2 (14 lb bond) paperia kasetteihin tai läpikuultavaa paperia leveään suurkapasiteettikasettiin tai ohisyöttötasolle (taso A), käytä aina pitkäkuituista paperia. 43

46 5. Paperin ja väriaineen lisääminen Tulosteet saattavat olla huomattavan taipuneita. Suorista rypistyneet tai taipuneet tulosteet. Lisätietoja paperin suoristamisesta, katso Paper Settings. Ilmaa pinoa ennen sen lisäämistä syöttölaitteeseen, jotta laite ei syötä useita arkkeja kerrallaan. Jos kasetissa on jäljellä enää muutamia arkkeja kun lisäät paperia, kerralla voi syöttyä useita arkkeja. Poista paperit kasetista, niputa ne uusien arkkien kanssa ja ilmaa pino ennen sen lisäämistä kasettiin. Suorista paperi ennen lisäämistä. Kun paperi loppuu kasetista, joka on määritetty automaattisesti poistamaan tarpeettomat hakulehdet, lataa hakulehdet uudelleen jakson alusta (ensimmäinen arkki). Kun lisäät paperia kasettiin ensimmäistä kertaa tai kun muutat kasetin paperikokoa tai -tyyppiä, määritä oikeat paperiasetukset kohdassa Kasetin paperiasetus. Lisätietoja, katso Paper Settings. Lisätietoja käytettävien papereiden koosta ja laadusta, katso s. 59 "Suositellut paperikoot ja -tyypit". Joskus laitteen läpi kulkeva paperi voi aiheuttaa rutisevan äänen. Ääni ei ole merkki toimintahäiriöstä. Paperien ilmaaminen Jos käytät päällystettyä paperia, tarroja tai paksua paperia (163,1 360,0 g/m 2 (60,1 lb kansi 198,0 lb index) kolmelokeroisessa suurkapasiteettikasetissa, ilmaa paperit hyvin, jotta ne erottuvat toisistaan. Jos papereita ei ilmata kunnolla, voi aiheutua paperitukoksia. 1. Irrota arkit toisistaan leyhyttämällä niitä. CVA068 44

47 Paperin lisääminen 2. Pidä kiinni pinon lyhyistä sivuista ja taivuta sitä edestakaisin, jotta arkit irtoavat toisistaan. Toista tämä useita kertoja. CVA Varmista, että arkit ovat irti toisistaan. CVA070 CVA071 Paperin lisääminen kasettiin 1 (pääasiassa Eurooppa ja Aasia) Kasettiin 1 voidaan lisätä vain paperikokoa A4. Jos haluat käyttää kasetissa 1 paperikokoa 8 1 / 2 11, ota yhteys huoltoon. (pääasiassa Pohjois-Amerikka) 45

48 5. Paperin ja väriaineen lisääminen Kasettiin 1 voi laittaa vain paperia 8 1 / Jos haluat käyttää kasetissa 1 paperikokoa A4, ota yhteys huoltoon. Kun kasetin 1 oikealle puolelle asetettu paperi loppuu, vasemmalla puolella oleva paperi siirtyy automaattisesti oikealle. Älä vedä kasettia 1 ulos kun kasetti liikuttaa paperia. Odota, kunnes kasetista ei enää kuulu ääniä. Jos kasetti 1 suljetaan liian nopeasti, kasetissa oleva paperi voi siirtää oikeanpuoleisen sivuohjaimen pois paikaltaan. Jos paperi juuttuu, avaa kasetti, siirrä ohjain paikalleen ja sulje kasetti hitaasti. Tasaa oikeanpuoleisen pinon papereiden reuna kasetin oikean reunan kanssa. Tasaa vasemmanpuoleisen pinon papereiden reuna kasetin vasemman reunan kanssa. 1. Vedä paperikasettia varovasti ulos, kunnes se pysähtyy. DER Tasoita paperi ja aseta se tulostuspuoli alaspäin. Älä täytä ylärajamerkin yli. Koko kasetti vedetty ulos Kasetin vasen puoli vedetty ulos DER056 46

49 Paperin lisääminen DER Työnnä paperikasetti varovasti kokonaan sisään. Paperia voi lisätä, vaikka kasetti 1 olisi käytössä. Kasetin vasemman puolen voi vetää ulos, kun kasetti 1 on käytössä. Paperin lisääminen A3/ kasettiyksikköön (pääasiassa Eurooppa ja Aasia) A3/ kasettiyksikköön voidaan lisätä vain paperikokoa A3. Jos haluat käyttää paperikokoa A4, B4 JIS, 11 17, 8 1 / 2 14 tai 8 1 / 2 11, ota yhteys huoltoedustajaan. (pääasiassa Pohjois-Amerikka) A3/ kasettiyksikköön voidaan laittaa vain paperikokoa Jos haluat käyttää paperikokoa A3, A4, B4 JIS, 8 1 / 2 14 tai 8 1 / 2 11, ota yhteys huoltoedustajaan. Tarkista, että papereiden oikeat reunat ovat tasan. 1. Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy. DER058 47

50 5. Paperin ja väriaineen lisääminen 2. Tasoita paperi ja aseta se tulostuspuoli alaspäin. Älä täytä ylärajamerkin yli. DER Työnnä paperikasetti varovasti kokonaan sisään. Paperin lisääminen kasettiin 2 Tarkista, että papereiden oikeat reunat ovat tasan. Jos työnnät kasetin paikalleen liian lujaa, kasetin sivuesteet saattavat siirtyä väärään asentoon. Kun lisäät vain muutamia arkkeja, älä aseta sivuohjaimia liian tiukasti. Jos sivuohjaimet ovat liian tiukasti paperia vasten, reunat voivat taittua tai paperi voi syöttyä väärin. Ohut paperi, jonka paino on 52,3 63,0 g/m 2 (14,0 16,9 lb bond), voi rypistyä. 1. Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy. DER Tasoita paperi ja aseta se tulostuspuoli alaspäin. Älä täytä ylärajamerkin yli. 48

51 Paperin lisääminen DER Työnnä paperikasetti varovasti kokonaan sisään. Erikokoisia papereita voidaan lisätä paperikasettiin 2 sivu- ja päätyohjaimia säätämällä. Lisätietoja, katso Paper Specifications and Adding Paper. Hakulehtien lisääminen kasettiin 2 Hakulehtiä käytettäessä on aina käytettävä hakulehtipidikettä. DER067 Lisää hakulehdet lovettu puoli hakulehtipidikkeeseen päin. Kun lisäät hakulehtiä, säädä takaohjaimen asentoa siten, että hakulehtipidike osuu hakulehtiin. DER068 49

52 5. Paperin ja väriaineen lisääminen Paperin lisääminen ohisyöttötasolle (taso A) Käytä ohisyöttöä (taso A) kalvoille, tarroille, kuultopaperille ja paperille, jota ei voi asettaa paperikasettiin. Ohisyöttötasolle asetettavan paperin enimmäismäärä vaihtelee paperityypin mukaan. Älä täytä ylärajamerkin yli. Lisätietoja arkkien enimmäismäärästä, katso s. 59 "Suositellut paperikoot ja - tyypit". Tarkista, että papereiden vasemmat reunat ovat tasan. Kun lisäät vain muutamia arkkeja, älä aseta sivuohjaimia liian tiukasti. Jos sivuohjaimet ovat liian tiukasti paperia vasten, reunat voivat taittua tai paperi voi syöttyä väärin. Jos paperin paino on 52,3 63 g/m 2 (14 16,9 lb bond), se voi rypistyä. 1. Aseta sivuesteet paperikokoon ja tasaa sitten paperi ja lisää se tulostuspuoli ylöspäin. Älä täytä ylärajamerkin yli. 2. Säädä päätyohjain. 1 DER069 2 DER Päätyohjain 2. Paperituki Irrota päätyohjain painamalla pysäytintä alas ja siirtämällä ohjainta oikealle. 50

53 Paperin lisääminen CWW Paina ohisyötön (taso A) nostokytkintä. 1 DER Nostokytkin Nostokytkimen valo vilkkuu kun kasetti liikkuu ylös ja palaa jatkuvasti, kun se pysähtyy. Jos haluat lisätä paperia tai poistaa paperitukoksen, siirrä kasettia alaspäin painamalla nostokytkintä. Jos käytät ohisyötössä (taso A) paperikokoa A4, 8 1 / 2 11 tai suurempia, vedä paperituki ulos. Kirjelomakkeet on asetettava määrätyssä suunnassa. Lisätietoja, katso s. 57 "Määrätynsuuntaisen tai kaksipuoleisen paperin lisääminen". Voit lisätä kirjekuoria ohisyöttöön (taso A). Kirjekuoret on lisättävä tasolle määrätyssä suunnassa. Lisätietoja, katso s. 82 "Kirjekuoret". Määritä paperikoot, joita ei tunnisteta automaattisesti. Lisätietoja automaattisesti tunnistettavasta koosta, katso s. 59 "Suositellut paperikoot ja -tyypit". Lisätietoja paperikoon määrittämisestä, katso Paper Specifications and Adding Paper. 51

54 5. Paperin ja väriaineen lisääminen Kansilehtien lisääminen ohisyöttöön (taso A) Kun käytät hakulehtiä, käytä aina hakulehtiohjainta. Aseta hakulehdet aina ohisyötön oikeaan reunaan (taso A). 1 2 DER Hakulehtiohjain 2. Päätyohjain Paperin lisääminen kolmelokeroiseen leveään suurkapasiteettikasettiin Kolmelokeroinen leveä suurkapasiteettikasetti on kasetti 3, 4 tai 5. Tarkista, että paperin reunat ovat tasan vasemman reunan kanssa. Jos työnnät kasetin paikalleen liian lujaa, kasetin sivuesteet saattavat siirtyä väärään asentoon. 1. Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy. DER Aseta paperi kasettiin tulostuspuoli ylöspäin. Älä täytä ylärajamerkin yli. 52

55 Paperin lisääminen DER Työnnä paperikasetti varovasti kokonaan sisään. Jos valitaan Paperin paino 5 8, [Pääll: kiilt.], [Pääll: matta], [Päällyste: kiilt.] tai [Tarra] kohdassa [Kasetin paperiasetus], kolmelokeroiseen leveään suurkapasiteettikasettiin lisätyt paperit ilmataan automaattisesti puhaltamalla niihin ilmaa. Ilmaa paperit myös ennen niiden käyttämistä. Lisätietoja, katso s. 44 "Paperien ilmaaminen". Kolmelokeroisessa leveässä suurkapasiteettikasetissa voidaan käyttää erikokoisia papereita säätämällä sivu- ja päätyesteiden asentoa. Lisätietoja, katso Paper Specifications and Adding Paper. Kolmelokeroiseen leveään suurkapasiteettikasettiin voi lisätä kirjekuoria. Aseta kirjekuoret oikeaan suuntaan, kun lisäät niitä kasettiin. Lisätietoja, katso s. 82 "Kirjekuoret". Paperin lisääminen kaksilokeroiseen leveään suurkapasiteettikasettiin Kaksilokeroinen leveä suurkapasiteettikasetti on kasetti 3, 4, 5, 6, 7 ja 8. Tarkista, että papereiden vasemmat reunat ovat tasan. 1. Tarkista, että kasetissa oleva paperi ei ole käytössä ja vedä sitten kasettia ulos varovasti kunnes se pysähtyy. DER088 53

56 5. Paperin ja väriaineen lisääminen 2. Aseta paperi kasettiin tulostuspuoli ylöspäin. Älä täytä ylärajamerkin yli. DER Työnnä paperikasetti varovasti kokonaan sisään. Kaksilokeroisessa leveässä suurkapasiteettikasetissa voidaan käyttää erikokoisia papereita säätämällä sivu- ja päätyesteiden asentoa. Lisätietoja, katso Paper Specifications and Adding Paper. Kaksilokeroiseen leveään suurkapasiteettikasettiin voi lisätä kirjekuoria. Aseta kirjekuoret oikeaan suuntaan, kun lisäät niitä kasettiin. Lisätietoja, katso s. 82 "Kirjekuoret". Paperin lisääminen lisälehtiyksikköön Älä peitä anturia tavaroilla tai papereilla. Laite voi tunnistaa paperikoon väärin tai voi aiheutua paperitukos. 1. Paina vapautusvipua ja säädä sivuohjaimet niin, että ne ovat tasan käytettävän paperikoon kanssa. 2. Lisää paperi siististi. Älä täytä ylärajamerkin yli. DER099 54

57 Paperin lisääminen Tarvittaessa tasaa sivuohjaimet huolellisesti lisäämääsi paperia vasten. 1 DER Paperituki Laita paperi tulostuspuoli ylöspäin. Jos käytät vihkoviimeistelijää, aseta arkit tulostuspuoli alaspäin. Aseta paperi lisälehtiyksikköön saman suuntaisesti kuin paperikasetissa oleva paperi. Nidonta- tai rei'ityskohta on paperin vasemmalla puolella käyttäjästä katsoen. Kun asetat suurempaa paperikokoa kuin A4 tai (8 1 / 2 11), vedä paperituki ulos. Kansilehtien lisääminen liimasitojan lisälehtiyksikköön Kansilehtien pituus/koko vaihtelee selän paksuuden mukaan. Lisää paperi -suunnassa. Älä peitä anturia tavaroilla tai papereilla. Paperin kokoa ei ehkä tunnisteta oikein tai siitä saattaa aiheutua paperitukoksia. Selkämyksen paksuuden arviointi Tässä osassa kerrotaan, miten lasketaan selän likimääräinen paksuus ja kansiarkin pituus/koko. Huomaa, että kansiarkin pituus/koko vaihtelee vihkon selän paksuuden mukaan. Luettelon esimerkeissä paperin koko on A4 (8 1 / 2 11 ") ja paino 80 g/m 2 (20 lb Bond): 10 arkin vihko: 1 mm (0,04 tuumaa) 30 arkin vihko: 3 mm (0,12 tuumaa) 50 arkin vihko: 5 mm (0,20 tuumaa) 80 arkin vihko: 8 mm (0,32 tuumaa) 100 arkin vihko: 10 mm (0,40 tuumaa) 200 arkin vihko: 20 mm (0,80 tuumaa) 55

58 5. Paperin ja väriaineen lisääminen Määritä kansilehden koko vihkon selän paksuuden perusteella. Laske kansilehden pituus seuraavan yhtälön avulla: Kansilehden vähimmäispituus (mm/tuumaa) = vihkoarkin pituus (mm/tuumaa) 2 + selän paksuus (mm/tuumaa) Jos haluat liimasitoa vihkon, jolla on seuraavat mitat, määritä kansiarkin pituudeksi vähintään 440 mm (17,4 tuumaa): CWW Kirjan sisäsivun pituus 2. Selän paksuus 3. Kansilehden pituus 1. Purista sivureunusta kevyesti ja tasaa se lisättävän paperin koon mukaan. CWW Aseta paperi tulostuspuoli ylöspäin ja tasaisesti pinottuna. Älä täytä ylärajamerkin yli. 56

59 Paperin lisääminen CWW324 Et voi liimasitoa vihkoa, jos selän paksuus on yli 23 mm (0,9 tuumaa). Laitteesta riippuen kansilehtien ja alkuperäisten suunnan valinta voi olla hieman erilainen. Katso lisätietoja omaa laitettasi koskevista ohjeista. Kun lisäät paksua paperia (vähintään 251,0 g/m 2 (138,8 lb Index)) liimasitojan lisälehtitasoille, varmista, että paperin kuitu on kohtisuorassa syöttösuuntaan nähden. Jos lisäät arkkeja, jotka tarttuvat helposti yhteen (kuten päällystetyt arkit), muista ilmata ne huolellisesti ennen lisäämistä. Ilmaaminen auttaa estämään tukokset ja auttaa arkkeja syöttymään yksi kerrallaan. Liimasidontaprosessi voi naarmuttaa kiiltävää paperia. Määrätynsuuntaisen tai kaksipuoleisen paperin lisääminen Määrätyn suuntainen (ylhäältä alas) tai kaksipuoleinen (esimerkiksi kirjelomake, rei'itetty tai kopioitu) paperi voi tulostua väärin, jos paperia ei ole asetettu oikein. Valitse [Järjestelmä]-valikossa olevan Tulostin-valikon kohdassa [Kirjelomakkeen asetukset] asetukseksi [Aut. tunnistus] tai [Päällä (aina)] ja aseta paperi kuten alla. Lisätietoja kirjelomakeasetuksista, katso Print. Paperin suunta Kuvakkeiden merkitykset: Kuvake Kuvaus Aseta paperi tulostuspuoli ylöspäin. Aseta paperi tulostuspuoli alaspäin. 57

60 5. Paperin ja väriaineen lisääminen Tulostuspuoli Kasetti 1 Yksipuoleinen Kasetti 2 tai A3/ kasettiyksikkö Ohisyöttö (taso A) ja leveä suurkapasiteettikasetti Kaksipuoleinen Jos haluat tulostaa kirjelomakkeelle ja [Kirjelomakkeen asetukset] -kohdassa on valittu [Aut. tunnistus], valitse tulostinohjaimessa paperityypiksi [Kirjelomake]. Jos tulostustyö muutetaan kesken työn yksipuoleisesta kaksipuoleiseksi, ensimmäistä kopiota seuraava yksipuoleinen tuloste saattaa tulostua eri suuntaisesti. Voit varmistaa että kaikki paperit luovutetaan saman suuntaisina määrittämällä eri paperikasetit yksi- ja kaksipuoleiselle tulostukselle. Huomaa myös, että kaksipuoleinen tulostus on poistettava kokonaan käytöstä yksipuoleiselle tulostukselle määritetystä kasetista. Lisätietoja kaksipuoleisesta tulostuksesta, katso Print. 58

61 Suositeltu paperi Suositeltu paperi Suositellut paperikoot ja -tyypit Tässä annetaan suositellut paperikoot ja -tyypit. Jos käytät paperia, joka on taipunut liiallisen kosteuden tai kuivuuden takia, voi tapahtua nidontavirhe tai paperitukos. Älä käytä mustesuihkutulostimille tarkoitettua paperia. Se saattaa tarttua kiinni lämpöyksikköön ja aiheuttaa tukoksen. Varmista, että lisäät kalvot oikein päin. Väärin päin olevat kalvot saattavat tukkeutua. Kasetti 1 Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 300 g/m 2 (14 lb bond 165,0 lb index) Paperin paino 1 Paperin paino 7 52,3 300 g/m 2 (14 lb bond 165,0 lb index) Paperin paino 1 Paperin paino 7 A4 8 1 / 2 11 *1 8 1 / arkkia arkkia 2 A4 *1 Jos haluat käyttää yllä mainittuja kokoja, ota yhteyttä huoltoon. Kasetti 1 (A3/ kasettiyksikkö) Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 300 g/m 2 (14 lb bond 165,0 lb index) Paperin paino 1 Paperin paino 7 A arkkia 59

62 5. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 300 g/m 2 (14 lb bond 165,0 lb index) Paperin paino 1 Paperin paino 7 *1 A4, B4 JIS, 11 17, 8 1 / 2 14, 8 1 / arkkia 52,3 300 g/m 2 (14 lb bond 165,0 lb index) Paperin paino 1 Paperin paino 7 A3, A4, B4 JIS, 8 1 / 2 14, 8 1 / 2 11 Oma koko *2 : Pysty: mm Vaaka: mm arkkia Pysty: 8,27 12,00 tuumaa Leveys: 8,27 17,28 tuumaa *1 Jos haluat käyttää yllä mainittuja kokoja, ota yhteyttä huoltoon. *2 Saat huoltoedustajalta lisätietoja mukautetun paperikoon lisäämisestä. Kasetti 2 Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 256 g/m 2 (14 lb bond 141 lb index) Paperin paino 1 Paperin paino 6 Automaattisesti tunnistettavat paperikoot: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 13, 8 13, 7 1 / / 2, 5 1 / / 2, 8K, 16K, arkkia 60

63 Suositeltu paperi Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 256 g/m 2 (14 lb bond 141 lb index) Paperin paino 1 Paperin paino 6 Valitse paperikoko Kasetin paperiasetus -valikosta: 8 1 / 4 14, 8 10, 11 15, 11 14, 10 15, 10 14, 13 18, SRA3, SRA4 500 arkkia 52,3 256 g/m 2 (14 lb bond 141 lb index) Paperin paino 1 Paperin paino 6 Oma koko: Pysty: 139,7 330,2 mm Vaaka: 139,7 457,2 mm 500 arkkia Läpikuultava paperi 52,3 63,0 g/m 2 (14,0 16,9 lb bond) Paperin paino 1 Pysty: 5,50 13,00 tuumaa Vaaka: 5,50 18,00 tuumaa A3, A4, B4 JIS, B5 JIS, *1 Kalvot 163,1 220,0 g/m 2 (60,1 80,9 lb kansilehti) Paperin paino 5 A4 *1 Hakulehdet *2 A4, 8 1 / 2 14, 8 1 / arkkia (80,0 199,0 g/m 2, 21,0 lb Bond 110,0 lb hakulehti) *1 Älä täytä ylärajamerkin yli. Kerralla asetettavien arkkien enimmäismäärä vaihtelee paperin paksuuden ja kunnon mukaan. *2 Tarvitaan lisävarusteena saatava hakulehtipidike. 61

64 5. Paperin ja väriaineen lisääminen Ohisyöttö (taso A) Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 216 g/m 2 (14 lb bond 79,9 lb kansi) Paperin paino 1 Paperin paino 5 Automaattisesti tunnistettavat paperikoot: A3, A4, A5, A6, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, arkkia A3, A4, A5, A6, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

65 Suositeltu paperi Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 216 g/m 2 (14 lb bond 79,9 lb kansi) Paperin paino 1 Paperin paino 5 *1 B5 JIS, B6 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / arkkia 52,3 216 g/m 2 (14 lb bond 79,9 lb kansi) Paperin paino 1 Paperin paino 5 A4, A5, B5 JIS, B6 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / 2 Oma koko: *2 Pysty: 100,0 330,2 mm Vaaka: 139,7 487,7 mm *3 500 arkkia Pysty: 3,94 13,00 tuumaa Vaaka: 5,50 19,20 tuumaa *3 63

66 5. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti Läpikuultava paperi 52,3 63,0 g/m 2 (14,0 16,9 lb bond) Paperin paino 1 Kalvot 163,1 216,0 g/m 2 (60,1 79,9 lb kansilehti) Paperin paino 5 Hakulehdet *5 52,3 216 g/m 2 (14 lb bond 79,9 lb kansi) Paperin paino 1 Paperin paino 5 A3, A4, B5 JIS *4 A4, 8 1 / 2 11 *4 A4, 8 1 / 2 11 Kirjekuoret 163,1 216,0 g/m 2 (60,1 lb kansilehti 79,9 lb kansilehti) Paperin paino 5 Pysty: 100,0 330,2 mm Vaaka: 139,7 487,7 mm Pysty: 3,94 13,00 tuumaa Leveys: 5,5 19,2 tuumaa 10 arkkia *1 Valitse paperikoko. Lisätietoja, katso Paper Settings. *2 Syötä paperikoko. Lisätietoja, katso Paper Settings. *3 Kun banneriarkkikasetti on asennettu, mukautetun paperikoon enimmäisvaakapituus on 700,0 mm (27,55 tuumaa). *4 Kerralla asetettavien arkkien enimmäismäärä vaihtelee paperin paksuuden ja kunnon mukaan. *5 Hakulehtiohjain vaaditaan. 64

67 Suositeltu paperi Kolmen kasetin levyinen LCT (kasetit 3 ja 5) Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 256 g/m 2 (14 lb bond 141 lb hakulehti) Paperin paino 1 Paperin paino 6 Automaattisesti tunnistettavat paperikoot: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, arkkia A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

68 5. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 256 g/m 2 (14 lb bond 141 lb hakulehti) Paperin paino 1 Paperin paino 6 Valitse paperikoko Kasetin paperiasetus -valikosta: A6 *1, B5 JIS, B6 JIS *1, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / arkkia 52,3 256 g/m 2 (14 lb bond 141 lb hakulehti) Paperin paino 1 Paperin paino 6 A4, A5, A6 *1, B5 JIS, B6 JIS *1, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / 2 Oma koko: Pysty: ,2 mm *1 Vaaka: 139,7 487,7 mm arkkia Pituus: 3,94 13,00 tuumaa *1 Leveys: 5,5 19,2 tuumaa 66

69 Suositeltu paperi Paperin tyyppi ja paino Paperikoko Paperikapasiteetti Pääll: kiilt. Pääll. matta 63,1 256,0 g/m 2 (17,0 lb bond 141,0 lb hakulehti) Paperin paino 2 Paperin paino 6 Automaattisesti tunnistettavat paperikoot: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Pääll: kiilt. Pääll. matta 63,1 256,0 g/m 2 (17,0 lb bond 141,0 lb hakulehti) Paperin paino 2 Paperin paino 6 A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Valitse paperikoko Kasetin paperiasetus -valikosta: B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 A4, A5, B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 67

70 5. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti Pääll: kiilt. Pääll. matta 63,1 256,0 g/m 2 (17,0 lb bond 141,0 lb hakulehti) Paperin paino 2 Paperin paino 6 Oma koko: Pysty: 139,7 330,2 mm Vaaka: 139,7 487,7 mm Pysty: 5,50 13,00 tuumaa Leveys: 5,5 19,2 tuumaa Läpikuultava paperi 52,3 63,0 g/m 2 (14,0 16,9 lb bond) Paperin paino 1 Kalvot 163,1 220,0 g/m 2 (60,1 80,9 lb kansilehti) Paperin paino 5 Hakulehdet *3 52,3 256 g/m 2 (14 lb bond 141 lb hakulehti) Paperin paino 1 Paperin paino 6 A3, A4, B5 JIS *2 A4, 8 1 / 2 11 *2 A4, 8 1 / 2 11 Kirjekuoret 163,1 256,0 g/m 2 (60,1 lb kansilehti 141,0 lb hakulehti) (Paksuus kun osa kirjekuoresta on kaksin kerroin.) *1, *4, *5, * mm, mm, mm, mm, mm 10 arkkia *1 Postikorttikoon sivuesteet tarvitaan, kun paperin koko on ,2 mm (3,94 5,49 tuumaa). *2 Kerralla asetettavien arkkien enimmäismäärä vaihtelee paperin paksuuden ja kunnon mukaan. *3 Hakulehtiohjain vaaditaan. *4 Avaa läpät ja aseta kirjekuoret niin, että niiden läpät osoittavat paperikasetin oikealle puolelle. *5 Syötä kirjekuorien koko (sisältäen läpän koon) Kasetin paperiasetus -toiminnolla. 68

71 Suositeltu paperi *6 Kokoihin ei sisälly läpän koko. Kolmelokeroinen leveä LCT (kasetti 4) Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 360,0 g/m 2 (14,0 lb bond 198,0 lb hakulehti) Paperin paino 1 Paperin paino 8 Automaattisesti tunnistettavat paperikoot: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, arkkia A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

72 5. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 360,0 g/m 2 (14,0 lb bond 198,0 lb hakulehti) Paperin paino 1 Paperin paino 8 Valitse paperikoko Kasetin paperiasetus -valikosta: A6 *1, B5 JIS, B6 JIS *1, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / arkkia 52,3 360,0 g/m 2 (14,0 lb bond 198,0 lb hakulehti) Paperin paino 1 Paperin paino 8 A4, A5, A6 *1, B5 JIS, B6 JIS *1, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4, 4 1 / / 2 Oma koko: Pysty: ,2 mm *1 Vaaka: 139,7 487,7 mm arkkia Pituus: 3,94 13,00 tuumaa *1 Leveys: 5,5 19,2 tuumaa 70

73 Suositeltu paperi Paperin tyyppi ja paino Paperikoko Paperikapasiteetti Pääll: kiilt. Pääll. matta 63,1 360,0 g/m 2 (17,0 lb bond 198,0 lb hakulehti) Paperin paino 2 Paperin paino 8 Automaattisesti tunnistettavat paperikoot: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Pääll: kiilt. Pääll. matta 63,1 360,0 g/m 2 (17,0 lb bond 198,0 lb hakulehti) Paperin paino 2 Paperin paino 8 A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Valitse paperikoko Kasetin paperiasetus -valikosta: B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 A4, A5, B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 71

74 5. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti Pääll: kiilt. Pääll. matta 63,1 360,0 g/m 2 (17,0 lb bond 198,0 lb hakulehti) Paperin paino 2 Paperin paino 8 Oma koko: Pysty: 139,7 330,2 mm Vaaka: 139,7 487,7 mm Pysty: 5,50 13,00 tuumaa Leveys: 5,5 19,2 tuumaa Läpikuultava paperi 52,3 63,0 g/m 2 (14,0 16,9 lb bond) Paperin paino 1 Kalvot 163,1 220,0 g/m 2 (60,1 80,9 lb kansilehti) Paperin paino 5 Hakulehdet *3 52,3 360,0 g/m 2 (14,0 lb bond 198,0 lb hakulehti) Paperin paino 1 Paperin paino 8 Tarra-arkit 52,3 360,0 g/m 2 (14,0 lb bond 198,0 lb hakulehti) Paperin paino 1 Paperin paino 8 A3, A4, B5 JIS *2 A4, 8 1 / 2 11 *2 A4, 8 1 / 2 11 A4, 8 1 / 2 11 Kirjekuoret 163,1 300,0 g/m 2 (60,1 lb kansilehti 165,0 lb hakulehti) (Paksuus kun osa kirjekuoresta on kaksin kerroin.) *1, *4, *5, * mm, mm, mm, mm, mm 10 arkkia 72

75 Suositeltu paperi *1 Postikorttikoon sivuesteet tarvitaan, kun paperin koko on ,2 mm (3,94 5,49 tuumaa). *2 Kerralla asetettavien arkkien enimmäismäärä vaihtelee paperin paksuuden ja kunnon mukaan. *3 Hakulehtiohjain vaaditaan. *4 Avaa läpät ja aseta kirjekuoret niin, että niiden läpät osoittavat paperikasetin oikealle puolelle. *5 Syötä kirjekuorien koko (sisältäen läpän koon) Kasetin paperiasetus -toiminnolla. *6 Kokoihin ei sisälly läpän koko. Kaksilokeroinen leveä LCT (kasetit 3 8) *1 Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 360,0 g/m 2 (14,0 lb bond 198,0 lb hakulehti) Paperin paino 1 Paperin paino 8 *2 Paperikoot, jotka voidaan tunnistaa automaattisesti: *3 A3, A4, A5, B4 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, 12 18, / 5, SRA3, SRA arkkia A3, A4, A5, B4 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 11, 8 13, 7 1 / / 2, 5 1 / / 2, 12 18, / 5, SRA3, SRA4 73

76 5. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti 52,3 360,0 g/m 2 (14,0 lb bond 198,0 lb hakulehti) Paperin paino 1 Paperin paino 8 *2 Valitse paperikoko Kasetin paperiasetus -valikosta: *4 A6, B5 JIS, B6 JIS, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4, 4 1 / / arkkia 52,3 360,0 g/m 2 (14,0 lb bond 198,0 lb hakulehti) Paperin paino 1 Paperin paino 8 *2 A4, A5, A6, B5 JIS, B6 JIS, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA4, 4 1 / / 2 Oma koko: *5 Pysty: 100,0 330,2 mm Vaaka: 139,7 487,7 mm arkkia *6 Pysty: 3,94 13,00 tuumaa Leveys: 5,5 19,2 tuumaa 74

77 Suositeltu paperi Paperin tyyppi ja paino Paperikoko Paperikapasiteetti Pääll: kiilt. Pääll. matta 63,1 360,0 g/m 2 (17,0 lb bond 198,0 lb hakulehti) Paperin paino 2 Paperin paino 8 *2 Automaattisesti tunnistettavat paperikoot: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Pääll: kiilt. Pääll. matta 63,1 360,0 g/m 2 (17,0 lb bond 198,0 lb hakulehti) Paperin paino 2 Paperin paino 8 *2 A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, Valitse paperikoko Kasetin paperiasetus -valikosta: B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 A4, A5, B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 75

78 5. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti Pääll: kiilt. Pääll. matta 63,1 360,0 g/m 2 (17,0 lb bond 198,0 lb hakulehti) Paperin paino 2 Paperin paino 8 *2 Oma koko: Pysty: 139,7 330,2 mm Vaaka: 139,7 487,7 mm Pysty: 5,50 13,00 tuumaa Leveys: 5,5 19,2 tuumaa Läpikuultava paperi *7 52,3 63,0 g/m 2 (14,0 16,9 lb bond) Paperin paino 1 Kalvot *7 163,1 220,0 g/m 2 (60,1 80,9 lb kansilehti) Paperin paino 5 Hakulehdet *7, *9 52,3 360,0 g/m 2 (14,0 lb bond 198,0 lb hakulehti) Paperin paino 1 Paperin paino 8 Tarrapaperi *7 52,3 360,0 g/m 2 (14,0 lb bond 198,0 lb hakulehti) Paperin paino 1 Paperin paino 8 A3, A4, B5 JIS *8 A4, 8 1 / 2 11 *8 A4, 8 1 / 2 11 A4, 8 1 / 2 11 Kirjekuoret *7 163,1 300,0 g/m 2 (60,1 lb kansilehti 165,0 lb hakulehti) (Paksuus kun osa kirjekuoresta on kaksin kerroin.) *10, *11, * mm, mm, mm, mm, mm 10 arkkia 76

79 Suositeltu paperi *1 Voit asentaa banneriarkkikasetin kasetteihin 3, 5 ja 7. *2 Kun on valittu vaakapituudeltaan vähintään 487,8 mm (19,20 tuumaa) paperi, kasetin suurin paperipaino on Paperin paino 7. *3 Kun on asennettu banneriarkkikasetti, paperikokoa ei tunnisteta automaattisesti. *4 Kun on asennettu banneriarkkikasetti, paperikokoa ei voi valita. *5 Jos banneriarkkikasetti on asennettu, voit tulostaa paperille, jonka pystykoko on 210,0 330,2 mm (8,27 13,00 tuumaa) ja vaakakoko 420,0 700,0 mm (16,54 27,55 tuumaa). *6 Kun paperin vaakapituus on 420,0 559,9 mm (16,54 22,00 tuumaa), paperikapasiteetti on 800 arkkia. Kun paperin vaakapituus on 560,0 700,0 mm (22,00 27,55 tuumaa), paperikapasiteetti on arkkia. *7 Kun on asennettu banneriarkkikasetti, paperityyppiä ei voi valita. *8 Kerralla asetettavien arkkien enimmäismäärä vaihtelee paperin paksuuden ja kunnon mukaan. *9 Hakulehtiohjain vaaditaan. *10 Avaa läpät ja aseta kirjekuoret niin, että niiden läpät osoittavat paperikasetin oikealle puolelle. *11 Syötä kirjekuorien koko (sisältäen läpän koon) Kasetin paperiasetus -toiminnolla. *12 Kokoihin ei sisälly läpän koko. Lisälehtiyksikkö Paperin tyyppi ja paino Paperikoko Paperikapasiteetti g/m 2 (17,1 lb bond 79,9 lb kansi) Paperin paino 2 Paperin paino 5 Automaattisesti tunnistettavat paperikoot: A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2, arkkia 2 A3, A4, A5, B4 JIS, B5 JIS, 11 17, 8 1 / 2 11, 8 13, 5 1 / / 2,

80 5. Paperin ja väriaineen lisääminen Paperin tyyppi ja paino Paperikoko Paperikapasiteetti g/m 2 (17,1 lb bond 79,9 lb kansi) Paperin paino 2 Paperin paino 5 Valitse paperikoko Kasetin paperiasetus -valikosta: B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 5 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 200 arkkia g/m 2 (17,1 lb bond 79,9 lb kansi) Paperin paino 2 Paperin paino 5 A4, A5, B5 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, 7 1 / / 2, 8K, 16K, 11 15, 11 14, 10 15, 10 14, / 5, 13 19, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3, SRA4 Oma koko: Pysty: 139,7 330,2 mm Vaaka: 139,7 487,7 mm 200 arkkia 2 Pysty: 5,50 13,00 tuumaa Leveys: 5,5 19,2 tuumaa 78

81 Suositeltu paperi Liimasitojan lisälehtiyksikkö: Paperin tyyppi ja paino Paperikoko Paperikapasiteetti g/m 2 (24,1 lb bond 165 lb hakulehti) Paperin paino 3 Paperin paino 7 Automaattisesti tunnistettavat paperikoot: A3, arkkia (tai korkeus enintään 24 mm) g/m 2 (24,1 lb bond 165 lb hakulehti) Paperin paino 3 Paperin paino , Valitse paperikoko Kasetin paperiasetus -valikosta: B4 JIS, 11 17, 8K, 12 18, 11 15, / 5, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3 200 arkkia (tai korkeus enintään 24 mm) g/m 2 (24,1 lb bond 165 lb hakulehti) Paperin paino 3 Paperin paino 7 A3, B4 JIS, 8K, 12 18, 11 15, / 5, 12 3 / / 5, 12 3 / / 2, 13 18, SRA3 Oma koko: Pysty: ,2 mm Vaaka: ,7 mm 200 arkkia (tai korkeus enintään 24 mm) 2 Pysty: 10,12 13 tuumaa Vaaka: 14,34 19,20 tuumaa 79

82 5. Paperin ja väriaineen lisääminen Paperin paksuus Paperin paksuus *1 Metrijärjestelmä Virallinen (bond) Kansilehtipaperi Hakupaperi Paperin paino 1 *2 52,3 63 g/m ,9 lb bond Paperin paino 2 63,1 80 g/m lb bond Paperin paino 3 80,1 105 g/m 2 21,1 28 lb bond lb kansi 23,1 29,9 lb kansi 30 38,9 lb kansi 29 34,9 lb hakulehti lb hakulehti 44,1 58 lb hakulehti Paperin paino 4 105,1 163 g/m 2 28,1 43 lb bond lb kansi 58,1 90 lb hakulehti Paperin paino 5 163,1 220 g/m 2 43,1 58,9 lb bond 60,1 80,9 lb kansi 90,1 121 lb hakulehti Paperin paino 6 220,1 256 g/m lb bond lb kansi 121,1 141 lb hakulehti Paperin paino 7 256,1 300 g/m 2 68,1 80 lb bond 94,1 110 lb kansi 141,1 165 lb hakulehti Paperin paino 8 300,1 360,0 g/m 2 80,1 96,0 lb bond 110,1 132,0 lb kansi 165,1 198,0 lb hakulehti *1 Tulostuslaatu heikkenee, jos käytössä oleva paperi on lähellä vähimmäis- tai enimmäispaperipainoa. Vaihda paperin painon asetus ohuemmalle tai paksummalle paperille. *2 Kun paperin paksuus on 52,3 63,0 g/m 2 (14,0 16,9 lb bond), joidenkin paperityyppien reunat voivat rypistyä tai ne voivat aiheuttaa paperitukoksen. Tietyt paperityypit, kuten läpikuultava paperi ja piirtoheitinkalvot, saattavat aiheuttaa ääntä luovutettaessa. Ääni on normaalia eikä se vaikuta tulostuksen laatuun. Yllä olevien taulukoiden paperikapasiteetit ovat esimerkkejä. Todellinen paperikapasiteetti saattaa olla pienempi, paperityypin mukaan. Kun lisäät paperia, tarkista ettei paperipinon yläreuna ylitä kasetin ylärajamerkkiä. Jos useita arkkeja syöttyy kerralla, ilmaa paperit hyvin tai aseta ne yksitellen ohisyöttöön (taso A). Voit määrittää, tunnistaako laite automaattisesti useiden arkkien syöttymisen kaikista kaseteista. Käyttäjän yleisasetukset -valikossa voit määrittää, pysäytetäänkö kesken olevat tulostustyöt vai jatketaanko niitä, kun monisyöttö havaitaan. Paperin kunto vaikuttaa laitteen kykyyn havaita useiden arkkien syöttymistä. Lisätietoja Käyttäjän yleisasetukset -kohdasta, katso Paper Settings. 80

83 Suositeltu paperi Suorista taipuneet arkit ennen käyttämistä. Paperin tyypistä ja kuitujen suunnasta riippuen Säädä paperin suoristusta -toiminto ei välttämättä saa paperia kokonaan suoristettua. Jos pitkäkuituinen paperi ei suoristu kunnolla, kokeile lyhytkuituista paperia. Lisätietoja Säädä paperin suoristusta -toiminnosta, katso Paper Settings. Paperikoko, -paino ja -tyyppi vaikuttavat tulostusnopeuteen. Lisätietoja kirjekuorien asettamisesta, katso s. 82 "Kirjekuoret". Kun tulostat kirjelomakkeelle, lomakkeen suunta riippuu käytetystä toiminnosta. Lisätietoja, katso s. 57 "Määrätynsuuntaisen tai kaksipuoleisen paperin lisääminen". Kohdassa Kasetin paperiasetus valittavissa olevat paperityypit ovat yleisluontoisia luokitteluja. Tulostuslaatu ei välttämättä ole sama kaikille paperilaaduille. Lisätietoja, katso Paper Specifications and Adding Paper. Jos paperin pinta on pölyinen, tulosteisiin voi tulla valkoisia laikkuja. Poista pöly papereista leyhyttämällä niitä tehokkaasti. Tarrapaperin käyttäminen: Valitse [Tarrapaperi] [Kasetin paperiasetukset] -valikon kohdassa [Paperityyppi] ja valitse sitten paperin paksuus kohdassa [Paperin paino]. Kopiokalvojen käyttäminen: Kun tulostat kalvoille, valitse [Kalvo] kohdassa [Paperityyppi] kohdassa [Kasetin paperiasetus]. Varmista, että lisäät kalvot oikein päin. Väärin päin olevat kalvot saattavat tukkeutua. Ilmaa kalvot huolellisesti irrottaaksesi ne toisistaan ennen käyttöä. Tämä estää kalvoja takertumasta toisiinsa ja tukkeutumasta laitteella. Poista kopioidut tai tulostetut arkit yksi kerrallaan. Läpikuultavan paperin käyttäminen: Käytä pitkäkuituista läpikuultavaa paperia ja aseta paperi kuitusuunnassa. Läpikuultava paperi imee helposti itseensä kosteutta ja käpristyy. Suorista läpikuultava paperi, ennen kuin lisäät sen kasettiin/tasolle. Lisätietoja paperin suoristamisesta, katso Paper Settings. Poista kopioidut tai tulostetut arkit yksi kerrallaan. Päällystetyn paperin käyttäminen: Jos käytät kiiltävää paperia, valitse [Pääll: kiilt.] kohdassa [Paperityyppi]. Jos käytät mattapaperia (esimerkiksi himmeää, silkki- tai satiinipintaista paperia), valitse [Päällystetty: matta] kohdassa [Paperityyppi]. Lisätietoja päällystettyjen papereiden asetuksista yhdessä omien paperikokojen kanssa, katso Paper Settings. Kun käytät päällystettyä tai kiiltävää paperia, ilmaa paperi hyvin. Jos paperit tukkeutuvat tai laite pitää outoa ääntä syöttäessään päällystettyjä, pinottuja papereita, syötä paperit yksi kerrallaan. 81

84 5. Paperin ja väriaineen lisääminen Kirjekuoret Tässä käsitellään tulostaminen kirjekuorille. Jos käytät päällystettyä paperia leveässä suurkapasiteettikasetissa, valitse paperityypiksi [Pääll: kiilt.], [Pääll: matta] tai [Päällyste: kiilt.] ja valitse paperin paksuus [Paperin paino] -valikosta. Tietyn pituiset ja muotoiset läpät voivat aiheuttaa tukoksia. Kirjekuorien leveyden on oltava vähintään 139,7 mm (5,5 tuumaa). Lisää kirjekuoret leveään suurkapasiteettikasettiin tai ohisyöttöön (taso A) ja valitse oikea paperityyppi. Kun asetat kirjekuoria leveään suurkapasiteettikasettiin, avaa läpät ja aseta kuoret suunnassa tulostuspuoli ylöspäin. CDL070 Jos kopioit sivusta avattaville kirjekuorille, avaa läpät ja aseta kuoret suunnassa tulostuspuoli ylöspäin. Läppien täytyy olla leveän suurkapasiteettikasetin tai ohisyötön (taso A) oikealla puolella. CDL081 Suositellut kirjekuoret Lisätietoja suositelluista kirjekuorityypeistä saat jälleenmyyjältäsi. 82

85 Suositeltu paperi Kirjekuorien säilytys Säilytä kirjekuoria suljetuissa muovipusseissa ja ota kerralla vain käyttämäsi määrä. Älä lisää kirjekuoria tulostuksen aikana, sillä se voi aiheuttaa syöttöhäiriöitä. Muista määrittää kirjekuoren ja läpän koko kohdassa [Kasetin paperiasetus]. Lisätietoja, katso Paper Specifications ja Adding Paper. Kun käytät kirjekuoria, aseta [Kasetin paperiasetus] -kohdassa [Paperin paino] -arvoksi kirjekuorissa käytetyn paperin paksuus kaksinkertaisena. Ennen kuin lisäät kirjekuoret, tasoita ne huolellisesti poistaaksesi ilman niiden sisäpuolelta ja poistaaksesi mahdolliset taitokset ja rypyt. Kun lisäät kirjekuoria, tarkista, että ne eivät ylitä ylärajamerkkiä. Aseta yksi kuori kerrallaan, jos: Kirjekuori jumittuu Kirjekuori ei syöty laitteeseen Useita kirjekuoria syöttyy samanaikaisesti Kun kosteus ylittää 50 %, kirjekuoret rypistyvät helposti ja niissä voi olla tulostusvirheitä. Tietyntyyppiset kirjekuoret saattavat rypistyä, likaantua tai niissä voi olla tulostusvirheitä. Jos tulostat kuoriin yhtenäisiä värialueita tai kuvia, kuoren saumakohtiin voi tulla viivoja. Vaakakooltaan alle 297 mm (11,7 tuuman) kirjekuoret saattavat jumittua. Poista tällöin Kuvan vinouman tunnistus käytöstä. Lisätietoja, katso Paper Settings. Kun tulostat kirjekuorille, joiden paksuus on yli 127 g/m 2 (47 lb kansi), älä käytä [Käyttäjän yleisasetukset] -valikon kohdan [Säädä paperin suoristusta] asetusta [Säädä -taiv.: voim.] tai [Säädä -taiv.: voim.]. 83

86 5. Paperin ja väriaineen lisääminen Oman paperiasetuksen tallentaminen Omia paperiasetuksia voidaan tallentaa enintään 100. Tarkista paperin tuotenimi, koko ja tyyppi ennen sen tallentamista. Tarkista, että paperin koko ja tyyppi ovat yhteensopivia käytettävän paperikasetin kanssa. Kasetin yhteensopivuus riippuu paperin koosta ja tyypistä. Lisätietoja käytettävien papereiden koosta ja laadusta, katso s. 59 "Suositellut paperikoot ja -tyypit". Kun tallennettujen omien paperiasetusten enimmäismäärä täyttyy, uusia papereita ei voi tallentaa. Poista luettelosta tarpeettomat omat paperiasetukset ja yritä uudelleen. Lisätietoja, katso Paper Settings. Paperin nimen valinta paperihakemistosta 1. Paina [Paperiasetukset]. DER Paina [Muokkaa omaa paperiasetusta]. 3. Paina [Hae paperihakemistosta]. 4. Valitse paperi, jonka haluat tallentaa. Voit selata paperiluetteloa näppäimillä [ Edell.][ Seur.]. Voit valita kaksi paperityyppiä tai useampia. 84

87 Oman paperiasetuksen tallentaminen 5. Paina [Tallenna omaksi paperiasetukseksi]. 6. Paina [Kyllä]. 7. Paina kaksi kertaa [Poistu]. 8. Paina [Paperiasetukset]. Voit sulkea [Kasetin paperiasetus] -näytön myös painamalla [Poistu]. [Muokkaa omaa paperiasetusta] -näytössä voit tarkistaa ja muuttaa tallennetun oman paperin asetuksia, kuten kokoa. Lisätietoja oman paperin muokkaamisesta, katso Paper Settings. Sellaisen paperin tallentaminen, jonka nimi ei näy paperihakemistossa Jos haluamaasi paperia ei löydy paperihakemistosta tai et tiedä paperin nimeä, toimi seuraavasti: Valitse paperin tyyppi paperihakemistosta Paperihakemisto sisältää sekä kaupallisten papereiden että eri paperityyppien tulostusvaatimukset. Voit valita hakemistosta paperisi tyypin ja tallentaa sen omana paperiasetuksena, vaikka et tietäisikään paperin nimeä. Voit valita seuraavat paperityypit: tavallinen, kiiltävä, matta, kirjekuori, vaalea, tumma, teksturoitu ja musta. Paperityypit on edelleen jaoteltu painon mukaan. Anna paperin tyyppi- ja painotiedot käsin Voit tallentaa oman paperiasetuksen määrittämällä itse paperin tyypin ja painon. Valitse paperin tyyppi paperihakemistosta Voit valita paperin tyypin paperihakemistosta ja tallentaa sen omana paperiasetuksena. Voit valita seuraavat paperityypit: tavallinen, kiiltävä, matta, kirjekuori, vaalea, tumma, teksturoitu ja musta. 85

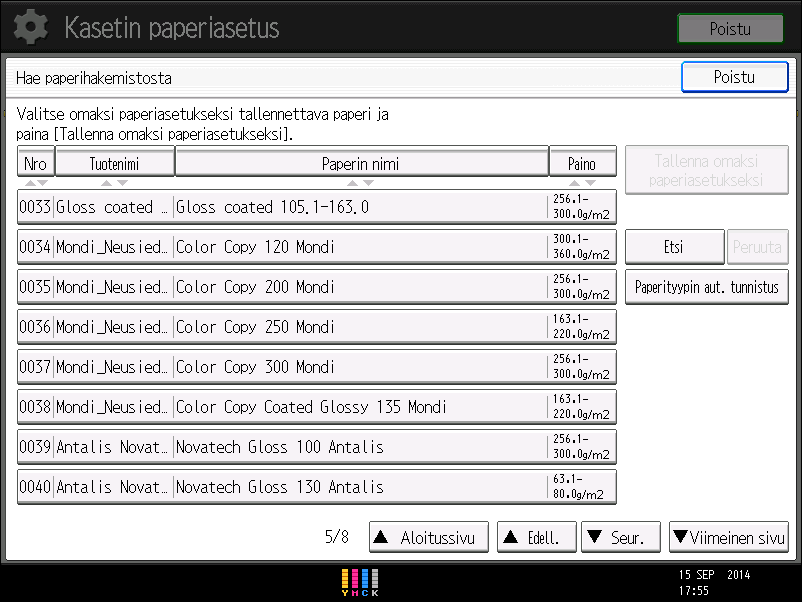

88 5. Paperin ja väriaineen lisääminen 1. Paina [Paperiasetukset]. 2. Paina [Muokkaa omaa paperiasetusta]. 3. Paina [Hae paperihakemistosta]. 4. Valitse paperillesi sopivin tyyppi ja paino. Paperityyppien luettelo näkyy paperihakemiston ensimmäisellä ja seuraavilla sivuilla. Voit selata paperiluetteloa näppäimillä [ Edell.][ Seur.]. DER Paina [Tallenna omaksi paperiasetukseksi]. 6. Paina [Kyllä]. 7. Paina kaksi kertaa [Poistu]. 8. Paina [Paperiasetukset]. Voit sulkea [Kasetin paperiasetus] -näytön myös painamalla [Poistu]. [Muokkaa omaa paperiasetusta] -näytössä voit tarkistaa ja muuttaa tallennetun oman paperin asetuksia, kuten kokoa. Lisätietoja oman paperin muokkaamisesta, katso Paper Settings. 86

89 Oman paperiasetuksen tallentaminen Anna paperin tyyppi- ja painotiedot käsin 1. Paina [Paperiasetukset]. DER Paina [Muokkaa omaa paperiasetusta]. 3. Valitse numero, jonka tila on [ Ei tallennettu]. Selaa luetteloa näppäimillä [ Edell.][ Seur.]. 4. Paina [Muuta] kohdassa [Paperin nimi]. 5. Anna paperin nimi ja paina sitten [OK]. 6. Paina [Muuta] kohdassa [Paperikoko]. 7. Valitse paperin koko ja paina sitten [OK]. 8. Paina [Muuta] kohdassa [Paperin paino]. 9. Määritä paperin paino, ja paina sitten [OK]. Paina [Muuta] jos muutit paperin painoa. 10. Paina [Muuta] kohdassa [Paperityyppi]. 11. Valitse paperin tyyppi ja paina sitten [OK]. Paina [Muuta] jos muutit paperin tyyppiä. 87

90 5. Paperin ja väriaineen lisääminen 12. Määritä muut kohdat kuten [Pääll. pap. tyyppi], [Paperin väri], [Rei'itetty/ei rei'itetty], [Teksturoitu/ei], [Kopioi 2-puolisena] ja [Käytä autom. pap.valintaa] tarpeen mukaan. Jos muutat kohtia [Pääll. pap. tyyppi], [Paperin väri], [Rei'itetty/ei rei'itetty] tai [Teksturoitu/ei] ja painat [OK], saat ilmoituksen [Lisäasetukset]-valikon tietojen alustamisesta. Ota asetusten muutokset käyttöön valitsemalla [Muuta]. Peruuta asetukset valitsemalla [Älä muuta]. 13. Paina [OK]. 14. Paina [Poistu]. 15. Paina [Paperiasetukset]. Voit sulkea [Kasetin paperiasetus] -näytön myös painamalla [Poistu]. Jos käytät kiiltävää paperia, valitse [Kiiltävä] kohdassa [Pääll. pap. tyyppi]. Jos haluat käyttää mattapaperia (esimerkiksi himmeää, silkki- tai satiinipintaista paperia), valitse [Matta] kohdasta [Pääll. pap. tyyppi]. Lisätietoja omista paperiasetuksista, katso Paper Settings. Lisätietoja [Lisäasetukset]-toiminnosta saat laitteen pääkäyttäjältä. Uuden oman paperin tallentaminen omaa paperia muokkaamalla Voit muokata tallennettuja omia paperiasetuksia ja tallentaa niitä uusina omina paperiasetuksina. Toiminto on kätevä, kun tallennetaan paperia, joka on samaa tyyppiä mutta eri kokoa kuin olemassaoleva paperi. Muutetuista asetuksista riippuen tallennetun uuden oman paperin lisätiedot ovat seuraavat: Kun valitun oman paperin asetuksia ei ole muutettu: Kaikki valitun paperin asetukset ([Paperin nimi], [Paperikoko], [Paperin paino] ja [Paperityyppi], mukaan lukien väriohjaimelle tarkoitetut ominaisuudet), kopioidaan nyt tallennettavalle omalle paperille. Kun valitun oman paperin seuraavia asetuksia muutetaan: [Paperin nimi], [Paperikoko], [Kopioi 2- puolisena], [Käytä autom. pap.valintaa] tai [Lisäasetukset]: Muutokset otetaan käyttöön uudelle omalle paperille. Kun valitun oman paperin seuraavia asetuksia muutetaan: [Paperin paino], [Paperityyppi], [Pääll. pap. tyyppi], [Paperin väri], [Rei'itetty/ei rei'itetty] tai [Teksturoitu/ei]: Muutokset otetaan käyttöön uudelle omalle paperille ja lisäasetukset palautetaan oletusarvoihinsa asetuksien muutosten perusteella. Kun tehdään muutoksia paperihakemistoon tallennettuun omaan paperiin, voit muuttaa seuraavia asetuksia: [Paperin nimi], [Paperikoko], [Kopioi 2-puolisena] ja [Käytä autom. pap.valintaa]. Voit vahvistaa tuotenimen ja tietojen version kohdasta [Tuotenimi pap.hakemistossa]. 88

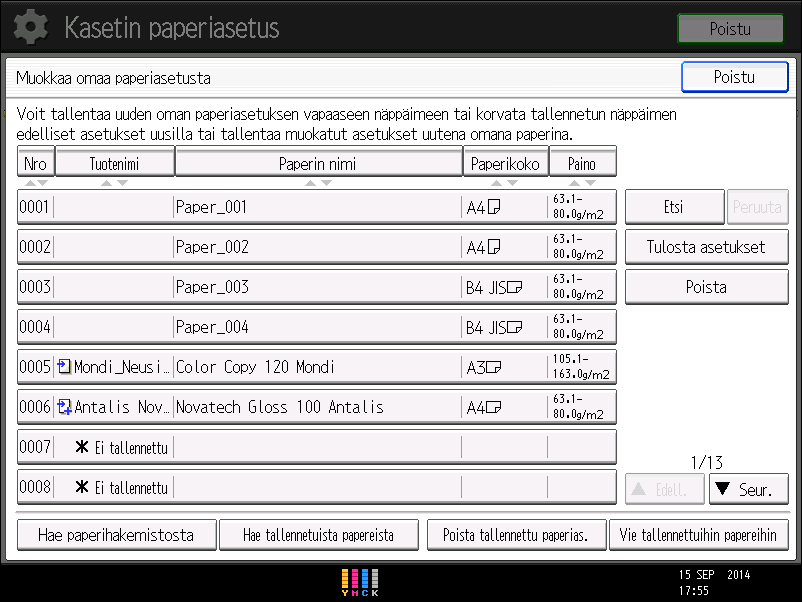

91 Oman paperiasetuksen tallentaminen 1. Paina [Paperiasetukset]. DER Paina [Muokkaa omaa paperiasetusta]. 3. Valitse numero, jonka tila on [ Ei tallennettu]. Selaa luetteloa näppäimillä [ Edell.][ Seur.]. 4. Paina [Käytä valmista omaa paperiasetusta]. 5. Valitse oma paperiasetus, jota haluat muuttaa. 6. Paina [OK]. 7. Muuta oman paperin asetuksia (kuten paperin nimi, koko ja tyyppi) tarvittavalla tavalla. Jos muutat kohtia [Paperin paino], [Paperityyppi], [Pääll. pap. tyyppi], [Paperin väri], [Rei'itetty/ei rei'itetty] tai [Teksturoitu/ei]ja painat [OK], saat ilmoituksen [Lisäasetukset]-valikon tietojen alustamisesta. Ota asetusten muutokset käyttöön valitsemalla [Muuta]. Peruuta asetukset valitsemalla [Älä muuta]. 8. Paina [OK]. 9. Paina [Poistu]. 10. Paina [Paperiasetukset]. Voit sulkea [Kasetin paperiasetus] -näytön myös painamalla [Poistu]. Lisätietoja omista paperiasetuksista, katso Paper Settings. 89
