1 Tietoja langattoman lähiverkon käyttäjille Русский Norsk Dansk Polski Magyar Čeština Svenska Lue tämä opas huolellisesti ennen laitteen käyttämistä ja pidä se tallessa.

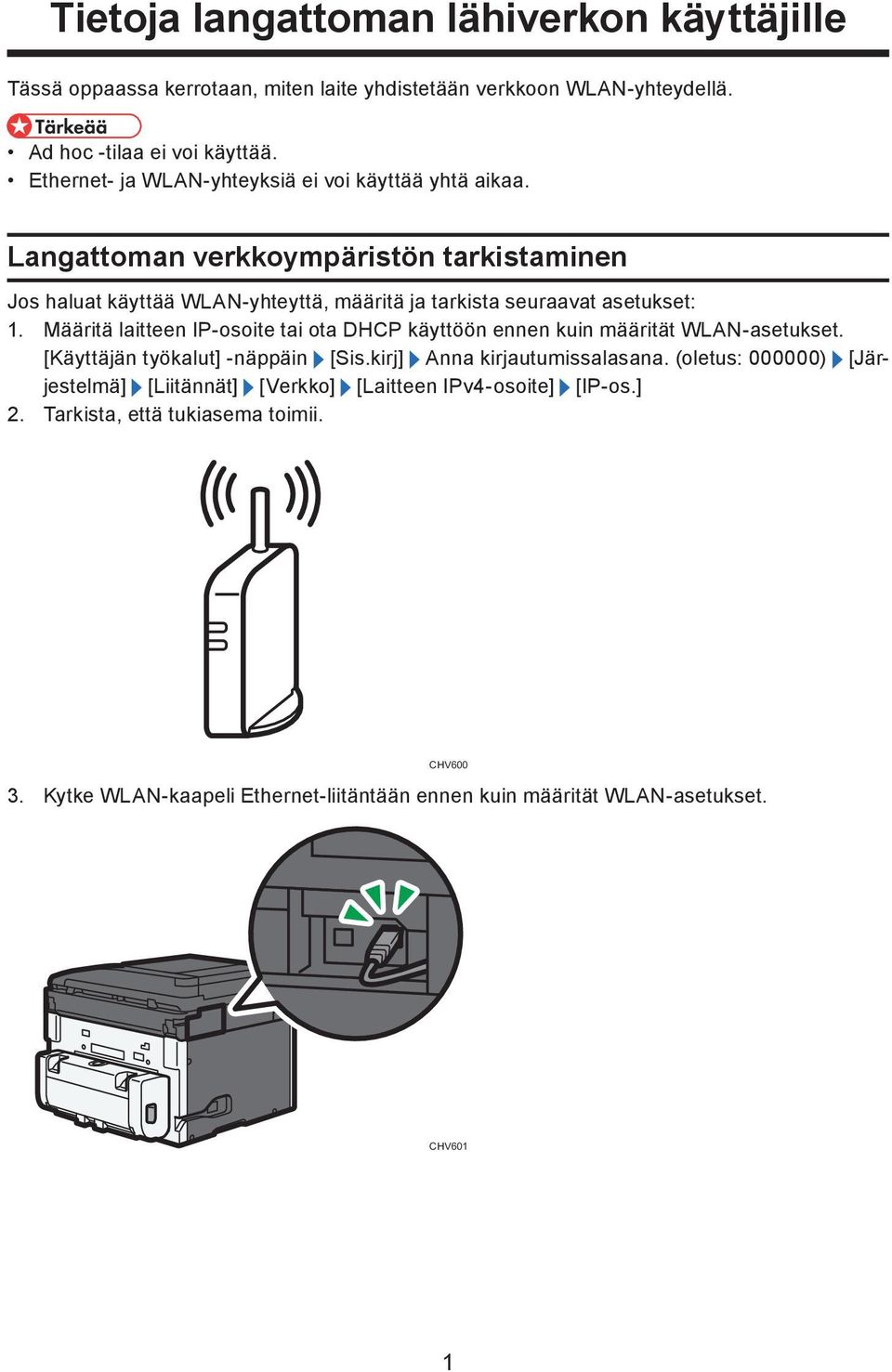

2 Tietoja langattoman lähiverkon käyttäjille Tässä oppaassa kerrotaan, miten laite yhdistetään verkkoon WLAN-yhteydellä. Ad hoc -tilaa ei voi käyttää. Ethernet- ja WLAN-yhteyksiä ei voi käyttää yhtä aikaa. Langattoman verkkoympäristön tarkistaminen Jos haluat käyttää WLAN-yhteyttä, määritä ja tarkista seuraavat asetukset: 1. Määritä laitteen IP-osoite tai ota DHCP käyttöön ennen kuin määrität WLAN-asetukset. [Käyttäjän työkalut] -näppäin [Sis.kirj] Anna kirjautumissalasana. (oletus: ) [Järjestelmä] [Liitännät] [Verkko] [Laitteen IPv4-osoite] [IP-os.] 2. Tarkista, että tukiasema toimii. CHV Kytke WLAN-kaapeli Ethernet-liitäntään ennen kuin määrität WLAN-asetukset. CHV601 1

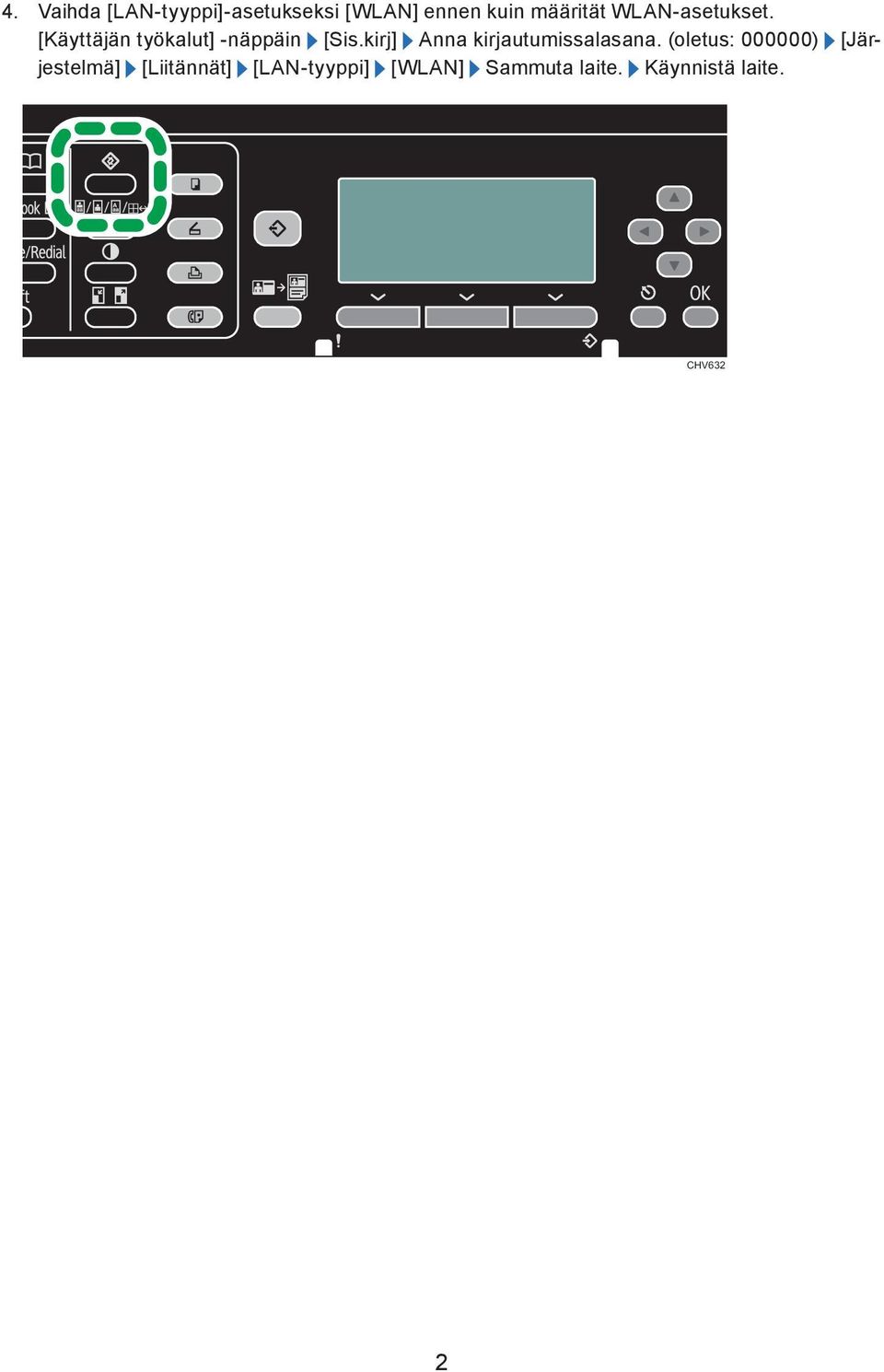

3 4. Vaihda [LAN-tyyppi]-asetukseksi [WLAN] ennen kuin määrität WLAN-asetukset. [Käyttäjän työkalut] -näppäin [Sis.kirj] Anna kirjautumissalasana. (oletus: ) [Järjestelmä] [Liitännät] [LAN-tyyppi] [WLAN] Sammuta laite. Käynnistä laite. CHV632 2

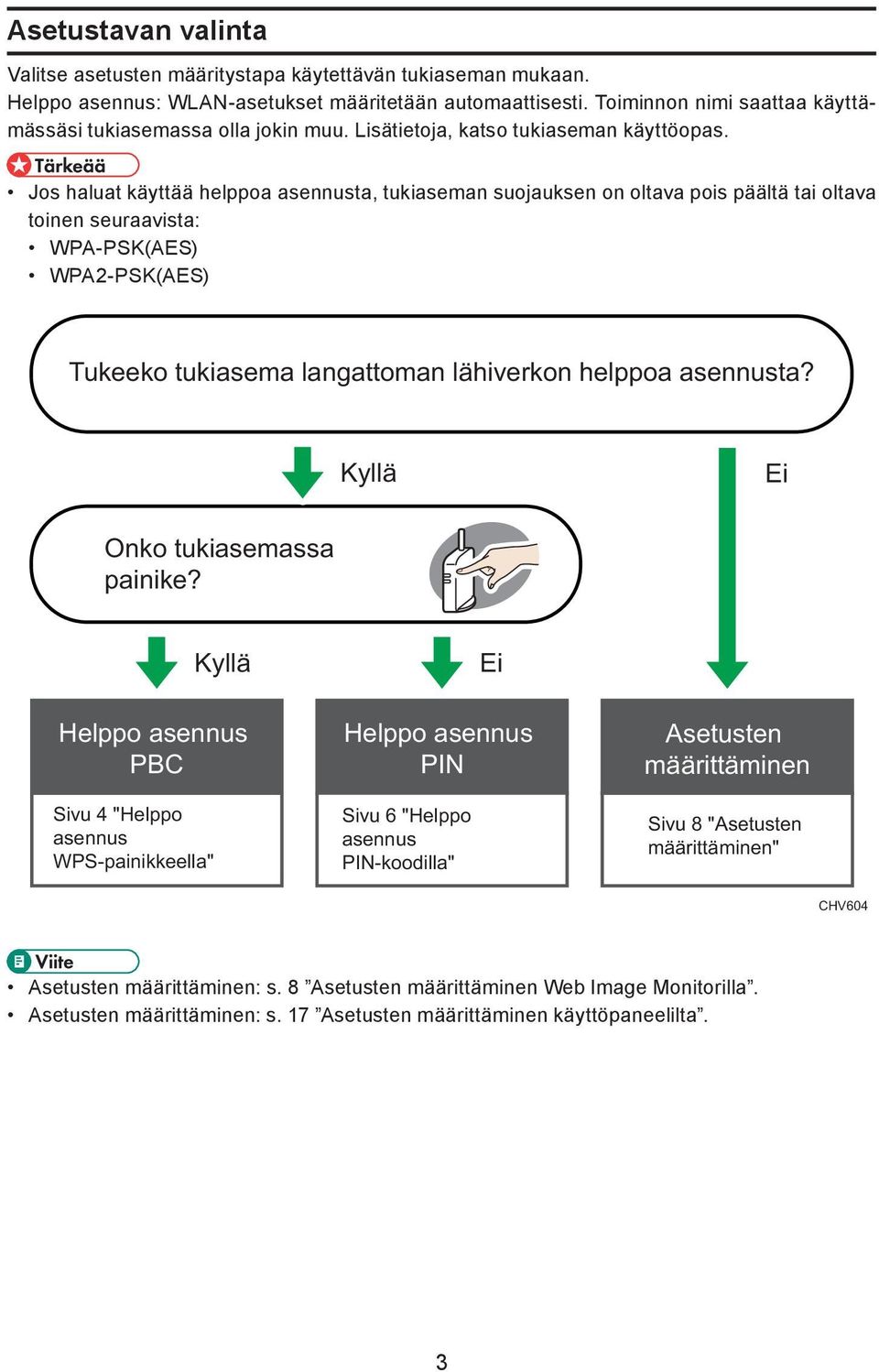

4 Asetustavan valinta Valitse asetusten määritystapa käytettävän tukiaseman mukaan. Helppo asennus: WLAN-asetukset määritetään automaattisesti. Toiminnon nimi saattaa käyttämässäsi tukiasemassa olla jokin muu. Lisätietoja, katso tukiaseman käyttöopas. Jos haluat käyttää helppoa asennusta, tukiaseman suojauksen on oltava pois päältä tai oltava toinen seuraavista: WPA-PSK(AES) WPA2-PSK(AES) Tukeeko tukiasema langattoman lähiverkon helppoa asennusta? Kyllä Ei Onko tukiasemassa painike? Helppo asennus PBC Sivu 4 "Helppo asennus WPS-painikkeella" Kyllä Helppo asennus PIN Sivu 6 "Helppo asennus PIN-koodilla" Ei Asetusten määrittäminen Sivu 8 "Asetusten määrittäminen" CHV604 Asetusten määrittäminen: s. 8 Asetusten määrittäminen Web Image Monitorilla. Asetusten määrittäminen: s. 17 Asetusten määrittäminen käyttöpaneelilta. 3

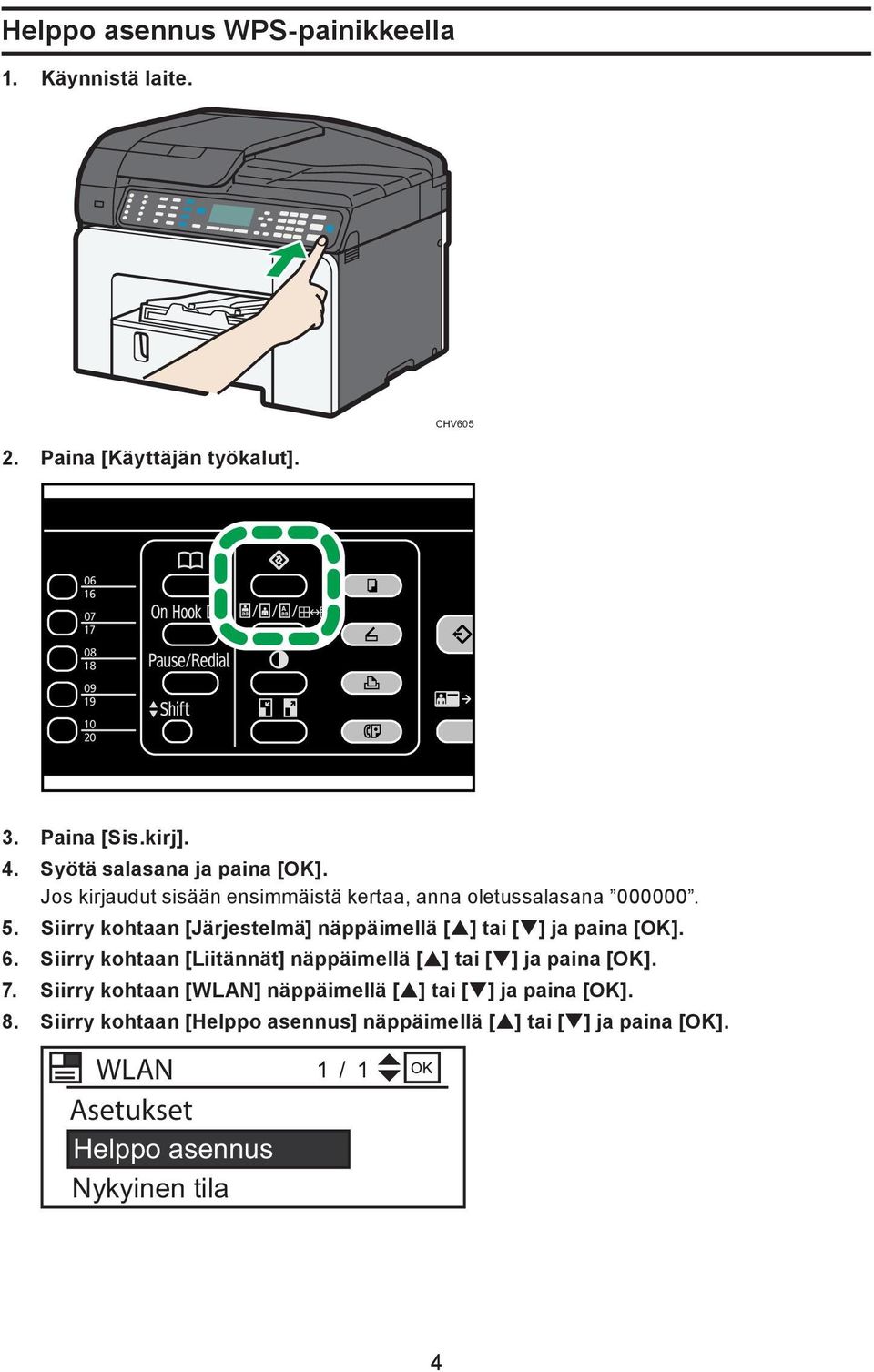

5 Helppo asennus WPS-painikkeella 1. Käynnistä laite. 2. Paina [Käyttäjän työkalut]. CHV Paina [Sis.kirj]. 4. Syötä salasana ja paina [OK]. Jos kirjaudut sisään ensimmäistä kertaa, anna oletussalasana Siirry kohtaan [Järjestelmä] näppäimellä [ ] tai [ ] ja paina [OK]. 6. Siirry kohtaan [Liitännät] näppäimellä [ ] tai [ ] ja paina [OK]. 7. Siirry kohtaan [WLAN] näppäimellä [ ] tai [ ] ja paina [OK]. 8. Siirry kohtaan [Helppo asennus] näppäimellä [ ] tai [ ] ja paina [OK]. WLAN Asetukset Helppo asennus Nykyinen tila 1/1 4

6 9. Paina tukiaseman WPS-painiketta. WPS CHV Siirry kohtaan [PBC] näppäimellä [ ] tai [ ] ja paina [OK]. Helppo asennus: PBC 1/1 PIN Jos yhteyden muodostaminen onnistuu, näytetään Yhteys tukiasemaan onnistui. Jos yhteyden muodostaminen epäonnistuu, näytetään Yhteys tukiasemaan epäonnistui. Jos yhteyden muodostaminen epäonnistuu, palaa vaiheeseen 8. Jos ongelma jatkuu edelleen, tarkista tukiaseman toiminta. Jos tukiasema toimii, mutta yhteyden muodostaminen ei onnistu, ota yhteyttä huoltoon. Jos tukiasemaa ei löydy 120 sekunnin kuluessa, haku aikakatkaistaan. 5

7 Helppo asennus PIN-koodilla 1. Käynnistä laite. CHV Paina [Käyttäjän työkalut]. 3. Paina [Sis.kirj]. 4. Syötä salasana ja paina [OK]. Jos kirjaudut sisään ensimmäistä kertaa, anna oletussalasana Siirry kohtaan [Järjestelmä] näppäimellä [ ] tai [ ] ja paina [OK]. 6. Siirry kohtaan [Liitännät] näppäimellä [ ] tai [ ] ja paina [OK]. 7. Siirry kohtaan [WLAN] näppäimellä [ ] tai [ ] ja paina [OK]. 8. Siirry kohtaan [Helppo asennus] näppäimellä [ ] tai [ ] ja paina [OK]. WLAN Asetukset Helppo asennus Nykyinen tila 1/1 6

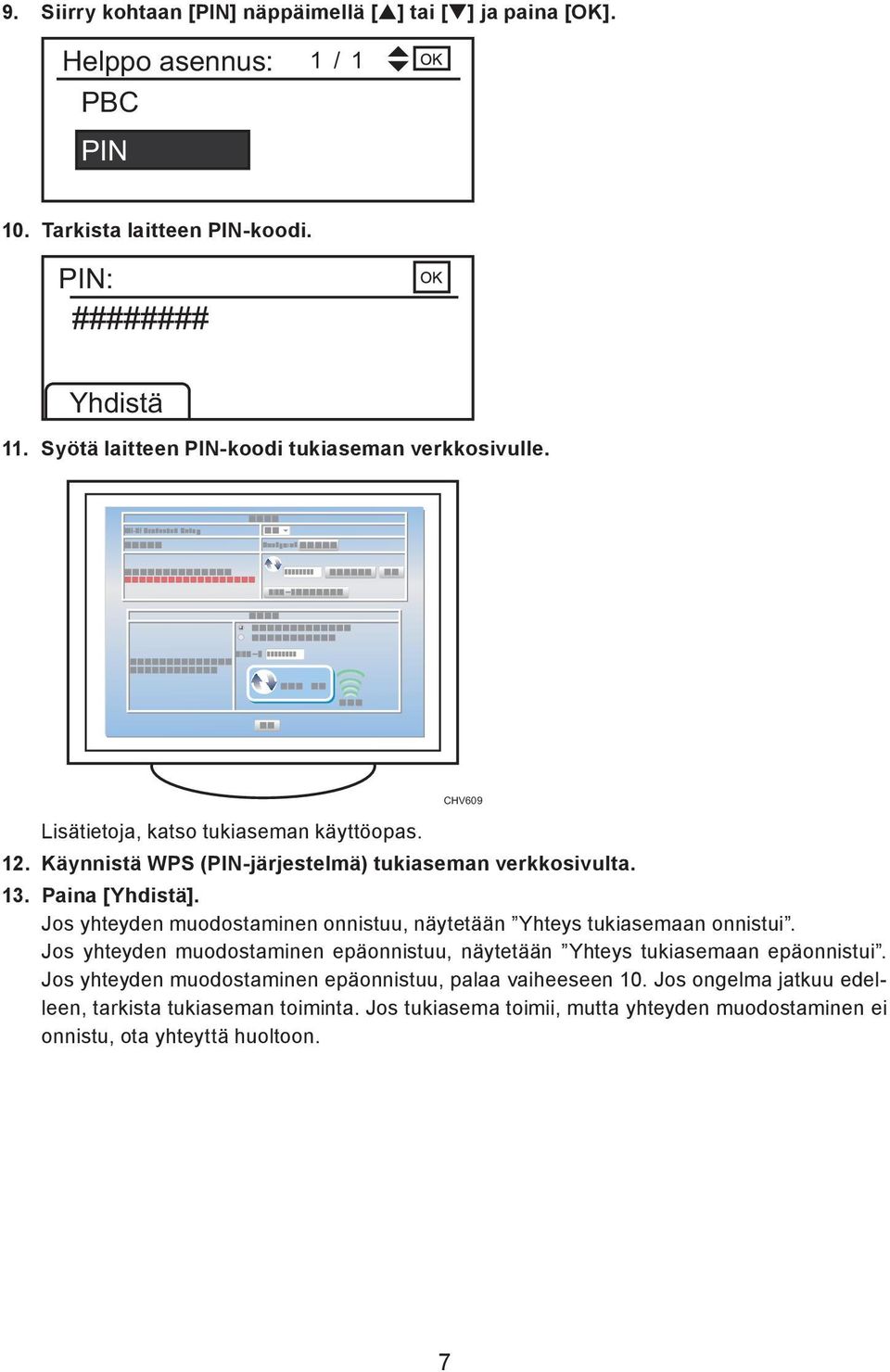

8 9. Siirry kohtaan [PIN] näppäimellä [ ] tai [ ] ja paina [OK]. Helppo asennus: PBC 1/1 PIN 10. Tarkista laitteen PIN-koodi. PIN: Yhdistä 11. Syötä laitteen PIN-koodi tukiaseman verkkosivulle. Lisätietoja, katso tukiaseman käyttöopas. CHV Käynnistä WPS (PIN-järjestelmä) tukiaseman verkkosivulta. 13. Paina [Yhdistä]. Jos yhteyden muodostaminen onnistuu, näytetään Yhteys tukiasemaan onnistui. Jos yhteyden muodostaminen epäonnistuu, näytetään Yhteys tukiasemaan epäonnistui. Jos yhteyden muodostaminen epäonnistuu, palaa vaiheeseen 10. Jos ongelma jatkuu edelleen, tarkista tukiaseman toiminta. Jos tukiasema toimii, mutta yhteyden muodostaminen ei onnistu, ota yhteyttä huoltoon. 7

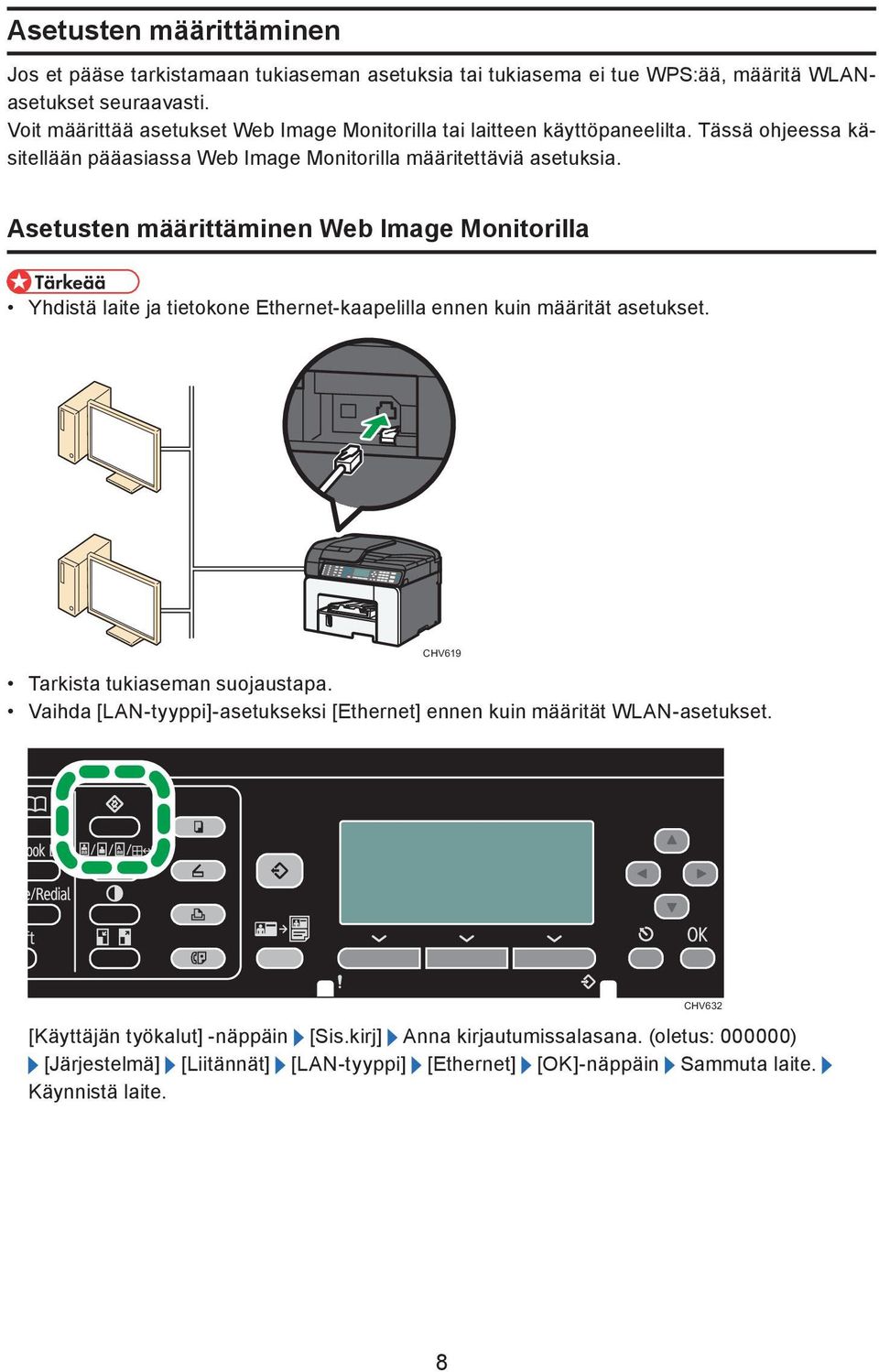

9 Asetusten määrittäminen Jos et pääse tarkistamaan tukiaseman asetuksia tai tukiasema ei tue WPS:ää, määritä WLANasetukset seuraavasti. Voit määrittää asetukset Web Image Monitorilla tai laitteen käyttöpaneelilta. Tässä ohjeessa käsitellään pääasiassa Web Image Monitorilla määritettäviä asetuksia. Asetusten määrittäminen Web Image Monitorilla Yhdistä laite ja tietokone Ethernet-kaapelilla ennen kuin määrität asetukset. Tarkista tukiaseman suojaustapa. Vaihda [LAN-tyyppi]-asetukseksi [Ethernet] ennen kuin määrität WLAN-asetukset. CHV619 [Käyttäjän työkalut] -näppäin [Sis.kirj] Anna kirjautumissalasana. (oletus: ) [Järjestelmä] [Liitännät] [LAN-tyyppi] [Ethernet] [OK]-näppäin Sammuta laite. Käynnistä laite. CHV632 8

10 Tarkista laitteen IP-osoite. 1 2 [Käyttäjän työkalut] -näppäin (1) [Järjestelmä] [Liitännät] [Verkko] [Laitteen IPV4-osoite] [Määritä] [IP-os.] [Poistu]-näppäin (2) Paneeli palaa aloitusnäyttöön. IPv4-osoite : 1/1 Autom. haku (DHCP) Määritä IP-os. Aliv. p. Mac-os. CHV654 9

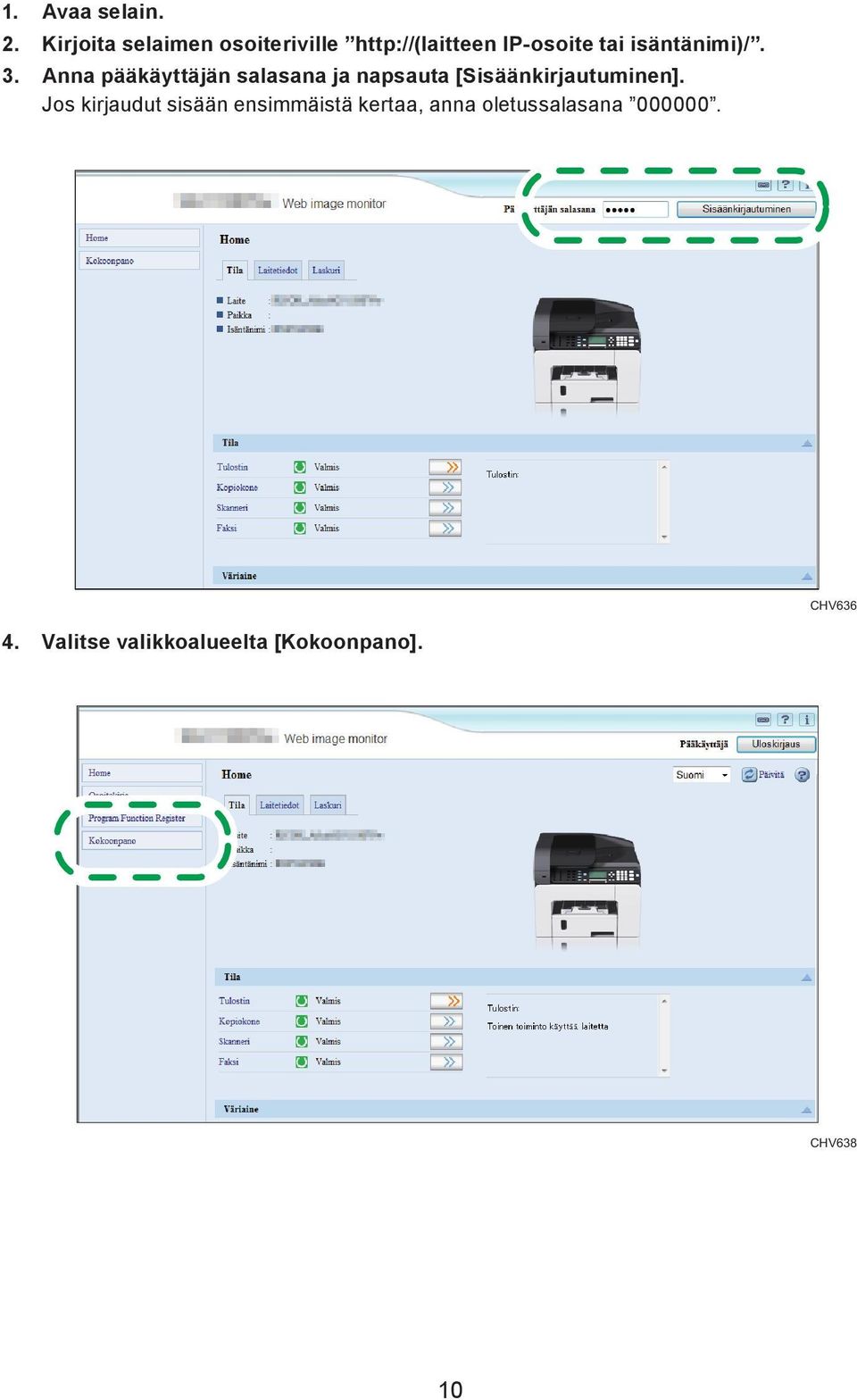

11 1. Avaa selain. 2. Kirjoita selaimen osoiteriville IP-osoite tai isäntänimi)/. 3. Anna pääkäyttäjän salasana ja napsauta [Sisäänkirjautuminen]. Jos kirjaudut sisään ensimmäistä kertaa, anna oletussalasana CHV Valitse valikkoalueelta [Kokoonpano]. CHV638 10

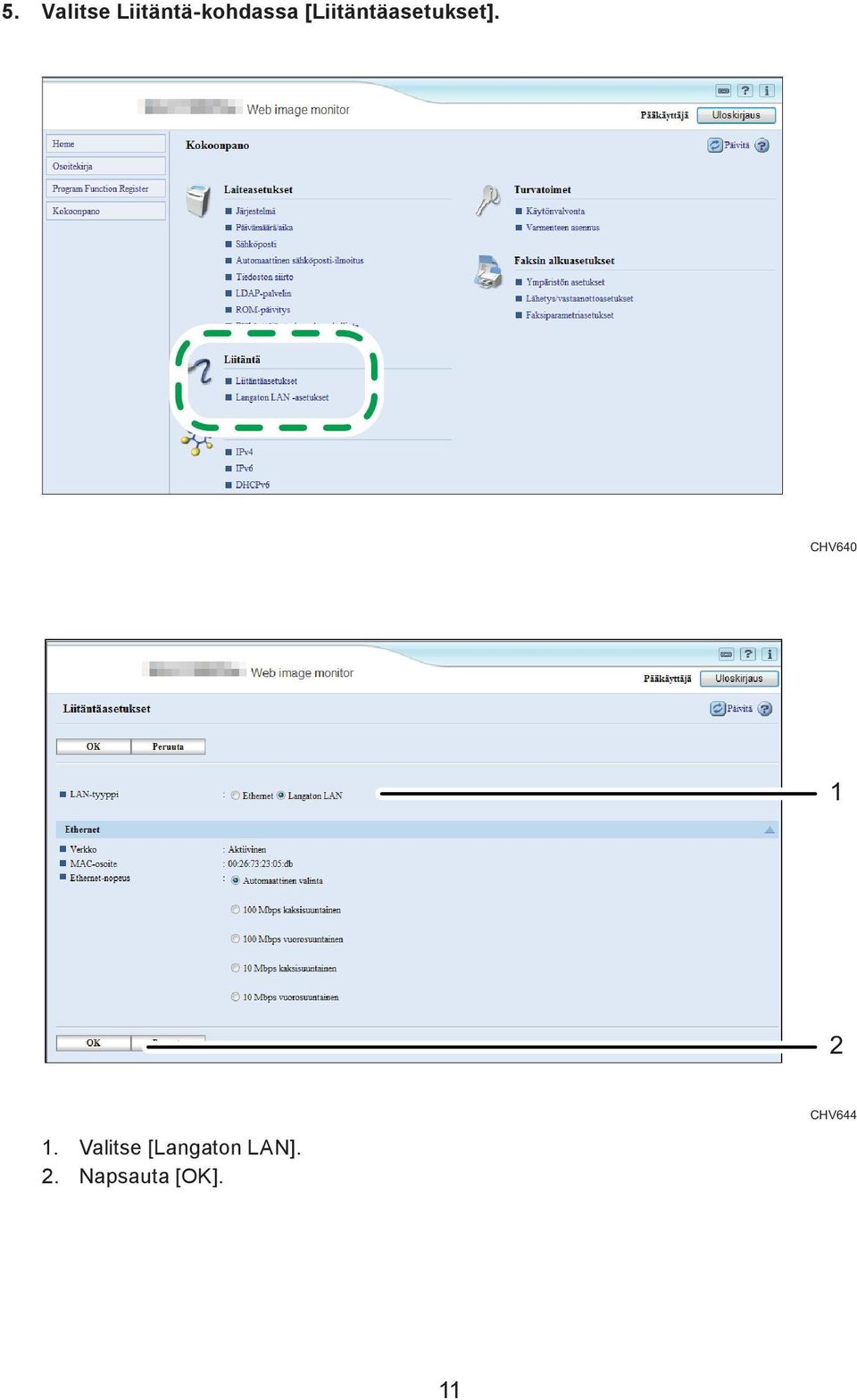

12 5. Valitse Liitäntä-kohdassa [Liitäntäasetukset]. CHV CHV Valitse [Langaton LAN]. 2. Napsauta [OK]. 11

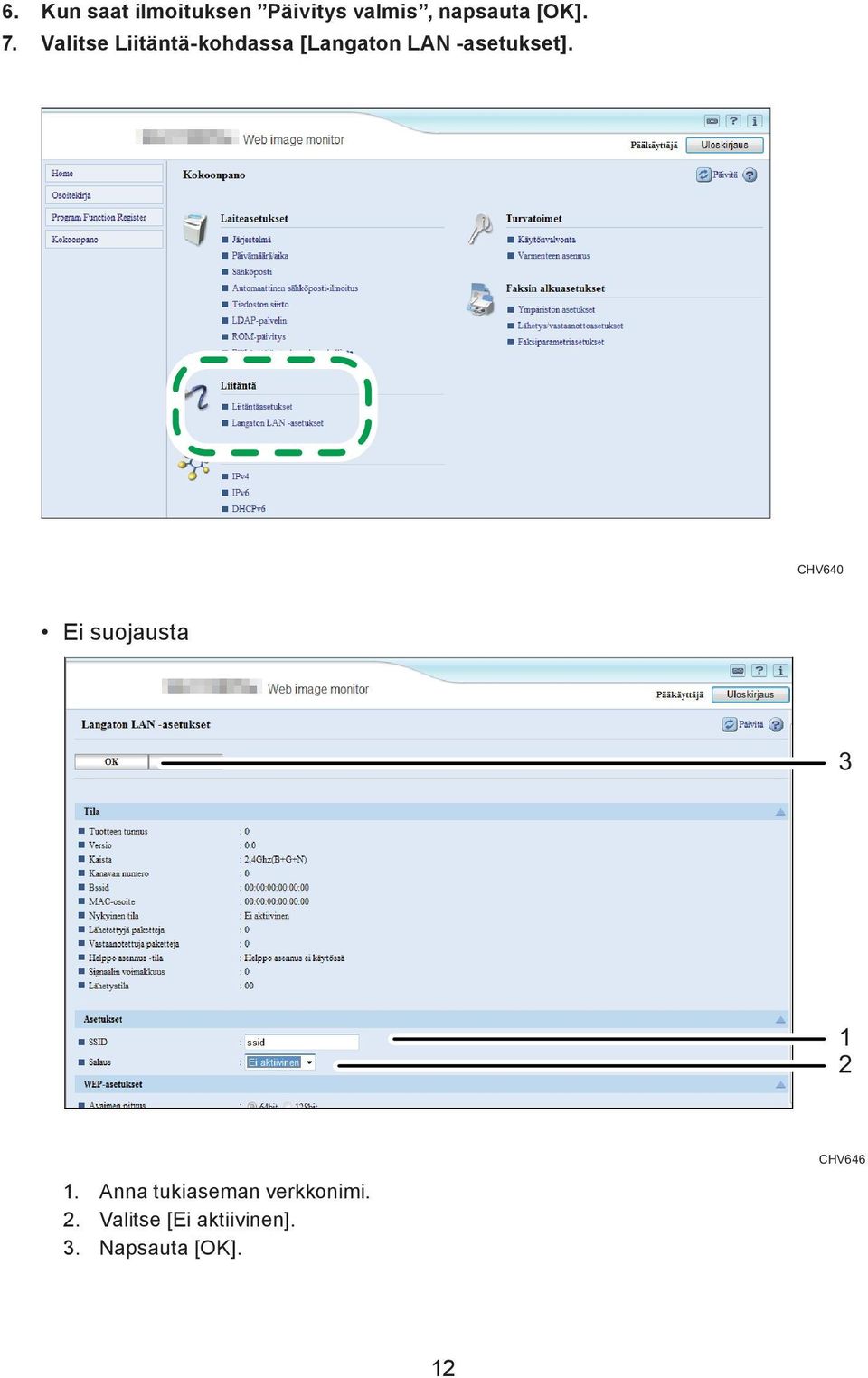

13 6. Kun saat ilmoituksen Päivitys valmis, napsauta [OK]. 7. Valitse Liitäntä-kohdassa [Langaton LAN -asetukset]. CHV640 Ei suojausta CHV Anna tukiaseman verkkonimi. 2. Valitse [Ei aktiivinen]. 3. Napsauta [OK]. 12

14 WEP-suojaus CHV Anna tukiaseman verkkonimi. 2. Valitse [WEP]. 3. Anna tukiaseman salasana. Määritä tarvittaessa muut asetukset. 4. Napsauta [OK]. 13

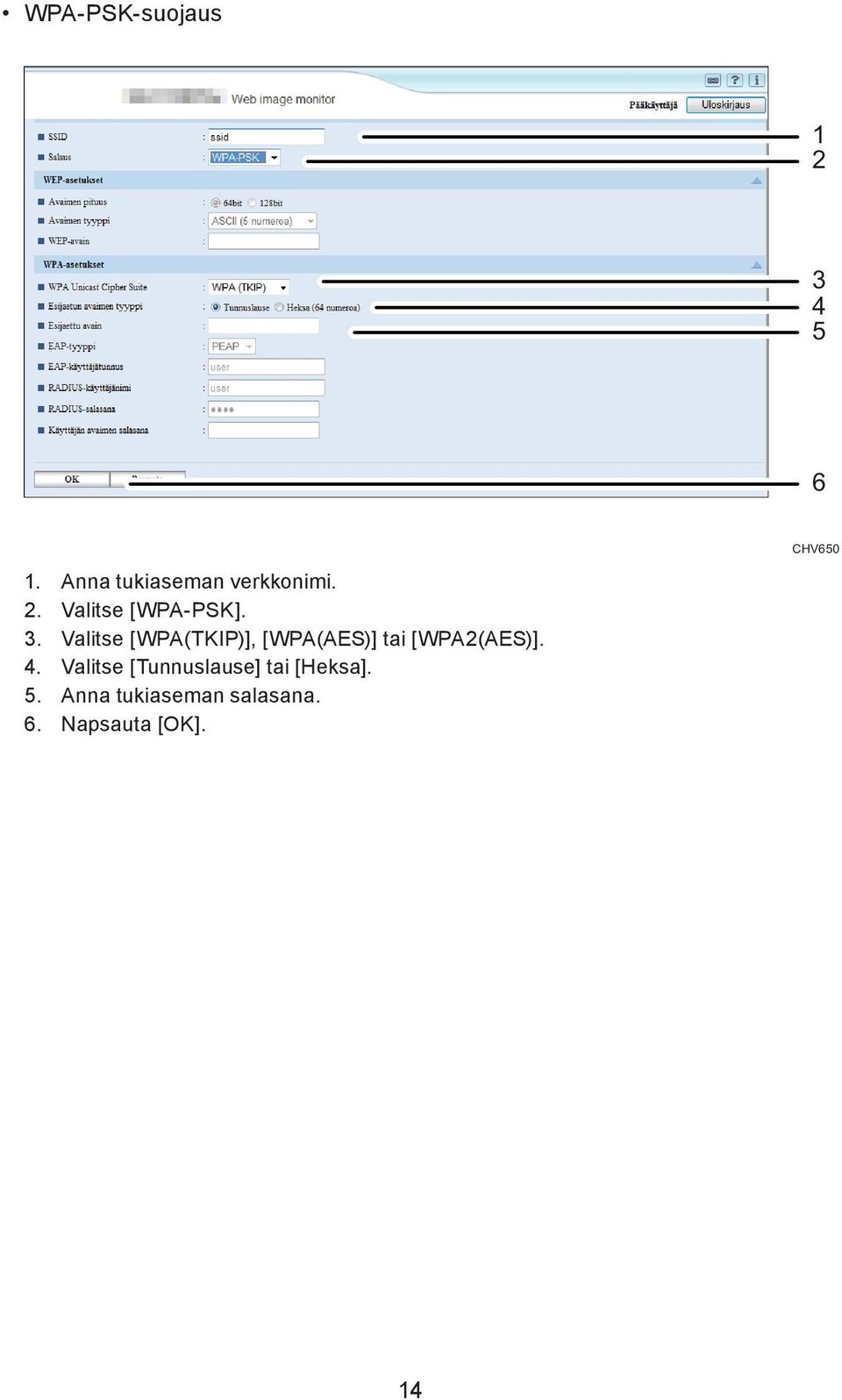

15 WPA-PSK-suojaus CHV Anna tukiaseman verkkonimi. 2. Valitse [WPA-PSK]. 3. Valitse [WPA(TKIP)], [WPA(AES)] tai [WPA2(AES)]. 4. Valitse [Tunnuslause] tai [Heksa]. 5. Anna tukiaseman salasana. 6. Napsauta [OK]. 14

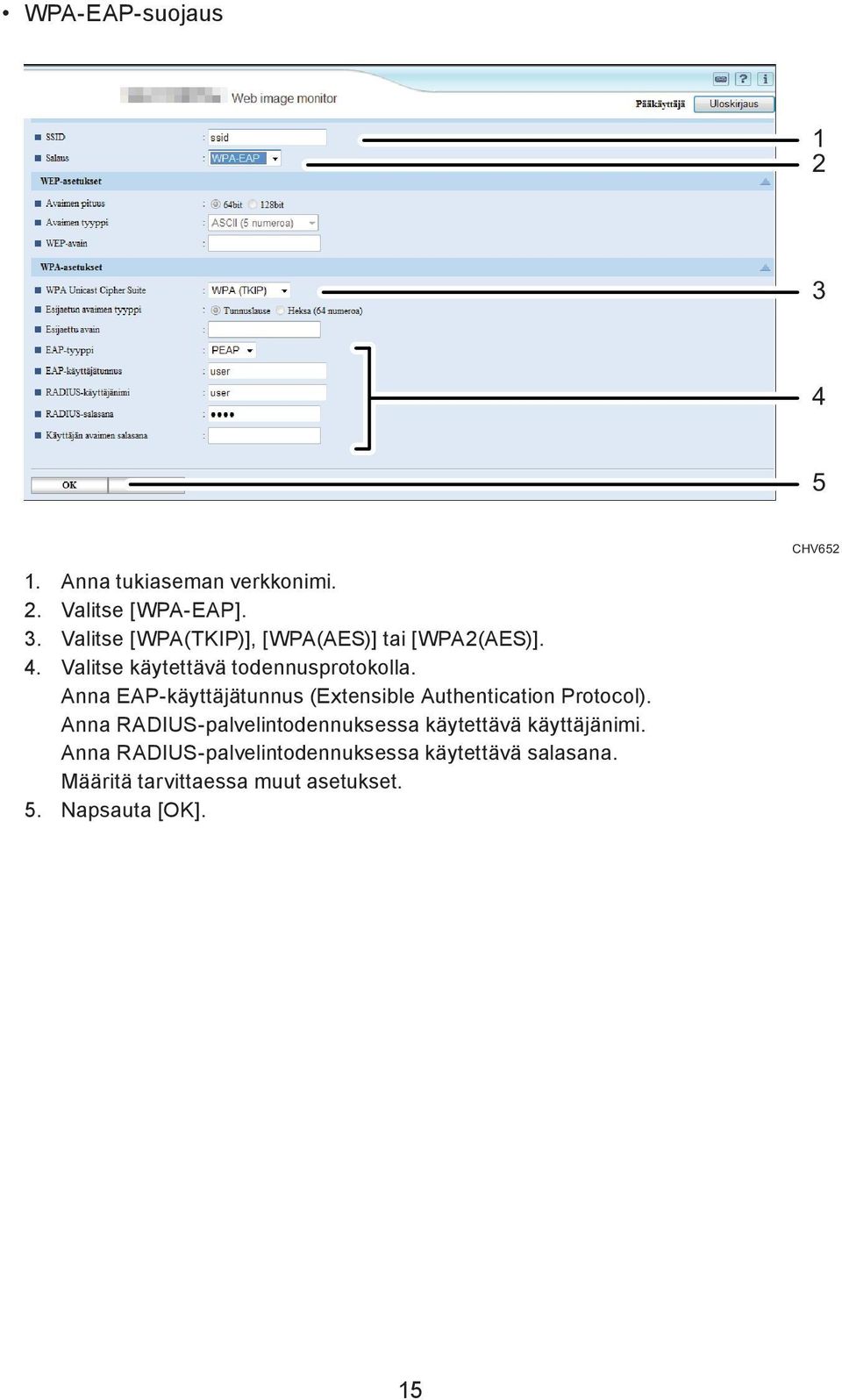

16 WPA-EAP-suojaus CHV Anna tukiaseman verkkonimi. 2. Valitse [WPA-EAP]. 3. Valitse [WPA(TKIP)], [WPA(AES)] tai [WPA2(AES)]. 4. Valitse käytettävä todennusprotokolla. Anna EAP-käyttäjätunnus (Extensible Authentication Protocol). Anna RADIUS-palvelintodennuksessa käytettävä käyttäjänimi. Anna RADIUS-palvelintodennuksessa käytettävä salasana. Määritä tarvittaessa muut asetukset. 5. Napsauta [OK]. 15

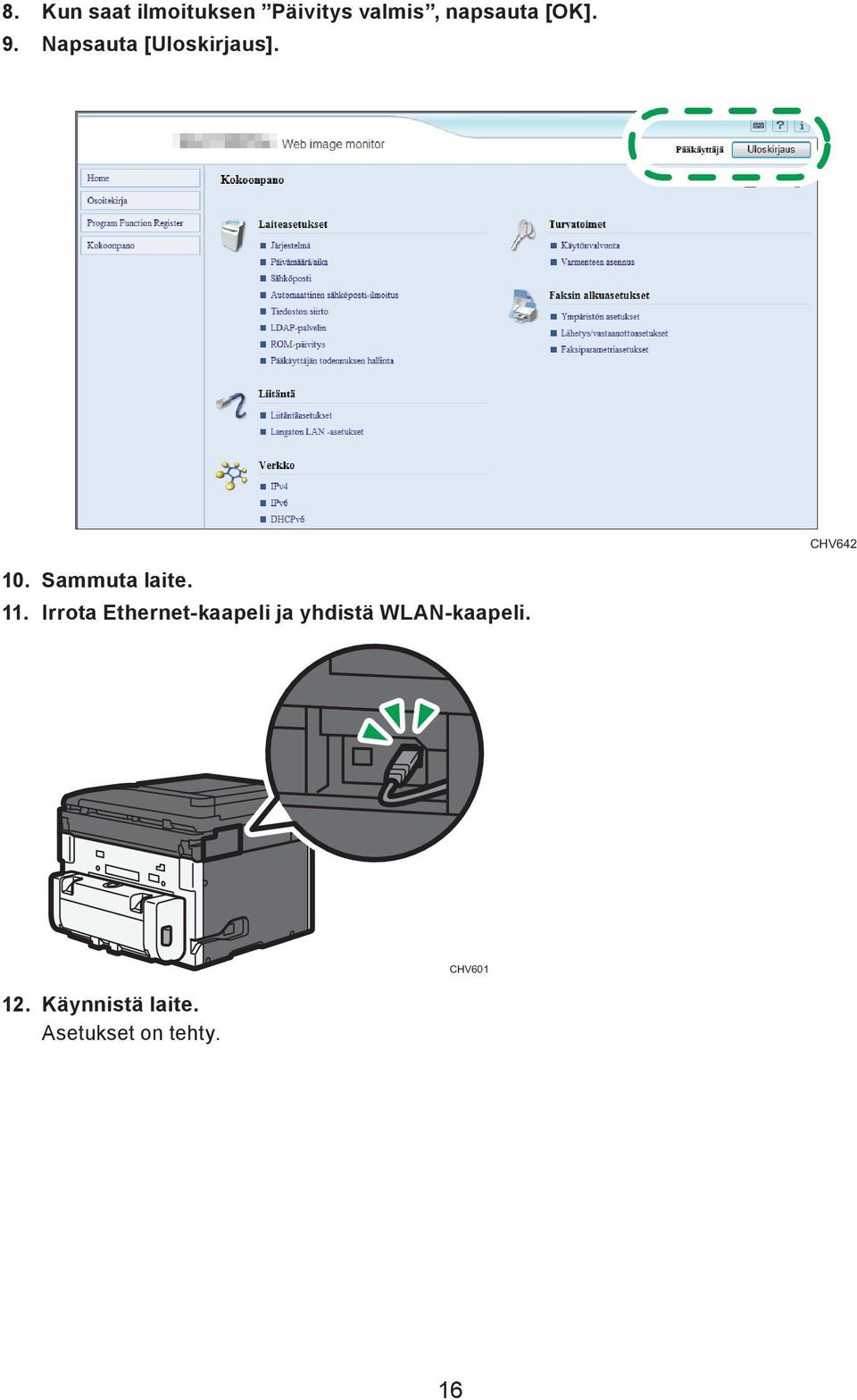

17 8. Kun saat ilmoituksen Päivitys valmis, napsauta [OK]. 9. Napsauta [Uloskirjaus]. CHV Sammuta laite. 11. Irrota Ethernet-kaapeli ja yhdistä WLAN-kaapeli. 12. Käynnistä laite. Asetukset on tehty. CHV601 16

18 Asetusten määrittäminen käyttöpaneelilta Vaihda [LAN-tyyppi]-asetukseksi [WLAN] ennen kuin määrität WLAN-asetukset. Lisätietoja, katso Käyttäjän opas. 1. Muuta verkkoliitäntäasetukset. [Käyttäjän työkalut] -näppäin [Sis.kirj] Anna kirjautumissalasana. (oletus: ) [Järjestelmä] [Liitännät] [LAN-tyyppi] [WLAN] [OK]-näppäin Sammuta laite. Käynnistä laite. 2. Määritä WLAN-asetukset. [Käyttäjän työkalut] -näppäin [Sis.kirj] Anna kirjautumissalasana. (oletus: ) [Järjestelmä] [Liitännät] [WLAN] [Asetukset ]* [OK]-näppäin Sammuta laite. Käynnistä laite. * Määritä seuraavat asetukset kohdassa [ Asetukset]. SSID Salaus Maakoodi CHV632 Anna tukiaseman verkkonimi. Valitse suojauksen tyyppi käyttöympäristön mukaan ja määritä salasana. Määritä Maakoodi-asetus. 17

19 Tilan tarkistaminen [Käyttäjän työkalut] -näppäin [Järjestelmä] [Liitännät] [WLAN] [Nykyinen tila] [Tila] CHV FI FI J B
