SIMPLY CLEVER. ŠKODA Yeti KÄYTTÖOHJEKIRJA

Transkriptio

1 SIMPLY CLEVER ŠKODA Yeti KÄYTTÖOHJEKIRJA

2

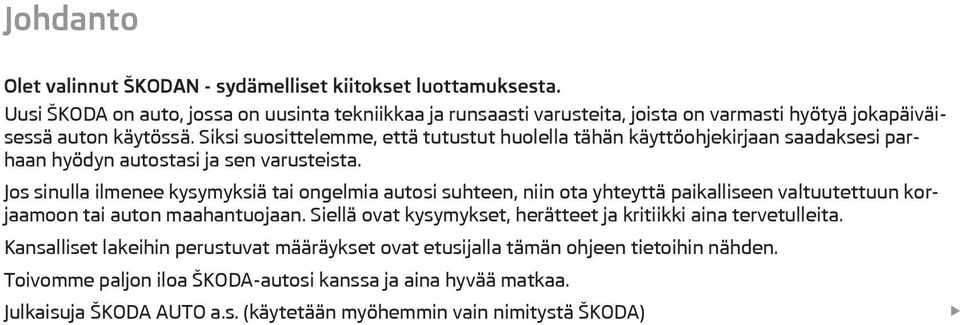

3 Johdanto Olet valinnut ŠKODAN - sydämelliset kiitokset luottamuksesta. Uusi ŠKODA on auto, jossa on uusinta tekniikkaa ja runsaasti varusteita, joista on varmasti hyötyä jokapäiväisessä auton käytössä. Siksi suosittelemme, että tutustut huolella tähän käyttöohjekirjaan saadaksesi parhaan hyödyn autostasi ja sen varusteista. Jos sinulla ilmenee kysymyksiä tai ongelmia autosi suhteen, niin ota yhteyttä paikalliseen valtuutettuun korjaamoon tai auton maahantuojaan. Siellä ovat kysymykset, herätteet ja kritiikki aina tervetulleita. Kansalliset lakeihin perustuvat määräykset ovat etusijalla tämän ohjeen tietoihin nähden. Toivomme paljon iloa ŠKODA-autosi kanssa ja aina hyvää matkaa. Julkaisuja ŠKODA AUTO a.s. (käytetään myöhemmin vain nimitystä ŠKODA)

4 2 Johdanto Auton asiapaperit Auton asiakirjoihin kuuluvat tämä Käsikirja, Huoltokaavio sekä Ohjeita matkalle. Sitäpaitsi mukana voi olla automallin ja varustuksen mukaan erilaisia ohjeita ja lisätietoja (esim. radion käyttöohje). Jos jokin edellä mainituista julkaisuista puuttuu, käänny Škoda-liikkeen puoleen. Siellä autetaan mielellään. Pitää ottaa huomioon, että auton tekniset asiakirjat ovat aina etusijalla näiden käyttöohjekirjojen tietoihin nähden. Käyttöohjekirja Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Näin ollen sinun autossasi ei ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Katso oman autosi varustetaso kauppasopimukseen liittyvistä asiakirjoista, jonka olet saanut auton hankinnan yhteydessä. Lisätietoja saat ŠKODA-liikkeestä. Kuvat voivat poiketa autostasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi informaatioksi. Käyttöä koskevien informaatioiden lisäksi käyttöohjekirja sisältää tärkeitä käyttö- ja hoito-ohjeita oman turvallisuutesi vuoksi ja autosi arvon säilymiseksi. Kirjassa on arvokkaita vihjeitä ja neuvoja. Ohjeissa neuvotaan, miten voit ajaa turvallisesti, taloudellisesti ja ympäristöystävällisesti. Turvallisuussyistä on ehdottomasti otettava huomioon myös varusteita, muutoksia ja varaosia koskevat informaatiot Sivu 199. Mutta myös muut tämän käyttöohjekirjan luvut ovat tärkeitä, sillä auton asiallinen käyttö auttaa - säännöllisen hoidon ja huollon lisäksi - arvon säilymiseen ja on sitä paitsi monissa tapauksissa edellytyksenä takuukorvausvaatimuksille. auton tiedot; huollon ajankohdat; katsauksen huoltotöistä; huoltotodistuksen; ŠkodaAjoturvan (koskee vain joitakin maita); Ohjeet takuuajalle. Takuukorvausvaatimuksen edellytyksenä on vahvistus tehdyistä huoltotöistä. Kun viet autosi huoltoon, ota huoltovihko mukaan. Jos huoltovihko on kadonnut tai huonokuntoinen, käänny sen huoltoliikkeen puoleen, jossa autosi säännöllisesti huolletaan. Sieltä saat uuden huoltovihon, johon on vahvistettu aikaisemmin tehdyt huoltotyöt. Neuvoja matkalle Sisältää joidenkin maiden tärkeitä puhelinnumeroja sekä ŠKODA-maahantuojien ja -huoltoliikkeiden osoitteet ja puhelinnumerot. Huoltovihko sisältää:

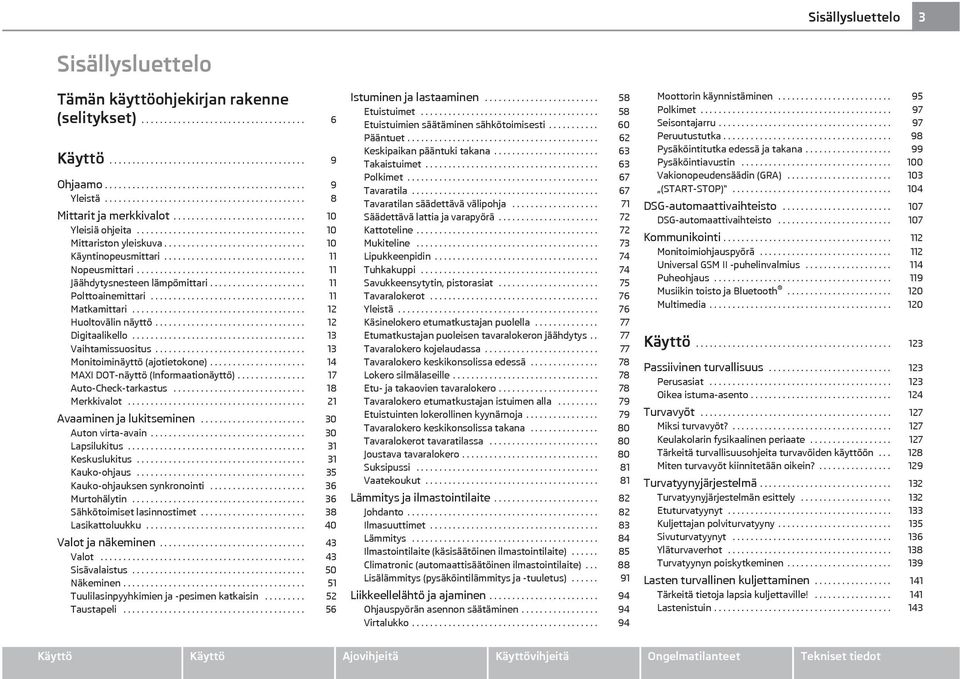

5 Sisällysluettelo 3 Sisällysluettelo Tämän käyttöohjekirjan rakenne (selitykset) Käyttö Ohjaamo Yleistä Mittarit ja merkkivalot Yleisiä ohjeita Mittariston yleiskuva Käyntinopeusmittari Nopeusmittari Jäähdytysnesteen lämpömittari Polttoainemittari Matkamittari Huoltovälin näyttö Digitaalikello Vaihtamissuositus Monitoiminäyttö (ajotietokone) MAXI DOT-näyttö (Informaationäyttö) Auto-Check-tarkastus Merkkivalot Avaaminen ja lukitseminen Auton virta-avain Lapsilukitus Keskuslukitus Kauko-ohjaus Kauko-ohjauksen synkronointi Murtohälytin Sähkötoimiset lasinnostimet Lasikattoluukku Valot ja näkeminen Valot Sisävalaistus Näkeminen Tuulilasinpyyhkimien ja -pesimen katkaisin Taustapeli Istuminen ja lastaaminen Etuistuimet Etuistuimien säätäminen sähkötoimisesti Pääntuet Keskipaikan pääntuki takana Takaistuimet Polkimet Tavaratila Tavaratilan säädettävä välipohja Säädettävä lattia ja varapyörä Kattoteline Mukiteline Lipukkeenpidin Tuhkakuppi Savukkeensytytin, pistorasiat Tavaralokerot Yleistä Käsinelokero etumatkustajan puolella Etumatkustajan puoleisen tavaralokeron jäähdytys.. 77 Tavaralokero kojelaudassa Tavaralokero keskikonsolissa edessä Lokero silmälaseille Etu- ja takaovien tavaralokero Tavaralokero etumatkustajan istuimen alla Etuistuinten lokerollinen kyynärnoja Tavaralokero keskikonsolissa takana Tavaralokerot tavaratilassa Joustava tavaralokero Suksipussi Vaatekoukut Lämmitys ja ilmastointilaite Johdanto Ilmasuuttimet Lämmitys Ilmastointilaite (käsisäätöinen ilmastointilaite) Climatronic (automaattisäätöinen ilmastointilaite) Lisälämmitys (pysäköintilämmitys ja -tuuletus) Liikkeellelähtö ja ajaminen Ohjauspyörän asennon säätäminen Virtalukko Moottorin käynnistäminen Polkimet Seisontajarru Peruutustutka Pysäköintitutka edessä ja takana Pysäköintiavustin Vakionopeudensäädin (GRA) (START-STOP) DSG-automaattivaihteisto DSG-automaattivaihteisto Kommunikointi Monitoimiohjauspyörä Universal GSM II -puhelinvalmius Puheohjaus Musiikin toisto ja Bluetooth Multimedia Käyttö Passiivinen turvallisuus Perusasiat Oikea istuma-asento Turvavyöt Miksi turvavyöt? Keulakolarin fysikaalinen periaate Tärkeitä turvallisuusohjeita turvavöiden käyttöön Miten turvavyöt kiinnitetään oikein? Turvatyynyjärjestelmä Turvatyynyjärjestelmän esittely Etuturvatyynyt Kuljettajan polviturvatyyny Sivuturvatyynyt Yläturvaverhot Turvatyynyn poiskytkeminen Lasten turvallinen kuljettaminen Tärkeitä tietoja lapsia kuljettaville! Lastenistuin Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

6 4 Sisällysluettelo Lastenistuimen kiinnitys ISOFIX -järjestelmällä Lastenistuimen kiinnitys Top Tether -järjestelmällä. 146 Ajovihjeitä Älykäs tekniikka Elektroninen ajonvakautusjärjestelmä (ESP) Jarruttaminen Jarrutehostin Lukkiutumaton jarrujärjestelmä (ABS) Hätäjarrutustehostin Mäkilähtöapu Sähkömekaaninen ohjaustehostin Rengaspaineet Hiukkassuodatin (dieselmoottori) Offroad Ajaminen ja ympäristö Ensimmäiset km ja sen jälkeen Katalysaattori Taloudellinen ja ympäristöystävällinen ajaminen Ympäristöystävällisyys Ajaminen ulkomailla Auton vaurioiden välttäminen Vedessä ajaminen Maastossa ajaminen Perävaunun vetäminen Perävaunun vetäminen Tarkastaminen ja täyttäminen Moottoritila Moottoriöljy Jäähdytysjärjestelmä Jarruneste Akku Lasinpesulaite Pyörät ja renkaat Pyörät Lisävarusteet, muutokset ja varaosat Yleistä Ongelmatilanteet Ongelmatilanteet Ensiapulaukun ja varoituskolmion paikka Sammutin Auton työkalut Varapyörä Pyöränvaihto Renkaankorjaussarja Käynnistysapu Auton hinaaminen Varokkeet ja lamput Sähköjärjestelmän varokkeet Lamput Moottori 1,4 l/90 kw TSI - EU Moottori 1,8 l/118 kw TSI - EU2, EU5 (1,8 l/112 kw TSI - EU5) Moottori 1,6 l/77 kw TDI CR - EU Moottori 2,0 l/81 kw TDI CR - EU Moottori 2,0 l/103 kw TDI CR - EU4, EU Moottori 2,0 l/125 kw TDI CR - EU Monikäyttöajoneuvot (AF) Aakkosellinen hakemisto Käyttövihjeitä Auton hoito ja auton puhdistaminen Yleistä Auton hoitaminen ulkona Auton sisäpuolen hoitaminen Polttoaine Bensiini Diesel Tankkaaminen Tekniset tiedot Tekniset tiedot Yleisiä ohjeita Käytetyt lyhennykset Suorituskyky Paino Auton tunnistetiedot Polttoaineen kulutus ECE-määräysten ja EUdirektiivien mukaisesti Mitat Muita tietoja Moottoriöljyn luokitukset Moottori 1,2 l/77 kw TSI - EU

7 Sisällysluettelo 5 Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

8 6 Tämän käyttöohjekirjan rakenne (selitykset) Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käyttöohjekirjan lopussa auttavat löytämään toivotun informaation. Luvut Useimmat kappaleet koskevat kaikkia automalleja. Koska varusteluvaihtoehdot saattavat ollakin hyvin moninaisia, ei voida välttää sitä, että huolimatta lukujen jaottelusta mainitaan satunnaisesti myös varusteita, joita autossasi ei ole. Pikainformaatio ja johdanto Jokaisella kappaleella on otsikko. Sen jälkeen seuraa lyhyt informaatio (suurikokoisella kursiivilla), joka kertoo, mitä tässä kappaleessa käsitellään. Kuvan jälkeen seuraa useimmiten johdanto (suhteellisen suurin kirjaimin), joka kuvaa tarvittavat toimenpiteet). Toteutettavat työvaiheet on merkitty ajatusviivalla. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Merkkien selitys Luku päättyy. Luku jatkuu seuraavalla sivulla. Ohjeet Kaikki neljä ohjetyyppiä, joita tekstissä on käytetty, on aina esitetty kunkin kappaleen lopussa. Tärkeimmät ohjeet ovat tunnistettavissa -otsikosta. Nämä ohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. Tekstistä löytyy usein kaksoisnuoli, jota seuraa pieni varoitusmerkki. Tämä symboli näkyy -ohjeen yhteydessä luvun lopussa ja se on ehdottomasti huomioitava. VAROITUS Varoitus-ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Ympäristöohje Ympäristö-ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttoaineen kulutuksen vähentämiseen. Tavallinen Ohje muistuttaa yleisesti tärkeistä informaatioista.

9 Tämän käyttöohjekirjan rakenne (selitykset) 7 Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

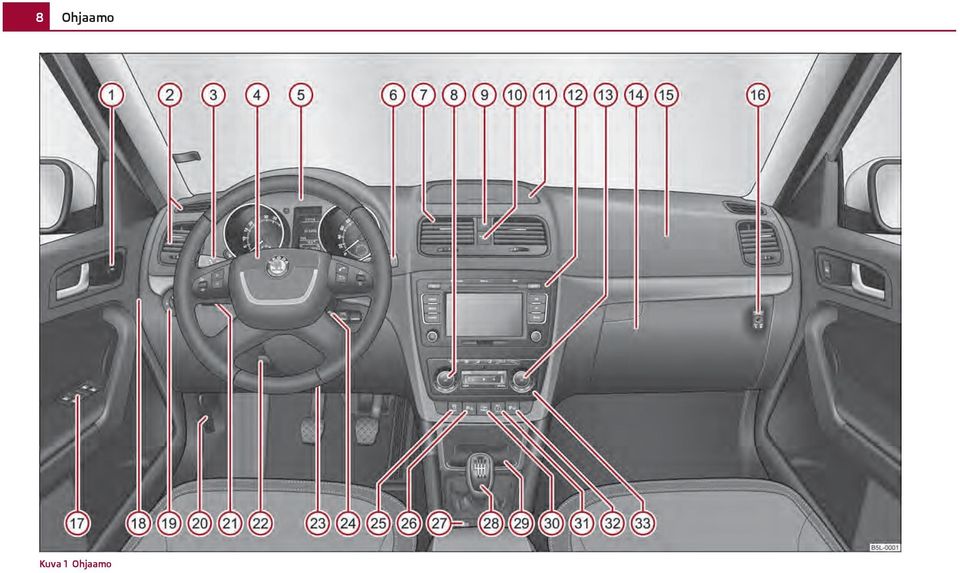

10 8 Ohjaamo Kuva 1 Ohjaamo

11 Ohjaamo 9 Käyttö Ohjaamo Yleistä Yleiskuvasta näet nopeasti auton mittarit ja hallintalaitteet Sähköisen ulkopeilin säädin Ilmasuuttimet Monitoimikatkaisimen vipu: Suuntavalot, kaukovalot ja seisontavalot, valomerkki Vakionopeudensäädin Ohjauspyörä jossa on: äänitorvi kuljettajan turvatyyny ja radion, radionavigaattorin ja puhelimen käyttönäppäimet Mittaristo: Mittarit ja merkkivalot Monitoimikatkaisimen vipu: Monitoiminäyttö Tuulilasinpyyhkimien ja -pesimen katkaisin Ilmasuuttimet Kiertosäädin kuljettajan istuinlämmitykselle Hälytysvilkkujen katkaisin Etumatkustajan turvatyynyn katkaisimen merkkivalo Tavaralokero kojelaudassa Varustuksen mukaan: Radio Radio, navigointijärjestelmä Kiertosäädin matkustajan istuinlämmitykselle Tavaralokero etumatkustajan puolella Etumatkustajan turvatyyny Etumatkustajan turvatyynyn katkaisin (etumatkustajan puolella kojelaudan lokerossa) Sähkötoimiset ikkunannostimet Varokerasia (kojelaudan sivulla) Valokatkaisin Konepellin avausvipu Mittariston valaistuksen säätöpyörä ja valojen suuntauksen säätöpyörä , 47 Ohjauspyörän säätövipu Kuljettajan polviturvatyyny Virtalukko ASR-järjestelmän katkaisin Pysäköintitutka edessä ja takana Keskuslukituskatkaisin Varustuksen mukaan: Vaihdetanko (käsivaihteisto) Vaihteenvalitsin (automaattivaihteisto) Tavaralokero Offroad Rengaspaineet Pysäköintiapu Varustuksen mukaan: Lämmityslaitteen käyttö Ilmastointilaitteen käyttö Climatronic-järjestelmän käyttö Tehdasasennettua radiota ja navigaattoria varten on erilliset käyttöohjeet. Oikeanpuoleisella ohjauksella varustetuissa autoissa hallintalaitteiden järjestys poikkeaa kuvatusta järjestyksestä osittain Kuva 1. Symbolit vastaavat kuitenkin yksittäisiä laitteita. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

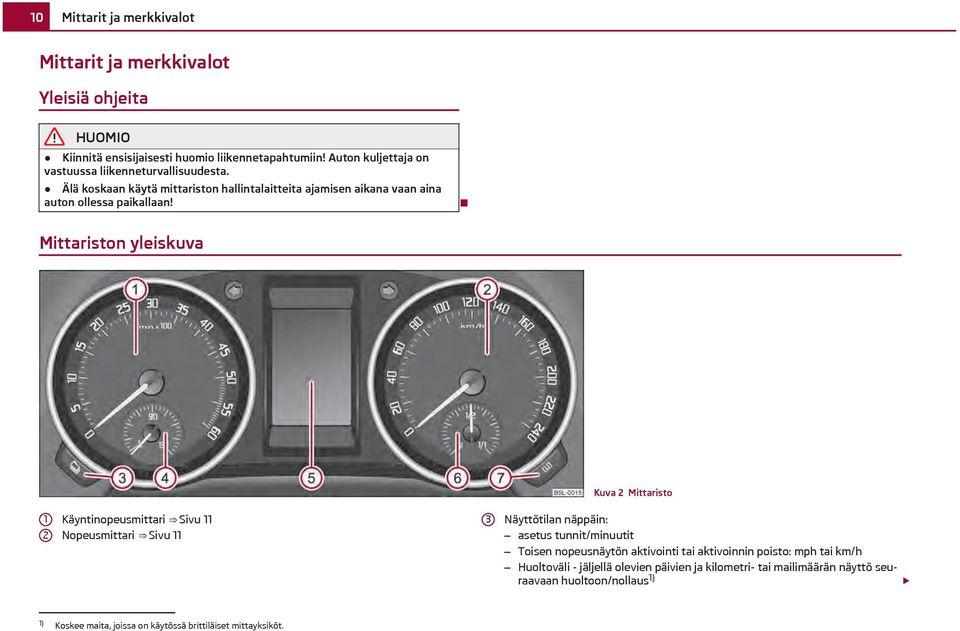

12 10 Mittarit ja merkkivalot Mittarit ja merkkivalot Yleisiä ohjeita Kiinnitä ensisijaisesti huomio liikennetapahtumiin! Auton kuljettaja on vastuussa liikenneturvallisuudesta. Älä koskaan käytä mittariston hallintalaitteita ajamisen aikana vaan aina auton ollessa paikallaan! Mittariston yleiskuva Kuva 2 Mittaristo 1 2 Käyntinopeusmittari Sivu 11 Nopeusmittari Sivu 11 3 Näyttötilan näppäin: asetus tunnit/minuutit Toisen nopeusnäytön aktivointi tai aktivoinnin poisto: mph tai km/h Huoltoväli - jäljellä olevien päivien ja kilometri- tai mailimäärän näyttö seuraavaan huoltoon/nollaus 1) 1) Koskee maita, joissa on käytössä brittiläiset mittayksiköt.

13 Mittarit ja merkkivalot Jäähdytysnesteen lämpömittari Sivu 11 Näyttö kokonaisajomatkan näyttö Sivu 12 huollonilmaisin Sivu 12 digitaalikello Sivu 13 monitoiminäytöllä Sivu 14 informaationäytöllä Sivu 17 Polttoainemittari Sivu 11 Näppäin: osamatkamittarin nollaus Huollonilmaisimen nollaus asetus tunnit/minuutit näyttötilan aktivointi/aktivoinnin poisto Käyntinopeusmittari Käyntinopeusmittarin asteikon 1 Kuva 2 punaisella alueella moottorin ohjausyksikkö alkaa rajoittaa moottorin käyntinopeutta. Moottorin ohjausyksikkö rajoittaa kierrosluvun turvalliselle alueelle. Vaihda suuremmalle vaihteelle tai siirrä automaattivaihteiston vaihteenvalitsin kohtaan D, ennen kuin moottorin käyntinopeus saavuttaa punaisen alueen. Älä käytä moottoria korkealla käyntinopeudella totutusajovaiheessa äläkä moottorin ollessa kylmä Sivu 156. Ympäristöohje Kun vaihdat suuremmalle vaihteelle sopivaan aikaan, säästät polttoainetta, suojelet ympäristöä, vähennät moottorin melua, säästät moottoria ja pidennät sen käyttöikää. Nopeusmittari Varoitus nopeuden ylityksestä Kun 120 km/h nopeus ylitetään, kuuluu varoitusääni. Kun nopeus laskee tämän nopeusrajan alapuolelle, varoitusääni lakkaa kuulumasta. Tämä toiminto koskee vain joitakin maita. Jäähdytysnesteen lämpömittari Jäähdytysnesteen lämpömittari 4 Kuva 2 toimii vain virran ollessa kytkettynä. Välttääksesi moottorivaurion huomioi seuraavat lämpötilaohjeet: Kylmä alue Jos osoitin on asteikon vasemmalla alueella, moottori ei ole vielä saavuttanut normaalia käyntilämpötilaansa. Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Käyttöalue Moottori on saavuttanut käyttölämpötilansa, kun osoitin on siirtynyt asteikon keskialueelle. Suurella moottorin kuormituksella ja korkean ulkolämpötilan vallitessa osoitin voi vielä siirtyä hieman oikealle. Tämä on normaalia, jos mittariston merkkivalo ei pala. Jos mittaristossa vilkkuu symboli, on joko jäähdytysnesteen lämpötila liian korkea tai jäähdytysnesteen taso liian matala. Ota huomioon vihjeet Sivu 25, Jäähdytysnesteen lämpötila/jäähdytysnestetaso. Muista varoitus Sivu 182, Työskentely moottoritilassa, ennen konepellin avaamista ja jäähdytysnesteen tarkistusta. VAROITUS Lisävalot ja muut rakennelmat jäähdyttimen säleikön edessä huonontavat jäähdytysnesteen jäähdyttävää vaikutusta. Ulkolämpötilan ja moottorin kuormituksen ollessa korkea on olemassa moottorin ylikuumenemisen vaara! Polttoainemittari Polttoainemittari 6 Kuva 2 toimii vain virran ollessa kytkettynä. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

14 12 Mittarit ja merkkivalot Polttoainesäiliön tilavuus on noin 55 tai 60 litraa 1). Kun osoitin on varasäiliön kohdalla, mittaristossa palaa merkkivalo. Polttoainetta on silloin jäljellä vielä n. 10,5 l. Tämä symboli muistuttaa siitä, että auto täytyy tankata. Informaationäytössä näytetään: Please refuel. (Tankkaa!) Lisäksi kuuluu merkkiääni. VAROITUS Älä aja koskaan polttoainesäiliötä täysin tyhjäksi! Moottori saattaa käydä epätasaisesti, kun polttoaineensyöttö on epäsäännöllistä. Palamatonta polttoainetta voi joutua pakoputkistoon ja vahingoittaa katalysaattoria. Kun olet tankannut polttoainesäiliön täyteen ja ajata vauhdikkaasti vaihtelevissa olosuhteissa (esim. paljon mutkia, jarrutuksia, jyrkkiä ylä- ja alamäkiä), saattaa polttoainesäiliön näyttö osoittaa yhtä jakoväliä vähemmän. Kun pysäytät auton tai ajat hillitymmin, osoitin näyttää polttoainemäärän jälleen oikein. Tämä ilmiö ei ole vika eikä toimintahäiriö. Älä käytä turvallisuutesi takia osamatkamittarin nollausnuppia ajon aikana! Jos aktivoidaan informaationäytöllä varustetun auton toinen tapa näyttää ajonopeus (mph tai km/h), lukema näytetään kokonaismatkamittarin lukeman paikalla. Huoltovälin näyttö Matkamittari Kuljettu matka näytetään kilometreinä (km). Joissakin maissa käytetään mittayksikkönä maileja. Nollausnuppi Nollaa osamatkamittari painamalla nollausnuppia 7 Kuva 2 n. 1 s. Osamatkamittari (trippimittari) Osamatkamittari näyttää ajetun matkan, joka on ajettu osamatkamittarin edellisestä nollauksesta metrin tai 1/10-mailin tarkkuudella. Matkamittari Matkamittari näyttää autolla ajetun kokonaismatkan kilometreinä. Vikanäyttö Jos mittaristossa on vika, näytössä on jatkuvasti Error. Korjauta vika mahdollisimman pian valtuutetulla korjaamolla. Näytön ulkonäkö voi olla erilainen auton varustuksen mukaan. Huollonilmaisimen näyttö Kuva 3 Huollonilmaisimen näyttö: Vihje Ennen määräaikaishuollon km-määrän täyttymistä näytetään sytytysvirran kytkemisen jälkeen avainsymboli ja jäljellä olevien kilometrien määrä Kuva 3. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Informaationäytössä näytetään: Service in... km or... days. (Huoltoon jäljellä... km tai... päivää) Kilometrimäärä ja vastaavasti päivien määrä seuraavan huoltoon muuttuu 100 km portain ja vastaavasti päivittäin. Kun määräaikaishuollon ajankohta on saavutettu, syttyy näyttöön vilkkuva avainsymboli 20 sekunniksi ja teksti Service. Informaationäytössä näytetään: Service now! (Huolto nyt!) 1) Koskee mallia Yeti 4x4

15 Mittarit ja merkkivalot 13 Ilmoitus matkasta ja päivistä seuraavaan määräaikaishuoltoon Painamalla painiketta 3 näet huoltoon jäljellä olevien päivien lukumäärän ja kilometrimäärän Kuva 2. Näyttöön tulee 10 sekunniksi avainsymboli ja jäljellä olevat kilometrit. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Informaationäytöllä varustetuissa autoissa tämä näyttö kutsutaan valikolla Settings (asetukset) Sivu 19. Informaationäyttöä näkyy 10 sekunnin ajan: Service in... km or... days. (Huoltoon jäljellä... km tai... päivää) Huollonilmaisimen nollaus Määräaikaishuollon ilmoituksen voi nollata vasta, kun huoltoilmoitus tai vähintään yksi ennakkovaroitus on tullut mittariston näytölle. Suosittelemme, että annat kuittauksen merkkihuollon tehtäväksi. Merkkihuolto: nollaa näytön muistin, kun vastaava huoltotyö on tehty; tekee merkinnän huoltovihkoon; liimaa kojelaudan päätyyn kuljettajan puolelle tarran, johon on merkitty seuraavan huollon ajankohta. Huoltovälien näytöt voit säätää uudelleen palautusnupista 7 Kuva 2 seuraavasti: Informaationäytöllä varustetuissa autoissa tämä näyttö kutsutaan valikolla Settings (asetukset) Sivu 19. VAROITUS Suosittelemme, että huollonilmaisimen näyttöä ei nollata itse, koska se voi aiheuttaa huollonilmaisimen näytön virheellisen säädön ja siitä aiheutuvia häiriöitä autoon. Joustavan huoltovälin (QG1) näytön nollauksen jälkeen tiedot näkyvät samalla tavalla kuin kiinteän huoltovälin (QG2) autoissa. Siksi suositamme, että annat vain ŠKODA-huollon nollata huoltovälin näytön. Huolto tekee sen järjestelmätesterillä. Katso huoltovihosta lisätietoja huoltoväleistä. Digitaalikello Säädä kellonaika näppäimillä 3 Kuva 2 ja 7. Valitse näppäimellä 3 näyttö, mitä haluat muuttaa. Tee muutos näppäimellä 7. Jos autossa on informaationäyttö, voit säätää kellon valikossa Time (kellonaika) Sivu 19. Turvallisuussyistä kellonaikaa ei saa säätää ajon aikana, vaan ainoastaan auton ollessa paikallaan! Vaihtamissuositus Kuva 4 Vaihtamissuositus Älä nollaa näyttöä kesken huoltovälin, sillä seurauksena on väärä näyttölukema. Kun akku irrotetaan, huollonilmaisimen arvot pysyvät muistissa. Jos mittaristo vaihdetaan korjaustyön yhteydessä, huollonilmaisimen näyttöön onasetettava oikeat lukemat. Tämän työn tekee Škoda -huolto. Mittaristossa näkyy kytkettynä oleva vaihde A Kuva 4. Näyttöön tulee vaihtamissuositus, jolla polttoaineen kulutus voidaan saada mahdollisimman pieneksi. Jos ohjausyksikkö on laskenut, että kannattaisi vaihtaa, näyttöön tulee nuoli B. Nuoli osoittaa ylös- tai alaspäin. Näin suositellaan vaihtamaan joko suuremmalle tai pienemmälle vaihteelle. Samalla näytetään kytkettynä olevan vaihteen A sijasta suositeltu vaihde. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

16 14 Mittarit ja merkkivalot Monitoiminäyttö (ajotietokone) Tallennus Johdanto Monitoiminäyttö on auton varustetason mukaan varustettu näytöllä Kuva 5 tai informaationäytöllä Sivu 17. Monitoiminäyttö antaa joukon hyödyllisiä informaatioita: Ulkolämpötila Sivu 15 Ajoaika Sivu 15 Hetkellinen polttoaineenkulutus Sivu 15 Keskikulutus Sivu 16 Toimintasäde Sivu 16 Ajomatka Sivu 16 Keskinopeus Sivu 16 Ajonopeus Sivu 16 Öljyn lämpötila Sivu 16 Varoitus nopeuden ylityksestä Sivu 16 Jos autossa on informaationäyttö, voit säätää joidenkin tietojen näytön pois päältä. VAROITUS Pidä auton sytytysvirta katkaistuna, kun käsittelet näyttöä (esim. puhdistaessasi, jotta vältyyt vahingoilta. Tiettyjen maitten varustuksessa näyttö on englantilaisen mittajärjestelmän mukainen. Jos aktivoit toisen nopeusnäytön (mailit), ajonopeutta ei näytetä lukemana km/h. Kuva 5 Monitoiminäyttö Ajotietokone on varustettu kahdella automaattisesti toimivalla muistialueella. Näyttöalueen keskellä näytetään valittu muisti Kuva 5. Osamatkamuistin arvo (muistialue 1) näytetään, kun näyttöön ilmestyy 1. Jos siihen ilmestyy 2, näytetään kokonaismatkamuistin (muistialue 2) tieto. Vaihda muistialue lasinpyyhkimien vivun näppäimellä B Kuva 6 tai monitoimiohjauspyörän näppäimellä D Sivu 15. Osamatkamuisti (muistialue 1) Osamatkamuisti kerää virran kytkemisestä virran katkaisuun seuraavat tiedot: ajoaika, ajomatka ja kulutettu polttoainemäärä. Jos ajamista jatketaan 2 tunnin kuluessa virran katkaisun jälkeen, otetaan uudet arvot mukaan voimassaolevan ajoinformaation laskentaan. Jos pysäytys kestää yli kahden tunnin ajan, muisti tyhjenee automaattisesti. Kokonaismatkamuisti (muistialue 2) Kokonaismatkamuisti kerää ajotiedot mistä tahansa määrästä yksittäisiä ajomatkoja yhteensä 19 tunnin ja 59 minuutin ajoaikaan tai km ajomatkaan asti. Informaationäytöllä varustetuissa autoissa ajotiedot kerätään 99 tuntiin ja 59 minuuttiin tai ajokilometriin saakka. Kun jompi kumpi mainituista arvoista ylittyy, muisti tyhjenee ja laskenta alkaa uudelleen. Sitä vastoin kokonaismatkamuisti ei tyhjene 2 tunnin pysäytyksen jälkeen kuten osamatkamuisti. Jos akun kytkentä irrotetaan, kaikki muistialueisiin 1 ja 2 tallennetut tiedot katoavat.

17 Mittarit ja merkkivalot 15 Lasinpyyhkimen katkaisimen ja monitoimiohjauspyörän näppäinten käyttö Keskinopeus, Ajoaika. Ajotietokonetta voidaan käyttää vain virran ollessa kytkettynä. Kun virta kytketään, näyttöön tulee se toiminto, joka oli viimeksi valittuna ennen virran katkaisua. Ulkolämpötila Ulkolämpötila näytetään näytössä, kun virta on kytkettynä. Kuva 6 Monitoiminäyttö: Lasinpyyhkimen katkaisimen käyttönäppäimet/monitoimiohjauspyörän käyttönäppäimet Keinukatkaisin A Kuva 6 ja näppäin B ovat lasinpyyhkimien katkaisimen varressa. Vaihtaminen ja nollaus tehdään monitoimiohjauspyörän säätöpyörällä D. Muistialueen valitseminen Valitse haluamasi muistialue napauttamalla lyhyesti lasinpyyhkimen katkaisimen näppäintä B tai monitoimiohjauspyörän näppäintä D. Toimintojen valitseminen lasinpyyhkimen katkaisimen avulla Paina keinukytkintä A ylös- tai alaspäin yli 0,5 s. Näin voit selata monitoiminäytön eri toimintoja. Toimintojen valitseminen monitoimiohjauspyörän avulla Hae monitoiminäytön valikko näppäintä C painamalla. Käännä säätöpyörää D ylös- tai alaspäin. Siirryt monitoiminäytössä toiminto kerrallaan eteenpäin. Toimintojen nollaus Valitse haluttu muistialue. Paina näppäintä B tai D yli yhden sekunnin ajan. Voit nollata valitun muistialueen seuraavat arvot lasinpyyhkimen katkaisimen näppäimellä B tai monitoimiohjauspyörän näppäimellä D : Keskikulutus, Ajomatka, Kun ulkolämpötila laskee alle +4 C, ulkolämpötilan näytön eteen tulee lumihiutalesymboli (varoitus tienpinnan jäätymisestä) ja kuuluu merkkiääni. Paina pyyhinvivussa olevaa keinukatkaisinta A Kuva 6 tai näppäintä C monitoimiohjauspyörässä Kuva 6. Viimeksi näytetty toiminto näytetään. Älä luota pelkästään ulkolämpömittarin näyttöön, ettei tiellä ole jäätä. Huomaa, että myös ulkolämpötilan ollessa +4 tienoilla voi maan pintaan muodostua jäätä - varoitus jäätymisestä! Ajoaika Näyttöön tulee ajoaika, joka on kulunut muistin edellisestä nollauksesta. Mittaa ajoaika jostain tietystä hetkestä nollaamalla muisti painamalla pyyhinvivun näppäintä B Kuva 6 tai monitoimiohjauspyörän säätöpyörää D Kuva 6 kauemmin kuin 1 sekunti. Molempien muistien suurin näyttöarvo on 19 tuntia ja 59 minuuttia. Informaationäytöllä varustetuissa autoissa näyttöarvo on 99 tuntia ja 59 minuuttia. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Hetkellinen kulutus Näytössä näytetään hetkellinen kulutus l/100 km. Tämän näytön avulla voit sovittaa ajotapasi haluttuun polttoaineenkulutukseen. Auton ollessa paikallaan tai hitaasti ajettaessa näytetään polttoaineenkulutus litroina tunnissa. Ajon aikana näytetty arvo päivitetään 0,5 sekunnin välein. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

18 16 Mittarit ja merkkivalot Keskikulutus Näytössä näytetään keskikulutus l/100 km muistin edellisen tyhjennyksen jälkeen Sivu 14. Tämän näytön avulla voit sovittaa ajotapasi haluttuun polttoaineenkulutukseen. Mittaa jonkin aikavälin polttoaineen keskikulutus nollaamalla ensin muisti painamalla pyyhinvivun näppäintä B, Kuva 6 tai monitoimiohjauspyörän säätöpyörää D Kuva 6. Tyhjennyksen jälkeen ilmestyy näyttöön ensimmäisten 100 metrin matkalla viivoja. Ajon aikana näytetty arvo päivitetään 5 sekunnin välein. Kulutettua polttoainemäärää ei näytetä. Toimintasäde Näytössä näytetään toimintasäde kilometreinä. Se ilmoittaa auton jäljellä olevan ajomatkan nykyisellä polttoainemäärällä ja samalla ajotavalla. Toimintasäde näytetään 10 km:n portain. Kun merkkivalo on syttynyt, näytetään varapolttoaineen käyttö 5 km välein. Toimintasäde lasketaan polttoaineenkulutuksen perusteella edellisten 50 kilometrin matkalta. Kun ajat säästeliäämmin, toimintasäde kasvaa. Jos muisti nollataan (akun irtikytkennän yhteydessä), lasketaan toimintasäteeksi 10 l/100 km; sen jälkeen arvo sovitetaan ajotyylin mukaiseksi. Ajomatka Näyttöön tulee ajomatka muistin edellisen tyhjennyksen jälkeen Sivu 14. Mittaa ajoaika jostain tietystä hetkestä nollaamalla muisti painamalla pyyhinvivun näppäintä B Kuva 6 monitoimiohjauspyöränsäätöpyötää D Kuva 6. Kummankin muistin suurin näyttö on km tai km autoissa, joissa on informaationäyttö. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Keskinopeus Näytössä näytetään keskinopeus km/h viimeisimmän muistin tyhjennyksen jälkeen Sivu 14. Mittaa jonkin aikavälin keskinopeus nollaamalla ensin muisti painamalla pyyhinvivun näppäintä B, Kuva 6 tai monitoimiohjauspyörän säätöpyörää D Kuva 6. Tyhjennyksen jälkeen ilmestyy näyttöön noin ensimmäisten 300 metrin matkalla viivoja. Ajon aikana näytetty arvo päivitetään 5 sekunnin välein. Ajonopeus Näytössä on nopeusmittarin 2 ilmoittama todellinen ajonopeus Kuva 2. Öljyn lämpötila Kun öljyn lämpötila on alle 50 C tai öljyn lämpötilan mittauksessa on virhe, näytetään lämpötilan sijasta kolme viivaa. Varoitus nopeuden ylityksestä Nopeusrajoituksen asettaminen auton ollessa paikallaan Valitse pyyhinvivun näppäimellä A Kuva 6 monitomiohjauspyörän säätöpyörällä D Kuva 6 valikkokohta Varoitus nopeuden ylityksestä. Nopeusrajoituksen asetusmahdollisuus aktivoidaan pyyhinvivun näppäimellä B tai monitoimiohjauspyöränm säätöpyörällä D (arvo vilkkuu). Aseta haluamasi nopeusrajoitus, esim. 50 km/h, pyyhinvivun näppäimellä A tai monitoimiohjauspyörän säätöpyörällä D. Vahvista haluamasi nopeusrajoitus pyyhinvivun näppäimellä B tai monitoimiohjauspyörän säätöpyörällä D, tai odota 5 sekuntia, jolloin asetus tallentuu automaattisesti (arvo vilkkuu). Nopeusrajoitus voidaan tällä tavalla säätää 5 km/h välein. Nopeusrajoituksen asettaminen auton ollessa liikkeessä Valitse pyyhinvivun näppäimellä A monitomiohjauspyörän säätöpyörällä D valikkokohta Varoitus nopeuden ylityksestä.

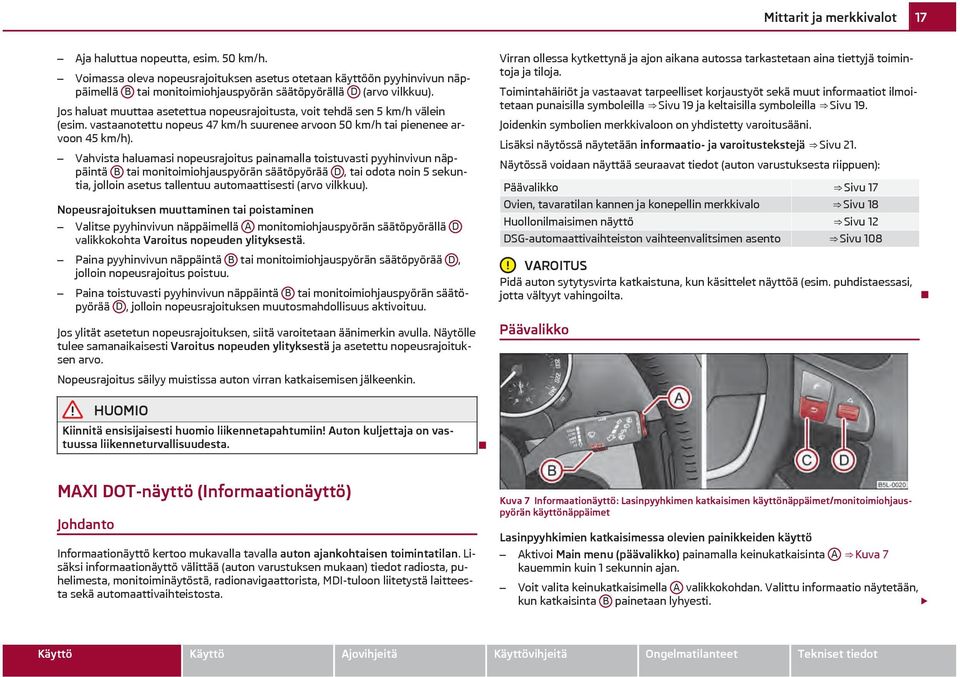

19 Mittarit ja merkkivalot 17 Aja haluttua nopeutta, esim. 50 km/h. Voimassa oleva nopeusrajoituksen asetus otetaan käyttöön pyyhinvivun näppäimellä B tai monitoimiohjauspyörän säätöpyörällä D (arvo vilkkuu). Jos haluat muuttaa asetettua nopeusrajoitusta, voit tehdä sen 5 km/h välein (esim. vastaanotettu nopeus 47 km/h suurenee arvoon 50 km/h tai pienenee arvoon 45 km/h). Vahvista haluamasi nopeusrajoitus painamalla toistuvasti pyyhinvivun näppäintä B tai monitoimiohjauspyörän säätöpyörää D, tai odota noin 5 sekuntia, jolloin asetus tallentuu automaattisesti (arvo vilkkuu). Nopeusrajoituksen muuttaminen tai poistaminen Valitse pyyhinvivun näppäimellä A monitomiohjauspyörän säätöpyörällä D valikkokohta Varoitus nopeuden ylityksestä. Paina pyyhinvivun näppäintä B tai monitoimiohjauspyörän säätöpyörää D, jolloin nopeusrajoitus poistuu. Paina toistuvasti pyyhinvivun näppäintä B tai monitoimiohjauspyörän säätöpyörää D, jolloin nopeusrajoituksen muutosmahdollisuus aktivoituu. Jos ylität asetetun nopeusrajoituksen, siitä varoitetaan äänimerkin avulla. Näytölle tulee samanaikaisesti Varoitus nopeuden ylityksestä ja asetettu nopeusrajoituksen arvo. Virran ollessa kytkettynä ja ajon aikana autossa tarkastetaan aina tiettyjä toimintoja ja tiloja. Toimintahäiriöt ja vastaavat tarpeelliset korjaustyöt sekä muut informaatiot ilmoitetaan punaisilla symboleilla Sivu 19 ja keltaisilla symboleilla Sivu 19. Joidenkin symbolien merkkivaloon on yhdistetty varoitusääni. Lisäksi näytössä näytetään informaatio- ja varoitustekstejä Sivu 21. Näytössä voidaan näyttää seuraavat tiedot (auton varustuksesta riippuen): Päävalikko Sivu 17 Ovien, tavaratilan kannen ja konepellin merkkivalo Sivu 18 Huollonilmaisimen näyttö Sivu 12 DSG-automaattivaihteiston vaihteenvalitsimen asento Sivu 108 VAROITUS Pidä auton sytytysvirta katkaistuna, kun käsittelet näyttöä (esim. puhdistaessasi, jotta vältyyt vahingoilta. Päävalikko Nopeusrajoitus säilyy muistissa auton virran katkaisemisen jälkeenkin. Kiinnitä ensisijaisesti huomio liikennetapahtumiin! Auton kuljettaja on vastuussa liikenneturvallisuudesta. MAXI DOT-näyttö (Informaationäyttö) Johdanto Informaationäyttö kertoo mukavalla tavalla auton ajankohtaisen toimintatilan. Lisäksi informaationäyttö välittää (auton varustuksen mukaan) tiedot radiosta, puhelimesta, monitoiminäytöstä, radionavigaattorista, MDI-tuloon liitetystä laitteesta sekä automaattivaihteistosta. Kuva 7 Informaationäyttö: Lasinpyyhkimen katkaisimen käyttönäppäimet/monitoimiohjauspyörän käyttönäppäimet Lasinpyyhkimien katkaisimessa olevien painikkeiden käyttö Aktivoi Main menu (päävalikko) painamalla keinukatkaisinta A Kuva 7 kauemmin kuin 1 sekunnin ajan. Voit valita keinukatkaisimella A valikkokohdan. Valittu informaatio näytetään, kun katkaisinta B painetaan lyhyesti. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

20 18 Mittarit ja merkkivalot Monitoimiohjauspyörässä olevien painikkeiden käyttö Aktivoi Main menu (päävalikko) painamalla keinukatkaisinta C Kuva 7 kauemmin kuin 1 sekunnin ajan. Kun painat lyhyesti näppäintä C, pääset yhden tason korkeammalle. Valitse valikko säätöpyörää D kääntämällä. Valitsemasi valikko näytetään, kun napautat kevyesti säätöpyörää D. Voit valita seuraavat toiminnat (auton varustuksen mukaan): MFD (MFA) Sivu 14 Audio Navigation (navigointi) Phone (puhelin) Sivu 114 Aux. Heating (lisälämmitys) Sivu 91 Assistants (avustimet) Sivu 44 Vehicle status (auton tila) Sivu 18 Settings (asetukset) Sivu 19 Valikko Audio näytetään vain silloin, kun tehdasasenteinen autoradio on toiminnassa. Valikko Navigation (navigointi) näytetään vain silloin, kun tehdasasenteinen radionavigaattori on toiminnassa. Aux. heating (lisälämmitys) näytetään vain, jos auto on varustettu lisälämmityksellä. Valikko Assistants (avustimet) näytetään vain, kun auto on varustettu kaarreajovaloilla. Pääset päävalikkoon kuittaamalla informaationäytön varoitukset pyyhinvivun näppäimellä B tai monitoimiohjauspyörän näppäimellä D. Vaikka et käytä informaationäyttöä, valikko vaihtuu aina 10 sekunnin välein seuraavaksi korkeammalle tasolle. Tehdasasenteisen autoradion ja radionavigaattorin käyttöä varten on erillinen ohjekirja, joka toimitetaan auton asiakirjojen mukana. Ovien, tavaratilan kannen ja konepellin merkkivalo Ovien, tavaratilan kannen ja konepellin merkkivalo palaa, kun sytytysvirta on kytkettynä ja jokin ovi, tavaratilan kansi tai konepelti on auki. Merkkivalosta näet, mikä ovi tai tavaratilan kansi tai konepelti on auki. Merkkivalo sammuu, kun kaikki ovet, tavaratilan kansi ja konepelti on suljettu. Kun ovi, konepelti tai tavaratilan kansi on auki ja auton nopeus on yli 6 km/h, kuuluu varoitusääni. Auto-Check-tarkastus Auton kunto Auto-Check-Control tarkastaa tietyt toiminnat ja auton komponenttien kunnon. Tarkastus tapahtuu jatkuvasti virran ollessa kytkettynä sekä auton ollessa paikallaan että ajon aikana. Toimintahäiriö, kiireellisestii tarvittavat korjaukset, huollot ja muut ilmoitukset näytetään mittariston näytössä. Nämä näytöt on jaettu tärkeysjärjestyksen mukaan punaisiin ja keltaisiin valosymboleihin. Punaiset symbolit ilmaisevat vaaraa, (tärkeys 1), kun sen sijaan keltaiset ilmaisevat varoitusta (tärkeys 2). Näiden symbolien lisäksi kuljettajalle annetaan ohjeita Sivu 21. Jos valikossa näkyy kohta Vehicle status (auton tila), ainakin yksi häiriöilmoitus on aktiivisena. Kun tämä valikko on valittuna, näytetään ensimmäinen häiriöilmoituksista. Jos häiriöilmoituksia on useita, näyttöön tulee esim. ilmoitus 1/3. Se tarkoittaa, että nyt näytetään ensimmäinen kolmesta ilmoituksesta. Tarkistuta näytetyt häiriöilmoitukset niin pian kuin mahdollista. Niin kauan kuin toimintahäiriöitä ei korjata, symbolit näytetään yhä uudelleen. Ensimmäisen näytön jälkeen symbolit näytetään ilman ohjetta kuljettajalle. Jos häiriö tulee esiin, symbolin näytön ja tekstin lisäksi kuuluu myös merkkiääni: Tärkeysaste 1 - kolme varoitusääntä Tärkeysaste 2 - yksi varoitusääni

21 Mittarit ja merkkivalot 19 Punainen symboli Punainen symboli merkitsee vaaraa. Pysäytä auto. Sammuta moottori. Tarkasta näytetty toiminta. Kutsu hätätilassa ammattiapua. Punaisten symbolien merkitys: Moottorin öljynpaine alhainen Sivu 24 DSG-automaattivaihteiston kytkimen ylikuumeneminen Kun punainen symboli ilmestyy, kuuluu kolme varoitusääntä peräkkäin. Keltainen symboli Keltainen symboli merkitsee varoitusta. Tarkista vastaava toiminta mahdollisimman pian. Keltaisten symbolien merkitys: Tarkasta moottoriöljytaso, moottoriöljyn anturi viallinen Moottorin öljynpaineongelma Sivu 29 Sivu 184 Anna huollon tarkastaa auto heti. Tämän symbolin yhteydessä näytetään suurin sallittu moottorin käyntinopeus. Kun keltainen symboli ilmestyy, joissakin maissa kuuluu myös yksi varoitusääni. Mikäli ilmenee useampia toisen tärkeysasteen toimintahäiriötä, näytetään symbolit peräkkäin 5 sekunnin välein. Set-up Informaationäytön avulla voit itse muuttaa tiettyjä asetuksia. Voimassa oleva asetus näytetään informaationäytössä vastaavassa valikossa ylhäällä viivan alapuolella. Voit valita seuraavat toiminnat (auton varustuksen mukaan): Language (kieli) MFD-data (MFA-tiedot) Convenience (mukavuus) Lights & Vision (valot & näkyvyys) Time (Kellonaika) Winter tyres (Talvirenkaat) Units (Yksiköt) Assistants (avustimet) Alt. speed dis. (toinen nopeuden näyttötapa) Service Interval (Huoltoväli) Factory setting (tehdasasetukset) Back (takaisin) Valinnalla Back (takaisin) pääset valikossa yhtä tasoa ylemmäksi. Kieli Tässä voit valita kielen, jolla varoitus- ja informaatioilmoitukset annetaan. MFA:n näytöt Tässä voit kytkeä joitakin monitoiminäytön näyttöjä päälle/pois. Mukavuus Tässä voit kytkeä päälle ja pois sekä asettaa seuraavia toimintoja: Rain-closing (sateelta sulkeminen) Central locking (keskuslukitus) ATA Confirm (murtohälyttimen kuittaus) Window op. (ikkunan avaus.) Mirror down (peilin alaskääntö) Ikkunoiden ja kattoluukun automaattisen sulkemistoiminnon asetus päälle ja pois sateen sattuessa ajoneuvon ollessa lukossa a). Jos ei sada ja toiminto on päällä, ikkunat ja kattoluukku sulkeutuvat automaattisesti noin 12 tunnin kuluttua. Yksittäisen oven lukituksen avauksen kytkentä päälle ja pois ja automaattinen sulkeminen. Murtohälyttimen aktivoinnin akustisen signaalin kytkentä päälle ja pois. Tässä voit asettaa mukavuuskäyttötoimintoon joko vain kuljettajan ikkunan tai kaikki ikkunat. Peruutusvaihteen valinnan yhteydessä tapahtuvan kuljettajan ovipeilin alaskääntötoiminnon kytkentä päälle ja pois b). Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

22 20 Mittarit ja merkkivalot Mirror adjust. (peilien säätö) Factory setting (tehdasasetus) a) Tämä toiminto on vain autoissa, joissa on sadeanturi. Vasemman- ja oikeanpuoleisen ulkopeilin samanaikaisen säätötoiminnon kytkentä päälle ja pois. Mukavuustoiminnon palauttaminen tehdasasetukseen. b) Tämä toiminto on vain autoissa, joissa on sähkötoiminen kuljettajan istuimen säätö. Valot ja näkeminen Tässä voit kytkeä päälle ja pois sekä asettaa seuraavia toimintoja: Talvirenkaat Tässä voit valita nopeuden, jolloin merkkiäänen pitää kuulua. Voit käyttää toimintoa esimerkiksi silloin, kun käytät talvirenkaita, joiden huippunopeus on pienempi kuin auton huippunopeus. Kun tämä nopeus ylitetään, informaationäytössä näytetään: Winter tyres max. speed... km/h (talvirenkaiden enimmäisnopeus... km/h) Yksiköt Tässä voit valita yksiköt lämpötilaa, kulutusta ja ajettua matkaa varten. Coming Home (saattovalo) Coming Home (lähestymisvalo) Dayl. dri. light (päiväajovalot) Rear wiper (takalasinpyyhin) Lane ch. flash (mukavuusvilkutus) Travel mode (matkustusajovalot) Factory setting (tehdasasetus) Saattovalotoiminnon valaisuajan kytkentä päälle ja pois sekä asetus. Lähestymisvalotoiminnon valaisuajan kytkentä päälle ja pois sekä asetus. DAY LIGHT -toiminnon kytkentä päälle ja pois. Automaattisen takalasinpyyhkimen toiminnon kytkentä päälle ja pois. Mukavuusvilkutustoiminnon kytkentä päälle ja pois. Matkustusajovalotoiminnon kytkentä päälle ja pois. Valotoimintojen palautus tehdasasetukseen. Avustimet Tässä voit säätää pysäköintitutkan äänimerkit. Toinen ajonopeuden näyttö Tässä voit ottaa käyttöön toisen ajonopeuden näyttötavan (mph tai km/h) 1). Huolto Tässä voit ottaa näyttöön seuraavaan huoltoon vielä jäljellä olevat kilometrit ja päivät ja nollata huollonilmaisimen. Tehdasasetus. Valitse valikko Tehdasasetukset. Informaationäytön tehdasasetukset palautetaan. Kellonaika Tässä voi valita kellonajan, näytön muodon (12 tai 24 tunnin näyttö) ja tehdä kesätai normaaliajan valinnan. 1) Koskee maita, joissa on käytössä brittiläiset mittayksiköt.

23 Mittarit ja merkkivalot 21 Merkkivalot Yleistä Varoitusvalot ilmaisevat tiettyjen toimintojen häiriöitä. Kuva 8 Mittariston merkkivalot Suuntavalot (vasemmalle) Sivu 22 Suuntavalot (oikealle) Sivu 22 Sumuvalot Sivu 22 Kaukovalo Sivu 22 Ajovalot Sivu 23 Takasumuvalo Sivu 23 Tasanopeudensäädin Sivu 23 Polttimo sammunut Sivu 23 Hiukkassuodatin (dieselmoottori) Sivu 23 Turvatyynyjärjestelmä Sivu 23 Pakokaasujen valvontajärjestelmä Sivu 24 Sähkömekaaninen ohjaustehostin Sivu 24 Moottoriöljy Sivu 24 Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

24 22 Mittarit ja merkkivalot Moottorielektroniikan tarkastus (bensiinimoottorit) Sivu 25 Hehkutusjärjestelmä (dieselmoottorit) Sivu 25 Jäähdytysnesteen lämpötila/jäähdytysnestetaso Sivu 25 Vetoluistonrajoitus (ASR) Sivu 26 Elektroninen ajonvakautusjärjestelmä (ESP) Sivu 26 Vetoluistonrajoituksen (ASR) kytkeminen pois päältä Sivu 26 Vaihteenvalitsimen salpa Sivu 26 Rengaspaineet Sivu 26 Lukkiutumaton jarrujärjestelmä (ABS) Sivu 27 Tavaratilan kansi Sivu 27 Ovi auki Sivu 28 Turvavyön muistutus Sivu 27 Nestetaso lasinpesunestesäiliössä Sivu 28 Jarrujärjestelmä Sivu 28 Seisontajarru Sivu 28 Lataus Sivu 28 Varapolttoaine Sivu 28 Alamäkihidastin Sivu 29 Jos et ota huomioon merkkivalojen palamista ja vastaavia asioita ja varoitusohjeita, seurauksena voi olla vakavia vammoja ihmisille ja vaurioita ajoneuvolle. Auton moottoritila on vaarallinen alue. Kun moottoritilassa työskennellään esimerkiksi tarkastuksia ja kuluvien nesteiden täyttöä varten, voi syntyä loukkaantumisia, palovammoja, onnettomuuksia ja tulipalovahinkoja. Ota ehdottomasti huomioon varoitukset Sivu 182, Työskentely moottoritilassa. Merkkivalojen järjestys on moottorin varustuksen mukaan. Seuraavissa toimintakuvauksissa esitetyt symbolit ovat merkkivaloina mittaristossa. Toimintahäiriöt näytetään mittaristossa punaisin symbolein (tärkeysaste 1 - vaara) tai keltaisin symbolein (tärkeysaste 2 - varoitus). Vilkkuvalot Valitun suuntavalon mukaan vilkkuu joko vasen tai oikea merkkivalo. Jos jokin suuntavalo ei toimi, merkkivalo vilkkuu noin kaksinkertaisella nopeudella. Tämä ei koske perävaunukäyttöä. Kun varoitusvilkut kytketään, vilkkuvat kaikki suuntavalot ja molemmat merkkivalot. Katso lisätietoja suuntavaloista Sivu 48. Sumuvalot Merkkivalo palaa, kun sumuvalot ovat sytytettyinä Sivu 46. Kaukovalot Merkkivalo palaa, kun kaukovalot ovat kytkettyinä tai kun kaukovalomerkinantoa käytetään. Katso lisätietoja kaukovaloista Sivu 48.

25 Mittarit ja merkkivalot 23 Lähivalot Merkkivalo palaa, kun lähivalot ovat sytytettyinä Sivu 43. Sumutakavalo Merkkivalo palaa takasumuvalon ollessa kytkettynä Sivu 47. Vakionopeudensäädin Merkkivalo palaa, kun vakionopeuden säädin on käytössä. Polttimo palanut Merkkivalo palaa, jos polttimo on palanut: 2 s sytytysvirran kytkemisen jälkeen, kytkettäessä viallinen polttimo käyttöön. Myös informaationäytössä näytetään teksti, esim: Check front right dipped beam! (Tarkista oikea lähivalo) Hiukkassuodatin (Dieselmoottori) Merkkivalo ; ilmoittaa, että noki on tukkinut hiukkassuodattimen, koska autolla on ajettu vain lyhyitä matkoja. Puhdista hiukkassuodatin heti, kun liikenneolot sen sallivat, ajamalla 15 min tai kunnes merkkivalo sammuu, 4. tai 5. vaihteella (automaattivaihteiston vaihteenvalitsin asennossa S) vähintään 60 km/h nopeudella moottorin käyntinopeudella /min. Nyt pakokaasun lämpötila nousee tarpeeksi polttamaan hiukkassuodattimen puhtaaksi noesta. Ota kuitenkin nopeusrajoitus huomioon. Kun noki on palanut pois ja hiukkassuodatin puhdistunut, merkkivalo ; sammuu. Jos hiukkassuodatin ei puhdistu kunnolla, merkkivalo ei sammu ja merkkivalo alkaa vilkkua. Informaationäytöllä näytetään Diesel-particle filter: Owner's manual! (hiukkassuodatin: Ohjekirja!). Sen jälkeen moottorinohjausyksikkö vaihtaa moottorin toiminnan varaohjelmalle, jolloin käytettävissä on vain rajoitettu moottoriteho. Virran katkaisun ja uudestaan kytkennän jälkeen palaa merkkivalo. Vie silloin auto välittömästi merkkihuoltoon. Jos et noudata merkkivalojen ohjeita, voi aiheutua henkilövahinkoja tai auto voi vahingoittua. Sovita ajonopeutesi aina sään, tien, maaston ja liikenneolojen mukaan. Noudata kuitenkin liikennesääntöjä merkkivalojen osoittamista suosituksista huolimatta. VAROITUS Niin kauan kuin merkkivalo palaa, potlttoaineen kulutus on suurempi ja tietyissä oloissa saattaa myös moottorin teho olla pienempi. Lisätietoja hiukassuodattimesta Sivu 153. Turvatyynyjärjestelmä Turvatyynyjärjestelmän valvonta Kun virta kytketään, merkkivalo syttyy palamaan muutaman sekunnin ajaksi. Jos merkkivalo ei sammu tai jos se syttyy ajon aikana uudelleen, järjestelmässä on vika. Samoin, jos virtaa kytkettäessä merkkivalo ei syty. Informaationäytössä näytettävä teksti: Error: Airbag (virhe: turvatyyny) Turvatyynyjärjestelmän toimintavalmiutta valvotaan elektronisesti myös silloin, kun yksi turvatyyny on pois kytkettynä. Jos etu-, sivu- ja yläturvatyynyt sekä turvavyönkiristimet on järjestelmätesterillä kytketty pois toiminnasta: Merkkivalo palaa virran kytkemisen jälkeen noin 4 sekunnin ajan ja vilkkuu lopuksi vielä 12 sekuntia 2 sekunnin välein. Informaationäytössä näytettävä teksti: Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot
