1 ŠkodaYeti KÄYTTÖOHJEET SIMPLY CLEVER

2

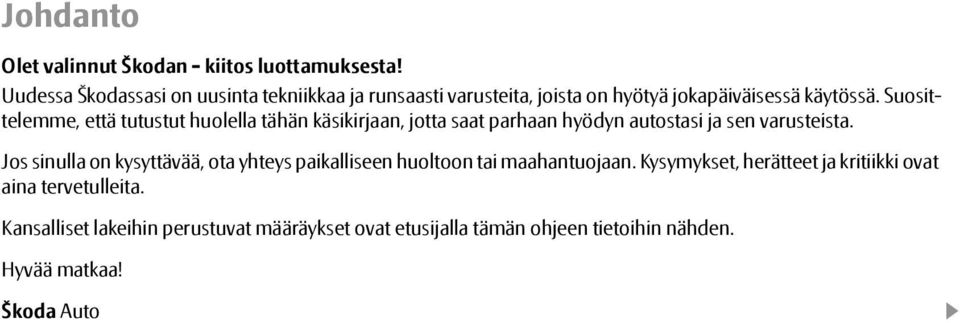

3 Johdanto Olet valinnut Škodan - kiitos luottamuksesta! Uudessa Škodassasi on uusinta tekniikkaa ja runsaasti varusteita, joista on hyötyä jokapäiväisessä käytössä. Suosittelemme, että tutustut huolella tähän käsikirjaan, jotta saat parhaan hyödyn autostasi ja sen varusteista. Jos sinulla on kysyttävää, ota yhteys paikalliseen huoltoon tai maahantuojaan. Kysymykset, herätteet ja kritiikki ovat aina tervetulleita. Kansalliset lakeihin perustuvat määräykset ovat etusijalla tämän ohjeen tietoihin nähden. Hyvää matkaa! Škoda Auto

4 2 Johdanto Auton asiakirjat Auton asiakirjoihin kuuluvat tämä Käsikirja, Huoltokaavio sekä ita matkalle. Mukana voi myös olla automallin ja varustuksen mukaan erilaisia ohjeita ja lisätietoja (esim. radion käyttöohje). Jos jokin edellä mainituista julkaisuista puuttuu, käänny Škoda-liikkeen puoleen. Siellä autetaan mielellään. Huomaa, että auton asiakirjojen tiedot ovat etusijalla käsikirjojen tietoihin nähden. Käsikirja Tässä käsikirjassa selostetaan auton nykyinen varustetaso. Joitakin esitetyistä varusteista otetaan käyttöön vasta myöhemmin tai ne on tarkoitettu vain tietyille markkinoille. Kuvat voivat poiketa autostasi jossain yksityiskohdissa; ne on tarkoitettu vain yleisinformaatioksi. ŠkodaAjoturvan (koskee vain joitakin maita); ohjeet takuuajalle. Takuukorvausvaatimuksen edellytyksenä on vahvistus tehdyistä huoltotöistä. Kun viet autosi huoltoon, ota huoltovihko mukaan. Jos huoltovihko on kadonnut tai huonokuntoinen, käänny sen Škodahuollon puoleen, jossa autosi säännöllisesti huolletaan. Saat uuden huoltovihkon, johon kirjataan myös aikaisemmin tehdyt huollot. Neuvoja matkalle Sisältää joidenkin maiden tärkeitä puhelinnumeroja sekä Škoda-maahantuojien ja -huoltoliikkeiden osoitteet ja puhelinnumerot. Käyttöä koskevien tietojen lisäksi käsikirja sisältää omaan turvallisuuteesi ja auton arvon säilyttämiseen liittyviä käyttö- ja hoito-ohjeita. Kirjassa on arvokkaita vihjeitä ja neuvoja. issa neuvotaan, miten voit ajaa turvallisesti, taloudellisesti ja ympäristöystävällisesti. Turvallisuussyistä ota ehdottomasti huomioon myös varusteita, muutoksia ja varaosia koskevat tiedot sivu 213. Muutkin tämän käyttöohjekirjan luvut ovat tärkeitä, sillä auton asiallinen käyttö auttaa - säännöllisen hoidon ja huollon lisäksi - arvon säilymiseen. Lisäksi se on monissa tapauksissa edellytys takuukorvausvaatimuksille. Huoltovihko sisältää: auton tiedot; huollon ajankohdat; katsauksen huoltotöistä; huoltotodistuksen;

5 Sisällysluettelo 3 Sisällysluettelo Tämän käsikirjan rakenne (selitykset) Käyttö Ohjaamo Yleistä Pikaohje Perustoiminnot ja tärkeitä ohjeita Mittarit ja merkkivalot Mittariston yleiskuva Käyntinopeusmittari Nopeusmittari Jäähdytysnesteen lämpömittari Polttonestemittari Matkamittari Huoltovälin näyttö Digitaalikello Vaihtamissuositus* Monitoiminäyttö (ajotietokone)* Informaationäyttö* Auto-Check-tarkastus* Merkkivalot Lukituksen avaaminen ja lukitseminen Avain Avaimen pariston vaihto Elektroninen ajonestolaite (ajonesto) Lapsilukko Keskuslukitus Kauko-ohjaus* Kauko-ohjauksen synkronointi Murtohälytin* Sähkötoimiset lasinnostimet* Lasikattoluukku* Valot ja näkeminen Valot Sisävalaistus Näkeminen Tuulilasinpyyhkimien ja -pesimen katkaisin Taustapeli Istuminen ja kuormaaminen Etuistuimet Etuistuimien säätäminen sähkötoimisesti* Pääntuet Keskipaikan pääntuki takana* Takaistuimet Polkimet Tavaratila Tavaratilan säädettävä lattia* Säädettävä lattia* ja varapyörä* Kattoteline Mukiteline Lipukkeenpidin Tuhkakuppi* Savukkeensytytin*, pistorasiat Tavaralokerot Yleistä Käsinelokero etumatkustajan puolella Etumatkustajan puoleisen tavaralokeron jäähdytys* Tavaralokero kojelaudassa* Tavaralokero keskikonsolissa edessä Lokero silmälaseille* Etu- ja takaovien tavaralokero Tavaralokero etumatkustajan istuimen alla*..... Etuistuinten lokerollinen kyynärnoja* Tavaralokero keskikonsolissa takana* Tavaralokerot tavaratilassa* Joustava tavaralokero* Vaatekoukut Suksipussi* Lämmitys ja ilmastointilaite Johdanto Ilmasuuttimet Lämmitys Climatic* (puoliautomaattinen ilmastointilaite). Climatronic* (automaattisäätöinen ilmastointilaite) Lisälämmitys (pysäköintilämmitys ja -tuuletus)*. Liikkeellelähtö ja ajaminen Ohjauspyörän asennon säätäminen Virtalukko Moottorin käynnistäminen Moottorin sammuttaminen Vaihtaminen (käsivaihteisto) Seisontajarru Peruutustutka takana* Peruutustutka edessä ja takana* Pysäköintiapu* Vakionopeudensäädin (GRA)* DSG-automaattivaihteisto* DSG-automaattivaihteisto* Kommunikointi Monitoimiohjauspyörä* GSM II -puhelinvalmius* Puheohjaus Musiikin toisto ja Bluetooth Multimedia Käyttö Passiivinen turvallisuus Perusasiat Oikea istuma-asento Turvavyöt Miksi turvavyöt? Keulakolarin fysikaalinen periaate Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

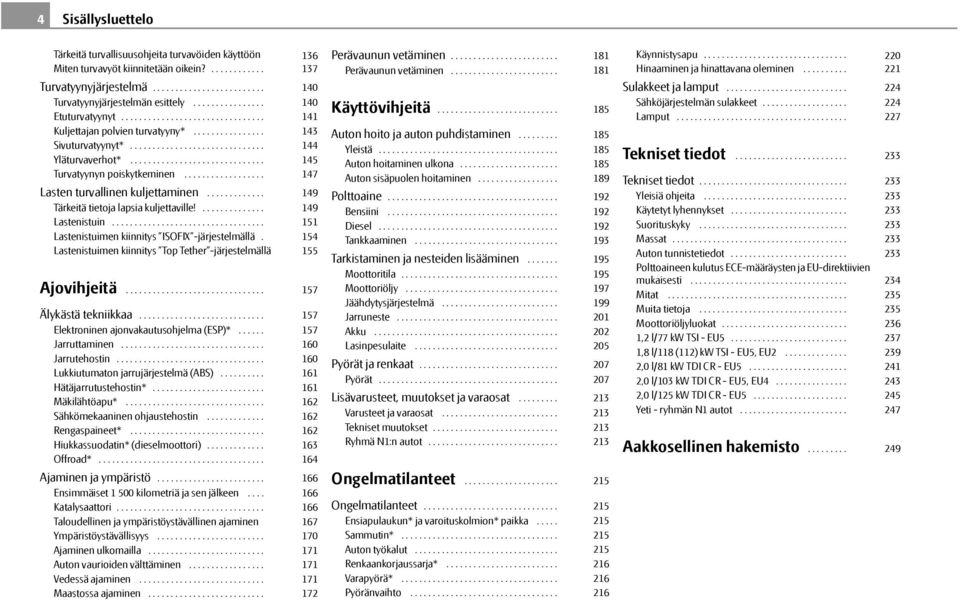

6 4 Sisällysluettelo Tärkeitä turvallisuusohjeita turvavöiden käyttöön Miten turvavyöt kiinnitetään oikein? Turvatyynyjärjestelmä Turvatyynyjärjestelmän esittely Etuturvatyynyt Kuljettajan polvien turvatyyny* Sivuturvatyynyt* Yläturvaverhot* Turvatyynyn poiskytkeminen Lasten turvallinen kuljettaminen Tärkeitä tietoja lapsia kuljettaville! Lastenistuin Lastenistuimen kiinnitys ISOFIX -järjestelmällä. Lastenistuimen kiinnitys Top Tether -järjestelmällä Ajovihjeitä Älykästä tekniikkaa Elektroninen ajonvakautusohjelma (ESP)* Jarruttaminen Jarrutehostin Lukkiutumaton jarrujärjestelmä (ABS) Hätäjarrutustehostin* Mäkilähtöapu* Sähkömekaaninen ohjaustehostin Rengaspaineet* Hiukkassuodatin* (dieselmoottori) Offroad* Ajaminen ja ympäristö Ensimmäiset kilometriä ja sen jälkeen.... Katalysaattori Taloudellinen ja ympäristöystävällinen ajaminen Ympäristöystävällisyys Ajaminen ulkomailla Auton vaurioiden välttäminen Vedessä ajaminen Maastossa ajaminen Perävaunun vetäminen Perävaunun vetäminen Käyttövihjeitä Auton hoito ja auton puhdistaminen Yleistä Auton hoitaminen ulkona Auton sisäpuolen hoitaminen Polttoaine Bensiini Diesel Tankkaaminen Tarkistaminen ja nesteiden lisääminen Moottoritila Moottoriöljy Jäähdytysjärjestelmä Jarruneste Akku Lasinpesulaite Pyörät ja renkaat Pyörät Lisävarusteet, muutokset ja varaosat Varusteet ja varaosat Tekniset muutokset Ryhmä N1:n autot Käynnistysapu Hinaaminen ja hinattavana oleminen Sulakkeet ja lamput Sähköjärjestelmän sulakkeet Lamput Tekniset tiedot Tekniset tiedot Yleisiä ohjeita Käytetyt lyhennykset Suorituskyky Massat Auton tunnistetiedot Polttoaineen kulutus ECE-määräysten ja EU-direktiivien mukaisesti Mitat Muita tietoja Moottoriöljyluokat ,2 l/77 kw TSI - EU ,8 l/118 (112) kw TSI - EU5, EU ,0 l/81 kw TDI CR - EU ,0 l/103 kw TDI CR - EU5, EU ,0 l/125 kw TDI CR - EU Yeti - ryhmän N1 autot Aakkosellinen hakemisto Ongelmatilanteet Ongelmatilanteet Ensiapulaukun* ja varoituskolmion* paikka..... Sammutin* Auton työkalut Renkaankorjaussarja* Varapyörä* Pyöränvaihto

7 Sisällysluettelo 5 Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

8 6 Tämän käsikirjan rakenne (selitykset) Tämän käsikirjan rakenne (selitykset) Tämä käsikirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käsikirjan lopussa auttavat löytämään toivotun informaation. Luvut Useimmat luvut koskevat kaikkia automalleja. Koska varusteluvaihtoehtoja on paaljon, ei voi välttää, että huolimatta lukujen jaottelusta mainitaan satunnaisesti myös varusteita, joita autossasi ei ole. Otsikko ja johdanto Jokaisella luvulla on otsikko. Sen jälkeen seuraa tiivistelmä (suurikokoisella kursiivilla), joka kertoo, mitä tässä kappaleessa käsitellään. Kuvan jälkeen seuraa useimmiten johdanto (suhteellisen suurin kirjaimin), joka kuvaa tarvittavat toimenpiteet). Toteutettavat työvaiheet on merkitty ajatusviivalla. Tärkeimmät ohjeet tunnistat HUOMIO-otsikosta. Nämä HUOMIO-ohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. Tekstissä on usein kaksoisnuoli, jota seuraa pieni varoitusmerkki. Pane ehdottomasti merkille nämä Huomio!-ohjesymbolit kappaleen lopussa. Varoitus! Varoitus -ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Ympäristöohje Ympäristö -ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttoaineen kulutuksen vähentämiseen. Tavallinen muistuttaa yleisesti tärkeästä asiasta. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuuntaan. Merkkien selitys Näin merkityt varusteet kuuluvat vakiona ainoastaan tiettyihin malliversioihin tai ovat saatavissa lisävarusteina vain tiettyihin malleihin. Luku päättyy. Luku jatkuu seuraavalla sivulla. et Kaikki neljä ohjetyyppiä, joita tekstissä on käytetty, on aina esitetty kunkin kappaleen lopussa.

9 7 Käyttö Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

10 8 Ohjaamo Kuva 1 Eräät kuvassa esitetyt varusteet kuuluvat vain joihinkin malliversioihin tai ovat valinnaisvarusteita.

11 Ohjaamo 9 Ohjaamo Yleistä Yleiskuvasta näet nopeasti auton mittarit ja hallintalaitteet. A1 sähköisen ulkopeilin säädin A2 tuuletussuuttimet A3 monitoimikatkaisimen vipu: suuntavalot, kaukovalot ja seisontavalot, kaukovalomerkki vakionopeuden säädin* A4 Ohjauspyörä: äänitorvi A5 A6 kuljettajan turvatyyny ja radion, navigaattorin ja puhelimen käyttönäppäimet* Mittaristo: mittaristo: mittarit ja merkkivalot monitoimikatkaisimen vipu: monitoiminäyttö* tuulilasinpyyhkimien ja -pesimen katkaisin A7 tuuletussuuttimet A8 A9 A10 kuljettajan istuinlämmityksen kiertosäädin* hätävilkku etumatkustajan turvatyynyn katkaisimen merkkivalo A11 kojelaudan tavaralokero* A12 Varustuksen mukaan: Radio* Navigaattori* A13 etumatkustajan istuinlämmityksen kiertosäädin* A14 A15 A16 A17 tavaralokero etumatkustajan puolella etumatkustajan turvatyyny etumatkustajan turvatyynyn katkaisin (etumatkustajan puolella kojelaudan lokerossa) sähköinen lasinnostin* A18 varokerasia (kojelaudan sivulla) A19 valokatkaisin A20 A21 konepellin avauskahva Mittariston valaistuksen säätöpyörä ja valojen suuntauksen säätöpyörä , 54 A22 ohjauspyörän säätövipu A23 A24 A25 kuljettajan polvien turvatyyny* virtalukko Varustuksen mukaan: ESP-*järjestelmän katkaisin ASR-järjestelmän katkaisin A26 A27 A28 A29 pysäköintitutka edessä ja takana* keskuslukituskatkaisin Varustuksen mukaan: vaihdetanko (käsivaihteisto) vaihteenvalitsin (automaattivaihteisto*) tavaralokero A30 offroad* A31 A32 A33 rengaspaineiden valvontajärjestelmä* pysäköintiapu* Varustuksen mukaan: lämmityslaitteen käyttö käyttö Climatic-järjestelmälle* Climatronic-järjestelmän* käyttö Tehdasasennettua radiota ja navigaattoria varten on erilliset käyttöohjeet. Oikeanpuoleisella ohjauksella varustetuissa autoissa hallintalaitteiden järjestys poikkeaa kuvatusta järjestyksestä osittain sivu 8, kuva 1. Symbolit vastaavat kuitenkin yksittäisiä laitteita. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

12 10 Pikaohje Pikaohje Perustoiminnot ja tärkeitä ohjeita Ohjauspyörän asennon säätäminen Johdanto Pikaohjeen tarkoitus on tutustuttaa sinut nopeasti autosi tärkeimpiin laitteisiin. Noudata kaikkia käsikirjan myöhemmissä luvuissa olevia ohjeita. Auton lukitseminen ja lukituksen avaaminen Kuva 3 Säädettävä ohjauspyörä: Ohjauspyörän alla oleva vipu / Oikea etäisyys ohjauspyörästä Kuva 2 Keskuslukituksen radiokaukoohjain ja avain A1 Auton lukituksen avaaminen A2 Tavaratilan luukun avaaminen A3 Auton lukitseminen A4 Avaimen taittaminen esille / sisään Lisäohjeita sivu 42, Auton lukituksen avaaminen ja lukitseminen. Ohjauspyörän asentoa voi säätää korkeus- ja pituussuunnassa. Käännä ohjauspylvään alapuolella oleva vipu alas kuva 3 - vasemmalla. Säädä ohjauspyörä haluttuun asentoon (korkeus- ja etäisyyssuunnassa). Nosta vipu ylöspäin vasteeseen saakka. Lisäohjeita sivu 103, Ohjauspyörän asennon säätäminen. Säädä ohjauspyörä siten, että ohjauspyörän ja rintalastan väli on vähintään 25 cm kuva 3 - oikealla. Jos tästä minimietäisyydestä ei pidetä huolta, ei turvatyynyjärjestelmä voi suojata - hengenvaara! Ohjauspyörää ei saa säätää ajon aikana! Turvallisuussyistä vivun täytyy olla aina tiukasti ylös painettuna, ettei ohjauspyörä muuta asentoaan tahattomasti ajon aikana - onnettomuusvaara!

13 Pikaohje 11 Turvavyön korkeudensäätö A2 Istuinkorkeuden säätäminen A3 Selkänojan kaltevuuden säätäminen A4 Ristiseläntuen säätäminen* Lisäohjeita sivu 65, Etuistuimien säätäminen. Kuva 4 Etuistuin: Turvavyön korkeudensäätö Työnnä korkeudensäätökappaletta haluttuun suuntaan ylös- tai alaspäin kuva 4. Kokeile säädön jälkeen vetämällä voimakkaasti vyöstä, onko korkeudensäätökappale varmasti lukkiutunut. Kuljettajan istuinta saa säätää vain auton ollessa paikallaan - onnettomuusvaara! Ulkopeilin sähkösäätö * Lisäohjeita sivu 137, Turvavöiden korkeussäätö. Säädä turvavyön korkeus siten, että olkavyö kulkee likimain olkapään keskikohdan yli - ei missään tapauksessa kaulan kohdalta! Etuistuimien säätäminen Kuva 6 Oven sisäpuoli: Suuntausnuppi Ulkopeilien lämmitys* Oikean ja vasemman ulkopeilin säätäminen samanaikaisesti Oikean ulkopeilin säätäminen Toiminnan poiskytkeminen Kuva 5 Istuimen säätöosat Lisäohjeita sivu 63, Ulkopeilit. A1 Istuimen säätäminen pituussuunnassa Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

14 12 Pikaohje Valot sytyttäminen ja näkyminen Suunta- ja kaukovalokatkaisin Kuva 7 Kojelauta: Valokatkaisin Kuva 8 Suuntavalo- ja kaukovalokatkaisin Automaattinen valojen sammuttaminen* Kaikkien valojen sammuttaminen / päiväajovalot Seisontavalojen sytyttäminen Lähi- ja kaukovalojen sytyttäminen Sumuvalot* Takasumuvalo A Suuntavalo oikealle AB Suuntavalo vasemmalle AC Lähi- ja kaukovalojen vaihtaminen AD Kaukovalomerkki Lisäohjeita sivu 55, Suunta- ja kaukovalokatkaisin. Lasinpyyhkimien katkaisin Lisäohjeita sivu 50, Valojen sytyttäminen ja sammuttaminen. Kuva 9 Lasinpyyhkimien katkaisin A Tihkukytkin, sadeanturin* herkkyyden asetus A0 Pyyhkiminen pysäytettynä A1 Taukoajastus

15 Pikaohje 13 A2 A3 A4 A5 Hidas pyyhkiminen Nopea pyyhkiminen Kertapyyhkäisy Pyyhkimien ja pesimen automatiikka Tankkaaminen Takalasin pyyhin A6 Tihkusadepyyhkäisy 6 sekunnin välein A7 Pyyhkimien ja pesimen automatiikka Lisäohjeita sivu 59, Lasinpyyhin. Sähkötoimiset lasinnostimet* Kuva 11 Auton oikealla sivulla: Polttoainesäiliön kansi / Polttoainesäiliön kansi avattuna ja tulppa auki kierrettynä Paina polttoainesäiliön kantta keskeltä vasemmalta nuolen suuntaan kuva 11 - vasemmalla. Kierrä polttoaineen täyttöputken tulppaa auton avaimella vastapäivään lukituksen avaamiseksi (koskee autoja, joissa ei ole automaattista polttoainesäiliön luukun lukituksen avausta). Kierrä korkki vastapäivään irti ja laita se yläpuolelta polttoainesäiliön kanteen kuva 11 - oikealla. Kuva 10 Painikeet kuljettajan ovessa A Kuljettajan oven lasinnostimen katkaisin AB Etumatkustajan oven lasinnostimen katkaisin AC Oikean takaoven lasinnostimen katkaisin* AD Vasemman takaoven lasinnostimen katkaisin* AS Varmuuskatkaisin* Lisäohjeita sivu 44, Sähkötoimiset lasinnostimet*. Lisäohjeita sivu 193, Tankkaaminen. Konepellin lukituksen avaus Kuva 12 Konepellin avauskahva Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

16 14 Pikaohje Vedä kuljettajan puolella kojelaudan alla olevasta avausvivusta sivu 13, kuva 12. Lisäohjeita sivu 193. Konepellin avaaminen AB Öljyä voi lisätä. AC Öljyä on lisättävä. Lisäohjeita sivu 197, Moottoriöljyn tarkastus. Kuva 13 Etusäleikkö: Konepellin avausvipu / Konepellin varmistaminen tukitangon avulla Paina avausvipua nuolen suuntaan A1 kuva 13. Konepellin lukitus avautuu. Irroita tukitanko pidikkeestään nuolen suuntaan A2 ja varmista konepellin pysyminen auki asettamalla tukitanko aukkoon A3 kuva 13. Lisäohjeita sivu 195, Konepellin avaaminen ja sulkeminen. Moottoriöljytason tarkastaminen Kuva 14 Öljyn mittatikku A Öljyä ei saa lisätä.

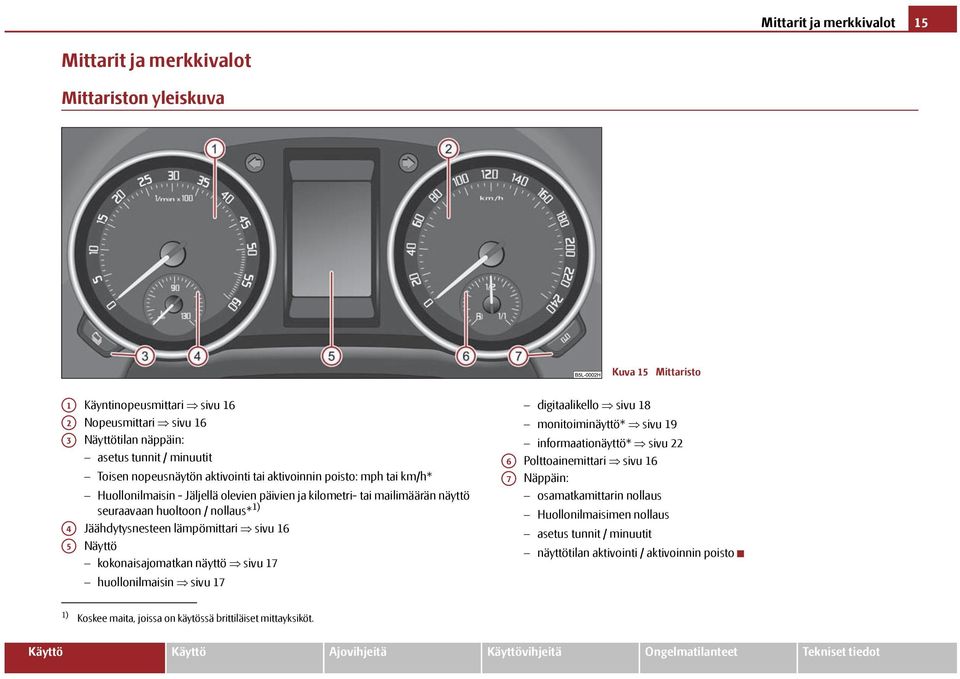

17 Mittarit ja merkkivalot 15 Mittarit ja merkkivalot Mittariston yleiskuva Kuva 15 Mittaristo A1 A2 A3 A4 A5 Käyntinopeusmittari sivu 16 Nopeusmittari sivu 16 Näyttötilan näppäin: asetus tunnit / minuutit Toisen nopeusnäytön aktivointi tai aktivoinnin poisto: mph tai km/h* Huollonilmaisin - Jäljellä olevien päivien ja kilometri- tai mailimäärän näyttö seuraavaan huoltoon / nollaus* 1) Jäähdytysnesteen lämpömittari sivu 16 Näyttö kokonaisajomatkan näyttö sivu 17 huollonilmaisin sivu 17 digitaalikello sivu 18 monitoiminäyttö* sivu 19 informaationäyttö* sivu 22 A6 Polttoainemittari sivu 16 A7 Näppäin: osamatkamittarin nollaus Huollonilmaisimen nollaus asetus tunnit / minuutit näyttötilan aktivointi / aktivoinnin poisto 1) Koskee maita, joissa on käytössä brittiläiset mittayksiköt. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

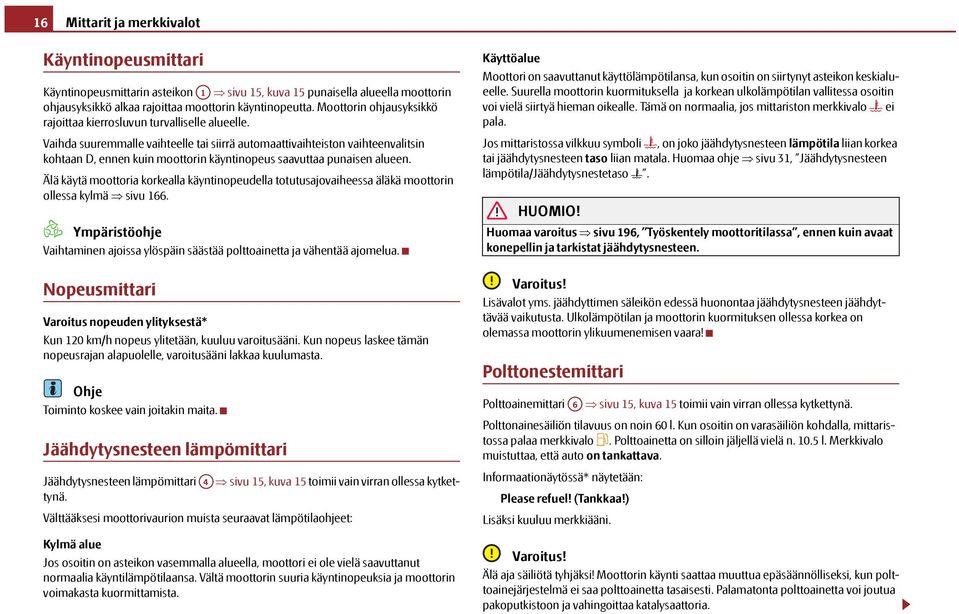

18 16 Mittarit ja merkkivalot Käyntinopeusmittari Käyntinopeusmittarin asteikon A1 sivu 15, kuva 15 punaisella alueella moottorin ohjausyksikkö alkaa rajoittaa moottorin käyntinopeutta. Moottorin ohjausyksikkö rajoittaa kierrosluvun turvalliselle alueelle. Vaihda suuremmalle vaihteelle tai siirrä automaattivaihteiston vaihteenvalitsin kohtaan D, ennen kuin moottorin käyntinopeus saavuttaa punaisen alueen. Älä käytä moottoria korkealla käyntinopeudella totutusajovaiheessa äläkä moottorin ollessa kylmä sivu 166. Ympäristöohje Vaihtaminen ajoissa ylöspäin säästää polttoainetta ja vähentää ajomelua. Nopeusmittari Varoitus nopeuden ylityksestä* Kun 120 km/h nopeus ylitetään, kuuluu varoitusääni. Kun nopeus laskee tämän nopeusrajan alapuolelle, varoitusääni lakkaa kuulumasta. Toiminto koskee vain joitakin maita. Jäähdytysnesteen lämpömittari Jäähdytysnesteen lämpömittari A4 sivu 15, kuva 15 toimii vain virran ollessa kytkettynä. Välttääksesi moottorivaurion muista seuraavat lämpötilaohjeet: Kylmä alue Jos osoitin on asteikon vasemmalla alueella, moottori ei ole vielä saavuttanut normaalia käyntilämpötilaansa. Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Käyttöalue Moottori on saavuttanut käyttölämpötilansa, kun osoitin on siirtynyt asteikon keskialueelle. Suurella moottorin kuormituksella ja korkean ulkolämpötilan vallitessa osoitin voi vielä siirtyä hieman oikealle. Tämä on normaalia, jos mittariston merkkivalo ei pala. Jos mittaristossa vilkkuu symboli, on joko jäähdytysnesteen lämpötila liian korkea tai jäähdytysnesteen taso liian matala. Huomaa ohje sivu 31, Jäähdytysnesteen lämpötila/jäähdytysnestetaso. Huomaa varoitus sivu 196, Työskentely moottoritilassa, ennen kuin avaat konepellin ja tarkistat jäähdytysnesteen. Varoitus! Lisävalot yms. jäähdyttimen säleikön edessä huonontaa jäähdytysnesteen jäähdyttävää vaikutusta. Ulkolämpötilan ja moottorin kuormituksen ollessa korkea on olemassa moottorin ylikuumenemisen vaara! Polttonestemittari Polttoainemittari A6 sivu 15, kuva 15 toimii vain virran ollessa kytkettynä. Polttonainesäiliön tilavuus on noin 60 l. Kun osoitin on varasäiliön kohdalla, mittaristossa palaa merkkivalo. Polttoainetta on silloin jäljellä vielä n l. Merkkivalo muistuttaa, että auto on tankattava. Informaationäytössä* näytetään: Please refuel! (Tankkaa!) Lisäksi kuuluu merkkiääni. Varoitus! Älä aja säiliötä tyhjäksi! Moottorin käynti saattaa muuttua epäsäännölliseksi, kun polttoainejärjestelmä ei saa polttoainetta tasaisesti. Palamatonta polttoainetta voi joutua pakoputkistoon ja vahingoittaa katalysaattoria.

19 Mittarit ja merkkivalot 17 Kun olet tankannut polttoainesäiliön täyteen ja ajata vauhdikkaasti vaihtelevissa olosuhteissa (esim. paljon mutkia, jarrutuksia, jyrkkiä ylä- ja alamäkiä), saattaa polttoainesäiliön näyttö osoittaa yhtä jakoväliä vähemmän. Kun pysäytät auton tai ajat hillitymmin, osoitin näyttää polttoainemäärän jälleen oikein. Tämä ilmiö ei ole vika eikä toimintahäiriö. Matkamittari Ajettu matka näytetään kilometreinä (km). Joissakin maissa käytetään mittayksikkönä maileja. Nollausnuppi Nollaa osamatkamittari painamalla nollausnuppia A7 sivu 15 n. 1 s. Osamatkamittari (trippimittari) Osamatkamittari näyttää edellisestä nollauksesta ajetun matkan 100 metrin tai 1/10- mailin tarkkuudella. Matkamittari Matkamittari näyttää autolla ajetun kokonaismatkan kilometreinä. Vikanäyttö Jos mittaristossa on vika, näytetään jatkuvasti ilmoitusta Error. Korjauta vika mahdollisimman pian valtuutetulla korjaamolla. Älä käytä turvallisuutesi takia osamatkamittarin nollausnuppia ajon aikana! Jos aktivoidaan informaationäytöllä* varustetun auton toinen tapa näyttää ajonopeus (mph tai km/h), lukema näytetään osamatkamittarin lukeman paikalla. Huoltovälin näyttö Näytön ulkonäkö voi olla erilainen auton varustuksen mukaan. Kuva 16 Huollonilmaisimen näyttö: Huomaa Huollonilmaisimen näyttö Ennen määräaikaishuollon km-määrän täyttymistä näytetään sytytysvirran kytkemisen jälkeen avainsymboli ja jäljellä olevien kilometrien määrä kuva 16. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Informaationäytössä* näytetään: Service in... km or... days (Huoltoon... km tai... päivää) Kilometrimäärä ja vastaavasti päivien määrä seuraavan huoltoon muuttuu 100 km portain ja vastaavasti päivittäin. Kun määräaikaishuollon ajankohta on saavutettu, syttyy näyttöön vilkkuva avainsymboli 20 sekunniksi ja teksti Service. Informaationäytössä* näytetään: Service now! (Huolto nyt!) Ilmoitus matkasta ja päivistä seuraavaan määräaikaishuoltoon Näet painiketta A3 painamalla huoltoon jäljellä olevien päivien lukumäärän ja kilometrimäärän sivu 15. Näyttöön tulee 10 sekunniksi avainsymboli ja jäljellä olevat kilometrit. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Jos autossa on informaationäyttö*, hae tämä ilmoitus näyttöön valikosta sivu 23: Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

20 18 Mittarit ja merkkivalot SETUP (asetukset) Service Interval (huolto) Info Informaationäytössä* näkyy 10 s: Service in... km or... days (Huoltoon... km tai... päivää) Huollonilmaisimen nollaus Määräaikaishuollon ilmoituksen voi nollata vasta, kun huoltoilmoitus tai vähintään yksi ennakkovaroitus on tullut mittariston näytölle. Suosittelemme, että annat nollauksen merkkihuollon tehtäväksi. Merkkihuolto: nollaa näytön muistin, kun vastaava huoltotyö on tehty; tekee merkinnän huoltovihkoon; liimaa kojelaudan päätyyn kuljettajan puolelle tarran, johon on merkitty seuraava huolto. Huoltovälien näytöt voit säätää uudelleen palautusnupista A7 sivu 15 seuraavasti: Jos autossa on informaationäyttö*, hae tämä ilmoitus näyttöön valikosta sivu 23: SETUP (asetukset) Service Interval (huolto) Nollaa Kun muuttuvan huoltovälin (QG1) näyttö on nollattu, lukemat näytetään kuten kiinteän huoltovälin (QG2) autoissa. Siksi suositamme, että annat vain Škoda-huollon nollata huoltovälin näytön. Huolto tekee sen järjestelmätesterillä. Katso huoltovihosta lisätietoja huoltoväleistä. Digitaalikello Säädä kellonaika näppäimillä A3 sivu 15, kuva 15 ja A7. Valitse näppäimellä A3 näyttö, mitä haluat muuttaa. Tee muutos näppäimellä A7. Jos autossa on informaationäyttö*, voit säätää kellon valikossa Time (kellonaika) sivu 24. Älä säädä turvallisuussyistä kelloa ajon aikana, vaan ainoastaan auton ollessa paikallaan! Vaihtamissuositus* Varoitus! Suositamme, että et nollaa itse huollonilmaisimen näyttöä. Se voi aiheuttaa näytön virheellisen säädön ja siitä häiriöitä autoon. Älä nollaa näyttöä kesken huoltovälin. Seurauksena on väärä näyttölukema. Kun akku irrotetaan, huollonilmaisimen arvot pysyvät muistissa. Jos mittaristo vaihdetaan korjaustyön yhteydessä, huollonilmaisimen näyttöön onasetettava oikeat lukemat. Tämän tekee Škoda -huolto. Kuva 17 Vaihtamissuositus Mittaristossa näkyy kytkettynä oleva vaihde A kuva 17. Näyttöön tulee vaihtamissuositus, jolla polttoaineen kulutus voidaan saada mahdollisimman pieneksi.

21 Mittarit ja merkkivalot 19 Jos ohjausyksikkö on laskenut, että kannattaisi vaihtaa, näyttöön tulee nuoli AB. Nuoli osoittaa ylös- tai alaspäin. Näin suositellaan vaihtamaan joko suuremmalle tai pienemmälle vaihteelle. Samalla näytetään kytkettynä olevan vaihteen A sijasta suositeltu vaihde. Monitoiminäyttö (ajotietokone)* Johdanto Tiettyjen maitten varustuksessa näyttö on englantilaisen mittajärjestelmän mukainen. Jos aktivoit toisen nopeusnäytön (mailit), ajonopeutta* ei näytetä lukemana km/h. Muisti Monitoiminäyttö on auton varustetason mukaan varustettu näytöllä kuva 18 tai informaationäytöllä* sivu 22. Monitoiminäytössä on seuraavat tiedot: Ulkolämpötila sivu 20 Ajoaika sivu 21 Hetkellinen polttoaineen kulutus sivu 21 Keskikulutus sivu 21 Ajokilometrit ennen seuraavaa tankkausta sivu 21 Ajomatka sivu 21 Keskinopeus sivu 21 Ajonopeus* sivu 21 Öljyn lämpötila* sivu 21 Varoitus nopeuden ylityksestä* sivu 22 Jos autossa on informaationäyttö*, voit säätää joidenkin tietojen näytön pois päältä. Varoitus! Pidä auton sytytysvirta katkaistuna, kun käsittelet näyttöä (esim. puhdistaessasi, jotta vältyyt vahingoilta. Kuva 18 Monitoiminäyttö Ajotietokone on varustettu kahdella automaattisesti toimivalla muistialueella. Näyttöalueen keskellä näytetään valittu muisti kuva 18. Osamatkamuistin arvo (muistialue 1) näytetään, kun näyttöön ilmestyy 1. Jos siihen ilmestyy 2, näytetään kokonaismatkamuistin (muistialue 2) tieto. Vaihda muistialue lasinpyyhkimien vivun näppäimellä AB sivu 20, kuva 19 tai monitoimiohjauspyörän* näppäimellä AD sivu 20. Osamatkamuisti (muistialue 1) Osamatkamuisti kerää virran kytkemisestä virran katkaisuun seuraavat tiedot: ajoaika, ajomatka ja kulutettu polttoaineen määrä. Jos ajamista jatketaan 2 tunnin kuluessa virran katkaisun jälkeen, otetaan uudet arvot mukaan voimassaolevan ajoinformaation laskentaan. Jos pysäytys kestää yli kahden tunnin ajan, muisti tyhjenee automaattisesti. Kokonaismatkamuisti (muistialue 2) Kokonaismatkamuisti kerää ajotiedot haluamaltasi määrältä matkoja 19 tuntiin ja 59 minuuttiin tai ajokilometriin saakka. Jos autossa on informaationäyttö*, Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

22 20 Mittarit ja merkkivalot vastaavat luvut ovat 99 h 59 min tai km. Kun jompi kumpi mainituista arvoista ylittyy, muisti tyhjenee ja laskenta alkaa uudelleen. Sitä vastoin kokonaismatkamuisti ei tyhjene 2 tunnin pysäytyksen jälkeen kuten osamatkamuisti. Jos akun kytkentä irrotetaan, kaikki muistialueisiin 1 ja 2 tallennetut tiedot katoavat. Lasinpyyhkimen katkaisimen ja monitoimiohjauspyörän* näppäinten käyttö Kuva 19 Monitoiminäyttö: Lasinpyyhkimen katkaisimen käyttönäppäimet / monitoimiohjauspyörän käyttönäppäimet Keinukatkaisin A kuva 19 ja näppäin AB ovat lasinpyyhkimien katkaisimen varressa. Vaihtaminen ja nollaus tehdään monitoimiohjauspyörän säätöpyörällä AD kuva 19. Muistialueen valitseminen Valitse haluamasi muistialue napauttamalla lyhyesti lasinpyyhkimen katkaisimen näppäintä AB tai monitoimiohjauspyörän näppäintä AD. Toimintojen valitseminen lasinpyyhkimen katkaisimen avulla Paina keinukytkintä A ylös- tai alaspäin yli 0,5 s. Näin voit selata monitoiminäytön eri toimintoja. Toimintojen valitseminen monitoimiohjauspyörän avulla Hae monitoiminäytön valikko näppäintä AC painamalla. Käännä säätöpyörää AD ylös- tai alaspäin. Siirryt monitoiminäytössä toiminto kerrallaan eteenpäin. Valitse korostettuna näkyvä toiminto napauttamalla kevyesti painiketta AD. Toimintojen nollaus Valitse haluttu muistialue. Paina näppäintä AB tai AD yli 1 s. Voit nollata valitun muistialueen seuraavat arvot lasinpyyhkimen katkaisimen näppäimellä AB tai monitoimiohjauspyörän näppäimellä AD : Keskikulutus ajettu matka, keskinopeus, ajoaika. Ajotietokonetta voi käyttää vain virran ollessa kytkettynä. Kun virta kytketään, näyttöön tulee se toiminto, joka oli viimeksi valittuna ennen virran katkaisua. Ulkolämpötila Ulkolämpötila näytetään, kun virta on kytkettynä. Kun ulkolämpötila laskee alle +4 C, ulkolämpötilan näytön eteen tulee lumihiutalesymboli (varoitus tienpinnan jäätymisestä) ja kuuluu merkkiääni. Kun painat pyyhinvivun keinukatkaisinta A kuva 19 tai näppäintä AC monitoimiohjauspyörässä* kuva 19, näytetään viimeksi näytetty toiminto. Älä luota pelkästään ulkolämpömittarin varoitukseen liukkaudesta. Huomaa, että myös ulkolämpötilan ollessa +4 C tienoilla voi maan pintaan muodostua jäätä - varoitus liukkaudesta!

23 Mittarit ja merkkivalot 21 Ajoaika Näyttöön tulee ajoaika, joka on kulunut muistin edellisestä nollauksesta. Mittaa ajoaika jostain tietystä hetkestä nollaamalla muisti painamalla pyyhinvivun näppäintä AB sivu 20, kuva 19 tai monitoimiohjauspyörän* sivu 20, kuva 19 säätöpyörää AD kauemmin kuin 1 s. Kummankin muistin suurin näyttö on 19 h ja 59 min tai 99 h ja 59 min autoissa, joissa on informaationäyttö*. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Hetkellinen kulutus Näytössä näytetään hetkellinen kulutus l/100 km. Tämän avulla voit sovittaa ajotapasi haluttuun polttoaineen kulutukseen. Auton ollessa paikallaan tai hitaasti ajettaessa näytetään polttoaineen kulutus litroina tunnissa. Ajon aikana näytetty arvo päivitetään 0,5 s välein. Keskikulutus Näytössä näytetään keskikulutus l/100 km muistin edellisen tyhjennyksen jälkeen sivu 19. Tämän avulla voit sovittaa ajotapasi haluttuun polttoaineen kulutukseen. Mittaa jonkin aikavälin polttoaineen keskikulutus nollaamalla ensin muisti painamalla pyyhinvivun näppäintä AB sivu 20, kuva 19 tai monitoimiohjauspyörän* säätöpyörää AD sivu 20, kuva 19. Nollauksen jälkeen ilmestyy näyttöön ensimmäisten 100 m matkalla viivoja. Ajon aikana näytetty arvo päivitetään 5 s välein. Kulutettua polttoaineen määrää ei näytetä. Ajokilometrit ennen seuraavaa tankkausta Näytössä näytetään toimintasäde kilometreinä. Se ilmoittaa auton jäljellä olevan ajomatkan nykyisellä polttoainemäärällä ja samalla ajotavalla. Toimintasäde näytetään 10 km portain. Kun merkkivalo on syttynyt, näytetään varapolttoaineen käyttö 5 km välein. Toimintasäde lasketaan polttoaineenkulutuksen perusteella edellisten 50 km matkalta. Kun ajat säästeliäämmin, toimintasäde kasvaa. Jos muisti nollataan (akun irtikytkennän yhteydessä), lasketaan toimintasäteeksi 10 l/100 km; sen jälkeen arvo sovitetaan ajotyylin mukaiseksi. Ajomatka Näyttöön tulee ajomatka muistin edellisen nollauksen jälkeen sivu 19. Mittaa ajoaika jostain tietystä hetkestä nollaamalla muisti painamalla pyyhinvivun näppäintä AB sivu 20, kuva 19 tai monitoimiohjauspyörän* säätöpyörää AD sivu 20, kuva 19. Kummankin muistin suurin näyttö on km tai autoissa, joissa on informaationäyttö*. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Keskinopeus Näytössä näytetään keskinopeus km/h viimeisimmän muistin tyhjennyksen jälkeen sivu 19. Mittaa jonkin aikavälin keskimääräinen ajonopeus nollaamalla ensin muisti painamalla pyyhinvivun näppäintä AB sivu 20, kuva 19 tai monitoimiohjauspyörän* säätöpyörää AD sivu 20, kuva 19. Nollauksen jälkeen ilmestyy näyttöön ensimmäisten 100 m matkalla viivoja. Ajon aikana näytetty arvo päivitetään 5 s välein. Ajonopeus* Näytössä on nopeusmittarin A2 sivu 15, kuva 15 ilmoittama todellinen ajonopeus. Öljyn lämpötila* Öljyn lämpötila näytetään, kun virta on kytkettynä. Kun öljyn lämpötila on alle 50 C tai öljyn lämpötilan mittauksessa on virhe, näytetään lämpötilan sijasta kolme viivaa. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

24 22 Mittarit ja merkkivalot Varoitus nopeuden ylityksestä* Toiminnolla voi asettaa nopeudenrajoittimen esimerkiksi kaupungissa ajamista varten. Kun asetettu rajoitusnopeus ylitetään, monitoiminäyttö antaa siitä huomautuksen. Varoitus nopeuden ylityksestä Haluttu rajoitusnopeus asetetaan seuraavasti: Valitse valikkokohta Speed warning --- km/h (Nopeudenvaroitus --- km/h). Aja esim. 50 km/h nopeudella. Paina pyyhinvivun näppäintä AB sivu 20, kuva 19 tai monitoimiohjauspyörän* säätöpyörää AD sivu 20, kuva 19. Informaationäyttöön* tulee Speed warning 50 km/h (varoitus 50 km/h:n kohdalla). Voit pienentää tai suurentaa tätä arvoa lasinpyyhkimien näppäimestä A tai kiertämällä monitoimiohjauspyörän* säätöpyörää AD. Tallenna arvo painamalla uudestaan lasinpyyhkimien näppäintä AB tai kiertämällä monitoimiohjauspyörän* säätöpyörää AD. Kun asettamasi nopeus tämän jälkeen ylittyy, näyttöön tulee Speed 50 km/h exceeded (Nopeus 50 km/h ylitetty). Ilmoitus näkyy, kunnes vähennät nopeuden rajoitusnopeutta pienemmäksi tai kytket toiminnon pois päältä pyyhinvivun näppäimellä AB sivu 20, kuva 19 tai monitoimiohjauspyörän* säätöpyörällä AD sivu 20, kuva 19. Lisäksi kuuluu merkkiääni. Asettamasi rajoitusnopeus säilyy muistissa auton sytytysvirran katkaisemisen jälkeenkin. Informaationäyttö antaa tietoja auton senhetkisestä toimintatilasta. Lisäksi informaationäyttö välittää (auton varustuksen mukaan) tiedot radiosta, puhelimesta, monitoiminäytöstä, navigointijärjestelmästä, MDI-tuloon liitetystä laitteesta sekä automaattivaihteistosta. Virran ollessa kytkettynä ja ajon aikana auton tekniikka tarkkailee tiettyjä toimintoja ja tiloja. Toimintahäiriöt ja vastaavat tarpeelliset korjaustyöt sekä muut informaatiot ilmoitetaan punaisilla symboleilla sivu 24 ja keltaisilla symboleilla sivu 24. Joidenkin symbolien merkkivaloon on yhdistetty varoitusääni. Lisäksi näytössä näytetään informaatio- ja varoitustekstejä sivu 26. Tekstiviesti on saatavissa jollakin seuraavista kielistä: tsekki, englanti, saksa, ranska, italia, espanja, portugali, venäjä ja kiina. Valitse kieli asetusvalikossa. Näytössä näytetään seuraavat tiedot (auton varustuksesta riippuen): Päävalikko sivu 23 Ovien, tavaratilan kannen ja konepellin merkkivalo sivu 23 Huollonilmaisimen näyttö sivu 17 DSG-automaattivaihteiston vaihteenvalitsimen asento sivu 116 Varoitus! Pidä auton sytytysvirta katkaistuna, kun käsittelet näyttöä (esim. puhdistaessasi, jotta vältyyt vahingoilta. Informaationäyttö* Johdanto

25 Mittarit ja merkkivalot 23 Päävalikko Kuva 20 Monitoiminäyttö: Lasinpyyhkimen katkaisimen käyttönäppäimet / monitoimiohjauspyörän käyttönäppäimet Lasinpyyhkimien katkaisimessa olevien painikkeiden käyttö Aktivoi MAIN MENU (PÄÄVALIKKO) painamalla keinukatkaisinta A kuva 20 kauemmin kuin 1 s. Voit valita keinukatkaisimella A valikkokohdan. Valittu informaatio näytetään, kun katkaisinta AB painetaan lyhyesti. Monitoimiohjauspyörässä* olevien painikkeiden käyttö Aktivoi MAIN MENU (PÄÄVALIKKO) painamalla keinukatkaisinta AC kuva 20 kauemmin kuin 1 s. Valitse valikko säätöpyörää AD kääntämällä. Valitsemasi valikko näytetään, kun napautat kevyesti säätöpyörää AD. Napauta kevyesti näppäintä AC. Siirryt yhden tason ylemmäksi. Paina näppäintä AC kauemmin kuin 1 s, siirryt MAIN MENU (PÄÄVALIKKOON). Voit valita seuraavista (auton varustuksen mukaan): MFD (ajotietokone) sivu 19 Audio (Audio)* Navigation (navigointi)* Phone (puhelin)* sivu 123 Aux. Heating (lisälämmitys)* sivu 100 Assistants (avustimet)* sivu 52 Vehicle status (auton tila) sivu 24 Setup (asetukset) sivu 24 Valikko Audio (audio) näytetään vain silloin, kun tehdasasenteinen radio* on toiminnassa. Valikko Navigation (navigointi) näytetään vain silloin, kun tehdasasenteinen navigaattori* on toiminnassa. Aux. heating (lisälämmitys) näytetään vain, jos auto on varustettu lisälämmityksellä*. Valikko Assistants (avustimet) näytetään vain, kun auto on varustettu kaarreajovaloilla*. Jotta pääset päävalikkoon, kuittaa informaationäytön varoitukset sivu 23 sivu 24 pyyhinvivun näppäimellä AB tai monitoimiohjauspyörän näppäimellä AD. Vaikka et käytä informaationäyttöä, valikko vaihtuu aina 10 s välein seuraavaksi korkeammalle tasolle. Tehdasasenteisen radion* ja navigaattorin käyttöä* varten on erillinen ohjekirja, joka toimitetaan auton asiakirjojen mukana. Ovien, tavaratilan kannen ja konepellin merkkivalo Ovien, tavaratilan kannen ja konepellin merkkivalo palaa, kun sytytysvirta on kytkettynä ja jokin ovi, tavaratilan kansi tai konepelti on auki. Merkkivalosta näet, mikä ovi tai tavaratilan kansi tai konepelti on auki. Merkkivalo sammuu, kun kaikki ovet, tavaratilan kansi ja konepelti on suljettu. Kun ovi, konepelti tai tavaratilan kansi on auki ja auton nopeus on yli 6 km/h, kuuluu varoitusääni. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

26 24 Mittarit ja merkkivalot Auto-Check-tarkastus* Auton kunto Auto-Check-Control tarkastaa tietyt toiminnat ja auton komponenttien kunnon. Tarkastus tapahtuu jatkuvasti virran ollessa kytkettynä sekä auton ollessa paikallaan että ajon aikana. Toimintahäiriö, kiireellisestii tarvittavat korjaukset, huollot ja muut ilmoitukset näytetään mittariston näytössä. Nämä ovat tärkeysjärjestyksen mukaan punaisia ja keltaisia merkkivaloja. Punaiset symbolit ilmaisevat vaaraa, (tärkeys 1), kun sen sijaan keltaiset ilmaisevat varoitusta (tärkeys 2). Näiden symbolien lisäksi kuljettajalle annetaan ohjeita sivu 26. Jos valikossa näkyy kohta Vehicle status (auton tila), ainakin yksi häiriöilmoitus on aktiivisena. Kun tämä valikko on valittuna, näytetään ensimmäinen häiriöilmoituksista. Jos häiriöilmoituksia on useita, näyttöön tulee esim. ilmoitus 1/3. Se tarkoittaa, että nyt näytetään ensimmäinen kolmesta ilmoituksesta. Tarkistuta näytetyt häiriöilmoitukset niin pian kuin mahdollista. Merkkivalo näkyy, kunnes toimintahäiriö on korjattu. Ensimmäisen näytön jälkeen symbolit näytetään ilman ohjetta kuljettajalle. Jos häiriö tulee esiin, symbolin näytön ja tekstin lisäksi kuuluu myös merkkiääni: Tärkeysaste 1 - kolme varoitusääntä Tärkeysaste 2 - yksi varoitusääni Punainen symboli Punainen symboli merkitsee vaaraa. Pysäytä auto. Sammuta moottori. Tarkista näytetty toiminta. Kutsu hätätilassa ammattiapua. Punaisten symbolien merkitys: Moottorin öljynpaine alhainen sivu 30 Kun punainen symboli ilmestyy, kuuluu kolme varoitusääntä peräkkäin. Keltainen symboli Keltainen symboli merkitsee varoitusta. Tarkista vastaava toiminta mahdollisimman pian. Keltaisten symbolien merkitys: Kun keltainen symboli ilmestyy, kuuluu yksi varoitusääni. Mikäli ilmenee useampia toisen tärkeysasteen toimintahäiriötä, näytetään symbolit peräkkäin 5 sekunnin välein. Asetukset DSG-automaattivaihteiston* kytkimen ylikuumeneminen Informaationäytön avulla voit itse muuttaa tiettyjä asetuksia. Voimassa oleva asetus näytetään informaationäytössä vastaavassa valikossa ylhäällä viivan alapuolella. Voit valita seuraavista (auton varustuksen mukaan): Language (kieli) MFD-data (MFA-DATEN) Convenience (mukavuus) Lights & Vision (valot & näkyvyys) Time (kellonaika) Winter tyres (talvirenkaat) sivu 35 Tarkista moottorin öljytaso, sivu 197 moottoriöljyn anturi viallinen jarrupalat kuluneet sivu 33

27 Mittarit ja merkkivalot 25 Units (yksiköt) Assistants (avustimet) Alt. speed dis. (toinen nopeuden näyttötapa) Service Interval (huolto) Factory setting (tehdasasetukset) Back (takaisin) Valinnalla Back (takaisin) pääset valikossa yhtä tasoa ylemmäksi. Kieli Tässä voit valita kielen, jolla varoitus- ja informaatioilmoitukset annetaan. MFA:n näytöt Tässä voit kytkeä joitakin monitoiminäytön näyttöjä päälle/pois. Mukavuus* Voit valita (auton varustetason mukaan) seuraavien toimintojen asetukset: Rain-closing (sateelta sulkeminen) Door open (oven avaus) ATA Confirm (murtohälyttimen kuittaus) Window op. (ikkunan avaus.) Sadeanturilla varustetun auton kattoluukun automaattisen sulkeutumisen kytkeminen sateen alkaessa päälle/pois. Jos sadetta ei tule, mutta toiminto on valittuna, niin ikkunat ja kattoluukku sulkeutuvat automaattisesti noin 12 tunnin kuluttua. Tässä voit valita yhden oven avauksen ja automaattisen lukituksen kytkemisen tai katkaisemisen. Tässä voit valita, pitääkö murtohälyttimen aktivoimisen ja aktivoinnin poistamisen yhteydessä kuulua lisäksi merkkiääni. Tässä voit asettaa mukavuuskäyttötoimintoon joko vain kuljettajan ikkunan tai kaikki ikkunat. Mirror down (peilin alaskääntö) Mirror adjust. (peilien säätö) Factory setting (tehdasasetus) Peruutusvaihteelle kytkettäessä etumatkustajan ulkopeilin taittaminen toimintaan tai pois toiminnasta a). Tässä voit valita vasemman ja oikean ulkopeilin samanaikaisen suuntaamisen kytketyksi tai katkaistuksi. Tämän valikon valinnan jälkeen mukavuustoiminnot palautuvat takaisin tehdasasetuksiin. Informaationäytössä näytetään: Convenience factory settings restored (mukavuustoimintojen tehdassäätö on valittu) a) Tämä toiminto on vain autoissa, joissa on sähkötoiminen kuljettajan istuimen säätö. Valot ja näkeminen Tässä voit säätää, kuinka kauan Coming/Leaving-Home -saattovalojen on valaistava. Tässä voit säätää myös jalkatilan valaistuksen voimakkuuden. Lisäksi voit säätää tässä päiväajovalot ja suuntavalojen mukavuuskäytön päälle/pois. Kun on valittu valikko Factory setting (tehdasasetukset), käyttöön tulevat taas tehdasasetukset. Valitsemalla matkailijan ajovalot voit kytkeä turistivalotoiminnon päälle / pois. Toimintatilassa ajovalot kääntyvät siten, että voit ajaa oikeanpuoleiseen liikenteeseen varustetulla autolla vasemmanpuoleisessa liikenteessä vastaantulijoita häikäisemättä (ja päinvastoin). Tämän toiminnon valinnalla kytket ajovalojen kääntymistoiminnon pois käytöstä. Lisätietoja sivu 53. Kellonaika Tässä voit valita kellonajan, näytön muodon (12 tai 24 tunnin näyttö) ja tehdä kesä- tai normaaliajan valinnan. Talvirenkaat Tässä voit valita nopeuden, jolloin merkkiäänen pitää kuulua. Voit käyttää toimintoa esimerkiksi silloin, kun käytät talvirenkaita, joiden huippunopeus on pienempi kuin auton huippunopeus. Kun tämä nopeus ylitetään, informaationäytössä* näytetään: Winter tyres: max. speed... km/h (talvirenkaiden enimmäisnopeus... km/h) Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

28 26 Mittarit ja merkkivalot Yksiköt Tässä voit valita yksiköt lämpötilaa, kulutusta ja ajettua matkaa varten. Avustaja Tässä voit säätää pysäköintitutkan* äänimerkit. Toinen ajonopeuden näyttö Tässä voit ottaa käyttöön toisen ajonopeuden näyttötavan (mph tai km/h) 2). Huolto Tässä voit ottaa näyttöön seuraavaan huoltoon vielä jäljellä olevat kilometrit ja päivät ja nollata huollonilmaisimen. Tehdasasetus. Valitse valikko Tehdasasetukset. Informaationäytön tehdasasetukset palautetaan. 2) Koskee maita, joissa on käytössä brittiläiset mittayksiköt. Merkkivalot Yleistä Varoitusvalot ilmaisevat tiettyjen toimintojen häiriöitä. Kuva 21 Mittariston merkkivalot

29 Mittarit ja merkkivalot 27 Suuntavalot (vasemmalle) sivu 28 Suuntavalot (oikealle) sivu 28 Sumuvalot* sivu 28 Kaukovalot sivu 28 Ajovalot sivu 28 Takasumuvalo sivu 28 Tasanopeudensäädin* sivu 28 Polttimo sammunut sivu 28 Hiukkassuodatin* (dieselmoottori) sivu 28 Turvatyynyjärjestelmä sivu 29 Pakokaasujen valvontajärjestelmä sivu 29 Sähkömekaaninen ohjaustehostin sivu 29 Moottoriöljy sivu 30 Moottorielektroniikan tarkastus (bensiinimoottorit) sivu 30 Hehkutusjärjestelmä (dieselmoottorit) sivu 31 Jäähdytysnesteen lämpötila / Jäähdytysnestetaso sivu 31 Vetoluistonrajoitus (ASR) sivu 31 Elektroninen ajonvakautusjärjestelmä (ESP)* sivu 32 Vetoluistonrajoituksen (ASR) kytkeminen pois päältä sivu 32 Vaihteenvalitsimen salpa* sivu 32 Rengaspaineet* sivu 32 Lukkiutumaton jarrujärjestelmä (ABS) sivu 33 Tavaratilan kansi sivu 33 Ovi auki sivu 34 Turvavyön muistutus sivu 33 Jarrupalojen paksuus* sivu 33 Nestetaso lasinpesunestesäiliössä* sivu 34 Jarrujärjestelmä sivu 34 Lataus sivu 34 Varapolttoaine sivu 34 Alamäkihidastin* sivu 35 DSG-automaattivaihteiston* kytkimen ylikuumeneminen sivu 35 Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot
