1 ŠKODA Fabia KÄYTTÖOHJEET

2 Johdanto Olet valinnut Škodan - sydämelliset kiitokset luottamuksesta Uusi Škodasi on auto, jossa on uusinta tekniikkaa ja runsaasti varusteita, joista on varmasti hyötyä jokapäiväisessä auton käytössä. Siksi suosittelemme, että tutustut huolella tähän käyttöohjekirjaan saadaksesi parhaan hyödyn autostasi ja sen varusteista. Jos sinulla ilmenee kysymyksiä tai ongelmia autosi suhteen, niin ota yhteyttä paikalliseen valtuutettuun korjaamoon tai auton maahantuojaan. Siellä ovat kysymykset, herätteet ja kritiikki aina tervetulleita. Kansalliset lakeihin perustuvat määräykset ovat etusijalla tämän ohjeen tietoihin nähden. Toivomme paljon iloa Škodasi kanssa ja aina hyvää matkaa. Škoda Auto

3 2 Johdanto Auton asiapaperit Auton asiakirjoihin kuuluvat tämä Käsikirja, Huoltokaavio sekä ita matkalle. Sitäpaitsi mukana voi olla automallin ja varustuksen mukaan muita ohjeita ja lisätietoja (esim. radion käyttöohje). Jos jokin edellä mainituista julkaisuista puuttuu, käänny Škoda-liikkeen puoleen. Siellä autetaan mielellään. Pitää ottaa huomioon, että auton tekniset asiakirjat ovat aina etusijalla näiden käyttöohjekirjojen tietoihin nähden. Käyttöohjekirja Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot mutta ei erikoisvarusteita, mallivaihtoehtoja eikä markkinakohtaisia varusteita. Näin ollen sinun autossasi ei ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Katso oman autosi varustetaso kauppasopimukseen liittyvistä asiakirjoista, jonka olet saanut auton hankinnan yhteydessä. Lisätietoja saat Škoda-liikkeestä. Kuvat voivat poiketa autostasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi informaatioksi. Käyttöä koskevien informaatioiden lisäksi käyttöohjekirja sisältää tärkeitä käyttö- ja hoito-ohjeita oman turvallisuutesi vuoksi ja autosi arvon säilymiseksi. Kirjassa on arvokkaita vihjeitä ja neuvoja. issa neuvotaan, miten voit ajaa turvallisesti, taloudellisesti ja ympäristöystävällisesti. säilymiseen ja on sitä paitsi monissa tapauksissa edellytyksenä takuukorvausvaatimuksille. Huoltovihko sisältää: auton tiedot; huollon ajankohdat; katsauksen huoltotöistä; huoltotodistuksen; ŠkodaAjoturvan (koskee vain joitakin maita); et takuuajalle. Takuukorvausvaatimuksen edellytyksenä on vahvistus tehdyistä huoltotöistä. Kun viet autosi huoltoon, ota huoltovihko mukaan. Jos huoltovihko on kadonnut tai huonokuntoinen, käänny sen huoltoliikkeen puoleen, jossa autosi säännöllisesti huolletaan. Sieltä saat uuden huoltovihon, johon on vahvistettu aikaisemmin tehdyt huoltotyöt. Neuvoja matkalle Sisältää joidenkin maiden tärkeitä puhelinnumeroja sekä Škodamaahantuojien ja -huoltoliikkeiden osoitteet ja puhelinnumerot. Turvallisuussyistä on ehdottomasti otettava huomioon myös varusteita, muutoksia ja varaosia koskevat informaatiot sivu 172. Mutta myös muut tämän käyttöohjekirjan luvut ovat tärkeitä, sillä auton asiallinen käyttö auttaa - säännöllisen hoidon ja huollon lisäksi - arvon

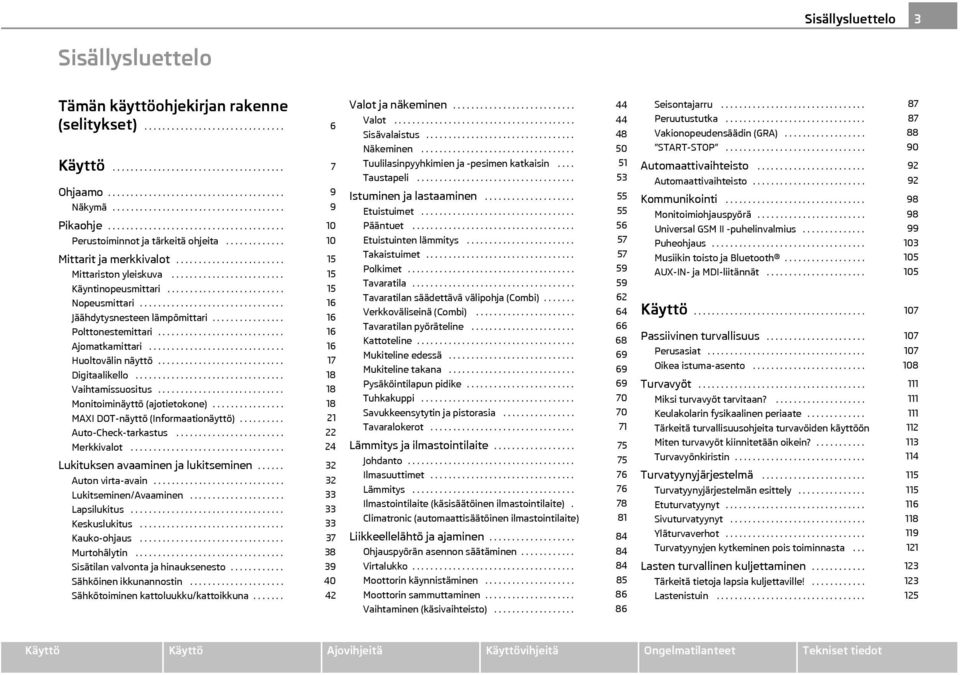

4 Sisällysluettelo 3 Sisällysluettelo Tämän käyttöohjekirjan rakenne (selitykset) Käyttö Ohjaamo Näkymä Pikaohje Perustoiminnot ja tärkeitä ohjeita Mittarit ja merkkivalot Mittariston yleiskuva Käyntinopeusmittari Nopeusmittari Jäähdytysnesteen lämpömittari Polttonestemittari Ajomatkamittari Huoltovälin näyttö Digitaalikello Vaihtamissuositus Monitoiminäyttö (ajotietokone) MAXI DOT-näyttö (Informaationäyttö) Auto-Check-tarkastus Merkkivalot Lukituksen avaaminen ja lukitseminen Auton virta-avain Lukitseminen/Avaaminen Lapsilukitus Keskuslukitus Kauko-ohjaus Murtohälytin Sisätilan valvonta ja hinauksenesto Sähköinen ikkunannostin Sähkötoiminen kattoluukku/kattoikkuna Valot ja näkeminen Valot Sisävalaistus Näkeminen Tuulilasinpyyhkimien ja -pesimen katkaisin.... Taustapeli Istuminen ja lastaaminen Etuistuimet Pääntuet Etuistuinten lämmitys Takaistuimet Polkimet Tavaratila Tavaratilan säädettävä välipohja (Combi) Verkkoväliseinä (Combi) Tavaratilan pyöräteline Kattoteline Mukiteline edessä Mukiteline takana Pysäköintilapun pidike Tuhkakuppi Savukkeensytytin ja pistorasia Tavaralokerot Lämmitys ja ilmastointilaite Johdanto Ilmasuuttimet Lämmitys Ilmastointilaite (käsisäätöinen ilmastointilaite). Climatronic (automaattisäätöinen ilmastointilaite) Liikkeellelähtö ja ajaminen Ohjauspyörän asennon säätäminen Virtalukko Moottorin käynnistäminen Moottorin sammuttaminen Vaihtaminen (käsivaihteisto) Seisontajarru Peruutustutka Vakionopeudensäädin (GRA) START-STOP Automaattivaihteisto Automaattivaihteisto Kommunikointi Monitoimiohjauspyörä Universal GSM II -puhelinvalmius Puheohjaus Musiikin toisto ja Bluetooth AUX-IN- ja MDI-liitännät Käyttö Passiivinen turvallisuus Perusasiat Oikea istuma-asento Turvavyöt Miksi turvavyöt tarvitaan? Keulakolarin fysikaalinen periaate Tärkeitä turvallisuusohjeita turvavöiden käyttöön Miten turvavyöt kiinnitetään oikein? Turvavyönkiristin Turvatyynyjärjestelmä Turvatyynyjärjestelmän esittely Etuturvatyynyt Sivuturvatyynyt Yläturvaverhot Turvatyynyjen kytkeminen pois toiminnasta... Lasten turvallinen kuljettaminen Tärkeitä tietoja lapsia kuljettaville! Lastenistuin Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

5 4 Sisällysluettelo Lastenistuimen kiinnitys ISOFIX -järjestelmällä Lastenistuimen kiinnitys Top Tether -järjestelmällä Ajovihjeitä Älykästä tekniikkaa Elektroninen ajonvakautusohjelma (ESP) Jarruttaminen Jarrutehostin Lukkiutumaton jarrujärjestelmä (ABS) Hätäjarrutustehostin Mäkilähtöapu Sähköhydraulinen ohjaustehostin Rengaspaineiden seuranta Hiukkassuodatin (dieselmoottori) Ajaminen ja ympäristö Ensimmäiset kilometriä ja sen jälkeen.... Katalysaattori Taloudellinen ja ympäristöystävällinen ajaminen Ympäristöystävällisyys Ajaminen ulkomailla Auton vaurioiden välttäminen Vedessä ajaminen Perävaunun vetäminen Perävaunun vetäminen Tarkastaminen ja täyttäminen Moottoritila Moottoriöljy Jäähdytysjärjestelmä Jarruneste Akku Lasinpesulaite Pyörät ja renkaat Pyörät Lisävarusteet, muutokset ja varaosat Yleistä Ongelmatilanteet Ongelmatilanteet Ensiapulaukku ja varoituskolmio Sammutin Auton työkalut Varapyörä Pyöränvaihto Renkaankorjaussarja Käynnistysapu Auton hinaaminen Varokkeet ja lamput Sähköjärjestelmän varokkeet Lamput Moottoriöljyn luokitukset Moottori 1,2 l/44 kw - EU Moottori 1,2 l/51 kw - EU5/EU2 DDK Moottori 1,2 l/63 kw TSI - EU Moottori 1,2 l/77 kw TSI - EU Moottori 1,4 l/63 kw - EU Moottori 1,6 l/77 kw - EU4, EU2 DDK Moottori 1,4 l/132 kw TSI - EU Moottori 1,2 l/55 kw TDI CR DPF - EU4 / EU5... Moottori 1,6 l/55 kw TDI CR - EU Moottori 1,6 l/66 kw TDI CR - EU Moottori 1,6 l/77 kw TDI CR - EU Aakkosellinen hakemisto Käyttövihjeitä Auton hoito ja auton puhdistaminen Yleistä Auton hoitaminen ulkona Auton sisäpuolen hoitaminen Polttoaine Bensiini Diesel Tankkaaminen Tekniset tiedot Tekniset tiedot Yleisiä ohjeita Käytetyt lyhennykset Suorituskyky Paino Auton tunnistetiedot Polttoaineen kulutus ECE-määräysten ja EUdirektiivien mukaisesti Mitat

6 Sisällysluettelo 5 Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

7 6 Tämän käyttöohjekirjan rakenne (selitykset) Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käyttöohjekirjan lopussa auttavat löytämään toivotun informaation. Luvut Useimmat kappaleet koskevat kaikkia automalleja. Koska varusteluvaihtoehdot saattavat ollakin hyvin moninaisia, ei voida välttää sitä, että huolimatta lukujen jaottelusta mainitaan satunnaisesti myös varusteita, joita autossasi ei ole. Pikainformaatio ja johdanto Jokaisella kappaleella on otsikko. Sen jälkeen seuraa lyhyt informaatio (suurikokoisella kursiivilla), joka kertoo, mitä tässä kappaleessa käsitellään. Kuvan jälkeen seuraa useimmiten johdanto (suhteellisen suurin kirjaimin), joka kuvaa tarvittavat toimenpiteet). Toteutettavat työvaiheet on merkitty ajatusviivalla. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Merkkien selitys Luku päättyy. Luku jatkuu seuraavalla sivulla. et Kaikki neljä ohjetyyppiä, joita tekstissä on käytetty, on aina esitetty kunkin kappaleen lopussa. Tärkeimmät ohjeet ovat tunnistettavissa HUOMIO-otsikosta. Nämä HUOMIOohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. Tekstistä löytyy usein kaksoisnuoli, jota seuraa pieni varoitusmerkki. Pane ehdottomasti merkille nämä Huomio!-ohjesymbolit kappaleen lopussa. Varoitus! Varoitus -ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Ympäristöohje Ympäristö -ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttonesteen kulutuksen vähentämiseen. Tavallinen muistuttaa yleisesti tärkeistä informaatioista.

8 7 Käyttö Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

9 8 Ohjaamo Kuva 1 Ohjaamo

10 Ohjaamo 9 Ohjaamo Näkymä Yleiskuvasta näet nopeasti auton mittarit ja hallintalaitteet. A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 Sähkötoimiset ikkunannostimet Sähköisen ulkopeilin säädin Ilmasuuttimet Monitoimikatkaisimen vipu: Suuntavalot, kaukovalot ja seisontavalot, valomerkki Vakionopeudensäädin Ohjauspyörä jossa on: äänitorvi kuljettajan turvatyyny ja radion, radionavigaattorin ja puhelimen käyttönäppäimet... Mittaristo: Mittaristo: Mittarit ja merkkivalot Monitoimikatkaisimen vipu: Monitoiminäyttö Tuulilasinpyyhkimien ja -pesimen katkaisin Takalasinlämmityksen katkaisin ASR-järjestelmän katkaisin Ilmasuuttimet Hälytysvilkkujen katkaisin etumatkustajan turvatyynyn katkaisimen merkkivalo Varustuksen mukaan: Lämmityslaitteen käyttö Ilmastointilaitteen käyttö Climatronic-järjestelmän käyttö Tavaralokerot etumatkustajan puolella Etumatkustajan turvatyyny Etumatkustajan turvatyynyn katkaisin Katkaisin varustuksen mukaan: Tavaratilan kannen vapautus Sisätilojen valvonta Varokerasia kojelaudassa valokatkaisinja valojen suuntauksen säätäminen , 47 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 Konepellin avausvipu Ohjauspyörän säätövipu Virtalukko Varustuksen mukaan: Radio Radionavigaattori Kuljettajan istuinlämmityksen keinukatkaisin Keskuslukituskatkaisin Varustuksen mukaan: Vaihdetanko (käsivaihteisto) Vaihteenvalitsin (automaattivaihteisto) Etumatkustajan istuinlämmityksen keinukatkaisin Varustuksen mukaan: Tuhkakuppi Tavaralokero MDI Tehdasasennettua radiota ja navigaattoria varten on erilliset käyttöohjeet. Oikeanpuoleisella ohjauksella varustetuissa autoissa hallintalaitteiden järjestys poikkeaa kuvatusta järjestyksestä osittain sivu 8, kuva 1. Symbolit vastaavat kuitenkin yksittäisiä laitteita. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

11 10 Pikaohje Pikaohje Perustoiminnot ja tärkeitä ohjeita Ohjauspyörän asennon säätäminen Johdanto Pikaohjeen tarkoitus on tutustuttaa sinut nopeasti autosi tärkeimpiin laitteisiin. Noudata kaikkia käsikirjan myöhemmissä luvuissa olevia ohjeita. Auton lukitseminen ja lukituksen avaaminen Kuva 3 Säädettävä ohjauspyörä: Vipu ohjauspylvään alapuolella/oikea etäisyys ohjauspyörästä Kuva 2 Keskuslukituksen radiokaukoohjain ja avain A1 Auton lukituksen avaaminen A2 Tavaratilan luukun avaaminen A3 Auton lukitseminen A4 Avaimen taittaminen esille/sisään Lisävihjeitä sivu 38, Auton lukituksen avaaminen ja lukitseminen. Ohjauspyörän asentoa voidaan säätää korkeus- ja pituussuunnassa. Käännä ohjauspylvään alapuolella oleva vipu alas kuva 3 - vasemmalla. Aseta ohjauspyörä haluttuun asentoon (korkeus- ja etäisyyssuunnassa). Nosta vipu ylöspäin vasteeseen saakka. Ohjauspyörän asentoa voidaan säätää korkeus- ja pituussuunnassa. Lisävihjeitä sivu 84, Ohjauspyörän asennon säätäminen. Säädä ohjauspyörä siten, että ohjauspyörän ja rintalastan väli on vähintään 25 cm kuva 3 - oikealla. Jos tästä minimietäisyydestä ei pidetä huolta, ei turvatyynyjärjestelmä voi suojata - hengenvaara! Ohjauspyörää ei saa säätää ajon aikana! Turvallisuussyistä vivun täytyy olla aina tiukasti ylös painettuna, ettei ohjauspyörä muuta asentoaan tahattomasti ajon aikana - onnettomuusvaara!

12 Pikaohje 11 Turvavyön korkeudensäätö A2 Istuinkorkeuden säätäminen A3 Selkänojan kaltevuuden säätäminen Lisäohjeita sivu 55, Etuistuinten säätäminen - Versio 1 ja sivu 56, Etuistuimen säätäminen - Versio 2. Kuljettajan istuinta saa säätää vain auton ollessa paikallaan - onnettomuusvaara! Kuva 4 Etuistuin: Turvavyön korkeudensäätö Ulkopeilin sähkösäätö Säätöä varten paina yläkiinnikettä sisään ja työnnä sitä ylös- tai alaspäin kuva 4. Tarkasta säädön jälkeen vetämällä napakasti turvavyöstä, että yläkiinnike on lukkiutunut turvallisesti. Lisävihjeitä sivu 113, Turvavyön korkeudensäätö etuistuimilla. Säädä turvavyön korkeus siten, että olkavyö kulkee likimain olkapään keskikohdan yli - ei missään tapauksessa kaulan kohdalta! Etuistuimien säätäminen Kuva 6 Oven sisäpuoli: Suuntausnuppi Ulkopeilien lämmitys Vasemman ulkopeilin säätäminen Oikean ulkopeilin säätäminen Toiminnan poiskytkeminen Lisävihjeitä sivu 53. Kuva 5 Istuimen säätöosat: Versio 1/versio 2 A1 Istuimen säätäminen pituussuunnassa Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

13 12 Pikaohje Valot sytyttäminen ja näkyminen A Suuntavalo oikealle AB Suuntavalo vasemmalle AC Lähi- ja kaukovalojen vaihtaminen AD Kaukovalomerkki Lisävihjeitä sivu 48, Suunta- ja kaukovalokatkaisin. Lasinpyyhkimien katkaisin Kuva 7 Kojelauta: Valokatkaisin Kaikkien valojen sammuttaminen Seisontavalojen sytyttäminen Lähi- ja kaukovalojen sytyttäminen Kuva 9 Lasinpyyhkimien katkaisin Sumuvalot A Tihkukytkin Takasumuvalo A0 A1 Pyyhkiminen pysäytettynä Taukoajastus Lisävihjeitä sivu 44, Valojen sytyttäminen ja sammuttaminen. A2 A3 Hidas pyyhkiminen Nopea pyyhkiminen Suunta- ja kaukovalokatkaisin A4 A5 Kertapyyhkäisy Pyyhkimien ja pesimen automatiikka Takalasinpyyhin A6 Tihkusadepyyhkäisy 6 sekunnin välein A7 Pyyhkimien ja pesimen automatiikka Lisävihjeitä sivu 51, Lasinpyyhin. Kuva 8 Suuntavalo- ja kaukovalokatkaisin

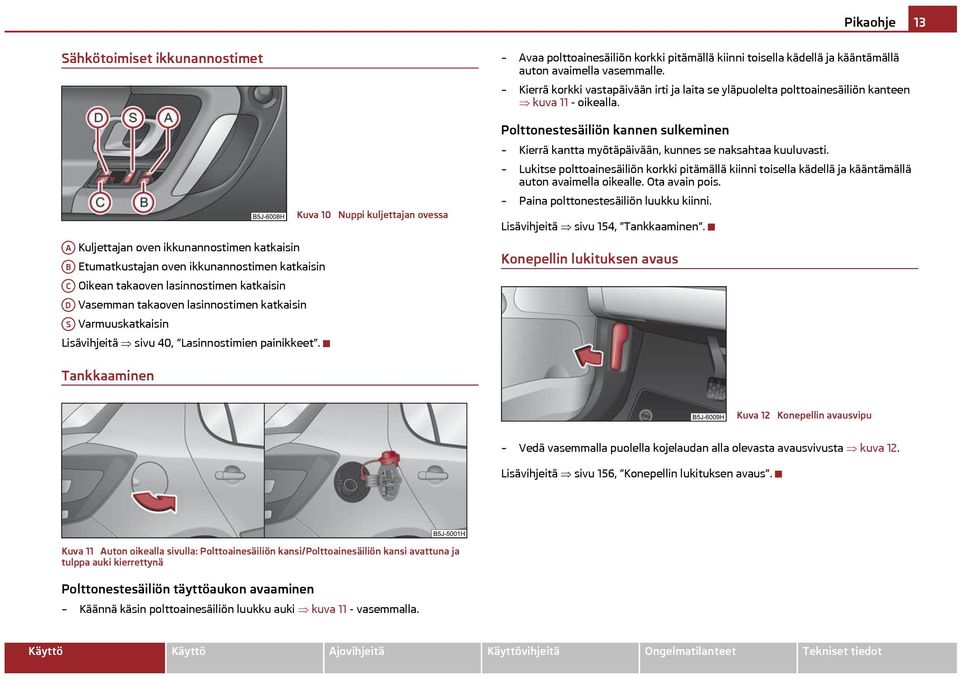

14 Pikaohje 13 Sähkötoimiset ikkunannostimet Kuva 10 Nuppi kuljettajan ovessa A Kuljettajan oven ikkunannostimen katkaisin AB Etumatkustajan oven ikkunannostimen katkaisin AC Oikean takaoven lasinnostimen katkaisin AD Vasemman takaoven lasinnostimen katkaisin AS Varmuuskatkaisin Lisävihjeitä sivu 40, Lasinnostimien painikkeet. Avaa polttoainesäiliön korkki pitämällä kiinni toisella kädellä ja kääntämällä auton avaimella vasemmalle. Kierrä korkki vastapäivään irti ja laita se yläpuolelta polttoainesäiliön kanteen kuva 11 - oikealla. Polttonestesäiliön kannen sulkeminen Kierrä kantta myötäpäivään, kunnes se naksahtaa kuuluvasti. Lukitse polttoainesäiliön korkki pitämällä kiinni toisella kädellä ja kääntämällä auton avaimella oikealle. Ota avain pois. Paina polttonestesäiliön luukku kiinni. Lisävihjeitä sivu 154, Tankkaaminen. Konepellin lukituksen avaus Tankkaaminen Kuva 12 Konepellin avausvipu Vedä vasemmalla puolella kojelaudan alla olevasta avausvivusta kuva 12. Lisävihjeitä sivu 156, Konepellin lukituksen avaus. Kuva 11 Auton oikealla sivulla: Polttoainesäiliön kansi/polttoainesäiliön kansi avattuna ja tulppa auki kierrettynä Polttonestesäiliön täyttöaukon avaaminen Käännä käsin polttoainesäiliön luukku auki kuva 11 - vasemmalla. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

15 14 Pikaohje Konepellin avaaminen Kuva 13 Etusäleikkö: Konepellin avausvipu/konepellin varmistaminen tukitangon avulla Avaa konepellin lukitus varmistusvipua vetämällä kuva 13 - vasemmalla. Ota tukitanko pidikkeestä. Aseta tangon pää konepellissä olevaan aukkoon kuva 13 - oikealla. Lisävihjeitä sivu 156, Konepellin avaaminen ja sulkeminen. Moottoriöljytason tarkastaminen Kuva 14 Öljynmittapuikko Aa Öljyä ei saa lisätä. Ab Öljyä voi lisätä. Ac Öljyä on lisättävä. Lisävihjeitä sivu 158, Moottoriöljyn tarkastus.

16 Mittarit ja merkkivalot 15 Mittarit ja merkkivalot Mittariston yleiskuva Kuva 15 Mittaristo A1 A2 A3 A4 A5 Käyntinopeusmittari sivu 15 Näyttö kokonaisajomatkan näyttö sivu 16 huollonilmaisin sivu 17 digitaalikello sivu 18 monitoiminäytöllä sivu 18 informaationäytöllä sivu 21 Nopeusmittari sivu 16 Jäähdytysnesteen lämpömittari sivu 16 Näyttötilan näppäin: asetus tunnit/minuutit Toisen nopeusnäytön aktivointi tai aktivoinnin poisto: mph tai km/h Huoltoväli - jäljellä olevien päivien ja kilometri- tai mailimäärän näyttö seuraavaan huoltoon/nollaus 1) 1) Koskee maita, joissa on käytössä brittiläiset mittayksiköt. A6 A7 Näppäin: osamatkamittarin nollaus Huollonilmaisimen nollaus asetus tunnit/minuutit näyttötilan aktivointi/aktivoinnin poisto Polttonestemittari sivu 16 Käyntinopeusmittari Käyntinopeusmittarin asteikon A1 kuva 15 punaisella alueella moottorin ohjausyksikkö alkaa rajoittaa moottorin käyntinopeutta. Moottorin ohjausyksikkö rajoittaa kierrosluvun turvalliselle alueelle. Vaihda suuremmalle vaihteelle tai siirrä automaattivaihteiston vaihteenvalitsin kohtaan D, ennen kuin moottorin käyntinopeus saavuttaa punaisen alueen. Älä käytä moottoria korkealla käyntinopeudella totutusajovaiheessa äläkä moottorin ollessa kylmä sivu 138. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

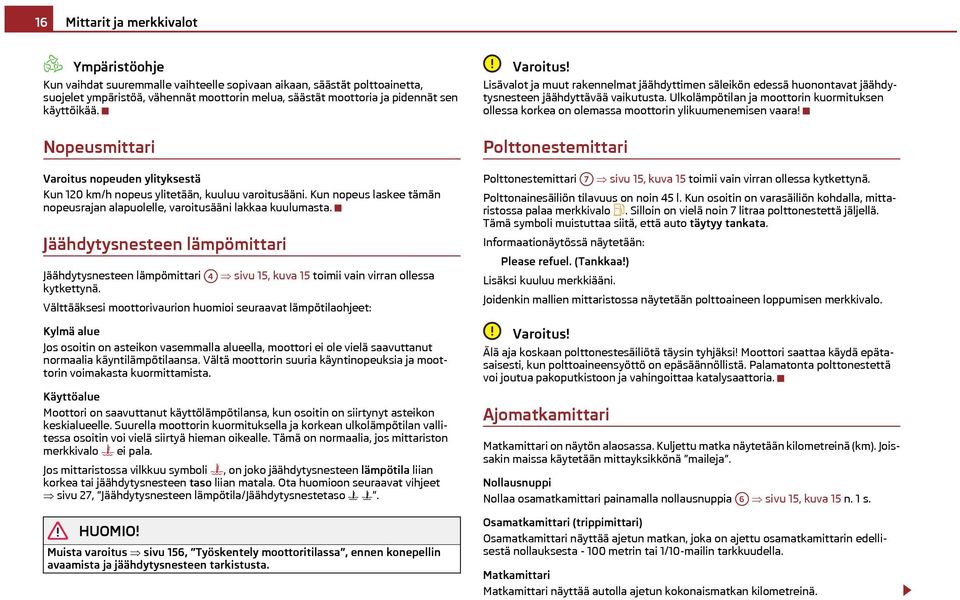

17 16 Mittarit ja merkkivalot Ympäristöohje Kun vaihdat suuremmalle vaihteelle sopivaan aikaan, säästät polttoainetta, suojelet ympäristöä, vähennät moottorin melua, säästät moottoria ja pidennät sen käyttöikää. Nopeusmittari Varoitus nopeuden ylityksestä Kun 120 km/h nopeus ylitetään, kuuluu varoitusääni. Kun nopeus laskee tämän nopeusrajan alapuolelle, varoitusääni lakkaa kuulumasta. Jäähdytysnesteen lämpömittari Jäähdytysnesteen lämpömittari A4 sivu 15, kuva 15 toimii vain virran ollessa kytkettynä. Välttääksesi moottorivaurion huomioi seuraavat lämpötilaohjeet: Kylmä alue Jos osoitin on asteikon vasemmalla alueella, moottori ei ole vielä saavuttanut normaalia käyntilämpötilaansa. Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Käyttöalue Moottori on saavuttanut käyttölämpötilansa, kun osoitin on siirtynyt asteikon keskialueelle. Suurella moottorin kuormituksella ja korkean ulkolämpötilan vallitessa osoitin voi vielä siirtyä hieman oikealle. Tämä on normaalia, jos mittariston merkkivalo ei pala. Jos mittaristossa vilkkuu symboli, on joko jäähdytysnesteen lämpötila liian korkea tai jäähdytysnesteen taso liian matala. Ota huomioon seuraavat vihjeet sivu 27, Jäähdytysnesteen lämpötila/jäähdytysnestetaso. Muista varoitus sivu 156, Työskentely moottoritilassa, ennen konepellin avaamista ja jäähdytysnesteen tarkistusta. Varoitus! Lisävalot ja muut rakennelmat jäähdyttimen säleikön edessä huonontavat jäähdytysnesteen jäähdyttävää vaikutusta. Ulkolämpötilan ja moottorin kuormituksen ollessa korkea on olemassa moottorin ylikuumenemisen vaara! Polttonestemittari Polttonestemittari A7 sivu 15, kuva 15 toimii vain virran ollessa kytkettynä. Polttonainesäiliön tilavuus on noin 45 l. Kun osoitin on varasäiliön kohdalla, mittaristossa palaa merkkivalo. Silloin on vielä noin 7 litraa polttonestettä jäljellä. Tämä symboli muistuttaa siitä, että auto täytyy tankata. Informaationäytössä näytetään: Please refuel. (Tankkaa!) Lisäksi kuuluu merkkiääni. Joidenkin mallien mittaristossa näytetään polttoaineen loppumisen merkkivalo. Varoitus! Älä aja koskaan polttonestesäiliötä täysin tyhjäksi! Moottori saattaa käydä epätasaisesti, kun polttoaineensyöttö on epäsäännöllistä. Palamatonta polttonestettä voi joutua pakoputkistoon ja vahingoittaa katalysaattoria. Ajomatkamittari Matkamittari on näytön alaosassa. Kuljettu matka näytetään kilometreinä (km). Joissakin maissa käytetään mittayksikkönä maileja. Nollausnuppi Nollaa osamatkamittari painamalla nollausnuppia A6 sivu 15, kuva 15 n. 1 s. Osamatkamittari (trippimittari) Osamatkamittari näyttää ajetun matkan, joka on ajettu osamatkamittarin edellisestä nollauksesta metrin tai 1/10-mailin tarkkuudella. Matkamittari Matkamittari näyttää autolla ajetun kokonaismatkan kilometreinä.

18 Mittarit ja merkkivalot 17 Vikanäyttö Jos mittaristossa on vika, näytössä on jatkuvasti Error. Korjauta vika mahdollisimman pian valtuutetulla korjaamolla. Älä käytä turvallisuutesi takia osamatkamittarin nollausnuppia ajon aikana! Jos aktivoidaan informaationäytöllä varustetun auton toinen tapa näyttää ajonopeus (mph tai km/h), lukema näytetään kokonaismatkamittarin lukeman paikalla. Huoltovälin näyttö Näytön ulkonäkö voi olla erilainen auton varustuksen mukaan. Kuva 16 Huollonilmaisimen näyttö: Vihje Huollonilmaisimen näyttö Ennen määräaikaishuollon km-määrän täyttymistä näytetään sytytysvirran kytkemisen jälkeen avainsymboli ja jäljellä olevien kilometrien määrä kuva 16. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Informaationäytössä näytetään: Service in... km or... days. (Huoltoon jäljellä... km tai... päivää) Kilometrimäärä ja vastaavasti päivien määrä seuraavan huoltoon muuttuu 100 km portain ja vastaavasti päivittäin. Kun määräaikaishuollon ajankohta on saavutettu, syttyy näyttöön vilkkuva avainsymboli 20 sekunniksi ja teksti Service. Informaationäytössä näytetään: Service now! (Huolto nyt!) Ilmoitus matkasta ja päivistä seuraavaan määräaikaishuoltoon Näet painiketta A5 painamalla huoltoon jäljellä olevien päivien lukumäärän ja kilometrimäärän sivu 15. Näyttöön tulee 10 sekunniksi avainsymboli ja jäljellä olevat kilometrit. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Informaationäytöllä varustetuissa autoissa tämä näyttö kutsutaan valikolla Settings (Asetukset) sivu 23. Informaationäyttöä näkyy 10 sekunnin ajan: Service in... km or... days. (Huoltoon jäljellä... km tai... päivää) Huollonilmaisimen nollaus Määräaikaishuollon ilmoituksen voi nollata vasta, kun huoltoilmoitus tai vähintään yksi ennakkovaroitus on tullut mittariston näytölle. Suosittelemme, että annat kuittauksen merkkihuollon tehtäväksi. Merkkihuolto: nollaa näytön muistin, kun vastaava huoltotyö on tehty; tekee merkinnän huoltovihkoon; liimaa kojelaudan päätyyn kuljettajan puolelle tarran, johon on merkitty seuraavan huollon ajankohta. Huoltovälien näytöt voit säätää uudelleen palautusnupista A6 sivu 15 seuraavasti: Informaationäytöllä varustetuissa autoissa tämä näyttö kutsutaan valikolla Settings (Asetukset) sivu 23. Varoitus! Suosittelemme, että huollonilmaisimen näyttöä ei nollata itse, koska se voi aiheuttaa huollonilmaisimen näytön virheellisen säädön ja siitä aiheutuvia häiriöitä autoon. Älä nollaa näyttöä kesken huoltovälin, sillä seurauksena on väärä näyttölukema. Kun akku irrotetaan, huollonilmaisimen arvot pysyvät muistissa. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

19 18 Mittarit ja merkkivalot Jos mittaristo vaihdetaan korjaustyön yhteydessä, huollonilmaisimen näyttöön onasetettava oikeat lukemat. Tämän työn tekee Škoda -huolto. Joustavan huoltovälin (QG1) näytön nollauksen jälkeen tiedot näkyvät samalla tavalla kuin kiinteän huoltovälin (QG2) autoissa. Siksi suositamme, että annat vain Škoda-huollon nollata huoltovälin näytön. Huolto tekee sen järjestelmätesterillä. Katso huoltovihosta lisätietoja huoltoväleistä. Digitaalikello Säädä kellonaika näppäimillä A5 ja A6 sivu 15, kuva 15. Valitse näppäimellä A5 näyttö, minkä haluat muuttaa. Tee muutos näppäimellä A6. Jos autossa on informaationäyttö, voit säätää kellon valikossa Time (kellonaika) sivu 23. Turvallisuussyistä kellonaikaa ei saa säätää ajon aikana, vaan ainoastaan auton ollessa paikallaan! Vaihtamissuositus Jos ohjausyksikkö on laskenut, että kannattaisi vaihtaa, näyttöön tulee nuoli AB. Nuoli osoittaa ylös- tai alaspäin. Näin suositellaan vaihtamaan joko suuremmalle tai pienemmälle vaihteelle. Samalla näytetään kytkettynä olevan vaihteen A sijasta suositeltu vaihde. Monitoiminäyttö (ajotietokone) Johdanto Monitoiminäyttö on auton varustetason mukaan varustettu näytöllä sivu 19, kuva 18 tai informaationäytöllä sivu 21. Monitoiminäyttö antaa joukon hyödyllisiä informaatioita: Ulkolämpötila sivu 20 Ajoaika sivu 20 Hetkellinen polttonesteenkulutus sivu 20 Keskikulutus sivu 20 Toimintasäde sivu 20 Ajomatka sivu 20 Keskinopeus sivu 20 Ajonopeus sivu 21 Öljyn lämpötila sivu 21 Varoitus nopeuden ylityksestä sivu 21 Jos autossa on informaationäyttö, voit säätää joidenkin tietojen näytön pois päältä. Kuva 17 Vaihtamissuositus Mittaristossa näkyy kytkettynä oleva vaihde A kuva 17. Näyttöön tulee vaihtamissuositus, jolla polttoaineen kulutus voidaan saada mahdollisimman pieneksi. Tiettyjen maitten varustuksessa näyttö on englantilaisen mittajärjestelmän mukainen. Jos aktivoit toisen nopeusnäytön (mailit), ajonopeutta ei näytetä lukemana km/h.

20 Mittarit ja merkkivalot 19 Tallennus Käyttö Kuva 18 Monitoiminäyttö Kuva 19 Monitoiminäyttö: Hallintapaneeli Ajotietokone on varustettu kahdella automaattisesti toimivalla muistialueella. Näyttöalueen keskellä näytetään valittu muisti kuva 18. Osamatkamuistin arvo (muistialue 1) näytetään, kun näyttöön ilmestyy 1. Jos siihen ilmestyy 2, näytetään kokonaismatkamuistin (muistialue 2) tieto. Muistialueen vaihto tehdään lasinpyyhkimen vivun näppäimellä AB kuva 19. Osamatkamuisti (muistialue 1) Osamatkamuisti kerää virran kytkemisestä virran katkaisuun seuraavat tiedot: ajoaika, ajomatka ja kulutettu polttonestemäärä. Jos ajamista jatketaan 2 tunnin kuluessa virran katkaisun jälkeen, otetaan uudet arvot mukaan voimassaolevan ajoinformaation laskentaan. Jos pysäytys kestää yli kahden tunnin ajan, muisti tyhjenee automaattisesti. Kokonaismatkamuisti (muistialue 2) Kokonaismatkamuisti kerää ajotiedot mistä tahansa määrästä yksittäisiä ajomatkoja yhteensä 19 tunnin ja 59 minuutin ajoaikaan tai km ajomatkaan asti. Informaationäytöllä varustetuissa autoissa ajotiedot kerätään 99 tuntiin ja 59 minuuttiin tai ajokilometriin saakka. Kun jompi kumpi mainituista arvoista ylittyy, muisti tyhjenee ja laskenta alkaa uudelleen. Sitä vastoin kokonaismatkamuisti ei tyhjene 2 tunnin pysäytyksen jälkeen kuten osamatkamuisti. Jos akun kytkentä irrotetaan, kaikki muistialueisiin 1 ja 2 tallennetut tiedot katoavat. Keinukatkaisin A ja näppäin AB ovat lasinpyyhkimien katkaisimen varressa kuva 19. Muistialueen valitseminen Valitse muistialue painamalla lyhyesti lasinpyyhkimen vivun näppäintä AB. Toimintojen valinta Paina keinukytkintä A ylös- tai alaspäin yli 0,5 s. Näin voit selata monitoiminäytön eri toimintoja. Toimintojen nollaus Valitse haluttu muistialue. Paina nuppia AB yli 1 sekunnin ajan. Valitun muistialueen seuraavat tiedot voidaan katkaisimella AB nollata: keskikulutus; ajomatka; keskinopeus; Ajoaika. Ajotietokonetta voidaan käyttää vain virran ollessa kytkettynä. Kun virta kytketään, näyttöön tulee se toiminto, joka oli viimeksi valittuna ennen virran katkaisua. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

21 20 Mittarit ja merkkivalot Ulkolämpötila Ulkolämpötila näytetään näytössä, kun virta on kytkettynä. Jos ulkolämpötila laskee alle +4 C, lukeman eteen tulee lumihiutalesymboli (varoittaa liukkaudesta). Lumihiutale vilkkuu 10 s ja jää sen jälkeen näyttöön ulkolämpötilan lukeman eteen. Samalla kuuluu merkkiääni. Lasinpyyhkimen vivussa olevan keinukatkaisimen A sivu 19, kuva 19 painamisen jälkeen näytetään toiminto, joka oli viimeksi valittuna. Älä luota pelkästään ulkolämpömittarin näyttöön, ettei tiellä ole jäätä. Huomaa, että myös ulkolämpötilan ollessa +4 C tienoilla voi maan pintaan muodostua jäätä - varoitus jäätymisestä! Ajoaika Näyttöön tulee ajoaika, joka on kulunut muistin edellisestä nollauksesta sivu 19. Jos haluat laskea ajoajan tietyllä aikavälillä, tyhjennä muisti painamalla katkaisinta AB sivu 19, kuva 19. Molempien muistien suurin näyttöarvo on 19 tuntia ja 59 minuuttia. Informaationäytöllä varustetuissa autoissa näyttöarvo on 99 tuntia ja 59 minuuttia. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Hetkellinen polttonesteenkulutus Näytössä näytetään hetkellinen kulutus l/100 km. Tämän näytön avulla voit sovittaa ajotapasi haluttuun polttonesteenkulutukseen. Auton ollessa paikallaan tai hitaasti ajettaessa näytetään polttonesteenkulutus litroina tunnissa. Ajon aikana näytetty arvo päivitetään 0,5 sekunnin välein. Keskikulutus Näytössä näytetään keskikulutus l/100 km muistin edellisen tyhjennyksen jälkeen sivu 19. Tämän näytön avulla voit sovittaa ajotapasi haluttuun polttonesteenkulutukseen. Jos haluat mitata tietyn aikavälin keskikulutuksen, muisti on nollattava lasinpyyhkimen vivun näppäimellä AB sivu 19, kuva 19 uutta mittausta varten. Tyhjennyksen jälkeen ilmestyy näyttöön noin ensimmäisten 300 metrin matkalla viivoja. Ajon aikana näytetty arvo päivitetään 5 sekunnin välein. Kulutettua polttonestemäärää ei näytetä. Polttonesteen riittävyys Näytössä näytetään toimintasäde kilometreinä. Se ilmoittaa auton jäljellä olevan ajomatkan nykyisellä polttonestemäärällä ja samalla ajotavalla. Toimintasäde näytetään 10 km:n portain. Kun merkkivalo on syttynyt, näytetään varapolttoaineen käyttö 5 km välein. Toimintasäde lasketaan polttonesteenkulutuksen perusteella edellisten 50 kilometrin matkalta. Kun ajat säästeliäämmin, toimintasäde kasvaa. Jos muisti nollataan (akun irtikytkennän yhteydessä), lasketaan toimintasäteeksi 10 l/100 km; sen jälkeen arvo sovitetaan ajotyylin mukaiseksi. Ajomatka Näyttöön tulee ajomatka muistin edellisen tyhjennyksen jälkeen sivu 19. Jos haluat laskea ajomatkan tietystä ajankohdasta, tyhjennä muisti siitä hetkestä painamalla lasinpyyhkimen näppäintä AB sivu 19, kuva 19. Kummankin muistin suurin näyttö on km tai km autoissa, joissa on informaationäyttö. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Keskinopeus Näytössä näytetään keskinopeus km/h viimeisimmän muistin tyhjennyksen jälkeen sivu 19. Jos haluat tietää keskinopeuden tietyllä aikavälillä, muisti täytyy tyhjentää uuden mittauksen aloittamista varten painamalla lasinpyyhkimen vivun näppäintä AB sivu 19, kuva 19. Tyhjennyksen jälkeen ilmestyy näyttöön ensimmäisten 100 metrin matkalla viivoja. Ajon aikana näytetty arvo päivitetään 5 sekunnin välein.

22 Mittarit ja merkkivalot 21 Ajonopeus Näytössä on nopeusmittarin A3 ilmoittama todellinen ajonopeus sivu 15, kuva 15. Öljyn lämpötila Kun öljyn lämpötila on alle 50 C tai öljyn lämpötilan mittauksessa on virhe, näytetään lämpötilan sijasta kolme viivaa. Varoitus nopeuden ylityksestä Tämä toiminto mahdollistaa nopeusrajoituksen asettamisen ja ilmoittaa sen ylittämisestä. Nopeusrajoituksen asettaminen auton ollessa paikallaan Valitse painikkeen A sivu 19, kuva 19 avulla valikko Varoitus nopeuden ylityksestä. Nopeusrajoituksen säätömähdollisuus aktivoidaan painamalla painiketta (arvo vilkkuu). Aseta haluamasi nopeusrajoitus painikkeella A, esim. 50 km/h. Vahvista asetettu nopeusrajoitus painikkeella AB tai odota noin 5 sekuntia, kunnes asetus tallentuu automaattisesti muistiin (arvo lakkaa vilkkumasta). Nopeusrajoitus voidaan tällä tavalla säätää 5 km/h välein. Nopeusrajoituksen asettaminen auton ollessa liikkeessä Valitse painikkeen A avulla valikko Varoitus nopeuden ylityksestä. Aja haluttua nopeutta, esim. 50 km/h. Kun painat painiketta AB, sen hetkinen ajonopeus tallentuu nopeusrajoitukseksi (arvo vilkkuu). Jos haluat muuttaa asetettua nopeusrajoitusta, voit tehdä sen 5 km/h välein (esim. vastaanotettu nopeus 47 km/h suurenee arvoon 50 km/h tai pienenee arvoon 45 km/h). Vahvista asetettu nopeusrajoitus painamalla uudelleen painiketta AB tai odota noin 5 sekuntia, kunnes asetus tallentuu automaattisesti muistiin (arvo lakkaa vilkkumasta). AB Nopeusrajoituksen muuttaminen tai poistaminen Valitse painikkeen A avulla valikko Varoitus nopeuden ylityksestä. Poista nopeusrajoitus painikkeella AB. Jos painat uudelleen painiketta AB, nopeusrajoituksen muutosmahdollisuus aktivoituu. Jos ylität asetetun nopeusrajoituksen, siitä varoitetaan äänimerkin avulla. Näytölle tulee samanaikaisesti Varoitus nopeuden ylityksestä ja asetettu nopeusrajoituksen arvo. Nopeusrajoitus säilyy muistissa auton virran katkaisemisen jälkeenkin. Kiinnitä ensisijaisesti huomio liikennetapahtumiin! Auton kuljettaja on vastuussa liikenneturvallisuudesta. MAXI DOT-näyttö (Informaationäyttö) Johdanto Informaationäyttö kertoo mukavalla tavalla auton ajankohtaisen toimintatilan. Lisäksi informaationäyttö välittää (auton varustuksen mukaan) tiedot radiosta, puhelimesta, monitoiminäytöstä, radionavigointijärjestelmästä, MDI-tuloon liitetystä laitteesta sekä automaattivaihteistosta. Virran ollessa kytkettynä ja ajon aikana autossa tarkastetaan aina tiettyjä toimintoja ja tiloja. Toimintahäiriöt ja vastaavat tarpeelliset korjaustyöt sekä muut informaatiot ilmoitetaan punaisilla symboleilla sivu 23 ja keltaisilla symboleilla sivu 23. Joidenkin symbolien merkkivaloon on yhdistetty varoitusääni. Lisäksi näytössä näytetään informaatio- ja varoitustekstejä sivu 24. Näytössä näytetään seuraavat tiedot (auton varustuksesta riippuen): Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

23 22 Mittarit ja merkkivalot Päävalikko sivu 22 Ovien, tavaratilan kannen ja konepellin merkkivalo sivu 22 Huollonilmaisimen näyttö sivu 17 Automaattivaihteiston vaihteenvalitsimen asento sivu 93 Päävalikko Vahvista informaationäytön varoitukset sivu 22 lasinpyyhkimen vivun näppäimellä AB, jotta pääset päävalikkoon. Vaikka et käytä informaationäyttöä, valikko vaihtuu aina 10 sekunnin välein seuraavaksi korkeammalle tasolle. Tehdasasenteisen autoradion ja radionavigaattorin käyttöä varten on erillinen ohjekirja, joka toimitetaan auton asiakirjojen mukana. Ovien, tavaratilan kannen ja konepellin merkkivalo Aktivoi Main menu (päävalikko) painamalla keinukatkaisinta A kuva 20 kauemmin kuin 1 sekunnin ajan. Voit valita keinukatkaisimella A valikkokohdan. Valittu informaatio näytetään, kun katkaisinta AB painetaan lyhyesti. Voit valita seuraavat toiminnat (auton varustuksen mukaan): MFD (MFA) sivu 18 Audio (Audio) Navigation (navigointi) Phone (puhelin) sivu 99 Vehicle status (Auton tila) sivu 22 Settings (asetukset) sivu 23 Kuva 20 Informaationäyttö: Hallintapaneeli Valikko Audio (audio) näytetään vain silloin, kun tehdasasenteinen autoradio on toiminnassa. Valikko Navigation (navigointi) näytetään vain silloin, kun tehdasasenteinen radionavigaattori on toiminnassa. Ovien, tavaratilan kannen ja konepellin merkkivalo palaa, kun sytytysvirta on kytkettynä ja jokin ovi, tavaratilan kansi tai konepelti on auki. Merkkivalosta näet, mikä ovi tai tavaratilan kansi tai konepelti on auki. Merkkivalo sammuu, kun kaikki ovet, tavaratilan kansi ja konepelti on suljettu. Kun ovi, konepelti tai tavaratilan kansi on auki ja auton nopeus on yli 6 km/h, kuuluu varoitusääni. Auto-Check-tarkastus Auton kunto Auto-Check-Control tarkastaa tietyt toiminnat ja auton komponenttien kunnon. Tarkastus tapahtuu jatkuvasti virran ollessa kytkettynä sekä auton ollessa paikallaan että ajon aikana. Toimintahäiriö, kiireellisestii tarvittavat korjaukset, huollot ja muut ilmoitukset näytetään mittariston näytössä. Nämä näytöt on jaettu tärkeysjärjestyksen mukaan punaisiin ja keltaisiin valosymboleihin. Punaiset symbolit ilmaisevat vaaraa, (tärkeys 1), kun sen sijaan keltaiset ilmaisevat varoitusta (tärkeys 2). Näiden symbolien lisäksi kuljettajalle annetaan ohjeita sivu 24. Jos valikossa näkyy kohta Vehicle status (auton tila), ainakin yksi häiriöilmoitus on aktiivisena. Kun tämä valikko on valittuna, näytetään ensimmäinen häiriöilmoituksista. Jos häiriöilmoituksia on useita, näyttöön tulee esim. ilmoitus 1/3. Se tarkoittaa, että nyt näytetään ensimmäinen kolmesta ilmoituksesta. Symbolit syttyvät peräkkäin 5 s välein. Tarkista häiriöilmoitus mahdollisimman pian. Niin kauan kuin toimintahäiriöitä ei korjata, symbolit näytetään yhä uudelleen. Ensimmäisen näytön jälkeen symbolit näytetään ilman ohjetta kuljettajalle.

24 Mittarit ja merkkivalot 23 Jos häiriö tulee esiin, symbolin näytön ja tekstin lisäksi kuuluu myös merkkiääni: Tärkeysaste 1 - kolme varoitusääntä Tärkeysaste 2 - yksi varoitusääni Punainen symboli Punainen symboli merkitsee vaaraa. Pysäytä auto. Sammuta moottori. Tarkasta näytetty toiminta. Kutsu hätätilassa ammattiapua. Punaisten symbolien merkitys: Moottorin öljynpaine alhainen sivu 27 Kun punainen symboli ilmestyy, kuuluu kolme varoitusääntä peräkkäin. Keltainen symboli Keltainen symboli merkitsee varoitusta. Tarkista vastaava toiminta mahdollisimman pian. Keltaisten symbolien merkitys: DSG-automaattivaihteiston kytkimen ylikuumeneminen Tarkasta moottoriöljytaso, moottoriöljyn anturi viallinen Kun keltainen symboli ilmestyy, kuuluu yksi varoitusääni. sivu 92 sivu 27 Mikäli ilmenee useampia toisen tärkeysasteen toimintahäiriötä, näytetään symbolit peräkkäin 5 sekunnin välein. Set-up Informaationäytön avulla voit itse muuttaa tiettyjä asetuksia. Voimassa oleva asetus näytetään informaationäytössä vastaavassa valikossa ylhäällä viivan alapuolella. Voit valita seuraavat toiminnat (auton varustuksen mukaan): Language (kieli) MFD-data (MFA-tiedot) Time (Kellonaika) Winter tyres (Talvirenkaat) Units (Yksiköt) Alt. speed dis. (toinen nopeuden näyttötapa) Service Interval (huolto) Factory setting (tehdasasetukset) Back (takaisin) Valinnalla Back (takaisin) pääset valikossa yhtä tasoa ylemmäksi. Kieli Tässä voit valita kielen, jolla varoitus- ja informaatioilmoitukset annetaan. MFA:n näytöt Tässä voit kytkeä joitakin monitoiminäytön näyttöjä päälle/pois. Kellonaika Tässä voi valita kellonajan, näytön muodon (12 tai 24 tunnin näyttö) ja tehdä kesätai normaaliajan valinnan. Talvirenkaat Tässä voit valita nopeuden, jolloin merkkiäänen pitää kuulua. Voit käyttää toimintoa esimerkiksi silloin, kun käytät talvirenkaita, joiden huippunopeus on pienempi kuin auton huippunopeus. Kun tämä nopeus ylitetään, informaationäytössä näytetään: Snow tyres max. speed... km/h (talvirenkaiden enimmäisnopeus... km/h) Yksiköt Tässä voit valita yksiköt lämpötilaa, kulutusta ja ajettua matkaa varten. Toinen ajonopeuden näyttö Tässä voit ottaa käyttöön toisen ajonopeuden näyttötavan (mph tai km/h) 2). Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

25 24 Mittarit ja merkkivalot Huolto Tässä voit ottaa näyttöön seuraavaan huoltoon vielä jäljellä olevat kilometrit ja päivät ja nollata huollonilmaisimen. Tehdasasetus. Sen jälkeen, kun on valittu valikko Factory setting (tehdassäätö) käyttöön tulee taas tehdassäätö. 2) Koskee maita, joissa on käytössä brittiläiset mittayksiköt. Merkkivalot Yleistä Varoitusvalot ilmaisevat tiettyjen toimintojen häiriöitä. Kuva 21 Mittariston merkkivalot Suuntavalot (vasemmalle) sivu 25 Suuntavalot (oikealle) sivu 25 Kaukovalo sivu 25 Ajovalot sivu 26 Takasumuvalo sivu 26 Polttimo sammunut sivu 26 Lataus sivu 26 Sumuvalot sivu 26

26 Mittarit ja merkkivalot 25 Sähköhydraulinen ohjaustehostin sivu 26 Moottorielektroniikan tarkastus (bensiinimoottorit) sivu 26 Hehkutusjärjestelmä (dieselmoottorit) sivu 26 Jäähdytysnesteen lämpötila/jäähdytysnestetaso sivu 27 Varapolttoneste sivu 27 Moottoriöljy sivu 27 Ovi auki sivu 28 Nestetaso lasinpesunestesäiliössä sivu 28 Pakokaasujen valvontajärjestelmä sivu 28 Vetoluistonrajoituksen (ASR) kytkeminen pois päältä sivu 28 Rengaspaineet sivu 28 Vaihteenvalitsimen salpa sivu 28 Vetoluistonrajoitus (ASR) sivu 29 Elektroninen ajonvakautusjärjestelmä (ESP) sivu 29 Lukkiutumaton jarrujärjestelmä (ABS) sivu 29 Jarrujärjestelmä sivu 29 Seisontajarru sivu 30 Tasanopeudensäädin sivu 30 Turvatyynyjärjestelmä sivu 30 Hiukkassuodatin (dieselmoottori) sivu 31 Turvavyön muistutus sivu 31 Jos et ota huomioon merkkivalojen palamista ja vastaavia asioita ja varoitusohjeita, seurauksena voi olla vakavia vammoja ihmisille ja vaurioita ajoneuvolle. Auton moottoritila on vaarallinen alue. Kun moottoritilassa työskennellään esimerkiksi tarkastuksia ja kuluvien nesteiden täyttöä varten, voi syntyä loukkaantumisia, palovammoja, onnettomuuksia ja tulipalovahinkoja. Ota ehdottomasti huomioon varoitukset sivu 156, Työskentely moottoritilassa. Merkkivalojen sijoitus on mallin ja moottorivarustuksen mukainen. Toimintahäiriöt näytetään mittaristossa punaisin symbolein (tärkeysaste 1 - vaara) tai keltaisin symbolein (tärkeysaste 2 - varoitus). Vilkkuvalot Valitun suuntavalon mukaan vilkkuu joko vasen tai oikea merkkivalo. Jos jokin suuntavalo ei toimi, merkkivalo vilkkuu noin kaksinkertaisella nopeudella. Kun varoitusvilkut kytketään, vilkkuvat kaikki suuntavalot ja molemmat merkkivalot. Katso lisätietoja suuntavaloista sivu 48. Kaukovalot Merkkivalo palaa, kun kaukovalot ovat kytkettyinä tai kun kaukovalomerkinantoa käytetään. Katso lisätietoja kaukovaloista sivu 48. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

27 26 Mittarit ja merkkivalot Lähivalot Merkkivalo palaa, kun lähivalot ovat sytytettyinä sivu 44. Sumutakavalo Merkkivalo palaa takasumuvalon ollessa kytkettynä sivu 46. Polttimo palanut Merkkivalo palaa, jos polttimo on palanut: 2 s sytytysvirran kytkemisen jälkeen, kytkettäessä viallinen polttimo käyttöön. Myös informaationäytössä näytetään teksti, esim: Check front right dipped beam! (tarkista oikea lähivalo) Takavaloissa ja rekisterikilven valossa on useita polttimoja. Merkkivalo syttyy vasta, kun kaikki rekisterikilven tai jarruvalojen (takavaloumpion) polttimot ovat palaneet. Tarkasta siksi säännöllisesti polttimoiden kunto. Generaattori Merkkivalo palaa, kun virta kytketään. Sen täytyy sammua, kun moottori käynnistyy. Jos merkkivalo ei sammu tai jos se syttyy ajon aikana palamaan, aja lähimpään Škoda-huoltoon. Auton akun purkautumisen välttämiseksi on tarpeettomat sähköä kuluttavat laitteet kytkettävä pois toiminnasta. Varoitus! Jos ajon aikana syttyy merkkivalon lisäksi merkkivalo (jäähdytysjärjestelmän häiriö) näyttöön, auto täytyy pysäyttää heti ja moottori sammuttaa moottorivaurion vaara! Sumuvalo Merkkivalo palaa, kun sumuvalot ovat sytytettyinä sivu 46. Sähköhydraulinen ohjaustehostin Kun virta kytketään, merkkivalo syttyy palamaan muutaman sekunnin ajaksi. Jos merkkivalo jää palamaan virran kytkemisen jälkeen tai palaa ajon aikana, sähköhydraulisessa ohjaustehostimessa on vika. Ohjaustehostin toimii vajaalla teholla tai ei tooimi ollenkaan. Lisäinformaatioita sivu 135. Jos ohjaustehostin on viallinen, vie auto Škoda-huoltoon. Jos moottorin uuden käynnistyksen ja lyhyen ajon jälkeen keltainen merkkivalo sammuu, korjaamolle ei tarvitse mennä. Jos akunkaapelien kytkentä on irrotettu ja jälleen kytketty, virran kytkemisen jälkeen keltainen merkkivalo palaa. Lyhyen ajomatkan jälkeen merkkivalon pitää sammua. Kun autoa hinataan moottori sammutettuna tai ohjaustehostin viallisena, ohjauksen tehostus ei toimi. Auto on edelleen täysin ohjattavissa. Ohjaamiseen tarvitaan kuitenkin enemmän voimaa. Moottorinohjauselektroniikan tarkastus (bensiinimoottori) Merkkivalo (Electronic Power Control) palaa muutaman sekunnin ajan virtaa kytkettäessä. Jos merkkivalo vilkkuu moottorin käynnistymisen jälkeen tai vilkkuu ajon aikana, moottorinohjausjärjestelmässä on vika. Moottorinohjauksen käyttöön ottaman varaohjelman avulla voidaan ajaa varovaisella ajotavalla lähimpään Škodahuoltoon. Hehkutusjärjestelmä (dieselmoottori) Kylmässä moottorissa merkkivalo palaa, kun virta kytketään asentoon A2 hehkutusasento sivu 84. Merkkivalon sammumisen jälkeen moottorin voi käynnistää. Käyttölämpimässä moottorissa tai yli +5 C ulkolämpötilassa hehkutuksen merkkivalo palaa noin 1 sekunnin ajan. Tämä tarkoittaa, että voit käynnistää moottorin heti.

28 Mittarit ja merkkivalot 27 Jos merkkivalo ei pala tai palaa jatkuvasti, on hehkutusjärjestelmässä vika; pyydä mahdollisimman pian korjaamon apua. Jos merkkivalo alkaa ajon aikana vilkkua, on moottorinohjausjärjestelmässä vika. Moottorinohjauksen käyttöön ottaman varaohjelman avulla voidaan ajaa varovaisella ajotavalla lähimpään Škoda-huoltoon. Jäähdytysnesteen lämpötila/jäähdytysnestetaso Merkkivalo palaa, kunnes moottori on saavuttanut käyntilämpötilan 3). Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Kun virta kytketään, merkkivalo syttyy palamaan muutaman sekunnin ajaksi. Jos merkkivalo palaa tai alkaa vilkkua ajon aikana, jäähdytysnesteen lämpötila on liian korkea tai jäähdytysnestetaso on liian matala. Kuuluu varoitusääni. Tässä tapauksessa pysäytä auto ja sammuta moottori, ja tarkista jäähdytysnestetaso ja lisää tarvittaessa jäähdytysnestettä sivu 160, Jäähdytysnesteen lisääminen. Jos olosuhteiden takia ei ole mahdollista lisätä jäähdytysnestettä, älä jatka matkaa. Sammuta moottori ja pyydä ammattiapua Škoda-huollosta, koska muutoin seurauksena voi olla vakava moottorivaurio. Jos jäähdytysnestetaso on oikealla alueella, lämpötilan nousu voi johtua jäähdyttimen tuulettimen toimintahäiriöstä. Tarkista tuulettimen varoke ja vaihda se tarpeen mukaan uuteen sivu 188, Akun luona olevat varokkeet (automaattivaihteisto). Jos merkkivalo ei sammu, vaikka jäähdytysnestetaso ja tuulettimen sulake ovat kuvat kunnossa, älä jatka ajamista. Ota yhteys Škoda-huoltoon avun saamiseksi. Ota huomioon seuraavat vihjeet sivu 159, Jäähdytysjärjestelmä. Informaationäytössä näytettävä teksti: Check coolant! Owner's manual (Tarkista jäähdytysneste! kirja!) Jos joudut pysähtymään teknisestä syystä, pysäköi auto turvallisen välimatkan päähän ajokaistasta, sammuta moottori ja sytytä varoitusvilkut sivu 47, Hälytysvilkkujärjestelmän katkaisin. Polttonestesäiliö Merkkivalo syttyy, kun polttoainesäiliössä on alle 7 litraa polttoainetta. Lisäksi kuuluu merkkiääni. Informaationäytössä näytettävä teksti: Please refuel! Range...km (Tankkaa! Toimintasäde...km) Moottoriöljy Merkkivalo vilkkuu punaisena (alhainen öljynpaine) Merkkivalo palaa muutaman sekunnin ajan, kun virta kytketään 4). Jos merkkivalo ei sammu moottorin käynnistymisen jälkeen tai jos se alkaa vilkkua ajon aikana, pysäytä auto ja sammuta moottori. Tarkasta öljytaso ja lisää tarpeen mukaan moottoriöljyä sivu 158. Lisävaroituksena kuuluu kolme merkkiääntä. Jos olosuhteiden takia moottoriöljyn lisääminen ei ole mahdollista, älä jatka ajamista. Sammuta moottori ja pyydä ammattiapua Škoda-huollosta, koska muutoin seurauksena voi olla vakava moottorivaurio. Jos merkkivalo vilkkuu, älä jatka ajamista, vaikka öljytaso on oikea. Älä käytä moottoria edes tyhjäkäynnillä. Pyydä lähimmältä valtuutetulta korjaamolta apua. Informaationäytössä näytettävä teksti: Oil Pressure Engine off! Owner's manual! (Öljynpaine: Mooottori pois päältä! kirja!) Merkkivalo palaa keltaisena (öljyä on liian vähän) Jos merkkivalo palaa keltaisena, öljymäärä on todennäköisesti liian pieni. Tarkasta öljytaso mahdollisimman pian ja lisää moottoriöljyä tarvittaessa sivu 158. Lisävaroituksena kuuluu yksi merkkiääni. Informaationäytössä näytettävä teksti: Check oil level! (Tarkista öljytaso!) Jos konepeltiä pidetään auki yli 30 sekuntia, merkkivalo sammuu. Jos moottoriöljyä ei lisätä, ilmenee varoitus uudelleen noin 100 km:n ajon jälkeen. 3) Tämä ei koske autoja, joissa on informaationäyttö. 4) Informaationäytöllä varustetuissa autoissa merkkivalo ei pala virran kytkemisen jälkeen, vaan ainoastaan silloin kun on vika tai moottoriöljytaso on liian matala. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot
