Uusi Same Deutz-Fahr i-monitor on helppo käyttää ja siinä on looginen valikkorakenne jonka avulla kuljettaja saa käyttöönsä tärkeitä tietoja.

Transkriptio

1 KÄYTTÖ Uusi Same Deutz-Fahr i-monitor on helppo käyttää ja siinä on looginen valikkorakenne jonka avulla kuljettaja saa käyttöönsä tärkeitä tietoja. Näyttö Hallintapaneeli PÄÄNÄYTTÖ Päänäyttö ilmestyy näkyviin virran kytkemisen jälleen. Ylärivi näyttää käytössä olevan valikon Ulkopuoliset venttiilit: Min tai maks virtaus ja käyttötila Suorituskyvyn seuranta Vakionopeussäädin: (2 esiohjelmoitus asetusta) Nostolaitteen asento Voimansiirron tiedot Toimintapainikkeet Comfort tip: tila ja painikkeet

2 PÄÄNÄYTTÖ / COMFORT TIP Seuraavan toiminnan näyttö Paluu aikaisempaan komentoon Uuden toimintajonon tallennus Tallennetun toimintajonon toisto Siirry seuraavaan komentoon PÄÄNÄYTTÖ / SUORITUSKYVYN SEURANTA Paluu aikaisempaan komentoon Kuljettava voi, traktorin käyttötarkoituksesta ja käyttötavasta riippuen, valita mitkä kolme suorituskyvyn monitoria on näytössä. Valinta tehdään suorituskyvyn monitorin alavalikossa.

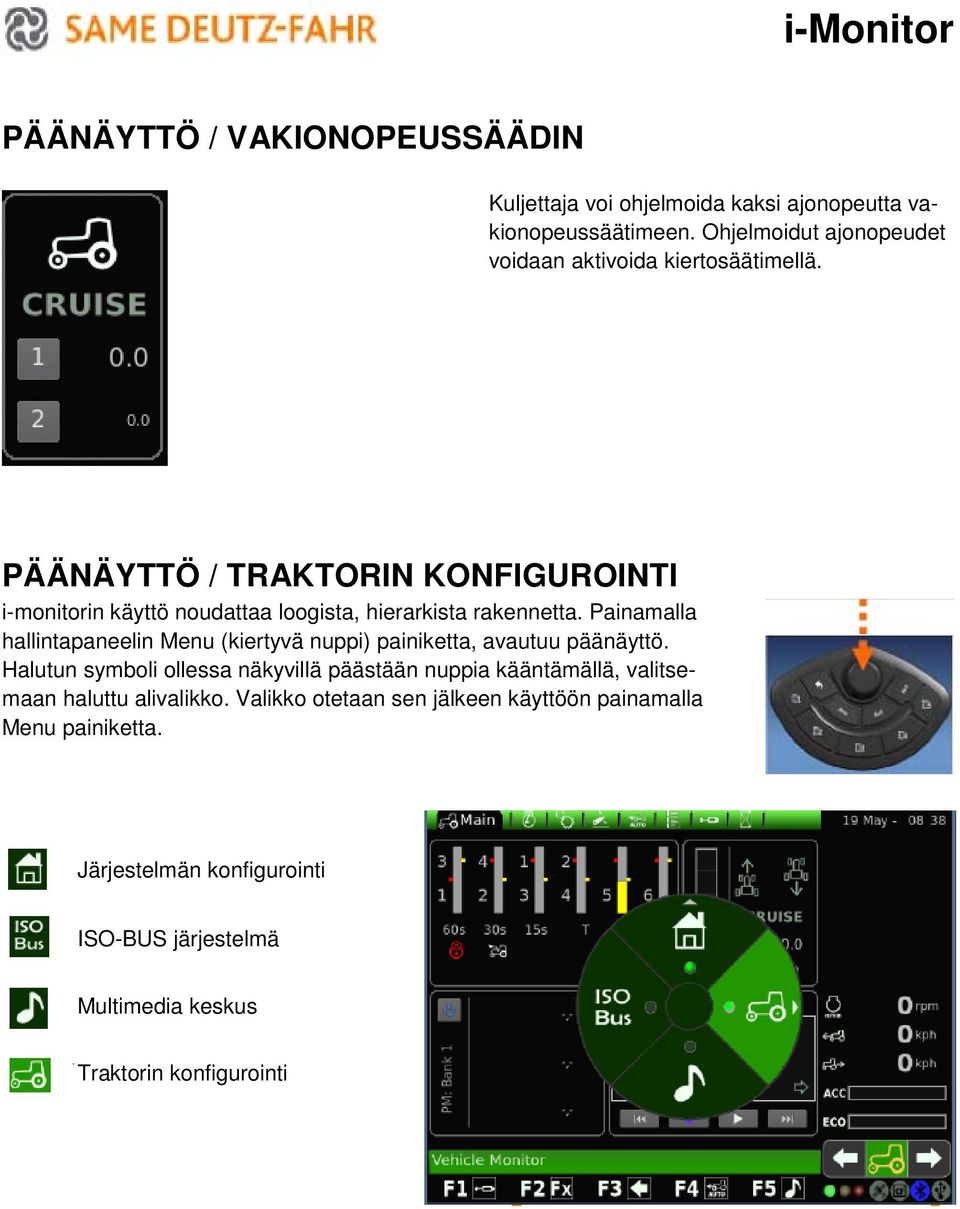

3 PÄÄNÄYTTÖ / VAKIONOPEUSSÄÄDIN Kuljettaja voi ohjelmoida kaksi ajonopeutta vakionopeussäätimeen. Ohjelmoidut ajonopeudet voidaan aktivoida kiertosäätimellä. PÄÄNÄYTTÖ / TRAKTORIN KONFIGUROINTI i-monitorin käyttö noudattaa loogista, hierarkista rakennetta. Painamalla hallintapaneelin Menu (kiertyvä nuppi) painiketta, avautuu päänäyttö. Halutun symboli ollessa näkyvillä päästään nuppia kääntämällä, valitsemaan haluttu alivalikko. Valikko otetaan sen jälkeen käyttöön painamalla Menu painiketta. Järjestelmän konfigurointi ISO-BUS järjestelmä Multimedia keskus Traktorin konfigurointi

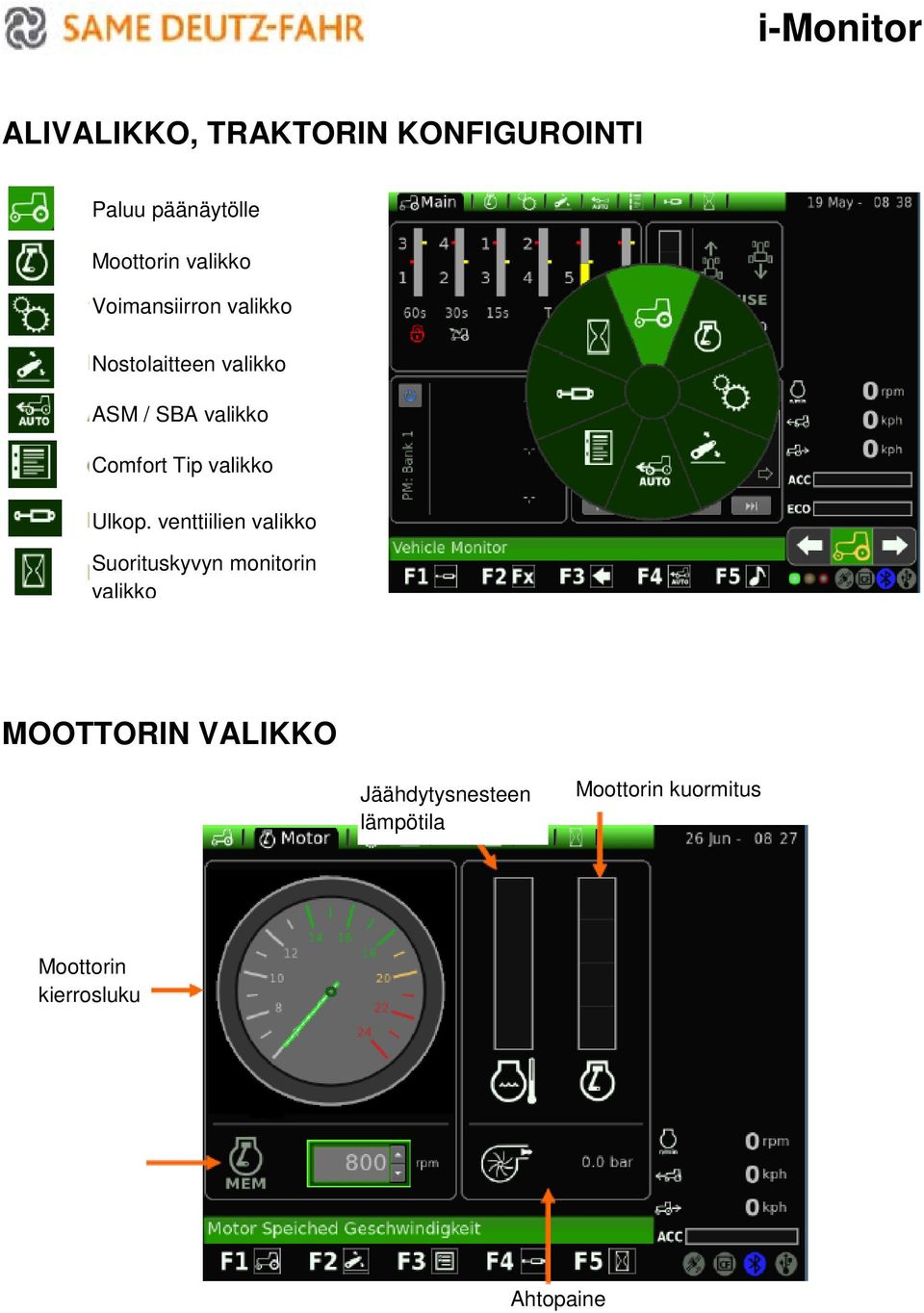

4 ALIVALIKKO, TRAKTORIN KONFIGUROINTI Paluu päänäytölle Moottorin valikko Voimansiirron valikko Nostolaitteen valikko ASM / SBA valikko Comfort Tip valikko Ulkop. venttiilien valikko Suorituskyvyn monitorin valikko MOOTTORIN VALIKKO Jäähdytysnesteen lämpötila Moottorin kuormitus Moottorin kierrosluku Ahtopaine

5 VOIMANSIIRRON VALIKKO Kuljettaja voi ohjelmoida kaksi eteen ja kaksi peruutus nopeutta. Voimanoton nopeuden näyttö Moottorin kierrosluvun alenemisen sallittu määrä, ohjelmointi Kuljettaja voi valita automaattisen voimanoton päälle ja pois päältä kytkentöjen kohdat. Vasen pylväs: suhteessa ajomatkaan Oikea pylväs: Päälle ja pois päältä kytkentöjen välinen suhde. NOSTOLAITTEEN VALIKKO Nostolaitteen asennon näyttö Suurimman nostokorkeuden näyttö Alimman asennon näyttö, vetovastussäätö Alimman asennon säätö, vetovastussäätö. Sininen nuoli näyttää asennon aktivoinnin jälkeen. Nostonopeuden näyttö Vetovastussäädön herkkyyden säätö Vetovastusantureihin kohdistuva kuormitus

6 ASM / SBA VALIKKO Kuljettaja voi tässä valikossa valita halutut SSM / SBA asetukset. Ohjauskulman näyttö Tämä mahdollistaa ohjauskulman ja ajonopeuden asetusten tekemisen niin, että neliveto ja tasauspyörän lukko kytkeytyvät päälle ja pois päältä halutussa kohdassa. COMFORT TIP VALIKKO Kuljettaja voi Comfort Tip toiminnan avulla ohjelmoida sarjan komentoja, joita voidaan ottaa käyttöön työn aikana Powercom vivun avulla. Valittu komentosarja näytetään päävalikossa. Kuljettaja voi i-monitor:in ja kiertyvän nupin avulla ohjelmoida kaikki toiminnat. Kuljettaja voi aina muuttaa komentosarjassa olevia yksittäisiä komentoja ilman, että koko komentosarja ohjelmoidaan uudelleen. Jos haluat poistaa jonkun komennon valitusta komentosarjasta, valitse. Jos haluat ohjelmoida uuden komennon olemassa olevaan komentosarjaan, valitse.

7 COMFORT TIP VALIKKO Järjestelmä avaa automaattisesti alivalikon, kun valitaan joku käytettävissä olevista komennoista. Edellytyksenä on, että komentoihin liittyy toimintoja. Anna nimi komentosarjalle Liitä uusi komento Poista komento Valitse olemassa oleva komentosarja Yllä oleva kuva näyttää komentosarjan 2, joka sisältää kolme komentoa.

8 Jos haluat antaa uuden nimen komentosarjalle, paina Rename painiketta, jolloin näkyviin tulee näppäimistö. Kirjoittaminen tapahtuu kiertyvän nupin avulla. ULKOPUOLISTEN VENTTIILIEN VALIKKO Ulkopuolisia venttiilejä voidaan käyttää kolmella eri tavalla, tai toiminnot voidaan kytkeä pois päältä. Equalized + Engine: Öljy ohjataan 2-toimiventtiileille ja moottorin kierrosnopeus nousee tarpeen vaatiessa. Equalized: Öljy ohjataan 2-toimiventtiileille, moottorin kierrosnopeus ei muutu. Engine: Moottorin kierrosnopeus nousee riippuen tuoton tarpeesta ja aktiivisten venttiilien määrästä. Off: Toiminnot ovat pois päältä. Kukin 2-toimiventtiili voidaan ohjelmoida erikseen kiertyvän nupin avulla. 2-toimiventtiilit ja niiden sijainnit Tämän toiminnan avulla voidaan vaihtaa 2-toimiventtiilien painikkeiden / osoittimien paikkoja keskenään.

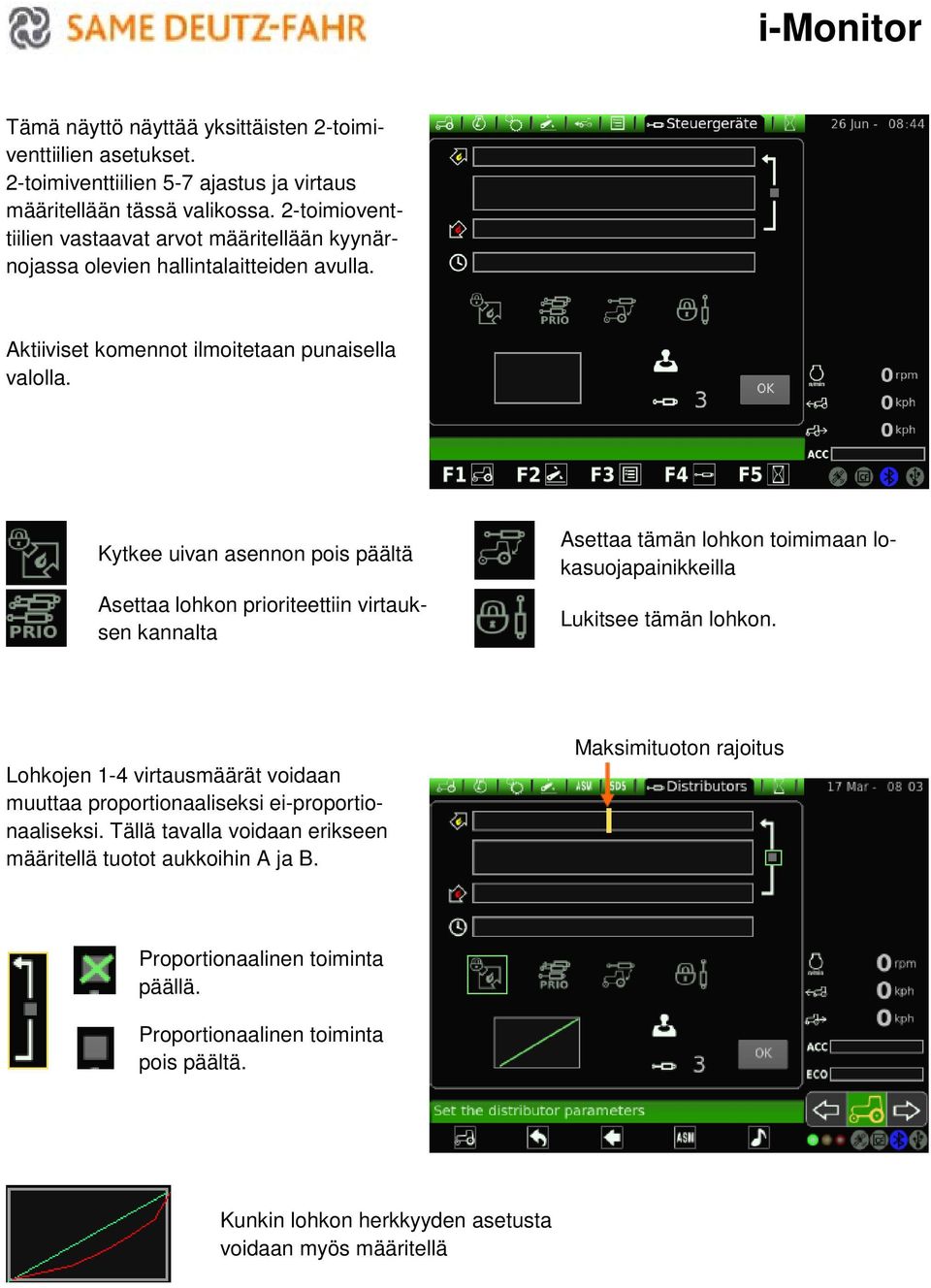

9 Tämä näyttö näyttää yksittäisten 2-toimiventtiilien asetukset. 2-toimiventtiilien 5-7 ajastus ja virtaus määritellään tässä valikossa. 2-toimioventtiilien vastaavat arvot määritellään kyynärnojassa olevien hallintalaitteiden avulla. Aktiiviset komennot ilmoitetaan punaisella valolla. Kytkee uivan asennon pois päältä Asettaa lohkon prioriteettiin virtauksen kannalta Asettaa tämän lohkon toimimaan lokasuojapainikkeilla Lukitsee tämän lohkon. Lohkojen 1-4 virtausmäärät voidaan muuttaa proportionaaliseksi ei-proportionaaliseksi. Tällä tavalla voidaan erikseen määritellä tuotot aukkoihin A ja B. Maksimituoton rajoitus Proportionaalinen toiminta päällä. Proportionaalinen toiminta pois päältä. Kunkin lohkon herkkyyden asetusta voidaan myös määritellä

10 SUORITUSKYVYN MONITORIN VALIKKO Suorituskyvyn monitori käytetään traktorin suorituskyvyn määrittämiseksi. Useita tiedostokantoja voidaan tallentaa. Tietokannan valinta Tietokannan nimeäminen Tietokannan poistaminen Työleveyden asetus Tehokkuuden näyttö. Haluttu tieto saadaan näyttöön rastittamalla symbolin edessä olevaa ruutua. Suorituskyvyn monitorin kytkeminen päälle ja pois päältä. OHJAAMON JOUSITUKSEN VALIKKO Jos traktorissa on Semi aktiivinen ohjaamon jousitus ja kuljettaja muuttaa jousituksen ominaisuuksia, näyttää i-monitori lyhyen ajan uudet asetukset,

11 PÄÄVALIKKO - JÄRJESTELMÄN KONFIGUROINTI Tämän valikon avulla voidaan tehdä muutoksia järjestelmän eräisiin kohtiin. KONFIGUROINNIN PÄÄVALIKKO Yleiset asetukset Päiväys ja aika Traktorin hälytykset Bluetooth asetukset Toimintapainikkeiden määrittäminen Ohjelmistotiedot

12 YLEISET ASETUKSET Tämän valikon avulla asetetaan järjestelmän yleisiä ominaisuuksia. Näytön kirkkauden säätö Kielen valinta Mittausyksikön valinta Traktorin tyypin valinta Traktorin merkin valinta PÄIVÄYS JA AIKA Tämän valikon avulla asetetaan i-monitorin päiväys ja aika Hyväksy asetukset painamalla Set.

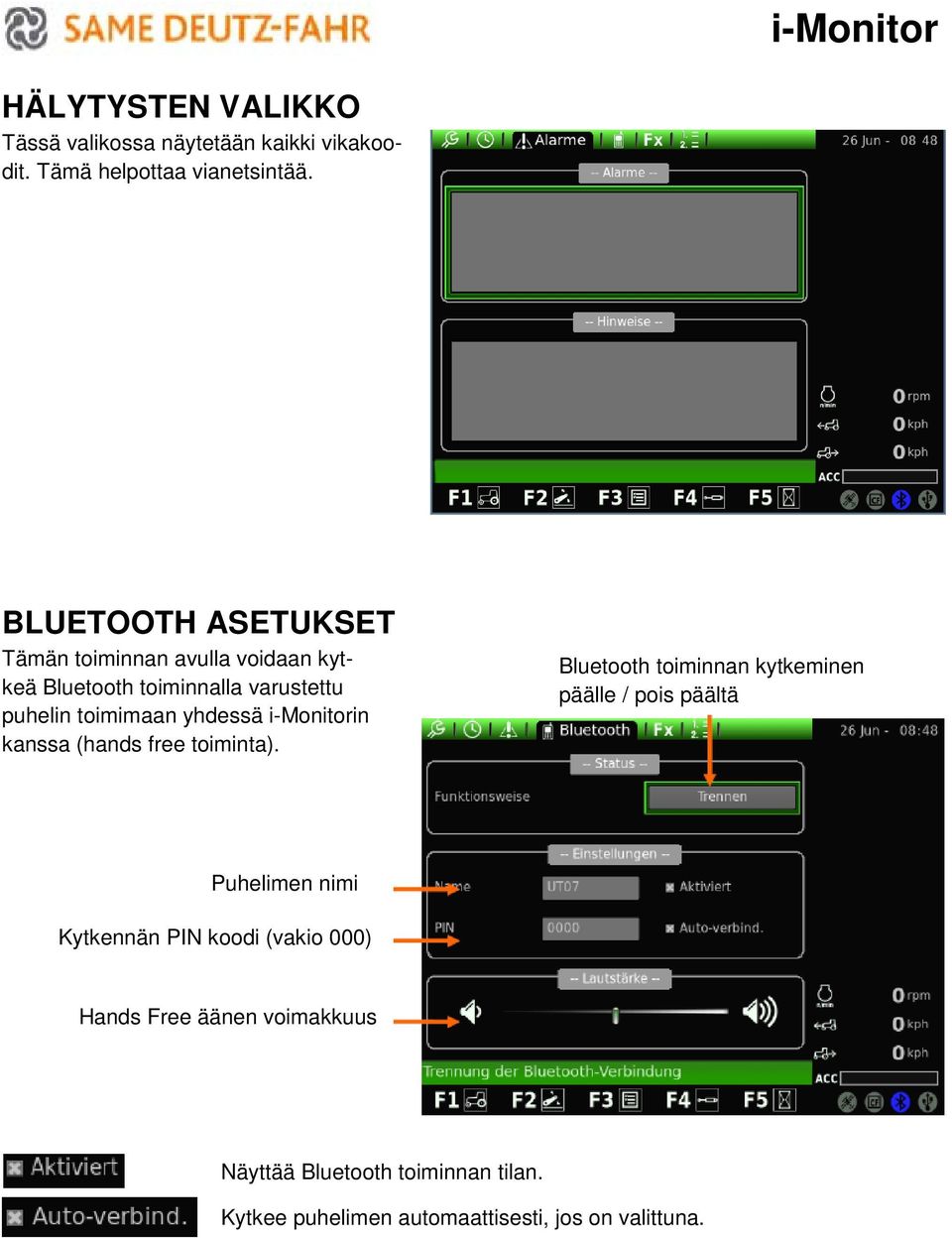

13 HÄLYTYSTEN VALIKKO Tässä valikossa näytetään kaikki vikakoodit. Tämä helpottaa vianetsintää. BLUETOOTH ASETUKSET Tämän toiminnan avulla voidaan kytkeä Bluetooth toiminnalla varustettu puhelin toimimaan yhdessä i-monitorin kanssa (hands free toiminta). Bluetooth toiminnan kytkeminen päälle / pois päältä Puhelimen nimi Kytkennän PIN koodi (vakio 000) Hands Free äänen voimakkuus Näyttää Bluetooth toiminnan tilan. Kytkee puhelimen automaattisesti, jos on valittuna.

14 TOIMINTAPAINIKKEIDEN MÄÄRITTÄMINEN Toimintapainikkeiden avulla päästään suoraan siihen valikkoon, johon kukin painike on määritetty. Hallintapaneelissa on viisi painiketta joiden avulla voidaan siirtyä nopeasti valikosta toiseen. Kuljettaja voi muuttaa painikkeiden toiminnat halujensa mukaan. Painikkeiden toiminnat muutetaan siten, että ensin valitaan päävalikko vasemmasta sarakkeesta ja sen jälkeen alavalikko oikeasta sarkkeesta. Toimintapainikkeet 1-5 Painikkeiden käytössä olevat toiminnat OHJELMISTOVERSIOT Tässä valikossa näytetään käytössä olevat ohjelmaversiot.

15 MULTIMEDIA VALIKKO i-monitor voi olla varustettu multimedia toiminnalla (lisävaruste) johon kuuluu radio ja MP3 soitin. MP3 soittimeen kuuluu USB liitin. Liitin sijaitsee luukun alla monitorin vasemmalla puolella. Kuljettaja voi valita radion tai MP3 soittimen.

16 RADIO VALIKKO Kuljettaja voi hakea radioasemaa ja ohjelmoida muistiin jopa neljä taajuutta. Tässä valikossa säädetään myös radion äänenvoimakkuus. Äänen voimakkuuden säätö Aseman haku Aseman haku Asemamuisti

17 MP3 SOITTIMEN VALIKKO Valittavissa on eri soittotapoja, kuten Genre, Artist tai Album. LISÄTOIMINNOT Lisätoiminnot saadaan käyttöön painamalla AUX2 painiketta. Lisätoiminnon konfigurointi Sulje lisätoiminto Diagnostisoi lisätoiminto

18 LISÄTOIMINTOJEN DIAGNOSTISOINTI Näytön alaosassa on jokaisen toiminnan kohdalla toimintaa selostava tieto. LISÄTOIMINTOJEN KONFIGUROINTI Tässä kohtaa voidaan määritellä, onko traktorissa videokamera vai ei. Myös kameran aktivointitapa määritellään tässä kohtaa.
