1 SIMPLY CLEVER ŠkodaRoomster KÄYTTÖOHJEET

2

3 Johdanto Olet valinnut Škodan - kiitos luottamuksesta! Uudessa Škodassasi on uusinta tekniikkaa ja runsaasti varusteita, joista on hyötyä jokapäiväisessä käytössä. Suosittelemme, että tutustut huolella tähän käsikirjaan, jotta saat parhaan hyödyn autostasi ja sen varusteista. Jos sinulla on kysyttävää, ota yhteys paikalliseen huoltoon tai maahantuojaan. Kysymykset, herätteet ja kritiikki ovat aina tervetulleita. Kansalliset lakeihin perustuvat määräykset ovat etusijalla tämän ohjeen tietoihin nähden. Hyvää matkaa! Škoda Auto

4 2 Johdanto Auton asiakirjat Auton asiakirjoihin kuuluvat tämä Käsikirja, Huoltokaavio sekä ita matkalle. Mukana voi myös olla automallin ja varustuksen mukaan erilaisia ohjeita ja lisätietoja (esim. radion käyttöohje). Jos jokin edellä mainituista julkaisuista puuttuu, käänny Škoda-liikkeen puoleen. Siellä autetaan mielellään. Huomaa, että auton asiakirjojen tiedot ovat etusijalla käsikirjojen tietoihin nähden. Käsikirja Tässä käsikirjassa selostetaan auton nykyinen varustetaso. Joitakin esitetyistä varusteista otetaan käyttöön vasta myöhemmin tai ne on tarkoitettu vain tietyille markkinoille. Kuvat voivat poiketa autostasi jossain yksityiskohdissa; ne on tarkoitettu vain yleisinformaatioksi. ŠkodaAjoturvan (koskee vain joitakin maita); ohjeet takuuajalle. Takuukorvausvaatimuksen edellytyksenä on vahvistus tehdyistä huoltotöistä. Kun viet autosi huoltoon, ota huoltovihko mukaan. Jos huoltovihko on kadonnut tai huonokuntoinen, käänny sen Škodahuollon puoleen, jossa autosi säännöllisesti huolletaan. Saat uuden huoltovihkon, johon kirjataan myös aikaisemmin tehdyt huollot. Neuvoja matkalle sisältää joidenkin maiden tärkeitä puhelinnumeroja sekä Škoda-maahantuojien ja -huoltoliikkeiden osoitteet ja puhelinnumerot. Käyttöä koskevien tietojen lisäksi käsikirja sisältää omaan turvallisuuteesi ja auton arvon säilyttämiseen liittyviä käyttö- ja hoito-ohjeita. Kirjassa on arvokkaita vihjeitä ja neuvoja. issa neuvotaan, miten voit ajaa turvallisesti, taloudellisesti ja ympäristöystävällisesti. Turvallisuussyistä ota ehdottomasti huomioon myös varusteita, muutoksia ja varaosia koskevat tiedot sivu 174. Muutkin tämän käyttöohjekirjan luvut ovat tärkeitä, sillä auton asiallinen käyttö auttaa - säännöllisen hoidon ja huollon lisäksi - arvon säilymiseen. Lisäksi se on monissa tapauksissa edellytys takuukorvausvaatimuksille. Huoltovihko Sisältää: auton tiedot; huollon ajankohdat; katsauksen huoltotöistä; huoltotodistuksen;

5 Sisällysluettelo 3 Sisällysluettelo Tämän käsikirjan rakenne (selitykset) Käyttö Ohjaamo Näkymä Pikaohje Perustoiminnot ja tärkeitä ohjeita Mittarit ja merkkivalot Mittariston yleiskuva Käyntinopeusmittari Nopeusmittari Jäähdytysnesteen lämpömittari* Polttonestemittari* Matkamittari Huoltovälin näyttö Digitaalikello Monitoiminäyttö (ajotietokone)* MAXI DOT -näyttö (Informaationäyttö)* Auto-Check-tarkastus Merkkivalot Lukituksen avaaminen ja lukitseminen Avain Lukitseminen Lapsilukko Keskuslukitus* Kauko-ohjaus* Murtohälytin* Sisätilan valvonta* ja hinauksenesto* Sähköinen ikkunannostin* Panoraamakatto* Valot ja näkeminen Valot Sisävalaistus Näkeminen Tuulilasinpyyhkimien ja -pesimen katkaisin Taustapeili Istuminen ja lastaaminen Etuistuimet Pääntuet Etuistuinten lämmitys* Takaistuimet Polkimet Tavaratila Tavaratilan säädettävä lattia* Tavaratilan pyöräteline* Kattoteline* Mukiteline edessä Mukiteline takana* Lipukkeenpidin Tuhkakuppi* Savukkeensytytin* ja pistorasia* Tavaralokerot Lämmitys ja ilmastointilaite Tuuletussuuttimet Sisäkierto Lämmitys Climatic (puoliautomaattinen ilmastointilaite)*.. Climatronic* (automaattisäätöinen ilmastointilaite) Liikkeellelähtö ja ajaminen Ohjauspyörän asennon säätäminen Virtalukko Moottorin käynnistäminen Moottorin sammuttaminen Vaihtaminen (käsivaihteisto) Seisontajarru Pysäköintiapu* Vakionopeudensäädin (GRA)* Automaattivaihteisto Automaattivaihteisto* Kommunikointi Monitoimiohjauspyörä* GSM II -puhelinvalmius* Puheohjaus Musiikin toisto ja Bluetooth AUX-IN-liitännät* ja MDI* Käyttö Passiivinen turvallisuus Perusasiat Oikea istuma-asento Turvavyöt Miksi turvavyöt tarvitaan? Keulakolarin fysikaalinen periaate Tärkeitä turvallisuusohjeita turvavöiden käyttöön Miten turvavyöt kiinnitetään oikein? Turvavyönkiristin Turvatyynyjärjestelmä Turvatyynyjärjestelmän esittely Etuturvatyynyt Sivuturvatyynyt* Yläturvaverhot* Turvatyynyjen kytkeminen pois toiminnasta..... Lasten turvallinen kuljettaminen Tärkeitä tietoja lapsia kuljettaville! Lastenistuin Lastenistuimen kiinnitys ISOFIX -järjestelmällä* Lastenistuimen kiinnitys Top Tether -järjestelmällä Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

6 4 Sisällysluettelo Ajovihjeitä Älykästä tekniikkaa Elektroninen ajonvakautusjärjestelmä (ESP)*... Jarruttaminen Jarrutehostin Lukkiutumaton jarrujärjestelmä (ABS) Hätäjarrutustehostus* Mäkilähtöapu* Sähköhydraulinen ohjaustehostin Rengaspaineiden seuranta* Hiukkassuodatin* (dieselmoottori) Ajaminen ja ympäristö Ensimmäiset kilometriä ja sen jälkeen.... Katalysaattori Taloudellinen ja ympäristöystävällinen ajaminen Ympäristöystävällisyys Ajaminen ulkomailla Auton vaurioiden välttäminen Vedessä ajaminen Perävaunun vetäminen Perävaunun vetäminen Käyttövihjeitä Akku Lasinpesulaite Pyörät ja renkaat Pyörät Lisävarusteet, muutokset ja varaosat Varusteet ja varaosat Tekniset muutokset Autot ryhmä N Ongelmatilanteet Ongelmatilanteet Ensiapulaukku* ja varoituskolmio* Sammutin* Auton työkalut Renkaankorjaussarja Varapyörä* Pyöränvaihto Käynnistysapu Hinaaminen ja hinattavana oleminen Sulakkeet ja lamput Sähköjärjestelmän sulakkeet Lamput Tekniset tiedot Tekniset tiedot Yleisiä ohjeita Käytetyt lyhennykset Suorituskyky Massat Auton tunnistetiedot Polttoaineen kulutus ECE-määräysten ja EU-direktiivien mukaisesti Mitat Moottoriöljyluokat ,2 l/51 kw - EU5 / EU2 DDK ,2 l/63 kw TSI - EU ,2 l/77 kw TSI - EU ,6 l/66 kw TDI CR DPF - EU ,6 l/77 kw TDI CR DPF - EU Aakkosellinen hakemisto Auton hoito ja auton puhdistaminen Yleistä Auton hoitaminen ulkona Auton sisäpuolen hoitaminen Polttoaine Bensiini Diesel Tankkaaminen Tarkistaminen ja nesteiden lisääminen Moottoritila Moottoriöljy Jäähdytysjärjestelmä Jarruneste Praktik-versio Praktik-versio Kiinnityssilmukat Etuistuimien takana oleva säädettävä turvaseinä. Tavaratilan pohjan kiinnitys Turvaseinän säätö Tavaratilan takaoven lukon avaus - varatoiminto

7 Sisällysluettelo 5 Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

8 6 Tämän käsikirjan rakenne (selitykset) Tämän käsikirjan rakenne (selitykset) Tämä käsikirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käsikirjan lopussa auttavat löytämään toivotun informaation. Luvut Useimmat luvut koskevat kaikkia automalleja. Koska varusteluvaihtoehtoja on paaljon, ei voi välttää, että huolimatta lukujen jaottelusta mainitaan satunnaisesti myös varusteita, joita autossasi ei ole. Merkinnällä * osoitetut varusteet kuuluvat vakiovarusteena vain tiettyihin malliversioihin tai ne ovat lisävarusteina saatavana vain tiettyihin malleihin. Otsikko ja johdanto Jokaisella luvulla on otsikko. Sen jälkeen seuraa tiivistelmä (suurikokoisella kursiivilla), joka kertoo, mitä tässä kappaleessa käsitellään. Kuvan jälkeen seuraa useimmiten johdanto (suhteellisen suurin kirjaimin), joka kuvaa tarvittavat toimenpiteet). Toteutettavat työvaiheet on merkitty ajatusviivalla. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuuntaan. Merkkien selitys Näin merkityt varusteet kuuluvat vakiona ainoastaan tiettyihin malliversioihin tai ovat saatavissa lisävarusteina vain tiettyihin malleihin. Luku päättyy. Luku jatkuu seuraavalla sivulla. et Kaikki neljä ohjetyyppiä, joita tekstissä on käytetty, on aina esitetty kunkin kappaleen lopussa. Tärkeimmät ohjeet ovat tunnistettavissa Huomio-otsikosta. Nämä Huomioohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. Tekstissä on usein kaksoisnuoli, jota seuraa pieni varoitusmerkki. Pane ehdottomasti merkille nämä Huomio!-ohjesymbolit kappaleen lopussa. Varoitus! Varoitus -ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Ympäristöohje Ympäristö -ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttoaineen kulutuksen vähentämiseen. Tavallinen muistuttaa yleisesti tärkeästä asiasta. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuuntaan. Yksiköt Joissakin maissa käytetään englantilaisia yksiköitä.

9 7 Käyttö Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

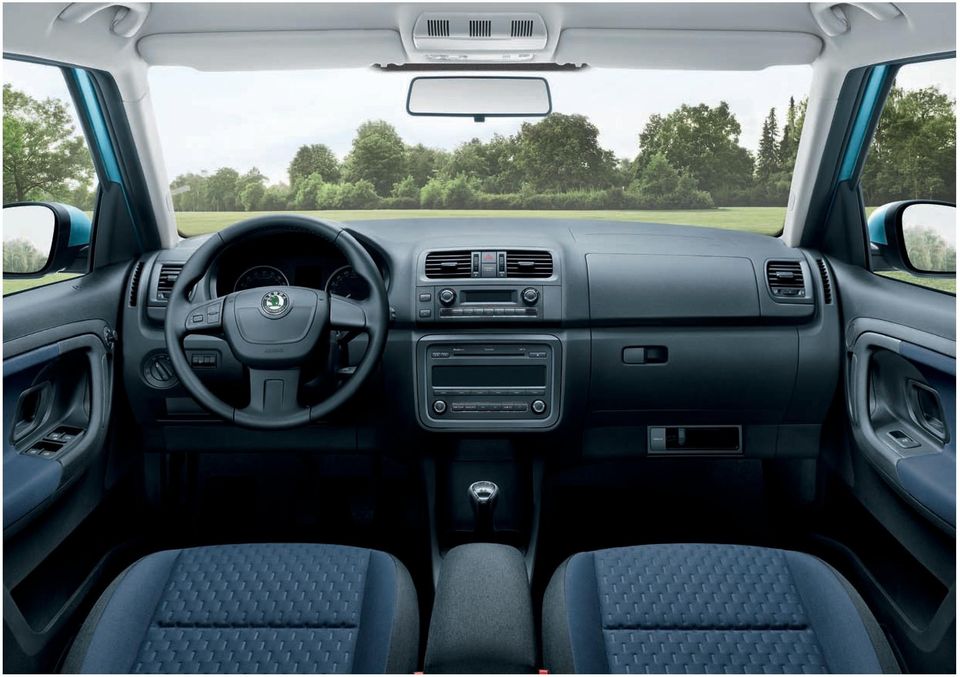

10 8 Ohjaamo Kuva 1 Eräät kuvassa esitetyt varusteet kuuluvat vain joihinkin malliversioihin tai ovat valinnaisvarusteita.

11 Ohjaamo 9 Ohjaamo Näkymä Yleiskuvasta näet nopeasti auton mittarit ja hallintalaitteet. A1 A2 sähköinen lasinnostin* ulkopeilin sähkösäätö* A3 tuuletussuuttimet A4 monitoimikatkaisimen vipu: suuntavalot, kaukovalot ja seisontavalot, kaukovalomerkki vakionopeuden säädin* A5 Ohjauspyörä: äänitorvi A6 A7 A8 A9 kuljettajan turvatyyny ja radion, navigaattorin ja puhelimen käyttönäppäimet* Mittaristo: mittaristo: mittarit ja merkkivalot monitoimikatkaisimen vipu: ajotietokone* tuulilasinpyyhkimien ja -pesimen katkaisin takalasinlämmityksen katkaisin ASR-* järjestelmän katkaisin A10 tuuletussuuttimet A11 A12 A13 hätävilkku merkkivalo etumatkustajan turvatyynyn poiskytkennästä* Varustuksen mukaan: lämmityslaitteen käyttö käyttö Climatic-järjestelmälle* Climatronic-järjestelmän* käyttö A14 tavaralokerot etumatkustajan puolella* A15 etumatkustajan turvatyyny* A16 A17 etumatkustajan turvatyynyn katkaisin* katkaisin varustuksen mukaan: 122 Tavaratilan kannen lukituksen avaaminen* sisätilojen valvonta* A18 A19 A20 varokerasia kojelaudassa valokatkaisinja valojen suuntauksen säätäminen konepellin avauskahva , A21 ohjauspyörän säätövipu A22 A23 virtalukko Varustuksen mukaan: Radio* Navigaattori* 85 A24 kuljettajan istuinlämmityksen keinukatkaisin* A25 A26 A27 A28 keskuslukituksen näppäin* Varustuksen mukaan: vaihdetanko (käsivaihteisto) vaihteenvalitsin (automaattivaihteisto*) etumatkustajan istuinlämmityksen keinukatkaisin* Varustuksen mukaan: tuhkakuppi* tavaralokero A29 MDI* Tehdasasennettua radiota ja navigaattoria varten on erilliset käyttöohjeet. Oikeanpuoleisella ohjauksella varustetuissa autoissa hallintalaitteiden järjestys poikkeaa kuvatusta järjestyksestä osittain sivu 8, kuva 1. Symbolit vastaavat kuitenkin yksittäisiä laitteita. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

12 10 Pikaohje Pikaohje Perustoiminnot ja tärkeitä ohjeita Ohjauspyörän asennon säätäminen Johdanto Pikaohjeen tarkoitus on tutustuttaa sinut nopeasti autosi tärkeimpiin laitteisiin. Noudata kaikkia käsikirjan myöhemmissä luvuissa olevia ohjeita. Auton lukitseminen ja lukituksen avaaminen Kuva 3 Säädettävä ohjauspyörä: Vipu ohjauspylvään alapuolella / oikea etäisyys ohjauspyörästä Kuva 2 Keskuslukituksen radiokaukoohjain ja avain A1 Auton lukituksen avaaminen A2 Tavaratilan luukun avaaminen A3 Auton lukitseminen A4 Avaimen taittaminen esille / sisään Lisäohjeita sivu 39, Auton lukituksen avaaminen ja lukitseminen. Ohjauspyörän asentoa voi säätää korkeus- ja pituussuunnassa. Käännä ohjauspylvään alapuolella oleva vipu kuva 3 alas. Säädä ohjauspyörä haluttuun asentoon (korkeus- ja etäisyyssuunnassa). Nosta vipu ylöspäin vasteeseen saakka. Ohjauspyörän asentoa voi säätää korkeus- ja pituussuunnassa. Lisäohjeita sivu 85, Ohjauspyörän asennon säätäminen. Säädä ohjauspyörä siten, että ohjauspyörän ja rintalastan väli on vähintään 25 cm kuva 3 oikealla. Jos tästä minimietäisyydestä ei pidetä huolta, ei turvatyynyjärjestelmä voi suojata - hengenvaara! Ohjauspyörää ei saa säätää ajon aikana! Turvallisuussyistä vivun täytyy olla aina tiukasti ylös painettuna, ettei ohjauspyörä muuta asentoaan tahattomasti ajon aikana - onnettomuusvaara!

13 Pikaohje 11 Turvavyön korkeudensäätö A2 Istuinkorkeuden säätäminen* A3 Selkänojan kaltevuuden säätäminen Lisäohjeita sivu 56, Etuistuimien säätäminen. Kuljettajan istuinta saa säätää vain auton ollessa paikallaan - onnettomuusvaara! Kuva 4 Etuistuin: Turvavyön korkeudensäätö Ulkopeilin sähkösäätö * Säätöä varten paina yläkiinnikettä sisään ja työnnä sitä ylös- tai alaspäin kuva 4. Tarkasta säädön jälkeen vetämällä napakasti vyöstä, että yläkiinnike on lukkiutunut turvallisesti. Lisäohjeita sivu 113. Säädä turvavyön korkeus siten, että olkavyö kulkee likimain olkapään keskikohdan yli - ei missään tapauksessa kaulan kohdalta! Etuistuimien säätäminen Ulkopeilien lämmitys Vasemman ulkopeilin säätäminen Oikean ulkopeilin säätäminen Toiminnan poiskytkeminen Kuva 6 Oven sisäpuoli: Suuntausnuppi Lisäohjeita sivu 54, Taustapeili. Kuva 5 Istuimen säätöosat A1 Istuimen säätäminen pituussuunnassa Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

14 12 Pikaohje Valot sytyttäminen ja näkyminen Suunta- ja kaukovalokatkaisin Kuva 7 Kojelauta: Valokatkaisin Kuva 8 Suuntavalo- ja kaukovalokatkaisin Kaikkien valojen sammuttaminen Seisontavalojen sytyttäminen Lähi- ja kaukovalojen sytyttäminen Sumuvalot* Takasumuvalo A Suuntavalo oikealle AB Suuntavalo vasemmalle AC Lähi- ja kaukovalojen vaihtaminen AD Kaukovalomerkki Lisäohjeita sivu 49, Suunta- ja kaukovalokatkaisin. Lasinpyyhkimien katkaisin Lisäohjeita sivu 45, Valojen sytyttäminen ja sammuttaminen. Kuva 9 Lasinpyyhkimien katkaisin A Tihkukytkin A0 Pyyhkiminen pysäytettynä A1 Taukoajastus

15 Pikaohje 13 A2 A3 A4 A5 Hidas pyyhkiminen Nopea pyyhkiminen Kertapyyhkäisy Pyyhkimien ja pesimen automatiikka Tankkaaminen Takalasin pyyhin A6 Tihkusadepyyhkäisy 6 sekunnin välein A7 Pyyhkimien ja pesimen automatiikka Lisäohjeita sivu 52, Lasinpyyhin. Sähkötoimiset lasinnostimet* Kuva 11 Auton oikealla sivulla: Polttoainesäiliön kansi / Polttoainesäiliön kansi avattuna ja tulppa auki kierrettynä Polttoainesäiliön täyttöaukon avaaminen Käännä polttoainesäiliön luukku auki käsin. Avaa polttoaineen täyttöputken lukollinen tulppa auton avaimella vasemmalle kääntämällä. Kierrä korkki vastapäivään irti ja laita se yläpuolelta polttoainesäiliön kanteen kuva 11 oikealla. Kuva 10 Painikeet kuljettajan ovessa A Kuljettajan oven lasinnostimen katkaisin AB Etumatkustajan oven lasinnostimen katkaisin AC Oikean takaoven lasinnostimen katkaisin* AD Vasemman takaoven lasinnostimen katkaisin* AS Varmuuskatkaisin* Lisäohjeita sivu 41, Lasinnostimien painikkeet. Polttoainesäiliön kannen sulkeminen Kierrä kantta myötäpäivään, kunnes se naksahtaa kuuluvasti. Lukitse polttoainesäiliö korkki auton avaimella oikealle kääntämällä. Ota avain pois. Paina polttoainesäiliön luukku kiinni. Lisäohjeita sivu 154, Tankkaaminen. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

16 14 Pikaohje Konepellin lukituksen avaus Moottoriöljytason tarkastaminen Kuva 12 Konepellin avauskahva Vedä kuljettajan puolella kojelaudan alla olevasta avausvivusta kuva 12. Lisäohjeita sivu 156, Konepellin lukituksen avaus. Konepellin avaaminen Kuva 14 Öljyn mittatikku Aa Öljyä ei saa lisätä. Ab Öljyä voi lisätä. Ac Öljyä on lisättävä. Lisäohjeita sivu 158, Moottoriöljyn tarkastus. Kuva 13 Etusäleikkö: Konepellin avausvipu / Konepellin varmistaminen tukitangon avulla Avaa konepellin lukitus varmistusvipua kuva 13 vetämällä. Ota tukitanko pidikkeestään ja aseta sen pää sitä varten konepellissä olevaan aukkoon kuva 13 oikealla. Lisäohjeita sivu 156.

17 Mittarit ja merkkivalot 15 Mittarit ja merkkivalot Mittariston yleiskuva Kuva 15 Mittaristo A1 A2 A3 A4 A5 Käyntinopeusmittari Näyttö kokonaisajomatkan näyttö sivu 17 huollonilmaisin sivu 17 digitaalikello sivu 18 monitoiminäyttö* sivu 18 informaationäyttö* sivu 21 Nopeusmittari sivu 16 Jäähdytysnesteen lämpömittari* sivu 16 Näyttötilan näppäin: asetus tunnit / minuutit Toisen nopeusnäytön aktivointi tai aktivoinnin poisto: mph tai km/h* Huollonilmaisin - seuraavaan huoltoon jäljellä olevien päivien ja kilometri- tai mailimäärän näyttö / nollaus* 1) A6 Näppäin: osamatkamittarin nollaus huollonilmaisimen nollaus asetus tunnit / minuutit näyttötilan aktivointi / aktivoinnin poisto A7 Polttonestemittari* sivu 16 Käyntinopeusmittari Käyntinopeusmittarin asteikon A1 kuva 15 punaisella alueella moottorin ohjausyksikkö alkaa rajoittaa moottorin käyntinopeutta. Moottorin ohjausyksikkö rajoittaa kierrosluvun turvalliselle alueelle. 1) Koskee maita, joissa on käytössä brittiläiset mittayksiköt. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

18 16 Mittarit ja merkkivalot Vaihda suuremmalle vaihteelle tai siirrä automaattivaihteiston vaihteenvalitsin kohtaan D, ennen kuin moottorin käyntinopeus saavuttaa punaisen alueen. Älä käytä moottoria korkealla käyntinopeudella totutusajovaiheessa äläkä moottorin ollessa kylmä sivu 138. Ympäristöohje Kun vaihdat suuremmalle vaihteelle sopivaan aikaan, säästät polttoainetta, suojelet ympäristöä, vähennät moottorin melua, säästät moottoria ja pidennät sen käyttöikää. Nopeusmittari Varoitus nopeuden ylityksestä* Kun 120 km/h nopeus ylitetään, kuuluu varoitusääni. Kun nopeus laskee tämän nopeusrajan alapuolelle, varoitusääni lakkaa kuulumasta. Toiminto koskee vain joitakin maita. Jäähdytysnesteen lämpömittari* Jäähdytysnesteen lämpömittari A4 sivu 15, kuva 15 toimii vain virran ollessa kytkettynä. Välttääksesi moottorivaurion muista seuraavat lämpötilaohjeet: Kylmä alue Jos osoitin on asteikon vasemmalla alueella, moottori ei ole vielä saavuttanut normaalia käyntilämpötilaansa. Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Käyttöalue Moottori on saavuttanut käyttölämpötilansa, kun osoitin on siirtynyt asteikon keskialueelle. Suurella moottorin kuormituksella ja korkean ulkolämpötilan vallitessa osoitin voi vielä siirtyä hieman oikealle. Tämä on normaalia, jos mittariston merkkivalo ei pala. Jos mittaristossa vilkkuu symboli, on joko jäähdytysnesteen lämpötila liian korkea tai jäähdytysnesteen taso liian matala. Huomaa ohje sivu 27, Jäähdytysnesteen lämpötila/jäähdytysnestetaso. Huomaa varoitus sivu 157, Työskentely moottoritilassa, ennen kuin avaat konepellin ja tarkistat jäähdytysnesteen. Varoitus! Lisävalot yms. jäähdyttimen säleikön edessä huonontaa jäähdytysnesteen jäähdyttävää vaikutusta. Ulkolämpötilan ja moottorin kuormituksen ollessa korkea on olemassa moottorin ylikuumenemisen vaara! Polttonestemittari* Polttoainemittari A7 sivu 15, kuva 15 toimii vain virran ollessa kytkettynä. Polttonainesäiliön tilavuus on noin 55 l. Kun osoitin on varasäiliön kohdalla, mittaristossa palaa merkkivalo. Polttoainetta on silloin jäljellä vielä n. 7 l. Tämä muistuttaa siitä, että auto täytyy tankata. Informaationäytössä* näytetään: Please refuel! (Tankkaa!) Lisäksi kuuluu merkkiääni. Joidenkin mallien mittaristossa näytetään polttoaineen loppumisen merkkivalo. Varoitus! Älä aja säiliötä tyhjäksi! Moottorin käynti saattaa muuttua epäsäännölliseksi, kun polttoainejärjestelmä ei saa polttoainetta tasaisesti. Palamatonta polttoainetta voi joutua pakoputkistoon ja vahingoittaa katalysaattoria.

19 Mittarit ja merkkivalot 17 Matkamittari Huoltovälin näyttö Matkamittari on näytön alaosassa. Ajettu matka näytetään kilometreinä (km). Joissakin maissa käytetään mittayksikkönä maileja. Nollausnuppi Nollaa osamatkamittari painamalla nollausnuppia A6 sivu 15, kuva 15 n. 1 s. Osamatkamittari (trippimittari) Osamatkamittari näyttää edellisestä nollauksesta ajetun matkan 100 metrin tai 1/10- mailin tarkkuudella. Matkamittari Matkamittari näyttää autolla ajetun kokonaismatkan kilometreinä. Vikanäyttö Jos mittaristossa on vika, näytetään jatkuvasti ilmoitusta Error. Korjauta vika mahdollisimman pian valtuutetulla korjaamolla. Älä käytä turvallisuutesi takia osamatkamittarin nollausnuppia ajon aikana! Jos aktivoidaan informaationäytöllä* varustetun auton toinen tapa näyttää ajonopeus (mph tai km/h), lukema näytetään osamatkamittarin lukeman paikalla. Näytön ulkonäkö voi olla erilainen auton varustuksen mukaan. Kuva 16 Huollonilmaisimen näyttö: Huomaa Huollonilmaisimen näyttö Ennen määräaikaishuollon km-määrän täyttymistä näytetään sytytysvirran kytkemisen jälkeen avainsymboli ja jäljellä olevien kilometrien määrä kuva 16. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Informaationäytössä* näytetään: Service in... km or... days (Huoltoon... km tai... päivää) Kilometrimäärä ja vastaavasti päivien määrä seuraavan huoltoon muuttuu 100 km portain ja vastaavasti päivittäin. Kun määräaikaishuollon ajankohta on saavutettu, syttyy näyttöön vilkkuva avainsymboli 20 sekunniksi ja teksti Service. Informaationäytössä* näytetään: Service now! (Huolto nyt!) Ilmoitus matkasta ja päivistä seuraavaan määräaikaishuoltoon Näet painiketta A5 painamalla huoltoon jäljellä olevien päivien lukumäärän ja kilometrimäärän sivu 15. Näyttöön tulee 10 sekunniksi avainsymboli ja jäljellä olevat kilometrit. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Jos autossa on informaationäyttö*, hae ilmoitus näyttöön valikosta SETUP (asetukset) sivu 22. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

20 18 Mittarit ja merkkivalot Informaationäytössä* näkyy 10 s: Service in... km or... days (Huoltoon... km tai... päivää) huollonilmaisimen nollaus Määräaikaishuollon ilmoituksen voi nollata vasta, kun huoltoilmoitus tai vähintään yksi ennakkovaroitus on tullut mittariston näytölle. Suosittelemme, että annat nollauksen merkkihuollon tehtäväksi. Merkkihuolto: nollaa näytön muistin, kun vastaava huoltotyö on tehty; tekee merkinnän huoltovihkoon; liimaa kojelaudan päätyyn kuljettajan puolelle tarran, johon on merkitty seuraava huolto. Huoltovälien näytöt voit säätää uudelleen palautusnupista A6 sivu 15 seuraavasti: Jos autossa on informaationäyttö*, hae ilmoitus näyttöön valikosta SETUP (asetukset) sivu 22. Varoitus! Suositamme, että et nollaa itse huollonilmaisimen näyttöä. Se voi aiheuttaa näytön virheellisen säädön ja siitä häiriöitä autoon. Älä nollaa näyttöä kesken huoltovälin. Seurauksena on väärä näyttölukema. Kun akku irrotetaan, huollonilmaisimen arvot pysyvät muistissa. Jos mittaristo vaihdetaan korjaustyön yhteydessä, huollonilmaisimen näyttöön onasetettava oikeat lukemat. Tämän tekee Škoda -huolto. Kun muuttuvan huoltovälin (QG1) näyttö on nollattu, lukemat näytetään kuten kiinteän huoltovälin (QG2) autoissa. Siksi suositamme, että annat vain Škoda-huollon nollata huoltovälin näytön. Huolto tekee sen järjestelmätesterillä. Katso huoltovihosta lisätietoja huoltoväleistä. Digitaalikello Säädä kellonaika näppäimillä A5 ja A6 sivu 15, kuva 15. Valitse näppäimellä A5 näyttö, minkä haluat muuttaa. Tee muutos näppäimellä A6. Jos autossa on informaationäyttö*, voit säätää kellon valikossa Time (kellonaika) sivu 23. Älä säädä turvallisuussyistä kelloa ajon aikana, vaan ainoastaan auton ollessa paikallaan! Monitoiminäyttö (ajotietokone)* Johdanto Monitoiminäyttö on auton varustetason mukaan varustettu näytöllä sivu 19, kuva 17 tai informaationäytöllä sivu 21. Monitoiminäytössä on seuraavat tiedot: Ulkolämpötila sivu 20 Ajoaika sivu 20 Hetkellinen polttoaineen kulutus sivu 20 Keskikulutus sivu 20 Ajokilometrit ennen seuraavaa tankkausta sivu 20 Ajomatka sivu 20 Keskinopeus sivu 21 Ajonopeus* sivu 21 Varoitus nopeuden ylityksestä* sivu 21 Jos autossa on informaationäyttö*, voit säätää joidenkin tietojen näytön pois päältä.

21 Mittarit ja merkkivalot 19 Tiettyjen maitten varustuksessa näyttö on englantilaisen mittajärjestelmän mukainen. Jos aktivoit toisen nopeusnäytön (mailit), ajonopeutta* ei näytetä lukemana km/h. Muisti Sitä vastoin kokonaismatkamuisti ei tyhjene 2 tunnin pysäytyksen jälkeen kuten osamatkamuisti. Jos akun kytkentä irrotetaan, kaikki muistialueisiin 1 ja 2 tallennetut tiedot katoavat. Käyttö Kuva 17 Monitoiminäyttö Ajotietokone on varustettu kahdella automaattisesti toimivalla muistialueella. Näyttöalueen keskellä näytetään valittu muisti kuva 17. Osamatkamuistin arvo (muistialue 1) näytetään, kun näyttöön ilmestyy 1. Jos siihen ilmestyy 2, näytetään kokonaismatkamuistin (muistialue 2) tieto. Muistialueen vaihto tehdään lasinpyyhkimen vivun näppäimellä AB kuva 18. Osamatkamuisti (muistialue 1) Osamatkamuisti kerää virran kytkemisestä virran katkaisuun seuraavat tiedot: ajoaika, ajomatka ja kulutettu polttoaineen määrä. Jos ajamista jatketaan 2 tunnin kuluessa virran katkaisun jälkeen, otetaan uudet arvot mukaan voimassaolevan ajoinformaation laskentaan. Jos pysäytys kestää yli kahden tunnin ajan, muisti tyhjenee automaattisesti. Kokonaismatkamuisti (muistialue 2) Kokonaismatkamuisti kerää ajotiedot haluamaltasi määrältä matkoja 19 tuntiin ja 59 minuuttiin tai ajokilometriin saakka. Jos autossa on informaationäyttö*, vastaavat luvut ovat 99 h 59 min tai km. Keinukatkaisin A ja nuppi AB ovat lasinpyyhkimien katkaisimen varressa kuva 18. Muistialueen valitseminen Valitse muistialue painamalla lyhyesti lasinpyyhkimen vivun näppäintä AB. Toimintojen valinta Paina keinukytkintä A ylös- tai alaspäin yli 0,5 s. Näin voit selata monitoiminäytön eri toimintoja. Toimintojen nollaus Valitse haluttu muistialue. Paina nuppia AB yli 1 s. Valitun muistialueen seuraavat tiedot voidaan nollata katkaisimella AB : keskikulutus; ajomatka; Kuva 18 Monitoiminäyttö: käyttönäppäimet Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

22 20 Mittarit ja merkkivalot keskinopeus; ajoaika. Ajotietokonetta voi käyttää vain virran ollessa kytkettynä. Kun virta kytketään, näyttöön tulee se toiminto, joka oli viimeksi valittuna ennen virran katkaisua. Ulkolämpötila Ulkolämpötila näytetään, kun virta on kytkettynä. Jos ulkolämpötila laskee alle +4 C, lukeman eteen tulee lumihiutalesymboli (varoittaa liukkaudesta). Lumihiutale vilkkuu 10 s ja jää sen jälkeen näyttöön ulkolämpötilan lukeman eteen. Samalla kuuluu merkkiääni. Lasinpyyhkimen vivussa olevan keinukatkaisimen A sivu 19, kuva 18 painamisen jälkeen näytetään toiminto, joka oli viimeksi valittuna. Älä luota pelkästään ulkolämpömittarin varoitukseen liukkaudesta. Huomaa, että myös ulkolämpötilan ollessa +4 C tienoilla voi maan pintaan muodostua jäätä - varoitus liukkaudesta! Ajoaika Näyttöön tulee ajoaika, joka on kulunut muistin edellisestä nollauksesta sivu 19. Jos haluat laskea ajoajan tietyllä aikavälillä, tyhjennä muisti painamalla katkaisinta AB sivu 19, kuva 18. Näytön maksimiarvo molemmissa kytkimen asennoissa on 19 h 59 min. Jos autossa on informaationäyttö*, arvo on 99 h 59 min. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Hetkellinen polttonesteenkulutus Näytössä näytetään hetkellinen kulutus l/100 km. Tämän avulla voit sovittaa ajotapasi haluttuun polttoaineen kulutukseen. Auton ollessa paikallaan tai hitaasti ajettaessa näytetään polttoaineen kulutus litroina tunnissa. Ajon aikana näytetty arvo päivitetään 0,5 s välein. Keskikulutus Näytössä näytetään keskikulutus l/100 km muistin edellisen tyhjennyksen jälkeen sivu 19. Tämän avulla voit sovittaa ajotapasi haluttuun polttoaineen kulutukseen. Jos haluat mitata keskikulutuksen tietyllä aikavälillä, muisti täytyy tyhjentää katkaisimella AB sivu 19, kuva 18 uutta mittausta varten. Tyhjennyksen jälkeen ilmestyy näyttöön ensimmäisten 300 metrin matkalla viivoja. Ajon aikana näytetty arvo päivitetään 5 s välein. Kulutettua polttoaineen määrää ei näytetä. Polttonesteen riittävyys Näytössä näytetään toimintasäde kilometreinä. Se ilmoittaa auton jäljellä olevan ajomatkan nykyisellä polttoainemäärällä ja samalla ajotavalla. Toimintasäde näytetään 10 km portain. Kun merkkivalo on syttynyt, näytetään varapolttoaineen käyttö 5 km välein. Toimintasäde lasketaan polttoaineenkulutuksen perusteella edellisten 50 km matkalta. Kun ajat säästeliäämmin, toimintasäde kasvaa. Jos muisti nollataan (akun irtikytkennän yhteydessä), lasketaan toimintasäteeksi 10 l/100 km; sen jälkeen arvo sovitetaan ajotyylin mukaiseksi. Ajomatka Näyttöön tulee ajomatka muistin edellisen nollauksen jälkeen sivu 19. Jos haluat laskea ajomatkan tietystä ajankohdasta, tyhjennä muisti siitä hetkestä painamalla lasinpyyhkimen näppäintä AB sivu 19, kuva 18. Suurin mahdollinen näytön arvo molemmissa asennoissa on km. Jos autossa on informaationäyttö*, arvo on km. Kun tämä aika ylitetään, alkaa näyttö taas nollasta.

23 Mittarit ja merkkivalot 21 Keskinopeus Näytössä näytetään keskinopeus km/h viimeisimmän muistin tyhjennyksen jälkeen sivu 19. Jos haluat tietää keskinopeuden tietyllä aikavälillä, muisti täytyy tyhjentää uuden mittauksen aloittamista varten painamalla lasinpyyhkimen vivun näppäintä AB sivu 19, kuva 18. Nollauksen jälkeen ilmestyy näyttöön ensimmäisten 100 m matkalla viivoja. Ajon aikana näytetty arvo päivitetään 5 s välein. Ajonopeus* Näytössä on nopeusmittarin A2 ilmoittama todellinen ajonopeus sivu 15, kuva 15. Varoitus nopeuden ylityksestä* Paina nuppia AB kuva 19. Informaationäyttöön* tulee Speed warning 50 km/h (varoitus 50 km/h:n kohdalla). Voit säätää arvon suuremmaksi tai pienemmäksi näppäimellä A. Arvo tallentuu muistiin, kun painat uudestaan näppäintä AB. Painamalla näppäintä vielä uudestaan arvo poistuu ja informaationäytössä* näytetään ---. Kun tämän jälkeen tämä asetettu nopeus ylitetään, näyttöön tulee Speed 50 km/h exceeded (nopeus 50 km/h ylitetty). Teksti on näytössä, kunnes ajonopeus on laskenut asetetun arvon alapuolelle tai kun poistat tekstin näppäimellä AB kuva 19. Lisäksi kuuluu merkkiääni. Asettamasi rajoitusnopeus säilyy muistissa auton sytytysvirran katkaisemisen jälkeenkin. MAXI DOT -näyttö (Informaationäyttö)* Johdanto Kuva 19 Monitoiminäyttö: käyttönäppäimet Toiminnolla voi asettaa nopeudenrajoittimen esimerkiksi kaupungissa ajamista varten. Kun asetettu rajoitusnopeus ylitetään, monitoiminäyttö antaa siitä huomautuksen. Varoitus nopeuden ylityksestä Valitse valikkokohta Speed warning --- km/h (Nopeudenvaroitus --- km/h). Aja esim. 50 km/h nopeudella. Informaationäyttö antaa tietoja auton senhetkisestä toimintatilasta. Lisäksi informaationäyttö välittää (auton varustuksen mukaan) tiedot radiosta, puhelimesta, monitoiminäytöstä, navigointijärjestelmästä, MDI-tuloon liitetystä laitteesta sekä automaattivaihteistosta. Virran ollessa kytkettynä ja ajon aikana auton tekniikka tarkkailee tiettyjä toimintoja ja tiloja. Toimintahäiriöt ja vastaavat tarpeelliset korjaustyöt sekä muut informaatiot ilmoitetaan punaisilla symboleilla sivu 23 ja keltaisilla symboleilla sivu 23. Joidenkin symbolien merkkivaloon on yhdistetty varoitusääni. Lisäksi näytössä näytetään informaatio- ja varoitustekstejä sivu 24. Tekstiviesti on saatavissa jollakin seuraavista kielistä: tsekki, englanti, saksa, ranska, italia, espanja, portugali, venäjä ja kiina. Valitse kieli asetusvalikossa. Näytössä näytetään seuraavat tiedot (auton varustuksesta riippuen): Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

24 22 Mittarit ja merkkivalot Päävalikko sivu 22 Ovien, tavaratilan kannen ja konepellin merkkivalo sivu 22 Huollonilmaisimen näyttö sivu 17 Automaattivaihteiston vaihteenvalitsimen asento sivu 92 Päävalikko Valikko Navigation (navigointi) näytetään vain silloin, kun tehdasasenteinen navigaattori* on toiminnassa. Vahvista informaationäytön varoitukset sivu 22 lasinpyyhkimen vivun näppäimellä AB, jotta pääset päävalikkoon. Vaikka et käytä informaationäyttöä, valikko vaihtuu aina 10 s välein seuraavaksi korkeammalle tasolle. Tehdasasenteisen radion* ja navigaattorin käyttöä* varten on erillinen ohjekirja, joka toimitetaan auton asiakirjojen mukana. Avonaisen oven, takaluukun ja konepellin merkkivalo Aktivoi MAIN MENU (PÄÄVALIKKO) painamalla keinukatkaisinta A kuva 20 kauemmin kuin 1 s. Voit valita keinukatkaisimella A valikkokohdan. Valittu informaatio näytetään, kun katkaisinta AB painetaan lyhyesti. Voit valita seuraavista (auton varustuksen mukaan): MFD (ajotietokone) sivu 18 Audio (Audio)* Navigation (navigointi)* Phone (puhelin)* sivu 99 Vehicle status (auton tila) sivu 22 Setup (asetukset) sivu 23 Kuva 20 Informaationäyttö: käyttönäppäimet Valikko Audio (audio) näytetään vain silloin, kun tehdasasenteinen radio* on toiminnassa. Ovien, tavaratilan kannen ja konepellin merkkivalo palaa, kun sytytysvirta on kytkettynä ja jokin ovi, tavaratilan kansi tai konepelti on auki. Merkkivalosta näet, mikä ovi tai tavaratilan kansi tai konepelti on auki. Merkkivalo sammuu, kun kaikki ovet, tavaratilan kansi ja konepelti on suljettu. Kun ovi, konepelti tai tavaratilan kansi on auki ja auton nopeus on yli 6 km/h, kuuluu varoitusääni. Auto-Check-tarkastus Auton kunto Auto-Check-Control tarkastaa tietyt toiminnat ja auton komponenttien kunnon. Tarkastus tapahtuu jatkuvasti virran ollessa kytkettynä sekä auton ollessa paikallaan että ajon aikana. Toimintahäiriö, kiireellisestii tarvittavat korjaukset, huollot ja muut ilmoitukset näytetään mittariston näytössä. Nämä ovat tärkeysjärjestyksen mukaan punaisia ja keltaisia merkkivaloja. Punaiset symbolit ilmaisevat vaaraa, (tärkeys 1), kun sen sijaan keltaiset ilmaisevat varoitusta (tärkeys 2). Näiden symbolien lisäksi kuljettajalle annetaan ohjeita sivu 24.

25 Mittarit ja merkkivalot 23 Jos valikkoon tulee Vehicle status (Auton tila), on ainakin yksi häiriöilmoitus. Kun tämä valikko on valittuna, näytetään ensimmäinen häiriöilmoituksista. Jos häiriöilmoituksia on useita, näyttöön tulee esim. ilmoitus 1/3. Se tarkoittaa, että nyt näytetään ensimmäinen kolmesta ilmoituksesta. Symbolit syttyvät peräkkäin 5 s välein. Tarkista häiriöilmoitus mahdollisimman pian. Merkkivalo näkyy, kunnes toimintahäiriö on korjattu. Ensimmäisen näytön jälkeen symbolit näytetään ilman ohjetta kuljettajalle. Jos häiriö tulee esiin, symbolin näytön ja tekstin lisäksi kuuluu myös merkkiääni: Tärkeysaste 1 - kolme varoitusääntä Tärkeysaste 2 - yksi varoitusääni Punainen symboli Punainen symboli merkitsee vaaraa. Pysäytä auto. Sammuta moottori. Tarkista näytetty toiminta. Kutsu hätätilassa ammattiapua. Punaisten symbolien merkitys: Moottorin öljynpaine alhainen sivu 28 DSG-automaattivaihteiston* kytkimen ylikuumeneminen Kun punainen symboli ilmestyy, kuuluu kolme varoitusääntä peräkkäin. Keltainen symboli Keltainen symboli merkitsee varoitusta. Tarkista vastaava toiminta mahdollisimman pian. Keltaisten symbolien merkitys: sivu 92 Kun keltainen symboli ilmestyy, kuuluu yksi varoitusääni. Mikäli ilmenee useampia toisen tärkeysasteen toimintahäiriötä, näytetään symbolit peräkkäin 5 sekunnin välein. Asetukset Tarkista moottorin öljytaso, moottoriöljyn anturi viallinen Informaationäytön avulla voit itse muuttaa tiettyjä asetuksia. Voimassa oleva asetus näytetään informaationäytössä vastaavassa valikossa ylhäällä viivan alapuolella. Voit valita seuraavista (auton varustuksen mukaan): Language (kieli) MFD-data (MFA-DATEN) Time (kellonaika) Winter tyres (talvirenkaat) Units (yksiköt) Alt. speed dis. (toinen nopeuden näyttötapa) Service Interval (huolto) Factory setting (tehdasasetukset) Back (takaisin) Valitsemalla valikon kohdan Back (takaisin) pääset valikossa yhtä tasoa ylemmäksi. Kieli Tässä voit valita kielen, jolla varoitus- ja informaatioilmoitukset annetaan. MFA:n näytöt Tässä voit kytkeä joitakin monitoiminäytön näyttöjä päälle/pois. sivu 28 Kellonaika Tässä voit valita kellonajan, näytön muodon (12 tai 24 tunnin näyttö) ja tehdä kesä- tai normaaliajan valinnan. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

26 24 Mittarit ja merkkivalot Talvirenkaat Tässä voit valita nopeuden, jolloin merkkiäänen pitää kuulua. Voit käyttää toimintoa esimerkiksi silloin, kun käytät talvirenkaita, joiden huippunopeus on pienempi kuin auton huippunopeus. Kun tämä nopeus ylitetään, informaationäytössä* näytetään: Snow tyres max. speed... km/h (talvirenkaiden enimmäisnopeus... km/h) Yksiköt Tässä voit valita yksiköt lämpötilaa, kulutusta ja ajettua matkaa varten. Toinen ajonopeuden näyttö Tässä voit ottaa käyttöön toisen ajonopeuden näyttötavan (mph tai km/h) 2). Huolto Tässä voit ottaa näyttöön seuraavaan huoltoon vielä jäljellä olevat kilometrit ja päivät ja nollata huollonilmaisimen. Tehdasasetus. Valitsemalla valikon kohdan Tehdasasetukset palautetaan informaationäytön tehdasasetukset. 2) Koskee maita, joissa on käytössä brittiläiset mittayksiköt. Merkkivalot Yleistä Varoitusvalot ilmaisevat tiettyjen toimintojen häiriöitä. Kuva 21 Mittariston merkkivalot

27 Mittarit ja merkkivalot 25 Suuntavalot (vasemmalle) sivu 26 Suuntavalot (oikealle) sivu 26 Kaukovalot sivu 26 Ajovalot sivu 26 Takasumuvalo sivu 26 Polttimo sammunut sivu 26 Lataus sivu 26 Sumuvalot* sivu 26 Sähköhydraulinen ohjaustehostin sivu 26 Moottorielektroniikan tarkastus (bensiinimoottorit) sivu 27 Hehkutusjärjestelmä (dieselmoottorit) sivu 27 Jäähdytysnesteen lämpötila / Jäähdytysnestetaso sivu 27 Varapolttoaine sivu 28 Moottoriöljy sivu 28 Ovi auki sivu 28 Nestetaso lasinpesunestesäiliössä* sivu 29 Pakokaasujen valvontajärjestelmä sivu 29 Vetoluistonrajoitus (ASR)* sivu 29 Rengaspaineet* sivu 29 Vaihteenvalitsimen salpa* sivu 29 Vetoluistonrajoitus (ASR)* sivu 29 Elektroninen ajonvakautusjärjestelmä (ESP)* sivu 30 Lukkiutumaton jarrujärjestelmä (ABS) sivu 30 Jarrujärjestelmä sivu 30 Tasanopeudensäädin* sivu 31 Turvatyynyjärjestelmä sivu 31 Hiukkassuodatin* (dieselmoottori) sivu 31 Turvavyön muistutus sivu 32 Jos et ota huomioon merkkivaloja ja varoitusohjeita, seurauksena voi olla vakavia vammoja ihmisille ja vaurioita ajoneuvolle. Auton moottoritila on vaarallinen alue. Kun moottoritilassa työskennellään esimerkiksi tarkastuksia ja kuluvien nesteiden täyttöä varten, voi syntyä loukkaantumisia, palovammoja, onnettomuuksia ja tulipalovahinkoja. Ota ehdottomasti huomioon varoitukset sivu 157, Työskentely moottoritilassa. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot

28 26 Mittarit ja merkkivalot Merkkivalojen sijoitus on mallin ja moottorivarustuksen mukainen. Toimintahäiriöt näytetään mittaristossa punaisin symbolein (tärkeysaste 1 - vaara) tai keltaisin symbolein (tärkeysaste 2 - varoitus). Suuntavalojärjestelmä Valitun suuntavalon mukaan vilkkuu joko vasen tai oikea merkkivalo. Jos jokin suuntavalo ei toimi, merkkivalo vilkkuu noin kaksinkertaisella nopeudella. Kun varoitusvilkut kytketään, vilkkuvat kaikki suuntavalot ja molemmat merkkivalot. Katso lisätietoja suuntavaloista sivu 49. Kaukovalot Merkkivalo palaa, kun kaukovalot ovat kytkettyinä tai kun kaukovalomerkinantoa käytetään. Katso lisätietoja kaukovaloista sivu 49. Lähivalot Merkkivalo palaa, kun lähivalot ovat sytytettyinä sivu 45. Sumutakavalo Merkkivalo palaa, kun takasumuvalo on sytytetty sivu 47. Polttimo palanut Merkkivalo palaa, jos polttimo on palanut: 2 s sytytysvirran kytkemisen jälkeen, kytkettäessä viallinen polttimo käyttöön. Informaationäyttöön* tulee ilmoitus, esim: Check front right dipped beam! (tarkista oikea lähivalo!) Takavaloissa ja rekisterikilven valossa on useita polttimoja. Merkkivalo syttyy vasta, kun kaikki rekisterikilven tai jarruvalojen (takavaloumpion) polttimot ovat palaneet. Tarkasta siksi säännöllisesti polttimoiden kunto. Generaattori Merkkivalo palaa, kun virta kytketään. Sen täytyy sammua, kun moottori käynnistyy. Jos merkkivalo ei sammu tai jos se syttyy ajon aikana palamaan, aja lähimpään Škodahuoltoon. Auton akun purkautumisen välttämiseksi on tarpeettomat sähköä kuluttavat laitteet kytkettävä pois toiminnasta. Varoitus! Jos ajon aikana syttyy merkkivalon lisäksi merkkivalo (jäähdytysjärjestelmän häiriö) näyttöön, auto täytyy pysäyttää heti ja moottori sammuttaa moottorivaurion vaara! Sumuvalo* Merkkivalo palaa, kun sumuvalot ovat sytytettyinä sivu 47. Sähköhydraulinen ohjaustehostin Kun virta kytketään, merkkivalo syttyy muutamaksi sekunniksi. Jos merkkivalo jää palamaan virran kytkemisen jälkeen tai palaa ajon aikana, sähköhydraulisessa ohjaustehostimessa on vika. Ohjaustehostin toimii vajaalla teholla tai ei tooimi ollenkaan. Lisäinformaatioita sivu 135. Jos ohjaustehostin on viallinen, vie auto Škoda-huoltoon.

29 Mittarit ja merkkivalot 27 Jos moottorin uuden käynnistyksen ja lyhyen ajon jälkeen keltainen merkkivalo sammuu, korjaamolle ei tarvitse mennä. Jos akunkaapelien kytkentä on irrotettu ja jälleen kytketty, virran kytkemisen jälkeen keltainen merkkivalo palaa. Lyhyen ajomatkan jälkeen merkkivalon pitää sammua. Kun autoa hinataan moottori sammutettuna tai ohjaustehostin viallisena, ohjauksen tehostus ei toimi. Auto on edelleen täysin ohjattavissa. Ohjaamiseen tarvitaan kuitenkin enemmän voimaa. Moottorinohjauselektroniikan tarkastus (bensiinimoottori) Merkkivalo (Electronic Power Control) palaa muutaman sekunnin ajan virtaa kytkettäessä. Jos merkkivalo vilkkuu moottorin käynnistymisen jälkeen tai vilkkuu ajon aikana, moottorinohjausjärjestelmässä on vika. Moottorinohjauksen käyttöön ottaman varaohjelman avulla voidaan ajaa varovaisella ajotavalla lähimpään Škoda-huoltoon. Informaationäytössä* näytetty teksti: Engine fault: Workshop! (Moottorihäiriö: korjaamo!) Hehkutusjärjestelmä (dieselmoottori) Kylmässä moottorissa merkkivalo palaa, kun virta kytketään asentoon 2 hehkutusasento sivu 85. Merkkivalon sammumisen jälkeen moottorin voi käynnistää. Käyttölämpimässä moottorissa tai yli +5 C ulkolämpötilassa hehkutuksen merkkivalo palaa noin 1 s. Tämä tarkoittaa, että voit käynnistää moottorin heti. Jos merkkivalo ei pala tai palaa jatkuvasti, on hehkutusjärjestelmässä vika; pyydä mahdollisimman pian korjaamon apua. Jos merkkivalo alkaa ajon aikana vilkkua, on moottorinohjausjärjestelmässä vika. Moottorinohjauksen käyttöön ottaman varaohjelman avulla voidaan ajaa varovaisella ajotavalla lähimpään Škoda-huoltoon. Informaationäytössä* näytetty teksti: Engine fault: Workshop! (Moottorihäiriö: korjaamo!) Jäähdytysnesteen lämpötila/jäähdytysnestetaso Merkkivalo palaa, kunnes moottori on saavuttanut käyntilämpötilan 3). Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Kun virta kytketään, merkkivalo syttyy muutamaksi sekunniksi. Jos merkkivalo palaa tai alkaa vilkkua ajon aikana, jäähdytysnesteen lämpötila on liian korkea tai jäähdytysnestetaso on liian matala. Lisävaroituksena kuuluu kolme merkkiääntä. Pysäytä auto ja sammuta moottori, ja tarkista jäähdytysnestetaso ja lisää tarvittaessa jäähdytysnestettä sivu 161, Jäähdytysnesteen lisääminen. Jos olosuhteiden takia ei ole mahdollista lisätä jäähdytysnestettä, älä jatka matkaa. Sammuta moottori ja pyydä ammattiapua Škoda-huollosta, koska muutoin seurauksena voi olla vakava moottorivaurio. Jos jäähdytysnestetaso on oikealla alueella, lämpötilan nousu voi johtua jäähdyttimen tuulettimen toimintahäiriöstä. Tarkista tuulettimen varoke ja vaihda se tarpeen mukaan uuteen sivu 187, Akun luona olevat sulakkeet (DSG-automaattivaihteisto). Jos merkkivalo ei sammu, vaikka jäähdytysnestetaso ja tuulettimen sulake ovat kuvat kunnossa, älä jatka ajamista. Ota yhteys Škoda-huoltoon. Ota huomioon lisävihjeet sivu 160, Jäähdytysjärjestelmä. Informaationäytössä* näytetty teksti: Check coolant! Owner's manual (Tarkista jäähdytysneste! kirja) Jos joudut pysähtymään autoon tulleen vian vuoksi, pysäköi auto turvallisen välimatkan päähän ajokaistasta, sammuta moottori ja sytytä varoitusvilkut sivu 48, Hälytysvilkkujärjestelmän katkaisin. 3) Tämä ei koske autoja, joissa on informaationäyttö. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Praktik-versio Tekniset tiedot
