1 ŠkodaYeti KÄYTTÖOHJEET SIMPLY CLEVER

2

3 Johdanto Olet valinnut Škodan - kiitos luottamuksesta! Uusi Škodasi on auto, jossa on uusinta tekniikkaa ja runsaasti varusteita, joista on hyötyä jokapäiväisessä käytössä. Suosittelemme, että tutustut huolella tähän käsikirjaan, jotta saat parhaan hyödyn autostasi ja sen varusteista. Jos sinulla on kysyttävää, ota yhteys paikalliseen huoltoon tai maahantuojaan. Kysymykset, herätteet ja kritiikki ovat aina tervetulleita. Kansalliset lakeihin perustuvat määräykset ovat etusijalla tämän ohjeen tietoihin nähden. Hyvää matkaa! Ystävällisesti, Škoda Auto

4 2 Johdanto Auton asiakirjat Auton asiakirjoihin kuuluvat tämä Käsikirja, Huoltokaavio sekä ita matkalle. Mukana voi myös olla automallin ja varustuksen mukaan erilaisia ohjeita ja lisätietoja (esim. radion käyttöohje). Jos jokin edellä mainituista julkaisuista puuttuu, käänny Škoda-liikkeen puoleen. Siellä autetaan mielellään. Huomaa, että auton asiakirjojen tiedot ovat etusijalla käsikirjojen tietoihin nähden. Käsikirja Tässä käsikirjassa selostetaan auton nykyinen varustetaso. Joitakin esitetyistä varusteista otetaan käyttöön vasta myöhemmin tai ne on tarkoitettu vain tietyille markkinoille. Kuvat voivat poiketa autostasi jossain yksityiskohdissa; ne on tarkoitettu vain yleisinformaatioksi. huoltotodistuksen; ŠkodaAjoturvan (koskee vain joitakin maita); ohjeet takuuajalle. Takuukorvausvaatimuksen edellytyksenä on vahvistus tehdyistä huoltotöistä. Ota huoltovihko mukaan, kun viet autosi huoltoon. Jos huoltovihko on kadonnut tai huonokuntoinen, käänny sen Škodahuollon puoleen, jossa autosi säännöllisesti huolletaan. Saat uuden huoltovihkon, johon kirjataan myös aikaisemmin tehdyt huollot. Neuvoja matkalle sisältää joidenkin maiden tärkeitä puhelinnumeroja sekä Škoda-maahantuojien ja -huoltoliikkeiden osoitteet ja puhelinnumerot. Käyttöä koskevien tietojen lisäksi käsikirja sisältää omaan turvallisuuteesi ja auton arvon säilyttämiseen liittyviä käyttö- ja hoito-ohjeita. Kirjassa on arvokkaita vihjeitä ja neuvoja. issa neuvotaan, miten voit ajaa turvallisesti, taloudellisesti ja ympäristöystävällisesti. Turvallisuussyistä ota ehdottomasti huomioon myös varusteita, muutoksia ja varaosia koskevat tiedot sivu 228. Muutkin tämän käyttöohjekirjan luvut ovat tärkeitä, sillä auton asiallinen käyttö auttaa - säännöllisen hoidon ja huollon lisäksi - arvon säilymiseen. Lisäksi se on monissa tapauksissa edellytys takuukorvausvaatimuksille. Huoltovihko sisältää: auton tiedot; huollon ajankohdat; katsauksen huoltotöistä;

5 Sisällysluettelo 3 Sisällysluettelo Tämän käsikirjan rakenne (selitykset) Käyttö Ohjaamo Yleistä Pikaohje Perustoiminnot ja tärkeitä ohjeita Mittarit ja merkkivalot Mittariston yleiskuva Käyntinopeusmittari Nopeusmittari Jäähdytysnesteen lämpömittari Polttonestemittari Matkamittari Huoltovälin näyttö Digitaalikello Monitoiminäyttö (ajotietokone) Informaationäyttö* Auto-Check-tarkastus* Merkkivalot Lukituksen avaaminen ja lukitseminen Avain Radiokauko-ohjaimen pariston uusiminen..... Elektroninen ajonestolaite (ajonesto) Lapsilukitus Keskuslukitus Kauko-ohjaus* Kauko-ohjauksen synkronointi Murtohälytin* Sähkötoimiset lasinnostimet* Sähkötoiminen kattoluukku/kattoikkuna ja sähkötoiminen auringonsuojaverho* Valot ja näkeminen Valot Sisävalaistus Näkeminen Tuulilasinpyyhkimien ja -pesimen katkaisin..... Taustapeli Istuminen ja kuormaaminen Etuistuimet Etuistuimien säätäminen sähkötoimisesti*..... Pääntuet Keskipaikan pääntuki takana* Takaistuimet Polkimet Tavaratila Säädettävä lattia* Säädettävä lattia* ja varapyörä* Kattoteline Mukiteline Lipukkeenpidin Tuhkakuppi* Savukkeensytytin*, pistorasiat Tavaralokerot Yleistä Käsinelokero etumatkustajan puolella Etumatkustajan puoleisen tavaralokeron jäähdytys* Tavaralokero kojelaudassa* Tavaralokero keskikonsolissa edessä Lokero silmälaseille* Etu- ja takaovien tavaralokero Tavaralokero etumatkustajan istuimen alla* Etuistuinten lokerollinen kyynärnoja* Tavaralokero keskikonsolissa takana* Tavaralokerot tavaratilassa* Joustava tavaralokero* Vaatekoukut Suksipussi* Lämmitys ja ilmastointilaite Ilmasuuttimet Lämmitys Climatic* (puoliautomaattinen ilmastointilaite). Climatronic* (automaattisäätöinen ilmastointilaite) Lisälämmitys (pysäköintilämmitys ja -tuuletus)* Liikkeellelähtö ja ajaminen Ohjauspyörän asennon säätäminen Virtalukko Moottorin käynnistäminen Moottorin sammuttaminen Vaihtaminen (käsivaihteisto) Seisontajarru Peruutustutka takana* Peruutustutka edessä ja takana* Pysäköintiapu* Vakionopeudensäädin (GRA)* Kommunikointi Monitoimiohjauspyörä* Puhelinvalmius GSM II yhteensopiva* Sisäinen puhepuhelinluettelo* AUX-IN-liitännät* ja MDI* CD-vaihdin* Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

6 4 Sisällysluettelo Käyttö Passiivinen turvallisuus Perusasiat Oikea istuma-asento Turvavyöt Miksi turvavyöt? Keulakolarin fysikaalinen periaate Tärkeitä turvallisuusohjeita turvavöiden käyttöön Miten turvavyöt kiinnitetään oikein? Turvatyynyjärjestelmä Turvatyynyjärjestelmän esittely Etuturvatyynyt Kuljettajan polvien turvatyyny* Sivuturvatyynyt* Yläturvaverhot* Turvatyynyn poiskytkeminen Lasten turvallinen kuljettaminen Tärkeitä tietoja lapsia kuljettaville! Lastenistuin Lastenistuimen kiinnitys ISOFIX -järjestelmällä. Lastenistuimen kiinnitys Top Tether -järjestelmällä Ajovihjeitä Älykästä tekniikkaa Elektroninen ajonvakautusohjelma (ESP)* Jarruttaminen Jarrutehostin Lukkiutumaton jarrujärjestelmä (ABS) Hätäjarrutustehostin* Mäkilähtöapu* Sähkömekaaninen ohjaustehostin Rengaspaineiden valvontajärjestelmä* Hiukkassuodatin* (dieselmoottori) Offroad* Ajaminen ja ympäristö Ensimmäiset kilometriä ja sen jälkeen.... Katalysaattori Taloudellinen ja ympäristöystävällinen ajaminen Ympäristöystävällisyys Ajaminen ulkomailla Auton vaurioiden välttäminen Maastossa ajaminen Perävaunun vetäminen Perävaunun vetäminen Käyttövihjeitä Auton hoito ja auton puhdistaminen Yleistä Auton hoitaminen ulkona Auton sisäpuolen hoitaminen Polttoneste Bensiini Diesel Tankkaaminen Tarkistaminen ja nesteiden lisääminen Moottoritila Moottoriöljy Jäähdytysjärjestelmä Jarruneste Akku Lasinpesulaite Pyörät ja renkaat Pyörät Lisävarusteet, muutokset ja varaosat Varusteet ja varaosat Tekniset muutokset Ryhmä N1:n autot Ongelmatilanteet Ongelmatilanteet Ensiapulaukun ja varoituskolmion paikka Sammutin* Auton työkalut Renkaankorjaussarja* Varapyörä* Pyöränvaihto Käynnistysapu Hinaaminen ja hinattavana oleminen Varokkeet ja lamput Sähköjärjestelmän varokkeet Lamput Tekniset tiedot Tekniset tiedot Yleisiä ohjeita Käytetyt lyhennykset Suorituskyky Massat Auton tunnistetiedot Suositeltava polttoaine (99/100/EU) Mitat Muita tietoja Moottoriöljyluokat ,8 l/118 kw TSI - EU ,0 l/103 kw TDI CR - EU Aakkosellinen hakemisto

7 Sisällysluettelo 5 Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

8 6 Tämän käsikirjan rakenne (selitykset) Tämän käsikirjan rakenne (selitykset) Tämä käsikirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käsikirjan lopussa auttavat löytämään toivotun informaation. Luvut Useimmat luvut koskevat kaikkia automalleja. Koska varusteluvaihtoehtoja on paaljon, ei voi välttää, että huolimatta lukujen jaottelusta mainitaan satunnaisesti myös varusteita, joita autossasi ei ole. Otsikko ja johdanto Jokaisella luvulla on otsikko. Sen jälkeen seuraa tiivistelmä (suurikokoisella kursiivilla), joka kertoo, mitä tässä kappaleessa käsitellään. Kuvan jälkeen seuraa useimmiten johdanto (suhteellisen suurin kirjaimin), joka kuvaa tarvittavat toimenpiteet). Toteutettavat työvaiheet on merkitty ajatusviivalla. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuuntaan. et Kaikki neljä ohjetyyppiä, joita tekstissä on käytetty, on aina esitetty kunkin kappaleen lopussa. Tärkeimmät ohjeet tunnistat HUOMIO-otsikosta. Nämä HUOMIO-ohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. Tekstissä on usein kaksoisnuoli, jota seuraa pieni varoitusmerkki. Pane ehdottomasti merkille nämä Huomio!-ohjesymbolit kappaleen lopussa. Varoitus! Varoitus -ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Ympäristöohje Ympäristö -ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttoaineen kulutuksen vähentämiseen. Tavallinen muistuttaa yleisesti tärkeästä asiasta. Merkkien selitys * Näin merkityt varusteet kuuluvat vakiona ainoastaan tiettyihin malliversioihin tai ovat saatavissa lisävarusteina vain tiettyihin malleihin. Luku päättyy. Luku jatkuu seuraavalla sivulla.

9 7 Käyttö Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

10 8 Ohjaamo Kuva 1 Eräät kuvassa esitetyt varusteet kuuluvat vain joihinkin malliversioihin tai ovat valinnaisvarusteita.

11 Ohjaamo 9 Ohjaamo Yleistä Yleiskuvasta näet nopeasti auton mittarit ja hallintalaitteet. A1 A2 A3 sähköisen ulkopeilin säädin tuuletussuuttimet Monitoimikatkaisimen vipu: suuntavalot, kaukovalot ja seisontavalot, kaukovalomerkki.. 61 vakionopeudensäädin* A4 Ohjauspyörä: äänitorvi A5 A6 kuljettajan turvatyyny ja radion, navigaattorin ja puhelimen käyttönäppäimet*.... Mittaristo: Mittaristo: mittarit ja merkkivalot Monitoimikatkaisimen vipu: monitoiminäyttö tuulilasinpyyhkimien ja -pesimen katkaisin A7 A8 tuuletussuuttimet kuljettajan istuinlämmityksen kiertosäädin* A9 hätävilkku A10 A11 A12 A13 A14 etumatkustajan turvatyynyn katkaisimen merkkivalo kojelaudan tavaralokero* Varustuksen mukaan: Radio* navigaattori* etumatkustajan istuinlämmityksen kiertosäädin* tavaralokero etumatkustajan puolella A15 etumatkustajan turvatyyny A16 etumatkustajan turvatyynyn katkaisin (etumatkustajan puolella kojelaudan lokerossa) A17 sähköinen lasinnostin* A18 A19 A20 A21 A22 A23 varokerasia (kojelaudan sivulla) valokatkaisin konepellin avauskahva Mittariston valaistuksen säätöpyörä ja valojen suuntauksen säätöpyörä ohjauspyörän säätövipu kuljettajan polvien turvatyyny* , A24 virtalukko A25 Varustuksen mukaan: ESP-*järjestelmän katkaisin ASR-järjestelmän katkaisin A26 pysäköintitutka edessä ja takana* A27 A28 A29 A30 keskuslukituskatkaisin vaihdetankol tavaralokero offroad* A31 rengaspaineiden valvontajärjestelmä* A32 pysäköintiapu* A33 Varustuksen mukaan: lämmityslaitteen käyttö käyttö Climatic-järjestelmälle* Climatronic-järjestelmän* käyttö Merkinnällä * osoitetut varusteet kuuluvat vakiovarusteena vain tiettyihin malliversioihin tai ne ovat lisävarusteina saatavana vain tiettyihin malleihin. Tehdasasennettua radiota ja navigaattoria varten on erilliset käyttöohjeet. Oikeanpuoleisella ohjauksella varustetuissa autoissa hallintalaitteiden järjestys poikkeaa osittain sivu 8, kuva 1 selostetusta järjestyksestä. Symbolit vastaavat kuitenkin yksittäisiä laitteita. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

12 10 Pikaohje Pikaohje Perustoiminnot ja tärkeitä ohjeita Ohjauspyörän asennon säätäminen Johdanto Pikaohjeen tarkoitus on tutustuttaa sinut nopeasti autosi tärkeimpiin laitteisiin. Noudata kaikkia käsikirjan myöhemmissä luvuissa olevia ohjeita. Auton lukitseminen ja lukituksen avaaminen Kuva 3 Säädettävä ohjauspyörä: Vipu ohjauspylväässä Kuva 2 Keskuslukituksen kauko-ohjain ja avain A1 Auton lukituksen avaaminen A2 Tavaratilan luukun avaaminen A3 Auton lukitseminen A4 Avaimen taittaminen esille / sisään Lisävihjeitä sivu 47, Auton lukituksen avaaminen ja lukitseminen. Kuva 4 Kuljettajan oikea etäisyys ohjauspyörään Ohjauspyörän asentoa voidaan säätää korkeus- ja pituussuunnassa. Lisävihjeitä sivu 117, Ohjauspyörän asennon säätäminen. Säädä ohjauspyörä siten, että ohjauspyörän ja rintalastan väli on vähintään 25 cm kuva 4. Jos tästä minimietäisyydestä ei pidetä huolta, ei turvatyynyjärjestelmä voi suojata - hengenvaara!

13 Pikaohje 11 Jatkuu Etuistuimien säätäminen Ohjauspyörää ei saa säätää ajon aikana! Turvallisuussyistä vivun täytyy olla aina tiukasti ylös painettuna, ettei ohjauspyörä muuta asentoaan tahattomasti ajon aikana - onnettomuusvaara! Turvavyön korkeudensäätö Kuva 6 Istuimen säätöosat Kuva 5 Etuistuin: Turvavyön korkeudensäätö A1 Istuimen säätäminen pituussuunnassa A2 Istuinkorkeuden säätäminen A3 Selkänojan kaltevuuden säätäminen A4 Ristiseläntuen säätäminen* Lisävihjeitä sivu 72, Etuistuimien säätäminen. Työnnä korkeudensäätökappaletta haluttuun suuntaan ylös- tai alaspäin kuva 5. Kokeile säädön jälkeen vetämällä voimakkaasti vyöstä, onko korkeudensäätökappale varmasti lukkiutunut. Kuljettajan istuinta saa säätää vain auton ollessa paikallaan - onnettomuusvaara! Lisävihjeitä sivu 150, Turvavöiden korkeussäätö. Säädä turvavyön korkeus siten, että olkavyö kulkee likimain olkapään keskikohdan yli - ei missään tapauksessa kaulan kohdalta! Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

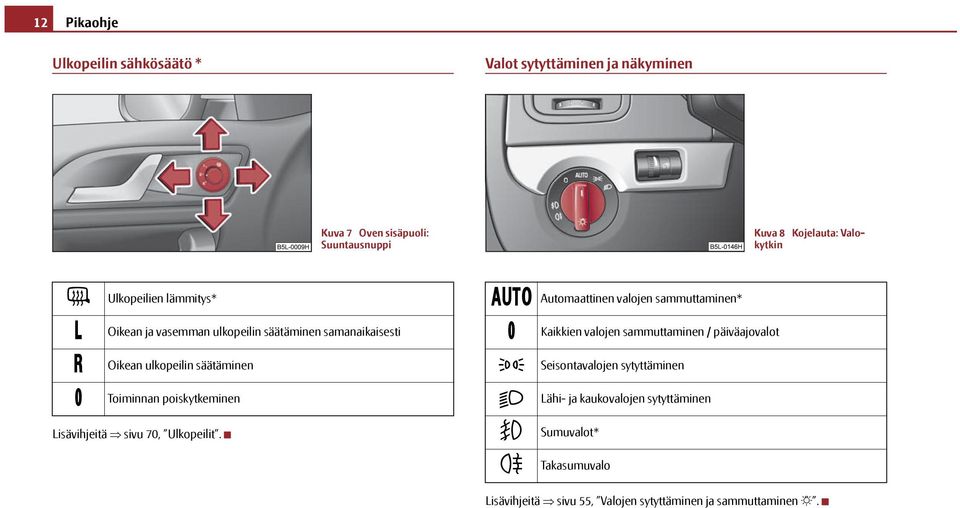

14 12 Pikaohje Ulkopeilin sähkösäätö * Valot sytyttäminen ja näkyminen Kuva 7 Oven sisäpuoli: Suuntausnuppi Kuva 8 Kojelauta: Valokytkin Ulkopeilien lämmitys* Oikean ja vasemman ulkopeilin säätäminen samanaikaisesti Oikean ulkopeilin säätäminen Toiminnan poiskytkeminen Lisävihjeitä sivu 70, Ulkopeilit. Automaattinen valojen sammuttaminen* Seisontavalojen sytyttäminen Lähi- ja kaukovalojen sytyttäminen Sumuvalot* Takasumuvalo Kaikkien valojen sammuttaminen / päiväajovalot Lisävihjeitä sivu 55, Valojen sytyttäminen ja sammuttaminen.

15 Pikaohje 13 Suunta- ja kaukovalokatkaisin A A0 A1 A2 A3 A4 A5 Tihkukytkin, sadeanturin* herkkyyden asetus Pyyhkiminen pysäytettynä Taukoajastus Hidas pyyhkiminen Nopea pyyhkiminen Kertapyyhkäisy Pyyhkimien ja pesimen automatiikka A Suuntavalo oikealle AB Suuntavalo vasemmalle AC Lähi- ja kaukovalojen vaihtaminen AD Kaukovalomerkki Lisävihjeitä sivu 61, Suunta- ja kaukovalokatkaisin. Kuva 9 Suuntavalo- ja kaukovalokatkaisin Takalasinpyyhin A6 Tihkusadepyyhkäisy 6 sekunnin välein A7 Pyyhkimien ja pesimen automatiikka Lisävihjeitä sivu 65, Lasinpyyhin. Sähkötoimiset lasinnostimet* Lasinpyyhkimien katkaisin Kuva 11 Painikkeet kuljettajan ovessa Kuva 10 Lasinpyyhkimien katkaisin A Kuljettajan oven lasinnostimen katkaisin AB Etumatkustajan oven lasinnostimen katkaisin AC Oikean takaoven lasinnostimen katkaisin* AD Vasemman takaoven lasinnostimen katkaisin* Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

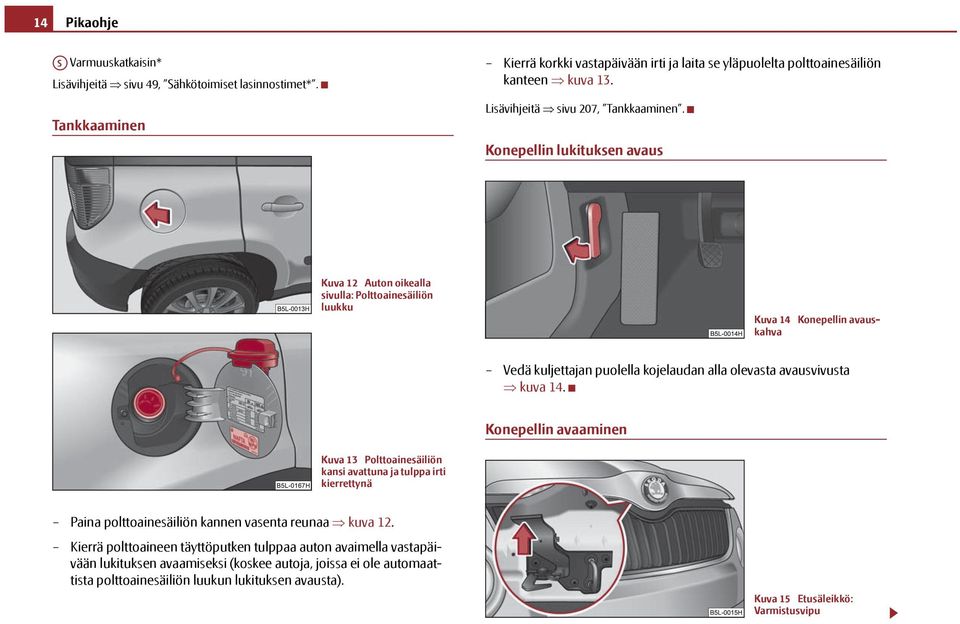

16 14 Pikaohje AS Varmuuskatkaisin* Lisävihjeitä sivu 49, Sähkötoimiset lasinnostimet*. Tankkaaminen Kierrä korkki vastapäivään irti ja laita se yläpuolelta polttoainesäiliön kanteen kuva 13. Lisävihjeitä sivu 207, Tankkaaminen. Konepellin lukituksen avaus Kuva 12 Auton oikealla sivulla: Polttoainesäiliön luukku Kuva 14 Konepellin avauskahva Vedä kuljettajan puolella kojelaudan alla olevasta avausvivusta kuva 14. Konepellin avaaminen Kuva 13 Polttoainesäiliön kansi avattuna ja tulppa irti kierrettynä Paina polttoainesäiliön kannen vasenta reunaa kuva 12. Kierrä polttoaineen täyttöputken tulppaa auton avaimella vastapäivään lukituksen avaamiseksi (koskee autoja, joissa ei ole automaattista polttoainesäiliön luukun lukituksen avausta). Kuva 15 Etusäleikkö: Varmistusvipu

17 Pikaohje 15 AC Öljyä on lisättävä. Lisävihjeitä sivu 212, Moottoriöljyn tarkastus. Kuva 16 Konepellin varmistus tukitangon avulla Vapauta konepellin lukko kokonaan vetämällä vivusta sivu 14, kuva 15. Ota tukitanko pidikkeestään ja aseta sen pää sitä varten konepellissä olevaan aukkoon kuva 16. Lisävihjeitä sivu 209, Konepellin avaaminen ja sulkeminen. Moottoriöljytason tarkastaminen Kuva 17 Öljyn mittatikku A AB Öljyä ei saa lisätä. Öljyä voi lisätä. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

18 16 Mittarit ja merkkivalot Mittarit ja merkkivalot Mittariston yleiskuva Kuva 18 Mittaristo A1 A2 A3 A4 A5 Käyntinopeusmittari sivu 17 Nopeusmittari sivu 17 Näyttötilan näppäin: Asetus tunnit / minuutit Toisen nopeusnäytön aktivointi tai aktivoinnin poisto: mph tai km/h* Huollonilmaisin - Jäljellä olevien päivien ja kilometri- tai mailimäärän näyttö seuraavaan huoltoon / nollaus* 1) Jäähdytysnesteen lämpömittari sivu 17 Näyttö kokonaisajomatkan näyttö sivu 18 huollonilmaisin sivu 18 digitaalikello sivu 20 monitoiminäyttö* sivu 20 informaationäyttö* sivu 24 A6 Polttoainemittari sivu 17 A7 Näppäin: Osamatkamittarin nollaus Huollonilmaisimen nollaus Asetus tunnit / minuutit Näyttötilan aktivointi / aktivoinnin poisto 1) Koskee maita, joissa on käytössä brittiläiset mittayksiköt.

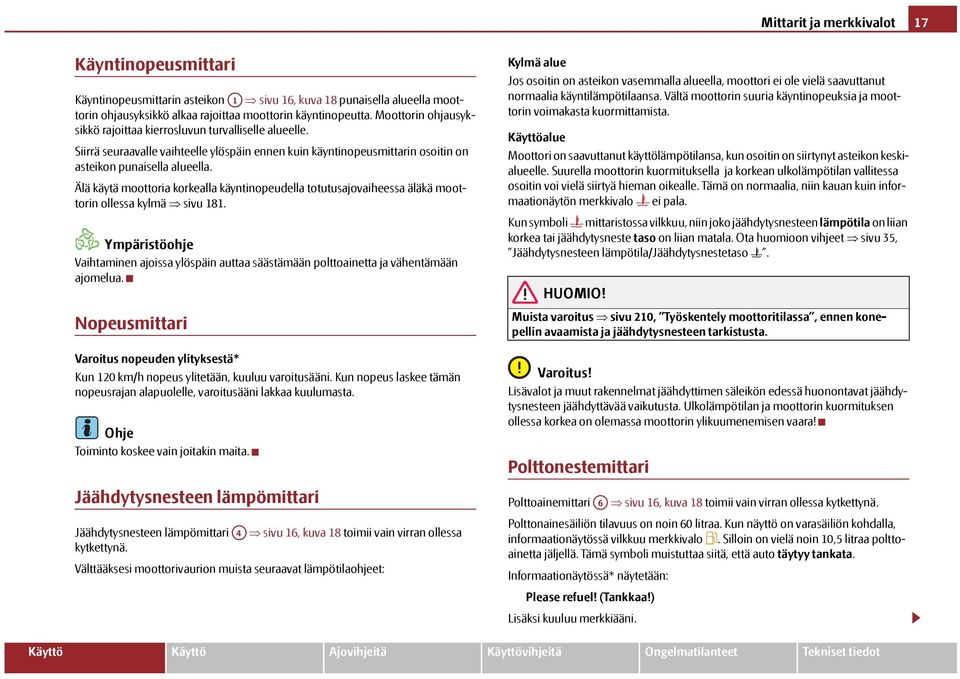

19 Mittarit ja merkkivalot 17 Käyntinopeusmittari Käyntinopeusmittarin asteikon A1 sivu 16, kuva 18 punaisella alueella moottorin ohjausyksikkö alkaa rajoittaa moottorin käyntinopeutta. Moottorin ohjausyksikkö rajoittaa kierrosluvun turvalliselle alueelle. Siirrä seuraavalle vaihteelle ylöspäin ennen kuin käyntinopeusmittarin osoitin on asteikon punaisella alueella. Älä käytä moottoria korkealla käyntinopeudella totutusajovaiheessa äläkä moottorin ollessa kylmä sivu 181. Ympäristöohje Vaihtaminen ajoissa ylöspäin auttaa säästämään polttoainetta ja vähentämään ajomelua. Nopeusmittari Varoitus nopeuden ylityksestä* Kun 120 km/h nopeus ylitetään, kuuluu varoitusääni. Kun nopeus laskee tämän nopeusrajan alapuolelle, varoitusääni lakkaa kuulumasta. Toiminto koskee vain joitakin maita. Jäähdytysnesteen lämpömittari Jäähdytysnesteen lämpömittari A4 sivu 16, kuva 18 toimii vain virran ollessa kytkettynä. Välttääksesi moottorivaurion muista seuraavat lämpötilaohjeet: Kylmä alue Jos osoitin on asteikon vasemmalla alueella, moottori ei ole vielä saavuttanut normaalia käyntilämpötilaansa. Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Käyttöalue Moottori on saavuttanut käyttölämpötilansa, kun osoitin on siirtynyt asteikon keskialueelle. Suurella moottorin kuormituksella ja korkean ulkolämpötilan vallitessa osoitin voi vielä siirtyä hieman oikealle. Tämä on normaalia, niin kauan kuin informaationäytön merkkivalo ei pala. Kun symboli mittaristossa vilkkuu, niin joko jäähdytysnesteen lämpötila on liian korkea tai jäähdytysneste taso on liian matala. Ota huomioon vihjeet sivu 35, Jäähdytysnesteen lämpötila/jäähdytysnestetaso. Muista varoitus sivu 210, Työskentely moottoritilassa, ennen konepellin avaamista ja jäähdytysnesteen tarkistusta. Varoitus! Lisävalot ja muut rakennelmat jäähdyttimen säleikön edessä huonontavat jäähdytysnesteen jäähdyttävää vaikutusta. Ulkolämpötilan ja moottorin kuormituksen ollessa korkea on olemassa moottorin ylikuumenemisen vaara! Polttonestemittari Polttoainemittari A6 sivu 16, kuva 18 toimii vain virran ollessa kytkettynä. Polttonainesäiliön tilavuus on noin 60 litraa. Kun näyttö on varasäiliön kohdalla, informaationäytössä vilkkuu merkkivalo. Silloin on vielä noin 10,5 litraa polttoainetta jäljellä. Tämä symboli muistuttaa siitä, että auto täytyy tankata. Informaationäytössä* näytetään: Please refuel! (Tankkaa!) Lisäksi kuuluu merkkiääni. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

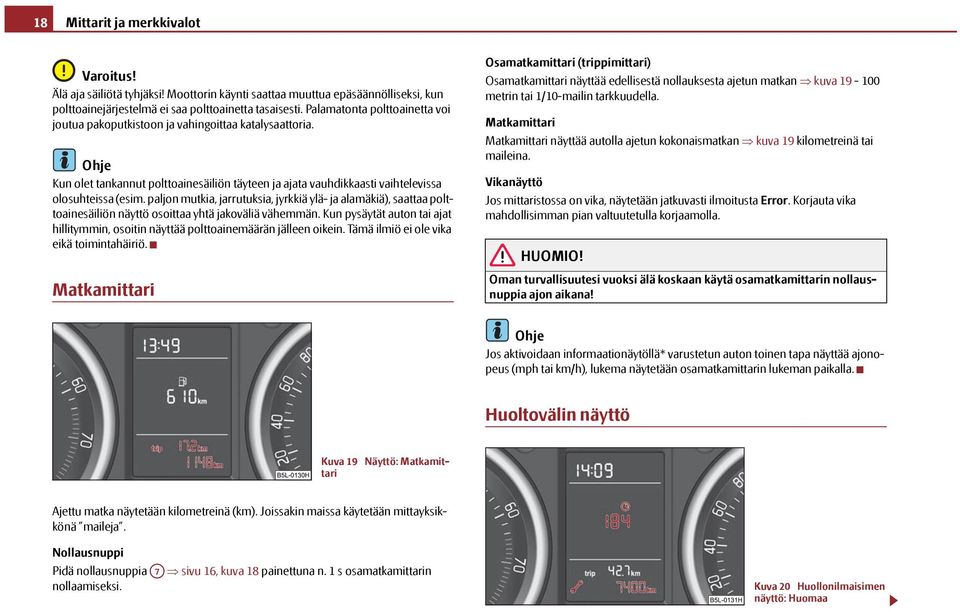

20 18 Mittarit ja merkkivalot Varoitus! Älä aja säiliötä tyhjäksi! Moottorin käynti saattaa muuttua epäsäännölliseksi, kun polttoainejärjestelmä ei saa polttoainetta tasaisesti. Palamatonta polttoainetta voi joutua pakoputkistoon ja vahingoittaa katalysaattoria. Kun olet tankannut polttoainesäiliön täyteen ja ajata vauhdikkaasti vaihtelevissa olosuhteissa (esim. paljon mutkia, jarrutuksia, jyrkkiä ylä- ja alamäkiä), saattaa polttoainesäiliön näyttö osoittaa yhtä jakoväliä vähemmän. Kun pysäytät auton tai ajat hillitymmin, osoitin näyttää polttoainemäärän jälleen oikein. Tämä ilmiö ei ole vika eikä toimintahäiriö. Matkamittari Osamatkamittari (trippimittari) Osamatkamittari näyttää edellisestä nollauksesta ajetun matkan kuva metrin tai 1/10-mailin tarkkuudella. Matkamittari Matkamittari näyttää autolla ajetun kokonaismatkan kuva 19 kilometreinä tai maileina. Vikanäyttö Jos mittaristossa on vika, näytetään jatkuvasti ilmoitusta Error. Korjauta vika mahdollisimman pian valtuutetulla korjaamolla. Oman turvallisuutesi vuoksi älä koskaan käytä osamatkamittarin nollausnuppia ajon aikana! Jos aktivoidaan informaationäytöllä* varustetun auton toinen tapa näyttää ajonopeus (mph tai km/h), lukema näytetään osamatkamittarin lukeman paikalla. Huoltovälin näyttö Kuva 19 Näyttö: Matkamittari Ajettu matka näytetään kilometreinä (km). Joissakin maissa käytetään mittayksikkönä maileja. Nollausnuppi Pidä nollausnuppia A7 sivu 16, kuva 18 painettuna n. 1 s osamatkamittarin nollaamiseksi. Kuva 20 Huollonilmaisimen näyttö: Huomaa

21 Mittarit ja merkkivalot 19 Näytön ulkonäkö voi olla erilainen auton varustuksen mukaan. Huollonilmaisimen näyttö Ennen määräaikaishuollon km-määrän täyttymistä näytetään sytytysvirran kytkemisen jälkeen avainsymboli ja jäljellä olevien kilometrien määrä sivu 18, kuva 20. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Informaationäytössä* näytetään: Service in... km or... days (Huoltoon... km tai... päivää) Kilometrimäärä ja vastaavasti päivien määrä seuraavan huoltoon muuttuu 100 km portain ja vastaavasti päivittäin. Kun määräaikaishuollon ajankohta on saavutettu, syttyy näyttöön vilkkuva avainsymboli 20 sekunniksi ja teksti Service. Informaationäytössä* näytetään: Service now! (Huolto nyt!) Ilmoitus matkasta ja päivistä seuraavaan määräaikaishuoltoon Näet painiketta A3 painamalla huoltoon jäljellä olevien päivien lukumäärän ja kilometrimäärän sivu 16. Näyttöön tulee 10 sekunniksi avainsymboli ja jäljellä olevat kilometrit. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Jos autossa on informaationäyttö*, hae tämä ilmoitus näyttöön valikosta sivu 25: SETUP (Asetukset) Service Interval (huolto) Info Informaationäytössä* näkyy 10 s: Service in... km or... days (Huoltoon... km tai... päivää) Huollonilmaisimen nollaus Määräaikaishuollon ilmoituksen voi nollata vasta, kun mittariston näytölle on tullut huoltoilmoitus tai vähintään yksi ennakkovaroitus. Suosittelemme, että annat kuittauksen merkkihuollon tehtäväksi. Merkkihuolto: nollaa näytön muistin, kun vastaava huoltotyö on tehty; tekee merkinnän huoltovihkoon; liimaa kojelaudan päätyyn kuljettajan puolelle tarran, johon on merkitty seuraavan huollon ajankohta. Huoltovälien näytöt voit säätää uudelleen palautusnupista A7 sivu 16 seuraavasti: Jos autossa on informaationäyttö*, hae tämä ilmoitus näyttöön valikosta sivu 25: SETTINGS (ASETUKSET) Service Interval (huolto) Nollaa Varoitus! Suosittelemme, että huollonilmaisimen näyttöä ei nollata itse, koska se voi aiheuttaa huollonilmaisimen näytön virheellisen säädön ja siitä aiheutuvia häiriöitä autoon. Älä nollaa näyttöä kesken huoltovälin, sillä seurauksena on väärä näyttölukema. Kun akku irrotetaan, huollonilmaisimen arvot pysyvät muistissa. Jos mittaristo vaihdetaan korjaustyön yhteydessä, on huollonilmaisimen näyttöön asetettava oikeat lukemat. Tämän työn tekee Škoda -huolto. Kun muuttuvan huoltovälin (QG1) näyttö on nollattu, lukemat näytetään kuten kiinteän huoltovälin (QG2) autoissa. Siksi suositamme, että annat vain valtuutetun huollon tehdä huoltovälin näytön kuittauksen järjestelmätesterillä. Katso huoltovihosta lisätietoja huoltoväleistä. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

22 20 Mittarit ja merkkivalot Digitaalikello Säädä kellonaika näppäimillä A3 ja A7 sivu 16, kuva 18. Valitse näppäimellä A3 näyttö, mitä haluat muuttaa. Tee muutos näppäimellä A7. Jos autossa on informaationäyttö*, voit säätää kellon valikossa Time (kellonaika) sivu 28. Älä säädä turvallisuussyistä kelloa ajon aikana, vaan ainoastaan auton ollessa paikallaan! Monitoiminäyttö (ajotietokone) Johdanto Jos autossa on informaationäyttö*, voit säätää joidenkin tietojen näytön pois päältä. Varoitus! Pidä auton sytytysvirta katkaistuna, kun käsittelet näyttöä (esim. puhdistaessasi, jotta vältyyt vahingoilta. Tiettyjen maitten varustuksessa näyttö on englantilaisen mittajärjestelmän mukainen. Jos aktivoit toisen nopeusnäytön (mailit), ajonopeutta* ei näytetä lukemana km/h. Muisti Monitoiminäyttö on auton varustetason mukaan varustettu näytöllä kuva 21 tai informaationäytöllä sivu 24. Monitoiminäyttö antaa joukon hyödyllisiä informaatioita: Ulkolämpötila sivu 22 Ajoaika sivu 23 Hetkellinen polttoaineen kulutus sivu 23 Keskikulutus sivu 23 Toimintasäde sivu 23 Ajomatka sivu 23 Keskinopeus sivu 23 Ajonopeus* sivu 24 Varoitus nopeuden ylityksestä* sivu 24 Kuva 21 Monitoiminäyttö Ajotietokone on varustettu kahdella automaattisesti toimivalla muistialueella. Näyttöalueen keskellä näytetään valittu muisti kuva 21. Osamatkamuistin arvo (muistialue 1) näytetään, kun näyttöön ilmestyy 1. Jos siihen ilmestyy 2, näytetään kokonaismatkamuistin (muistialue 2) tieto. Vaihda muistialue lasinpyyhkimien vivun näppäimellä AB sivu 21, kuva 22 tai monitoimiohjauspyörän* näppäimellä AD sivu 22.

23 Mittarit ja merkkivalot 21 Osamatkamuisti (muistialue 1) Osamatkamuisti kerää virran kytkemisestä virran katkaisuun seuraavat tiedot: ajoaika, ajomatka ja kulutettu polttoaineen määrä. Jos ajamista jatketaan 2 tunnin kuluessa virran katkaisun jälkeen, otetaan uudet arvot mukaan voimassaolevan ajoinformaation laskentaan. Jos pysäytys kestää yli kahden tunnin ajan, muisti tyhjenee automaattisesti. Kokonaismatkamuisti (muistialue 2) Kokonaismatkamuisti kerää ajotiedot mistä tahansa määrästä yksittäisiä ajomatkoja yhteensä 99 tunnin ja 59 minuutin ajoaikaan tai 9999 km ajomatkaan asti. Kun jompikumpi mainituista arvoista ylittyy, muisti tyhjenee ja laskenta alkaa uudelleen. Kokonaismatkamuisti ei tyhjene 2 tunnin pysäytyksen jälkeen kuten osamatkamuisti. Jos akun kytkentä irrotetaan, kaikki muistialueisiin 1 ja 2 tallennetut tiedot katoavat. Lasinpyyhkimien katkaisimessa olevien painikkeiden käyttö Muistialueen valitseminen Valitse muistialue painamalla lyhyesti katkaisinta AB. Toimintojen valinta Paina keinukatkaisinta A ylös- tai alaspäin kauemmin kuin 0,5 s. Näin voit selata monitoiminäytön eri toimintoja. Toimintojen nollaus Valitse haluttu muistialue. Paina nuppia AB yli 1 sekunnin ajan. Valitun muistialueen seuraavat tiedot voidaan nollata katkaisimella AB : keskikulutus, ajomatka, keskinopeus, ajoaika. Ajotietokonetta voidaan käyttää vain virran ollessa kytkettynä. Kun virta kytketään, näyttöön tulee se toiminto, joka oli viimeksi valittuna ennen virran katkaisua. Monitoimiohjauspyörällä* varustetuissa autoissa on näppäinten A ja AB sijasta säätöpyörä sivu 22, kuva 23. Kuva 22 Monitoiminäyttö: Hallintapaneeli Keinukatkaisin A ja nuppi AB ovat lasinpyyhkimien katkaisimen varressa kuva 22. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

24 22 Mittarit ja merkkivalot Monitoimiohjauspyörässä* olevien painikkeiden käyttö keskinopeus, ajoaika. Ajotietokonetta voidaan käyttää vain virran ollessa kytkettynä. Kun virta kytketään, näyttöön tulee se toiminto, joka oli viimeksi valittuna ennen virran katkaisua. Ulkolämpötila Kuva 23 Monitoiminäyttö: Monitoimiohjauspyörässä olevien painikkeiden käyttö Vaihtaminen ja nollaus tehdään säätöpyörällä AD kuva 23. Muistialueen valitseminen Valitse muistialue painamalla lyhyesti näppäintä AD. Toimintojen valinta Hae monitoiminäyttö näppäintä AC painamalla. Käännä säätöpyörää AD ylös- tai alaspäin. Siirryt monitoiminäytössä toiminto kerrallaan eteenpäin. Valitse korostettuna näkyvä toiminto napauttamalla kevyesti painiketta AD. Toimintojen nollaus Valitse haluttu muistialue. Paina näppäintä AD kauemmin kuin 1 s. Valitun muistialueen seuraavat tiedot voidaan nollata näppäimellä AD : keskikulutus, ajomatka, Ulkolämpötila näytetään, kun virta on kytkettynä. Jos ulkolämpötila laskee alle +4 C, lukeman eteen tulee lumihiutalesymboli (varoittaa liukkaudesta). Lumihiutale vilkkuu 10 s ja jää sen jälkeen näyttöön ulkolämpötilan lukeman eteen kuva 24. Samalla kuuluu merkkiääni. Paina pyyhinvivussa olevaa keinukatkaisinta A sivu 21, kuva 22tai näppäintä AC monitoimiohjauspyörässä kuva 23. Viimeksi näytetty toiminto näytetään. Kuva 24 Ulkolämpötila Älä luota pelkästään ulkolämpömittarin varoitukseen liukkaudesta. Huomaa, että myös ulkolämpötilan ollessa +4 C tienoilla voi maan pintaan muodostua jäätä - varoitus liukkaudesta!

25 Mittarit ja merkkivalot 23 Ajoaika Näyttöön tulee ajoaika, joka on kulunut muistin edellisestä nollauksesta. Mittaa ajoaika jostain tietystä hetkestä nollaamalla muisti sivu 21, kuva 22 painamalla pyyhinvivun näppäintä AB tai monitoimiohjauspyörän* säätöpyörää AD sivu 22, kuva 23 kauemmin kuin 1 s. Kummankin muistin suurin näyttöarvo on 99 tuntia ja 59 minuuttia. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Hetkellinen kulutus Näytössä näytetään hetkellinen kulutus l/100 km. Tämän avulla voit sovittaa ajotapasi haluttuun polttoaineen kulutukseen. Auton ollessa paikallaan tai hitaasti ajettaessa näytetään polttoaineen kulutus litroina tunnissa. Ajon aikana näytetty arvo päivitetään 0,5 sekunnin välein. Keskikulutus Näytössä näytetään keskikulutus l/100 km muistin edellisen tyhjennyksen jälkeen sivu 20, kuva 21. Tämän avulla voit sovittaa ajotapasi haluttuun polttoaineen kulutukseen. Mittaa jonkin aikavälin polttoaineen keskikulutus nollaamalla ensin muisti painamalla pyyhinvivun sivu 21, kuva 22 näppäintä AB tai monitoimiohjauspyörän* säätöpyörää AD sivu 22, kuva 23. Nollauksen jälkeen näytössä on ensimmäiset 100 m ajettaessa viivoja. Ajon aikana näytetty arvo päivitetään 5 sekunnin välein. Kulutettua polttoaineen määrää ei näytetä. Toimintasäde Näytössä näytetään toimintasäde kilometreinä. Se ilmoittaa auton jäljellä olevan ajomatkan nykyisellä polttoainemäärällä ja samalla ajotavalla. Toimintasäde näytetään 10 km portain. Kun merkkivalo on syttynyt, näytetään varapolttoaineen käyttö 5 km välein. Toimintasäde lasketaan polttoaineenkulutuksen perusteella edellisten 50 kilometrin matkalta. Kun ajat säästeliäämmin, toimintasäde kasvaa. Jos muisti nollataan (akun irtikytkennän yhteydessä), lasketaan toimintasäteeksi 10 l/100 km; sen jälkeen arvo sovitetaan ajotyylin mukaiseksi. Ajomatka Näyttöön tulee ajomatka muistin edellisen nollauksen jälkeen sivu 20. Mittaa ajoaika jostain tietystä hetkestä nollaamalla muisti painamalla pyyhinvivun sivu 21, kuva 22 näppäintä AB tai monitoimiohjauspyörän* säätöpyörää AD sivu 22, kuva 23. Suurin näytön arvo kahden jakson välillä on km. Kun tämä arvo ylitetään, alkaa näyttö taas nollasta. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Keskinopeus Näytössä näytetään keskinopeus km/h viimeisimmän muistin tyhjennyksen jälkeen sivu 20. Mittaa jonkin aikavälin keskimääräinen ajonopeus nollaamalla ensin muisti painamalla pyyhinvivun sivu 21, kuva 22 näppäintä AB tai monitoimiohjauspyörän* säätöpyörää AD sivu 22, kuva 23. Nollauksen jälkeen näytössä on ensimmäiset 100 m ajettaessa viivoja. Ajon aikana näytetty arvo päivitetään 5 sekunnin välein. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

26 24 Mittarit ja merkkivalot Ajonopeus* Näytössä on nopeusmittarin A2 ilmoittama todellinen ajonopeus sivu 16, kuva 18. Varoitus nopeuden ylityksestä* Kuva 25 Varoitus nopeuden ylityksestä Valitse valikkokohta Speed warning --- km/h (Nopeudenvaroitus --- km/h). Aja esim. 50 km/h nopeudella. Paina pyyhinvivun kuva 26 näppäintä AB tai monitoimiohjauspyörän* säätöpyörää AD sivu 22, kuva 23. Informaationäyttöön* tulee Speed warning 50 km/h (varoitus 50 km/h:n kohdalla) kuva 25. Voit pienentää tai suurentaa tätä arvoa lasinpyyhkimien näppäimestä A tai kiertämällä monitoimiohjauspyörän* säätöpyörää AD. Tallenna arvo painamalla uudestaan lasinpyyhkimien näppäintä AB tai kiertämällä monitoimiohjauspyörän* säätöpyörää AD. Kun asettamasi nopeus tämän jälkeen ylittyy, näyttöön tulee Speed 50 km/h exceeded (Nopeus 50 km/h ylitetty). Ilmoitus näkyy, kunnes vähennät nopeuden rajoitusnopeutta pienemmäksi tai kytket toiminnon pois päältä pyyhinvivun kuva 26 näppäimellä AB tai monitoimiohjauspyörän* säätöpyörällä AD sivu 22, kuva 23. Lisäksi kuuluu merkkiääni. Asettamasi rajoitusnopeus säilyy muistissa auton sytytysvirran katkaisemisen jälkeenkin. Informaationäyttö* Johdanto Kuva 26 Monitoiminäyttö: Hallintapaneeli Varoitus nopeuden ylityksestä Tämän toiminnon avulla voidaan asettaa nopeudenrajoitin esimerkiksi kaupungissa ajamista varten. Kun asetettu rajoitusnopeus ylitetään, monitoiminäyttö antaa siitä huomautuksen. Haluttu rajoitusnopeus asetetaan seuraavasti: Kuva 27 Mittaristo: Monitoiminäyttö

27 Mittarit ja merkkivalot 25 Informaationäyttö kertoo mukavalla tavalla auton ajankohtaisen toimintatilan. Lisäksi informaationäytössä on (auton varustuksen mukaan) radion, monitoiminäytön, puhelimen ja navigaattorin tietoja. Virran ollessa kytkettynä ja ajon aikana auton tekniikka tarkkailee tiettyjä toimintoja ja tiloja. Toimintahäiriöt ja vastaavat tarpeelliset korjaustyöt sekä muut informaatiot ilmoitetaan punaisilla symboleilla sivu 27 ja keltaisilla symboleilla sivu 28. Joidenkin symbolien merkkivaloon on yhdistetty varoitusääni. Lisäksi näytössä näytetään informaatio- ja varoitustekstejä sivu 30. Tekstiviesti on saatavissa jollakin seuraavista kielistä: tsekki, englanti, saksa, ranska, italia, espanja, portugali, venäjä ja kiina. Valitse kieli asetusvalikossa. Näytössä näytetään seuraavat tiedot (auton varustuksesta riippuen): Päävalikko sivu 25 Ovien, tavaratilan kannen ja konepellin merkkivalo sivu 26 Huollonilmaisimen näyttö sivu 18 Päävalikko Kuva 28 Informaationäyttö: Lasinpyyhkimien vipuun liitetyt säätimet Varoitus! Pidä auton sytytysvirta katkaistuna, kun käsittelet näyttöä (esim. puhdistaessasi, jotta vältyyt vahingoilta. Kuva 29 Informaationäyttö: Monitoimiohjauspyörään liitetyt säätimet Lasinpyyhkimien katkaisimessa olevien painikkeiden käyttö Aktivoi MAIN MENU (PÄÄVALIKKO) painamalla keinukatkaisinta kuva 28 kauemmin kuin 1 s. Keinukatkaisimella A voidaan valita valikko. Valittu informaatio näytetään, kun katkaisinta AB painetaan lyhyesti. A Monitoimiohjauspyörässä* olevien painikkeiden käyttö Aktivoi MAIN MENU (PÄÄVALIKKO) painamalla keinukatkaisinta kuva 29. AC Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

28 26 Mittarit ja merkkivalot Valitse valikko säätöpyörää AD kääntämällä. Valitsemasi valikko näytetään, kun napautat kevyesti säätöpyörää AD. Napauta kevyesti näppäintä AC. Siirryt yhden tason ylemmäksi. Paina näppäintä AC kauemmin kuin 1 s, siirryt MAIN MENU (PÄÄVALIKKOON). Voit valita seuraavat toiminnat (auton varustuksen mukaan): MFD (ajotietokone) sivu 20 Audio (Audio)* Navigation (navigointi)* Phone (puhelin)* sivu 131 Aux. Heating (lisälämmitys)* sivu 114 Assistant (avustin)* sivu 57 Vehicle status (auton tila) sivu 27 Setup (asetukset) sivu 28 Valikko Audio (audio) näytetään vain, kun radiossa* on virta kytkettynä. Valikko Navigation (navigaattori) näytetään vain, kun navigointijärjestelmä* on toiminnassa. Aux. Heating (lisälämmitys) näytetään vain, jos auto on varustettu lisälämmityksellä*. Valikko Assistant (avustin) näytetään vain, kun auto on varustettu kaarreajovaloilla*. Tehdasasenteisen radion* ja navigaattorin käyttöä* varten on erillinen ohjekirja, joka toimitetaan auton asiakirjojen mukana. Ovien, tavaratilan kannen ja konepellin merkkivalo Kuva 30 Informaationäyttö: avoimen oven varoitus Ovien, tavaratilan kannen ja konepellin merkkivalo palaa, kun sytytysvirta on kytkettynä ja jokin ovi, tavaratilan kansi tai konepelti on auki. Merkkivalosta näet, mikä ovi tai tavaratilan kansi tai konepelti on auki kuva 30. Merkkivalo sammuu, kun kaikki ovet, tavaratilan kansi ja konepelti on suljettu. Kun ovi, konepelti tai tavaratilan kansi on auki ja auton nopeus on yli 6 km/h, kuuluu varoitusääni. Jotta pääset päävalikkoon, kuittaa informaationäytön varoitukset sivu 26 sivu 27 pyyhinvivun näppäimellä AB tai monitoimiohjauspyörän näppäimellä AD. Vaikka et käytä informaationäyttöä, valikko vaihtuu aina 10 sekunnin välein seuraavaksi korkeammalle tasolle.

29 Mittarit ja merkkivalot 27 Auto-Check-tarkastus* Auton kunto Tärkeysaste 1 - kolme varoitusääntä Tärkeysaste 2 - yksi varoitusääni Punainen symboli Punainen symboli merkitsee vaaraa. Kuva 31 Informaationäyttö: Toimintahäiriön näyttö Auto-Check-Control tarkastaa tietyt toiminnat ja auton komponenttien kunnon. Tarkastus tapahtuu jatkuvasti virran ollessa kytkettynä sekä auton ollessa paikallaan että ajon aikana. Toimintahäiriöt, heti tarvittavat korjaukset, huollot ja muut ilmoitukset näytetään mittariston näytössä. Nämä näytöt on jaettu tärkeysjärjestyksen mukaan punaisiin ja keltaisiin valosymboleihin. Punaiset symbolit ilmaisevat vaaraa, (tärkeys 1), kun sen sijaan keltaiset ilmaisevat varoitusta (tärkeys 2). Näiden symbolien lisäksi kuljettajalle annetaan ohjeita sivu 30. Jos valikossa näkyy kohta Vehicle status (auton tila), ainakin yksi häiriöilmoitus on aktiivisena. Kun tämä valikko on valittuna, näytetään ensimmäinen häiriöilmoituksista. Jos häiriöilmoituksia on useampia, näyttöön tulee esim. ilmoitus 1/3 kuva 31. Se tarkoittaa, että nyt näytetään ensimmäinen kolmesta ilmoituksesta. Symbolit syttyvät peräkkäin 5 sekunnin välein. Tarkista mahdollisiman pian häiriöilmoitus. Niin kauan kuin toimintahäiriöitä ei korjata, symbolit näytetään yhä uudelleen. Ensimmäisen näytön jälkeen symbolit näytetään ilman ohjetta kuljettajalle. Jos häiriö tulee esiin, symbolin näytön ja tekstin lisäksi kuuluu myös merkkiääni: Pysäytä auto. Sammuta moottori. Tarkista näytetty toiminta. Kutsu hätätilassa ammattiapua. Punaisten symbolien merkitys: Kuva 32 Informaationäyttö: alhainen öljynpaine Moottorin öljynpaine alhainen sivu 34 Kun punainen symboli ilmestyy, kuuluu kolme varoitusääntä peräkkäin. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

30 28 Mittarit ja merkkivalot Keltainen symboli Keltainen symboli merkitsee varoitusta. Asetukset Tarkista vastaava toiminta mahdollisimman pian. Keltaisten symbolien merkitys: Kun keltainen symboli ilmestyy, kuuluu yksi varoitusääni. Kuva 33 Informaationäyttö: Jarrupalat kuluneet Tarkista moottorin öljytaso, sivu 212 moottoriöljyn anturi viallinen Jarrupalat kuluneet sivu 37 Mikäli ilmenee useampia toisen tärkeysasteen toimintahäiriötä, näytetään symbolit peräkkäin 5 sekunnin välein. Informaationäytön avulla voit itse muuttaa tiettyjä asetuksia. Voimassaoleva asetus näytetään informaationäytössä ylhäällä viivan alapuolella kuva 34. Voit valita seuraavat toiminnat (auton varustuksen mukaan): MFD-data (MFA-DATEN) Convenience (mukavuus) Lights & Vision (valot & näkyvyys) Time (kellonaika) Winter tyres (talvirenkaat) Language (kieli) Units (yksiköt) Assistant (avustaja) Alt. speed dis. (toinen nopeuden näyttötapa) Travel mode (matkailijan ajovalot) Service Interval (huolto) Factory setting (tehdasasetukset) Back (takaisin) Valinnalla Back (takaisin) pääset valikossa yhtä tasoa ylemmäksi. Kuva 34 Kellon asetus

31 Mittarit ja merkkivalot 29 MFA:n näytöt Tässä voit kytkeä joitakin monitoiminäytön näyttöjä päälle/pois. Mukavuus* Voit valita (auton varustetason mukaan) seuraavien toimintojen asetukset: Rain-closing (sateelta sulkeminen) a) Door open (oven avaus) ATA Confirm (murtohälyttimen kuittaus) Window op. (ikkunan avaus.) Mirror down (peilin alaskääntö) Mirror adjust. (peilien säätö) Factory setting (tehdasasetus) Sadeanturilla varustetun auton kattoluukun automaattisen sulkeutumisen kytkeminen sateen alkaessa päälle/pois. Jos sadetta ei tule, mutta toiminto on valittuna, niin ikkunat ja kattoluukku sulkeutuvat automaattisesti noin 12 tunnin kuluttua. Tässä voit valita yhden oven avauksen ja automaattisen lukituksen kytkemisen tai katkaisemisen. Tässä voit valita, pitääkö murtohälyttimen aktivoimisen ja aktivoinnin poistamisen yhteydessä kuulua lisäksi merkkiääni. Tässä voit asettaa mukavuuskäyttötoimintoon joko vain kuljettajan ikkunan tai kaikki ikkunat. Peruutusvaihteelle kytkettäessä etumatkustajan ulkopeilin taittaminen toimintaan tai pois toiminnasta a). Tässä voit valita vasemman ja oikean ulkopeilin samanaikaisen suuntaamisen kytketyksi tai katkaistuksi. Tämän valikon valinnan jälkeen mukavuustoiminnot palautuvat takaisin tehdasasetuksiin. Informaationäytössä näytetään: Factory setting for convenience is set (mukavuustoimintojen tehdasasetus on valittu) Tämä toiminto on vain autoissa, joissa on sähkötoiminen kuljettajan istuimen säätö. Valot ja näkeminen Tässä voit säätää, kuinka kauan Coming/Leaving-Home -saattovalojen on valaistava. Tässä voit säätää myös jalkatilan valaistuksen voimakkuuden. Lisäksi voit säätää tässä päiväajovalot ja suuntavalojen mukavuuskäytön päälle/pois. Sen jälkeen, kun on valittu valikko Factory setting (tehdasasetukset) käyttöön tulevat taas tehdasasetukset. Kellonaika Tässä voit valita kellonajan, näytön muodon (12 tai 24 tunnin näyttö) ja tehdä kesätai normaaliajan valinnan. Talvirenkaat Tässä voit valita nopeuden, jolloin merkkiäänen pitää kuulua. Voit käyttää toimintoa esimerkiksi silloin, kun käytät talvirenkaita, joiden huippunopeus on pienempi kuin auton huippunopeus. Kun tämä nopeus ylitetään, informaationäytössä* näytetään: Snow tyres max. speed... km/h (talvirenkaiden enimmäisnopeus... km/h) Kieli Tässä voit valita kielen, jolla varoitus- ja informaatioilmoitukset annetaan. Yksiköt Tässä voit valita yksiköt lämpötilaa, kulutusta ja ajettua matkaa varten. Avustaja Tässä voit säätää pysäköintitutkan* äänimerkit. Toinen ajonopeuden näyttö Tässä voit ottaa käyttöön toisen ajonopeuden näyttötavan (mph tai km/h) 2). Travel modus Turistivalotoiminto päälle / pois. Toimintatilassa ajovalot kääntyvät siten, että voit ajaa oikeanpuoleiseen liikenteeseen varustetulla autolla vasemmanpuoleisessa liikenteessä vastaantulijoita häikäisemättä (ja päinvastoin). Tämän toiminnon valinnalla kytket ajovalojen kääntymistoiminnon pois käytöstä. Lisätietoja sivu 58. Huolto Tässä voit ottaa näyttöön seuraavaan huoltoon vielä jäljellä olevat kilometrit ja päivät ja nollata huollonilmaisimen. 2) Koskee maita, joissa on käytössä brittiläiset mittayksiköt. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

32 30 Mittarit ja merkkivalot Tehdasasetus. Valitse valikko Tehdasasetukset. Informaationäytön tehdasasetukset palautetaan. Merkkivalot Yleistä Varoitusvalot ilmaisevat tiettyjen toimintojen häiriöitä. Kuva 35 Mittaristo ja merkkivalot Suuntavalot (vasemmalle) sivu 32 Suuntavalot (oikealle) sivu 32 Sumuvalot sivu 32 Kaukovalo sivu 32 Ajovalot sivu 32 Takasumuvalo sivu 32

33 Mittarit ja merkkivalot 31 Tasanopeudensäädin* sivu 32 Polttimo sammunut sivu 32 Hiukkassuodatin* (dieselmoottori) sivu 32 Turvatyynyjärjestelmä sivu 33 Pakokaasujen valvontajärjestelmä sivu 33 Sähkömekaaninen ohjaustehostin sivu 33 Moottoriöljytaso sivu 34 Moottorin öljynpaine sivu 34 Moottorielektroniikan tarkastus (bensiinimoottorit) sivu 34 Hehkutusjärjestelmä (dieselmoottorit) sivu 35 Jäähdytysnesteen lämpötila / Jäähdytysnestetaso sivu 35 Vetoluistonesto (ASR) sivu 35 Elektroninen ajonvakautusjärjestelmä (ESP)* sivu 36 Rengaspaineet* sivu 36 Lukkiutumaton jarrujärjestelmä (ABS) sivu 37 Tavaratilan kansi sivu 37 Ovi auki sivu 38 Turvavyön muistutus sivu 37 Jarrupalojen paksuus* sivu 37 Nestetaso lasinpesunestesäiliössä* sivu 38 Jarrujärjestelmä sivu 38 Lataus sivu 38 Varapolttoaine sivu 39 Alamäkiajon avustin* sivu 39 Jos et ota huomioon merkkivaloja ja varoitusohjeita, seurauksena voi olla vakavia vammoja ihmisille ja vaurioita ajoneuvolle. Auton moottoritila on vaarallinen alue. Kun moottoritilassa työskennellään esimerkiksi tarkastuksia ja kuluvien nesteiden täyttöä varten, voi syntyä loukkaantumisia, palovammoja, onnettomuuksia ja tulipalovahinkoja. Ota ehdottomasti huomioon varoitukset sivu 210, Työskentely moottoritilassa. Merkkivalojen järjestys on moottorin varustuksen mukaan. Seuraavissa toimintakuvauksissa esitetyt symbolit ovat merkkivaloina mittaristossa. Toimintahäiriöt näytetään mittaristossa punaisin symbolein (tärkeysaste 1 - vaara) tai keltaisin symbolein (tärkeysaste 2 - varoitus). Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot
