2 Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Ympäristöohje Ympäristö-ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttoaineen kulutuksen vähentämiseen. Tavallinen Ohje antaa tärkeitä tietoja auton käytöstä. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käyttöohjekirjan lopussa auttavat löytämään toivotun informaation. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Yksiköt Arvot ilmoitetaan metrijärjestelmässä. Merkkien selitys Ilmoittaa viittausta kappaleeseen, joka sisältää luvun aiheeseen liittyviä tärkeitä tietoja tai turvallisuusohjeita. Ilmoittaa kappaleen loppua. Ilmoittaa kappaleen jatkumista seuraavalle sivulle. Ilmoittaa tilanteita, joiden yhteydessä auto on pysäytettävä mahdollisimman pian. Ilmoittaa rekisteröityä tavaramerkkiä. Ilmoittaa MAXI-DOT-näyttöä. Ilmoittaa segmenttinäyttöä. Näyttöilmoitus Tässä käyttöoppaassa näytön esittämiseen käytetään yksivärisiä ( musta-valkoisia ) MAXI-DOT-näytön ilmoituksia, ellei muuta mainita. Ohjeet Tärkeimmät ohjeet ovat tunnistettavissa -otsikosta. Nämä ohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. VAROITUS Varoitus-ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta.

3 Tiedot auton luovutuksesta ŠKODA takuulaajennus Toimituspäivä/ensirekisteröintipäivä a) (VIN) Auton tunnistusnumero ŠKODA-merkkiliikkeen leima ŠKODA takuulaajennuksen rajoitukset a) vuotta: ŠKODA-merkkiliike Myyjän leima ja allekirjoitus Vakuutan, että olen vastaanottanut tässä mainitun ajoneuvon asianmukaisessa kunnossa ja että minulle on esitelty sen oikea käyttö ja takuuehdot. tai km: Voimassa alkaen: a) Riippuen siitä, kumpi täyttyy ensin. Asiakkaan allekirjoitus a) Riippuen siitä, kumpi täyttyy ensin.

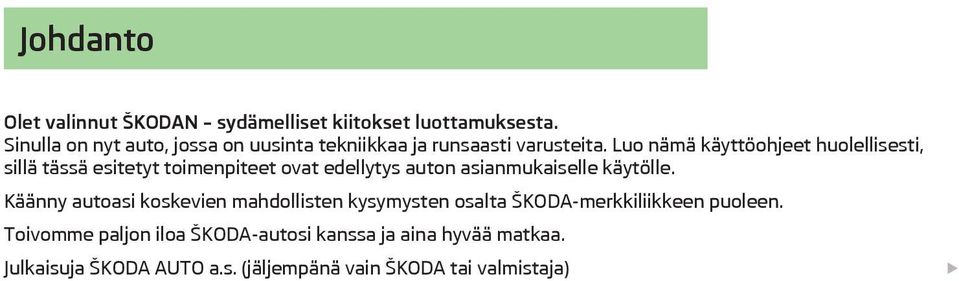

4 Johdanto Olet valinnut ŠKODAN sydämelliset kiitokset luottamuksesta. Sinulla on nyt auto, jossa on uusinta tekniikkaa ja runsaasti varusteita. Luo nämä käyttöohjeet huolellisesti, sillä tässä esitetyt toimenpiteet ovat edellytys auton asianmukaiselle käytölle. Käänny autoasi koskevien mahdollisten kysymysten osalta ŠKODA-merkkiliikkeen puoleen. Toivomme paljon iloa ŠKODA-autosi kanssa ja aina hyvää matkaa. Julkaisuja ŠKODA AUTO a.s. (jäljempänä vain ŠKODA tai valmistaja)

5 Termit Käyttöohjeissa käytetään seuraavia auton huoltoon liittyviä termejä. Merkkihuolto korjaamo, joka on erikoistunut ŠKODA-ajoneuvojen ammattimaiseen huoltoon. Merkkihuolto voi olla ŠKODA-kumppani, ŠKODA-huoltokumppani tai itsenäinen korjaamo. ŠKODA-huoltokumppani - korjaamo, joka on tehnyt sopimuksen valmistajan ŠKODA AUTO a.s., tai sen edustajan kanssa, suorittaa huoltotöitä ŠKODA-merkkisille ajoneuvoille ja myy ŠKODA-alkuperäisosia. ŠKODA-merkkiliike - yritys, jonka ŠKODA AUTO a.s. tai sen edustaja on valtuuttanut myymään uusia ŠKODA-merkkisiä ajoneuvoja ja tarvittaessa suorittamaan niiden huollon käyttäen ŠKODA-alkuperäisosia ja myymään ŠKODA-alkuperäisosia. Käyttöohjekirja Nämä käyttöohjeet koskevat kaikkia auton korivaihtoehtoja ja kaikkia niihin liittyviä mallivaihtoehtoja. Kaikki mahdolliset varusteluvaihtoehdot on kuvattu ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Näin ollen sinun autossasi ei välttämättä ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Autosi varustetaso perustuu tekemääsi kauppasopimukseen. Lisätietoja saat ŠKODA-merkkiliikkeestä, josta olet ostanut auton. Kuvat voivat poiketa autostasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi tiedoksi.

6 Sisällysluettelo Virhevastuu ja ŠKODA uusien autojen takuu 5 Ajoturva ja ŠKODA-takuulaajennus 6 Käytetyt lyhenteet Käyttö Ohjaamo 9 Yleistä 8 Mittarit ja merkkivalot 11 Mittaristo 11 Merkkivalot 14 Valvontasymbolit näytössä 21 Informaatiojärjestelmä 26 Ajoinformaatiojärjestelmä 26 Ajotiedot (monitoiminäyttö) 29 MAXI-DOT-näyttö 31 Huoltovälinäyttö 33 Lukituksen avaus ja avaaminen 35 Lukitus ja lukituksen avaus 35 KESSY 41 Murtohälytin 41 Tavaratilan ovi 43 Sähkötoiminen tavaratilan luukku (Octavia Combi) 44 Sähkötoimiset lasinnostimet 46 Lasikatto tai kattoluukku (Octavia) 49 Lasikatto tai kattoluukku (Octavia Combi) 50 Valot ja näkeminen 53 Valot 53 Sisävalot 60 Näkyvyys 62 Tuulilasinpyyhin ja -pesin 63 Taustapeili 66 Istuimet ja käytännöllinen varustus 69 Istuinten säätäminen 69 Istuintoiminnot 74 Käytännöllinen varustus 77 Tavaratila 88 Säädettävä välipohja tavaratilassa 97 Verkkoväliseinä (Octavia Combi) 99 Kattoteline 100 Lämmitys ja ilmastointilaite 102 Lämmitys, tuuletus, jäähdytys 102 Lämmitys 104 Ilmastointilaite (käsisäätöinen ilmastointilaite) 106 Climatronic (automaattinen ilmastointilaite) 108 Lisälämmitys (seisontalämmitys ja -tuuletus) 111 Ajaminen Liikkeellelähtö ja ajaminen 114 Ohjaus 114 Moottorin käynnistys ja sammutus avaimella 115 Käynnistä ja sammuta moottori - KESSY 117 Jarruttaminen 120 Käsin vaihtaminen ja polkimet 122 Automaattivaihteisto 123 Sisäänajo 126 Taloudellinen ja ympäristöystävällinen ajaminen 127 Auton vaurioiden välttäminen 131 Ajaminen ulkomailla 132 Avustinjärjestelmät 133 Jarruja tukevat järjestelmät 133 Pysäköintitutka 136 Pysäköintiavustin 138 Vakionopeudensäädin 142 Automaattinen etäisyydensäätö (ACC) 144 Ympäristön valvontajärjestelmä (Front Assist) 150 START-STOP 154 Ajotapa 156 Ennakoiva matkustajasuojajärjestelmä 158 Kaistanpitoavustin (Lane Assist) 159 Liikennemerkkien tunnistus 161 Väsymisentunnistus (Taukosuositus) 163 Perävaunun vetäminen 165 Vetokoukku 165 Perävaunu 168 Käyttö Passiivinen turvallisuus 171 Yleisiä ohjeita 171 Oikea ajoasento 172 Turvavyöt 175 Turvavöiden käyttö 175 Automaattiset turvavyörullat ja turvavyönkiristimet 178 Turvatyynyjärjestelmä 179 Turvatyynyjärjestelmän esittely 179 Turvatyynyn yleiskuvaus 180 Turvatyynyjen kytkeminen pois toiminnasta 184 Lasten turvallinen kuljettaminen 186 Lastenistuin 186 Kiinnitysjärjestelmät 188 Käyttövihjeitä Auton hoito 191 Huollon ajankohdat 191 Huoltotyöt, mukautukset ja tekniset muutokset 193 Auton pesu 196 Ajoneuvon hoito ulkona 197 Sisätilan hoito 201 Sisällysluettelo 3

7 Tarkastaminen ja täyttäminen 204 Polttoaine 204 Moottoritilat 207 Moottoriöljy 210 Jäähdytysneste 212 Jarruneste 214 Auton akku 215 Pyörät 219 Vanteet ja renkaat 219 Talvikäyttö 225 Ongelmatilanteet Hätävarusteet ja ongelmatilanteet 226 Hätävarusteet 226 Pyörän vaihto 228 Renkaan korjaus 231 Käynnistysapu 233 Auton hinaaminen 235 Kauko-ohjaus 237 Lukituksen avaamisen/lukitsemisen varatoiminta 238 Lasinpyyhkimien sulkien vaihtaminen uusiin 240 Varokkeet ja hehkulamput 242 Sulakkeet 242 Hehkulamput 246 Tekniset tiedot Tekniset tiedot 253 Auton tiedot 253 Aakkosellinen hakemisto 4 Sisällysluettelo

8 Virhevastuu ja ŠKODA uusien autojen takuu Virhevastuu ŠKODA-merkkiliike on myyjänä vastuussa virheistä uusissa ŠKODA autoissa, ŠKODA-alkuperäisosissa ja alkuperäisissä ŠKODA-lisävarusteissa lain määräysten ja myyntisopimuksen mukaisesti. ŠKODA uusien autojen takuu ŠKODA AUTO a.s. myöntää ŠKODA takuun uusille autoille (jäljempänä ŠKODA takuu ) virhevastuun mukaisesti tekstissä esitetyin ehdoin. ŠKODA takuun puitteissa ŠKODA AUTO a.s. takaa seuraavat toimenpiteet: Vaurioiden korjaaminen, jotka aiheutuvat ajoneuvolle kahden vuoden kuluessa ŠKODA takuun alkamisesta; Maalivaurioiden korjaaminen, jotka aiheutuvat ajoneuvolle kolmen vuoden kuluessa ŠKODA takuun alkamisesta; Korin läpiruostumisen korjaaminen, joka aiheutuu ajoneuvolle kahdentoista vuoden kuluessa takuuajan alkamisesta. Korin läpiruostumisina kaikki korin peltien ruostumiset sisä- ja ulkopuolelta kuuluvat ŠKODA takuuseen. Takuu alkaa siitä päivästä, jona ostaja ottaa haltuunsa ajoneuvon ŠKODA-merkkiliikkeestä tai ensimmäisestä rekisteröinnistä. On oleellista huomioida kumpi tapahtuma on aiempi ja kirjata se asianmukaisesti ŠKODA-merkkiliikkeen huoltokirjaan. Virheiden korjaus voidaan tehdä vaihtamalla tai korjaamalla vialliset osat. Vaihdetut osat ovat ŠKODA-huoltokumppanin omaisuutta. Muita vaatimuksia ŠKODA takuu ei sisällä. Erityisesti se ei sisällä vaatimuksia varaosatoimituksista, peruutusoikeutta, ei vaatimusta tarjota korvaavaa ajoneuvoa korjauksen ajaksi eikä vahingonkorvauksia. Jos ŠKODA ajoneuvo on ostettu ŠKODA-merkkiliikkeestä Euroopan talousalueeseen kuuluvassa maassa (Euroopan unionin maat, Norja, Islanti ja Liechtenstein) tai Sveitsissä, ŠKODA takuun vaatimukset ovat voimassa myös näissä maissa toimivilla ŠKODA-huoltokumppaneilla. Jos ŠKODA ajoneuvo on ostettu ŠKODA-merkkiliikkeestä Euroopan talousalueen ja Sveitsin ulkopuolella, ŠKODA takuuvaatimukset pannaan täytäntöön myös ŠKODA-huoltokumppaneiden toimesta Euroopan talousalueen ja Sveitsin ulkopuolella. Edellytys ŠKODA-takuuseen kuuluvalle suoritukselle on, että kaikki huoltotyöt on tehty valmistajan ohjeiden mukaisesti oikeaan aikaan ja ammattitaitoisesti. Huoltotöiden asianmukainen täytäntöönpano valmistajan ohjeiden mukaan on dokumentoitava ŠKODA takuun vaatimusten toteuttamiseksi. Jos kyseessä on epäonnistunut huolto tai huolto, jota ei ole suoritettu valmistajan ehtojen mukaan, on takuu edelleen voimassa, jos voit osoittaa, että epäonnistunut huolto tai valmistajan ehtojen noudattamatta jättäminen ei ollut syynä vikaan. Ajoneuvon luonnollinen kuluminen ei kuulu ŠKODA takuuseen. ŠKODA takuu ei myöskään kata muiden kuin alkuperäisosien aiheuttamia vikoja. Sama koskee tarvikkeita, joita ei ole asennettu ja/tai toimitettu tehtaalta. Tätä takuuta ei myöskään sovelleta silloin, jos vika johtuu jostakin seuraavista seikoista: luvaton käyttö, sopimaton käsittely (esim. käyttö moottoriurheilukilpailuissa tai ylikuormitus), sopimaton hoito ja huolto tai luvattomat muutokset autoon; huoltovihkon ja käyttöohjeen määräysten tai muiden tehtaalla annettujen ohjeiden noudattamatta jättäminen; ulkoiset tekijät tai ulkoiset vaikutukset (esim. onnettomuus, rakeet, tulva jne.); ajoneuvon osissa, jotka on asennettu, niiden käytössä, jota ŠKODA AUTO a.s. ei ole hyväksynyt, tai jos ajoneuvoa ei ole muutettu ŠKODA AUTO a.s.-yhtiön hyväksymällä tavalla (esim. viritys); vahinkoa ei ole heti näytetty asiantuntijalle tai sitä ei ole korjattu ammattimaisesti. Asiakas on vastuussa puuttuvan syy-yhteyden osoittamisesta. Olemassa oleva ŠKODA-takuu ei rajoitu ostajan laillisiin oikeuksiin virhevastuusta ajoneuvon myyjää kohtaan eikä mahdollisiin korvausvaatimuksiin tuotevastuulakien mukaan. Virhevastuu ja ŠKODA uusien autojen takuu 5

9 Ajoturva ja ŠKODA-takuulaajennus Ajoturva Ajoturva takaa turvallisuuden tunteen ajoneuvolla matkustettaessa. Jos joudut jättämään autosi tien reunaan odottamattomasta viasta johtuen, voidaan sinulle osana ajoturvaa turvata matkan jatkuminen sisältäen seuraavat palvelut: Tiepalvelu ja hinaus ŠKODA-huoltokumppanin luo, teknistä tukea puhelimitse tai apu paikan päällä. Mikäli ajoneuvon korjaus ei tapahdu samana päivänä, voi ŠKODA-huoltokumppani tarvittaessa tarjota muita palveluja, kuten korvaava kuljetus (bussi, juna, jne.), korvaavan ajoneuvon valmistelut yms. Kysy lisätietoja autosi ajoturvasta ŠKODA-merkkiliikkeestä. Merkkiliikkeestä saat yksityiskohtaiset ehdot autosi ajoturvasta. Mikäli autossa ei ole ajoturvaa, kysy lisätietoja ŠKODA-huoltokumppanilta, mikäli haluat liittää autoosi ajoturvan jälkikäteen. Ajoturva on saatavissa vain tietyissä maissa. ŠKODA valinnainen laajennettu takuu Jos olet hankkinut uuteen autoosi ŠKODA laajennetun takuun, se laajentaa kaksivuotista ŠKODA takuuta vaurioiden osalta ŠKODA ajoneuvossa valitsemasi ajan tai kunnes saavutetaan valittu mittarilukema. Kuvailtu maalitakuu ja takuu läpiruostumista vastaan eivät muutu laajennetussa takuussa. Laajennetun takuun yksityiskohtaiset ehdot on sovitettu laajennetun takuun yksityiskohtaisissa ehdoissa, jotka ŠKODA-merkkiliike on määrittänyt uuden auton kaupan yhteydessä. Ajoturva ja valinnainen ŠKODA-takuulaajennus ovat saatavilla vain tietyissä maissa. 6 Ajoturva ja ŠKODA-takuulaajennus

10 Käytetyt lyhenteet Lyhenne 1/min ABS ACC AFS ASR CO 2 g/km DPF DSG DSR EDS ECE EPC ESC EU HBA HHC kw MG N1 Nm TDI CR TSA Merkitys Moottorin käyntinopeus kierrosta minuutissa Lukkiutumaton jarrujärjestelmä Automaattinen etäisyydensäätö Kaarreajovalot Luistonrajoitin Pakokaasujen hiilodioksidimäärä ajokilometriä kohti Hiukkassuodatin Automaattinen kaksoiskytkentävaihteisto Aktiivinen ohjauksen avustin Sähköinen tasauspyörästön lukitus Euroopan talouskomissio Moottorielektroniikan tarkistus Ajonvakautusjärjestelmä Euroopan unioni Jarruavustin Mäkilähtöavustin Kilowatti, moottorin tehon mittayksikkö Käsivaihteisto yksinomaan tai pääasiassa tavaroiden kuljettamiseen suunniteltu jakeluauto Newtonmetri, moottorin vääntömomentin mittayksikkö Dieselmoottori, jossa turboahdin ja polttoaineen yhteispaineruiskutus (common-rail) Yhdistelmän vakautin TSI Bensiinimoottori turboahtimella ja suorasuihkutuksella Käytetyt lyhenteet 7

11 Kuva 1 Ohjaamo 8 Käyttö

12 Käyttö Ohjaamo Yleistä Sähkötoimiset lasinnostimet 46 Ovenavausvipu 40 Sähköisen ulkopeilin säädin 67 Ilmasuuttimet 103 Pysäköintilipun pidike 78 Käyttövipu: Suuntavalot, kaukovalot ja seisontavalot, valomerkki 55 Vakionopeudensäädin 142 Valikon avustajien kutsu 32 Ohjauspyörä jossa on: äänitorvi kuljettajan turvatyyny 180 sekä painikkeet tietojärjestelmän käyttöä varten 26 näppäimet Infotainment-käyttöä varten» Infotainment-käyttöohjekirja, kappale Laitteen käyttö Mittaristo 11 Käyttövipu: Tuulilasinpyyhkimien ja -pesimen katkaisin 63 Monitoiminäyttö 29 Tietojärjestelmä 32 Ilmasuuttimet kojelaudan keskiosassa 103 Infotainment» Infotainment-radion ja navigaattorin käyttöohjekirja Utumatkustajan turvatyynyn poiskytkennän merkkivalo 184 Hälytysvilkkujen painike 59 Sisäpeili 67 Tavaralokero etumatkustajan puolella 84 Etumatkustajan etuturvatyyny 180 CD/DVD-levyasema ja muistikorttipaikka (etumatkustajan puolella lokerossa)» Infotainment-radion tai navigaattorin käyttöohjekirja Ilmasuuttimet 103 Etumatkustajan etuturvatyynyn poiskytkennän avainkatkaisin (etumatkustajan puolella kojelaudan lokerossa) 184 Ovenavausvipu 40 Sähkötoiminen ikkunannostin etumatkustajan ovessa 48 Valokatkaisija 53 Tavaralokero kuljettajan puolella 78 Varokerasia (kuljettajan puolen tavaralokeron takana) 243 Konepellin avauskahva 208 Automaattisen etäisyydensäädön ohjausvipu 147 Ohjauspyörän säätövipu 114 Virtalukko 116 Polkimet 123 Hansikaslokero/puhelinkotelo» Infotainment-käyttöohjekirja, kappale Puhelinkotelo Seisontajarrun kahva 122 Varustuksen mukaan: Vaihdetanko (käsivaihteisto) 122 Vaihteenvalitsin (automaattivaihteisto) 124 Varustuksen mukaan: Lämmityslaitteen käyttö 104 Ilmastointilaitteen käyttö 106 Käyttö Climatronic-järjestelmälle 108 Varustuksen mukaan: 12 voltin pistorasia 81 Savukkeensytytin 80 Palkki, jossa painikkeita varustuksen mukaan: Keskuslukitus 39 START-STOP 154 Luistonrajoitin TC 134 Ajonvakautusjärjestelmä ESC 133 Ajotavan valinta 156 Pysäköintiavustin 138 Ohjaamo 9

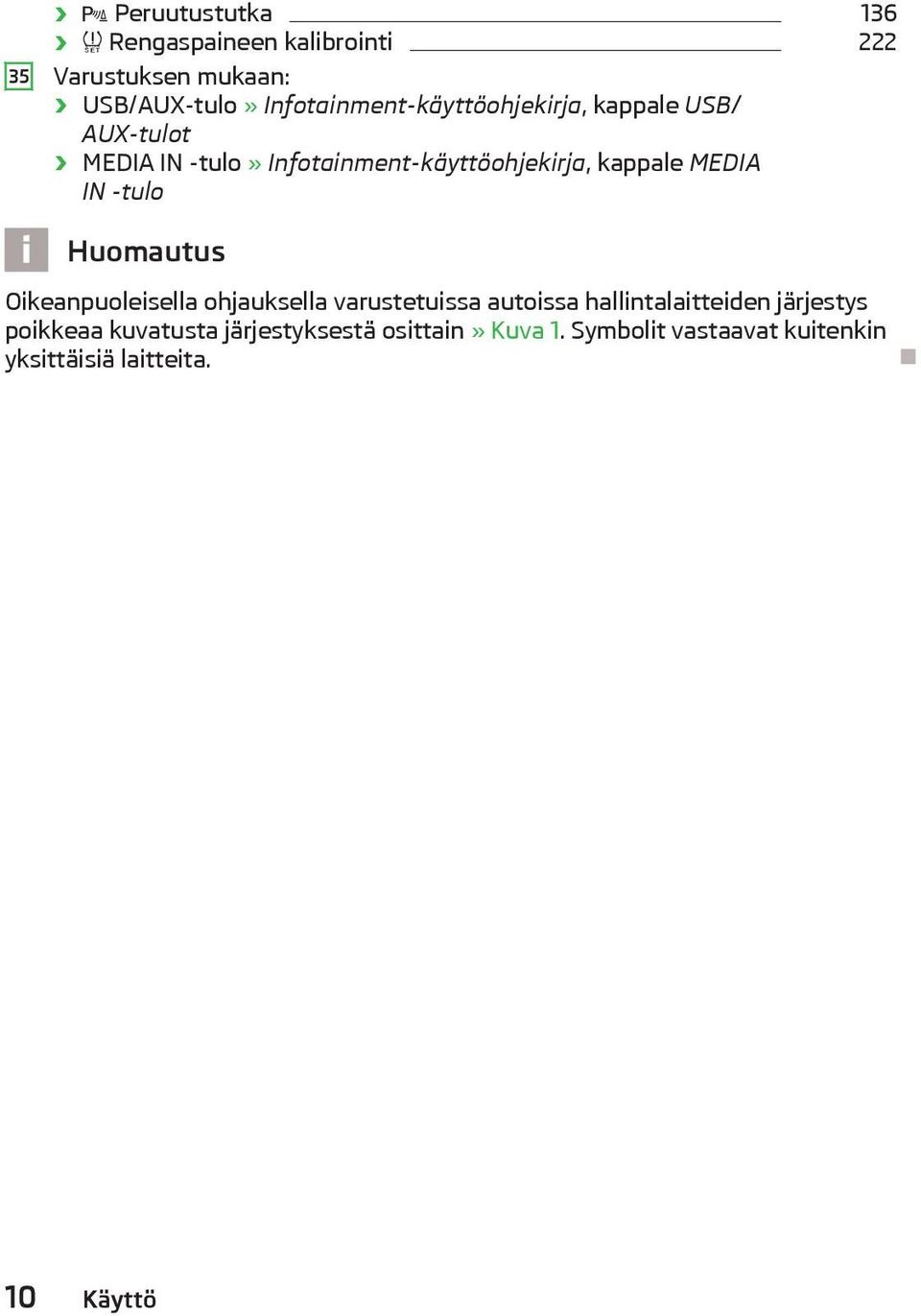

13 35 Peruutustutka 136 Rengaspaineen kalibrointi 222 Varustuksen mukaan: USB/AUX-tulo» Infotainment-käyttöohjekirja, kappale USB/ AUX-tulot MEDIA IN -tulo» Infotainment-käyttöohjekirja, kappale MEDIA IN -tulo Oikeanpuoleisella ohjauksella varustetuissa autoissa hallintalaitteiden järjestys poikkeaa kuvatusta järjestyksestä osittain» Kuva 1. Symbolit vastaavat kuitenkin yksittäisiä laitteita. 10 Käyttö

14 Mittarit ja merkkivalot Yleiskuvaus Mittaristo Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Yleiskuvaus 11 Käyntinopeusmittari 12 Näyttö 12 Nopeusmittari 12 Jäähdytysnesteen lämpömittari 12 Polttoainemittari 13 Osamatkamittari 13 kellonajan asettaminen 13 Auton akun varaustilan näyttö 14 Auto-Check-tarkastus 14 Komponenttisuoja Jos mittariston näyttöön tulee viesti SAFE CP, mittariston suojaus on aktivoituna. Lisäinformaatioita» Sivu 195, Komponenttisuoja. Vikanäyttö Jos mittaristossa on vika, näytössä on jatkuvasti seuraava viesti. Error: instrument cluster. Workshop! COMBIINSTRUM_WORKSHOP Pyydä apua lähimmästä merkkiliikkeestä. Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa liikenneturvallisuudesta. Älä koskaan käytä mittariston» Kuva 2 sivulta 11 painiketta 6 ajamisen aikana vaan aina auton ollessa paikallaan! Kuva 2 Mittaristo Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 11. Käyntinopeusmittari ja merkkivalot» Sivu 12 Näyttö» Sivu 12 kokonaisajomatkan laskimella» Sivu 13 huollonilmaisimella» Sivu 33 digitaalikellolla» Sivu 13 informaatiojärjestelmällä» Sivu 26 valvontasymboleilla» Sivu 21 Nopeusmittari 1) merkkivaloilla» Sivu 12 Jäähdytysnesteen lämpömittari» Sivu 12 Merkkivalopalkki» Sivu 14 Näppäin: Tuntien/minuuttien asetus» Sivu 13 Ajomatka ja päivien lukumäärä seuraavaan määräaikaishuoltoon» Sivu 33 Huollonilmaisimen nollaus» Sivu 33 Nollaa osamatkamittari» Sivu 13 Varaustilan näyttö» Sivu 14 Polttoainemittari» Sivu 13 1) Ajamisen aikana nopeusmittarissa voidaan näyttää myös toista mittayksikköä (mph tai km/h). Mittarit ja merkkivalot 11

15 Käyntinopeusmittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 11. Käyntinopeusmittarin asteikon 1» Kuva 2 sivulta 11 punaisella alueella järjestelmä alkaa rajoittaa moottorin käyntinopeutta. Järjestelmä rajoittaa käyntinopeuden turvalliselle alueelle. Ennen tämän alueen saavuttamista täytyy vaihtaa seuraavalle suuremmalle vaihteelle tai siirtää automaattivaihteiston vaihteenvalitsin asentoon D. Moottorin liian pienen tai liian suuren käyntinopeuden välttämiseksi tulee huomioida vaihdesuositus» Sivu 27. Näyttö Nopeusmittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 11. Varoitus nopeuden ylityksestä Kun 120 km/h nopeus ylitetään, kuuluu varoitusääni 1). Kun nopeus laskee pienemmäksi kuin 120 km/h, lakkaa varoitusääni kuulumasta. Jäähdytysnesteen lämpömittari Kuva 4 Jäähdytysnesteen lämpömittari Kuva 3 Näyttötyypit Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 11. Mittaristoa voi käyttää seuraavien näyttötyyppien avulla» Kuva 3. Segmenttinäyttö MAXI-DOT-näyttö Ajoneuvon varusteista riippuen voi MAXI-DOT -näyttö olla toteutettu yksivärisesti ( mustavalkoinen ) tai väreissä. Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 11. Jäähdytysnesteen lämpömittari» Kuva 4 toimii vain virta kytkettynä. Kylmä alue Jos osoitin on asteikon vasemmalla alueella, moottori ei ole vielä saavuttanut normaalia käyntilämpötilaansa. Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Näin estetään mahdolliset moottorivauriot. Käyttöalue Moottori on saavuttanut käyttölämpötilansa, kun osoitin on siirtynyt asteikon keskialueelle. Suurella moottorin kuormituksella tai korkean ulkolämpötilan vallitessa osoitin voi vielä siirtyä hieman oikealle. Korkean lämpötilan alue Kun osoitin siirtyy asteikon punaiselle alueelle, jäähdytysnesteen lämpötila on liian korkea. Lisäinformaatioita» Sivu 22. 1) Toiminto koskee vain joitakin maita. 12 Käyttö

16 VAROITUS Lisävalot ja muut rakennelmat jäähdyttimen säleikön edessä huonontavat jäähdytysnesteen jäähdyttävää vaikutusta. Polttoainemittari Osamatkamittari Kuva 6 Segmenttinäyttö / MAXI-DOTnäyttö Kuva 5 Polttoainemittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 11. Polttoainemittari» Kuva 5 toimii vain virta kytkettynä. Polttoainesäiliön tilavuus on noin 50 litraa. Jos polttoaineen määrä saavuttaa varasäiliön (osoitin saavuttaa punaisen asteikon), merkkivalo syttyy palamaan» Sivu 25. VAROITUS Älä aja koskaan polttoainesäiliötä täysin tyhjäksi! Epäsäännöllinen polttoaineensyöttö voi aiheuttaa vääriä sytytyksiä. Tämä voi aiheuttaa vakavia vaurioita moottorin osissa ja pakoputkistossa. Kun olet tankannut polttoainesäiliön täyteen ja ajat vauhdikkaasti vaihtelevissa olosuhteissa (esim. paljon mutkia, jarrutuksia, jyrkkiä ylä- ja alamäkiä), saattaa polttoainesäiliön näyttö osoittaa yhtä jakoväliä vähemmän. Kun pysäytät auton tai ajat hillitymmin, osoitin näyttää polttoainemäärän jälleen oikein. Tämä näyttö ei tarkoita virhettä. Polttoainemittarin sisäpuolella symbolin vieressä oleva nuoli osoittaa polttoaineen täyttöputken paikkaa auton oikeassa kyljessä. Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 11. Osamatkamittari (trip) Osamatkamittari A» Kuva 6 näyttää ajomatkaa siitä, kun mittarin lukema edellisen kerran nollattiin - näyttötarkkuus 100 m. Nollaa osamatkamittari Paina lyhyesti näppäintä 6» Kuva 2 sivulta 11. Matkamittari Matkamittari B» Kuva 6 näyttää autolla ajetun kokonaismatkan. kellonajan asettaminen Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 11. Kytke virta päälle. Paina näppäintä 6» Kuva 2 sivulta 11 ja pidä painettuna, kunnes näytölle tulee teksti Time (kellonaika). Vapauta näppäin 6, jolloin järjestelmä vaihtaa kellonajan asetukseen. Paina näppäintä 6 uudelleen ja aseta tunnit. Odota noin 4 sekuntia, järjestelmä vaihtaa minuuttiasetukseen. Paina näppäintä 6 uudelleen ja aseta minuutit. Kellonaika voidaan asettaa myös Infotainment-järjestelmällä» Infotainmentkäyttohjekirja, kappale Laiteasetukset. Mittarit ja merkkivalot 13

17 Auton akun varaustilan näyttö Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 11. Katkaise virta. Pidä näppäintä 6» Kuva 2 sivulta 11 painettuna, kunnes näytölle tulee teksti Battery status(akun tila) tai BATTERY SOC(akun lataustila). Vapauta näppäin 6, jolloin näytetään auton tämän akun varaustilaa %-arvona. Auto-Check-tarkastus Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 11. Virran ollessa kytkettynä autossa tarkastetaan aina yksittäisten järjestelmien tiettyjä toimintoja ja tiloja. Joitakin virheilmoituksia ja muita tietoja näytetään myös monitoimimittariston näytöllä. Joitakin ilmoituksia näytetään samanaikaisesti merkkivalojen» Sivu 14 sekä näytöllä esitettävien valvontasymbolien» Sivu 21 avulla. Niin kauan kuin toimintahäiriöitä ei korjata, ilmoitukset näytetään yhä uudelleen. Ensimmäisen näytön jälkeen kuljettajalle näytetään edelleen symbolia tai ilman ohjetta. Symboli Merkitys Varoitus Vaara Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 59. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Merkkivalot Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Automaattivaihteisto 16 Seisontajarru 16 Jarrujärjestelmä 16 Turvavyön merkkivalo 17 Ohjaustehostin 17 Luistonrajoitin (ASR) 17 Luistonrajoitin (ASR) pois päältä 18 Ajonvakautusjärjestelmä (ESC) 18 Lukkiutumaton jarrujärjestelmä (ABS) 18 Sumutakavalo 18 Pakokaasujen valvontajärjestelmä 19 Hehkutusjärjestelmä (dieselmoottori) 19 Moottorielektroniikan valvonta (bensiinimoottori) 19 Turvallisuusjärjestelmät 19 Rengaspaine 20 Jarrupalat 20 Kaistanpitoavustin (Lane Assist) 20 Suuntavalot 20 Perävaunun vilkkuvalot 20 Sumuvalot 21 Vakionopeudensäädin 21 Vaihdesalpa 21 Kaukovalot 21 Merkkivalot osoittavat tiettyjen toimintojen hetkellisiä tiloja ja häiriöitä. Muutamien merkkivalojen syttymiseen voi liittyä myös merkkiääni ja mittariston näyttöön tuleva ilmoitus. Kun virta kytketään päälle, muutamat merkkivalot syttyvät lyhyeksi aikaa auton järjestelmien toiminnan tarkastamiseksi. Jos tarkastetut järjestelmät ovat kunnossa, kyseiset merkkivalot sammuvat muutaman sekunnin kuluttua virran päällekytkemisen jälkeen. 14 Käyttö

18 Joidenkin toimintojen ja järjestelmien tilaa näytetään valvontasymbolien» Sivu 21 avulla. Merkkivalot ovat mittariston seuraavissa kohdissa» Kuva 2 sivulta 11. Käyntinopeusmittari 1 Nopeusmittari 3 Merkkivalopalkki 5 Syttyvän merkkivalon ja niihin liittyen näyttöön tulevien ilmoitusten ja ohjeiden laiminlyönti voi aiheuttaa vakavia vammoja tai autoon vaurioita. Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 59. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Auton moottoritila on vaarallinen alue. Työskentelyssä moottoritilassa on ehdottomasti huomioitava seuraavat varoitukset» Sivu 207, Moottoritilat. Mittarit ja merkkivalot 15

19 Automaattivaihteisto Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalot osoittavat vikaa tai automaattivaihteiston tilaa. Merkkivalo Viesti Merkitys ja toiminta Error: Gearbox. Peruutusvaihde ei mahdollinen (Peruutusvaihde ei mahdollinen). VAIHTEISTOVIKA, EI PERUUTUSTOIMINTOA (VAIH- TEISTOVIKA, EI PERUUTUSTOIMINTOA) Error: Gearbox (Vika: vaihteisto) VAIHTEISTOVIKA (VAIHTEISTOVIKA) Gearbox overheated. GEARBOX OVERHEATED (VAIHTEISTO YLIKUUMEN- TUNUT) Gearbox overheated. Stop! Owner's manual! (Tarkasta turvalukko! Käsikirja!) STOP VEHICLE GEARBOX OVERHEAT Viallinen vaihteisto. Workshop! VIALLINEN VAIHTEISTO, KORJAAMO (VIALLINEN VAIHTEISTO, KORJAAMO) Vika automaattivaihteistossa, peruutusvaihdetta ei voi valita. Pyydä heti apua lähimmästä merkkiliikkeestä. Vika automaattivaihteistossa. Pyydä heti apua lähimmästä merkkiliikkeestä. Automaattivaihteiston kytkimen lämpötila on liian korkea. Älä jatka ajamista! Pysäytä auto, sammuta moottori ja odota, kunnes -valo sammuu - vaihteiston vahingoittumisen vaara! Voit jatkaa ajamista, kun valo on sammunut. Jos merkkivalo ei sammu, älä jatka ajamista. Pyydä apua lähimmästä merkkiliikkeestä. Automaattivaihteiston kytkimen lämpötila on liian korkea. Älä jatka ajamista! Pysäytä auto, sammuta moottori ja odota, kunnes -valo sammuu - vaihteiston vahingoittumisen vaara! Jos merkkivalo ei sammu, älä jatka ajamista. Pyydä apua lähimmästä merkkiliikkeestä. Vika automaattivaihteistossa. Pyydä heti apua lähimmästä merkkiliikkeestä. Seisontajarru Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo palaa, kun seisontajarru on tiukattuna. Jos seisontajarrun ollessa päällä ajetaan yli 5 km/h nopeudella, kuuluu merkkiääni. Mittariston näytössä näytetään seuraava ohje. Release the handbrake! RELEASE HANDBRAKE Jarrujärjestelmä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun merkkivalo syttyy, jarrulaitteistossa on liian vähän jarrunestettä. Mittariston näytössä näytetään seuraava viesti. Brake fluid: owner's manual! BRAKE FLUID PLEASE CHECK Pysäytä auto, sammuta moottori ja tarkasta jarrunestetaso» Sivu 214». 16 Käyttö

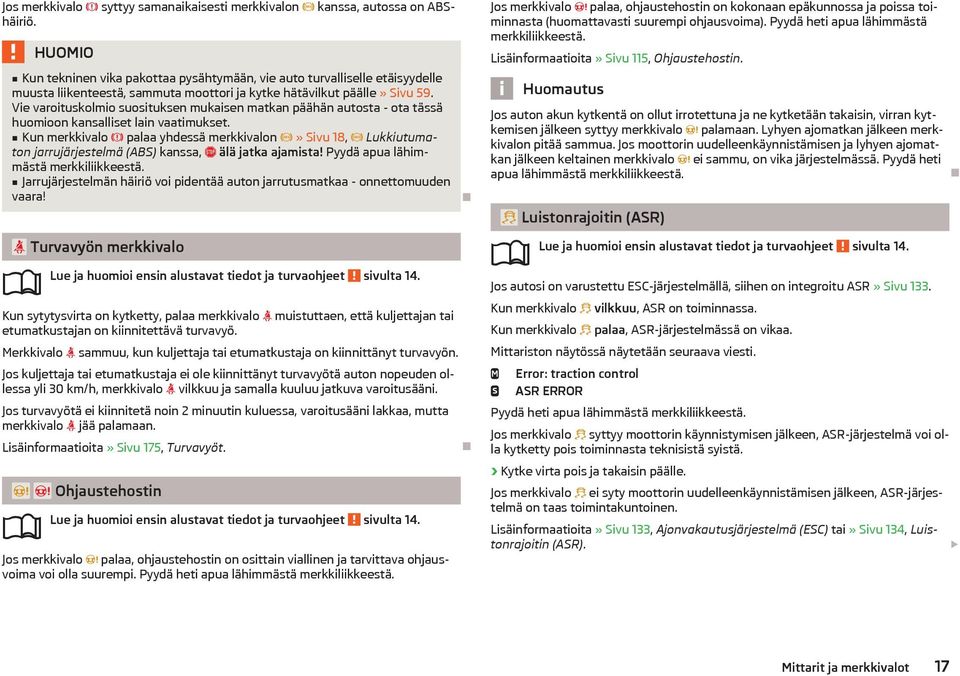

20 Jos merkkivalo syttyy samanaikaisesti merkkivalon kanssa, autossa on ABShäiriö. Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 59. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Kun merkkivalo palaa yhdessä merkkivalon» Sivu 18, Lukkiutumaton jarrujärjestelmä (ABS) kanssa, älä jatka ajamista! Pyydä apua lähimmästä merkkiliikkeestä. Jarrujärjestelmän häiriö voi pidentää auton jarrutusmatkaa - onnettomuuden vaara! Turvavyön merkkivalo Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun sytytysvirta on kytketty, palaa merkkivalo muistuttaen, että kuljettajan tai etumatkustajan on kiinnitettävä turvavyö. Merkkivalo sammuu, kun kuljettaja tai etumatkustaja on kiinnittänyt turvavyön. Jos kuljettaja tai etumatkustaja ei ole kiinnittänyt turvavyötä auton nopeuden ollessa yli 30 km/h, merkkivalo vilkkuu ja samalla kuuluu jatkuva varoitusääni. Jos turvavyötä ei kiinnitetä noin 2 minuutin kuluessa, varoitusääni lakkaa, mutta merkkivalo jää palamaan. Lisäinformaatioita» Sivu 175, Turvavyöt. Ohjaustehostin Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Jos merkkivalo palaa, ohjaustehostin on osittain viallinen ja tarvittava ohjausvoima voi olla suurempi. Pyydä heti apua lähimmästä merkkiliikkeestä. Jos merkkivalo palaa, ohjaustehostin on kokonaan epäkunnossa ja poissa toiminnasta (huomattavasti suurempi ohjausvoima). Pyydä heti apua lähimmästä merkkiliikkeestä. Lisäinformaatioita» Sivu 115, Ohjaustehostin. Jos auton akun kytkentä on ollut irrotettuna ja ne kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo palamaan. Lyhyen ajomatkan jälkeen merkkivalon pitää sammua. Jos moottorin uudelleenkäynnistämisen ja lyhyen ajomatkan jälkeen keltainen merkkivalo ei sammu, on vika järjestelmässä. Pyydä heti apua lähimmästä merkkiliikkeestä. Luistonrajoitin (ASR) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Jos autosi on varustettu ESC-järjestelmällä, siihen on integroitu ASR» Sivu 133. Kun merkkivalo vilkkuu, ASR on toiminnassa. Kun merkkivalo palaa, ASR-järjestelmässä on vikaa. Mittariston näytössä näytetään seuraava viesti. Error: traction control ASR ERROR Pyydä heti apua lähimmästä merkkiliikkeestä. Jos merkkivalo syttyy moottorin käynnistymisen jälkeen, ASR-järjestelmä voi olla kytketty pois toiminnasta teknisistä syistä. Kytke virta pois ja takaisin päälle. Jos merkkivalo ei syty moottorin uudelleenkäynnistämisen jälkeen, ASR-järjestelmä on taas toimintakuntoinen. Lisäinformaatioita» Sivu 133, Ajonvakautusjärjestelmä (ESC) tai» Sivu 134, Luistonrajoitin (ASR). Mittarit ja merkkivalot 17

21 Jos auton akun kytkentä on ollut irrotettuna ja se kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo. Jos merkkivalo ei sammu lyhyen ajomatkan jälkeen, järjestelmässä on häiriö. Pyydä heti apua lähimmästä merkkiliikkeestä. Jos auton akun kytkentä on ollut irrotettuna ja se kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo. Jos merkkivalo ei sammu lyhyen ajomatkan jälkeen, järjestelmässä on häiriö. Pyydä heti apua lähimmästä merkkiliikkeestä. Luistonrajoitin (ASR) pois päältä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Jos merkkivalo syttyy, ASR-järjestelmä on pois päältä. Mittariston näytössä näytetään seuraava viesti. Traction control (ASR) deactivated. ASR OFF Lisäinformaatioita» Sivu 134, Luistonrajoitin (ASR). Ajonvakautusjärjestelmä (ESC) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun merkkivalo vilkkuu, ESC on toiminnassa. Kun merkkivalo palaa, ESC-järjestelmässä on vikaa. Mittariston näytössä näytetään seuraava viesti. Error: stabilisation control (ESC) ESC ERROR Pyydä heti apua lähimmästä merkkiliikkeestä. Jos merkkivalo syttyy moottorin käynnistymisen jälkeen, ESC-järjestelmä voi olla kytketty pois toiminnasta teknisistä syistä. Kytke virta pois ja takaisin päälle. Jos merkkivalo ei pala enää moottorin uudelleenkäynnistämisen jälkeen, ESCjärjestelmä on taas täysin toimintakuntoinen. Lisäinformaatioita» Sivu 133, Ajonvakautusjärjestelmä (ESC). Lukkiutumaton jarrujärjestelmä (ABS) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun merkkivalo palaa, ABS-järjestelmässä on vikaa. Mittariston näytössä näytetään seuraava viesti. Error: ABS ABS ERROR Tällöin toiminnassa on vain auton tavanomainen jarrujärjestelmä ilman ABS-järjestelmää. Pyydä heti apua lähimmästä merkkiliikkeestä. Lisäinformaatioita» Sivu 134, Lukkiutumaton jarrujärjestelmä (ABS). Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 59. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Kun merkkivalo palaa yhdessä merkkivalon kanssa, älä jatka ajamista! Pyydä apua lähimmästä merkkiliikkeestä. Jarrulaitteiden tai ABS-järjestelmän häiriö voi pidentää auton jarrutusmatkaa - onnettomuusvaara! Sumutakavalo Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo palaa takasumuvalon ollessa kytkettynä. Lisäinformaatioita» Sivu 59, Etusumuvalot. 18 Käyttö

22 Pakokaasujen valvontajärjestelmä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun merkkivalo palaa, pakokaasujärjestelmässä on vikaa. Järjestelmä mahdollistaa ajamisen varakäytöllä. Pyydä heti apua lähimmästä merkkiliikkeestä. Hehkutusjärjestelmä (dieselmoottori) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo palaa, kun virta kytketään. Merkkivalon sammumisen jälkeen moottorin voi heti käynnistää. Jos merkkivalo ei sammu tai palaa pitkään, on hehkutusjärjestelmässä vika. Jos merkkivalo alkaa vilkkua ajon aikana, moottorin ohjausjärjestelmässä on vikaa. Järjestelmä mahdollistaa ajamisen varakäytöllä. Pyydä heti apua lähimmästä merkkiliikkeestä. Moottorielektroniikan valvonta (bensiinimoottori) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun merkkivalo palaa, moottorinohjauksessa on vikaa. Järjestelmä mahdollistaa ajamisen varakäytöllä. Pyydä heti apua lähimmästä merkkiliikkeestä. Turvallisuusjärjestelmät Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Vika turvatyynyjärjestelmässä Kun merkkivalo palaa ja mittariston näytössä näkyy seuraava viesti, on vika turvatyynyjärjestelmässä. Error: airbag AIRBAG ERROR Turvatyynyjärjestelmän toimintavalmiutta valvotaan automaattisesti myös silloin, kun yksi turvatyyny on pois kytkettynä. Jokin turvatyynyistä tai turvavyönkiristimistä on kytketty pois toiminnasta järjestelmätesterillä Merkkivalo palaa sytytysvirran kytkemisen jälkeen noin 4 s ja vilkkuu lopuksi vielä 12 sekunnin välein. Mittariston näytössä näytetään seuraava viesti. Airbag/belt tensioner deactivated. AIRBAG/BELT TENSIONER OFF Etumatkustajan turvatyyny on kytketty pois toiminnasta avainkatkaisimella Merkkivalo palaa sytytysvirran kytkemisen jälkeen noin 4 sekuntia. Kojelaudan keskiosassa oleva tekstimerkkivalo syttyy virran kytkemisen jälkeen» Sivu 184. Ennakoiva matkustajasuoja Kun merkkivalo palaa ja mittariston näytössä näkyy yksi seuraavista viesteistä, kuljettajan ja etumatkustajan turvavyöt täytyy vaihtaa. Pyydä heti apua lähimmästä merkkiliikkeestä. tai ProActive passenger protection not available. ENNAKOIVA MATKUSTAJASUOJA EI OLE KÄYTETTÄVISSÄ ProActive passenger protection: funct. restricted. ENNAKOIVA MATKUSTAJASUOJA RAJOITETTU Mittarit ja merkkivalot 19

23 Jos turvajärjestelmässä on häiriö, vie auto viipymättä merkkiliikkeeseen tarkastusta varten. Muutoin on vaara, että järjestelmät eivät laukea onnettomuudessa. Rengaspaine Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo syttyy, jos jonkun renkaan paine on laskenut huomattavasti. Tarkasta kaikkien renkaiden paineet ja tarvittaessa korjaa» Sivu 219. Lisäksi kuuluu varoitusääni. Kun merkkivalo vilkkuu, järjestelmässä on vikaa. Pyydä heti apua lähimmästä merkkiliikkeestä. Lisäinformaatioita» Sivu 222, Rengasvalvontanäyttö. Jos auton akun kytkentä on ollut irrotettuna ja ne kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo palamaan. Jos merkkivalo ei sammu lyhyen ajomatkan jälkeen, järjestelmässä on häiriö. Pyydä heti apua lähimmästä merkkiliikkeestä. Jarrupalat Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Jos merkkivalo syttyy, jarrupalat ovat kuluneet. Mittariston näytössä näytetään seuraava ohje. Check brake wear! BRAKE PADS PLEASE CHECK Pyydä heti apua lähimmästä merkkiliikkeestä. Kaistanpitoavustin (Lane Assist) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalot ilmaisevat Lane Assist-järjestelmän tilaa. Lisäinformaatioita» Sivu 159, Kaistanpitoavustin (Lane Assist). Suuntavalot Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Valitun käyttövivun asennon mukaan vilkkuu joko vasen tai oikea merkkivalo. Jos suuntavaloissa on vikaa, merkkivalo vilkkuu noin kaksi kertaa niin nopeasti. Tämä ei koske perävaunukäyttöä. Kun varoitusvilkut kytketään, vilkkuvat kaikki suuntavalot ja molemmat merkkivalot. Lisäinformaatioita» Sivu 55, Vilkku- ja kaukovalot. Perävaunun vilkkuvalot Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Jos merkkivalo vilkkuu, perävaunun vilkkuvalot on aktivoitu. Jos perävaunu on kytketty ja merkkivalo ei vilku, perävaunun vilkkuvaloissa on vikaa. Mittariston näytössä näytetään esim. seuraava ohje. Trailer: check left turn signal! CHECK TRAILER SIGNAL LEFT (TARKISTA PERÄVAUNUN VASEN VILKKUVA- LO) Perävaunu on kytkettävä oikein» Sivu 165, Perävaunun vetäminen. 20 Käyttö

24 Sumuvalot Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo palaa sumuvalojen ollessa kytkettyinä. Lisäinformaatioita» Sivu 58, Etusumuvalot. Vakionopeudensäädin Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo palaa vakionopeudensäätimen ollessa kytkettynä. Lisäinformaatioita» Sivu 142, Vakionopeudensäädin. Vaihdesalpa Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Jos merkkivalo syttyy, paina jarrupoljinta. Lisäinformaatioita» Sivu 124, Tilat ja vaihteenvalitsimen käyttö. Kaukovalot Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo palaa, kun kaukovalot ovat kytkettyinä tai kun kaukovalomerkinantoa käytetään. Lisäinformaatioita» Sivu 55, Vilkku- ja kaukovalot. Valvontasymbolit näytössä Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Turvavyön varoitusvalo takana 22 Laturi 22 Jäähdytysneste 22 Moottoriöljyn paine 23 Moottoriöljytaso 23 Lamppuvika 24 Hiukkassuodatin (dieselmoottori) 24 Lasinpesunestetaso 24 Varapolttoaine 25 Kaukovalojen ohjaustoiminto 25 START-STOP-järjestelmä 25 Liukkaan tien varoitus 25 Vettä polttoainesuodattimessa (dieselmoottori) 25 Valvontasymbolit osoittavat tiettyjen toimintojen hetkellisiä tiloja ja häiriöitä. Valvontasymboleja näytetään mittariston näytöllä» Sivu 12. Kun virta kytketään päälle, muutamat valvontasymbolit syttyvät lyhyeksi aikaa auton järjestelmien toiminnan tarkastamiseksi. Jos tarkastetut järjestelmät ovat kunnossa, kyseiset valvontasymbolit sammuvat muutaman sekunnin kuluttua virran päällekytkemisen jälkeen. Merkityksestä riippuen vastaavan valvontasymbolin kanssa samaan aikaan palkissa palaa myös symboli tai yhdessä merkkivalojen 5» Kuva 2 sivulta 11 kanssa. Muutamien valvontasymbolien syttymiseen voi liittyä myös merkkiääni ja mittariston näyttöön tuleva ilmoitus. Merkkivalojen» Sivu 14 avulla näytetään joidenkin toimintojen ja järjestelmien tilaa. Symboli Merkitys Varoitus Vaara Mittarit ja merkkivalot 21

25 Niin kauan kuin toimintahäiriöitä ei korjata, ilmoitukset näytetään yhä uudelleen. Ensimmäisen näytön jälkeen kuljettajalle näytetään edelleen symbolia tai ilman ohjetta. Autoissa, joissa on värillinen MAXI-DOT-näyttö, jotkut valvontasymbolit näytetään värillisinä. Syttyvän valvontasymbolinen ja niihin liittyen näyttöön tulevien ilmoitusten ja ohjeiden laiminlyönti voi aiheuttaa vakavia vammoja tai autoon vaurioita. Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 59. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Auton moottoritila on vaarallinen alue. Työskentelyssä moottoritilassa on ehdottomasti huomioitava seuraavat varoitukset» Sivu 207, Moottoritilat. Turvavyön varoitusvalo takana Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Turvavyö ei käytössä takaistuimeilla Turvavyö ei käytössä takaistuimeilla Valvontasymbolit sekä palavat virran päällekytkennän jälkeen. Kun takaistuimen turvavyö kiinnitetään tai irrotetaan, asianomainen valvontasymboli palaa lyhyen aikaa ja näyttää turvavyön sen hetkistä tilaa! Lisäinformaatioita» Sivu 175, Turvavyöt. Laturi Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Kun valvontasymboli palaa moottorin käynnin aikana, auton akku ei lataudu. Pyydä heti apua lähimmästä merkkiliikkeestä. VAROITUS Jos ajon aikana syttyy symbolin lisäksi symboli (jäähdytysjärjestelmän häiriö), auto täytyy pysäyttää heti ja moottori sammuttaa - moottorivaurion vaara! Jäähdytysneste Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Jäähdytysnesteen taso liian matala Kun jäähdytysnesteen taso on liian matala, valvontasymboli syttyy ja mittariston näytössä esitetään seuraavaa ohjetta. Check coolant! Owner's manual! ENGINE COOLANT PLEASE CHECK Pysäytä auto, sammuta moottori ja tarkasta jäähdytysnesteen taso» Sivu 213. Jäähdytysnesteen tason ollessa liian matala on lisättävä jäähdytysnestettä» Sivu 213. Kun valvontasymboli sammuu jäähdytysnesteen täyttämisen ja virran päällekytkennän jälkeen, ajamista voidaan jatkaa. Jos jäähdytysnesteen pinta on normaalitasolla ja valvontasymboli siitä huolimatta syttyy, jäähdytystuulettimen varoke on tarkastettava ja tarvittaessa vaihdettava» Sivu 245, Varokkeet moottoritilassa. Jos sekä jäähdytysnesteen taso että tuulettimen varoke ovat kunnossa ja valvontasymboli siitä huolimatta syttyy, älä jatka ajamista! Pyydä apua lähimmästä merkkiliikkeestä. Jäähdytysnesteen lämpötila liian korkea Kun jäähdytysnesteen lämpötila on liian korkea, valvontasymboli syttyy ja mittariston näytössä esitetään seuraavaa ohjetta. Engine overheat. Stop! Owner's manual! ENGINE OVERHEAT STOP Pysäytä auto ja sammuta moottori. Odota, kunnes jäähdytysnesteen lämpömittarin osoitin on taas normaalikäytön alueella» Sivu 12. Jatka ajamista vasta valvontasymbolin sammuttua. 22 Käyttö

26 Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 59. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Noudata varovaisuutta, kun avaat jäähdytysjärjestelmän paisuntasäiliön kannen. Kuumassa moottorissa jäähdytysjärjestelmä on paineen alainen, jolloin palovammat ovat vaarana! Anna sen takia moottorin jäähtyä, ennen kuin avaat paisuntasäiliön kannen. Älä koske jäähdytystuulettimeen. Jäähdytystuuletin voi kytkeytyä yllättäen, vaikka virta on katkaistuna. Moottoriöljyn paine Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Kun valvontasymboli vilkkuu, moottoriöljyn paine on liian matala. Mittariston näytössä näytetään seuraava ohje. Oil pressure: Stop! Owner's manual! STOP VEHICLE OIL PRESSURE Pysäytä auto, sammuta moottori ja tarkasta moottoriöljytaso» Sivu 211, Öljytason tarkastus. Jos valvontasymboli vilkkuu, älä jatka ajamista, vaikka öljytaso on oikea! Älä käytä moottoria edes joutokäynnillä. Pyydä apua lähimmästä merkkiliikkeestä. Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 59. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Moottoriöljytaso Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Moottoriöljytaso liian matala Palava valvontasymboli ja tarkoittaa sitä, että moottoriöljytaso on liian matala. Mittariston näytössä näytetään seuraava ohje. Oil level: top up oil! TOP UP OIL Pysäytä auto, sammuta moottori ja tarkasta moottoriöljytaso» Sivu 211. Jos konepeltiä pidetään auki yli 30 sekuntia, valvontasymboli sammuu. Jos moottoriöljyä ei lisätä, valvontasymboli syttyy uudelleen noin 100 km:n ajon jälkeen. Moottoriöljytaso liian korkea Palava valvontasymboli ja yhdessä seuraavan näyttöön tulevan viestin kanssa tarkoittavat, että moottoriöljytaso on liian korkea. Reduce oil level! OIL LEVEL TOO HIGH Pysäytä auto, sammuta moottori ja tarkasta moottoriöljytaso» Sivu 211. Moottoriöljytason anturi Palava valvontasymboli ja yhdessä seuraavan näyttöön tulevan viestin kanssa tarkoittavat, että moottoriöljytason anturissa on vikaa. Oil sensor: Workshop! OIL SENSOR WORKSHOP Pyydä heti apua lähimmästä merkkiliikkeestä. Jos olosuhteiden takia moottoriöljyn lisääminen ei ole mahdollista, älä jatka ajamista! Pysäytä moottori ja käänny ammattikorjaamon puoleen. Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 59. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Mittarit ja merkkivalot 23

27 Lamppuvika Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Valvontasymboli syttyy, kun lamppu on viallinen. Mittariston näytössä näytetään esim. seuraava ohje. Check right dipped headlight beam! DIPPED HEADLIGHT CHECK RIGHT Hiukkassuodatin (dieselmoottori) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Hiukkassuodatin suodattaa nokihiukkaset pakokaasusta. Noki kerääntyy hiukkassuodattimeen, jossa se poltetaan pois säännöllisin väliajoin. Kun valvontasymboli palaa, suodattimessa on karstaa. Hiukkassuodatin puhdistetaan liikenneolosuhteiden niin salliessa» ajamalla vähintään 15 minuuttia tai valvontasymbolin sammumiseen saakka seuraavalla tavalla. 4. tai 5. vaihteella (automaattivaihteisto: asetus D/S). Ajonopeus vähintään 70 km/h. Moottorin käyntinopeus välillä /min. Kun suodatin on puhdistettu, valvontasymboli sammuu. Jos hiukkassuodatin ei puhdistu kunnolla, valvontasymboli ei sammu ja merkkivalo alkaa vilkkua. Mittariston näytössä näytetään seuraava viesti. Diesel particulate filter: owner's manual! DIESEL PM FILTER OWNER MANUAL Pyydä heti apua lähimmästä merkkiliikkeestä. Hiukkassuodattimen lämpötila nousee hyvin korkeaksi. Siksi autoa ei pidä pysäköidä sellaiseen paikkaan, jossa kuuma hiukkassuodatin voi joutua kuivan ruohon tai muun palavan materiaalin kanssa kosketukseen - tulipalovaara! Sovita ajonopeutesi aina sään, tien, maaston ja liikenneolojen mukaan. Noudata kuitenkin kansallisia liikennesääntöjä merkkivalojen osoittamista suosituksista huolimatta. VAROITUS Niin kauan kuin valvontasymboli palaa, polttoaineen kulutus on suurempi ja tietyissä oloissa saattaa myös moottorin teho olla pienempi. Jos käytetään dieselpolttoainetta, jonka rikkipitoisuus on suuri, hiukkassuodattimen käyttöikä voi lyhentyä huomattavasti. Kysy ŠKODA-merkkiliikkeestä, missä maissa dieselpolttoaineessa käytetään korotettuja rikkipitoisuuksia. Suosittelemme välttämään jatkuvasti vain lyhyitä ajomatkoja. Näin edistetään nokihiukkasten palamista hiukkassuodattimessa. Jos moottori sammutetaan suodattimen puhdistamisen aikana tai heti sen jälkeen, tuuletin saattaa pyöriä itsestään vielä muutaman minuutin ajan. Lasinpesunestetaso Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Valvontasymboli syttyy, kun lasinpesunestetaso on liian matala. Mittariston näytössä näytetään seuraava ohje. Top up washer fluid! WASHER FLUID PLEASE TOP UP Lisää nestettä» Sivu 209, Lasinpesulaite. 24 Käyttö

28 Varapolttoaine Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Kun valvontasymboli syttyy, polttoainesäiliössä on alle 7 litraa polttoainetta. Mittariston näytössä näytetään seuraava ohje. Please refuel. Range:... km PLEASE REFUEL Lisäksi kuuluu varoitusääni. Näytössä oleva ohje sammuu, kun tankkauksen jälkeen on ajettu lyhyen matkaa. Kaukovalojen ohjaustoiminto Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Valvontasymboli palaa kaukovalojen ohjaustoiminnon ollessa aktivoituna. Lisäinformaatioita» Sivu 57, Kaukovalojen ohjaustoiminto. Vettä polttoainesuodattimessa (dieselmoottori) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Vedenerottimella varustettu polttoainesuodatin suodattaa lian ja veden polttoaineesta. Jos vedenerottimessa on liian paljon vettä, seuraavat tiedot tulevat mittariston näyttöön. MAXI-DOT-näyttö Valvontasymboli syttyy. Vettä polttoainesuodattimessa (Vettä polttoainesuodattimessa). Owner's manual! (Tarkasta turvalukko! Käsikirja!) Segmenttinäyttö VETTÄ POLTTOAINESUODATTIMESSA (VETTÄ POLTTOAINESUODATTIMES- SA) VAROITUS Pyydä heti apua lähimmästä merkkiliikkeestä. START-STOP-järjestelmä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Valvontasymbolit ilmaisevat START-STOP-järjestelmän tilaa. Lisäinformaatioita» Sivu 154, START-STOP. Liukkaan tien varoitus Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 21. Valvontasymboli huomauttaa liukkaan kelin aiheuttamasta vaarasta. Lisäinformaatioita» Sivu 27, Ulkolämpötila. Mittarit ja merkkivalot 25
