1 SIMPLY CLEVER ŠKODA Octavia Käyttöohjekirja

2 Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Huomautus Tavallinen Ohje antaa tärkeitä tietoja auton käytöstä. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käyttöohjekirjan lopussa auttavat löytämään toivotun informaation. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Yksiköt Arvot ilmoitetaan metrijärjestelmässä. Merkkien selitys Ilmoittaa viittausta kappaleeseen, joka sisältää luvun aiheeseen liittyviä tärkeitä tietoja tai turvallisuusohjeita. Ilmoittaa kappaleen loppua. Ilmoittaa kappaleen jatkumista seuraavalle sivulle. Ilmoittaa tilanteita, joiden yhteydessä auto on pysäytettävä mahdollisimman pian. Ilmoittaa rekisteröityä tavaramerkkiä. Ilmoittaa informaationäyttöä. Ilmoittaa segmenttinäyttöä. Ohjeet Tärkeimmät ohjeet ovat tunnistettavissa -otsikosta. Nämä ohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. VAROITUS Varoitus-ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Ympäristöohje Ympäristö-ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttoaineen kulutuksen vähentämiseen.

3 Johdanto Olet valinnut ŠKODAN sydämelliset kiitokset luottamuksesta. Sinulla on nyt auto, jossa on uusinta tekniikkaa ja runsaasti varusteita. Uuden käyttöperiaatteen mukaisesti voit Infotainment-järjestelmän avulla suorittaa ajoneuvon säätöjä sekä käyttää keskitetysti elektronisia laitteita. Lue nämä käyttöohjeet sekä Infotainment-käyttöohjeet huolellisesti, sillä näissä ohjeissa esitetyt toimintatavat ovat edellytys auton asianmukaiselle käytölle. Ota auton käytössä huomioon kansallisten lakien määräykset. Käänny autoasi koskevien mahdollisten kysymysten osalta ŠKODA-merkkiliikkeen puoleen. Toivomme, että nautit ajamisesta ŠKODA-autollasi ja hyvää matkaa. Julkaisuja ŠKODA AUTO a.s. (Jäljempänä vain ŠKODA tai valmistaja)

4 Auton asiakirjat Auton asiakirjoihin kuuluvat tämä käyttöohje, huoltovihko ja esite nimeltään Ohjeita matkalle. Sitäpaitsi mukana voi olla automallin ja varustuksen mukaan muita ohjeita ja lisätietoja (esim. Infotainment-radion käyttöohje). Jos jokin edellä mainituista julkaisuista puuttuu, käänny ŠKODA-merkkiliikkeen puoleen. Termit Käyttöohjeissa käytetään seuraavia auton huoltoon liittyviä termejä. Merkkihuolto yritys, joka on erikoistunut ŠKODA-ajoneuvojen ammattimaiseen huoltoon ŠKODA-huoltokumppani yritys, jolla on sopimus Skoda Auto a.s.:n kanssa ŠKODA-ajoneuvojen huoltotöistä ŠKODA-merkkiliike - yritys, jolla on sopimus Skoda Auto a.s.:n kanssa ŠKODAtuotemerkin tuotteiden myynnistä tai niiden huoltamisesta, ja tarvittaessa molempien toimien suorittamisesta Käyttöohjekirja Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Näin ollen sinun autossasi ei välttämättä ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Autosi varustetaso perustuu tekemääsi kauppasopimukseen. Lisätietoja saat ŠKODA-merkkiliikkeestä, josta olet ostanut auton. Tässä käyttöohjekirjassa kuvataan erilaisia elektronisia toimintoja ja järjestelmiä. Näiden elektronisten toimintojen ja järjestelmien asetuksia koskevat ohjeet ovat Infotainment-radion tai Infotainment-navigointijärjestelmän käyttöohjekirjassa. Kuvat voivat poiketa autostasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi informaatioksi. Huoltovihko: sisältää auton tietoja mukaan lukien tiedot suoritetuista huoltotöistä; on tarkoitettu huollon asiakirjoja varten; on tarkoitettu Škoda Ajoturvaa koskevia merkintöjä varten (koskee vain joitakin maita); toimii takuutodistuksena ŠKODA-merkkiliikkeestä, josta auto on ostettu. Kun viet autosi huoltoon, ota huoltovihko mukaan. Jos huoltovihko on kadonnut tai huonokuntoinen, käänny sen huoltoliikkeen puoleen, jossa autosi säännöllisesti huolletaan. Sieltä voit pyytää uuden huoltovihon, johon on vahvistettu merkkiliikkeessä aikaisemmin tehdyt huoltotyöt. Ohjeita matkalle Tämä esite sisältää joidenkin maiden tärkeitä puhelinnumeroja sekä ŠKODA-maahantuojien ja merkkiliikkeiden osoitteet ja puhelinnumerot.

5 Sisällysluettelo Käytetyt lyhenteet Käyttö Ohjaamo 7 Yleistä 6 Mittarit ja merkkivalot 9 Mittaristo 9 Merkkivalot 14 Valvontasymbolit näytössä 20 Informaatiojärjestelmä 24 Ajoinformaatiojärjestelmä 24 Ajotiedot (monitoiminäyttö) 27 Lukituksen avaus ja avaaminen 31 Lukitus ja lukituksen avaus 31 KESSY 37 Murtohälytin 37 Tavaratilan ovi 39 Sähkötoiminen tavaratilan luukku (Octavia Combi) 40 Sähkötoimiset lasinnostimet 43 Lasikatto tai kattoluukku (Octavia) 45 Lasikatto tai kattoluukku (Octavia Combi) 47 Valot ja näkeminen 49 Valot 49 Sisävalot 56 Näkyvyys 58 Tuulilasinpyyhin ja -pesin 59 Taustapeili 61 Istuimet ja käytännöllinen varustus 65 Istuinten säätäminen 65 Istuintoiminnot 69 Käytännöllinen varustus 72 Tavaratila 82 Säädettävä välipohja tavaratilassa 91 Verkkoväliseinä (Octavia Combi) 93 Kattoteline 95 Lämmitys ja ilmastointilaite 97 Lämmitys, tuuletus, jäähdytys 97 Lämmitys 99 Ilmastointilaite (käsisäätöinen ilmastointilaite) 101 Climatronic (automaattinen ilmastointilaite) 103 Lisälämmitys (seisontalämmitys ja -tuuletus) 106 Ajaminen Liikkeellelähtö ja ajaminen 109 Ohjaus 109 Käynnistä ja sammuta moottori avaimella 110 Käynnistä moottori ja sammuta - KESSY 112 Jarrut 115 Käsin vaihtaminen ja polkimet 116 Automaattivaihteisto 117 Sisäänajo 120 Taloudellinen ja ympäristöystävällinen ajaminen 121 Auton vaurioiden välttäminen 125 Ajaminen ulkomailla 126 Avustinjärjestelmät 128 Jarruja tukevat järjestelmät 128 Pysäköintitutka 131 Pysäköintiavustin 133 Vakionopeudensäädin 137 Automaattinen etäisyydensäätö (ACC) 139 Ympäristön valvontajärjestelmä (Front Assist) 145 START-STOP 149 Ajotapa 151 Ennakoiva matkustajasuojajärjestelmä 153 Kaistanpitoavustin (Lane Assist) 154 Liikennemerkkien tunnistus 156 Väsymisentunnistus (Taukosuositus) 158 Perävaunun vetäminen 160 Vetokoukku 160 Perävaunu 163 Käyttö Passiivinen turvallisuus 166 Yleisiä ohjeita 166 Oikea ajoasento 167 Turvavyöt 170 Turvavöiden käyttö 170 Automaattiset turvavyörullat ja turvavyönkiristimet 173 Turvatyynyjärjestelmä 174 Turvatyynyjärjestelmän esittely 174 Turvatyynyn yleiskuvaus 175 Turvatyynyjen kytkeminen pois toiminnasta 179 Lasten turvallinen kuljettaminen 181 Lastenistuin 181 Kiinnitysjärjestelmät 183 Käyttövihjeitä Auton hoito ja puhdistus 186 Auton pesu 186 Ajoneuvon hoito ulkona 187 Sisätilan hoito 190 Mukautukset, korjaukset ja tekniset muutokset 193 Tarkastaminen ja täyttäminen 196 Polttoaine 196 Moottoritilat 198 Moottoriöljy 202 Jäähdytysneste 204 Sisällysluettelo 3

6 Jarruneste 206 Auton akku 207 Pyörät 211 Vanteet ja renkaat 211 Talvikäyttö 217 Ongelmatilanteet Hätävarusteet ja ongelmatilanteet 218 Hätävarusteet 218 Pyörän vaihto 219 Renkaan korjaus 223 Apukäynnistys 225 Auton hinaaminen 226 Kauko-ohjaus 229 Lukituksen avaamisen/lukitsemisen varatoiminta 230 Lasinpyyhkimien sulkien vaihtaminen uusiin 232 Varokkeet ja hehkulamput 233 Sulakkeet 233 Hehkulamput 237 Tekniset tiedot Tekniset tiedot 243 Auton tiedot 243 Aakkosellinen hakemisto 4 Sisällysluettelo

7 Käytetyt lyhenteet Lyhenne 1/min ABS ACC AFS ASR CO 2 g/km DPF DSG DSR EDS EPC ESC HBA HHC kw MG N1 Nm TDI CR TSA Merkitys Moottorin käyntinopeus kierrosta minuutissa Lukkiutumaton jarrujärjestelmä Automaattinen etäisyydensäätö Kaarreajovalot Luistonrajoitin Pakokaasujen hiilodioksidimäärä ajokilometriä kohti Hiukkassuodatin Automaattinen kaksoiskytkentävaihteisto Aktiivinen ohjauksen avustin Sähköinen tasauspyörästön lukitus Moottorielektroniikan tarkistus Ajonvakautusjärjestelmä Jarruavustin Mäkilähtöavustin Kilowatti, moottorin tehon mittayksikkö Käsivaihteisto yksinomaan tai pääasiassa tavaroiden kuljettamiseen suunniteltu jakeluauto Newtonmetri, moottorin vääntömomentin mittayksikkö Dieselmoottori, jossa turboahdin ja polttoaineen yhteispaineruiskutus (common-rail) Yhdistelmän vakautin TSI Bensiinimoottori turboahtimella ja suorasuihkutuksella Käytetyt lyhenteet 5

8 Kuva 1 Ohjaamo 6 Käyttö

9 Käyttö Ohjaamo Yleistä Sähkötoimiset lasinnostimet 43 Oven kahva kuljettajan puolella 36 Sähköisen ulkopeilin säädin 63 Ilmasuutin kuljettajan puolella 98 Käyttövipu: Suuntavalot, kaukovalot ja seisontavalot, valomerkki 51 Vakionopeudensäädin 137 Valikon avustajien kutsu 26 Ohjauspyörä jossa on: äänitorvi kuljettajan turvatyyny näppäimet Infotainment-käyttöä varten» Infotainment-käyttöohjekirja, 175 kappale Laitteen käyttö Mittaristo 9 Käyttövipu: Tuulilasinpyyhkimien ja -pesimen katkaisin 59 Monitoiminäyttö 27 Informaationäyttö 26 Ilmasuuttimet kojelaudan keskiosassa 98 Infotainment» Infotainment-radion ja navigaattorin käyttöohjekirja Utumatkustajan turvatyynyn poiskytkennän merkkivalo 179 Hälytysvilkkujen painike 55 Sisäpeili 62 Tavaralokero etumatkustajan puolella 78 Etumatkustajan etuturvatyyny 175 CD/DVD-levyasema ja muistikorttipaikka (etumatkustajan puolella lokerossa)» Infotainment-radion tai navigaattorin käyttöohjekirja Ilmasuutin etumatkustajan puolella Etumatkustajan etuturvatyynyn poiskytkennän avainkatkaisin (etumatkustajan puolella kojelaudan lokerossa) 179 Oven kahva etumatkustajan puolella 36 Sähkötoiminen ikkunannostin etumatkustajan ovessa 44 Valokatkaisija 49 Tavaralokero kuljettajan puolella 73 Varokerasia (kuljettajan puolen tavaralokeron takana) 234 Konepellin avauskahva 200 Automaattisen etäisyydensäädön ohjausvipu 142 Ohjauspyörän säätövipu 109 Virtalukko 111 Polkimet 117 Hansikaslokero/puhelinkotelo» Infotainment-käyttöohjekirja, kappale puhelinkotelo Seisontajarrun kahva 116 Varustuksen mukaan: Vaihdetanko (käsivaihteisto) 116 Vaihteenvalitsin (automaattivaihteisto) 118 Varustuksen mukaan: Lämmityslaitteen käyttö 99 Ilmastointilaitteen käyttö 101 Käyttö Climatronic-järjestelmälle 103 Varustuksen mukaan: 12 voltin pistorasia 76 Savukkeensytytin 75 Palkki, jossa painikkeita varustuksen mukaan: Keskuslukitus 35 START-STOP 149 Luistonrajoitin TC 129 Ajonvakautusjärjestelmä ESC 128 Ajotavan valinta 151 Pysäköintiavustin 133 Peruutustutka 131 Rengaspaineen kalibrointi 214 Varustuksen mukaan: USB/AUX-tulo» Infotainment-käyttöohjekirja, kappale USB/ AUX-tulot MEDIA IN -tulo» Infotainment-käyttöohjekirja, kappale MEDIA IN -tulo Ohjaamo 7

10 Huomautus Oikeanpuoleisella ohjauksella varustetuissa autoissa hallintalaitteiden järjestys poikkeaa kuvatusta järjestyksestä osittain» Kuva 1. Symbolit vastaavat kuitenkin yksittäisiä laitteita. 8 Käyttö

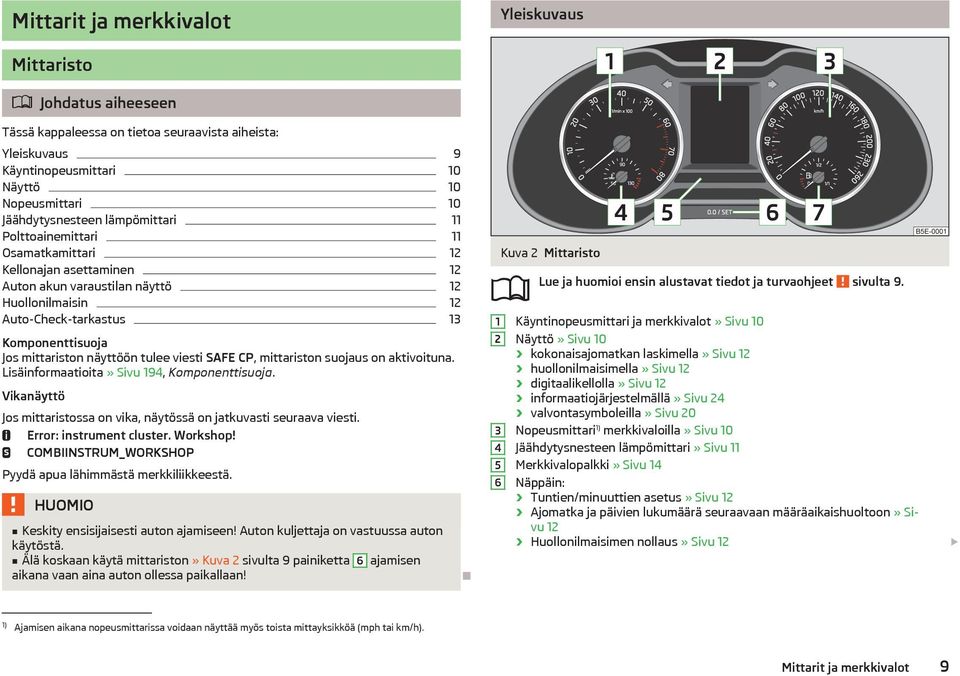

11 Mittarit ja merkkivalot Yleiskuvaus Mittaristo Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Yleiskuvaus 9 Käyntinopeusmittari 10 Näyttö 10 Nopeusmittari 10 Jäähdytysnesteen lämpömittari 11 Polttoainemittari 11 Osamatkamittari 12 Kellonajan asettaminen 12 Auton akun varaustilan näyttö 12 Huollonilmaisin 12 Auto-Check-tarkastus 13 Komponenttisuoja Jos mittariston näyttöön tulee viesti SAFE CP, mittariston suojaus on aktivoituna. Lisäinformaatioita» Sivu 194, Komponenttisuoja. Vikanäyttö Jos mittaristossa on vika, näytössä on jatkuvasti seuraava viesti. Error: instrument cluster. Workshop! COMBIINSTRUM_WORKSHOP Pyydä apua lähimmästä merkkiliikkeestä. Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa auton käytöstä. Älä koskaan käytä mittariston» Kuva 2 sivulta 9 painiketta 6 ajamisen aikana vaan aina auton ollessa paikallaan! Kuva 2 Mittaristo Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Käyntinopeusmittari ja merkkivalot» Sivu 10 Näyttö» Sivu 10 kokonaisajomatkan laskimella» Sivu 12 huollonilmaisimella» Sivu 12 digitaalikellolla» Sivu 12 informaatiojärjestelmällä» Sivu 24 valvontasymboleilla» Sivu 20 Nopeusmittari 1) merkkivaloilla» Sivu 10 Jäähdytysnesteen lämpömittari» Sivu 11 Merkkivalopalkki» Sivu 14 Näppäin: Tuntien/minuuttien asetus» Sivu 12 Ajomatka ja päivien lukumäärä seuraavaan määräaikaishuoltoon» Sivu 12 Huollonilmaisimen nollaus» Sivu 12 1) Ajamisen aikana nopeusmittarissa voidaan näyttää myös toista mittayksikköä (mph tai km/h). Mittarit ja merkkivalot 9

12 7 Osamatkamittarin nollaus» Sivu 12 Varaustilan näyttö» Sivu 12 Polttoainemittari» Sivu 11 Näyttö Käyntinopeusmittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Käyntinopeusmittarin asteikon 1» Kuva 2 sivulta 9 punaisella alueella järjestelmä alkaa rajoittaa moottorin käyntinopeutta. Järjestelmä rajoittaa käyntinopeuden turvalliselle alueelle. Ennen tämän alueen saavuttamista täytyy vaihtaa seuraavalle suuremmalle vaihteelle tai siirtää automaattivaihteiston vaihteenvalitsin asentoon D. Moottorin liian pienen tai liian suuren käyntinopeuden välttämiseksi tulee huomioida vaihdesuositus» Sivu 25. Ympäristöohje Oikea-aikaisella vaihtamisella suuremmalle vaihteelle on seuraavia etuja. Se auttaa vähentämään polttoaineen kulutusta. Se vähentää käytöstä aiheutuvaa melua. Se vähentää haittoja ympäristölle. Se säästää moottoria ja pidentää moottorin käyttöikää. Kuva 3 Näyttötyypit Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Mittaristoa voi käyttää seuraavien näyttötyyppien avulla» Kuva 3. Segmenttinäyttö ilman monitoiminäyttöä Segmenttinäyttö monitoiminäytön kanssa Mustavalkoinen informaationäyttö Värillinen informaationäyttö Nopeusmittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Varoitus nopeuden ylityksestä Kun 120 km/h nopeus ylitetään, kuuluu varoitusääni 1). Kun nopeus laskee pienemmäksi kuin 120 km/h, lakkaa varoitusääni kuulumasta. 1) Toiminto koskee vain joitakin maita. 10 Käyttö

13 Jäähdytysnesteen lämpömittari Polttoainemittari Kuva 4 Jäähdytysnesteen lämpömittari Kuva 5 Polttoainemittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Jäähdytysnesteen lämpömittari» Kuva 4 toimii vain virta kytkettynä. Kylmä alue Jos osoitin on asteikon vasemmalla alueella, moottori ei ole vielä saavuttanut normaalia käyntilämpötilaansa. Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Näin estetään mahdolliset moottorivauriot. Käyttöalue Moottori on saavuttanut käyttölämpötilansa, kun osoitin on siirtynyt asteikon keskialueelle. Suurella moottorin kuormituksella tai korkean ulkolämpötilan vallitessa osoitin voi vielä siirtyä hieman oikealle. Korkean lämpötilan alue Kun osoitin siirtyy asteikon punaiselle alueelle, jäähdytysnesteen lämpötila on liian korkea. Lisäinformaatioita» Sivu 21. VAROITUS Lisävalot ja muut rakennelmat jäähdyttimen säleikön edessä huonontavat jäähdytysnesteen jäähdyttävää vaikutusta. Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Polttoainemittari» Kuva 5 toimii vain virta kytkettynä. Polttoainesäiliön tilavuus on noin 50 litraa. Kun osoitin siirtyy varasäiliön kohdalle (asteikon punainen alue), valvontasymboli» Sivu 23 syttyy. VAROITUS Älä aja koskaan polttoainesäiliötä täysin tyhjäksi! Epäsäännöllinen polttoaineensyöttö voi aiheuttaa sytytyshäiriöitä, mikä vahingoittaa moottorin ja pakokaasujärjestelmän osia. Huomautus Polttoainemittarin sisäpuolella symbolin vieressä oleva nuoli osoittaa polttoaineen täyttöputken paikkaa auton oikeassa kyljessä. Mittarit ja merkkivalot 11

14 Osamatkamittari Kuva 6 Segmenttinäyttö/informaationäyttö Auton akun varaustilan näyttö Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Katkaise virta. Pidä näppäintä 6» Kuva 2 sivulta 9 painettuna, kunnes näytölle tulee teksti Battery status (akun tila) tai BATTERY SOC (akun lataustila). Vapauta näppäin 6, jolloin näytetään auton tämän akun varaustilaa %-arvona. Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Osamatkamittari (trip) Osamatkamittari A» Kuva 6 näyttää ajomatkaa siitä, kun mittarin lukema edellisen kerran nollattiin - näyttötarkkuus 100 m. Osamatkamittarin nollaus Paina lyhyesti näppäintä 6» Kuva 2 sivulta 9. Matkamittari Matkamittari B» Kuva 6 näyttää autolla ajetun kokonaismatkan. Kellonajan asettaminen Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Kytke virta päälle. Paina näppäintä 6» Kuva 2 sivulta 9 ja pidä painettuna, kunnes näytölle tulee teksti Time. Vapauta näppäin 6, jolloin järjestelmä vaihtaa kellonajan asetukseen. Paina näppäintä 6 uudelleen ja aseta tunnit. Odota noin 4 sekuntia, järjestelmä vaihtaa minuuttiasetukseen. Paina näppäintä 6 uudelleen ja aseta minuutit. Kellonaika voidaan asettaa myös Infotainment-järjestelmällä» Infotainmentkäyttohjekirja, kappale Laiteasetukset. Huollonilmaisin Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Viestit ennen huollon määräajan saavuttamista Ennen huollon määräajan saavuttamista näytölle tulee virran päällekytkennän jälkeen symboli sekä seuraava viesti. tai Oil Change in... DAYS OIL CHANGE IN... DAYS Tarkastukset... DAYS INSPECT_IN... DAYS Kilometrimäärä tai päivien määrä seuraavan huoltoon muuttuu 100 km portain tai vastaavasti päivittäin. Viestit saavuttaessa huollon määräaika Kun huollon määräaika saavutetaan, näytölle tulee virran päällekytkennän jälkeen symboli sekä seuraava viesti. tai tai Öljynvaihto nyt! ÖLJYNVAIHTO NYT! Tarkastus nyt! TARKASTA_ NYT 12 Käyttö

15 Öljynvaihto ja tarkastus nyt! ÖLJYNVAIHTO JA TARKASTUS_NYT Ajomatka ja päivien lukumäärä seuraavaan määräaikaishuoltoon Kytke virta päälle. Paina näppäintä 6» Kuva 2 sivulta 9 ja pidä painettuna, kunnes näytölle tulee teksti Service. Vapauta näppäin 6. Näytölle tulee symboli sekä esim. seuraava viesti. SERVICE IN... km OR... DAYS SERVICE IN... km OR... DAYS Huollonilmaisimen nollaus Jos autoosi on asetettu muuttuva huoltoväli ja huollonilmaisin nollataan, muuttuva huoltoväli vaihtuu kiinteäksi. Siksi suosittelemme, että annat vain valtuutetun merkkiliikkeen nollata huoltovälin näytön. Huolto tekee sen järjestelmätesterillä. Nollaus - öljynvaihtohuolto Katkaise virta (KESSY-järjestelmällä varustetun auton kaikki ovet sekä tavaratilan- ja moottoritilan luukut suljetaan). Paina näppäintä 6» Kuva 2 sivulta 9 ja pidä painettuna. Kytke virta päälle, seuraava viesti tulee näkyviin. Nollataanko öljynvaihtohuolto? ÖLJYNVAIHTOHUOLTO Vapauta näppäin 6 ja paina uudelleen. Nollaus - tarkastus Katkaise virta (KESSY-järjestelmällä varustetun auton kaikki ovet sekä tavaratilan- ja moottoritilan luukut suljetaan). Paina näppäintä 6» Kuva 2 sivulta 9 ja pidä painettuna. Kytke virta päälle ja pidä painiketta 6 painettuna, kunnes näyttöön tulee seuraava viesti. Nollataanko tarkastushuolto? TARKASTA_NOLLAUS Vapauta näppäin 6 ja paina uudelleen. VAROITUS Suosittelemme, ettei huollonilmaisinta nollata itse. Muuten on mahdollista saada väärä asetus huollonilmaisimeen ja siten aiheuttaa mahdollisesti häiriöitä autoon. Huomautus Kun akku irrotetaan, huollonilmaisimen arvot pysyvät muistissa. Jos mittaristo vaihdetaan korjaustyön yhteydessä, huollonilmaisimen näyttöön onasetettava oikeat lukemat. Suosittelemme, että annat ŠKODA-merkkihuollon hoitaa nämä työt. Lisätietoja huoltoväleistä,» Huoltovihko, kappale Huoltovälit. Auto-Check-tarkastus Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 9. Virran ollessa kytkettynä autossa tarkastetaan aina yksittäisten järjestelmien tiettyjä toimintoja ja tiloja. Joitakin virheilmoituksia ja muita tietoja näytetään myös monitoimimittariston näytöllä. Joitakin ilmoituksia näytetään samanaikaisesti merkkivalojen» Sivu 14 sekä näytöllä esitettävien valvontasymbolien» Sivu 20 avulla. Niin kauan kuin toimintahäiriöitä ei korjata, ilmoitukset näytetään yhä uudelleen. Ensimmäisen näytön jälkeen kuljettajalle näytetään edelleen symbolia tai ilman ohjetta. Symboli Merkitys Varoitus Vaara Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 55. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Mittarit ja merkkivalot 13

16 Merkkivalot Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Automaattivaihteisto 14 Seisontajarru 15 Jarrujärjestelmä 15 Turvavyön merkkivalo edessä 16 Ohjaustehostin 16 Luistonrajoitin (ASR) 16 Luistonrajoitin (ASR) pois päältä 16 Ajonvakautusjärjestelmä (ESC) 17 Lukkiutumaton jarrujärjestelmä (ABS) 17 Sumutakavalo 17 Pakokaasujen valvontajärjestelmä 17 Hehkutusjärjestelmä (dieselmoottori) 17 Moottorielektroniikan valvonta (bensiinimoottori) 18 Turvallisuusjärjestelmät 18 Rengaspaine 18 Jarrupalan paksuus 18 Kaistanpitoavustin (Lane Assist) 19 Suuntavalot 19 Perävaunun vilkkuvalot 19 Sumuvalot 19 Vakionopeudensäädin 19 Vaihdesalpa 19 Kaukovalot 19 Merkkivalot osoittavat tiettyjen toimintojen hetkellisiä tiloja ja häiriöitä. Muutamien merkkivalojen syttymiseen voi liittyä myös merkkiääni ja mittariston näyttöön tuleva ilmoitus. Kun virta kytketään päälle, muutamat merkkivalot syttyvät lyhyeksi aikaa auton järjestelmien toiminnan tarkastamiseksi. Jos tarkastetut järjestelmät ovat kunnossa, kyseiset merkkivalot sammuvat muutaman sekunnin kuluttua virran päällekytkemisen jälkeen. Joidenkin toimintojen ja järjestelmien tilaa näytetään valvontasymbolien» Sivu 20 avulla. Merkkivalot ovat mittariston seuraavissa kohdisssa» Kuva 2 sivulta 9. Käyntinopeusmittari 1 Nopeusmittari 3 Merkkivalopalkki 5 Syttyvän merkkivalon ja niihin liittyen näyttöön tulevien ilmoitusten ja ohjeiden laiminlyönti voi aiheuttaa vakavia vammoja tai autoon vaurioita. Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 55. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Auton moottoritila on vaarallinen alue. Työskentelyssä moottoritilassa on ehdottomasti huomioitava seuraavat varoitukset» Sivu 198, Moottoritilat. Automaattivaihteisto Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalot osoittavat vikaa tai automaattivaihteiston tilaa. 14 Käyttö

17 Merkkivalo Viesti Merkitys ja toiminta Error: Gearbox. Reverse gear not available. (Virhe. Vaihteisto. Peruutusvaihde ei mahdollinen.) VAIHTEISTOVIRHE, EI PERUUTUSTA Error: Gearbox(Virhe: vaihteisto) VAIHTEISTOVIKA Vaihteisto ylikuumentunut. VAIHTEISTO YLIKUUMENTUNUT Gearbox overheated. Stop! Bordbuch!(Vaihteisto ylikuumentunut. Pysähdy! Ajopäiväkirja!) STOP VEHICLE GEARBOX OVERHEAT(Pysäytä ajoneuvo, vaihteisto ylikuumentunut) Viallinen vaihteisto. Workshop! (työpaja) VIALLINEN VAIHTEISTO, TYÖPAJA Automaattivaihteiston virhe, peruutusvaihdetta ei voi kytkeä päälle. Ota yhteys merkkiliikkeeseen vian korjaamiseksi. Automaattivaihteiston virhe. Ota yhteys merkkiliikkeeseen vian korjaamiseksi. Automaattivaihteiston kytkimen lämpötila on liian korkea. älä jatka! Pysäytä auto, sammuta moottori ja odota, kunnes merkkivalo sammuu - vaihteiston vaurioitumisvaara! Lampun sammumisen jälkeen matkaa voi jatkaa. Jos merkkivalo ei sammu, älä jatka ajamista. Pyydä apua lähimmästä merkkiliikkeestä. Automaattivaihteiston kytkimen lämpötila on liian korkea. älä jatka! Pysäytä auto, sammuta moottori ja odota, kunnes merkkivalo sammuu - vaihteiston vaurioitumisvaara! Jos merkkivalo ei sammu, älä jatka ajamista. Pyydä apua lähimmästä merkkiliikkeestä. Automaattivaihteiston virhe. Ota yhteys merkkiliikkeeseen vian korjaamiseksi. Seisontajarru Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo palaa, kun seisontajarru on tiukattuna. Jos seisontajarrun ollessa päällä ajetaan yli 5 km/h nopeudella, kuuluu merkkiääni. Mittariston näytössä näytetään seuraava ohje. Release the handbrake! RELEASE HANDBRAKE Jarrujärjestelmä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun merkkivalo syttyy, jarrulaitteistossa on liian vähän jarrunestettä. Mittariston näytössä näytetään seuraava viesti. Brake fluid: owner's manual! BRAKE FLUID PLEASE CHECK Pysäytä auto, sammuta moottori ja tarkasta jarrunestetaso» Sivu 206». Jos merkkivalo syttyy samanaikaisesti merkkivalon kanssa, autossa on ABShäiriö. Kun merkkivalo palaa yhdessä merkkivalon» Sivu 17, Lukkiutumaton jarrujärjestelmä (ABS) kanssa, älä jatka ajamista! Pyydä apua lähimmästä merkkiliikkeestä. Jarrujärjestelmän häiriö voi pidentää auton jarrutusmatkaa - onnettomuuden vaara! Mittarit ja merkkivalot 15

18 Turvavyön merkkivalo edessä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun sytytysvirta on kytketty, palaa merkkivalo muistuttaen, että kuljettajan tai etumatkustajan on kiinnitettävä turvavyö. Merkkivalo sammuu, kun kuljettaja tai etumatkustaja on kiinnittänyt turvavyön. Jos kuljettaja tai etumatkustaja ei ole kiinnittänyt turvavyötä auton nopeuden ollessa yli 30 km/h, merkkivalo vilkkuu ja samalla kuuluu jatkuva varoitusääni. Jos turvavyötä ei kiinnitetä noin 2 minuutin kuluessa, varoitusääni lakkaa, mutta merkkivalo jää palamaan. Lisäinformaatioita» Sivu 170, Turvavyöt. Ohjaustehostin Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Jos merkkivalo palaa, ohjaustehostin on osittain viallinen ja tarvittava ohjausvoima voi olla suurempi. Pyydä apua lähimmästä merkkiliikkeestä. Jos merkkivalo palaa, ohjaustehostin on kokonaan epäkunnossa ja poissa toiminnasta (huomattavasti suurempi ohjausvoima). Pyydä apua lähimmästä merkkiliikkeestä. Lisäinformaatioita» Sivu 110. Huomautus Jos auton akun kytkentä on ollut irrotettuna ja ne kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo palamaan. Lyhyen ajomatkan jälkeen merkkivalon pitää sammua. Jos moottorin uuden käynnistyksen ja lyhyen ajon jälkeen keltainen merkkivalo ei sammu, ota yhteys merkkiliikkeeseen vian korjaamiseksi. Luistonrajoitin (ASR) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Jos autosi on varustettu ESC-järjestelmällä, siihen on integroitu ASR» Sivu 128. Kun merkkivalo vilkkuu, ASR on toiminnassa. Kun merkkivalo palaa, ASR-järjestelmässä on vikaa. Mittariston näytössä näytetään seuraava viesti. Error: traction control ASR ERROR Pyydä apua lähimmästä merkkiliikkeestä. Jos merkkivalo syttyy moottorin käynnistymisen jälkeen, ASR-järjestelmä voi olla kytketty pois toiminnasta teknisistä syistä. Kytke virta pois ja takaisin päälle. Jos merkkivalo ei syty moottorin uudelleenkäynnistämisen jälkeen, ASR-järjestelmä on taas toimintakuntoinen. Lisäinformaatioita» Sivu 128 tai» Sivu 129, Luistonrajoitin (ASR). Huomautus Jos auton akun kytkentä on ollut irrotettuna ja ne kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo palamaan. Jos merkkivalo ei sammu lyhyen ajomatkan jälkeen, järjestelmässä on häiriö. Pyydä apua lähimmästä merkkiliikkeestä. Luistonrajoitin (ASR) pois päältä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Jos merkkivalo syttyy, ASR-järjestelmä on pois päältä. Mittariston näytössä näytetään seuraava viesti. Traction control (ASR) deactivated. ASR OFF Lisäinformaatioita» Sivu 129, Luistonrajoitin (ASR). 16 Käyttö

19 Ajonvakautusjärjestelmä (ESC) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun merkkivalo vilkkuu, ESC-järjestelmä on toiminnassa. Kun merkkivalo palaa, ESC-järjestelmässä on vikaa. Mittariston näytössä näytetään seuraava viesti. Error: stabilisation control (ESC) ESC ERROR Pyydä apua lähimmästä merkkiliikkeestä. Jos merkkivalo syttyy moottorin käynnistymisen jälkeen, ESC-järjestelmä voi olla kytketty pois toiminnasta teknisistä syistä. Kytke virta pois ja takaisin päälle. Jos merkkivalo ei syty moottorin uudelleenkäynnistämisen jälkeen, ESC-järjestelmä on taas toimintakuntoinen. Lisäinformaatioita» Sivu 128, Ajonvakautusjärjestelmä (ESC). Huomautus Jos auton akun kytkentä on ollut irrotettuna ja ne kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo palamaan. Jos merkkivalo ei sammu lyhyen ajomatkan jälkeen, järjestelmässä on häiriö. Pyydä apua lähimmästä merkkiliikkeestä. Lukkiutumaton jarrujärjestelmä (ABS) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun merkkivalo palaa, ABS-järjestelmässä on vikaa. Mittariston näytössä näytetään seuraava viesti. Error: ABS ABS ERROR Jarrutus tapahtuu vain jarrulaitteistolla ilman ABS-järjestelmää. Pyydä apua lähimmästä merkkiliikkeestä. Lisäinformaatioita» Sivu 129, Lukkiutumaton jarrujärjestelmä (ABS). Kun merkkivalo palaa yhdessä merkkivalon kanssa, älä jatka ajamista! Pyydä apua lähimmästä merkkiliikkeestä. Jarrulaitteiden tai ABS-järjestelmän häiriö voi pidentää auton jarrutusmatkaa - onnettomuusvaara! Sumutakavalo Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo palaa takasumuvalon ollessa kytkettynä. Lisäinformaatioita» Sivu 54. Pakokaasujen valvontajärjestelmä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun merkkivalo palaa, pakokaasujärjestelmässä on vikaa. Järjestelmä mahdollistaa ajamisen varakäytöllä. Pyydä apua lähimmästä merkkiliikkeestä. Hehkutusjärjestelmä (dieselmoottori) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo palaa, kun virta kytketään. Merkkivalon sammumisen jälkeen moottorin voi heti käynnistää. Jos merkkivalo ei sammu tai palaa pitkään, on hehkutusjärjestelmässä vika. Jos merkkivalo alkaa vilkkua ajon aikana, moottorin ohjausjärjestelmässä on vikaa. Järjestelmä mahdollistaa ajamisen varakäytöllä. Pyydä apua lähimmästä merkkiliikkeestä. Mittarit ja merkkivalot 17

20 Moottorielektroniikan valvonta (bensiinimoottori) Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Kun merkkivalo palaa, moottorinohjauksessa on vikaa. Järjestelmä mahdollistaa ajamisen varakäytöllä. Pyydä apua lähimmästä merkkiliikkeestä. Turvallisuusjärjestelmät Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Vika turvatyynyjärjestelmässä Kun merkkivalo palaa ja mittariston näytössä näkyy seuraava viesti, on vika turvatyynyjärjestelmässä. Error: airbag AIRBAG ERROR Turvatyynyjärjestelmän toimintavalmiutta valvotaan automaattisesti myös silloin, kun yksi turvatyyny on pois kytkettynä. Jokin turvatyynyistä tai turvavyönkiristimistä on kytketty pois toiminnasta järjestelmätesterillä Merkkivalo palaa sytytysvirran kytkemisen jälkeen noin 4 s ja vilkkuu lopuksi vielä 12 sekunnin välein. Mittariston näytössä näytetään seuraava viesti. Airbag/belt tensioner deactivated. AIRBAG/BELT TENSIONER OFF Etumatkustajan turvatyyny on kytketty pois toiminnasta avainkatkaisimella Merkkivalo palaa sytytysvirran kytkemisen jälkeen noin 4 sekuntia. Kojelaudan keskiosassa oleva tekstimerkkivalo syttyy virran kytkemisen jälkeen» Sivu 179. Ennakoiva matkustajasuoja Kun merkkivalo palaa ja mittariston näytössä näkyy yksi seuraavista viesteistä, kuljettajan ja etumatkustajan turvavyöt täytyy vaihtaa. Pyydä apua lähimmästä merkkiliikkeestä. tai ProActive passenger protection not available. ENNAKOIVA MATKUSTAJASUOJA EI OLE KÄYTETTÄVISSÄ ProActive passenger protection: funct. restricted. ENNAKOIVA MATKUSTAJASUOJA RAJOITETTU Jos turvajärjestelmässä on häiriö, vie auto viipymättä merkkiliikkeeseen tarkastusta varten. Muutoin on vaara, että järjestelmät eivät laukea onnettomuudessa. Rengaspaine Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Merkkivalo syttyy, jos jonkun renkaan paine on laskenut huomattavasti. Tarkasta kaikkien renkaiden paineet ja tarvittaessa korjaa» Sivu 211. Lisäksi kuuluu varoitusääni. Kun merkkivalo vilkkuu, järjestelmässä on vikaa. Pyydä apua lähimmästä merkkiliikkeestä. Lisäinformaatioita» Sivu 214, Rengasvalvontanäyttö. Huomautus Jos auton akun kytkentä on ollut irrotettuna ja ne kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo palamaan. Jos merkkivalo ei sammu lyhyen ajomatkan jälkeen, järjestelmässä on häiriö. Pyydä apua lähimmästä merkkiliikkeestä. Jarrupalan paksuus Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulta 14. Jos merkkivalo syttyy, jarrupalat ovat kuluneet. 18 Käyttö
