1 SIMPLY CLEVER ŠKODA Octavia Käyttöohjekirja

2 Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käyttöohjekirjan lopussa auttavat löytämään toivotun informaation. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Yksiköt Arvot ilmoitetaan metrijärjestelmässä. Merkkien selitys Ilmoittaa viittausta kappaleeseen, joka sisältää luvun aiheeseen liittyviä tärkeitä tietoja tai turvallisuusohjeita. Ilmoittaa kappaleen loppua. Ilmoittaa kappaleen jatkumista seuraavalle sivulle. Ilmoittaa tilanteita, joiden yhteydessä auto on pysäytettävä mahdollisimman pian. Ilmoittaa rekisteröityä tavaramerkkiä. Ohjeet Tärkeimmät ohjeet ovat tunnistettavissa -otsikosta. Nämä ohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. VAROITUS Varoitus-ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Ympäristöohje Ympäristö-ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttoaineen kulutuksen vähentämiseen. Tavallinen Ohje antaa tärkeitä tietoja auton käytöstä.

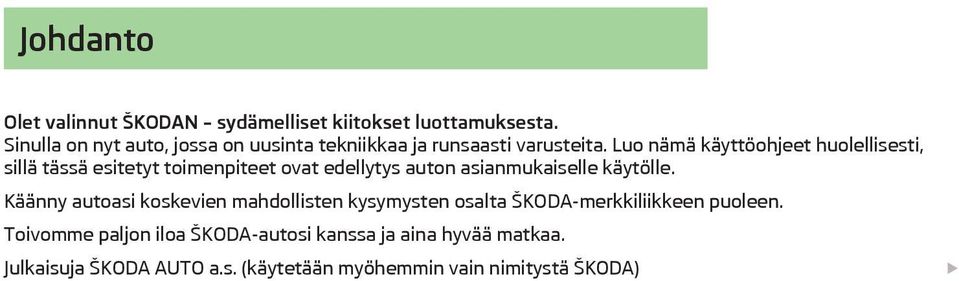

3 Johdanto Olet valinnut ŠKODAN sydämelliset kiitokset luottamuksesta. Sinulla on nyt auto, jossa on uusinta tekniikkaa ja runsaasti varusteita. Luo nämä käyttöohjeet huolellisesti, sillä tässä esitetyt toimenpiteet ovat edellytys auton asianmukaiselle käytölle. Käänny autoasi koskevien mahdollisten kysymysten osalta ŠKODA-merkkiliikkeen puoleen. Toivomme paljon iloa ŠKODA-autosi kanssa ja aina hyvää matkaa. Julkaisuja ŠKODA AUTO a.s. (käytetään myöhemmin vain nimitystä ŠKODA)

4 Auton ohjekirjat Auton asiakirjoihin kuuluvat tämä käsikirja, huoltovihko ja esite nimeltään Ohjeita matkalle. Sitäpaitsi mukana voi olla automallin ja varustuksen mukaan muita ohjeita ja lisätietoja (esim. Infotainment-radion käyttöohje). Jos jokin edellä mainituista julkaisuista puuttuu, käänny ŠKODA-merkkiliikkeen puoleen. Siellä autetaan mielellään. Käyttöohjekirja Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Näin ollen sinun autossasi ei ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Autosi varustetaso perustuu tekemääsi kauppasopimukseen. Lisätietoja saat ŠKODA-liikkeestä. Tässä käyttöohjekirjassa kuvataan erilaisia elektronisia toimintoja ja järjestelmiä. Näiden elektronisten toimintojen ja järjestelmien asetuksia koskevat ohjeet ovat Infotainment-radion tai Infotainment-navigointijärjestelmän käyttöohjekirjassa. Kuvat voivat poiketa autostasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi informaatioksi. Huoltovihko: sisältää auton tietoja mukaanlukien tiedot suoritetuista huoltotöistä; on tarkoitettu huollon asiakirjoja varten; on tarkoitettu Škoda Ajoturvaa koskevia merkintojä varten (koskee vain joitakin maita); toimii takuutodistuksena ŠKODA-merkkiliikkeen puolelta. Huoltoasiakirjoissa on takuukorvausvaatimuksia koskevat ehdot. Kun viet autosi huoltoon, ota huoltovihko mukaan ŠKODA-merkkiliikkeeseen. Jos huoltovihko on kadonnut tai huonokuntoinen, käänny sen ŠKODA-merkkiliikkeen puoleen, jossa autosi säännöllisesti huolletaan. Sieltä saat uuden huoltovihon, johon on vahvistettu ŠKODA-merkkiliikkeessä aikaisemmin tehdyt huoltotyöt. Ohjeita matkalle Tämä esite sisältää joidenkin maiden tärkeitä puhelinnumeroja sekä ŠKODA-maahantuojien ja merkkiliikkeiden osoitteet ja puhelinnumerot.

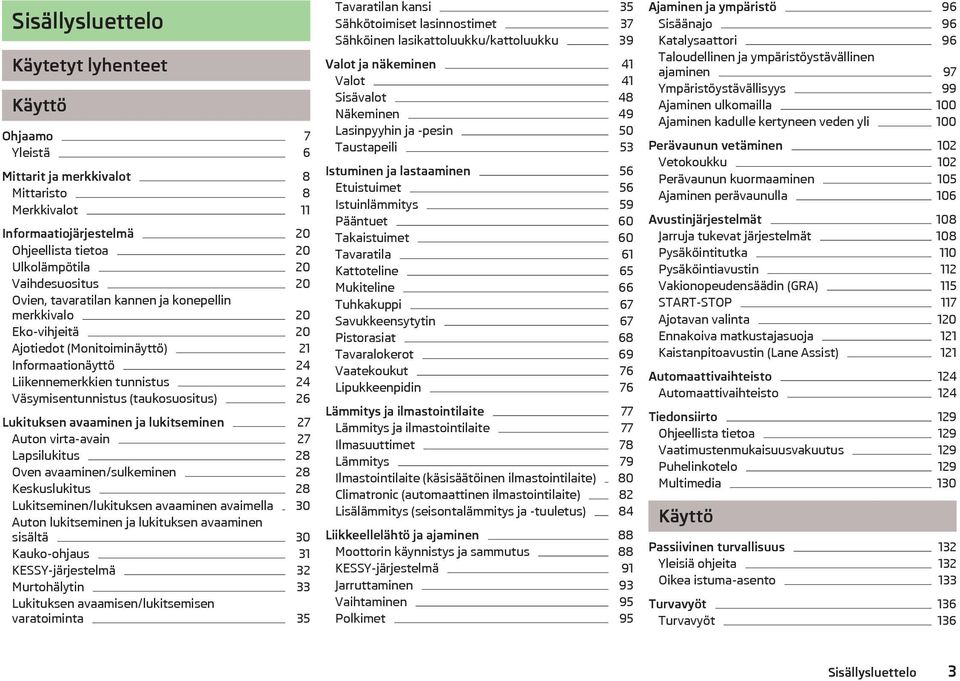

5 Sisällysluettelo Käytetyt lyhenteet Käyttö Ohjaamo 7 Yleistä 6 Mittarit ja merkkivalot 8 Mittaristo 8 Merkkivalot 11 Informaatiojärjestelmä 20 Ohjeellista tietoa 20 Ulkolämpötila 20 Vaihdesuositus 20 Ovien, tavaratilan kannen ja konepellin merkkivalo 20 Eko-vihjeitä 20 Ajotiedot (Monitoiminäyttö) 21 Informaationäyttö 24 Liikennemerkkien tunnistus 24 Väsymisentunnistus (taukosuositus) 26 Lukituksen avaaminen ja lukitseminen 27 Auton virta-avain 27 Lapsilukitus 28 Oven avaaminen/sulkeminen 28 Keskuslukitus 28 Lukitseminen/lukituksen avaaminen avaimella 30 Auton lukitseminen ja lukituksen avaaminen sisältä 30 Kauko-ohjaus 31 KESSY-järjestelmä 32 Murtohälytin 33 Lukituksen avaamisen/lukitsemisen varatoiminta 35 Tavaratilan kansi 35 Sähkötoimiset lasinnostimet 37 Sähköinen lasikattoluukku/kattoluukku 39 Valot ja näkeminen 41 Valot 41 Sisävalot 48 Näkeminen 49 Lasinpyyhin ja -pesin 50 Taustapeili 53 Istuminen ja lastaaminen 56 Etuistuimet 56 Istuinlämmitys 59 Pääntuet 60 Takaistuimet 60 Tavaratila 61 Kattoteline 65 Mukiteline 66 Tuhkakuppi 67 Savukkeensytytin 67 Pistorasiat 68 Tavaralokerot 69 Vaatekoukut 76 Lipukkeenpidin 76 Lämmitys ja ilmastointilaite 77 Lämmitys ja ilmastointilaite 77 Ilmasuuttimet 78 Lämmitys 79 Ilmastointilaite (käsisäätöinen ilmastointilaite) 80 Climatronic (automaattinen ilmastointilaite) 82 Lisälämmitys (seisontalämmitys ja -tuuletus) 84 Liikkeellelähtö ja ajaminen 88 Moottorin käynnistys ja sammutus 88 KESSY-järjestelmä 91 Jarruttaminen 93 Vaihtaminen 95 Polkimet 95 Ajaminen ja ympäristö 96 Sisäänajo 96 Katalysaattori 96 Taloudellinen ja ympäristöystävällinen ajaminen 97 Ympäristöystävällisyys 99 Ajaminen ulkomailla 100 Ajaminen kadulle kertyneen veden yli 100 Perävaunun vetäminen 102 Vetokoukku 102 Perävaunun kuormaaminen 105 Ajaminen perävaunulla 106 Avustinjärjestelmät 108 Jarruja tukevat järjestelmät 108 Pysäköintitutka 110 Pysäköintiavustin 112 Vakionopeudensäädin (GRA) 115 START-STOP 117 Ajotavan valinta 120 Ennakoiva matkustajasuoja 121 Kaistanpitoavustin (Lane Assist) 121 Automaattivaihteisto 124 Automaattivaihteisto 124 Tiedonsiirto 129 Ohjeellista tietoa 129 Vaatimustenmukaisuusvakuutus 129 Puhelinkotelo 129 Multimedia 130 Käyttö Passiivinen turvallisuus 132 Yleisiä ohjeita 132 Oikea istuma-asento 133 Turvavyöt 136 Turvavyöt 136 Sisällysluettelo 3

6 Turvatyynyjärjestelmä 140 Turvatyynyjärjestelmän esittely 140 Etuturvatyynyt 141 Kuljettajan polviturvatyyny 142 Sivuturvatyynyt 142 Yläturvatyynyt 143 Turvatyynyn poiskytkeminen 144 Jalankulkijan suojajärjestelmä 146 Ohjeellista tietoa 146 Järjestelmän aktivointi 146 Lasten turvallinen kuljettaminen 147 Lastenistuin 147 Käyttövihjeitä Auton hoito ja puhdistus 152 Auton hoitaminen 152 Lisävarusteet, muutokset ja varaosat 158 Tarkastaminen ja täyttäminen 160 Polttoaine 160 Moottoritila 162 Auton akku 169 Pyörät 173 Vanteet ja pyörät 173 Käynnistysapu 187 Auton hinaaminen 188 Varokkeet ja hehkulamput 191 Varokkeet 191 Hehkulamput 194 Tekniset tiedot Tekniset tiedot 199 Ohjeellista tietoa 199 Auton tunnistustiedot 199 Mitat 200 Moottoriöljyn luokitus ja täyttömäärä 201 Ajoneuvokohtaiset tiedot ja moottorityypit 202 Aakkosellinen hakemisto Ongelmatilanteet Ongelmatilanteet 180 Ensiapulaukku ja varoituskolmio 180 Sammutin 180 Auton työkalut 180 Pyörän vaihto 181 Renkaan korjaus Sisällysluettelo

7 Käytetyt lyhenteet Lyhenne 1/min ABS ASR CO 2 g/km DPF DSG DSR EDS EPC ESC HBA HHC kw MG N1 Nm TDI CR TSA Merkitys Moottorin käyntinopeus kierrosta minuutissa Lukkiutumaton jarrujärjestelmä Luistonrajoitin Pakokaasujen hiilodioksidimäärä ajokilometriä kohti Hiukkassuodatin Automaattinen kaksoiskytkentävaihteisto Aktiivinen ohjauksen avustin Sähköinen tasauspyörästön lukitus Moottorielektroniikan tarkistus Ajonvakautusjärjestelmä Jarruavustin Mäkilähtöavustin Kilowatti, moottorin tehon mittayksikkö Käsivaihteisto yksinomaan tai pääasiassa tavaroiden kuljettamiseen suunniteltu jakeluauto Newtonmetri, moottorin vääntömomentin mittayksikkö Dieselmoottori, jossa turboahdin ja polttoaineen yhteispaineruiskutus (common-rail) Yhdistelmän vakautin TSI Bensiinimoottori turboahtimella ja suorasuihkutuksella Käytetyt lyhenteet 5

8 Kuva 1 Ohjaamo 6 Käyttö

9 Käyttö Ohjaamo Yleistä Sähkötoimiset lasinnostimet 37 Oven kahva kuljettajan puolella 28 Sähköisen ulkopeilin säädin 54 Ilmasuutin kuljettajan puolella 78 Käyttövipu: Suuntavalot, kaukovalot ja seisontavalot, valomerkki 42 Vakionopeudensäädin 115 Ohjauspyörä jossa on: äänitorvi kuljettajan turvatyyny 141 radion, navigointijärjestelmän ja puhelimen käyttönäppäimet 129 Mittaristo: Mittarit ja merkkivalot 8 Käyttövipu: Monitoiminäyttö 21 Tuulilasinpyyhkimien ja -pesimen katkaisin 50 Ilmasuuttimet keskellä 78 Varustuksen mukaan: Infotainment-radio» Infotainment-radion käyttöohjekirja Infotainment-navigaattori» Infotainment-navigaattorin käyttöohjekirja Utumatkustajan turvatyynyn poiskytkennän merkkivalo 144 Hälytysvilkkujen katkaisin 47 Sisäpeili 54 Tavaralokero etumatkustajan puolella 70 Etumatkustajan etuturvatyyny 141 CD/DVD/Blu-ray-levyasema ja muistikorttipaikka (etumatkustajan puolella lokerossa)» Infotainment-radion tai Infotainment-navigaattorin käyttöohjekirja Ilmasuutin etumatkustajan puolella Etumatkustajan etuturvatyynyn poiskytkennän avainkatkaisin (etumatkustajan puolella kojelaudan lokerossa) 144 Oven kahva etumatkustajan puolella 28 Sähkötoiminen lasinnostin etumatkustajan puolella 38 Valokatkaisin 41 Varokerasia (säilytyslokeron takana kojelaudassa) 191 Konepellin avauskahva 164 Ohjauspyörän säätövipu 89 Virtalukko 90 Polkimet 95 Tavaralokero 71 Seisontajarrun kahva 94 Varustuksen mukaan: Vaihdetanko (käsivaihteisto) 95 Vaihteenvalitsin (automaattivaihteisto) 125 Varustuksen mukaan: Lämmityslaitteen käyttö 79 Ilmastointilaitteen käyttö 80 Käyttö Climatronic-järjestelmälle 82 Varustuksen mukaan: 12 voltin pistorasia 68 Savukkeensytytin 67 Palkki, jossa painikkeita varustuksen mukaan: Keskuslukitus 30 START-STOP 117 Luistonrajoitin TC 109 Ajonvakautusjärjestelmä ESC 108 Ajotavan valinta 120 Pysäköintiavustin 112 Peruutustutka 110 Rengaspaineen kalibrointi 178 Varustuksen mukaan: USB/AUX-sisääntuloliitäntä 129 MEDIA IN-sisääntuloliitäntä 129 Oikeanpuoleisella ohjauksella varustetuissa autoissa hallintalaitteiden järjestys poikkeaa kuvatusta järjestyksestä osittain» Kuva 1. Symbolit vastaavat kuitenkin yksittäisiä laitteita. Ohjaamo 7

10 Mittarit ja merkkivalot Yleistä Mittaristo Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Yleistä 8 Käyntinopeusmittari 9 Nopeusmittari 9 Jäähdytysnesteen lämpötilanäyttö 9 Polttoainemittari 9 Matkamittari 10 Kellonajan asettaminen 10 Auton akun varaustilan näyttö 10 Huollonilmaisin 10 Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa auton käytöstä. Älä koskaan käytä mittariston painikkeita ajamisen aikana vaan aina auton ollessa paikallaan! Kuva 2 Mittaristo Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 8. Käyntinopeusmittari ja merkkivalot» Sivu 9 Näyttö: kokonaisajomatkan laskimella» Sivu 10 huollonilmaisimella» Sivu 10 digitaalikellolla» Sivu 10 monitoiminäytöllä» Sivu 21 informaationäytöllä» Sivu 24 merkkivaloilla» Sivu 11 Nopeusmittari 1) merkkivaloilla» Sivu 9 Jäähdytysnesteen lämpömittari» Sivu 9 Merkkivalopalkki» Sivu 11 Näppäin: Tuntien/minuuttien asetus Huoltoväli jäljellä olevien päivien ja kilometrimäärän näyttö seuraavaan huoltotapahtumaan Huollonilmaisimen nollaus 1) Ajamisen aikana nopeusmittarissa voidaan näyttää myös toista mittayksikköä (mph tai km/h). 8 Käyttö

11 7 Osamatkamittarin nollaus Varaustilan näyttö Polttoainemittari» Sivu 9 Vikanäyttö Jos mittaristossa on vika, näytössä on jatkuvasti seuraava viesti: tai Error: instrument cluster. Workshop! COMBIINSTRUM_WORKSHOP Korjauta vika mahdollisimman pian valtuutetussa ŠKODA-merkkiliikkeessä. Käyntinopeusmittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 8. Käyntinopeusmittarin asteikon 1» Kuva 2 sivulla 8 punaisella alueella järjestelmä alkaa rajoittaa moottorin käyntinopeutta. Järjestelmä rajoittaa käyntinopeuden turvalliselle alueelle. Ennen tämän alueen saavuttamista täytyy vaihtaa seuraavalle suuremmalle vaihteelle tai siirtää automaattivaihteiston vaihteenvalitsin asentoon D. Moottorin liian pienen tai liian suuren käyntinopeuden välttämiseksi tulee huomioida vaihdesuositus» Sivu 20. Ympäristöohje Kun vaihdat suuremmalle vaihteelle sopivaan aikaan, säästät polttoainetta, suojelet ympäristöä, vähennät moottorin melua, säästät moottoria ja pidennät sen käyttöikää. Nopeusmittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 8. Varoitus nopeuden ylityksestä Kun 120 km/h nopeus ylitetään, kuuluu varoitusääni 1). Kun nopeus laskee takaisin tämän nopeusrajan alapuolelle, lakkaa varoitusääni kuulumasta. Jäähdytysnesteen lämpötilanäyttö Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 8. Jäähdytysnesteen lämpömittari 4» Kuva 2 sivulla 8 toimii vain virran ollessa kytkettynä. Välttääksesi moottorivaurion huomioi seuraavat lämpötilaohjeet: Kylmä alue Jos osoitin on asteikon vasemmalla alueella, moottori ei ole vielä saavuttanut normaalia käyntilämpötilaansa. Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Käyttöalue Moottori on saavuttanut oikean käyntilämpötilan, kun osoitin on normaaliajossa asteikon keskivaiheilla. Suurella moottorin kuormituksella ja korkean ulkolämpötilan vallitessa osoitin voi vielä siirtyä hieman oikealle. VAROITUS Lisävalot ja muut rakennelmat jäähdyttimen säleikön edessä huonontavat jäähdytysnesteen jäähdyttävää vaikutusta. Ulkolämpötilan ja moottorin kuormituksen ollessa korkea on olemassa moottorin ylikuumenemisen vaara» Sivu 14. Polttoainemittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 8. Polttoainemittari 7» Kuva 2 sivulla 8 toimii vain virran ollessa kytkettynä. Polttoainesäiliön tilavuus on noin 50 litraa. Kun osoitin on varasäiliön kohdalla, palaa merkkivalo» Sivu 17. 1) Toiminto koskee vain joitakin maita. Mittarit ja merkkivalot 9

12 VAROITUS Älä aja koskaan polttoainesäiliötä täysin tyhjäksi! Moottori saattaa käydä epätasaisesti, kun polttoaineensyöttö on epäsäännöllistä. Palamatonta polttoainetta voi joutua pakoputkistoon ja vahingoittaa katalysaattoria. Polttoainemittarin sisäpuolella symbolin vieressä oleva nuoli osoittaa polttoaineen täyttöputken paikkaa auton oikeassa kyljessä. Matkamittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 8. Osamatkamittari (trip) Osamatkamittari näyttää ajomatkaa siitä, kun mittarin lukema edellisen kerran nollattiin - näyttötarkkuus 100 m. Osamatkamittari tulee näkyviin painettaessa lyhyesti näppäintä 6» Kuva 2 sivulla 8 monitoimiohjauspyörässä. Matkamittari Matkamittari näyttää autolla ajetun kokonaismatkan. Kellonajan asettaminen Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 8. Paina näppäintä 6» Kuva 2 sivulla 8 ja pidä painettuna, kunnes näytölle tulee teksti Time. Vapauta näppäin 6, jolloin näytetään tämän hetkistä kellonaikaa. Paina näppäintä 6 uudelleen ja aseta tunnit. Odota noin 4 sekuntia, järjestelmä vaihtaa minuuttiasetukseen. Paina näppäintä 6 uudelleen ja aseta minuutit. Kellonaika voidaan asettaa myös Infotainment-järjestelmällä» Infotainmentkäyttohjekirja, kappale Laiteasetukset. Auton akun varaustilan näyttö Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 8. Katkaise virta. Pidä näppäintä 6» Kuva 3 sivulla 21 ja pidä painettuna, kunnes näytölle tulee teksti Battery status tai BATTERY. Vapauta näppäin 6, jolloin näytetään auton tämän akun varaustilaa %-arvona. Huollonilmaisin Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 8. Huollonilmaisin Ennen huollon määräajan saavuttamista näytölle tulee virran päällekytkennän jälkeen symboli sekä viesti: tai Service in... km or... day(s). SERVICE IN... km OR... DAYS Kilometrimäärä tai päivien määrä seuraavan huoltoon muuttuu 100 km portain tai vastaavasti päivittäin. Kun huollon määräaika saavutetaan, näytölle tulee virran päällekytkennän jälkeen symboli sekä viesti: tai Service now! SERVICE NOW Ajomatka ja päivien lukumäärä seuraavaan määräaikaishuoltoon Kytke virta päälle. Paina näppäintä 6» Kuva 2 sivulla 8 ja pidä painettuna, kunnes näytölle tulee teksti Service. Vapauta näppäin 6. Näytölle tulee symboli sekä viesti: tai Service in... km or... day(s). 10 Käyttö

13 SERVICE IN... km OR... DAYS Huollonilmaisimen nollaus Muuttuvan huoltovälin näytön nollauksen jälkeen tiedot näkyvät samalla tavalla kuin kiinteän huoltovälin autoissa. Siksi suosittelemme, että annat vain valtuutetun ŠKODA-merkkiliikkeen nollata huoltovälin näytön. Huolto tekee sen järjestelmätesterillä. ŠKODA-merkkiliike: nollaa näytön muistin, kun vastaava huoltotyö on tehty; tekee merkinnän huoltovihkoon; liimaa kojelaudan päätyyn kuljettajan puolelle tarran, johon on merkitty seuraavan huollon ajankohta. Nollaus voidaan tehdä myös näppäimellä 6» Kuva 2 sivulla 8. Katkaise virta. Paina näppäintä 6 ja pidä painettuna. Kytke virta päälle. Vapauta näppäin 6 ja sitten paina. VAROITUS Suosittelemme, ettei huollonilmaisinta nollata itse, sillä on mahdollista saada väärä asetus huollonilmaisimeen ja siten aiheuttaa mahdollisesti häiriöitä autoon. Kun akku irrotetaan, huollonilmaisimen arvot pysyvät muistissa. Jos mittaristo vaihdetaan korjaustyön yhteydessä, huollonilmaisimen näyttöön onasetettava oikeat lukemat. Tämän työn tekee ŠKODA-merkkiliike. Katso» huoltovihkosta lisätietoja huoltoväleistä. Merkkivalot Auto-Check-Control Virran ollessa kytkettynä autossa tarkastetaan aina yksittäisten järjestelmien tiettyjä toimintoja ja tiloja. Joitakin virheilmoituksia ja muita tietoja näytetään myös monitoimimittariston näytöllä. Ilmoitukset näytetään samanaikaisesti näytön symboleilla sekä merkkivaloilla» Sivu 11. Merkityksestä riippuen ilmoituksen kanssa samaan aikaan palkissa palaa myös symboli tai merkkivaloilla 5» Kuva 2 sivulla 8. Symboli Merkitys Varoitus Vaara Niin kauan kuin toimintahäiriöitä ei korjata, ilmoitukset näytetään yhä uudelleen. Ensimmäisen näytön jälkeen kuljettajalle näytetään edelleen symbolia tai ilman ohjetta. Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 47. Vie varoituskolmio suosituksen mukaisen matkan päähän autosta - ota tässä huomioon kansalliset lain vaatimukset. Yleiskuvaus Merkkivalot ilmaisevat seuraavia toimintoja ja häiriöitä, joihin voi liittyä myös merkkiääni. Kun virta kytketään päälle, muutamat merkkivalot syttyvät lyhyeksi aikaa auton järjestelmien toiminnan tarkastamiseksi. Näiden merkkivalojen tulee sammua muutaman sekunnin kuluttua auton käynnistämisen jälkeen. Symboli Merkitys Viittaus DSG-automaattivaihteiston kytkimen lämpötila liian korkea» Sivu 13 Seisontajarru» Sivu 13 Jarrujärjestelmä» Sivu 13 Turvavyön varoitusvalo edessä» Sivu 13 Turvavyön varoitusvalo takana» Sivu 13 Mittarit ja merkkivalot 11

14 Symboli Merkitys Viittaus Lataus» Sivu 14 Jäähdytysnesteen lämpötila/jäähdytysnestetaso» Sivu 14 Moottoriöljy» Sivu 14 Ohjaustehostin» Sivu 15 Luistonrajoitin (TC)» Sivu 15 Luistonrajoitin (TC) pois päältä» Sivu 15 Ajonvakautusjärjestelmä (ESC)» Sivu 15 Lukkiutumaton jarrujärjestelmä (ABS)» Sivu 16 Takasumuvalo» Sivu 16 Lamppuvika» Sivu 16 Pakokaasujen valvontajärjestelmä» Sivu 16 Hehkutusjärjestelmä (dieselmoottorit)» Sivu 16 Moottorielektroniikan tarkastus (bensiinimoottorit)» Sivu 17 Hiukkassuodatin (dieselmoottori)» Sivu 17 Varapolttoaine» Sivu 17 Turvallisuusjärjestelmät» Sivu 18 Symboli Merkitys Viittaus Rengaspaineet» Sivu 18 Tuulilasinpesimen nestemäärä» Sivu 18 Jarrupalojen paksuus» Sivu 18 Kaistanpitoavustin (Lane Assist)» Sivu 19 Suuntavalo (vasemmalle/oikealle)» Sivu 19 Perävaunun vilkkuvalot» Sivu 19 Sumuvalot» Sivu 19 Tasanopeudensäädin» Sivu 19 Vaihteenvalitsimen salpa» Sivu 19 Kaukovalo» Sivu 19 Jarruvalojen ohjaustoiminto» Sivu 19 START-STOP-automatiikka» Sivu 19 Liukkaan tien varoitus» Sivu Käyttö

15 Syttyvien merkkivalojen sekä niihin liittyvien kuvausten ja varoitusten laiminlyönti voi aiheuttaa vakavia tapaturmia ja vahinkoa autolle. Auton moottoritila on vaarallinen alue. Kun moottoritilassa työskennellään esimerkiksi tarkastuksia ja kuluvien nesteiden täyttöä varten, voi syntyä loukkaantumisia, palovammoja, onnettomuuksia ja tulipalovahinkoja. Huomioi ehdottomasti varoitusohjeet» Sivu 162, Moottoritila. DSG-automaattivaihteiston kytkimen lämpötila liian korkea Kun merkkivalo palaa, automaattivaihteiston kytkinten lämpötila on liian korkea. Mittariston näytössä näytetään seuraava viesti: tai Gearbox overheated. Stop! Owner's manual! STOP VEHICLE GEARBOX OVERHEAT Pysäytä auto, sammuta moottori ja odota, kunnes valo sammuu - vaihteiston vahingoittumisen vaara! Voit jatkaa ajamista, kun valo on sammunut. Seisontajarru Merkkivalo palaa, kun seisontajarru on tiukattuna. Jos seisontajarrun ollessa päällä ajetaan yli 5 km/h nopeudella, kuuluu merkkiääni. Mittariston näytössä näytetään seuraava viesti: tai Release the handbrake! RELEASE HANDBRAKE Jarrujärjestelmä Merkkivalo palaa, kun jarrunestetaso on liian matala tai ABS-järjestelmässä on häiriö. Mittariston näytössä näytetään seuraava viesti: tai Brake fluid: owner's manual! BRAKE FLUID PLEASE CHECK Pysäytä auto, sammuta moottori ja tarkasta jarrunestetaso» Sivu 168». Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 47. Kun merkkivalo palaa yhdessä merkkivalon» Sivu 16, Lukkiutumaton jarrujärjestelmä (ABS) kanssa, älä jatka ajamista! Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Jarrujärjestelmän häiriö voi pidentää auton jarrutusmatkaa - onnettomuuden vaara! Turvavyön merkkivalo edessä Kun sytytysvirta on kytketty, palaa merkkivalo muistuttaen, että kuljettajan tai etumatkustajan on kiinnitettävä turvavyö. Merkkivalo sammuu, kun kuljettaja tai etumatkustaja on kiinnittänyt turvavyön. Merkkivalo vilkkuu ja samalla kuuluu jatkuva varoitusääni, jos kuljettaja tai etumatkustaja ei ole kiinnittänyt turvavyötä auton nopeuden ollessa yli 30 km/h. Jos turvavyötä ei kiinnitetä noin 2 minuutin kuluessa, varoitusääni lakkaa, mutta merkkivalo jää palamaan. Lisäinformaatioita» Sivu 136, Turvavyöt. Turvavyön merkkivalo takana Turvavyö ei käytössä takaistuimeilla Turvavyö ei käytössä takaistuimeilla Merkkivalot sekä palavat virran päällekytkennän jälkeen. Kun takaistuimen turvavyö kiinnitetään tai irrotetaan, asianomainen merkkivalo palaa lyhyen aikaa ja näyttää turvavyön sen hetkistä tilaa! Lisäinformaatioita» Sivu 136, Turvavyöt. Mittarit ja merkkivalot 13

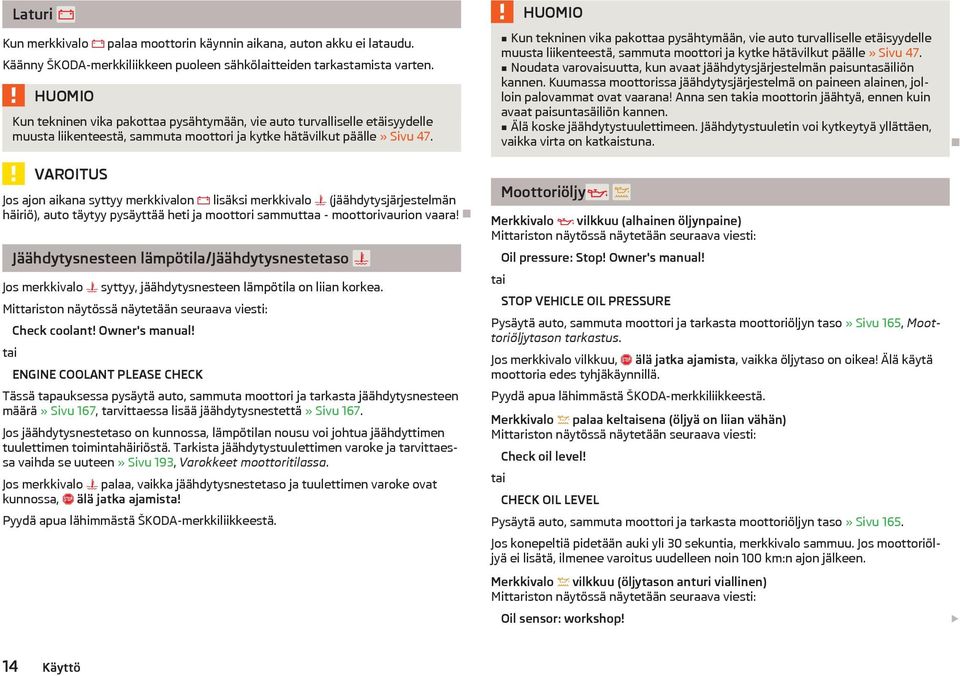

16 Laturi Kun merkkivalo palaa moottorin käynnin aikana, auton akku ei lataudu. Käänny ŠKODA-merkkiliikkeen puoleen sähkölaitteiden tarkastamista varten. Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 47. VAROITUS Jos ajon aikana syttyy merkkivalon lisäksi merkkivalo (jäähdytysjärjestelmän häiriö), auto täytyy pysäyttää heti ja moottori sammuttaa - moottorivaurion vaara! Jäähdytysnesteen lämpötila/jäähdytysnestetaso Jos merkkivalo syttyy, jäähdytysnesteen lämpötila on liian korkea. Mittariston näytössä näytetään seuraava viesti: tai Check coolant! Owner's manual! ENGINE COOLANT PLEASE CHECK Tässä tapauksessa pysäytä auto, sammuta moottori ja tarkasta jäähdytysnesteen määrä» Sivu 167, tarvittaessa lisää jäähdytysnestettä» Sivu 167. Jos jäähdytysnestetaso on kunnossa, lämpötilan nousu voi johtua jäähdyttimen tuulettimen toimintahäiriöstä. Tarkista jäähdytystuulettimen varoke ja tarvittaessa vaihda se uuteen» Sivu 193, Varokkeet moottoritilassa. Jos merkkivalo palaa, vaikka jäähdytysnestetaso ja tuulettimen varoke ovat kunnossa, älä jatka ajamista! Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 47. Noudata varovaisuutta, kun avaat jäähdytysjärjestelmän paisuntasäiliön kannen. Kuumassa moottorissa jäähdytysjärjestelmä on paineen alainen, jolloin palovammat ovat vaarana! Anna sen takia moottorin jäähtyä, ennen kuin avaat paisuntasäiliön kannen. Älä koske jäähdytystuulettimeen. Jäähdytystuuletin voi kytkeytyä yllättäen, vaikka virta on katkaistuna. Moottoriöljy Merkkivalo vilkkuu (alhainen öljynpaine) Mittariston näytössä näytetään seuraava viesti: tai Oil pressure: Stop! Owner's manual! STOP VEHICLE OIL PRESSURE Pysäytä auto, sammuta moottori ja tarkasta moottoriöljyn taso» Sivu 165, Moottoriöljytason tarkastus. Jos merkkivalo vilkkuu, älä jatka ajamista, vaikka öljytaso on oikea! Älä käytä moottoria edes tyhjäkäynnillä. Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Merkkivalo palaa keltaisena (öljyä on liian vähän) Mittariston näytössä näytetään seuraava viesti: tai Check oil level! CHECK OIL LEVEL Pysäytä auto, sammuta moottori ja tarkasta moottoriöljyn taso» Sivu 165. Jos konepeltiä pidetään auki yli 30 sekuntia, merkkivalo sammuu. Jos moottoriöljyä ei lisätä, ilmenee varoitus uudelleen noin 100 km:n ajon jälkeen. Merkkivalo vilkkuu (öljytason anturi viallinen) Mittariston näytössä näytetään seuraava viesti: Oil sensor: workshop! 14 Käyttö

17 tai OIL SENSOR WORKSHOP Kun moottoriöljytason anturi on viallinen, merkkivalo vilkkuu useita kertoja virran päällekytkennän jälkeen ja kuuluu merkkiääni. Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 47. Jos olosuhteiden takia moottoriöljyn lisääminen ei ole mahdollista, älä jatka ajamista! Pysäytä moottori ja käänny ŠKODA-merkkiliikkeen puoleen. Ohjaustehostin Jos merkkivalo palaa, ohjaustehostin on osittain viallinen ja tarvittava ohjausvoima voi olla suurempi. Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Jos merkkivalo palaa, ohjaustehostin on kokonaan epäkunnossa ja poissa toiminnasta (huomattavasti suurempi ohjausvoima). Pyydä apua lähimmästä ŠKODAmerkkiliikkeestä. Lisäinformaatioita» Sivu 89. Kun merkkivalo vilkkuu, ASR on toiminnassa. Kun merkkivalo palaa, ASR-järjestelmässä on vikaa. Jos merkkivalo syttyy heti moottorin käynnistymisen jälkeen, ASR-järjestelmä voi olla kytketty pois toiminnasta teknisistä syistä. Kytke virta pois ja takaisin päälle. Jos merkkivalo ei syty enää moottorin uudelleenkäynnistämisen jälkeen, ASR-järjestelmä on taas täysin toimintakuntoinen. Mittariston näytössä näytetään seuraava viesti: tai Error: traction control ASR ERROR Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Lisäinformaatioita» Sivu 108 tai» Sivu 109, Luistonrajoitin (ASR). Jos auton akun kytkentä on ollut irrotettuna ja ne kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo palamaan. Lyhyen ajomatkan jälkeen merkkivalon pitää sammua. Luistonrajoitin (ASR) pois päältä Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 47. Jos auton akun kytkentä on ollut irrotettuna ja ne kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo palamaan. Lyhyen ajomatkan jälkeen merkkivalon pitää sammua. Jos moottorin uuden käynnistyksen ja lyhyen ajon jälkeen keltainen merkkivalo ei sammu, ota yhteys ŠKODA-merkkiliikkeeseen. Luistonrajoitin (ASR) Jos autosi on varustettu ESC-järjestelmällä, siihen on integroitu ASR» Sivu 108. Merkkivalo palaa, jos ASR on kytketty pois käytöstä. Mittariston näytössä näytetään seuraava viesti: Traction control (ASR) deactivated. tai ASR OFF Lisäinformaatioita» Sivu 109, Luistonrajoitin (ASR). Ajonvakautusjärjestelmä (ESC) Kun merkkivalo vilkkuu, ESC-järjestelmä on toiminnassa. Kun merkkivalo palaa, ESC-järjestelmässä on vikaa. Mittarit ja merkkivalot 15

18 Jos merkkivalo syttyy heti moottorin käynnistymisen jälkeen, ESC-järjestelmä voi olla kytketty pois toiminnasta teknisistä syistä. Kytke virta pois ja takaisin päälle. Jos merkkivalo ei syty enää moottorin uudelleenkäynnistämisen jälkeen, ESC-järjestelmä on taas täysin toimintakuntoinen. Mittariston näytössä näytetään seuraava viesti: tai Error: stabilisation control (ESC) ESC ERROR Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Lisäinformaatioita» Sivu 108, Ajonvakautusjärjestelmä (ESC). Jos auton akun kytkentä on ollut irrotettuna ja ne kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo palamaan. Jos merkkivalo ei sammu lyhyen ajomatkan jälkeen, ESC-järjestelmässä on häiriö. Lukkiutumaton jarrujärjestelmä (ABS) Kun merkkivalo palaa, ABS-järjestelmässä on vikaa. Mittariston näytössä näytetään seuraava viesti: tai Error: ABS ABS ERROR Tällöin toiminnassa on vain auton tavanomainen jarrujärjestelmä ilman ABS-järjestelmää. Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Lisäinformaatioita» Sivu 109, Lukkiutumaton jarrujärjestelmä (ABS). Kun tekninen vika pakottaa pysähtymään, vie auto turvalliselle etäisyydelle muusta liikenteestä, sammuta moottori ja kytke hätävilkut päälle» Sivu 47. Kun merkkivalo palaa yhdessä merkkivalon kanssa, älä jatka ajamista! Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Jarrulaitteiden tai ABS-järjestelmän häiriö voi pidentää auton jarrutusmatkaa - onnettomuusvaara! Takasumuvalo Merkkivalo palaa takasumuvalon ollessa kytkettynä» Sivu 46. Lamppuvika Merkkivalo palaa, jos lamppu on palanut: 2 sekuntia sytytysvirran kytkemisen jälkeen; kytkettäessä viallinen lamppu käyttöön. Mittariston näytössä näytetään esim. seuraava viesti: tai Check right dipped headlight beam! DIPPED HEADLIGHT CHECK RIGHT Pakokaasujen valvontajärjestelmä Kun merkkivalo palaa, pakokaasujärjestelmässä on vikaa. Moottorin ohjainlaite mahdollistaa ajamisen varakäytöllä. Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Hehkutusjärjestelmä (dieselmoottori) Merkkivalo palaa, kun virta kytketään. Merkkivalon sammumisen jälkeen moottorin voi heti käynnistää. Jos merkkivalo ei sammu tai palaa pitkään, on hehkutusjärjestelmässä vika. 16 Käyttö

19 Jos merkkivalo alkaa vilkkua ajon aikana, moottorin ohjausjärjestelmässä on vikaa. Moottorin ohjainlaite mahdollistaa ajamisen varakäytöllä. Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Moottorielektroniikan tarkastus (bensiinimoottori) Kun merkkivalo palaa, moottorinohjauksessa on vikaa. Moottorin ohjainlaite mahdollistaa ajamisen varakäytöllä. Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Hiukkassuodatin (dieselmoottori) Hiukkassuodatin suodattaa nokihiukkaset pakokaasusta. Noki kerääntyy hiukkassuodattimeen, jossa se poltetaan pois säännöllisin väliajoin. Kun merkkivalo palaa, dieselhiukkassuodattimessa on karstaa. Puhdista dieslehiukkassuodatin, kun liikenneolot sen sallivat» ajamalla 15 min tai kunnes merkkivalo sammuu, 4 tai 5 vaihteella (automaattivaihteiston: vaihteenvalitsin asennossa S) vähintään 60 km/h nopeudella moottorin käyntinopeudella /min. Merkkivalo sammuu, kun dieselhiukkassuodatin on puhdistettu. Jos hiukkassuodatin ei puhdistu kunnolla, merkkivalo ei sammu ja merkkivalo alkaa vilkkua. Mittariston näytössä näytetään seuraava viesti: tai Diesel particulate filter: owner's manual! DIESEL PM FILTER OWNER MANUAL Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Hiukkassuodattimen lämpötila nousee hyvin korkeaksi. Siksi autoa ei pidä pysäköidä sellaiseen paikkaan, jossa kuuma hiukkassuodatin voi joutua kuivan ruohon tai muun palavan materiaalin kanssa kosketukseen - tulipalovaara! Sovita ajonopeutesi aina sään, tien, maaston ja liikenneolojen mukaan. Noudata kuitenkin kansallisia liikennesääntöjä merkkivalojen osoittamista suosituksista huolimatta. VAROITUS Niin kauan kuin merkkivalo palaa, polttoaineen kulutus on suurempi ja tietyissä oloissa saattaa myös moottorin teho olla pienempi. Suosittelemme välttämään jatkuvia lyhyitä ajomatkoja nokihiukkasten palamisen edistämiseksi. Jos käytetään dieselpolttoainetta, jonka rikkipitoisuus on suuri, hiukkassuodattimen käyttöikä voi lyhentyä huomattavasti. Kysy ŠKODA-merkkiliikkeestä, missä maissa dieselpolttoaineessa käytetään korkeita rikkipitoisuuksia. Varapolttoaine Kun merkkivalo syttyy, polttoainesäiliössä on alle 7 litraa polttoainetta. Lisäksi kuuluu varoitusääni. Mittariston näytössä näytetään seuraava viesti: tai Please refuel. Range:... km PLEASE REFUEL Teksti informaationäytössä sammuu, kun tankkauksen jälkeen on ajettu lyhyen matkaa. Mittarit ja merkkivalot 17

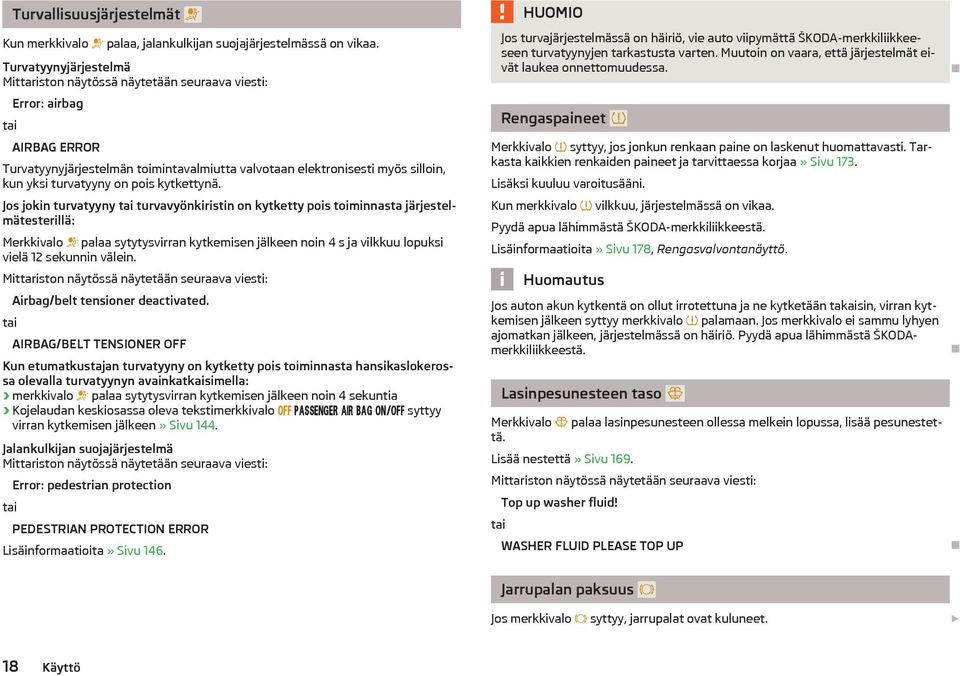

20 Turvallisuusjärjestelmät Kun merkkivalo palaa, jalankulkijan suojajärjestelmässä on vikaa. Turvatyynyjärjestelmä Mittariston näytössä näytetään seuraava viesti: tai Error: airbag AIRBAG ERROR Turvatyynyjärjestelmän toimintavalmiutta valvotaan elektronisesti myös silloin, kun yksi turvatyyny on pois kytkettynä. Jos jokin turvatyyny tai turvavyönkiristin on kytketty pois toiminnasta järjestelmätesterillä: Merkkivalo palaa sytytysvirran kytkemisen jälkeen noin 4 s ja vilkkuu lopuksi vielä 12 sekunnin välein. Mittariston näytössä näytetään seuraava viesti: tai Airbag/belt tensioner deactivated. AIRBAG/BELT TENSIONER OFF Kun etumatkustajan turvatyyny on kytketty pois toiminnasta hansikaslokerossa olevalla turvatyynyn avainkatkaisimella: merkkivalo palaa sytytysvirran kytkemisen jälkeen noin 4 sekuntia Kojelaudan keskiosassa oleva tekstimerkkivalo syttyy virran kytkemisen jälkeen» Sivu 144. Jalankulkijan suojajärjestelmä Mittariston näytössä näytetään seuraava viesti: tai Error: pedestrian protection PEDESTRIAN PROTECTION ERROR Lisäinformaatioita» Sivu 146. Jos turvajärjestelmässä on häiriö, vie auto viipymättä ŠKODA-merkkiliikkeeseen turvatyynyjen tarkastusta varten. Muutoin on vaara, että järjestelmät eivät laukea onnettomuudessa. Rengaspaineet Merkkivalo syttyy, jos jonkun renkaan paine on laskenut huomattavasti. Tarkasta kaikkien renkaiden paineet ja tarvittaessa korjaa» Sivu 173. Lisäksi kuuluu varoitusääni. Kun merkkivalo vilkkuu, järjestelmässä on vikaa. Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Lisäinformaatioita» Sivu 178, Rengasvalvontanäyttö. Jos auton akun kytkentä on ollut irrotettuna ja ne kytketään takaisin, virran kytkemisen jälkeen syttyy merkkivalo palamaan. Jos merkkivalo ei sammu lyhyen ajomatkan jälkeen, järjestelmässä on häiriö. Pyydä apua lähimmästä ŠKODAmerkkiliikkeestä. Lasinpesunesteen taso Merkkivalo palaa lasinpesunesteen ollessa melkein lopussa, lisää pesunestettä. Lisää nestettä» Sivu 169. Mittariston näytössä näytetään seuraava viesti: tai Top up washer fluid! WASHER FLUID PLEASE TOP UP Jarrupalan paksuus Jos merkkivalo syttyy, jarrupalat ovat kuluneet. 18 Käyttö

21 Mittariston näytössä näytetään seuraava viesti: Check brake wear! tai Sumuvalot Merkkivalo palaa, kun sumuvalot ovat sytytettyinä» Sivu 46. BRAKE PADS PLEASE CHECK Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Vakionopeudensäädin Merkkivalo palaa vakionopeudensäätimen ollessa kytkettynä» Sivu 115. Kaistanpitoavustin (Lane Assist) Merkkivalot ilmaisevat Lane Assist-järjestelmän tilaa. Vaihteenvalitsimen salpa Lisäinformaatioita» Sivu 121. Jos merkkivalo syttyy, paina jarrupoljinta. Tätä on painettava myös silloin, kun vaihteenvalitsin siirretään pois asennosta P tai N» Sivu 126. Suuntavalot Valitun käyttövivun asennon mukaan vilkkuu joko vasen tai oikea merkkivalo. Jos jokin suuntavalo ei toimi, merkkivalo vilkkuu noin kaksinkertaisella nopeudella. Tämä ei koske perävaunukäyttöä. Kun varoitusvilkut kytketään, vilkkuvat kaikki suuntavalot ja molemmat merkkivalot. Lisäinformaatioita» Sivu 42, Suunta- ja kaukovalot. Perävaunun vilkkuvalot Jos merkkivalo vilkkuu, perävaunun merkkivalot on aktivoitu. Jos perävaunu on kytketty ja merkkivalo ei vilku, perävaunun vilkkuvaloissa on vikaa. Mittariston näytössä näytetään esim. seuraava viesti: tai Trailer: check left turn signal! TRAILER TURN SIG_ CHECK LEFT Perävaunu on kytkettävä oikein» Sivu 102, Perävaunun vetäminen. Kaukovalot Merkkivalo palaa, kun kaukovalot ovat kytkettyinä tai kun kaukovalomerkinantoa käytetään» Sivu 42. Jarruvalojen ohjaustoiminto Merkkivalo palaa kaukovalojen ohjaustoiminnon ollessa aktivoituna. Lisäinformaatioita» Sivu 45, Kaukovalojen ohjaustoiminto. START-STOP-automatiikka Merkkivalot ilmaisevat START-STOP-järjestelmän tilaa. Lisäinformaatioita» Sivu 117. Liukkaan tien varoitus Merkkivalo huomauttaa liukkaan tien pinnan aiheuttamasta vaarasta. Lisäinformaatioita» Sivu 20. Mittarit ja merkkivalot 19

22 Informaatiojärjestelmä Ohjeellista tietoa Myös ulkolämpötilan ollessa +4 C:n tienoilla voi maan pintaan muodostua jäätä! Älä sen vuoksi luota pelkästään ulkolämpömittarin näyttöön, ettei tiellä ole jäätä. Informaatiojärjestelmä kertoo kuljettajalle ohjeita ja tietoja joistakin ajoneuvon järjestelmistä. Näitä tietoja ja informaatiota näytetään mittariston 2» Kuva 2 sivulla 8 näytöllä. Informaatiojärjestelmässä näytetään seuraavaa: Ulkolämpötila» Sivu 20; Vaihdesuositus» Sivu 20; Ovien, tavaratilan kannen ja konepellin merkkivalo» Sivu 20; Eko-vihjeitä» Sivu 20; Huollonilmaisimen näyttö» Sivu 10; Auto-Check-tarkastus» Sivu 11 Muutamia merkkvaloja» Sivu 11 Ajotiedot» Sivu 21; Varoitus nopeuden ylityksestä» Sivu 23; Informaationäytön tiedot» Sivu 24; Liikennemerkkien tunnistus» Sivu 24; Väsymisentunnistus» Sivu 26; Automaattivaihteiston vaihteenvalitsimen asento» Sivu 125; Avustinjärjestelmien tiedot ja ohjeet» Sivu 108. Ulkolämpötila Ulkolämpötilaa näytetään mittariston näytössä. Kun ulkolämpötila laskee matalammaksi kuin +4 C ajon aikana, ulkolämpötilan näytön eteen tulee lumihiutalesymboli (varoitus tienpinnan jäätymisestä) ja järjestelmästä kuuluu merkkiääni. Kun ulkolämpötila on matalampi kuin +4 C virran kytkemisen yhteydessä, ulkolämpötilan näytön eteen tulee lumihiutalesymboli ja järjestelmästä kuuluu merkkiääni. Keinukatkaisimen A tai säätöpyörän D painamisen jälkeen» Kuva 3 sivulla 21 esitetään se toiminto, joka on viimeksi näytetty. Vaihdesuositus Näyttöön tulee vaihtamissuositus, jolla polttoaineen kulutus voidaan saada mahdollisimman pieneksi. Ylemmällä näyttöalueella näkyy kytkettynä oleva vaihde. Jos järjestelmä tunnistaa, että olisi edullista vaihtaa toiselle vaihteelle, kytkettynä olevan vaihteen viereen tulee nuolisymboli ja suositeltava vaihde. Jos näytöllä tunnistetaan esim., se tarkoittaa, että olisi edullista vaihtaa 3- vaihteelta 4-vaihteelle. Oikean vaihteen valitseminen erilaisissa ajotilanteissa, esim. ohituksessa, on siten kuljettajan vastuulla. Ovien, tavaratilan kannen ja konepellin merkkivalo Jos jokin ovi tai tavaratilan luukku tai konepelti on auki, auton mittariston näytöllä näytetään vastaavaa avointa ovea, takaluukkua tai konepeltiä. Jos ajetaan yli 6 km/h nopeudella, kuuluu lisäksi merkkiääni. Eko-vihjeitä Näyttöön tulee polttoaineen kulutusta vähentäviä vihjeitä parhaan mahdollisen polttoainetalouden saavuttamiseksi. Eko-vihjeitä annetaan tekstillä ECO TIP. Kun esim. ilmastointilaite on toiminnassa ja ikkuna avataan, järjestelmä näyttää viestiä ECO TIP Air conditioning switched on: close windows.. 20 Käyttö

23 Eko-vihjeen näyttö on aktivoitava Infotainment-järjestelmässä» Infotainmentkäyttöohjekirja, kappale Ajoneuvon asetukset. Monitoiminäytön tietojen valinta Ajotiedot (Monitoiminäyttö) Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Monitoiminäytön tietojen valinta 21 Muisti 21 Monitoiminäytön tiedot 22 Varoitus nopeuden ylityksestä 23 Monitoiminäyttö toimii vain virta kytkettynä. Kun virta kytketään, näyttöön tulee se toiminto, joka oli viimeksi valittuna ennen virran katkaisua. Muutamien valikkokohtien näyttö voidaan piilottaa ja ottaa esille» Bedienungsanleitung Infotainment, kappale Ajoneuvojärjestelmien asetus (näppäin CAR). Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa auton käytöstä. Tiettyjen maitten varustuksessa näyttö on englantilaisen mittajärjestelmän mukainen. Kuva 3 Näppäimet (säätöpyörä) käyttövivulla/monitoimiohjauspyörässä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 21. Valitseminen käyttövivun avulla Paina lyhyesti keinukatkaisinta A» Kuva 3 ylhäältä tai alhaalta. Valitseminen monitoimiohjauspyörän avulla Kierrä säätöpyörää D» Kuva 3 ylös- tai alaspäin. Muisti Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 21. Ajotietokone on varustettu kolmella automaattisesti toimivalla muistialueella. Muistin valinta Napauta näppäintä B tai säätöpyörää D» Kuva 3 sivulla 21. Nollaus Valitse haluamasi muistialue. Paina näppäintä B tai säätöpyörää D» Kuva 3 sivulla 21 pidemmän aikaa. Valitun muistialueen seuraavat tiedot nollataan: keskikulutus ajomatka keskinopeus ajoaika Informaatiojärjestelmä 21

24 Since start Muistiin kerätään virran kytkemisestä virran katkaisuun seuraavat tiedot: ajoaika, ajomatka ja kulutettu polttoainemäärä. Jos ajamista jatketaan 2 tunnin kuluessa virran katkaisun jälkeen, otetaan uudet arvot mukaan voimassaolevan ajoinformaation laskentaan. Jos pysäytys kestää yli kahden tunnin ajan, muisti tyhjenee automaattisesti. Long-term Muistiin kerätään ajotiedot mistä tahansa määrästä yksittäisiä ajomatkoja yhteensä 99 tunnin ja 59 minuutin ajoaikaan tai km ajomatkaan asti. Kun jompi kumpi mainituista arvoista ylittyy, muisti tyhjenee ja laskenta alkaa uudelleen. Since refuel Muistiin kerätään ajotiedot viimeisestä tankkauksesta lähtien. Seuraavan polttoaineen tankkauksen yhteydessä muisti nollautuu automaattisesti. Kun akkukaapelit irrotetaan, kaikki muistiarvot pyyhitään pois. Monitoiminäytön tiedot Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 21. Toimintasäde Toimintasäteen tieto ilmoittaa auton jäljellä olevan ajomatkan nykyisellä polttoainemäärällä ja samalla ajotavalla. Toimintasäde näytetään 10 km välein. Kun merkkivalo on syttynyt, näytetään varapolttoaineen käyttö 5 km välein. Tiedon laskenta perustuu polttoaineen kulutukseen edellisen 50 kilometrin matkalta. Kun ajat säästeliäämmin, toimintasäde voi kasvaa. Keskikulutus Keskimääräinen polttoaineen kulutus 1) lasketaan viimeisen muistin nollauksen jälkeen» Sivu 21. Jos halutaan mitata tietyn aikavälin keskikulutus, muisti on tyhjennettävä uutta mittausta varten» Kuva 3 sivulla 21. Tyhjennyksen jälkeen näyttöön ei ilmesty ensimmäisten 100 metrin matkalla mitään arvoa. Ajon aikana näytetty kulutusarvo päivitetään säännöllisesti välein. Hetkellinen polttoaineen kulutus Tämän näytön avulla voit sovittaa ajotapasi haluttuun polttoaineen kulutukseen 1). Auton ollessa paikallaan tai hitaasti ajettaessa näytetään polttoaineenkulutus litroina tunnissa 2). Öljyn lämpötila Jos moottoriöljyn lämpötila on alueella C, moottorin käyttölämpötila on saavutettu. Jos lämpötila on alle 80 C tai yli 110 C, vältä moottorin suuria käyntinopeuksia, kaasu pohjassa ajamista ja moottorin voimakasta kuormittamista. Kun öljyn lämpötila on alle 50 C tai jos öljyn lämpötilaa säätelevässä järjestelmässä on häiriö, öljyn lämpötilan asemasta näytetään symbolia. Varoitus nopeuden ylityksestä Nopeusrajoituksen asetus, esim. asuinalueen nopeusrajoitusta varten» Sivu 23. Liikennemerkkien tunnistus Näytöllä voidaan esittää samanaikaisesti kolme tunnettua liikennemerkkiä, jotka kertovat seuraavia tietoja: nopeusrajoitukset (mukaan lukien lisämerkit) ohituskiellot Lisäinformaatioita» Sivu 24, Liikennemerkkien tunnistus. Hetkellinen ajonopeus Hetkellisen nopeuden näyttö on samanlainen kuin käyntinopeusmittarin näyttö 3» Kuva 2 sivulla 8. Keskinopeus Näytössä näytetään keskinopeus km/h viimeisimmän muistin tyhjennyksen jälkeen» Sivu 21. Mittaa jonkin aikavälin polttoaineen keskikulutus nollaamalla ensin muisti» Sivu 21. 1) Näytettävän kulutusarvon yksikön asetus» Bedienungsanleitung Infotainment, kappale Laiteasetukset. 2) Joidenkin maiden malleissa näytetään --,- km/l auton ollessa paikallaan. 22 Käyttö

25 Muistin tyhjennyksen jälkeen näyttöön ei ilmesty ensimmäisten noin 300 metrin matkalla mitään arvoa. Ajon aikana näytetty arvo päivitetään säännöllisesti välein. Ajon aikana näytettävä keskikulutusarvo päivitetään säännöllisesti välein. Ajomatka Näyttöön tulee ajomatka muistin edellisen tyhjennyksen jälkeen. Jos ajomatkaa halutaan mitata tietystä hetkestä lähtien, on muisti nollattava kyseisenä hetkenä» Sivu 21. Kummankin muistin suurin näyttö on km. Kun tämä aika ylitetään, näyttö taas automaattisesti nollasta. Ajoaika Näyttöön tulee ajoaika, joka on kulunut muistin edellisestä nollauksesta. Jos ajoaikaa halutaan mitata tietystä hetkestä lähtien, on muisti nollattava kyseisenä hetkenä» Sivu 21. Molempien muistien suurin näyttöarvo on 99 tuntia ja 59 minuuttia. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Mukavuusvarusteiden kulutusnäyttö Mukavuusvarusteiden kulutusnäyttö yksikössä l/h. Yhdessä kulutustietojen kanssa näytetään myös kolmen eniten polttoainetta kuluttavan varusteen lista. Varoitus nopeuden ylityksestä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 21. Nopeusrajoituksen asettaminen auton ollessa paikallaan Valitse näppäimellä A» Kuva 4 tai säätöpyörällä D valikkokohta Varoitus nopeuden ylityksestä. Aktivoi nopeusrajoituksen säätömahdollisuus painamalla näppäintä B tai säätöpyörää D. Aseta haluamasi nopeusrajoitus, esim. 50 km/h, näppäimellä A tai säätöpyörällä D. Vahvista asettamasi nopeusrajoitus painamalla näppäintä B tai säätöpyörää D tai odota noin 5 sekuntia, niin asetus tallentuu automaattisesti. Nopeusrajoitus voidaan tällä tavalla säätää 5 km/h välein. Nopeusrajoituksen asettaminen auton ollessa liikkeessä Valitse näppäimellä A» Kuva 4 tai säätöpyörällä D valikkokohta Varoitus nopeuden ylityksestä. Aja haluttua nopeutta, esim. 50 km/h. Kun painat näppäintä B tai säätöpyörää D, sen hetkinen ajonopeus tallentuu nopeusrajoitukseksi (arvo vilkkuu). Jos haluat muuttaa asetettua nopeusrajoitusta, voit tehdä sen 5 km/h:n välein (esim. vastaanotettu nopeus 47 km/h suurenee arvoon 50 km/h tai pienenee arvoon 45 km/h). Vahvista nopeusrajoitus painamalla uudelleen näppäintä B tai säätöpyörää D tai odota 5 sekuntia, jolloin asetus tallentuu automaattisesti (arvo vilkkuu). Nopeusrajoituksen muuttaminen tai poistaminen Valitse näppäimellä A» Kuva 4 tai säätöpyörällä D valikkokohta Varoitus nopeuden ylityksestä. Paina näppäintä B tai säätöpyörää D, jolloin nopeusrajoitus poistuu. Paina näppäintä B tai säätöpyörää D, jolloin nopeusrajoituksen muutosmahdollisuus poistuu. Kuva 4 Näppäimet (säätöpyörä) käyttövivulla/monitoimiohjauspyörässä Jos ylität asetetun nopeusrajoituksen, siitä varoitetaan äänimerkin avulla ja mittariston näyttöön ilmestyy varoitusviesti, esim.: tai Speed 50 exceeded. SPEED TOO HIGH Rajoitusnopeus säilyy muistissa auton sytytysvirran katkaisemisen jälkeenkin. Kun ajaminen keskeytyy yli 2 tunnin ajaksi, nopeusrajoitus poistuu. Informaatiojärjestelmä 23

26 Informaationäyttö Pääset päävalikkoon kuittaamalla informaationäytön varoitukset käyttövivun näppäimellä B tai monitoimiohjauspyörän säätöpyörällä D» Kuva 5. Liikennemerkkien tunnistus Johdatus aiheeseen Kuva 5 Näppäimet (säätöpyörä) käyttövivulla/monitoimiohjauspyörässä Informaationäyttö kertoo auton ajankohtaisen toimintatilan. Lisäksi informaationäytössä on (auton varustuksen mukaan) Infotainment-radion, monitoiminäytön jne. tietoja. Käyttövivussa olevien painikkeiden käyttö Päävalikko aktivoidaan painamalla keinukatkaisinta A» Kuva 5. Voit valita keinukatkaisimella A yksittäisen valikkokohdan. Valittu informaatio näytetään, kun katkaisinta B painetaan lyhyesti. Monitoimiohjauspyörässä olevien painikkeiden/säätöpyörän käyttö Päävalikko aktivoidaan painamalla pitkään keinukatkaisinta C» Kuva 5. Valitse yksittäinen valikko säätöpyörää D kääntämällä. Valitsemasi valikko näytetään, kun napautat kevyesti säätöpyörää D. Kun painat lyhyesti näppäintä C, pääset yhden tason korkeammalle. Päävalikkokohdat Voit valita seuraavat toiminnat (auton varustuksen mukaan): Driving data» Sivu 21 Assist systems» Sivu 121 Navigation» Infotainment-käyttöohjekirja, kappale Navigointi (näppäin NAV) Audio» Infotainment-käyttöohjekirja, kappale Mediat (näppäin MEDIA) Telephone» Infotainment-käyttöohjekirja, kappale Puhelin (näppäin PHONE) Vehicle» Infotainment-käyttöohjekirja, kappale Ajoneuvojärjestelmien asetus (näppäin CAR) Valikkokohdat Audio ja Navigation näytetään vain, jos tehdasasenteinen Infotainment-radio tai navigaattori on asennettu. Tässä kappaleessa on tietoa seuraavista aiheista: Toimintatapa 25 Ohjeita kuljettajalle 25 Tunnistettuja liikennemerkkejä näytetään mittariston näytöllä seuraavassa valikossa: Driving data Traffic sign Lisänäytöt Jos valikkokohtaa liikennemerkkien tunnistuksella ei suoraan näytetä, liikennemerkki ja nopeusrajoitus näyttään mittariston ylemmällä näyttöalueella» Kuva 7 sivulla Liikennemerkkien tunnistuksen lisänäyttö voidaan asettaa päälle ja pois Infotainment-järjestelmässä» Infotainment-käyttöohjekirja, kappale Ajoneuvojärjestelmien asetus (näppäin CAR). Liikennemerkkien näyttö perävaunua käytettäessä Kun ajetaan perävaunun kanssa, näytölle voidaan valita perävaunukäyttöä koskevat liikennemerkit. Perävaunukäyttöä koskevien liikennemerkkien näyttö voidaan asettaa päälle ja pois Infotainment-järjestelmässä» Infotainment-käyttöohjekirja, kappale Ajoneuvojärjestelmien asetus (näppäin CAR). 24 Käyttö

27 Liikennemerkkien tunnistus toimii vain apuna. Tien reunassa näkyvillä liikennemerkeillä on aina etusija näytöllä näkyviin verrattuna. Kuljettaja on siten vastuussa ajotilanteen oikeasta arvioinnista. Olosuhteista riippuen järjestelmä ei aina pysty tunnistamaan liikennemerkkejä tai tunnistaa ne väärin. Tällöin liikennemerkkejä ei mahdollisesti näytetä lainkaan tai ne näytetään virheellisesti. Liikennemerkkien tunnistustoiminto ei varoita nopeusrajoituksen ylityksestä eikä ohjaa ajonopeutta rajoituksen mukaan! Näyttä perustuu paikallisiin nopeusyksiköihin. Mittariston näytöllä oleva merkki voi siten tarkoittaa maasta riippuen joko km/h tai mph. Liikennemerkkien tunnistus on käytettävissä vain joissakin maissa. Toimintatapa Kuva 6 Tuulilasi: liikennemerkkejä tunnistavan kameran näkökenttä Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 24. Liikennemerkkien tunnistus mahdollistaa tunnettujen liikennemerkkien, kuten nopeusrajoitusten tai ohituskieltojen näyttämisen, mittariston näytöllä. Sen lisäksi voidaan näyttää vielä lisämerkkejä, esim. tieolosuhteita tai liikennemerkkien voimassaoloaikoja. Liikennemerkkien tunnistus toimii kameraan tallennettujen tietojen pohjalta ja voi esittää vain ne liikennemerkit, joka ovat kameran näkökentässä» Kuva 6. Kameran tietoja voidaan täydentää Infotainment-navigaattorin tiedoilla. Sen vuoksi voidaan nopeusrajoituksesta ilmoittavia liikennemerkkejä näyttää myös sellaisilla tieosuuksilla, joissa ei ole liikennemerkkejä. Liikennemerkkien tunnistus ei ehkä ole käytettävissä tai on käytettävissä vain rajoitetusti seuraavissa tilanteissa: huono näkyvyys, esim. sumu, sadekuuro, tiheä lumituisku häikäisevä auringonpaiste vastaantulevan liikenteen häikäisevät ajovalot kameran näkökenttää rajoittava este suuri ajonopeus liikennemerkki on osittain tai kokonaan (esim. puun tai toisen ajoneuvon takana) piilossa tai (esim. lumen, jään tai lian) peitossa liikennemerkki ei ole standardin mukainen (pyöreä ja punainen reuna) liikennemerkki on vahingoittunut tai taipunut liikennemerkkiin on kiinnitetty vilkkuvia valokilpiä liikennemerkki vaihtunut, joten navigointitiedot eivät ole enää ajan tasalla. Kuva 7 Mittariston näyttö: esimerkki liikennemerkkien tunnistuksen näytöstä/lisänäytöstä Ohjeita kuljettajalle Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 24. Mittariston näytöllä annetaan ohjeita kuljettajalle. No traffic signs detected. Mitää nopeusrajoitusta ei ole tunnistettu (esim. moottoritie ilman kattonopeutta). Error: traffic sign recognition Järjestelmässä on häiriö. Pyydä apua lähimmästä ŠKODA-merkkiliikkeestä. Informaatiojärjestelmä 25
