1 Konstru AS OY MÄKÄRÄ 1(10) AS OY MÄKÄRÄ HAKAMAANKUJA ESPOO HAVAINNOT ALAPOHJIEN TUTKIMUKSESTA YLEISTÄ Tutkimuksessa tutkittiin talojen A, B, D, H, L, K ja M ryömintätilat DI Mika Laitalan ja RI Joni Sundströmin toimesta. Ryömintätilojen kaikkia osia ei pystytty tutkimaan niiden ahtauden vuoksi. C-talon ryömintätilaan ei ollut pääsyä koska luukku oli kasvillisuuden seassa eikä sitä ollut uusittu. Yleisiä havaintoja ryömintätiloista: - Ryömintätilojen tuuletusaukot ovat joko lähellä maanpintaa tai osittain maan sisällä. Pintavedet pääsevät näistä aukoista ryömintätilaan ja talvisin lumi tukkii tuuletusaukot. - Ryömintätiloissa on vielä lahoavia muottilautoja vaikka ne piti poistaa linjasaneerauksen yhteydessä. Jälkivalujen vanerimuotteja on monissa paikoissa kiinni alapohjassa (kuvat 1 ja 2). - Vanhat valurautaviemärit on jätetty ryömintätilaan (kuva 3). - Palkeissa on hakoja näkyvillä (kuva 4). - Ryömintätilojen täytöt ovat hienoa hiekkaa, joka on monin paikoin kosteaa. - Sokkeleiden viereltä puuttuu vastapenkat ja pihan täytöt pääsevät valumaan ryömintätilaan. - Märkätilasiivissä on ryömintätilan tuuletusaukot vain päissä. - Tuuletuksen toimivuudesta ei ole varmuutta. Ryömintätiloissa on korkeita palkkeja, jotka vaikuttavat ilmankiertoon. Palkkien alla on hyvin vähän tilaa. - Joissakin alapohjan palkeissa on suuria piikattuja aukkoja (kuva 5). - Joitakin pieniä vanhoja läpivientiputkia, jotka on katkaistu, on tulppaamatta. Talo A: - Ryömintätilan aukon lähellä oleva viemäri on syvässä kaivannossa. Kaivannon pohjalla on vettä ja kaivanto on täyttämättä (kuva 6). - Korkeammalla ryömintätilassa oleva hiekka on kuivaa. - Sisäänkäynnin kohdalla alapohjan laatta on märkä (kuva 7). Talo B: - Hiekka on kosteaa ja paikoin märkää. - Ryömintätilan aukosta katsottuna oikeassa takakulmassa alapohjan laatta ja palkki on märkä. - Rakennuksen keskivaiheilla on alapohjassa kaikki muottilaudat poistamatta (kuva 8). - Ryömintätilan korkeus kaivetun syvennyksen kohdalla on noin 1300 mm. Talo D: - Ryömintätilassa on ummehtunut haju. o Tuuletus on heikko. - Ryömintätilassa on lahoavaa muottilautaa. o Muottilautojen poisto oli käynnissä samana päivänä. - Ryömintätilan korkeus keskellä n. 300 mm, reunoilla korkeampi.

Ryömintätilojen kaikkia osia ei pystytty tutkimaan niiden ahtauden vuoksi. C-talon ryömintätilaan ei ollut pääsyä koska luukku oli kasvillisuuden seassa eikä sitä ollut uusittu.

2 Konstru AS OY MÄKÄRÄ 2(10) Talo H: - Märkätilasiivessä on huonosti tiivistetty läpivienti (kuva 9). o Läpiviennin ympärillä on muottilautaa. - Asuinrakennuksen ryömintätila on ahdas ja tutkittiin vain ensimmäinen palkkiväli. - Alapohjan katossa helmeilee vettä (kuva 10). o Vesi haihtuu märästä täytöstä ja tiivistyy alapohjan alapintaan. - Hiekka on märkää. - Hiekan seassa on puunjuuria. Talo L: - Ryömintätilan aukosta vasemmalle katsottuna viimeisessä palkkivälissä on alapohjalaatta märkä (kuva 11). - Ryömintätilassa on erittäin voimakas viemärin haju. o Vanhassa valurautaviemärissä oli reikä heti uuden viemärin liitoksen jälkeen (kuva 12). Viemärit on sukitettu linjasaneerauksen yhteydessä. o Viemärin kaivannossa on puunjuuria (kuva 13). - Sokkelipalkissa on lämmityskaapelin läpivienti josta vesi pääsee valumaan ryömintätilaan (kuva 14). Talo K: - Ryömintätila on ahdas. - Hiekka on kosteaa. Talo M: - Ryömintätila on matala aukosta kauemmas mentäessä. - Hiekka on märkää. - Ryömintätilan aukosta suoraan eteenpäin (itään) katsottuna olevaan sokkelipalkkiin on tiivistynyt vettä (kuva 15). LIITTEET Liite 1. Kartta havainnoista

- Hiekka on märkää. - Hiekan seassa on puunjuuria. Talo L: - Ryömintätilan aukosta vasemmalle katsottuna viimeisessä palkkivälissä on alapohjalaatta märkä (kuva 11).

3 Konstru AS OY MÄKÄRÄ 3(10) Kuva 1. Ryömintätiloissa on vanhaa muottilaudoitusta. Kuva 2. Ryömintätiloissa on vanhaa muottivaneria.

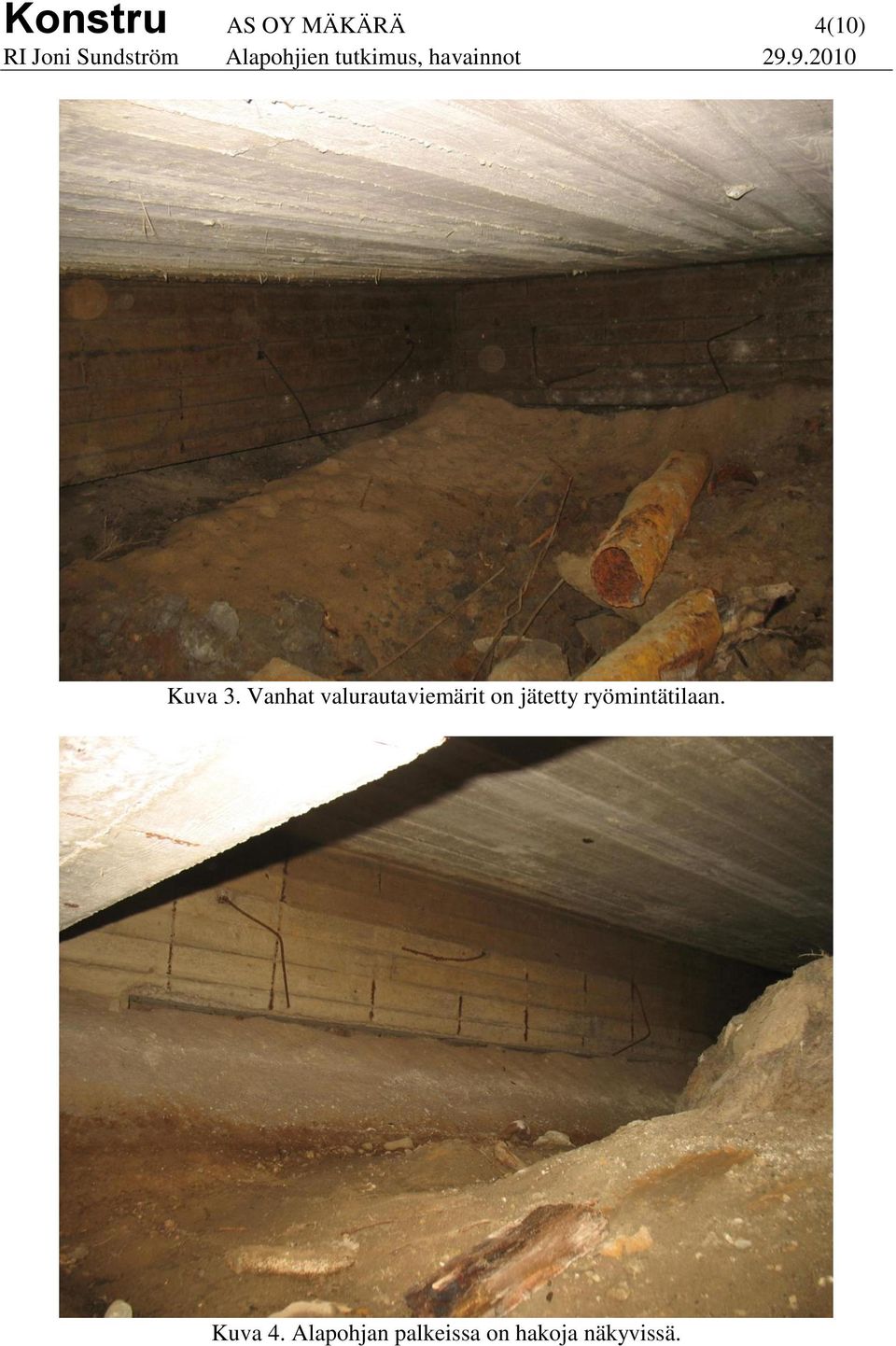

4 Konstru AS OY MÄKÄRÄ 4(10) Kuva 3. Vanhat valurautaviemärit on jätetty ryömintätilaan. Kuva 4. Alapohjan palkeissa on hakoja näkyvissä.

5 Konstru AS OY MÄKÄRÄ 5(10) Kuva 5. Alapohjan palkeissa on suuria piikattuja aukkoja. Kuva 6. A-talon viemärikaivannossa on vettä ja kaivanto on täyttämättä.

6 Konstru AS OY MÄKÄRÄ 6(10) Kuva 7. A-talon sisäänkäynnin kohdalla laatta on märkä. Kuva 8. B-talon keskiosalla on muottilaudoitukset poistamatta.

7 Konstru AS OY MÄKÄRÄ 7(10) Kuva 9. H-talon märkätilasiivessä on huonosti tiivistetty läpivienti. Kuva 10. H-talon alapohjan katossa helmeilee vettä.

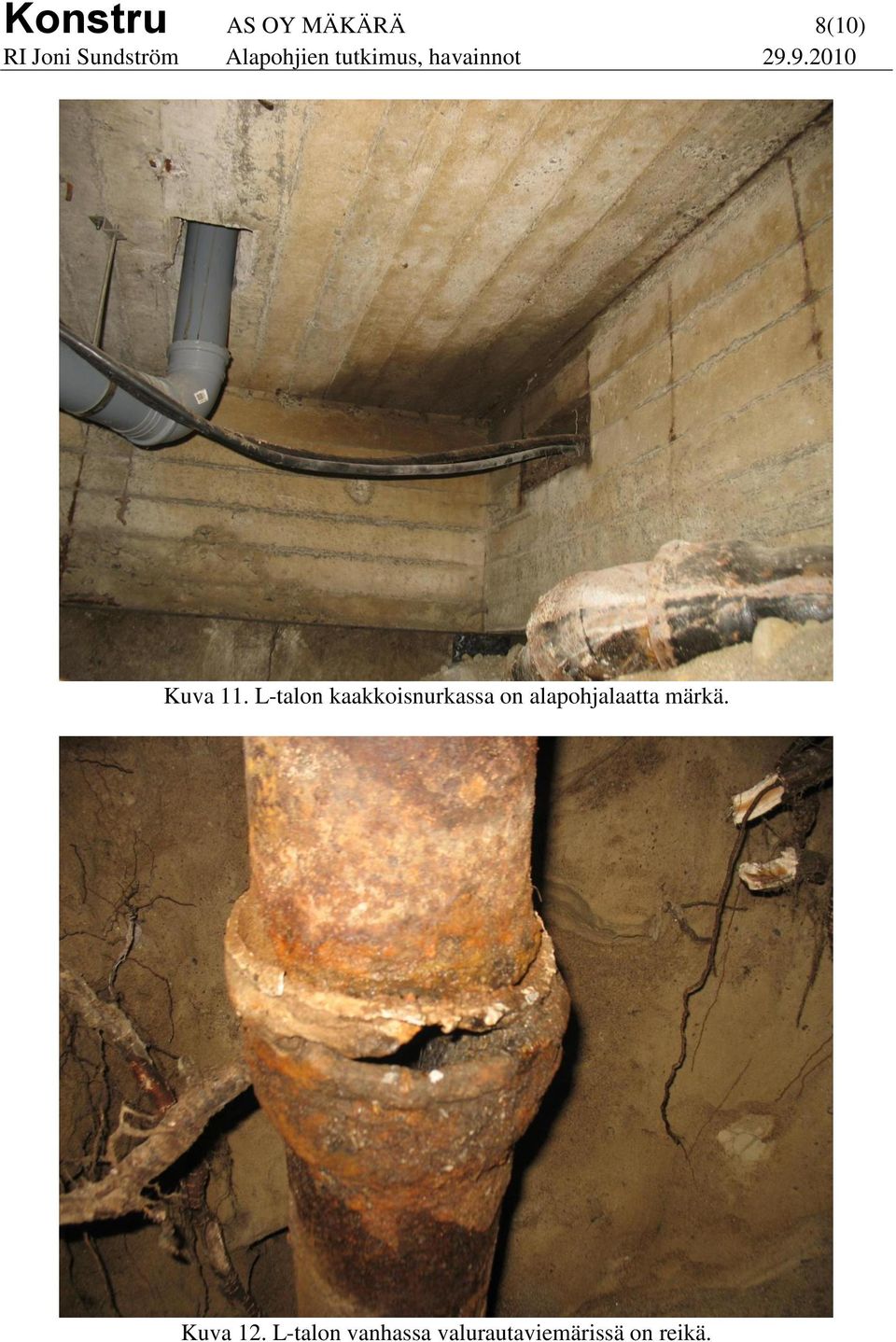

8 Konstru AS OY MÄKÄRÄ 8(10) Kuva 11. L-talon kaakkoisnurkassa on alapohjalaatta märkä. Kuva 12. L-talon vanhassa valurautaviemärissä on reikä.

9 Konstru AS OY MÄKÄRÄ 9(10) Kuva 13. Viemärin kaivannossa on puunjuuria. Kuva 14. L-talon sokkelipalkissa on lämmityskaapelin läpivienti josta vesi pääsee valumaan ryömintätilaan.

10 Konstru AS OY MÄKÄRÄ 10(10) Kuva 15. M-talon itäpäädyn sokkelipalkkiin on tiivistynyt vettä.
