1 Fortum Fiksu Sisä- ja ulkolämpötilamittarit Käyttöohjeet

2 1 Lämpötilamittarit Fortum Fiksu -järjestelmään kytkettävä paristokäyttöinen lämpötilamittari mittaa lämpötilaa ja lähettää tiedot langattomasti ohjausyksikköön. Näin voit seurata lämpötilaa ja lämpötilamuutoksia käyttöliittymäsi kautta: näet lämpötilat myös graafina aikajanalla, ja sinulle jää talteen lämpötilojen historiatiedot. Halutessasi saat ilmoituksen matkapuhelimeesi, mikäli mittarin mittaama lämpötila poikkeaa asettamistasi rajoista. Näin saat välittömästi tiedon esimerkiksi putkien jäätymisvaarasta sisälämpötilan laskiessa liian alas. Yhdessä Fortum Fiksu Etäohjattavaan sähkökytkimen (erikseen hankittava lisälaite) kanssa voit myös esimerkiksi ohjata kodin tai loma-asunnon sähköpattereiden lämmitystä päälle tai pois. Aseta sisälämpötilamittari paikkaan, jossa ilma pääsee vaihtumaan hyvin ja lähellä ei ole lämpöpattereita tai muita lämpötilamittausta mahdollisesti vääristäviä asioita. Ulkolämpötilamittari asetetaan sopivaan paikkaan esim. ikkunan läheisyyteen niin, että voit vetää anturijohdon pään talon ulkopuolelle. Huomaa, että anturiin osuva auringonpaiste voi vääristää mittausta. Voit kiinnittää mittarin seinään joko tarralla tai ruuveilla siinä olevista ruuvin rei istä. Pakkauksen mukana ei toimiteta kiinnitystarvikkeita - varaa tarvikkeet kiinnitystä varten valitsemasi asennuspaikan seinämateriaalin mukaisesti. Lämpötilamittareita on saatavilla sekä ulko- että sisälämpötilan mittaamiseen. Sisällys 1 Lämpötilamittarit 2 Asentaminen 2.1 Lämpötilamittarin lisääminen Fortum Fiksu -järjestelmään 2.2 Lämpötilamittarin lisääminen pääkäyttöliittymään 3 Lämpötila hälytysten asettaminen Tekniset tiedot Sisälämpötilamittari Ulkolämpötilamittari 2 3

3 2 Asentaminen Asentamiseen tarvitset Ristipääruuvimeisselin Veitsen Lämpötilamittarin suojakotelo on kiinnitetty ruuvilla, joka on suojattu peitenastalla. Sen irrottaminen käy parhaiten terävällä veitsellä. Kiinnitystarvikkeet seinämateriaalin mukaan. 2. Aseta paristot paikoilleen. Laite on nyt valmis liitettäväksi ohjausyksikköön. Jätä suojakotelo vielä auki. Pidä lämpötilamittari enintään kolmen metrin etäisyydellä ohjausyksiköstä liittämisen ajan. Liitä lämpötilamittari ohjausyksikköön hallinnointikäyttöliittymässä seuraavasti: 3. Siirry hallinnointikäyttöliittymään: Valitse Asetukset ja klikkaa ikkunassa Fortum Fiksu tietoa linkkiä Hallinnointikäyttöliittymään.. Valitse Järjestelmä Laitteet. 2.1 LÄMPÖTILAMITTARIN LISÄÄMINEN FORTUM FIKSU -JÄRJESTELMÄÄN 1. Poista kannesta kiinnitysruuvin peittävä peitenasta, kierrä auki paristonsuojan kiinnittävä ruuvi ja avaa lämpötilamittarin suojakotelo. Lämpötilamittarin paristojen asentaminen 5

4 5. Valitse Lisää uusi. 8. Odota kunnes ruudulle ilmestyy teksti Löytyi: LS Control ES 861 Temperature ja uusi laite ilmestyy alimmaiseksi laitelistaan Valitse Aloita haku. 9a 9b 6 9. Lisää laitteelle seuraavaksi palvelu: a) Laitteen alle ilmestyy kohta Valitse palvelu: Uusi Lämpömittari-palvelu. b) Valitse Lisää Palvelulle muodostuu nimi Lämpömittari x, jossa x on järjestelmän automaattisesti luoma järjestysnumero. 7. Lämpötilamittarin suojakotelon alta löytyy pieni liittämispainike. Paina sitä kerran Tämän jälkeen valitse Valmis. 11. Sulje lämpötilamittarin suojakotelo. 12. Kiinnitä mittari valitsemaasi paikkaan. Lämpötilamittari on nyt lisätty järjestelmään ja lämpötilaa voidaan seurata hallinnointikäyttöliittymässä ja minikäyttöliittymässä. Lämpötilamittarin liittämispainike 6 7

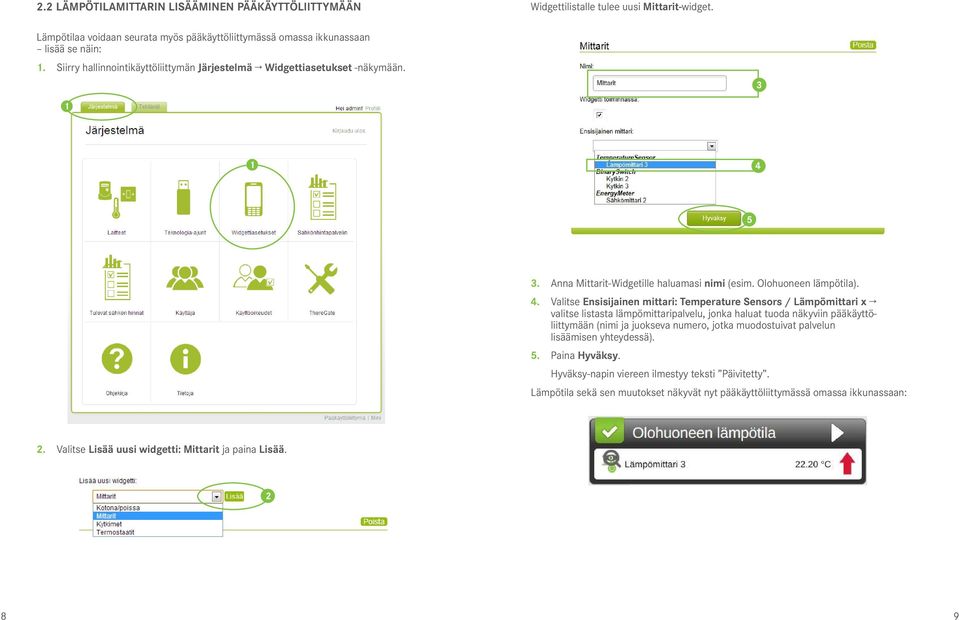

5 2.2 LÄMPÖTILAMITTARIN LISÄÄMINEN PÄÄKÄYTTÖLIITTYMÄÄN Widgettilistalle tulee uusi Mittarit-widget. Lämpötilaa voidaan seurata myös pääkäyttöliittymässä omassa ikkunassaan lisää se näin: 1. Siirry hallinnointikäyttöliittymän Järjestelmä Widgettiasetukset -näkymään Anna Mittarit-Widgetille haluamasi nimi (esim. Olohuoneen lämpötila).. Valitse Ensisijainen mittari: Temperature Sensors / Lämpömittari x valitse listasta lämpömittaripalvelu, jonka haluat tuoda näkyviin pääkäyttöliittymään (nimi ja juokseva numero, jotka muodostuivat palvelun lisäämisen yhteydessä). 5. Paina Hyväksy. Hyväksy-napin viereen ilmestyy teksti Päivitetty. Lämpötila sekä sen muutokset näkyvät nyt pääkäyttöliittymässä omassa ikkunassaan: 2. Valitse Lisää uusi widgetti: Mittarit ja paina Lisää

6 3 Lämpötilahälytysten asettaminen. Anna tehtävälle nimi (esim. Matalan lämpötilan hälytys ). Voit asettaa lämpötilamittarille hälytystehtäviä, jolloin saat ilmoituksia haluamistasi lämpötilamuutoksista sähköpostiisi ja/tai matkapuhelimeesi. Yleisimpiä lämpömittarille asetettavia tehtäviä ovat: Hälytä jos lämpötila liian korkea Hälytä jos lämpötila liian matala Mikäli sinulla on Fortum Fiksu -järjestelmän sähkökytkin, voit myös ohjata sitä päälle/ pois lämpötilamittarin mittaaman lukeman mukaan. Lisää uusi tehtävä näin: 1. Siirry hallinnointikäyttöliittymän Tehtävät-näkymään Valitse lämpömittarin (LS Control ES 861 Temperature) kohdalta Luo uusi tehtävä Valitse sääntö (esim. Hälytä, jos lämpötila on matala). 5. Valitse valvottava lämpömittari. 6. Anna kynnysarvot varoitukselle ja hälytykselle; aseta raja siten, että varoitus tulee lievemmästä poikkeamasta kuin hälytys. 7. Valitse kytkin sekä kytkimen tila, mikäli haluat hälytyksen vain silloin kun järjestelmään liittämäsi sähkökytkin on tietyssä tilassa. Jos haluat jatkuvan valvonnan, tai et ole liittänyt järjestelmääsi kytkimiä, jätä nämä tyhjäksi. 8. Valitse lämpötilavalvonnan aloitus- ja lopetusajat. Jos haluat jatkuvan valvonnan jätä nämä tyhjäksi. 9. Paina Tallenna

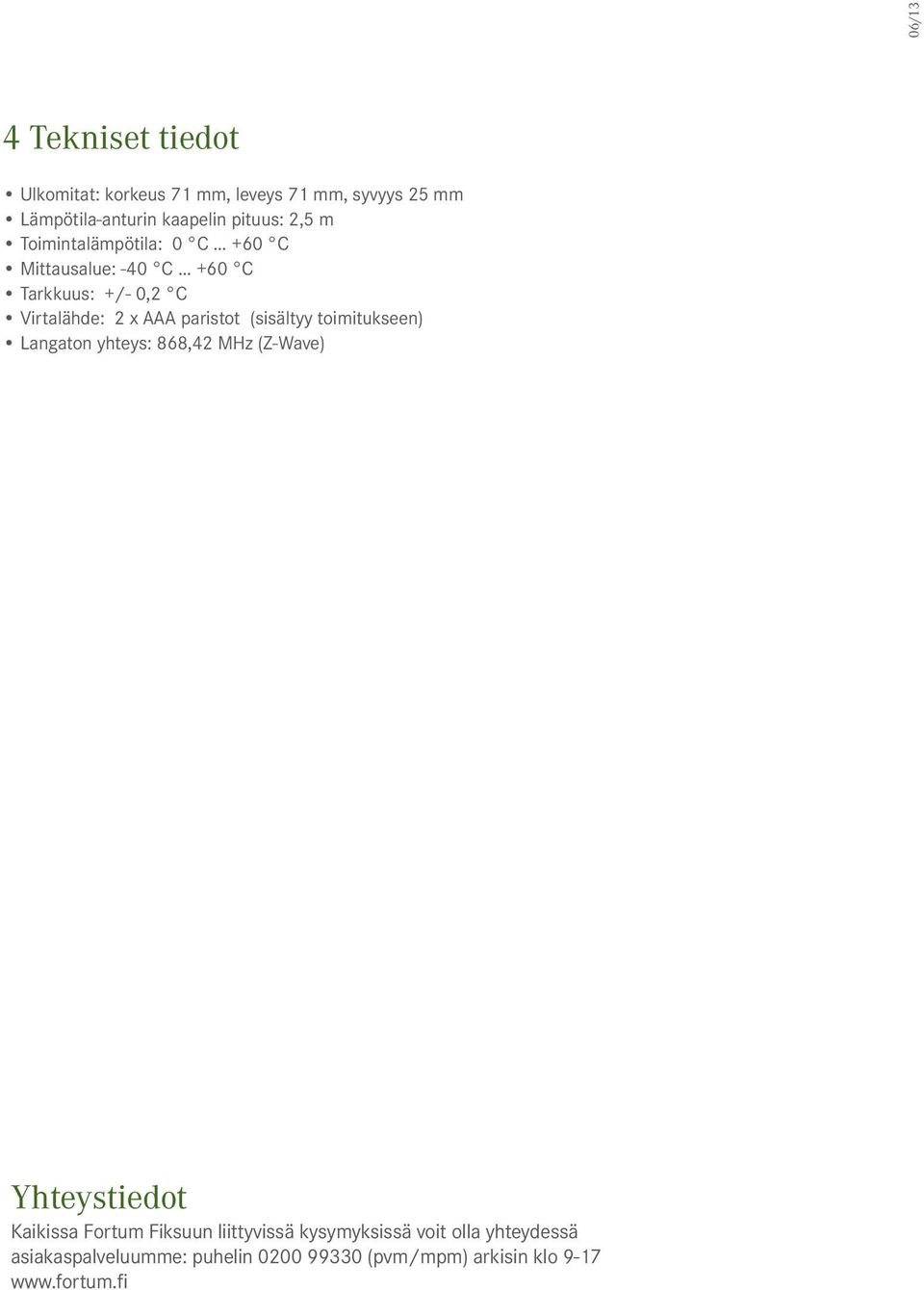

7 06/13 Tekniset tiedot Ulkomitat: korkeus 71 mm, leveys 71 mm, syvyys 25 mm Lämpötila-anturin kaapelin pituus: 2,5 m Toimintalämpötila: 0 C +60 C Mittausalue: -0 C +60 C Tarkkuus: +/- 0,2 C Virtalähde: 2 x AAA paristot (sisältyy toimitukseen) Langaton yhteys: 868,2 MHz (Z-Wave) Yhteystiedot Kaikissa Fortum Fiksuun liittyvissä kysymyksissä voit olla yhteydessä asiakaspalveluumme: puhelin (pvm/mpm) arkisin klo
