1 BIOENERGIASTA VOIMAA ALUETALOUTEEN SEMINAARI Kainuun liikennebiokaasutiekartta liikennebiokaasun tuotanto Kainuussa

2 Tausta Tiekartta laadittu Oulun yliopiston/kajaanin yliopistokeskuksen toimeksiantona. Tavoite selvittää liikennebiokaasun tuotannon ja jakelun edistämistoimenpiteet Kainuussa ja tehdä Kainuun liikennebiokaasutiekartta. Toteutuksesta vastaavat: Aluekehityssäätiö (vastuullinen toteuttaja) ja Envitecpolis Oy (alihankkija). HUOM! Esityksen lähteet (nyt numeroituja) löytyvät myöhemmin julkaistavassa toimeksiannon loppuraportissa.

3 Kainuun biokaasutiekartan rakenne Kansallinen tilanne ja kansalliset tavoitteet Biokaasun tuotannon volyymi Suomessa Biometaanin jalostulaitoksetja tankkauspisteet Suomessa sekä biometaanin käyttö liikenteessä Suomessa. Kainuun biokaasupontentiaali ja vertaus Suomessa tehtyihin alueellisiin potentiaaleihin Arvio biometaanin tuotannosta Kainuussa Potentiaaliset asiakkaat ja jakelijat. Peilataan potentiaaliin. Tilanne Suomessa ja Kainuun asemoituminen

4 Biokaasulla tuotetun energian kehitys Suomessa Reaktorilaitosten tuotta energiamäärä Suomessa (GWh) Sähköä Lämpöä Mekaanista energiaa YHTEENSÄ Lähde: Biokaasurekisterit vuosilta Suomessa reaktorilaitoksilla tuotetut energiamäärät yhteensä ovat vuoden GWh:ntasosta kasvaneet vuoteen GWh:n tasolle. Mekaaninen energia mm. jäteveden puhdistamon ilmastusmoottorit. Vuonna 2013 yhteismädättämöt ovat ilmoittaneet mekaanisen energiantuotannon määräksi 8,1 GWh (Biokaasurekisteri, tiedot vuodelta 2013)

5 Biokaasulla tuotettu energia Suomessa 2013 Biokaasulla tuotetun energian alkuperä (GWh/2013) Reaktorilaitoksilla tuotetun biokaasuenergian alkuperä Suomessa (GWh/2013) GWh 0 GWh Reaktorilaitokset Kaatopaikat Reaktorilaitoksilla tuotettu energia Suomessa; 260 GWh(10) Kaatopaikkakaasulla tuotettu energia Suomessa; 294 GWh. (10) Yhdyskuntien JV-puhdistamot Yhteismädättämöt Teollisuus Maatilat Nykytilanne Kainuussa (syksy 2014); - Vuoden 2013 tilastossa ei ole mukana Kainuun toista maatilakokoluokan laitosta (0,1 GWh) - Sotkamon MTT:n tutkimusasemalla otetaan käyttöön biokaasulaitos, jonka kapasiteetti on noin 0,3 GWh.

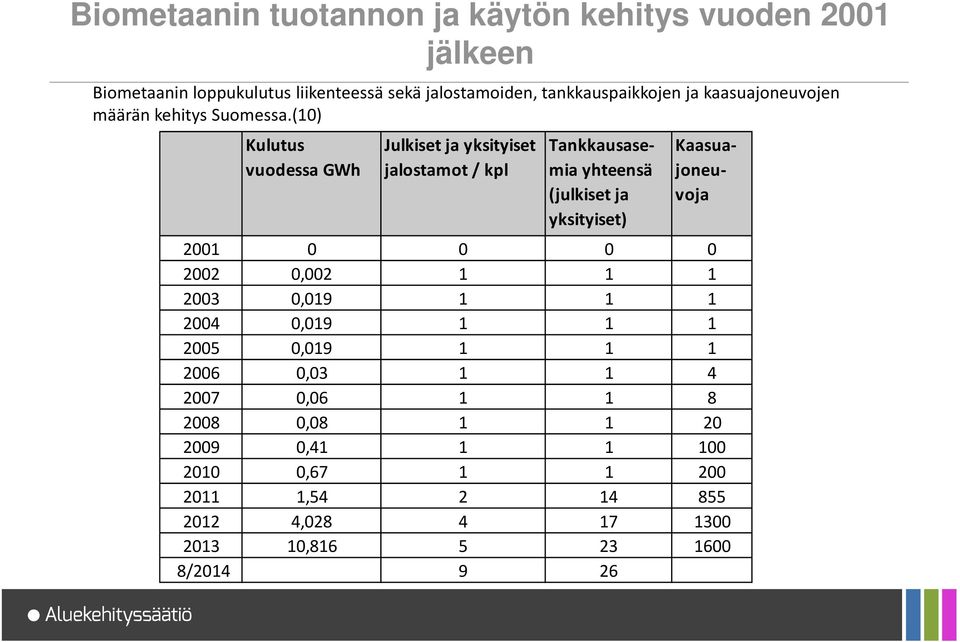

6 Biometaanin tuotannon ja käytön kehitys vuoden 2001 jälkeen Biometaanin loppukulutus liikenteessä sekä jalostamoiden, tankkauspaikkojen ja kaasuajoneuvojen määrän kehitys Suomessa.(10) Kulutus vuodessa GWh Julkiset ja yksityiset jalostamot / kpl Tankkausasemia yhteensä (julkiset ja yksityiset) Kaasuajoneuvoja , , , , , , , , , , , , /

7 Biometaanin tuotanto ja käyttö liikenteessä Biometaania tuotettiin Suomessa; ,6 GWh(10) ,8 GWh(10) Biometaanin käyttö liikenteessä Suomessa; ,0 GWh(2) ,8 GWh(10) Vuoden 2013 osalta tuotanto kasvoi enemmän kuin kulutus, osa kaasusta vietiin ulkomaille (CBG/LBG, 10).

8 Biometaanin julkiset tankkauspisteet Suomessa BIOMETAANIN JULKISET TANKKAUSPISTEET, syksy 2014 Tankkuaspaikkakunta Gasumin maakaasuverkon piirissä Tuotantolaitoksen yhteydessä Kuvan lähteet: 21 ja 22. Taulukon lähde: 21. Espoo Espoo Helsinki Helsinki Helsinki Hyvinkää Kotka Kouvola Lahti Lohja Lappeenranta Porvoo Riihimäki Tampere Imatra Lohja Helsinki Tampere Hamina, St1 Leppävesi, Metener Metener Oy Forssa, Envor Group Oy Envor Biotech Oy Joutsa, Joutsan Ekokaasu Oy Joutsan Ekokaasu Oy Jepua, Jeppo Graft Jepua, Jeppo Graft Mäntsälässä St1 aseman yhteydessä voi tankata vain maakaasua. Operaattorina Mäntsäkän sähkö. Espoon Ruskeasuossa ykstyinen tankkauspiste, jossa sijaitsee HKL: bussivarikko.

9 Kainuun biokaasu- ja biometaanipotentiaali Kainuun teoreettinen biometaanipotentiaali (arvio perustuu lähteisiin 23-27) Biometaanipontentiaali Energia m³ CH4 /v GWh/v Yhdyskuntalietteet ,7 Biojätteet ,9 Maatalouden lannat - Naudat ,6 - Hevoset ,8 Peltobiomassat - HVP -pellot ( ,9 - Ruokohelpi ,3 - Arvio rehunurmen tuotantopinta-alasta 10 % ,5 YHTEENSÄ ,6 Vuonna 2013 Kainuun liikennöintiin käytetty energiamäärä (28): - BENSA 32,8 milj. l = 290 GWh - DIESEL 49,3 milj. l = 495 GWh YHTEENSÄ: 790 GWh Biometaanipotentiaali on noin 16 % liikenteen polttoaineista.

10 BiokaasupontetiaaliKainuussa ja vertaus alueellisiin potentiaaleihin Suomessa Kainuun biokaasu- ja biometaanipotentiaali arvio tulevaisuudesta Biometaanipontentiaali m³ CH4 /v Energia GWh/v Osuus biokaasuntuotantoon % Teknistaloudellinen arvio m³ CH4 /v Teknistaloudelli nen energia GWh Yhdyskuntalietteet , ,7 Biojätteet , ,9 Maatalouden lannat 0,0 - Naudat , ,9 - Hevoset , ,2 Peltobiomassat 0,0 - HVP -pellot ( , ,1 - Ruokohelpi , ,1 - Arvio rehunurmen tuotantopinta-alasta 10 % , ,8 YHTEENSÄ , ,5 - Biokaasua liikenteessä käytettiin 2012 noin 4 GWh ja 2013 noin 10,8 GWh. - Potentiaali vastaa noin henkilöauton vuosikulutusta (4,5 kg/100 km tai 7 l bensa/100 km, km/v).

11 Kainuussa toimivat, suunnittelussa ja selvitetyt laitokset. = biokaasua tuotetaan, maatilat = selvitetty/selvityksessä, toimija tiedossa = alueen potentiaali (yritysvetoiset suunnitelmat) = teoreettinen tuotanto alueella, maatilat 1 kpl/kunta 0,5 GWh 0,1 GWh 0,9 GWh 5 GWh 2,2 GWh 3,0 GWh 2,5 GWh (Kaikki teoreettisessa arviossa mukana olevat kunnat) 0,6 GWh 10 GWh Kuva: 0,3 GWh

12 Yhteenveto biometaanin tuotannosta Kainuussa Teoreettinen potentiaali Teknistaloudellinen arvio 2020 Selvitetyt / vireillä olevat hankkeet. - Nurmipinta-alasta 10 %. - Potentiaali 127 GWh - Vastaa 14,1 milj. l bensaa - Arvo bensana 22,7 milj. - N henkilöautoa - Potentiaali 54,5 GWh - Vastaa 6,1 milj. l bensaa - Arvo bensana 9,7 milj. - N henkilöautoa. - Potentiaali 25,3 GWh - Vastaa 2,8 milj. l bensaa - Arvo bensana 4,5 milj. - Investointipotentiaali noin milj. - N henkilöautoa. Henkilöautot tarkoittavat määrää, joiden vuotuisen bensan kulutuksen tuotettu biometaanimäärä kattaisi. Lähtöarvot; kulutus 7 l bensaa/100 km = 4,5 kg biometaania/100 km, vuotuinen ajomäärä km.

13 Jakelun logistiikka CBG (biokaasun tankkaus muualla kuin tuotantopaikalla) CBG = paineistettu biokaasu Siirtokontti 1 (pullopatteri) Siirtokontti 2 (pullopatteri) Tankkausasema Korkeapainekompressori Varasto (pullopatteri bar) Mittari ja kortinlukulaite Kuva: Taavitsainen Kuva: Taavitsainen Kuva: Taavitsainen Kuva: Taavitsainen

14 Metaani tiekartta Suomessa Suomen kaasun tankkausasemaverkosto 2020 (VISIO). Kartta löytyy osoitteesta: Julkinen biometaanin tankkauspiste Joutsassa (Joutsan Ekokaasu Oy) maakaasuverkon ulkopuolinen tankkauspiste. Kuva: Taavitsainen

15 KIITOS! Mika Arffman, Aluekehityssäätiö Toni Taavitsainen, Envitecpolis Oy
