1 ENERGIAA JÄTEVESISTÄ Maailman käymäläpäivän seminaari - Ongelmasta resurssiksi

2 Watrec Oy palvelutarjonta Ratkaisut 1) Viranomaisprosessit 2) Selvitysprosessit 3) Asiantuntijaarvioinnit Asiantuntijapalvelut Ylläpitopalvelut JVP-asiantuntijapalvelut Biokaasulaitos: a) Suunnittelu b) Teknologiatoimitus c) Avaimet käteen Jätevedenpuhdistamo: a) Suunnittelu b) Teknologiatoimitus c) Avaimet käteen Tarjoukset ja hankinnat Taloushallinto Myynti ja markkinointi Asiakkaan hankintaprosessi ja elinkaari Biokaasulaitosten ylläpitopalvelut (OEM) JVP-ylläpitopalvelut Suunnitteluvaihe Toteutusvaihe Operointivaihe

3 Watrec Oy Ratkaisut konsepti Malliesimerkki teollisesta ekologiasta, symbioosista ja hajautetusta energiatuotannosta YHTIÖN URAKOIMAT BIOKAASULAITOKSET ( ) Puhdistamoliete tn/a Biojäte (erilliskerätty ja kaupan pakattu) tn/a Elintarviketeollisuuden sivuvirrat tn/a Yhteensä tn/a, tn TS/a Energian tuotanto110 GWh/a = 12,5 MW Fosforia kierrätykseen 400 tn/a Typpeä kierrätykseen tn/a Biojätehuolto Oulu Kuopio Honkajoki Huittinen

4 Watrec Oy:n biokaasulaitos

5 JÄTEVESISSÄ ON ENERGIAA MISTÄ ENERGIA JÄTEVESIIN ON SIIRTYNYT? RUOKA JA KÄSITTELY 5-7 % USA:n sähköenergian kulutuksesta on vesien käsittelyssä

6 Miten energia saadaan palautettua hyötykäyttöön? JÄTEVEDESSÄ ON ENERGIAA LÄMPÖNÄ JA ORGAANISENA AINEKSENA LÄMMÖN TALTEENOTTORATKAISUT MELKO TUOREITA, MUTTA YLEISTYVÄT

7 Lämmön talteenotto Snellmanin Pietarsaaren lihanjalostustehtaassa on otettu talteen jäteveden hukkalämpöä, jolla on lämmitetty pesuvesiä. Hukkalämmöllä on korvattu raskaan polttoöljyn tarvetta niin tehokkaasti, että energiakustannuksissa säästyy jopa euroa vuodessa

8 Muita energiantalteenottomenetelmiä jätevedestä sähköä

9 Muita energiantalteenottomenetelmiä jätevedestä vetyä

10 Muita energiantalteenottomenetelmiä jätevedestä biokaasua

11 Jätevedestä biokaasua ANAEROBINEN, ELI HAPETON JÄTEVEDENKÄSITTELY TUOTTAA PUHDISTETUN JÄTEVEDEN LISÄKSI VÄHÄISEN MÄÄRÄN LIETETTÄ JA BIOKAASUA, ELI METAANIKAASUN JA HIILIDIOKSIDIKAASUN SEKOITUSTA. AEROBISEEN JÄTEVEDENKÄSITTELYYN VERRATTUNA ANAEROBINEN PROSESSI ON HUOMATTAVASTI ENERGIATEHOKKAAMPI, KOSKA ENERGIAA KULUU VAIN JÄTEVEDEN SIIRTÄMISEEN JA SEKOITTAMISEEN EIKÄ ILMASTUSENERGIAA TARVITA LAINKAAN. LISÄKSI LIETTEENTUOTTO ON HUOMATTAVASTI ALHAISEMPI JOLLOIN LIETTEENKÄSITTELYYN TARVITTAVA ENERGIA ON MYÖS HUOMATTAVAN ALHAINEN.

12 Jätevedestä biokaasua BIOKAASUN KÄYTÖSTÄ MAATILOILLA VALAISTUKSEEN JA KEITTIÖKÄYTTÖÖN ON VIITTEITÄ MUINAISESTA SUMERISTA 3000 EAA. JA KIRJALLISIA TIETOJA KIINASTA 1600 EAA RAKENNETTIIN ENGLANNISSA SEPTISIÄ TANKKEJA, MISTÄ NIIDEN TUOTTAMA BIOKAASU HYÖDYNNETTIIN VALAISTUKSESSA. ANAEROBISESSA JÄTEVEDENKÄSITTELYSSÄ ON MUUTAMIA RAJOITTEITA, MISTÄ JOHTUEN SEN OSUUS BIOLOGISESTA KÄSITTELYSTÄ ON HUOMATTAVASTI PIENEMPI KUIN AEROBISILLA PROSESSEILLA. - PROSESSI VAATII LÄMPIMÄT OLOSUHTEET (YLEENSÄ C), MIKÄ TARKOITTAA ERITYISESTI POHJOISISSA OLOSUHTEISSA LÄMMITYSENERGIAN TARVETTA

13 Jätevedestä biokaasua - VAIKKA PROSESSIN TUOTTAMAA BIOKAASUA VOIDAAN KÄYTTÄÄ LÄMMITYKSEEN, EI KAIKESTA JÄTEVEDESTÄ TULE RIITTÄVÄÄ ENERGIAMÄÄRÄÄ LÄMMITYSENERGIAN KATTAMISEKSI 40 Tuotettu energia vs lämmitykseen kuluva energia kw COD(poistettu) g/l

14 Jätevedestä biokaasua TOISIN SANOEN, ANAEROBINEN KÄSITTELY SOVELTUU JOKO LÄMPÖISILLE JÄTEVESILLE JA/TAI JÄTEVESILLE, JOILLA ON KORKEA ORGAANINEN KUORMITUS TEOLLISET JÄTEVEDET TAI IHMISPERÄISET JÄTEVEDET, JOTKA KERÄTÄÄN ERIKSEEN TALTEEN

15 Jätevedestä biokaasua IC-reaktori sokeri- ja pakastevihannestehtaan prosessi- ja jäteveden käsittelyssä Q 330 m 3 /h, HRT 3.5 h, CODkuorma <35 tn/d. Biokaasu poltetaan 3 MW kattilassa.

16 Jätevedestä biokaasua Rakennettu 2002 Q max 300 m 3 /d max 2000 kg COD/d Lievestuoreen Lipeälampi Biokaasu käytetään käsiteltävän veden lämmittämiseen

17 Jätevedestä biokaasua AEROBISET JÄTEVEDENPUHDISTUSPROSESSIT TUOTTAVAT LIETETTÄ, JOKA ON PUOLESTAAN ENERGIANLÄHDE ANAEROBISELLE PROSESSILLE MÄDÄTYSREAKTOREITA ON OLLUT KÄYTÖSSÄ 1900 LUVUN ALUSTA, MYÖS SUOMESSA. PERINTEISESTI LIETE KÄSITELTY TIIVISTETTYNÄ (2-3 % TS) JA REAKTORIEN TUOTTAMASTA ENERGIASTA ON SAATU 30 % JÄTEVEDENPUHDISTAMON ENERGIASTA. YHTEISMÄDÄTYS MAHDOLLISTAA KUITENKIN ERI RAAKA-AINEIDEN YHDISTÄMISEN, MIKÄ PUOLESTAAN MAHDOLLISTAA SUUREMMAN ENERGIAN TUOTANNON.

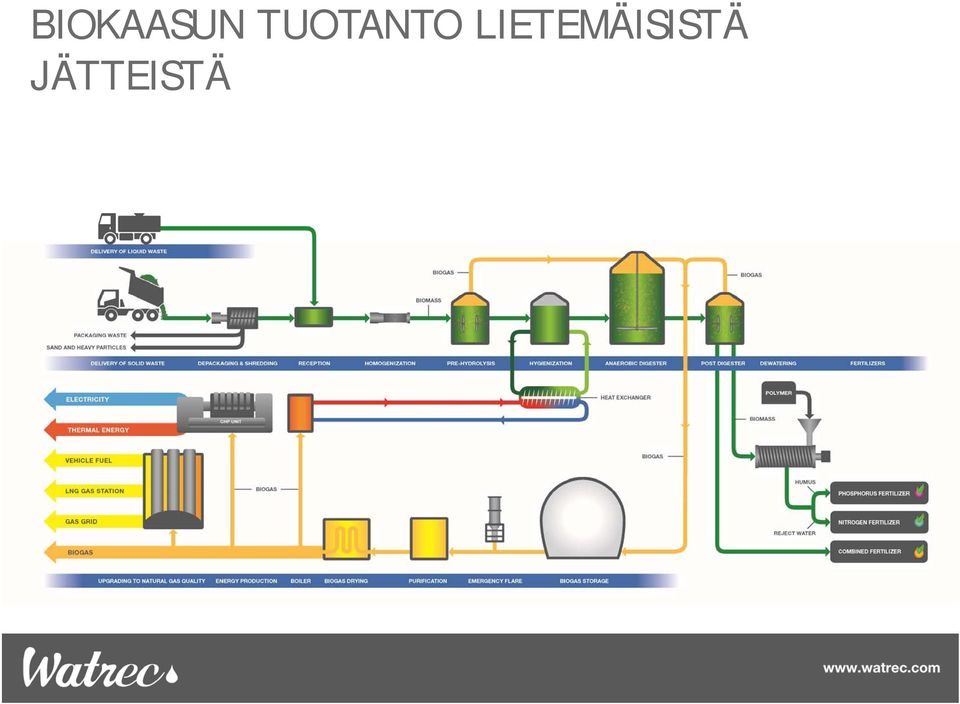

18 BIOKAASUN TUOTANTO LIETEMÄISISTÄ JÄTTEISTÄ

19 Biotehdas Oy RAAKA-AINEET KAPASITEETTI tn/year ( tn TS/a) SYÖTTEET: PUHDISTAMOLIETE LANTA ELINTARVIKETEOLLISUUDEN SIVUVIRRAT BIOETANOLITUOTANNON SIVUVIRRAT TUOTANTO ENERGIA: > 30 GWh /a; 3,5 MW SÄHKÖTEHO 1 MW LÄMPÖTEHO 1,5 MW BIOKAASU TEOLLISUUDELLE ( m 3 metaania/a) RAVINTEET: tn/a P 120 tn/a N 300 tn /a

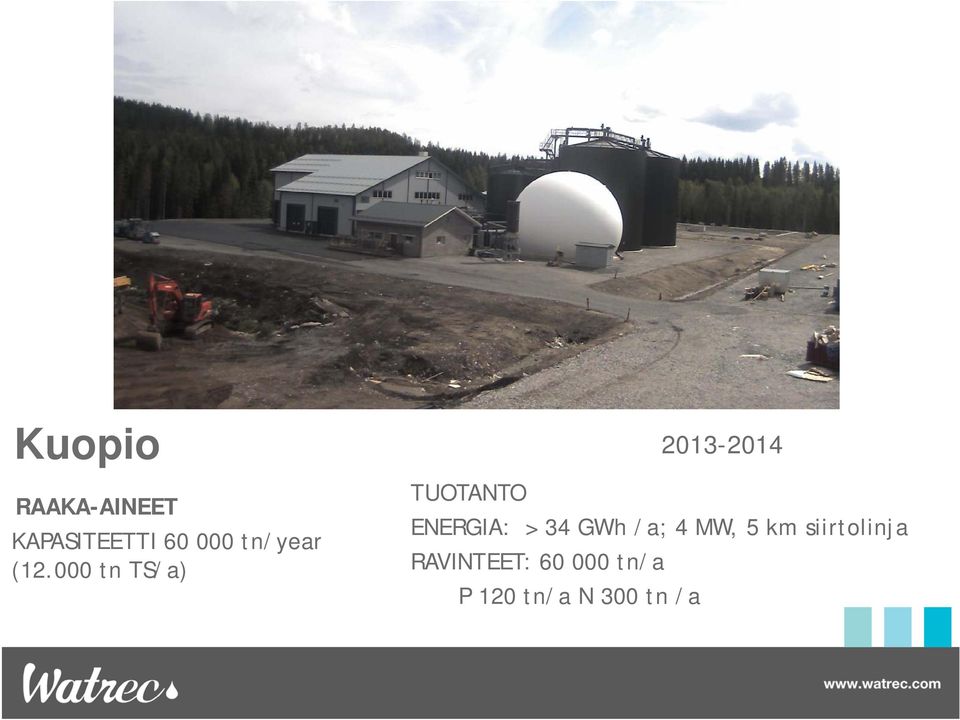

20 Kuopio RAAKA-AINEET KAPASITEETTI tn/year ( tn TS/a) TUOTANTO ENERGIA: > 34 GWh /a; 4 MW, 5 km siirtolinja RAVINTEET: tn/a P 120 tn/a N 300 tn /a

21 Honkajoki RAAKA-AINEET KAPASITEETTI tn/year ( tn TS/a) TUOTANTO ENERGIA: > 34 GWh /a; 4 MW, 1 km siirtolinja RAVINTEET: tn/a P 120 tn/a N 300 tn /a

22 Oulu RAAKA-AINEET KAPASITEETTI tn/year (6.000 tn TS/a) TUOTANTO ENERGIA: > 17 GWh /a; 2 MW, 0,5 km siirtolinja RAVINTEET: tn/a P 60 tn/a N 150 tn /a
