1 TeleWell TW-EA100 ADSL USB modeemi CE Käyttäjän ohjekirja Windows 98, 98Se, Me, 2000, Xp Huomautus! USB kaapelia ei saa kytkeä ennen kuin asennusohjelma sitä pyytää. Asennusohjelma Setup.exe on TW-EA100 CD levyllä. Kytke USB kaapeli vasta kun asennusohjelma sitä pyytää.

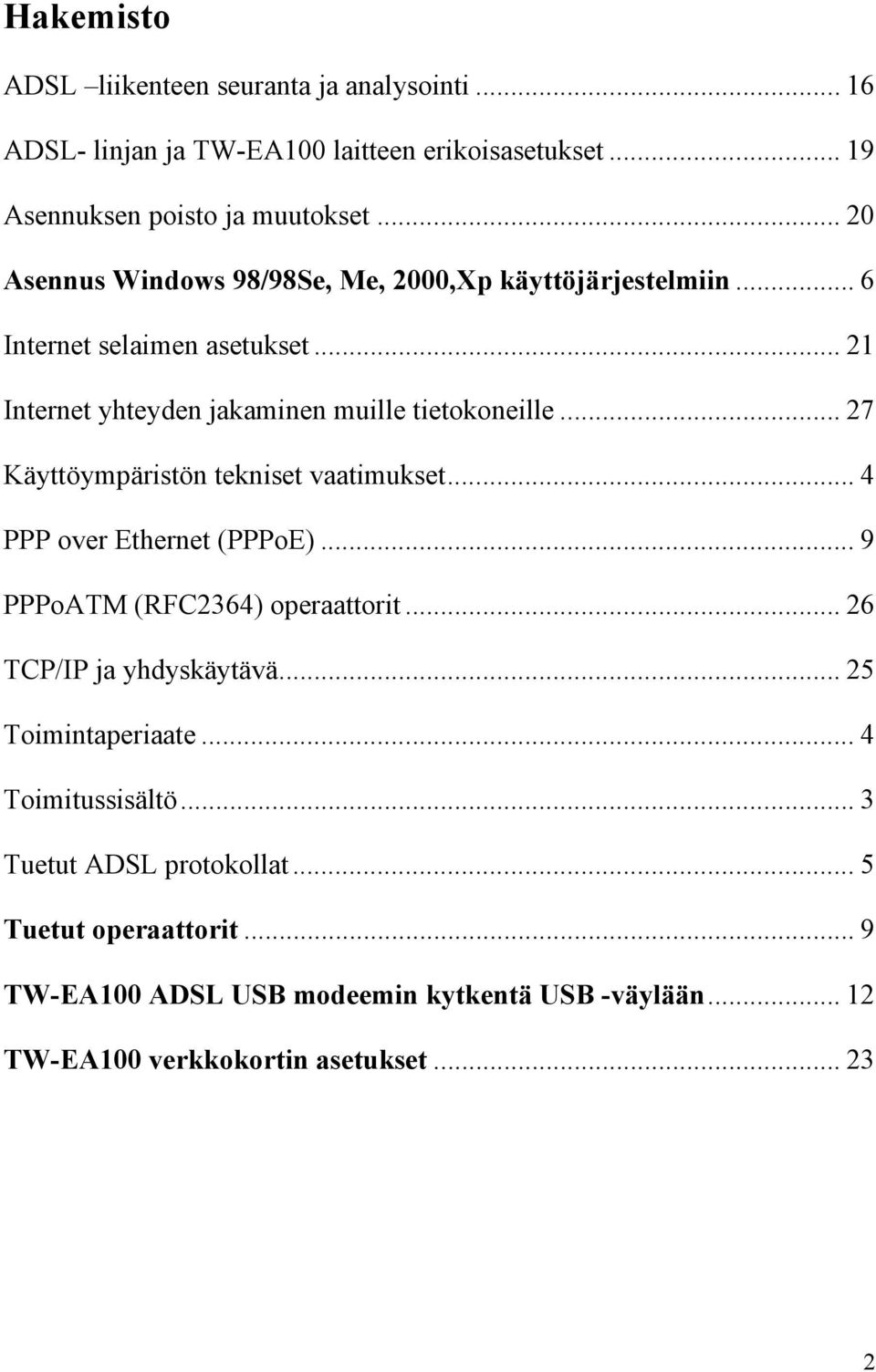

2 Hakemisto ADSL liikenteen seuranta ja analysointi ADSL- linjan ja TW-EA100 laitteen erikoisasetukset Asennuksen poisto ja muutokset Asennus Windows 98/98Se, Me, 2000,Xp käyttöjärjestelmiin... 6 Internet selaimen asetukset Internet yhteyden jakaminen muille tietokoneille Käyttöympäristön tekniset vaatimukset... 4 PPP over Ethernet (PPPoE)... 9 PPPoATM (RFC2364) operaattorit TCP/IP ja yhdyskäytävä Toimintaperiaate... 4 Toimitussisältö... 3 Tuetut ADSL protokollat... 5 Tuetut operaattorit... 9 TW-EA100 ADSL USB modeemin kytkentä USB -väylään TW-EA100 verkkokortin asetukset

3 Toimitussisältö -TeleWell TW-EA100 ADSL USB modeemi -suomenkielinen asennusohje -suomalainen puhelinjohto -USB 1.1 standardin mukainen kaapeli -asennusohjelma CD -levyllä 3

4 Käyttöympäristön tekniset vaatimukset Käyttöjärjestelmä: Windows 98, 98Se, Me, 2000 ja XP Laite tukee USB 1.1 standardia. Laite saa kaiken tarvitseman virran tietokoneelta. Virransäästötilan tulee olla pois päältä Windowsista jotta varmistutaan ADSL -linjan häiriöttömästä toiminnasta. Tämä toimenpide on pakollinen vain jos kyseisessä toiminnossa ilmenee häiriöitä. Tietokoneen pitää olla vähintään Pentium 200 MHz -yhteensopiva, jossa muistia 32MB ja 10MB vapaata kiintolevytilaa sekä CD -asema. ADSL liittymän tulee olla kytkettynä. Tavalliset puhelinlaitteet pitää eroittaa ADSL signaaleista erillisellä analogisen puhelimen suotimella. Suodinta ei saa kytkeä ADSL modeemin eteen. Toimintaperiaate: TeleWell TW-EA100 ADSL USB modeemi toimii samankaltaisesti kuin mikä tahansa verkkokortti Windows ympäristössä. ADSL yhteys on kiinteä verkkoyhteys ja se on aina päällä kun laite on kytkettynä puhelinverkkoon. Laite tulee irrottaa puhelin ja sähköverkosta aina ennen ukkosia ja kesäaikana kun sitä ei käytetä. Ukkonen rikkoo laitteita eikä takuu korvaa ukkosen aiheuttamia vikoja. Verkkoyhteys on hyvä suojata erillisellä palomuuriohjelmalla, jollaisen voi imuroida osoitteesta. Lisäksi on hyvä käyttää virusten torjuntaohjelmistoa kuten Norton Antivirus

5 Tuetut ADSL -protokollat RFC 1483 Bridge / Sonera ADSL (TCP/IP haetaan automaattisesti) RFC 1483 Routed /Elisa ADSL TCP/IP määritellään Elisa itseasennusohjeenmukaisesti RFC 1483 Bridge Elisa ADSL Powerd by Kolumbus (TCP/IP haetaan automaattisesti) RFC 1577 RFC 2364 /VLP PPPoE protokolla jolloin laite asennetaan RFC 1483 Bridge eli Sonera ajureilla ja VCI ja VPI asetukset palvelun tarjoajan ohjeiden mukaan. 5

6 Asennus Windows 98/98Se, Me, 2000,Xp käyttöjärjestelmiin Laitetta ei saa kytkeä USB tai ADSL linjaan ennen kuin asennusohjelma on suoritettu mukana tulevalta CD -levyltä (Setup.exe -ohjelma) ja ohjelma kehoittaa suorittamaan USB kaapelin kytkennän. Asennuksen aikana pitää olla järjestelmänvalvojan oikeudet (Administrator) Start/Run /Browse tai suomenkielisessä versiossa Käynnistä/Suorita/Selaa Valitse Browse / Selaa toiminnolla CD levyltä Setup.exe ohjelma 6

7 Valitse "Open / Avaa " ja asennus käynnistyy, ja kuittaa OK valinnalla. 7

8 Valitse Next Palvelu valinnassa on mysö mukana uusi Elisa ADSL powered by Kolumbus. Sen kanssa TCP/IP haku on automaattinen. Valitse käyttämäsi operaattori ja kuittaa valinta Next -painikkeella. 8

9 Kullekin yhteydelle on valmiiksi laitettu ruudussa näkyvän operaattorin linja-asetukset. Huomautus! Älä tee muutoksia yhteydelle ellet tiedä mitä teet. Valitse taulukosta operaattorisi palvelu. Tuetut operaattorit: Sonera ADSL RFC 1483 Elisa ADSL premium (Routed) RFC 1483 Elisa ADSL Powered by Kolumbus PPP over ATM VLP, Auria (Tarkista lopussa VCI ja VPI -asetus) PPP over Ethernet (PPPoE) käyttöön käytä Sonera valintaa ja tarkista asennuksen lopussa VCI ja VPI asetukset. Asenna myös operaattorin PPPoE asiakasohjelma esimerkiksi Enternet. PPPoE palvelua käyttävät mm. PPO, Kajaanin puhelin, Oulun puhelin Sonera ADSL yhteyden asetukset 9

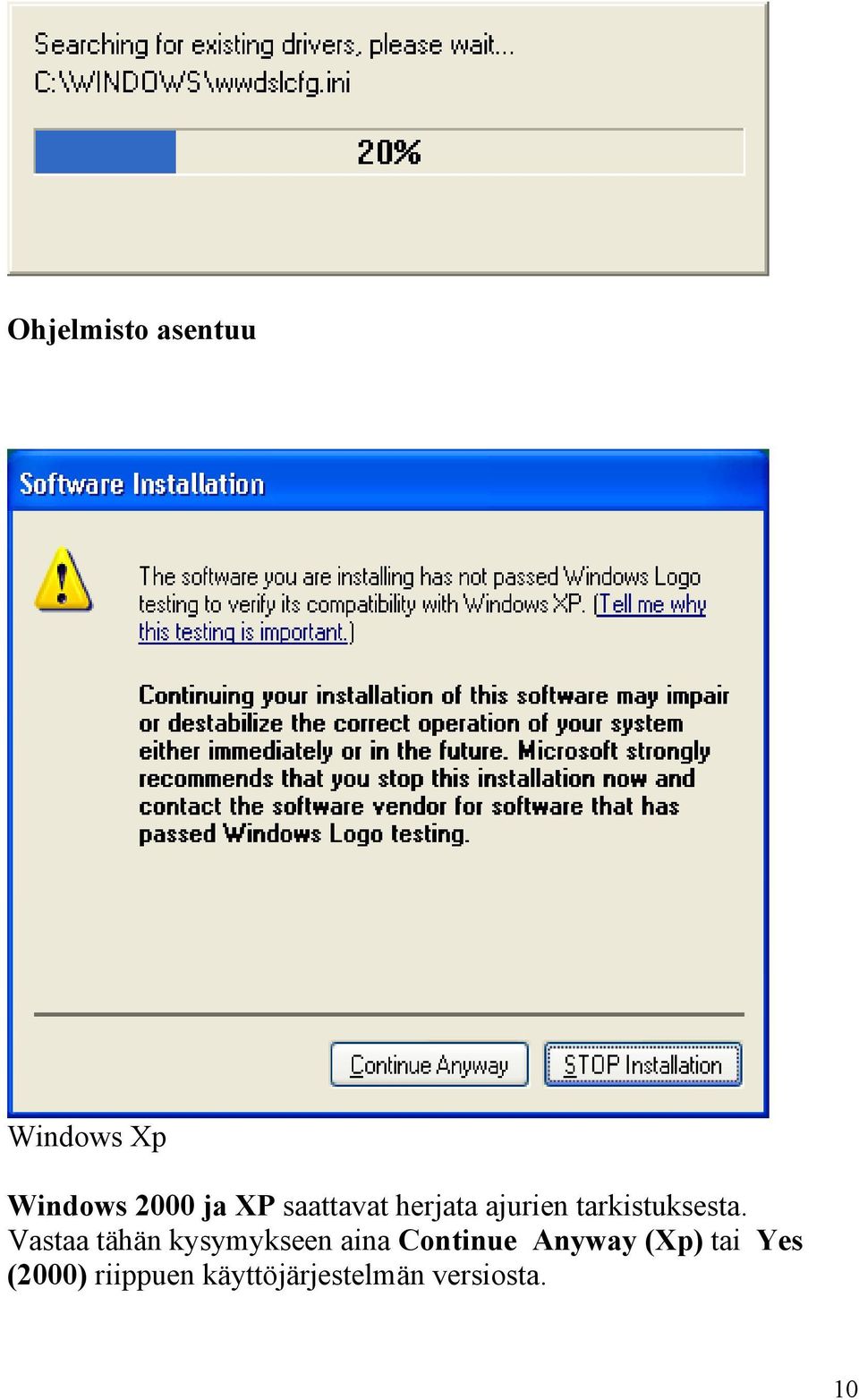

10 Ohjelmisto asentuu Windows Xp Windows 2000 ja XP saattavat herjata ajurien tarkistuksesta. Vastaa tähän kysymykseen aina Continue Anyway (Xp) tai Yes (2000) riippuen käyttöjärjestelmän versiosta. 10

11 Windows 2000 Valitse Finish niin ADSL linjan ajurit on asennettu. Seuravaksi ohjelmisto asentaa USB väylän ajurit. 11

12 TW-EA100 ADSL USB modeemin kytkentä USB -väylään Kytke USB -kaapeli vasta tässä vaiheessa tietokoneen ja laitteen välille sekä ADSL- linjan puhelinjohto. Ohjelmisto pyytää kytkemistä. Windows 2000 ja XP saattavat herjata ajurien tarkistuksesta. Vastaa tähän kysymykseen aina Continue Anyway(Xp) /Yes (2000) 12

13 Valitse Finish niin ADSL linja-ajurien asennus on valmis Verkkoajurien asennus jatkuu automaattisesti modeemiajurien jälkeen! 13

14 Ohjelma asentaa tarvittavat verkkoajurit. 14

15 Valitse Finish ja asennus on valmis Käynnistä Windows uudelleen valitsemalla Yes. 15

16 ADSL liikenteen seuranta ja analysointi Käynnistyksen jälkeen liikennevalokuvake näkyy oikeassa alakulmassa(nuolet). Yllä kuva joka näkyy kun tuplanäpäytät hiiren vasemmanpuoleista näppäintä 2:sti nuolien kohdalla. 16

17 Yllä kuva tilanteesta kun laite yrittää muodostaa yhteyttä Yllä kuva onnistuneesta yhteydestä. 17

18 Kuva oletusasetuksesta. "Modulation" pitää olla aina Multimode Save tallentaa asetuksen ja Apply ottaa sen käyttöön (linja katkeaa ja aukeaa uudelleen). OK poistut asetuksesta Cancel keskeyttää toiminnon 18

19 ADSL- linjan ja TW-EA100 laitteen erikoisasetukset Kuva erikoisasetuksista joihin pääsee kun näpäyttää hiiren molempia näppäimiä yhtä aikaa kahdesti TeleWell sanan kohdalla. Näitä asetuksia ei saa muuttaa ilman EASYTEL Oy:n ja operaattorin lupaa. Asennuksen poisto ja muutokset 19

20 Remove painikkeesta poistat asennuksen (Irrota USB kaapeli vasta kun ohjelma sitä pyytää). Settings painikkeesta teet tarvittavia muutoksia ADSL yhteydelle. Support ja Help painikkeilla EASYTEL Oy:n tukisivuille 20

21 Internet selaimen asetukset Internet selaimessa pitää olla alla olevan kuvan mukainen asetus. Tools/(työkalut) / Internet options (asetukset/optiot). Connections / Yhteys Never dial a connection / Älä käytä puhelinverkkoyhteyttä ja LAN -asetuksissa seuraavan sivun mukainen asetus. 21

22 Internet Selaimen verkkoasetukset Sonera ADSL yhteydellä Automatically detect settings paella. Elisa ADSL yhteydellä Automatically detect settings pois päältä. 22

23 TW-EA100 -verkkokortin asetukset ( TCP/IP) Ohjainpaneeli/verkkoasetukset alueella TW-EA100 laitteen TCP/IP Asetuksissa aseta Sonera yhteydelle IP tietojen haku automaattiseksi. Tämä on Windowsin oletusasetus, joten sitä ei tarvitse muuttaa. Elisa yhteydellä asetetaan Elisa itseasennusohjeen IP tiedot TW-EA100 Laitteen TCP/IP tietoihin. Asiakkaan IP Asiakkaan subnet mask Yhdyskäytävä kohtaan laitetaan asiakkaan Default geteway ja Wan gateway. DNS eli nimipalvelin tiedot sille kuuluvaan kohtaan. Muita asetuksia ei tarvita Jos teet muutoksia TCP/IP tietoihin, niin käynnistä Windows uudelleen. 23

24 Sonera palvelun TCP/IP asetukset 24

25 TCP/IP ja yhdyskäytävä (Gateway) Huomautus! Jos koneesi on kytkettynä erilliseen sisäverkkoon, niin voi olla vain 1 yhdyskäytävä, eli sisäverkon yhdyskäytävä/gateway tulee olla ADSL liittymän yhdyskäytävän oletusasetus. 25

26 PPPoATM (RFC2364) operaattorit Käytä asennuksessa PPP over ATM RFC2364 valintaa. Asennus etenee kuten muissakin palveluissa. Ohjelmisto luo Internet yhteydet alueelle Soittokuvakkeen ko. palvelua varten jossa teet operaattorisi IP asetukset kohdassa Soittokuvakkeen ominaisuudet kohdassa. TW-EA100 ADSL USB modem configration kohdassa asetat oikean VCI- ja VPI arvon. 26

27 Internet yhteyden jakaminen muille tietokoneille Käytä Windows ME, 2000 tai XP käyttöjärjestelmien Internet connection sharing (Internet yhteyden jakaminen ) ohjelmaa siinä koneessa jossa TW-EA100 ADSL USB modem on käytössä. Käytä käyttöjärjestelmän asennusohjetta ko. toiminnolle. Toiminto käyttää NAT käännöstä joten siitä tulee eräänlainen palomuuri. Lisäksi on hyvä käyttää vähintään Zonealarms palomuuriohjelmaa. 27
