1 KÄYTTÖOPAS FS-3040MFP+ FS-1100 FS-3140MFP+ FS-1300D

2 Johdanto Kiitos FS-3040MFP+/FS-3140MFP+-koneen hankinnasta. Tämän käyttöoppaan tarkoituksena on auttaa sinua käyttämään konetta oikein, tekemään määräaikaishuoltoa ja suorittamaan tarvittaessa yksinkertaisia vianetsintätoimenpiteitä, jotta kone olisi aina hyvässä käyttökunnossa. Lue tämä käyttöopas ennen koneen käyttöä ja pidä se aina helposti saatavilla koneen lähettyvillä. Käytä merkkitarvikkeitamme. Emme vastaa vaurioista, jotka johtuvat muiden valmistajien tarvikkeiden käytöstä koneessa. Kuvassa näkyvä tarra takaa, että tarvikkeet ovat omaa merkkiämme. Mukana toimitettavat oppaat Seuraavat oppaat toimitetaan koneen mukana. Voit tutustua niihin tarvittaessa. Quick Installation Guide Usein käytettyjä toimintoja, käteviä toimintoja, määräaikaishuoltoa ja vianetsintätoimenpiteitä koskevat ohjeet. Safety Guide Koneen asennuksen ja käytön turvallisuutta ja varotoimia koskevia tietoja. Lue tämä opas ennen koneen käyttöä. Safety Guide (FS-3040MFP+/FS-3140MFP+) Koneen asennustilaa ja varoitustarroja koskevat ohjeet ja muita tietoja. Lue tämä opas ennen koneen käyttöä. DVD-levy (Product Library) Käyttöopas (tämä opas) Paperin lisäystä, kopioinnin, tulostuksen ja skannauksen perustoimintoja sekä vianetsintää koskevat ohjeet. Faksin käyttöopas Faksin käyttöä, lähetystulostusten tarkistusta, raporttien tulostusta ja verkkofaksin käyttöä koskevat ohjeet. KYOCERA COMMAND CENTER Operation Guide Printer Driver User Guide Network FAX Driver Operation Guide KMnet Viewer User Guide KM-NET for Direct Printing Operation Guide PRESCRIBE Commands Technical Reference PRESCRIBE Commands Command Reference

3 Tämän oppaan turvallisuusvaroitukset Tässä oppaassa ja koneessa on symbolein merkittyjä varoituksia, joiden tarkoituksena on suojata käyttäjiä ja lähiympäristöä sekä varmistaa koneen oikea ja turvallinen käyttö. Symbolit ja niiden merkitykset esitetään seuraavassa. Symbolit VAARA: varoittaa tilanteesta, joka voi aiheuttaa vakavan loukkaantumisen tai jopa kuoleman, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin. VAROITUS: varoittaa tilanteesta, joka voi aiheuttaa loukkaantumisen tai konevaurion, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin. Symboli osoittaa, että kyseiseen oppaan osaan sisältyy turvallisuusvaroituksia. Symboli sisältää merkinnän varoituksen kohteesta.... [Yleinen varoitus]... [Varoitus sähköiskun vaarasta]... [Varoitus korkeasta lämpötilasta] Symboli toimesta. on merkkinä kohdasta, joka sisältää tietoja kielletyistä toimista. Symboli sisältää merkinnän kielletystä... [Varoitus kielletystä toimesta]... [Purkaminen kielletty] Symboli on merkkinä kohdasta, joka sisältää tietoja pakollisista toimista. Symboli sisältää merkinnän pakollisesta toimesta.... [Ilmoitus pakollisesta toimesta]... [Irrota pistotulppa pistorasiasta]... [Kytke kone aina maadoitettuun pistorasiaan] Tilaa huoltopalvelusta uusi opas, jos tämän oppaan turvallisuusvaroitukset ovat lukukelvottomia tai opas on hävinnyt (maksullinen). HUOMAUTUS: Jos originaali muistuttaa seteliä, joissakin harvoissa tapauksissa sitä ei kopioida asianmukaisesti. Kone on varustettu rahaväärennösten tekoa estävällä toiminnolla. i

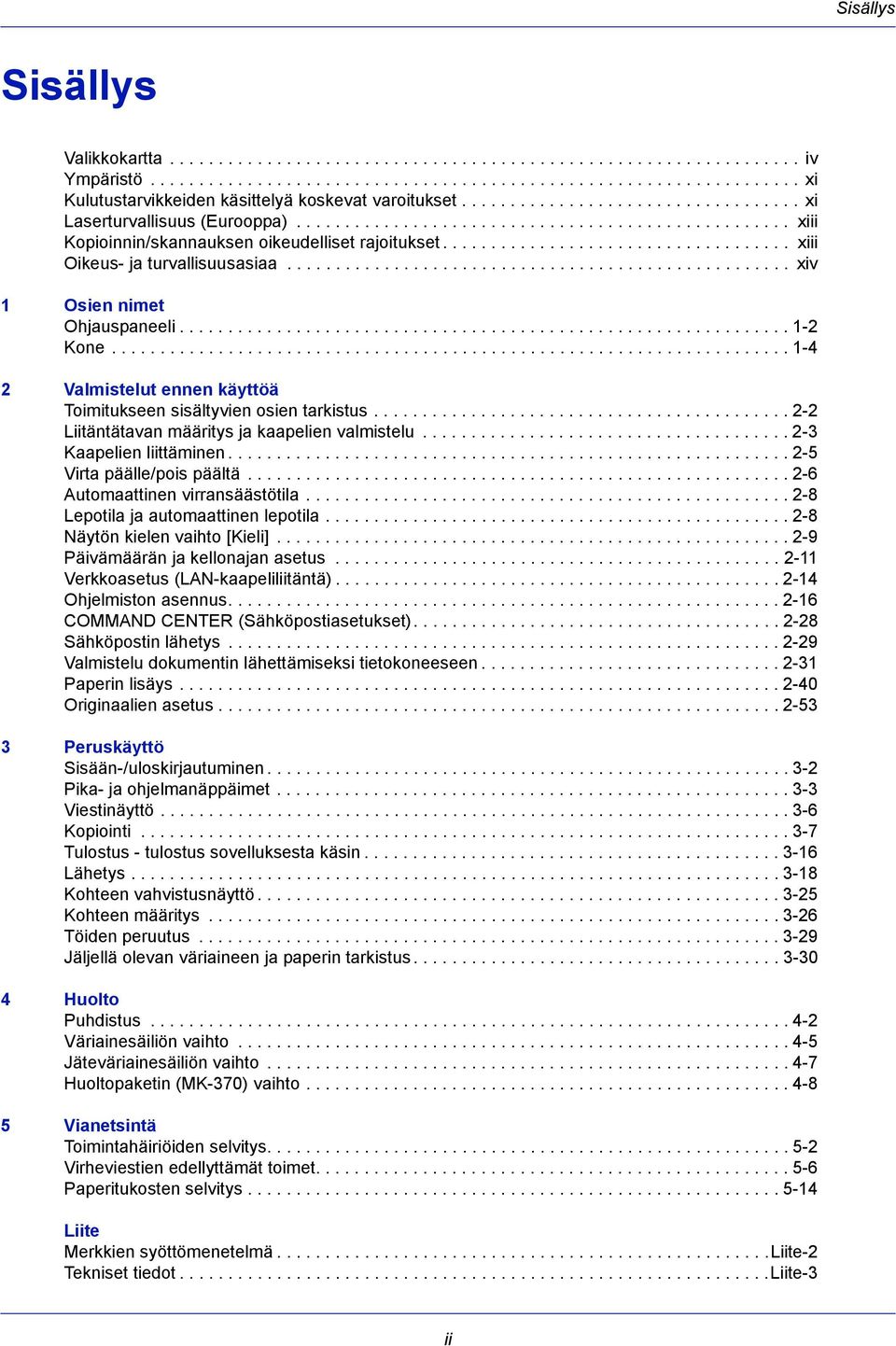

4 Sisällys Sisällys Valikkokartta iv Ympäristö xi Kulutustarvikkeiden käsittelyä koskevat varoitukset xi Laserturvallisuus (Eurooppa) xiii Kopioinnin/skannauksen oikeudelliset rajoitukset xiii Oikeus- ja turvallisuusasiaa xiv 1 Osien nimet Ohjauspaneeli Kone Valmistelut ennen käyttöä Toimitukseen sisältyvien osien tarkistus Liitäntätavan määritys ja kaapelien valmistelu Kaapelien liittäminen Virta päälle/pois päältä Automaattinen virransäästötila Lepotila ja automaattinen lepotila Näytön kielen vaihto [Kieli] Päivämäärän ja kellonajan asetus Verkkoasetus (LAN-kaapeliliitäntä) Ohjelmiston asennus COMMAND CENTER (Sähköpostiasetukset) Sähköpostin lähetys Valmistelu dokumentin lähettämiseksi tietokoneeseen Paperin lisäys Originaalien asetus Peruskäyttö Sisään-/uloskirjautuminen Pika- ja ohjelmanäppäimet Viestinäyttö Kopiointi Tulostus - tulostus sovelluksesta käsin Lähetys Kohteen vahvistusnäyttö Kohteen määritys Töiden peruutus Jäljellä olevan väriaineen ja paperin tarkistus Huolto Puhdistus Väriainesäiliön vaihto Jäteväriainesäiliön vaihto Huoltopaketin (MK-370) vaihto Vianetsintä Toimintahäiriöiden selvitys Virheviestien edellyttämät toimet Paperitukosten selvitys Liite Merkkien syöttömenetelmä liite-2 Tekniset tiedot liite-3 ii

5 Sisällys EN ISO Liite-6 EK1-ITB Liite-6 Hakemisto Hakemisto-1 iii

6 Valikkokartta Copy-näppäin Function Menu -näppäin Paperin valinta Lajittelu...sivu 3-14 Kaksipuolinen...sivu 3-12 Zoomaus...sivu 3-10 Yhdistä Originaalin koko Orig. suunta Originaalin kuva...sivu 3-9 Tummuus...sivu 3-8 EcoPrint Jatkuva skannaus Kirj. Tied.nimi Viim.tiedotus Priorit. ohitus Send-näppäin Function Menu -näppäin Värin valinta Originaalin koko Originaalin kuva Skannauksen tarkkuus Lähetyskoko Zoomaus Orig. suunta Jatkuva skannaus Tiedoston muoto Kirj. Tied.nimi Aihe/runko Viim.tiedotus Faksin läh.tarkk...lisätietoja: Faksin käyttöopas. Faksin viiv. TX...Lisätietoja: Faksin käyttöopas. (Jatkuu seuraavalla sivulla) (Jatkuu seuraavalla sivulla) Faksin suora läh Faksikys vast.ot Tummuus...Lisätietoja: Faksin käyttöopas....lisätietoja: Faksin käyttöopas. iv

7 Send-näppäin (Jatkuu edelliseltä sivulta) Function Menu -näppäin (Jatkuu edelliseltä sivulta) Kaksipuolinen FTP salattu läh. Tied. erottelu Document Box - näppäin Aliosoitelaat. Kyselylaatikko Työlaatikko USB-muisti...Lisätietoja: Faksin käyttöopas...lisätietoja: Faksin käyttöopas Document Box - näppäin (tulostettaessa USBmuistista) Function Menu -näppäin Lajittelu...sivu 3-14 Paperin valinta Kaksipuolinen...sivu 3-12 Document Box - näppäin (tallennettaessa USBmuistiin) Function Menu -näppäin Kirj. Tied.nimi Viim.tiedotus Priorit. ohitus Koodattu PDF TIFF-tulostus XPS FitTo Page Värin valinta Originaalin koko Originaalin kuva Skannauksen tarkkuus Tallennuskoko Zoomaus Orig. suunta Jatkuva skannaus Tiedoston muoto Kirj. Tied.nimi Viim.tiedotus Tummuus Kaksipuolinen v

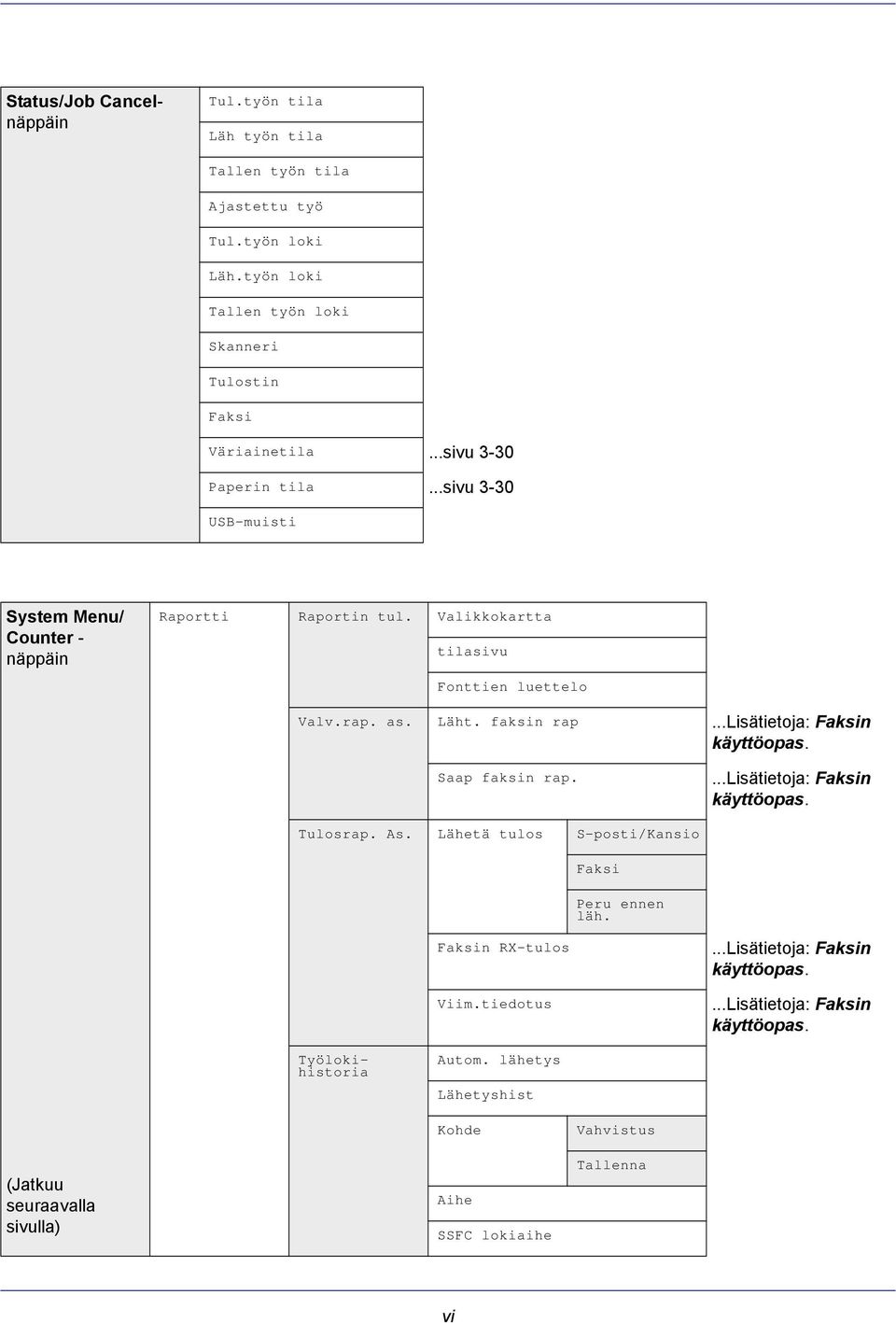

8 Tul.työn tila Läh työn tila Tallen työn tila Ajastettu työ Tul.työn loki Läh.työn loki Tallen työn loki Skanneri Tulostin Faksi Väriainetila...sivu 3-30 Paperin tila...sivu 3-30 USB-muisti System Menu/ Counter - näppäin Raportti Raportin tul. Valikkokartta tilasivu Fonttien luettelo Valv.rap. as. Läht. faksin rap...lisätietoja: Faksin käyttöopas. Saap faksin rap....lisätietoja: Faksin käyttöopas. Tulosrap. As. Lähetä tulos S-posti/Kansio Faksi Peru ennen läh. Faksin RX-tulos Viim.tiedotus...Lisätietoja: Faksin käyttöopas....lisätietoja: Faksin käyttöopas. Status/Job Cancelnäppäin Työlokihistoria Autom. lähetys Lähetyshist (Jatkuu seuraavalla sivulla) Kohde Aihe SSFC lokiaihe Vahvistus Tallenna vi

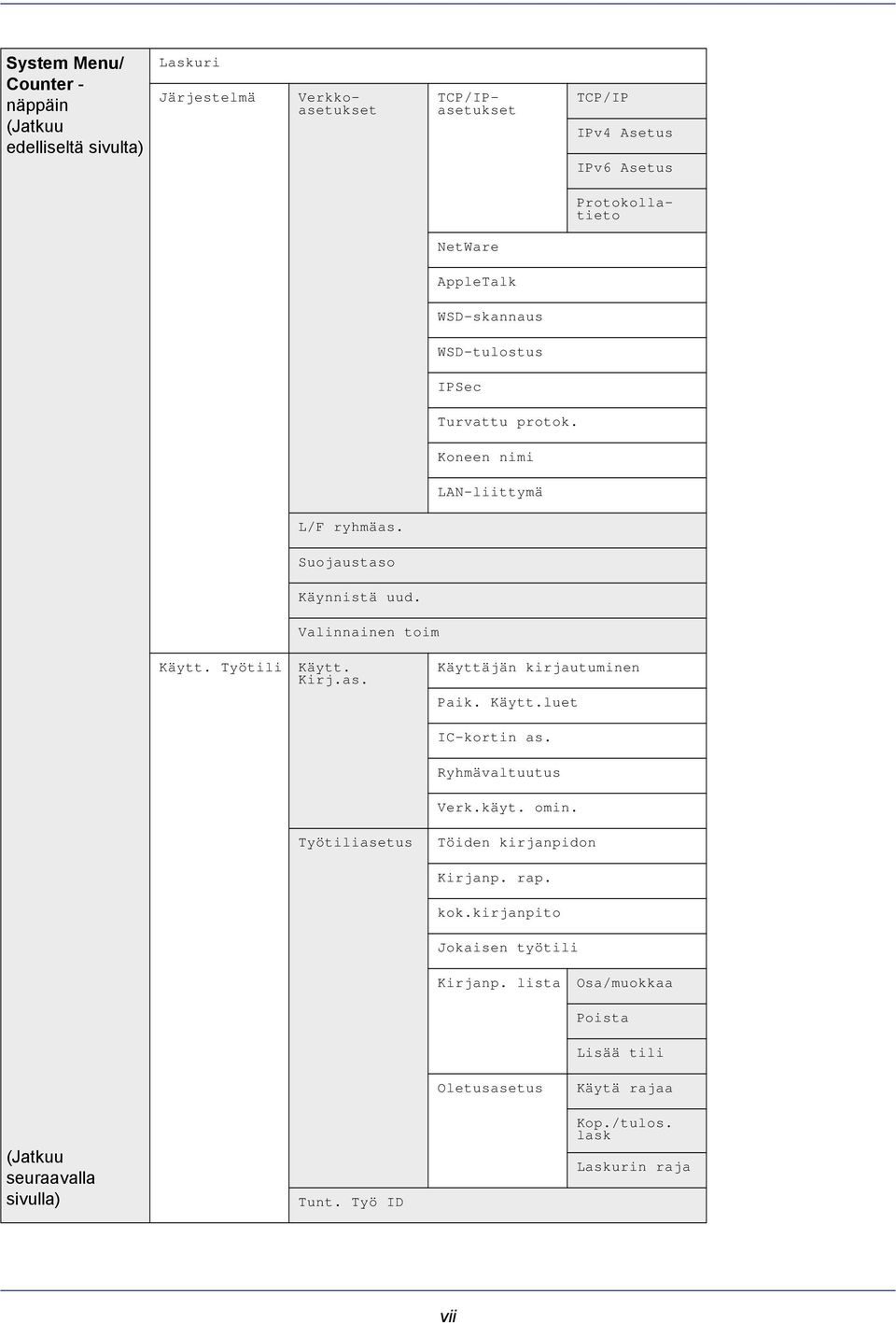

9 System Menu/ Counter - näppäin (Jatkuu edelliseltä sivulta) Laskuri Järjestelmä Verkkoasetukset TCP/IPasetukset TCP/IP IPv4 Asetus IPv6 Asetus Protokollatieto NetWare AppleTalk WSD-skannaus WSD-tulostus IPSec Turvattu protok. Koneen nimi LAN-liittymä L/F ryhmäas. Suojaustaso Käynnistä uud. Valinnainen toim Käytt. Työtili Käytt. Kirj.as. Työtiliasetus Käyttäjän kirjautuminen Paik. Käytt.luet IC-kortin as. Ryhmävaltuutus Verk.käyt. omin. Töiden kirjanpidon Kirjanp. rap. kok.kirjanpito Jokaisen työtili Kirjanp. lista Osa/muokkaa Poista Lisää tili Oletusasetus Käytä rajaa (Jatkuu seuraavalla sivulla) Tunt. Työ ID Kop./tulos. lask Laskurin raja vii

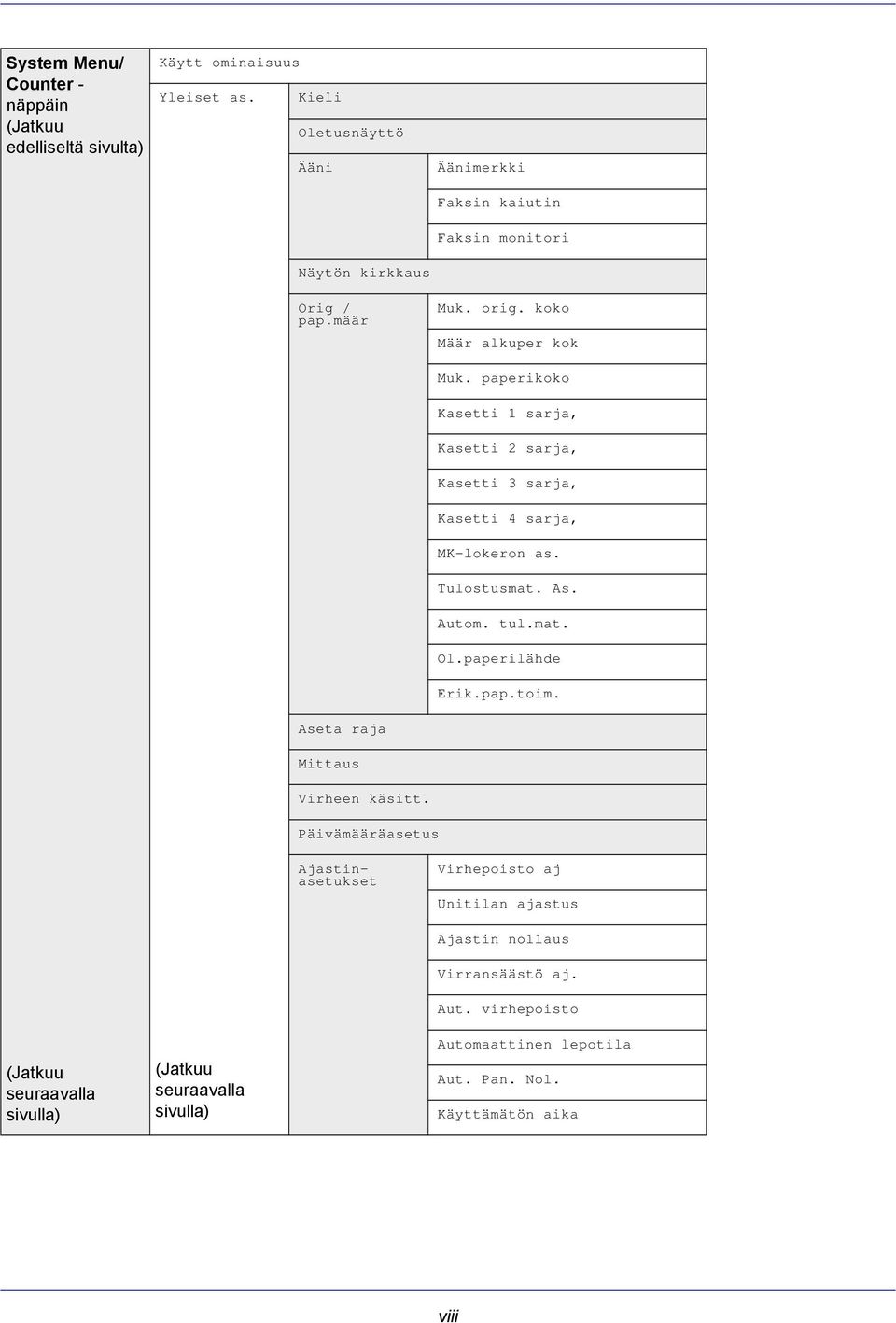

10 System Menu/ Counter - näppäin (Jatkuu edelliseltä sivulta) Käytt ominaisuus Yleiset as. Kieli Oletusnäyttö Ääni Näytön kirkkaus Orig / pap.määr Aseta raja Mittaus Virheen käsitt. Äänimerkki Faksin kaiutin Faksin monitori Muk. orig. koko Määr alkuper kok Muk. paperikoko Kasetti 1 sarja, Kasetti 2 sarja, Kasetti 3 sarja, Kasetti 4 sarja, MK-lokeron as. Tulostusmat. As. Autom. tul.mat. Ol.paperilähde Erik.pap.toim. Päivämääräasetus Ajastinasetukset Virhepoisto aj Unitilan ajastus (Jatkuu seuraavalla sivulla) (Jatkuu seuraavalla sivulla) Ajastin nollaus Virransäästö aj. Aut. virhepoisto Automaattinen lepotila Aut. Pan. Nol. Käyttämätön aika viii

11 System Menu/ Counter - näppäin (Jatkuu edelliseltä sivulta) Yleiset as. (Jatkuu edelliseltä sivulta) Toim.- oletukset Värin valinta Skannauksen tarkkuus Faksin läh.tarkk...lisätietoja: Faksin käyttöopas. Originaalin kuva Tummuus Zoomaus Lajittelu Orig. suunta EcoPrint Kirj. Tied.nimi Aihe/runko Jatkuva skannaus Tiedoston muoto Tied. erottelu TIFF-tulostus XPS FitTo Page Yks.kohta asetus 2 in 1 Asetus 4 in 1 Asetus Reunaviiva Alkup.sidonta Lopeta sidonta Kuvan laatu Väri-TIFF pakk. Sisäänkirj. RAM-levytila Kopio Valokuva käsitt (Jatkuu seuraavalla sivulla) Paperin valinta Autom. pap. Val. Autom. %-prio. Valitse näpp. as. ix

12 System Menu/ Counter - näppäin (Jatkuu edelliseltä sivulta) Tulostin Lähetä Emulointivalinta EcoPrint Ohita A4/Letter Kaksipuolinen Kopiot Suunta Lom syöt tauko. LF-toiminto CR-toiminto Paperisyöttötila Valitse näpp. as. Muokkaa kohdetta Säätö/ylläpito Aliosoitelaat. Työlaatikko Kyselylaatikko Valitse näpp. as. Osoitteisto Tulost.lista Kop. tummuussää Läh/laat. Tummuus Mustan viiv korj...lisätietoja: Faksin käyttöopas....lisätietoja: Faksin käyttöopas. Dokumenttilokero Huoltoasetukset Palvelun tila Verkon tila Uusi kehite Rummun aut.virk. Rummun virkistys Faksin maakoodi Faksipuh.aset. Etädiag.asetus Etädiag. tunnus...lisätietoja: Faksin käyttöopas....lisätietoja: Faksin käyttöopas. x

13 Ympäristö Ympäröivät käyttöolosuhteet ovat seuraavat: Lämpötila: 10-32,5 C Kosteus: % Huonot ympäristöolosuhteet voivat vaikuttaa kuvanlaatuun. Ota huomioon seuraavat seikat koneen sijoituspaikkaa valitessasi. Vältä sijoittamasta konetta ikkunan lähelle tai suoraan auringonvaloon. Vältä tärinälle alttiita paikkoja. Vältä sijoituspaikkoja, joissa lämpötila vaihtelee jyrkästi. Vältä paikkoja, joissa kone altistuu suoraan kuumalle tai kylmälle ilmalle. Vältä paikkoja, joissa on huono ilmanvaihto. Rullapyörät voivat vahingoittaa arkaa lattiapintaa, kun konetta siirretään asennuksen jälkeen. Kopioinnin aikana vapautuu otsonia. Sen määrä on kuitenkin niin vähäinen, että se ei ole terveydelle haitallista. Jos konetta kuitenkin käytetään pitkän aikaa huonosti ilmastoidussa huoneessa tai kopioita tehdään erittäin paljon, haju voi muodostua epämiellyttäväksi. Huolehdi kopiointihuoneen hyvästä ilmanvaihdosta, jotta työympäristö säilyy asianmukaisena. Kulutustarvikkeiden käsittelyä koskevat varoitukset VAROITUS Älä yritä hävittää väriaine- tai jäteväriainesäiliötä polttamalla. Kipinät voivat aiheuttaa palovammoja. Pidä väriaine- ja jäteväriainesäiliö poissa lasten ulottuvilta. Jos väriaine- tai jäteväriainesäiliöstä läikkyy väriä, varo hengittämästä tai nielemästä sitä äläkä päästä sitä kosketuksiin silmien tai ihon kanssa. Jos kuitenkin vahingossa hengität väriaineen höyryä, siirry raittiiseen ilmaan ja huuhtele suusi perusteellisesti suurella määrällä vettä. Jos sinua yskittää, ota yhteys lääkäriin. Jos vahingossa nielet väriainetta, huuhtele suusi vedellä ja juo 1-2 lasillista vettä, jotta vatsalaukun sisältö laimenee. Ota tarvittaessa yhteys lääkäriin. Jos saat väriainetta silmiisi, huuhtele ne perusteellisesti vedellä. Jos silmät tuntuvat aroilta, ota yhteys lääkäriin. Jos väriainetta joutuu iholle, pese se saippualla ja vedellä. Älä yritä avata tai rikkoa väriaine- tai jäteväriainesäiliötä. xi

14 Muut varotoimet Palauta käytetty väriainesäiliö ja jäteväriainesäiliö jälleenmyyjällesi tai huoltoedustajallesi. Kerätyt väriainesäiliöt ja jäteväriainesäiliöt kierrätetään tai hävitetään asiaankuuluvien määräysten mukaan. Älä säilytä konetta suorassa auringonvalossa. Säilytä kone paikassa, jossa lämpötila on aina alle 40 C ja jossa ei ole voimakkaita lämpötila- ja kosteusvaihteluja. Jos kone on pitkään käyttämättömänä, ota kaikki paperi pois kasetista ja monikäyttölokerosta ja sulje paperi alkuperäiseen, kosteudelta suojaavaan pakkaukseen. Jos käytössä on FS-3140MFP+ ja virta on katkaistu päävirtakytkimestä, faksien lähetys ja vastaanotto ei toimi. Älä katkaise virtaa päävirtakytkimestä, vaan aseta kone lepotilaan painamalla ohjauspaneelin Power-näppäintä. xii

15 Laserturvallisuus (Eurooppa) Lasersäteily voi olla terveydelle haitallista. Siksi lasersäteet on suojattu ilmatiiviillä kotelolla ja erillisellä ulkokuorella. Normaalissa käytössä koneesta ei pääse vuotamaan säteilyä. Tämä kone on luokiteltu luokan 1 lasertuotteeksi IEC :2007 -standardin mukaan. Varoitus: muiden kuin tässä oppaassa selostettujen toimenpiteiden suorittaminen voi johtaa vaaralliseen altistumiseen säteilylle. Nämä tarrat on kiinnitetty koneen sisällä olevalle skannausalueelle, johon käyttäjällä ei ole pääsyä. Alla näkyvä tarra on kiinnitetty koneen oikeaan sivuun. Kopioinnin/skannauksen oikeudelliset rajoitukset Tekijänoikeussuojan alaisen aineiston kopiointi/skannaus ilman tekijänoikeuksien haltijan lupaa voi olla kiellettyä. Seuraavan aineiston kopiointi/skannaus on kiellettyä. Seurauksena saattaa olla lakisääteisiä sanktioita. Aineistoluettelo ei välttämättä ole tyhjentävä. Älä kopioi/skannaa aineistoa, jonka kopioinnin/skannauksen tiedät olevan kiellettyä. Sekit Setelit Arvopaperit Leimamerkit Passi Sertifikaatit Paikalliset lait ja säännökset voivat kieltää tai rajoittaa muiden edellä mainitsemattomien tekstien ja asiakirjojen kopiointia/skannausta. xiii

16 Oikeus- ja turvallisuusasiaa Tutustu seuraaviin tietoihin ennen koneen käyttöä. Tässä luvussa käsitellään seuraavia aiheita: Oikeusasiaa...xv Kauppanimet...xv Energiansäästön ohjaustoiminto... xix Automaattinen kaksipuolinen kopiointi... xix Kierrätetyn paperin käyttö... xix Energy Star (ENERGY STAR ) -ohjelma... xix Tietoja tästä käyttöoppaasta...xx Oppaassa käytetyt esitystavat... xxi xiv

17 Oikeusasiaa Tämän oppaan tai sen osien kopiointi tai muu jäljennös ilman ennakkoon hankittua Kyocera Mita Corporationin kirjallista lupaa on kielletty. Kauppanimet PRESCRIBE ja ECOSYS ovat Kyocera Corporationin tavaramerkkejä. KPDL on Kyocera Corporationin tavaramerkki. Microsoft, MS-DOS, Windows, Windows NT ja Internet Explorer ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Windows Me, Windows XP ja Windows Vista ovat Microsoft Corporationin tavaramerkkejä. PCL on Hewlett-Packard Companyn tavaramerkki. Adobe Acrobat, Adobe Reader ja PostScript ovat Adobe Systems Incorporatedin tavaramerkkejä. Ethernet on Xerox Corporationin rekisteröity tavaramerkki. Novell ja NetWare ovat Novell, Inc:n rekisteröityjä tavaramerkkejä. IBM ja IBM PC/AT ovat International Business Machines Corporationin tavaramerkkejä. Power PC on IBM:n tavaramerkki Yhdysvalloissa ja/tai muissa maissa. AppleTalk, Bonjour, Macintosh ja Mac OS ovat Apple Inc.:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. TypeBankG-B, TypeBankM-M ja Typebank-OCR ovat TypeBank -tavaramerkkejä. Kaikkia tähän koneeseen asennettujen eurooppalaisten kielten fontteja käytetään Monotype Imaging Inc:n kanssa tehdyn lisensointisopimuksen alaisena. Helvetica, Palatino ja Times ovat Linotype-Hell AG:n rekisteröityjä tavaramerkkejä. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery ja ITC ZapfDingbats ovat International Type-face Corporationin rekisteröityjä tavaramerkkejä. Tähän koneeseen on asennettu Monotype Imaging Inc:n UFST MicroType -fontit. Koneessa oleva ohjelmisto sisältää Independent JPEG Groupin kehittämiä moduuleja. Kaikki muut merkit ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Symboleita ja ei käytetä tässä käyttöoppaassa. xv

18 GPL/LGPL Tuote sisältää GPL ( ja/tai LGPL ( - ohjelman osana laiteohjelmistoaan. Voit saada lähdekoodin ja voit kopioida, levittää ja muuttaa sitä GPL/LGP Lehtojen mukaisesti. Lisätietoja myös lähdekoodin saatavuudesta on sivustolla Open SSLeay License Copyright (c) The OpenSSL Project. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1 Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. 2 Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3 All advertising materials mentioning features or use of this software must display the following acknowledgment: This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit. ( 4 The names OpenSSL Toolkit and OpenSSL Project must not be used to endorse or promote products derived from this software without prior written permission. For written permission, please contact openssl-core@openssl.org. 5 Products derived from this software may not be called OpenSSL nor may OpenSSL appear in their names without prior written permission of the OpenSSL Project. 6 Redistributions of any form whatsoever must retain the following acknowledgment: This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit ( THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT AS IS AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. xvi

19 Original SSLeay License Copyright (C) Eric Young All rights reserved. This package is an SSL implementation written by Eric Young The implementation was written so as to conform with Netscapes SSL. This library is free for commercial and non-commercial use as long as the following conditions are aheared to. The following conditions apply to all code found in this distribution, be it the RC4, RSA, lhash, DES, etc., code; not just the SSL code. The SSL documentation included with this distribution is covered by the same copyright terms except that the holder is Tim Hudson Copyright remains Eric Young s, and as such any Copyright notices in the code are not to be removed. If this package is used in a product, Eric Young should be given attribution as the author of the parts of the library used. This can be in the form of a textual message at program startup or in documentation (online or textual) provided with the package. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1 Redistributions of source code must retain the copyright notice, this list of conditions and the following disclaimer. 2 Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3 All advertising materials mentioning features or use of this software must display the following acknowledgement: This product includes cryptographic software written by Eric Young (eay@cryptsoft.com) The word cryptographic can be left out if the rouines from the library being used are not cryptographic related :-). 4 If you include any Windows specific code (or a derivative thereof) from the apps directory (application code) you must include an acknowledgement: This product includes software written by Tim Hudson (tjh@cryptsoft.com) THIS SOFTWARE IS PROVIDED BY ERIC YOUNG AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. The licence and distribution terms for any publically available version or derivative of this code cannot be changed. i.e. this code cannot simply be copied and put under another distribution licence [including the GNU Public Licence.] xvii

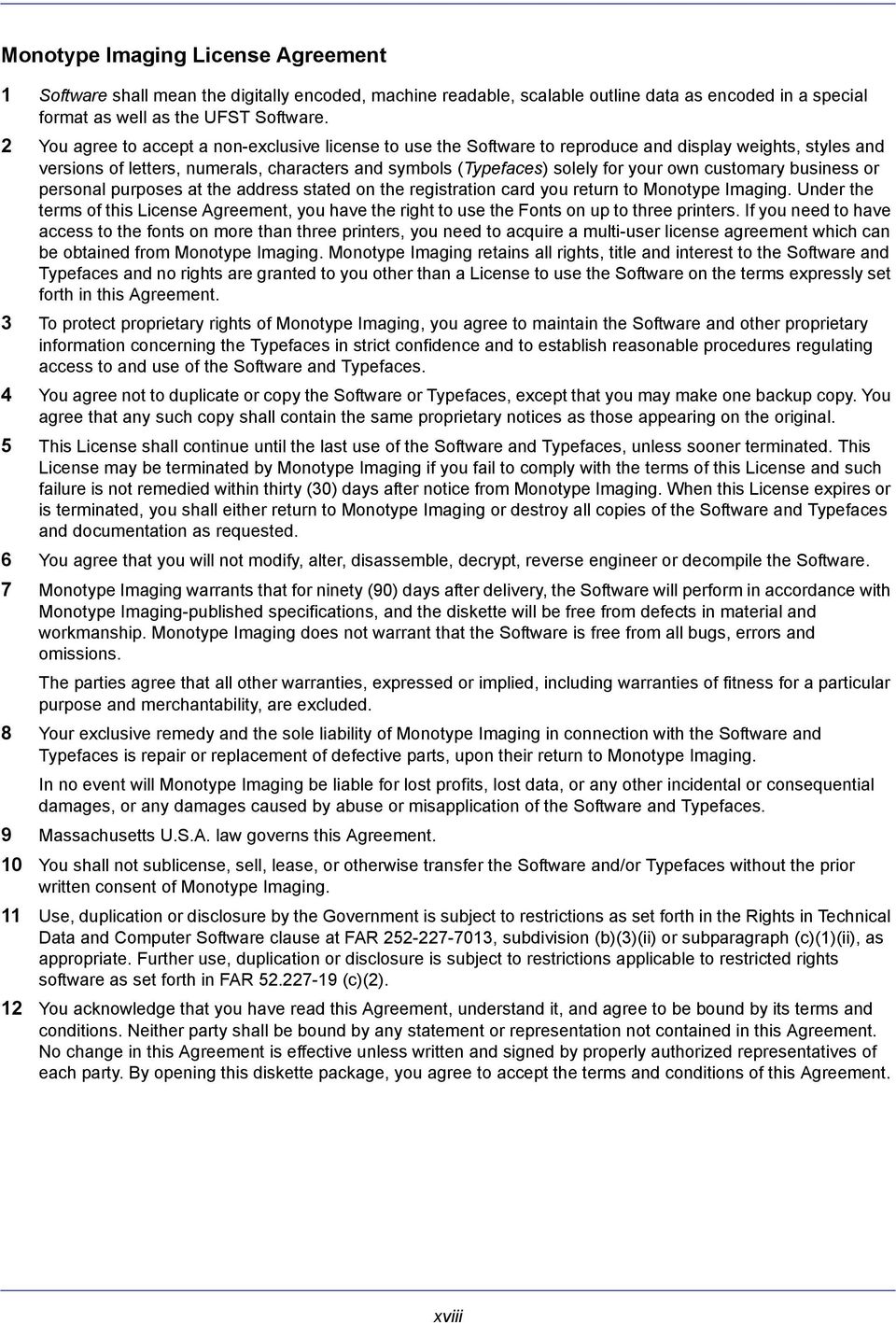

20 Monotype Imaging License Agreement 1 Software shall mean the digitally encoded, machine readable, scalable outline data as encoded in a special format as well as the UFST Software. 2 You agree to accept a non-exclusive license to use the Software to reproduce and display weights, styles and versions of letters, numerals, characters and symbols (Typefaces) solely for your own customary business or personal purposes at the address stated on the registration card you return to Monotype Imaging. Under the terms of this License Agreement, you have the right to use the Fonts on up to three printers. If you need to have access to the fonts on more than three printers, you need to acquire a multi-user license agreement which can be obtained from Monotype Imaging. Monotype Imaging retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this Agreement. 3 To protect proprietary rights of Monotype Imaging, you agree to maintain the Software and other proprietary information concerning the Typefaces in strict confidence and to establish reasonable procedures regulating access to and use of the Software and Typefaces. 4 You agree not to duplicate or copy the Software or Typefaces, except that you may make one backup copy. You agree that any such copy shall contain the same proprietary notices as those appearing on the original. 5 This License shall continue until the last use of the Software and Typefaces, unless sooner terminated. This License may be terminated by Monotype Imaging if you fail to comply with the terms of this License and such failure is not remedied within thirty (30) days after notice from Monotype Imaging. When this License expires or is terminated, you shall either return to Monotype Imaging or destroy all copies of the Software and Typefaces and documentation as requested. 6 You agree that you will not modify, alter, disassemble, decrypt, reverse engineer or decompile the Software. 7 Monotype Imaging warrants that for ninety (90) days after delivery, the Software will perform in accordance with Monotype Imaging-published specifications, and the diskette will be free from defects in material and workmanship. Monotype Imaging does not warrant that the Software is free from all bugs, errors and omissions. The parties agree that all other warranties, expressed or implied, including warranties of fitness for a particular purpose and merchantability, are excluded. 8 Your exclusive remedy and the sole liability of Monotype Imaging in connection with the Software and Typefaces is repair or replacement of defective parts, upon their return to Monotype Imaging. In no event will Monotype Imaging be liable for lost profits, lost data, or any other incidental or consequential damages, or any damages caused by abuse or misapplication of the Software and Typefaces. 9 Massachusetts U.S.A. law governs this Agreement. 10 You shall not sublicense, sell, lease, or otherwise transfer the Software and/or Typefaces without the prior written consent of Monotype Imaging. 11 Use, duplication or disclosure by the Government is subject to restrictions as set forth in the Rights in Technical Data and Computer Software clause at FAR , subdivision (b)(3)(ii) or subparagraph (c)(1)(ii), as appropriate. Further use, duplication or disclosure is subject to restrictions applicable to restricted rights software as set forth in FAR (c)(2). 12 You acknowledge that you have read this Agreement, understand it, and agree to be bound by its terms and conditions. Neither party shall be bound by any statement or representation not contained in this Agreement. No change in this Agreement is effective unless written and signed by properly authorized representatives of each party. By opening this diskette package, you agree to accept the terms and conditions of this Agreement. xviii

21 Energiansäästön ohjaustoiminto Koneessa on käytössä virransäästötila, jossa energiankulutus laskee tietyn ajan kuluttua siitä, kun konetta on viimeksi käytetty. Samoin siinä on lepotila, jossa tulostus- ja faksitoiminnot pysyvät odotustilassa, mutta energiankulutus laskee minimitasolle. Lepotila kytkeytyy päälle, kun kone on ollut käyttämättömänä tietyn ajan. Virransäästötila Kone siirtyy automaattisesti virransäästötilaan, kun se on ollut käyttämättömänä 2 minuuttia. Tätä aikaa voidaan pidentää. Lisätietoja on kohdassa Automaattinen virransäästötila sivulla 2-8. Lepotila Kone siirtyy automaattisesti lepotilaan, kun se on ollut käyttämättömänä 15 minuuttia. Tätä aikaa voidaan pidentää. Lisätietoja on kohdassa Lepotila ja automaattinen lepotila sivulla 2-8. Automaattinen kaksipuolinen kopiointi Tässä koneessa on kaksipuolinen kopiointi vakiotoimintona. Kun kaksi 1-puolista originaalia kopioidaan yhdelle arkille 2-puolisena kopiona, paperin kulutus vähenee. Lisätietoja on kohdassa Kaksipuolinen kopiointi sivulla Kierrätetyn paperin käyttö Koneessa voidaan käyttää kierrätettyä paperia. Se vähentää ympäristön kuormitusta. Myyjä tai huoltoteknikko antaa tietoja suositeltavista paperityypeistä. Energy Star (ENERGY STAR ) -ohjelma International Energy Star Program -yhteistyökumppanina Kyocera Mita Corporation ilmoittaa, että tämä tuote vastaa International Energy Star Program -ohjeistoa. xix

22 Tietoja tästä käyttöoppaasta Tämä käyttöopas sisältää seuraavat luvut: Luku 1 - Osien nimet Koneen osien ja ohjauspaneelin näppäinten kuvaukset. Luku 2 - Valmistelut ennen käyttöä Paperin lisäystä, originaalien asetusta, koneen liitäntöjä ja ennen ensimmäistä käyttökertaa tehtäviä määrityksiä koskevat ohjeet. Luku 3 - Peruskäyttö Kopioinnin, tulostuksen ja skannauksen perustoimet. Luku 4 - Huolto Puhdistusta ja väriainesäiliön vaihtoa koskevat ohjeet. Luku 5 - Vianetsintä Virheviestejä, paperitukoksia ja muita ongelmia koskevat toimintaohjeet. Liite Merkkien syöttöohjeet ja koneen tekniset tiedot. Koneen käyttömukavuutta parantavien lisävarusteiden esittely. Tulostusmateriaaleja ja paperikokoja koskevia tietoja. Sisältää myös sanaston. xx

23 Oppaassa käytetyt esitystavat Oppaassa käytetään seuraavia esitystapoja kuvauksen sisällön mukaan. Esitystapa Kuvaus Esimerkki Lihavoitu [Normaali] Kursiivi Huomautus Tärkeää Varoitus Viittaa ohjauspaneelin näppäimiin tai tietokoneen näyttöön. Viittaa viestinäytön valintakohteeseen. Viittaa viestinäytössä näkyvään viestiin. Käytetään korostamaan avainsanaa, ilmausta tai viittauksia lisätietoihin. Viittaa lisätietoihin tai muihin aiheeseen liittyviin toimintoihin. Viittaa tarvittaviin tai kiellettyihin toimenpiteisiin. Ohjeiden noudattamatta jättäminen saattaa aiheuttaa ongelmia. Viittaa ohjeisiin, joita tulee noudattaa loukkaantumisen ja konevaurioiden välttämiseksi. Paina Start-näppäintä. Valitse [Järjestelmä]. Näyttöön tulee viesti Valmis kopioimaan. Lisätietoja on kohdassa Lepotila ja automaattinen lepotila sivulla 2-8. HUOMAUTUS: TÄRKEÄÄ: VAROITUS: xxi

24 1 Osien nimet Tässä luvussa kuvataan koneen osat ja ohjauspaneelin näppäimet. Ohjauspaneeli Kone

25 Osien nimet Ohjauspaneeli Näyttää osoitteistonäytön, jossa voit lisätä, muokata ja poistaa kohteita. Näyttää järjestelmävalikko/määränäytön, jossa voit tarkistaa järjestelmäasetukset ja laskurit. Näyttää tilanäytön, jossa voit tarkistaa tilan, tulostaa tilasivun ja keskeyttää tai peruuttaa käynnissä olevan työn. Näyttää kopiointinäytön, jossa voit tehdä kopioinnissa tarvittavat asetukset. Hakee edellisen kohteen. Syöttää myös tauon kirjoitettaessa faksinumeroa.* Näyttää kohteen vahvistusnäytön, jossa voit muokata ja poistaa kohteita. Näyttää kohteen lisäysnäytön, jossa voit lisätä kohteita. Yhdistää ja katkaisee puhelinlinjan vuorotellen lähetettäessä faksia manuaalisesti.* Viestinäyttö. Tarkista viestit konetta käyttäessäsi. Valitsee viestinäytön oikeassa alaosassa näytetyn valikon. Näyttää faksinäytön, josta voit lähettää faksin.* Näyttää lähetysnäytön, josta voit lähettää sähköpostiviestin, kansion (SMB/FTP) tai faksin.* Näyttää dokumenttilokeron näytön, jossa voit käyttää dokumenttilokeroa ja USB-muistia. Valitsee viestinäytön vasemmassa alaosassa näytetyn valikon. Vilkkuu tietojen lähetyksen aikana. Vilkkuu tulostuksen aikana. Käytetään pikanäppäinten numeroiden (1-22) kohteiden tallennukseen ja poistoon ja niihin soittamiseen. Vaihtaa pikanäppäinten numeroryhmän (1-11 ja 12-22). Merkkivalo syttyy vaihdettaessa numeroryhmäksi (12-22). * Faksitoiminnot ovat käytettävissä ainoastaan mallissa FS-3140MFP+. 1-2

26 Osien nimet 1 Valitsee valikon kohdan, siirtää kohdistinta syötettäessä merkkejä, muutettaessa arvoja jne. Valitsee halutun kohteen tai vahvistaa syötetyn arvon. Näyttää kopioinnin, tulostuksen ja lähetyksen ja dokumenttilokeron Poistaa syötetyt numerot ja merkit. Nollaa asetukset ja näyttää perusnäytön. Asettaa koneen lepotilaan tai keskeyttää lepotilan. Merkkivalo palaa, kun koneen virta on päällä. Numeronäppäimet. Numeroiden ja symbolien Palauttaa viestinäytöltä edelliseen näyttöön. Syttyy tai vilkkuu, kun on tapahtunut virhe. Vilkkuu, kun kone käyttää muistia. Poistaa käynnissä olevan tulostuksen. Päättää toimenpiteen (uloskirjautuu) hallintanäytöllä. Käytetään ohjelmien tallennukseen tai palautukseen. Käynnistää kopioinnin, skannauksen ja asetustoimenpiteiden käsittelyn. 1-3

27 Osien nimet Kone Valotuslasi 2 Lasi 3 Ohjauspaneeli 4 Yläkansi 5 Etukansi 6 Väriainesäiliön lukkovipu 7 Väriainesäiliö 8 Kehiteyksikkö 9 USB-muistipaikka 10 Paperin tarkistusikkuna 11 Kaksipuolisyksikön etukansi 1-4

28 Osien nimet Originaalien syöttölaite 13 Sisätaso 14 Paperin pituusohjain 15 Paperin leveysohjain 16 Paperin leveyssäädin 17 Paperikoon säädin 18 Kasetti 1 19 Paperin leveysohjaimet 20 Monikäyttölokero (MK-lokero) 21 Monikäyttölokeron jatke 22 Kahvat Takayksikkö 24 Kiinnitysyksikön kansi 25 Kirjekuorikytkin 1-5

29 Osien nimet Yläkansi 27 Originaalin leveysohjaimet 28 Syöttötaso 29 Ulostulotaso 30 Originaalin pysäytin 31 Originaalien syöttölaitteen avaus/sulkukahva USB-liitäntä 33 Verkkoliitäntä/merkkivalot 34 Linjaliitin* 35 Puhelinliitin* 36 Takakansi 37 Virtajohdon liitäntä 38 Päävirtakytkin 39 Kahvat 40 Vasen kansi 41 Jäteväriainesäiliö *Ainoastaan koneissa, joihin on asennettu faksitoiminto. 1-6

30 2 Valmistelut ennen käyttöä Tässä luvussa kerrotaan koneen ensimmäistä käyttöä edeltävistä valmisteluista sekä paperin ja originaalien asetuksesta koneeseen. Toimitukseen sisältyvien osien tarkistus Liitäntätavan määritys ja kaapelien valmistelu Kaapelien liittäminen Virta päälle/pois päältä Automaattinen virransäästötila Lepotila ja automaattinen lepotila Näytön kielen vaihto [Kieli] Päivämäärän ja kellonajan asetus Verkkoasetus (LAN-kaapeliliitäntä) Ohjelmiston asennus COMMAND CENTER (Sähköpostiasetukset) Sähköpostin lähetys Valmistelu dokumentin lähettämiseksi tietokoneeseen Paperin lisäys Originaalien asetus

31 Valmistelut ennen käyttöä Toimitukseen sisältyvien osien tarkistus Tarkista, että toimitukseen sisältyy seuraavat osat. Quick Installation Guide Safety Guide Safety Guide (FS-3040MFP+/FS-3140MFP+) DVD (Product Library) DVD (TWAIN-yhteensopiva sovellus) Koneen mukana tulevan DVD-levyn sisältämät dokumentit Seuraavat dokumentit sisältyvät koneen mukana tulevaan DVD-levyyn (Product Library). Voit tutustua niihin tarvittaessa. Dokumentit Käyttöopas (tämä opas) Faksin käyttöopas KYOCERA COMMAND CENTER Operation Guide Printer Driver User Guide Network FAX Driver Operation Guide KMnet Viewer User Guide KM-NET for Direct Printing Operation Guide PRESCRIBE Commands Technical Reference PRESCRIBE Commands Command Reference 2-2

32 Valmistelut ennen käyttöä Liitäntätavan määritys ja kaapelien valmistelu Tarkista tapa, jolla kone liitetään tietokoneeseen tai verkkoon, ja varaa kaikki tarvittavat kaapelit saataville. Liitäntäesimerkki 2 Alla olevan kuvan avulla voit määrittää tavan, jolla kone liitetään tietokoneeseen tai verkkoon. Skannerin liittäminen tietokoneverkkoon verkkokaapelilla (100 BASE-TX tai 10 BASE-T). Valvojan PC Tulostus COMMAND CENTER Verkkoasetukset, skannerin oletusasetukset, käyttäjän ja kohteen rekisteröinti Monitoimitulostin Verkko Sähköpostin lähetys Lähettää skannattujen originaalien kuvatiedot halutulle vastaanottajalle sähköpostiviestin liitetiedostona. Verkko Lähetys SMB:hen USB Verkko Tallentaa skannatun kuvan datatiedostona tietokoneeseen. Verkkofaksi Verkko Verkko Lähetys FTP:hen Lähettää skannatun kuvan datatiedostona FTP:hen. Faksi Faksi USB TWAIN-skannaus * Faksitoiminnot ovat käytettävissä ainoastaan mallissa FS-3140MFP+. USB WIA-skannaus TWAIN ja WIA ovat standardiliitäntöjä ohjelmistosovelluksien ja kuvanmuodostuslaittei den välillä. 2-3

33 Valmistelut ennen käyttöä Tarvittavien kaapelien valmistelu Seuraavat liitännät ovat käytettävissä koneen liittämiseksi tietokoneeseen. Valmistele tarvittavat kaapelit käytettävän liitännän mukaan. Vakioliitännät Toiminto Liitäntä Tarvittava kaapeli Tulostin/skanneri /verkkofaksi* Verkkoliitäntä LAN (10 BASE-T tai 100 BASE-TX, suojattu) Tulostin/TWAINskannaus/WIAskannaus USB-liitäntä USB 2.0 -yhteensopiva kaapeli (Hi-Speed USB - yhteensopiva, maks. 5,0 m, suojattu) * Verkkofaksi- ja faksitoiminnot ovat käytettävissä ainoastaan mallissa FS-3140MFP+. Lisätietoja verkkofaksista on Faksin käyttöoppaassa. 2-4

34 Valmistelut ennen käyttöä Kaapelien liittäminen Liitä kaapelit koneeseen seuraavien ohjeiden mukaan. 1 Katkaise virta päävirtakytkimestä (O). 2 2 Liitä kone tietokoneeseen tai verkkolaitteeseesi. Jos käytät verkkoliitäntää, poista tulppa. Kun liität verkkokaapelia, määritä verkkoasetukset. Lisätietoja on kohdassa Verkkoasetus (LANkaapeliliitäntä) sivulla Liitä koneen mukana toimitetun virtajohdon toinen pää koneeseen ja toinen pää pistorasiaan. TÄRKEÄÄ: Käytä vain koneen mukana toimitettua virtajohtoa. 2-5

35 Valmistelut ennen käyttöä Virta päälle/pois päältä Virta päälle Kun päävirtakytkimen merkkivalo palaa... Paina Power-näppäintä. Kun päävirtakytkimen merkkivalo ei pala... Kytke virta päävirtakytkimestä. TÄRKEÄÄ: Jos katkaiset virran päävirtakytkimellä, älä kytke virtaa päälle välittömästi uudelleen päävirtakytkimellä. Odota yli 5 sekuntia ja kytke päävirtakytkin päälle uudelleen. 2-6

36 Valmistelut ennen käyttöä Virta pois päältä Ennen kuin virta katkaistaan päävirtakytkimestä, paina ohjauspaneelin Power-näppäintä (pois päältä). Varmista, että Memory-merkkivalo on sammunut ennen virran katkaisua päävirtakytkimestä. 2 Varmista, että merkkivalo ei pala. Kun konetta ei käytetä pitkään aikaan VAROITUS: Jos kone on käyttämättömänä (esimerkiksi työpäivän päätyttyä), katkaise virta päävirtakytkimellä. Jos konetta ei käytetä pitkään aikaan (esimerkiksi loma), irrota pistotulppa pistorasiasta turvallisuussyistä. Jos käytössä on FS-3140MFP+, faksien lähetys ja vastaanotto ei toimi, kun koneen virta on katkaistu päävirtakytkimellä. VAROITUS: Poista paperit kaseteista ja sulje ne paperinsäilytyspussiin, jotta ne pysyvät kosteudelta suojattuina. 2-7

37 Valmistelut ennen käyttöä Automaattinen virransäästötila Automaattisessa virransäästötilassa kone siirtyy automaattisesti virransäästötilaan, jos se on käyttämättömänä kaksi minuuttia. Lepotila ja automaattinen lepotila Lepotila Voit ottaa lepotilan käyttöön painamalla Power-näppäintä. Päävirtakytkimen merkkivaloa lukuun ottamatta kaikki ohjauspaneelin merkkivalot ja viestinäyttö sammuvat energiankulutuksen laskemiseksi minimitasolle. Tätä tilaa kutsutaan lepotilaksi. Jos kone ottaa tulostustietoja vastaan lepotilassa, tulostustyö suoritetaan viestinäytön valojen pysyessä sammutettuina. Samoin ohjauspaneelin valot pysyvät sammutettuina otettaessa vastaan faksitietoja, jos käytössä on FS- 3140MFP+. Voit palauttaa normaalitilan painamalla Power-näppäintä. Kone on käyttövalmis noin 15 sekunnin kuluttua. Huomaa, että ympäröivät olosuhteet (esimerkiksi tuuletus) saattavat aiheuttaa koneen hitaamman reagoinnin. Automaattinen lepotila Automaattisessa lepotilassa kone siirtyy automaattisesti lepotilaan, jos se on käyttämättömänä 15 minuuttia. 2-8

38 Valmistelut ennen käyttöä Näytön kielen vaihto [Kieli] Valitse viestinäytöllä näytetty kieli. Valitse kieli seuraavien ohjeiden mukaan. 2 1 Kytke virta päävirtakytkimestä. 2 Paina pääyksikön ohjauspaneelin System Menu/ Counter -näppäintä. Kirj. Käytt.nimi: L b ******************** Kirj. salasana: [Kirjaudu] Kun suoritat käyttäjän hallintaa, mutta et ole kirjautunut sisään, näkyviin tulee sisäänkirjautumisnäyttö. Kirjoita käyttäjätunnus ja salasana kirjautuaksesi sisään. HUOMAUTUS: Koneeseen on rekisteröity tehdasasetuksena seuraava järjestelmänvalvoja. Sisäänkirjautumisen käyttäjänimi:4000 Sisäänkirjautumisen salasana:4000 Lisätietoja merkkien syöttämisestä on kohdassa Merkkien syöttömenetelmä kohdassa Liite-2. Järj. val/määrä: a b 3 Järjestelmä 4 Käytt. Työtili ********************* 5 Yleiset as. 3 Valitse [Yleiset as.] Järj. val/määrä -valikosta - tai - näppäimellä. Yleiset as.: a b ********************* 1 Kieli 2 Oletusikkuna 3 Ääni [ Poistu ] 4 Paina OK-näppäintä. Näkyviin tulee Yleiset as. -valikko. 5 Valitse [Kieli] - tai -näppäimellä. 2-9

39 Valmistelut ennen käyttöä Kieli: a b ********************* 1 *English 2 Deutsch 3 Français 6 Paina OK-näppäintä. Näkyviin tulee kielinäyttö. 7 Valitse haluttu kieli - tai -näppäimellä ja paina OKnäppäintä. Valmis. tulee näkyviin ja näytölle palaa Yleiset as. - valikko. 2-10

40 Valmistelut ennen käyttöä Päivämäärän ja kellonajan asetus Aseta asennuspaikan paikallinen päivämäärä ja kellonaika seuraavien ohjeiden mukaan. Sähköpostiviestin lähetyksen yhteydessä tässä asetettu päivämäärä ja kellonaika tulostetaan sähköpostiviestin otsikkoon. Aseta päivämäärä, kellonaika ja aikaero GMT-aikaan nähden sen perusteella, millä aikavyöhykkeellä konetta käytetään. 2 HUOMAUTUS: Muista asettaa aikaero ennen päivämäärän ja kellonajan asetusta. 1 Paina pääyksikön ohjauspaneelin System Menu/ Counter -näppäintä. Järj. val/määrä: a b 3 Järjestelmä 4 Käytt. Työtili ********************* 5 Yleiset as. 2 Valitse [Yleiset as.] Järj. val/määrä -valikosta - tai - näppäimellä. Yleiset as.: a b ********************* 1 Kieli 2 Oletusikkuna 3 Ääni [ Poistu ] 3 Paina OK-näppäintä. Näkyviin tulee Yleiset as. -valikko. 4 Valitse [Päivämääräasetus] - tai -näppäimellä ja paina OK-näppäintä. Kirj. Käytt.nimi: L b ******************** Kirj. salasana: 5 Näkyviin tulee sisäänkirjautumisnäyttö. Kirjoita järjestelmänvalvojan käyttäjätunnus ja salasana kirjautuaksesi sisään ja paina [Kirjaudu] (oikea valintanäppäin). [Kirjaudu] Päivämääräasetus: a b ********************* 1 Pvm./aika 2 Pvm. muoto 3 Aikavyöhyke [ Poistu ] 6 Näkyviin tulee päivämääräasetusvalikko. 7 Valitse [Aikavyöhyke] - tai -näppäimellä. 2-11

41 Valmistelut ennen käyttöä Aikavyöhyke: a b GMT Casablanca ********************* *GMT Greenwich +01:00 Amsterdam 8 Paina OK-näppäintä. Näkyviin tulee aikavyöhykenäyttö. 9 Valitse alue - tai -näppäimellä ja paina OKnäppäintä. Valmis. tulee näkyviin ja näytölle palaa päivämääräasetusvalikko. Päivämääräasetus: a b 2 Pvm. muoto 3 Aikavyöhyke ********************* 4 Kesäaika [ Poistu ] 10 Valitse [Kesäaika] - tai -näppäimellä. Kesäaika: a b ********************* 1 *Ei käyt. 2 Käytössä 11 Paina OK-näppäintä. Näkyviin tulee kesäaikanäyttö. 12 Valitse [Käytössä] tai [Ei käyt.] - tai -näppäimellä ja paina OK-näppäintä. Valmis. tulee näkyviin ja näytölle palaa päivämääräasetusvalikko. Päivämääräasetus: a b ********************* 1 Pvm./aika 2 Pvm. muoto 3 Aikavyöhyke [ Poistu ] 13 Valitse [Pvm./aika] - tai -näppäimellä. Pvm./aika: a b V KK P (Aikavyöhyke: Greenwich ) 14 Paina OK-näppäintä. Näkyviin tulee Pvm./aika-näyttö. 15 Siirrä kohdistinta - tai -näppäimellä, kirjoita vuosi, kuukausi ja päivä - tai -näppäimellä ja paina OKnäppäintä. 2-12

42 Valmistelut ennen käyttöä Pvm./aika: a b T min S 11: 45: 50 (Aikavyöhyke: Greenwich ) 16 Siirrä kohdistinta - tai -näppäimellä, kirjoita tunnit, minuutit ja sekunnit - tai -näppäimellä ja paina OKnäppäintä. Valmis. tulee näkyviin ja näytölle palaa päivämääräasetusvalikko. 2 Päivämääräasetus: a b 1 Pvm./aika ********************* 2 Pvm. muoto 3 Aikavyöhyke [ Poistu ] 17 Valitse [Pvm. muoto] - tai -näppäimellä. Pvm. muoto: a b 1 KK/PP/VVVV ********************* 2 *PP/KK/VVVV 3 VVVV/KK/PP [ Poistu ] 18 Paina OK-näppäintä. Näkyviin tulee päivämäärämuodon näyttö. 19 Valitse haluamasi näyttömuoto - tai -näppäimellä ja paina OK-näppäintä. Valmis. tulee näkyviin ja näytölle palaa päivämääräasetusvalikko. 2-13

43 Valmistelut ennen käyttöä Verkkoasetus (LAN-kaapeliliitäntä) Kone on varustettu verkkoliitännällä, joka on yhteensopiva TCP/IP (IPv4)-, TCP/IP (IPv6)-, IPX/SPX-, NetBEUI-, IPSec- ja AppleTalk-verkkoprotokollien kanssa. Se mahdollistaa verkkotulostuksen Windows-, Macintosh-, UNIX-, NetWare- ja muissa ympäristöissä. Alla olevassa taulukossa luetellaan jokaiselle asetukselle vaaditut kohteet. Määritä tietokoneellesi ja verkkoympäristölle sopivat tulostimen verkkoparametrit. HUOMAUTUS: Jos käytössä on COMMAND CENTER, voit muuttaa ja tarkistaa verkkoparametrit ja turva-asetukset kätevästi tietokoneeltasi. Lisätietoja on kohdassa COMMAND CENTER (Sähköpostiasetukset) sivulla Valikko Alavalikko Asetus Järjestelmä Verkkoasetukset TCP/IPasetukset TCP/IP Päällä/pois IPv4 Asetus DHCP Päällä/pois Bonjour IP Address (IP-osoite) Subnet Mask (aliverkon peite) Default Gateway (oletusreititin) Päällä/pois IP-osoite IP-osoite IP-osoite IPv6 Asetus Päällä/pois Protokollatieto NetBEUI Päällä/pois SNMPv3 FTP(Palvelin) FTP(asiakas) SMB SNMP SMTP (sähköpostilähetys) POP3 (sähköpostin vastaanotto) RAW Port LPD IPP IPP Over SSL HTTP HTTPS LDAP Päällä/pois Päällä/pois Päällä/pois Portin numero: 21 Päällä/pois Päällä/pois Päällä/pois Päällä/pois Päällä/pois Päällä/pois Päällä/pois Portin numero: 631 Päällä/pois Päällä/pois Päällä/pois Päällä/pois 2-14

44 Valmistelut ennen käyttöä NetWare AppleTalk WSD-skannaus WSD-tulostus Päällä/pois Kehystyyppi Päällä/pois Päällä/pois Päällä/pois 2 IPSec IPSec Päällä/pois Turvattu protok. LAN-liittymä Sääntöasetus SSL IPP Security HTTP Security LDAP Security Päällä/pois Päällä/pois IPP/IPP over SSL vain IPPoverSSL HTTP/HTTPS Vain HTTPS Ei käytössä LDAPv3/TLS LDAP over SSL Automaattinen 10Base-Half 10Base-Full 100Base-Half 100Base-Full HUOMAUTUS: Kun kaikki verkkoasetukset on tehty, kytke kone pois ja päälle. Tämä on pakollista asetusten käyttöönottamiseksi. 2-15

45 Valmistelut ennen käyttöä Ohjelmiston asennus Varmista, että tulostin on liitetty verkkovirtaan ja tietokoneeseen, ennen kuin aloitat tulostinajurin asennuksen DVDlevyltä. Ohjelmiston asennus Windows-käyttöjärjestelmään Jos olet liittämässä tulostinta Windows-tietokoneeseen, noudata seuraavia ohjeita asentaaksesi tulostinajurin. Esimerkissä näytetään tulostimen liitäntä Windows Vista -tietokoneeseen. HUOMAUTUS: Kirjaudu Windows-käyttöjärjestelmissä sisään järjestelmänvalvojana asentaaksesi tulostinajurin. Voit käyttää ohjelmiston asennukseen Express Mode -asennusta tai Custom Mode -asennusta. Express Mode etsii automaattisesti liitetyt tulostimet ja asentaa vaaditun ohjelmiston. Käytä Custom Mode -asennusta, jos haluat määrittää tulostimen portin ja valita asennettavan ohjelmiston. 1 Kytke tietokone päälle ja käynnistä Windows. Jos Welcome to the Found New Hardware Wizard -valintaikkuna tulee näkyviin, valitse Cancel. 2 Aseta tulostimen mukana toimitettu DVD-levy tietokoneen CD-asemaan. Windows 7-, Windows Server ja Windows Vista -käyttöjärjestelmissä näkyviin saattaa tulla käyttäjätilin hallintaikkuna. Napsauta Allow. Asennusohjelma käynnistyy. HUOMAUTUS: Ellei ohjelmiston ohjattu asennus käynnisty automaattisesti, avaa Windows Explorer -ohjelman DVD-ikkuna ja kaksoisnapsauta Setup.exe. 3 Napsauta View License Agreement ja lue lisenssisopimus. Napsauta Accept. 4 Napsauta Install software. 2-16

46 Valmistelut ennen käyttöä Ohjelmiston ohjattu asennus käynnistyy. 2 Tästä eteenpäin toimenpide vaihtelee Windows-version ja liitäntätavan mukaan. Suorita liitäntätavalle oikea toimenpide. Express Mode Express Mode Custom Mode Express Mode -asennuksella asennusohjelma etsii tulostimen automaattisesti, kun se kytketään päälle. Käytä Express Mode -asennusta vakioliitäntätavoilla. 1 Valitse asennustavan valintaikkunasta Express Mode. Näkyviin tulee tulostusjärjestelmän hakuikkuna ja asennusohjelma etsii liitetyt tulostimet. Ellei asennusohjelma havaitse tulostusjärjestelmää, tarkista että tulostusjärjestelmä on liitetty USB- tai verkkoliitäntään ja että sen virta on päällä. Napsauta Refresh etsiäksesi tulostusjärjestelmää uudelleen. HUOMAUTUS: Vaikka Windows Vista- ja Windows 7/Windows XP-valintaikkunoiden tiedot ovat hieman erilaiset, asennustoimenpide on sama. 2 Valitse asennettava tulostin ja napsauta Next. 2-17

47 Valmistelut ennen käyttöä HUOMAUTUS: Jos näkyviin tulee Found New Hardware Wizard -ikkuna, napsauta Cancel. Jos näkyviin tulee laitteiston asennuksen varoitusviesti, napsauta Continue. 3 Voit räätälöidä tulostusjärjestelmän nimen asennusasetusten ikkunassa. Nimi näytetään tämän jälkeen Tulostinikkunassa ja sovelluksissa näytetyissä tulostinluetteloissa. Määritä, jaetaanko tulostusjärjestelmän nimi vai asetetaanko tulostusjärjestelmäksi olemassa oleva tulostin, ja napsauta Next. TÄRKEÄÄ: Kohta 3 tulee näkyviin ainoastaan, jos tulostusjärjestelmä on liitetty verkkoliitäntään. Se ei tule näkyviin, jos tulostusjärjestelmä on liitetty USB-liitäntään ensimmäisen asennuksen yhteydessä. 4 Näkyviin tulee ikkuna, josta voit tarkistaa asetukset. Tarkista asetukset huolellisesti ja napsauta Install. HUOMAUTUS: Jos näkyviin tulee Windows Security -ikkuna, napsauta Install this driver software anyway. 5 Näkyviin tulee viesti, joka ilmoittaa tulostimen onnistuneesta asennuksesta. Napsauta Finish poistuaksesi tulostimen ohjatusta asennuksesta ja palaa DVD-levy n päävalikkoon. Jos laitteen asetuksen valintaikkuna tulee näkyviin, kun olet napsauttanut Finish, voit määrittää asetukset muille kohteille, esimerkiksi tulostusjärjestelmään asennetuille lisätoiminnoille. Voit määrittää laitteen asetukset myös poistuttuasi asennustoiminnolta. Lisätietoja on DVD-levy n printer driver operation manual -oppaan kohdassa Laitteen asetukset. Tämän jälkeen tulostinajurin asennus on valmis. Noudata näytön ohjeita käynnistääksesi järjestelmän tarvittaessa uudelleen. 2-18
