1 q PRINT ECOSYS P7035cdn KÄYTTÖOPAS

2

3 Sisällys Oikeus- ja turvallisuusasiaa 1 Koneen osat Tulostimen etuosat Tulostimen vasemman puolen osat Sisäosat Tulostimen takaosat Ohjauspaneeli Tulostus Verkkoliitäntäparametrien muutos Tilasivun tulostus Command Center RX Tulostinajurin asennus Tulostus ohjelmistosovellukselta AirPrint-tulostus Status Monitor Virransäästötoiminto Huolto Yleistietoja Väriainesäiliön vaihto Hukkavärisäiliön vaihto Tulostimen puhdistus Vianetsintä Yleisohjeet Tulostuslaatuongelmat Virheviestit Paperitukosten selvitys Liite Tekniset tiedot...a-2 Hakemisto iii

4 iv

5 Oikeus- ja turvallisuusasiaa VAROITUS VALMISTAJA EI VASTAA MISTÄÄN VIRHEELLISESTÄ ASENNUKSESTA AIHEUTUNEISTA VAURIOISTA. Ohjelmistoa koskeva huomautus TÄMÄN TULOSTIMEN KANSSA KÄYTETTÄVÄN OHJELMISTON ON TUETTAVA TULOSTIMEN EMULOINTITILAA. Tulostin on asetettu tehtaalla PCL-emulointitilaan. Tekijänoikeustiedot Valmistaja varaa itselleen oikeuden tehdä muutoksia tähän oppaaseen niistä erikseen ilmoittamatta. Tuleviin painoksiin voidaan lisätä sivuja. Pahoittelemme mahdollisia teknisiä epätarkkuuksia tai painovirheitä tässä painoksessa. Valmistaja ei ole vastuussa vahingoista, joita mahdollisesti aiheutuu käyttäjän noudattaessa tämän oppaan ohjeita. Valmistaja ei ole vastuussa virheistä tulostimen laitteisto-ohjelmassa (vain luku -muistin sisällöstä). Tämä opas sekä kaikki tekijänoikeussuojan alainen aineisto, jota myydään tai toimitetaan tämän tulostimen myynnin yhteydessä, ovat tekijänoikeuksin suojattuja. Kaikki oikeudet pidätetään. Tämän oppaan tai sen osien ja kaiken tekijänoikeuksin suojatun aineiston kopiointi tai muu jäljennös ilman ennakkoon hankittua KYOCERA Document Solutions Inc. kirjallista lupaa on kielletty. Kaikkien tästä oppaasta tai sen osasta tai mistä tahansa tekijänoikeussuojan alaisesta aineistosta tehtyjen kopioiden on sisällettävä samat tekijänoikeustiedot kuin alkuperäisen aineiston. Tietoja tuotenimistä PRESCRIBE ja ECOSYS ovat Kyocera Corporationin rekisteröityjä tavaramerkkejä. KPDL on Kyocera Corporationin tavaramerkki. Microsoft, Windows, Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7, Windows Server 2012, Windows 8 ja Internet Explorer ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. PCL on Hewlett-Packard Companyn tavaramerkki. Adobe Acrobat, Adobe Reader ja PostScript ovat Adobe Systems Incorporatedin tavaramerkkejä. Ethernet on Xerox Corporationin rekisteröity tavaramerkki. NetWare on Novell, Inc:n rekisteröity tavaramerkki. IBM on International Business Machines Corporationin rekisteröity tavaramerkki. AppleTalk, Bonjour, Macintosh ja Mac OS ovat Apple Inc:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. v

6 Kaikkia tähän koneeseen asennettujen eurooppalaisten kielten fontteja käytetään Monotype Imaging Inc:n kanssa tehdyn lisensointisopimuksen alaisena. Helvetica, Palatino ja Times ovat Linotype GmbH:n rekisteröityjä tavaramerkkejä. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery ja ITC ZapfDingbats ovat International Typeface Corporationin rekisteröityjä tavaramerkkejä. Tähän koneeseen on asennettu Monotype Imaging Inc:n UFST MicroType -fontit. AirPrint ja AirPrintin logo ovat Apple Inc:n tavaramerkkejä. ios on Ciscon tavaramerkki tai rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa, ja Apple Inc:llä on siihen käyttöoikeus. Kaikki muut merkit ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Symboleita ja ei käytetä tässä käyttöoppaassa. vi

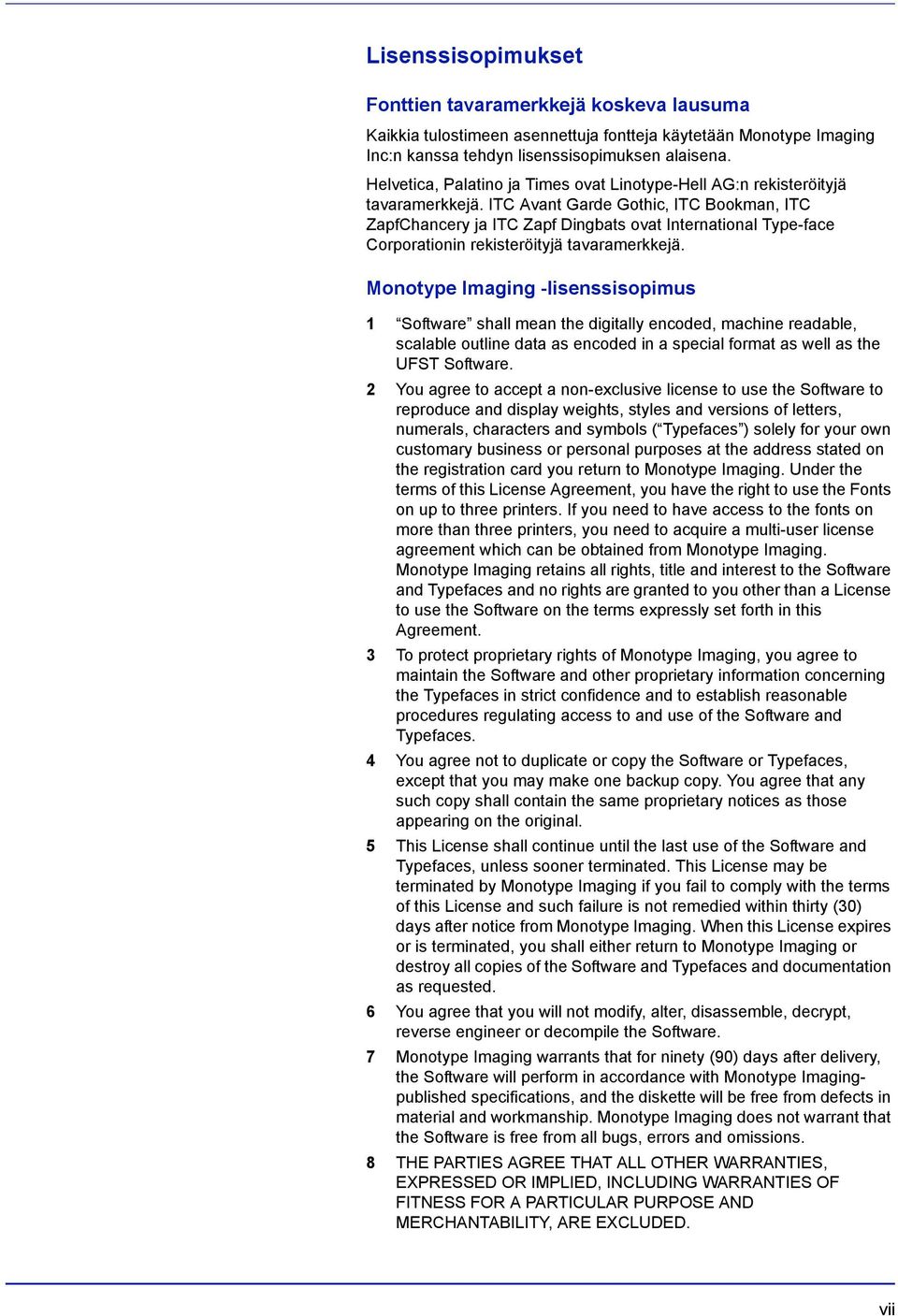

7 Lisenssisopimukset Fonttien tavaramerkkejä koskeva lausuma Kaikkia tulostimeen asennettuja fontteja käytetään Monotype Imaging Inc:n kanssa tehdyn lisenssisopimuksen alaisena. Helvetica, Palatino ja Times ovat Linotype-Hell AG:n rekisteröityjä tavaramerkkejä. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery ja ITC Zapf Dingbats ovat International Type-face Corporationin rekisteröityjä tavaramerkkejä. Monotype Imaging -lisenssisopimus 1 Software shall mean the digitally encoded, machine readable, scalable outline data as encoded in a special format as well as the UFST Software. 2 You agree to accept a non-exclusive license to use the Software to reproduce and display weights, styles and versions of letters, numerals, characters and symbols ( Typefaces ) solely for your own customary business or personal purposes at the address stated on the registration card you return to Monotype Imaging. Under the terms of this License Agreement, you have the right to use the Fonts on up to three printers. If you need to have access to the fonts on more than three printers, you need to acquire a multi-user license agreement which can be obtained from Monotype Imaging. Monotype Imaging retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this Agreement. 3 To protect proprietary rights of Monotype Imaging, you agree to maintain the Software and other proprietary information concerning the Typefaces in strict confidence and to establish reasonable procedures regulating access to and use of the Software and Typefaces. 4 You agree not to duplicate or copy the Software or Typefaces, except that you may make one backup copy. You agree that any such copy shall contain the same proprietary notices as those appearing on the original. 5 This License shall continue until the last use of the Software and Typefaces, unless sooner terminated. This License may be terminated by Monotype Imaging if you fail to comply with the terms of this License and such failure is not remedied within thirty (30) days after notice from Monotype Imaging. When this License expires or is terminated, you shall either return to Monotype Imaging or destroy all copies of the Software and Typefaces and documentation as requested. 6 You agree that you will not modify, alter, disassemble, decrypt, reverse engineer or decompile the Software. 7 Monotype Imaging warrants that for ninety (90) days after delivery, the Software will perform in accordance with Monotype Imagingpublished specifications, and the diskette will be free from defects in material and workmanship. Monotype Imaging does not warrant that the Software is free from all bugs, errors and omissions. 8 THE PARTIES AGREE THAT ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE AND MERCHANTABILITY, ARE EXCLUDED. vii

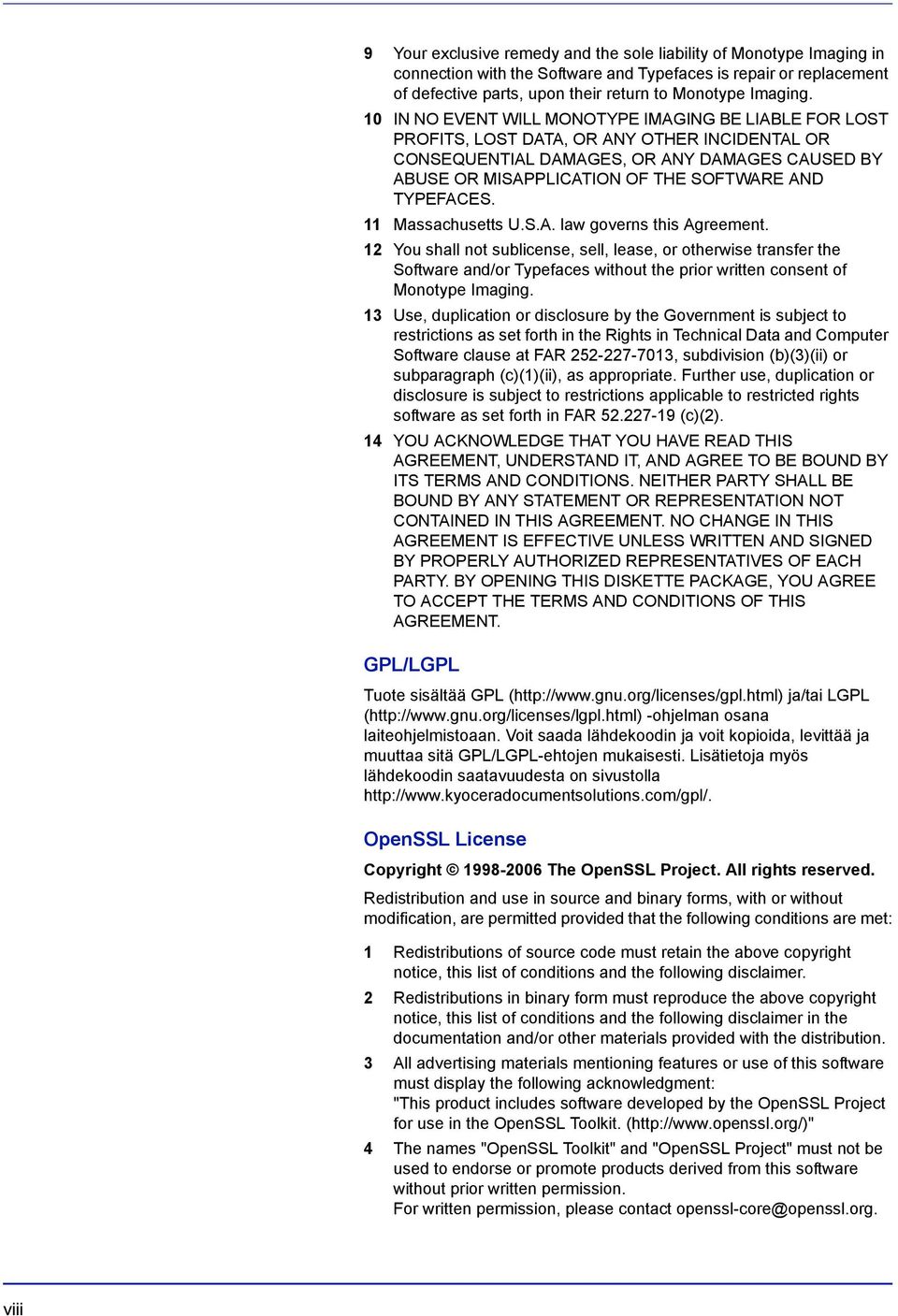

8 9 Your exclusive remedy and the sole liability of Monotype Imaging in connection with the Software and Typefaces is repair or replacement of defective parts, upon their return to Monotype Imaging. 10 IN NO EVENT WILL MONOTYPE IMAGING BE LIABLE FOR LOST PROFITS, LOST DATA, OR ANY OTHER INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR ANY DAMAGES CAUSED BY ABUSE OR MISAPPLICATION OF THE SOFTWARE AND TYPEFACES. 11 Massachusetts U.S.A. law governs this Agreement. 12 You shall not sublicense, sell, lease, or otherwise transfer the Software and/or Typefaces without the prior written consent of Monotype Imaging. 13 Use, duplication or disclosure by the Government is subject to restrictions as set forth in the Rights in Technical Data and Computer Software clause at FAR , subdivision (b)(3)(ii) or subparagraph (c)(1)(ii), as appropriate. Further use, duplication or disclosure is subject to restrictions applicable to restricted rights software as set forth in FAR (c)(2). 14 YOU ACKNOWLEDGE THAT YOU HAVE READ THIS AGREEMENT, UNDERSTAND IT, AND AGREE TO BE BOUND BY ITS TERMS AND CONDITIONS. NEITHER PARTY SHALL BE BOUND BY ANY STATEMENT OR REPRESENTATION NOT CONTAINED IN THIS AGREEMENT. NO CHANGE IN THIS AGREEMENT IS EFFECTIVE UNLESS WRITTEN AND SIGNED BY PROPERLY AUTHORIZED REPRESENTATIVES OF EACH PARTY. BY OPENING THIS DISKETTE PACKAGE, YOU AGREE TO ACCEPT THE TERMS AND CONDITIONS OF THIS AGREEMENT. GPL/LGPL Tuote sisältää GPL ( ja/tai LGPL ( -ohjelman osana laiteohjelmistoaan. Voit saada lähdekoodin ja voit kopioida, levittää ja muuttaa sitä GPL/LGPL-ehtojen mukaisesti. Lisätietoja myös lähdekoodin saatavuudesta on sivustolla OpenSSL License Copyright The OpenSSL Project. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1 Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. 2 Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3 All advertising materials mentioning features or use of this software must display the following acknowledgment: "This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit. ( 4 The names "OpenSSL Toolkit" and "OpenSSL Project" must not be used to endorse or promote products derived from this software without prior written permission. For written permission, please contact [email protected]. viii

9 5 Products derived from this software may not be called "OpenSSL" nor may "OpenSSL" appear in their names without prior written permission of the OpenSSL Project. 6 Redistributions of any form whatsoever must retain the following acknowledgment: "This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit ( THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT "AS IS" AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Original SSLeay License Copyright Eric Young ([email protected]) All rights reserved. This package is an SSL implementation written by Eric Young ([email protected]). The implementation was written so as to conform with Netscapes SSL. This library is free for commercial and non-commercial use as long as the following conditions are aheared to. The following conditions apply to all code found in this distribution, be it the RC4, RSA, lhash, DES, etc., code; not just the SSL code. The SSL documentation included with this distribution is covered by the same copyright terms except that the holder is Tim Hudson ([email protected]). Copyright remains Eric Young's, and as such any Copyright notices in the code are not to be removed. If this package is used in a product, Eric Young should be given attribution as the author of the parts of the library used. This can be in the form of a textual message at program startup or in documentation (online or textual) provided with the package. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: 1 Redistributions of source code must retain the copyright notice, this list of conditions and the following disclaimer. 2 Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3 All advertising materials mentioning features or use of this software must display the following acknowledgement: "This product includes cryptographic software written by Eric Young ([email protected])" The word 'cryptographic' can be left out if the rouines from the library being used are not cryptographic related :-). ix

10 4 If you include any Windows specific code (or a derivative thereof) from the apps directory (application code) you must include an acknowledgement: "This product includes software written by Tim Hudson ([email protected])" THIS SOFTWARE IS PROVIDED BY ERIC YOUNG "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. The licence and distribution terms for any publically available version or derivative of this code cannot be changed, i.e, the code cannot simply be copied and put under another distribution licence [including the GNU Publica License.] x

11 Compliance and Conformity This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. The use of a non-shielded interface cable with the referenced device is prohibited. CAUTION The changes or modifications not expressly approved by the party responsible for compliance could void the user s authority to operate the equipment. This device complies with Part 15 of FCC Rules and RSS-Gen of IC Rules. Operation is subject to the following two conditions; (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. * The above warning is valid only in the United States of America. Liitännät TÄRKEÄÄ Varmista, että tulostimesta on katkaistu virta, ennen kuin liität tai irrotat tulostimen liitäntäkaapelin. Peitä käyttämättömät liitännät tulostimen mukana toimitetuilla suojatulpilla, jotta staattisen sähkövarauksen purkaukset eivät pääse vahingoittamaan tulostimen sisällä olevia elektronisia osia. Huomautus Käytä suojattuja liitäntäkaapeleita. xi

12 Turvallisuusasiaa Laserturvallisuus Tämä tulostin on sertifioitu luokan 1 lasertuotteeksi Yhdysvaltojen DHHS (Department of Health and Human Services) -säteilystandardin ja vuoden 1968 säteilyvalvontaa koskevan lain (Radiation Control for Health and Safety Act) mukaisesti. Tämä tarkoittaa, että tulostin ei tuota vaarallista lasersäteilyä. Koska tulostimen lasersäteet on kokonaan eristetty suojakotelon ja ulkokuorten sisälle, lasersäde ei pääse ulos tulostimesta minkään käyttövaiheen aikana. Laserturvallisuus Tämä tulostin on sertifioitu luokan I (1) lasertuotteeksi Yhdysvalloissa DHHS 21 CFR -standardin alaluvun mukaan ja muualla luokan I lasertuotteeksi IEC/EN :2007 -standardin mukaan. VAARA LUOKKA 3B AVATTUNA SÄTEILEE NÄKYMÄTÖNTÄ LASERSÄTEILYÄ. VÄLTÄ SUORAA ALTISTUMISTA SÄTEELLE. VAROITUS Muiden kuin tässä oppaassa selostettujen tarkistusten tai säätöjen suorittaminen voi johtaa vaaralliseen altistumiseen säteilylle. Radiotaajuuslähetin Tämä kone sisältää lähetinmoduulin. Valmistajana (KYOCERA Document Solutions) takaamme, että kone (sivutulostin, model ECOSYS P7035cdn) täyttää direktiivin 1999/5/EC keskeiset vaatimukset ja muut asiaan kuuluvat määräykset. Radiotunnistetekniikka Joissakin maissa tässä koneessa väriainesäiliön tunnistukseen käytettävän radiotunnistetekniikan käyttö voi olla luvanvaraista ja sitä voidaan rajoittaa. xii

13 Varoitustarrat Tulostimessa on seuraavanlaisia varoitustarroja. Koneen sisäosat ovat kuumia. Palovamman vaara. Älä koske tämän alueen osiin. Tarra tulostimen sisällä (varoitus lasersäteilystä) ECOSYS P7035cdn xiii

14 CDRH-säännökset Yhdysvaltojen elintarvike- ja lääkeviraston (Food and Drug Administration) CDRH-säteilyturvakeskuksen (Center for Devices and Radiological Health) lasertuotteille laatimat säännökset. Säännökset koskevat jälkeen valmistettuja lasertuotteita. Yhdysvalloissa markkinoitujen tuotteiden tulee ehdottomasti olla näiden säännösten mukaisia. CDRH-säännösten mukaisuutta osoittavat tarra tulee kiinnittää Yhdysvalloissa markkinoitaviin lasertuotteisiin. Otsonipitoisuus Tulostimet tuottavat otsonikaasua (O 3 ), jota saattaa kerääntyä asennuspaikan lähelle ja joka aiheuttaa epämiellyttävää hajua. On suositeltavaa sijoittaa tulostin hyvin ilmastoituun paikkaan, jotta otsonipitoisuus pysyisi alle 0,1 miljoonasosassa. Virran katkaisuun liittyvät turvaohjeet Varoitus: Virtajohto toimii koneen päävirtakatkaisimena. Koneen muut kytkimet ovat vain toiminnallisia eivätkä eristä konetta virtalähteestä. VORSICHT:Der Netzstecker ist die Hauptisoliervorrichtung! Die anderen Schalter auf dem Gerät sind nur Funktionsschalter und können nicht verwendet werden, um den Stromfluß im Gerät zu unterbrechen. VAATIMUSTENMUKAISUUSVAKUUTUS 2004/108/EC, 2006/95/EEC, 93/68/EEC, 1999/5/EC ja 2005/32/EC Otamme täyden vastuun siitä, että tuote, jota tämä vakuutus koskee, täyttää seuraavien standardien vaatimukset. EN EN Luokka B EN EN EN EN EN EN EN62301 xiv

15 Kanadan viestintäviraston vaatimustenmukaisuusvakuutus Tämä luokan B digitaalilaite on kanadalaisen ICES-003-standardin mukainen. Avis de conformité aux normes du ministère des Communications du Canada Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. EN ISO 7779 Maschinenlärminformations-Verordnung 3. GPSGV, : Der höchste Schalldruckpegel beträgt 70 db (A) oder weniger gemäß EN ISO Vastuuvapauslauseke KYOCERA Document Solutions ei ole mitään vastuuta tai korvausvelvollisuutta asiakkaille, muille henkilöille tai tahoille vaateissa, jotka koskevat Kyocera myymien tai toimittamien laitteiden aiheuttamia suoria tai epäsuoria menetyksiä tai vahinkoja. Tähän vastuunrajoitukseen sisältyvät niihin rajoittumatta myös kaikki palvelun keskeytykset, toteutumatta jääneet liiketoimet, saamatta jääneet ennakoidut liikevoitot ja välilliset vahingot, jotka ovat aiheutuneet laitteiden tai ohjelmistojen käytöstä. xv

16 Energiansäästön ohjaustoiminto Koneessa on käytössä virransäästötila, jossa energiankulutus laskee tietyn ajan kuluttua siitä, kun konetta on viimeksi käytetty. Samoin siinä on lepotila, jossa tulostustoiminnot pysyvät odotustilassa, mutta energiankulutus laskee minimitasolle. Lepotila kytkeytyy päälle, kun kone on ollut käyttämättömänä tietyn ajan. Virransäästötila Kone siirtyy automaattisesti virransäästötilaan, kun se on ollut käyttämättömänä 1 minuutin. Tätä aikaa voidaan pidentää. Lisätietoja, katso Low Power Timer (Low Power Mode timer timeout time) englanninkielisen käyttöoppaan sivu Lepotila Kone siirtyy automaattisesti lepotilaan, kun se on ollut käyttämättömänä 15 minuuttia. Tätä aikaa voidaan pidentää. Lisätietoja, katso Sleep Timer (Sleep timer timeout time) englanninkielisen käyttöoppaan sivu Automaattinen kaksipuolinen tulostus Tulostimessa on kaksipuolinen tulostus vakiotoimintona. Kun kaksi 1- puolista originaalia tulostetaan yhdelle arkille 2-puolisena tulosteena, paperin kulutus vähenee. Lisätietoja, katso Duplex (Duplex printing) englanninkielisen käyttöoppaan sivu Tulostaminen 2-puolisessa tilassa vähentää paperinkulutusta ja auttaa säilyttämään metsävaroja. Kaksipuolinen tila vähentää myös hankittavan paperin määrää ja laskee siten kustannuksia. Kaksipuoliseen tulostukseen kykenevät koneet suositellaan asetettavan kaksipuoliseen tilaan oletuksena. Resurssien säästäminen paperi Metsävarojen säästämiseksi ja niiden kestävää käyttöä varten suositellaan että käytetään kierrätettyä paperia sekä uutta paperia, jolla on ympäristönsuojeluohjelman sertifiointi tai jonkin tunnustetun ekomerkinnän myöntäjän merkintä ja jotka täyttävät standardin EN 12281:2002 *1 tai vastaavan standardit. Tämä laite tukee tulostusta myös 64 g/m² paperille. Sellaisen paperin käyttäminen vie vähemmän raaka-aineita ja säilyttää siten metsävaroja. *1: EN12281:2002 "Printing and business paper - Requirements for copy paper for dry toner imaging processes" Myyjä tai huoltoteknikko antaa tietoja suositeltavista paperityypeistä. Virranhallinnan ympäristöedut Tämä laite on varustettu virranhallintatoiminnolla, joka aktivoi automaattisesti energiansäästötilan, kun kone on käyttämättömänä tietyn aikaa. Vaikka koneelta vie hetken palata READY -tilaan energiansäästötilasta, mahdollisuudet huomattaviin energiasäästöihin ovat olemassa. Siksi suosittelemme, että konetta käytetään asettamalla oletukseksi energiansäästötilasta aktivoimisaika. xvi

17 Energy Star (ENERGY STAR ) -ohjelma International Energy Star Program -yhteistyökumppanina ilmoittamme, että tämä tuote vastaa International Energy Star Program -ohjeistoa. ENERGY STAR on vapaaehtoinen energiatehokkuusohjelma, jonka tavoitteena on kehittää ja edistää erittäin tehokkaiden tuotteiden käyttöä, jotta ympäristön lämpeneminen voidaan estää. Ostamalla ENERGY STAR -merkinnän saaneita tuotteita asiakkaat voivat auttaa kasvihuonepäästöjen vähentämisessä tuotteen käytön suhteen ja leikata energiakuluja. xvii

18 Asennuksen varotoimet Ympäristö VAROITUS Vältä sijoittamasta tulostinta epävakaalle tai kaltevalle pinnalle. Tulostin voi kaatua ja vaurioitua tai aiheuttaa loukkaantumisen. Vältä kosteita, pölyisiä tai likaisia sijoituspaikkoja. Jos pistotulppaan tarttuu pölyä tai likaa, puhdista se tulipalo- tai sähköiskuvaaran välttämiseksi. Vältä tulipalovaara sijoittamalla kone riittävän kauas pattereista, lämmittimistä tai muista lämmönlähteistä ja herkästi syttyvistä aineista. Jätä tulostimen ympärille riittävästi tilaa ilmanvaihtoa ja huoltotoimia varten. Tilantarve on osoitettu alla olevassa kuvassa. Jätä erityisesti sivukannen ympärille riittävästi tilaa, jotta ilma pääsee vaihtumaan tulostimessa. Ylös: 400 mm Vasemmalle: 350 mm Oikealle: 250 mm Taakse: 200 mm Eteen: 600 mm Muut varotoimet Huonot ympäristöolosuhteet voivat vaikuttaa tulostimen käyttöturvallisuuteen ja suorituskykyyn. Asenna kone ilmastoituun tilaan (suositeltava huonelämpötila: noin 23 C, suht. kosteus: noin 60 %) ja ota huomioon seuraavat seikat tulostimen sijoituspaikkaa valitessasi. - Vältä sijoittamasta konetta ikkunan lähelle tai suoraan auringonvaloon. - Vältä tärinälle alttiita paikkoja. - Vältä sijoituspaikkoja, joissa lämpötila vaihtelee jyrkästi. - Vältä paikkoja, joissa kone altistuu suoraan kuumalle tai kylmälle ilmalle. - Vältä paikkoja, joissa on huono ilmanvaihto. Rullapyörät voivat vahingoittaa pehmeää lattiapintaa, kun konetta siirretään asennuksen jälkeen. xviii

19 Virtalähde / tulostimen maadoitus VAARA Käytä vain virtalähdettä, jonka jännite vastaa koneen teknisiä tietoja. Vältä useiden laitteiden kytkemistä samaan pistorasiaan. Vaarana on tulipalo tai sähköisku. Työnnä pistotulppa tiukasti pistorasiaan. Jos metalliesineet joutuvat kosketuksiin pistotulpan piikkien kanssa, vaarana on tulipalo tai sähköisku. Kytke tulostin aina maadoitettuun pistorasiaan oikosulun aiheuttaman tulipalo- tai sähköiskuvaaran välttämiseksi. Jos maadoitettu kytkentä ei ole mahdollinen, ota yhteys huoltoteknikkoon. Muut varotoimet Kytke virtajohto mahdollisimman lähellä olevaan pistorasiaan. Muovipussien käsittely VAARA Pidä tulostimen käyttöön liittyvät muovipussit poissa lasten ulottuvilta. Muovi voi painua nenää ja suuta vasten ja aiheuttaa tukehtumisen. xix

20 Käytön varotoimet Tulostimen käyttöä koskevat varoitukset Älä aseta metalliesineitä tai vettä sisältäviä astioita (esimerkiksi kukkamaljakoita, kukkaruukkuja tai kuppeja) tulostimen päälle tai lähelle. Esineiden putoaminen tai veden valuminen koneen sisään muodostaa tulipalo- ja sähköiskuvaaran. Älä irrota tulostimen suojalevyjä. Niiden takana olevat jännitteiset osat muodostavat sähköiskuvaaran. Älä vahingoita, riko tai yritä korjata virtajohtoa. Älä aseta virtajohdon päälle raskaita esineitä tai vedä tai taivuta virtajohtoa tarpeettomasti tai vahingoita sitä millään tavoin. Vaarana on tulipalo tai sähköisku. Älä koskaan yritä korjata tai purkaa tulostinta tai sen osia. Vaarana on tulipalo, sähköisku tai laseryksikön vaurioituminen. Jos lasersäde vuotaa ulos, se voi aiheuttaa näkövammoja. Jos tulostin kuumenee voimakkaasti, siitä tulee savua tai outoa hajua tai havaitset jotakin muuta poikkeavaa, vaarana on tulipalo tai sähköisku. Aseta päävirtakytkin OFF ( )-asentoon välittömästi, irrota virtajohto pistorasiasta ja ota yhteys huoltoteknikkoon. Jos tulostimeen putoaa jotain haitallista (esimerkiksi paperiliittimiä, vettä tai muita nesteitä), aseta päävirtakytkin OFF ( )-asentoon välittömästi. Irrota pistotulppa pistorasiasta tulipalo- tai sähköiskuvaaran välttämiseksi. Ota sitten yhteys huoltoteknikkoon. Älä irrota tai kytke virtajohtoa märin käsin, sillä vaarana on sähköisku. Ota aina yhteys huoltoteknikkoon, kun koneen sisäosia pitää huoltaa tai korjata. Älä vedä virtajohdosta, kun irrotat sitä pistorasiasta. Jos vedät virtajohdosta, se voi vahingoittua ja muodostaa tulipalo- tai sähköiskuvaaran. (Tartu aina pistotulppaan, kun irrotat virtajohdon pistorasiasta.) Irrota aina tulostimen virtajohto pistorasiasta, ennen kuin siirrät tulostinta. Jos virtajohto vahingoittuu, vaarana on tulipalo tai sähköisku. Jos tulostin on lyhyen aikaa käyttämättömänä (esimerkiksi työpäivän päätyttyä), aseta päävirtakytkin OFF ( )-asentoon. Jos tulostinta ei käytetä pitkään aikaan (lomien tms. aikana), irrota virtajohto pistorasiasta turvallisuussyistä. Irrota turvallisuussyistä koneen virtajohto aina pistorasiasta ennen kuin aloitat puhdistustyöt. Jos tulostimen sisälle kertyy pölyä, se voi aiheuttaa tulipalon tai muita ongelmia. Siksi on suositeltavaa pyytää huoltoteknikkoa puhdistamaan koneen sisäosat. Puhdistuksesta on erityisesti hyötyä, jos se tehdään ennen kosteaa vuodenaikaa. Pyydä huoltoteknikolta hinta-arviota tulostimen sisäosien puhdistuksesta. xx

21 Muut varotoimet Älä aseta raskaita esineitä tulostimen päälle tai vahingoita sitä muuten. Älä avaa ylä/vasenta/takakantta, katkaise virtaa tai irrota virtajohtoa tulostuksen aikana. Tulostuksen aikana vapautuu otsonia. Sen määrä on kuitenkin niin vähäinen, että se ei ole terveydelle haitallista. Jos tulostinta kuitenkin käytetään pitkän aikaa huonosti ilmastoidussa huoneessa tai tulostetaan erittäin suuria määriä, haju voi muodostua epämiellyttäväksi. Huolehdi tulostushuoneen hyvästä ilmanvaihdosta, jotta työympäristö säilyy asianmukaisena. Älä koske sähköosiin, kuten liittimiin tai piirilevyihin. Staattinen sähkö voi vahingoittaa niitä. Älä yritä suorittaa toimenpiteitä, joita ei selitetä tässä oppaassa. Jos tulostin on pitkään käyttämättömänä, ota kaikki paperi pois kasetista ja sulje paperi alkuperäiseen, kosteudelta suojaavaan pakkaukseen. VAROITUS Muiden kuin tässä oppaassa selostettujen tarkistusten tai säätöjen suorittaminen voi johtaa vaaralliseen altistumiseen säteilylle. Väriaineen käsittelyä koskevia varoituksia Älä polta osia, jotka sisältävät väriainetta. Kipinät voivat aiheuttaa palovammoja. Älä koskaan avaa osia, jotka sisältävät väriainetta. Älä hengitä väriaineen höyryä. Jos saat väriainetta käsiisi, älä hankaa silmiäsi tai koske suutasi. Pese väriaine käsistäsi. Kysy huoltoteknikolta lisätietoja käytetyn väriainesäiliön hävityksestä tai noudata käytetyn väriaineen tai väriainesäiliön hävityksessä paikallisia sääntöjä ja määräyksiä. xxi

22 Tietoja tästä käyttöoppaasta Tässä käyttöoppaassa on seuraavat luvut: Luku 1 - Koneen osat Tässä luvussa kerrotaan osien nimet. Luku 2 - Tulostus Tässä luvussa neuvotaan, miten tietokoneesta tulostetaan. Luku 3 - Huolto Tässä luvussa selitetään väriainesäiliön vaihto ja tulostimen huolto. Luku 4 - Vianetsintä Tässä luvussa selitetään, kuinka tulostimen ongelmat ja paperitukokset selvitetään. Liite Tässä luvussa luetellaan tulostimen tekniset tiedot. Esitystavat Tässä oppaassa käytetään seuraavia esitystapoja. Esitystapa Kuvaus Esimerkki Kursiivi Lihavoitu Lihavoitu hakasulkeissa Huomautus Käytetään korostamaan avainsanaa, ilmausta tai viittauksia lisätietoihin. Käytetään viitattaessa ohjelmistopainikkeisiin. Käytetään viitattaessa ohjauspaneelin näppäimeen. Antaa hyödyllisiä lisätietoja toimenpiteistä ja toiminnoista. Katso väriainesäiliön vaihto-ohjeet luvusta Väriainesäiliön vaihto sivulla 3-2. Aloita tulostus napsauttamalla OKpainiketta. Jatka tulostusta painamalla [OK]-näppäintä. Huomautus Tarkista verkon valvojalta verkko-osoitteen asetukset. Tärkeää Antaa tärkeitä tietoja. TÄRKEÄÄ Varmista, ettei paperi ole taittunutta, käpristynyttä tai vaurioitunutta. Varoitus Varoittaa, että tietystä toimenpiteestä voi olla seurauksena mekaaninen vaurio. VAROITUS Älä vedä kasettia ulos pitäessäsi kiinni koneen etuosasta. Vaara Varoittaa loukkaantumisvaarasta. VAARA Latausyksikössä käytetään korkeajännitettä. xxii

23 1 Koneen osat Tässä luvussa selitetään sekä havainnollistetaan kuvin koneen osat ja niiden tehtävät. Osien nimiin ja tehtäviin kannattaa tutustua, jotta koneen käyttö sujuu oikein ja suorituskyky pysyy parhaana mahdollisena. Tässä luvussa selitetään seuraavat aiheet: Tulostimen etuosat 1-2 Tulostimen vasemman puolen osat 1-2 Sisäosat 1-3 Tulostimen takaosat 1-3 Ohjauspaneeli 1-4 Koneen osat 1-1

24 Tulostimen etuosat Ohjauspaneeli 2 Etukansi 3 Paperin pysäytin 4 Yläkansi (ylälokero) 5 MK- eli monikäyttölokero 6 Paperikasetti 7 Päävirtakytkin Tulostimen vasemman puolen osat Vasen kansi 9 Hukkavärisäiliö 10 Magenta väriainesäiliö (M) 11 Cyan väriainesäiliö (C) 12 Yellow väriainesäiliö (Y) 13 Black väriainesäiliö (K) 1-2 Koneen osat

25 Sisäosat Paperin kuljetusyksikkö 15 Paperiluiska 16 Kaksipuolisyksikkö Tulostimen takaosat USB-muistipaikka 18 Virtajohdon liitäntä 19 Lisävarusteen liitäntäpaikka 20 Verkkotoimintojen merkkivalot 21 Verkkoliitäntä 22 USB-liitäntä 23 Takakansi Koneen osat 1-3

26 Ohjauspaneeli Viestinäyttö 25 Ready-merkkivalo 26 Data-merkkivalo 27 Attention-merkkivalo 28 Nuolinäppäimet 29 [MENU]-näppäin 30 [Vasen valinta]-näppäin 31 [Oikea valinta]-näppäin 32 [Back]-näppäin 33 [OK]-näppäin 34 [Cancel]-näppäin 1-4 Koneen osat

27 2 Tulostus Tässä luvussa selitetään seuraavat aiheet: Verkkoliitäntäparametrien muutos 2-2 Tilasivun tulostus 2-4 Command Center RX 2-4 Tulostinajurin asennus 2-13 Tulostus ohjelmistosovellukselta 2-20 AirPrint-tulostus 2-21 Status Monitor 2-22 Virransäästötoiminto 2-26 Tulostus 2-1

28 Verkkoliitäntäparametrien muutos Tulostin tukee TCP/IP-, TCP/IP (IPv6)-, NetWare-, AppleTalk-, IPPprotokollia, SSL-palvelinta ja IPSec-protokollia sekä suojaustasoa. Alla olevassa taulukossa näytetään kunkin kohteen tarvitsemat asetukset. Määritä tulostimen verkkomääritykset tietokoneen ja verkkoympäristön edellyttämällä tavalla. Lisätietoja, katso Using the Operation Panel englanninkielisen käyttöoppaan sivu 4-1. Huomautus Kun Command Center RX on käytössä, verkkomääritykset ja suojausasetukset voi kätevästi muuttaa ja tarkistaa tietokoneesta. Lisätietoja on kohdassa Command Center RX sivulla 2-4. Jos lisävarusteena saatava IB-50 tai IB-51 on asennettu, NetWare- ja AppleTalk-asetukset ovat mahdolliset. Lisätietoja, katso Optional Network (Optional Network settings) englanninkielisen käyttöoppaan sivu Valikko Alavalikko Asetus Verkko TCP/IPasetus TCP/IP IPv4 Asetus DHCP Auto-IP Päällä/pois Päällä/pois Päällä/pois IP-osoite IP-osoite Aliverkon peite IP-osoite Oletusväylä IP-osoite Bonjour Päällä/pois Ipv6 Asetus TCP/IP(IPv6) Päällä/pois RA(Stateless) Päällä/pois DHCPv6 Päällä/pois Suojaus Verkon suojaus WSD-tulostus Enhanced WSD Päällä/pois Päällä/pois EnhancedWSD (SSL) Päällä/pois IPP Päällä/pois SSLasetus SSL Päällä/pois IPP over SSL Päällä/pois HTTPS Päällä/pois IPSec LAN-liittymä Päällä/pois Auto/10BASE-Half/ 10BASE-Full/ 100BASE-Half/ 100BASE-Full/ 1000BASE-T 2-2 Tulostus

29 Huomautus Kun kaikki verkkoasetukset on tehty, kytke kone pois ja päälle. Tämä on pakollista asetusten käyttöönottamiseksi. Tulostus 2-3

30 Tilasivun tulostus Kun verkkoasetusten määritys on valmis, tulosta tilasivu. Tilasivun avulla voit vahvistaa useita tietoja, verkko-osoitteet ja verkkoprotokollat mukaan lukien. Valitse Tulosta tilasivu Raportin tulostus -valikosta tulostaaksesi tilasivun. Lisätietoja, katso Report Print englanninkielisen käyttöoppaan sivu Command Center RX Jos kone on liitetty verkkoon, voit määrittää monet asetukset Command Center RX -palvelimella. Tässä osassa kuvataan Command Center RX -palvelimen käyttö sekä suojausasetusten ja isäntänimen muuttaminen. Lisätietoja Command Center RX -palvelimesta, katso Command Center RX User Guide. Huomautus Kaikkien Command Center RX -sivujen ominaisuuksien käyttämiseksi kirjoita käyttäjänimi ja salasana ja napsauta Kirjaudu. Esimääritetyn pääkäyttäjän salasanan antamisella käyttäjällä on käyttöoikeudet kaikille sivuille, mm. Dokumenttilokero ja navigointivalikon Asetukset. Seuraavassa on kuvattu tehtaan oletusasetus pääkäyttäjän oikeudet omaavalle oletuskäyttäjälle. Kirj. Käytt.nimi Kirj. salasana Admin Admin * Isot ja pienet kirjaimet ovat erikseen (merkkikokoriippuvainen) Järjestelmänvalvojien ja pääkäyttäjien Command Center RX - palvelimella määritettävissä olevia asetuksia ovat seuraavat. Asetus Kuvaus Pääkäyttäjä Yleiskäyttäjä Device Information Job Status Document Box Device Settings Function Settings Network Settings Security Settings Koneen rakenteen voi tarkistaa. Configuration, Counter, Command Center RX Näyttää kaikki laitetiedot, mukaan lukien tulostustyöt ja työlokin historian. Printing Jobs Status, Printing Job Log Lisää tai poista dokumenttilokeroita tai poista dokumentteja dokumenttilokeroista. Custom Box, Job Box Settings Määritä koneen lisäasetukset. Paper/Feed/Output, Energy Saver/Timer, Date/Time, System Määritä lisätoimintojen asetukset. Common/Job Defaults, Printer, Määritä lisäverkkoasetukset. General, TCP/IP, Protocol Määritä lisäsuojausasetukset. Device Security, Network Security, Certificates 2-4 Tulostus

31 Asetus Kuvaus Pääkäyttäjä Yleiskäyttäjä Management Settings Määritä lisähallinta-asetukset. Job Accounting, Authentication, Notification/Report, History Settings, SNMP, Reset Command Center RX -palvelimen käyttö 1 Käynnistä WWW-selain. 2 Kirjoita osoite- tai sijaintiriville koneen IP-osoite tai isäntänimi. Esimerkkejä: (IP-osoite) (jos isäntänimi on "P001") Verkkosivulla näkyvät koneen ja Command Center RX -palvelimen perustiedot sekä niiden sen hetkinen tila. Huomautus Jos näytölle ilmestyy viesti There is a problem with this website's security certificate. määritä suojausvarmenne. Lisätietoja sertifikaateista on Command Center RX User Guide -oppaassa. Voit myös jatkaa toimintoa ilman varmenteen määrittämistä. 3 Valitse luokka näytön vasemmassa laidassa olevasta navigointipalkista. Kun kirjaudut sisään koneeseen pääkäyttäjänä, näet asetukset Device Settings, Function Settings, Network Settings, Security Settings ja Management Settings. Tulostus 2-5

32 Suojausasetusten vaihto Tässä luvussa selitetään suojausasetusten vaihto. 1 Avaa Command Center RX katsomalla tarkemmat tiedot kohdasta Command Center RX -palvelimen käyttö sivulla Valitse Security Settings -valikosta asetus, jonka haluat määrittää. Määritettävissä ovat asetukset Device Security, Network Security ja Certificates. Huomautus Kohtien Device Security ja Network Security määritettävät asetukset voi määrittää myös koneen järjestelmävalikossa. Lisätietoja, katso Using the Operation Panel englanninkielisen käyttöoppaan sivu 4-1. Lisätietoja sertifikaattien asetuksista on Command Center RX User Guide -oppaassa. 2-6 Tulostus

33 Laitetietojen muuttaminen Vaihda koneen laitetietoja. 1 Avaa Command Center RX katsomalla tarkemmat tiedot kohdasta Command Center RX -palvelimen käyttö sivulla Valitse Device Settings -valikosta System. 3 Mene laitetietoihin ja napsauta sitten Submit-näppäintä. TÄRKEÄÄ Kun olet muuttanut asetuksen, käynnistä verkko uudelleen tai kytke kone pois ja päälle. Käynnistä verkkokortti uudelleen napsauttamalla Reset Management Settings -valikossa ja napsauta sitten Restart Network kohdassa Restart. Tulostus 2-7

34 Sähköpostiasetukset Määrittämällä SMTP-asetukset voit lähettää sähköposti-ilmoituksia valmistuneista töistä. Sitä varten koneen täytyy olla yhteydessä sähköpostipalvelimeen SMTPprotokollan avulla. Tarkista lisäksi seuraava. Verkkoympäristö, joka yhdistää koneen sähköpostipalvelimeen. On suositeltavaa käyttää jatkuvaa yhteyttä LAN:in kautta. SMTP-asetukset Rekisteröi Command Center RX -palvelimen avulla SMTP-palvelimen IP-osoite tai pääkoneen nimi. Jos sähköpostiviestien kokoa on rajoitettu, erittäin suuria sähköpostiviestejä ei ehkä voida lähettää. SMTP-asetukset määritetään seuraavien ohjeiden mukaisesti. 1 Avaa Command Center RX katsomalla tarkemmat tiedot kohdasta Command Center RX -palvelimen käyttö sivulla Napsauta Function Settings -valikossa -näppäintä. 2-8 Tulostus

35 3 Kirjoita oikeat arvot kuhunkin kenttään. Asetus SMTP Kuvaus Aseta, kun haluat lähettää koneesta sähköpostia. SMTP Protocol SMTP Server Name SMTP Port Number SMTP Server Timeout Authentication Protocol SMTP Security POP before SMTP Timeout Connection Test Domain Restriction Aseta SMTP-protokolla. Aseta SMTP ( TX) -asetukseksi On Protocol Settings -sivulla. Kirjoita pääkoneen nimi tai SMTP-palvelimen IP-osoite. Määritä SMTP:ssä käytettävä porttinumero. Käytä SMTP:n oletusporttia 25. Aseta aikakatkaisun odotusaika sekunteina. Aseta käytetäänkö SMTP-todennusta. Käytä todennusta kirjoittamalla todennuksen käyttäjätiedot. Aseta SMTP-suojaus. Kytke SMTP Security käyttöön SMTP ( TX) -kohdassa Protocol Settings -sivulla. Määrittää sekunteina ajan, ennen kuin yhteys POP-palvelimeen aikakatkaistaan. Tämä voidaan asettaa, kun POP before SMTP on valittu kohdassa Authentication Protocol. Testi vahvistaa, että asetukset ovat oikeat. Aseta rajoitetaanko toimialueita. Napsauta kohtaa Domain List ja kirjoita sallitut ja kielletyt osoitteiden toimialuenimet. Rajoitus voidaan määrittää myös sähköpostiosoitteen mukaan. POP3 Aseta, kun haluat vastaanottaa koneella sähköpostia. POP3 Protocol Check Interval Run once now Domain Restriction POP3 User Settings Aseta POP3-protokolla. Aseta POP3 ( RX) -asetukseksi On Protocol Settings -sivulla. Määritä minuutteina saapuvien sähköpostien tarkistusväli. Napsauta Receive ja muodosta yhteys POP3-palvelimeen välittömästi ja tarkista saapuvat sähköpostit. Aseta rajoitetaanko toimialueita. Napsauta kohtaa Domain List ja kirjoita sallitut ja kielletyt osoitteiden toimialuenimet. Rajoitus voidaan määrittää myös sähköpostiosoitteen mukaan. Määritä POP3-käyttäjätilien ja POP3-palvelimen asetukset. Voit määrittää enintään kolme käyttäjää. Tulostus 2-9

36 Asetus Send Settings Size Limit Sender Address Signature Function Default Kuvaus Kirjoita lähetettävän sähköpostiviestin maksimikoko kilotavuina. Kun sähköposti on kooltaan suurempi kuin tämä arvo, näkyviin tulee virheviesti ja sähköpostin lähetys peruutetaan. Käytä tätä asetusta, jos olet asettanut sähköpostikoon rajoituksen SMTPpalvelimella. Jollet ole tehnyt asetusta, kirjoita arvo 0 (nolla) jolloin sähköpostilähetykset ovat käytettävissä koosta riippumatta. Kirjoita koneen vastuuhenkilön (esimerkiksi koneen pääkäyttäjän) sähköpostiosoite, jotta vastaus tai toimituksen epäonnistumisilmoitus menee henkilölle eikä koneelle. Lähettäjän osoitteen täytyy olla kirjoitettu oikein SMTPtodennusta varten. Lähettäjän osoite saa olla maks. 128 merkkiä pitkä. Kirjoita allekirjoitus. Allekirjoitus on vapaamuotoinen teksti, joka tulee sähköpostiviestin loppuun. Sitä käytetään usein koneen lisätunnisteena. Allekirjoitus saa olla maks. 512 merkkiä pitkä. Muuta toiminnon oletusasetukset Common/Job Defaults Settings -sivulla. 4 Napsauta Submit Tulostus

37 Mukautetun laatikon rekisteröiminen (Custom Box) Voit rekisteröidä mukautetun laatikon Command Center RX -palvelimelta. 1 Avaa Command Center RX katsomalla tarkemmat tiedot kohdasta Command Center RX -palvelimen käyttö sivulla Napsauta Document Box -valikossa Custom Box. 3 Napsauta Add. 4 Anna laatikon tiedot. Anna rekisteröitävän mukautetun laatikon tiedot. Lisätietoja on Command Center RX User Guide -oppaassa. 5 Napsauta Submit. Tulostus 2-11

38 Mukautettuun laatikkoon tallennetun asiakirjan tulostaminen Mukautettuun laatikkoon tallennettu asiakirja voidaan tulostaa Command Center RX -palvelimelta. 1 Avaa Command Center RX katsomalla tarkemmat tiedot kohdasta Command Center RX -palvelimen käyttö sivulla Napsauta Document Box -valikossa Custom Box. 3 Napsauta mukautetun laatikon, johon tiedosto on tallennettu, nimeä tai numeroa. 4 Valitse tulostettava asiakirja. Valitse tulostettavan asiakirjan valintaruutu. 5 Napsauta Print. 6 Lisätietoja määritettävistä asetuksista on Command Center RX User Guide -oppaassa Tulostus

39 Tulostinajurin asennus Varmista, että tulostin on liitetty verkkovirtaan ja tietokoneeseen, ennen kuin aloitat tulostinajurin asennuksen DVD-ROM-levyltä. Tulostinajuri on välttämätön sovelluksella luotujen tietojen tulostamiseksi. Lisätietoja tulostinajurista on DVD-ROM-levyn Printer Driver User Guide -oppaassa. Huomautus Käyttäjän on kirjauduttava Windowskäyttöjärjestelmiin järjestelmänvalvojana, jotta asennus voidaan suorittaa. USB-kaapelilla liitettynä laitteen liitä ja käytä -toiminto on pois käytöstä lepotilassa. Jatka asennusta painamalla OKnäppäintä keskeyttääksesi koneen virransäästö- tai lepotilan. KX XPS DRIVER -ajureita ei voi asentaa Windows XP - käyttöjärjestelmään. Tulostinajurin asennus Windows-käyttöjärjestelmään Express Install Seuraava toimenpide on esimerkki ohjelmiston asentamisesta Windows 7 -käyttöjärjestelmään Express Install -asennuksella. Lisätietoja on Custom Install sivulla käyttöoppaan Custom Installation -osassa. 1 Aseta DVD-ROM-levy. Huomautus Käyttäjän on kirjauduttava Windowskäyttöjärjestelmiin järjestelmänvalvojana, jotta asennus voidaan suorittaa. Jos Tervetuloa ohjattuun uuden laitteiston asennukseen - valintaikkuna tulee näkyviin, valitse Peruuta. Jos näkyviin tulee automaattisen käynnistyksen näyttö, napsauta Suorita setup.exe. Jos näkyviin tulee käyttäjätilin hallintaikkuna, napsauta Kyllä (Salli). 2 Napsauta View License Agreement ja lue lisenssisopimus. Napsauta Accept. 3 Valitse Express Install -välilehti. Huomautus Jotta voit asentaa Status Monitor -ohjelmiston, Microsoft.NET Framework 4.0 on asennettava ensin. Tulostus 2-13

40 4 Valitse asennettava laite. Voit myös valita Use host name for port name asettaa käytettäväksi isäntänimeksi TCP/IP-vakioportin. (USB-liitäntää ei voi käyttää.) Huomautus Konetta ei voi tunnistaa, jos sitä ei ole kytketty päälle. Jos tietokone ei tunnista konetta, tarkista, että se on liitetty tietokoneeseen verkon kautta tai USB-kaapelilla, se on kytketty päälle ja napsauta (Päivitä). 5 Valitse asennettava paketti. Pakkaukset sisältävät seuraavat ohjelmistot: Driver Package KX DRIVER, Status Monitor, Fonts 6 Napsauta Install. 7 Päätä asennus. Kun näkyviin tulee viesti Your software is ready to use, voit käyttää ohjelmistoa. Tulosta testisivu napsauttamalla Print a test page - valintaruutua ja valitsemalla kone. Poistu ohjatusta toiminnosta napsauttamalla Finish. Huomautus Kun olet valinnut Laiteasetukset Windows XP:ssä, laiteasetusten valintaikkuna tulee näkyviin, kun Valmis -näppäintä on napsautettu. Määritä koneeseen asennettujen vaihtoehtojen asetukset. Laiteasetukset voidaan määrittää, kun asennus on päättynyt. Lisätietoja on DVD- ROM-levyn Printer Driver User Guide -oppaan kohdassa laiteasetukset. Jos järjestelmän uudelleenkäynnistysviesti tulee näkyviin, käynnistä tietokone noudattamalla näyttökehotteita. Tämän jälkeen tulostinajurin asennus on valmis Tulostus

41 Custom Install Seuraava toimenpide on esimerkki ohjelmiston asentamisesta Windows 7 -käyttöjärjestelmään Custom Install -asennuksella. 1 Aseta DVD-ROM-levy. Huomautus Käyttäjän on kirjauduttava Windowskäyttöjärjestelmiin järjestelmänvalvojana, jotta asennus voidaan suorittaa. Jos Tervetuloa ohjattuun uuden laitteiston asennukseen - valintaikkuna tulee näkyviin, valitse Peruuta. Jos näkyviin tulee automaattisen käynnistyksen näyttö, napsauta Suorita setup.exe. Jos näkyviin tulee käyttäjätilin hallintaikkuna, napsauta Kyllä (Salli). 2 Napsauta View License Agreement ja lue lisenssisopimus. Napsauta Accept. 3 Valitse Custom Install -välilehti. 4 Valitse asennettava laite ja siirry nuolipainikkeella Products to Install -luetteloon. Käytettävissä ovat seuraavat painikkeet. : Tätä painiketta käytetään vaihtamaan kuvake- ja tekstinäyttöjen välillä. : Tätä painiketta käytetään useiden kohteiden valitsemiseen. : Jos kohdelaite ei näy, paina tätä painiketta valitaksesi käytettävän laitteen suoraan. Tulostus 2-15

42 5 Valitse asennettava laite ja ajuri ja siirry nuolipainikkeella Products to Install -luetteloon. 6 Valitse asennettava apuohjelma ja siirry nuolipainikkeella Products to Install -luetteloon. 7 Napsauta Install. Huomautus Jotta voit asentaa Status Monitor -ohjelmiston, Microsoft.NET Framework 4.0 on asennettava ensin. 8 Päätä asennus. Kun näkyviin tulee viesti Your software is ready to use, voit käyttää ohjelmistoa. Tulosta testisivu napsauttamalla Print a test page - valintaruutua ja valitsemalla kone. Poistu ohjatusta toiminnosta napsauttamalla Finish. Huomautus Kun olet valinnut Laiteasetukset Windows XP:ssä, laiteasetusten valintaikkuna tulee näkyviin, kun Valmis -näppäintä on napsautettu. Määritä koneeseen asennettujen vaihtoehtojen asetukset. Laiteasetukset voidaan määrittää, kun asennus on päättynyt. Lisätietoja on DVD- ROM-levyn Printer Driver User Guide -oppaan kohdassa laiteasetukset. Jos järjestelmän uudelleenkäynnistysviesti tulee näkyviin, käynnistä tietokone noudattamalla näyttökehotteita. Tämän jälkeen tulostinajurin asennus on valmis Tulostus

43 Ohjelmiston asennuksen poisto Suorita seuraava toimenpide poistaaksesi ohjelmiston tietokoneelta. Huomautus Käyttäjän on kirjauduttava Windowskäyttöjärjestelmiin järjestelmänvalvojana, jotta asennuksen poisto voidaan suorittaa. 1 Napsauta Windowsissa Käynnistä-painiketta ja valitse Kaikki ohjelmat, Kyocera ja Uninstall Kyocera Product Library ja tuo näkyviin ohjattu asennuksen poisto. 2 Valitse poistettava ohjelmisto valinnalla valintaruudussa. Napsauta Uninstall. 3 Jos järjestelmän uudelleenkäynnistysviesti tulee näkyviin, käynnistä tietokone noudattamalla näyttökehotteita. Tämän jälkeen ohjelmiston asennuksen poisto on valmis. Huomautus Ohjelmiston asennuksen voi poistaa myös Product Library -levyllä. Napsauta Product Library -asennusnäytössä Uninstall, ja poista ohjelmiston asennus noudattamalla näytön ohjeita. Tulostinajurin asennus Macintosh-käyttöjärjestelmään Macintosh-tietokoneessa voi käyttää vain koneen tulostinominaisuutta. Seuraavassa on kuvattu asennus MAC OSX käyttöjärjestelmässä. Huomautus Käyttäjän on kirjauduttava Mac OS - järjestelmään järjestelmänvalvojana, jotta asennus voidaan suorittaa. Kun tulostat Macintosh-tietokoneesta, aseta koneen emulaatioksi KPDL tai KPDL(Auto). Lisätietoja, katso Emulation (Setting the emulation) englanninkielisen käyttöoppaan sivu Jos muodostat yhteyden Bonjour-protokollalla, ota Bonjour käyttöön koneen verkkoasetuksissa. Lisätietoja, katso Bonjour (Bonjour setting) englanninkielisen käyttöoppaan sivu Kirjoita Todennus-ikkunaan käyttöjärjestelmään kirjautumiseen käytetty käyttäjänimi ja salasana. Tulostus 2-17

44 1 Aseta DVD-ROM-levy. 2 Kaksoisosoita Kyocera-symbolia. 3 Kaksoisosoita OS X 10.5 or higher. 4 Kaksoisosoita Kyocera OS X Tulostinajurin asennusohjelma käynnistyy. 6 Asenna tulostinajurit asennusohjelman ohjeen mukaan. Tämän jälkeen tulostinajurin asennus on valmis. Jos käytössä on USB-liitäntä, kone tunnistetaan ja liitetään automaattisesti. Jos käytössä on IP-liitäntä, alla olevat asetukset vaaditaan. 7 Avaa Järjestelmäasetukset ja osoita Tulostus ja skannaus Tulostus

45 8 Napsauta plusmerkkiä (+) lisätäksesi asennetun tulostinajurin. 9 Napsauta IP-kuvaketta IP-liitännälle. Kirjoita IP-osoite ja tulostimen nimi. Kohdassa Osoite kirjoitettu numero näkyy automaattisesti kohdassa Nimi. Muuta tarvittaessa. Huomautus Kun käytät Bonjour-yhteyttä, valitse Oletus ja napsauta kohdetta, joka näkyy kohdassa Tulostimen nimi. Ajuri, jolla on sama nimi kuin koneella, tulee näkyviin kohdassa Ajuri. 10Valitse koneelle käytettävissä olevat asetukset ja napsauta OK. 11Valittu tulostin on lisätty. Tulostus 2-19

46 Tulostus ohjelmistosovellukselta Seuraavassa kuvataan vaiheet, joita tarvitaan sovelluksessa luodun dokumentin tulostamiseen. Voit valita Paperikoon ja Luovutuskohteen. 1 Aseta tarvittavaa paperia paperikasettiin. 2 Valitse sovelluksen Tiedosto-valikosta Tulosta. Näkyviin tulee Tulosta-valintaikkuna. 3 Napsauta avattavaa tulostinluetteloa. Kaikki Windowsiin asennetut tulostimet ovat luettelossa. Napsauta tulostimen nimeä. 4 Anna kohtaan Kopioiden määrä haluamasi tulostemäärä. Määrä voi olla enintään 999. Microsoft Wordia käytettäessä on suositeltavaa napsauttaa Asetukset ja valita Käytä tulostimen asetuksia Oletuslokeroasetukseksi Aloita tulostus napsauttamalla OK. Huomautus Lisätietoja tulostinajurin ohjelman käytöstä on Printer Driver User Guide -oppaassa Tulostus

47 AirPrint-tulostus AirPrint on tulostustoiminto, joka sisältyy vakiona ios 4.2 -versioon ja uudempiin tuotteisiin ja Mac OS X käyttöjärjestelmään ja uudempiin tuotteisiin. Tämän toiminnon avulla voit liittää minkä tahansa AirPrint -yhteensopivan laitteen ja tulostaa sillä tulostinajuria asentamatta. Jotta kone löytyy helpommin tulostettaessa AirPrint -toiminnolla, voit asettaa koneen sijaintitiedot Command Center RX -palvelimella. Lisätietoja on Command Center RX User Guide -oppaassa. Tulostus 2-21

48 Status Monitor Status Monitor valvoo tulostimen tilaa ja raportoi siitä jatkuvasti. Huomautus Kun aktivoit Status Monitor -toiminnon, tarkista tila seuraavasta. KX Driver on asennettu. Joko Enhanced WSD tai EnhancedWSD(SSL) on asetettu Päällä Security-asetuksessa englanninkielisen käyttöoppaan sivu Status Monitor -toiminnon avaus Status Monitor myös käynnistyy, kun tulostus aloitetaan. Status Monitor -toiminnolta poistuminen Poistu Status Monitor -toiminnosta toisella seuraavista tavoista. Poistu manuaalisesti: Napsauta asetukset-kuvaketta ja valitse valikosta Poistu poistuaksesi Status Monitor -toiminnosta. Poistu automaattisesti: Status Monitor sulkeutuu automaattisesti, jos se on käyttämättömänä 7 minuuttia. Status Monitor -näyttö Seuraavassa selostetaan Status Monitor -näyttö. Pikanäkymätila Tulostimen tila näytetään kuvakkeilla. Tarkemmat tiedot näytetään, kun Laajenna-painiketta painetaan. Laajenna-painike Hälytys-välilehti Väriainetila-välilehti Asetukset-kuvake Paperilokeron tila -välilehti Tulostuksen edistyminen - välilehti Tarkat tiedot näytetään napsauttamalla kutakin kuvakevälilehteä Tulostus

49 Tulostuksen edistyminen -välilehti Tulostustöiden tila näytetään. Tilakuvake Työluettelo Valitse työ työluettelosta, ja sen voi peruuttaa hiiren oikealla napsautuksella näkyviin tulevasta valikosta. Paperilokeron tila -välilehti Tiedot näytetään tulostimessa olevasta paperista ja jäljellä olevan paperin määrästä. Väriainetila-välilehti Jäljellä olevan väriaineen määrä näytetään. Tulostus 2-23

50 Hälytys-välilehti Jos tapahtuu virhe, näytetään ilmoitus 3D-kuvakkeen ja viestin kanssa. Status Monitor -kontekstivalikko Seuraava valikko näytetään, kun asetukset-kuvaketta on napsautettu. Asetukset-kuvake Command Center RX Jos tulostin on liitetty TCP/IP-verkkoon ja sillä on oma IP-osoite, käytä verkkoselainta muuttaaksesi tai vahvistaaksesi verkkoasetukset Command Center RX -palvelimella. Lisätietoja on Command Center RX User Guide -oppaassa. Tätä valikkoa ei näytetä käytettäessä USB-liitäntää. Ilmoitus Tämä asettaa Status Monitor -apuohjelman näytön. Lisätietoja on kohdassa Status Monitor -ilmoitusasetukset sivulla Avaa nettisivumme. Lopeta Poistuu Status Monitor -toiminnosta Tulostus

51 Status Monitor -ilmoitusasetukset Status Monitor -asetukset ja tapahtumaluettelon tiedot näytetään. Valitse suoritetaanko ilmoitus, kun tapahtuu virhe tapahtumaluettelossa. 1 Valitse Enables event notification. Jos tämä asetus on asetettu Ei käytössä, Status Monitor ei käynnisty, vaikka tulostus suoritetaan. 2 Valitse Available events -kohdasta tapahtuma, jonka aikana haluat käyttää Teksti puheeksi -toimintoa. 3 Napsauta Äänitiedosto / Teksti puheeksi -saraketta. Napsauta selaa (...) -painiketta ilmoittaaksesi tapahtumasta äänitiedostolla. Huomautus Käytettävissä oleva tiedostomuoto on WAV. Kun mukautat näytössä ääneen luettavia viestitekstejä, kirjoita tekstit tekstiruutuun. Tulostus 2-25

52 Virransäästötoiminto Virransäästötila Kun asetettu aika (tehdasasetus on 1 minuutti) on kulunut siitä, kun konetta viimeksi käytettiin, kone siirtyy automaattisesti virransäästötilaan. Viestinäytön taustavalo ja valot sammuvat ja virrankulutus vähenee. Tätä tilaa kutsutaan virransäästötilaksi. Tätä aikaa voidaan pidentää. Lisätietoja, katso Low Power Timer (Low Power Mode timer timeout time) englanninkielisen käyttöoppaan sivu Jos tulostustiedot vastaanotetaan virransäästötilan aikana, viestinäyttöön syttyy valo ja tulostus alkaa. Jatka painamalla [OK]. Kone on käyttövalmis 12 sekunnin kuluttua. Huomaa, että ympäröivät olosuhteet (esimerkiksi tuuletus) saattavat aiheuttaa koneen hitaamman reagoinnin. Lepotila Eurooppa Kun asetettu aika (tehdasasetus on 15 minuuttia) on kulunut siitä, kun konetta viimeksi käytettiin, kone siirtyy automaattisesti lepotilaan. Viestinäyttöön jää taustavalo joka sammuu, jotta virrankulutus minimoidaan. Tätä tilaa kutsutaan lepotilaksi. Jos haluat käyttää tulostinta, paina [OK]. Tulostin on käyttövalmis 38 sekunnin kuluttua. Lisätietoja, katso Sleep Timer (Sleep timer timeout time) englanninkielisen käyttöoppaan sivu Euroopan ulkopuoliset alueet Kun asetettu aika (tehdasasetus on 15 minuuttia) on kulunut siitä, kun konetta viimeksi käytettiin, kone siirtyy automaattisesti lepotilaan. Viestinäyttöön jää taustavalo joka sammuu, jotta virrankulutus minimoidaan. Tätä tilaa kutsutaan lepotilaksi. Lisätietoja, katso Sleep Timer (Sleep timer timeout time) englanninkielisen käyttöoppaan sivu Lepotiloja on kaksi: Pikapalautus ja Virransäästö. Oletusasetus on virransäästötila. Pikapalautustila Palautuminen lepotilasta on nopeampaa kuin virransäästötilaa käytettäessä. Viestinäyttö sammuu, kun lepotilaan siirrytään ja Ready-merkkivalo vilkkuu. Kone palautuu toimintaan nopeasti, kun painetaan [OK]. Kone myös palautuu automaattisesti ja tulostaa, kun havaitaan työ. Jos kone ottaa tulostustietoja vastaan sen ollessa lepotilassa, tulostustyö suoritetaan viestinäytön valojen pysyessä sammutettuina. Jos haluat käyttää tulostinta, paina [OK] Tulostus

53 Huomaa, että ympäröivät olosuhteet (esimerkiksi tuuletus) saattavat aiheuttaa koneen hitaamman reagoinnin. Lisätietoja, katso Sleep Timer (Sleep timer timeout time) englanninkielisen käyttöoppaan sivu Virransäästötila Tila laskee energiankulutusta enemmän kuin pikapalautustila ja sallii lepotilan asetuksen erikseen jokaiselle toiminnolle. Jos haluat käyttää tulostinta, paina [OK]. Tulostin on käyttövalmis 38 sekunnin kuluttua. Lisätietoja muiden virransäästöasetusten määrityksestä on Sleep Level Set. (Sleep level setting) englanninkielisen käyttöoppaan sivu Huomautus Jos virransäästön ajastin on sama kuin lepotilan ajastin, lepotila edeltää. Tulostus 2-27

54 2-28 Tulostus

55 3 Huolto Tässä luvussa selitetään seuraavat aiheet: Yleistietoja 3-2 Väriainesäiliön vaihto 3-2 Hukkavärisäiliön vaihto 3-6 Tulostimen puhdistus 3-8 Huolto 3-1

56 Yleistietoja Tässä luvussa kuvataan perushuoltotoimet, jotka voit tehdä tulostimeen. Voit vaihtaa seuraavat osat tulostimen näytön tähän kehottaessa: Väriainepakkaukset Hukkavärisäiliö Lisäksi seuraavat osat tulee puhdistaa aika ajoin: Paperin kuljetusyksikkö Huomautus Tiedonkeräys muistisiruun - Väriainesäiliöön kiinnitetty muistisiru on tarkoitettu helpottamaan loppukäyttäjän toimenpiteitä, tukemaan tyhjien väriainesäiliöiden kierrätystä ja keräämään tietoja uusien tuotteiden suunnittelua ja kehitystä varten. Tiedot kerätään nimettömästi - Niitä ei voida yhdistää henkilöihin ja tiedot käsitellään nimettöminä. Väriainesäiliön vaihto Tulostimen väriainesäiliö tulee vaihtaa heti, kun näkyviin tulee Väriaine vähissä. (Vaihda tyhjänä.) -viesti tai pian sen jälkeen. (Vuorotellen viestin kanssa näytetty [C][M][Y][K] osoittaa vaihdettavan värin.) Jos jatkat tulostimen käyttöä, väriaine loppuu, tulostin keskeyttää tulostuksen ja näkyviin tuleva Väriaine loppu. [Väriainesäiliö] Puhdista tulostin. -viesti kehottaa sinua asentamaan uuden väriainepakkauksen. Väri Black Cyan Magenta Yellow Väriainesäiliön mallinumero Eurooppa TK-570K TK-570C TK-570M TK-570Y Väriainesäiliön vaihtoväli Väriainesäiliön riittoisuus määräytyy tulostuksessa kuluvan väriainemäärän mukaan. ISO/IEC standardin mukaisesti ja EcoPrint-tila pois käytöstä väriainesäiliöllä voidaan tulostaa seuraava määrä (A4/Letter-koon paperilla): Väri Black Cyan Magenta Yellow Väriainesäiliön riittoisuus (tulostettavat sivut) kuvaa kuvaa kuvaa kuvaa Huomautus Uuden tulostimen mukana toimitetaan aloitusväriainesäiliöt. Aloitusväriainesäiliöllä voidaan tulostaa 50 % tulostimen kapasiteetista, ennen kuin se loppuu. Esim.: tulostimen mukana toimitettu väriainesäiliö (black) riittää noin sivun (kuvan) tulostukseen. 3-2 Huolto

57 Väriainepakkaukset Jotta saat koneesta parhaat tulokset, käytä vain alkuperäisiä Kyocera - varaosia ja -tarvikkeita. Väriainepakkauksia on neljää eri väriä: cyan, magenta, yellow ja black. Uusi väriainepakkaus sisältää seuraavat osat: Väriainesäiliö Muoviset jätepussit käytetylle väriainesäiliölle ja hukkavärisäiliölle Hukkavärisäiliö Asennusopas Huomautus Älä poista väriainesäiliötä pakkauksesta, ennen kuin aiot asentaa sen tulostimeen. Huolto 3-3

58 Väriainesäiliön vaihto Tässä luvussa selitetään väriainesäiliöiden vaihto. Kun vaihdat minkä tahansa väriainesäiliön, vaihda aina samalla hukkavärisäiliö. Jos se pääsee täyttymään, yli valuva hukkaväri voi vaurioittaa tulostinta tai liata sen. VAROITUS Älä yritä hävittää väriainesäiliötä polttamalla. Kipinät voivat aiheuttaa palovammoja. TÄRKEÄÄ Kun vaihdat väriainesäiliötä, siirrä tallennusvälineet ja tietokonetarvikkeet (esim. levykkeet ja USB-muistit) tilapäisesti pois väriainesäiliön lähettyviltä. Näin vältyt väriaineen magneettisuuden aiheuttamilta vaurioilta. TÄRKEÄÄ Kun olet vaihtanut väriainesäiliön, puhdista aina tulostimen sisäpuoli. Lisätietoja on kohdassa Tulostimen puhdistus sivulla 3-8. TÄRKEÄÄ KYOCERA Document Solutions Inc. ei vastaa vaurioista tai ongelmista, jotka johtuvat muiden kuin alkuperäisten Kyocera - väriainesäiliöiden käytöstä. Jotta suorituskyky on paras mahdollinen, pyri käyttämään maa- tai aluekohtaisia Kyocera -väriainesäiliöitä. Jos käytössä on eri kohteeseen tarkoitettu väriainesäiliö, tulostin keskeyttää tulostuksen. Huomautus Tulostimesta ei tarvitse katkaista virtaa, kun aloitat säiliön vaihdon. Mahdollisesti kesken olevan tulostustyön tiedot katoavat, jos virta katkaistaan. Varmista ennen väriainesäiliön vaihtoa, minkä värinen väriainesäiliö tulee vaihtaa. Tässä esimerkissä oletetaan, että olet vaihtamassa yellowväriainesäiliötä. Yläkansi (ylälokero) 1 Avaa yläkansi (ylälokero). 2 Poista käytetty väriainesäiliö varoen tulostimesta. 3-4 Huolto

59 Muovipussi 3 Aseta käytetty väriainesäiliö muovipussiin (toimitettu väriainepakkauksessa) ja hävitä se myöhemmin paikallisten jätehuoltomääräysten mukaisesti. 4 Ota uusi väriainesäiliö väriainepakkauksesta. 5 Ravista uutta väriainesäiliötä vähintään 5-6 kertaa kuvassa näkyvällä tavalla, jotta väriaine jakautuu tasaisesti. Älä purista liian voimakkaasti väriainesäiliön keskikohtaa tai koske väriaineen syöttöaukkoa. Väriaineen syöttöaukko 6 Aseta uusi väriainesäiliö tulostimeen kuvan mukaan. 7 Paina väriainesäiliön yläosaa asentaaksesi sen tukevasti paikalleen. Toimi samoin vaihtaaksesi muut väriainesäiliöt. 8 Sulje yläkansi (ylälokero). Huomautus Ellei yläkansi (ylälokero) sulkeudu, tarkista että uusi väriainesäiliö on asennettu oikein (kohta 7). Noudata käytetyn väriaine- ja hukkavärisäiliön hävityksessä aina paikallisia sääntöjä ja määräyksiä. Siirry seuraavaan vaiheeseen. Huolto 3-5

60 Hukkavärisäiliön vaihto Vaihda hukkavärisäiliö, kun näkyviin tulee Tarkista hukkavärisäiliö. -viesti. Uusi hukkavärisäiliö toimitetaan väriainepakkauksessa. Hukkavärisäiliö tulee vaihtaa ennen tulostimen käyttöä. 1 Avaa vasen kansi. Vasen kansi 2 Tartu hukkavärisäiliöön, paina lukkovipua ja irrota säiliö varovasti. Huomautus Irrota hukkavärisäiliö mahdollisimman varovasti, jottei väriainetta pääse roiskumaan. Älä käännä hukkavärisäiliön aukkoa alaspäin. Lukkovipu Korkki 3 Kun olet irrottanut käytetyn hukkavärisäiliön tulostimesta, sulje sen korkki. Käytetty hukkavärisäiliö 4 Aseta käytetty hukkavärisäiliö muovipussiin (toimitettu väriainepakkauksessa), jottei väriaine pääse läikkymään. Hävitä se myöhemmin paikallisten jätehuoltomääräysten mukaisesti. Muovipussi 3-6 Huolto

61 5 Avaa uuden hukkavärisäiliön korkki. Korkki Uusi hukkavärisäiliö Uusi hukkavärisäiliö 6 Aseta uusi hukkavärisäiliö tulostimeen kuvan mukaisesti. Kun säiliö asetetaan paikalleen oikein, kuuluu napsahdus. 7 Varmista, että hukkavärisäiliö on oikein paikallaan. Sulje vasen kansi. Kun olet vaihtanut väriaine- ja hukkavärisäiliöt, puhdista paperin kuljetusyksikkö. Katso ohjeet kohdasta Tulostimen puhdistus sivulla 3-8. Huolto 3-7

62 Tulostimen puhdistus Paperin kuljetusyksikkö tulee puhdistaa aina, kun väriaine- ja hukkavärisäiliö vaihdetaan. Jotta tulostuslaatu pysyy mahdollisimman korkeana, puhdista tulostimen sisäpuoli kerran kuukaudessa ja vaihtaessasi väriainesäiliön. Puhdista se myös, jos tulosteissa näkyy raitoja tai viivoja tai jos tulostusjälki on vaalea tai epäselvä. Paperin kuljetusyksikön puhdistus Likainen paperin kuljetusyksikkö aiheuttaa tulostusongelmia kuten tahroja tulostettujen sivujen kääntöpuolelle. Puhdista paperin kuljetusyksikkö puhdistusliinalla. 1 Paina vipua avataksesi lukon. 2 Vedä etukansi pois. 3-8 Huolto

63 3 Pyyhi paperipöly pois kohdistustelasta, paperiluiskasta ja paperiohjaimesta puhdistusliinalla. Paperin kuljetusyksikkö Kaksipuolisyksikkö Kuiva liina Paperiluiska Siirtohihna (black) Kohdistustela (metallia) Siirtotela (black) Paperinohjain Huomautus Varo, ettet koske black siirtotelaa ja -hihnaa puhdistuksen aikana, sillä se saattaa heikentää tulostuslaatua. 4 Työnnä etukansi kokonaan takaisin. Huomautus Varo, etteivät kätesi jää etukannen väliin sulkiessasi sitä. Huolto 3-9

64 3-10 Huolto

65 4 Vianetsintä Tässä luvussa selitetään seuraavat aiheet: Yleisohjeet 4-2 Tulostuslaatuongelmat 4-3 Virheviestit 4-5 Paperitukosten selvitys 4-14 Jos häiriön selvittäminen ei onnistu, ota yhteys huoltoteknikkoon. Vianetsintä 4-1

66 Yleisohjeet Alla olevassa taulukossa ovat mahdollisten tulostimen ongelmien perusratkaisut. Tutustu vianetsintätaulukkoon ennen kuin soitat huoltoon. Oire Tarkasta Toimet Tulostuslaatu ei ole hyvä. Lisätietoja on kohdassa Tulostuslaatuongelmat sivulla 4-3. Tulostimessa on paperitukos. Lisätietoja on kohdassa Paperitukosten selvitys sivulla Mitkään valot eivät syty ohjauspaneelissa eikä tuulettimen ääntä kuulu, vaikka virta on kytkettynä. Tarkista, että virtajohto on liitetty asianmukaisesti pistorasiaan. Tarkista, että päävirtakytkin on On ( ) - asennossa. Katkaise tulostimesta virta, työnnä pistotulppa tiukasti pistorasiaan ja kytke tulostimeen virta uudelleen. Paina päävirtakytkin On-asentoon. Tulostin tulostaa tilasivun, mutta ei tietokoneesta lähetettyjä töitä. Tulostimen ylälokeron ympärillä on höyryä. Tarkista tulostin- tai liitäntäkaapeli. Tarkista ohjelmatiedostot ja sovellusohjelmisto. Tarkista, onko huonelämpötila alhainen tai paperi kosteaa. Liitä tulostinkaapelin molemmat päät tukevasti. Yritä vaihtaa tulostin- tai liitäntäkaapeli. Yritä tulostaa toinen tiedosto tai käytä toista tulostuskomentoa. Jos häiriö ilmenee tietyn tiedoston tai sovelluksen yhteydessä, tarkista kyseisen sovelluksen tulostinasetukset. Tulostusympäristöstä ja paperin tilasta riippuen tulostuksen aikana kehittyvä lämpö haihduttaa paperin kosteuden ja ulostuleva höyry saattaa näyttää savulta. Tämä ei ole ongelma. Voit jatkaa tulostusta. Jos höyry huolestuttaa sinua, kasvata huoneen lämpötilaa tai vaihda paperi uuteen, kuivaan paperiin. Vihjeitä Seuraavat vihjeet voivat olla avuksi tulostimen ongelmien selvittämisessä. Jos häiriö ei ole selvinnyt yllä olevien ohjeiden avulla, kokeile seuraavia toimia: Katkaise tulostimesta virta ja odota muutama sekunti. Kytke sitten virta uudelleen. Käynnistä uudelleen tietokone, joka lähettää tulostustyöt tulostimeen. Hanki uusin tulostinajuri ja asenna se. Tulostinajurien ja apuohjelmien uusimmat versiot ovat osoitteessa: Varmista, että noudatat sovellusohjelman tulostusohjeita. Tutustu sovellusohjelman ohjeisiin. 4-2 Vianetsintä

67 Tulostuslaatuongelmat Seuraavat taulukot ja kuvat kuvaavat tulostuslaatuongelmia sekä toimia, joilla voit selvittää ne. Jotkin ratkaisut edellyttävät tulostimen osien puhdistusta tai vaihtoa. Jos ehdotettu korjaustoimi ei ratkaise ongelmaa, soita huoltoon. Tulosteet Tulosteen epätasainen väri Toimet Säädä väri tulostimen ohjauspaneelista. Lisätietoja on English Operation Guide sivulla Täysin tyhjä tuloste Tarkista väriainesäiliöt. Avaa tulostimen yläkansi (ylälokero) ja varmista, että väriainesäiliöt on asennettu oikein. Lisätietoja väriainesäiliöiden asennuksesta on luvussa Väriainesäiliön vaihto sivulla 3-2. Tarkista, että sovellusta käytetään oikein. Täysi yksivärinen tuloste Tarkista päälatausyksikkö. Avaa vasen kansi ja tarkista, että päälatausyksikkö on asennettu oikein. Puuttuvat alueet tai pisteet Puhdista LSU. Lisätietoja on English Operation Guide sivulla Vianetsintä 4-3

68 Tulosteet Mustia tai valkoisia pystyraitoja Paperin syöttösuunta Toimet Puhdista rumpu. Suorita seuraavat toimenpiteet ohjauspaneelista ja yritä puhdistaa rummun pinta tulostimeen sisäänrakennetulla puhdistusjärjestelmällä. 1 Paina tilan valintavalikossa [ ]- tai [ ]-näppäintä valitaksesi Säätö/ Ylläpito-kohdan. 2 Paina [OK]-näppäintä. Säätö/Ylläpito-valikko tulee näkyviin. 3 Paina [ ]- tai [ ]-näppäintä valitaksesi Huoltoasetukset-kohdan. 4 Paina [OK]-näppäintä. Huoltoasetukset-valikko tulee näkyviin. 5 Paina [ ]- tai [ ]-näppäintä valitaksesi Rumpu-kohdan. 6 Paina [OK]-näppäintä. Näkyviin tulee rummun puhdistuksen vahvistusviesti. 7 Paina [Kyllä] ([Vasen valinta]). Rummun puhdistus käynnistyy. Kun rumpu on puhdistettu, Huoltoasetukset-valikko tulee uudelleen näkyviin. Puhdista LSU. Lisätietoja on English Operation Guide sivulla Vaalea tai epäselvä tulostusjälki Puhdista rumpu. Lisätietoja on English Operation Guide sivulla Varmista, että paperityypin asetus on käytetyn paperin mukainen. Lisätietoja on English Operation Guide sivulla Suorita värikalibrointi joko katkaisemalla tulostimen virta ja kytkemällä se uudelleen tai käyttämällä tulostimen ohjauspaneelia. Lisätietoja on English Operation Guide sivulla Yritä säätää värin ohjausasetuksia tulostinajurilla. Tarkista ohjauspaneeli. Jos näytössä lukee Väriaine vähissä. (Vaihda tyhjänä.), asenna uusi väriainesäiliö. Katso väriainesäiliön vaihto-ohjeet kohdasta Väriainesäiliön vaihto sivulla 3-2. Harmaa tausta Suorita värikalibrointi joko katkaisemalla tulostimen virta ja kytkemällä se uudelleen tai käyttämällä tulostimen ohjauspaneelia. Lisätietoja on English Operation Guide sivulla Tahroja paperin yläreunassa tai kääntöpuolella Tarkista paperitaso ja -luiska. Vedä paperin kuljetusyksikkö ulos ja tarkista, onko paperiluiskassa väriainetta. Puhdista paperiluiska pehmeällä, kuivalla ja nukkaamattomalla liinalla. Lisätietoja on kohdassa Paperin kuljetusyksikön puhdistus sivulla Vianetsintä

69 Virheviestit Seuraavassa taulukossa ovat virheisiin ja huoltoon liittyvät viestit, joiden edellyttämät toimet käyttäjä voi tehdä itse. Jos näkyviin tulee Laitevika. Soita huoltoon. -viesti, katkaise tulostimesta virta, irrota virtajohto pistorasiasta ja ota yhteys huoltoteknikkoon. Jos näkyviin tulee Laitevika. Soita huoltoon. tai Virhe tapahtui. Kytke päävirta. Kytke pois ja päälle, katkaise tulostimesta virta. Kytke tulostimeen virta uudelleen tarkistaaksesi, onko ongelma korjaantunut. Ellei tulostimen ongelma ole korjaantunut, katkaise siitä virta, irrota virtajohto pistorasiasta ja ota yhteys huoltoteknikkoon tai valtuutettuun huoltopalveluun. Joidenkin virheiden yhteydessä kuuluu hälytysääni. Voit katkaista sen painamalla [Cancel]-näppäintä. Viesti Tilivirhe. Paina [OK]. Toimet Viesti tulee näkyviin, kun töiden kirjanpitotoiminto on käytössä ja töiden kirjanpitoasetusten määritys tai tilin rekisteröinti tai poisto epäonnistuu. Palauta tulostin tulostusvalmiuteen painamalla [OK]-näppäintä. ## Lisää pap MK-lokero. Paperi on lopussa viestin osoittamasta paperilähteestä. Lisää paperia viestin osoittamaan paperilähteeseen (paperikasetit, monikäyttölokero tai valinnaiset paperinsyöttölaitteet). Viesti näytetään vuorotellen tulostimen tilaa osoittavien viestien kanssa, esim. Valmis tulostamaan, Odota. ja Käsittelee. Laitevika. Soita huoltoon. F### tarkoittaa ohjauskortin vikaa (# = 0, 1, 2...). Soita huoltoon. Tulostin ei toimi, kun tämä viesti on näkyvissä. F### Laitevika. Soita huoltoon. Tulostimen ohjauskortti ja ohjauspaneeli eivät vaihda tietoja. Katkaise tulostimen virta ja irrota virtajohto pistorasiasta. Ota yhteys huoltoteknikkoon tai valtuutettuun huoltopalveluun. Katso puhelinnumerot oppaan takasivulta. F000 Laitevika. Soita huoltoon. #### tarkoittaa mekaanista vikaa (#=0, 1, 2...). Soita huoltoon. Tulostin ei toimi, kun tämä viesti on näkyvissä. Näkyvissä on myös tulostettujen sivujen kokonaismäärä, esim #### Vianetsintä 4-5

70 Viesti Perutaan... Toimet Tulee näkyviin, kun tietoja peruutetaan. Kasettia # ei ladattu. Numeroa vastaavaa paperikasettia ei ole asennettu. Asenna kasetti. Kasetin numero voi olla 1 (ylin) - 5 (alin). Tarkasta kasetti #. Viesti tulee näkyviin, kun paperilähteenä toimivassa kasetissa on ilmennyt paperin nostovirhe. Vedä ulos viestissä osoitettu paperilähde (paperikasetti tai valinnainen paperinsyöttölaite) ja tarkista, että paperi on asetettu oikein. Näkyviin tulee Soita huoltoon. -viesti, jos virhe toistuu. Tarkista hukkavärisäiliö. Tämä varoitusviesti näkyy kahdessa eri tilanteessa. Asenna uusi hukkavärisäiliö. Hukkavärisäiliötä ei ole asennettu. Hukkavärisäiliö on täynnä. Lisätietoja on kohdassa Väriainesäiliön vaihto sivulla 3-4. Puhdista tulostin. Puhdista tulostimen sisäosat. Lisätietoja on kohdassa Tulostimen puhdistus sivulla 3-8. Tämä viesti näytetään, kun väriainesäiliö on vaihdettu lisätään väriä... Puhdista tulostin. -viestin tultua näkyviin. Kun olet puhdistanut tulostimen sisäosat, paina [OK]-näppäintä. Tulostin on taas käyttövalmis. Sulje etuluukku. Tulostimen etukansi on auki. Sulje etukansi. 4-6 Vianetsintä

71 Viesti Sulje vasen luukku. Toimet Tulostimen vasen kansi on auki. Sulje vasen kansi. Sylje yläluukku. (Sulje yläluukku) Tulostimen yläkansi on auki. Sulje yläkansi. Ei voi poistaa muistia käytön aikana Viesti tulee näkyviin valittaessa Poista muisti, kun käytössä on USB-muisti. Edellinen näyttö tulee uudelleen näkyviin 1-2 sekunniksi. Kaksipuol. Ei voida tulostaa tälle pap. Olet yrittänyt tulostaa kaksipuolistulostukseen sopimattomalle paperikoolle ja - tyypille. Jatka tulostusta yksipuolisena painamalla [OK]-näppäintä. Virhe tapahtui. Kytke päävirta Kytke pois ja päälle F### (Virhe tapahtui.kytke päävirtakytkin pois ja päälle) Katkaise ja kytke virta päävirtakytkimestä. Jos viesti ei poistu, katkaise koneesta virta ja ota yhteyttä huoltoteknikkoon tai valtuutettuun huoltokeskukseen. Virhe tapahtui. Kytke päävirta Kytke pois ja päälle F000 (Virhe tapahtui.kytke päävirtakytkin pois ja päälle)tulostimen ohjauskortti ja ohjauspaneeli eivät vaihda tietoja. Katkaise tulostimen virta ja irrota virtajohto pistorasiasta. Ota yhteys huoltoteknikkoon tai valtuutettuun huoltopalveluun. Katso puhelinnumerot oppaan takasivulta. Vianetsintä 4-7

72 Viesti Kirjanpitotöiden raja ylitetty. Paina [OK]. Toimet Viesti tulee näkyviin, kun töiden kirjanpitotoiminto on käytössä ja yritit ylittää jokaiselle tilille asetetun tulostusrajan. Palauta tulostin tulostusvalmiuteen painamalla [OK]-näppäintä. Lisätietoja on English Operation Guide sivulla Alusta SSD. Tulostimeen asennettua SSD ei ole alustettu, joten siihen ei voi kohdistaa lukutai kirjoitustoimia. SSD-virhe. Paina [OK]. Koneessa on ilmennyt SSD-virhe. Tarkista ##-merkkien tilalla oleva virhekoodi ja katso sen selitys kohdasta Tallennustilaan liittyvät virhekoodit sivulla Ohita SSD-virhe painamalla [OK]. ## Vaihda MK. Vaihda viestinäytössä näkyvä huoltopaketti (MK = Maintenance Kit). Huoltopaketti tulee vaihtaa aina kuvan tulostuksen jälkeen. Käyttäjä ei voi tehdä vaihtotyötä itse. Ota yhteys huoltoteknikkoon. Työtä ei tallennettu. Paina [OK]. Tulostus työlokerotoiminnolla epäonnistui, koska kovalevyllä tai SSD- tai RAMlevyllä ei ole riittävästi tilaa tai RAM-levy poistettiin käytössä poistettaessa SSDlevyä. Tulosta virheraportti ja palauta tulostin tulostusvalmiuteen painamalla [OK]-näppäintä. Työkirjanpidon rajoittama. Paina [OK]. Viesti tulee näkyviin yritettäessä tulostaa, kun töiden kirjanpitotoiminto on käytössä ja jokaiselle työtilille on asetettu rajoitus. Palauta tulostin tulostusvalmiuteen painamalla [OK]-näppäintä. Lisätietoja on English Operation Guide sivulla KPDL-virhe Paina [OK]. Meneillään oleva tulostus on keskeytynyt KPDL-virheen takia. Virheen luokka näkyy ##-merkkien tilalla. Jos haluat tulostaa virheraportin, selaa järjestelmävalikosta esiin KPDL virhe Rpt -kohta ja valitse Käytössä. Jatka tulostusta painamalla [OK]-näppäintä. Voit lopettaa tulostuksen painamalla [Cancel]-näppäintä. Jos Autom. virh. poisto -asetuksena on Käytössä, tulostus jatkuu automaattisesti määräajan jälkeen. 4-8 Vianetsintä

73 Viesti Lisää paperia kasettiin #. Lisää paperia monikäyttölokeroon. Alh. suojaus Toimet Tulostustyön edellyttämää paperikokoa ja -tyyppiä vastaava paperikasetti on tyhjä. Lisää paperia kasettiin, joka näkyy #-merkin tilalla. Jatka tulostusta painamalla [OK]-näppäintä. Jos haluat tulostaa toisesta paperilähteestä, paina [Vai.] ([Vasen valinta]) ja voit vaihtaa paperilähteen. Kun olet valinnut paperilähteen ja painanut [MENU]- näppäintä, näkyviin tulee Paperiasetukset. Tuo paperityypin asetusvalikko näkyviin painamalla -näppäintä. Kun olet valinnut paperityypin, jatka tulostusta painamalla [OK]-näppäintä. Tulostustyön edellyttämää paperikokoa ja -tyyppiä vastaavaa paperikasettia ei ole asennettu tulostimeen. Aseta paperia monikäyttölokeroon. Jatka tulostusta painamalla [OK]-näppäintä. (Huomaa, että jos syötät eri kokoista paperia kuin monikäyttölokerolle on määritetty, tuloksena saattaa olla paperitukos.) Jos haluat tulostaa toisesta paperilähteestä, paina [Vai.] ([Vasen valinta]) ja voit vaihtaa paperilähteen. Kun olet valinnut paperilähteen ja painanut [MENU]- näppäintä, näkyviin tulee Paperiasetukset. Tuo paperityypin asetusvalikko näkyviin painamalla -näppäintä. Kun olet valinnut paperityypin, jatka tulostusta painamalla [OK]-näppäintä. Viesti tulee näkyviin valittaessa Matala suojaustasoksi. Muisti on täynnä Tulostusta ei voitu suorittaa kokonaan Tulostimen vastaanottamien tietojen määrä ylittää tulostimen sisäisen muistin koon. Yritä lisätä muistia. Jatka tulostusta painamalla [OK]-näppäintä. Voit lopettaa tulostuksen painamalla [Cancel]-näppäintä. Jos Autom. virh. poisto -asetuksena on Käytössä, tulostus jatkuu automaattisesti määräajan jälkeen. Ei useaa kopiota Paina [OK]. Usean kopion tulostus ei onnistu, koska RAM-levy ei ole käytössä tai SSD ei ole asennettu. Yritä lisätä muistia tai asentaa SSD ja määrittää RAM-levyn asetukset. Irrota virtajohto laitteesta ja liitä se monitoimisyöttöön. Viesti tulee näkyviin, jos valinnaista paperinsyöttölaitetta PF-510 ei ole liitetty virtalähteeseen ja paperityypiksi on valittu Päällyst. (päällystetty paperi). Liitä se virtalähteeseen tulostimen kautta. Vianetsintä 4-9

74 Viesti Alkuperäinen väriaine asennettu. Toimet Tulee näkyviin, kun asennettu väriaine on alkuperäinen Kyocera -tuote. Paperitukos kasetissa. ############ Koneessa on paperitukos. Paperitukoksen sijainti näkyy #-merkkien tilalla. Lisätietoja on kohdassa Paperitukosten selvitys sivulla Lataa paperia. Valittua kasettia valmistellaan. Paperiratavirhe. Aseta kasetti. Paperinsyöttölaitteessa ei ole paperikasettia tai kasetti ei ole oikein paikallaan. Tulostuksen pitäisi onnistua, kun paperikasetti on asetettu oikein paikalleen. Kun vähintään kaksi valinnaista paperinsyöttölaitetta on asennettu ja niistä valitaan alimmainen, sama viesti tulee näkyviin, jos ylempi paperinsyöttölaite tai tulostimen kasetti on asennettu väärin. RAM-levyvirhe Paina [OK]. On ilmennyt RAM-levyvirhe. Tarkista ##-merkkien tilalla oleva virhekoodi ja katso sen selitys kohdasta Tallennustilaan liittyvät virhekoodit sivulla Jos haluat ohittaa RAM-levyvirheen, paina [OK]-näppäintä. ## Väriaine loppu. [C][M][Y][K] Puhdista tulostin. Väriaine on lopussa yhdestä tai useammasta väriainesäiliöstä. Vaihda väriainesäiliö. Käytä määrätyn värin uutta väriainepakkausta. Tulostin ei toimi, kun tämä viesti on näkyvissä. Jos näkyviin tulee esim. Väriaine loppu.[c][k], vaihda cyan- ja blackväriainesäiliö. Lisätietoja on kohdassa Väriainesäiliön vaihto sivulla Vianetsintä

75 Viesti Väriaine on vähissä. (Vaihda tyhjänä.) Toimet Kaksi viestiä näytetään vuorotellen. Näytetty väri (C: cyan, M: magenta, Y: yellow tai K: black) on loppumassa. Asenna uusi väriainesäiliö välittömästi. Lisätietoja on kohdassa Väriainesäiliön vaihto sivulla 3-2. [C][M][Y][K] Ylälokero on täynnä paperia poista paperi. Ylälokero on täynnä (noin 500 sivua). Tyhjennä lokero. Kun tulostin havaitsee, että ylälokero on tyhjennetty, se jatkaa tulosteiden luovutusta sinne. Tuntematon väriaine asennettu. Tulee näkyviin, kun asennettu väriainesäiliö ei ole alkuperäinen Kyocera -tuote. Asenna alkuperäinen Kyocera -väriainesäiliö. Tuntematon väriaine asennettu. PC [C][M][Y][K] Viesti tulee näkyviin, jos asennetun väriainesäiliön aluemääritys ei vastaa tulostimen määritystä. Asenna määritetty väriainesäiliö. USB-muistivirhe. Paina [OK]. ## USB-muistissa ilmeni virhe. Palauta tulostin tulostusvalmiuteen painamalla [OK]-näppäintä. Tarkista ##-merkkien tilalla oleva virhekoodi ja katso sen selitys kohdasta Tallennustilaan liittyvät virhekoodit sivulla Jos haluat ohittaa USBmuistivirheen, paina [OK]-näppäintä. Vianetsintä 4-11

76 Viesti Vaihtoehto B A5 Tavallinen C A4 Tarrat D B4 Tavallinen Toimet Ellei kasetissa ole tulostustietoja (paperikoko ja -tyyppi) vastaavaa paperia, voit määritellä vaihtoehtoisen kasetin viestin avulla. Paperilähteen numero tulee näkyviin ainoastaan, kun asennettuna on valinnainen paperinsyöttölaite. Lisätietoja on English Operation Guide sivulla Väärä tili-id. Paina [OK]. Viesti tulee näkyviin, kun töiden kirjanpitotoiminto on käytössä eikä lähetetylle tulostustyölle ole asetettu tiliä tai määritettyä tiliä ei ole rekisteröity (asetettu tili on virheellinen). Palauta tulostin tulostusvalmiuteen painamalla [OK]-näppäintä. Lisätietoja on English Operation Guide sivulla Tämä tili-id on jo rekisteräity. Tulee näkyviin yritettäessä rekisteröidä tiliä töiden kirjanpitovalikkoon antamalla jo olemassa oleva tilin koodi. Lisätietoja on English Operation Guide sivulla Väärä ID. Töiden kirjanpitotoimintoon annettu tunnus tai salasana on väärä. Tarkista tunnus tai salasana. Lisätietoja on English Operation Guide sivulla Yksityisen tai tallennetun työn käyttäjätunnus on väärä. Tarkista käyttäjätunnus tulostinajurista. Lisätietoja on English Operation Guide sivulla Virheellinen työtilin tunnus. Virheellinen salasana. Salasana ei vastaa asetettua salasanaa. Kirjoita oikea salasana. Lisätietoja on English Operation Guide sivulla Vianetsintä

77 Tallennustilaan liittyvät virhekoodit SSD-virheet Koodi Selitys 03 SSD-levy on kirjoitussuojattu komentotoimenpiteellä. Poista kirjoitussuojaus komennolla. 04 SSD-tilaa ei ole käytettävissä. Vapauta tilaa poistamalla esim. tarpeettomia tiedostoja. 05 Määritetty tiedosto ei ole SSD-asemassa. Tallennettu tiedosto SSD:llä. 10 SSD:lle tallennettu tiedosto on kirjoitussuojattu komentotoimenpiteellä. Poista kirjoitussuojaus komennolla. USB-muistivirheet Koodi Selitys 01 Kerralla tallennettavien tietojen määrä on ylitetty. Jaa suuri tiedosto useaan pienempään tiedostoon. USB-muistikortti on kirjoitussuojattu. Poista kirjoitussuojaus. USB-muistikortti on vahingoittunut. Vaikka ongelmaa ei saada korjattua, alusta USB-muisti laitteella tai käytä uutta, tulostimen kanssa yhteensopivaa USB-muistia. 04 Tilaa ei ole käytettävissä. Vapauta tilaa poistamalla esim. tarpeettomia tiedostoja. RAM-levyvirheet Koodi Selitys 02 RAM-levyn tila on Ei käytössä. Muuta RAM-levyn tilaksi Käytössä ohjauspaneelista. 03 RAM-levy on kirjoitussuojattu komentotoimenpiteellä. Poista kirjoitussuojaus komennolla. 04 Levyllä ei ole tilaa. Poista tarpeettomat tiedostot tai lisää RAM-levykokoa. 05 Määritetty tiedosto ei ole RAM-levyllä. Tallennettu tiedosto RAM-levyllä. 10 RAM-levylle tallennettu tiedosto on kirjoitussuojattu komentotoimenpiteellä. Poista kirjoitussuojaus komennolla. Vianetsintä 4-13

78 Paperitukosten selvitys Jos paperitukos on paperinsiirtoyksikössä tai jos paperiarkkeja ei syötetä ollenkaan, näkyviin tulee Paperitukos-viesti ja paperitukoksen sijainti (osa, jossa paperitukos tapahtui). Tulostin siirtyy automaattisesti offlinetilaan, kun tämä viesti on näkyvissä. Poista juuttunut paperi. Tämän jälkeen tulostin jatkaa tulostusta. Paperitukoksen mahdollinen sijainti Alla olevassa kuvassa näkyvät tulostimen paperiradat (lisävarusteet mukaan lukien). Kuvassa on osoitettu paperitukosten mahdolliset sijainnit, joihin liittyvät selitykset ovat taulukossa kuvan alla. Paperitukos voi tapahtua samanaikaisesti useassa paperiradan osassa. MK-lokero Paperikasetti Paperinsyöttölaite PF-500, PF-510 Paperitukosviesti Kuvaus Sivuviite Paperitukos tulostimessa. Paperitukos on tulostimen, paperikasetin tai monikäyttölokeron sisällä. sivu 4-15 sivu 4-16 sivu 4-18 [ Ohje ] 4-14 Vianetsintä

79 Paperitukosviesti Kuvaus Sivuviite Paperitukos kasetissa #. Paperitukos on valinnaisen paperinsyöttölaitteen kasetissa #. sivu 4-18 [ Ohje ] Paperitukosten selvittämisen yleisohjeita Kun selvität paperitukosta, ota huomioon seuraavat ohjeet: VAROITUS Vedä paperia varovasti, ettei se repeydy. Paperinpalasia on hankala poistaa ja ne saattavat jäädä huomaamatta. Tällöin tukoksen selvittämiseen kuluu lisäaikaa. Jos paperitukoksia tapahtuu usein, kokeile toisentyyppistä paperia, vaihda tilalle uudesta riisistä otettua paperia, käännä paperipino ympäri tai käännä sitä 180 astetta. Tulostimessa saattaa olla häiriö, jos paperitukokset toistuvat paperinvaihdon jälkeen. Se, tulostuvatko tukoksen selvittämisen yhteydessä poistetut sivut uudelleen tulostuksen jatkuessa, riippuu tukoksen sijainnista. Paperitukos kasetissa Paperitukos on paperikasetissa. 1 Avaa tulostimen etukansi ja tarkista, onko paperin kuljetusyksikössä paperitukoksia. Lisätietoja on kohdassa Paperitukos tulostimessa sivulla Vedä paperikasetti ulos ja poista juuttunut paperi. Paperitukos monikäyttölokerossa Paperitukos on monikäyttölokerossa. Poista juuttunut paperi alla kuvatulla tavalla. 1 Avaa tulostimen etukansi ja tarkista, onko paperin kuljetusyksikössä paperitukoksia. Lisätietoja on kohdassa Paperitukos tulostimessa sivulla Vianetsintä 4-15

80 2 Poista juuttunut paperi. Paperitukos tulostimessa Paperitukos on paperikasetissa tai tulostimen sisällä. Poista juuttunut paperi alla kuvatulla tavalla. VAROITUS Tulostimen sisällä oleva kiinnitysyksikkö on kuuma. Palovamman vaara. Älä koske sitä käsilläsi. Poista juuttunut paperi varoen. 1 Paina vipua avataksesi lukon. 2 Vedä etukantta itseäsi kohti. A 3 Jos paperi on juuttunut kohdistustelan lähelle kuten kuvassa A, poista paperi vetämällä sitä ylöspäin reunasta. Kohdistustela 4-16 Vianetsintä

81 B Jos paperi on juuttunut kiinnitysyksikön sisälle kuten kuvassa B, avaa kiinnitysyksikön kansi ja poista paperi reunasta vetämällä. Kiinnitysyksikön kansi C Kaksipuolisyksikkö Jos paperi on juuttunut kaksipuolisyksikön sisälle kuten kuvassa C, nosta kaksipuolisyksikkö ja poista paperi vetämällä sitä ylöspäin reunasta. 4 Sulje etukansi. Vianetsintä 4-17

82 Paperitukos kasetissa 2 (- 5) Paperitukos on valinnaisessa kasetissa. Poista juuttunut paperi alla kuvatulla tavalla. Vedä valinnainen kasetti ulos ja poista juuttunut paperi Vianetsintä

83 Liite Tässä luvussa käsitellään käytettävissä olevia liitäntöjä, tulostimen teknisiä tietoja ja valinnaisia laitteistoja, jotka voidaan asentaa tulostimeen. Tekniset tiedot A-2 Kysy huoltoteknikolta saatavilla olevista lisävarusteista. A-1

84 Tekniset tiedot Note Tietoja voidaan muuttaa ilman erillistä ilmoitusta. Ominaisuus Kuvaus Tulostusmenetelmä Nelivärinen (CMYK) elektrofotografiatulostus kaksoisrumpujärjestelmällä (4) Tulostusnopeudet Kaksipuolinen tulostusnopeus Resoluutio Ensimmäinen tulostus A4: 35 sivua/min A5/B5/A6: 37 sivua/min Letter: 37 sivua/min Legal: 30 sivua/min A4, B5, A5, Letter: 35 sivua/min Legal: 30 sivua/min 600 dpi Mustavalkoinen: maks. 8 sekuntia / Väri: maks. 9 sekuntia (Lepotila: noin 45 sekuntia) Lämpiämisaika (23 C, suht. kosteus 60 %) Virta päälle Lepotila (3 tunnin kuluessa) 45 sekuntia 38 sekuntia Muisti Vakio 512 Mt Käyttöjärjestelmät Maksimimäärä Mt Microsoft Windows XP/Vista/7/8, Windows Server 2003/2008/2012 R2 Apple Macintosh OS X 10.5 tai uudempi Liitäntä USB USB-liitäntä: 1 USB-muistipaikka: 1 Verkko Lisävaruste Kuukausikäyttö Keskimäärä Maksimimäärä Verkkoliitäntä: 1 (10 BASE-T/100 BASE-TX/1000BASE-T) ekuio-paikka: 1 (SSD (HD-6/HD-7), verkkoliitäntä (IB-50), langaton lähiverkkopakkaus (IB-51)) sivua sivua Paperikoot Kasetti Kirjek. C5, Executive, Letter, Legal, A4, B5, A5, A6, ISO B5, mukautettu, Oficio II, mm, 16K, Statement, Folio Kasetti (valinnainen paperinsyöttölaite PF-500/PF-510) Kirjek. Monarch, Kirjek. 10, Kirjek. DL, Kirjek. C5, Executive, Letter, Legal, A4, B5, A5, Kirjek. 9, Kirjek. 6, ISO B5, mukautettu, Oufuku Hagaki, Oficio II, mm, 16K, Statement, Folio, Youkei 2, Youkei 4 MK-lokero Kirjek. Monarch, Kirjek. 10, Kirjek. DL, Kirjek. C5, Executive, Letter, Legal, A4, B5, A5, A6, B6, Kirjek. 9, Kirjek. 6, ISO B5, mukautettu, Hagaki, Oufuku Hagaki, Oficio II, mm, 16K, Statement, Folio, Youkei 2, Youkei 4 A-2

85 Ominaisuus Paperityyppi Kasetti (valinnainen paperinsyöttölaite PF-500) Kasetti (valinnainen paperinsyöttölaite PF-510) MK-lokero Kuvaus Tavallinen, esipainettu, kovapaperi, kierrätetty, karkea, kirjelomake, väri, rei'itetty, korkea laatu ja mukautettu 1 (- 8) Tavallinen, esipainettu, tarrat, kovapaperi, kierrätetty, karkea, kirjelomake, väri, rei'itetty, kirjekuori, korttipaperi, päällystetty, paksu, korkea laatu ja mukautettu 1 (- 8) Tavallinen, kalvo, esipainettu, tarrat, kovapaperi, kierrätetty, vellum, karkea, kirjelomake, väri, rei'itetty, kirjekuori, korttipaperi, päällystetty, paksu, korkea laatu ja mukautettu 1 (- 8) Paperinsyöttök apasiteetti Reuna Luovutuslokero n kapasiteetti Kasetti 500 arkkia (80 g/m 2 ) MK-lokero 150 arkkia (80 g/m 2 ) 4 mm (vasemmalla, oikealla, ylhäällä ja alhaalla) Ylälokero 500 arkkia (80 g/m 2 ) Käyttöympäristö Lämpötila 10-32,5 C Suhteellinen kosteus % Korkeus merenpinnasta Valaistus Maks m Maks luksia Virtalähde V, 50 Hz/60 Hz, maks. 5,9 A (Eurooppa) Jännitteen sallittu vaihtelu: ± 10 %. Taajuuden sallittu vaihtelu: ±2 % Virrankulutus Maksimimäärä maks W (Eurooppa) Tulostuksen aikana Valmiustilassa Lepotilassa Virta pois päältä 622 W (Euroopan maat) 86 W (Euroopan maat) 4 W (Euroopan maat) 0 W Käyttömelu Tulostuksen aikana LpA = 55 db(a) Valmiustilassa Lepotilassa Mitat (leveys syvyys korkeus) Paino LpA = 36 db(a) Erittäin alhainen 345 mm 518 mm 512 mm Noin 35 kg. Jos käytät MUKAUT. 1 (- 8) -paperia, käytä monikäyttölokeroa alle mm kokoisille papereille. Monikäyttölokeroa voidaan käyttää yli mm kokoisille papereille.. Äänenpaineen taso vieressä seisottaessa [edessä] EN ISO standardin mukaan. A-3

86 A-4

87 Hakemisto A Asennuksen varotoimet xviii C Command Center RX H Hukkavärisäiliö Vaihto Huolto K Koneen osat L Lepotila Pikapalautustila Virransäästötila Liitäntä A-2 Liite A-1 M Merkkivalo Attention Data Ready MK- eli monikäyttölokero Paperitukos N Näppäin [Back]-näppäin [Cancel]-näppäin [MENU]-näppäin Nuolinäppäimet [Oikea valinta]-näppäin [OK]-näppäin [Vasen valinta]-näppäin O Ohjauspaneeli , 1-4 P Päävirtakytkin Paperikasetti Paperitukos Paperin kuljetusyksikkö Paperitukos Puhdistus Paperinsyöttölaite Paperitukos Paperitukokset Kasetti MK-lokero Sijainti Tulostin Valinnainen kasetti Viesti Power Supply xix Puhdistus Paperin kuljetusyksikkö S Safety Information Cautionary Labels xiii Installation Precautions xviii Power Supply xix T Takakansi Tekniset tiedot A-2 Tulostus Sovellusohjelmisto Tulostus sovellusohjelmistosta Tulostuslaatu Ongelmat Turvallisuusasiaa xii Käytön varotoimet xx Varoitustarrat xiii U USB-liitäntä USB-muisti Paikka V Väriainepakkaukset Väriainesäiliö Väriainesäiliön vaihto Väli Varoitustarrat xiii Vasen kansi Vianetsintä Viestinäyttö Virheviestit RAM-levy SSD USB-muisti Virransäästötila Virtajohdon liitäntä Virtalähde xix Hakemisto-1

88 Y Yläkansi Hakemisto-2

89 Käytä merkkitarvikkeitamme. Emme vastaa vaurioista, jotka johtuvat muiden valmistajien tarvikkeiden käytöstä koneessa.
