K e s t ä v ä s t i - s u o m a l a i s e s t a k i v e s t ä.

Koko: px

Aloita esitys sivulta:

Download "K e s t ä v ä s t i - s u o m a l a i s e s t a k i v e s t ä."

Juuso Laaksonen
9 vuotta sitten
Katselukertoja:

1 Terästeollisuuden kuonatuotteista uusiomateriaaleja rakentamisen tarpeisiin K e s t ä v ä s t i - s u o m a l a i s e s t a k i v e s t ä. Morenia Oy on Metsähallitus-konsernin tytäryhtiö.

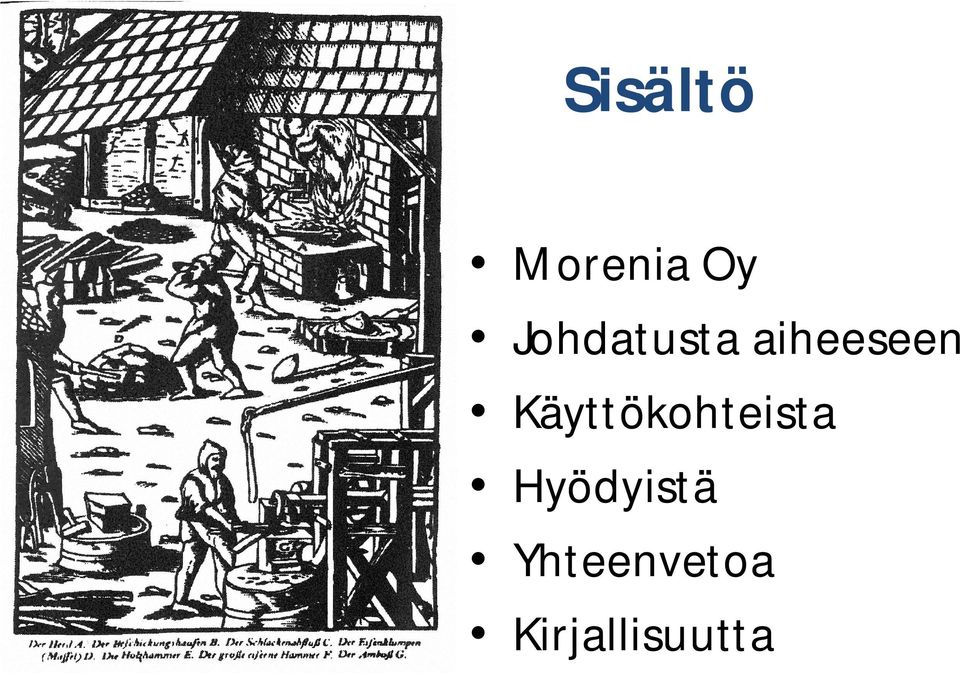

2 Sisältö Morenia Oy Johdatusta aiheeseen Käyttökohteista Hyödyistä Yhteenvetoa Kirjallisuutta

3 Morenia Oy Metsähallitus-konsernin tytäryhtiö Infra- alan yksi Suomen suurimmista maa-ainesosaamiseen erikoistuneista toimijoista Palveluidemme raaka-ainetta ovat kierrättämällä tuotettujen kiviainesten (OKTO - tuotteet) ohella maa- ja kallioperän sekä merenpohjan kiviainekset Työllistää 21 kiviainesalan asiantuntijaa Suomi, Suomenlahden ympäristö ja lähialueet ovat kotimarkkina-aluettamme Yksi henkilö Virossa (Tallinna)hoitaa kiviainesmyyntiä ja markkinointia Baltian ja Pietarin alueella

kallioperän sekä merenpohjan kiviainekset Työllistää 21 kiviainesalan asiantuntijaa Suomi, Suomenlahden ympäristö ja

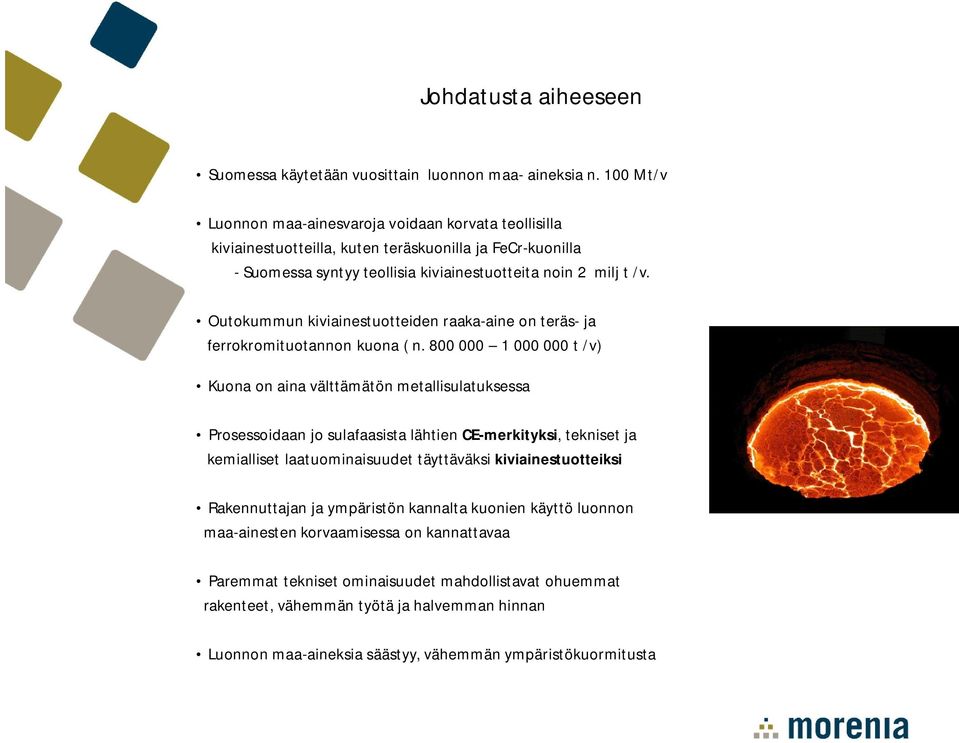

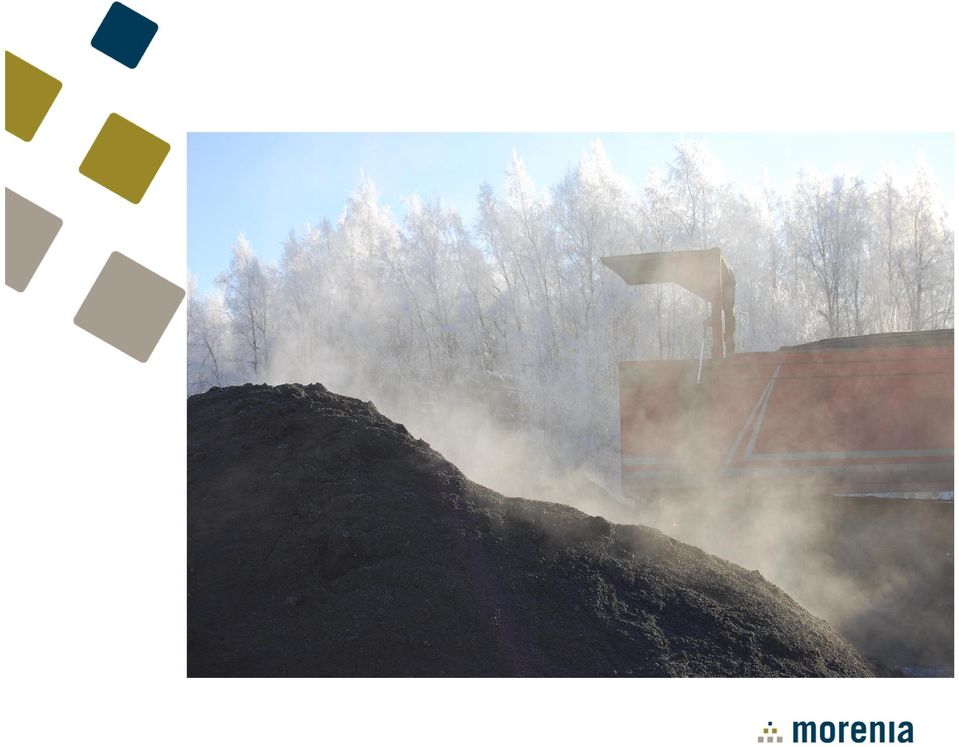

4 Johdatusta aiheeseen Suomessa käytetään vuosittain luonnon maa- aineksia n. 100 Mt/v Luonnon maa-ainesvaroja voidaan korvata teollisilla kiviainestuotteilla, kuten teräskuonilla ja FeCr-kuonilla - Suomessa syntyy teollisia kiviainestuotteita noin 2 milj t /v. Outokummun kiviainestuotteiden raaka-aine on teräs- ja ferrokromituotannon kuona ( n t /v) Kuona on aina välttämätön metallisulatuksessa Prosessoidaan jo sulafaasista lähtien CE-merkityksi, tekniset ja kemialliset laatuominaisuudet täyttäväksi kiviainestuotteiksi Rakennuttajan ja ympäristön kannalta kuonien käyttö luonnon maa-ainesten korvaamisessa on kannattavaa Paremmat tekniset ominaisuudet mahdollistavat ohuemmat rakenteet, vähemmän työtä ja halvemman hinnan Luonnon maa-aineksia säästyy, vähemmän ympäristökuormitusta

Outokummun kiviainestuotteiden raaka-aine on teräs- ja ferrokromituotannon kuona ( n.

5 Rahaa säästäen luontoa ja ilmastoa suojellen Vuosittaisella n tonnin OKTO - tuotteiden käytöllä vältetään n tonnin neitseellisen kiviaineksen käyttö Vältetään n t CO2 päästöjä (maaaineksen otto, murskaus, kuljetus ja käsittely)

1 200 000 tonnin neitseellisen kiviaineksen käyttö Vältetään n.

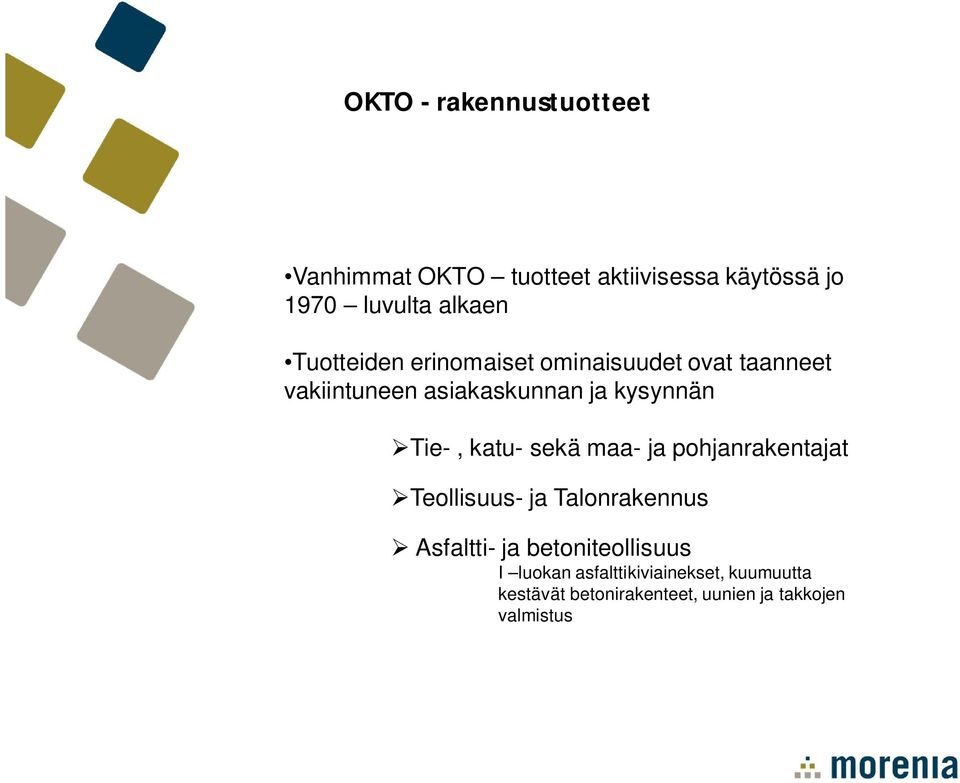

6 OKTO - rakennustuotteet Vanhimmat OKTO tuotteet aktiivisessa käytössä jo 1970 luvulta alkaen Tuotteiden erinomaiset ominaisuudet ovat taanneet vakiintuneen asiakaskunnan ja kysynnän Tie-, katu- sekä maa- ja pohjanrakentajat Teollisuus- ja Talonrakennus Asfaltti- ja betoniteollisuus I luokan asfalttikiviainekset, kuumuutta kestävät betonirakenteet, uunien ja takkojen valmistus

katu- sekä maa- ja pohjanrakentajat Teollisuus- ja Talonrakennus Asfaltti- ja betoniteollisuus

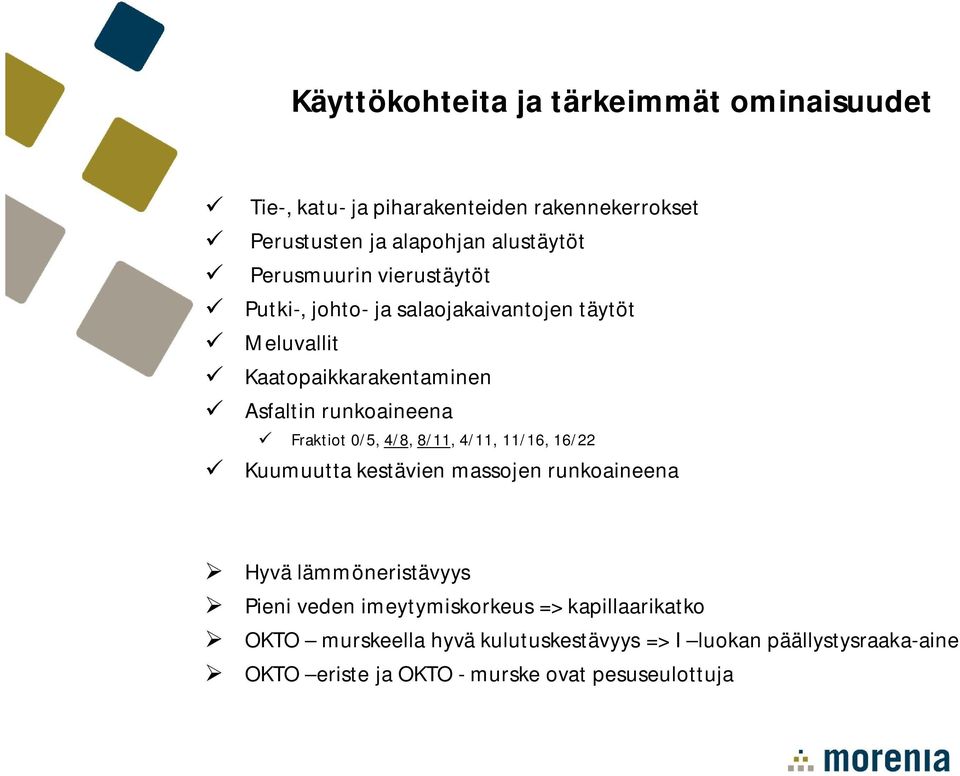

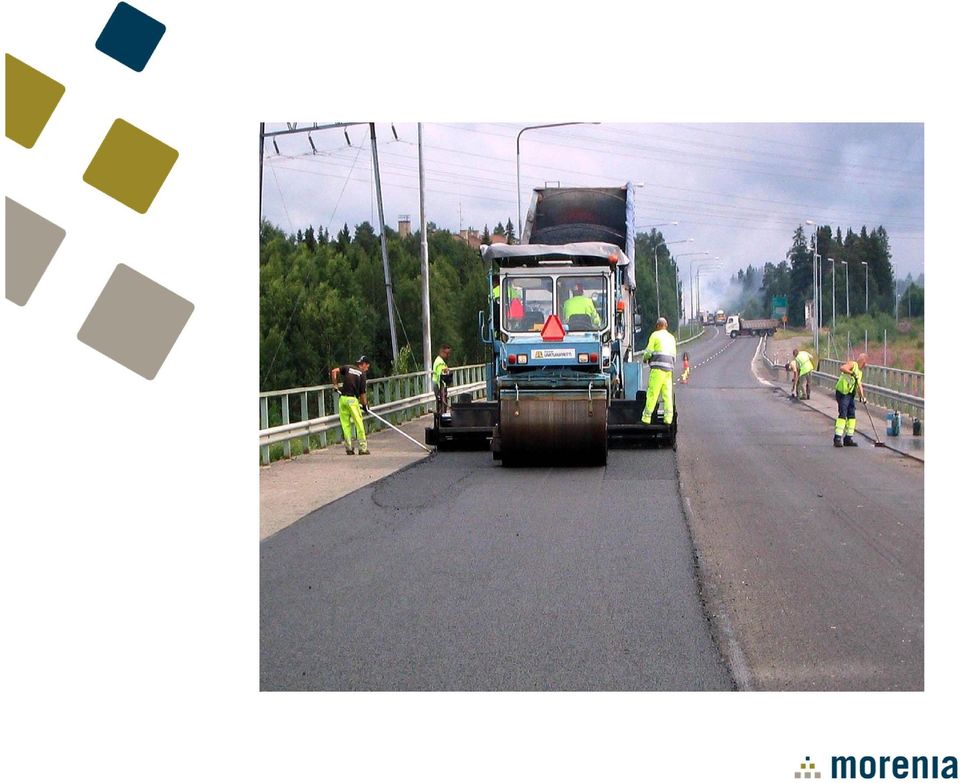

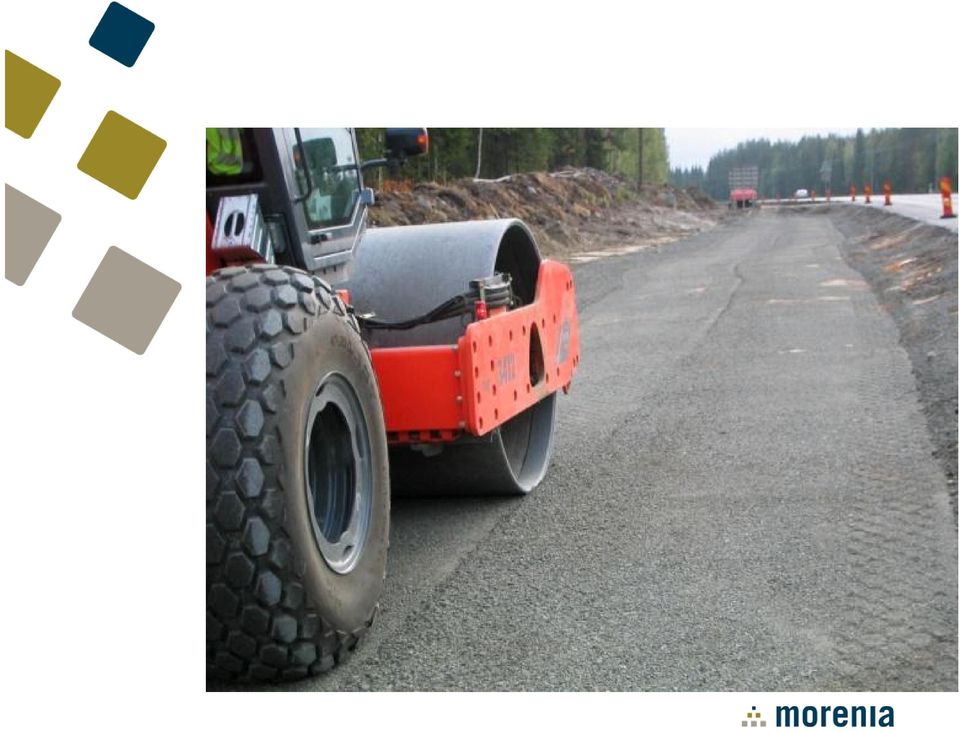

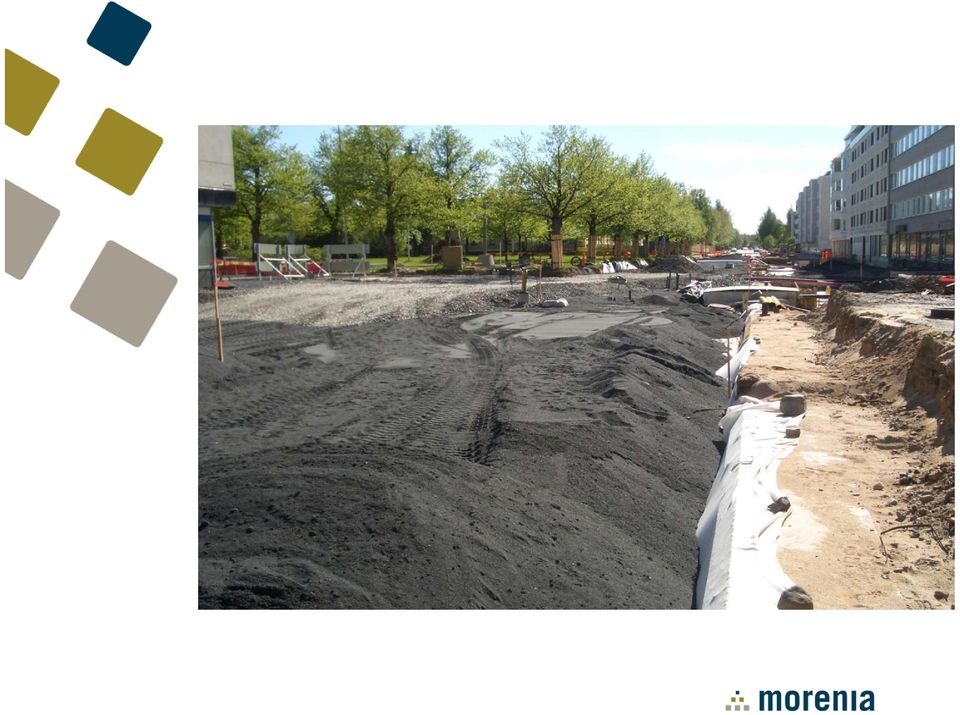

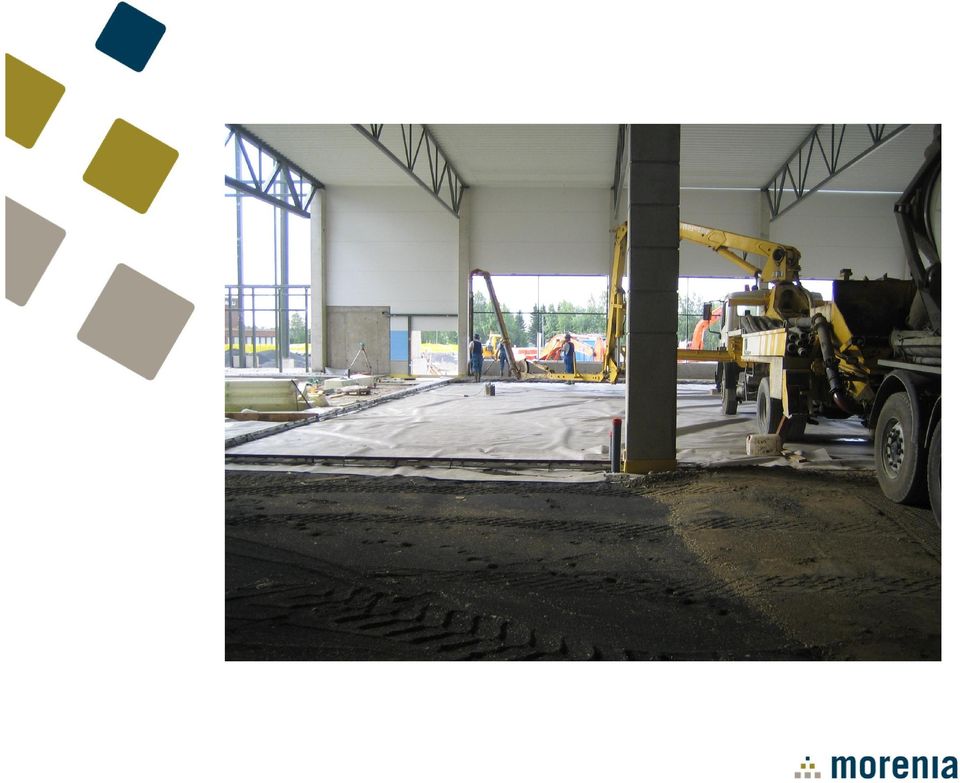

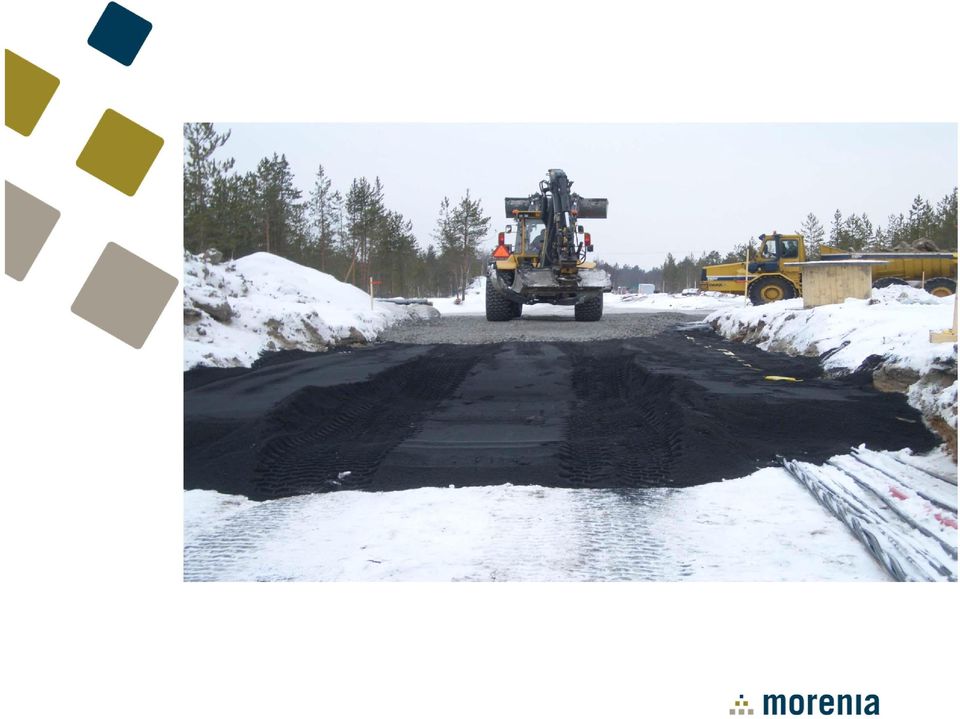

7 Käyttökohteita ja tärkeimmät ominaisuudet Tie-, katu- ja piharakenteiden rakennekerrokset Perustusten ja alapohjan alustäytöt Perusmuurin vierustäytöt Putki-, johto- ja salaojakaivantojen täytöt Meluvallit Kaatopaikkarakentaminen Asfaltin runkoaineena Fraktiot 0/5, 4/8, 8/11, 4/11, 11/16, 16/22 Kuumuutta kestävien massojen runkoaineena Hyvä lämmöneristävyys Pieni veden imeytymiskorkeus => kapillaarikatko OKTO murskeella hyvä kulutuskestävyys => I luokan päällystysraaka-aine OKTO eriste ja OKTO - murske ovat pesuseulottuja

Fraktiot 0/5, 4/8, 8/11, 4/11, 11/16, 16/22 Kuumuutta kestävien massojen runkoaineena Hyvä lämmöneristävyys Pieni veden

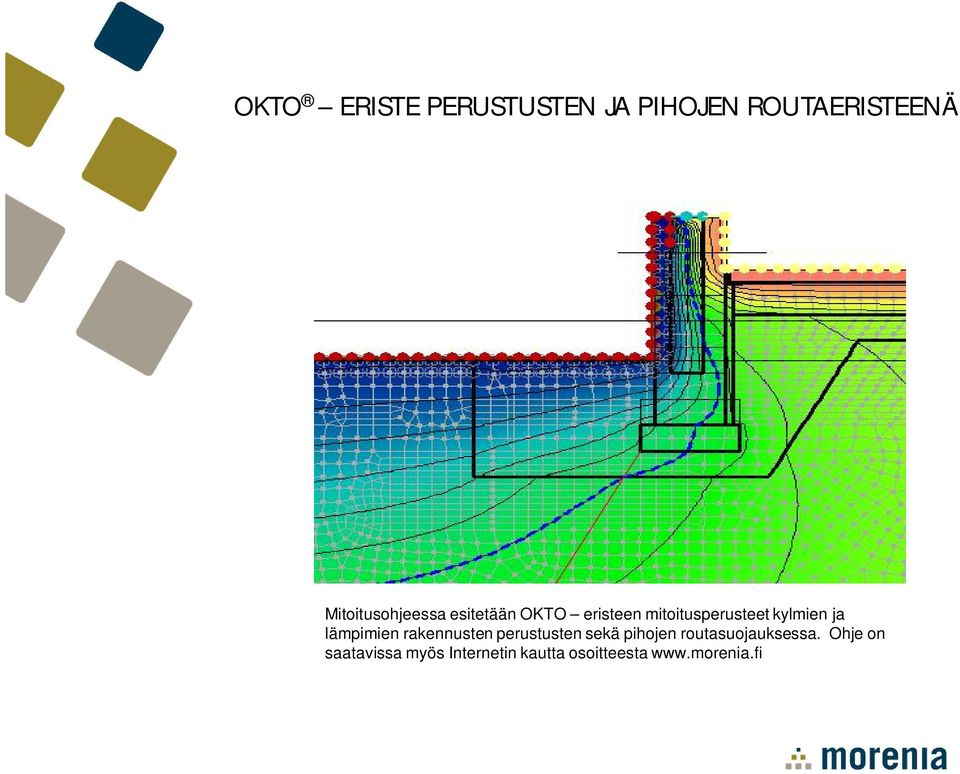

14 OKTO ERISTE PERUSTUSTEN JA PIHOJEN ROUTAERISTEENÄ Mitoitusohjeessa esitetään OKTO eristeen mitoitusperusteet kylmien ja lämpimien rakennusten perustusten sekä pihojen routasuojauksessa. Ohje on saatavissa myös Internetin kautta osoitteesta

kylmien ja lämpimien rakennusten perustusten sekä pihojen

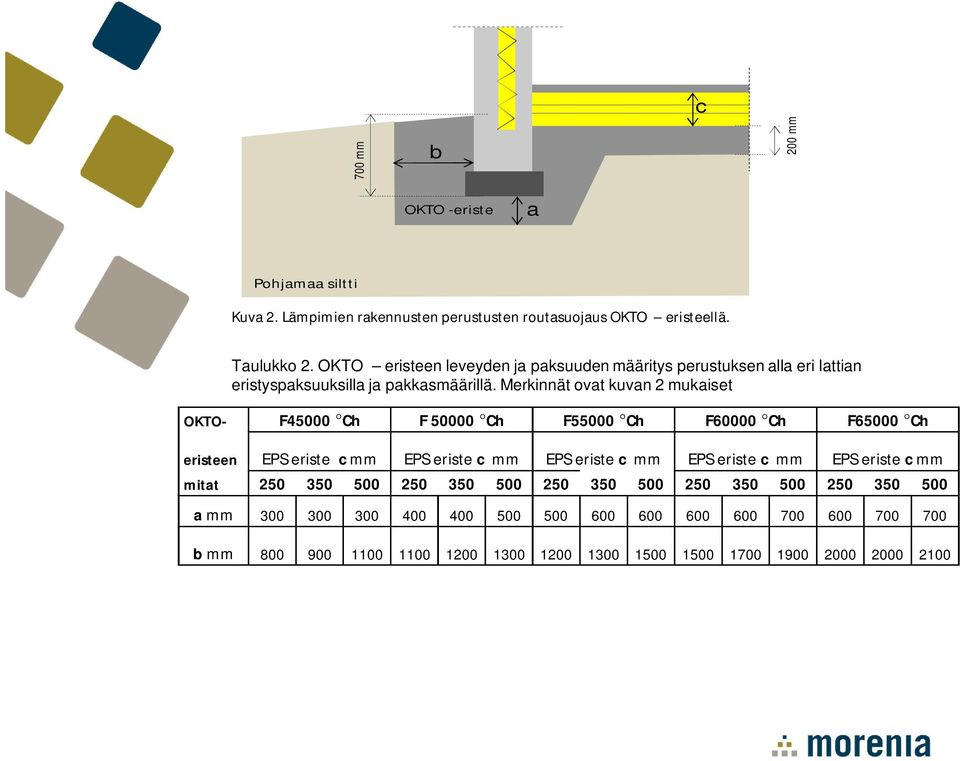

15 700 mm b c 200 mm OKTO -eriste a Pohjamaa siltti Kuva 2. Lämpimien rakennusten perustusten routasuojaus OKTO eristeellä. Taulukko 2. OKTO eristeen leveyden ja paksuuden määritys perustuksen alla eri lattian eristyspaksuuksilla ja pakkasmäärillä. Merkinnät ovat kuvan 2 mukaiset OKTO- F45000 Ch F Ch F55000 Ch F60000 Ch F65000 Ch eristeen EPS eriste c mm EPS eriste c mm EPS eriste c mm EPS eriste c mm EPS eriste c mm mitat a mm b mm

Merkinnät ovat kuvan 2 mukaiset OKTO- F45000 Ch F 50000 Ch F55000 Ch F60000 Ch F65000 Ch eristeen EPS eriste c mm EPS eriste c mm EPS eriste c mm EPS eriste

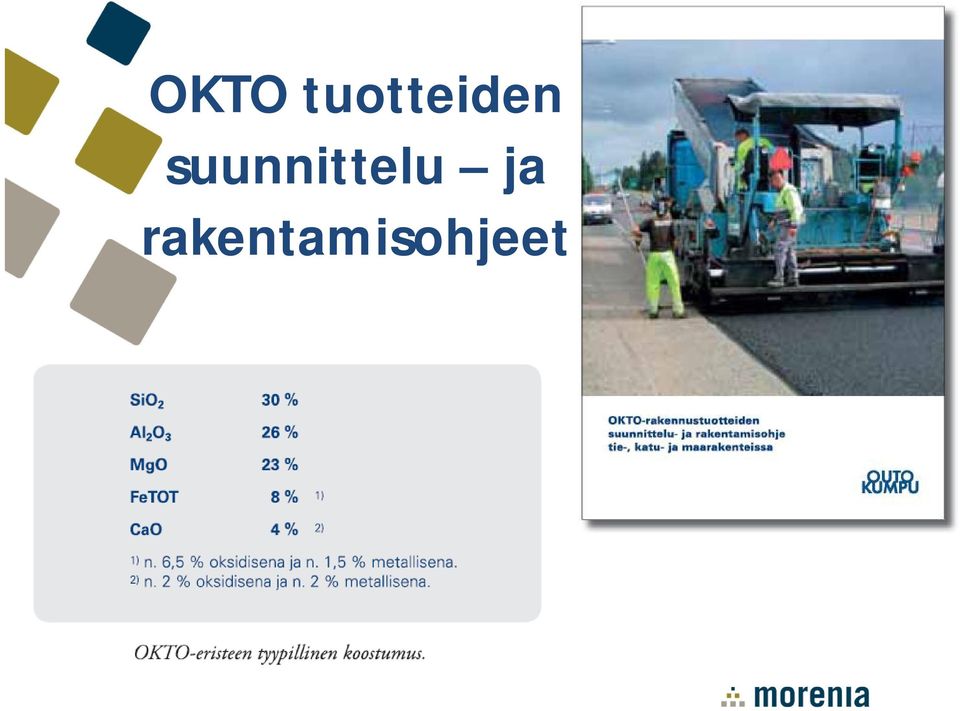

16 OKTO tuotteiden suunnittelu ja rakentamisohjeet

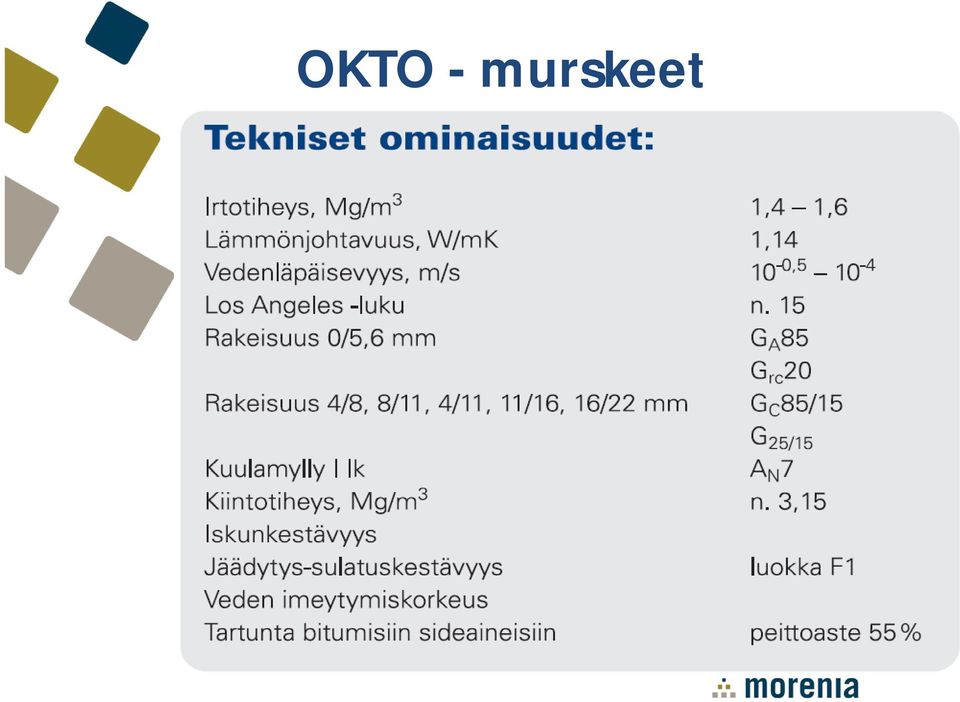

17 OKTO - murskeet

18 OKTO-eriste

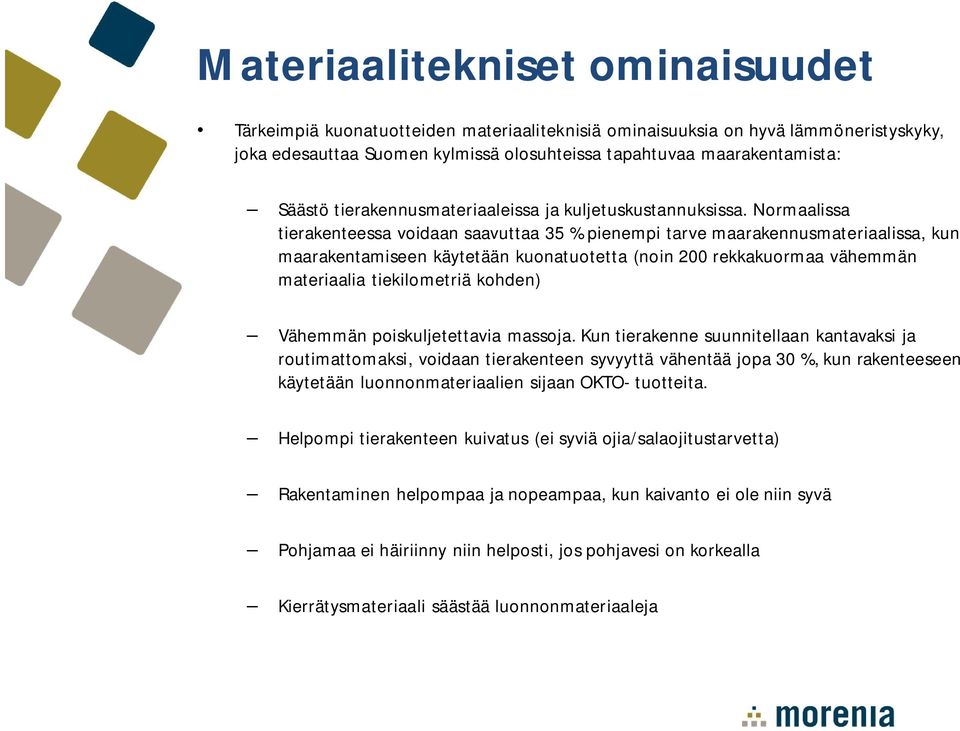

20 Materiaalitekniset ominaisuudet Tärkeimpiä kuonatuotteiden materiaaliteknisiä ominaisuuksia on hyvä lämmöneristyskyky, joka edesauttaa Suomen kylmissä olosuhteissa tapahtuvaa maarakentamista: Säästö tierakennusmateriaaleissa ja kuljetuskustannuksissa. Normaalissa tierakenteessa voidaan saavuttaa 35 % pienempi tarve maarakennusmateriaalissa, kun maarakentamiseen käytetään kuonatuotetta (noin 200 rekkakuormaa vähemmän materiaalia tiekilometriä kohden) Vähemmän poiskuljetettavia massoja. Kun tierakenne suunnitellaan kantavaksi ja routimattomaksi, voidaan tierakenteen syvyyttä vähentää jopa 30 %, kun rakenteeseen käytetään luonnonmateriaalien sijaan OKTO- tuotteita. Helpompi tierakenteen kuivatus (ei syviä ojia/salaojitustarvetta) Rakentaminen helpompaa ja nopeampaa, kun kaivanto ei ole niin syvä Pohjamaa ei häiriinny niin helposti, jos pohjavesi on korkealla Kierrätysmateriaali säästää luonnonmateriaaleja

Normaalissa tierakenteessa voidaan saavuttaa 35 % pienempi tarve maarakennusmateriaalissa, kun maarakentamiseen käytetään kuonatuotetta (noin 200 rekkakuormaa vähemmän materiaalia tiekilometriä

21 Kustannusvertailua

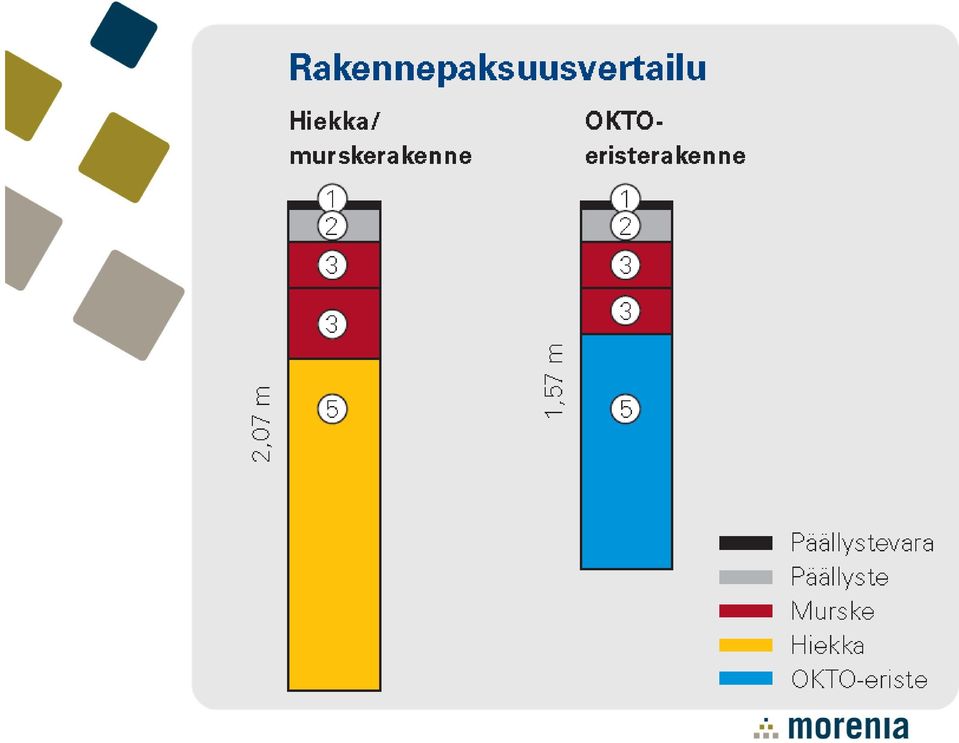

22 Rakenteen routamitoituksesta

24 Kirjallisuutta /1/ OKTO rakennustuotteiden suunnittelu- ja mitoitusohje tie-, katu- ja maarakenteissa. Outokumpu Oyj. 20 s + liitteet. /2/ KHO:n päätös 2005:90 /3/ Säteilyturvakeskus. Koeraportti 93/7020/ s. /4/ Kujala, K., Palko, J. & Peteri, K., Salaojan ympärysaineen vaikutus raudan saostumisessa. Tielaitoksen selvityksiä 4/1994. Kuopio. 31 s + 7 liitettä /5/ Talonrakennuksen routasuojausohjeet. VTT ja Rakennustieto Oy ISBN /6/ Suomen Rakennusinsinöörien Liitto RIL ry. Pihojen pohja- ja päällysrakenteet. Suunnittelu- ja rakentamisohjeet. RIL s. /7/ Ratahallintokeskus Ratatekniset ohjeet osa 3, radan rakenne. Helsinki

25 Todellakin kestävästi luontoa säästäen Suomalaisesta kivestä
