CF2 Langaton vesikiertoisen lattialämmityksen säätöjärjestelmä. Tekniset esitteet

Transkriptio

1 CF2 Langaton vesikiertoisen lattialämmityksen säätöjärjestelmä Tekniset esitteet

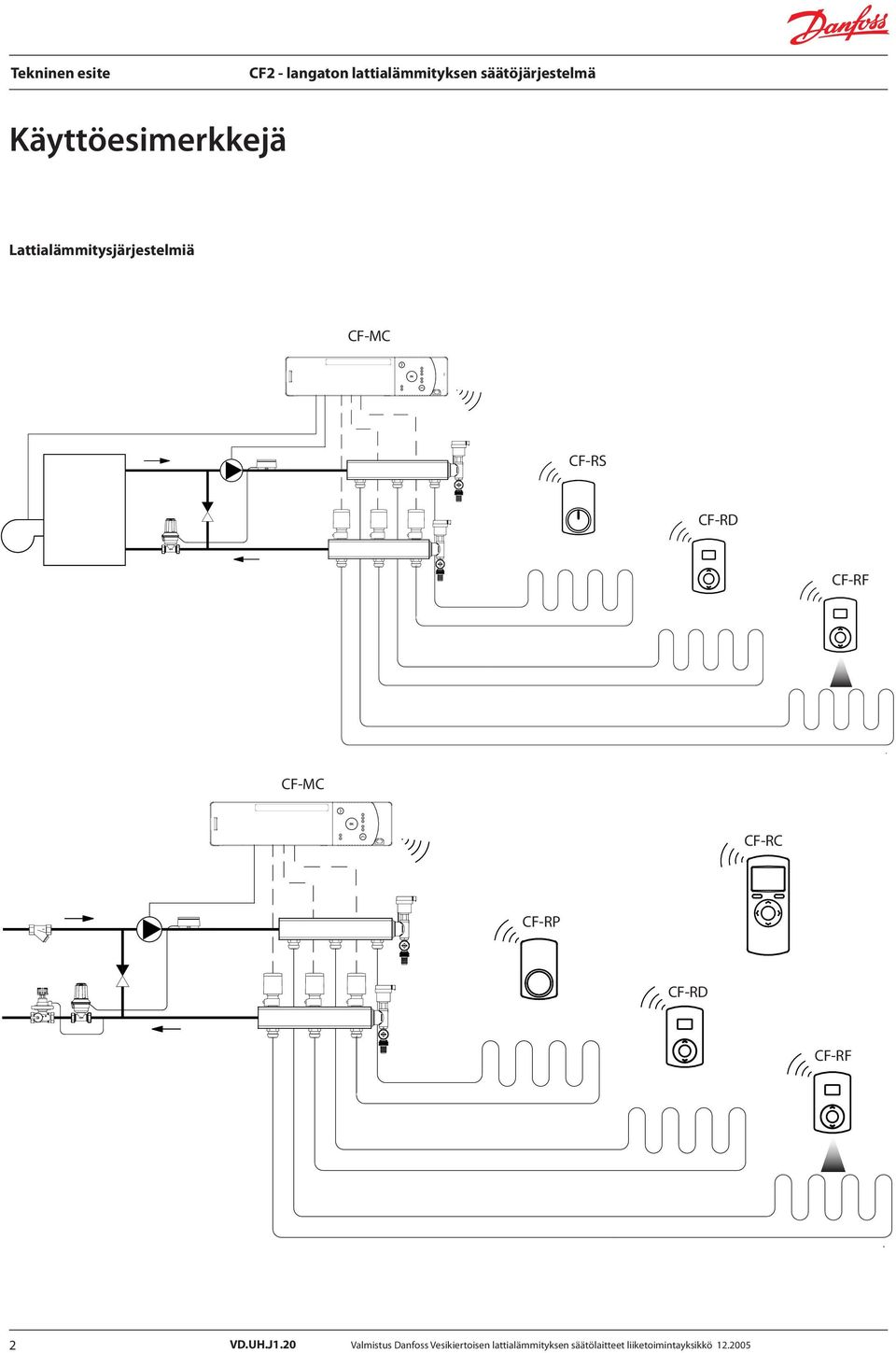

2 Käyttöesimerkkejä Lattialämmitysjärjestelmiä CF-MC CF-RS CF-RD CF-RF CF-MC CF-RC CF-RP CF-RD CF-RF 2

3 Yhdistettyjä lattialämmitys- ja vesilämmitinjärjestelmiä CF-MC CF-RF CF-RS CF-RD CF-MC CF-RC CF-RF CF-RS CF-RS CF-RD CF-RP CF-RD

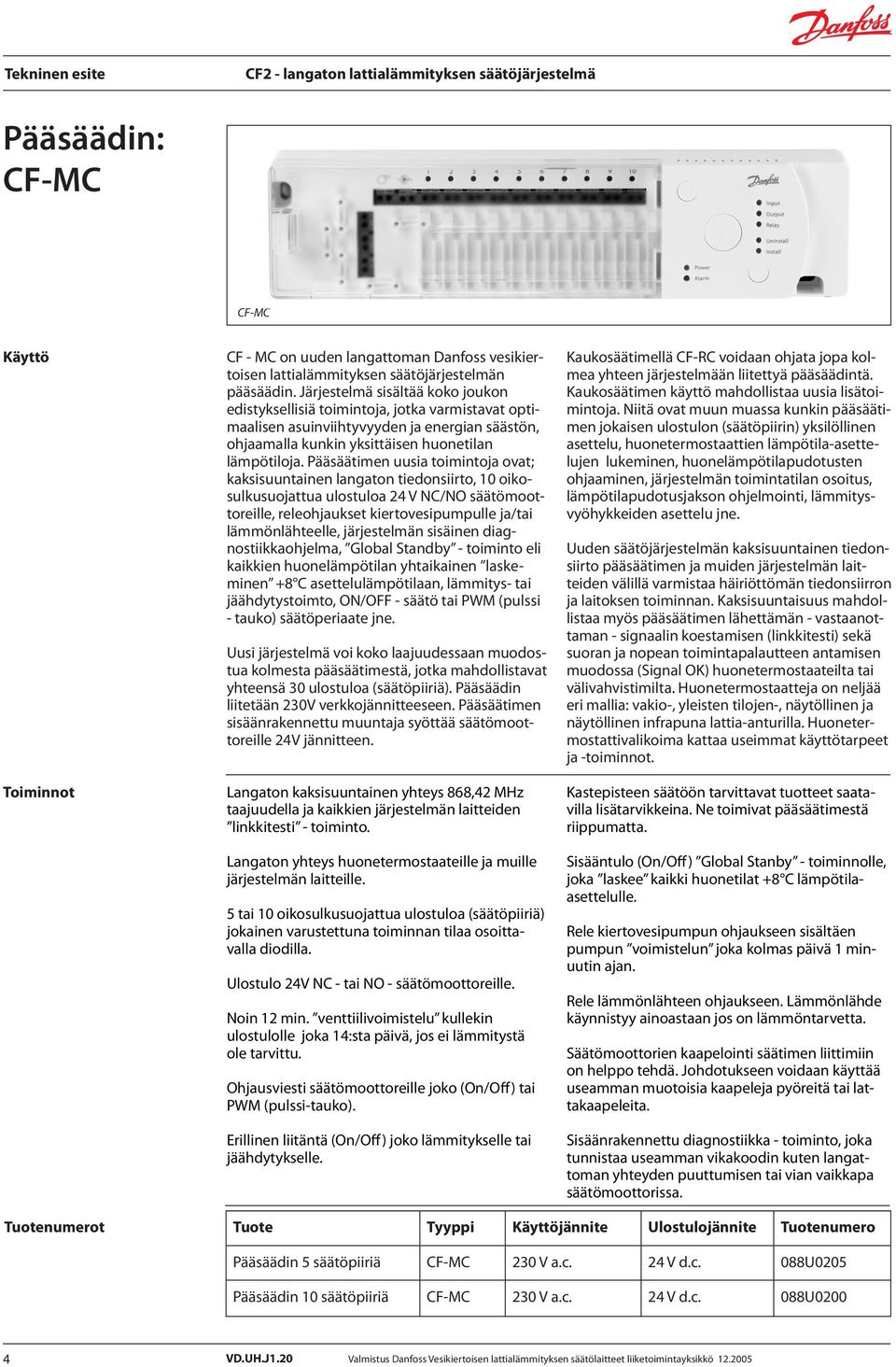

4 Pääsäädin: CF-MC CF-MC Käyttö Toiminnot CF - MC on uuden langattoman Danfoss vesikiertoisen lattialämmityksen säätöjärjestelmän pääsäädin. Järjestelmä sisältää koko joukon edistyksellisiä toimintoja, jotka varmistavat optimaalisen asuinviihtyvyyden ja energian säästön, ohjaamalla kunkin yksittäisen huonetilan lämpötiloja. Pääsäätimen uusia toimintoja ovat; kaksisuuntainen langaton tiedonsiirto, 10 oikosulkusuojattua ulostuloa 24 V NC/NO säätömoottoreille, releohjaukset kiertovesipumpulle ja/tai lämmönlähteelle, järjestelmän sisäinen diagnostiikkaohjelma, Global Standby - toiminto eli kaikkien huonelämpötilan yhtaikainen laskeminen +8 C asettelulämpötilaan, lämmitys- tai jäähdytystoimto, ON/OFF - säätö tai PWM (pulssi - tauko) säätöperiaate jne. Uusi järjestelmä voi koko laajuudessaan muodostua kolmesta pääsäätimestä, jotka mahdollistavat yhteensä 30 ulostuloa (säätöpiiriä). Pääsäädin liitetään 230V verkkojännitteeseen. Pääsäätimen sisäänrakennettu muuntaja syöttää säätömoottoreille 24V jännitteen. Langaton kaksisuuntainen yhteys 868,42 MHz taajuudella ja kaikkien järjestelmän laitteiden linkkitesti - toiminto. Langaton yhteys huonetermostaateille ja muille järjestelmän laitteille. 5 tai 10 oikosulkusuojattua ulostuloa (säätöpiiriä) jokainen varustettuna toiminnan tilaa osoittavalla diodilla. Ulostulo 24V NC - tai NO - säätömoottoreille. Noin 12 min. venttiilivoimistelu kullekin ulostulolle joka 14:sta päivä, jos ei lämmitystä ole tarvittu. Ohjausviesti säätömoottoreille joko (On/Off) tai PWM (pulssi-tauko). Erillinen liitäntä (On/Off) joko lämmitykselle tai jäähdytykselle. Kaukosäätimellä CF-RC voidaan ohjata jopa kolmea yhteen järjestelmään liitettyä pääsäädintä. Kaukosäätimen käyttö mahdollistaa uusia lisätoimintoja. Niitä ovat muun muassa kunkin pääsäätimen jokaisen ulostulon (säätöpiirin) yksilöllinen asettelu, huonetermostaattien lämpötila-asettelujen lukeminen, huonelämpötilapudotusten ohjaaminen, järjestelmän toimintatilan osoitus, lämpötilapudotusjakson ohjelmointi, lämmitysvyöhykkeiden asettelu jne. Uuden säätöjärjestelmän kaksisuuntainen tiedonsiirto pääsäätimen ja muiden järjestelmän laitteiden välillä varmistaa häiriöttömän tiedonsiirron ja laitoksen toiminnan. Kaksisuuntaisuus mahdollistaa myös pääsäätimen lähettämän - vastaanottaman - signaalin koestamisen (linkkitesti) sekä suoran ja nopean toimintapalautteen antamisen muodossa (Signal OK) huonetermostaateilta tai välivahvistimilta. Huonetermostaatteja on neljää eri mallia: vakio-, yleisten tilojen-, näytöllinen ja näytöllinen infrapuna lattia-anturilla. Huonetermostattivalikoima kattaa useimmat käyttötarpeet ja -toiminnot. Kastepisteen säätöön tarvittavat tuotteet saatavilla lisätarvikkeina. Ne toimivat pääsäätimestä riippumatta. Sisääntulo (On/Off) Global Stanby - toiminnolle, joka laskee kaikki huonetilat +8 C lämpötilaasettelulle. Rele kiertovesipumpun ohjaukseen sisältäen pumpun voimistelun joka kolmas päivä 1 minuutin ajan. Rele lämmönlähteen ohjaukseen. Lämmönlähde käynnistyy ainoastaan jos on lämmöntarvetta. Säätömoottorien kaapelointi säätimen liittimiin on helppo tehdä. Johdotukseen voidaan käyttää useamman muotoisia kaapeleja pyöreitä tai lattakaapeleita. Sisäänrakennettu diagnostiikka - toiminto, joka tunnistaa useamman vikakoodin kuten langattoman yhteyden puuttumisen tai vian vaikkapa säätömoottorissa. Tuotenumerot Tuote Tyyppi Käyttöjännite Ulostulojännite Tuotenumero Pääsäädin 5 säätöpiiriä CF-MC 230 V a.c. 24 V d.c. 088U0205 Pääsäädin 10 säätöpiiriä CF-MC 230 V a.c. 24 V d.c. 088U0200

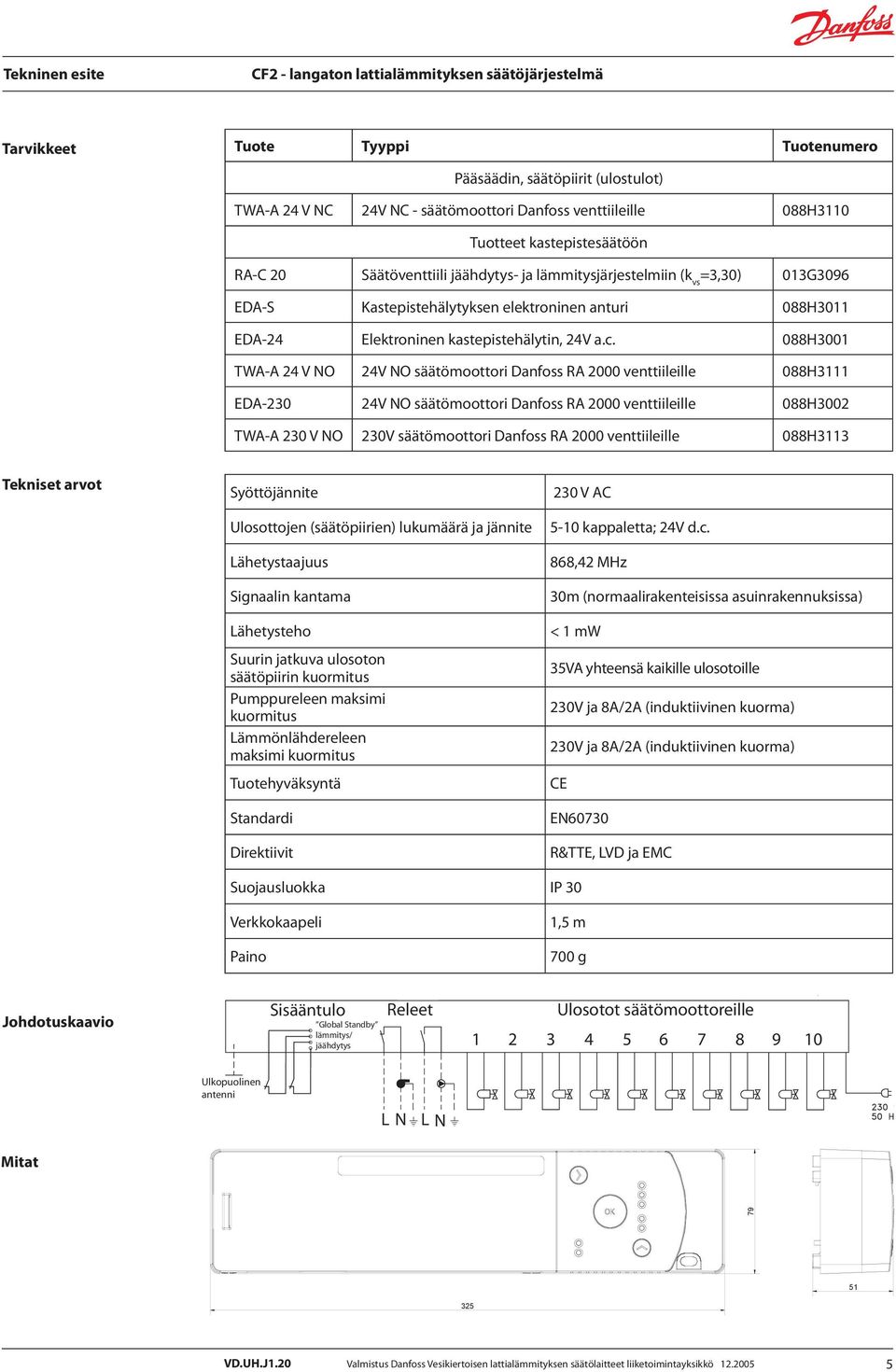

5 Tarvikkeet Tuote Tyyppi Tuotenumero Pääsäädin, säätöpiirit (ulostulot) TWA-A 24 V NC 24V NC - säätömoottori Danfoss venttiileille 088H3110 Tuotteet kastepistesäätöön RA-C 20 Säätöventtiili jäähdytys- ja lämmitysjärjestelmiin (k vs =3,30) 013G3096 EDA-S Kastepistehälytyksen elektroninen anturi 088H3011 EDA-24 Elektroninen kastepistehälytin, 24V a.c. 088H3001 TWA-A 24 V NO 24V NO säätömoottori Danfoss RA 2000 venttiileille 088H3111 EDA V NO säätömoottori Danfoss RA 2000 venttiileille 088H3002 TWA-A 230 V NO 230V säätömoottori Danfoss RA 2000 venttiileille 088H3113 Tekniset arvot Syöttöjännite 230 V AC Ulosottojen (säätöpiirien) lukumäärä ja jännite Lähetystaajuus Signaalin kantama Lähetysteho Suurin jatkuva ulosoton säätöpiirin kuormitus Pumppureleen maksimi kuormitus Lämmönlähdereleen maksimi kuormitus Tuotehyväksyntä Standardi Direktiivit 5-10 kappaletta; 24V d.c. 868,42 MHz 30m (normaalirakenteisissa asuinrakennuksissa) < 1 mw 35VA yhteensä kaikille ulosotoille 230V ja 8A/2A (induktiivinen kuorma) 230V ja 8A/2A (induktiivinen kuorma) CE EN60730 R&TTE, LVD ja EMC Suojausluokka IP 30 Verkkokaapeli 1,5 m Paino 700 g Johdotuskaavio Sisääntulo Global Standby lämmitys/ jäähdytys Releet 1 2 Ulosotot säätömoottoreille Ulkopuolinen antenni L N L N Mitat

6 Huonetermostaatit: CF-RS, CF-RP, CF-RD, CF-RF CF-RS CF-RP CF-RD CF-RF Käyttö Uuden langattoman Danfoss lattialämmityksen säätöjärjestelmän tyylikkäästi muotoilut huonetermostaatit sisältävät paljon ominaisuuksia, jotka kattavat koko joukon erilaisia käyttötarpeita ja -vaatimuksia. Yhteistä kaikille neljälle huonetermostaatille on yksinkertainen, mutta äärimmäisen hyödyllinen linkkitesti - toiminto. Tämän ominaisuuden on mahdollistanut kaksisuuntainen tiedonsiirtoteknologia. Kaksisuuntaisuus tarjoaa myös langattoman viestinnän toimintatilan osoituksen pääsäätimen CF-MC ja muiden järjestelmän tuotteiden välillä. Ennen huonetermostaatin asennusta seinälle on helppo ja nopea varmistua, että kaksisuuntainen signaali termostaatilta pääsäätimelle ja takaisin toimii. Alhaisen paristojännitteen osoitus on sekin yksi termostaattien yhteisistä ominaisuuksista. Huonetermostaatteja on neljää eri mallia; vakio-, julkisten tilojen-, näytöllinen - ja näytöllinen infrapuna lattia-anturilla varustettu. Mallisto kattaa useimmat toiminta- ja käyttötarpeet. Toiminnot Langaton kaksisuuntainen yhteys 868,42 MHz taajuudella, huonetermostaattien linkkitesti - toiminto.. Helppo langaton yhteys pääsäätimelle CM-FC. Huonelämpötilan minimi- ja/tai maksimirajoitus mahdollisuus. Varustettu 2 kpl 1,5V AA Alkaline paristoja. Alhaisen paristojännitteen ilmoitus. Julkistentilojen mallissa peitetty lämpötila-asteikko ja linkkitesti. Malli, jossa numeronäyttö asetellulle - ja vallitsevalla huonelämpötilalle. Numeronäyttöinen termostaatti, jossa myös infrapuna-anturi lattian pintalämpötilan minimi- tai maksimirajoitukseen. CF-RF 6

7 Tuotenumerot Tuote Tyyppi Tuotenumero Langaton huonetermostaatti perusmalli CF-RS 088U0210 Langaton huonetermostaatti julkisten tilojen malli CF-RP 088U0211 Langaton huonetermostaatti näytöllä CF-RD 088U0212 Langaton huonetermostaatti näytöllä ja IR lattia-anturilla CF-RF 088U0213 Tekniset arvot Syöttöjännite Pariston käyttöikä Lähetystaajuus Signaalin kantama Lähetysteho 2 kpl 1,5V AA Alkaline paristo CF-RS/P; noin 3-4 vuotta, CF-RD/F; noin 1-3 vuotta 868,42 MHz 30 m (normaalissa asuinrakennuksessa) < 1 mw Huonelämpötila-asteikko 5-35 C Tuotehyväksyntä Direktiivit CE R&TTE ja EMC Suojausluokka IP 21 Paino 120 g Mitat

8 Kaukosäädin: CF-RC CF-RC Käyttö Lisälaiteena toimitettava kaukosäädin mahdollistaa monia laajennettuja toimintoja ja käyttömahdollisuuksia. Näihin kuuluu; pääsäätimen kunkin yksittäisen säätöpiirin yksilöllinen asettelu, vyöhykekohtainen huonelämpötilapudotusten valinta, loma-ajan huonelämpötilapudotusten ohjelmointi, yksittäisten huonetermostaattien lämpötila-asettelun lukitseminen tai yliohjaus, järjestelmän valvonta ja vianpaikallistaminen, hälytysloki. Säätöjärjestelmä, jossa voidaan käyttää kaukosäädintä voi muodostua aina kolmesta pääsäätimestä (CF-MC), joissa on yhteen laskien 30 ulostuloa (säätöpiiriä). Tämä mahdollistaa myös suurien lattiapinta-alojen lattialämmittämisen tai eri lämmönjakotapojen yhdistämisen saman säädön taakse (vesilämmittimet). Kaikki lukuisat kaukosäätimen toiminnot ovat hallittavissa suurikokoisen näytön ja keskeisesti sijoitettujen painikkeiden avulla. Ohjelmarakenne on itseohjaava sisältäen selkeät tunnisteet, jotka tekevät kaukosäätimen käytöstä melko yksinkertaisen. Näytössä on myös taustavalo, joka aktivoituu painettaessa jotain painikkeista. Toiminnot Seinäasennus erilliseen telakka-asemaan. Käyttöjännite on telakka-asemassa 230V. Kun kaukosäädintä käytetään telakasta irrotettuna se saa käyttöjännitteen kahdesta 1,5V AA Alkaline paristosta. Alhainen paristojännite ilmoitetaan kuvakkeena näytöllä. Langaton kaksisuuntainen yhteys 868,42 MHz taajuudella, huonetermostaattien linkkitesti - toiminto. Langaton yhteys pääsäätimeen MC-FC. Jos samassa järjestelmässä on 3 pääsäädintä niin yhdellä kaukosäätimellä voidaan säätää aina 30 yksittäistä huonetermostaattia. Huonetermostaattien lämpötila-asettelu, lämpötilan lukitseminen tai yliohjaaminen. Vianilmoitus ja hälytysloki. Kalenteripohjainen lomaohjelmointi tai huonelämmitysvyöhykesäätö. Lämmitysvyöhykkeiden lämpötilapudotus aikaohjaus. 8

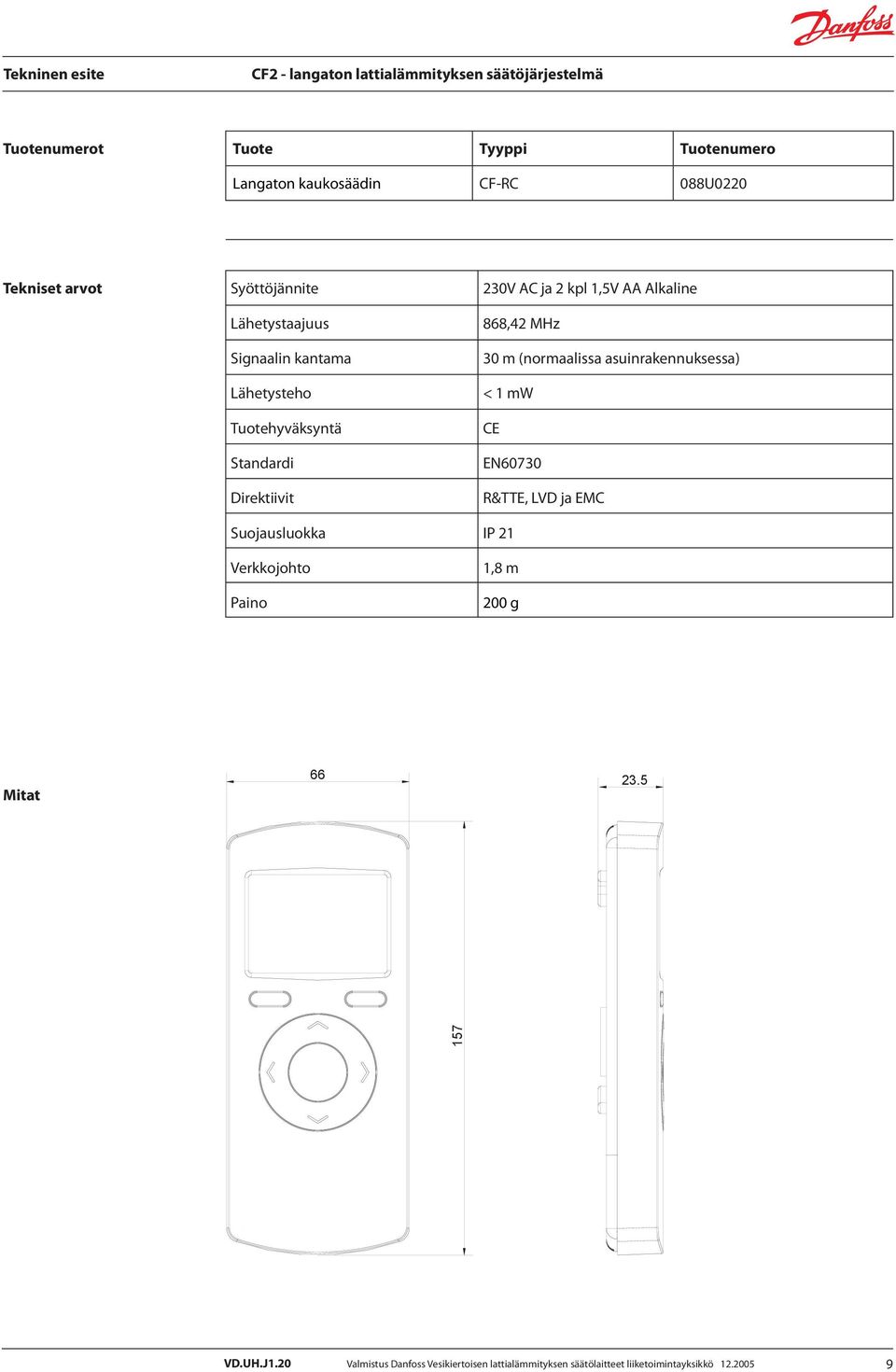

9 Tuotenumerot Tuote Tyyppi Tuotenumero Langaton kaukosäädin CF-RC 088U0220 Tekniset arvot Syöttöjännite Lähetystaajuus Signaalin kantama Lähetysteho Tuotehyväksyntä Standardi Direktiivit 230V AC ja 2 kpl 1,5V AA Alkaline 868,42 MHz 30 m (normaalissa asuinrakennuksessa) < 1 mw CE EN60730 R&TTE, LVD ja EMC Suojausluokka IP 21 Verkkojohto Paino 1,8 m 200 g Mitat

10 Vahvistin: CF-RU Up to 30m Up to 30m Up to 30m Up to 30m CF-RC CF-RU Käyttö Vahvistin CF-RU pidentää kaksisuuntaisen viestin kantamaa pääsäätimen ja huonetermostaattien ja muiden järjestelmään liitettyjen laitteiden välillä. Vahvistin on erityisen hyödyllinen järjestelmissä, joissa on pitkät etäisyydet tai erityisen vahvat rakenteet estävät kunnollisen signaalin kulun. Jos linkkitesti osoittaa, että pääsäätimen ja huonetermostaatin välillä ei ole signaalia on käytettävä vahvistinta ja uusittava linkkitesti yhteyden toteamiseksi vahvistimen asennuksen jälkeen. Vahvistin on erityisen tarpeellinen laajoissa asennuksissa, jossa asennusvälimatkat kasvavat hyvinkin suuriksi. Vahvistinta tulee käyttää niissä tapauksissa, joissa esimerkiksi vahvat seinärakenteet tai metallikotelointi estää signaalin etenemisen. Pääsäädin tukee yhteensä kolmea vahvistinta, jotka ovat asennetut ketjuun pääsäätimen ja yksittäisen huonetermostaatin väliin. Samasta pääsäätimestä voidaan ketjuttaa useampi rinnakkainen vahvistinpiiri. Toiminnot Langaton kaksisuuntainen yhteys 868,42 MHz taajuudella ja linkkitesti - toiminto. Helppo langaton yhteys pääsäätimeen MC-FC. 230V syöttöjännite ja sisäänrakennettu verkkomuuntaja. Vahvistimia voidaan asentaa aina kolmen vahvistimen ketjuun. Pääsäätimeen voidaan liittää useampia rinnakkaisia vahvistinketjuja. Tuotenumerot Tuote Tyyppi Tuotenumero Vahvistin CF-RU 088U0230 Tekniset arvot Syöttöjännite 230 V AC Lähetystaajuus Signaalin kantama Lähetysteho Tuotehyväksyntä Standardi Direktiivit 868,42 MHz 30 m (normaalissa asuinrakennuksessa) < 1 mw CE EN60730 R&TTE, LVD ja EMC Suojausluokka IP 21 Verkkojohto Paino 3,0 m 100 g 10

11 Mitat Ulkoinen antenni: CF-EA CF-EA Käyttö Jos pääsäädin CF-MC on asennettu tilaan, jonka rakenteet estävät signaalin etenemisen on käytettävä erillistä antennia. Antenni liitetään suoraan pääsäätimeen ja sijoitetaan niin, että se voi vapaasti lähettää ja vastaanottaa järjestelmän signaalit. Tuotenumero Tuote Tyyppi Tuotenumero Ulkoinen antenni 2 m antennikaapelilla CF-EA 088U

12 (09)
