1 Käyttökohteet CC -keskusyksikköön, joka synkronoi kaikki samassa huoneessa olevat patteritermostaatit. living connect sisältää tuuletustoiminnon, joka sulkee venttiilin, jos huoneen lämpötila laskee merkittävästi. living connect on elektroninen patteritermostaatti asuntoihin. Sitä ohjataan Danfoss Link CC -keskusyksiköstä. Danfoss Link CC soveltuu myös vesikiertoisen ja sähköisen lattialämmityksen sekä rakennuksen virtakytkimien ohjaukseen. living connect hyödyntää langatonta tiedonsiirtotekniikkaa. Se on helppo asentaa, ja toimitukseen sisältyvät Danfossin termostaattiventtiileihin ja useimpien muiden valmistajien venttiileihin sopivat sovittimet. living connect on paristokäyttöinen, kompakti ja erittäin helppokäyttöinen termostaatti, jonka etupaneelissa on vain kolme painiketta. Danfoss Link CC -järjestelmän tärkeimmät ominaisuudet: Säästää energiaa Helppo asentaa Helppo käyttää vain kolme painiketta Parantaa asumismukavuutta Tuuletustoiminto Venttiilin aktivointitoiminto PID-ohjaus (tarkkuusohjaus) Mukautuva oppimistoiminto Viikko-ohjelmat säädettävine lämpötilan alennuksineen Pariston kesto jopa 2 vuotta Minimi- ja maksimilämpötilarajat Lapsilukko Loma- ja poissaolotoiminto Jäätymisen suojaus Taustavalaistu näyttö Muutettavat asetusarvot ja jopa 3 lämpötilan alennusjaksoa päivässä Lämpötilaa voi muuttaa milloin tahansa living connect -termostaatin painikkeilla. Tieto lämpötilan muutoksesta välittyy suoraan Danfoss Link Järjestelmä Danfoss Heating Solutions VDFNS220 Danfoss 08/2012 1

2 Tilausnumerot Tilausnumero LVI-numero Sovitin (sis. toimitukseen) 014G0001 Danfoss RA 014G Danfoss RA ja K 014G Danfoss RA ja K Kieliversiot UK/DE/DK/NL FR/PL/SE/FI UK/DE/DK/NL FR/PL/SE/FI UK/CZ/RU/TR HU/HR/SI/IT Tekniset tiedot Lähetystaajuus 868,42 MHz Kantama Synkronointi Näyttö Termostaatin tyyppi Ohjelmistoluokitus Ohjaus Syöttöjännite Pariston kesto Alhaisen latauksen merkkivalo Käyttölämpötila Kuljetuslämpötila Lämpötilan asetusalue Jopa 30 metriä 5 minuutin välein Taustavalaistu harmaa digitaalinäyttö Ohjelmoitava elektroninen patteriventtiilin ohjain A PID 2 kpl 1,5 V:n AA-alkaliparistoa, luokka III Maks. 2 vuotta Paristo- ja kellokuvake välkkyvät näytöllä. Jos pariston varaus on loppumaisillaan, koko näyttö välkkyy ⁰C ⁰C ⁰C Suositeltu käyttötarkoitus Kotitalouksiin (likaantumisaste 2) Tuuletustoiminto Koko Äänitaso Paino, sis. pariston Aktivoituu, jos lämpötila kolmen minuutin aikana muuttuu noin 0,5 C RA: P: 91 mm Ø: 51 mm / K: P: 78 mm, Ø: 51 mm < 30 dba 177 g mukaan lukien RA-sovitin Turvaluokitus Tyyppi 1 Mekaaninen kestävyys 70 N (suurin sallittu voima venttiilistä) Suurin sallittu veden lämpötila 90 C Liikkeen tyyppi Karan liike Suurin sallittu liike Lämpötilaväli Virrankulutus Lineaarinen 2-3 mm venttiilissä (1 mm/s) 4,5 mm Mittaa lämpötilan minuutin välein 3 µw valmiustilassa, 1,2 W aktiivisena Standardi : 120N/75 C 75 C Kotelointiluokka* 20 * Termostaattia ei saa käyttää vaarallisissa asennuksissa eikä paikoissa, joissa se altistuu vedelle. Turvallisuus ja EMC-vaatimukset testattu standardien EN , EN ja EN mukaisesti. 2 VDFNS220 Danfoss 08/2012 Danfoss Heating Solutions

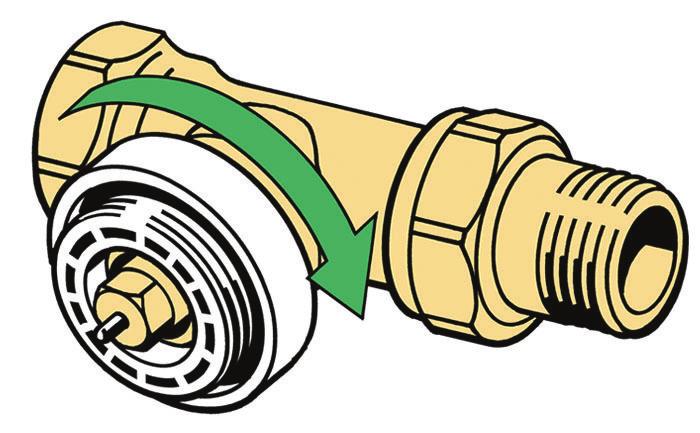

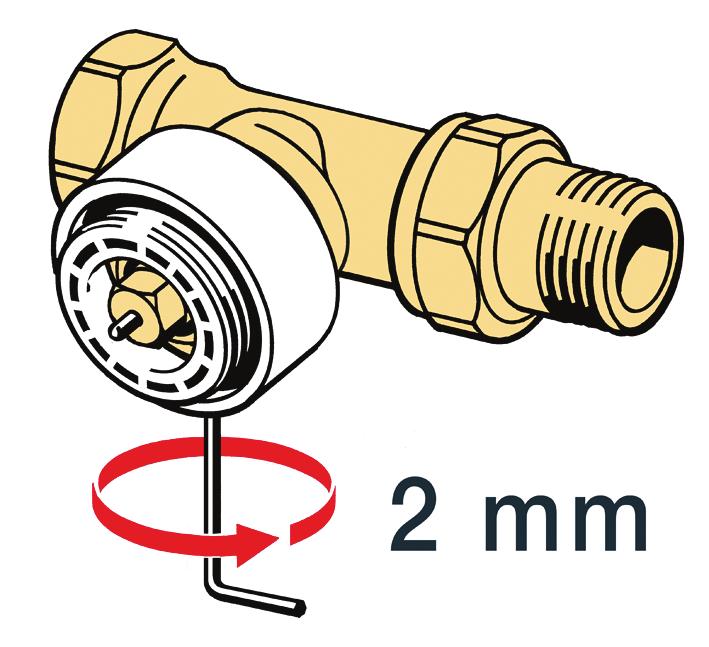

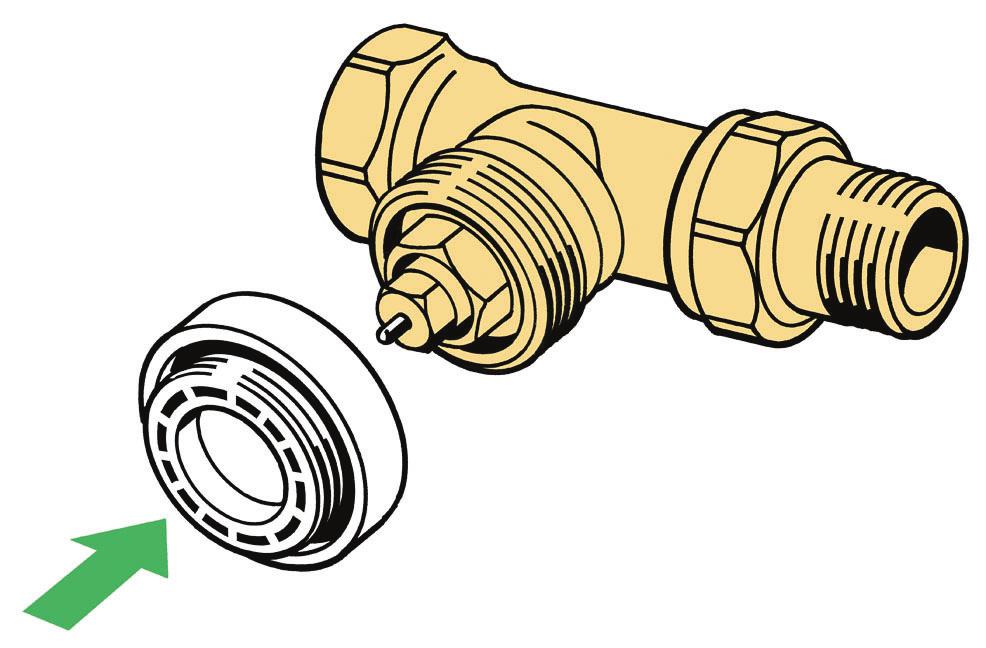

3 Tietolehti Tarvikkeet Malli RAV & RAVL -sovitin RA-sovitin K-sovitin RTD-sovitin M28 MMA -sovitin M28 Herz -sovitin M28 Orkli -sovitin M28 COMAP -sovitin Tilausnumero 014G G G G G G G G0258 Merkinnät Asennusohje living connect -termostaatin mukana toimitetaan sovittimet Danfossin RA-venttiileitä ja M30X1.5 (K) -liitännöillä (014G0002) varustettuja venttiileitä varten, kaksi AA-alkaliparistoa ja 2 mm:n kuusiokoloavain. Paristojen asentaminen Poista paristokotelon kansi ja aseta kaksi paristoa koteloon. Varmista, että paristot ovat oikein päin. Näytössä pitää vilkkua M ennen asennusta. RA K Aloita asentamalla sovitin. Kiristä RA-sovitin kuusiokoloavaimella. Kiristä K-sovitin käsin (enint. 5 Nm). Kierrä termostaatti kiinni sovittimeen ja kiristä käsin (enint. 5 Nm). 2 mm:n kuusiokoloavain Kiinnitä termostaatti painamalla niketta noin 3 sekunnin ajan. Danfoss Heating Solutions VDFNS220 -pai- Danfoss 08/2012 3

4 Konfigurointi Käytännön syistä suosittelemme kytkemään Danfoss Link CC -keskusyksikön akkuyksikköön (014G0262). Tällöin laitetta voi siirtää, joten se on helppo sijoittaa jopa 1,5 m:n päähän mistä tahansa järjestelmään lisättävästä patteritermostaatista. Täydellinen asennus- ja käyttöopas on saatavissa osoitteesta Valitse: For professionals ja sitten: "Technical literature". Vaihtoehtoisesti katso living connect - termostaatin asennus- ja ohjelmointivideot osoitteesta www. YouTube.com hakusanalla Danfoss living connect. Irrota Danfoss Link CC -keskusyksikön etukansi varovasti. Aloita alakulmista. Paina asetuspainike kuulakärkikynän avulla pohjaan noin kolmen sekunnin ajaksi asennusvalikon avaamiseksi (käynnistysvaihe voi kestää useita minuutteja). Täydellinen asennus- ja käyttöopas Mitat RA K RAV/RAVL 4 VDFNS220 Danfoss 08/2012 Danfoss Heating Solutions

5 Danfoss Heating Solutions VDFNS220 Danfoss 08/2012 5

6 6 VDFNS220 Danfoss 08/2012 Danfoss Heating Solutions

7 Danfoss Heating Solutions VDFNS220 Danfoss 08/2012 7

8 Danfoss ei vastaa luetteloissa, esitteissä tai painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss Heating Solutions ja Danfoss Heating Solutions logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään. 8 VDFNS220 Danfoss 08/2012 Danfoss Heating Solutions
