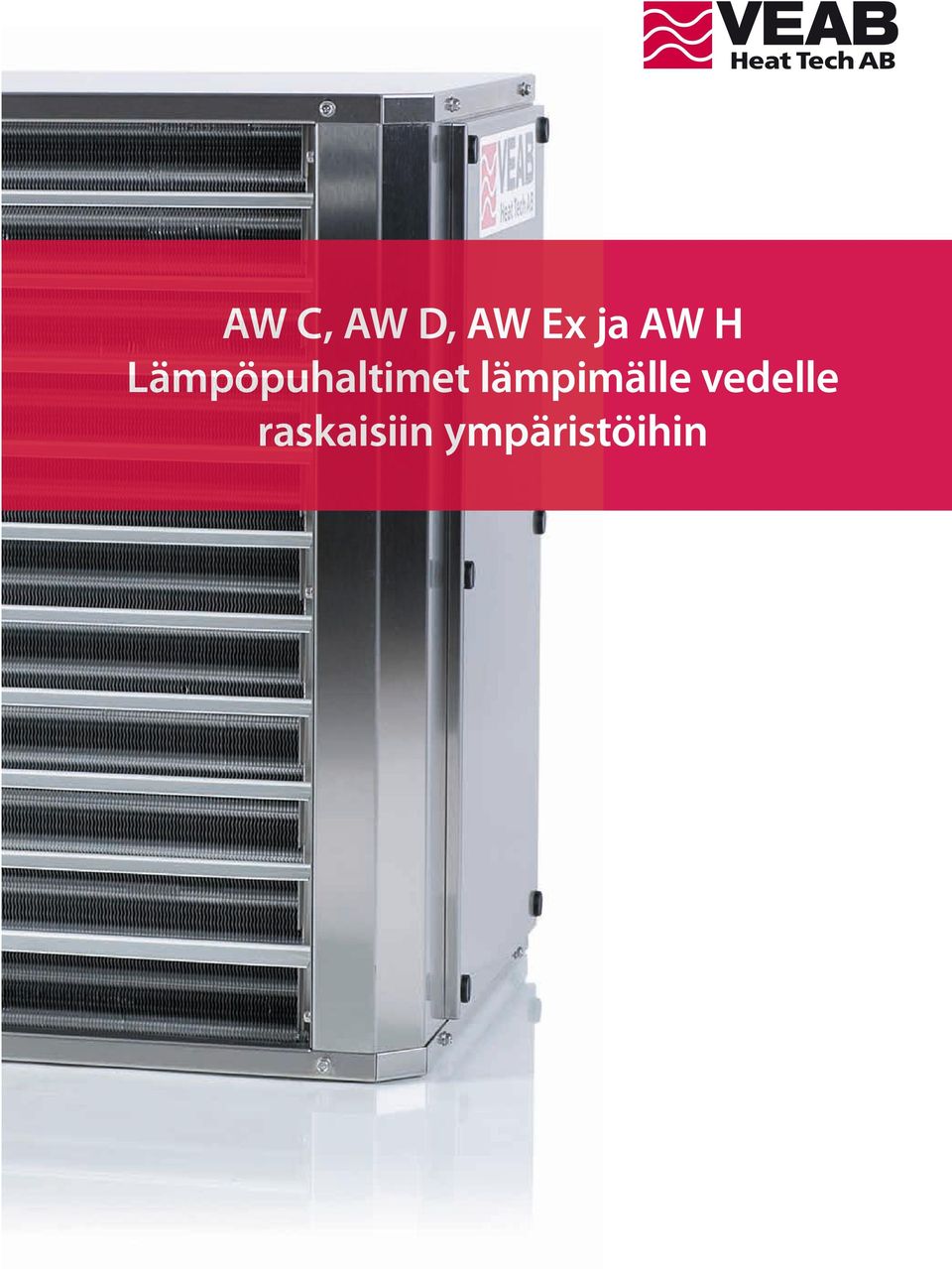

1 AW C, AW D, AW Ex ja AW H Lämpöpuhaltimet lämpimälle vedelle raskaisiin ympäristöihin

2 LÄMPÖPUHALTIMET RASKAISIIN YMPÄRISTÖIHIN AW C, AW D, AW Ex ja AW H Lämpöpuhaltimet raskaisiin ympäristöihin AW-puhaltimet ovat raskaisiin ympäristöihin tarkoitettuja lämpöpuhaltimia, jotka soveltuvat, korkeiden materiaali- ja turvallisuusvaatimusten käyttöolosuhteisin, esimerkkinä offshoretoiminta, korrosiiviset olosuhteet tai kemian teollisuus. Kaikki puhaltimet ovat yksinkertaisia asentaa. AW-puhaltimia on kaksi kokoa ja neljä erilaista mallia. Kaksi kokoa ja kuusi mallia Ruostumaton kotelo Soveltuu seinäkiinnitykseen Yksinkertainen 230 V~ asennus (AW Ex 400 V 3~) Säädettävä ilmanohjain ohjaa ilmaa korkeussuunnassa AW Ex/H -mallissa on tarkastusluukku puhaltimen ja vesipatterin puhdistamista varten AW C/D -mallissa on avattava etupaneeli vaivatonta puhdistamista varten Kaikki mallit soveltuvat myös ulkoiseen ohjaukseen. Rakenne Jokaisessa mallissa on yksilöllinen rakenne, joka sopii tiettyyn ympäristöön. AW C korrosiiviseen ympäristöön, katso sivu 4 AW D pölyiseen ympäristöön, katso sivu 6 AW Ex räjähdysluokiteltuun ympäristöön, katso sivu 8 AW H ympäristöihin, joissa on korkea lämpötila, katso sivu 10 Kapasiteetti Kussakin mallissa on kapasiteettitaulukot. Hyväksyntä Lämpöpuhaltimet on valmistettu seuraavien standardien mukaisesti: LVD-direktiivi: Standardi EN ja EN EMC-direktiivi: EN , EN , EN ja EN EMF-direktiivi: EN AW Ex -mallin hyväksyntä, katso sivu 8. Sivu 2 Luku 16

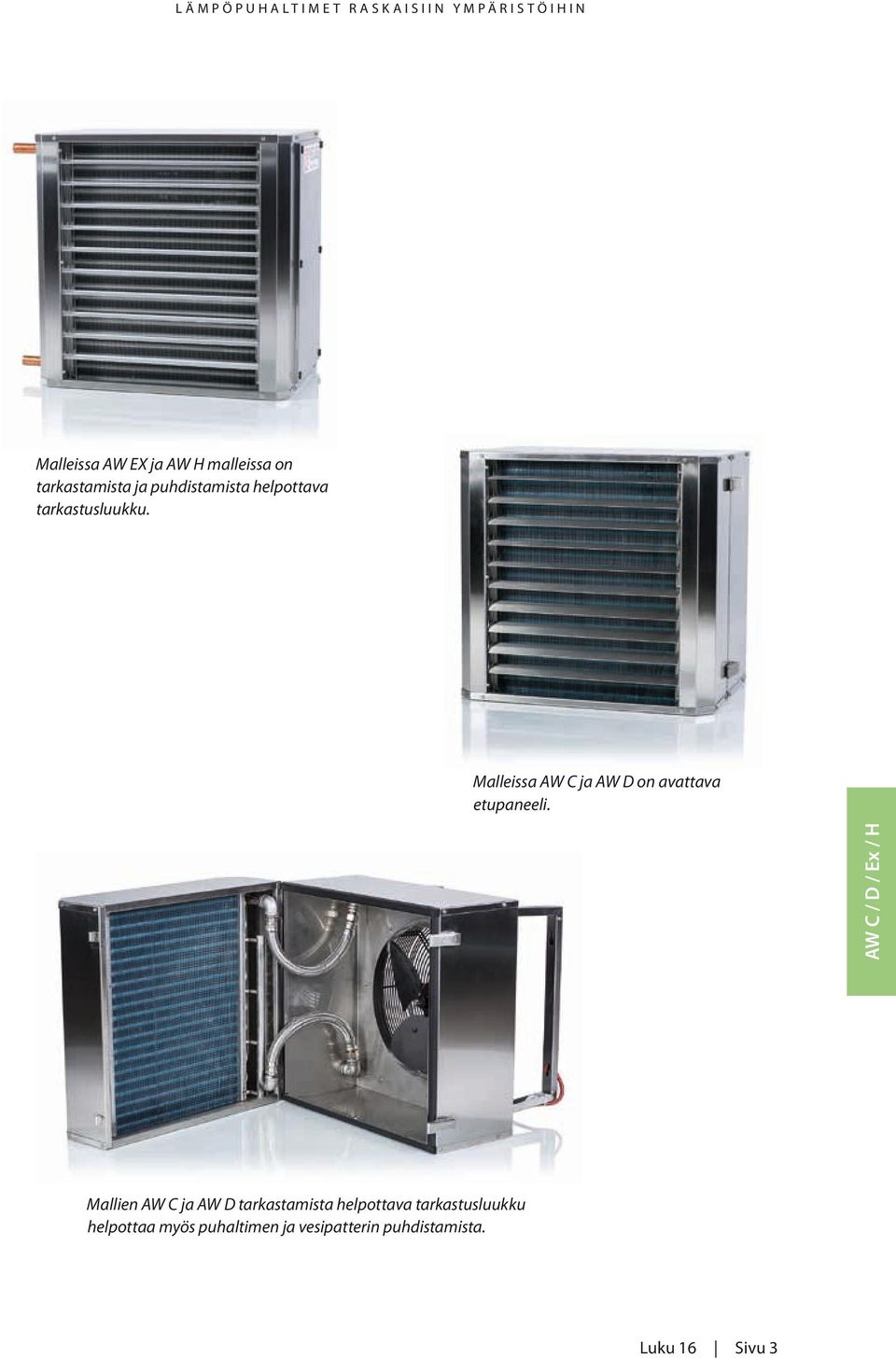

3 LÄMPÖPUHALTIMET RASKAISIIN YMPÄRISTÖIHIN Malleissa AW EX ja AW H malleissa on tarkastamista ja puhdistamista helpottava tarkastusluukku. Malleissa AW C ja AW D on avattava etupaneeli. Mallien AW C ja AW D tarkastamista helpottava tarkastusluukku helpottaa myös puhaltimen ja vesipatterin puhdistamista. Luku 16 Sivu 3

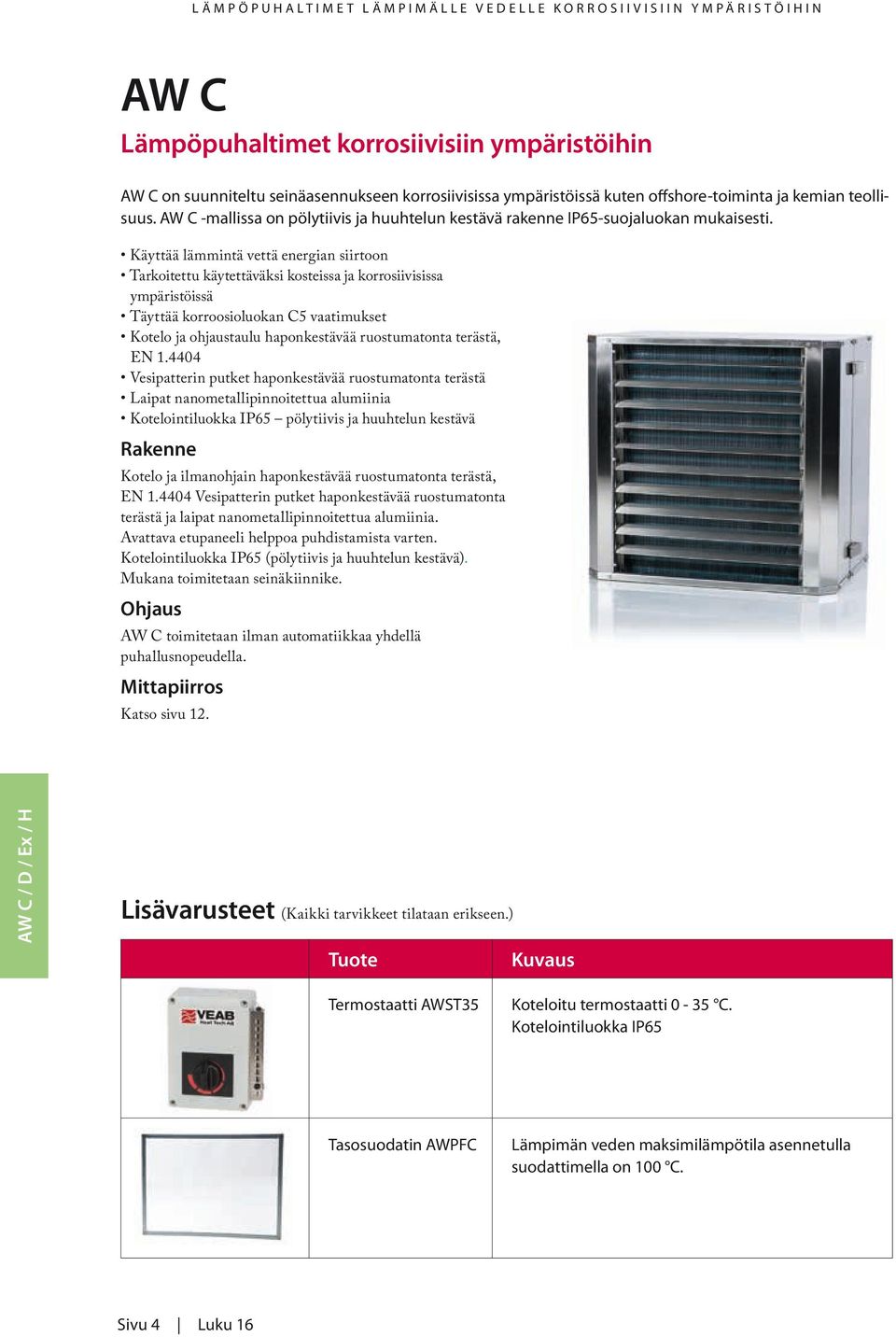

4 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE KORROSIIVISIIN YMPÄRISTÖIHIN AW C Lämpöpuhaltimet korrosiivisiin ympäristöihin AW C on suunniteltu seinäasennukseen korrosiivisissa ympäristöissä kuten offshore-toiminta ja kemian teollisuus. AW C -mallissa on pölytiivis ja huuhtelun kestävä rakenne IP65-suojaluokan mukaisesti. Käyttää lämmintä vettä energian siirtoon Tarkoitettu käytettäväksi kosteissa ja korrosiivisissa ympäristöissä Täyttää korroosioluokan C5 vaatimukset Kotelo ja ohjaustaulu haponkestävää ruostumatonta terästä, EN Vesipatterin putket haponkestävää ruostumatonta terästä Laipat nanometallipinnoitettua alumiinia Kotelointiluokka IP65 pölytiivis ja huuhtelun kestävä Rakenne Kotelo ja ilmanohjain haponkestävää ruostumatonta terästä, EN Vesipatterin putket haponkestävää ruostumatonta terästä ja laipat nanometallipinnoitettua alumiinia. Avattava etupaneeli helppoa puhdistamista varten. Kotelointiluokka IP65 (pölytiivis ja huuhtelun kestävä). Mukana toimitetaan seinäkiinnike. Ohjaus AW C toimitetaan ilman automatiikkaa yhdellä puhallusnopeudella. Mittapiirros Katso sivu 12. Lisävarusteet (Kaikki tarvikkeet tilataan erikseen.) Tuote Kuvaus Termostaatti AWST35 Koteloitu termostaatti 0-35 C. Kotelointiluokka IP65 Tasosuodatin AWPFC Lämpimän veden maksimilämpötila asennetulla suodattimella on 100 C. Sivu 4 Luku 16

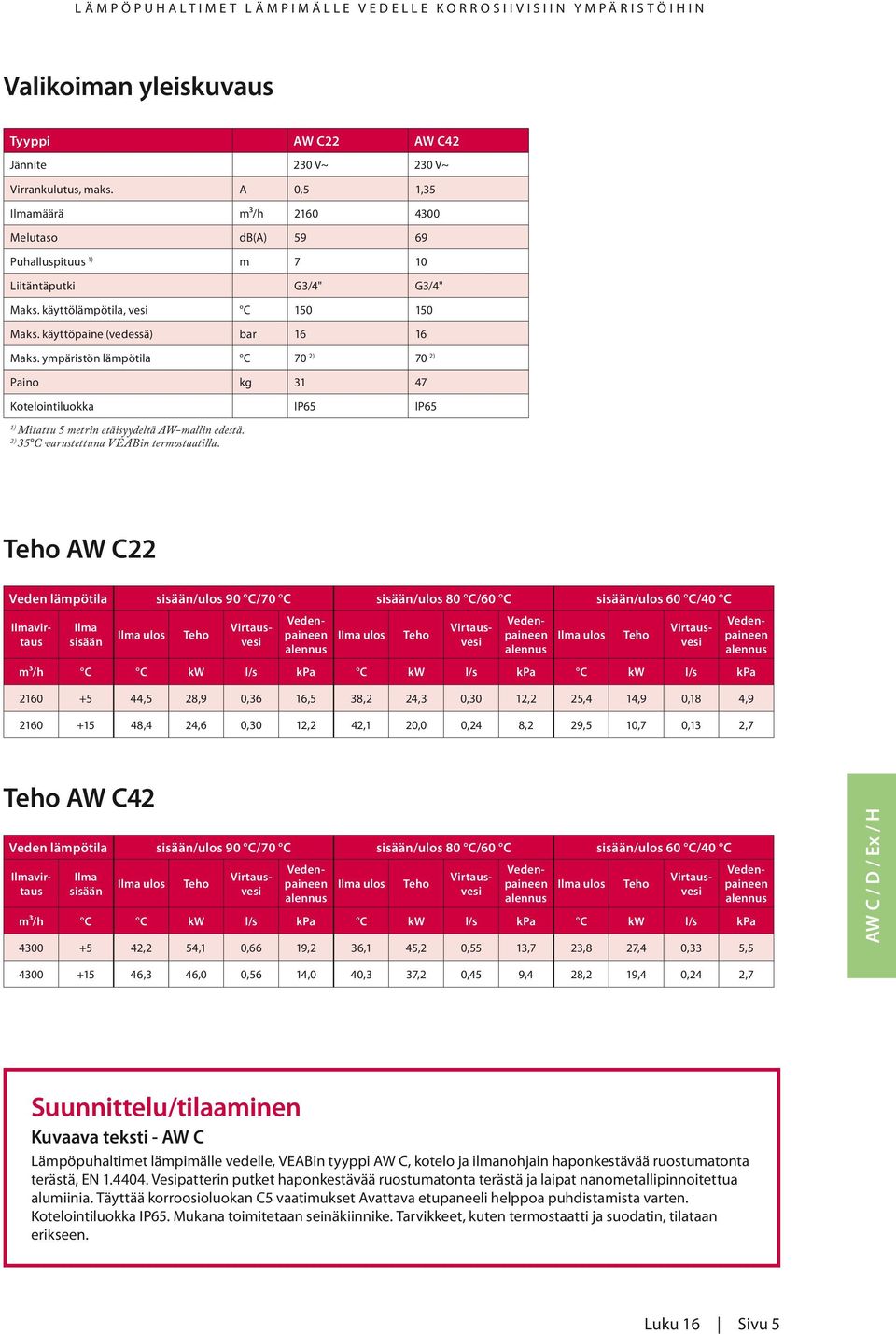

5 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE KORROSIIVISIIN YMPÄRISTÖIHIN Valikoiman yleiskuvaus Tyyppi AW C22 AW C42 Jännite 230 V~ 230 V~ Virrankulutus, maks. A 0,5 1,35 Ilmamäärä m³/h Melutaso db(a) Puhalluspituus 1) m 7 10 Liitäntäputki G3/4" G3/4" Maks. käyttölämpötila, vesi C Maks. käyttöpaine (vedessä) bar Maks. ympäristön lämpötila C 70 2) 70 2) Paino kg Kotelointiluokka IP65 IP65 1) Mitattu 5 metrin etäisyydeltä AW-mallin edestä. 2) 35 C varustettuna VEABin termostaatilla. AW C22 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,5 28,9 0,36 16,5 38,2 24,3 0,30 12,2 25,4 14,9 0,18 4, ,4 24,6 0,30 12,2 42,1 20,0 0,24 8,2 29,5 10,7 0,13 2,7 AW C42 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,2 54,1 0,66 19,2 36,1 45,2 0,55 13,7 23,8 27,4 0,33 5, ,3 46,0 0,56 14,0 40,3 37,2 0,45 9,4 28,2 19,4 0,24 2,7 Suunnittelu/tilaaminen Kuvaava teksti - AW C Lämpöpuhaltimet lämpimälle vedelle, VEABin tyyppi AW C, kotelo ja ilmanohjain haponkestävää ruostumatonta terästä, EN Vesipatterin putket haponkestävää ruostumatonta terästä ja laipat nanometallipinnoitettua alumiinia. Täyttää korroosioluokan C5 vaatimukset Avattava etupaneeli helppoa puhdistamista varten. Kotelointiluokka IP65. Mukana toimitetaan seinäkiinnike. Tarvikkeet, kuten termostaatti ja suodatin, tilataan erikseen. Luku 16 Sivu 5

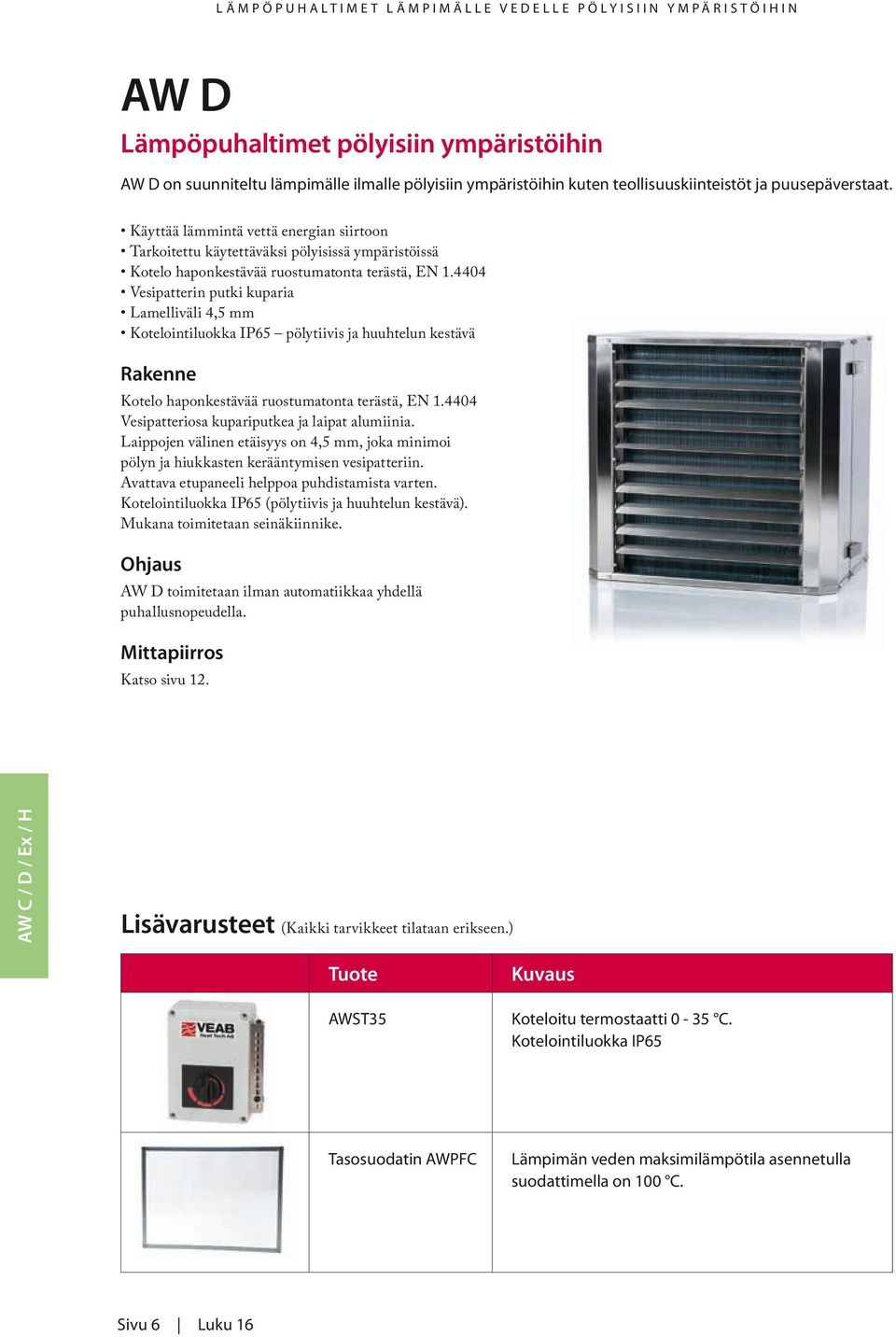

6 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE PÖLYISIIN YMPÄRISTÖIHIN AW D Lämpöpuhaltimet pölyisiin ympäristöihin AW D on suunniteltu lämpimälle ilmalle pölyisiin ympäristöihin kuten teollisuuskiinteistöt ja puusepäverstaat. Käyttää lämmintä vettä energian siirtoon Tarkoitettu käytettäväksi pölyisissä ympäristöissä Kotelo haponkestävää ruostumatonta terästä, EN Vesipatterin putki kuparia Lamelliväli 4,5 mm Kotelointiluokka IP65 pölytiivis ja huuhtelun kestävä Rakenne Kotelo haponkestävää ruostumatonta terästä, EN Vesipatteriosa kupariputkea ja laipat alumiinia. Laippojen välinen etäisyys on 4,5 mm, joka minimoi pölyn ja hiukkasten kerääntymisen vesipatteriin. Avattava etupaneeli helppoa puhdistamista varten. Kotelointiluokka IP65 (pölytiivis ja huuhtelun kestävä). Mukana toimitetaan seinäkiinnike. Ohjaus AW D toimitetaan ilman automatiikkaa yhdellä puhallusnopeudella. Mittapiirros Katso sivu 12. Lisävarusteet (Kaikki tarvikkeet tilataan erikseen.) Tuote AWST35 Kuvaus Koteloitu termostaatti 0-35 C. Kotelointiluokka IP65 Tasosuodatin AWPFC Lämpimän veden maksimilämpötila asennetulla suodattimella on 100 C. Sivu 6 Luku 16

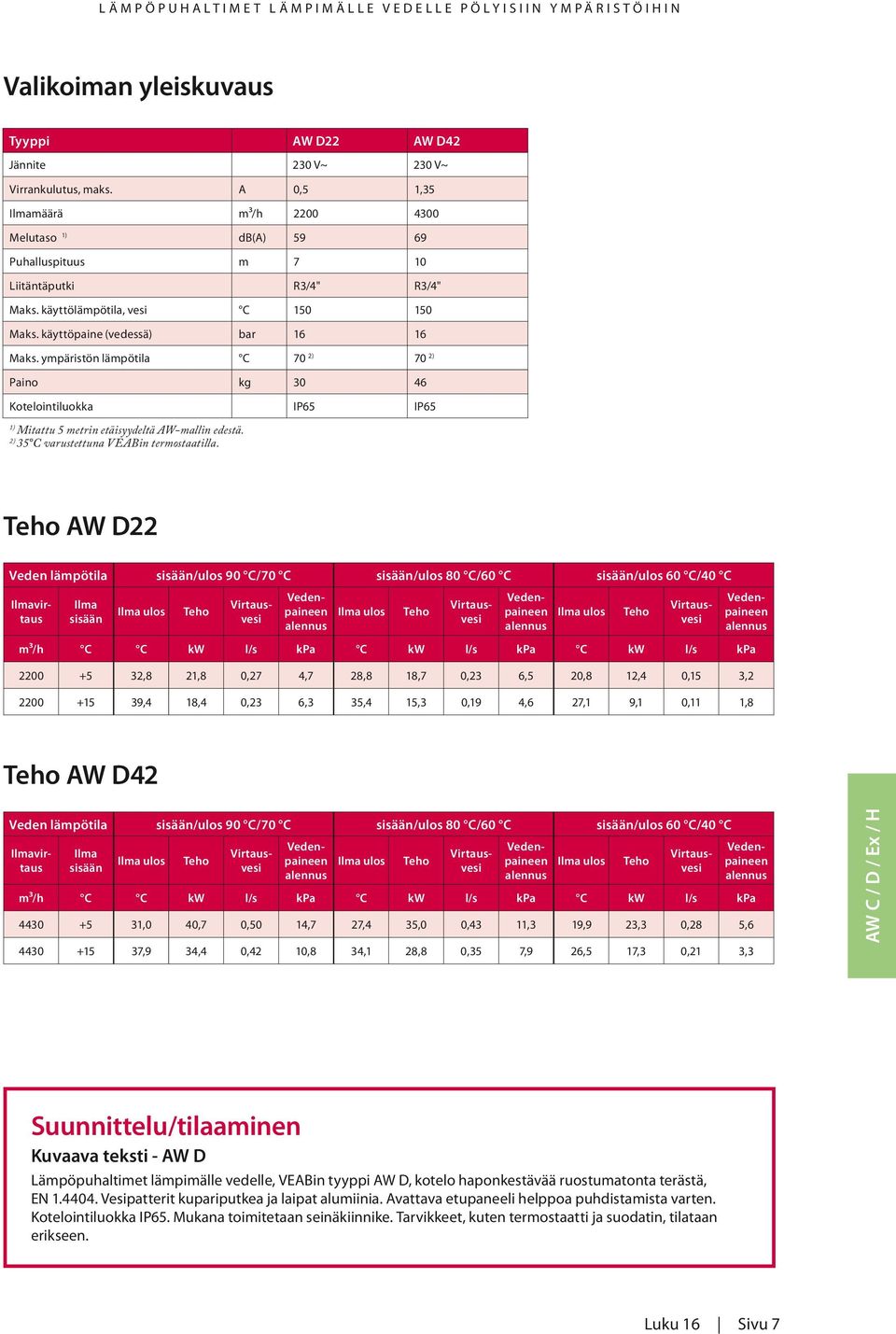

7 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE PÖLYISIIN YMPÄRISTÖIHIN Valikoiman yleiskuvaus Tyyppi AW D22 AW D42 Jännite 230 V~ 230 V~ Virrankulutus, maks. A 0,5 1,35 Ilmamäärä m³/h Melutaso 1) db(a) Puhalluspituus m 7 10 Liitäntäputki R3/4" R3/4" Maks. käyttölämpötila, vesi C Maks. käyttöpaine (vedessä) bar Maks. ympäristön lämpötila C 70 2) 70 2) Paino kg Kotelointiluokka IP65 IP65 1) Mitattu 5 metrin etäisyydeltä AW-mallin edestä. 2) 35 C varustettuna VEABin termostaatilla. AW D22 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,8 21,8 0,27 4,7 28,8 18,7 0,23 6,5 20,8 12,4 0,15 3, ,4 18,4 0,23 6,3 35,4 15,3 0,19 4,6 27,1 9,1 0,11 1,8 AW D42 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,0 40,7 0,50 14,7 27,4 35,0 0,43 11,3 19,9 23,3 0,28 5, ,9 34,4 0,42 10,8 34,1 28,8 0,35 7,9 26,5 17,3 0,21 3,3 Suunnittelu/tilaaminen Kuvaava teksti - AW D Lämpöpuhaltimet lämpimälle vedelle, VEABin tyyppi AW D, kotelo haponkestävää ruostumatonta terästä, EN Vesipatterit kupariputkea ja laipat alumiinia. Avattava etupaneeli helppoa puhdistamista varten. Kotelointiluokka IP65. Mukana toimitetaan seinäkiinnike. Tarvikkeet, kuten termostaatti ja suodatin, tilataan erikseen. Luku 16 Sivu 7

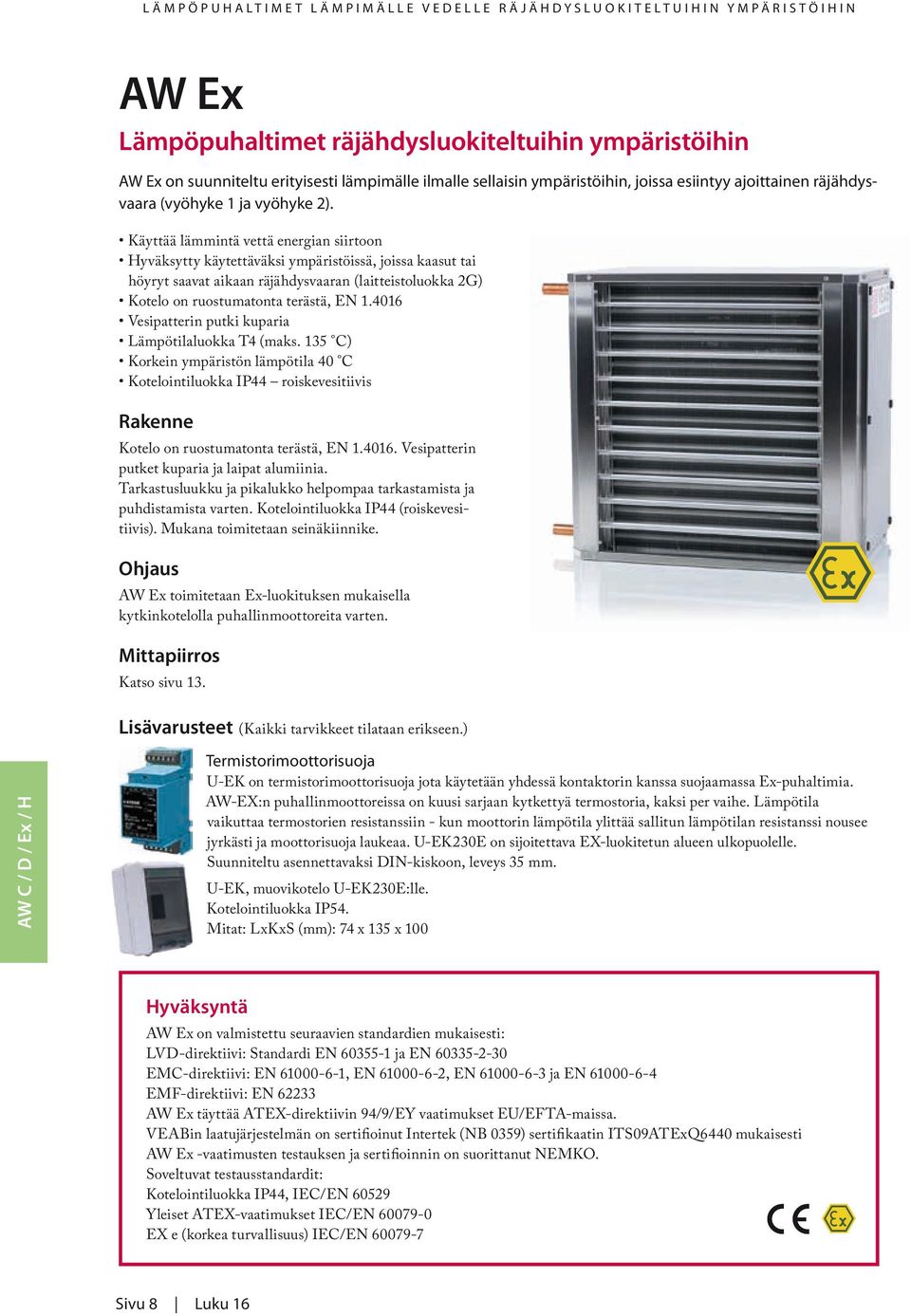

8 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE RÄJÄHDYSLUOKITELTUIHIN YMPÄRISTÖIHIN AW Ex Lämpöpuhaltimet räjähdysluokiteltuihin ympäristöihin AW Ex on suunniteltu erityisesti lämpimälle ilmalle sellaisin ympäristöihin, joissa esiintyy ajoittainen räjähdysvaara (vyöhyke 1 ja vyöhyke 2). Käyttää lämmintä vettä energian siirtoon Hyväksytty käytettäväksi ympäristöissä, joissa kaasut tai höyryt saavat aikaan räjähdysvaaran (laitteistoluokka 2G) Kotelo on ruostumatonta terästä, EN Vesipatterin putki kuparia Lämpötilaluokka T4 (maks. 135 C) Korkein ympäristön lämpötila 40 C Kotelointiluokka IP44 roiskevesitiivis Rakenne Kotelo on ruostumatonta terästä, EN Vesipatterin putket kuparia ja laipat alumiinia. Tarkastusluukku ja pikalukko helpompaa tarkastamista ja puhdistamista varten. Kotelointiluokka IP44 (roiskevesitiivis). Mukana toimitetaan seinäkiinnike. Ohjaus AW Ex toimitetaan Ex-luokituksen mukaisella kytkinkotelolla puhallinmoottoreita varten. Mittapiirros Katso sivu 13. Lisävarusteet (Kaikki tarvikkeet tilataan erikseen.) Termistorimoottorisuoja U-EK on termistorimoottorisuoja jota käytetään yhdessä kontaktorin kanssa suojaamassa Ex-puhaltimia. AW-EX:n puhallinmoottoreissa on kuusi sarjaan kytkettyä termostoria, kaksi per vaihe. Lämpötila vaikuttaa termostorien resistanssiin - kun moottorin lämpötila ylittää sallitun lämpötilan resistanssi nousee jyrkästi ja moottorisuoja laukeaa. U-EK230E on sijoitettava EX-luokitetun alueen ulkopuolelle. Suunniteltu asennettavaksi DIN-kiskoon, leveys 35 mm. U-EK, muovikotelo U-EK230E:lle. Kotelointiluokka IP54. Mitat: LxKxS (mm): 74 x 135 x 100 Hyväksyntä AW Ex on valmistettu seuraavien standardien mukaisesti: LVD-direktiivi: Standardi EN ja EN EMC-direktiivi: EN , EN , EN ja EN EMF-direktiivi: EN AW Ex täyttää ATEX-direktiivin 94/9/EY vaatimukset EU/EFTA-maissa. VEABin laatujärjestelmän on sertifioinut Intertek (NB 0359) sertifikaatin ITS09ATExQ6440 mukaisesti AW Ex -vaatimusten testauksen ja sertifioinnin on suorittanut NEMKO. Soveltuvat testausstandardit: Kotelointiluokka IP44, IEC/EN Yleiset ATEX-vaatimukset IEC/EN EX e (korkea turvallisuus) IEC/EN Sivu 8 Luku 16

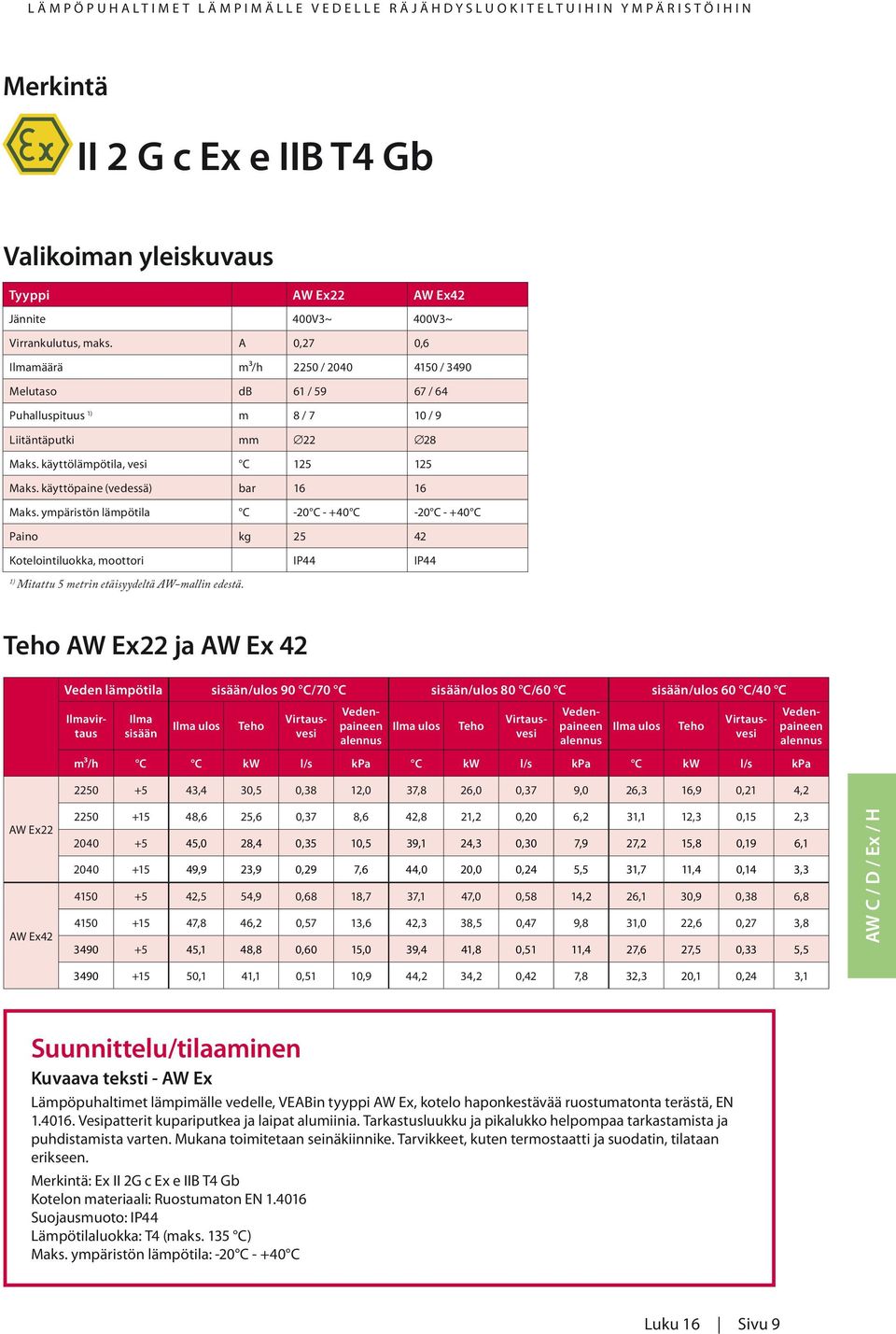

9 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE RÄJÄHDYSLUOKITELTUIHIN YMPÄRISTÖIHIN Merkintä II 2 G c Ex e IIB T4 Gb Valikoiman yleiskuvaus Tyyppi AW Ex22 AW Ex42 Jännite 400V3~ 400V3~ Virrankulutus, maks. A 0,27 0,6 Ilmamäärä m³/h 2250 / / 3490 Melutaso db 61 / / 64 Puhalluspituus 1) m 8 / 7 10 / 9 Liitäntäputki mm Maks. käyttölämpötila, vesi C Maks. käyttöpaine (vedessä) bar Maks. ympäristön lämpötila C -20 C C -20 C C Paino kg Kotelointiluokka, moottori IP44 IP44 1) Mitattu 5 metrin etäisyydeltä AW-mallin edestä. AW Ex22 ja AW Ex 42 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 60 C/40 C Ilma sisään Ilmavirtaus AW Ex22 AW Ex42 m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,4 30,5 0,38 12,0 37,8 26,0 0,37 9,0 26,3 16,9 0,21 4, ,6 25,6 0,37 8,6 42,8 21,2 0,20 6,2 31,1 12,3 0,15 2, ,0 28,4 0,35 10,5 39,1 24,3 0,30 7,9 27,2 15,8 0,19 6, ,9 23,9 0,29 7,6 44,0 20,0 0,24 5,5 31,7 11,4 0,14 3, ,5 54,9 0,68 18,7 37,1 47,0 0,58 14,2 26,1 30,9 0,38 6, ,8 46,2 0,57 13,6 42,3 38,5 0,47 9,8 31,0 22,6 0,27 3, ,1 48,8 0,60 15,0 39,4 41,8 0,51 11,4 27,6 27,5 0,33 5, ,1 41,1 0,51 10,9 44,2 34,2 0,42 7,8 32,3 20,1 0,24 3,1 Suunnittelu/tilaaminen Kuvaava teksti - AW Ex Lämpöpuhaltimet lämpimälle vedelle, VEABin tyyppi AW Ex, kotelo haponkestävää ruostumatonta terästä, EN Vesipatterit kupariputkea ja laipat alumiinia. Tarkastusluukku ja pikalukko helpompaa tarkastamista ja puhdistamista varten. Mukana toimitetaan seinäkiinnike. Tarvikkeet, kuten termostaatti ja suodatin, tilataan erikseen. Merkintä: Ex II 2G c Ex e IIB T4 Gb Kotelon materiaali: Ruostumaton EN Suojausmuoto: IP44 Lämpötilaluokka: T4 (maks. 135 C) Maks. ympäristön lämpötila: -20 C C Luku 16 Sivu 9

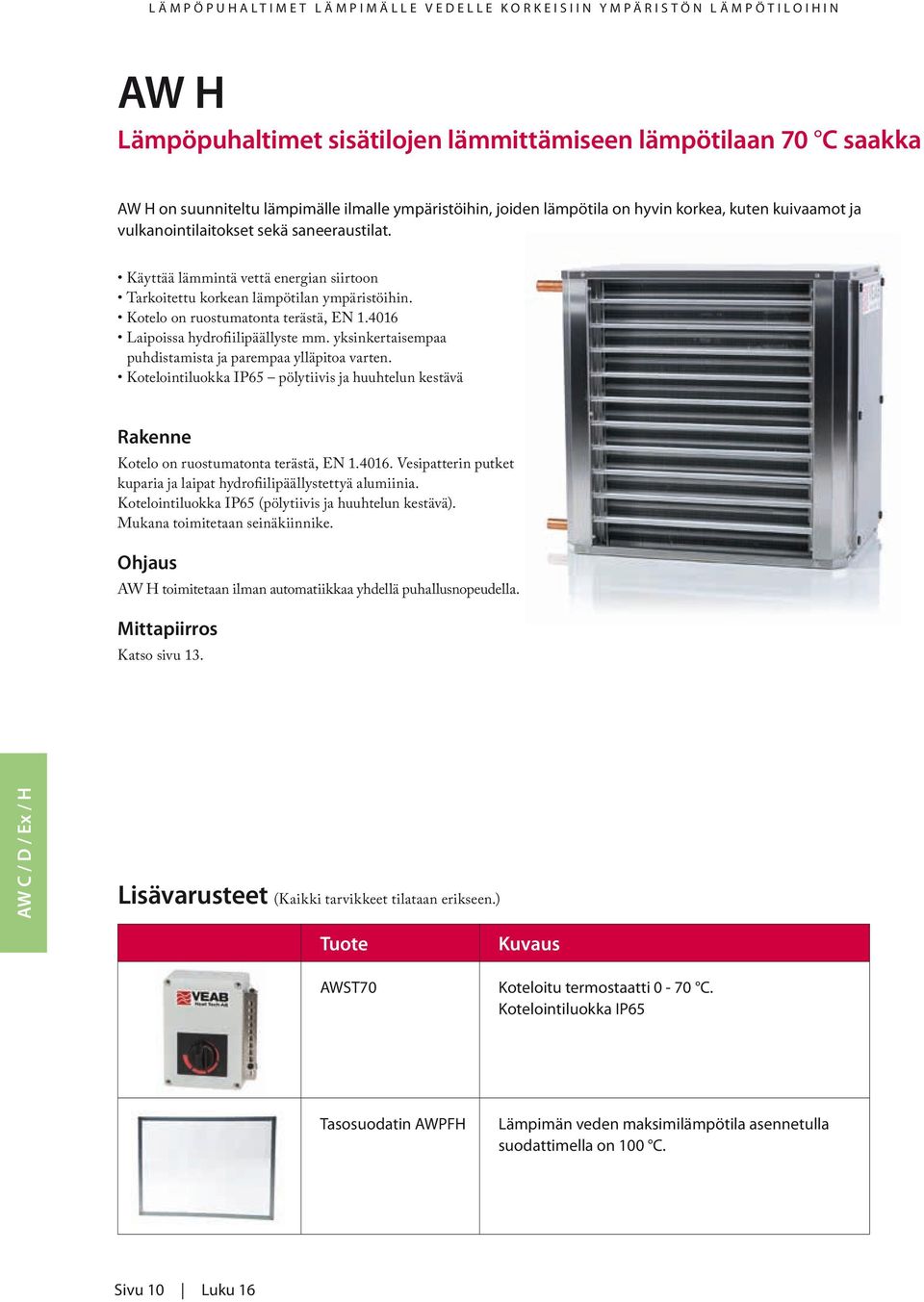

10 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE KORKEISIIN YMPÄRISTÖN LÄMPÖTILOIHIN AW H Lämpöpuhaltimet sisätilojen lämmittämiseen lämpötilaan 70 C saakka AW H on suunniteltu lämpimälle ilmalle ympäristöihin, joiden lämpötila on hyvin korkea, kuten kuivaamot ja vulkanointilaitokset sekä saneeraustilat. Käyttää lämmintä vettä energian siirtoon Tarkoitettu korkean lämpötilan ympäristöihin. Kotelo on ruostumatonta terästä, EN Laipoissa hydrofiilipäällyste mm. yksinkertaisempaa puhdistamista ja parempaa ylläpitoa varten. Kotelointiluokka IP65 pölytiivis ja huuhtelun kestävä Rakenne Kotelo on ruostumatonta terästä, EN Vesipatterin putket kuparia ja laipat hydrofiilipäällystettyä alumiinia. Kotelointiluokka IP65 (pölytiivis ja huuhtelun kestävä). Mukana toimitetaan seinäkiinnike. Ohjaus AW H toimitetaan ilman automatiikkaa yhdellä puhallusnopeudella. Mittapiirros Katso sivu 13. Lisävarusteet (Kaikki tarvikkeet tilataan erikseen.) Tuote AWST70 Kuvaus Koteloitu termostaatti 0-70 C. Kotelointiluokka IP65 Tasosuodatin AWPFH Lämpimän veden maksimilämpötila asennetulla suodattimella on 100 C. Sivu 10 Luku 16

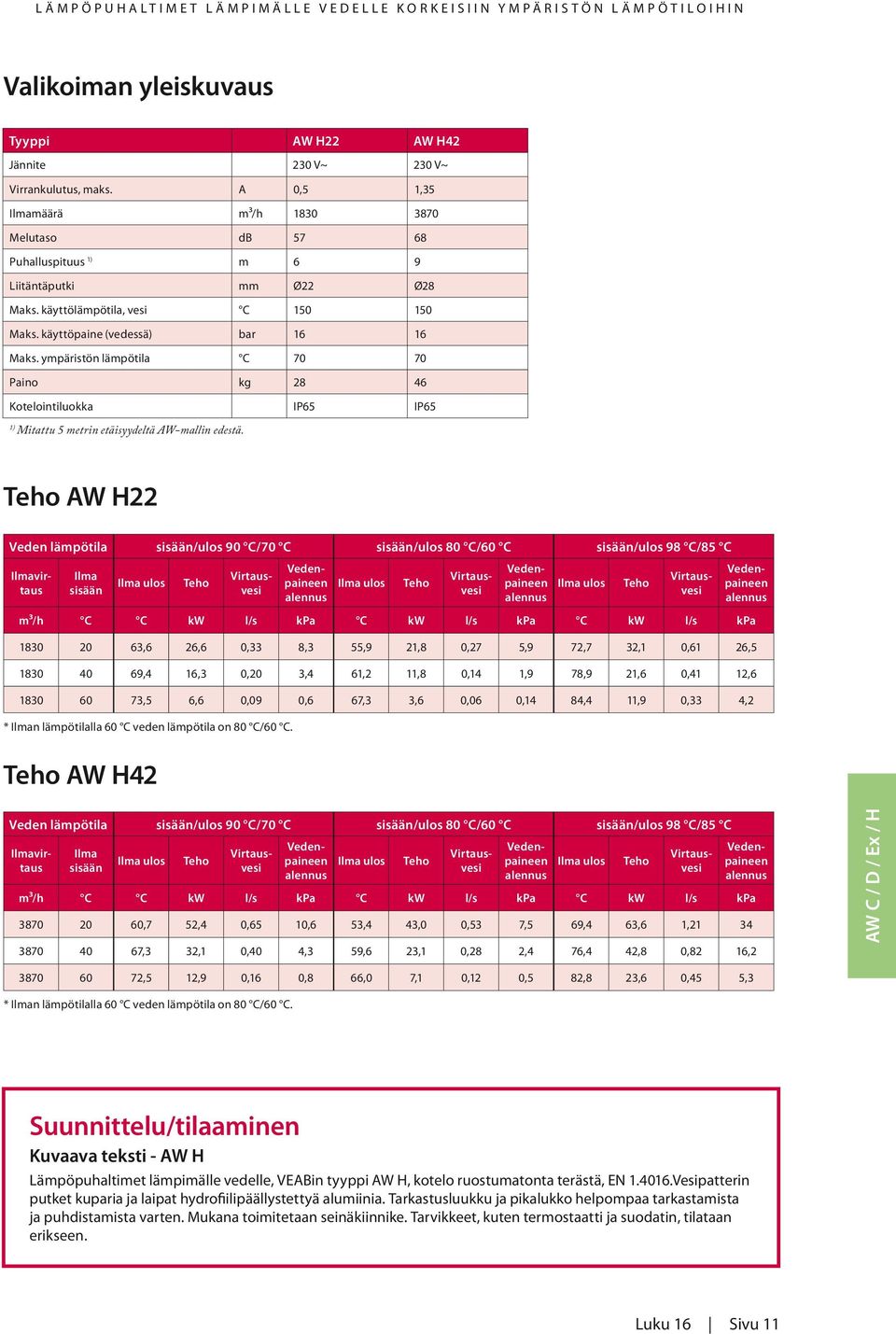

11 LÄMPÖPUHALTIMET LÄMPIMÄLLE VEDELLE KORKEISIIN YMPÄRISTÖN LÄMPÖTILOIHIN Valikoiman yleiskuvaus Tyyppi AW H22 AW H42 Jännite 230 V~ 230 V~ Virrankulutus, maks. A 0,5 1,35 Ilmamäärä m³/h Melutaso db Puhalluspituus 1) m 6 9 Liitäntäputki mm Ø22 Ø28 Maks. käyttölämpötila, vesi C Maks. käyttöpaine (vedessä) bar Maks. ympäristön lämpötila C Paino kg Kotelointiluokka IP65 IP65 1) Mitattu 5 metrin etäisyydeltä AW-mallin edestä. AW H22 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 98 C/85 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,6 26,6 0,33 8,3 55,9 21,8 0,27 5,9 72,7 32,1 0,61 26, ,4 16,3 0,20 3,4 61,2 11,8 0,14 1,9 78,9 21,6 0,41 12, ,5 6,6 0,09 0,6 67,3 3,6 0,06 0,14 84,4 11,9 0,33 4,2 * Ilman lämpötilalla 60 C veden lämpötila on 80 C/60 C. AW H42 Veden lämpötila sisään/ulos 90 C/70 C sisään/ulos 80 C/60 C sisään/ulos 98 C/85 C Ilma sisään Ilmavirtaus m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ,7 52,4 0,65 10,6 53,4 43,0 0,53 7,5 69,4 63,6 1, ,3 32,1 0,40 4,3 59,6 23,1 0,28 2,4 76,4 42,8 0,82 16, ,5 12,9 0,16 0,8 66,0 7,1 0,12 0,5 82,8 23,6 0,45 5,3 * Ilman lämpötilalla 60 C veden lämpötila on 80 C/60 C. Suunnittelu/tilaaminen Kuvaava teksti - AW H Lämpöpuhaltimet lämpimälle vedelle, VEABin tyyppi AW H, kotelo ruostumatonta terästä, EN Vesipatterin putket kuparia ja laipat hydrofiilipäällystettyä alumiinia. Tarkastusluukku ja pikalukko helpompaa tarkastamista ja puhdistamista varten. Mukana toimitetaan seinäkiinnike. Tarvikkeet, kuten termostaatti ja suodatin, tilataan erikseen. Luku 16 Sivu 11

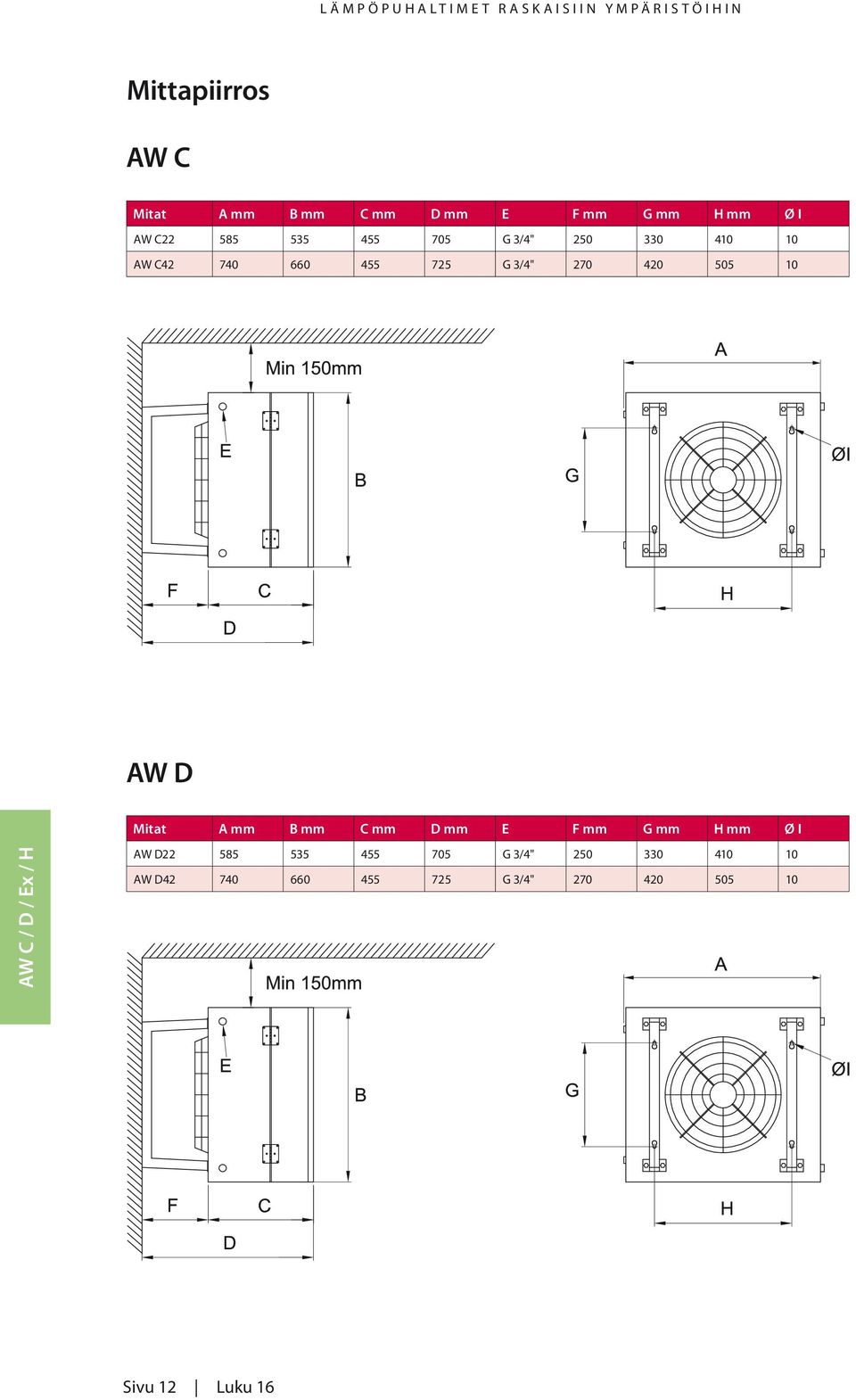

12 LÄMPÖPUHALTIMET RASKAISIIN YMPÄRISTÖIHIN Mittapiirros AW C Mitat A mm B mm C mm D mm E F mm G mm H mm Ø I AW C G 3/4" AW C G 3/4" AW D Mitat A mm B mm C mm D mm E F mm G mm H mm Ø I AW D G 3/4" AW D G 3/4" Sivu 12 Luku 16

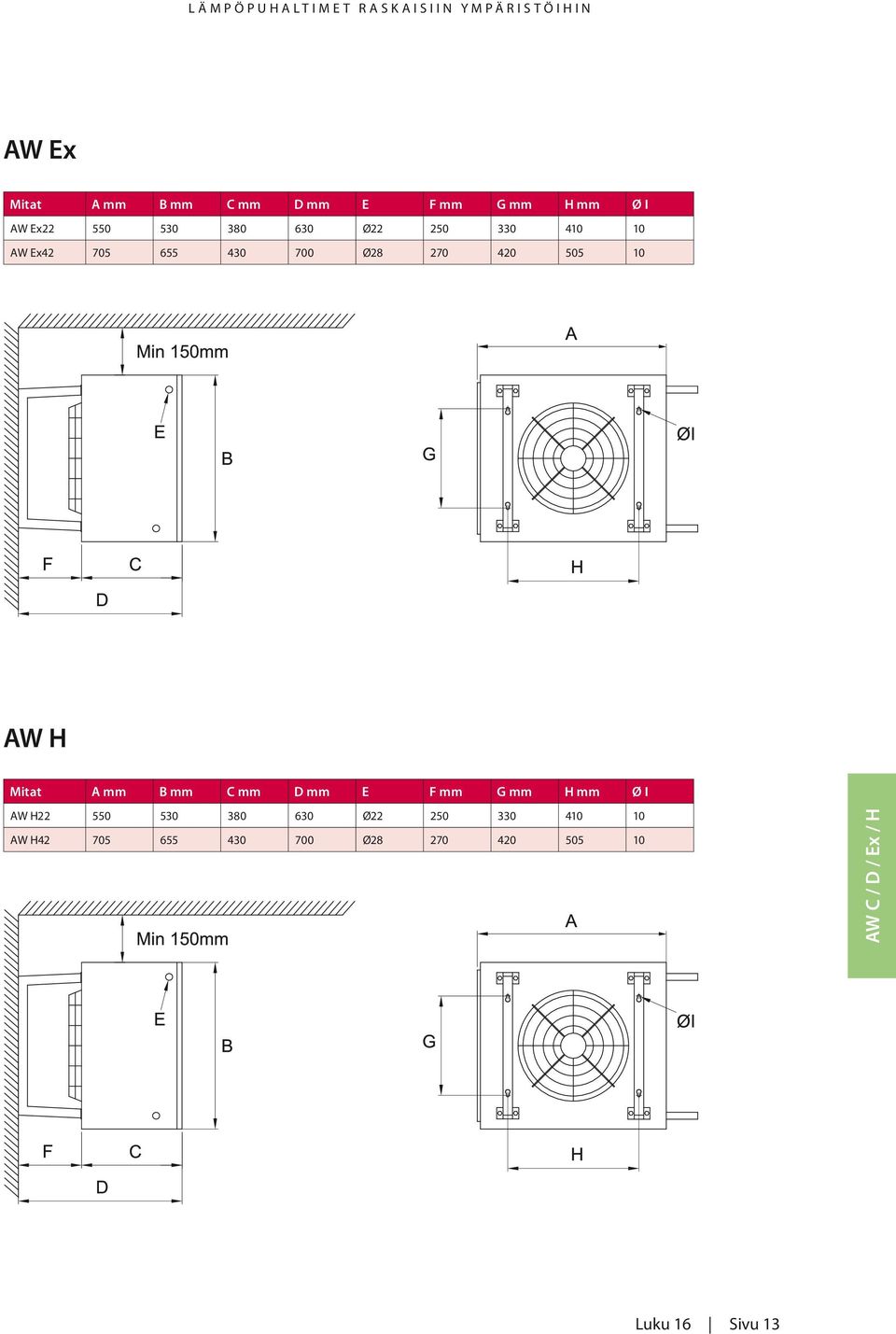

13 LÄMPÖPUHALTIMET RASKAISIIN YMPÄRISTÖIHIN AW Ex Mitat A mm B mm C mm D mm E F mm G mm H mm Ø I AW Ex Ø AW Ex Ø AW H Mitat A mm B mm C mm D mm E F mm G mm H mm Ø I AW H Ø AW H Ø Luku 16 Sivu 13

14 VEAB Heat Tech AB Puh +46(0) Faksi +46(0) Sweden
