1 Uusi virtausmittarisarja kaasujen virtausmittauksiin vaativissa teollisuussovelluksissa SCHMIDT SS Teollisuusprosessit Paineilmatekniikka Pidätämme oikeuden muutoksiin. Hantor-Mittaus Oy Tiituspohjantie 36 puh LEPPÄVESI fax (014) s-posti:

2 Ilmavirtausmittari SS ANTURI RANKKAAN TEOLLISUUSYMPÄRISTÖÖN SS virtausmittari on vaativiin teollisuuskäyttöihin soveltuva laite. Mittaria voidaan käyttää paineilman lisäksi myös muiden kaasujen mittaukseen, esim. hapen ja typen mittaukseen, erilaisissa teollisuusprosesseissa alkaen -40 o C:sta. Anturi mittaa ilman virtausnopeuden lisäksi lämpötilan +120 o C:een asti. Pienin putkikoko, johon mittari sopii, on DN25. Anturivarren maksimipituus on 1 m, vastaten mittausta halkaisijaltaan 2 m kanavassa tai pyöreässä putkessa. Perusversion painekesto on 16 bar. Anturi on saatavissa maks. 40 bar paineelle. Virtausnopeus voidaan mitata alkaen 0.2 m/s aina 220 m/s saakka. Dynamiikka-alue yksittäisellä anturilla on erinomainen. Laitteen tarkkuus on ± 3 % mittausarvosta + (0,4 % mittausalueesta; min 0.08 m/s) vakiokalibroituna ja ±1 % erikoiskalibroituna mittausarvosta + (0,4 % mittausalueesta; min 0.08 m/s) ja näin se soveltuu useimpiin teollisuuden sovelluksiin. ATEX-tilaluokka 2 voidaan valita optiona, mikäli asennustila sitä edellyttää. HELPPO ASENNUS Asennus ja upotussyvyyden säätö tehdään toimitukseen kuuluvalla säädettävällä kiristysliittimellä. Anturin mittaava osa säädetään keskelle putkea, kiristetään liitin, kytketään apujännite ja lähtöviestit ja mittaus on valmis käyttöön. Katso kuva alla. Asennusohje putkeen Asennusmitat D A = Putken ulkohalkaisija SL = Hitsausyhde E = Anturiputken asennusetäisyys AL = Kompaktimallin kannen etäisyys putkesta R = Referenssietäisyys L = Anturin pituus

3 Mittaus suoraan normikuutiometreinä Terminen SCHMIDT SS virtausmittari toimii ns. kuumalanka-anemometri-periaatteella. Paine- ja lämpötilakompensointia ei tarvita, koska mitataan virtaavan kaasun massan nopeutta. Normivirtaama saadaan mitatusta virtausnopeudesta kertomalla se putken virtauspoikkipintaalalla ja ns. profiilikertoimella. Anturielementtiä lämmitetään niin (katso kuva alla), että sen lämpötila on aina 40 astetta mitattavan kaasun lämpötilan yläpuolella. Mitattavan kaasun suurin sallittu lämpötila on +120 o C. Putkessa virtaava ilma (kaasu) jäähdyttää anturielementtiä Laite mittaa energiaa (virtaa), joka tarvitaan ylläpitämään anturin lämpötila vakiona. ANTURIRAKENTEET MITAT (mm) Perusanturin mitat ATEX (optio) rakennekuva SS EX Erillisanturi sisältäen seinäkiinnikkeen ATEX (optio) rakennekuva erillisanturista

4 SCHMIDT SS TEKNISET TIEDOT Ilmavirtausmittari SS Mittausarvot Mittausarvot W N Mitattava aine Virtausmittauksen wn alue Pienin mittausnopeus wn Normivirtausnopeus olosuhteissa: 20 C ja 1.013,25 hpa Ilma, typpi; optiona: maakaasu, biokaasu, CO2, happi ja erikoiskaasut ja seokset / 20 / 60 / 90 / 140 / 220 m/s; optiona: asiakaskohtainen mittausalue 0,1 m/s-askelin 0.2 m/s Lämpötila-alue TM C; SS EX: C Tarkkuus Tarkkuus W N Tarkkuuskalibroituna W N (optiona, vain ilmalle, typelle ja hapelle) Toistuvuus W N Vasteaika t 90 W N Lämpötilagradientti wn Lämpötilan T M mittaustarkkuus Toimintalämpötila-alue ± 3 % mittausarvosta + (0.4 % mittausalueesta; min. 0,08 m/s)* ± 1 % mittausarvosta + (0.4 % mittausalueesta; min. 0,08 m/s)* ± 1 % mittausarvosta 1 s (0-5 m/s ilmalle) < 8 K/min kun W N = 5 m/s ± 1 K ( C); ± 2 K jäljelle jäävästä mittausalueesta (kun W N > 5 m/s) Anturi C; SS EX: C Elektroniikka C Varastointilämpötila C Materiaalit Kotelo Alumiini, anodisoitu Anturiputki, kiristysliitin Ruostumaton teräs Anturipää, mittauselementti Kaapelin suojakaulus Anturikaapeli (erillismallissa) Yleistä Pt-elementti (lasipassivoitu), PPO / PA Alumiini, anodisoitu PUR vaippa, halogenivapaa, UL Aine, ympäristö ei kondensoituva (suht. kost. 95 %) Maks. paine Näyttö 16 tai 40 bar Syöttöjännite 24 V DC ± 20 % Virtatulo Analogilähtö lämpötilalle ja virtausnopeudelle AUTO U/I Pulssilähdöt Sähköinen kytkentä Maksimi johdon pituus Asennusasento Asennustoleranssi Minimityöntösyvyys Tyyppi / suojausluokka ATEX-luokitus Anturin pituus 4 x MoniväriLED, vihreä / punainen / oranssi n. 50 ma (ilman pulssilähtöä); max. 250 ma 0 10 V / 4 20 ma (oikosulkusuojattu) Jännitelähtö: > 550 Ω Virtalähtö: < 500 Ω Hystereesi: 50 Ω Taajuus Hz, optio: 1 pulssi/1 m 3, 1 pulssi/0.1 m 3 /h, 1 pulssi/0.01 m 3 /h (maks. 100 Hz) 1. Syöttöjännitteestä kytkeytyvä lähtö (ei galvaanisesti erotettu) 2. Puolijohderele (galvaanisesti erotettu); maks. 30 V / 50 ma Ylätaso : >syöttöjännite - 3 V Oikosulkuvirtarajoitin: 200 ma M12 -pistokeliitin, ruuvattava, 8-napainen Jännitelähtö: 15 m, virtaviesti/pulssilähtö: 100 m Vapaasti valittavissa, (pystysuora laskeva virtaus: alin raja mittausalueelle 2 m/s@16 bar) ± 3 virtaussuuntaan nähden 20 mm IP 65 (kotelo), IP 67 (anturi) / III tai PELV II 3G Ex na ic IIC T4 Gc Kompaktianturi: 120 / 250 / 400 / 600 mm; erikoismittaiset anturit 120 mm mm Paino n. 500 g maks. (ilman kytkentää) *) Referenssioloissa suhteessa vertailureferenssiin

5 SCHMIDT SS virtausanturi - TYYPITYS Perusanturi Mekaaninen tyyppi Mittausalue 1) ja kalibrointi Kuvaus SCHMIDT Virtausanturi SS ; Lähtö signaali 4..20mA ja 0..10V; sis. kiristysliittimen Optiot Anturin pituus 120 mm 1 Anturin pituus 250 mm 2 Anturin pituus 400 mm 3 Anturin pituus 600 mm 4 Erikoispituus s (>120 mm mm): Pituus: mm 8 Erillisversio, sis. seinäasennustelineen (pituus: mm) ja kaapeli (pituus: m 9 (max. 10 m)) Painetiivis kierreliitäntä G ½, mat. RST 1 Painetiivis kierreliitäntä R1/2 (PT), mat. RST 2 Mittausalue m/s 1 Mittausalue 0 20 m/s 2 Mittausalue 0 60 m/s 3 Mittausalue 0 90 m/s 4 Mittausalue m/s 5 Artikkelikoodi A B C D E F G H DD Mittausalue m/s 6 Erikoismittausalue (10 m/s m/s) 0,1 m/s portain:, m/s 9 Peruskalibrointi 1 Erikoiskalibrointi sis. ISOkalibrointisertifikaatin 2 Peruskalibrointi metaanille ² ) 3 Peruskalibrointi biokaasulle (60% methane, 40 % CO 2) ² ) 4 Peruskalibrointi hiilidioksidille CO 2 ² ) 5 Peruskalibrointi vedylle H 2 ² ) 6 Peruskalibrointi erikoiskaasuille ja yhdisteille² ) 9 Pulssilähtö Ylimääräinen lähtö ATEX-luokitus Suojaus rasvaton ja O 2 Ylipaine Standardi 100 Hz (= skaalan maksimi) 1 1 pulssi/1 m³ putken läpimitalle (pyöreä) mm 2 1 pulssi/0,1 m³ putken läpimitalle (pyöreä) mm 3 1 impulssi/0,01 m³ putken läpimitalle (pyöreä) mm 4 Ilman kommunikointimoduulia 1 Kommunikointimoduuli Modbus, DeviceNet, Profi- BUS (Optio: tiedusteltava erikseen) *) Ilman ATEX-hyväksyntää (SS ) 1 ATEX-hyväksytty malli (SS Ex) ² ) 2 Perussovellus 1 Rasvaton ja O 2 > 21% sovelluksiin² ) 2 Ylipaine 00 (Ilmakehänpaine) (16 bar ylipaine) Ylipaine (40 bar ylipaineeseen asti) ² 1 Laske oikea mittausalue sivulla olevalla virtauslaskentataulukolla. ² Ei saatavilla erikoispituuden kanssa

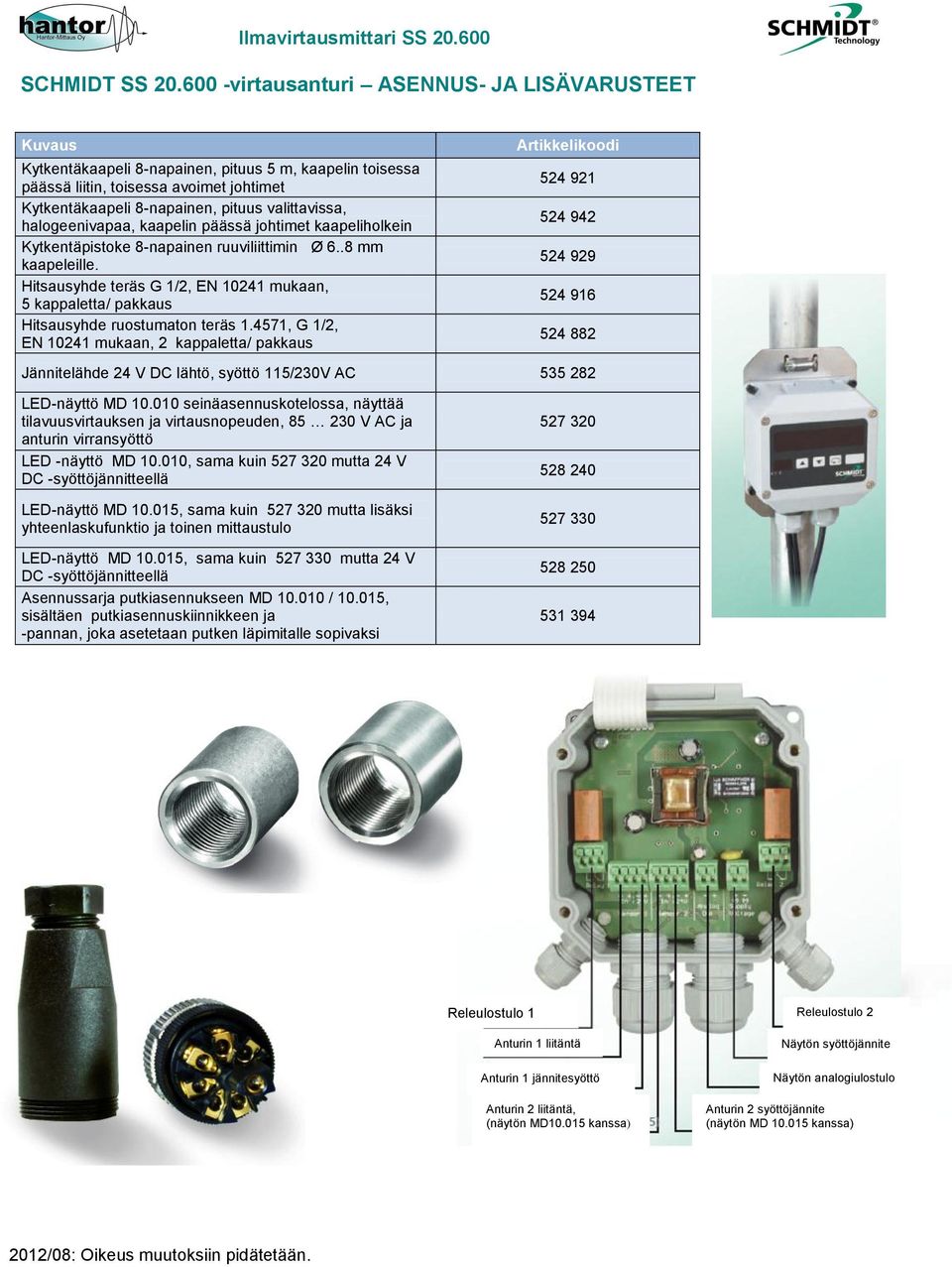

6 SCHMIDT SS virtausanturi ASENNUS- JA LISÄVARUSTEET Kuvaus Kytkentäkaapeli 8-napainen, pituus 5 m, kaapelin toisessa päässä liitin, toisessa avoimet johtimet Kytkentäkaapeli 8-napainen, pituus valittavissa, halogeenivapaa, kaapelin päässä johtimet kaapeliholkein Kytkentäpistoke 8-napainen ruuviliittimin Ø 6..8 mm kaapeleille. Hitsausyhde teräs G 1/2, EN mukaan, 5 kappaletta/ pakkaus Hitsausyhde ruostumaton teräs , G 1/2, EN mukaan, 2 kappaletta/ pakkaus Artikkelikoodi Jännitelähde 24 V DC lähtö, syöttö 115/230V AC LED-näyttö MD seinäasennuskotelossa, näyttää tilavuusvirtauksen ja virtausnopeuden, V AC ja anturin virransyöttö LED -näyttö MD , sama kuin mutta 24 V DC -syöttöjännitteellä LED-näyttö MD , sama kuin mutta lisäksi yhteenlaskufunktio ja toinen mittaustulo LED-näyttö MD , sama kuin mutta 24 V DC -syöttöjännitteellä Asennussarja putkiasennukseen MD / , sisältäen putkiasennuskiinnikkeen ja -pannan, joka asetetaan putken läpimitalle sopivaksi Releulostulo 1 Anturin 1 liitäntä Anturin 1 jännitesyöttö Anturin 2 liitäntä, (näytön MD kanssa) Releulostulo 2 Näytön syöttöjännite Näytön analogiulostulo Anturin 2 syöttöjännite (näytön MD kanssa) 2012/08: Oikeus muutoksiin pidätetään.
