1 SENTRONIC D -propot Digitaalisesti toimiva 3-tie proportionaaliventtiili Ohjaus ja takaisinkytkentä digitaaliviestillä Venttiiliin integroitu näyttö ja näppäimet Suoratoiminen Dynaaminen ja nopea toiminta Runkomateriaali alumiiniseosta, sisäosat polyasetaalia (POM), tiivisteet nitriiliä (NBR) ja vitonia (FPM) Kuivalle tai sumuvoidellulle ilmalle ja neutraaleille kaasuille, suodatusaste 50 µm. SENTRONIC D Nimellisaukko DN4 DN8 Liitännät R/G/NPT 1/8,1/4" 1/4", 3/8 Läpivirtaus (l/min) 6 bar paineella K v (Nm 3 /h) 0,25 0,7 COM Venttiilin mukana toimitetaan tavallisella PC:llä käytettävä DaSohjelma. Ohjelman avulla voidaan käytön aikana säätää venttiilin optimaalista toimintaa sekä tarkastaa ja asettaa asetus- ja mittausarvojen tilat. Tiedot saadaan myös diagnostiikkaa ja huoltoa varten. Ulostulopainetta voidaan säätää myös integroidun näytön ja toimintonäppäinten kautta. W A X A D D Y TEKNISET TIEDOT Ympäristön / väliaineen lämpötila 0 ºC +50 ºC / 0 ºC +60 ºC Maksimi käyttöpaine 6 13 bar Suojausluokka IP65 Eristysluokka H Sähköliitäntä 5-pin M12 liitin (lisävaruste) Jännite Tasavirta 24 V ±10% Tasavirran aaltoisuus max 10% Teho / Virta DN4: 21 W / 850 ma DN8: 40 W / 1650 ma Asetusviesti 0-10 V (impedanssi 100 kω), 0-20 ma (impedanssi 250 Ω), 4-20 ma (impedanssi 250 Ω) Minimi asetus (sulkutoiminnolla) 0-10 V: 100 mv 0-20 ma: 0,2 ma 4-20 ma: 4,2 ma Hystereesi <1% alueesta Lineaarisuus <0,5% alueesta Toistettavuus <0,5% alueesta Minimi ulostulopaine 1% alueesta Sitek-Palvelu Oy Laukaantie Jyväskylä Puh. (014) Fax (014) Hatanpäänvaltatie 34 A Tampere Puh. (03) Fax (03) sitek@sitek.fi

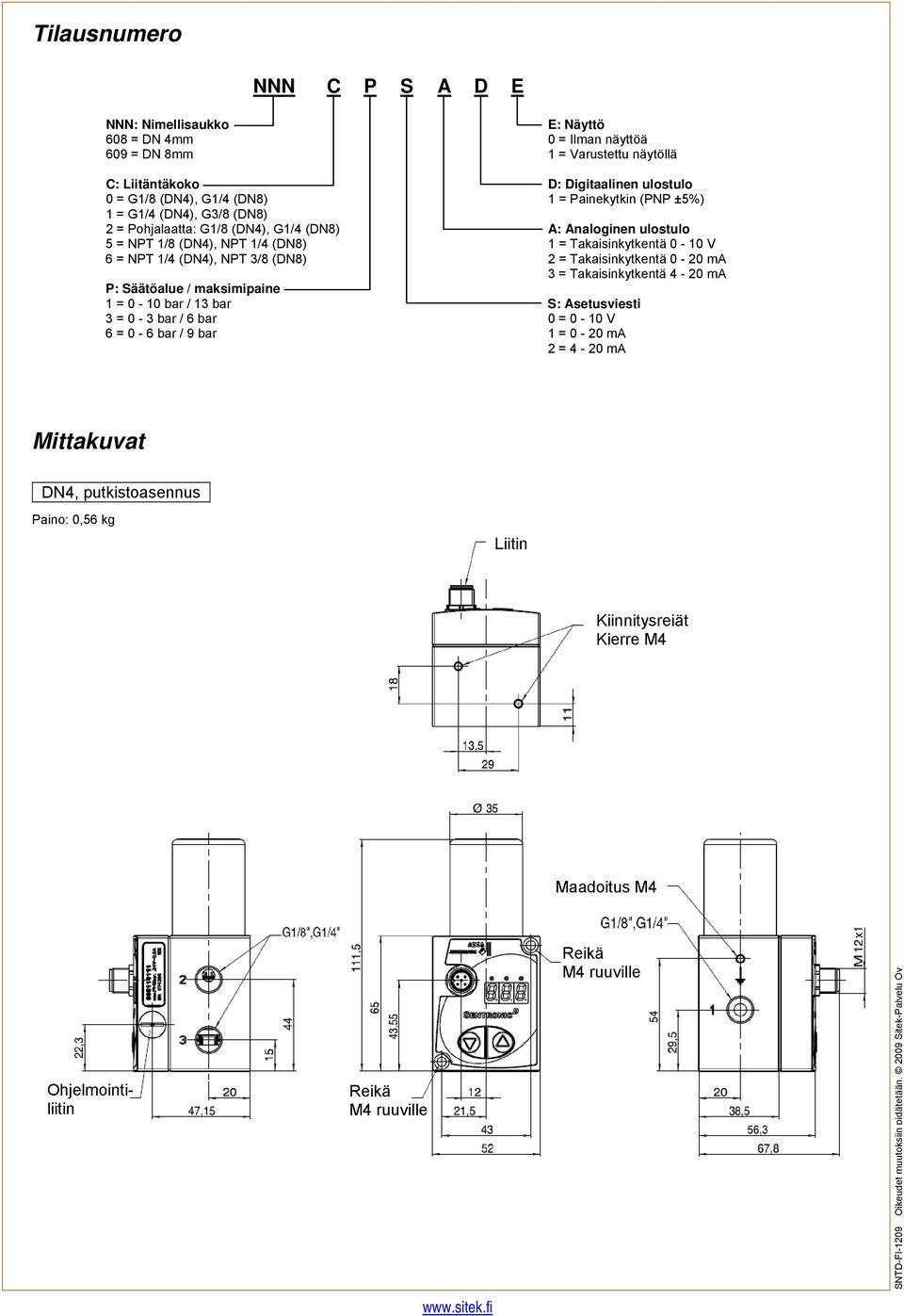

2 Tilausnumero NNN C P S A D E NNN: Nimellisaukko E: Näyttö 608 = DN 4mm 0 = Ilman näyttöä 609 = DN 8mm 1 = Varustettu näytöllä C: Liitäntäkoko D: Digitaalinen ulostulo 0 = G1/8 (DN4), G1/4 (DN8) 1 = Painekytkin (PNP ±5%) 1 = G1/4 (DN4), G3/8 (DN8) 2 = Pohjalaatta: G1/8 (DN4), G1/4 (DN8) A: Analoginen ulostulo 5 = NPT 1/8 (DN4), NPT 1/4 (DN8) 1 = Takaisinkytkentä 0-10 V 6 = NPT 1/4 (DN4), NPT 3/8 (DN8) 2 = Takaisinkytkentä 0-20 ma 3 = Takaisinkytkentä 4-20 ma P: Säätöalue / maksimipaine 1 = 0-10 bar / 13 bar S: Asetusviesti 3 = 0-3 bar / 6 bar 0 = 0-10 V 6 = 0-6 bar / 9 bar 1 = 0-20 ma 2 = 4-20 ma Mittakuvat..DN4, putkistoasennus.. Paino: 0,56 kg Kiinnitysreiät Kierre M4

3 ..DN8, putkistoasennus.. Paino: 1,13 kg Kiinnitysreiät Kierre M4..DN4, pohjalaatta-asennus.. Paino: 0,56 kg G1/8

4 ..DN4 pohjalaatta....dn8 pohjalaatta-asennus.. Paino: 1,13 kg

5 ..DN8 pohjalaatta.. LIITTIMEN KYTKENTÄ Pinni Kuvaus 5-johtiminen kaapeli 6-johtiminen kaapeli (2m) (2m, 10m) 1 24V jännitesyöttö Ruskea Ruskea 2 Analoginen asetus Valkoinen Valkoinen 3 Syötön maadoitus Sininen Vihreä Analoginen maadoitus * Keltainen 4 Analoginen ulostulo Musta Vaaleanpunainen 5 Digitaalinen ulostulo Harmaa Harmaa Runko EMC-suoja Vaippa Vaippa * 6-johtimista erillisellä analogisella maadoituksella varustettua kaapelia käytetään yli 2m pituuksilla estämään asetusviestin jännitteen laskua.
