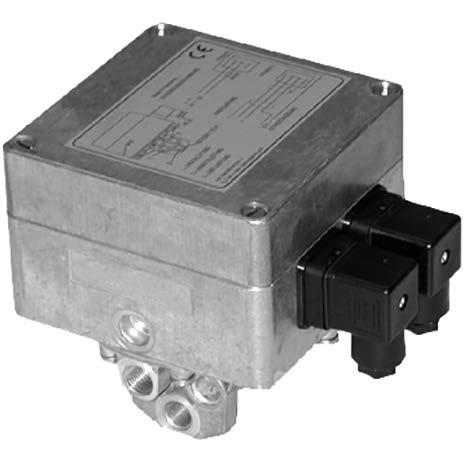

1 Paineensäätöventtiilit E/P-paineensäätöventtiilit Sarja EV07 Luetteloesite

2 2 Paineensäätöventtiilit E/P-paineensäätöventtiilit Sarja EV07 Qn= 800 l/min Paineilmaliitäntä lähtö: G 1/4 Sähk. liitäntä: Pistoke, EN , muoto A Signaaliliitäntä: Tulo ja lähtö, Pistoke, EN , muoto A Esiohjausventtiilit Tarvikkeet Äänenvaimentimet, Sarja SI1 Sintrattu pronssi 7

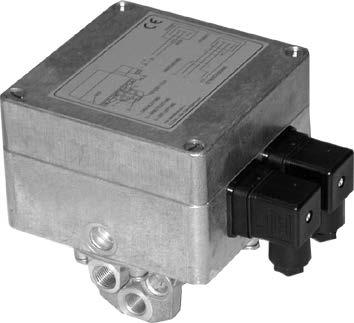

3 Paineensäätöventtiilit E/P-paineensäätöventtiilit Qn= 800 l/min Paineilmaliitäntä lähtö: G 1/4 Sähk. liitäntä: Pistoke, EN , muoto A Signaaliliitäntä: Tulo ja lähtö, Pistoke, EN , muoto A Esiohjausventtiilit Malli Istukkaventtiili Ohjaus Analoginen Sertifikaatti CE-vaatimuksenmukaisuusvakuutus Ympäristölämpötila min./maks. +5 C / +50 C Keskilämpötila min./maks. +5 C / +50 C Keski Paineilma Hiukkaskoko maks. 50 µm Paineilman maksimaalinen öljypitoisuus 0,1 mg/m³ P561_028 Qn 800 l/min Asennusasento Pystysuora Käyttöpaine Ks. alla oleva taulukko Hystereesi 0,04 bar Käyttöjännite DC 24 V Jännitetoleranssi DC -20% / +20% Sallittu yliaaltoisuus 5% Maksimaalinen virranotto 0,2 ma Suojausluokka IP54 Paineilmaliitäntä tulo G 1/4 Paineilmaliitäntälähtö G 1/4 Ilmauksen paineilmaliitäntä G 1/4 Paino 2 kg Materiaalit: Pesä Tiiviste Alumiinipainevalu Akryylinitriili-butadieeni-kautsukki Nimellisläpivirtaama Qn käyttöpaineen ollessa 7 bar, sekundääripaineen ollessa 6 bar ja Δp = 0,2 bar Teknisiä huomautuksia Minimaalista ohjauspainetta ei saa alittaa, koska se voi aiheuttaa muuten virhekytkentöjä ja mahdollisesti venttiilin toimintahäiriön! Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään C. Paineilman öljypitoisuuden on pysyttävä koko eliniän ajan samana. Vain AVENTICS in hyväksymiä öljyjä saa käyttää, ks. luku Tekniset tiedot. Kotelointiluokka saavutetaan vain, mikäli pistoke on asennettu asianmukaisella tavalla. Tarkempia tietoja on käyttöohjeessa. Käyttöpaine Max. Paineensäätöalue min./maks. Tavoitearvon tulo Nykyarvon lähtö Huom. Materiaalinumero [bar] [bar] 8 0,1 / ma 0-20 ma ,1 / ma 4-20 ma ,1 / V - - 1) ,1 / ma 4-20 ma ,15 / ma 4-20 ma ) Lähtö 10V vakio yhdelle asetusarvopotentiometrille. Käyttöpaine min. = 0,5 baaria + maks. tarvittava sekundääripaine Lähdön tunnisteviivan 0-piste ja -alue ovat säädettävissä. Esiohjatun laitteen suositusalue on 0,1...6 bar.

4 4 Paineensäätöventtiilit E/P-paineensäätöventtiilit Qn= 800 l/min Paineilmaliitäntä lähtö: G 1/4 Sähk. liitäntä: Pistoke, EN , muoto A Signaaliliitäntä: Tulo ja lähtö, Pistoke, EN , muoto A Esiohjausventtiilit Mitat M ) 85 50,5 17, ) , , ,5 ) 4) 5) 1) Kiinnityskierre 2) PG 9 ) Kierreliitännät 1 - = G1/4 ISO 228/1:2000 4) Pistoke 1 5) Pistoke 2 D561_010

5 Paineensäätöventtiilit E/P-paineensäätöventtiilit 5 Qn= 800 l/min Paineilmaliitäntä lähtö: G 1/4 Sähk. liitäntä: Pistoke, EN , muoto A Signaaliliitäntä: Tulo ja lähtö, Pistoke, EN , muoto A Esiohjausventtiilit Kaaviomerkki a) tavoitearvon tulo b) nykyarvon lähtö E/P-paineensäätöventtiili ohjaa painetta analogisen sähköisen tavoitearvon mukaisesti. Sisäänrakennettu elektroniikka vertaa tavoitearvoa työskentelyjohdon paineeseen (nykyarvo). Säädin luo sähköisiä säätösignaaleja, jotka tuulettavat tai ilmaavat releventtiilin ohjaustilaa Z kahden pilottiventtiilin (M1, M2) kautta niin kauan, että työskentelyjohdossa saavutetaan oikea paine. 1) Käyttöpaine 2) Käyttöpaine ) Ilmaus D561_020 Fig. 1, Nykyarvon tulolla varustetun virran ohjauksen tunnusmerkintä ja pistokejärjestys [bar] ) { 0 V + 24 V DC 4) M 0,5 A 1 2 A) ) ) { { 0 V 0/ ma 0/ ma 0 V 1 2 B) [ma] D561_01 1) Käyttöjännite 2) Jännitteen ohjaus (taakka 100 Ω, max. 50 ma). Jännitteen ohjauksen (+) Ja (-) -liitännän potentiaalin täytyy olla 0-12 V (pistoke 1 kontakti 1) ) Nykyarvon lähtö (kytkettyjen laitteiden suurin kokonaisvastus < 00 Ω) Nykyarvo mitataan pistokkeen 2, kontaktin ja pistokkeen 1, kontaktin 1 väliltä. Nykyarvo on hetkellisesti oikosulkuvarma 4) Käyttöjännite täytyy turvata ulkopuolisella varokkeella M 0,5 A EMV:n turvaamiseksi pistoke 2 tulee liittää maadoitetun kaapelin kautta. A) Pistoke 1 B) Pistoke 2

6 6 Paineensäätöventtiilit E/P-paineensäätöventtiilit Qn= 800 l/min Paineilmaliitäntä lähtö: G 1/4 Sähk. liitäntä: Pistoke, EN , muoto A Signaaliliitäntä: Tulo ja lähtö, Pistoke, EN , muoto A Esiohjausventtiilit Fig. 2, Nykyarvon tulolla varustetun jännitteen ohjauksen tunnusmerkintä ja pistokejärjestys 1) Käyttöjännite 2) Jännitteen ohjaus ) Käyttöjännite täytyy turvata ulkopuolisella varokkeella M 0,5 A EMV:n turvaamiseksi pistoke 2 tulee liittää maadoitetun kaapelin kautta. A) Pistoke 1 B) Pistoke 2 D561_040 Fig., Tunnusmerkintä ja pistokejärjestys potentiometrin ohjaukselle, jossa ei ole nykyarvon tuloa 1) Käyttöjännite 2) Potentiometriohjaus (0-2 kω (min.), 0-10 kω (max.)) ) Käyttöjännite täytyy turvata ulkopuolisella varokkeella M 0,5 A EMV:n turvaamiseksi pistoke 2 tulee liittää maadoitetun kaapelin kautta A) Pistoke 1 B) Pistoke 2 D561_050

7 Paineensäätöventtiilit E/P-paineensäätöventtiilit Sarja EV07 Tarvikkeet 7 Äänenvaimentimet, Sarja SI1 Sintrattu pronssi Käyttöpaine min./max. Ympäristölämpötila min./maks. Keski 0 bar / 10 bar -25 C / +80 C Paineilma Materiaalit: Äänenvaimentimet Kierre Sintrattu pronssi Messinki P100_060 Paineilmaliitäntä Äänenpaine Qn Tilausmäärä Paino Materiaalinumero [db] [l/min] [Kpl] [kg] G 1/ , Mitat D100_061 Materiaalinumero Liitäntä G SW Ø D L1 L G 1/4 17 8, Äänenpainetaso mitattuna 6 baarin paineella 1 metrin etäisyydeltä
