1 KEIJUPUISTO Jari Palonen Aalto yliopiston Insinööritieteiden korkeakoulu, Energiatekniikan laitos, LVI-tekniikka

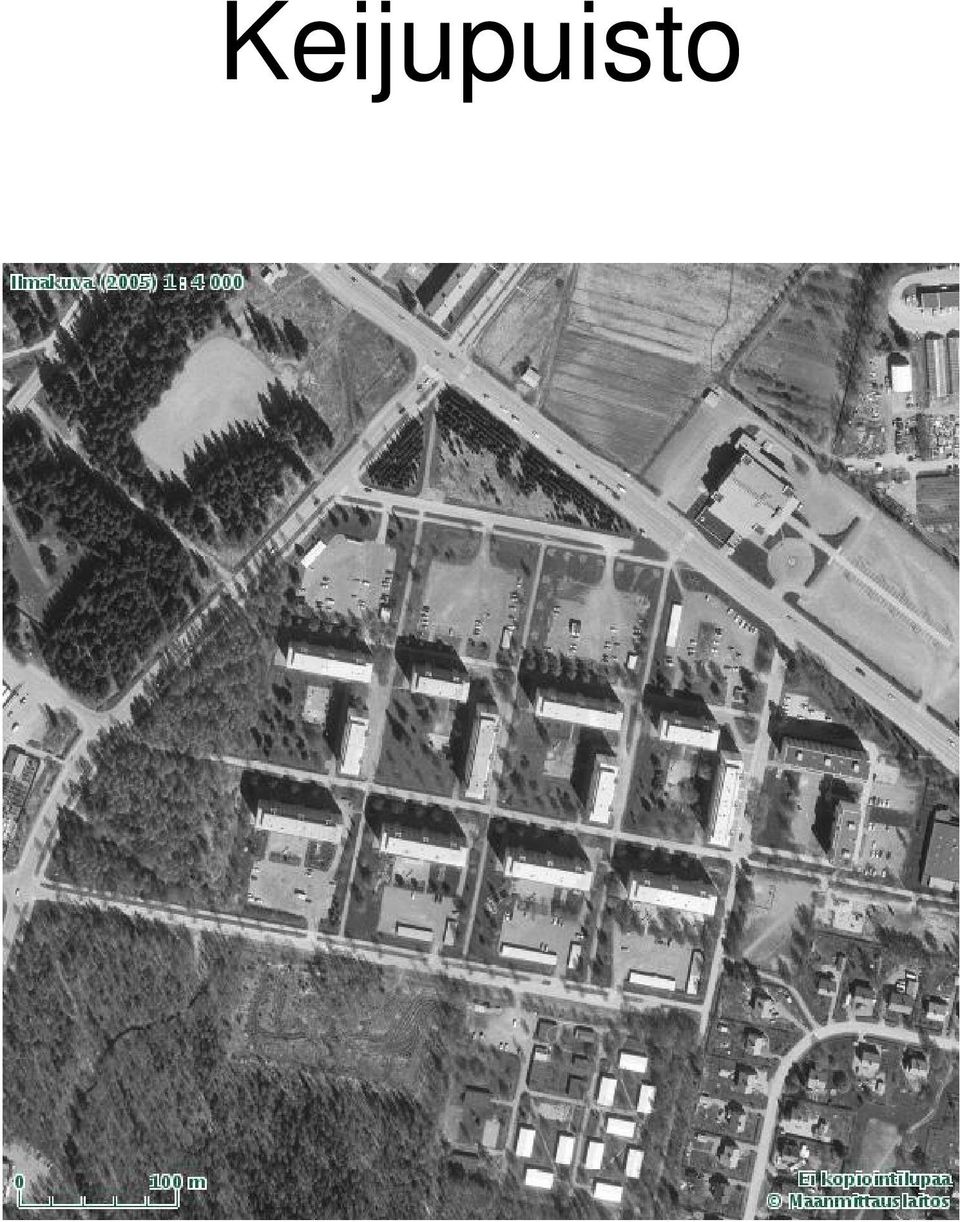

2 Keijupuisto

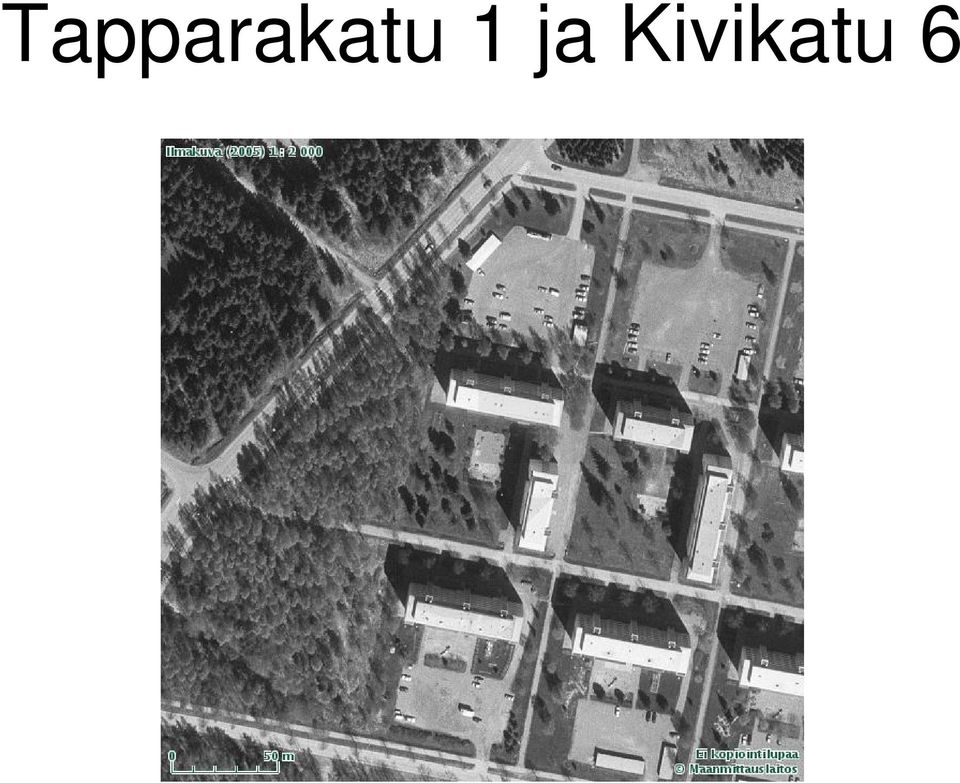

3 Tapparakatu 1 ja Kivikatu 6

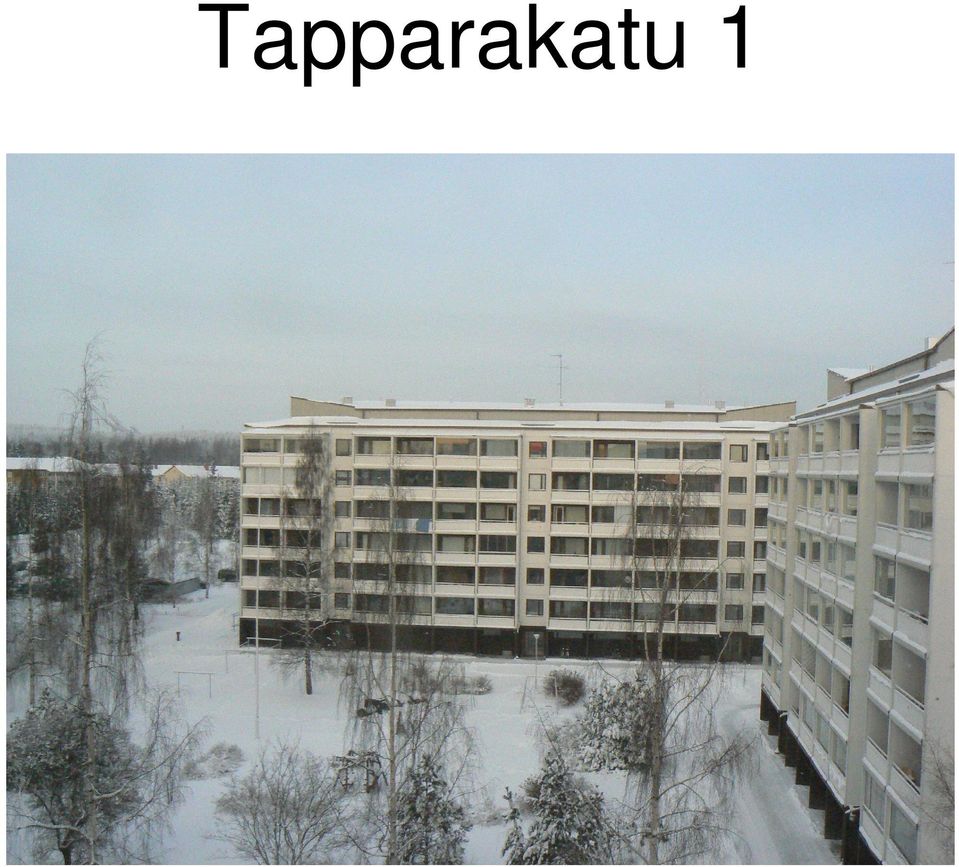

4 Tapparakatu 1

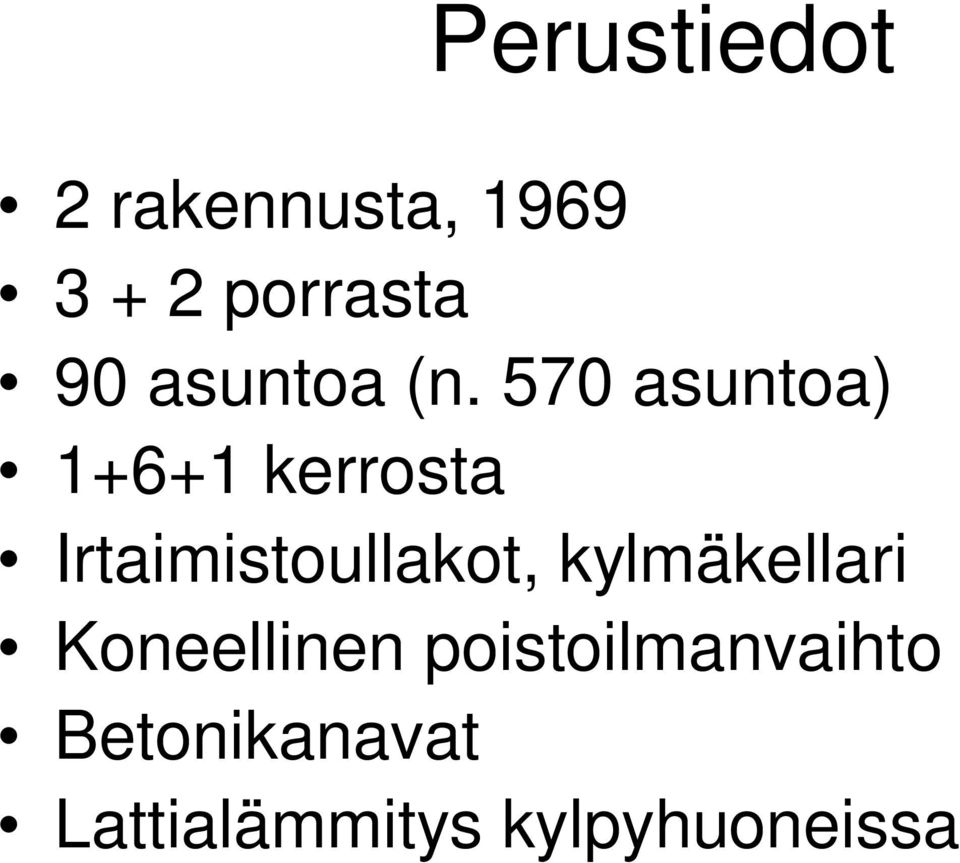

5 Perustiedot 2 rakennusta, porrasta 90 asuntoa (n. 570 asuntoa) kerrosta Irtaimistoullakot, kylmäkellari Koneellinen poistoilmanvaihto Betonikanavat Lattialämmitys kylpyhuoneissa

6 Perustiedot Lämmönkulutus 42 kwh/m 3 Veden kulutus 142 l,as/vrk Kiinteistösähkö 4 kwh/m 3 Peruskunnossa Saunaosasto remontoitu ja varustetu ilman vaihtokoneella (LTO)

7 ILMANVAIHDON TILA Ei liesikupuja (yleensä) Korvausilman saanti (asunnon alipaine jopa yli 20 Pa) Siirtoilmareitit (oviraot) puuttuvat Postiluukuista korvausilmaa Poistoilmaventtiilit likaisia, tukossa, kiinni Vaatehuoneissa liian hyvä ilmanvaihto

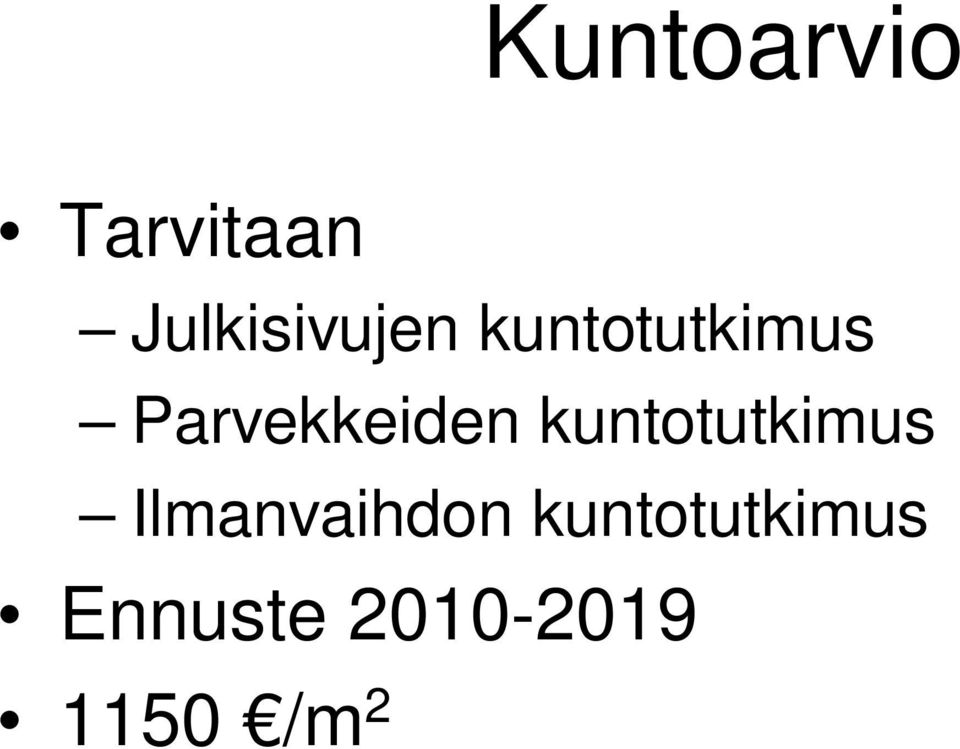

8 Kuntoarvio Tarvitaan Julkisivujen kuntotutkimus Parvekkeiden kuntotutkimus Ilmanvaihdon kuntotutkimus Ennuste /m 2

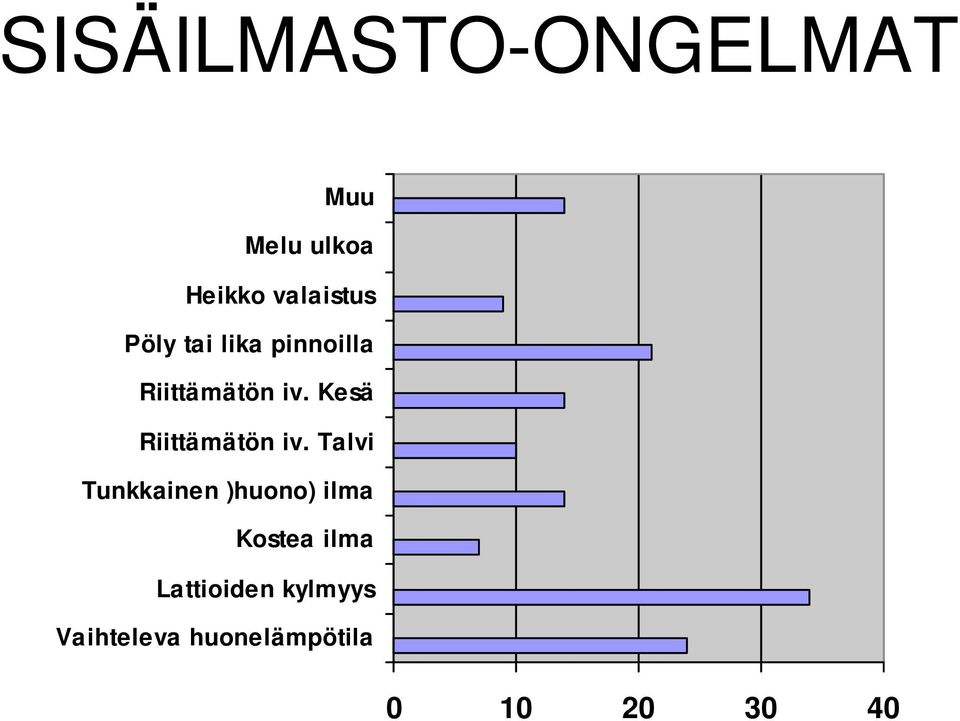

9 SISÄILMASTO-ONGELMAT Muu Melu ulkoa Heikko valaistus Pöly tai lika pinnoilla Riittämätön iv. Kesä Riittämätön iv. Talvi Tunkkainen )huono) ilma Kostea ilma Lattioiden kylmyys Vaihteleva huonelämpötila

10 VERTAILUT VERTAILUAINEISTONA 115 KIMU- PROJEKTIN ASUNTOA MATINKYLÄSTÄ, MAUNULASTA JA KEIJUPUISTOSSA

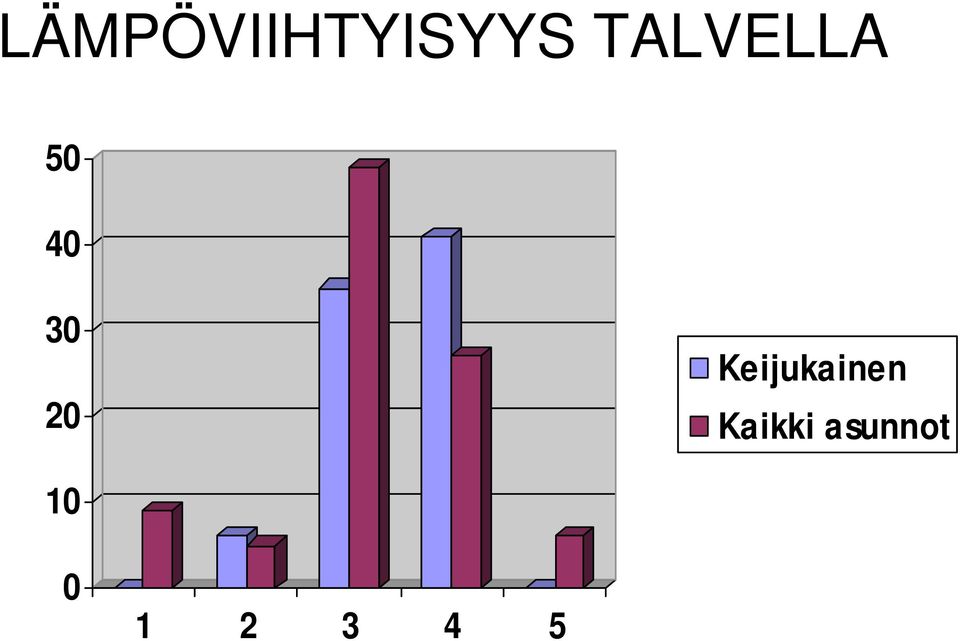

11 LÄMPÖVIIHTYISYYS TALVELLA Keijukainen Kaikki asunnot

12 LÄMPÖVIIHTYISYYS KESÄLLÄ Keijukainen Kaikki asunnot

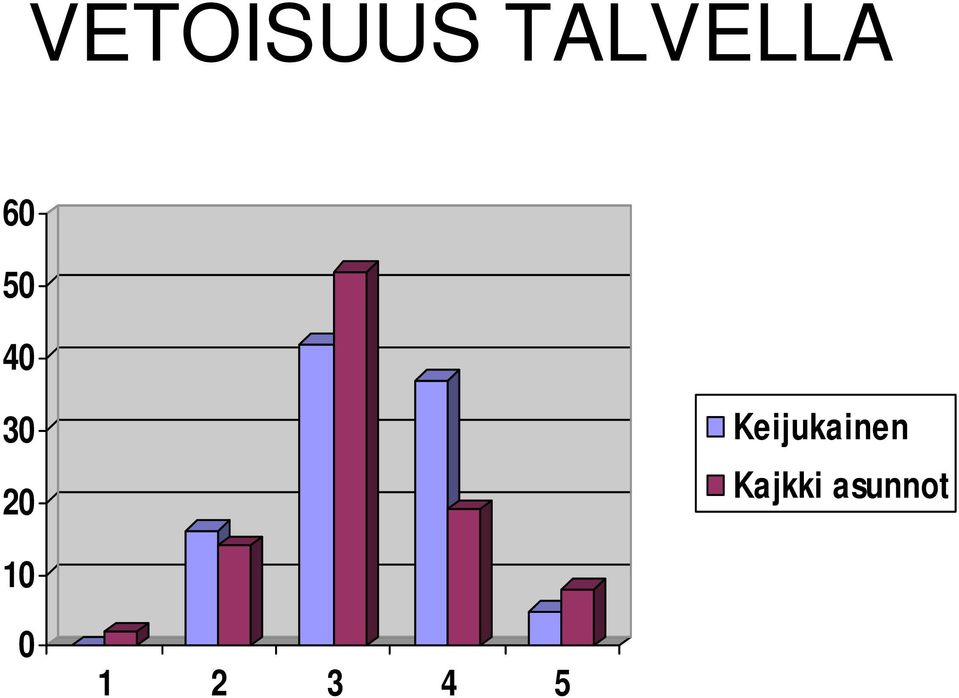

13 VETOISUUS TALVELLA Keijukainen Kajkki asunnot

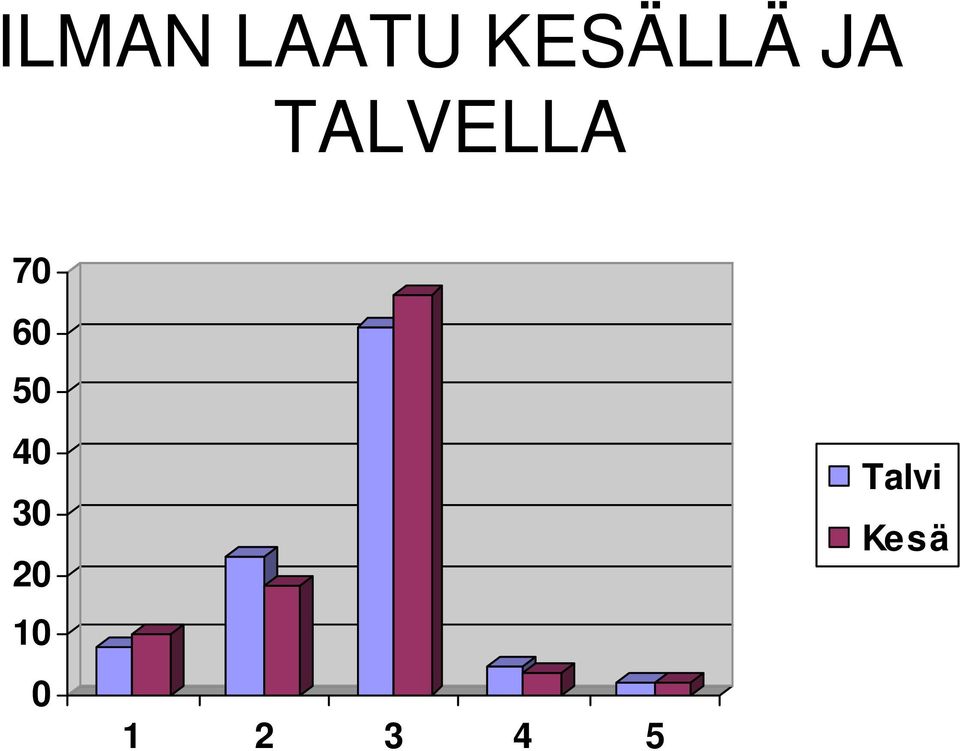

14 ILMAN LAATU KESÄLLÄ JA TALVELLA Talvi Kesä

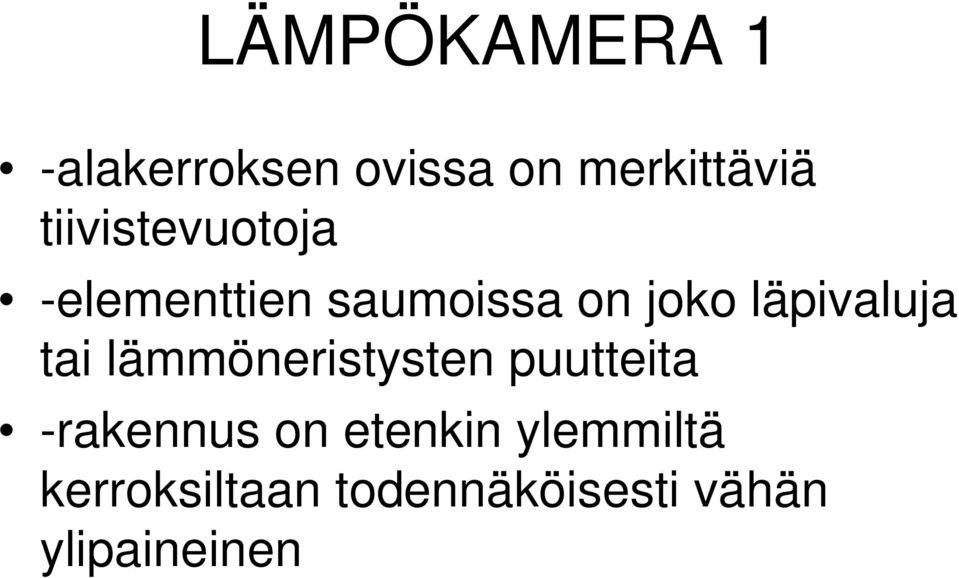

15 LÄMPÖKAMERA 1 -alakerroksen ovissa on merkittäviä tiivistevuotoja -elementtien saumoissa on joko läpivaluja tai lämmöneristysten puutteita -rakennus on etenkin ylemmiltä kerroksiltaan todennäköisesti vähän ylipaineinen

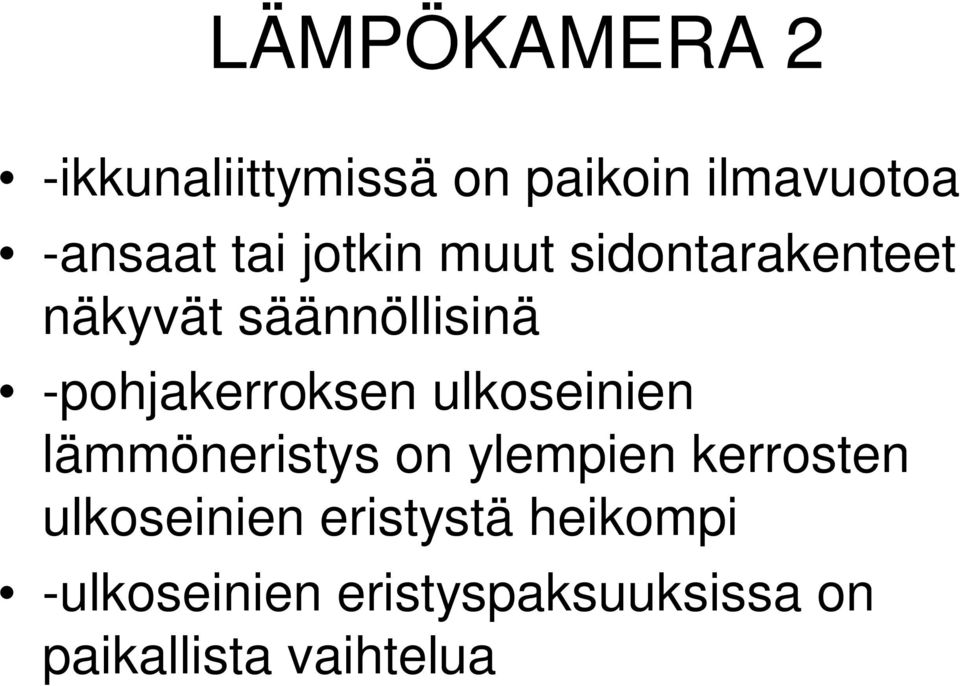

16 LÄMPÖKAMERA 2 -ikkunaliittymissä on paikoin ilmavuotoa -ansaat tai jotkin muut sidontarakenteet näkyvät säännöllisinä -pohjakerroksen ulkoseinien lämmöneristys on ylempien kerrosten ulkoseinien eristystä heikompi -ulkoseinien eristyspaksuuksissa on paikallista vaihtelua

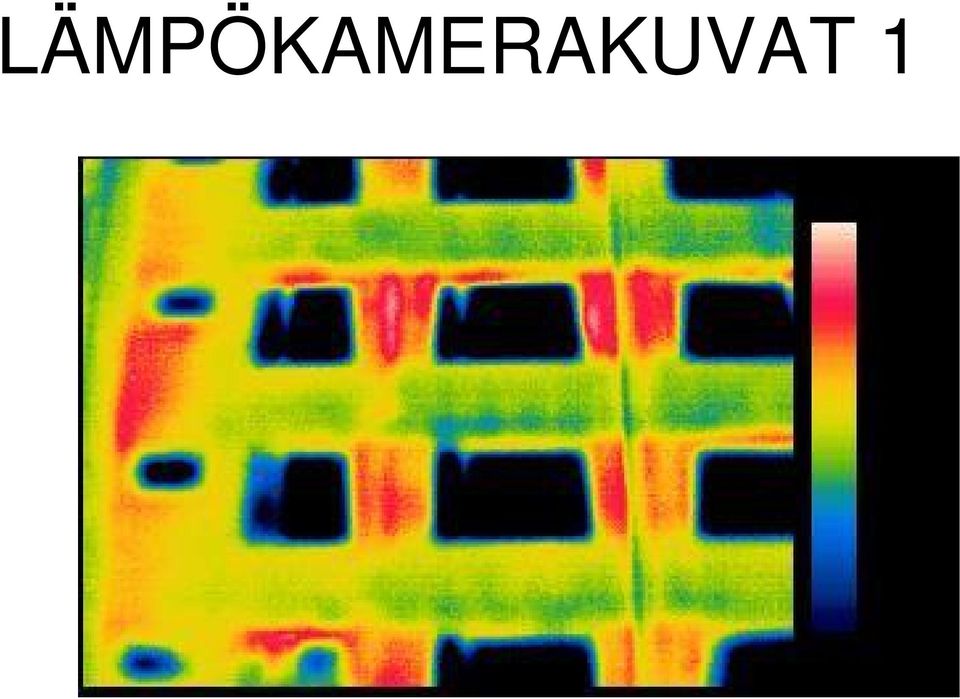

17 LÄMPÖKAMERAKUVAT 1

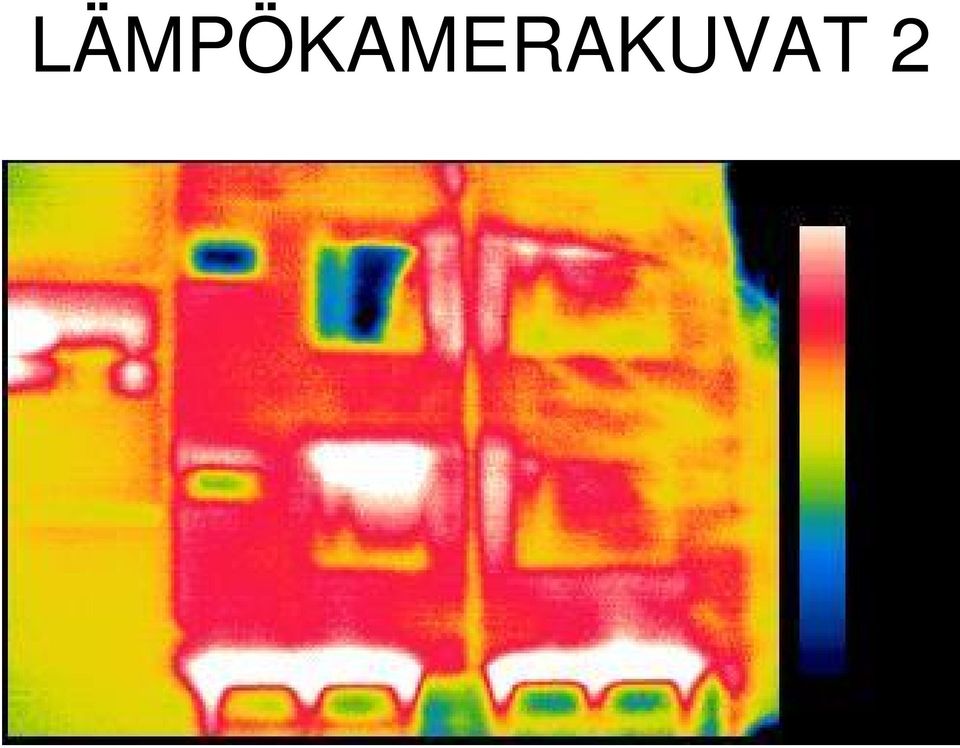

18 LÄMPÖKAMERAKUVAT 2

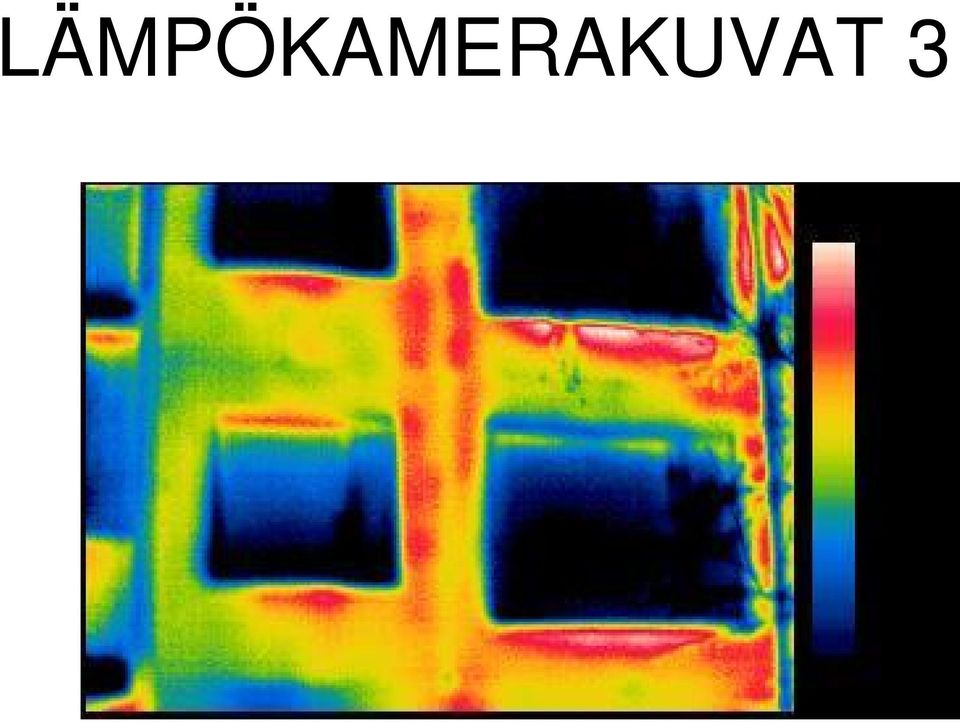

19 LÄMPÖKAMERAKUVAT 3

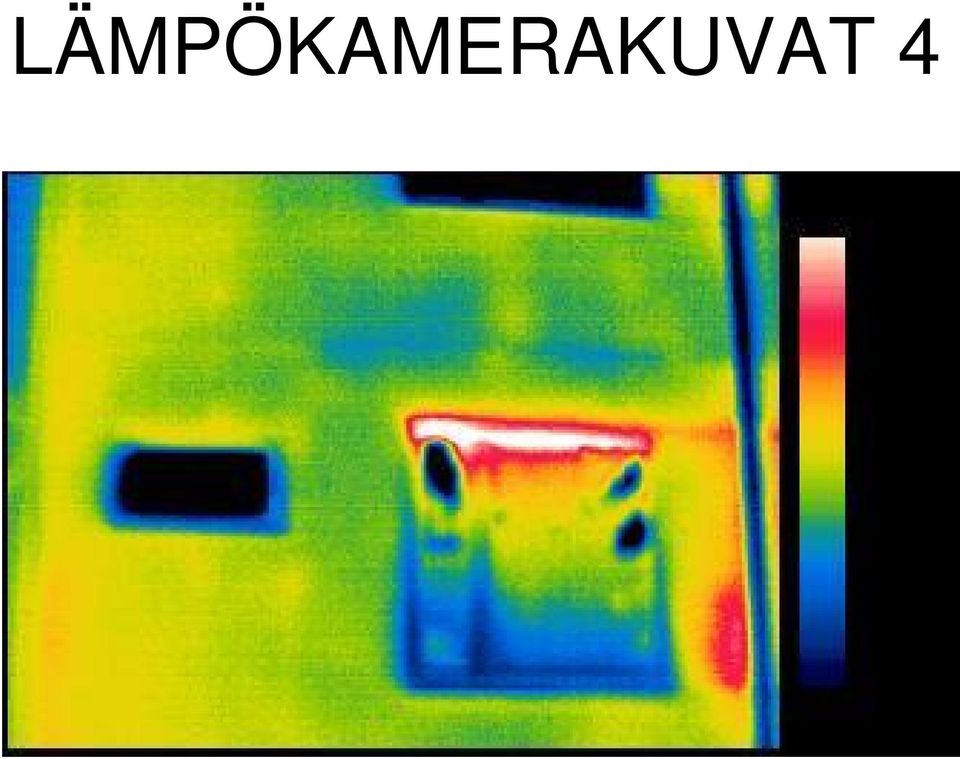

20 LÄMPÖKAMERAKUVAT 4

21 KIMU-projektin suositus - perus Lisälämmöneristys (on jo mukana ohjelmassa) Vanhat 2 + 1lasi-ikkunat korvataan uusilla Kylpyhuoneen lattian pintalämpötila max 26 entisen 29 sijaan (Oma kytkentä lämmönjakokeskukseen) linjasaneerauksen yhteydessä

22 PERUSVAIHTOEHDON VAIKUTUS LÄHTÖTILANNE 185 kwh/m 2 Linjasaneeraus 175 kwh/m 2 Lisäeristys 100 mm 168kWh/m 2 Uudet ikkunat U= 0,80 143kWh/m 2

23 KIMU-PROJEKTIN SUOSITUS - LAAJA Asuntokohtaiset ilmanvaihtokoneet (LTO) linjasaneerauksen yhteydessä

24 VAIKUTUS ENERGIATEHOKKUUTEEN Linjasaneeraus, lisäeristys, ikkunat ja LTO 80 % 100 kwh/m 2 Muutos -45 %

25 Kivikatu 6

26 Perustiedot Yksi rakennus, porrasta 54 asuntoa kerrosta Irtaimistoullakot + jäähdytyskellarti Koneellinen poistoilmanvaihto Betonikanavat Lattialämmitys kylpyhuoneissa

27 Perustiedot Lämmönkulutus 54 kwh/m 3 *** Veden kulutus155 l/as,vrk *** Kiinteistösähkö 4,4 kwh/m 3 *** ennen putkiremonttia

28 Tehdyt korjaukset Ulkoseinän lisälämmöneristys Saunaosaston ilmanvaihto ja LTO Linjasaneeraus (putket) Huoneistokohtaiset vesimittarit 2010 Kylpyhuoneen lattian pintalämpötila max 26 entisen 29 sijaan Ilmanvaihdon parannus Oviraot Liesikuvut Poistoilmapuhaltimien säätö

29 SISÄILMAONGELMAT Muu Melu ulkoa Heikko valaistus Pöly tai lika pinnoilla Riittämätön iv. Kesä Riittämätön iv. Talvi Tunkkainen )huono) ilma Kostea ilma Lattioiden kylmyys Vaihteleva huonelämpötila

30 VERTAILUT VERTAILUAINEISTONA 115 KIMU- PROJEKTIN ASUNTOA MATINKYLÄSTÄ, MAUNULASTA JA KEIJUPUISTOSSA

31 LÄMPÖVIIHTYISYYS TALVELLA Vetehinen Kaikki asunnot

32 LÄMPÖVIIHTYISYYS KESÄLLÄ Vetehinen Kaikki asunnot

33 VETOISUUS TALVELLA Vetehinen Kaikki asunnot

34 ILMAN LAATU KESÄLLÄ JA TALVELLA Talvi Kesä

35 LÄMPÖKAMERAKUVAUS lisäeristettyjen ulkoseinien lisäeristysrakenteen rungot näkyvät säännöllisinä lämpöteknisiä puutteita on todettavissa ainoastaan joidenkin ikkunoiden tiivistyksissä

36 LÄMPÖKAMERAKUVAT 1

37 LÄMPÖKAMERAKUVAT C C

38 LÄMPÖKAMERAKUVAT 3

39 KIMU-projektin suositus perusvaihtoehto Vanhat 2-lasi-ikkunat korvataan tuloilmaikkunoilla U-arvo 3 0,8 W/m 2,K Lähtötaso 184 kwh/m 2 Lopputaso 134 kwh/m 2 Muutos -27 %

40 Kimu-projektin suositus laaja Lämmöntalteenotto poistoilmasta (lämpöpumppu) käyttöveteen ja lämmitykseen

41 VAIKUTUS ENERGIATEHOKKUUTEEN
