ASENNUS- OHJE PC

Koko: px
Aloita esitys sivulta:

Download "ASENNUS- OHJE PC585 12.12.2008 23"

Transkriptio

1 ASENNUS- OHJE PC Internet:

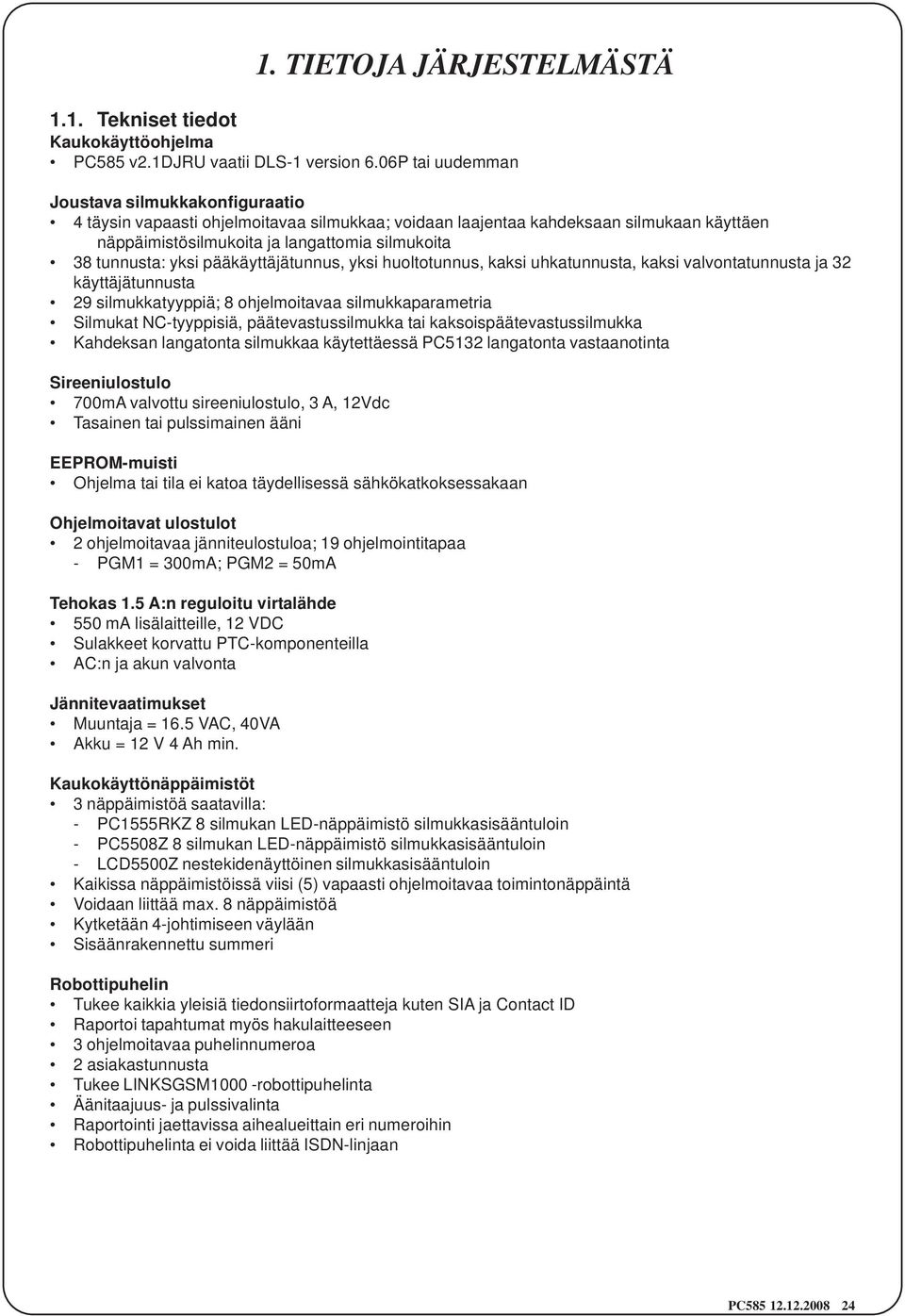

2 1. TIETOJA JÄRJESTELMÄSTÄ 1.1. Tekniset tiedot Kaukokäyttöohjelma PC585 v2.1djru vaatii DLS-1 version 6.06P tai uudemman Joustava silmukkakonfiguraatio 4 täysin vapaasti ohjelmoitavaa silmukkaa; voidaan laajentaa kahdeksaan silmukaan käyttäen näppäimistösilmukoita ja langattomia silmukoita 38 tunnusta: yksi pääkäyttäjätunnus, yksi huoltotunnus, kaksi uhkatunnusta, kaksi valvontatunnusta ja 32 käyttäjätunnusta 29 silmukkatyyppiä; 8 ohjelmoitavaa silmukkaparametria Silmukat NC-tyyppisiä, päätevastussilmukka tai kaksoispäätevastussilmukka Kahdeksan langatonta silmukkaa käytettäessä PC5132 langatonta vastaanotinta Sireeniulostulo 700mA valvottu sireeniulostulo, 3 A, 12Vdc Tasainen tai pulssimainen ääni EEPROM-muisti Ohjelma tai tila ei katoa täydellisessä sähkökatkoksessakaan Ohjelmoitavat ulostulot 2 ohjelmoitavaa jänniteulostuloa; 19 ohjelmointitapaa - PGM1 = 300mA; PGM2 = 50mA Tehokas 1.5 A:n reguloitu virtalähde 550 ma lisälaitteille, 12 VDC Sulakkeet korvattu PTC-komponenteilla AC:n ja akun valvonta Jännitevaatimukset Muuntaja = 16.5 VAC, 40VA Akku = 12 V 4 Ah min. Kaukokäyttönäppäimistöt 3 näppäimistöä saatavilla: - PC1555RKZ 8 silmukan LED-näppäimistö silmukkasisääntuloin - PC5508Z 8 silmukan LED-näppäimistö silmukkasisääntuloin - LCD5500Z nestekidenäyttöinen silmukkasisääntuloin Kaikissa näppäimistöissä viisi (5) vapaasti ohjelmoitavaa toimintonäppäintä Voidaan liittää max. 8 näppäimistöä Kytketään 4-johtimiseen väylään Sisäänrakennettu summeri Robottipuhelin Tukee kaikkia yleisiä tiedonsiirtoformaatteja kuten SIA ja Contact ID Raportoi tapahtumat myös hakulaitteeseen 3 ohjelmoitavaa puhelinnumeroa 2 asiakastunnusta Tukee LINKSGSM1000 -robottipuhelinta Äänitaajuus- ja pulssivalinta Raportointi jaettavissa aihealueittain eri numeroihin Robottipuhelinta ei voida liittää ISDN-linjaan PC

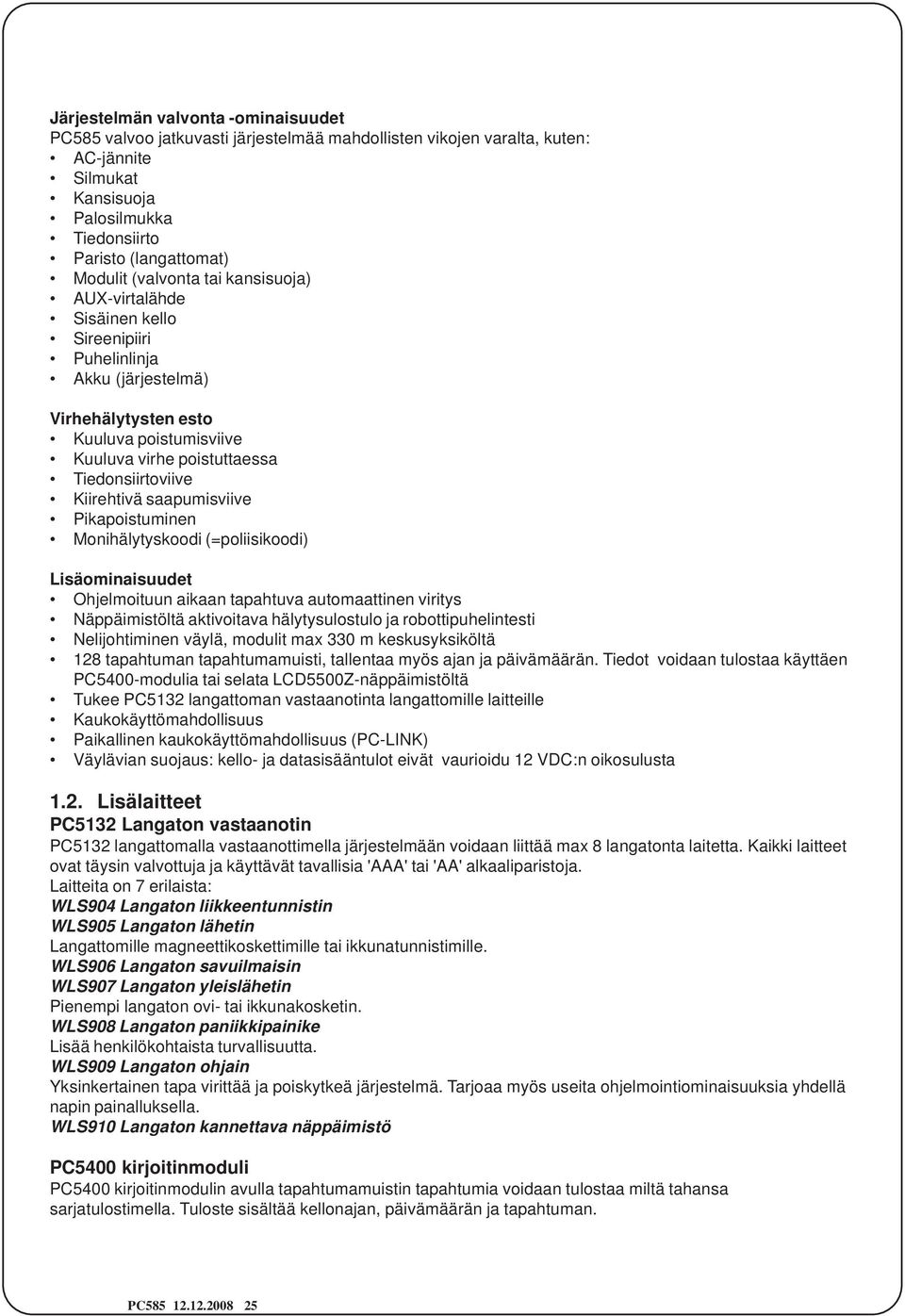

3 Järjestelmän valvonta -ominaisuudet PC585 valvoo jatkuvasti järjestelmää mahdollisten vikojen varalta, kuten: AC-jännite Silmukat Kansisuoja Palosilmukka Tiedonsiirto Paristo (langattomat) Modulit (valvonta tai kansisuoja) AUX-virtalähde Sisäinen kello Sireenipiiri Puhelinlinja Akku (järjestelmä) Virhehälytysten esto Kuuluva poistumisviive Kuuluva virhe poistuttaessa Tiedonsiirtoviive Kiirehtivä saapumisviive Pikapoistuminen Monihälytyskoodi (=poliisikoodi) Lisäominaisuudet Ohjelmoituun aikaan tapahtuva automaattinen viritys Näppäimistöltä aktivoitava hälytysulostulo ja robottipuhelintesti Nelijohtiminen väylä, modulit max 330 m keskusyksiköltä 128 tapahtuman tapahtumamuisti, tallentaa myös ajan ja päivämäärän. Tiedot voidaan tulostaa käyttäen PC5400-modulia tai selata LCD5500Z-näppäimistöltä Tukee PC5132 langattoman vastaanotinta langattomille laitteille Kaukokäyttömahdollisuus Paikallinen kaukokäyttömahdollisuus (PC-LINK) Väylävian suojaus: kello- ja datasisääntulot eivät vaurioidu 12 VDC:n oikosulusta 1.2. Lisälaitteet PC5132 Langaton vastaanotin PC5132 langattomalla vastaanottimella järjestelmään voidaan liittää max 8 langatonta laitetta. Kaikki laitteet ovat täysin valvottuja ja käyttävät tavallisia 'AAA' tai 'AA' alkaaliparistoja. Laitteita on 7 erilaista: WLS904 Langaton liikkeentunnistin WLS905 Langaton lähetin Langattomille magneettikoskettimille tai ikkunatunnistimille. WLS906 Langaton savuilmaisin WLS907 Langaton yleislähetin Pienempi langaton ovi- tai ikkunakosketin. WLS908 Langaton paniikkipainike Lisää henkilökohtaista turvallisuutta. WLS909 Langaton ohjain Yksinkertainen tapa virittää ja poiskytkeä järjestelmä. Tarjoaa myös useita ohjelmointiominaisuuksia yhdellä napin painalluksella. WLS910 Langaton kannettava näppäimistö PC5400 kirjoitinmoduli PC5400 kirjoitinmodulin avulla tapahtumamuistin tapahtumia voidaan tulostaa miltä tahansa sarjatulostimella. Tuloste sisältää kellonajan, päivämäärän ja tapahtuman. PC

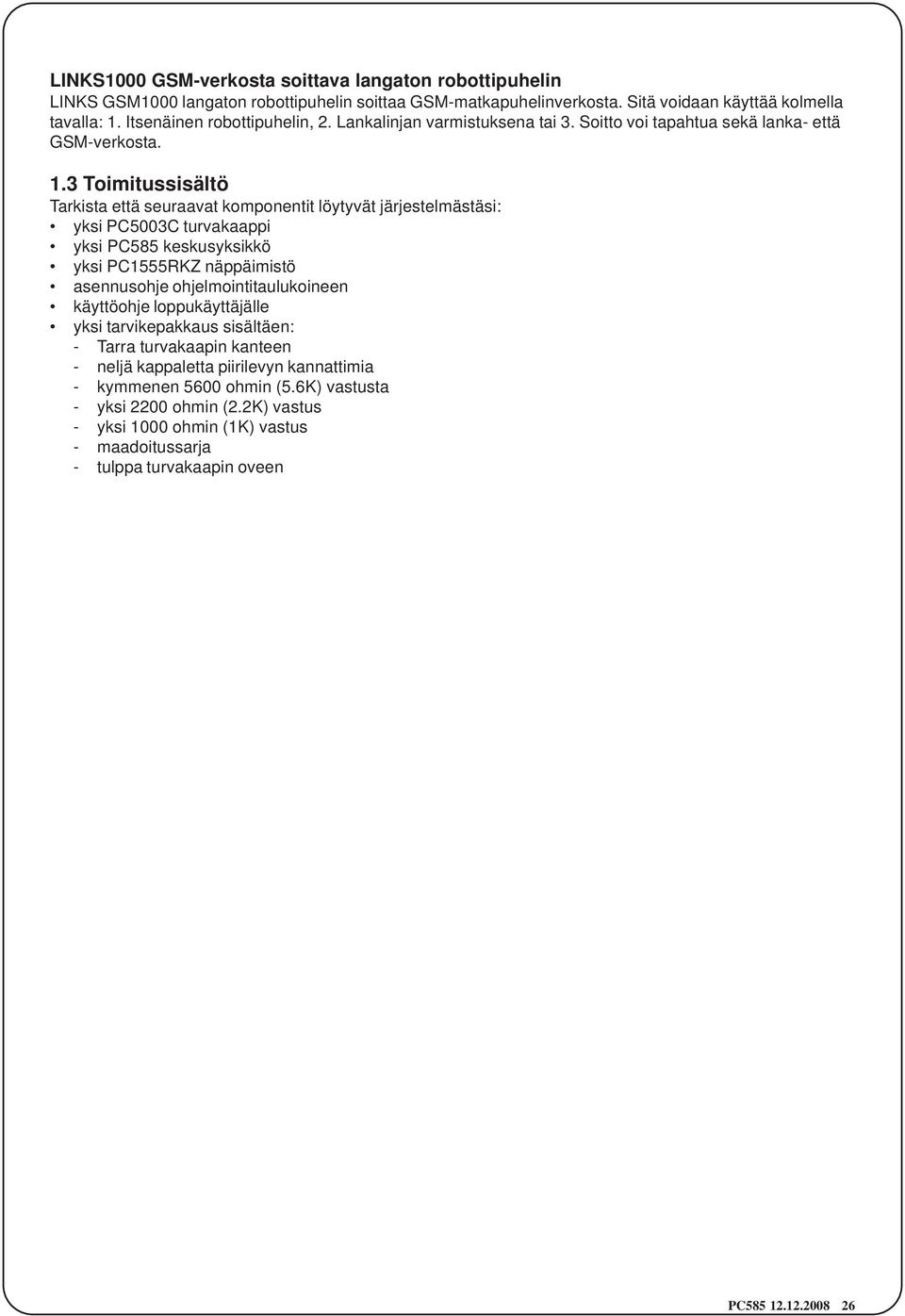

4 LINKS1000 GSM-verkosta soittava langaton robottipuhelin LINKS GSM1000 langaton robottipuhelin soittaa GSM-matkapuhelinverkosta. Sitä voidaan käyttää kolmella tavalla: 1. Itsenäinen robottipuhelin, 2. Lankalinjan varmistuksena tai 3. Soitto voi tapahtua sekä lanka- että GSM-verkosta. 1.3 Toimitussisältö Tarkista että seuraavat komponentit löytyvät järjestelmästäsi: yksi PC5003C turvakaappi yksi PC585 keskusyksikkö yksi PC1555RKZ näppäimistö asennusohje ohjelmointitaulukoineen käyttöohje loppukäyttäjälle yksi tarvikepakkaus sisältäen: - Tarra turvakaapin kanteen - neljä kappaletta piirilevyn kannattimia - kymmenen 5600 ohmin (5.6K) vastusta - yksi 2200 ohmin (2.2K) vastus - yksi 1000 ohmin (1K) vastus - maadoitussarja - tulppa turvakaapin oveen PC

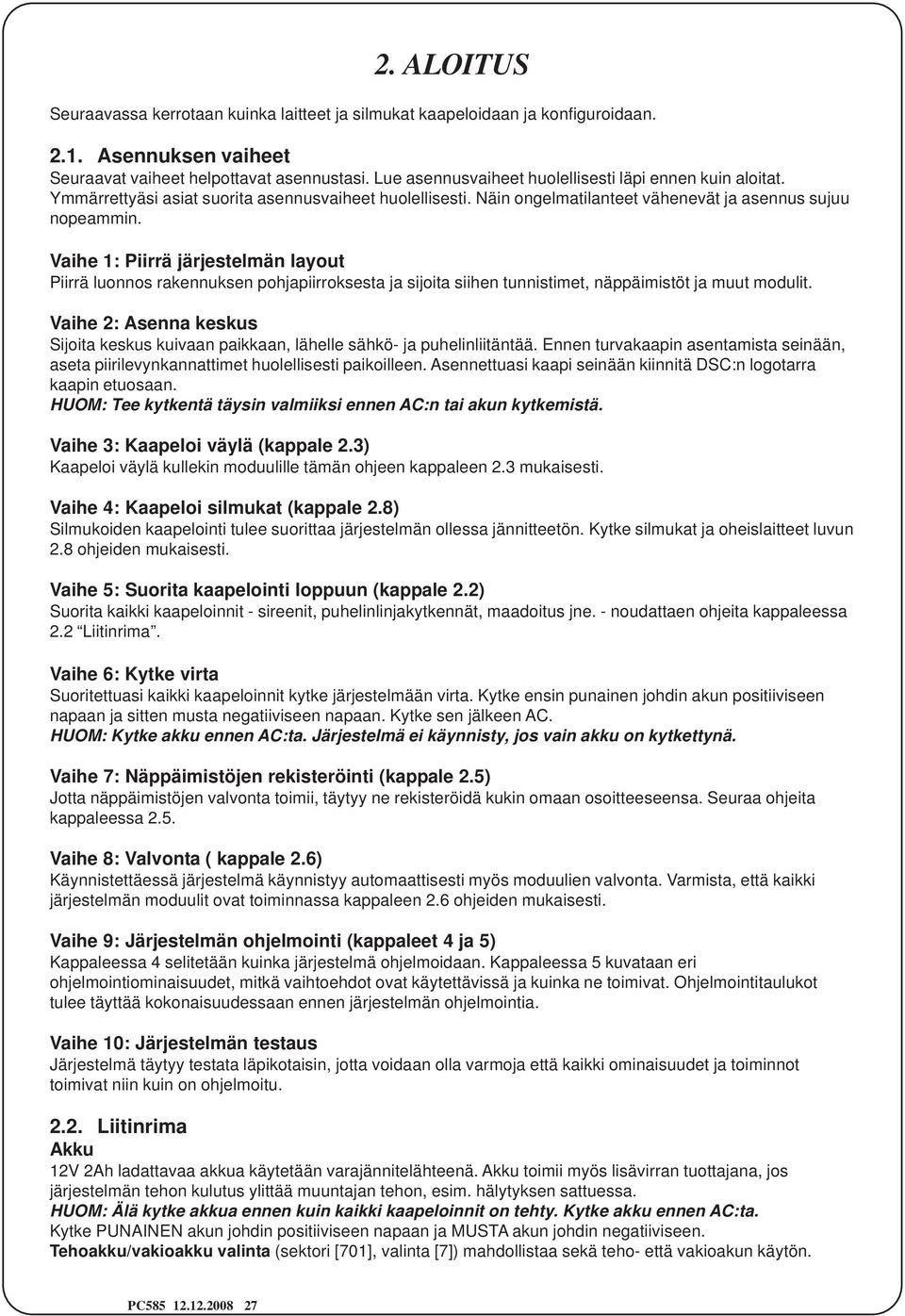

5 2. ALOITUS Seuraavassa kerrotaan kuinka laitteet ja silmukat kaapeloidaan ja konfiguroidaan Asennuksen vaiheet Seuraavat vaiheet helpottavat asennustasi. Lue asennusvaiheet huolellisesti läpi ennen kuin aloitat. Ymmärrettyäsi asiat suorita asennusvaiheet huolellisesti. Näin ongelmatilanteet vähenevät ja asennus sujuu nopeammin. Vaihe 1: Piirrä järjestelmän layout Piirrä luonnos rakennuksen pohjapiirroksesta ja sijoita siihen tunnistimet, näppäimistöt ja muut modulit. Vaihe 2: Asenna keskus Sijoita keskus kuivaan paikkaan, lähelle sähkö- ja puhelinliitäntää. Ennen turvakaapin asentamista seinään, aseta piirilevynkannattimet huolellisesti paikoilleen. Asennettuasi kaapi seinään kiinnitä DSC:n logotarra kaapin etuosaan. HUOM: Tee kytkentä täysin valmiiksi ennen AC:n tai akun kytkemistä. Vaihe 3: Kaapeloi väylä (kappale 2.3) Kaapeloi väylä kullekin moduulille tämän ohjeen kappaleen 2.3 mukaisesti. Vaihe 4: Kaapeloi silmukat (kappale 2.8) Silmukoiden kaapelointi tulee suorittaa järjestelmän ollessa jännitteetön. Kytke silmukat ja oheislaitteet luvun 2.8 ohjeiden mukaisesti. Vaihe 5: Suorita kaapelointi loppuun (kappale 2.2) Suorita kaikki kaapeloinnit - sireenit, puhelinlinjakytkennät, maadoitus jne. - noudattaen ohjeita kappaleessa 2.2 Liitinrima. Vaihe 6: Kytke virta Suoritettuasi kaikki kaapeloinnit kytke järjestelmään virta. Kytke ensin punainen johdin akun positiiviseen napaan ja sitten musta negatiiviseen napaan. Kytke sen jälkeen AC. HUOM: Kytke akku ennen AC:ta. Järjestelmä ei käynnisty, jos vain akku on kytkettynä. Vaihe 7: Näppäimistöjen rekisteröinti (kappale 2.5) Jotta näppäimistöjen valvonta toimii, täytyy ne rekisteröidä kukin omaan osoitteeseensa. Seuraa ohjeita kappaleessa 2.5. Vaihe 8: Valvonta ( kappale 2.6) Käynnistettäessä järjestelmä käynnistyy automaattisesti myös moduulien valvonta. Varmista, että kaikki järjestelmän moduulit ovat toiminnassa kappaleen 2.6 ohjeiden mukaisesti. Vaihe 9: Järjestelmän ohjelmointi (kappaleet 4 ja 5) Kappaleessa 4 selitetään kuinka järjestelmä ohjelmoidaan. Kappaleessa 5 kuvataan eri ohjelmointiominaisuudet, mitkä vaihtoehdot ovat käytettävissä ja kuinka ne toimivat. Ohjelmointitaulukot tulee täyttää kokonaisuudessaan ennen järjestelmän ohjelmointia. Vaihe 10: Järjestelmän testaus Järjestelmä täytyy testata läpikotaisin, jotta voidaan olla varmoja että kaikki ominaisuudet ja toiminnot toimivat niin kuin on ohjelmoitu Liitinrima Akku 12V 2Ah ladattavaa akkua käytetään varajännitelähteenä. Akku toimii myös lisävirran tuottajana, jos järjestelmän tehon kulutus ylittää muuntajan tehon, esim. hälytyksen sattuessa. HUOM: Älä kytke akkua ennen kuin kaikki kaapeloinnit on tehty. Kytke akku ennen AC:ta. Kytke PUNAINEN akun johdin positiiviseen napaan ja MUSTA akun johdin negatiiviseen. Tehoakku/vakioakku valinta (sektori [701], valinta [7]) mahdollistaa sekä teho- että vakioakun käytön. PC

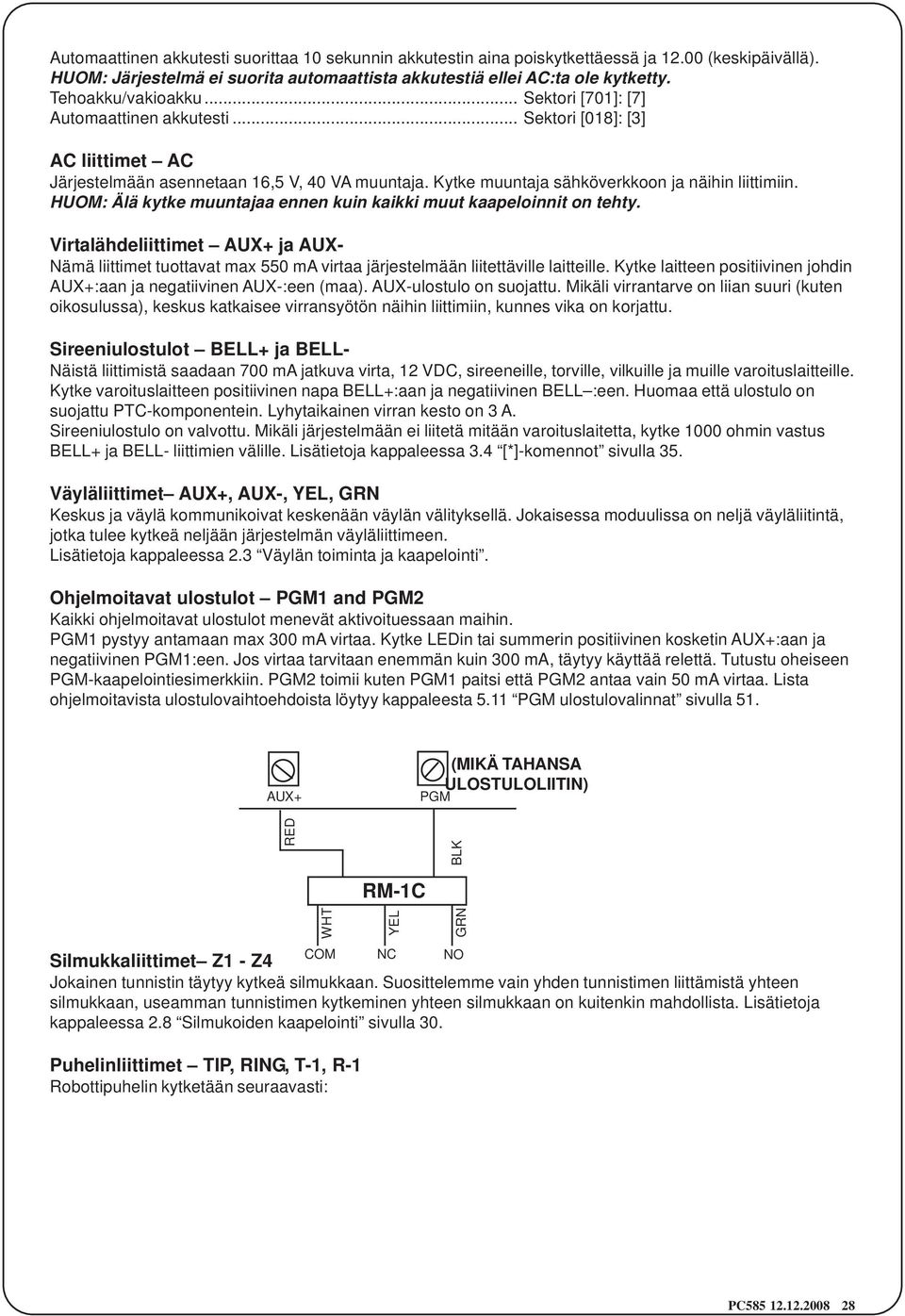

6 YEL Automaattinen akkutesti suorittaa 10 sekunnin akkutestin aina poiskytkettäessä ja (keskipäivällä). HUOM: Järjestelmä ei suorita automaattista akkutestiä ellei AC:ta ole kytketty. Tehoakku/vakioakku... Sektori [701]: [7] Automaattinen akkutesti... Sektori [018]: [3] AC liittimet AC Järjestelmään asennetaan 16,5 V, 40 VA muuntaja. Kytke muuntaja sähköverkkoon ja näihin liittimiin. HUOM: Älä kytke muuntajaa ennen kuin kaikki muut kaapeloinnit on tehty. Virtalähdeliittimet AUX+ ja AUX- Nämä liittimet tuottavat max 550 ma virtaa järjestelmään liitettäville laitteille. Kytke laitteen positiivinen johdin AUX+:aan ja negatiivinen AUX-:een (maa). AUX-ulostulo on suojattu. Mikäli virrantarve on liian suuri (kuten oikosulussa), keskus katkaisee virransyötön näihin liittimiin, kunnes vika on korjattu. Sireeniulostulot BELL+ ja BELL- Näistä liittimistä saadaan 700 ma jatkuva virta, 12 VDC, sireeneille, torville, vilkuille ja muille varoituslaitteille. Kytke varoituslaitteen positiivinen napa BELL+:aan ja negatiivinen BELL :een. Huomaa että ulostulo on suojattu PTC-komponentein. Lyhytaikainen virran kesto on 3 A. Sireeniulostulo on valvottu. Mikäli järjestelmään ei liitetä mitään varoituslaitetta, kytke 1000 ohmin vastus BELL+ ja BELL- liittimien välille. Lisätietoja kappaleessa 3.4 [*]-komennot sivulla 35. Väyläliittimet AUX+, AUX-, YEL, GRN Keskus ja väylä kommunikoivat keskenään väylän välityksellä. Jokaisessa moduulissa on neljä väyläliitintä, jotka tulee kytkeä neljään järjestelmän väyläliittimeen. Lisätietoja kappaleessa 2.3 Väylän toiminta ja kaapelointi. Ohjelmoitavat ulostulot PGM1 and PGM2 Kaikki ohjelmoitavat ulostulot menevät aktivoituessaan maihin. PGM1 pystyy antamaan max 300 ma virtaa. Kytke LEDin tai summerin positiivinen kosketin AUX+:aan ja negatiivinen PGM1:een. Jos virtaa tarvitaan enemmän kuin 300 ma, täytyy käyttää relettä. Tutustu oheiseen PGM-kaapelointiesimerkkiin. PGM2 toimii kuten PGM1 paitsi että PGM2 antaa vain 50 ma virtaa. Lista ohjelmoitavista ulostulovaihtoehdoista löytyy kappaleesta 5.11 PGM ulostulovalinnat sivulla 51. AUX+ (MIKÄ TAHANSA ULOSTULOLIITIN) PGM RED WHT BLK COM NC NO Silmukkaliittimet Z1 - Z4 Jokainen tunnistin täytyy kytkeä silmukkaan. Suosittelemme vain yhden tunnistimen liittämistä yhteen silmukkaan, useamman tunnistimen kytkeminen yhteen silmukkaan on kuitenkin mahdollista. Lisätietoja kappaleessa 2.8 Silmukoiden kaapelointi sivulla 30. Puhelinliittimet TIP, RING, T-1, R-1 Robottipuhelin kytketään seuraavasti: RM-1C GRN PC

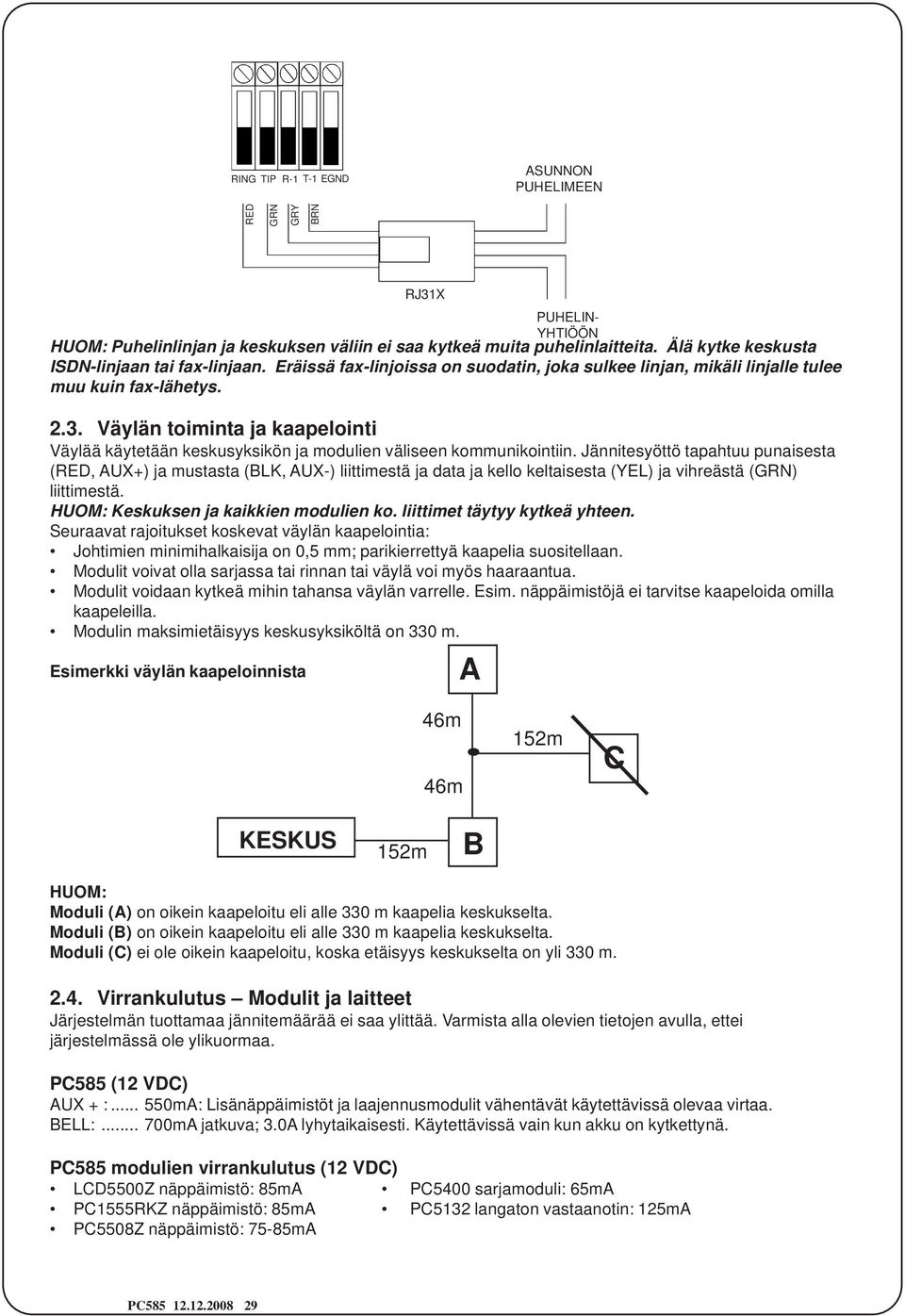

7 RING TIP R-1 T-1 EGND ASUNNON PUHELIMEEN RED GRN GRY BRN PUHELIN- YHTIÖÖN HUOM: Puhelinlinjan ja keskuksen väliin ei saa kytkeä muita puhelinlaitteita. Älä kytke keskusta ISDN-linjaan tai fax-linjaan. Eräissä fax-linjoissa on suodatin, joka sulkee linjan, mikäli linjalle tulee muu kuin fax-lähetys Väylän toiminta ja kaapelointi Väylää käytetään keskusyksikön ja modulien väliseen kommunikointiin. Jännitesyöttö tapahtuu punaisesta (RED, AUX+) ja mustasta (BLK, AUX-) liittimestä ja data ja kello keltaisesta (YEL) ja vihreästä (GRN) liittimestä. HUOM: Keskuksen ja kaikkien modulien ko. liittimet täytyy kytkeä yhteen. Seuraavat rajoitukset koskevat väylän kaapelointia: Johtimien minimihalkaisija on 0,5 mm; parikierrettyä kaapelia suositellaan. Modulit voivat olla sarjassa tai rinnan tai väylä voi myös haaraantua. Modulit voidaan kytkeä mihin tahansa väylän varrelle. Esim. näppäimistöjä ei tarvitse kaapeloida omilla kaapeleilla. Modulin maksimietäisyys keskusyksiköltä on 330 m. Esimerkki väylän kaapeloinnista RJ31X A 46m 46m 152m C KESKUS 152m B HUOM: Moduli (A) on oikein kaapeloitu eli alle 330 m kaapelia keskukselta. Moduli (B) on oikein kaapeloitu eli alle 330 m kaapelia keskukselta. Moduli (C) ei ole oikein kaapeloitu, koska etäisyys keskukselta on yli 330 m Virrankulutus Modulit ja laitteet Järjestelmän tuottamaa jännitemäärää ei saa ylittää. Varmista alla olevien tietojen avulla, ettei järjestelmässä ole ylikuormaa. PC585 (12 VDC) AUX + : mA: Lisänäppäimistöt ja laajennusmodulit vähentävät käytettävissä olevaa virtaa. BELL: mA jatkuva; 3.0A lyhytaikaisesti. Käytettävissä vain kun akku on kytkettynä. PC585 modulien virrankulutus (12 VDC) LCD5500Z näppäimistö: 85mA PC5400 sarjamoduli: 65mA PC1555RKZ näppäimistö: 85mA PC5132 langaton vastaanotin: 125mA PC5508Z näppäimistö: 75-85mA PC

8 Muut laitteet Määrittele kunkin laitteen virrankulutus valmistajan antamien tietojen mukaan ja käytä tätä maksimiarvoa laskiessasi kokonaisvirrankulutusta. Kytkettyjen laitteiden kokonaisvirrankulutus ei saa missään tilanteessa ylittää järjestelmän kokonaisvirtaa Näppäimistöjen rekisteröinti Näppäimistöille on käytössä kahdeksan osoitetta. LED-näppäimistö rekisteröidään oletusarvona osoitteeseen 1; LCD5500Z:n oletusarvo on osoite 8. Kaikki näppäimistöt täytyy rekisteröidä omiin osoitteisiinsa (1-8). Tämä siksi, että se kertoo järjestelmälle mitkä osoitteet ovat käytössä. Näin järjestelmä pystyy valvomaan näppäimistöjen toimintaa. HUOM: Yksi LCD-näppäimistö täytyy rekisteröidä osoitteeseen 8, jotta käyttö olisi mahdollista. Kuinka näppäimistöt rekisteröidään Suorita seuraavat vaiheet jokaiselta näppäimistöltä: 1. Näppäile [*] [8] [asentajan tunnus] päästäksesi ohjelmointitilaan. 2. Näppäile [000] näppäimistöohjelmointiin. 3. Näppäile [0] osoiterekisteröintiin. 4. Syötä kaksimerkkinen luku (11-18), joka kertoo minkä osoitteen näppäimistö varaa. 5. Paina [#] kahdesti poistuaksesi ohjelmointitilasta. Rekisteröityäsi kaikki näppäimistöt suorita valvonnan resetointi sektorissa [902]. Sen jälkeen järjestelmä valvoo kaikkia rekisteröityjä näppäimistöjä ja moduuleja. Toimintonäppäinten ohjelmointi Tehdasasetuksena 5 toimintonäppäintä on ohjelmoitu seuraavasti: kotona-viritys (03), poissa-viritys (04), ovikello (06), ilmaisimien kuittaus (14) ja pikapoistuminen (16). Toimintonäppäimiä voidaan muuttaa kaikilla näppäimistöillä: 1. Mene asentajan ohjelmointi -tilaan siltä näppäimistöltä, jonka toimintonäppäimiä haluat muuttaa 2. Näppäile [000] päästäksesi näppäimistön ohjelmointi -tilaan 3. Näppäile luku [1] - [5] valitaksesi toimintonäppäimen 4. Syötä kaksimerkkinen luku, [00] - [17] valitaksesi minkä ominaisuuden haluat käyttöön. Lista vaihtoehdoista on kappaleessa 3.5 "Toimintonäppäimet" sivulla Jatka vaiheesta 3 kunnes kaikki toiminnot on ohjelmoitu. 6. Poistu ohjelmointitilasta painamalla [#] kahdesti Valvonta Normaalisti kaikkia moduuleja valvotaan asennuksesta lähtien. Valvonta on päällä koko ajan ja jos moduuli poistetaan järjestelmästä osoittaa järjestelmä tämän vikatiedolla. Sektorissa [903] ohjelmointi -tilassa voit tarkistaa mitä moduleja on kytkettynä ja mitä valvotaan. LCD-näppäimistöllä tietoja voi selata näytöllä. Jos jotakin kytkettyä modulia ei löydy, ilmoitetaan tästä vikatiedolla ja näppäimistön vika-valo syttyy. Tämä vika saattaa johtua alla olevista syistä: modulia ei ole kytketty väylään väylän kaapeloinnissa on virhe etäisyys modulista järjestelmään on yli 330 m moduli ei saa riittävästi virtaa Lisätietoja modulien valvonnan vioista löytyy kohdasta [*] [2] vikatilanteet sivulla Moduulien lisäys / poistaminen Jos järjestelmästä lisätään tai poistetaan moduuli, täytyy tämä kertoa järjestelmälle. Poista moduuli ja resetoi valvontakenttä näppäilemällä [902] asentajan ohjelmointi -tilassa ja odota n. 1min. Keskus tunnistaa uudelleen kaikki väylään kytketytmoduulit ja valvoo niitä Silmukoiden kaapelointi Tarkemmat tiedot eri silmukkatyypeistä löytyvät kappaleesta 5.2 Silmukoiden ohjelmointi sivulla 41. Silmukat voidaan kaapeloida usealla eri tavalla, riippuen ohjelmoinnista. Järjestelmä voidaan ohjelmoida valvomaan suljettuja silmukoita, päätevastussilmukoita ja kaksoispäätevastussilmukoita. Tutustu alla oleviin kaavioihin. HUOM: Palosilmukaksi tai 24 h valvontasilmukaksi ohjelmoidut silmukat täytyy kaapeloida päätevastuksin (EOL) riippumatta valitusta kaapelointivalvonnasta (sektori [013]: [1] - [2]). Katso kappale 5.2 Silmukoiden ohjelmointi sivulla 41. PC

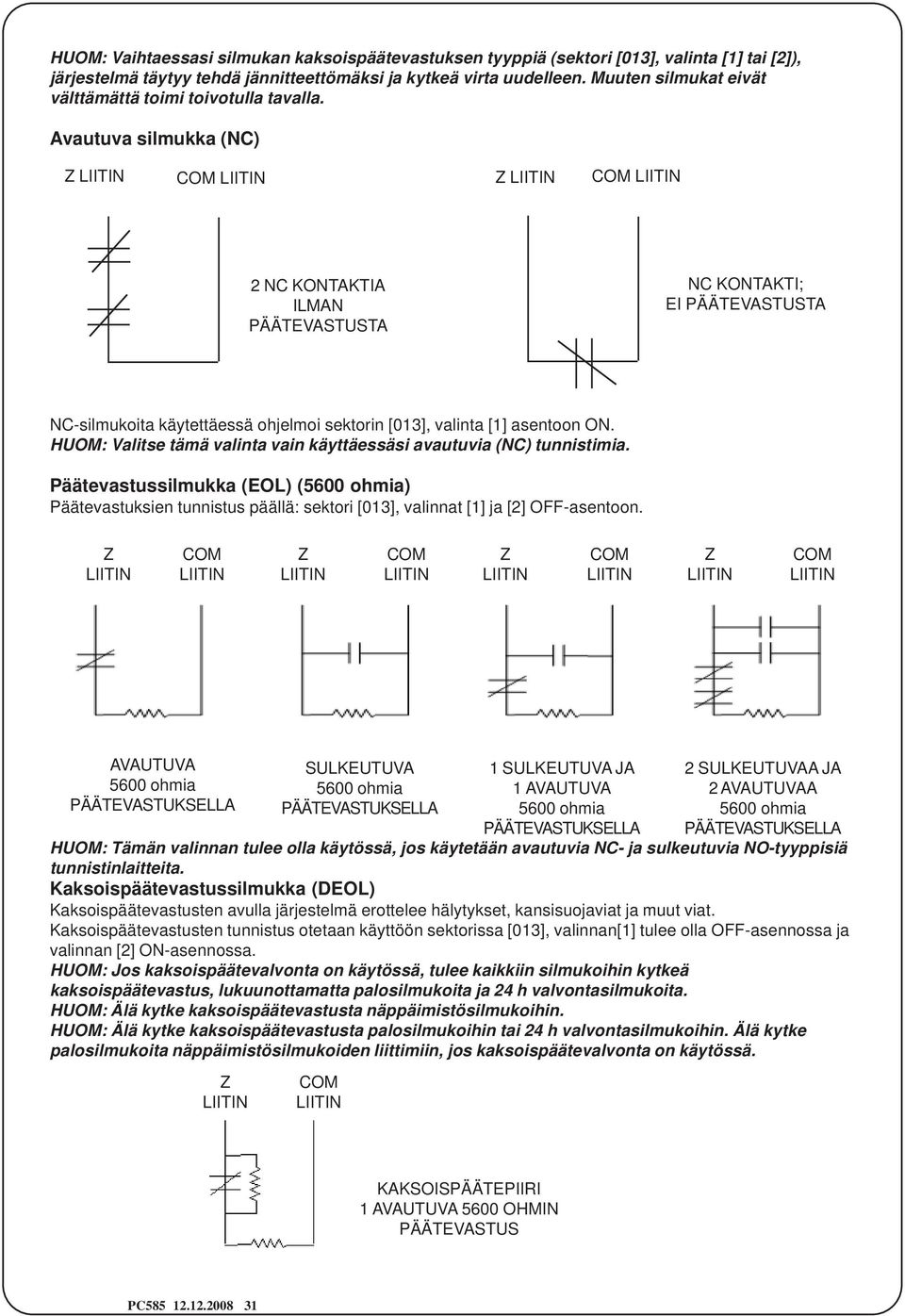

9 HUOM: Vaihtaessasi silmukan kaksoispäätevastuksen tyyppiä (sektori [013], valinta [1] tai [2]), järjestelmä täytyy tehdä jännitteettömäksi ja kytkeä virta uudelleen. Muuten silmukat eivät välttämättä toimi toivotulla tavalla. Avautuva silmukka (NC) Z LIITIN COM LIITIN Z LIITIN COM LIITIN 2 NC KONTAKTIA ILMAN PÄÄTEVASTUSTA NC KONTAKTI; EI PÄÄTEVASTUSTA NC-silmukoita käytettäessä ohjelmoi sektorin [013], valinta [1] asentoon ON. HUOM: Valitse tämä valinta vain käyttäessäsi avautuvia (NC) tunnistimia. Päätevastussilmukka (EOL) (5600 ohmia) Päätevastuksien tunnistus päällä: sektori [013], valinnat [1] ja [2] OFF-asentoon. Z LIITIN COM LIITIN Z LIITIN COM LIITIN Z LIITIN COM LIITIN Z LIITIN COM LIITIN AVAUTUVA 5600 ohmia PÄÄTEVASTUKSELLA SULKEUTUVA 5600 ohmia PÄÄTEVASTUKSELLA 1 SULKEUTUVA JA 1 AVAUTUVA 5600 ohmia 2 SULKEUTUVAA JA 2 AVAUTUVAA 5600 ohmia PÄÄTEVASTUKSELLA PÄÄTEVASTUKSELLA HUOM: Tämän valinnan tulee olla käytössä, jos käytetään avautuvia NC- ja sulkeutuvia NO-tyyppisiä tunnistinlaitteita. Kaksoispäätevastussilmukka (DEOL) Kaksoispäätevastusten avulla järjestelmä erottelee hälytykset, kansisuojaviat ja muut viat. Kaksoispäätevastusten tunnistus otetaan käyttöön sektorissa [013], valinnan[1] tulee olla OFF-asennossa ja valinnan [2] ON-asennossa. HUOM: Jos kaksoispäätevalvonta on käytössä, tulee kaikkiin silmukoihin kytkeä kaksoispäätevastus, lukuunottamatta palosilmukoita ja 24 h valvontasilmukoita. HUOM: Älä kytke kaksoispäätevastusta näppäimistösilmukoihin. HUOM: Älä kytke kaksoispäätevastusta palosilmukoihin tai 24 h valvontasilmukoihin. Älä kytke palosilmukoita näppäimistösilmukoiden liittimiin, jos kaksoispäätevalvonta on käytössä. Z LIITIN COM LIITIN KAKSOISPÄÄTEPIIRI 1 AVAUTUVA 5600 OHMIN PÄÄTEVASTUS PC

10 +12V Com +12V Com HUOM: Tätä valintaa käytetään vain käytettäessä avautuvia (NC) tunnistimia. HUOM: Kuhunkin silmukkaan voidaan kytkeä vain yksi avautuva kosketin. Useamman tunnistimen kaapelointi yhteen silmukkaan ei ole sallittu. Seuraava taulukko kertoo silmukan tilan tietyissä tilanteissa: Vastus Tila 0 ohmia (oikosulku, silmukkavika) Vika 5600 ohmia (suljettu) Lepotila Ääretön (kaapeli poikki, silmukka auki) Kansisuojavika ohmia (auki) Hälytys Päätevastussilmukka... Sektori [013]: [1] Kaksoispäätevastussilmukka... Sektori [013]: [2] 2.9. Palosilmukan kaapelointi Kaikki [07] tai [08] tyyppiset palosilmukat täytyy kaapeloida seuraavan kaavion mukaisesti, sekä PGM1 ohjelmoitava 03 ilmaisinkuittaus, sektorissa [009] +24V NC NO +24V NC NO RF501ZR RF501ZR LINKS-silmukoiden kaapelointi LINKS valvonta (24 h valvonta) LINKS GSM1000 langatonta robottipuhelinta käytettäessä voidaan mikä tahansa keskuksen silmukka ohjelmoida LINKS valvonta -tyyppiseksi. Ohjelmoi tämän silmukan tyypiksi [09], 24 h valvonta sektorissa [001]. Mikäli LINKS GSM1000 robottipuhelin havaitsee vian, silmukka aukeaa ja keskus soittaa hälytyskeskukseen. Tämän tyyppinen silmukka vaatii aina päätevastuksen (5600 ohmia). LINKS vastaus LINKS GSM1000 langatonta robottipuhelinta käytettäessä voidaan mikä tahansa keskuksen silmukka ohjelmoida LINKS vastaus -tyyppiseksi. Tällä tavalla kaukokäyttö onnistuu myös puhelinlinjavian sattuessa. Vastaanottaessaan puhelun LINKS aktivoi RING-liittimen LINKS:n piirilevyllä. LINKS vastaus -tyyppiseksi ohjelmoitu silmukka vaatii aina päätevastuksen (5600 ). HUOM: LINKS vastaus -tyyppistä silmukkaa tarvitaan vain kaukokäyttöön LINKSin kautta. HUOM: LINKS:iä käytettäessä ei saa käyttää varattu-linjan tunnistusta. HUOM: Näppäimistösilmukoita ei voi käyttää 24 h valvonta tai LINKS vastaus tyyppisinä Näppäimistösilmukat Kaikissa "z"-näppäimistöissä on silmukkasisääntulo, johon ilmaisin - kuten magneettikosketin - voidaan liittää. Näin vähennetään kaapeloinnin tarvetta. Asentaessasi näppäimistön poista näppäimistön kansi poistamalla näppäimistön pohjasta löytyvä ruuvi. Sisältä löytyy viisi liitintä. Kytke väylän neljä johdinta keskusyksiköltä seuraavasti: punainen - R, musta - B, keltainen - Y ja vihreä - G. Kytke silmukka liittämällä yksi johdin Z-liittimeen ja toinen B-liittimeen. Jännitteisissä laitteissa käytä punaista ja mustaa tuodaksesi laitteelle jännite, punainen R-liittimeen (positiivinen) ja musta B-liittimeen (negatiivinen). Käyttäessäsi päätevastusvalvontaa kytke silmukat kappaleen 2.8 Silmukoiden kaapelointi sivulla 30 mukaisesti. Päätevastus asennetaan silmukan laitteenpuoleiseen päähän, ei näppäimistölle. HUOM: Näppäimistösilmukat eivät tue kaksoispäätevastuksia. PC

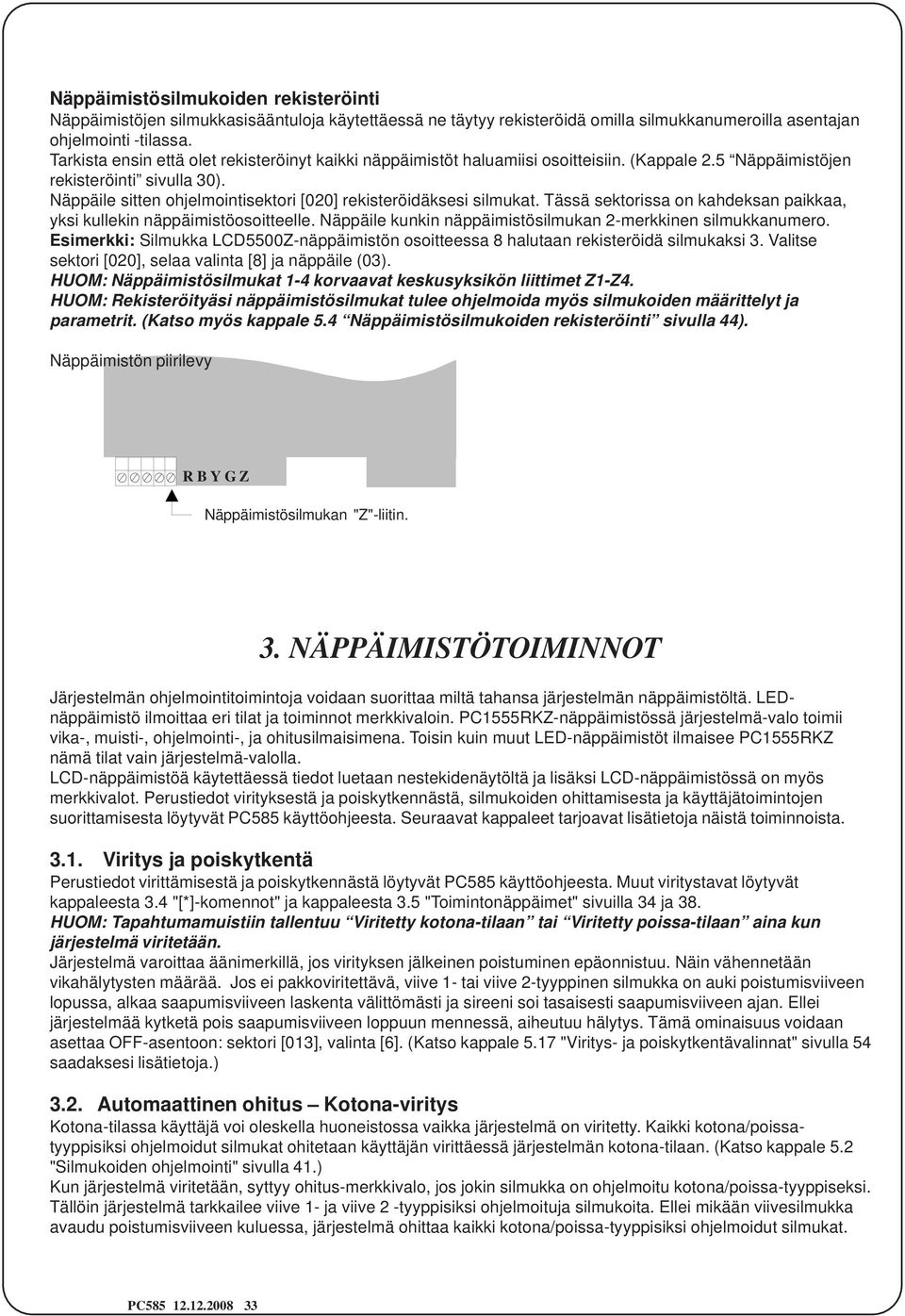

11 Näppäimistösilmukoiden rekisteröinti Näppäimistöjen silmukkasisääntuloja käytettäessä ne täytyy rekisteröidä omilla silmukkanumeroilla asentajan ohjelmointi -tilassa. Tarkista ensin että olet rekisteröinyt kaikki näppäimistöt haluamiisi osoitteisiin. (Kappale 2.5 Näppäimistöjen rekisteröinti sivulla 30). Näppäile sitten ohjelmointisektori [020] rekisteröidäksesi silmukat. Tässä sektorissa on kahdeksan paikkaa, yksi kullekin näppäimistöosoitteelle. Näppäile kunkin näppäimistösilmukan 2-merkkinen silmukkanumero. Esimerkki: Silmukka LCD5500Z-näppäimistön osoitteessa 8 halutaan rekisteröidä silmukaksi 3. Valitse sektori [020], selaa valinta [8] ja näppäile (03). HUOM: Näppäimistösilmukat 1-4 korvaavat keskusyksikön liittimet Z1-Z4. HUOM: Rekisteröityäsi näppäimistösilmukat tulee ohjelmoida myös silmukoiden määrittelyt ja parametrit. (Katso myös kappale 5.4 Näppäimistösilmukoiden rekisteröinti sivulla 44). Näppäimistön piirilevy R B Y G Z Näppäimistösilmukan "Z"-liitin. 3. NÄPPÄIMISTÖTOIMINNOT S E C T I O N 3 Järjestelmän ohjelmointitoimintoja voidaan suorittaa miltä tahansa järjestelmän näppäimistöltä. LEDnäppäimistö ilmoittaa eri tilat ja toiminnot merkkivaloin. PC1555RKZ-näppäimistössä järjestelmä-valo toimii vika-, muisti-, ohjelmointi-, ja ohitusilmaisimena. Toisin kuin muut LED-näppäimistöt ilmaisee PC1555RKZ nämä tilat vain järjestelmä-valolla. LCD-näppäimistöä käytettäessä tiedot luetaan nestekidenäytöltä ja lisäksi LCD-näppäimistössä on myös merkkivalot. Perustiedot virityksestä ja poiskytkennästä, silmukoiden ohittamisesta ja käyttäjätoimintojen suorittamisesta löytyvät PC585 käyttöohjeesta. Seuraavat kappaleet tarjoavat lisätietoja näistä toiminnoista Viritys ja poiskytkentä Perustiedot virittämisestä ja poiskytkennästä löytyvät PC585 käyttöohjeesta. Muut viritystavat löytyvät kappaleesta 3.4 "[*]-komennot" ja kappaleesta 3.5 "Toimintonäppäimet" sivuilla 34 ja 38. HUOM: Tapahtumamuistiin tallentuu Viritetty kotona-tilaan tai Viritetty poissa-tilaan aina kun järjestelmä viritetään. Järjestelmä varoittaa äänimerkillä, jos virityksen jälkeinen poistuminen epäonnistuu. Näin vähennetään vikahälytysten määrää. Jos ei pakkoviritettävä, viive 1- tai viive 2-tyyppinen silmukka on auki poistumisviiveen lopussa, alkaa saapumisviiveen laskenta välittömästi ja sireeni soi tasaisesti saapumisviiveen ajan. Ellei järjestelmää kytketä pois saapumisviiveen loppuun mennessä, aiheutuu hälytys. Tämä ominaisuus voidaan asettaa OFF-asentoon: sektori [013], valinta [6]. (Katso kappale 5.17 "Viritys- ja poiskytkentävalinnat" sivulla 54 saadaksesi lisätietoja.) 3.2. Automaattinen ohitus Kotona-viritys Kotona-tilassa käyttäjä voi oleskella huoneistossa vaikka järjestelmä on viritetty. Kaikki kotona/poissatyyppisiksi ohjelmoidut silmukat ohitetaan käyttäjän virittäessä järjestelmän kotona-tilaan. (Katso kappale 5.2 "Silmukoiden ohjelmointi" sivulla 41.) Kun järjestelmä viritetään, syttyy ohitus-merkkivalo, jos jokin silmukka on ohjelmoitu kotona/poissa-tyyppiseksi. Tällöin järjestelmä tarkkailee viive 1- ja viive 2 -tyyppisiksi ohjelmoituja silmukoita. Ellei mikään viivesilmukka avaudu poistumisviiveen kuluessa, järjestelmä ohittaa kaikki kotona/poissa-tyyppisiksi ohjelmoidut silmukat. PC

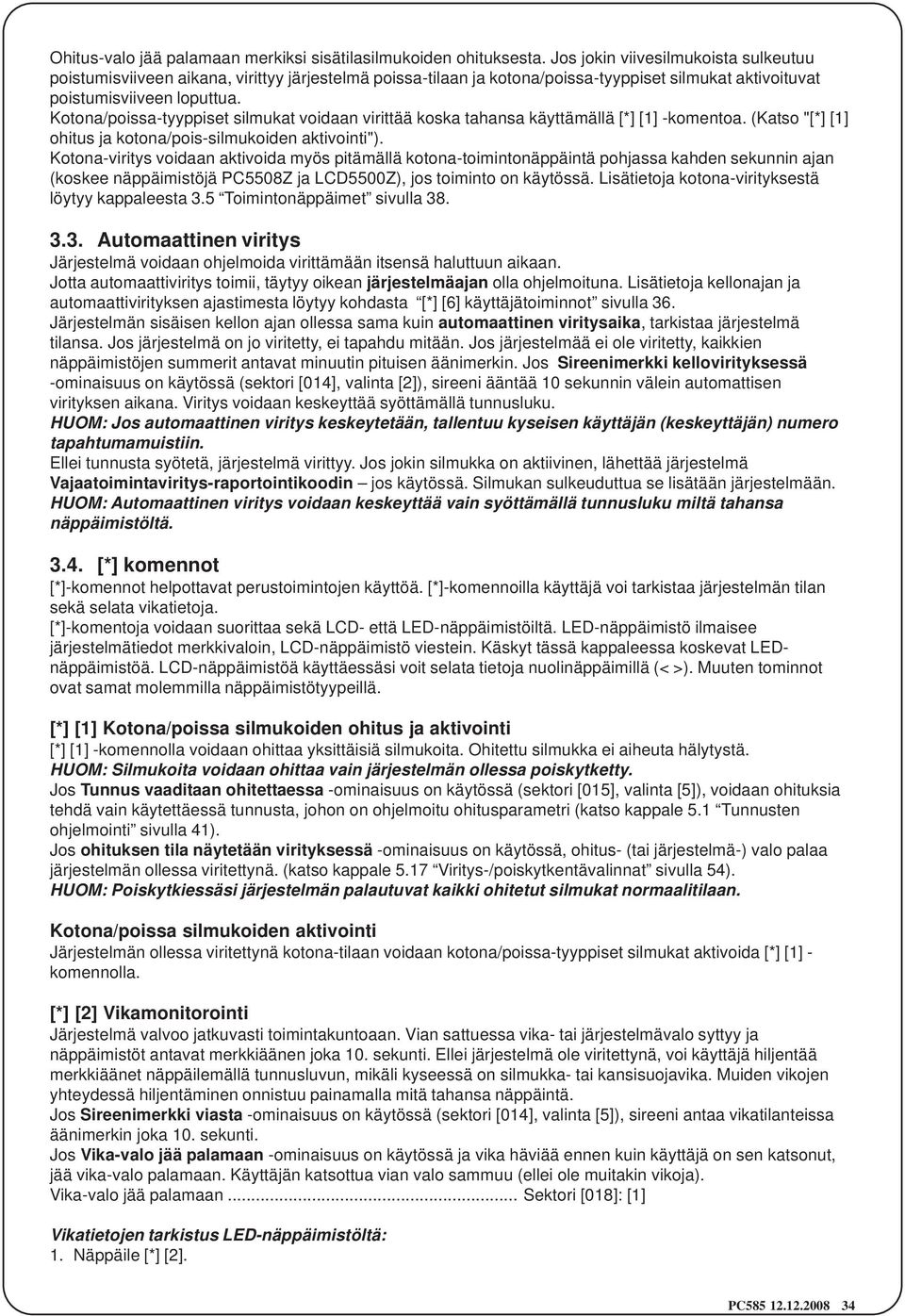

12 Ohitus-valo jää palamaan merkiksi sisätilasilmukoiden ohituksesta. Jos jokin viivesilmukoista sulkeutuu poistumisviiveen aikana, virittyy järjestelmä poissa-tilaan ja kotona/poissa-tyyppiset silmukat aktivoituvat poistumisviiveen loputtua. Kotona/poissa-tyyppiset silmukat voidaan virittää koska tahansa käyttämällä [*] [1] -komentoa. (Katso "[*] [1] ohitus ja kotona/pois-silmukoiden aktivointi"). Kotona-viritys voidaan aktivoida myös pitämällä kotona-toimintonäppäintä pohjassa kahden sekunnin ajan (koskee näppäimistöjä PC5508Z ja LCD5500Z), jos toiminto on käytössä. Lisätietoja kotona-virityksestä löytyy kappaleesta 3.5 Toimintonäppäimet sivulla Automaattinen viritys Järjestelmä voidaan ohjelmoida virittämään itsensä haluttuun aikaan. Jotta automaattiviritys toimii, täytyy oikean järjestelmäajan olla ohjelmoituna. Lisätietoja kellonajan ja automaattivirityksen ajastimesta löytyy kohdasta [*] [6] käyttäjätoiminnot sivulla 36. Järjestelmän sisäisen kellon ajan ollessa sama kuin automaattinen viritysaika, tarkistaa järjestelmä tilansa. Jos järjestelmä on jo viritetty, ei tapahdu mitään. Jos järjestelmää ei ole viritetty, kaikkien näppäimistöjen summerit antavat minuutin pituisen äänimerkin. Jos Sireenimerkki kellovirityksessä -ominaisuus on käytössä (sektori [014], valinta [2]), sireeni ääntää 10 sekunnin välein automattisen virityksen aikana. Viritys voidaan keskeyttää syöttämällä tunnusluku. HUOM: Jos automaattinen viritys keskeytetään, tallentuu kyseisen käyttäjän (keskeyttäjän) numero tapahtumamuistiin. Ellei tunnusta syötetä, järjestelmä virittyy. Jos jokin silmukka on aktiivinen, lähettää järjestelmä Vajaatoimintaviritys-raportointikoodin jos käytössä. Silmukan sulkeuduttua se lisätään järjestelmään. HUOM: Automaattinen viritys voidaan keskeyttää vain syöttämällä tunnusluku miltä tahansa näppäimistöltä [*] komennot [*]-komennot helpottavat perustoimintojen käyttöä. [*]-komennoilla käyttäjä voi tarkistaa järjestelmän tilan sekä selata vikatietoja. [*]-komentoja voidaan suorittaa sekä LCD- että LED-näppäimistöiltä. LED-näppäimistö ilmaisee järjestelmätiedot merkkivaloin, LCD-näppäimistö viestein. Käskyt tässä kappaleessa koskevat LEDnäppäimistöä. LCD-näppäimistöä käyttäessäsi voit selata tietoja nuolinäppäimillä (< >). Muuten tominnot ovat samat molemmilla näppäimistötyypeillä. [*] [1] Kotona/poissa silmukoiden ohitus ja aktivointi [*] [1] -komennolla voidaan ohittaa yksittäisiä silmukoita. Ohitettu silmukka ei aiheuta hälytystä. HUOM: Silmukoita voidaan ohittaa vain järjestelmän ollessa poiskytketty. Jos Tunnus vaaditaan ohitettaessa -ominaisuus on käytössä (sektori [015], valinta [5]), voidaan ohituksia tehdä vain käytettäessä tunnusta, johon on ohjelmoitu ohitusparametri (katso kappale 5.1 Tunnusten ohjelmointi sivulla 41). Jos ohituksen tila näytetään virityksessä -ominaisuus on käytössä, ohitus- (tai järjestelmä-) valo palaa järjestelmän ollessa viritettynä. (katso kappale 5.17 Viritys-/poiskytkentävalinnat sivulla 54). HUOM: Poiskytkiessäsi järjestelmän palautuvat kaikki ohitetut silmukat normaalitilaan. Kotona/poissa silmukoiden aktivointi Järjestelmän ollessa viritettynä kotona-tilaan voidaan kotona/poissa-tyyppiset silmukat aktivoida [*] [1] - komennolla. [*] [2] Vikamonitorointi Järjestelmä valvoo jatkuvasti toimintakuntoaan. Vian sattuessa vika- tai järjestelmävalo syttyy ja näppäimistöt antavat merkkiäänen joka 10. sekunti. Ellei järjestelmä ole viritettynä, voi käyttäjä hiljentää merkkiäänet näppäilemällä tunnusluvun, mikäli kyseessä on silmukka- tai kansisuojavika. Muiden vikojen yhteydessä hiljentäminen onnistuu painamalla mitä tahansa näppäintä. Jos Sireenimerkki viasta -ominaisuus on käytössä (sektori [014], valinta [5]), sireeni antaa vikatilanteissa äänimerkin joka 10. sekunti. Jos Vika-valo jää palamaan -ominaisuus on käytössä ja vika häviää ennen kuin käyttäjä on sen katsonut, jää vika-valo palamaan. Käyttäjän katsottua vian valo sammuu (ellei ole muitakin vikoja). Vika-valo jää palamaan... Sektori [018]: [1] Vikatietojen tarkistus LED-näppäimistöltä: 1. Näppäile [*] [2]. PC

13 2. Vika- (tai järjestelmä-) valo vilkkuu. Vikaluetteloa vastaava silmukkavalo palaa. LCD-näppäimistöä käytettäessä vikatiedot näkyvät näytöllä. Listaa voi selata nuolinäppäimillä (< >). HUOM: Vikatietoja voidaan LCD-näppäimistöltä selata myös viritetyssä tilassa, jos käytössä on näppäimistön versio 2.0 tai uudempi. Vanhemmat näppäimistöt näyttävät virheellisesti Palosilmukkavika. Käytettäessä vanhempia LCD-näppäimistöjä voidaan vikatietojen oikeellisuus varmistaa ohjelmoimalla sektorin [013], valinta [3] OFF-asentoon. Eri viat on kuvattu alla: Valo Vika 1 Kutsu huolto: Tarkempi vian syy saadaan selville painamalla [1]. Valot 1-5 ilmoittavat vian tyypin: Valo [1] Heikko akku: Varavirtalähteen jännite on alhainen. (< 11.5 V). Vika kuittaantuu jännitteen noustessa yli 12.5 V:n. Valo [2] Sireenipiiri viallinen: Sireenipiiri on auki (katso kappale 5.13 Sireeni sivulla 53). Valo [3] Järjestelmävika: Vika PC5400-kirjoitinmoduliin liitetyssä kirjoittimessa. Valo [4] Kansisuoja: Laajennusmodulissa kansisuojahälytys. Valo [5] Väylävika: Vika ilmaantuu järjestelmän kadottaessa yhteyden johonkin väylään liitetyistä laajennusmoduleista.(katso kappale 2.6 Valvonta sivulla 30). Tämä tapahtuma jää tapahtumamuistiin. HUOM: Kansisuojahälytys katoaa vasta kun se korjataan. Valot [6-8] Ei käytössä 2 AC-vika : Keskus ei saa verkkojännitet. Vikavalo (tai järjestelmävalo) vilkkuu AC-vian sattuessa, jos Vika-valo vilkkuu AC-viassa -ominaisuus on käytössä (sektori [016], valinta [2]). Tätä vikaa ei näytetä, jos AC-vika näytetään -ominaisuus ei ole käytössä (sektori [016], valinta [1]). Katso kappale 5.8 Robottipuhelin raportointikoodit sivulla 45 tarvitessasi lisätietoja AC-vian raportoinnista. 3 Puhelinlinjavika (TLM): Vika puhelinlinjassa (Katso kappale 5.12 Puhelinlinjavalvonta sivulla 52.) 4 Tietoliikennevika (FTC): Robottipuhelin ei onnistu saamaan yhteyttä johonkin ohjelmoiduista puhelinnumeroista (katso kappale 5.5 Robottipuhelin soittaminen sivulla 45). 5 Silmukkavika (sis. palosilmukat): Vika aiheutuu jonkun silmukan vikaantuessa. Silmukkavian sattuessa näppäimistöt antavat äänimerkkejä. Painamalla [5] vikatilassa voit tarkistaa vikaantuneiden silmukoiden numerot. HUOM: Palosilmukkavika aiheutuu ja näytetään viritetyssä tilassa. 6 Kansisuojavika: Kaksoispäätevastussilmukassa on kansisuojavika tai kansisuoja on auki langattomassa laitteessa. Vikatilanteessa näppäimistöt antavat äänimerkkejä. Painamalla [6] vikatilassa voit tarkistaa vikaantuneiden silm. numerot. Tämän vian sattuessavikaantunut silmukka täytyy kuitata täysin, ennen kuin vika kuittaantuu. HUOM: Jos kansisuojavikoja ei näytetä virittämättömänä -ominaisuus on käytössä (sektori [013], valinta [4]), ei näitä vikoja näytetä ellei järjestelmää ole viritetty. Jos ominaisuus ei ole käytössä, näytetään nämä viat näppäimistöllä. HUOM: Tämän vian sattuessa vikaantunut silmukka täytyy kuitata täysin, ennen kuin vika kuittaantuu. 7 Silmukassa heikko paristo: Langattoman laitteen paristo on heikko. Painamalla [7] kerran, kahdesti tai kolmesti saadaan selville missä laitteessa vika on. LED-näppäimistö ilmaisee vian silmukkavaloilla 1-8. Viat saadaan selville seuraavasti: Äänimerkkejä: Näppäimistö ilmaisee: Paina [7] 1 Silmukat, joissa heikko paristo (LED-näppäimistö - silm.valot 1-8) Paina [7] uudelleen2 Langattomat näppäimistöt, joissa heikko paristo (LED-näppäimistö - silmukkavalot 1-8) Paina [7] uudelleen3 Langattomat ohjaimet, joissa heikko paristo (LED-näppäimistö - silmukkavalot 1-8) Langattomien ohjaimien no:t 9-16 paristojen tilan tarkkailuun tarvitaan LCD-näppäimistö. 8 Kadonnut aika: Vika ilmaantuu, mikäli keskusyksikköön ei ole syötetty aikaa. Vika kuitaantuu, kun aika syötetään. [*] [3] Hälytysmuisti Muistin merkkivalo syttyy, mikäli jokin silmukka on hälyttänyt edellisen viritysjakson aikana tai kun järjestelmä ei ole ollut viritettynä (24 h silmukat) PC

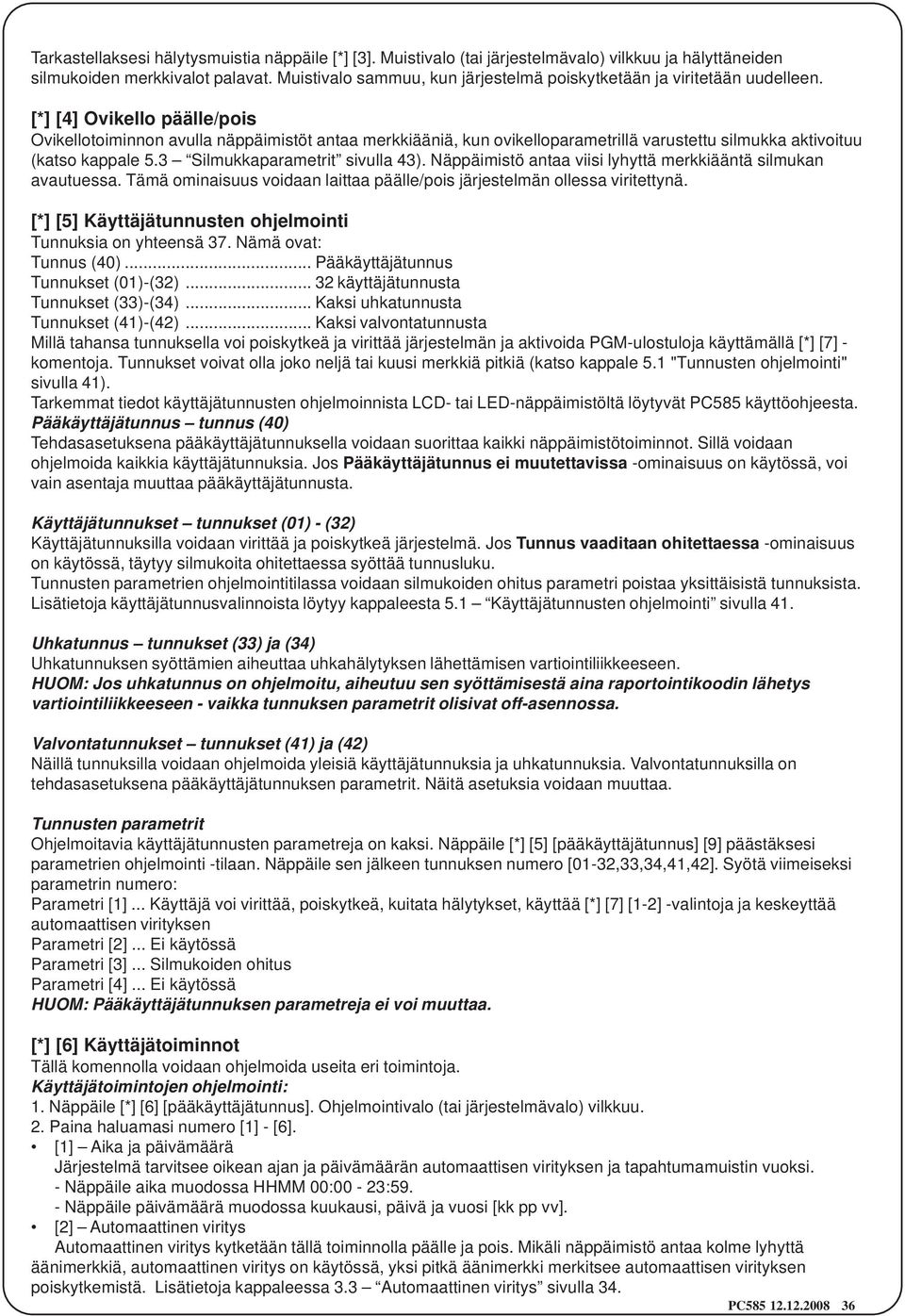

14 Tarkastellaksesi hälytysmuistia näppäile [*] [3]. Muistivalo (tai järjestelmävalo) vilkkuu ja hälyttäneiden silmukoiden merkkivalot palavat. Muistivalo sammuu, kun järjestelmä poiskytketään ja viritetään uudelleen. [*] [4] Ovikello päälle/pois Ovikellotoiminnon avulla näppäimistöt antaa merkkiääniä, kun ovikelloparametrillä varustettu silmukka aktivoituu (katso kappale 5.3 Silmukkaparametrit sivulla 43). Näppäimistö antaa viisi lyhyttä merkkiääntä silmukan avautuessa. Tämä ominaisuus voidaan laittaa päälle/pois järjestelmän ollessa viritettynä. [*] [5] Käyttäjätunnusten ohjelmointi Tunnuksia on yhteensä 37. Nämä ovat: Tunnus (40)... Pääkäyttäjätunnus Tunnukset (01)-(32) käyttäjätunnusta Tunnukset (33)-(34)... Kaksi uhkatunnusta Tunnukset (41)-(42)... Kaksi valvontatunnusta Millä tahansa tunnuksella voi poiskytkeä ja virittää järjestelmän ja aktivoida PGM-ulostuloja käyttämällä [*] [7] - komentoja. Tunnukset voivat olla joko neljä tai kuusi merkkiä pitkiä (katso kappale 5.1 "Tunnusten ohjelmointi" sivulla 41). Tarkemmat tiedot käyttäjätunnusten ohjelmoinnista LCD- tai LED-näppäimistöltä löytyvät PC585 käyttöohjeesta. Pääkäyttäjätunnus tunnus (40) Tehdasasetuksena pääkäyttäjätunnuksella voidaan suorittaa kaikki näppäimistötoiminnot. Sillä voidaan ohjelmoida kaikkia käyttäjätunnuksia. Jos Pääkäyttäjätunnus ei muutettavissa -ominaisuus on käytössä, voi vain asentaja muuttaa pääkäyttäjätunnusta. Käyttäjätunnukset tunnukset (01) - (32) Käyttäjätunnuksilla voidaan virittää ja poiskytkeä järjestelmä. Jos Tunnus vaaditaan ohitettaessa -ominaisuus on käytössä, täytyy silmukoita ohitettaessa syöttää tunnusluku. Tunnusten parametrien ohjelmointitilassa voidaan silmukoiden ohitus parametri poistaa yksittäisistä tunnuksista. Lisätietoja käyttäjätunnusvalinnoista löytyy kappaleesta 5.1 Käyttäjätunnusten ohjelmointi sivulla 41. Uhkatunnus tunnukset (33) ja (34) Uhkatunnuksen syöttämien aiheuttaa uhkahälytyksen lähettämisen vartiointiliikkeeseen. HUOM: Jos uhkatunnus on ohjelmoitu, aiheutuu sen syöttämisestä aina raportointikoodin lähetys vartiointiliikkeeseen - vaikka tunnuksen parametrit olisivat off-asennossa. Valvontatunnukset tunnukset (41) ja (42) Näillä tunnuksilla voidaan ohjelmoida yleisiä käyttäjätunnuksia ja uhkatunnuksia. Valvontatunnuksilla on tehdasasetuksena pääkäyttäjätunnuksen parametrit. Näitä asetuksia voidaan muuttaa. Tunnusten parametrit Ohjelmoitavia käyttäjätunnusten parametreja on kaksi. Näppäile [*] [5] [pääkäyttäjätunnus] [9] päästäksesi parametrien ohjelmointi -tilaan. Näppäile sen jälkeen tunnuksen numero [01-32,33,34,41,42]. Syötä viimeiseksi parametrin numero: Parametri [1]... Käyttäjä voi virittää, poiskytkeä, kuitata hälytykset, käyttää [*] [7] [1-2] -valintoja ja keskeyttää automaattisen virityksen Parametri [2]... Ei käytössä Parametri [3]... Silmukoiden ohitus Parametri [4]... Ei käytössä HUOM: Pääkäyttäjätunnuksen parametreja ei voi muuttaa. [*] [6] Käyttäjätoiminnot Tällä komennolla voidaan ohjelmoida useita eri toimintoja. Käyttäjätoimintojen ohjelmointi: 1. Näppäile [*] [6] [pääkäyttäjätunnus]. Ohjelmointivalo (tai järjestelmävalo) vilkkuu. 2. Paina haluamasi numero [1] - [6]. [1] Aika ja päivämäärä Järjestelmä tarvitsee oikean ajan ja päivämäärän automaattisen virityksen ja tapahtumamuistin vuoksi. - Näppäile aika muodossa HHMM 00:00-23:59. - Näppäile päivämäärä muodossa kuukausi, päivä ja vuosi [kk pp vv]. [2] Automaattinen viritys Automaattinen viritys kytketään tällä toiminnolla päälle ja pois. Mikäli näppäimistö antaa kolme lyhyttä äänimerkkiä, automaattinen viritys on käytössä, yksi pitkä äänimerkki merkitsee automaattisen virityksen poiskytkemistä. Lisätietoja kappaleessa 3.3 Automaattinen viritys sivulla 34. PC

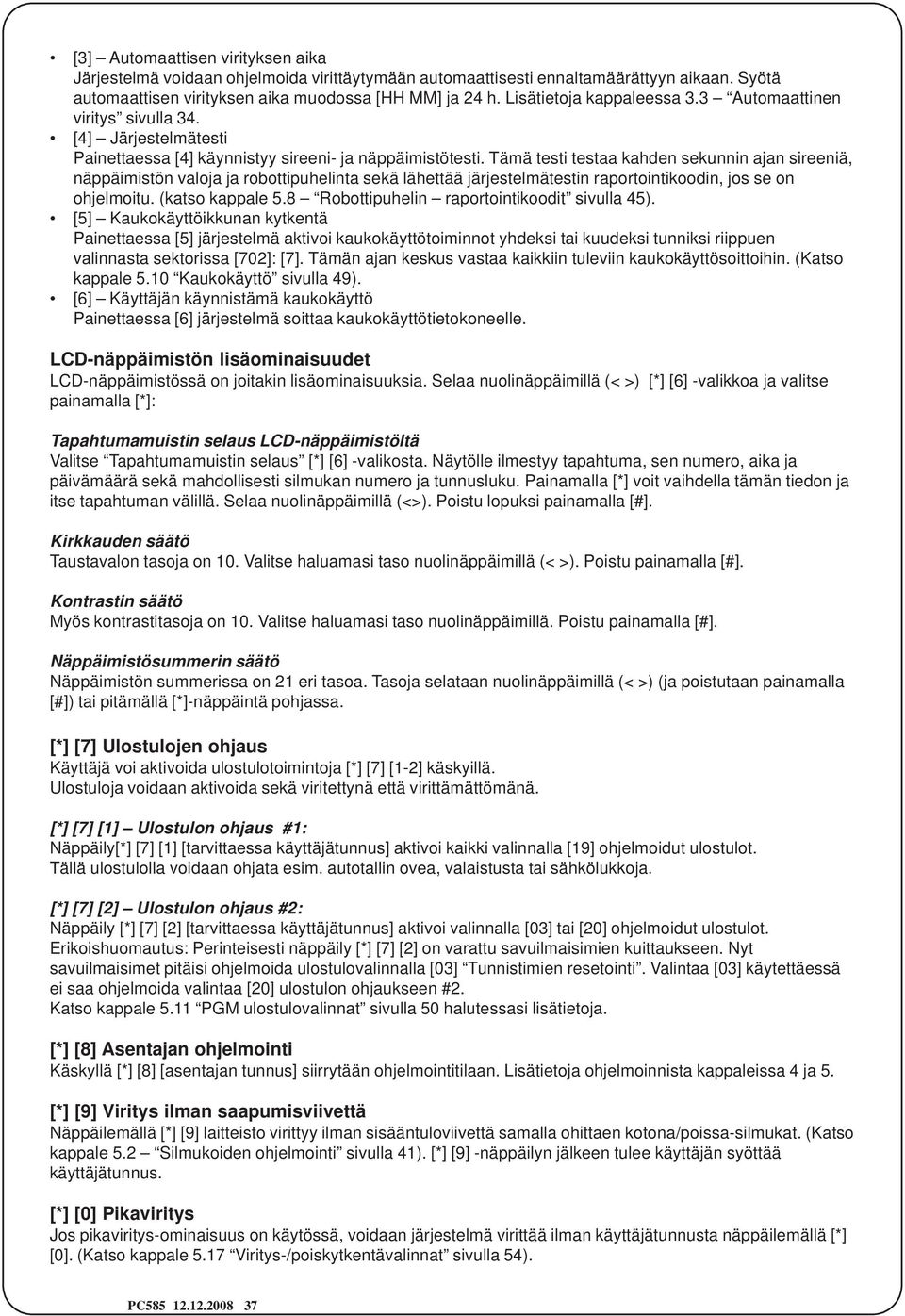

15 [3] Automaattisen virityksen aika Järjestelmä voidaan ohjelmoida virittäytymään automaattisesti ennaltamäärättyyn aikaan. Syötä automaattisen virityksen aika muodossa [HH MM] ja 24 h. Lisätietoja kappaleessa 3.3 Automaattinen viritys sivulla 34. [4] Järjestelmätesti Painettaessa [4] käynnistyy sireeni- ja näppäimistötesti. Tämä testi testaa kahden sekunnin ajan sireeniä, näppäimistön valoja ja robottipuhelinta sekä lähettää järjestelmätestin raportointikoodin, jos se on ohjelmoitu. (katso kappale 5.8 Robottipuhelin raportointikoodit sivulla 45). [5] Kaukokäyttöikkunan kytkentä Painettaessa [5] järjestelmä aktivoi kaukokäyttötoiminnot yhdeksi tai kuudeksi tunniksi riippuen valinnasta sektorissa [702]: [7]. Tämän ajan keskus vastaa kaikkiin tuleviin kaukokäyttösoittoihin. (Katso kappale 5.10 Kaukokäyttö sivulla 49). [6] Käyttäjän käynnistämä kaukokäyttö Painettaessa [6] järjestelmä soittaa kaukokäyttötietokoneelle. LCD-näppäimistön lisäominaisuudet LCD-näppäimistössä on joitakin lisäominaisuuksia. Selaa nuolinäppäimillä (< >) [*] [6] -valikkoa ja valitse painamalla [*]: Tapahtumamuistin selaus LCD-näppäimistöltä Valitse Tapahtumamuistin selaus [*] [6] -valikosta. Näytölle ilmestyy tapahtuma, sen numero, aika ja päivämäärä sekä mahdollisesti silmukan numero ja tunnusluku. Painamalla [*] voit vaihdella tämän tiedon ja itse tapahtuman välillä. Selaa nuolinäppäimillä (<>). Poistu lopuksi painamalla [#]. Kirkkauden säätö Taustavalon tasoja on 10. Valitse haluamasi taso nuolinäppäimillä (< >). Poistu painamalla [#]. Kontrastin säätö Myös kontrastitasoja on 10. Valitse haluamasi taso nuolinäppäimillä. Poistu painamalla [#]. Näppäimistösummerin säätö Näppäimistön summerissa on 21 eri tasoa. Tasoja selataan nuolinäppäimillä (< >) (ja poistutaan painamalla [#]) tai pitämällä [*]-näppäintä pohjassa. [*] [7] Ulostulojen ohjaus Käyttäjä voi aktivoida ulostulotoimintoja [*] [7] [1-2] käskyillä. Ulostuloja voidaan aktivoida sekä viritettynä että virittämättömänä. [*] [7] [1] Ulostulon ohjaus #1: Näppäily[*] [7] [1] [tarvittaessa käyttäjätunnus] aktivoi kaikki valinnalla [19] ohjelmoidut ulostulot. Tällä ulostulolla voidaan ohjata esim. autotallin ovea, valaistusta tai sähkölukkoja. [*] [7] [2] Ulostulon ohjaus #2: Näppäily [*] [7] [2] [tarvittaessa käyttäjätunnus] aktivoi valinnalla [03] tai [20] ohjelmoidut ulostulot. Erikoishuomautus: Perinteisesti näppäily [*] [7] [2] on varattu savuilmaisimien kuittaukseen. Nyt savuilmaisimet pitäisi ohjelmoida ulostulovalinnalla [03] Tunnistimien resetointi. Valintaa [03] käytettäessä ei saa ohjelmoida valintaa [20] ulostulon ohjaukseen #2. Katso kappale 5.11 PGM ulostulovalinnat sivulla 50 halutessasi lisätietoja. [*] [8] Asentajan ohjelmointi Käskyllä [*] [8] [asentajan tunnus] siirrytään ohjelmointitilaan. Lisätietoja ohjelmoinnista kappaleissa 4 ja 5. [*] [9] Viritys ilman saapumisviivettä Näppäilemällä [*] [9] laitteisto virittyy ilman sisääntuloviivettä samalla ohittaen kotona/poissa-silmukat. (Katso kappale 5.2 Silmukoiden ohjelmointi sivulla 41). [*] [9] -näppäilyn jälkeen tulee käyttäjän syöttää käyttäjätunnus. [*] [0] Pikaviritys Jos pikaviritys-ominaisuus on käytössä, voidaan järjestelmä virittää ilman käyttäjätunnusta näppäilemällä [*] [0]. (Katso kappale 5.17 Viritys-/poiskytkentävalinnat sivulla 54). PC

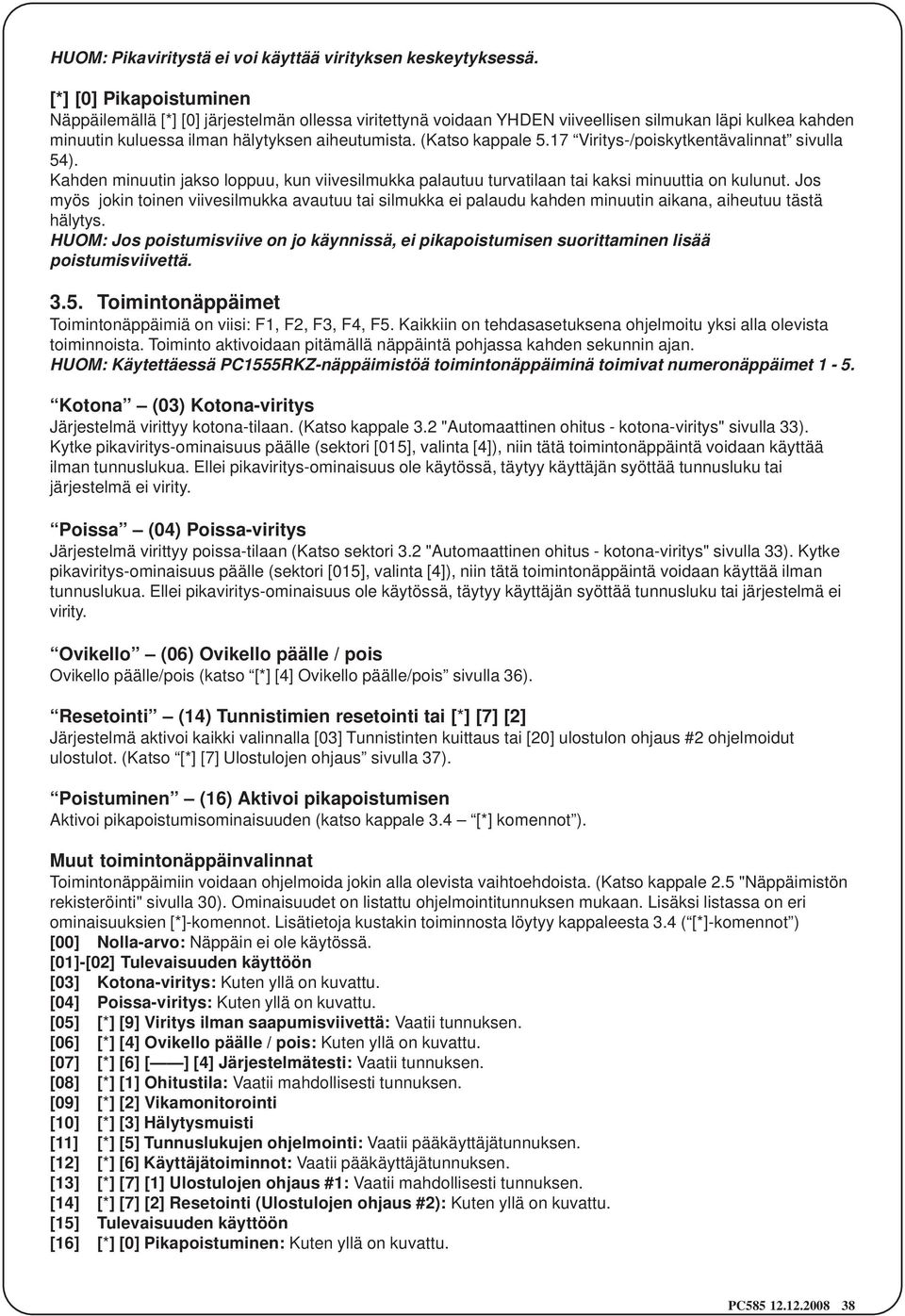

16 HUOM: Pikaviritystä ei voi käyttää virityksen keskeytyksessä. [*] [0] Pikapoistuminen Näppäilemällä [*] [0] järjestelmän ollessa viritettynä voidaan YHDEN viiveellisen silmukan läpi kulkea kahden minuutin kuluessa ilman hälytyksen aiheutumista. (Katso kappale 5.17 Viritys-/poiskytkentävalinnat sivulla 54). Kahden minuutin jakso loppuu, kun viivesilmukka palautuu turvatilaan tai kaksi minuuttia on kulunut. Jos myös jokin toinen viivesilmukka avautuu tai silmukka ei palaudu kahden minuutin aikana, aiheutuu tästä hälytys. HUOM: Jos poistumisviive on jo käynnissä, ei pikapoistumisen suorittaminen lisää poistumisviivettä Toimintonäppäimet Toimintonäppäimiä on viisi: F1, F2, F3, F4, F5. Kaikkiin on tehdasasetuksena ohjelmoitu yksi alla olevista toiminnoista. Toiminto aktivoidaan pitämällä näppäintä pohjassa kahden sekunnin ajan. HUOM: Käytettäessä PC1555RKZ-näppäimistöä toimintonäppäiminä toimivat numeronäppäimet 1-5. Kotona (03) Kotona-viritys Järjestelmä virittyy kotona-tilaan. (Katso kappale 3.2 "Automaattinen ohitus - kotona-viritys" sivulla 33). Kytke pikaviritys-ominaisuus päälle (sektori [015], valinta [4]), niin tätä toimintonäppäintä voidaan käyttää ilman tunnuslukua. Ellei pikaviritys-ominaisuus ole käytössä, täytyy käyttäjän syöttää tunnusluku tai järjestelmä ei virity. Poissa (04) Poissa-viritys Järjestelmä virittyy poissa-tilaan (Katso sektori 3.2 "Automaattinen ohitus - kotona-viritys" sivulla 33). Kytke pikaviritys-ominaisuus päälle (sektori [015], valinta [4]), niin tätä toimintonäppäintä voidaan käyttää ilman tunnuslukua. Ellei pikaviritys-ominaisuus ole käytössä, täytyy käyttäjän syöttää tunnusluku tai järjestelmä ei virity. Ovikello (06) Ovikello päälle / pois Ovikello päälle/pois (katso [*] [4] Ovikello päälle/pois sivulla 36). Resetointi (14) Tunnistimien resetointi tai [*] [7] [2] Järjestelmä aktivoi kaikki valinnalla [03] Tunnistinten kuittaus tai [20] ulostulon ohjaus #2 ohjelmoidut ulostulot. (Katso [*] [7] Ulostulojen ohjaus sivulla 37). Poistuminen (16) Aktivoi pikapoistumisen Aktivoi pikapoistumisominaisuuden (katso kappale 3.4 [*] komennot ). Muut toimintonäppäinvalinnat Toimintonäppäimiin voidaan ohjelmoida jokin alla olevista vaihtoehdoista. (Katso kappale 2.5 "Näppäimistön rekisteröinti" sivulla 30). Ominaisuudet on listattu ohjelmointitunnuksen mukaan. Lisäksi listassa on eri ominaisuuksien [*]-komennot. Lisätietoja kustakin toiminnosta löytyy kappaleesta 3.4 ( [*]-komennot ) [00] Nolla-arvo: Näppäin ei ole käytössä. [01]-[02] Tulevaisuuden käyttöön [03] Kotona-viritys: Kuten yllä on kuvattu. [04] Poissa-viritys: Kuten yllä on kuvattu. [05] [*] [9] Viritys ilman saapumisviivettä: Vaatii tunnuksen. [06] [*] [4] Ovikello päälle / pois: Kuten yllä on kuvattu. [07] [*] [6] [ ] [4] Järjestelmätesti: Vaatii tunnuksen. [08] [*] [1] Ohitustila: Vaatii mahdollisesti tunnuksen. [09] [*] [2] Vikamonitorointi [10] [*] [3] Hälytysmuisti [11] [*] [5] Tunnuslukujen ohjelmointi: Vaatii pääkäyttäjätunnuksen. [12] [*] [6] Käyttäjätoiminnot: Vaatii pääkäyttäjätunnuksen. [13] [*] [7] [1] Ulostulojen ohjaus #1: Vaatii mahdollisesti tunnuksen. [14] [*] [7] [2] Resetointi (Ulostulojen ohjaus #2): Kuten yllä on kuvattu. [15] Tulevaisuuden käyttöön [16] [*] [0] Pikapoistuminen: Kuten yllä on kuvattu. PC

17 [17] [*] [1] Kotona/pois-silmukoiden uudelleenaktivointi [18] - [20] Tulevaisuuden käyttöön 3.6 LCD5500Z-näppäimistön ominaisuudet Nämä ominaisuudet koskevat vain silmukkasisääntuloin varustettuja LCD5500Z-näppäimistöjä: Automaattinen hälytysmuistin selaus LCD5500Z-näppäimistö voidaan ohjelmoida selaamaan hälytysmuistia automaattisesti näppäimistön ollessa käyttämättömänä. Tämä korvaa kellonajan näytöllä.tämä ominaisuus ohjelmoidaan LCDohjelmointisektorissa [66], valinta [4]. 24 tunnin näyttö LCD5500Z-näppäimistö voidaan ohjelmoida näyttämään aika 24 h muodossa, 12 h am/pm -muodon sijasta. Tämä ohjelmoidaan LCD-ohjelmointisektorissa [66], valinta [3]. Näppäimistösilmukat Katso kappale 2.11 "Näppäimistösilmukat" sivulla 32. Vikamonitorointi viritetyssä tilassa Katso kappale [*] [2] Vikamonitorointi sivulla 34 halutessasi lisätietoja vikamonitoroinnista. Taustavalon vahvistus LCD5500Z, PC5508Z ja PC1555RKZ silmukkasisääntuloin varustetuissa näppäimistöissä on taustavalon vahvistus -ominaisuus, joka aktivoituu mitä tahansa näppäintä painettaessa. Vahvistus kestää 30 sekuntia viimeisestä painalluksesta. 4. KUINKA OHJELMOIDAAN Tässä kappaleessa kerrotaan kuinka ohjelmoidaan. HUOM: Lue tämä kappale huolellisesti ennen kuin aloitat ohjelmoinnin. Suosittelemme myös ohjelmointitaulukoiden täyttöä ennen ohjelmoinnin aloittamista Asentajan ohjelmointi Asentajan tunnusta käytetään järjestelmän ja robottipuhelimen ominaisuuksia ohjelmoitaessa. Asentajan tunnus tehdasasetuksena on [0585] mutta se voidaan muuttaa. Asentajan tunnus... Sektori [006] LED-näppäimistöltä: 1. Näppäile [*] [8] [asentajan tunnus]. Ohjelmointi-valo (tai järjestelmä-valo PC1555RKZ-näppäimistöllä) vilkkuu merkiksi siitä että ollaan ohjelmointitilassa. Viritys-valo syttyy merkiksi siitä, että järjestelmä odottaa kolminumeroista sektorinumeroa. 2. Syötä sen sektorin numero, jonka valintoja haluat muuttaa. Viritetty-valo sammuu. Valmis-valo syttyy merkiksi siitä, että järjestelmä odottaa ohjelmointiin vaadittavia tietoja. 3. Syötä tarvittavat tiedot (esim. numeroita, heksatietoja, ON/OFF-valintoja). HUOM: Ellei syöttämääsi kolminumeroista sektoritunnusta ole olemassa tai moduulia, joka sitä käyttää ei löydy, antaa näppäimistö kahden sekunnin pituisen virhemerkkiäänen. LCD-näppäimistöltä: 1. Näppäile [*] [8] [asentajan tunnus]. Näytöllä lukee Anna sektori ja kolme pistettä. 2. Syötä sen sektorin numero, jonka valintoja haluat muuttaa. Näytölle ilmestyy ohjelmointiin tarvittavat tiedot. 3. Syötä tarvittavat tiedot (esim. numeroita, heksatietoja, ON/OFF-valintoja). Tehdessäsi virheen poistu painammalla [#]. Valitse kyseinen sektori uudelleen ja syötä tiedot uudelleen. HUOM: Sektorin jokaisessa "laatikossa" tulee olla yksi luku, jotta muutokset tulevat voimaan. PC

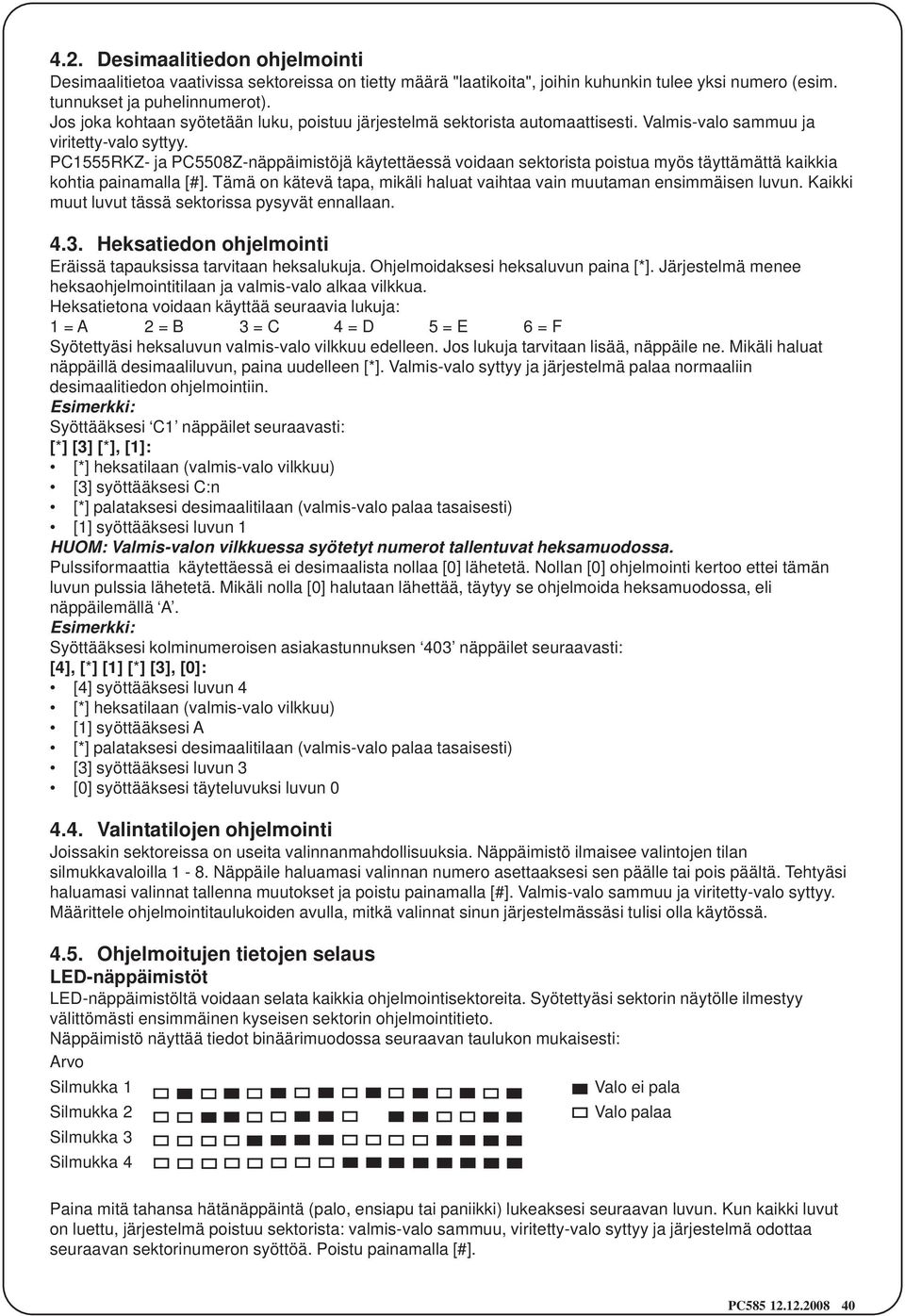

18 4.2. Desimaalitiedon ohjelmointi Desimaalitietoa vaativissa sektoreissa on tietty määrä "laatikoita", joihin kuhunkin tulee yksi numero (esim. tunnukset ja puhelinnumerot). Jos joka kohtaan syötetään luku, poistuu järjestelmä sektorista automaattisesti. Valmis-valo sammuu ja viritetty-valo syttyy. PC1555RKZ- ja PC5508Z-näppäimistöjä käytettäessä voidaan sektorista poistua myös täyttämättä kaikkia kohtia painamalla [#]. Tämä on kätevä tapa, mikäli haluat vaihtaa vain muutaman ensimmäisen luvun. Kaikki muut luvut tässä sektorissa pysyvät ennallaan Heksatiedon ohjelmointi Eräissä tapauksissa tarvitaan heksalukuja. Ohjelmoidaksesi heksaluvun paina [*]. Järjestelmä menee heksaohjelmointitilaan ja valmis-valo alkaa vilkkua. Heksatietona voidaan käyttää seuraavia lukuja: 1 = A 2 = B 3 = C 4 = D 5 = E 6 = F Syötettyäsi heksaluvun valmis-valo vilkkuu edelleen. Jos lukuja tarvitaan lisää, näppäile ne. Mikäli haluat näppäillä desimaaliluvun, paina uudelleen [*]. Valmis-valo syttyy ja järjestelmä palaa normaaliin desimaalitiedon ohjelmointiin. Esimerkki: Syöttääksesi C1 näppäilet seuraavasti: [*] [3] [*], [1]: [*] heksatilaan (valmis-valo vilkkuu) [3] syöttääksesi C:n [*] palataksesi desimaalitilaan (valmis-valo palaa tasaisesti) [1] syöttääksesi luvun 1 HUOM: Valmis-valon vilkkuessa syötetyt numerot tallentuvat heksamuodossa. Pulssiformaattia käytettäessä ei desimaalista nollaa [0] lähetetä. Nollan [0] ohjelmointi kertoo ettei tämän luvun pulssia lähetetä. Mikäli nolla [0] halutaan lähettää, täytyy se ohjelmoida heksamuodossa, eli näppäilemällä A. Esimerkki: Syöttääksesi kolminumeroisen asiakastunnuksen 403 näppäilet seuraavasti: [4], [*] [1] [*] [3], [0]: [4] syöttääksesi luvun 4 [*] heksatilaan (valmis-valo vilkkuu) [1] syöttääksesi A [*] palataksesi desimaalitilaan (valmis-valo palaa tasaisesti) [3] syöttääksesi luvun 3 [0] syöttääksesi täyteluvuksi luvun Valintatilojen ohjelmointi Joissakin sektoreissa on useita valinnanmahdollisuuksia. Näppäimistö ilmaisee valintojen tilan silmukkavaloilla 1-8. Näppäile haluamasi valinnan numero asettaaksesi sen päälle tai pois päältä. Tehtyäsi haluamasi valinnat tallenna muutokset ja poistu painamalla [#]. Valmis-valo sammuu ja viritetty-valo syttyy. Määrittele ohjelmointitaulukoiden avulla, mitkä valinnat sinun järjestelmässäsi tulisi olla käytössä Ohjelmoitujen tietojen selaus LED-näppäimistöt LED-näppäimistöltä voidaan selata kaikkia ohjelmointisektoreita. Syötettyäsi sektorin näytölle ilmestyy välittömästi ensimmäinen kyseisen sektorin ohjelmointitieto. Näppäimistö näyttää tiedot binäärimuodossa seuraavan taulukon mukaisesti: Arvo Silmukka 1 Silmukka 2 Silmukka 3 Silmukka 4 Valo ei pala Valo palaa Paina mitä tahansa hätänäppäintä (palo, ensiapu tai paniikki) lukeaksesi seuraavan luvun. Kun kaikki luvut on luettu, järjestelmä poistuu sektorista: valmis-valo sammuu, viritetty-valo syttyy ja järjestelmä odottaa seuraavan sektorinumeron syöttöä. Poistu painamalla [#]. PC

19 LCD-näppäimistöt Syöttämällä ohjelmointisektorin numero saadaan esiin kaikki kyseiseen sektoriin liittyvät tiedot. Selaa tietoja nuolinäppäimillä (< >). Sektorista poistutaan selaamalla nuolinäppäimillä yli tiedon tai painamalla [#]. 5. OHJELMOINTISEKTOREIDEN KUVAUKSET Tässä kappaleessa käydään läpi kaikki ohjelmoitavat ominaisuudet ja niiden sijainti ohjelmointisektoreissa Käyttäjätunnusten ohjelmointi Ohjelmointitilassa voidaan ohjelmoida kolmenlaisia tunnuksia: Pääkäyttäjätunnus, asentajatunnus ja huoltotunnus. Kaikki muut tunnukset voidaan ohjelmoida [*] [5] -käskyillä (katso kappale 3.4 "[*]-komennot" sivulla 34). Pääkäyttäjätunnus (40) voidaan ohjelmoida myös kuin käyttäjätunnus. Jos Pääkäyttäjätunnus ei muutettavissa -ominaisuus on käytössä, vain asentaja voi muuttaa pääkäyttäjätunnusta. Yleisillä käyttäjätunnuksilla voi virittää ja poiskytkeä järjestelmän. Jos Tunnus vaaditaan ohitettaessa - ominaisuus on käytössä, täytyy käyttäjän syöttää käyttäjätunnus voidakseen ohittaa silmukoita. Yksittäisistä käyttäjätunnuksista voidaan ohitusoikeus poistaa tunnusten ohjelmoinnissa (katso kappale 3.4 [*]- komennot sivulla 34). Jos 6-merkkiset käyttäjätunnukset -ominaisuus on käytössä, voidaan kaikki käyttäjätunnukset ohjelmoida kuusi merkkiä pitkiksi, paitsi panelin ID-tunnus ja kaukokäyttötunnus. Asentajan tunnus... Sektori [006] Pääkäyttäjätunnus... Sektori [007] Huoltotunnus... Sektori [008] Pääkäyttäjätunnus ei vaihdettavissa... Sektori [015]: [6] Tunnus vaaditaan ohitettaessa... Sektori [015]: [5] 6-merkkiset käyttäjätunnukset... Sektori [701]: [5] HUOM: Huoltotunnuksella voi vain virittää ja poiskytkeä järjestelmän. Huoltotunnuksella ei voi virittää näppäilemällä [*] [9], ohittaa silmukoita eikä suorittaa [*] [7] -komentoja Silmukoiden ohjelmointi Kaikki kahdeksan silmukkaa ovat tehdasasetuksena käytössä. Käyttämättömät silmukat tulee asettaa pois päältä sektorissa [202]. Sektorissa [001] määritellään kuinka silmukat toimivat. Kullekin silmukalle täytyy ohjelmoida kaksimerkkinen määrittely. Valitse määritelmä alla olevasta listasta. Lisäksi kullekin silmukalle voidaan ohjelmoida kahdeksan erilaista parametria sektoreissa [101] - [108] (katso kappale 5.3 Silmukkaparametrit sivulla 43). Silmukkamäärittelyt [00] Ei käytössä silmukka Silmukka ei ole käytössä. Käyttämättömät silmukat tulee ohjelmoida tämän tyyppisiksi. [01] Viivesilmukka, viive 1 Silmukan aukeaminen käynnistää saapumisviiveen. Näppäimistösummeri ääntää tasaisesti saapumisviiveen ajan. Jos järjestelmä poiskytketään ennen saapumisviiveen loppumista, ei aiheudu hälytystä. [02] Viivesilmukka, viive 2 Viive 2 -tyyppisen silmukan viiveaika voidaan asettaa riippumatta viive 1 -tyyppisen silmukan viiveestä sektorissa [005] (järjestelmäaika). [03] Välitön silmukka Silmukan aukeaminen aiheuttaa välittömän hälytyksen. Tyypillisesti tätä silmukkaa käytetään ikkunoissa, lasirikkotunnistimissa ja muissa kuorisuojailmaisimissa. [04] Sisätilasilmukka Tämä silmukka ei aiheuta hälytystä saapumisviiveen aikana. Silmukan aukeaminen ennen saapumisviiveen alkua aiheuttaa hälytyksen. Tyypillisesti tätä silmukkaa käytetään sisätilojen suojauksessa, esim. liiketunnistimet. PC

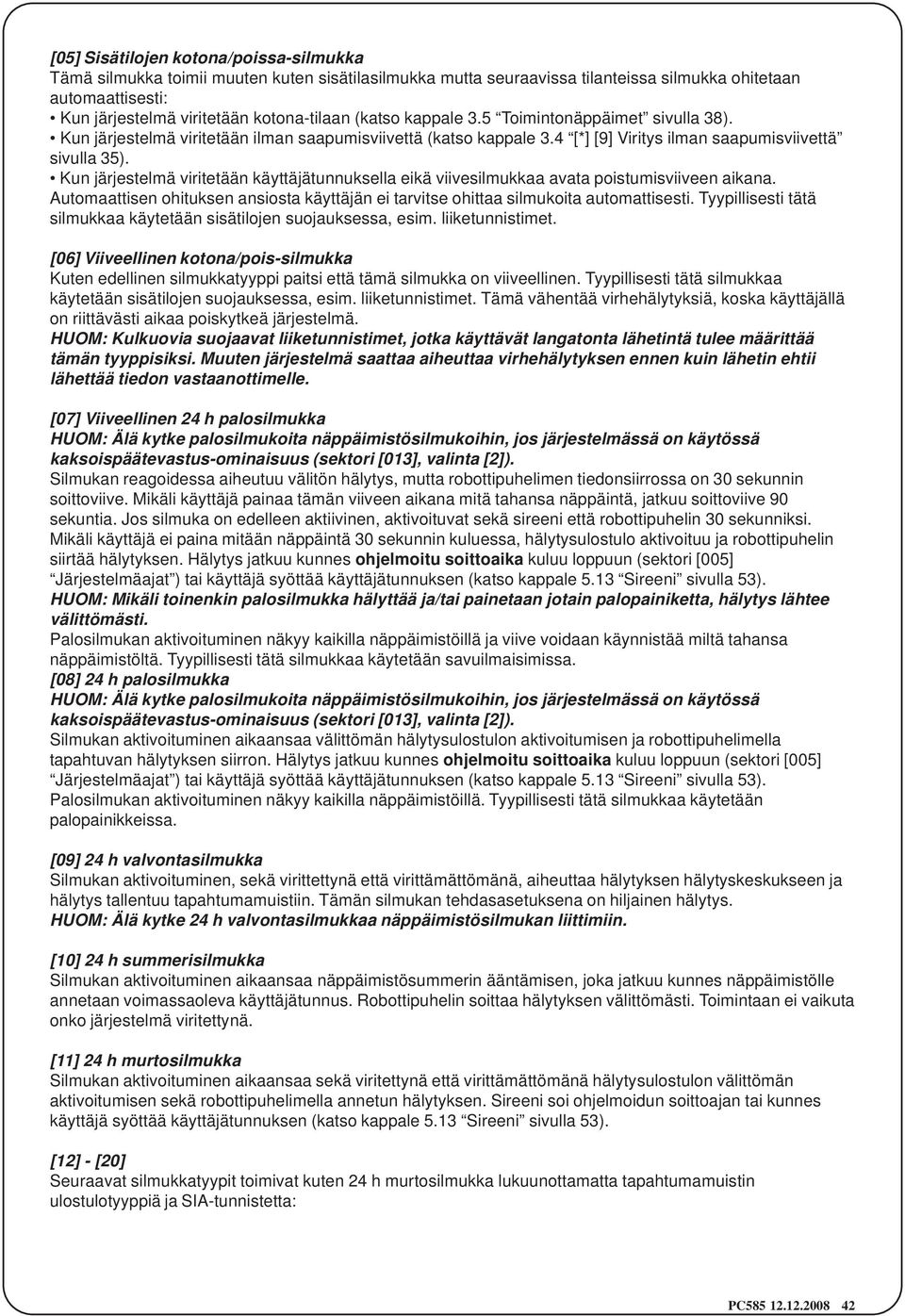

20 [05] Sisätilojen kotona/poissa-silmukka Tämä silmukka toimii muuten kuten sisätilasilmukka mutta seuraavissa tilanteissa silmukka ohitetaan automaattisesti: Kun järjestelmä viritetään kotona-tilaan (katso kappale 3.5 Toimintonäppäimet sivulla 38). Kun järjestelmä viritetään ilman saapumisviivettä (katso kappale 3.4 [*] [9] Viritys ilman saapumisviivettä sivulla 35). Kun järjestelmä viritetään käyttäjätunnuksella eikä viivesilmukkaa avata poistumisviiveen aikana. Automaattisen ohituksen ansiosta käyttäjän ei tarvitse ohittaa silmukoita automattisesti. Tyypillisesti tätä silmukkaa käytetään sisätilojen suojauksessa, esim. liiketunnistimet. [06] Viiveellinen kotona/pois-silmukka Kuten edellinen silmukkatyyppi paitsi että tämä silmukka on viiveellinen. Tyypillisesti tätä silmukkaa käytetään sisätilojen suojauksessa, esim. liiketunnistimet. Tämä vähentää virhehälytyksiä, koska käyttäjällä on riittävästi aikaa poiskytkeä järjestelmä. HUOM: Kulkuovia suojaavat liiketunnistimet, jotka käyttävät langatonta lähetintä tulee määrittää tämän tyyppisiksi. Muuten järjestelmä saattaa aiheuttaa virhehälytyksen ennen kuin lähetin ehtii lähettää tiedon vastaanottimelle. [07] Viiveellinen 24 h palosilmukka HUOM: Älä kytke palosilmukoita näppäimistösilmukoihin, jos järjestelmässä on käytössä kaksoispäätevastus-ominaisuus (sektori [013], valinta [2]). Silmukan reagoidessa aiheutuu välitön hälytys, mutta robottipuhelimen tiedonsiirrossa on 30 sekunnin soittoviive. Mikäli käyttäjä painaa tämän viiveen aikana mitä tahansa näppäintä, jatkuu soittoviive 90 sekuntia. Jos silmuka on edelleen aktiivinen, aktivoituvat sekä sireeni että robottipuhelin 30 sekunniksi. Mikäli käyttäjä ei paina mitään näppäintä 30 sekunnin kuluessa, hälytysulostulo aktivoituu ja robottipuhelin siirtää hälytyksen. Hälytys jatkuu kunnes ohjelmoitu soittoaika kuluu loppuun (sektori [005] Järjestelmäajat ) tai käyttäjä syöttää käyttäjätunnuksen (katso kappale 5.13 Sireeni sivulla 53). HUOM: Mikäli toinenkin palosilmukka hälyttää ja/tai painetaan jotain palopainiketta, hälytys lähtee välittömästi. Palosilmukan aktivoituminen näkyy kaikilla näppäimistöillä ja viive voidaan käynnistää miltä tahansa näppäimistöltä. Tyypillisesti tätä silmukkaa käytetään savuilmaisimissa. [08] 24 h palosilmukka HUOM: Älä kytke palosilmukoita näppäimistösilmukoihin, jos järjestelmässä on käytössä kaksoispäätevastus-ominaisuus (sektori [013], valinta [2]). Silmukan aktivoituminen aikaansaa välittömän hälytysulostulon aktivoitumisen ja robottipuhelimella tapahtuvan hälytyksen siirron. Hälytys jatkuu kunnes ohjelmoitu soittoaika kuluu loppuun (sektori [005] Järjestelmäajat ) tai käyttäjä syöttää käyttäjätunnuksen (katso kappale 5.13 Sireeni sivulla 53). Palosilmukan aktivoituminen näkyy kaikilla näppäimistöillä. Tyypillisesti tätä silmukkaa käytetään palopainikkeissa. [09] 24 h valvontasilmukka Silmukan aktivoituminen, sekä virittettynä että virittämättömänä, aiheuttaa hälytyksen hälytyskeskukseen ja hälytys tallentuu tapahtumamuistiin. Tämän silmukan tehdasasetuksena on hiljainen hälytys. HUOM: Älä kytke 24 h valvontasilmukkaa näppäimistösilmukan liittimiin. [10] 24 h summerisilmukka Silmukan aktivoituminen aikaansaa näppäimistösummerin ääntämisen, joka jatkuu kunnes näppäimistölle annetaan voimassaoleva käyttäjätunnus. Robottipuhelin soittaa hälytyksen välittömästi. Toimintaan ei vaikuta onko järjestelmä viritettynä. [11] 24 h murtosilmukka Silmukan aktivoituminen aikaansaa sekä viritettynä että virittämättömänä hälytysulostulon välittömän aktivoitumisen sekä robottipuhelimella annetun hälytyksen. Sireeni soi ohjelmoidun soittoajan tai kunnes käyttäjä syöttää käyttäjätunnuksen (katso kappale 5.13 Sireeni sivulla 53). [12] - [20] Seuraavat silmukkatyypit toimivat kuten 24 h murtosilmukka lukuunottamatta tapahtumamuistin ulostulotyyppiä ja SIA-tunnistetta: PC
