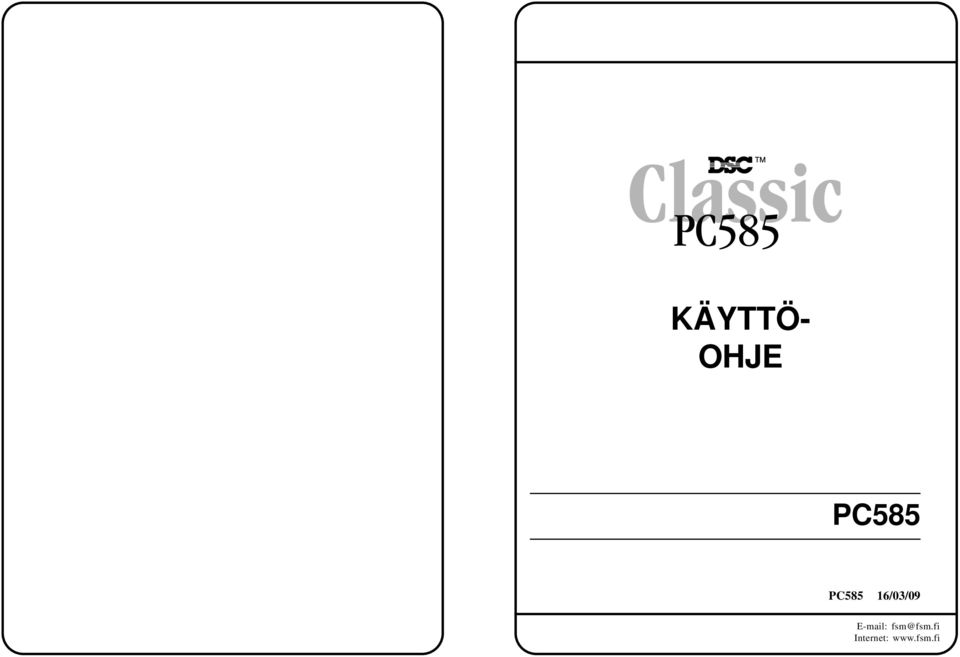

1 KÄYTTÖ- OHJE PC585 PC585 16/03/09 Internet:

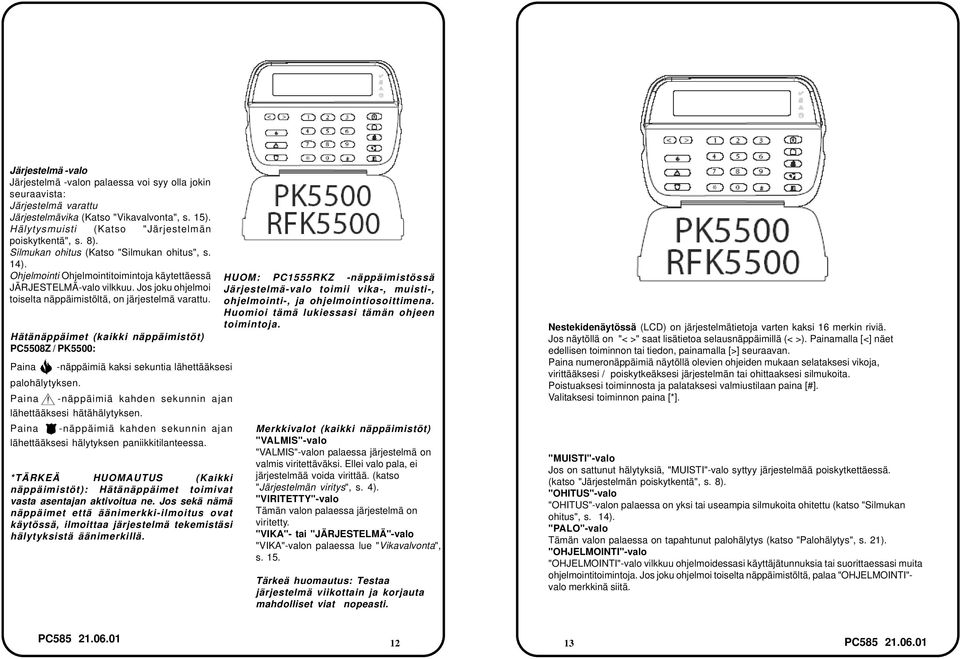

2 Järjestelmä -valo Järjestelmä -valon palaessa voi syy olla jokin seuraavista: Järjestelmä varattu Järjestelmävika (Katso "Vikavalvonta", s. 15). Hälytysmuisti (Katso "Järjestelmän poiskytkentä", s. 8). Silmukan ohitus (Katso "Silmukan ohitus", s. 14). Ohjelmointi Ohjelmointitoimintoja käytettäessä JÄRJESTELMÄ-valo vilkkuu. Jos joku ohjelmoi toiselta näppäimistöltä, on järjestelmä varattu. Hätänäppäimet (kaikki näppäimistöt) PC5508Z / PK5500: Paina -näppäimiä kaksi sekuntia lähettääksesi palohälytyksen. Paina -näppäimiä kahden sekunnin ajan lähettääksesi hätähälytyksen. Paina -näppäimiä kahden sekunnin ajan lähettääksesi hälytyksen paniikkitilanteessa. *TÄRKEÄ HUOMAUTUS (Kaikki näppäimistöt): Hätänäppäimet toimivat vasta asentajan aktivoitua ne. Jos sekä nämä näppäimet että äänimerkki-ilmoitus ovat käytössä, ilmoittaa järjestelmä tekemistäsi hälytyksistä äänimerkillä. HUOM: PC1555RKZ -näppäimistössä Järjestelmä-valo toimii vika-, muisti-, ohjelmointi-, ja ohjelmointiosoittimena. Huomioi tämä lukiessasi tämän ohjeen toimintoja. Merkkivalot (kaikki näppäimistöt) "VALMIS"-valo "VALMIS"-valon palaessa järjestelmä on valmis viritettäväksi. Ellei valo pala, ei järjestelmää voida virittää. (katso "Järjestelmän viritys", s. 4). "VIRITETTY"-valo Tämän valon palaessa järjestelmä on viritetty. "VIKA"- tai "JÄRJESTELMÄ"-valo "VIKA"-valon palaessa lue "Vikavalvonta", s. 15. Tärkeä huomautus: Testaa järjestelmä viikottain ja korjauta mahdolliset viat nopeasti. Nestekidenäytössä (LCD) on järjestelmätietoja varten kaksi 16 merkin riviä. Jos näytöllä on "< >" saat lisätietoa selausnäppäimillä (< >). Painamalla [<] näet edellisen toiminnon tai tiedon, painamalla [>] seuraavan. Paina numeronäppäimiä näytöllä olevien ohjeiden mukaan selataksesi vikoja, virittääksesi / poiskytkeäksesi järjestelmän tai ohittaaksesi silmukoita. Poistuaksesi toiminnosta ja palataksesi valmiustilaan paina [#]. Valitaksesi toiminnon paina [*]. "MUISTI"-valo Jos on sattunut hälytyksiä, "MUISTI"-valo syttyy järjestelmää poiskytkettäessä. (katso "Järjestelmän poiskytkentä", s. 8). "OHITUS"-valo "OHITUS"-valon palaessa on yksi tai useampia silmukoita ohitettu (katso "Silmukan ohitus", s. 14). "PALO"-valo Tämän valon palaessa on tapahtunut palohälytys (katso "Palohälytys", s. 21). "OHJELMOINTI"-valo "OHJELMOINTI"-valo vilkkuu ohjelmoidessasi käyttäjätunnuksia tai suorittaessasi muita ohjelmointitoimintoja. Jos joku ohjelmoi toiselta näppäimistöltä, palaa "OHJELMOINTI"- valo merkkinä siitä

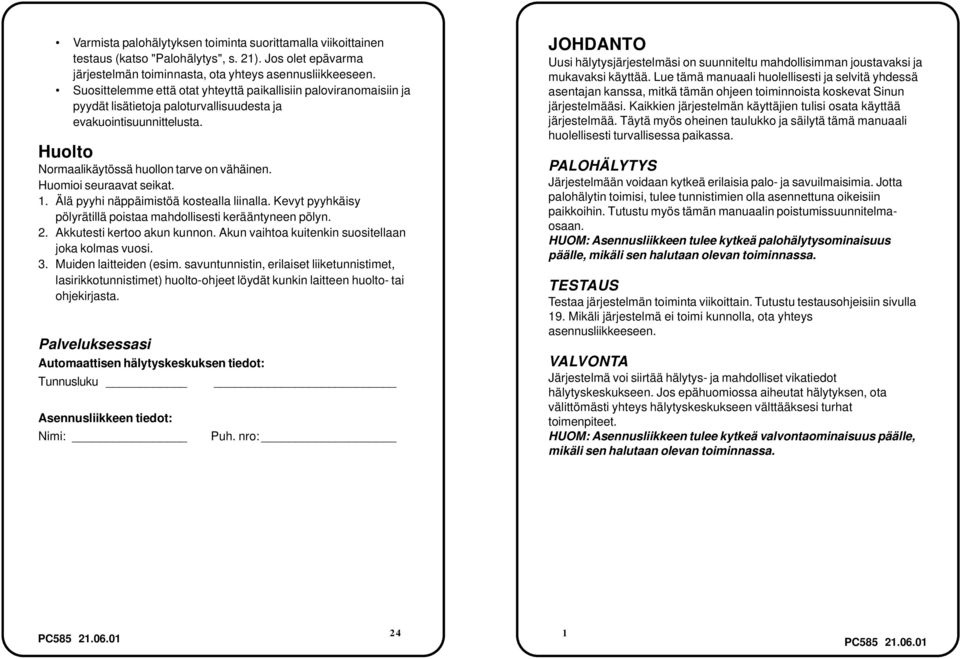

3 Varmista palohälytyksen toiminta suorittamalla viikoittainen testaus (katso "Palohälytys", s. 21). Jos olet epävarma järjestelmän toiminnasta, ota yhteys asennusliikkeeseen. Suosittelemme että otat yhteyttä paikallisiin paloviranomaisiin ja pyydät lisätietoja paloturvallisuudesta ja evakuointisuunnittelusta. Huolto Normaalikäytössä huollon tarve on vähäinen. Huomioi seuraavat seikat. 1. Älä pyyhi näppäimistöä kostealla liinalla. Kevyt pyyhkäisy pölyrätillä poistaa mahdollisesti kerääntyneen pölyn. 2. Akkutesti kertoo akun kunnon. Akun vaihtoa kuitenkin suositellaan joka kolmas vuosi. 3. Muiden laitteiden (esim. savuntunnistin, erilaiset liiketunnistimet, lasirikkotunnistimet) huolto-ohjeet löydät kunkin laitteen huolto- tai ohjekirjasta. Palveluksessasi Automaattisen hälytyskeskuksen tiedot: Tunnusluku Asennusliikkeen tiedot: Nimi: Puh. nro: JOHDANTO Uusi hälytysjärjestelmäsi on suunniteltu mahdollisimman joustavaksi ja mukavaksi käyttää. Lue tämä manuaali huolellisesti ja selvitä yhdessä asentajan kanssa, mitkä tämän ohjeen toiminnoista koskevat Sinun järjestelmääsi. Kaikkien järjestelmän käyttäjien tulisi osata käyttää järjestelmää. Täytä myös oheinen taulukko ja säilytä tämä manuaali huolellisesti turvallisessa paikassa. PALOHÄLYTYS Järjestelmään voidaan kytkeä erilaisia palo- ja savuilmaisimia. Jotta palohälytin toimisi, tulee tunnistimien olla asennettuna oikeisiin paikkoihin. Tutustu myös tämän manuaalin poistumissuunnitelmaosaan. HUOM: Asennusliikkeen tulee kytkeä palohälytysominaisuus päälle, mikäli sen halutaan olevan toiminnassa. TESTAUS Testaa järjestelmän toiminta viikoittain. Tutustu testausohjeisiin sivulla 19. Mikäli järjestelmä ei toimi kunnolla, ota yhteys asennusliikkeeseen. VALVONTA Järjestelmä voi siirtää hälytys- ja mahdolliset vikatiedot hälytyskeskukseen. Jos epähuomiossa aiheutat hälytyksen, ota välittömästi yhteys hälytyskeskukseen välttääksesi turhat toimenpiteet. HUOM: Asennusliikkeen tulee kytkeä valvontaominaisuus päälle, mikäli sen halutaan olevan toiminnassa. 24 1

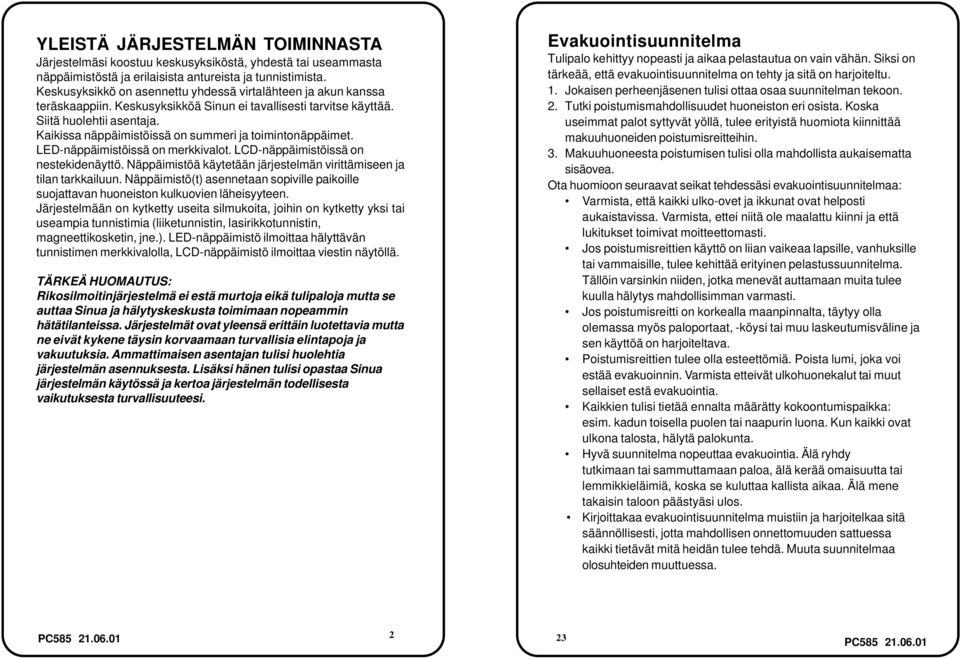

4 YLEISTÄ JÄRJESTELMÄN TOIMINNASTA Järjestelmäsi koostuu keskusyksiköstä, yhdestä tai useammasta näppäimistöstä ja erilaisista antureista ja tunnistimista. Keskusyksikkö on asennettu yhdessä virtalähteen ja akun kanssa teräskaappiin. Keskusyksikköä Sinun ei tavallisesti tarvitse käyttää. Siitä huolehtii asentaja. Kaikissa näppäimistöissä on summeri ja toimintonäppäimet. LED-näppäimistöissä on merkkivalot. LCD-näppäimistöissä on nestekidenäyttö. Näppäimistöä käytetään järjestelmän virittämiseen ja tilan tarkkailuun. Näppäimistö(t) asennetaan sopiville paikoille suojattavan huoneiston kulkuovien läheisyyteen. Järjestelmään on kytketty useita silmukoita, joihin on kytketty yksi tai useampia tunnistimia (liiketunnistin, lasirikkotunnistin, magneettikosketin, jne.). LED-näppäimistö ilmoittaa hälyttävän tunnistimen merkkivalolla, LCD-näppäimistö ilmoittaa viestin näytöllä. TÄRKEÄ HUOMAUTUS: Rikosilmoitinjärjestelmä ei estä murtoja eikä tulipaloja mutta se auttaa Sinua ja hälytyskeskusta toimimaan nopeammin hätätilanteissa. Järjestelmät ovat yleensä erittäin luotettavia mutta ne eivät kykene täysin korvaamaan turvallisia elintapoja ja vakuutuksia. Ammattimaisen asentajan tulisi huolehtia järjestelmän asennuksesta. Lisäksi hänen tulisi opastaa Sinua järjestelmän käytössä ja kertoa järjestelmän todellisesta vaikutuksesta turvallisuuteesi. Evakuointisuunnitelma Tulipalo kehittyy nopeasti ja aikaa pelastautua on vain vähän. Siksi on tärkeää, että evakuointisuunnitelma on tehty ja sitä on harjoiteltu. 1. Jokaisen perheenjäsenen tulisi ottaa osaa suunnitelman tekoon. 2. Tutki poistumismahdollisuudet huoneiston eri osista. Koska useimmat palot syttyvät yöllä, tulee erityistä huomiota kiinnittää makuuhuoneiden poistumisreitteihin. 3. Makuuhuoneesta poistumisen tulisi olla mahdollista aukaisematta sisäovea. Ota huomioon seuraavat seikat tehdessäsi evakuointisuunnitelmaa: Varmista, että kaikki ulko-ovet ja ikkunat ovat helposti aukaistavissa. Varmista, ettei niitä ole maalattu kiinni ja että lukitukset toimivat moitteettomasti. Jos poistumisreittien käyttö on liian vaikeaa lapsille, vanhuksille tai vammaisille, tulee kehittää erityinen pelastussuunnitelma. Tällöin varsinkin niiden, jotka menevät auttamaan muita tulee kuulla hälytys mahdollisimman varmasti. Jos poistumisreitti on korkealla maanpinnalta, täytyy olla olemassa myös paloportaat, -köysi tai muu laskeutumisväline ja sen käyttöä on harjoiteltava. Poistumisreittien tulee olla esteettömiä. Poista lumi, joka voi estää evakuoinnin. Varmista etteivät ulkohuonekalut tai muut sellaiset estä evakuointia. Kaikkien tulisi tietää ennalta määrätty kokoontumispaikka: esim. kadun toisella puolen tai naapurin luona. Kun kaikki ovat ulkona talosta, hälytä palokunta. Hyvä suunnitelma nopeuttaa evakuointia. Älä ryhdy tutkimaan tai sammuttamaan paloa, älä kerää omaisuutta tai lemmikkieläimiä, koska se kuluttaa kallista aikaa. Älä mene takaisin taloon päästyäsi ulos. Kirjoittakaa evakuointisuunnitelma muistiin ja harjoitelkaa sitä säännöllisesti, jotta mahdollisen onnettomuuden sattuessa kaikki tietävät mitä heidän tulee tehdä. Muuta suunnitelmaa olosuhteiden muuttuessa. 2 23

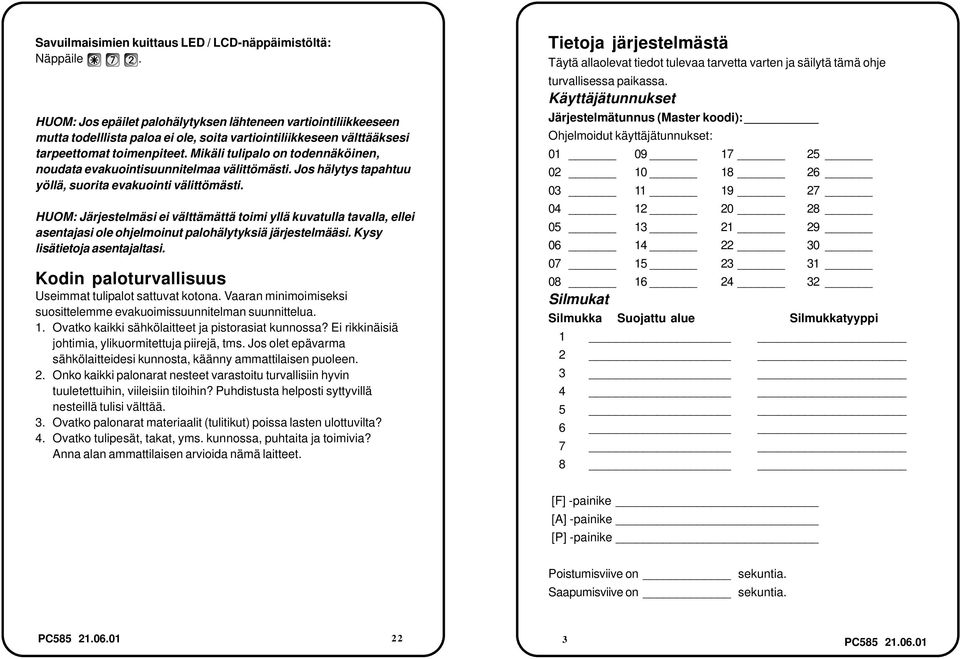

5 Savuilmaisimien kuittaus LED / LCD-näppäimistöltä: Näppäile. HUOM: Jos epäilet palohälytyksen lähteneen vartiointiliikkeeseen mutta todelllista paloa ei ole, soita vartiointiliikkeseen välttääksesi tarpeettomat toimenpiteet. Mikäli tulipalo on todennäköinen, noudata evakuointisuunnitelmaa välittömästi. Jos hälytys tapahtuu yöllä, suorita evakuointi välittömästi. HUOM: Järjestelmäsi ei välttämättä toimi yllä kuvatulla tavalla, ellei asentajasi ole ohjelmoinut palohälytyksiä järjestelmääsi. Kysy lisätietoja asentajaltasi. Kodin paloturvallisuus Useimmat tulipalot sattuvat kotona. Vaaran minimoimiseksi suosittelemme evakuoimissuunnitelman suunnittelua. 1. Ovatko kaikki sähkölaitteet ja pistorasiat kunnossa? Ei rikkinäisiä johtimia, ylikuormitettuja piirejä, tms. Jos olet epävarma sähkölaitteidesi kunnosta, käänny ammattilaisen puoleen. 2. Onko kaikki palonarat nesteet varastoitu turvallisiin hyvin tuuletettuihin, viileisiin tiloihin? Puhdistusta helposti syttyvillä nesteillä tulisi välttää. 3. Ovatko palonarat materiaalit (tulitikut) poissa lasten ulottuvilta? 4. Ovatko tulipesät, takat, yms. kunnossa, puhtaita ja toimivia? Anna alan ammattilaisen arvioida nämä laitteet. Tietoja järjestelmästä Täytä allaolevat tiedot tulevaa tarvetta varten ja säilytä tämä ohje turvallisessa paikassa. Käyttäjätunnukset Järjestelmätunnus (Master koodi): Ohjelmoidut käyttäjätunnukset: Silmukat Silmukka Suojattu alue Silmukkatyyppi [F] -painike [A] -painike [P] -painike Poistumisviive on Saapumisviive on sekuntia. sekuntia. 22 3

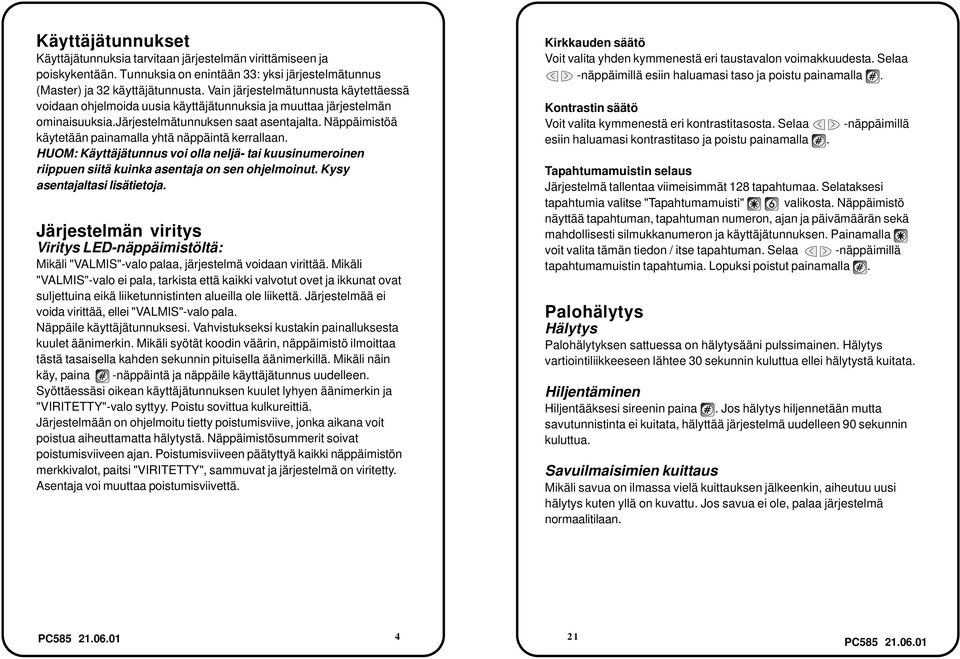

6 Käyttäjätunnukset Käyttäjätunnuksia tarvitaan järjestelmän virittämiseen ja poiskykentään. Tunnuksia on enintään 33: yksi järjestelmätunnus (Master) ja 32 käyttäjätunnusta. Vain järjestelmätunnusta käytettäessä voidaan ohjelmoida uusia käyttäjätunnuksia ja muuttaa järjestelmän ominaisuuksia.järjestelmätunnuksen saat asentajalta. Näppäimistöä käytetään painamalla yhtä näppäintä kerrallaan. HUOM: Käyttäjätunnus voi olla neljä- tai kuusinumeroinen riippuen siitä kuinka asentaja on sen ohjelmoinut. Kysy asentajaltasi lisätietoja. Järjestelmän viritys Viritys LED-näppäimistöltä: Mikäli "VALMIS"-valo palaa, järjestelmä voidaan virittää. Mikäli "VALMIS"-valo ei pala, tarkista että kaikki valvotut ovet ja ikkunat ovat suljettuina eikä liiketunnistinten alueilla ole liikettä. Järjestelmää ei voida virittää, ellei "VALMIS"-valo pala. Näppäile käyttäjätunnuksesi. Vahvistukseksi kustakin painalluksesta kuulet äänimerkin. Mikäli syötät koodin väärin, näppäimistö ilmoittaa tästä tasaisella kahden sekunnin pituisella äänimerkillä. Mikäli näin käy, paina -näppäintä ja näppäile käyttäjätunnus uudelleen. Syöttäessäsi oikean käyttäjätunnuksen kuulet lyhyen äänimerkin ja "VIRITETTY"-valo syttyy. Poistu sovittua kulkureittiä. Järjestelmään on ohjelmoitu tietty poistumisviive, jonka aikana voit poistua aiheuttamatta hälytystä. Näppäimistösummerit soivat poistumisviiveen ajan. Poistumisviiveen päätyttyä kaikki näppäimistön merkkivalot, paitsi "VIRITETTY", sammuvat ja järjestelmä on viritetty. Asentaja voi muuttaa poistumisviivettä. Kirkkauden säätö Voit valita yhden kymmenestä eri taustavalon voimakkuudesta. Selaa -näppäimillä esiin haluamasi taso ja poistu painamalla. Kontrastin säätö Voit valita kymmenestä eri kontrastitasosta. Selaa -näppäimillä esiin haluamasi kontrastitaso ja poistu painamalla. Tapahtumamuistin selaus Järjestelmä tallentaa viimeisimmät 128 tapahtumaa. Selataksesi tapahtumia valitse "Tapahtumamuisti" valikosta. Näppäimistö näyttää tapahtuman, tapahtuman numeron, ajan ja päivämäärän sekä mahdollisesti silmukkanumeron ja käyttäjätunnuksen. Painamalla voit valita tämän tiedon / itse tapahtuman. Selaa -näppäimillä tapahtumamuistin tapahtumia. Lopuksi poistut painamalla. Palohälytys Hälytys Palohälytyksen sattuessa on hälytysääni pulssimainen. Hälytys vartiointiliikkeeseen lähtee 30 sekunnin kuluttua ellei hälytystä kuitata. Hiljentäminen Hiljentääksesi sireenin paina. Jos hälytys hiljennetään mutta savutunnistinta ei kuitata, hälyttää järjestelmä uudelleen 90 sekunnin kuluttua. Savuilmaisimien kuittaus Mikäli savua on ilmassa vielä kuittauksen jälkeenkin, aiheutuu uusi hälytys kuten yllä on kuvattu. Jos savua ei ole, palaa järjestelmä normaalitilaan. 4 21

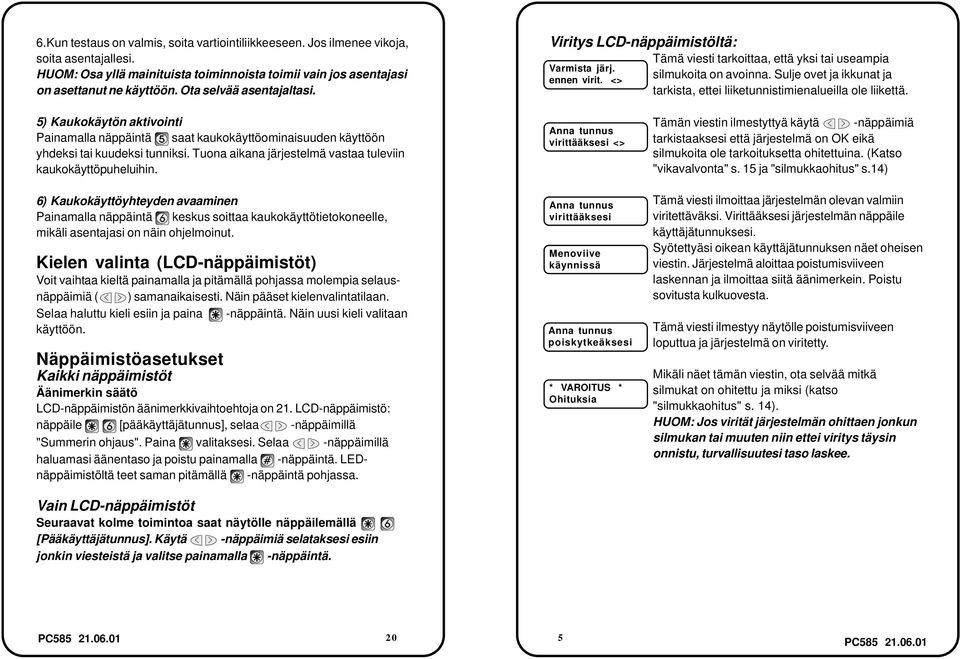

7 6.Kun testaus on valmis, soita vartiointiliikkeeseen. Jos ilmenee vikoja, soita asentajallesi. HUOM: Osa yllä mainituista toiminnoista toimii vain jos asentajasi on asettanut ne käyttöön. Ota selvää asentajaltasi. Viritys LCD-näppäimistöltä: Varmista järj. ennen virit. <> Tämä viesti tarkoittaa, että yksi tai useampia silmukoita on avoinna. Sulje ovet ja ikkunat ja tarkista, ettei liiketunnistimienalueilla ole liikettä. 5) Kaukokäytön aktivointi Painamalla näppäintä saat kaukokäyttöominaisuuden käyttöön yhdeksi tai kuudeksi tunniksi. Tuona aikana järjestelmä vastaa tuleviin kaukokäyttöpuheluihin. 6) Kaukokäyttöyhteyden avaaminen Painamalla näppäintä keskus soittaa kaukokäyttötietokoneelle, mikäli asentajasi on näin ohjelmoinut. Kielen valinta (LCD-näppäimistöt) Voit vaihtaa kieltä painamalla ja pitämällä pohjassa molempia selausnäppäimiä ( ) samanaikaisesti. Näin pääset kielenvalintatilaan. Selaa haluttu kieli esiin ja paina -näppäintä. Näin uusi kieli valitaan käyttöön. Näppäimistöasetukset Kaikki näppäimistöt Äänimerkin säätö LCD-näppäimistön äänimerkkivaihtoehtoja on 21. LCD-näppäimistö: näppäile [pääkäyttäjätunnus], selaa -näppäimillä "Summerin ohjaus". Paina valitaksesi. Selaa -näppäimillä haluamasi äänentaso ja poistu painamalla -näppäintä. LEDnäppäimistöltä teet saman pitämällä -näppäintä pohjassa. Vain LCD-näppäimistöt Seuraavat kolme toimintoa saat näytölle näppäilemällä [Pääkäyttäjätunnus]. Käytä -näppäimiä selataksesi esiin jonkin viesteistä ja valitse painamalla -näppäintä. virittääksesi <> virittääksesi Menoviive käynnissä poiskytkeäksesi * VAROITUS * Ohituksia Tämän viestin ilmestyttyä käytä -näppäimiä tarkistaaksesi että järjestelmä on OK eikä silmukoita ole tarkoituksetta ohitettuina. (Katso "vikavalvonta" s. 15 ja "silmukkaohitus" s.14) Tämä viesti ilmoittaa järjestelmän olevan valmiin viritettäväksi. Virittääksesi järjestelmän näppäile käyttäjätunnuksesi. Syötettyäsi oikean käyttäjätunnuksen näet oheisen viestin. Järjestelmä aloittaa poistumisviiveen laskennan ja ilmoittaa siitä äänimerkein. Poistu sovitusta kulkuovesta. Tämä viesti ilmestyy näytölle poistumisviiveen loputtua ja järjestelmä on viritetty. Mikäli näet tämän viestin, ota selvää mitkä silmukat on ohitettu ja miksi (katso "silmukkaohitus" s. 14). HUOM: Jos virität järjestelmän ohittaen jonkun silmukan tai muuten niin ettei viritys täysin onnistu, turvallisuutesi taso laskee. 20 5

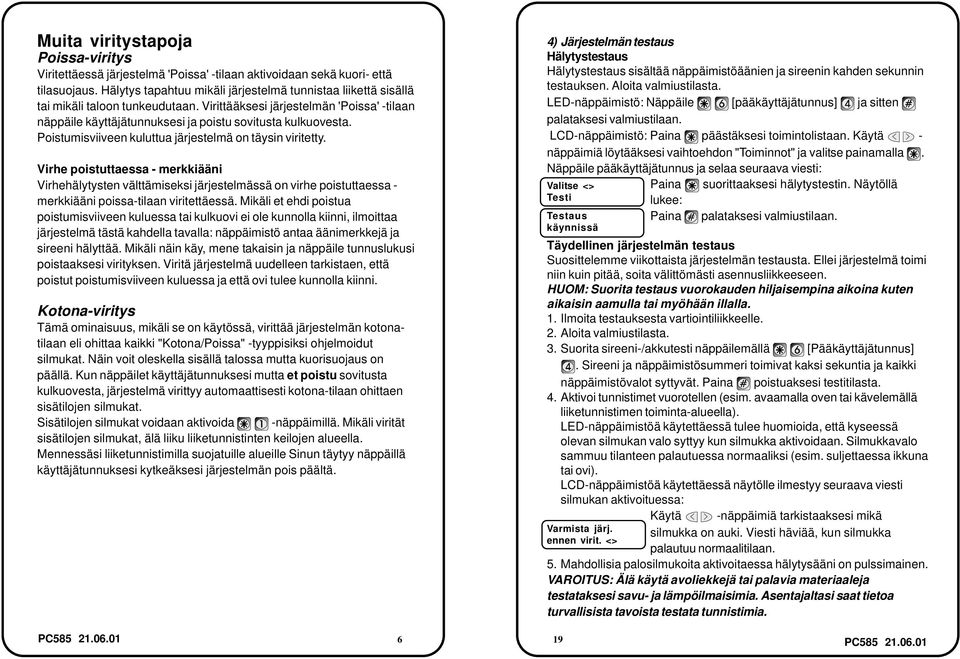

8 Muita viritystapoja Poissa-viritys Viritettäessä järjestelmä 'Poissa' -tilaan aktivoidaan sekä kuori- että tilasuojaus. Hälytys tapahtuu mikäli järjestelmä tunnistaa liikettä sisällä tai mikäli taloon tunkeudutaan. Virittääksesi järjestelmän 'Poissa' -tilaan näppäile käyttäjätunnuksesi ja poistu sovitusta kulkuovesta. Poistumisviiveen kuluttua järjestelmä on täysin viritetty. Virhe poistuttaessa - merkkiääni Virhehälytysten välttämiseksi järjestelmässä on virhe poistuttaessa - merkkiääni poissa-tilaan viritettäessä. Mikäli et ehdi poistua poistumisviiveen kuluessa tai kulkuovi ei ole kunnolla kiinni, ilmoittaa järjestelmä tästä kahdella tavalla: näppäimistö antaa äänimerkkejä ja sireeni hälyttää. Mikäli näin käy, mene takaisin ja näppäile tunnuslukusi poistaaksesi virityksen. Viritä järjestelmä uudelleen tarkistaen, että poistut poistumisviiveen kuluessa ja että ovi tulee kunnolla kiinni. Kotona-viritys Tämä ominaisuus, mikäli se on käytössä, virittää järjestelmän kotonatilaan eli ohittaa kaikki "Kotona/Poissa" -tyyppisiksi ohjelmoidut silmukat. Näin voit oleskella sisällä talossa mutta kuorisuojaus on päällä. Kun näppäilet käyttäjätunnuksesi mutta et poistu sovitusta kulkuovesta, järjestelmä virittyy automaattisesti kotona-tilaan ohittaen sisätilojen silmukat. Sisätilojen silmukat voidaan aktivoida -näppäimillä. Mikäli virität sisätilojen silmukat, älä liiku liiketunnistinten keilojen alueella. Mennessäsi liiketunnistimilla suojatuille alueille Sinun täytyy näppäillä käyttäjätunnuksesi kytkeäksesi järjestelmän pois päältä. 4) Järjestelmän testaus Hälytystestaus Hälytystestaus sisältää näppäimistöäänien ja sireenin kahden sekunnin testauksen. Aloita valmiustilasta. LED-näppäimistö: Näppäile [pääkäyttäjätunnus] ja sitten palataksesi valmiustilaan. LCD-näppäimistö: Paina päästäksesi toimintolistaan. Käytä - näppäimiä löytääksesi vaihtoehdon "Toiminnot" ja valitse painamalla. Näppäile pääkäyttäjätunnus ja selaa seuraava viesti: Valitse <> Testi Testaus käynnissä Paina suorittaaksesi hälytystestin. Näytöllä lukee: Paina palataksesi valmiustilaan. Täydellinen järjestelmän testaus Suosittelemme viikottaista järjestelmän testausta. Ellei järjestelmä toimi niin kuin pitää, soita välittömästi asennusliikkeeseen. HUOM: Suorita testaus vuorokauden hiljaisempina aikoina kuten aikaisin aamulla tai myöhään illalla. 1. Ilmoita testauksesta vartiointiliikkeelle. 2. Aloita valmiustilasta. 3. Suorita sireeni-/akkutesti näppäilemällä [Pääkäyttäjätunnus]. Sireeni ja näppäimistösummeri toimivat kaksi sekuntia ja kaikki näppäimistövalot syttyvät. Paina poistuaksesi testitilasta. 4. Aktivoi tunnistimet vuorotellen (esim. avaamalla oven tai kävelemällä liiketunnistimen toiminta-alueella). LED-näppäimistöä käytettäessä tulee huomioida, että kyseessä olevan silmukan valo syttyy kun silmukka aktivoidaan. Silmukkavalo sammuu tilanteen palautuessa normaaliksi (esim. suljettaessa ikkuna tai ovi). LCD-näppäimistöä käytettäessä näytölle ilmestyy seuraava viesti silmukan aktivoituessa: Varmista järj. ennen virit. <> Käytä -näppäimiä tarkistaaksesi mikä silmukka on auki. Viesti häviää, kun silmukka palautuu normaalitilaan. 5. Mahdollisia palosilmukoita aktivoitaessa hälytysääni on pulssimainen. VAROITUS: Älä käytä avoliekkejä tai palavia materiaaleja testataksesi savu- ja lämpöilmaisimia. Asentajaltasi saat tietoa turvallisista tavoista testata tunnistimia. 6 19

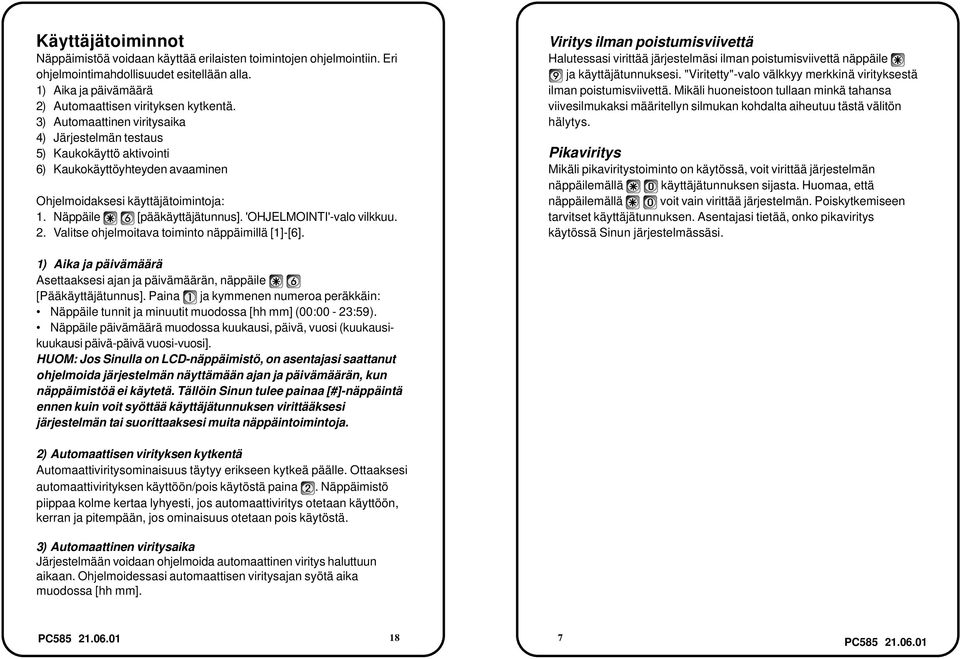

9 Käyttäjätoiminnot Näppäimistöä voidaan käyttää erilaisten toimintojen ohjelmointiin. Eri ohjelmointimahdollisuudet esitellään alla. 1) Aika ja päivämäärä 2) Automaattisen virityksen kytkentä. 3) Automaattinen viritysaika 4) Järjestelmän testaus 5) Kaukokäyttö aktivointi 6) Kaukokäyttöyhteyden avaaminen Ohjelmoidaksesi käyttäjätoimintoja: 1. Näppäile [pääkäyttäjätunnus]. 'OHJELMOINTI'-valo vilkkuu. 2. Valitse ohjelmoitava toiminto näppäimillä [1]-[6]. Viritys ilman poistumisviivettä Halutessasi virittää järjestelmäsi ilman poistumisviivettä näppäile ja käyttäjätunnuksesi. "Viritetty"-valo välkkyy merkkinä virityksestä ilman poistumisviivettä. Mikäli huoneistoon tullaan minkä tahansa viivesilmukaksi määritellyn silmukan kohdalta aiheutuu tästä välitön hälytys. Pikaviritys Mikäli pikaviritystoiminto on käytössä, voit virittää järjestelmän näppäilemällä käyttäjätunnuksen sijasta. Huomaa, että näppäilemällä voit vain virittää järjestelmän. Poiskytkemiseen tarvitset käyttäjätunnuksen. Asentajasi tietää, onko pikaviritys käytössä Sinun järjestelmässäsi. 1) Aika ja päivämäärä Asettaaksesi ajan ja päivämäärän, näppäile [Pääkäyttäjätunnus]. Paina ja kymmenen numeroa peräkkäin: Näppäile tunnit ja minuutit muodossa [hh mm] (00:00-23:59). Näppäile päivämäärä muodossa kuukausi, päivä, vuosi (kuukausikuukausi päivä-päivä vuosi-vuosi]. HUOM: Jos Sinulla on LCD-näppäimistö, on asentajasi saattanut ohjelmoida järjestelmän näyttämään ajan ja päivämäärän, kun näppäimistöä ei käytetä. Tällöin Sinun tulee painaa [#]-näppäintä ennen kuin voit syöttää käyttäjätunnuksen virittääksesi järjestelmän tai suorittaaksesi muita näppäintoimintoja. 2) Automaattisen virityksen kytkentä Automaattiviritysominaisuus täytyy erikseen kytkeä päälle. Ottaaksesi automaattivirityksen käyttöön/pois käytöstä paina. Näppäimistö piippaa kolme kertaa lyhyesti, jos automaattiviritys otetaan käyttöön, kerran ja pitempään, jos ominaisuus otetaan pois käytöstä. 3) Automaattinen viritysaika Järjestelmään voidaan ohjelmoida automaattinen viritys haluttuun aikaan. Ohjelmoidessasi automaattisen viritysajan syötä aika muodossa [hh mm]. 18 7

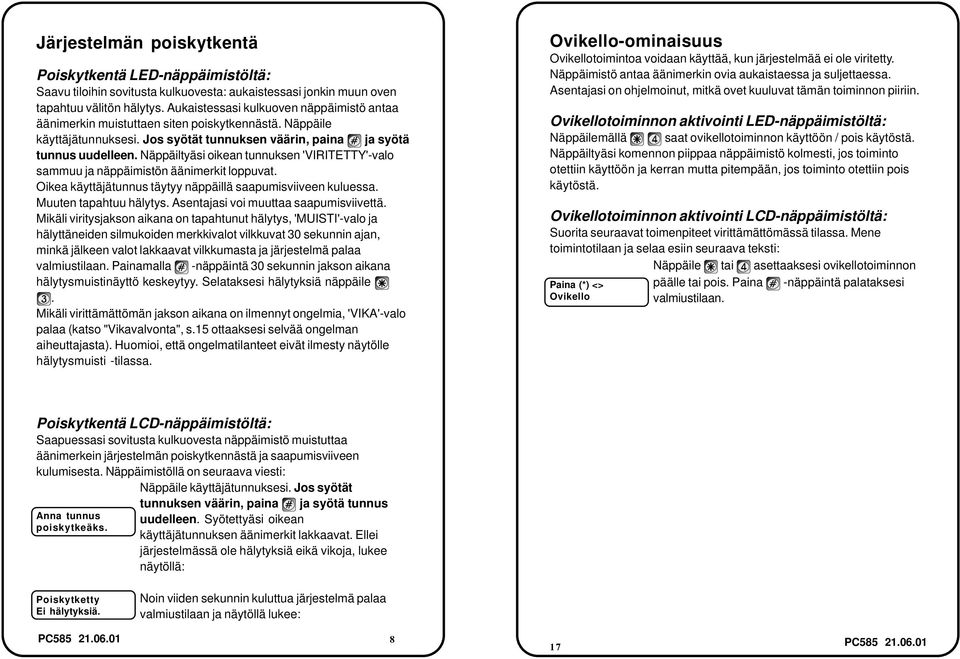

10 Järjestelmän poiskytkentä Poiskytkentä LED-näppäimistöltä: Saavu tiloihin sovitusta kulkuovesta: aukaistessasi jonkin muun oven tapahtuu välitön hälytys. Aukaistessasi kulkuoven näppäimistö antaa äänimerkin muistuttaen siten poiskytkennästä. Näppäile käyttäjätunnuksesi. Jos syötät tunnuksen väärin, paina ja syötä tunnus uudelleen. Näppäiltyäsi oikean tunnuksen 'VIRITETTY'-valo sammuu ja näppäimistön äänimerkit loppuvat. Oikea käyttäjätunnus täytyy näppäillä saapumisviiveen kuluessa. Muuten tapahtuu hälytys. Asentajasi voi muuttaa saapumisviivettä. Mikäli viritysjakson aikana on tapahtunut hälytys, 'MUISTI'-valo ja hälyttäneiden silmukoiden merkkivalot vilkkuvat 30 sekunnin ajan, minkä jälkeen valot lakkaavat vilkkumasta ja järjestelmä palaa valmiustilaan. Painamalla -näppäintä 30 sekunnin jakson aikana hälytysmuistinäyttö keskeytyy. Selataksesi hälytyksiä näppäile. Mikäli virittämättömän jakson aikana on ilmennyt ongelmia, 'VIKA'-valo palaa (katso "Vikavalvonta", s.15 ottaaksesi selvää ongelman aiheuttajasta). Huomioi, että ongelmatilanteet eivät ilmesty näytölle hälytysmuisti -tilassa. Ovikello-ominaisuus Ovikellotoimintoa voidaan käyttää, kun järjestelmää ei ole viritetty. Näppäimistö antaa äänimerkin ovia aukaistaessa ja suljettaessa. Asentajasi on ohjelmoinut, mitkä ovet kuuluvat tämän toiminnon piiriin. Ovikellotoiminnon aktivointi LED-näppäimistöltä: Näppäilemällä saat ovikellotoiminnon käyttöön / pois käytöstä. Näppäiltyäsi komennon piippaa näppäimistö kolmesti, jos toiminto otettiin käyttöön ja kerran mutta pitempään, jos toiminto otettiin pois käytöstä. Ovikellotoiminnon aktivointi LCD-näppäimistöltä: Suorita seuraavat toimenpiteet virittämättömässä tilassa. Mene toimintotilaan ja selaa esiin seuraava teksti: Näppäile tai asettaaksesi ovikellotoiminnon Paina (*) <> Ovikello päälle tai pois. Paina -näppäintä palataksesi valmiustilaan. Poiskytkentä LCD-näppäimistöltä: Saapuessasi sovitusta kulkuovesta näppäimistö muistuttaa äänimerkein järjestelmän poiskytkennästä ja saapumisviiveen kulumisesta. Näppäimistöllä on seuraava viesti: Näppäile käyttäjätunnuksesi. Jos syötät poiskytkeäks. tunnuksen väärin, paina ja syötä tunnus uudelleen. Syötettyäsi oikean käyttäjätunnuksen äänimerkit lakkaavat. Ellei järjestelmässä ole hälytyksiä eikä vikoja, lukee näytöllä: Poiskytketty Ei hälytyksiä. Noin viiden sekunnin kuluttua järjestelmä palaa valmiustilaan ja näytöllä lukee: 8 17

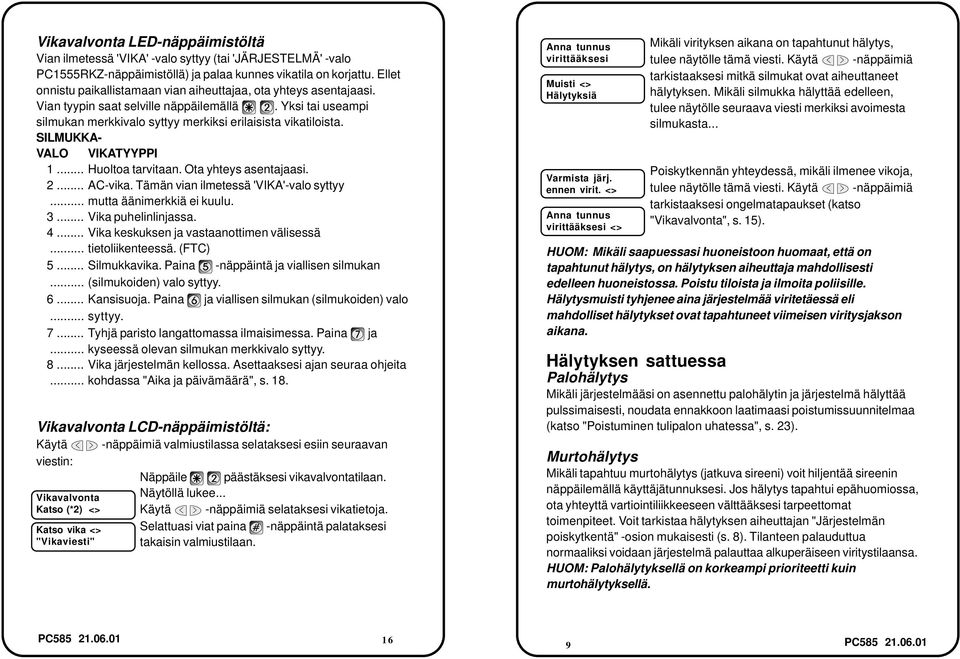

11 Vikavalvonta LED-näppäimistöltä Vian ilmetessä 'VIKA' -valo syttyy (tai 'JÄRJESTELMÄ' -valo PC1555RKZ-näppäimistöllä) ja palaa kunnes vikatila on korjattu. Ellet onnistu paikallistamaan vian aiheuttajaa, ota yhteys asentajaasi. Vian tyypin saat selville näppäilemällä. Yksi tai useampi silmukan merkkivalo syttyy merkiksi erilaisista vikatiloista. SILMUKKA- VALO VIKATYYPPI 1... Huoltoa tarvitaan. Ota yhteys asentajaasi AC-vika. Tämän vian ilmetessä 'VIKA'-valo syttyy... mutta äänimerkkiä ei kuulu Vika puhelinlinjassa Vika keskuksen ja vastaanottimen välisessä... tietoliikenteessä. (FTC) 5... Silmukkavika. Paina -näppäintä ja viallisen silmukan... (silmukoiden) valo syttyy Kansisuoja. Paina ja viallisen silmukan (silmukoiden) valo... syttyy Tyhjä paristo langattomassa ilmaisimessa. Paina ja... kyseessä olevan silmukan merkkivalo syttyy Vika järjestelmän kellossa. Asettaaksesi ajan seuraa ohjeita... kohdassa "Aika ja päivämäärä", s. 18. Vikavalvonta LCD-näppäimistöltä: Käytä -näppäimiä valmiustilassa selataksesi esiin seuraavan viestin: Näppäile päästäksesi vikavalvontatilaan. Vikavalvonta Katso (*2) <> Katso vika <> "Vikaviesti" Näytöllä lukee... Käytä -näppäimiä selataksesi vikatietoja. Selattuasi viat paina -näppäintä palataksesi takaisin valmiustilaan. virittääksesi Muisti <> Hälytyksiä Varmista järj. ennen virit. <> virittääksesi <> Mikäli virityksen aikana on tapahtunut hälytys, tulee näytölle tämä viesti. Käytä -näppäimiä tarkistaaksesi mitkä silmukat ovat aiheuttaneet hälytyksen. Mikäli silmukka hälyttää edelleen, tulee näytölle seuraava viesti merkiksi avoimesta silmukasta... Poiskytkennän yhteydessä, mikäli ilmenee vikoja, tulee näytölle tämä viesti. Käytä -näppäimiä tarkistaaksesi ongelmatapaukset (katso "Vikavalvonta", s. 15). HUOM: Mikäli saapuessasi huoneistoon huomaat, että on tapahtunut hälytys, on hälytyksen aiheuttaja mahdollisesti edelleen huoneistossa. Poistu tiloista ja ilmoita poliisille. Hälytysmuisti tyhjenee aina järjestelmää viritetäessä eli mahdolliset hälytykset ovat tapahtuneet viimeisen viritysjakson aikana. Hälytyksen sattuessa Palohälytys Mikäli järjestelmääsi on asennettu palohälytin ja järjestelmä hälyttää pulssimaisesti, noudata ennakkoon laatimaasi poistumissuunnitelmaa (katso "Poistuminen tulipalon uhatessa", s. 23). Murtohälytys Mikäli tapahtuu murtohälytys (jatkuva sireeni) voit hiljentää sireenin näppäilemällä käyttäjätunnuksesi. Jos hälytys tapahtui epähuomiossa, ota yhteyttä vartiointiliikkeeseen välttääksesi tarpeettomat toimenpiteet. Voit tarkistaa hälytyksen aiheuttajan "Järjestelmän poiskytkentä" -osion mukaisesti (s. 8). Tilanteen palauduttua normaaliksi voidaan järjestelmä palauttaa alkuperäiseen viritystilaansa. HUOM: Palohälytyksellä on korkeampi prioriteetti kuin murtohälytyksellä. 16 9

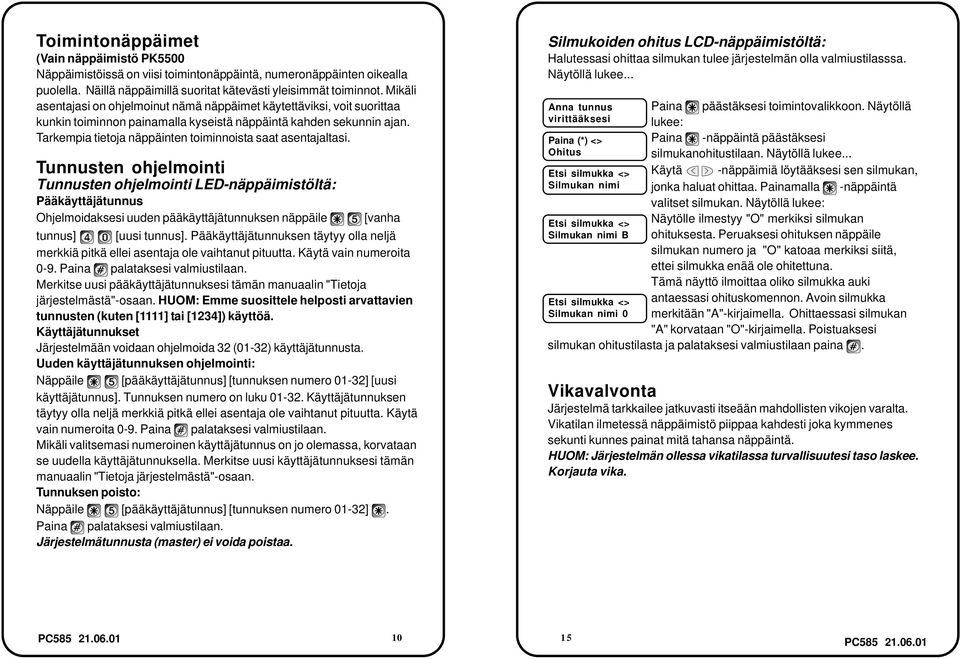

12 Toimintonäppäimet (Vain näppäimistö PK5500 Näppäimistöissä on viisi toimintonäppäintä, numeronäppäinten oikealla puolella. Näillä näppäimillä suoritat kätevästi yleisimmät toiminnot. Mikäli asentajasi on ohjelmoinut nämä näppäimet käytettäviksi, voit suorittaa kunkin toiminnon painamalla kyseistä näppäintä kahden sekunnin ajan. Tarkempia tietoja näppäinten toiminnoista saat asentajaltasi. Tunnusten ohjelmointi Tunnusten ohjelmointi LED-näppäimistöltä: Pääkäyttäjätunnus Ohjelmoidaksesi uuden pääkäyttäjätunnuksen näppäile [vanha tunnus] [uusi tunnus]. Pääkäyttäjätunnuksen täytyy olla neljä merkkiä pitkä ellei asentaja ole vaihtanut pituutta. Käytä vain numeroita 0-9. Paina palataksesi valmiustilaan. Merkitse uusi pääkäyttäjätunnuksesi tämän manuaalin "Tietoja järjestelmästä"-osaan. HUOM: Emme suosittele helposti arvattavien tunnusten (kuten [1111] tai [1234]) käyttöä. Käyttäjätunnukset Järjestelmään voidaan ohjelmoida 32 (01-32) käyttäjätunnusta. Uuden käyttäjätunnuksen ohjelmointi: Näppäile [pääkäyttäjätunnus] [tunnuksen numero 01-32] [uusi käyttäjätunnus]. Tunnuksen numero on luku Käyttäjätunnuksen täytyy olla neljä merkkiä pitkä ellei asentaja ole vaihtanut pituutta. Käytä vain numeroita 0-9. Paina palataksesi valmiustilaan. Mikäli valitsemasi numeroinen käyttäjätunnus on jo olemassa, korvataan se uudella käyttäjätunnuksella. Merkitse uusi käyttäjätunnuksesi tämän manuaalin "Tietoja järjestelmästä"-osaan. Tunnuksen poisto: Näppäile [pääkäyttäjätunnus] [tunnuksen numero 01-32]. Paina palataksesi valmiustilaan. Järjestelmätunnusta (master) ei voida poistaa. Silmukoiden ohitus LCD-näppäimistöltä: Halutessasi ohittaa silmukan tulee järjestelmän olla valmiustilasssa. Näytöllä lukee... virittääksesi Paina (*) <> Ohitus Etsi silmukka <> Silmukan nimi Etsi silmukka <> Silmukan nimi B Etsi silmukka <> Silmukan nimi 0 Paina päästäksesi toimintovalikkoon. Näytöllä lukee: Paina -näppäintä päästäksesi silmukanohitustilaan. Näytöllä lukee... Käytä -näppäimiä löytääksesi sen silmukan, jonka haluat ohittaa. Painamalla -näppäintä valitset silmukan. Näytöllä lukee: Näytölle ilmestyy "O" merkiksi silmukan ohituksesta. Peruaksesi ohituksen näppäile silmukan numero ja "O" katoaa merkiksi siitä, ettei silmukka enää ole ohitettuna. Tämä näyttö ilmoittaa oliko silmukka auki antaessasi ohituskomennon. Avoin silmukka merkitään "A"-kirjaimella. Ohittaessasi silmukan "A" korvataan "O"-kirjaimella. Poistuaksesi silmukan ohitustilasta ja palataksesi valmiustilaan paina. Vikavalvonta Järjestelmä tarkkailee jatkuvasti itseään mahdollisten vikojen varalta. Vikatilan ilmetessä näppäimistö piippaa kahdesti joka kymmenes sekunti kunnes painat mitä tahansa näppäintä. HUOM: Järjestelmän ollessa vikatilassa turvallisuutesi taso laskee. Korjauta vika

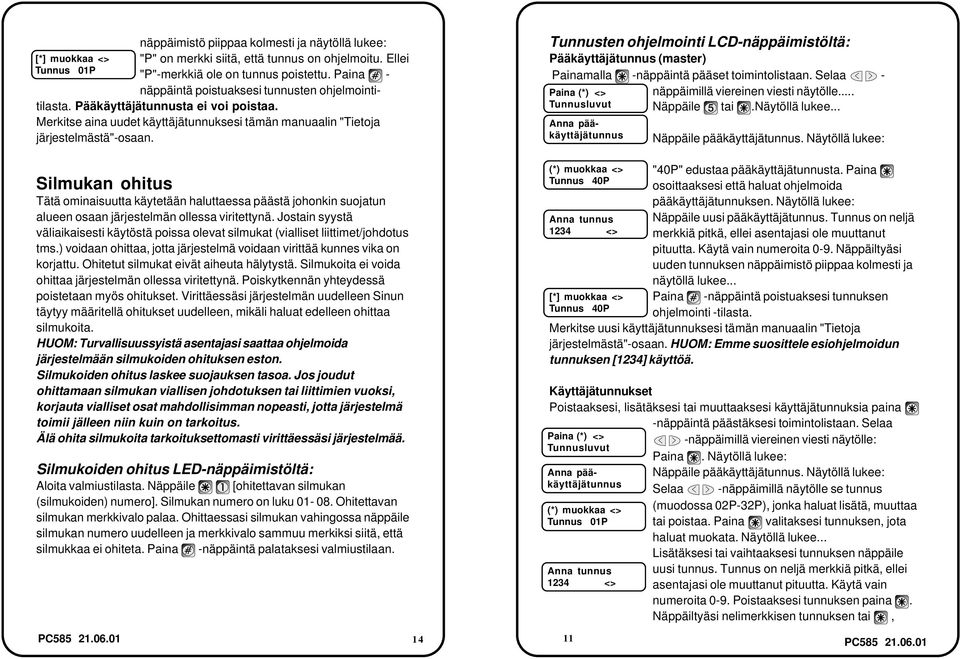

13 [*] muokkaa <> Tunnus 01P näppäimistö piippaa kolmesti ja näytöllä lukee: "P" on merkki siitä, että tunnus on ohjelmoitu. Ellei "P"-merkkiä ole on tunnus poistettu. Paina - näppäintä poistuaksesi tunnusten ohjelmointitilasta. Pääkäyttäjätunnusta ei voi poistaa. Merkitse aina uudet käyttäjätunnuksesi tämän manuaalin "Tietoja järjestelmästä"-osaan. Silmukan ohitus Tätä ominaisuutta käytetään haluttaessa päästä johonkin suojatun alueen osaan järjestelmän ollessa viritettynä. Jostain syystä väliaikaisesti käytöstä poissa olevat silmukat (vialliset liittimet/johdotus tms.) voidaan ohittaa, jotta järjestelmä voidaan virittää kunnes vika on korjattu. Ohitetut silmukat eivät aiheuta hälytystä. Silmukoita ei voida ohittaa järjestelmän ollessa viritettynä. Poiskytkennän yhteydessä poistetaan myös ohitukset. Virittäessäsi järjestelmän uudelleen Sinun täytyy määritellä ohitukset uudelleen, mikäli haluat edelleen ohittaa silmukoita. HUOM: Turvallisuussyistä asentajasi saattaa ohjelmoida järjestelmään silmukoiden ohituksen eston. Silmukoiden ohitus laskee suojauksen tasoa. Jos joudut ohittamaan silmukan viallisen johdotuksen tai liittimien vuoksi, korjauta vialliset osat mahdollisimman nopeasti, jotta järjestelmä toimii jälleen niin kuin on tarkoitus. Älä ohita silmukoita tarkoituksettomasti virittäessäsi järjestelmää. Silmukoiden ohitus LED-näppäimistöltä: Aloita valmiustilasta. Näppäile [ohitettavan silmukan (silmukoiden) numero]. Silmukan numero on luku Ohitettavan silmukan merkkivalo palaa. Ohittaessasi silmukan vahingossa näppäile silmukan numero uudelleen ja merkkivalo sammuu merkiksi siitä, että silmukkaa ei ohiteta. Paina -näppäintä palataksesi valmiustilaan. Tunnusten ohjelmointi LCD-näppäimistöltä: Pääkäyttäjätunnus (master) Painamalla -näppäintä pääset toimintolistaan. Selaa - Paina (*) <> Tunnusluvut Anna pääkäyttäjätunnus (*) muokkaa <> Tunnus 40P 1234 <> [*] muokkaa <> Tunnus 40P näppäimillä viereinen viesti näytölle... Näppäile tai.näytöllä lukee... Näppäile pääkäyttäjätunnus. Näytöllä lukee: "40P" edustaa pääkäyttäjätunnusta. Paina osoittaaksesi että haluat ohjelmoida pääkäyttäjätunnuksen. Näytöllä lukee: Näppäile uusi pääkäyttäjätunnus. Tunnus on neljä merkkiä pitkä, ellei asentajasi ole muuttanut pituutta. Käytä vain numeroita 0-9. Näppäiltyäsi uuden tunnuksen näppäimistö piippaa kolmesti ja näytöllä lukee... Paina -näppäintä poistuaksesi tunnuksen ohjelmointi -tilasta. Merkitse uusi käyttäjätunnuksesi tämän manuaalin "Tietoja järjestelmästä"-osaan. HUOM: Emme suosittele esiohjelmoidun tunnuksen [1234] käyttöä. Käyttäjätunnukset Poistaaksesi, lisätäksesi tai muuttaaksesi käyttäjätunnuksia paina -näppäintä päästäksesi toimintolistaan. Selaa Paina (*) <> -näppäimillä viereinen viesti näytölle: Tunnusluvut Paina. Näytöllä lukee: Anna pääkäyttäjätunnus (*) muokkaa <> Tunnus 01P 1234 <> Näppäile pääkäyttäjätunnus. Näytöllä lukee: Selaa -näppäimillä näytölle se tunnus (muodossa 02P-32P), jonka haluat lisätä, muuttaa tai poistaa. Paina valitaksesi tunnuksen, jota haluat muokata. Näytöllä lukee... Lisätäksesi tai vaihtaaksesi tunnuksen näppäile uusi tunnus. Tunnus on neljä merkkiä pitkä, ellei asentajasi ole muuttanut pituutta. Käytä vain numeroita 0-9. Poistaaksesi tunnuksen paina. Näppäiltyäsi nelimerkkisen tunnuksen tai, 14 11
