1 Loppu- ja vuosiraportti malminetsintälupahakemuksesta ML2014:0052_Sota Group 1 Raportin laatinut: Juho Haverinen Raportin tunnus: ML2014:0052_Sota Group 1_Loppuraportti Päivämäärä: Sivumäärä: 6 Liitteiden lukumäärä: 7 Aluetunnus ML2014:0052 Alueen nimi: Sota Group 1 ML2014:0052 Hakija ja haltija:sodankylän malminetsintä Oy Yhteystiedot: Magnus Minerals Oy, Sodankylän malminetsintä Oy Sodankyläntie , Pelkosenniemi

2 Tiivistelmä SOTA Group1-nimisen malminetsintälupa-alueen pinta-ala on 7510 ha ja sijaitsee Sodankylän kunnassa, Lapin läänissä. Alueella oletetaan olevan kuparia, nikkeliä, kobolttia, platinaa, sinkkiä ja kultaa. Olettamus perustuu siihen, että valtausalueen kivilajit tyypillisesti sisältävät kyseisiä metalleja, paikoin korkein pitoisuuksin. Alueella on aiemmin kairattu ja kairausreiissä on myös tavattu näitä metalleja. Yhtiömme 2012, 2013, 2014 tutkimustyöt olivat myös antaneet samansuuntaiset viitteet. Vuoden 2013 aikana tehtiin malminetsintälupa-alueella pintamoreeninäytteenotto-ohjelma sekä tehtiin lohkare- ja kallioperähavaintoja. Syksyllä 2013 suoritettiin (VTEM) lentogeofysiikan lento alueella. Vuoden 2014 aikana suoritimme maastogeofysiikan tarkentavia mittauksia alueella, tarkoituksena tarkastaa sekä tarkentaa lentogeofysiikan osoittamia anomalioita, erityisesti mahdollisia johde-anomalioita kallioperässä. Geologian, geofysiikan sekä geokemian perusteella pystyttiin paikantamaan useita kiinnostavia kohteita, jotka tutkittiin pohjamoreeninäytteenotolla. Näytteet analysoitiin akkreditoidussa laboratoriossa (ALS). Näiden tulosten perusteella alueelle suunniteltiin ja suoritettiin timanttikairausohjelma. Kairaukset tehtiin pääosin kevään 2015 aikana (KATI) moreeninäytteenotto toi lisätietoa alueen maaperän metallipitoisuuksista sekä litologiasta. Vuoden 2015 timanttikairausten tulokset jäivät metallipitoisuuksiltaan vaatimattomiksi ja malmipitoisuuksia ei tavattu. Työt tehtiin vuosien 2012, 2013 osalta PhD Bill Karvisen sekä PhD Alf Björklundin johdolla. Vuoden työt tehtiin Dipl. Geol. Stephanie Klattin johdolla. Suoritetuilla tutkimuksilla ei saavutettu riittäviä tuloksia jatkotutkimuksiin, joten luovumme malminetsintäluvasta. Abstract The SOTA Group 1 exploration permit area is 7510 ha and is located in Sodankylä municipality, in Lapland.

3 It is presumed that the claim area area holds copper, nickel, cobolt, platinum, zinc and gold. This assumption is based on the fact that the rock types found in the claim area typically host these kinds of metal deposits. By the earlier DDH drillings done in the area show that these metals are present anomalously. Our company's work in 2012, 2013, 2014 have also given indications to these metals. In the claim area, research done during was till sampling of overburden, and boulder and outcrop observations. The base of till sampling done gave more insight to the overburden's metal concentrations and lithology. In 2013 VTEM (aerogeophysical) program was conducted, the goal being to localize possible conductors in the bedrock. By analyzes of VTEM data several early stage targets were created and in 2014 ground geophysics program was conducted to check and clarify. The data analyzed from the geology, geochemistry and geophysics pinpointed to targets, of which were examined by base of till sampling and the samples were analyzed in an accredited laboratory (ALS). By analyzing results of these studies, Magnus Minerals located 5 diamond drilling targets. Drilling was done in In 2012 and 2013 this work was supervised by PhD Bill Karvinen and PhD Alf Bjorklund and 2015 was supervised by Dipl. Geol. Stephanie Klatt, the company's exploration manager. According to our research and exploration results and based on the research done in the area we have concluded that the results were not good enough to continue with more intense exploration, so Magnus Minerals have decided to relinquish the Sota Group1 Exploration permit area

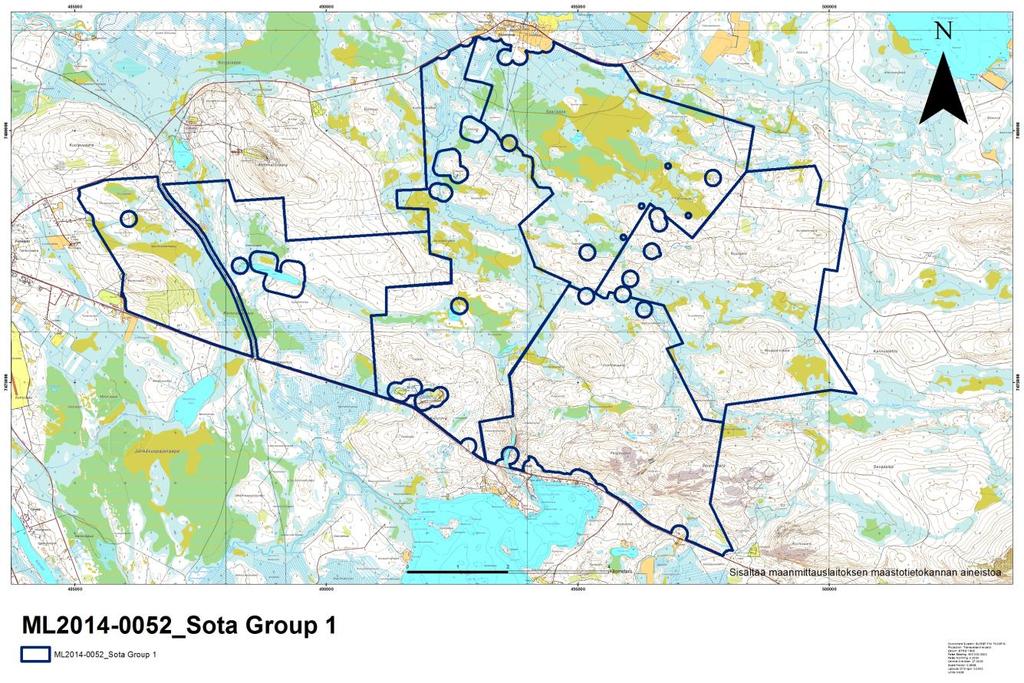

4 Johdanto SOTA Group1-nimisen malminetsintälupa-alueen pinta-ala on 7510 ha ja sijaitsee Sodankylän kunnassa, Lapin läänissä. Alueen rajat ja sijainti lmenevät oheisesta kartasta.(liite 2) Magnus Minerals Oy on perehtynyt alueen matalalentogeofysiikan, geokemian ja geologian dataan sekä tehnyt malminetsintätöitä alueella vuoden aikana ja todennut, että alueella on edellytyksiä nikkelin, kuparin, koboltin, platinan, kullan ja sinkin löytämiseen. Magnus toimi etsinnöissä yhteistyössä (Lapland Joint Venture) Chileläisen Antofagasta ltd. Yhtiön kanssa. Etsintöjen kohteena olivat erityisesti magmaattiset Ni-Cu- PGE malmit Tehdyt työt alueella Vuosien 2012, 2013 aikana alueella tehtiin pintamoreeninäytteenottoa, lohkare- ja kallioperäkartoitusta, kairasydänten uudelleen loggausta, sekä lento (VTEM)- ja maastogeofysiikan mittauksia. Malminetsintälupa-alueella kerättiin ja tutkittiin, vuoden 2013 aikana 158 pinta ja keskisyvää moreeninäytettä. Kenttätyöt 2013 tehtiin pääosin geologian opiskelijoiden voimin, joille näin voitiin tarjota alan työkokemusta. Keväällä ja syksyllä 2014 alueella suoritettiin EM_maastogeofysiikan mittauksia (urakoitsijana Ageos). Lisäksi maastossa suoritettiin mittauksia magnetometraamalla yhteensä n. xx linjakilometriä. Pohjamoreeninäytteenotto aloitettiin 2014 tutkimustemme osoittamien anomalioiden kohdalla, nämä 916 pohjamoreeninäytettä analysoitiin laboratoriossa. Pohjamoreeninäytteenoton suoritti paikallinen urakoitsija Moreenityö Mäcklin. Yrityksen geologit ovat tutkineet alueen timanttikairausaineiston. Mielenkiintoisimmat kairareiät logattiin uudelleen. Alustavien tutkimusten perusteella alueelle suunniteltiin ja suoritettiin timanttikairausohjelma. Yhtiö kairautti 5 reikää (liite4), yhteispituudeltaan 1073 m. Kairauksissa urakoitsijana toimi KATI Oy. Kairaukset tehtiin pääosin talvikauden aikana Työt tehtiin vuoden 2012 ja 2013 osalta PhD Bill Karvisen sekä PhD Alf Björklundin johdolla. Vuoden 2014 ja 2015 työt tehtiin Dipl. Geol. Stephanie Klattin johdolla. Töiden tulokset ja näytteet säilytetään pääosin yhtiön vuokraamissa tiloissa Pelkosenniemen kunnassa. Kallioperä- ja lohkarekartoitus sekä timanttikairaus suoritettiin kallioperä- ja lohkarekartoitusta, jonka myötä tehtiin yhteensä 293

5 uutta havaintoa. Alue on osin peitteinen, joten näiden alueiden osalta tulkinta jäi pintamoreeninäytteenoton avulla saatujen kivinäytteiden varaan ja ei näin ollen ole kovin luotettava. Pieni osa alueen peitteisten osien kallioperästä voitiin tulkita pohjamoreeninäytteenotolla, joka on melko luotettava tapa tulkita alla olevaa kallioperää. Apunamme kiviainesten metallipitoisuuksien selvittämiseen käytettiin kannettavaa kahta XRF-analysaattoria (suuntaa-antava). Timanttikairausten kairasydämistä tutkittiin kinnostavimpien alkuaineiden pitoisuudet sekä litologia. Kallioperä- ja lohkarehavainnot sekä kairasydänten litologia edustivat pääosin jo aiemmin tulkittua geologiaa Geofysiikka Vuoden 2013 syksyllä yhtiö lensi VTEM lentogeofysiikan ohjelman (Geotech), joka suurelta osin kattoi koko malminetsintä-alueen aikana suoritimme maastogeofysiikan avulla tarkentavia mittauksia alueella, tarkoituksena tarkastaa sekä tarkentaa lentogeofysiikan osoittamia anomalioita. Kävellen suoritettiin magnetometrausta sekä EM-maastokartoitus (urakoitsijana AGEOS). Lisäksi kairarei'istä tutkittiin geofysiikka (AGEOS). Aineiston tulkinnan ja muokkauksen suorittivat pääosin yrityksen käyttämät konsultit Geokemia Malminetsintäalueella otettiin ja analysoitiin 158 pinta- / keskisyvää moreeninäytettä vuoden 2013 aikana. Pintamoreeninäytteyden geokemiaa tulkittiin suuntaa-antavasti Niton XRF-analysaattorilla suoritettiin malminetsintäalueella pohjamoreeninäytteenotto, jossa kerättiin ja analysoitiin (ALS Ireland) 916 näytettä. Tulokset noudattivat aiempaa tulkintaa (GTK) maaperän geokemiasta sekä kallioperästä. Pohjamoreeninäytteenoton kohteet määriteltiin geokemian, geologian ja geofysiikan perusteella. Aineiston tulkinnan suoritti yrityksen geologit, sekä yritykset käyttämät konsultit. Yhtiö kairautti alueella 5 syväkairareikää yhteispituudeltaan 1073 m. Timanttikairausten kairasydämistä tutkittiin kinnostavimpien alkuaineiden pitoisuudet Tulokset ja malmiarvio - Lentogeofysiikan perusteella määritetyt heikot johteet kallioperässä todettiin mahdollisesti aiheutuvan kapeista max. 25cm magnetiittijuonista - Erikoinen, läpi litologian ylimmän osan ulottuva magnettiitti-juoniverkosto/pirote aiheuttaa todennäköisesti suurimman osan löydetyistä magneettisista anomalioista

6 - Pohjamoreenista tavatut taustaa korkeammat kuparipitoisuudet tulivat osin selitettyä syväkairausten avulla. Anomalian mahdolliseti aiheutti mafisissa vulkaniiteissa tavattu heikko kuparikiisupirote - Kallioperä- ja lohkarehavainnot sekä kairasydänten litologia edustivat pääosin jo aiemmin tulkittua geologiaa Magnus-Antofagasta Lapland JV päätteli Sodankylän Group1 malminetsintälupa-alueen kallioperän olevan potentiaalinen IOCG-tyyliseen malmin esiintymiseen. Tämä malmityyppi ei kuitenkaan kuulunut Lapland JV:n intresseihin joten yhtiö päätti lopettaa etsinnät

7 Liitteet: 1. ML _Sota Group 1_LIITE1_LOPPURAPORTTI 2. ML _Sota Group 1_LIITE2_Alueen yleisluontoinen kartta, rajoineen 3. ML _Sota Group 1_LIITE3_ _tehdyt työt kartalla havaintopisteineen 4. ML _Sota Group 1_LIITE4_DATA_Timanttikairaus 5. ML _Sota Group 1_LIITE5_DATA_Geokemia 6. ML _Sota Group 1_LIITE6_DATA_Geofysiikka 7. ML _Sota Group 1_LIITE7_DATA_Kallioperä- ja lohkarehavainnot
