1 Asennusohje Viritettävä terrestiaalipäävahvistin SSTL n:o ULA-VHF I, VHF III, 6 x UHF ja AUX

I. Käyttötarkoitus Päävahvistin on valmistettu kansainvälisten laatustandardien mukaisesti ja se täyttää kaikki tämän tyyppisiä laitteita koskevat sertifikaatit ja vastaavat vaatimukset.

2 I. Käyttötarkoitus Päävahvistin on valmistettu kansainvälisten laatustandardien mukaisesti ja se täyttää kaikki tämän tyyppisiä laitteita koskevat sertifikaatit ja vastaavat vaatimukset. Vahvistin on suunniteltu ja valmistettu ISO-9001 laatustandardin mukaisesti käyttäen uusimman sukupolven komponentteja. F-päätevastukset 75 Ω UHF-kanavien viritys UHF-kanavien vahvistuksen asetukset Pääsulake VHF-alueen vahvistuksen asetus Hirschmann on säädettävillä kanavakohtaisilla ja selektiivisillä UHF-vahvistimilla varustettu vahvistinkeskus, joka on suunniteltu käytettäväksi yhteisantennijärjestelmissä vastaanottamaan maanpäällisiä TVja radiolähetyksiä kerros-, rivi- ja pientaloissa, hotelleissa, kouluissa, sairaaloissa jne... vahvistinkeskus soveltuu signaalin vastaanottoon myös vaikeissa olosuhteissa, joissa vastaanotettavien signaalien voimakkuudet ovat heikkoja ja signaaleja vastaanotetaan useammasta suunnasta. vahvistinta voidaan käyttää joko erillisenä yksikkönä tai osana suurempaa antennijärjestelmää. TURVALLISUUS: 1. Laitteen ympärille on jätettävä 5 cm vapaata tilaa riittävän ilmanvaihdon takaamiseksi. 2. Laitetta ei saa peittää. 3. Vältä sijoittamasta laitetta avotulen läheisyyteen. 4. Laite on suunniteltu käytettäväksi sisätiloissa. 5. Laite ei saa joutua kosketuksiin veden kanssa. 6. Älä sijoita mitään vesiastiaa laitteen päälle. 2

F-päätevastukset 75 Ω UHF-kanavien viritys UHF-kanavien vahvistuksen asetukset Pääsulake VHF-alueen vahvistuksen asetus Hirschmann on säädettävillä kanavakohtaisilla ja selektiivisillä

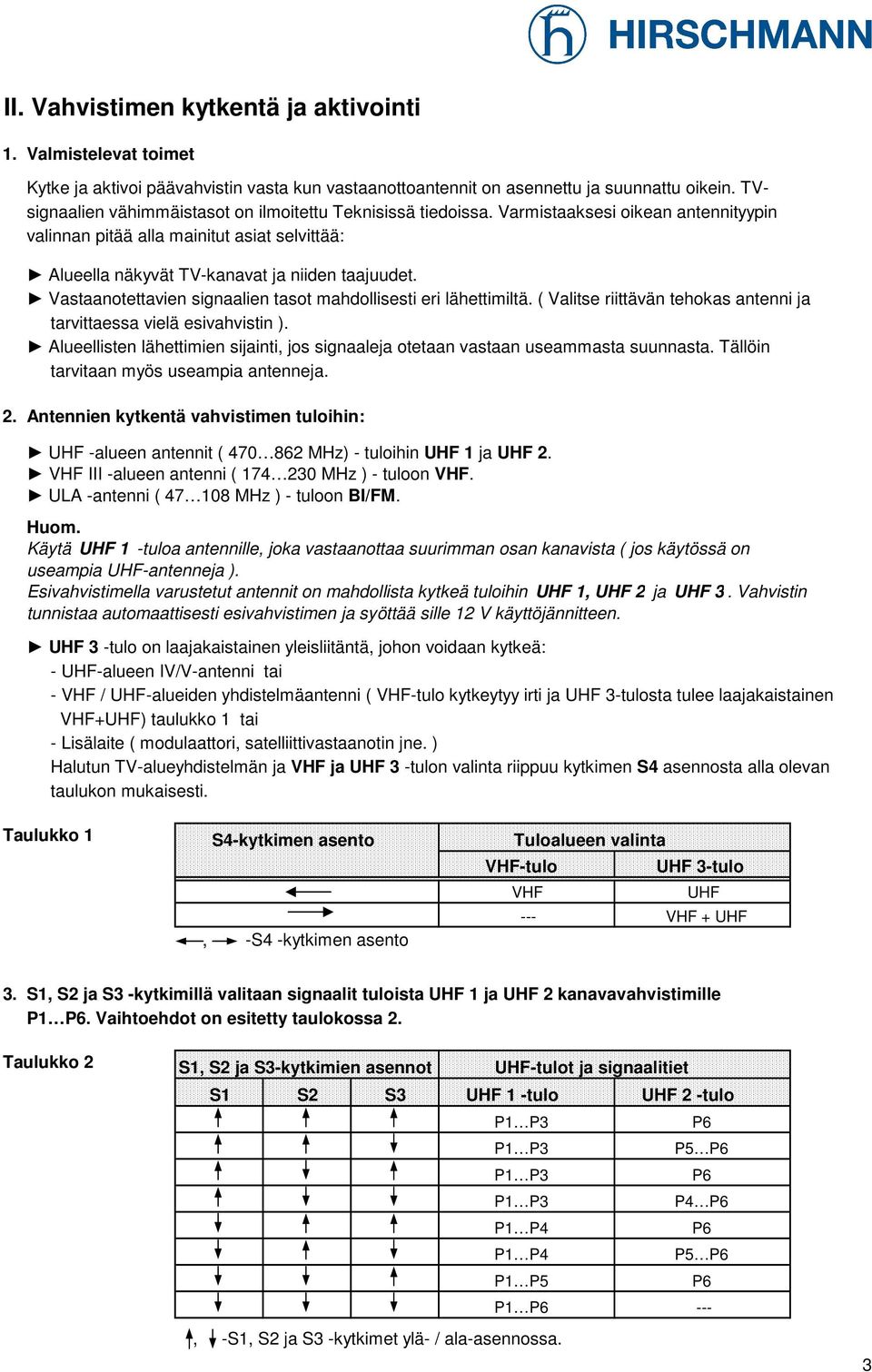

3 II. Vahvistimen kytkentä ja aktivointi 1. Valmistelevat toimet Kytke ja aktivoi päävahvistin vasta kun vastaanottoantennit on asennettu ja suunnattu oikein. TVsignaalien vähimmäistasot on ilmoitettu Teknisissä tiedoissa. Varmistaaksesi oikean antennityypin valinnan pitää alla mainitut asiat selvittää: Alueella näkyvät TV-kanavat ja niiden taajuudet. Vastaanotettavien signaalien tasot mahdollisesti eri lähettimiltä. ( Valitse riittävän tehokas antenni ja tarvittaessa vielä esivahvistin ). Alueellisten lähettimien sijainti, jos signaaleja otetaan vastaan useammasta suunnasta. Tällöin tarvitaan myös useampia antenneja. 2. Antennien kytkentä vahvistimen tuloihin: UHF -alueen antennit ( MHz) - tuloihin UHF 1 ja UHF 2. VHF III -alueen antenni ( MHz ) - tuloon VHF. ULA -antenni ( MHz ) - tuloon BI/FM. Huom. Käytä UHF 1 -tuloa antennille, joka vastaanottaa suurimman osan kanavista ( jos käytössä on useampia UHF-antenneja ). Esivahvistimella varustetut antennit on mahdollista kytkeä tuloihin UHF 1, UHF 2 ja UHF 3. Vahvistin tunnistaa automaattisesti esivahvistimen ja syöttää sille 12 V käyttöjännitteen. UHF 3 -tulo on laajakaistainen yleisliitäntä, johon voidaan kytkeä: - UHF-alueen IV/V-antenni tai - VHF / UHF-alueiden yhdistelmäantenni ( VHF-tulo kytkeytyy irti ja UHF 3-tulosta tulee laajakaistainen VHF+UHF) taulukko 1 tai - Lisälaite ( modulaattori, satelliittivastaanotin jne. ) Halutun TV-alueyhdistelmän ja VHF ja UHF 3 -tulon valinta riippuu kytkimen S4 asennosta alla olevan taulukon mukaisesti. Taulukko 1 S4-kytkimen asento Tuloalueen valinta, -S4 -kytkimen asento VHF-tulo UHF 3-tulo VHF UHF --- VHF + UHF 3. S1, S2 ja S3 -kytkimillä valitaan signaalit tuloista UHF 1 ja UHF 2 kanavavahvistimille P1 P6. Vaihtoehdot on esitetty taulokossa 2. Taulukko 2 S1, S2 ja S3-kytkimien asennot UHF-tulot ja signaalitiet S1 S2 S3 UHF 1 -tulo UHF 2 -tulo P1 P3 P6 P1 P3 P5 P6 P1 P3 P6 P1 P3 P4 P6 P1 P4 P6 P1 P4 P5 P6 P1 P5 P6 P1 P6 ---, -S1, S2 ja S3 -kytkimet ylä- / ala-asennossa. 3

Vastaanotettavien signaalien tasot mahdollisesti eri lähettimiltä. ( Valitse riittävän tehokas antenni ja tarvittaessa vielä esivahvistin ).

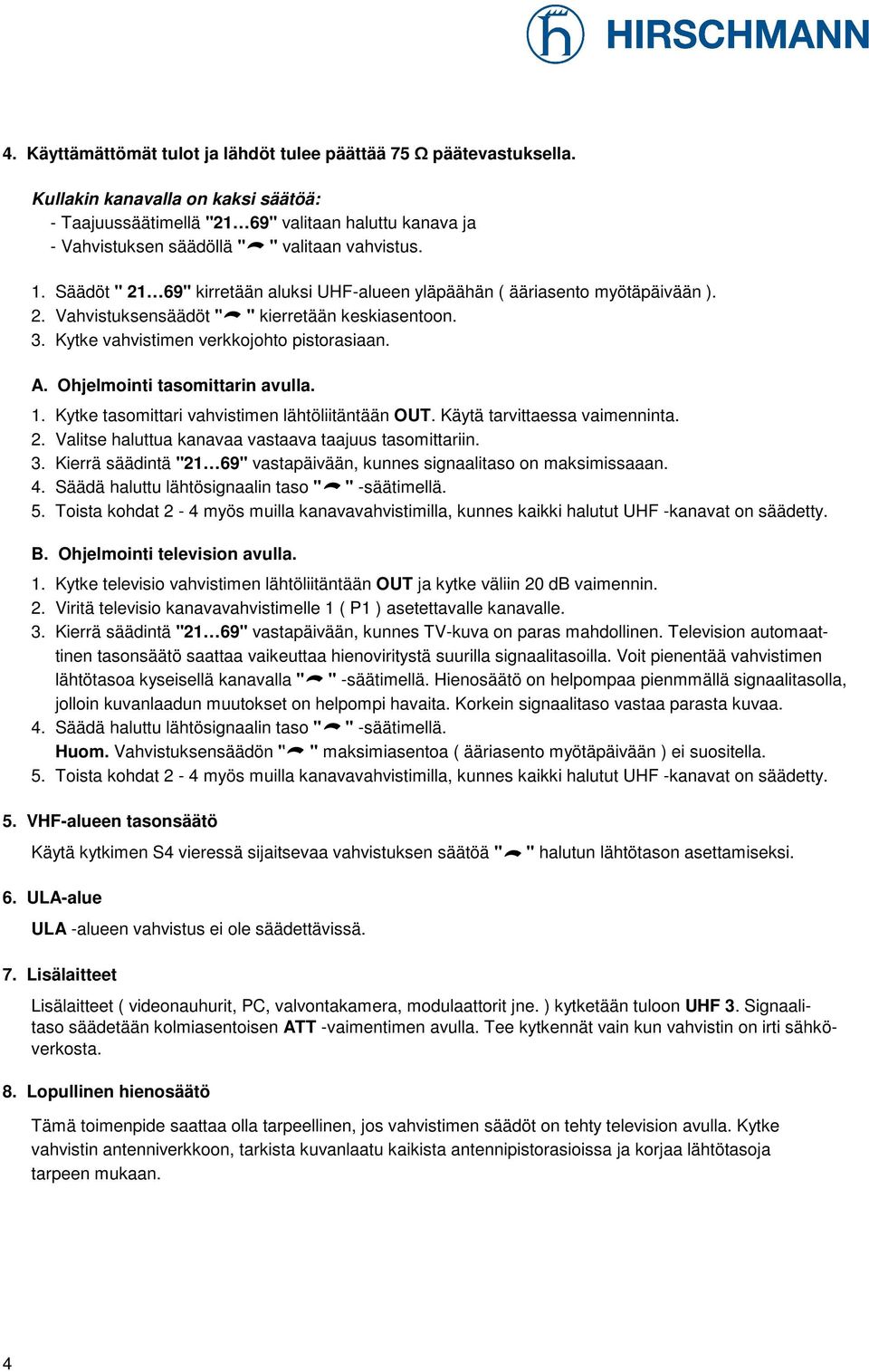

4 4. Käyttämättömät tulot ja lähdöt tulee päättää 75 Ω päätevastuksella. Kullakin kanavalla on kaksi säätöä: - Taajuussäätimellä "21 69" valitaan haluttu kanava ja - Vahvistuksen säädöllä " " valitaan vahvistus. 1. Säädöt " 21 69" kirretään aluksi UHF-alueen yläpäähän ( ääriasento myötäpäivään ). 2. Vahvistuksensäädöt " " kierretään keskiasentoon. 3. Kytke vahvistimen verkkojohto pistorasiaan. A. Ohjelmointi tasomittarin avulla. 1. Kytke tasomittari vahvistimen lähtöliitäntään OUT. Käytä tarvittaessa vaimenninta. 2. Valitse haluttua kanavaa vastaava taajuus tasomittariin. 3. Kierrä säädintä "21 69" vastapäivään, kunnes signaalitaso on maksimissaaan. 4. Säädä haluttu lähtösignaalin taso " " -säätimellä. 5. Toista kohdat 2-4 myös muilla kanavavahvistimilla, kunnes kaikki halutut UHF -kanavat on säädetty. B. Ohjelmointi television avulla. 1. Kytke televisio vahvistimen lähtöliitäntään OUT ja kytke väliin 20 db vaimennin. 2. Viritä televisio kanavavahvistimelle 1 ( P1 ) asetettavalle kanavalle. 3. Kierrä säädintä "21 69" vastapäivään, kunnes TV-kuva on paras mahdollinen. Television automaattinen tasonsäätö saattaa vaikeuttaa hienoviritystä suurilla signaalitasoilla. Voit pienentää vahvistimen lähtötasoa kyseisellä kanavalla " " -säätimellä. Hienosäätö on helpompaa pienmmällä signaalitasolla, jolloin kuvanlaadun muutokset on helpompi havaita. Korkein signaalitaso vastaa parasta kuvaa. 4. Säädä haluttu lähtösignaalin taso " " -säätimellä. Huom. Vahvistuksensäädön " " maksimiasentoa ( ääriasento myötäpäivään ) ei suositella. 5. Toista kohdat 2-4 myös muilla kanavavahvistimilla, kunnes kaikki halutut UHF -kanavat on säädetty. 5. VHF-alueen tasonsäätö Käytä kytkimen S4 vieressä sijaitsevaa vahvistuksen säätöä " " halutun lähtötason asettamiseksi. 6. ULA-alue ULA -alueen vahvistus ei ole säädettävissä. 7. Lisälaitteet Lisälaitteet ( videonauhurit, PC, valvontakamera, modulaattorit jne. ) kytketään tuloon UHF 3. Signaalitaso säädetään kolmiasentoisen ATT -vaimentimen avulla. Tee kytkennät vain kun vahvistin on irti sähköverkosta. 8. Lopullinen hienosäätö Tämä toimenpide saattaa olla tarpeellinen, jos vahvistimen säädöt on tehty television avulla. Kytke vahvistin antenniverkkoon, tarkista kuvanlaatu kaikista antennipistorasioissa ja korjaa lähtötasoja tarpeen mukaan. 4

Säädöt " 21 69" kirretään aluksi UHF-alueen yläpäähän ( ääriasento myötäpäivään ). 2. Vahvistuksensäädöt " " kierretään keskiasentoon. 3. Kytke vahvistimen verkkojohto pistorasiaan. A.

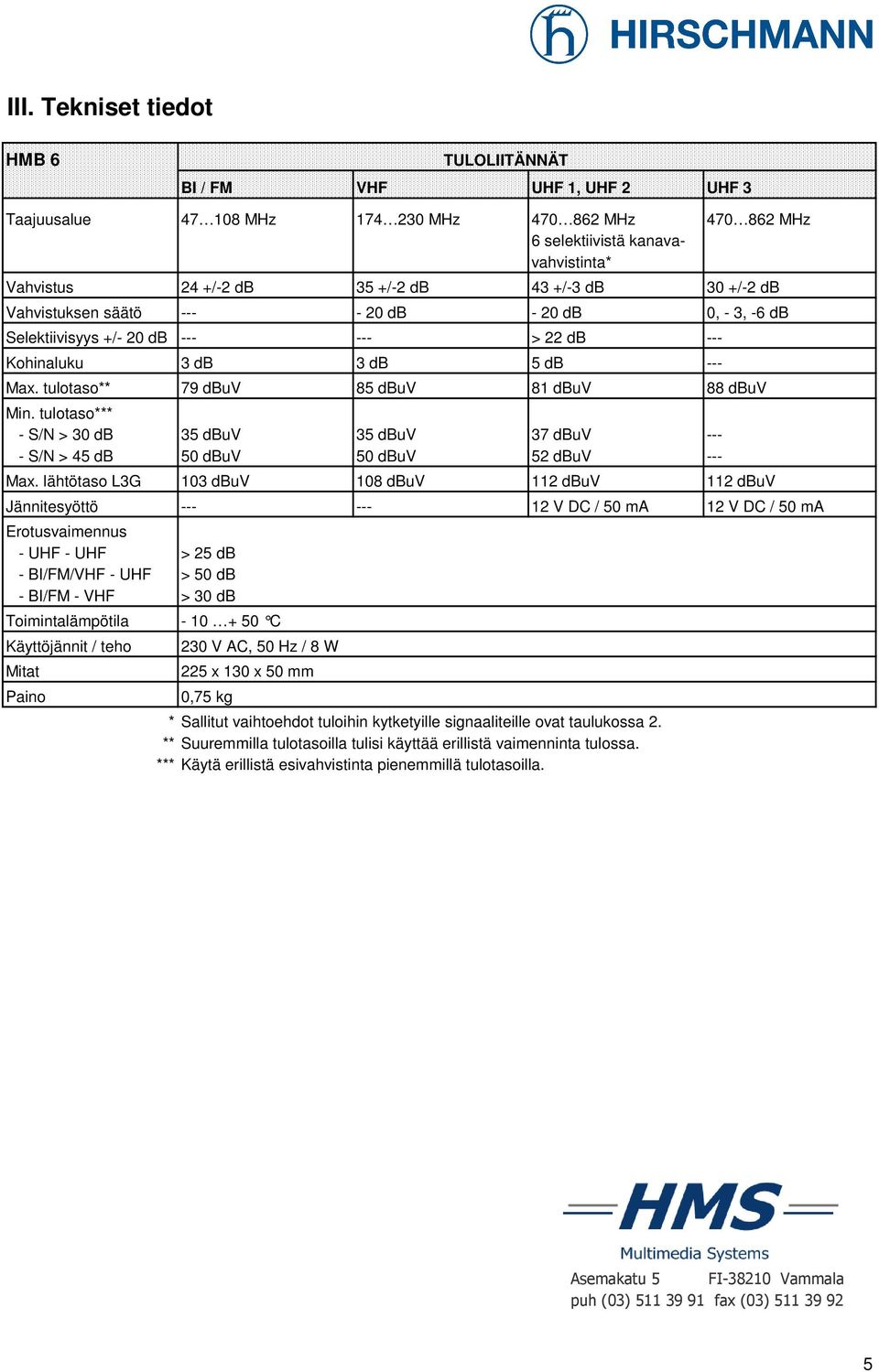

5 III. Tekniset tiedot TULOLIITÄNNÄT BI / FM VHF UHF 1, UHF 2 UHF 3 Taajuusalue MHz MHz MHz MHz 6 selektiivistä kanavavahvistinta* Vahvistus 24 +/-2 db 35 +/-2 db 43 +/-3 db 30 +/-2 db Vahvistuksen säätö db - 20 db 0, - 3, -6 db Selektiivisyys +/- 20 db > 22 db --- Kohinaluku 3 db 3 db 5 db --- Max. tulotaso** 79 dbuv 85 dbuv 81 dbuv 88 dbuv Min. tulotaso*** - S/N > 30 db 35 dbuv 35 dbuv 37 dbuv S/N > 45 db 50 dbuv 50 dbuv 52 dbuv --- Max. lähtötaso L3G 103 dbuv 108 dbuv 112 dbuv 112 dbuv Jännitesyöttö V DC / 50 ma 12 V DC / 50 ma Erotusvaimennus - UHF - UHF > 25 db - BI/FM/VHF - UHF > 50 db - BI/FM - VHF > 30 db Toimintalämpötila C Käyttöjännit / teho Mitat Paino 230 V AC, 50 Hz / 8 W 225 x 130 x 50 mm 0,75 kg * Sallitut vaihtoehdot tuloihin kytketyille signaaliteille ovat taulukossa 2. ** Suuremmilla tulotasoilla tulisi käyttää erillistä vaimenninta tulossa. *** Käytä erillistä esivahvistinta pienemmillä tulotasoilla. Asemakatu 5 FI Vammala puh (03) fax (03)

tulotaso*** - S/N > 30 db 35 dbuv 35 dbuv 37 dbuv --- - S/N > 45 db 50 dbuv 50 dbuv 52 dbuv --- Max.
