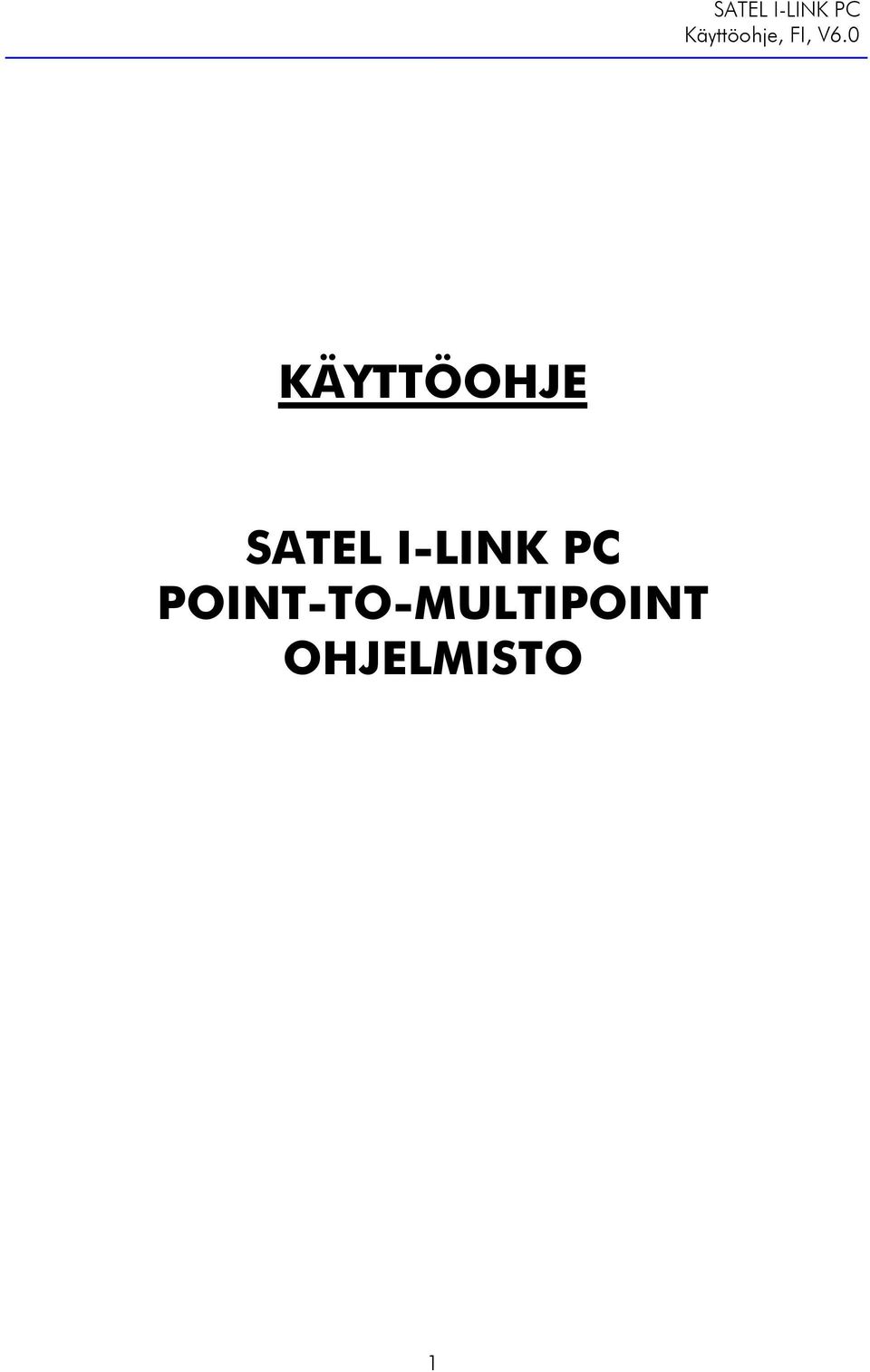

KÄYTTÖOHJE SATEL I-LINK PC POINT-TO-MULTIPOINT OHJELMISTO

Transkriptio

1 KÄYTTÖOHJE SATEL I-LINK PC POINT-TO-MULTIPOINT OHJELMISTO 1

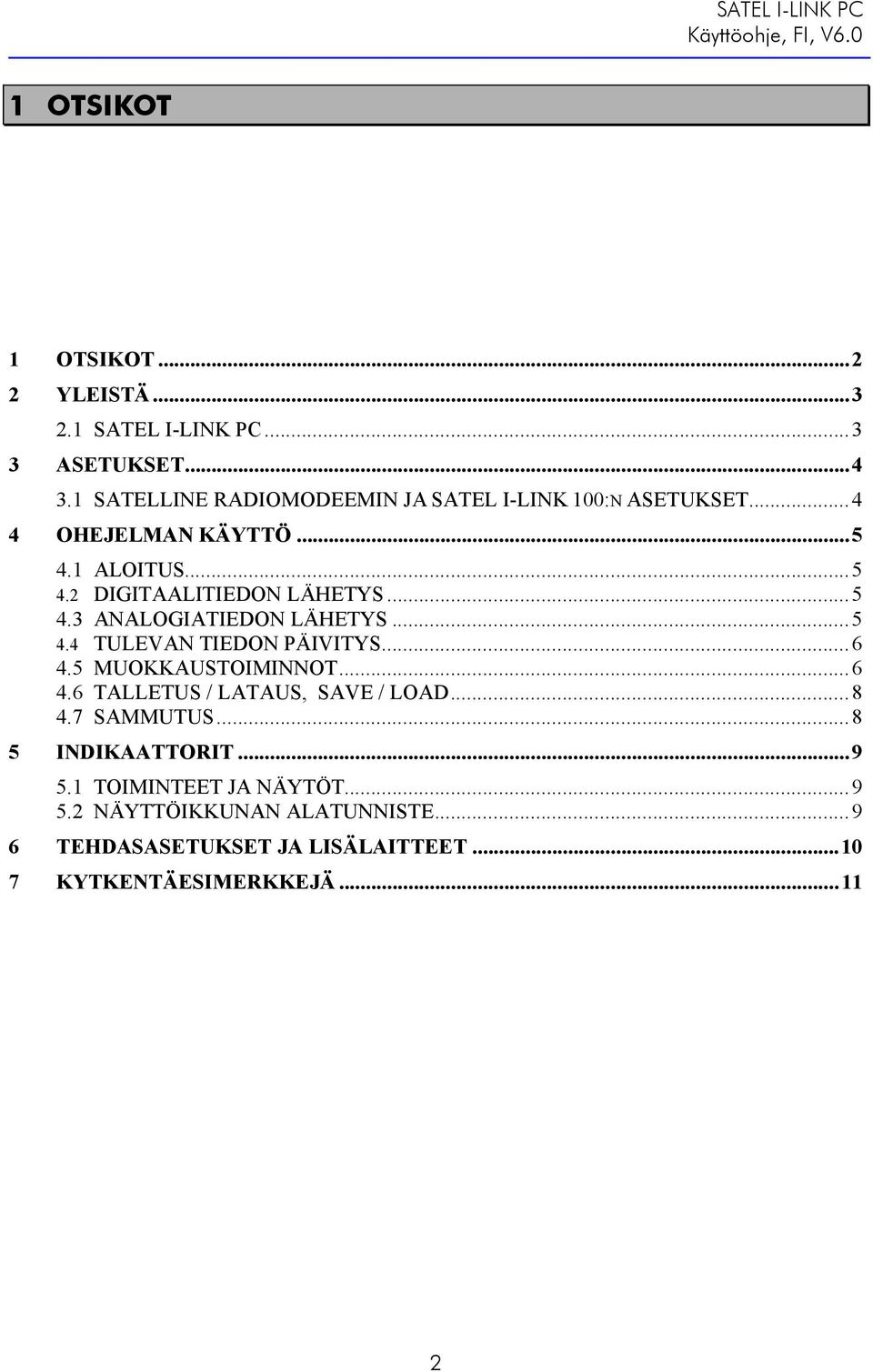

2 1 OTSIKOT 1 OTSIKOT YLEISTÄ SATEL I-LINK PC ASETUKSET SATELLINE RADIOMODEEMIN JA SATEL I-LINK 100:N ASETUKSET OHEJELMAN KÄYTTÖ ALOITUS DIGITAALITIEDON LÄHETYS ANALOGIATIEDON LÄHETYS TULEVAN TIEDON PÄIVITYS MUOKKAUSTOIMINNOT TALLETUS / LATAUS, SAVE / LOAD SAMMUTUS INDIKAATTORIT TOIMINTEET JA NÄYTÖT NÄYTTÖIKKUNAN ALATUNNISTE TEHDASASETUKSET JA LISÄLAITTEET KYTKENTÄESIMERKKEJÄ

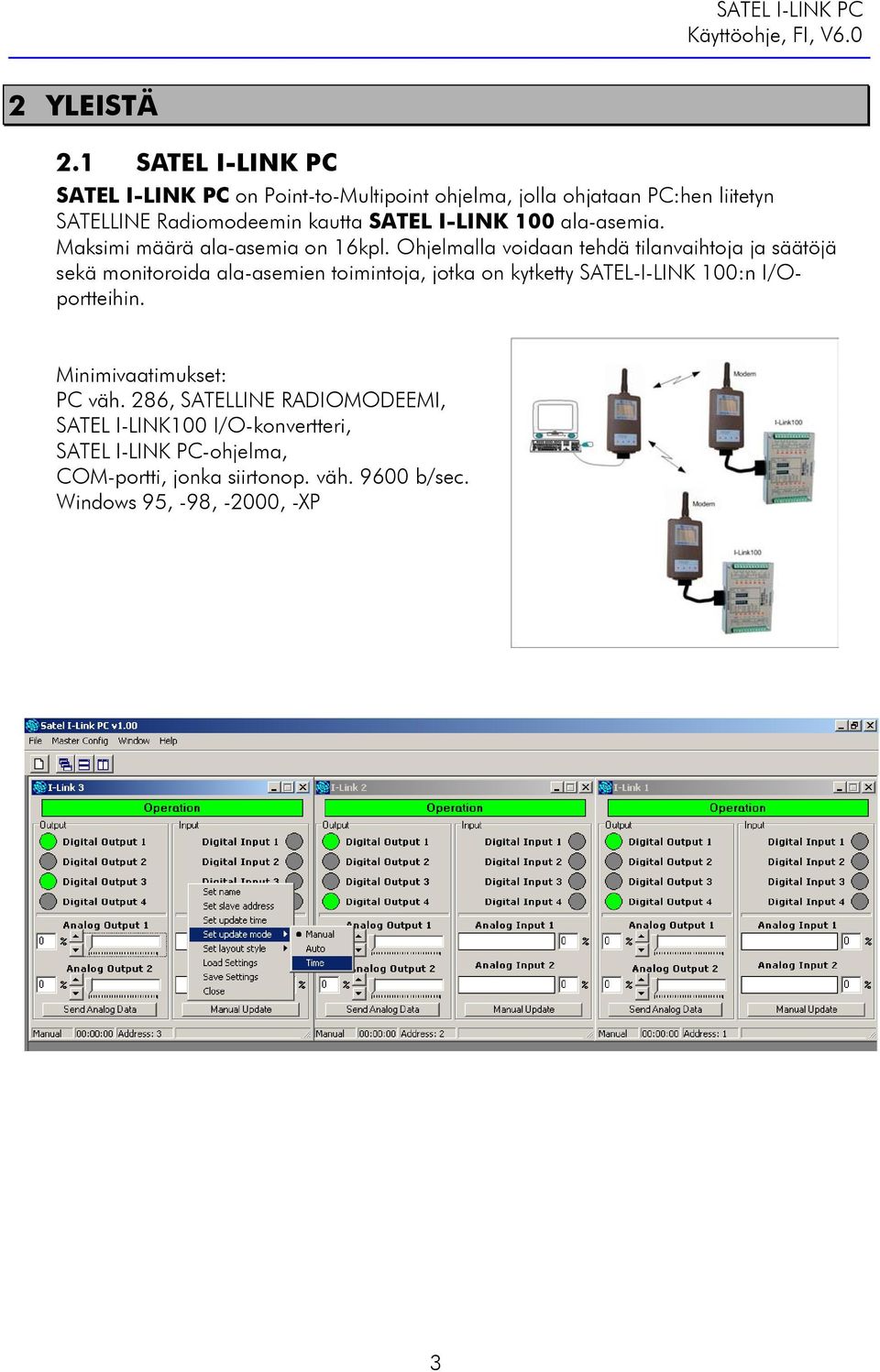

3 2 YLEISTÄ 2.1 SATEL I-LINK PC SATEL I-LINK PC on Point-to-Multipoint ohjelma, jolla ohjataan PC:hen liitetyn SATELLINE Radiomodeemin kautta SATEL I-LINK 100 ala-asemia. Maksimi määrä ala-asemia on 16kpl. Ohjelmalla voidaan tehdä tilanvaihtoja ja säätöjä sekä monitoroida ala-asemien toimintoja, jotka on kytketty SATEL-I-LINK 100:n I/Oportteihin. Minimivaatimukset: PC väh. 286, SATELLINE RADIOMODEEMI, SATEL I-LINK100 I/O-konvertteri, SATEL I-LINK PC-ohjelma, COM-portti, jonka siirtonop. väh b/sec. Windows 95, -98, -2000, -XP 3

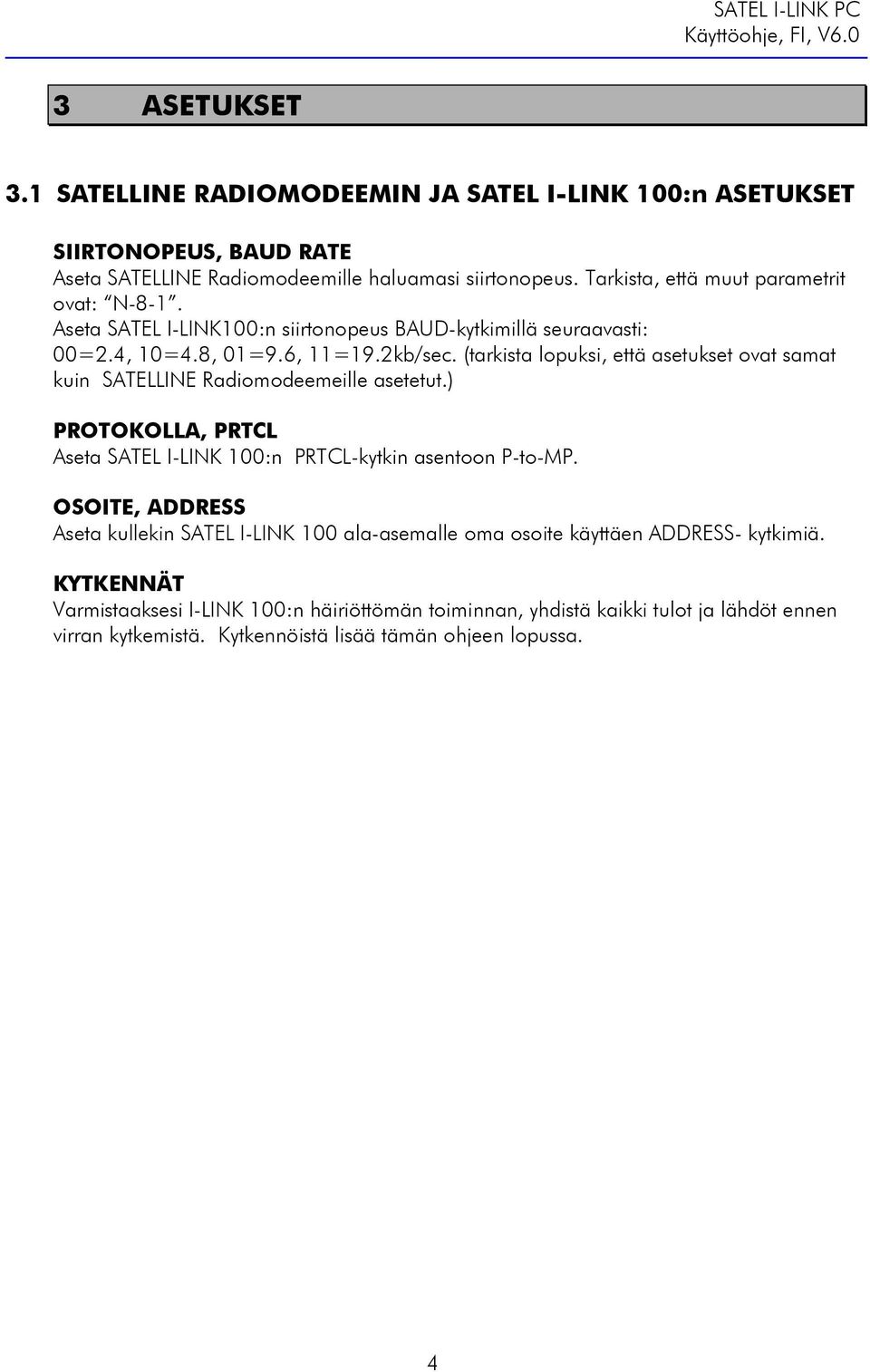

4 3 ASETUKSET 3.1 SATELLINE RADIOMODEEMIN JA SATEL I-LINK 100:n ASETUKSET SIIRTONOPEUS, BAUD RATE Aseta SATELLINE Radiomodeemille haluamasi siirtonopeus. Tarkista, että muut parametrit ovat: N-8-1. Aseta SATEL I-LINK100:n siirtonopeus BAUD-kytkimillä seuraavasti: 00=2.4, 10=4.8, 01=9.6, 11=19.2kb/sec. (tarkista lopuksi, että asetukset ovat samat kuin SATELLINE Radiomodeemeille asetetut.) PROTOKOLLA, PRTCL Aseta SATEL I-LINK 100:n PRTCL-kytkin asentoon P-to-MP. OSOITE, ADDRESS Aseta kullekin SATEL I-LINK 100 ala-asemalle oma osoite käyttäen ADDRESS- kytkimiä. KYTKENNÄT Varmistaaksesi I-LINK 100:n häiriöttömän toiminnan, yhdistä kaikki tulot ja lähdöt ennen virran kytkemistä. Kytkennöistä lisää tämän ohjeen lopussa. 4

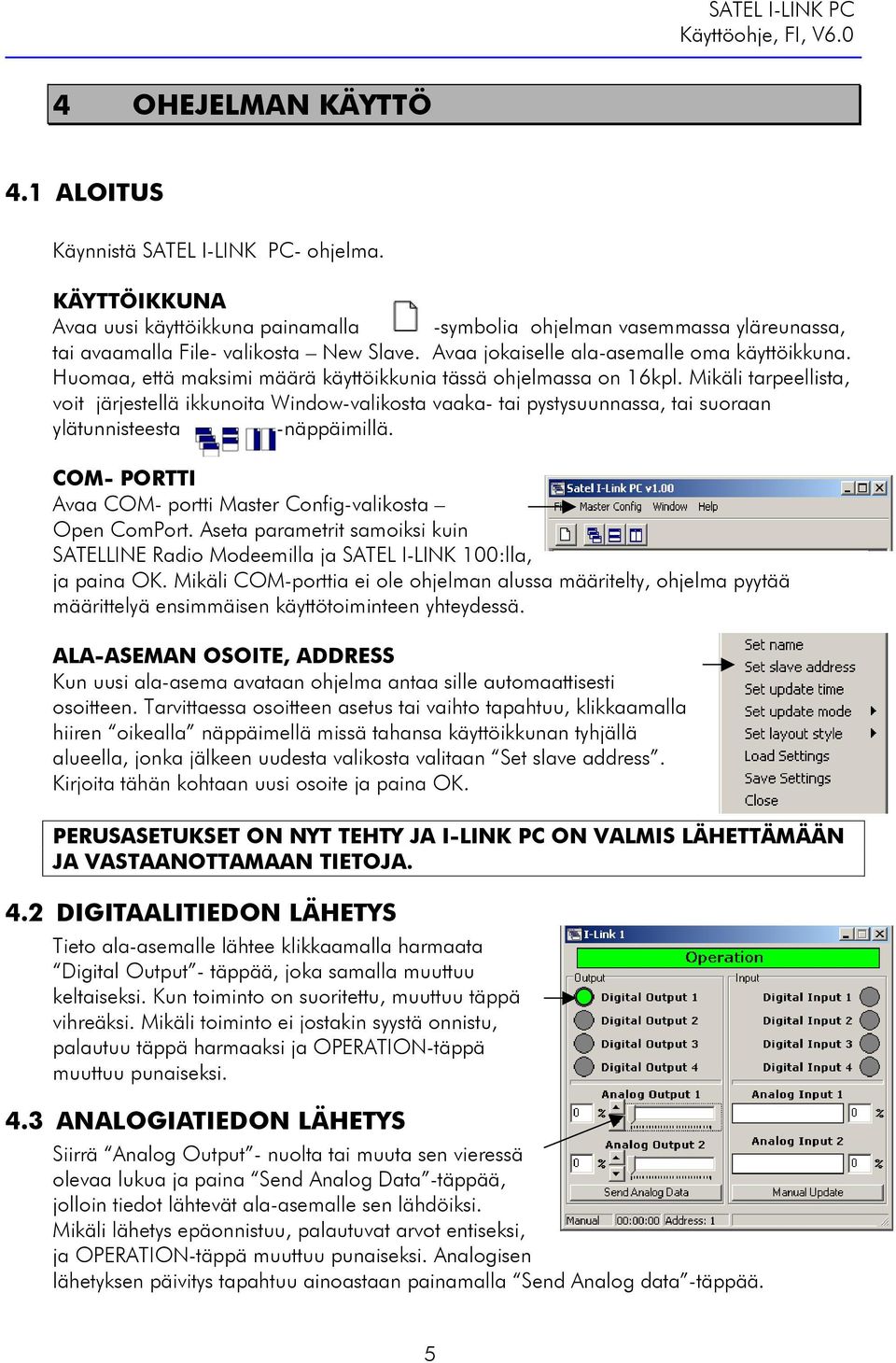

5 4 OHEJELMAN KÄYTTÖ 4.1 ALOITUS Käynnistä SATEL I-LINK PC- ohjelma. KÄYTTÖIKKUNA Avaa uusi käyttöikkuna painamalla -symbolia ohjelman vasemmassa yläreunassa, tai avaamalla File- valikosta New Slave. Avaa jokaiselle ala-asemalle oma käyttöikkuna. Huomaa, että maksimi määrä käyttöikkunia tässä ohjelmassa on 16kpl. Mikäli tarpeellista, voit järjestellä ikkunoita Window-valikosta vaaka- tai pystysuunnassa, tai suoraan ylätunnisteesta -näppäimillä. COM- PORTTI Avaa COM- portti Master Config-valikosta Open ComPort. Aseta parametrit samoiksi kuin SATELLINE Radio Modeemilla ja SATEL I-LINK 100:lla, ja paina OK. Mikäli COM-porttia ei ole ohjelman alussa määritelty, ohjelma pyytää määrittelyä ensimmäisen käyttötoiminteen yhteydessä. ALA-ASEMAN OSOITE, ADDRESS Kun uusi ala-asema avataan ohjelma antaa sille automaattisesti osoitteen. Tarvittaessa osoitteen asetus tai vaihto tapahtuu, klikkaamalla hiiren oikealla näppäimellä missä tahansa käyttöikkunan tyhjällä alueella, jonka jälkeen uudesta valikosta valitaan Set slave address. Kirjoita tähän kohtaan uusi osoite ja paina OK. PERUSASETUKSET ON NYT TEHTY JA I-LINK PC ON VALMIS LÄHETTÄMÄÄN JA VASTAANOTTAMAAN TIETOJA. 4.2 DIGITAALITIEDON LÄHETYS Tieto ala-asemalle lähtee klikkaamalla harmaata Digital Output - täppää, joka samalla muuttuu keltaiseksi. Kun toiminto on suoritettu, muuttuu täppä vihreäksi. Mikäli toiminto ei jostakin syystä onnistu, palautuu täppä harmaaksi ja OPERATION-täppä muuttuu punaiseksi. 4.3 ANALOGIATIEDON LÄHETYS Siirrä Analog Output - nuolta tai muuta sen vieressä olevaa lukua ja paina Send Analog Data -täppää, jolloin tiedot lähtevät ala-asemalle sen lähdöiksi. Mikäli lähetys epäonnistuu, palautuvat arvot entiseksi, ja OPERATION-täppä muuttuu punaiseksi. Analogisen lähetyksen päivitys tapahtuu ainoastaan painamalla Send Analog data -täppää. 5

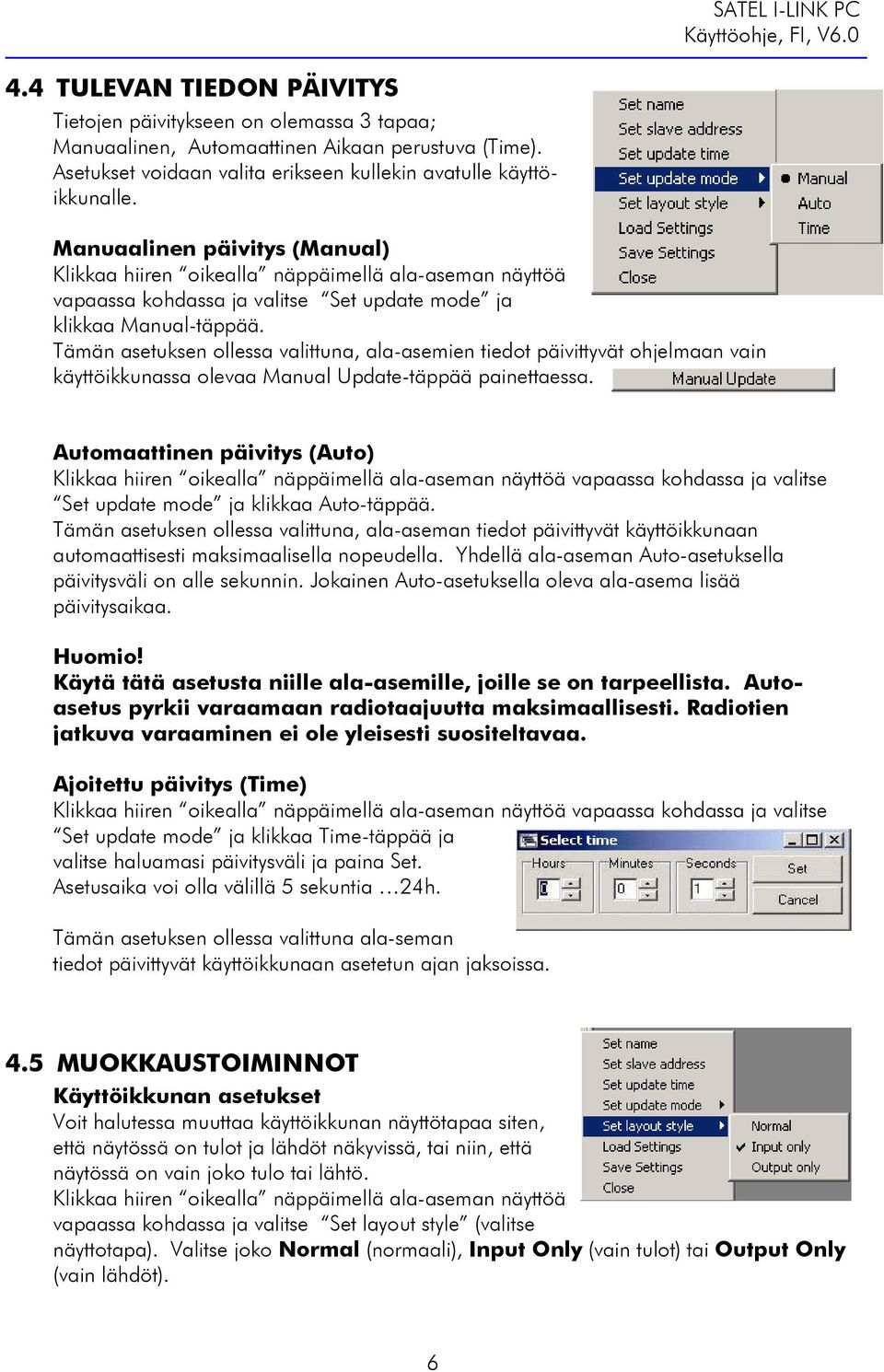

6 4.4 TULEVAN TIEDON PÄIVITYS Tietojen päivitykseen on olemassa 3 tapaa; Manuaalinen, Automaattinen Aikaan perustuva (Time). Asetukset voidaan valita erikseen kullekin avatulle käyttöikkunalle. Manuaalinen päivitys (Manual) Klikkaa hiiren oikealla näppäimellä ala-aseman näyttöä vapaassa kohdassa ja valitse Set update mode ja klikkaa Manual-täppää. Tämän asetuksen ollessa valittuna, ala-asemien tiedot päivittyvät ohjelmaan vain käyttöikkunassa olevaa Manual Update-täppää painettaessa. Automaattinen päivitys (Auto) Klikkaa hiiren oikealla näppäimellä ala-aseman näyttöä vapaassa kohdassa ja valitse Set update mode ja klikkaa Auto-täppää. Tämän asetuksen ollessa valittuna, ala-aseman tiedot päivittyvät käyttöikkunaan automaattisesti maksimaalisella nopeudella. Yhdellä ala-aseman Auto-asetuksella päivitysväli on alle sekunnin. Jokainen Auto-asetuksella oleva ala-asema lisää päivitysaikaa. Huomio! Käytä tätä asetusta niille ala-asemille, joille se on tarpeellista. Autoasetus pyrkii varaamaan radiotaajuutta maksimaallisesti. Radiotien jatkuva varaaminen ei ole yleisesti suositeltavaa. Ajoitettu päivitys (Time) Klikkaa hiiren oikealla näppäimellä ala-aseman näyttöä vapaassa kohdassa ja valitse Set update mode ja klikkaa Time-täppää ja valitse haluamasi päivitysväli ja paina Set. Asetusaika voi olla välillä 5 sekuntia 24h. Tämän asetuksen ollessa valittuna ala-seman tiedot päivittyvät käyttöikkunaan asetetun ajan jaksoissa. 4.5 MUOKKAUSTOIMINNOT Käyttöikkunan asetukset Voit halutessa muuttaa käyttöikkunan näyttötapaa siten, että näytössä on tulot ja lähdöt näkyvissä, tai niin, että näytössä on vain joko tulo tai lähtö. Klikkaa hiiren oikealla näppäimellä ala-aseman näyttöä vapaassa kohdassa ja valitse Set layout style (valitse näyttotapa). Valitse joko Normal (normaali), Input Only (vain tulot) tai Output Only (vain lähdöt). 6

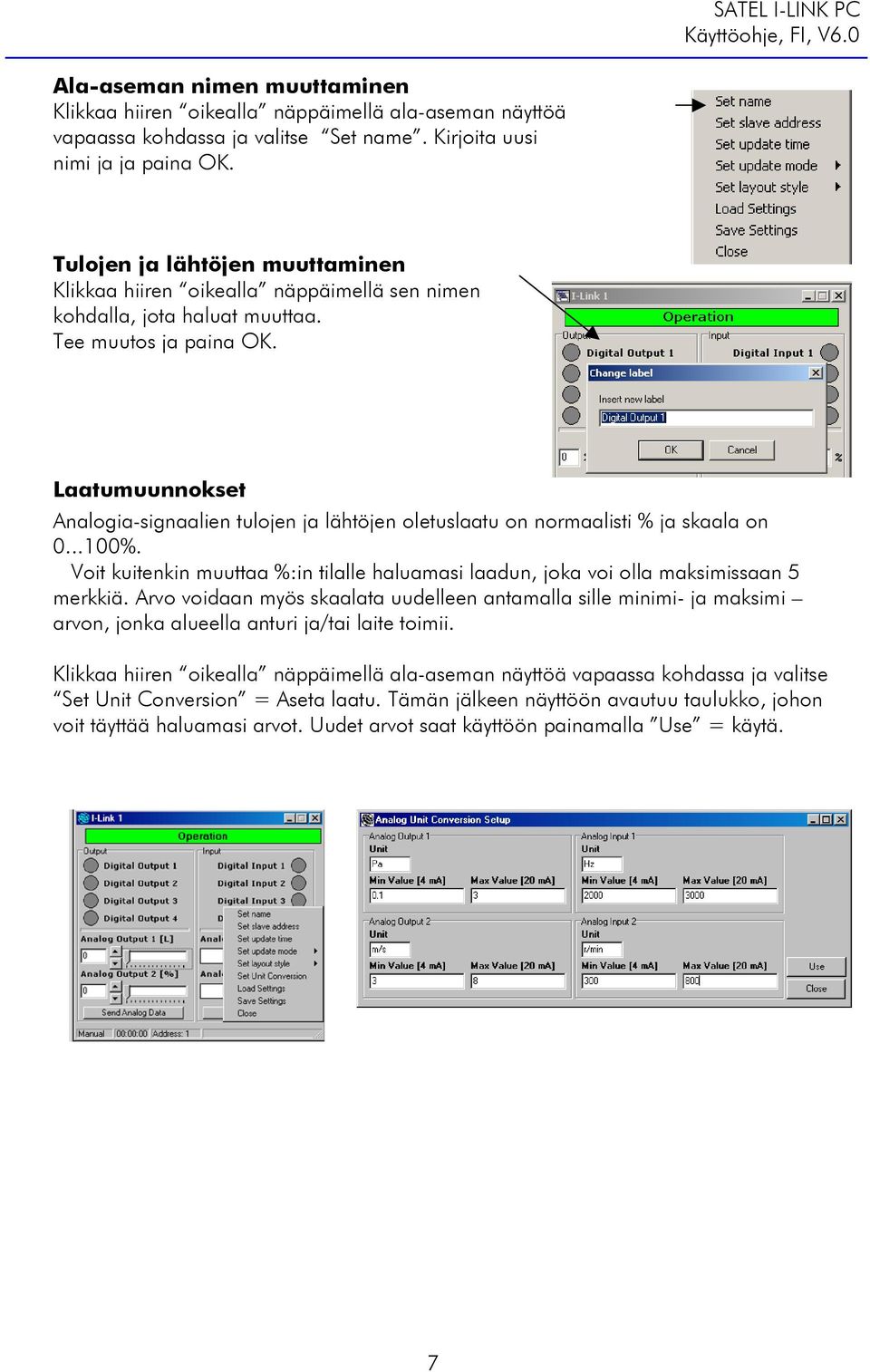

7 Ala-aseman nimen muuttaminen Klikkaa hiiren oikealla näppäimellä ala-aseman näyttöä vapaassa kohdassa ja valitse Set name. Kirjoita uusi nimi ja ja paina OK. Tulojen ja lähtöjen muuttaminen Klikkaa hiiren oikealla näppäimellä sen nimen kohdalla, jota haluat muuttaa. Tee muutos ja paina OK. Laatumuunnokset Analogia-signaalien tulojen ja lähtöjen oletuslaatu on normaalisti % ja skaala on %. Voit kuitenkin muuttaa %:in tilalle haluamasi laadun, joka voi olla maksimissaan 5 merkkiä. Arvo voidaan myös skaalata uudelleen antamalla sille minimi- ja maksimi arvon, jonka alueella anturi ja/tai laite toimii. Klikkaa hiiren oikealla näppäimellä ala-aseman näyttöä vapaassa kohdassa ja valitse Set Unit Conversion = Aseta laatu. Tämän jälkeen näyttöön avautuu taulukko, johon voit täyttää haluamasi arvot. Uudet arvot saat käyttöön painamalla Use = käytä. 7

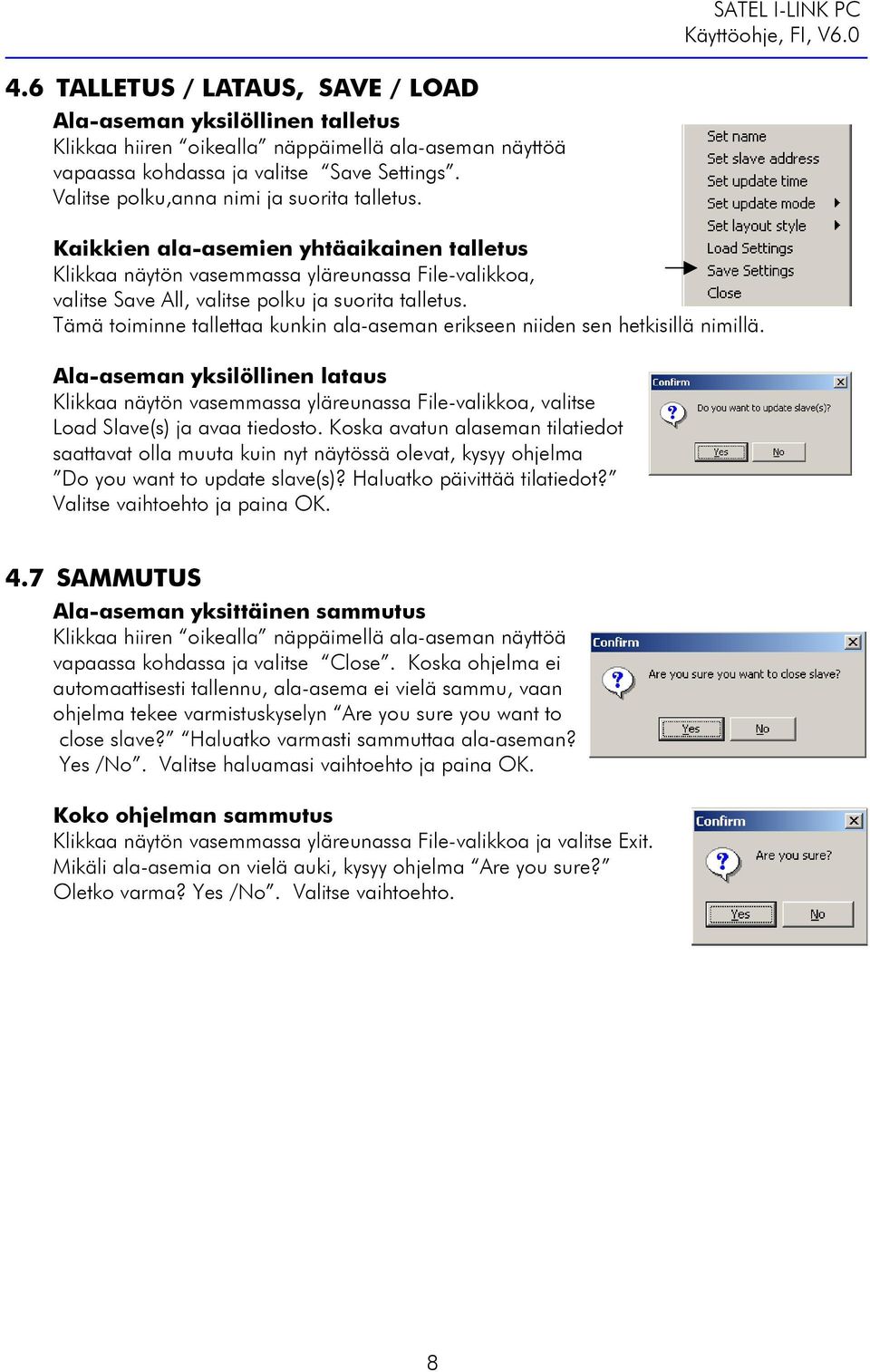

8 4.6 TALLETUS / LATAUS, SAVE / LOAD Ala-aseman yksilöllinen talletus Klikkaa hiiren oikealla näppäimellä ala-aseman näyttöä vapaassa kohdassa ja valitse Save Settings. Valitse polku,anna nimi ja suorita talletus. Kaikkien ala-asemien yhtäaikainen talletus Klikkaa näytön vasemmassa yläreunassa File-valikkoa, valitse Save All, valitse polku ja suorita talletus. Tämä toiminne tallettaa kunkin ala-aseman erikseen niiden sen hetkisillä nimillä. Ala-aseman yksilöllinen lataus Klikkaa näytön vasemmassa yläreunassa File-valikkoa, valitse Load Slave(s) ja avaa tiedosto. Koska avatun alaseman tilatiedot saattavat olla muuta kuin nyt näytössä olevat, kysyy ohjelma Do you want to update slave(s)? Haluatko päivittää tilatiedot? Valitse vaihtoehto ja paina OK. 4.7 SAMMUTUS Ala-aseman yksittäinen sammutus Klikkaa hiiren oikealla näppäimellä ala-aseman näyttöä vapaassa kohdassa ja valitse Close. Koska ohjelma ei automaattisesti tallennu, ala-asema ei vielä sammu, vaan ohjelma tekee varmistuskyselyn Are you sure you want to close slave? Haluatko varmasti sammuttaa ala-aseman? Yes /No. Valitse haluamasi vaihtoehto ja paina OK. Koko ohjelman sammutus Klikkaa näytön vasemmassa yläreunassa File-valikkoa ja valitse Exit. Mikäli ala-asemia on vielä auki, kysyy ohjelma Are you sure? Oletko varma? Yes /No. Valitse vaihtoehto. 8

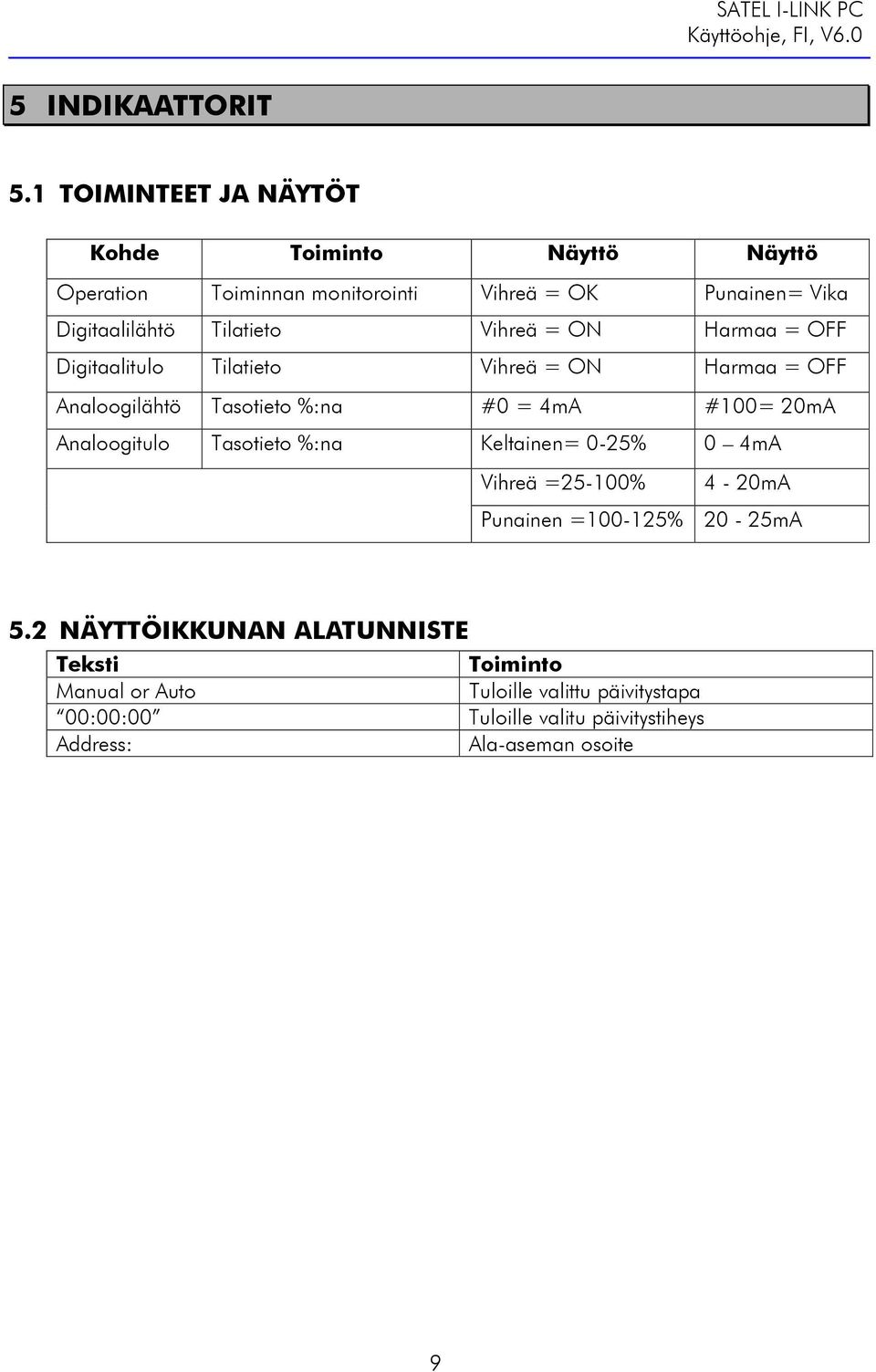

9 5 INDIKAATTORIT 5.1 TOIMINTEET JA NÄYTÖT Kohde Toiminto Näyttö Näyttö Operation Toiminnan monitorointi Vihreä = OK Punainen= Vika Digitaalilähtö Tilatieto Vihreä = ON Harmaa = OFF Digitaalitulo Tilatieto Vihreä = ON Harmaa = OFF Analoogilähtö Tasotieto %:na #0 = 4mA #100= 20mA Analoogitulo Tasotieto %:na Keltainen= 0-25% 0 4mA Vihreä =25-100% 4-20mA Punainen = % 20-25mA 5.2 NÄYTTÖIKKUNAN ALATUNNISTE Teksti Toiminto Manual or Auto Tuloille valittu päivitystapa 00:00:00 Tuloille valitu päivitystiheys Address: Ala-aseman osoite 9

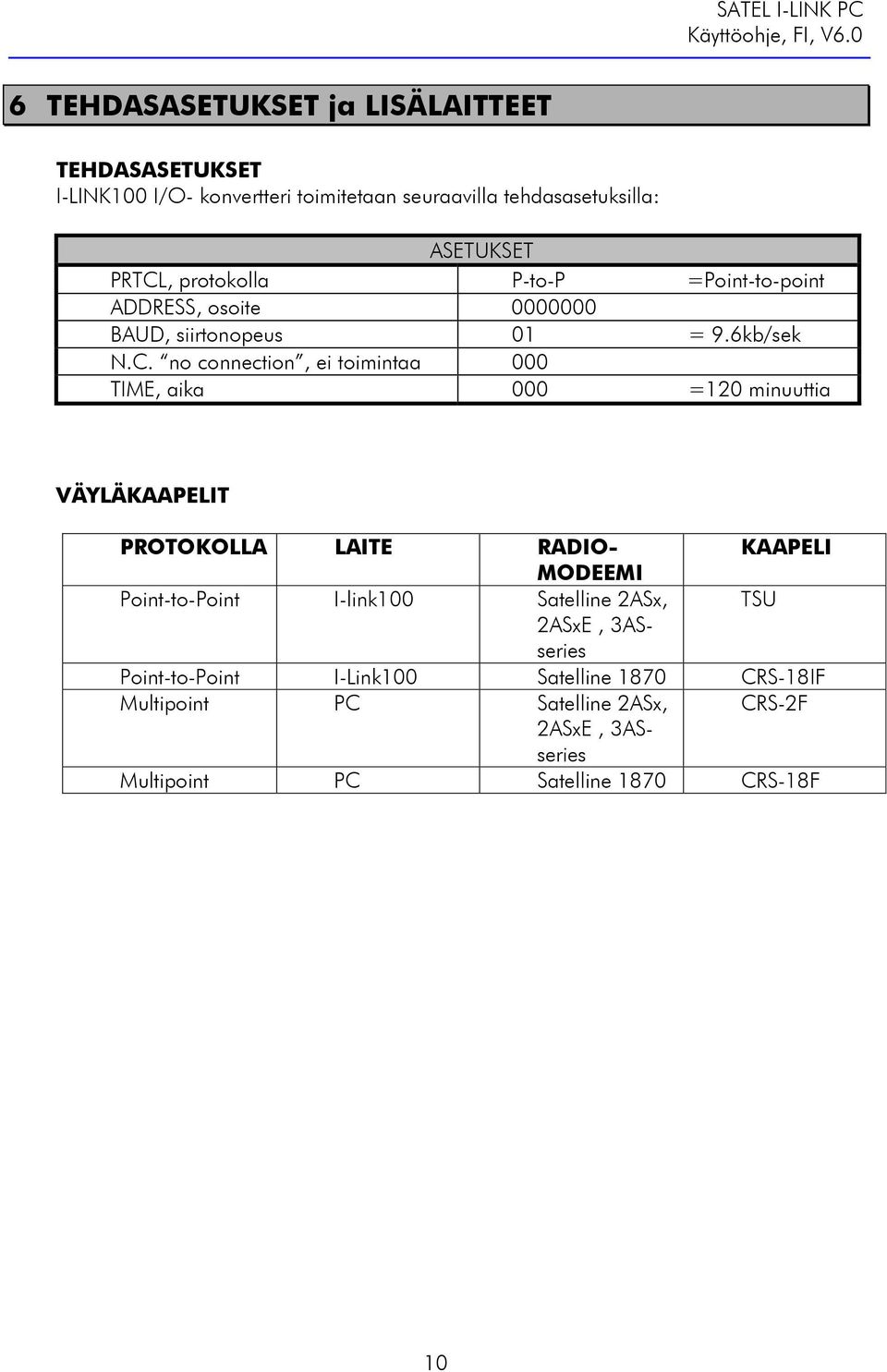

10 6 TEHDASASETUKSET ja LISÄLAITTEET TEHDASASETUKSET I-LINK100 I/O- konvertteri toimitetaan seuraavilla tehdasasetuksilla: ASETUKSET PRTCL, protokolla P-to-P =Point-to-point ADDRESS, osoite BAUD, siirtonopeus 01 = 9.6kb/sek N.C. no connection, ei toimintaa 000 TIME, aika 000 =120 minuuttia VÄYLÄKAAPELIT PROTOKOLLA LAITE RADIO- KAAPELI MODEEMI Point-to-Point I-link100 Satelline 2ASx, TSU 2ASxE, 3ASseries Point-to-Point I-Link100 Satelline 1870 CRS-18IF Multipoint PC Satelline 2ASx, CRS-2F 2ASxE, 3ASseries Multipoint PC Satelline 1870 CRS-18F 10

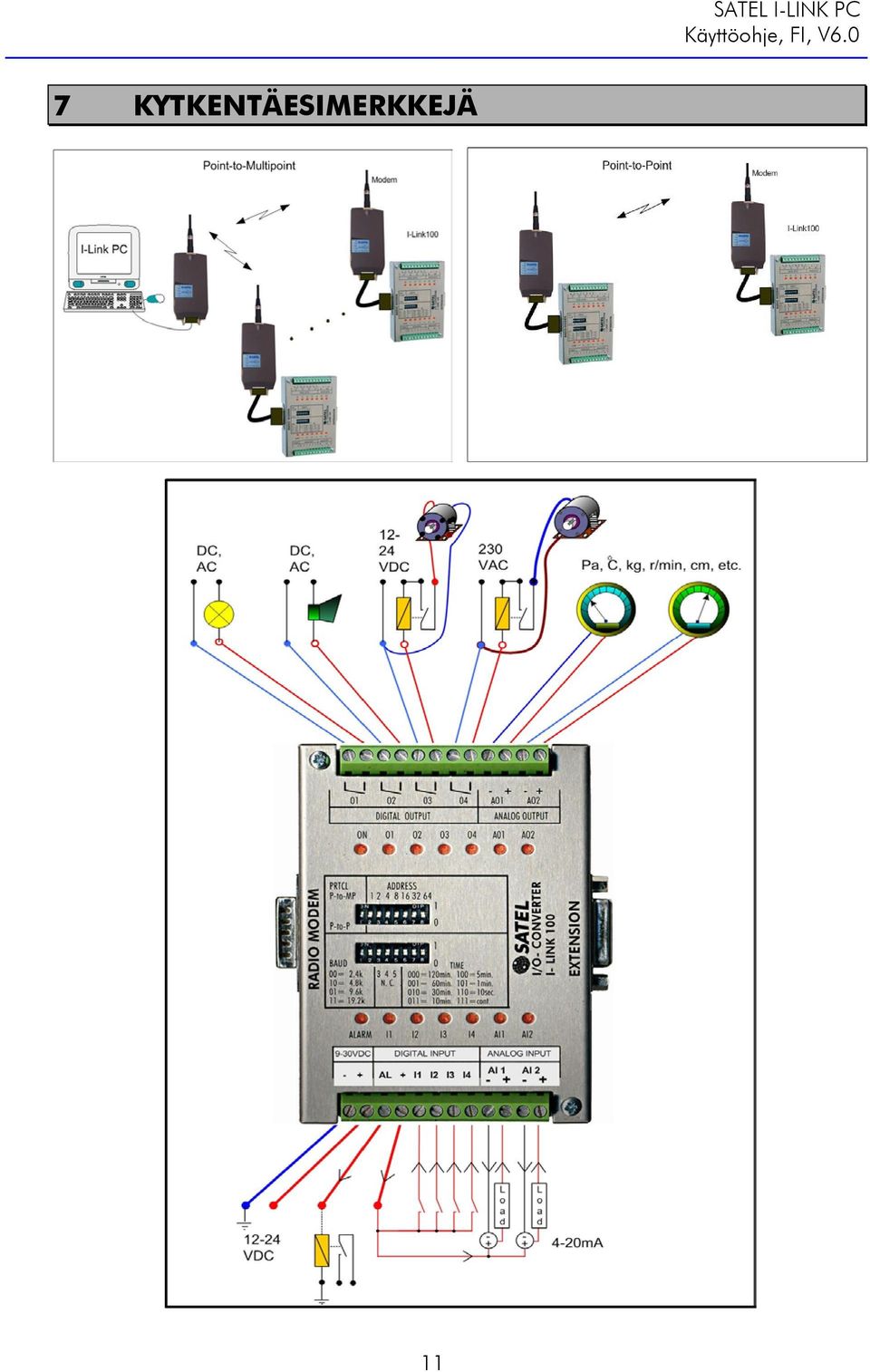

11 7 KYTKENTÄESIMERKKEJÄ 11
