1 Langaton kuuntelujärjestelmä E-Lab 제

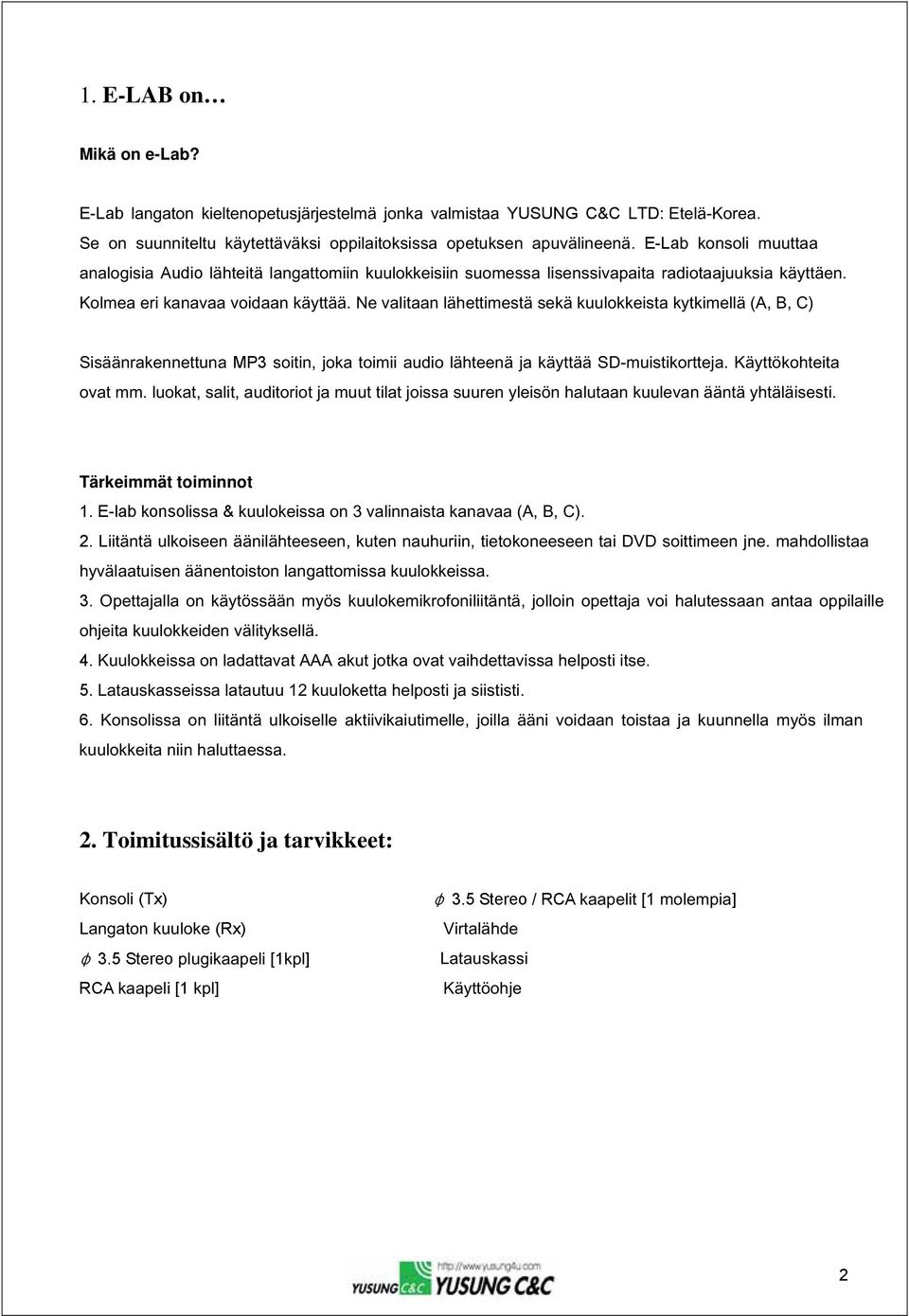

2 1. E-LAB on Mikä on e-lab? E-Lab langaton kieltenopetusjärjestelmä jonka valmistaa YUSUNG C&C LTD: Etelä-Korea. Se on suunniteltu käytettäväksi oppilaitoksissa opetuksen apuvälineenä. E-Lab konsoli muuttaa analogisia Audio lähteitä langattomiin kuulokkeisiin suomessa lisenssivapaita radiotaajuuksia käyttäen. Kolmea eri kanavaa voidaan käyttää. Ne valitaan lähettimestä sekä kuulokkeista kytkimellä (A, B, C) Sisäänrakennettuna MP3 soitin, joka toimii audio lähteenä ja käyttää SD-muistikortteja. Käyttökohteita ovat mm. luokat, salit, auditoriot ja muut tilat joissa suuren yleisön halutaan kuulevan ääntä yhtäläisesti. Tärkeimmät toiminnot 1. E-lab konsolissa & kuulokeissa on 3 valinnaista kanavaa (A, B, C). 2. Liitäntä ulkoiseen äänilähteeseen, kuten nauhuriin, tietokoneeseen tai DVD soittimeen jne. mahdollistaa hyvälaatuisen äänentoiston langattomissa kuulokkeissa. 3. Opettajalla on käytössään myös kuulokemikrofoniliitäntä, jolloin opettaja voi halutessaan antaa oppilaille ohjeita kuulokkeiden välityksellä. 4. Kuulokkeissa on ladattavat AAA akut jotka ovat vaihdettavissa helposti itse. 5. Latauskasseissa latautuu 12 kuuloketta helposti ja siististi. 6. Konsolissa on liitäntä ulkoiselle aktiivikaiutimelle, joilla ääni voidaan toistaa ja kuunnella myös ilman kuulokkeita niin haluttaessa. 2. Toimitussisältö ja tarvikkeet: Konsoli (Tx) Langaton kuuloke (Rx) φ 3.5 Stereo plugikaapeli [1kpl] RCA kaapeli [1 kpl] φ 3.5 Stereo / RCA kaapelit [1 molempia] Virtalähde Latauskassi Käyttöohje 2

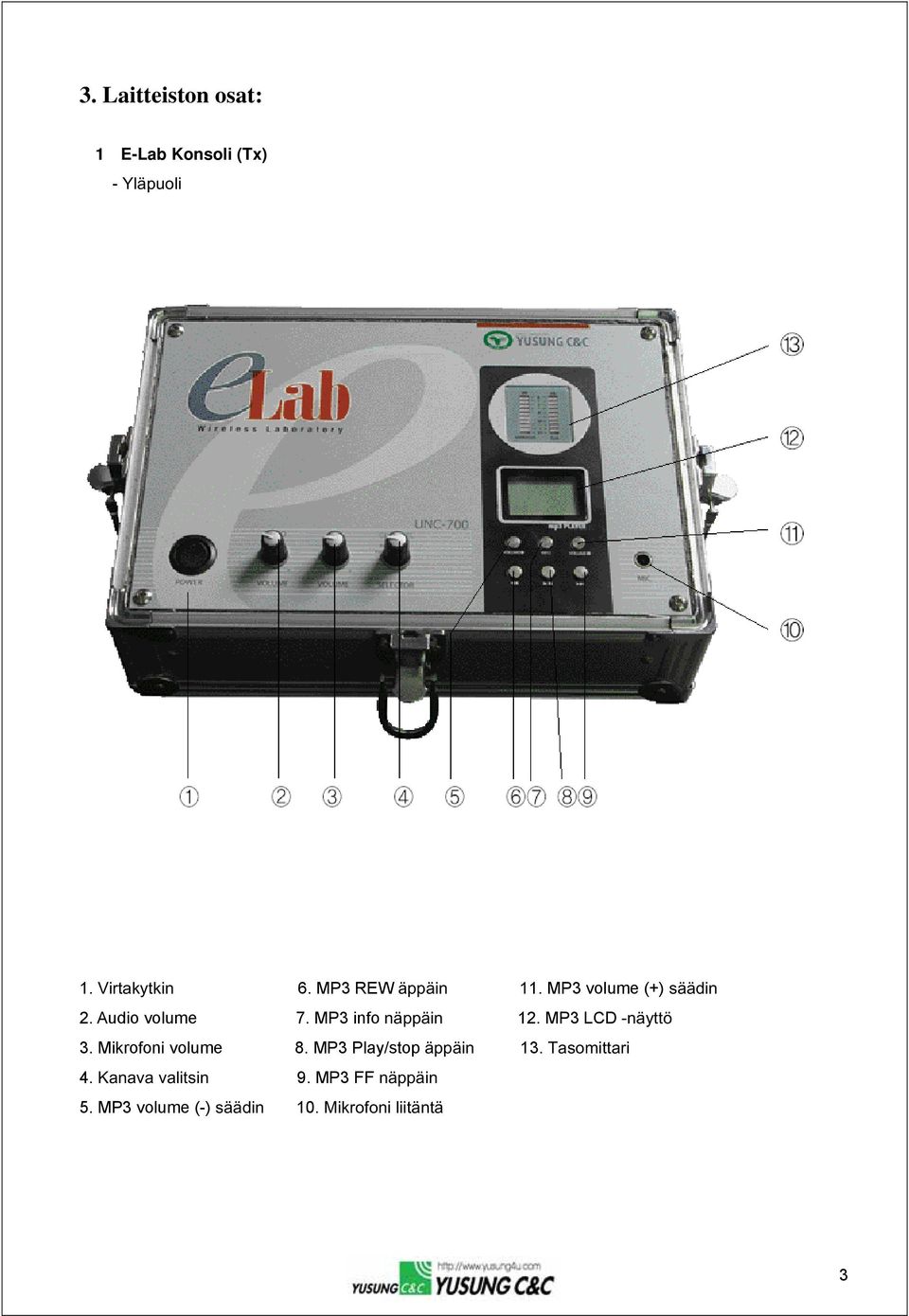

3 3. Laitteiston osat: 1 E-Lab Konsoli (Tx) - Yläpuoli 1. Virtakytkin 6. MP3 REW äppäin 11. MP3 volume (+) säädin 2. Audio volume 7. MP3 info näppäin 12. MP3 LCD -näyttö 3. Mikrofoni volume 8. MP3 Play/stop äppäin 13. Tasomittari 4. Kanava valitsin 9. MP3 FF näppäin 5. MP3 volume (-) säädin 10. Mikrofoni liitäntä 3

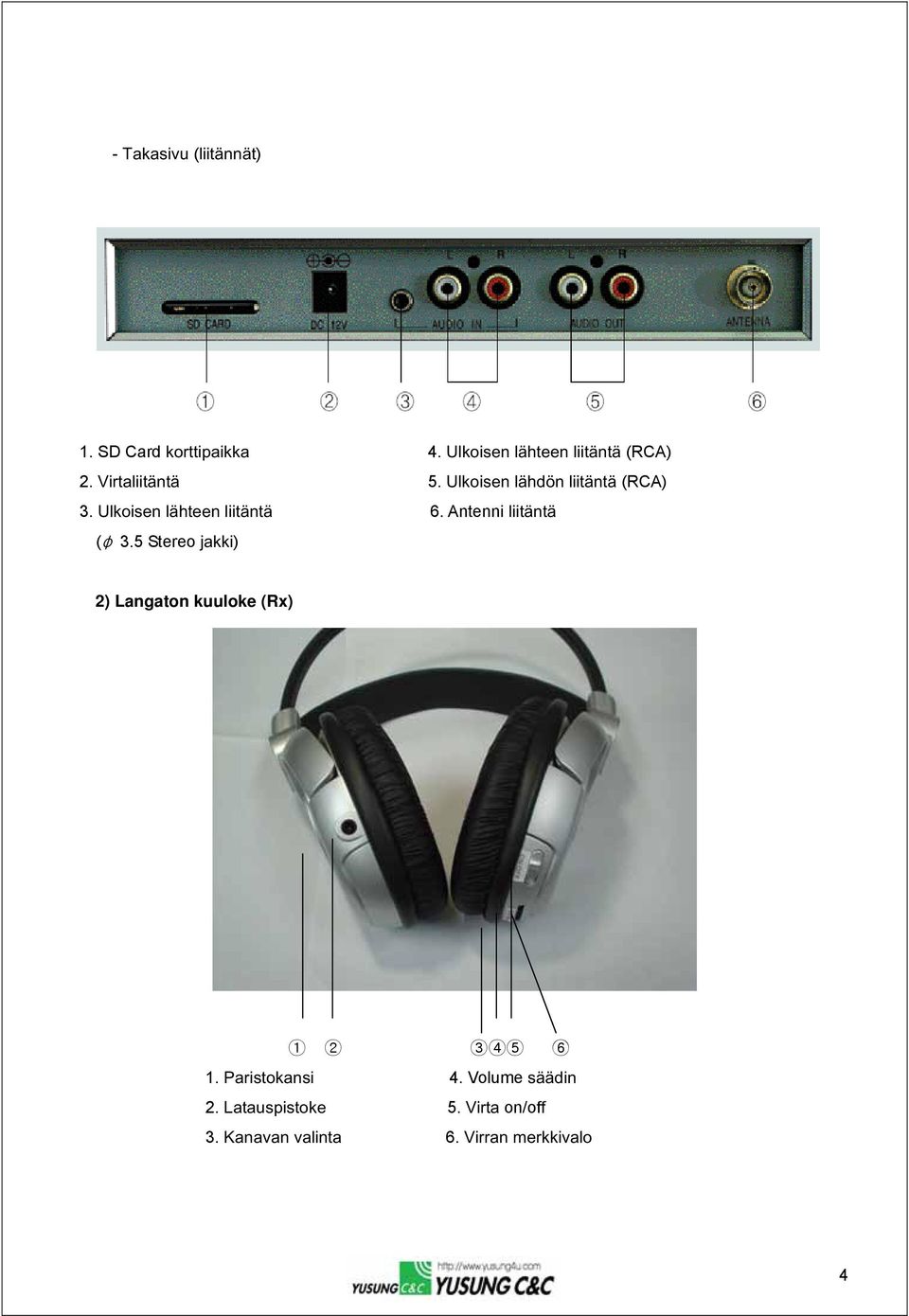

4 - Takasivu (liitännät) 1. SD Card korttipaikka 4. Ulkoisen lähteen liitäntä (RCA) 2. Virtaliitäntä 5. Ulkoisen lähdön liitäntä (RCA) 3. Ulkoisen lähteen liitäntä 6. Antenni liitäntä (φ 3.5 Stereo jakki) 2) Langaton kuuloke (Rx) Paristokansi 4. Volume säädin 2. Latauspistoke 5. Virta on/off 3. Kanavan valinta 6. Virran merkkivalo 4

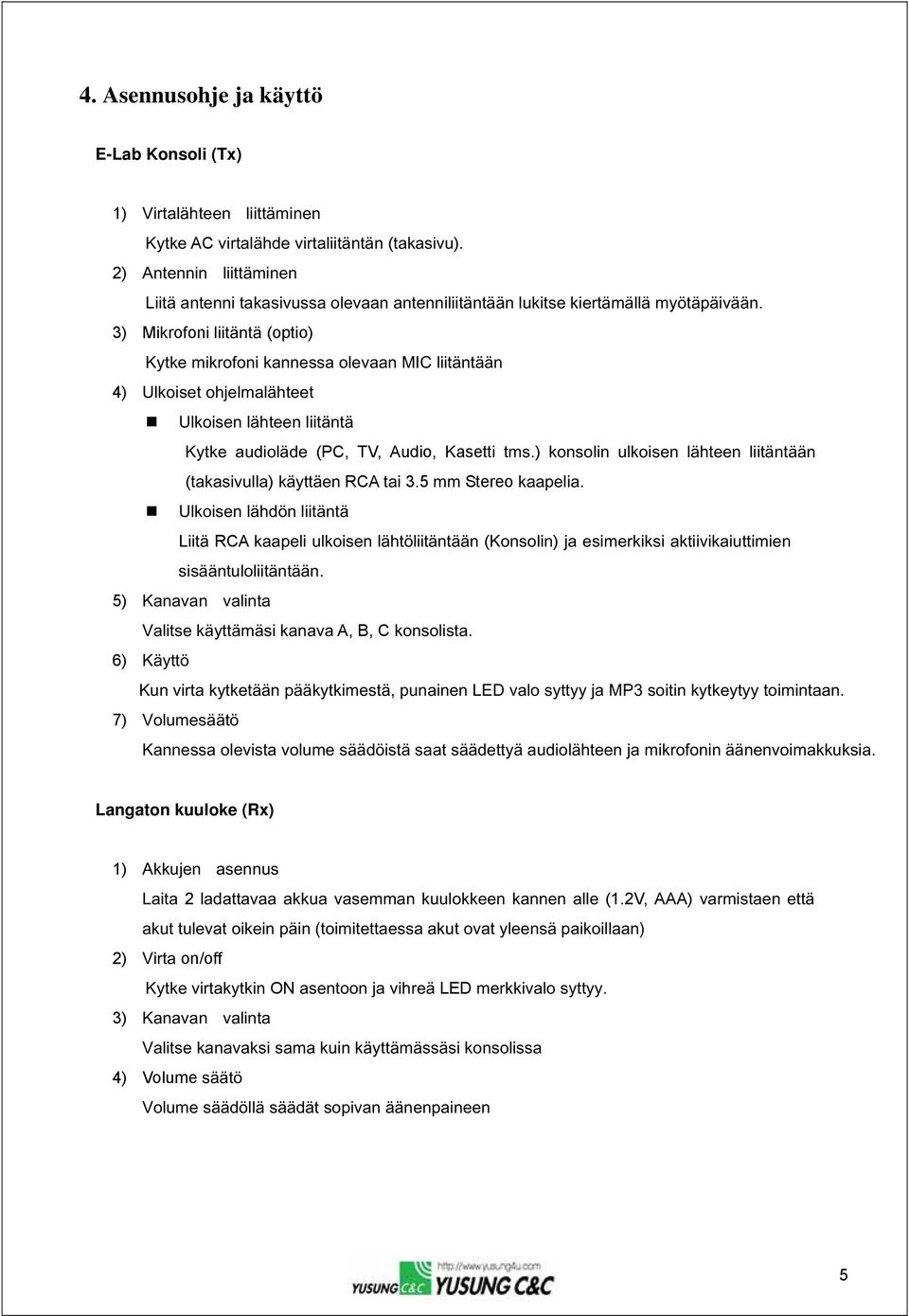

5 4. Asennusohje ja käyttö E-Lab Konsoli (Tx) 1) Virtalähteen liittäminen Kytke AC virtalähde virtaliitäntän (takasivu). 2) Antennin liittäminen Liitä antenni takasivussa olevaan antenniliitäntään lukitse kiertämällä myötäpäivään. 3) Mikrofoni liitäntä (optio) Kytke mikrofoni kannessa olevaan MIC liitäntään 4) Ulkoiset ohjelmalähteet Ulkoisen lähteen liitäntä Kytke audioläde (PC, TV, Audio, Kasetti tms.) konsolin ulkoisen lähteen liitäntään (takasivulla) käyttäen RCA tai 3.5 mm Stereo kaapelia. Ulkoisen lähdön liitäntä Liitä RCA kaapeli ulkoisen lähtöliitäntään (Konsolin) ja esimerkiksi aktiivikaiuttimien sisääntuloliitäntään. 5) Kanavan valinta Valitse käyttämäsi kanava A, B, C konsolista. 6) Käyttö Kun virta kytketään pääkytkimestä, punainen LED valo syttyy ja MP3 soitin kytkeytyy toimintaan. 7) Volumesäätö Kannessa olevista volume säädöistä saat säädettyä audiolähteen ja mikrofonin äänenvoimakkuksia. Langaton kuuloke (Rx) 1) Akkujen asennus Laita 2 ladattavaa akkua vasemman kuulokkeen kannen alle (1.2V, AAA) varmistaen että akut tulevat oikein päin (toimitettaessa akut ovat yleensä paikoillaan) 2) Virta on/off Kytke virtakytkin ON asentoon ja vihreä LED merkkivalo syttyy. 3) Kanavan valinta Valitse kanavaksi sama kuin käyttämässäsi konsolissa 4) Volume säätö Volume säädöllä säädät sopivan äänenpaineen 5

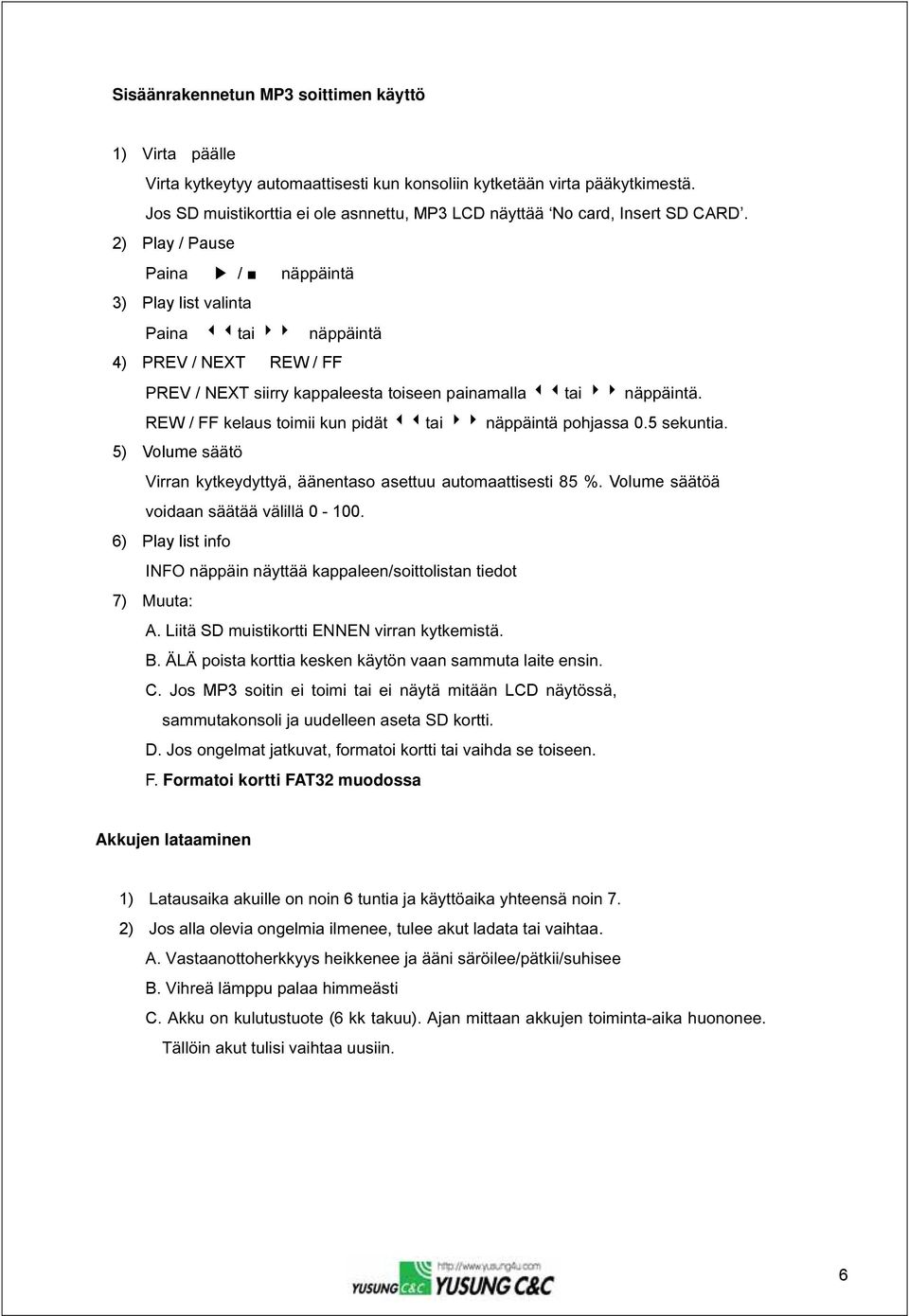

6 Sisäänrakennetun MP3 soittimen käyttö 1) Virta päälle Virta kytkeytyy automaattisesti kun konsoliin kytketään virta pääkytkimestä. Jos SD muistikorttia ei ole asnnettu, MP3 LCD näyttää No card, Insert SD CARD. 2) Play / Pause Paina / näppäintä 3) Play list valinta Paina 33tai 44 näppäintä 4) PREV / NEXT REW / FF PREV / NEXT siirry kappaleesta toiseen painamalla 33tai 44 näppäintä. REW / FF kelaus toimii kun pidät 33tai 44 näppäintä pohjassa 0.5 sekuntia. 5) Volume säätö Virran kytkeydyttyä, äänentaso asettuu automaattisesti 85 %. Volume säätöä voidaan säätää välillä ) Play list info INFO näppäin näyttää kappaleen/soittolistan tiedot 7) Muuta: A. Liitä SD muistikortti ENNEN virran kytkemistä. B. ÄLÄ poista korttia kesken käytön vaan sammuta laite ensin. C. Jos MP3 soitin ei toimi tai ei näytä mitään LCD näytössä, sammutakonsoli ja uudelleen aseta SD kortti. D. Jos ongelmat jatkuvat, formatoi kortti tai vaihda se toiseen. F. Formatoi kortti FAT32 muodossa Akkujen lataaminen 1) Latausaika akuille on noin 6 tuntia ja käyttöaika yhteensä noin 7. 2) Jos alla olevia ongelmia ilmenee, tulee akut ladata tai vaihtaa. A. Vastaanottoherkkyys heikkenee ja ääni säröilee/pätkii/suhisee B. Vihreä lämppu palaa himmeästi C. Akku on kulutustuote (6 kk takuu). Ajan mittaan akkujen toiminta-aika huononee. Tällöin akut tulisi vaihtaa uusiin. 6

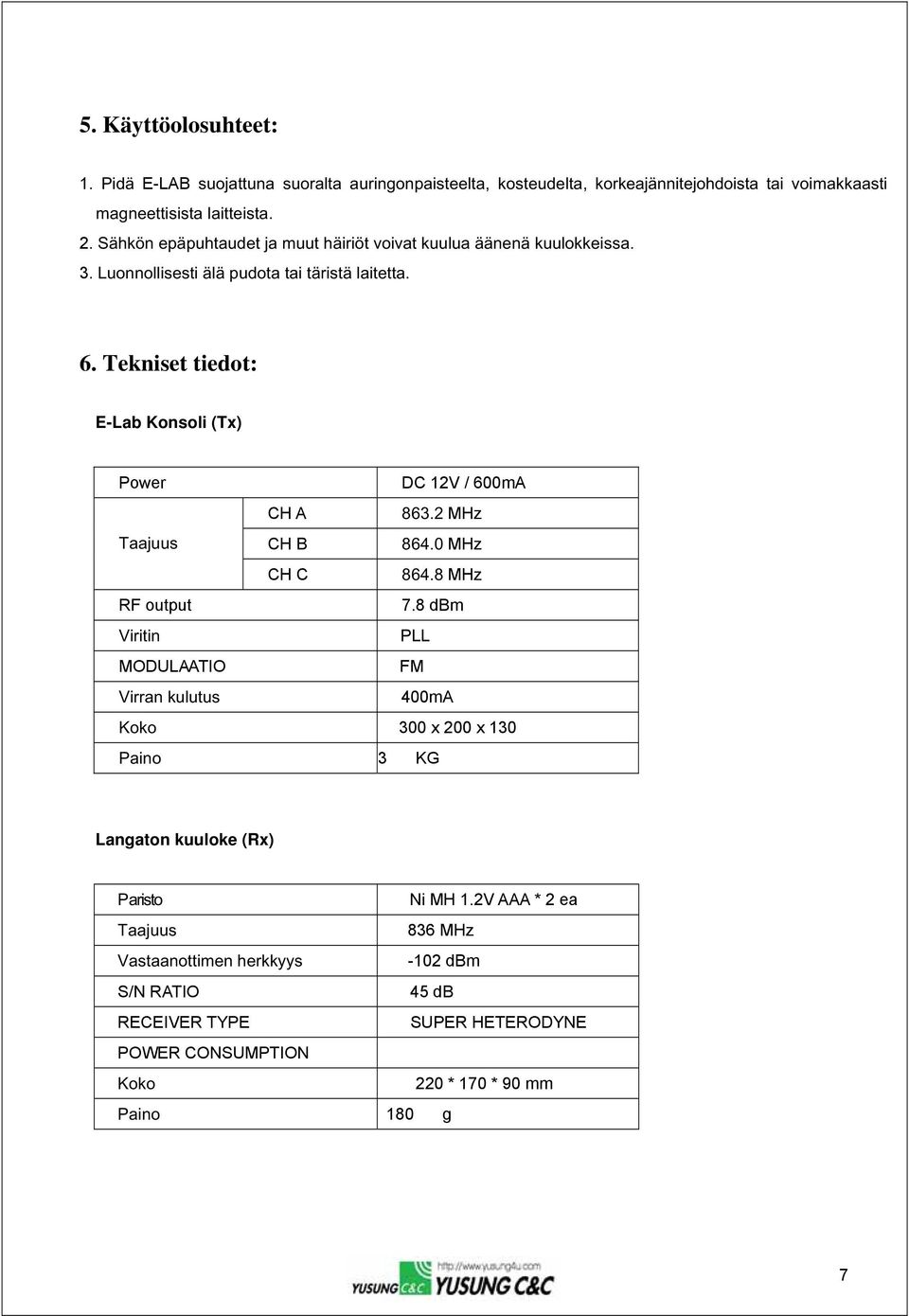

7 5. Käyttöolosuhteet: 1. Pidä E-LAB suojattuna suoralta auringonpaisteelta, kosteudelta, korkeajännitejohdoista tai voimakkaasti magneettisista laitteista. 2. Sähkön epäpuhtaudet ja muut häiriöt voivat kuulua äänenä kuulokkeissa. 3. Luonnollisesti älä pudota tai täristä laitetta. 6. Tekniset tiedot: E-Lab Konsoli (Tx) Power DC 12V / 600mA CH A MHz Taajuus CH B MHz CH C MHz RF output 7.8 dbm Viritin PLL MODULAATIO FM Virran kulutus 400mA Koko 300 x 200 x 130 Paino 3 KG Langaton kuuloke (Rx) Paristo Ni MH 1.2V AAA * 2 ea Taajuus 836 MHz Vastaanottimen herkkyys -102 dbm S/N RATIO 45 db RECEIVER TYPE SUPER HETERODYNE POWER CONSUMPTION Koko 220 * 170 * 90 mm Paino 180 g 7

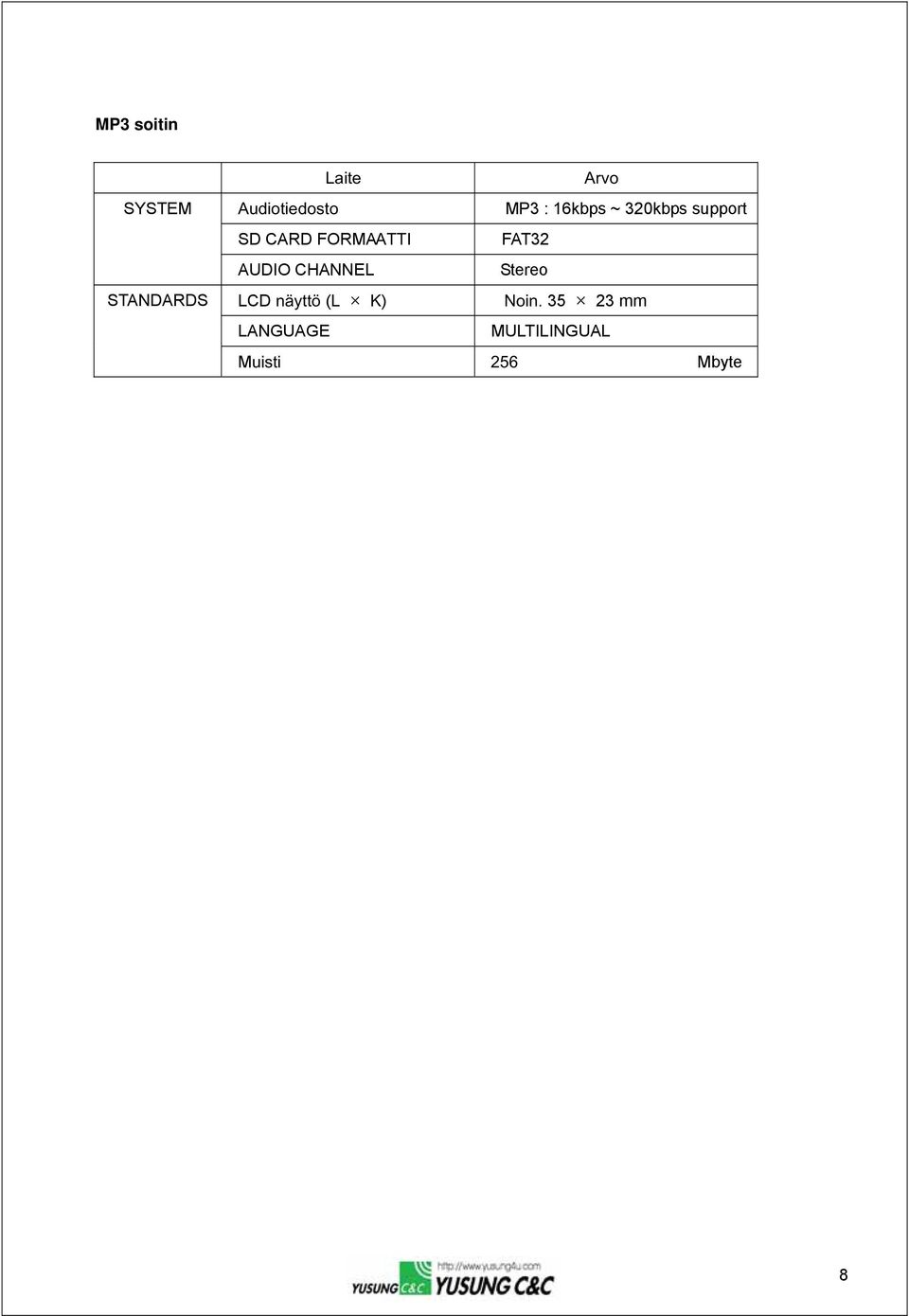

8 MP3 soitin SYSTEM STANDARDS Laite Arvo Audiotiedosto MP3 : 16kbps ~ 320kbps support SD CARD FORMAATTI FAT32 AUDIO CHANNEL Stereo LCD näyttö (L K) Noin mm LANGUAGE MULTILINGUAL Muisti 256 Mbyte 8
