1 KÄYTTÖOHJE 40540/ 40541/ 40542/ LED-KATTOVALAISIN

2 KÄYTTÖ Tämä LED-kattovalaisin on tarkoitettu sekä sisä- että ulkokäyttöön. Asuintalot Toimistot Myymälät Koulut Hotellit Sairaalat Lentokentät Julkiset tilat TEKNISET TIEDOT LYHYESTI Virransyöttö: AC V 50Hz Valonlähde: LED SMD3014 Käyttölämpötila: -20 C C VAROITUKSET 1. Tuotteen saavat asentaa vain alan asiantuntijat ja virransyöttö on katkaistava ennen asennusta. 2. Asennukseen on käytettävä vähintään 2 x 0,75mm 2 johtoja ja johdot on asennettava IEEE:n tuoreimpien säännösten tai kansallisten vaatimusten mukaisesti. 3. Älä koske LEDiin asennuksen tai huollon yhteydessä. 4. LED-valonlähdettä ei voi vaihtaa. TEKNISET TIEDOT Koodi TDL13 TDL13S TDL20 TDL20S V ~ 50Hz V ~ 50Hz V ~ 50Hz V ~ 50Hz Virransyöttö LEDtyyppi LEDien määrä Virransyötön teho Valovirta (ilman häikäisysuojaa) Valovirta (häikäisy-suojalla) Anturi Orjia enint. SMD W 1300 Lm 900 Lm SMD W 1300 Lm 900 Lm Kyllä 25 kpl SMD W 2000 Lm 1400 Lm SMD W 2000 Lm 1400 Lm Kyllä 15 kpl MIKROAALTOANTURIN KUVAUS Havaintokulma: Havaintoalue: 12 18m (halkaisija), säädettävä Aikasäätö: 10sek 30min, säädettävä Valonsäätö: 5 50lx - poissa, säädettävä Asennuskorkeus: enint. 12m 1

3 MIKROAALTOANTURIN PARAMETRIEN SÄÄTÖ Havaintoalueen (herkkyyden) säätö Tällä säädöllä määritellään liikeilmaisimen havaintoalue, ja se suoritetaan käyttäen anturin DIPkytkimiä, ks. kuva. Huomaa, että herkkyyden vähentäminen pienentää myös havaintoaluetta. Seuraavat säädöt ovat mahdollisia: I - Havaintoalue 100% II - Havaintoalue 75% III - Havaintoalue 50% IV - Havaintoalue 25% V - Havaintoalue 10% Ajan säätäminen Tällä säädöllä määritellään aika, jonka laite pysyy 100% liikkeen havainnoinnin tasolla, ja se suoritetaan käyttäen anturin DIP-kytkimiä, ks. kuva. Säädön testaaminen kävelemällä on hyödyksi asennettaessa laitetta, jolloin voidaan tarkistaa oikea toiminta ja alue. Seuraavat säädöt ovat mahdollisia: I - 30 minuuttia II - 20 minuuttia III - 6 minuuttia IV - 90 sekuntia V - 30 sekuntia VI - 10 sekuntia Valon säätö Tällä säädöllä määritellään valon lähettäminen, mikäli päivänvaloa on riittävästi, ja se suoritetaan käyttäen anturin DIP-kytkimiä, ks. kuva. Seuraavat säädöt ovat mahdollisia: I - Valokenno poissa käytöstä II - 50 luksin päivänvalo III - 30 luksin päivänvalo IV - 10 luksin hämärä V - 5 luksin pimeä valaistus Valitse säädöksi poissa käytöstä voidaksesi käyttää HI-LOW-valaistuksen toimintoa illalla. HI-LOW toiminnossa valaisimeen jää 20% valoteho. Jos joku/ jokin menee havainnointialueelle palautuu 100% valoteho määritellyksi ajaksi. 2

4 ASENNUS Kattovalaisin voidaan asentaa kahdella eri tavalla: A. Pinta-asennus (Asenna valaisin suoraan kattoon.) 1. Irrota rengas ja häikäisysuojus. 2. Avaa LED-paneeli. 3. Vedä sähköjohto tiivisteen läpi (valinnainen). 4. Kiinnitä pohja kattoon ruuveilla. 5. Kiinnitä sähköjohto asianmukaisesti napoihin. 6. Sulje LED-paneeli. 7. Kiinnitä häikäisysuojus ja rengas. B. Asennus tasoon (Asenna valaisin katossa sitä varten varattuun paikkaan.) 1. Tee pintaan reikä valaisimen asennusta varten (hieman valaisimen pohjaa suurempi). 2. Irrota rengas ja häikäisysuojus. 3. Avaa LED-paneeli. 4. Vedä sähköjohto tiivisteen läpi (valinnainen). 5. Kiinnitä metallikehikko valaisimelle varattuun paikkaan 2xM4 ruuveilla ja työnnä valaisin sille varattuun reikään. 6. Ruuvaa pohja kunnolla kiinni metallikehikkoon. 7. Kiinnitä sähköjohto asianmukaisesti napoihin. 8. Sulje LED-paneeli. 9. Kiinnitä häikäisysuojus ja rengas. 3

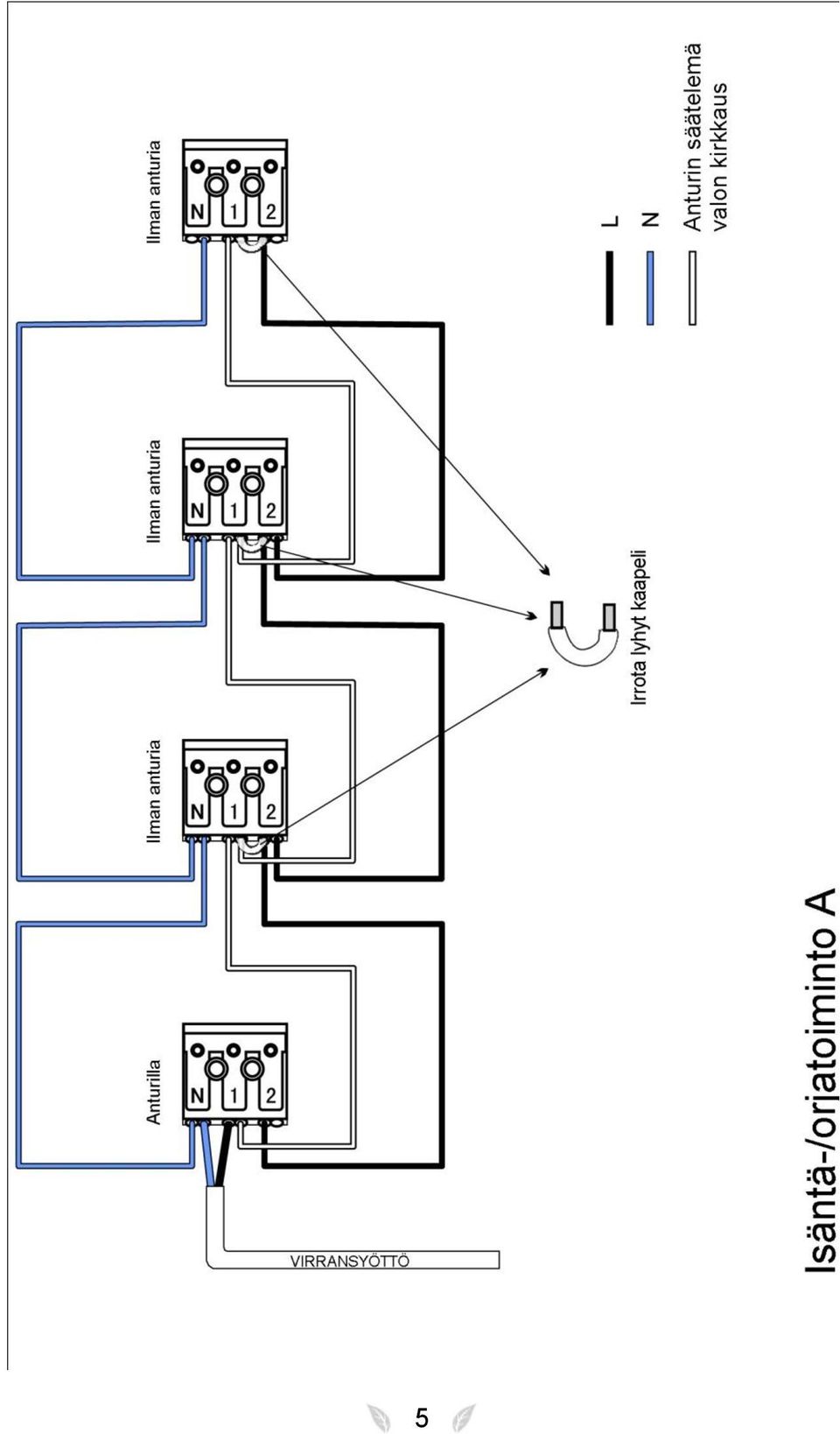

5 Isäntä-/orjatoiminto Vaihtoehtoiset toiminnot (HI-LOW) vaihtamalla kaapelien kytkentää Vaihtoehto 1: Normaali anturin valo Vaihtoehto 2: Anturin ohjaama HI-LOW valo 4

6 5

7 6

8 LED-AJURIN KAAPELIKYTKENTÄ Vaihtoehtoiset toiminnot vaihtamalla kaapelien kytkentää Vaihtoehto 1: Normaali anturin valo Vaihtoehto 2: Anturin ohjaama HI-LOW valo HUOLTO 1. Katkaise ensin virta pääkytkimestä. 2. Älä koske LEDiä huollon tai puhdistuksen yhteydessä. 3. Älä käytä kemiallisia aineita valaisimen puhdistamiseen. Ympäristönsuojelu: sähkölaiteromua ei saa hävittää talousjätteiden mukana. Kierrätä, mikäli mahdollista. Kysy neuvoa paikallisilta viranomaisilta tai jälleenmyyjältä. Myynti: Etherma Skandinavia Oy, Karitie 9, Vantaa, Maahantuoja: Kauppahuone Harju Oy, Myllypuronkatu 30, Tampere, 7
