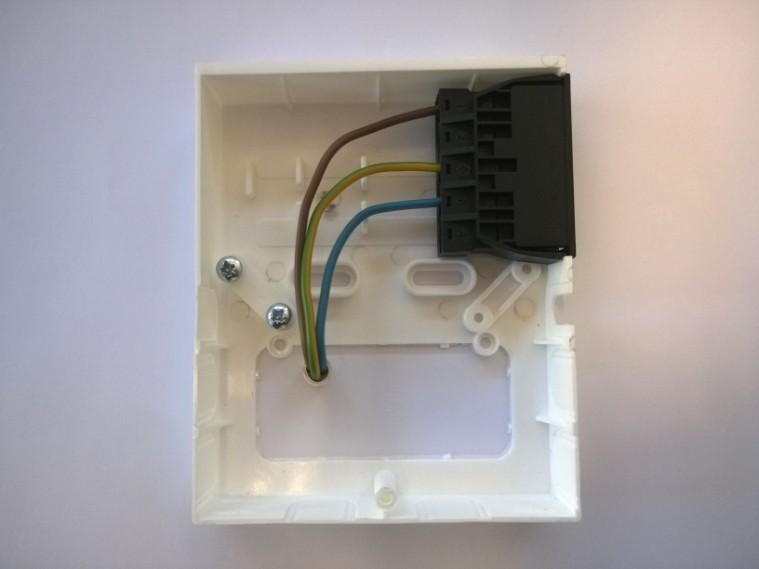

1 Asennus ja käyttöohje Warmos-lämmittimille Mallit: EW EW EW Kytkentä Sähköiset kytkennät saa suorittaa ainoastaan sähköasennusoikeuden omaava asentaja. 1. Asenna kytkentäkotelo seinälle lämmittimen taakse. Suositeltava kotelon asennuskorkeus on n. 120mm rasian keskeltä lattiaan. (Tulevan syötön putkituskorkeus on n. 100mm lattiasta) Kytkentä ohjeet kytkentäkaaviossa (sivu 2). 2. Mahdollisesti käytettävä rinnakkais- eli ns. orjalämmitin (O-malli) kytketään siten, että ohjaavan lämmittimen liitäntärasian rinnakkaislämmitinliittimeltä 3 johdotetaan ns. ohjattu vaihe rinnakkaislämmittimen liittimelle EW-mallit voidaan muuntaa myös rinnakkaislämmittimiksi seuraavasti: Säätönuppi kierretään maksimiasentoon. Säätönuppi irrotetaan ja tilalle asetetaan pakkauksen mukana tulevalla peitenuppi. (Pää- ja rinnakkaislämmittimien yhteisteho ei saa ylittää 2300W) 4. Lämmittimessä on lämpötilan muutos- / alennusmahdollisuus ns. eco tila (5-35 C). Käyttö edellyttää ecocontrol sovelluksen lataamista. Sovelluksen avulla lämpötilan muutos ohjataan sovelluksen viikkokellolla tai erillisen kotona/poissa-kytkimen kautta (aktivoituu, kun liittimelle 2 tuodaan vaihejännite. Mikä tahansa vaihe (L1, L2 tai L3) käy tähän). Kotona/poissa-kytkimen lämpötilamuutos valitaan ecocontrol sovelluksen avulla. Lisätieto sovelluksesta sivulla 5. HUOM! Lämmittimen IP luokka on IP34. Liitäntärasian IP21 Jos tarvitaan parempi IP-luokka myös liitäntärasialle, voidaan pistoketulppa irrottaa ja tehdä kytkentä kalvorasiassa. Liitäntärasialle voidaan tilata myös erillinen lisäsuoja IP-luokan parantamiseksi. Asennus ja käyttöohje Warmos EW lämmittimille. 1/5

Kytkentäkaavio Lämmittimen liitosjohdossa: Keltavihreä on suojamaadoitus Sininen on käyttönolla N Ruskea on lämmittimen syöttö 230V liittimeen 1 Musta on syöttö tältä lämmittimeltä orjalämmittimeen

Vaatii erillisen sovelluksen, katso sivu 5. Orjalämmittimen suojamaa ja nollajohdin kytketään normaalisti.

Nyt saat tarkastettua että lämmitin on kohdallaan ja että kannakkeiden kohdalla ei ole esteitä. Voit vaihtaa kannakkeen paikkaa tarvittaessa. Merkitse nyt kannakkeen yläpään paikka seinään.

2 Kytkentäkaavio Lämmittimen liitosjohdossa: Keltavihreä on suojamaadoitus Sininen on käyttönolla N Ruskea on lämmittimen syöttö 230V liittimeen 1 Musta on syöttö tältä lämmittimeltä orjalämmittimeen 230V liittimeen 3 Valkoinen on lämpötilan muutos / pudotus nykyisestä lämpötilasta kun siihen syötetään 230V (mikä tahansa vaihe L1, L2 tai L3) liittimeen 2. Vaatii erillisen sovelluksen, katso sivu 5. Orjalämmittimen suojamaa ja nollajohdin kytketään normaalisti. Ohjaavan termostaatin mustajohto 3 orjalämmittimen ruskeaan johtoon 1 Seinäkannakkeiden asennus Aseta lämmitin seinälle lattiaa vasten, seinäkannakkeet paikoillaan. Nyt saat tarkastettua että lämmitin on kohdallaan ja että kannakkeiden kohdalla ei ole esteitä. Voit vaihtaa kannakkeen paikkaa tarvittaessa. Merkitse nyt kannakkeen yläpään paikka seinään. Irrota kannake ja aseta se lattialle merkitsemääsi kohtaan (kannakkeiden kuva sivulla 4) Kierrä ruuvi ylempään avaimenreikään, nosta kannake nyt kiertämäsi ruuvin varaan roikkumaan alemmasta avaimenreiästä. Ruuvaa nyt ylemmät ruuvit. Lämmitin asettuu näin toimiessa 50mm lattiasta. Voit tietysti vaihtaa korkeutta halutessasi. Asennus ja käyttöohje Warmos EW lämmittimille. 2/5

KÄYTTÖOHJE Kohta 3 1. Paina virta päälle, kytkin asentoon 1 2. Aseta haluamasi lämpötila 5-35 C.

Siivousasento Toisessa seinäkannakkeessa on kallistusvipu, joka kiinnitetään kuvan osoittamalla tavalla kun on tarve päästä näkemään lämmittimen taakse. 4.

liiallisen peittämisen seurauksena) ylikuumenemissuoja laukeaa ja lämmitin alkaa jäähtyä.

Näin lämmittimesi on jälleen toimintakunnossa. Kohta 4 5. Ns. lapsisuoja sisältyy jokaiseen lämmittimeen. Lapsisuoja estää termostaatin tahattoman käytön. 6.

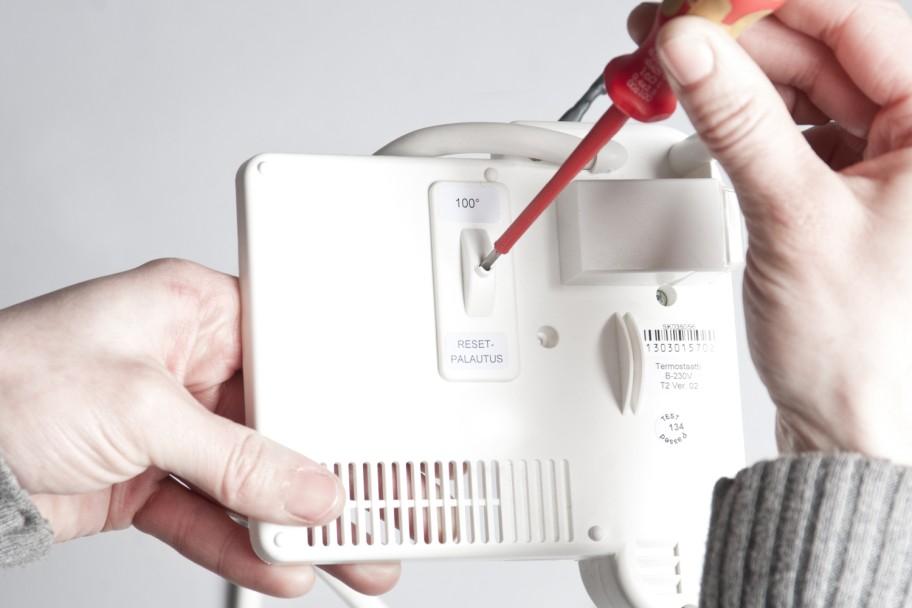

3 KÄYTTÖOHJE Kohta 3 1. Paina virta päälle, kytkin asentoon 1 2. Aseta haluamasi lämpötila 5-35 C. Termostaatti pitää lämpötilan vakaana, edellyttäen että lämmitin on teholtaan tilaan sopiva. 3. Kallistus. Lämmittimen ns. Siivousasento Toisessa seinäkannakkeessa on kallistusvipu, joka kiinnitetään kuvan osoittamalla tavalla kun on tarve päästä näkemään lämmittimen taakse. 4. Lämmittimissä on ylikuumenemissuoja. Jos lämmitin kuumenee liikaa (esim. liiallisen peittämisen seurauksena) ylikuumenemissuoja laukeaa ja lämmitin alkaa jäähtyä. Anna lämmittimen ensin jäähtyä, kallista se sitten siivousasentoon ja paina oheisen kuvan osoittamalla tavalla palautusnappia. Näin lämmittimesi on jälleen toimintakunnossa. Kohta 4 5. Ns. lapsisuoja sisältyy jokaiseen lämmittimeen. Lapsisuoja estää termostaatin tahattoman käytön. 6. Warmos-lämmittimet ovat oikein sijoitettuina ja asennettuina kestäviä ja pitkäikäisiä, eivätkä ne vaadi varsinaista huoltoa. Suosittelemme kuitenkin ajoittain tapahtuvaa taustan imurointia ja etupinnan pyyhintää. Pinta kestää hyvin esim. kosteahkolla liinalla pyyhkimisen. 7. Lataamalla älypuhelimeen erillisen ecocontrol sovelluksen saat käyttöösi lisää toimintoja. Lisätietoa sivulta 5. Kohta 5 Asennus ja käyttöohje Warmos EW lämmittimille. 3/5

MITTATAULUKKO ASENNUSTA VARTEN Kannakkeiden etäisyys ruuviaukon Malli Leveys C Korkeus B keskeltä ruuviaukon keskelle 200-sarja 205 600mm 200mm 305mm 208 1000mm 200mm 590mm 210 1300mm 200mm 790mm 212

608 880mm 600mm 560mm 610 1120mm 600mm 720mm 612 1440mm 600mm 965mm 615 1720mm 600mm 1160mm Termostaatti leventää lämmitintä 50mm!

4 MITTATAULUKKO ASENNUSTA VARTEN Kannakkeiden etäisyys ruuviaukon Malli Leveys C Korkeus B keskeltä ruuviaukon keskelle 200-sarja mm 200mm 305mm mm 200mm 590mm mm 200mm 790mm mm 200mm 935mm 400-sarja mm 400mm 125mm mm 400mm 325mm mm 400mm 405mm mm 400mm 720mm mm 400mm 965mm mm 400mm 1160mm 600-sarja mm 600mm 405mm mm 600mm 560mm mm 600mm 720mm mm 600mm 965mm mm 600mm 1160mm Termostaatti leventää lämmitintä 50mm! Asennettuna lämmittimen syvyydeksi / paksuudeksi tulee seinäkannattimien kanssa 400 ja 600-sarjoissa 75mm ja termostaatin kohdalta 100mm. 200-sarja paksuus 110mm. Kiitos kun valitsit suomalaisen! Lämpimiä ja huolettomia vuosia Warmos-lämmittimesi kanssa! Lisää tietoa: Asennus ja käyttöohje Warmos EW lämmittimille. 4/5

5 ecocontrol sovellus ecocontrol on älypuhelimiin ladattava sovellus. Tämän sovelluksen avulla seuraat ja ohjaat Warmos lämmitintäsi. ecocontrol sovellus ja Warmos EW Bluetooth-termostaatti muodostavat markkinoiden yksinkertaisimman ja kustannustehokkaimman EU Ecodesign 2015/1188 hyväksytyn parivaljakon 1. Lataa veloitukseton sovellus Google play tai App Store:sta 2. Kytke puhelimen Bluetooth päälle 3. Käynnistä sovellus ja valitse haluamasi kieli. Sovelluksesta itsestään löydät myös tarkemmat käyttöohjeet. 4. Yhdistä termostaattiin ja voit esimerkiksi Säätää lämpötilan pudotukset viikkokellolla Säätää kotona/pois-kytkimen lämpotila-arvon Valita säätönupille erilliset lämpötilarajaukset Kalibroida termostaattia Rajoittaa lämmittimen tehoa Säätää termostaatin ledin kirkkautta Näet mitatut lämpötilat historian Asennus ja käyttöohje Warmos EW lämmittimille. 5/5
