1 HP DeskJet 720C Series -kirjoitin Helppo seitsemänvaiheinen asennus

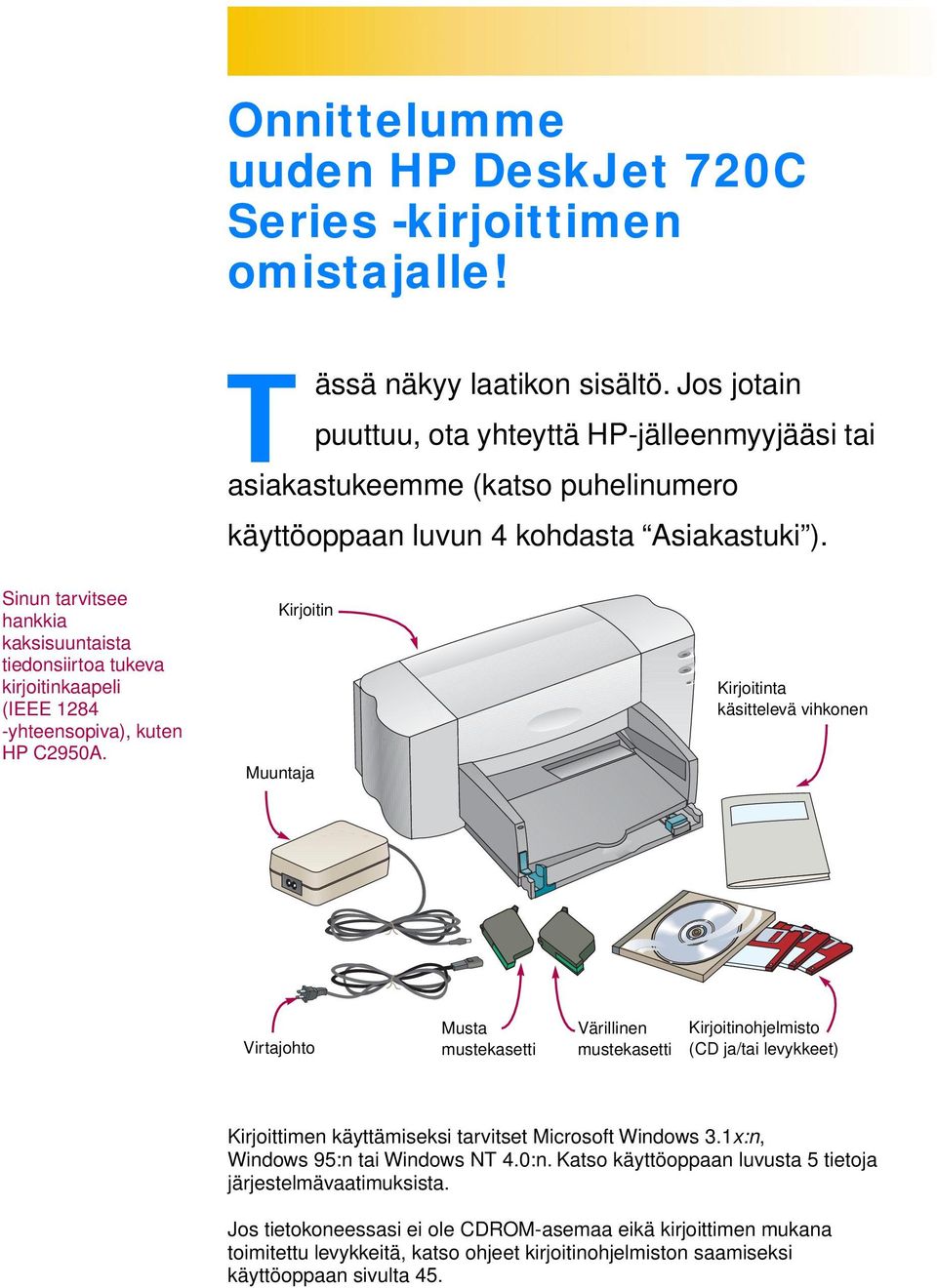

2 Onnittelumme uuden HP DeskJet 720C Series -kirjoittimen omistajalle! Tässä näkyy laatikon sisältö. Jos jotain puuttuu, ota yhteyttä HP-jälleenmyyjääsi tai asiakastukeemme (katso puhelinumero käyttöoppaan luvun 4 kohdasta Asiakastuki ). Sinun tarvitsee hankkia kaksisuuntaista tiedonsiirtoa tukeva kirjoitinkaapeli (IEEE yhteensopiva), kuten HP C2950A. Kirjoitin Muuntaja Kirjoitinta käsittelevä vihkonen Virtajohto Musta mustekasetti Värillinen mustekasetti Kirjoitinohjelmisto (CD ja/tai levykkeet) Kirjoittimen käyttämiseksi tarvitset Microsoft Windows 3.1x:n, Windows 95:n tai Windows NT 4.0:n. Katso käyttöoppaan luvusta 5 tietoja järjestelmävaatimuksista. Jos tietokoneessasi ei ole CDROM-asemaa eikä kirjoittimen mukana toimitettu levykkeitä, katso ohjeet kirjoitinohjelmiston saamiseksi käyttöoppaan sivulta 45.

3 VAIHE 1 Pura kirjoitin pakkauksestaan Poista pakkausteippi kirjoittimen ulkopuolelta. Avaa kirjoittimen kansi ja poista muovinen pakkausmateriaali kirjoittimen sisältä. Poista pakkausmateriaali.

4 VAIHE 2 Kytke kirjoitin tietokoneeseesi Varmista, että tietokoneesta on sammutettu virta. Nosta kirjoittimen takana oleva kaapeliluukku. Kytke kaapelin lovitettu pää kirjoittimeen. Napsauta hakaset loviin. Kaapeliluukku Sinun tarvitsee hankkia kaksisuuntaista tiedonsiirtoa tukeva kirjoitinkaapeli (IEEE yhteensopiva), kuten HP C2950A. Kytke kaapelin toinen pää tietokoneeseen ja kiristä ruuvit.

5 VAIHE 3 Kytke kirjoittimesi verkkovirtaan Avaa kaapeliluukku ja kiinnitä muuntajan johto hyvin liittimeen. Muuntajan johto Muuntaja Pistorasia Kytke virtajohdon toinen pää muuntajaan. Kytke johdon toinen pää pistorasiaan.

6 VAIHE 4 Asenna mustekasetit Paina virtapainiketta käynnistääksesi kirjoittimen. Virtavalo syttyy. Avaa kansi. Mustekasettikeinut siirtyvät kirjoittimen keskelle. Mustekasettivalo vilkkuu. Virtapainike ja -valo (palaa) Jatka-painike ja -valo (ei pala) Mustekasettivalo (vilkkuu) Mustekasettikeinut Mustekasetteja kannattaa pitää varalla. Tarkasta osanumerot huolellisesti varmistaaksesi, että ostat oikeita kasetteja. Musta 51645A Värillinen C1823A Nämä kasetit on nimenomaan suunniteltu toimimaan kirjoittimesi kanssa. Poista varovasti suojaava vinyyliteippi värillisestä ja mustasta mustekasetista. Varo koskemasta mustesuuttimiin tai sähkönastoihin. Musta mustekasetti Poista teippi Värillinen mustekasetti Poista teippi

7 Nosta kummankin kasetin vihreä keinun salpa. Paina kasetit hyvin keinuihin ja sulje salvat. Kuulet naksahdukset ja kasetit ovat tukevasti keinuissaan. Sinun on asennettava molemmat kasetit, jotta kirjoitin toimisi. Keinun salpa Musta mustekasetti Mustekasettikeinut Värillinen mustekasetti Jos mustekasettivalon vilkkuminen ei lakkaa, irrota molemmat mustekasetit ja asenna ne uudestaan. Sulje kirjoittimen kansi. Mustekasettivalo vilkkuu vielä muutaman sekunnin ajan ja sitten sammuu (kuulet, kuinka kasetit palaavat kotiasemaansa kirjoittimen oikeaan reunaan). Mustekasettivalo (vilkkuu)

8 VAIHE 5 Lataa kirjoittimeesi paperia Vedä syöttölokero ulos ja vedä vihreät paperisäätimet mahdollisimman kauas ulos (voit kääntää tulostelokeron ylös nähdäksesi paremmin). Tulostelokero Syöttölokero Paperin leveyssäädin Paperin pituussäädin Lataa syöttölokeroon paperia. Voit syöttää niin paljon paperia kuin paperin pituussäätimen läpän alle mukavasti mahtuu. Paperin pituussäätimen läppä Syöttölokero

9 Siirrä paperin säätimet takaisin sisään niin, että ne ovat hyvin paperin reunoja vasten, ja työnnä syöttölokero kokonaan sisään. Käännä tulostelokero takaisin alas, jos se on ylhäällä.

10 VAIHE 6 Asenna kirjoitinohjelmisto Varmista kirjoitinohjelmiston asennuksen onnistuminen seuraavasti: Varmista, että tietokoneesi on asennettu ja toimii kunnolla. Tarkasta tämän asennusoppaan ohjeiden avulla, että kirjoitin on asennettu oikein ja tulostusvalmis. Varmista, että kirjoitin on kytketty suoraan tietokoneeseen (poista jakorasiat tai samaa porttia käyttävät muut laitteet). Varmista, että kaapeliliitokset ovat tiukkoja. Varmista, että tietokoneeseen ja kirjoittimeen on kytketty virta. Sulje näytönsäästäjät, virustentorjuntaohjelmat ja muut ohjelmat, jotka ovat käynnissä tietokoneessa. KIRJOITINOHJELMISTON ASENTAMINEN CDROM-LEVYLTÄ (SUOSITELTU TAPA) Jos tietokoneessasi ei ole CDROM-asemaa eikä kirjoittimen mukana toimitettu levykkeitä, katso ohjeet kirjoitinohjelmiston saamiseksi käyttöoppaan sivulta 45.2 Jos sinulla on CDROM-asema, asentaminen on helppoa. Aseta kirjoitinohjelmisto-cd asemaan ja asennusohjelma käynnistyy automaattisesti muutaman sekunnin kuluttua. Se tunnistaa kytketyn kirjoittimen ja ohjaa sinut asennuksen läpi. Jos asennusohjelma ei käynnisty automaattisesti, katso seuraavia ohjeita. (Seuraa tietokoneesi käyttöjärjestelmää vastaavia ohjeita.) KIRJOITINOHJELMISTON ASENTAMINEN LEVYKKEELTÄ Noudata seuraavilla sivuilla olevia ohjeita. (Käytä tietokoneesi käyttöjärjestelmää vastaavia ohjeita.)

11 WINDOWS 95 TAI WINDOWS NT 4.0 Jos ennen asennusta tai sen aikana esiin tulee viesti Uusi laite löytyi, valitse Älä lataa ohjainta ja napsauta OK. Aseta CDROM-levy tai levyke 1 asemaansa. Napsauta Tehtäväpalkissa Käynnistä ja sen jälkeen Suorita. Kirjoita levyaseman kirjain (yleensä D:\, B:\ tai A:\) ja sana SETUP ja napsauta OK. Seuraa tietokoneen näyttöön tulevia ohjeita. Jos et ole varma, miten näyttöön tulevaan kysymykseen tulisi vastata, paina ENTER-näppäintä hyväksyäksesi yleisimmät asetukset. Kun asennus on valmis, ota levy pois tietokoneesta ja käynnistä Windows uudelleen. Säilytä levysi turvallisessa, viileässä ja kuivassa paikassa.

12 JOS KÄYTÄT WINDOWS 3.1X:Ä Aseta CDROM-levy tai levyke 1 asemaansa. Napsauta Järjestelmänhallinnassa Tiedosto ja sen jälkeen Suorita. Kirjoita levyaseman kirjain (yleensä D:\, B:\ tai A:\) ja sana SETUP ja napsauta OK. Seuraa tietokoneen näyttöön tulevia ohjeita. Jos et ole varma, miten näyttöön tulevaan kysymykseen tulisi vastata, paina ENTER-näppäintä hyväksyäksesi yleisimmät asetukset. Kun asennus on valmis, ota levy pois tietokoneesta ja käynnistä Windows uudelleen. Säilytä levysi turvallisessa, viileässä ja kuivassa paikassa. JOS TULOSTAT DOSISTA KÄSIN Katso ohjeita käyttöoppaan luvun 5 kohdasta Tulostaminen DOSista.

13 JOS ASENNUKSESSA ON ONGELMIA Jos saat viestin, jonka mukaan tietokoneen ja kirjoittimen välinen tiedonsiirto ei toimi, koeta saada yhteys toimimaan seuraavilla keinoilla. Jos et onnistu tässä, voit tulostaa, mutta kirjoitin ei välttämättä pysty lähettämään viestejä tietokoneen näyttöön. Varmista, että kirjoittimeen on kytketty virta ja kaikki liitännät ovat tiukkoja. Varmista, että kirjoitinkaapeliin ei ole kytketty muita laitteita. Varmista, että kaapeli on IEEE yhteensopiva. Napsauta viestiruudun Uudelleen-painiketta. Jos viesti ilmestyy uudelleen, kokeile seuraavia toimia: Poistu ohjelmastasi ja sammuta tietokone ja kirjoitin. Kytke ensin kirjoittimeen ja sitten tietokoneeseen uudelleen virta. Jos yritit asennusta Windows 95:n Lisää kirjoitin -toiminnon avulla, katso ohjeita Asennusoppaan vaiheen 6 kohdasta Windows 95 ja Windows NT. Katso lisätietoja käyttöoppaan luvun 4 kohdasta Kirjoittimen tiedonsiirto. Sulje näytönsäästäjät tai muut tietokoneessa taustalla toimivat ohjelmat. Paina Windows 95:ssä ja Windows NT 4.0:ssa CTRL+ALT+DEL tuodaksesi esiin Sulje ohjelma -ruudun ja sulje muut ohjelmat paitsi Resurssienhallinta ja Systray. Paina Windows 3.1x:ssä CTRL+ESC tuodaksesi esiin Sulje ohjelma -ruudun ja sulje muut ohjelmat paitsi Järjestelmänhallinta. Yritä asennusta uudelleen. Jos käytät Windows 3.1x:ä, varmista, että suoritat asennusohjelmat Järjestelmänhallinnasta etkä Tiedostonhallinnasta. Jos ei tiedonsiirtoa -viesti ilmestyy uudestaan, ohita tiedonsiirtotesti ja jatka asennusta. Voit tulostaa, mutta kirjoitin ei välttämättä pysty lähettämään viestejä tietokoneen näyttöön. Jos asennuksessa on muita ongelmia, ota yhteyttä valtuutettuun HPjälleenmyyjään tai HP:n asiakastukeen (katso puhelinnumero käyttöoppaan luvun 4 kohdasta Asiakastuki ).

14 VAIHE 7 Kohdista mustekasetit Olet valmis asennuksen viimeiseen vaiheeseen: mustekasettien kohdistaminen parhaan tulostuslaadun varmistamiseksi. Muista kohdistaa mustekasetit aina, kun asennat uuden kasetin. Varmista, että kirjoittimen syöttölokerossa on paperia ja lokero ja paperisäätimet on työnnetty sisään. Kaksoisnapsauta tietokoneen ruudulla olevaa HP:n Työkalujen kuvaketta: Windows 95 tai NT 4.0 Windows 3.1x Napsauta Kirjoitinpalvelut-välilehteä ja napsauta Kohdista mustekasetit. Seuraa näyttöön tulevia ohjeita. Napsauta tästä kohdistaaksesi mustekasetit.

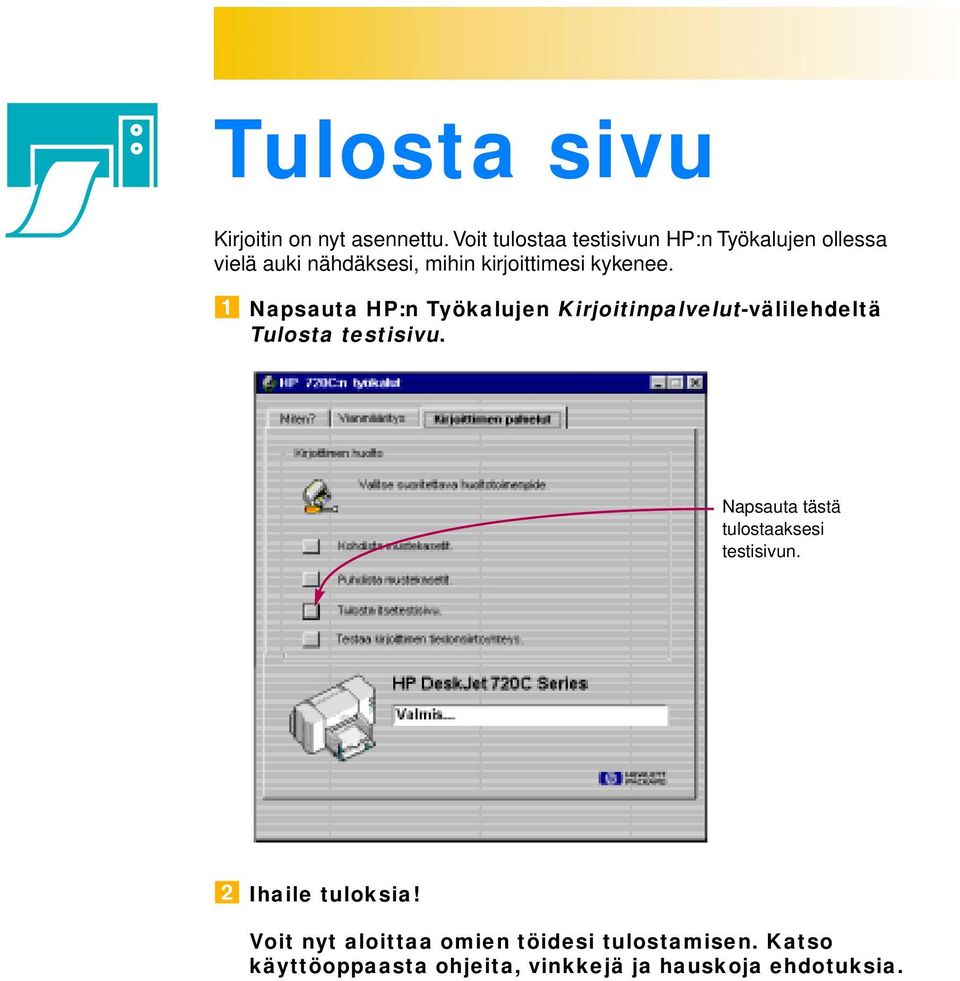

15 Tulosta sivu Kirjoitin on nyt asennettu. Voit tulostaa testisivun HP:n Työkalujen ollessa vielä auki nähdäksesi, mihin kirjoittimesi kykenee. Napsauta HP:n Työkalujen Kirjoitinpalvelut-välilehdeltä Tulosta testisivu. Napsauta tästä tulostaaksesi testisivun. Ihaile tuloksia! Voit nyt aloittaa omien töidesi tulostamisen. Katso käyttöoppaasta ohjeita, vinkkejä ja hauskoja ehdotuksia.

16 Jatketut takuuvaihtoehdot Jos haluat jatkaa kirjoittimesi takuun yli yhden vuoden tehdastakuun, sinulla on seuraavat vaihtoehdot: Keskustele jälleenmyyjäsi kanssa jatketun takuun hankkimisesta. Jos jälleenmyyjäsi ei tarjoa huoltosopimuksia, ota yhteyttä suoraan Hewlett-Packardiin ja kysy huoltosopimuksistamme. Soita Yhdysvalloissa numeroon (800) , Kanadassa (800) Saadaksesi huoltosopimuksen Yhdysvaltain ja Kanadan ulkopuolella, ota yhteyttä paikalliseen HP:n huoltokonttoriin. Painettu uusiopaperille. Tilausnumero C Osanumero C Painettu Saksassa. 6/97
