Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi

Transkriptio

1 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi Tehtaanniemi, Hanko Maija Manninen, Jenni Haapaniemi

2 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi 2 (12) SISÄLLYS 1. JOHDANTO KOHTEEN KUVAUS MAAPERÄ-, POHJA- JA PINTAVESITIEDOT TUTKIMUSTULOKSET JA NIIDEN TULKINTA Maaperän haitta-ainepitoisuudet Jätteen esiintyminen Arviointitarve RISKINARVIOINTI Riskinarvioinnin rajaukset ja lähtökohdat Kriittiset haitta-aineet ja niiden ominaisuudet Käsitteellinen malli Kulkeutumisriskien arviointi Kulkeutuminen pohjaveteen Kulkeutuminen Itämereen Kulkeutuminen ulkoilmaan Kulkeutuminen sisäilmaan Kulkeutuminen kasveihin Kulkeutuminen vesijohtoveteen Kulkeutuminen maansiirtotöiden yhteydessä Terveysriskien arviointi Ruuansulatuksen kautta altistuminen Hengitysilman kautta altistuminen Ihokosketuksen kautta altistuminen Yhteenveto terveysriskeistä ja kunnostustarve Ekologisten riskien arviointi ja kunnostustarve ekologisin perustein Riskien todennäköisyyden ja vakavuuden arviointi Epävarmuustarkastelu JOHTOPÄÄTÖKSET LIITTEET Liite 1 Liite 2 Liite 3 Kaavakarttaluonnos Yhteenvetotaulukko tuloksista Laboratorion analyysitodistukset PIIRUSTUKSET YKK YKK Sijaintikartta Tutkimuspisteet ja haitta-ainepitoisuuksiltaan kynnysarvon ylittävät maa-alueet kartalla

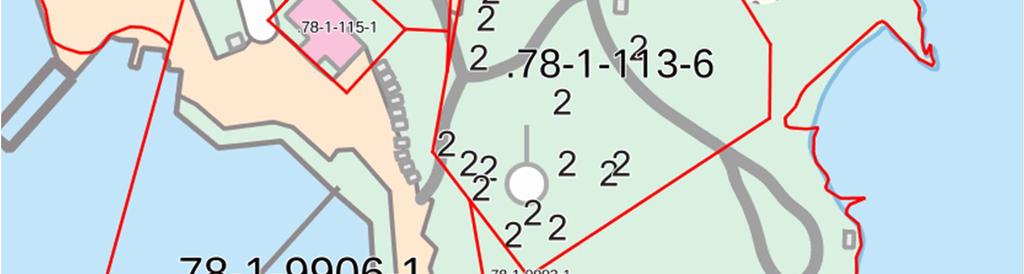

3 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi (12) 1. Johdanto Työn tavoitteena on laatia riskiperusteinen pilaantuneisuuden ja puhdistustarpeen arviointi Hangon Tehtaanniemeen. Kiinteistö rajataan tämän pilaantuneisuus- ja puhdistustarvearvion ulkopuolelle, sillä kiinteistöllä on suoritettu pilaantuneen maan kunnostustöitä vuosina 2012 ja Kyseisestä kiinteistöstä laaditaan erillinen kunnostuksen loppuraportti. Työn on tilannut Hangon kaupunki, edustajanaan Jukka Takala. Pilaantuneisuuden ja puhdistustarpeen arvioinnista ovat Sito Oy:ssä vastanneet FM Maija Manninen ja DI Jenni Haapaniemi. Pilaantuneisuuden ja puhdistustarpeen arviointi perustuu alueella tehtyihin tutkimuksiin, joista on vastannut Sito Oy:ssä Ins. (AMK). Sito Oy:ssä koko työstä on vastannut projektipäällikkönä Ins. (AMK) Kalle Putula. 2. Kohteen kuvaus Kohde sijaitsee Hangon keskustassa Rantakadun eteläpuolella. Kesäkuussa 2016 tehdyt tutkimukset ulottuivat kiinteistöille , , , ja (kuva 1). Tutkimusalue 1 Tontilla (tutkimusalueen keskellä, mutta tämän pilaantuneisuus- ja puhdistustarvearvion ulkopuolella) sijainneessa hallissa on toiminut ennen sotia sähkölai- Tutkimusalue Kuva 1. Tutkimusalueet (sinisellä) ja kiinteistöjaotus (punaisella) Alue on suurelta osin avokalliota, jonka vuoksi maaperänäytteitä ei ole otettu tasaisesti koko tutkimusalueelta.

4 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi 4 (12) tos. Myöhemmin rakennuksessa on tehty metallitöitä ja 1970-luvulla lasikuituveneitä. Sen jälkeen rakennus on toiminut mm. varastona. Haastatteluissa saatujen tietojen mukaan ns. Mekano-hallin pohjoispäädyssä sijaitsevan pienemmän rakennuksen pohjoisseinustalla on toiminut polttoaineen jakelupiste ja mahdollisesti myös öljynvaihtotöitä on tehty samalla paikalla. (Ramboll 2012) Asemakaavaluonnoksen mukaan tutkimusalueet tulevat olemaan puistoalueina. Kiinteistöllä sijaitseva leikkipuisto säilytetään. Kaavakarttaluonnos on liitteenä Maaperä-, pohja- ja pintavesitiedot Suuri osa alueesta on avokalliota (piirustus YKK ), ja maapeitteet ovat pääasiassa täyttömaata. Täyttömaan seassa on monin paikoin rakennusjätettä. Tutkimusalueella 1 havaittiin hiekkaa ja soraa 1 3 m syvyyteen asti, jonka jälkeen savea jatkui syvimmillään 4 m syvyyteen asti. Kallionpinta havaittiin aikaisintaan 1 6 m syvyydellä. Tutkimusalueella 2 syvyydellä 0 1 m maa-aines oli hiekan, humuksen, soran, kivien ja tiilten sekaista täyttöä. Syvyydellä 1 1,5 m oli luonnonmaata (siltti tai hiekka). Kallionpinta havaittiin alueen eteläosassa syvyydellä 1,3 2,1 m. Tutkimusalueella 3 havaittiin luonnonmaata pisteissä KP3, KP24 ja KK21, joissa maa-aines on hiekkaa. Kallionpinta havaittiin 0,2 1,2 m syvyydellä. Tutkimusalueen 3 eteläpäässä on louhetta 0,5 m syvyydestä alkaen (kaivua jatkettiin enintään 2 m syvyyteen asti). Leikkipuistossa havaittiin hiekkaa ja soraa syvyydelle 1,7 m (kallionpintaan) asti. Kohde on Itämeren rannalla. Kohde ei sijaitse luokitellulla pohjavesialueella. Alueella esiintyy paikoin pohjavettä kalliopainaumien päällä. Alueelle asennettiin kaksi pohjavesiputkea, jotka ulottuivat kallioon (noin 6 m syvyyteen maanpinnasta). Kummassakaan pohjavesiputkessa ei havaittu vettä. Lähin pohjavesialue on noin kilometrin päässä koillisessa oleva Hangon pohjavesialue ( ). 4. Tutkimustulokset ja niiden tulkinta Kohdealueella ei tiettävästi ole aiemmin tutkittu maaperän pilaantuneisuutta. Alueen keskellä olevan kiinteistön (tämän arvioinnin ulkopuolella) maaperää on puhdistettu päätöksen UUDELY/621/07.00/2011 mukaisesti vuosina Alueella tutkittiin maaperää kaivinkoneella tehdyistä koekuopista (16 kpl: KK15 KK19, KK21 KK25 ja KK27 KK32), kairavaunulla tehdyistä kairarei istä (17 kpl: KP1 KP11 ja KP20 KP24) ja lapiolla tehdyistä kuopista (3 kpl: LP1 LP3, leikkipuisto). Lisäksi alueelle asennettiin kaksi kalliopohjaveden havaintoputkea (PVP1 ja PVP2), ja asennuksen yhteydessä otettiin maanäytteitä pisteestä PVP1. Kalliopohjavesiputken PVP1 asennuspaikalla maanpinnan taso on 1,5 m mpy. Pohjavesiputken pohja on 4,1 m merenpinnan alapuolella. Pohjavesiputken PVP2 asennuspaikalla maanpinnan taso on 5,7 m mpy. Pohjavesiputken pohja on 0,2 m merenpinnan alapuolella. Kummassakaan pohjavesiputkessa ei havaittu vettä.

5 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi (12) Maaperänäytteistä analysoitiin: raskasmetallipitoisuudet Innov-X -kenttämittarilla (kaikki näytteet: 130 kpl) kokonaishiilivedyt PetroFLAG-mittarilla (3 kpl) metallit ja puolimetallit (VNa 214/2007 mukainen lista), kuningasvesihajotus (30 kpl) öljyhiilivetyjakeet C 10 -C 40 (13 kpl) polyaromaattiset hiilivedyt (12 kpl) PCB (7 kpl) syanidi, kokonaispitoisuus (5 kpl) 4.1. Maaperän haitta-ainepitoisuudet Tutkittuja haitta-ainepitoisuuksia verrataan VNa 214/2007 mukaisiin kynnys- ja ohjearvoihin riskinarviointitarpeen tunnistamiseksi. Varsinainen pilaantuneisuus ja puhdistustarve arvioidaan kappaleessa 5 (riskinarviointi). Maanäytetulokset on koottu liitteeseen 2 ja laboratorion analyysitodistukset ovat liitteenä 3. Tutkimuspisteet ja haitta-ainepitoisuuksiltaan kynnysarvon ylittävät maaalueet on esitetty piirustuksessa YKK Tutkimustuloksia tarkastellaan kuvassa 1 esitettyjen tutkimusalueiden mukaisesti voimakkaimpia haitta-ainepitoisuuksia sisältävästä alueesta aloittaen. Tutkimusalueella 2 todettiin ylemmän ohjearvon ylittäviä pitoisuuksia sinkkiä syvyydellä 0 1 m. Samalla alueella todettiin myös PAH-yhdisteitä ylemmän ohjearvon sekä lyijyä alemman ohjearvon ylittävissä pitoisuuksissa. Lisäksi todettiin antimonia, arseenia ja kadmiumia kynnysarvon ylittävissä pitoisuuksissa. Tutkimusalueelle 2 asennetun kalliopohjaveden havaintoputken (PVP1) kohdalta otetussa näytteessä todettiin sinkkiä vaarallisen jätteen raja-arvon, lyijyä alemman ohjearvon ja kadmiumia kynnysarvon ylittävissä pitoisuuksissa 0,5 0,6 m syvyydellä. Kallioharjanne eristää havaintoputken tutkimusalueen 2 muista tutkimuspisteistä (piirustus YKK ). Tutkimusalueen 3 haitta-ainepitoisuudet vaihtelevat pistemäisesti. Pisteessä KK28 todettiin lyijyä vaarallisen jätteen raja-arvon ylittävässä pitoisuudessa syvyydellä 0,2 0,4 m. Samassa näytteessä todettiin myös antimonia ja sinkkiä ylemmän ohjearvon, kuparia alemman ohjearvon ja PAH-yhdisteitä kynnysarvon ylittävissä pitoisuuksissa. Pisteessä KK31 todettiin raskaita öljyhiilivetyjä ylemmän ohjearvon, keskitisleitä ja lyijyä alemman ohjearvon sekä antimonia kynnysarvon ylittävissä pitoisuuksissa (syvyys 1 1,5 m). Pisteessä KK32 syvyydellä 1,5 2 m todettiin lyijyä alemman ohjearvon ylittävässä pitoisuudessa sekä kynnysarvon ylittävä pitoisuus öljyhiilivetyjä. Lisäksi lyijyä todettiin kynnysarvon ylittävissä pitoisuuksissa pisteissä KP3, KP24, KK25 ja KK30. Leikkipuistossa pisteessä KP1 sinkkipitoisuus ylitti ylemmän ohjearvon syvyydellä 0,2 0,5 m. Samassa pisteessä todettiin lyijyä kynnysarvon ylittävässä pitoisuudessa. Pisteessä LP3 todettiin sinkkiä alemman ohjearvon ja lyijyä kynnysarvon ylittävässä pitoisuudessa syvyydellä 0 0,2 m. Pisteessä LP1 todettiin lyijyä ja sinkkiä kynnysarvon ylittävässä pitoisuudessa syvyydellä 0 0,2 m. Maa-aines oli Tutkimusalueen 1 itäpäässä, pisteessä KK29, todettiin sinkkiä alemman ohjearvon ja lyijyä kynnysarvon ylittävissä pitoisuuksissa. Lyijyä todettiin kynnysarvon ylittävissä pitoisuuksissa pisteissä KP10 ja KP23.

6 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi 6 (12) Jätteen esiintyminen Tutkimusalueella 2 todettiin runsaasti rakennusjätettä (betoni, tiili ym.) kaikissa koekuopissa maanpinnasta alkaen maksimissaan syvyyteen 1,5 m asti. Tutkimusalueella 3 oli rakennusjätettä runsaasti ainoastaan pisteessä KK28 syvyydellä 0 2 m. Koekuopassa KK25 (0,2 0,5 m) oli hieman jätettä. Kairaustutkimusten yhteydessä tehdyistä jätehavainnoista ei voida tehdä luotettavia päätelmiä jätteen määrästä tai laadusta. Kairausten perusteella rakennusjätettä (tiiltä) löytyi tutkimusalueella 3 pisteestä KP1 (0,2 1,7 m) sekä tutkimusalueella 1 pisteistä KP21 (0,2 0,5 m) ja KP11 (0,2 1,2 m). 4.3 Arviointitarve Kohteen maaperässä todettujen haitta-ainepitoisuuksien perusteella kohteessa on tarve riskinarvioinnille, koska useassa näytepisteessä ylittyvät usean eri haitta-aineen osalta VNa 214/2007 mukaiset kynnysarvot. Kohteen pintamaassa on todettu voimakkaita pitoisuuksia sinkkiä, lyijyä, PAH-yhdisteitä (bentso(a)antraseeni, bentso(a)pyreeni, fenantreeni ja fluoranteeni) ja öljyhiilivetyjakeita. 5. Riskinarviointi 5.1 Riskinarvioinnin rajaukset ja lähtökohdat Kohteen pilaantuneisuus ja puhdistustarve arvioidaan kohdekohtaisen riskinarvioinnin perusteella. Riskinarviointitarve on todettu haitta-ainepitoisuuksien perusteella. Riskinarviointi perustuu maaperän keskiarvopitoisuuksiin alueittain (tutkimusalueet 1, 2 ja 3), koska arviointialueella on selvästi kolme erilaista aluetta pilaantuneisuuden perusteella. Riskinarviointi on laadittu tulevalle maankäytölle (puistoalue ja leikkipuisto) Kriittiset haitta-aineet ja niiden ominaisuudet Kriittisiksi haitta-aineiksi valitaan haitta-aineet, joita tutkimuspisteissä esiintyy voimakkaimpina pitoisuuksina. Kriittiset haitta-aineet ja niiden ominaisuudet on listattu alla. Sinkki on luonnossa yleinen metalli, joka esiintyy hapetusasteella +2. Maaperässä sinkki voi muodostaa erilaisia epäorgaanisia ja orgaanisia kompleksiyhdisteitä, joista monet ovat liukoisia ja helposti liikkuvia. Emäksiset ja voimakkaasti pelkistävät olosuhteet heikentävät sinkkiyhdisteiden liukoisuutta. Ihmistoiminnan myötä maaperään päässyt sinkki on yleensä liukoisemmassa muodossa, kuin luontainen. Sinkki on tarpeellinen hivenaine kasveille, eliöille ja ihmisille. Eräät sinkin yhdisteet voivat olla haitallisia terveydelle ja erittäin myrkyllisiä vesieliöille. Lyijy esiintyy luonnossa hapetusluvuilla +2 ja +4. Lyijyn kulkeutuvuus maaperässä on yleensä heikkoa. Happamat ja hapettavat olosuhteet sekä kompleksoituminen liukoisiin yhdisteisiin lisäävät lyijyn liukoisuutta. Lyijy ja sen yhdisteet on luokiteltu vaaralliseksi sikiölle, ja lyijy voi alentaa hedelmällisyyttä. Lyijy voi myös aiheuttaa terveyshaittaa pitkäaikaisessa altistuksessa. Lyijy on erittäin myrkyllistä vesieliöille. Bentso(a)antraseeni koostuu neljästä bentseenirenkaasta. Bentso(a)antraseeni on kohtalaisen haihtuvaa. Yhdiste sitoutuu maaperässä orgaaniseen ainekseen, minkä

7 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi (12) vuoksi sen liikkuvuus maaperässä on vähäistä ja biologinen hajoaminen hidasta. Yhdiste voi kertyä biologisesti. Bentso(a)antraseenin on arvioitu aiheuttavan syöpäävaaraa, sen syöpävaarallisuuden on arvioitu olevan noin 1/10 bentso(a)pyreenin syöpävaarallisuudesta. Yhdiste on erittäin myrkyllistä vesieliöille. Bentso(a)pyreeni on viisirenkainen yhdiste, joka maaperässä pysyy tavallisesti orgaaniseen ainekseen sitoutuneena eikä merkittävissä määrin haihdu ilmakehään tai kulkeudu pohjaveteen. Biologinen kertyvyys on mahdollista ja biologinen hajoavuus hidasta. Tunnetuista PAH-yhdisteistä bentso(a)pyreeni on herkimmin syöpää aiheuttava yhdiste, mistä johtuen muiden PAH-yhdisteiden syöpävaarallisuus ilmoitetaan usein suhteutettuna bentso(a)pyreenin syöpävaarallisuuteen. Yhdiste on vesieliöille erittäin myrkyllistä. Fenantreeni muodostuu kolmesta bentseenirenkaasta. Fenantreeni on niukasti vesiliukoinen ja sen kulkeutuvuus raskaampiin PAH-yhdisteisiin verrattuna on parempaa. Fenantreenia voi kulkeutua pohjaveteen. Fenantreeni voi hajota biologisesti ja se on myrkyllistä vesieliöille. Fenantreenin on todettu olevan syöpävaarallista. Fluoranteeni on nelirenkainen PAH-yhdiste, joka on niukasti vesiliukoinen, mutta ei kulkeudu helposti maaperässä. Fluoranteenin biologinen hajoaminen on hidasta. Pitkäaikainen altistuminen fluoranteenille voi aiheuttaa syöpää, vaikka syöpävaarallisuuden on arvioitu olevan vain noin 1/100 bentso(a)pyreenin syöpävaarallisuudesta. Fluoranteeni on myrkyllistä vesieliöille. Öljyhiilivetyjen kynnys- ja ohjearvot on määritetty VNa 214/2007:ssa hiililuvun perusteella kolmelle eri jakeelle. Todellisuudessa hiilivetyjen ominaisuudet poikkeavat saman jakeenkin sisällä. Tämän vuoksi öljyhiilivetyjen riskien arvioinnissa tulee käyttää fraktiokohtaista lähestymistapaa, jossa öljyhiilivetyjakeet jaetaan kuuteen alifaattiseen ja seitsemään aromaattiseen jakeeseen. Öljy sisältää mm. BTEX-yhdisteitä (kevyemmät jakeet) ja PAH-yhdisteitä (raskaammat jakeet). Öljy-yhdisteet ovat vettä kevyempiä orgaanisia kemikaaleja, jotka voivat esiintyä maaperässä omana veteen liukenemattomana faasinaan. Vapaan faasin lisäksi öljyhiilivetyjä voi esiintyä maa-ainekseen sitoutuneena, huokos- ja pohjaveteen liuenneena tai huokoskaasuun haihtuneena. Yksittäisten hiilivetyjen molekyylirakenne säätelee aineiden jakautumista eri faasien välillä ja vaikuttaa yhdessä maaperän ominaisuuksien kautta niiden käyttäytymiseen. Maaperässä öljyn koostumus muuttuu haihtumisen, liukenemisen ja biologisen hajoamisen seurauksena. Öljyhiilivetyjen terveysriskien arvioinnissa tarkastellaan erikseen syöpäriskiä sekä muihin terveysvaikutuksiin perustuvia riskejä. Syöpävaarallisia öljyn komponentteja ovat bentseeni sekä osa PAH-yhdisteistä. Muita terveysvaikutuksia voi kohdistua mm. hermostoon, maksaan, vereen, munuaisiin, sekä elinten ja kehon painoon. Kohteessa todetut öljyhiilivedyt ovat pääasiassa raskaampia jakeita (C 21 -C 40 ), jotka ovat heikommin kulkeutuvia ja haihtuvia kuin kevyemmät jakeet.

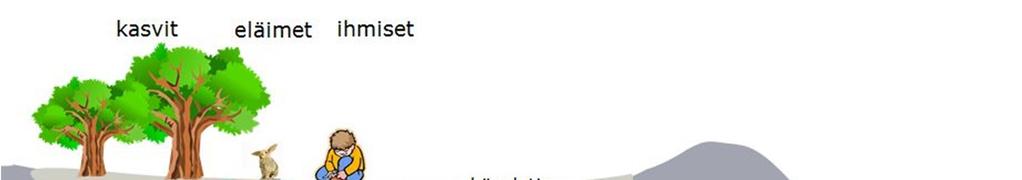

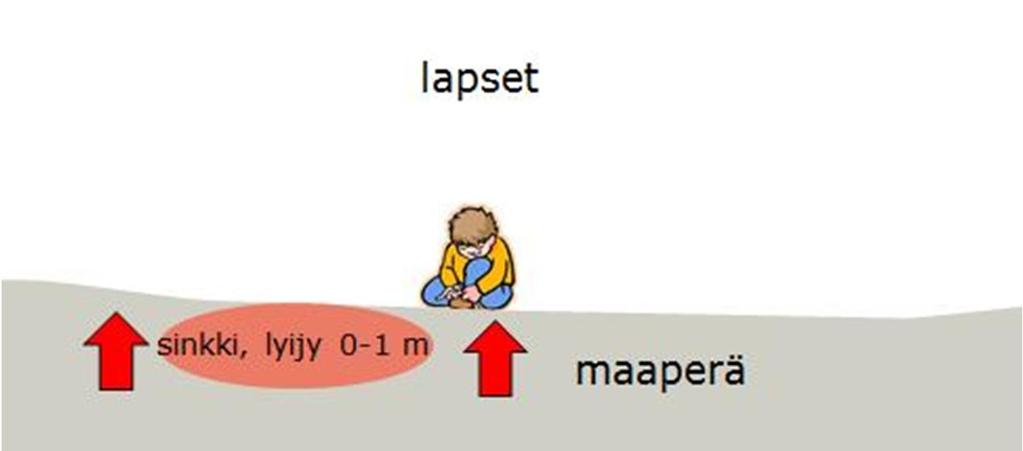

8 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi 8 (12) Käsitteellinen malli Puistoalueiden käsitteellinen malli on esitetty kuvassa 2 ja leikkipuiston käsitteellinen malli kuvassa 3. Malleissa on kuvattu haitta-aineiden esiintyminen ja merkittävin kulkeutumisreitti kohteissa. Kuva 2. Puistoalueiden käsitteellinen malli Kuva 3. Leikkipuiston käsitteellinen malli Kohteessa merkittävimmäksi altistumistavaksi arvioidaan haitta-ainepitoisen maan syönti ja hengittäminen pölyämisen kautta Kulkeutumisriskien arviointi Kulkeutuminen pohjaveteen Alueella ei ole todettu muodostuvan pohjavettä ja kallioharjanteet pääosin estävät mahdollisen pohjaveden kulkeutumisen mereen ja muille alueille. Todetut haittaaineet eivät ole erityisen vesiliukoisia. Kulkeutuminen kalliopohjaveteen on epätodennäköistä, sillä alueen kallio ei ole erityisen rikkonainen. Alueelle asennetuissa kahdessa kalliopohjavesiputkessa ei havaittu vettä. Kulkeutumista pohjaveteen ei kohteessa pidetä merkittävänä Kulkeutuminen Itämereen Haitta-aineiden kulkeutuminen Itämereen on epätodennäköistä kallioharjanteiden ja epärikkonaisen kallioperän takia ja lisäksi todetut haitta-aineet eivät ole erityisen vesiliukoisia. Kulkeutumista Itämereen ei pidetä merkittävänä.

9 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi (12) Kulkeutuminen ulkoilmaan Todetuista haitta-aineista ainoastaan öljyn tietyt yhdisteet sekä bentso(a)antraseeni ovat haihtuvia. Todetuilla öljyhiilivetyjen ja bentso(a)antraseenin pitoisuuksilla kulkeutumista ulkoilmaan haihtumalla ei pidetä merkittävänä riskinä. Pintamaasta haittaaineita (kaikki kohteen pintamaassa todetut kriittiset haitta-aineet) voi kulkeutua maan pölyämisen kautta ulkoilmaan. Pölyäminen voi olla merkittävää alueilla, joilla ei ole nurmikkoa tai muuta maaperää sitovaa pintakerrosta. Pölyämistä voi tapahtua leikkipuistossa ja tutkimusalueella 2. Muilla alueilla pölyämisen ei katsota olevan merkittävä kulkeutumisreitti Kulkeutuminen sisäilmaan Tutkitulla alueella ei ole, eikä sinne ole suunnitteilla rakennuksia, joten kulkeutumista sisäilmaan ei tapahdu. Lisäksi kallioperän vähäinen rakoilu ei lisää kulkeutumisriskiä. Kiinteistöllä olevan ravintolarakennuksen lähistöllä todettiin öljyhiilivetyjä 1 1,5 m syvyydellä, mutta rakennuksen alapuolisen maaperän haittaainepitoisuuksista ei ole tietoa. Todetut öljyhiilivedyt olivat suuremmalta osin raskaita jakeita, joten kevyet ja samalla haihtuvimmat jakeet ovat jo hävinneet. Tutkituilta osin alueella ei tapahdu sisäilmakulkeutumista Kulkeutuminen kasveihin Alueella kasvaviin kasveihin voi kulkeutua haitta-aineita juurten kautta maaperästä. Haitta-aineiden kulkeutuminen kasveihin saattaa aiheuttaa rajoituksia puistoalueelle istutettaville kasveille. Alueelle soveltuvaa kasvillisuutta arvioidaan terveysriskien ja ekologisten riskien perusteella Kulkeutuminen vesijohtoveteen Mikäli pilaantuneella alueella kulkee vesijohtoja, on olemassa teoreettinen mahdollisuus, että haitta-aineita kulkeutuu hitaasti vesijohtomateriaalin läpi vesijohtoveteen. Alueella ei kuitenkaan esiinny erityisen hyvin kulkeutuvia yhdisteitä (mm. liuottimet). Haitta-aineiden ominaisuuksien ja vesijohtojen suuren vedenpaineen vuoksi kulkeutumista ei pidetä merkittävänä Kulkeutuminen maansiirtotöiden yhteydessä Haitta-aineiden kulkeutuminen puiston pintarakenteisiin on mahdollista aina, kun kohteessa tehdään maansiirtotöitä, kuten kulkuväylien rakentamista ja istutuksia Terveysriskien arviointi Ruuansulatuksen kautta altistuminen Pintamaan haitta-aineille altistuminen ruoansulatuksen kautta voi olla merkittävää, sillä alue tulee olemaan puistoalueena, jossa on myös leikkipuisto. Alueella erityisesti lasten altistuminen maansyönnin kautta maaperän haitta-aineille voi olla merkittävää. Haitta-aineille altistumista voi alueella tapahtua myös kasvien syönnin kautta, mikäli alueen maaperään istutetaan ravintokasveja, tai mikäli lapset syövät puistoalueella kasvavia kasveja. Vesijohtoveden kautta altistumista ei pidetä kohteessa merkittävänä. The Environmental Protection Agency of the United States on arvioinut, että 1 3 vuoden ikäisistä lapsista yli 20 % syö maata useita kertoja, noin teelusikallisen kerrallaan, ennen kolmea ikävuotta. Tyypillisiä määräarvioita maan ja pölyn tahattomalle

10 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi 10 (12) nielemiselle ovat lapsilla mg/d ja aikuisilla mg/d. (Exposure Factors Handbook, U.S. EPA. 2011) Taulukossa 1 on esitetty kriittisten haitta-aineiden terveysperusteiset SHP ter -arvot. Taulukko 1. Tutkimusalueilla havaitut kriittisten haitta-aineiden keskiarvo- ja maksimipitoisuudet maaperän pintakerroksessa (0...1 m) vertailtuna SHP ter-arvoihin. Aine SHP ter (mg/kg) Keskiarvopitoisuus (mg/kg) Maksimipitoisuus (mg/kg) Tutkimusalue 1 Tutkimusalue 2 Tutkimusalue 3 Tutkimusalue 1 Tutkimusalue 2 Tutkimusalue 3 Sinkki < Lyijy Bentso(a)- antraseeni 30 0,064 4,067 0,239 0,064 8,02 0,405 Bentso(a)-pyreeni 2,6 0,071 3,664 0,264 0,071 7,17 0,466 Fenantreeni ,05 2,748 0,256 0,05 5,13 0,305 Fluoranteeni 450 0,079 8,952 0,6 0,146 18,1 1,03 Tutkimusalueen 2 lyijyn ja betso(a)pyreenin keskiarvopitoisuudet pintamaassa (0 1 m) ylittävät SHP ter -arvot, joten kyseiset haitta-aineet voivat aiheuttaa terveysriskejä ruuansulatuksen kautta. Tutkimusalueella 3 lyijyn SHP ter -arvo ylittyy yhdessä pisteessä (KK28 0,2 0,4 m). Alueen maaperän keskimääräiset haitta-ainepitoisuudet alittavat terveysperusteiset viitearvot, mutta leikkipuistoalueella lasten maansyönti voi olla keskimääräistä suurempaa, eivätkä terveysperusteiset viitearvot yksinään sovellu leikkipuistoalueen riskinarviointiin. Todetut haitta-aineet (erityisesti lyijy) voivat aiheuttaa terveysriskejä leikkipuiston (osa tutkimusalueesta 3) alueella. Leikkipuistossa hyväksyttävänä haitta-aineiden pitoisuustasona voidaan pitää kynnysarvotasoa kaikilla haitta-aineilla Hengitysilman kautta altistuminen Tutkimusalueella ei ole, eikä ole suunnitteilla rakennuksia, joten sisäilman kautta haitta-aineille altistuminen ei ole mahdollista. Kulkeutuminen kalliorakosysteemin kautta on merkityksetöntä. Haitta-aineille altistuminen hengitysilman kautta (pintamaan pölyäminen) on mahdollista leikkipuistossa (tutkimusalueella 3) sekä tutkimusalueella 2. Muilla puistoalueilla altistusreittiä ei katsota merkittäväksi puiston pintarakenteiden vuoksi Ihokosketuksen kautta altistuminen Pintamaan haitta-aineille altistuminen ihokosketuksen kautta ei ole alueella merkittävää. Leikkipuiston alueella maaperässä on todettu lyijyä ja sinkkiä kynnysarvon ylittävässä pitoisuudessa. Raskasmetallit eivät imeydy ihon läpi, joten altistumisreitti ei ole merkittävä. Myöskään muilla puistoalueilla altistumista ihokosketuksen kautta ei katsota tapahtuvan rakennekerrosten tai verrattain pienten pitoisuuksien vuoksi.

11 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi (12) Yhteenveto terveysriskeistä ja kunnostustarve Maaperän haitta-aineille altistuminen on merkittävintä maansyönnin kautta. Maansyönnin ja maan pölyämisen kautta aiheutuvien terveysriskien vuoksi leikkipuistoalueella (osa tutkimusalueesta 3) ja tutkimusalueella 2 on kunnostustarve. Muualla tutkimusalueella 3 ja tutkimusalueella 1 ei ole kunnostustarvetta terveysriskien perusteella Ekologisten riskien arviointi ja kunnostustarve ekologisin perustein Alueen maaperäeliöt voivat altistua haitta-aineille, samoin alueella kasvavat kasvit. Pikkunisäkkäät ja linnut puolestaan voivat altistua haitta-aineille kasvien ja esimerkiksi matojen kautta. Alueen täyttömaat ovat olleet haitta-ainepitoisia jo useiden vuosikymmenten ajan, joten voidaan katsoa, että alueen maaperäeliöstö on mukautunut vallitsevaan tilanteeseen ja ihmisen toiminta on jo nykyisellään vaikuttanut ekologiseen toimintaan paljon. Alueella ei arvioida olevan kunnostustarvetta ekologisin perustein, kun huomioidaan alueen ympäristö, kulkeutumisriskit ja haitta-aineiden ominaisuudet Riskien todennäköisyyden ja vakavuuden arviointi Leikkipuistossa maan syönti ja hengittäminen pölyämisen kautta aiheuttavat todellisen riskin, koska pienet lapset voivat syödä maata suuriakin määriä kerralla. Lyijy on kehittyville lapsille haitallista. Leikkipuiston alueella on kunnostustarve maaperän pintakerrosten osalta. Myös tutkimusalueella 2 (tuleva Tehtaanpuisto) on kunnostustarve maaperän pintakerrosten osalta, sillä alueen maaperässä on korkeita haitta-ainepitoisuuksia heti maaperän pintakerroksessa. Maaperän syvemmissä kerroksissa ei ole kunnostustarvetta, sillä altistuminen haittaaineille ei syvemmissä kerroksissa ole merkittävää. Muilla puistoalueilla maan syönti ja pölyäminen ovat epätodennäköisempää puiston pintarakennekerrosten takia. Alueella tehtävät maanrakennustyöt voivat kuitenkin nostaa pilaantunutta maata rakennekerrosten yläpuolelle Epävarmuustarkastelu Koska kohteessa esiintyy sekalaisia täyttömaa-aineksia, on mahdollista että maaperässä esiintyy myös sellaisia haitta-aineita, joita ei tässä riskinarvioinnissa ole otettu huomioon. Riskinarviointi on rajattu koskemaan vain tutkimuksissa todettuja haittaaineita. On myös mahdollista, että kaikkia sekalaisen täyttömaan alueita ei ole havaittu tutkimuksissa. Toisaalta tutkimuksia on tehty laajalla alueella sekä näytepisteitä ja haitta-aineanalyysejä on kattavasti, joten tutkimuksia voidaan pitää luotettavina. Ravintolakiinteistön ( ) kaakkoispuolella todettiin voimakkaita öljyhiilivetypitoisuuksia syvyydellä 1 1,5 m (KK31). Lisäksi ravintolakiinteistön puolelle tehdyssä koekuopassa (KK28) havaittiin runsaasti rakennusjätettä. Jätteen sekainen täyttömaa ja öljyhiilivedyt voivat aiheuttaa riskin ravintolarakennuksen sisäilmalle. Rakennuksen sisäilmariskiä ei ole tutkittu tässä selvityksessä.

12 Maaperän pilaantuneisuuden ja puhdistustarpeen arviointi 12 (12) Johtopäätökset Kiinteistöllä sijaitsevalla leikkipuistolla on kunnostustarve pintamaan lyijy- ja sinkkipitoisuuksien vuoksi. Myös kiinteistön eteläpuolisen puistoalueen (tuleva Tehtaanpuisto) pintamaakerros esitetään kunnostettavaksi lyijy-, sinkki- ja PAH-pitoisuuksien vuoksi. Kunnostustyöt voidaan tehdä alueen muutostöiden yhteydessä. Muillakin puistoalueilla on pistemäisesti jätteen sekaista täyttömaata ja pilaantunutta maata, joka tulee ottaa huomioon alueen muutostöiden aikana. Alueella tehtävistä kaivutöistä täytyy ilmoittaa Uudenmaan ELY-keskukseen. Tampere Maija Manninen Jenni Haapaniemi
