Valtakunnallisen litogeokemiallisen kartoituksen kulta-anomalioiden tarkistus Etelä-Suomessa kesällä 2006

Transkriptio

1 Geologian tutkimuskeskus Raportti 24/2017 Espoon Yksikkö Johannes Nurmi Elina Sahlstedt Juhani Alanen Valtakunnallisen litogeokemiallisen kartoituksen kulta-anomalioiden tarkistus Etelä-Suomessa kesällä 2006 Johannes Nurmi, Elina Sahlstedt, Juhani Alanen

2 GEOLOGIAN TUTKIMUSKESKUS KUVAILULEHTI Päivämäärä / Dnro Tekijät Johannes Nurmi, Elina Sahlstedt, Juhani Alanen Raportin laji Arkistoraportti Toimeksiantaja GTK Raportin nimi Valtakunnallisen litogeokemiallisen kartoituksen kulta-anomalioiden tarkistus Etelä- Suomessa kesällä 2006 Tiivistelmä Kesällä 2006 tarkistettiin valtakunnallisen litogeokemian kartoituksen Etelä-Suomen kohteita, joissa oli kohonneita Au-pitoisuuksia (> 5 ppb). Lounais-Suomessa anomaliat sijoittuvat jokseenkin lineaarisesti itä-länsisuunnassa. Niistä läntisimmästä löydettiin työn yhteydessä ensimmäiset viitteet Velkuan kultaesiintymästä. Raportti sisältää kohteiden kuvaukset ja siihen on liitetty analyysitulokset. Näytteet (41 kpl) on otettu kannettavalla timanttikairalla. Ne on analysoitu tilauksessa (menetelminä 175X; XRF/briketti), 308M (ICP-MS; fluorivetyperkloorihappoliuotus+sulate), 521U (Au), 810L (S). Kulta, Etelä-Suomi, litogeokemia Maantieteellinen alue (maa, lääni, kunta, kylä, esiintymä) Pusula, Paimio, Vaskio, Velkua Karttalehdet Kokonaissivumäärä 30 sivua Halikko, Kärkölä, Merimasku, Mäntsälä, Naantali, Nummi- Kieli Suomi Yksikkö ja vastuualue Etelä-Suomen Yksikkö Allekirjoitus/nimen selvennys Hanketunnus Hinta Julkisuus julkinen Allekirjoitus/nimen selvennys 1

3 SISÄLLYS TAUSTA 3 NÄYTTEENOTTO JA KARTOITUS 5 KOHTEIDEN KUVAUKSET 5 KIRJALLISUUS 8 LIITTEET 9 1: Kohteista otettuja valokuvia, paikkatiedot ks. teksti ja liite 4 2. Kohteiden kartat, näytteenottopaikat Työohjeet Näytteiden sijaintitiedot Näytteiden (41 kpl) kulta-, arseeni- ja rikkipitoisuus (tilaus 87120) 28 2

4 TAUSTA Työ liittyy GTK:n Etelä-Suomen kultahankkeeseen ja aiempaan valtakunnalliseen litogeokemialliseen kartoitukseen (Rasilainen, Lahtinen, Bornhorst 2007). Tuolloin havaittiin Hämeen ja Uudenmaan vyöhykkeiden rajamaille viivamaisesti sijoittuva itä-länsi suuntainen kohonneiden Au-pitoisuuksien joukko (kuva 1). Tämän työn tarkoituksena oli kulta-anomalioista lisänäytteitä ja arvioida geologisen havainnoinnin avulla kohonneiden Au-pitoisuuksien aiheuttaja. Valtakunnallisessa kartoituksessa otetut näytteet olivat vuodelta 1992 ja niitä oli yhdestätoista eri paikasta (Kuvat 1-4). Tarkoitus oli ottaa näytteitä samoilta paikoilta ja niiden ympäristöstä pohjois-eteläsuuntaisilta linjoilta. Tutkimus tehtiin yhteistyössä tutkimusyksikön kanssa (R. Lahtinen). Raportti perustuu kausiapulaisten Nurmi ja Sahlstedt vuonna 2006 laatimaan raporttiin, johon analyysit ja niiden tulokset on lisätty raportin viimeistelyn yhteydessä v Malmihavaintoja kohteista teki tutk.ass. Juhani Alanen. Tulosten mukaan mielenkiintoisin paikka oli Velkulla, Muita edelleen anomalisia paikkoja oli Lounais-Suomessa Liedossa ja Vaskiossa, jonka lähettyviltä GTK oli aiemmissa kairauksissa paikantanut kultaa Halikon Kultanummella ja Paimion Korvenala-Kalevassa. Idempänä vastaavia paikkoja oli Mäntsälässä ja Hausjärvellä. Jatkotutkimuksia näissä ei ole tehty muualla kuin Velkualla. Kuva 1. Tämän raportin näytteenottokohteet rajatulla alueella. 3

5 Kuva 2: Kohdenumerot. Kuva 3: Kallioperäkartta ja valtakunnallisen kartoituksen pistenumerot. Kuva 4: Vanhojen näytteiden kultapitoisuudet (ppb). 4

6 NÄYTTEENOTTO JA KARTOITUS Näytteenottoon käytettiin geologikairaa. Näytteitä otettiin lisää vanhasta näytteenottokohdasta, sekä sen pohjois- ja eteläpuolelta 3-4 eri paikasta. Jokaisesta kohdasta otettiin lähekkäin 5-6 noin cm:n pituista kairasydännäytettä samasta kivilajista kuin vanhat näytteet. Jos näytepalat jäivät lyhyiksi, porattiin useampia reikiä. Jos alkuperäisen kohdan tyyppistä kivilajia jollakin uusista paikoista esiintynyt, niin näytteet otettiin paljastuman pääkivilajista. Kohteista otettuja kuvia on koottu liitteeseen 1. Näytteenottopaikkojen sijoittuminen kartalle on esitetty erikseen kunkin kohteen osalta liitteessä 2. Näytteenotto tehtiin ja Työhön osallistui opiskelijoiden Elina Sahlstedt ja Johannes Nurmi lisäksi GTK:n tutk.ass. Juhani Alanen, jonka vastuualueena oli malmiviitteiden kartoitus kohteilla ja lähialueilla. Toimintaohjeet ovat tämän raportin liitteessä 3. Näytteet on analysoitu tilausnumerolla 87120, ja tulokset on esitetty tämän raportin liitteenä. KOHTEIDEN KUVAUKSET Kohde 1 Herrala, Nummi-Pusula Karttalehti Havainnot 1 3-ELKS-06, 2-JUJN-06, 5-JUJN-06 Pistenumero N (aiempi valtakunnallinen kartoitus) Kallioperä koostuu kiillegneissistä sekä graniitista ja graniittisesta pegmatiitista (kuva liitteessä 1, kohde 1). Kiillegneissin liuskeisuuden kulku on välillä , kaadesuunta ja kaadekulma Suuntautuneen graniitin kulun suunta on 080. Näytteitä otettiin viidestä kohdasta, neljä kiillegneissistä ja yksi graniitista (3-ELKS- 06). Kohde 2 Kaskisto, Somero Karttalehti Havainnot 4 7-ELKS-06 Pistenumero N (aiempi valtakunnallinen kartoitus) Kallioperä on granaattikiillegneissiä (kuva Kohde 2 liitteessä 1) sekä suuntautumatonta graniittia. Kiillegneissin liuskeisuuden kulku on noin , yhdellä paljastumalla kuitenkin 010. Kaadesuunta noin 160, kaade melko pysty. Näytteitä otettiin neljästä paikasta, kolme kiillegneissistä ja yksi graniitista (7-ELKS- 06). Vanhat kairareiät löytyivät havaintokohteelta 4-ELKS-06. 5

7 Kohde 3 Vaskio, Halikko Karttalehti Havainnot ELKS-06 Pistenumero N (aiempi valtakunnallinen kartoitus) Kallioperä on kiillegneissiä, jossa on pegmatiittijuonia. Kiillegneissi on granaattipitoinen. Kiillegneissin liuskeisuuden suuntaus on ja kaade 135/80. Pegmatiittijuonien raekoko vaihtelee karkeasta keskirakeiseen. Näytteet otettiin kiillegneissistä. Alkuperäisiä reikiä ei löytynyt, joten ensimmäinen näytteenottopaikka valittiin alkuperäishavainnon koordinaattien ja piirroksen perusteella todennäköisimmästä kohdasta. Näytteenottoalue on varsin tiheään asuttua, joten näytteitä otettiin yhteensä kolmesta kohdasta maanomistajan luvalla yhden tontin alueelta. Tontin omistaja pyytää lähetettäväksi itselleen analyysitulokset sisältävän raportin/raportit: Jaana Salmenjaakko, Ruotsalantie 55, Vaskio. Kohde 4 Velkua Karttalehti Havainnot ELKS-06 Pistenumero N R (aiempi valtakunnallinen kartoitus) Kallioperä on kiillegneissiä, jossa on pegmatiittijuonia (kuva Kohde 4 liitteessä 1). Kiillegneississä on paikoin runsaasti granaatteja joiden läpimitta on hyvinkin suuri (5 cm). Paikoin kiillegneississä on myös kordieriittia (85-ELKS-06). Kiillegneissin liuskeisuuden suuntaus vaihtelee alueella jonkin verran, kaade on 255/ Kaikki näytteet otettiin kiillegneissistä. Alkuperäisiä reikiä ei löytynyt, mutta ne on saatettu räjäyttää pois. Ensimmäinen näyte otettiin hallin pihan kalliosta. Hallin omistaja aikoo myöhemmin syksyllä räjäyttää alueelta lisää kalliota. Kohteelta ja sen lähialueelta löydettiin kartoituksessa arseenikiisun mineralisoitumista, paikoin runsaastikin. Havainnon 84-ELKS-06 näyte on lähimpänä arseenikiisupitoista kalliota, josta Juhani Alanen hakkasi käsinäytteitä analyysiin (25 30-JA-06) (ks. GTK:n raportti 32/2017). Kohde 5 Kalluoto, Merimasku Karttalehti Havainnot JUJN-06 Pistenumero N (aiempi valtakunnallinen kartoitus) Kallioperä on alueella granaattipitoista kiillegneissiä, jonka liuskeisuuden kulku on välillä , kaadesuunta noin 160 ja kaade 75. Gneississä paikoin karkearakeisempia graniitti- tai pegmatiittiosia (kuva Kohde 5 liitteessä 1). Näytteitä otettiin viidestä paikasta, kaikki kiillegneissistä. 6

8 Kohde 6 Littoinen, Lieto/Kaarina Karttalehti Havainnot JUJN-06 Pistenumero N (aiempi valtakunnallinen kartoitus) Kallioperässä on granaattipitoista kiillegneissiä ja suuntautumatonta, kvartsi- ja maasälpäpitoista pegmatiittia. Kiillegneissin liuskeisuuden kulku on välillä , kaade yhdessä kohtaa 322/77 Näytteitä otettiin neljästä paikasta, kaikki pyrittiin ottamaan kiillegneissistä (78- JUJN-06 näytteet suurelta osin pegmatiittia). Kohde 7 Havila, Paimio Karttalehti Havainnot ELKS-06 Pistenumero N (aiempi valtakunnallinen kartoitus) Kallioperä on amfiboliittia ja sarvivälkegneissiä. Liuskeisuuden suunta vaihtelee välillä Kaadesuunta on tästä kaakkoon kulmalla Näytteitä otettiin neljästä eri kohdasta (pohjoisessa maasto laskeutuu pelloksi) ja ne pyrittiin ottamaan amfiboliitista tai sarvivälkegneissistä. Alkuperäisiä reikiä ei löytynyt, joten ensimmäinen näyte otettiin alkuperäisten havaintotietojen perusteella reikien todennäköisimmältä sijaintipaikalta. Yksi näyte otettiin kiillegneissistä (87-ELKS- 06). Kohde 8 Kevola, Paimio Karttalehti Havainnot 81-JUJN-06, ELKS-06 Pistenumero N (aiempi valtakunnallinen kartoitus) Kallioperä on pääasiassa voimakkaasti deformoitunutta kiillegneissiä sekä graniittia (Kuva Kohde 8 liitteessä 1). Etenkin pohjoiseen päin mentäessä graniitin osuus kasvaa. Näytteet on pyritty ottamaan kiillegneissistä, mutta pohjoisin näyte (90- ELKS-06) on vaaleasta, granaattipitoisesta graniitista. Alkuperäisiä reikiä ei löytynyt, tosin kalliota näyttäisi olevan räjäytetty. Näytteitä otettiin neljästä kohdasta. Kiillegneissin liuskeisuuden suunta vaihtelee välillä , sikäli kun sitä pystyy edes määrittämään. Näytteenottoalueen kalliolle on peruskarttaan merkitty muinaiskohteita, joilla ilmeisesti tarkoitetaan sammaloituneita kivikasoja kallionnotkelmissa. 7

9 Kohde 9 Järvelä, Kärkölä Karttalehti Havainnot ELKS-06 Pistenumero N (aiempi valtakunnallinen kartoitus) Kallioperä on kiillegneissiä ja graniittia. Kiillegneissi on paikoin granaattipitoinen ja yleisesti voimakkaasti deformoitunutta (kuva Kohde 9 liitteessä 1). Kiillegneissin liuskeisuuden suuntaus vaihtelee välillä ja kaateen suunta on kaakkoon kulmalla Näytteet pyrittiin ottamaan kiillegneissistä ja niitä otettiin viidestä kohden, mutta melko läheltä toisiaan. Etelässä maasto laskeutui korpimetsäksi ja pelloksi. Alkuperäistä näytteenottopaikkaa ei nykyiseltä hakkuuaukealta löytynyt. Toisin kuin alkuperäisessä havaintolomakkeessa on mainittu, alueen kallioperä on valtaosin kiillegneissiä. Kohde 10 Kaukalampi, Mäntsälä Karttalehti Havainnot ELKS-06 Pistenumero N (aiempi valtakunnallinen kartoitus) Kallioperä on amfiboliittia, joka näytteenottoalueella on yleisesti suuntautunutta. Liuskeisuuden kulku on ja kaade on pysty tai lähes pysty. Alkuperäiset reiät löytyivät ja tämän paljastuman amfiboliitissa oli vain heikko suuntaus (kuva Kohde 10 liitteessä 1). Näytteitä otettiin kolmesta kohdasta, etelässä maasto on hyvin tiheää pusikkoa. Alkuperäisen näytteenottopaikan näytteessä on kiisuja. Kohde 11 Kuru, Hausjärvi Karttalehti Havainnot ELKS-06 Pistenumero N (aiempi valtakunnallinen kartoitus) Kallioperä on raitaista ja vaaleaa kvartsi-maasälpägneissiä, joka on poimuttunutta. Liuskeisuuden suunta on ja kallistuu luoteeseen kulmalla Poraaminen on kiven kovuuden vuoksi vaivalloista. Alkuperäinen näytteenottopaikka on aivan tien vieressä, voimalinjojen alla. Näytteitä otettiin vain kahdesta kohdasta, sillä pienehkön kallioalueen ympärillä on laaja suo. KIRJALLISUUS Rasilainen, K., Lahtinen, R., Bornhorst, T.J., The Rock Geochemical Database of Finland Manual. Geologian tutkimuskeskus, Tutkimusraportti 164, 38 s. (Elektroninen julkaisu) 8

10 1. LIITTEET 1: Kohteista otettuja valokuvia, paikkatiedot ks. teksti ja liite 4 2. Kohteiden kartat, näytteenottopaikat 3. Työohjeet 4. Näytteiden sijaintitiedot 5. Näytteiden (41 kpl) kulta-, arseeni- ja rikkipitoisuus (tilaus 87120) 9

11 Liite 1. Kohde 1. Herrala, Nummi-Pusula; 1-ELKS-06: hapan gneissi, jossa pegmatiittijuonia. Kohde 1. Herrala, Nummi-Pusula; 2-JUJN-06: hapan gneissi, jossa pegmatiittijuonia. 10

12 Liite 1. jtk. Kohde 1. Herrala, Nummi-Pusula; 2-ELKS-06: kiillegneissi, jossa graniittipegmatiittia. Kohde 1. Herrala, Nummi-Pusula; 3-ELKS-06: graniitti, jossa kiillegneissi- ja pegmatiittiluiroja. 11

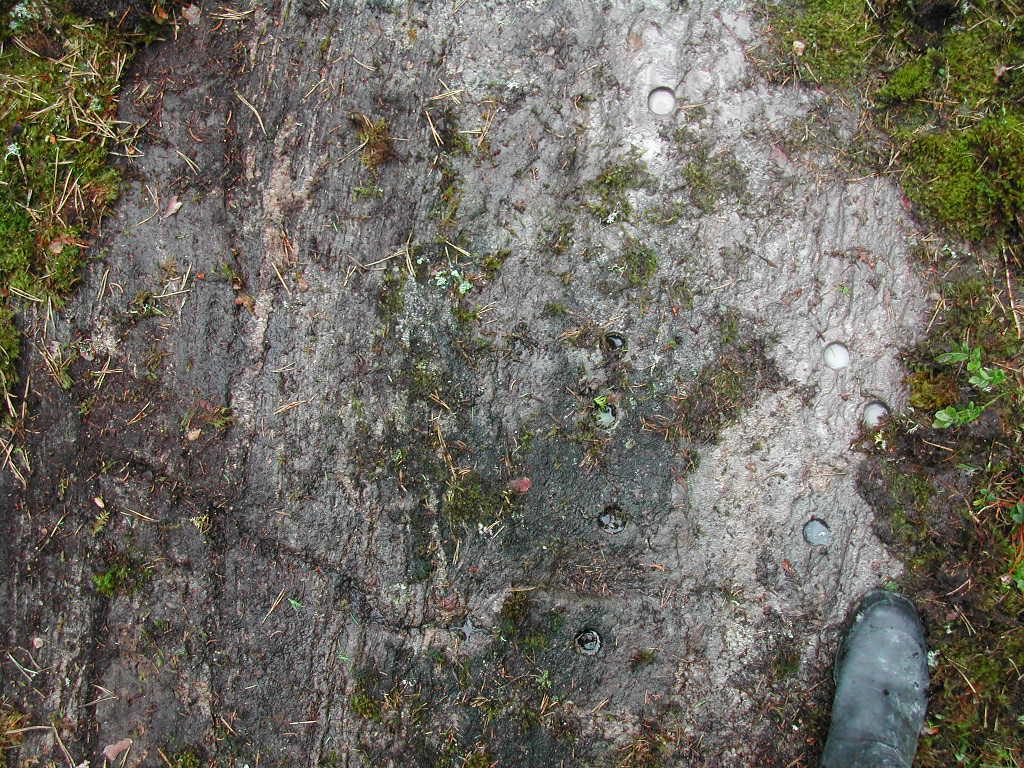

13 Liite 1. jtk. Kohde 2. Kaskisto, Somero. 4-ELKS-06: granaattikiillegneissi Kohde 4. Velkua; 82-ELKS-06: granaattikiillegneissi, jossa pegmatiittia. 12

14 Liite 1. jtk. Kohde 5. Kalluoto, Merimasku; 76-JUJN-06: granaattikiillegneissi, jossa pegmatiittijuonia. Kohde 7. Havila, Paimio; 92-ELKS-06: granaattikiillegneissi 13

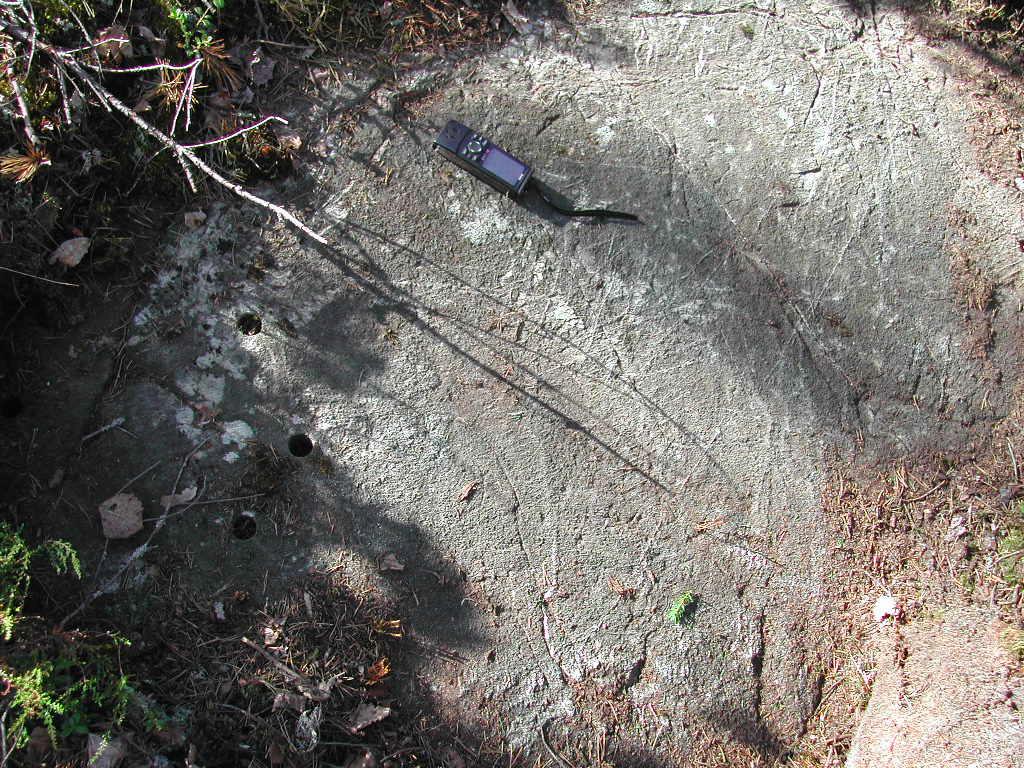

15 Liite 1. jtk. Kohde 9. Järvelä, Kärkölä; 97-ELKS-06: kiillegneissi. Kohde 10, Kaukalampi, Mäntsälä; 98-ELKS-06: amfiboliitti. 14

16 15

17 16

18 17

19 18

20 19

21 20

22 21

23 22

24 23

25 24

26 25

27 LIITE 3: Työohjeet GTK Etelä-Suomen yksikkö Etelä-Suomen Au-anomaliaviivan tarkistus Tausta-aineisto Valtakunnallinen litogeokemiallinen kartoitus (R. Lahtinen) Tavoite: Lisänäytteenotolla testata havaitun/oletetun piirre Tehtävä Kartoitetaan 11 kohdetta, havainnoidaan malmigeologiset piirteet, otetaan 2 5 tyyppinäytettä jokaisesta kohteesta, otetaan erikseen mahdollisesti mineralisoituneet näytteet, kuvataan ja raportoidaan kohteet Tutkimusryhmä Tutkimusavustaja J. Alanen, opiskelijat Elina Sahlsted ja Johannes Nurmi Ohjeet (KR, NKK): - perehdytään kohteiden lähiympäristöön, havainnoidaan kivilajivaihtelu, hierrot, muuttumiset, malmimineraalit jne. - Kohteita on 11 kpl, niistä on tausta aineistossa indeksikartta, peruskartat ja kopio primaari havaintolomakkeesta - Näytteitä otetaan 5 kpl per kohde - Yksi näyte otetaan samasta pisteestä/paljastumasta (kivilajista) kuin alkuperäinen - Muut näytteet: 2 kpl molemmin puolin m matkalta pohjois-etelä-suunnassa; - Näyte porataan paljastuman pääkivilajista - Näytteet otetaa geologikairalla kpl cm kairauspistettä per näyte, otetaan noin 1 m2:n alueelta - Nämä laitetaan samaan pussiin - Pussiin havainnon tunnus, paikka, x ja y-koordinaatit - Pussit kerätään Tammelan tukikohtaan, niistä laaditaan taulukko - Projektista laaditaan lyhyt raportti - Näytteenotossa/-käsittelyssä ei saa käyttää kultasormuksia 26

28 Liite 4: Näytteiden sijaintitaulukko, jossa alkuperäisten näytteenottopaikkojen (reiät joko löytyneet tai arvioitu sijainti) tiedot ovat kursivoituina. Kohde Tunnus X Y 1 2-JUJN JUJN ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS JUJN JUJN JUJN JUJN JUJN JUJN JUJN JUJN JUJN ELKS ELKS ELKS ELKS JUJN ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS ELKS

29 LIITE 5. Näytteiden kulta-, arseeni- ja rikkipitoisuus (tilaus 87120) Laboratorion Tilaajan Kohdenro paikka kkj_x kkj_y Euref_E Euref_N Kivilaji Au ppb As % S % näytetunnus näytetunnus + 521U + 175X + 810L L JUJN-06 1 Nummi-Pusula HGN+PGM 10.2 <0.003 <0.01 L JUJN-06 1 Nummi-Pusula <0.003 <0.01 L ELKS-06 1 Nummi-Pusula HGN+PGM <10 <0.003 <0.01 L ELKS-06 1 Nummi-Pusula GR+KGN <10 <0.003 <0.01 L ELKS-06 2 Somero KGN <10 <0.003 <0.01 L ELKS-06 2 Somero <10 < L ELKS-06 2 Somero <10 <0.003 <0.01 L ELKS-06 3 Vaskio KGN 20.7 < L ELKS-06 3 Vaskio KGN <10 <0.003 <0.01 L ELKS-06 3 Vaskio KGN 13.6 < L ELKS-06 4 Velkua KGN 16.8 < L ELKS-06 4 Velkua KGN 17.8 < L ELKS-06 4 Velkua Afblit L ELKS-06 4 Velkua KGN 21.1 < L JUJN-06 5 Merimasku KGN 10.4 < L JUJN-06 5 Merimasku KGN 15.8 < L JUJN-06 5 Merimasku KGN <10 < L JUJN-06 5 Merimasku KGN <10 < L JUJN-06 5 Merimasku KGN <10 < L JUJN-06 6 Lieto KGN <10 < L JUJN-06 6 Lieto KGN 29.6 < L JUJN-06 6 Lieto KGN 21.3 < L JUJN-06 6 Lieto KGN <10 < L ELKS-06 7 Havila, Paimio AFB+SVGN 14.9 <0.003 <0.01 L ELKS-06 7 Havila, Paimio AFB+SVGN <10 <0.003 <0.01 L ELKS-06 7 Havila, Paimio AFB+SVGN <10 <0.003 <0.01 L ELKS-06 7 Havila, Paimio AFB+SVGN 13.6 <0.003 <0.01

30 L JUJN-06 8 Kevola,Paimio KGN+GR <10 <0.003 <0.01 L ELKS-06 8 Kevola,Paimio KGN+GR <10 <0.003 <0.01 L ELKS-06 8 Kevola,Paimio KGN+GR <10 <0.003 <0.01 L ELKS-06 8 Kevola,Paimio KGN+GR <10 <0.003 <0.01 L ELKS-06 9 Kärkölä KGN+GR <10 < L ELKS-06 9 Kärkölä KGN+GR <10 < L ELKS-06 9 Kärkölä KGN+GR <10 < L ELKS-06 9 Kärkölä KGN+GR <10 < L ELKS-06 9 Kärkölä KGN+GR <10 < L ELKS Mäntsälä AFB <10 < L ELKS Mäntsälä AFB <10 <0.003 <0.01 L ELKS Mäntsälä AFB 24.5 < L ELKS Hausjärvi KVMSGN <10 <0.003 <0.01 L ELKS Hausjärvi KVMSGN 45.6 <
