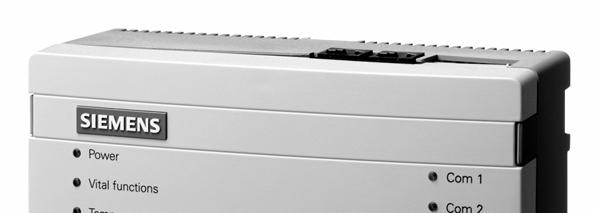

1 Tuote-esite NK85 Ethernet-portti NK8000 MP4.30 NK85 Ethernet-porttia BACnet Gatewayllä käytetään paikallisesti ja maantieteellisesti hajautettujen turva- ja turvallisuuslaitteiden liittämiseksi DMS8000 valvomojärjestelmiin. Se toimii ensimmäisen tason keskitinlaitteena ja muuntaa alkuperäisen turva- ja turvallisuusjärjestelmien protokollan BACnet väylään. Tarjoaa BACnet liitettävyyden palo- ja rikosilmoittimille DMS8000 valvomoihin Sisäänrakennettu ohjausmekanismi mahdollistaa loogiset kombinaatiot ohjauksille porttiin kytketettyjen alajärjestelmien ja I/O-moduulien välillä, ja lisäksi verkon yli muiden NK85 porttien välillä. Modeemiyhteys saatavilla DMS8000 järjestelmiin backup-yhteytenä (vain CEI protokolla) Perustuu standardeihin BACnet/IP ja Ethernet NK85 perustuu joustavaan, erittäin suorituskykyiseen laitteistoon, joka on suunniteltu erityisesti turva- ja turvallisuussovelluksiin Toimitetaan helposti DIN-kiskoon asennettavassa muovikotelossa Optiona saatavilla koteloratkaisuja, joissa itsenäinen tehonsyöttö

2 Liitettävyys Esimerkki kytkennöistä Liitäntä yläjärjestelmiin: BACnet/IP Alkuperäisen protokollan konvertointi (CS11 AlgoRex, FC700A, CS1115, FC330A, XLS, SIGMASYS/D100, CS6 Guarto, SI410/40 rikosilmoitin, DF800/CF9000, MK7000 Cerloop, ja Philips Burle CCTV videokytkin) BACnet protokollaan Samanaikainen kytkentä useampaan isäntäkoneeseen (maksimissaan neljään) Ohjauksia verkon yli Valvomojärjestelmä varustettuna NS8011 BACnet-ajurilla CMSDL/IP Ethernet Samanaikainen kytkentä useampaan isäntäkoneeseen (maksimissaan neljään) Valvomojärjestelmä varustettuna NS810 verkkoajurilla CEI 79-5 Vain yksi isäntäkone Salaus (optio) Modeemiyhteys maantieteellisesti hajautettuihin järjestelmiin Valvomojärjestelmä varustettuna NS810 verkkoajurilla Liitäntä alajärjestelmiin: Maksimissaan 4 sarjaliitäntä tukemaan paloilmoituskeskuksia, rikosilmoittimia, kaasuhälytyskeskuksia tai I/O järjestelmiä; LON adapteri maksimissaan 4 CS6 rikosilmoittimen liittämiseen; Suora tuki paikallisille digitaalisille I/O-piireille (DF80xx moduulit). Maks. 16 ei valvottua tuloa ja 8 relelähtöä (voidaan asentaa paikalliseen I C väylään).

3 Tunnelointi: CS6 Guarto ohjelmointi Etäohjelmointi mahdollinen PC:llä (MM8000/MK8000 tai muu), joka varustettu SWE6 ohjelmalla. Tunnelointi RS3 linja TCP/IP-protokollalla Sovellusesimerkkejä dokumentissa DMS8000 Application & Planning Guide (STEP #A6V ). Sisäinen rakenne Upstream Upstream device device Etävalvomo Upstream device MM NS810 MM NS810 MM8000 DMS NS810 or or MK8000 or + NS810 MK NS810 MK NS810 Maksimissaan 4 etävalvomoa BACnet/IP tai CMSDL/IP protokollalla 1 x RS3/RS485 1 x RS3 Ethernet Teholähde, x86 CPU, Flash, RAM, RTC x RS3 LON NK85 I²C Alajärjestelmät sarjaporteilla : Katso Tekniset tiedot kappaleesta tuetut alajärjestelmät LON Maks. 4 CS6 Guarto Optiona modeemi Useita puhelinnumeroja (maks. 5) Jännitesyötön valvonta DF8090 I/O-moduulit x DF x DF800 NK85 perustuu teollisuusstandardin mukaiseen x86 CPU-korttiin ja PC104- laajennuskortteihin ja rakentuu siis seuraavasti: Emokortti, jossa teholähde, CPU, ja perusohjelma liitännöille; Optiona lisäkortti :lla RS3 portilla; Optiona PC104 LON kortti. Emokortti on varustettu: Jännitelähteellä; sarjaliitännällä ( RS3 tai 1 RS485 ja 1 RS3); Ethernet 10Base-T-liitännällä; DIMM-PC / 50-I moduuli: 3MB RAM; 3MB Flash levy; Real Time Clock (RTC); Real Time Operating System (RTOS) integroidulla IP protokolla pinolla BACnet protokollan pinomuistilla; I C-väylä; Diagnostiikkamerkkivalot (LED). 3

4 Kokoonpano Laitteistokokoonpanot NK85 on saatavilla neljällä eri kokoonpanolla: NK85. NK85.4 NK85.CL NK85.CL4 1 Ethernet liitäntä paikalliselle valvomolle tai etävalvomolle sarjaporttia alajärjestelmille / modeemille 1 Ethernet liitäntä paikalliselle valvomolle tai etävalvomolle 4 sarjaporttia alajärjestelmille / modeemille 1 Ethernet liitäntä paikalliselle valvomolle tai etävalvomolle 1 LON väylä alajärjestelmille sarjaporttia alajärjestelmille / modeemille 1 Ethernet liitäntä paikalliselle valvomolle tai etävalvomolle 1 LON väylä alajärjestelmille 4 sarjaporttia alajärjestelmille / modeemille Muut optiot: NE8001 NE800 NH800 NH8010 NK801 DF8090 jännitesyötön valvontamoduuli I C väylään DF800 8-output relays module on I C bus DF input relays module on I C bus Seinään asennettava metallinen kotelo DIN-kiskolla ja jännitelähteellä. Ensiö: Vac, Toisio: 1Vdc 4A. Seinään asennettava metallinen kotelo DIN-kiskolla. sarjaportin lisäkortti NK8xx PC 104 LON kortti Analoginen modeemi yleiseen puhelinverkkoon (PSTN) Optio NK85-portin jännitesyötön valvontaan havaitsemaan jännitesyötön vikoja ja akkujen tilaa. Tätä ei tarvita, jos NK85 saa jännitteen palo- tai rikosilmoittimelta, jonka jännite on jo valvottu. 8 relelähtöä (ei valvottua) ohjausten antamiseen. Vain yksi moduuli voidaan suoraan kytkeä NK85-porttiin. Jos tarvitaan enemmän, on käytettävä DF8003/CF9003 CPU-moduulia yhdessä sarjaportissa. 8 tuloa (ei valvottua) kosketintietojen vastaanottoon. Maksimissaan kaksi moduulia voidaan kytkeä suoraan NK85-porttiin. Jos tarvitaan enemmän (samoin kuin valvottuja tuloja), on käytettävä DF8003/CF9003 CPU-moduulia yhdessä sarjaportissa. Ohjelmointi NK8000-määrittelyt on osa Composer-ohjelman ympäristöä. NK8000 MP.0 ja myöhempien versioiden ohjelmointi vaatii Composer lisenssin. Katso WW8000 Composer Datasheet (STEP #A6V ) lisenssistä tarkemmin. Tiedot miten löydät tämän dokumentin, katso DMS8000 MP4.0 Documentation Resource Information and Glossary Guide (STEP #A6V ). Ohjelmointi pitää sisällään kytkentöjen määrittelyt sekä mahdolliset ohjaukset (AND, OR, XOR, ja NOT loogisilla kombinaatioilla). 4

5 Ohjaukset Ohjaukset ovat mahdollisia NK85 porttiin suoraan kytkettyjen alajärjestelmien ja paikallisesti kytkettyjen I/O-moduulien välillä. Porttiin tulevat viestit voivat liipaista yhden tai useamman komennon muille alajärjestelmille. Verkon yli ohjaukset toimivat BACnet/IP protokollalla ja voivat näin toimia ohjaamaan muita alajärjestelmiä, jotka on kytketty toiseen NK85 porttiin. Nämä ohjaukset ovat turvallisempia kuin reaktiot ja sekvenssit, jotka ohjelmoidaan valvomotasolla. Huom.: Tulevia viestejä voidaan yhdistää loogisilla operaattoreilla AND, OR, XOR, ja NOT. Ohjelmointi tehdään helppokäyttöisellä ohjelmalla Composer työkalulla ja ajetaan NK85 porttiin. Paikalliset ja verkon yli tapahtuvat ohjaukset NK85 portilla Huom.: Katso Tekniset tiedot osasta, mitkä alajärjestelmät tukevat paikallisia ohjauksia. 5

6 DF8090 Jännitesyötön valvontamoduuli DF8090 on valinnainen ulkopuolinen moduuli, joka voidaan asentaa I C väylään valvomaan NK85 portin tehon syöttöä. Se kykenee havaitsemaan seuraavat tilat, jotka ilmaistaan DF8090 moduulissa (LEDit), ja raportoidaan NK85 portille I C väylän kautta: Verkkovika; Alhainen akkujännite; Teholähteen vika; Akkusulake palanut. Koteloratkaisut NK85 portille DF8090 voidaan asentaa DIN-kiskoon, NK85 portin viereen. NE8001 ja NE800 ovat kompakteja ja käteviä koteloratkaisuja NK85-porteille: NE8001 metallinen kotelo, joka on helposti asennettavissa seinään. Pitää sisällään DIN-kiskon ja esijohdotetun jännitelähteen NK85- portille ja paikallisille I/Olaitteille; NE800 tyhjä metallinen kotelo. NE8001 kotelo varustettuna NK85 portilla ja I/O-moduuleilla Kytkettävyys NK85 BACnet Gateway Ethernet-porttiin Valvomojärjestelmät RS3 1 paikallinen valvomo sarjaliitännällä COM1: MM8000 / MK8000 / MT8001 Ethernet 1 etävalvomo: MM8000 / MK8000 (käyttäen CEI 79-5 tiedonsiirtoprotokollaa, tukee salausta ja modeemiyhteyksiä)) tai 1-4 etävalvomoa: MM8000 / MK8000 (käyttäen CMSDL/IP tiedonsiirtoprotokollaa) 1-4 etävalvomoa: MM8000 / MK8000 8käyttäen BACnet/IP tiedonsiirtoprotokollaa) Alajärjestelmät 4 RS3 linjaa (3, jos RS485 linja käytössä) LON väylä I C väylä 1 alajärjestelmä, 1 C-väylä verkosto tai 1 Cerloop verkko (MK70 kautta) per linja Maksimissaan 4 CS6 Guarto yksikköä 1 jännitesyötön valvontamoduuli (1 DF8090) 8 tai 16 ei valvottua digitaalista tulopiiriä (1 tai DF8040) 8 ei valvottua digitaalista relelähtöä (1 DF800) 6

7 Tekniset tiedot NK85 Ethernet-portti BACnet Gateway Linjat paikalliselle valvomolle 1 RS3 linja Siirtoprotokolla: CMSDL Isäntä (vain yksi valvomo): MM8000 tai MK8000 varustettuna NS801 CDI-Net ajurilla MT8001 Maks baudiaia Linjat etävalvomolle 1 Ethernet IEEE 80.3, 10Base-T 10Mbit/s Tiedonsiirtoprotokolla: BACnet/IP Isännät (maks. 4): Huom.: NK85 BACnet gateway toimintoja MM8000 ja/tai MK8000 (varustettuna NS8011 verkkoajurilla) DESIGO, APOGEE, ja 3:nen osapuolen valvomojärjestelmiin EI OLE julkaistu vielä BACnet gateway: CS11 AlgoRex, FC700A, XLS, SIGMASYS, D100, CS6 Guarto, SI410/40 Sintony Tiedonsiirtoprotokolla: CEI 79-5 tyyppi A ja tyyppi B Isäntä (vain yksi valvomo): MM8000 tai MK8000, varustettuna NS810 verkkoajurilla (tuki 500:lle NK8x portille) Huom.: Ota yhteyttä mikäli käytetään yli 100 FEAL 64-bittinen salaus NK8x porttia Tuki valinnaisille linjoille (tyyppi A) Tiedonsiirtoprotokolla: CMSDL/IP Isännät (maks. 4): MM8000 ja/tai MK8000, varustettuna NS810 verkkoajurilla (tuki 500:lle NK8x portille) Huom.: Ota yhteyttä mikäli käytetään yli 100 NK8x porttia Valinnaiset linjat etävalvomolle 1 RS3 (backup-linjat) Maks. 5 puhelinnumeroa NK801 Analoginen modeemi Siemens M0 tai MC35i GSM modeemi Huom.: Modeemiyhteydet eivät ole yhteensopivia verkon yli tapahtuville ohjauksille Linjat alajärjestelmille LON väylä ja /4 RS3 linjaa, protokolla ja siirtonopeudet ohjelmoidaan NK8000 ohjelmalla (Composer): CNAP protokolla (CS6 MP3) LON: 78Kbit/sec Cerban protokolla (CS11 AlgoRex, CZ10, CZ1, RS3: 300 or 600 baudia CS4, CS440, CC60) FSI protokollal: XLS / XNET RS3: 1900 baudia Sintony sarjaliikenneprotokolla (SI410/40) RS3: 9600 baudia ISO1745 protokolla Cerloop MK70 kytkennällä: RS3: 100 or 400 baudia CS11 AlgoRex, CZ10, CZ1, CS4, CS440, CC60, STT11, STT0, STT410, DMS7000 yksiköt) CMXDL protokolla (DF8003) RS485: up to 1900 baudia CMXDL protocol (CF9003) RS485: up to 9600 baudia Burle protokolla (Philips-Burle) RS3: up to 9600 baudia CDDL/CDSF (Siemens SIMATRIX) RS3: 400 baudia CDDL/CDSF (muut keskusyksiköt) RS3: up to 9600 baudia Modbus (Fibrolaser, S7, ja muut) RS3: up to 1900 baudia VBF (SIGMASYS, D100) RS3 4800, 9600 baudia Ohjaukset Ohjelmoitavat ohjaukset sisältävät yhden tai useamman liipaisun (tapahtumat kentältä) ja yhden tai useamman vaikutuksen ( ohjauskäskyt ulospäin). Ohjaukset ovat mahdollisia paikallisesti kytketyn alajärjestelmän ja paikallisesti kytketyn I/O-moduulien välillä sekä verkon yli muiden NK85 porttiin kytkettyjen alajärjestelmien kanssa. Alajärjestelmät, jotka tukevat paikallisia ja verkon yli kulkeutuvia ohjauksia: CS11 AlgoRex, FC700A, XLS, SIG- MASYS/D100, CS1115, FC330A, STT0, STT410, CS6 Gurato, SI410/40 Sintony, DF8000/CF9000, DF80xx moduulit, MK70, Philips-Burle Viiveet vaikutuksille (odota): s. Maks. # ohjauksia: 1000 Maksimimäärä # datapisteitä käytettävissä liipaisuihin/vaikutuksiin: 5000 Maksimimäärä # datapisteitä/ohjauksia, joita voidaan yhdistää liipaisuissa: 55 Huom.: Verkon yli tapahtuvat ohjaukset ovat mahdollisia vain NK85/NK835 portteihin kytkettyjen alajärjestelmien välillä. NK8/NK83 ja NK83 eivät tue verkon yli tapahtuvia ohjauksia. 7

8 Liittimet D-liitin 9 nastainen, naarasmalli (sarjaporteille ja modeemilinjoille) RJ-45 liitäntä Ethernet verkkoon Wieland 5-nastainen liitin jännitetulolle ja LONväylälle Kaapelit RS3 linjat: kaksi paria, suojaamaton parikierretty Cat.3 UTP, maks. 15 m LON väylä: yksi pari, suojaamaton parikierretty Cat.4 UTP, AWG Maks. 500 m (vapaa rakenne) Maks m (kaksipäätteinen väylärakenne) Yksityiskohtaiset määrittelyt LON verkoille: Kappale: System Performance and Cable Selection Tehon syötön vaatimukset Syöttöjännite (DC-jännitesyöttö NK85-portille) Vdc Tehonkulutus (NK85-prosessorikortti) 6,34 W Tehonkulutus (täysin varustettu NK83) 8,34 W NE Vac, 50/60Hz Käyttöolosuhteet Lämpötila-alue 0 50 C Kosteus % ei kondensiota Mitat NK85 kortit L x K [mm] 160 x 100 (Euro-koko PCB) NK85 muovikotelo DIN-kiskoon L x K x S [mm] 180 x 108* x 80 NK85 kotelossa NE8001 / seinään asennettava L x K x S [mm] 385 x 450 x 150 *liittimiä ei huomioitu Paino NK85 kortit 0,35 kg NK85 muovikotelo DIN-kiskoon 0,7 kg (täysin varustettuna) NK85 kotelossa NE8001 / seinään asennettava 8,5 kg (täysin varustettuna) Digitaaliset tulot DF tulopiiriä (maks. moduulia) Optoerotetut tulot Maks 30Vdc Digitaaliset lähdöt DF800 8 lähtöpiiriä (1 moduuli) Relekontaktit (NO tai NC) Maks. 1A 30 Vdc Releen kestoikä: jaksoa Jännitesyötön valvontamoduuli DF8090 Jännitesyötön valvontamoduuli Jännitesyötön ja akkujen valvonta Hyväksynnät EN 550 EMC emissio (CE hyväksyntä) EN EMC immuniteetti EN LVD (NK8x asennettu NE8001 koteloon) Hävittäminen Tämä laite pitää sisällään sähköisiä komponentteja. Laitetta ei saa hävittää kotitalousjätteen mukana. Voimassa olevia paikallisia asetuksia tulee noudattaa. Tekniset tiedot DF8090 Jännitesyötön valvontamoduuli DF8090 Jännitesyötön valvontamoduuli Verkkovika: 0 Vac puuttuu Akkusulake on moduulin DF8090 sisällä Alhainen akkujännite Mikrosulake tyyppiä: MSF 3.15A/50V Teholähteen vika: vika AC/DC muuntimessa Akkusulake palanut Akku: 1V, maks. 7 Ah 8

9 Tekniset tiedot koteloista NE8001 Seinään asennettava metallikotelo DIN-kiskolla ja jännitelähteellä NK85-portille Kotelossa on seuraavat esijohdotetut yksiköt: Jännitelähde: Tulo: VAC / Hz A / sulake F3.15AL / 50 V / 3-napainen ruuviliitin Lähtö: 1 VDC 4 A / kaksi kaksinapaista ruuviliitintä Jännitesyötön valvonta: 1x DF8090- moduuli NE8001-kotelo tukee seuraavia yksiköitä (eivät mukana): 1x NK85 x DF8040-moduulia (kytkentä I C väylään) 1x DF800-moduuli (kytkentä I C väylään) Akku: Maks. 7 Ah Suositus: FIAMM-65 malli FG703 ( B3P suodatin 50 VAC 6 A Z ylijännitesuoja 30 Vac NK801 analoginen modeemi NE800 Seinään asennettava metallikotelo DIN-kiskolla NE800-kotelo tukee seuraavia yksiköitä (eivät mukana): AC/DC-muunnin 1x NK85 1x DF8090-moduuli x DF8040-moduulia (kytkentä I C-väylään) 1x DF800-moduuli (kytkentä I C-väylään) Akku: Maks. 7 Ah Suositus: FIAMM-65 malli FG703 ( B3P suodatin 50 VAC 6 A Z ylijännitesuoja 30 Vac NK801 analoginen modeemi Mitat NE8001/NE800 L x K x S [mm] 390 x 450 x 150 Väri NE8001/NE800 RAL7035 vaalean harmaa Kotelo, suojausluokka NE8001/NE800 Standardi IP-4 (kuten S3G300 standardi Guarto-kotelo). Käyttöolosuhteet NE8001/NE800 Kuljetus/varastointi: C Käyttö: C Kosteus %, ei kondensio Paino NE800 vain kotelo 6, Kg NE8001 kotelo jännitelähteellä 7,3 Kg NE NK85 (täysin varustettuna) 8,5 Kg Muut tuotteet Huom.: Tarkempaa tietoa tuotekohtaisista esitteistä. Täydellinen lista dokumenteista DMS8000 MP4.0 (STEP #A6V ). NK835 Ethernet-portti (korvaa NK83 ja NK85 portit) NK83 Ethernet-portti yhdelle alajärjestelmälle (korvaa NK8 portin) NK83 Ethernet-portti NK8 Ethernet-portti yhdelle alajärjestelmälle NS810 Verkkoajuri (MM8000, MK8000) NS801 CDI-Net ajuri (MM8000, MK8000, MT8001) MM8000 Valvomojärjestelmä MK8000 OPC-Palvelin MT8001 Valvomopääte WW8000 Composer DF8000 / CF9000 I/O-järjestelmä I/O-järjestelmä (I/O-moduulit DF800, DF8040, DF8045, DF8046) 9

10 Tilaustiedot NK85 BACnet Gateway A6E NK85. Perusmoduuli 1 Ethernet yhteys etävalvomoon sarjaporttia alaj. / paikalliselle valvomolle / modeemille A6E NK85.4 Perusmoduuli 1 Ethernet yhteys etävalvomoon + sarjaportin laajennus 4 sarjaporttia alaj. / paikalliselle valvomolle / modeemille A6E NK85.CL Perusmoduuli 1 Ethernet yhteys etävalvomoon + LON laajennus 1 LON väylä alajärjestelmille sarjaporttia alaj. / paikalliselle valvomolle / modeemille A6E NK85.CL4 Perusmoduuli 1 Ethernet yhteys etävalvomoon + LON laajennus 1 LON väylä alajärjestelmille 4 sarjaporttia alaj. / paikalliselle valvomolle / modeemille NK8x HW lisätarvikkeet A6E NE8001 Seinään asennettava metallinen kotelo DIN-kiskolla Kotelo pitää sisällään esijohdotetun jännitelähteen Tulo: 0 VAC; lähtö: 1 VDC 3 A A6E NE800 Seinään asennettava metallinen kotelo DIN-kiskolla Vain kotelo: 385(L) x 450(K) x 140(S) mm; RAL7035 vaalean harmaa; IP-4 (kuten S3G300-standardi Guarto-kotelo) A6E DF8090 Jännitesyötön valvontamoduuli Jännitesyötön ja akkujen valvonta A6E NH800 sarjaportin laajennuskortti A6E NH8010 NK8x/MT8001 PC 104 LON kortti A6E NZ801 NK8x asennussarja CS11 A6E NZ80 NK8x asennussarja CS6 A6E NZ803 NK8x asennussarja SI410 Välikaapeli SI410 -> NK8x ( SAQ18 välikaapeli X5 SAQ18). A6E60045 NK801 NK801 analoginen modeemi Analoginen modeemi yleiseen puhelinverkkoon DF8000 I/O-tuotteet A6E DF800 8 relelähdön moduuli A6E DF tulopiirin moduuli Markkinointi ja tekninen dokumentaatio Huom.: WW8000-Composer ja muut tarvittavat NK8000-ohjelmointityökalut ovat CD-levyllä DMS8000 MP4.30. Vientirajoitukset salausalgoritmeille Katso Documentation Resource Information and Glossary Guide (STEP#A6V ) saadaksesi täydellisen listan kaikista DMS8000 liittyvistä dokumenteista. NK8000 Ethernet-portit sisältävät laitteita ja ohjelmia, joita käytetään salausalgoritmeille. Salaustekniikoita koskevat vientirajoitukset kieltävät NK8000 ohjelman viennin ja asennuksen seuraaviin maihin: Kuuba Iran Pohjois-Korea Ruanda Sudan Syyria Siemens Osakeyhtiö PL 60 (Majurinkatu 6) 0601 Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet muutoksiin ja saatavuuteen pidätetään. Dokumentti A6V _a_fi_-- Julkaisu
