1 Tuote-esite MK8000 OPC DA Palvelin alajärjestelmille DMS8000 MP4.20 MK8000 OPC Data Access (DA) palvelin tarjoaa laajat mahdollisuudet keskitetyille ratkaisuille ja turvajärjestelmien hallintaan. OPC DA palvelin perustuu johtaville ohjelmisto- ja verkkoratkaisuille. Se on suunniteltu erityisesti palo- ja turvajärjestelmille sekä rakennusautomaatiojärjestelmille ja mahdollistaa kattavan hallinnan yhdeltä työasemalta. Siemensin valvomojärjestelmät kattavat paloilmoitusjärjestelmät, rikosilmoitusjärjestelmät, kaasuhälytysjärjestelmät, kulunvalvonnan, videokytkimet sekä evakuointi- ja sammutusjärjestelmät. OPC DA-palvelin MK8000 on optimoitu Siemensin turvajärjestelmien hallintaan ja mahdollistaa yhteiskäytön Siemensin kiinteistöautomaatiojärjestelmien sekä myös kolmannen osapuolen järjestelmien kanssa. MK8000 OPC DA-palvelin täyttää OPC Foundation:in testit ja standardit. Saatavana itsenäisenä OPC DA-palvelimena ja optiona MM8000 valvomoohjelmistoon.

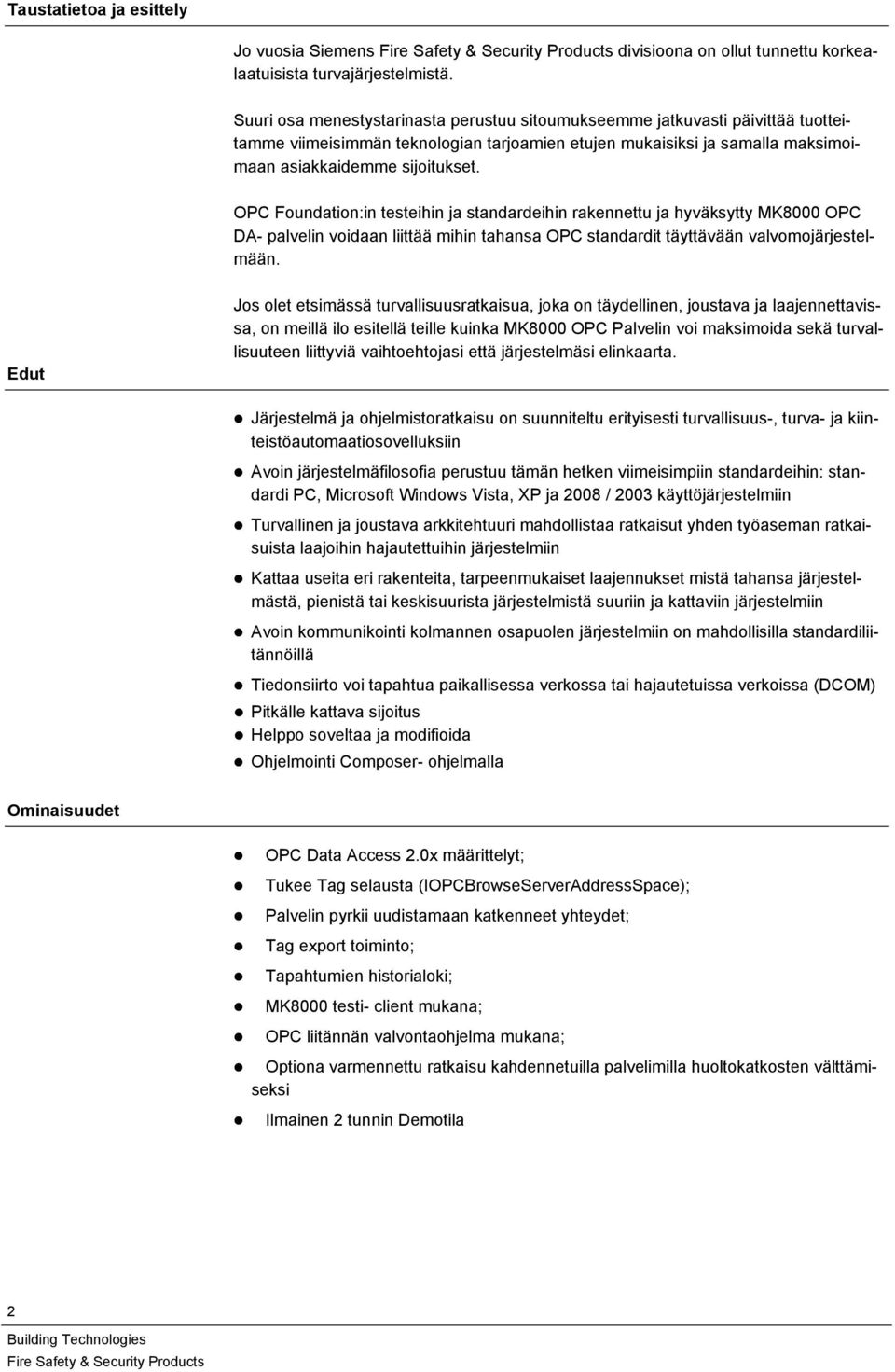

2 Taustatietoa ja esittely Jo vuosia Siemens divisioona on ollut tunnettu korkealaatuisista turvajärjestelmistä. Suuri osa menestystarinasta perustuu sitoumukseemme jatkuvasti päivittää tuotteitamme viimeisimmän teknologian tarjoamien etujen mukaisiksi ja samalla maksimoimaan asiakkaidemme sijoitukset. OPC Foundation:in testeihin ja standardeihin rakennettu ja hyväksytty MK8000 OPC DA- palvelin voidaan liittää mihin tahansa OPC standardit täyttävään valvomojärjestelmään. Edut Jos olet etsimässä turvallisuusratkaisua, joka on täydellinen, joustava ja laajennettavissa, on meillä ilo esitellä teille kuinka MK8000 OPC Palvelin voi maksimoida sekä turvallisuuteen liittyviä vaihtoehtojasi että järjestelmäsi elinkaarta. Järjestelmä ja ohjelmistoratkaisu on suunniteltu erityisesti turvallisuus-, turva- ja kiinteistöautomaatiosovelluksiin Avoin järjestelmäfilosofia perustuu tämän hetken viimeisimpiin standardeihin: standardi PC, Microsoft Windows Vista, XP ja 2008 / 2003 käyttöjärjestelmiin Turvallinen ja joustava arkkitehtuuri mahdollistaa ratkaisut yhden työaseman ratkaisuista laajoihin hajautettuihin järjestelmiin Kattaa useita eri rakenteita, tarpeenmukaiset laajennukset mistä tahansa järjestelmästä, pienistä tai keskisuurista järjestelmistä suuriin ja kattaviin järjestelmiin Avoin kommunikointi kolmannen osapuolen järjestelmiin on mahdollisilla standardiliitännöillä Tiedonsiirto voi tapahtua paikallisessa verkossa tai hajautetuissa verkoissa (DCOM) Pitkälle kattava sijoitus Helppo soveltaa ja modifioida Ohjelmointi Composer- ohjelmalla Ominaisuudet OPC Data Access 2.0x määrittelyt; Tukee Tag selausta (IOPCBrowseServerAddressSpace); Palvelin pyrkii uudistamaan katkenneet yhteydet; Tag export toiminto; Tapahtumien historialoki; MK8000 testi- client mukana; OPC liitännän valvontaohjelma mukana; Optiona varmennettu ratkaisu kahdennetuilla palvelimilla huoltokatkosten välttämiseksi Ilmainen 2 tunnin Demotila 2

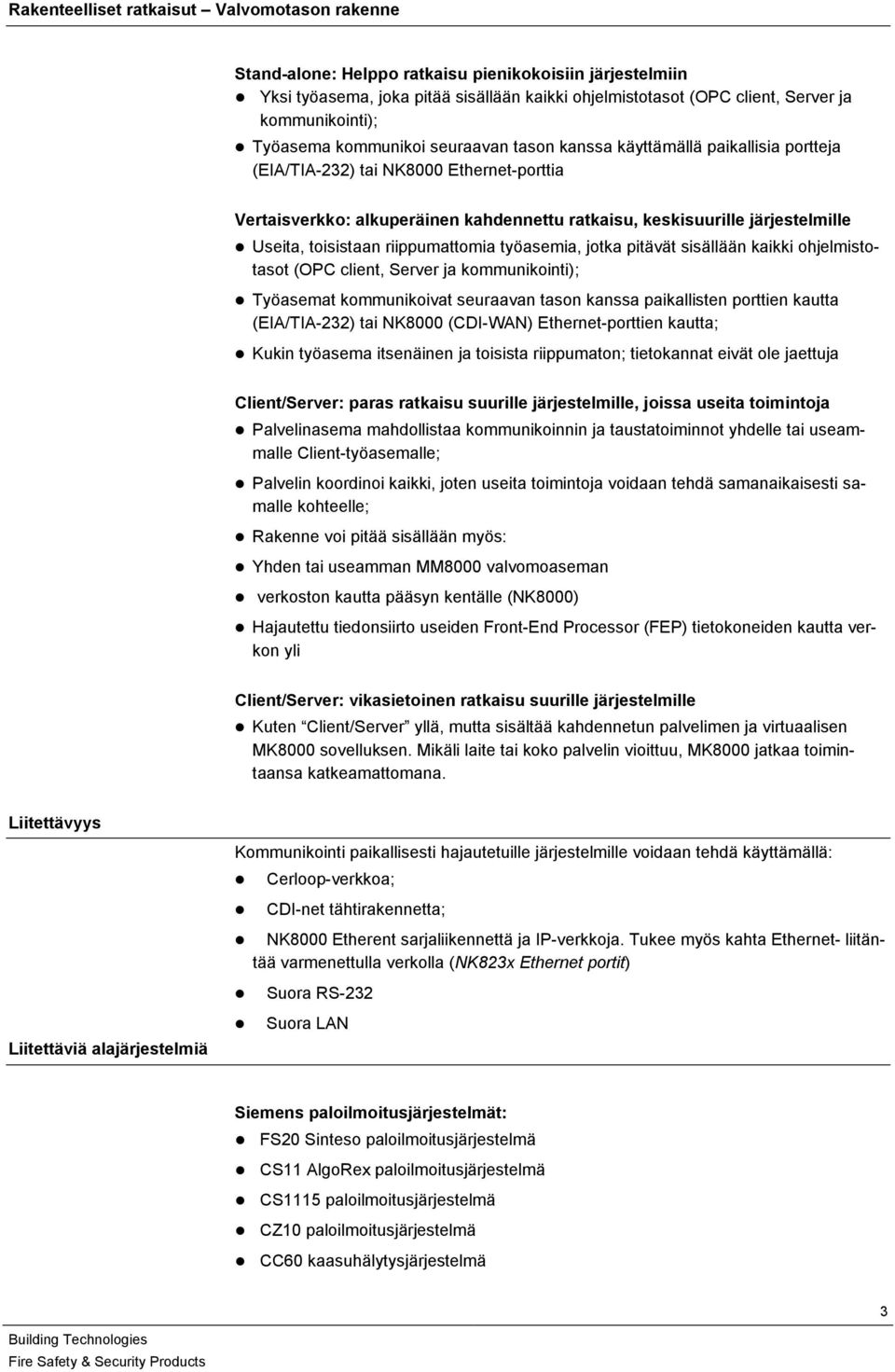

3 Rakenteelliset ratkaisut Valvomotason rakenne Stand-alone: Helppo ratkaisu pienikokoisiin järjestelmiin Yksi työasema, joka pitää sisällään kaikki ohjelmistotasot (OPC client, Server ja kommunikointi); Työasema kommunikoi seuraavan tason kanssa käyttämällä paikallisia portteja (EIA/TIA-232) tai NK8000 Ethernet-porttia Vertaisverkko: alkuperäinen kahdennettu ratkaisu, keskisuurille järjestelmille Useita, toisistaan riippumattomia työasemia, jotka pitävät sisällään kaikki ohjelmistotasot (OPC client, Server ja kommunikointi); Työasemat kommunikoivat seuraavan tason kanssa paikallisten porttien kautta (EIA/TIA-232) tai NK8000 (CDI-WAN) Ethernet-porttien kautta; Kukin työasema itsenäinen ja toisista riippumaton; tietokannat eivät ole jaettuja Client/Server: paras ratkaisu suurille järjestelmille, joissa useita toimintoja Palvelinasema mahdollistaa kommunikoinnin ja taustatoiminnot yhdelle tai useammalle Client-työasemalle; Palvelin koordinoi kaikki, joten useita toimintoja voidaan tehdä samanaikaisesti samalle kohteelle; Rakenne voi pitää sisällään myös: Yhden tai useamman MM8000 valvomoaseman verkoston kautta pääsyn kentälle (NK8000) Hajautettu tiedonsiirto useiden Front-End Processor (FEP) tietokoneiden kautta verkon yli Client/Server: vikasietoinen ratkaisu suurille järjestelmille Kuten Client/Server yllä, mutta sisältää kahdennetun palvelimen ja virtuaalisen MK8000 sovelluksen. Mikäli laite tai koko palvelin vioittuu, MK8000 jatkaa toimintaansa katkeamattomana. Liitettävyys Liitettäviä alajärjestelmiä Kommunikointi paikallisesti hajautetuille järjestelmille voidaan tehdä käyttämällä: Cerloop-verkkoa; CDI-net tähtirakennetta; NK8000 Etherent sarjaliikennettä ja IP-verkkoja. Tukee myös kahta Ethernet- liitäntää varmenettulla verkolla (NK823x Ethernet portit) Suora RS-232 Suora LAN Siemens paloilmoitusjärjestelmät: FS20 Sinteso paloilmoitusjärjestelmä CS11 AlgoRex paloilmoitusjärjestelmä CS1115 paloilmoitusjärjestelmä CZ10 paloilmoitusjärjestelmä CC60 kaasuhälytysjärjestelmä 3

4 STT11 Système de Télécommande et Télésignalisation STT20 Système de Télécommande et Télésignalisation STT2410 Système de Télécommande et Télésignalisation SIGMASYS / D100 Siemens rikosilmoittimet: SPC5000/6000 Intrunet rikosilmoitusjärjestelmä SI410 / 420 Intrunet rikosilmoitusjärjestelmä CS6 Guarto rikosilmoitusjärjestelmä CS440 rikosilmoitusjärjestelmä CS4 rikosilmoitusjärjestelmä CZ12 rikosilmoitusjärjestelmä Siemens videovalvontalaitteet: SIMATRIX / SIMATRIX NEO videojakajat SISTORE AX / CX / MX (myös NVS*) / SX digitaaliset videotallentimet (DVR) TELSCAN Video Web Server IP kamerat (kiinteät) varustettuna: CCIS1337-LP CFVA-IP CVVA-IP *Network Video Software Siemens kulunvalvontalaitteet: SiPass Integrated CerPass CC30 oviyksiköt (SiPass järjestelmän kautta) Siemens automaatio ja I/O-järjestelmät: MF7033 digitaalinen PLC yksikkö DF9000 / CF9000 I/O-järjestelmä Yhteyslaitteet: Analogiset modeemit soittoyhteyksille Ohjelmistorakenne 3:nen osapuolen järjestelmät: Philips Burle Allegiant LTC 8x00 videovalitsin OPC DA-palvelin on suunniteltu käyttämään ohjelmistorakennetta, joka optimoi vapauden ja joustavuuden. Pääominaisuuksia ovat: Järjestelmän rakenne selkeästi määritelty Todellinen Client/Server rakenne Täysin modulaarinen Objektiorientoitunut 4

5 Tekniset tiedot Laitteistovaatimukset x86 32-bit CPU Suuret kohteet*:core Duo CPU RAM muisti RAM suurille kohteille Kovalevy CD-ROM tai DVD COM Portti LPT Portti USB Port LAN portti Näppäimistö ja osoitinlaite SW lisenssiavain ( I BT toimittaa) 2.4 GHz tai nopeampi 3.0 GHz tai nopeampi 1024 MB tai enemmän 4 GB 500 MB vapaata tilaa Tarvitaan 1 (2-3 optiona) 1 (optiona, jos USB portti on käytettävissä) 1 (optio, jos rinnakkaisportti on käytettävissä) 10/100/1000 MB Ethernet Standardi näppäimistö; hiiri tai ohjauspallo USB tai rinnakkaismalli Käyttöjärjestelmät Microsoft Windows Vista Ultimate, Business ja Enterprise Edition Microsoft Windows XP Professional Microsoft Windows 2008 Server Microsoft Windows 2003 Server SP1 tai SP2 + Microsoftin kriittiset päivitykset SP2 tai SP3 + Microsoftin kriittiset päivitykset SP1 + Microsoftin kriittiset päivitykset SP1 tai SP2 + Microsoftin kriittiset päivitykset Ohjelmistovaatimukset MSDE (Microsoft SQL Data Engine) 2000 Saatavilla DMS8000 tuote CD:ltä tai MS SQL Server 2005 Express SQLXML 3.0 Saatavilla DMS8000 tuote CD:ltä.Net Framework V1.1 ja V2.0 Saatavilla DMS8000 tuote CD:ltä *Suuret kohteet ovat projekteja, joissa fyysistä pistettä ja pistettä Composer- ohjelmassa Tekniset ominaisuudet Järjestelmän koko OPC DA Clientit 10 Huom.: Maks. 30 Client asemaa on saatavilla vain kenttätesteihin. Yli 10 Clientaseman järjestelmissä palvelinaseman on oltava varustettuna Windows 2003 tai 2008 ohjelmistolla. FEP asemat 10 Alajärjestelmät 150 per FEP (ole hyvä ja ota yhteyttä asiakaspalveluun suurempien kohteiden osalta) Huom.: Katso tarkemmat rajoitteet alempaa tästä taulukosta (s. Error! Bookmark not defined.) Pisteet 200,000 (Composer pistettä) Huom.: Järjestelmät, joissa yli 10 Client asemaa, tulisi rajoittaa pisteeseen. Ethernet kytkennät NK82xx porteille (per järjestelmä) Ole hyvä ja ole yhteydessä asiakaspalveluun, jos järjestelmään tulossa yli 100 5

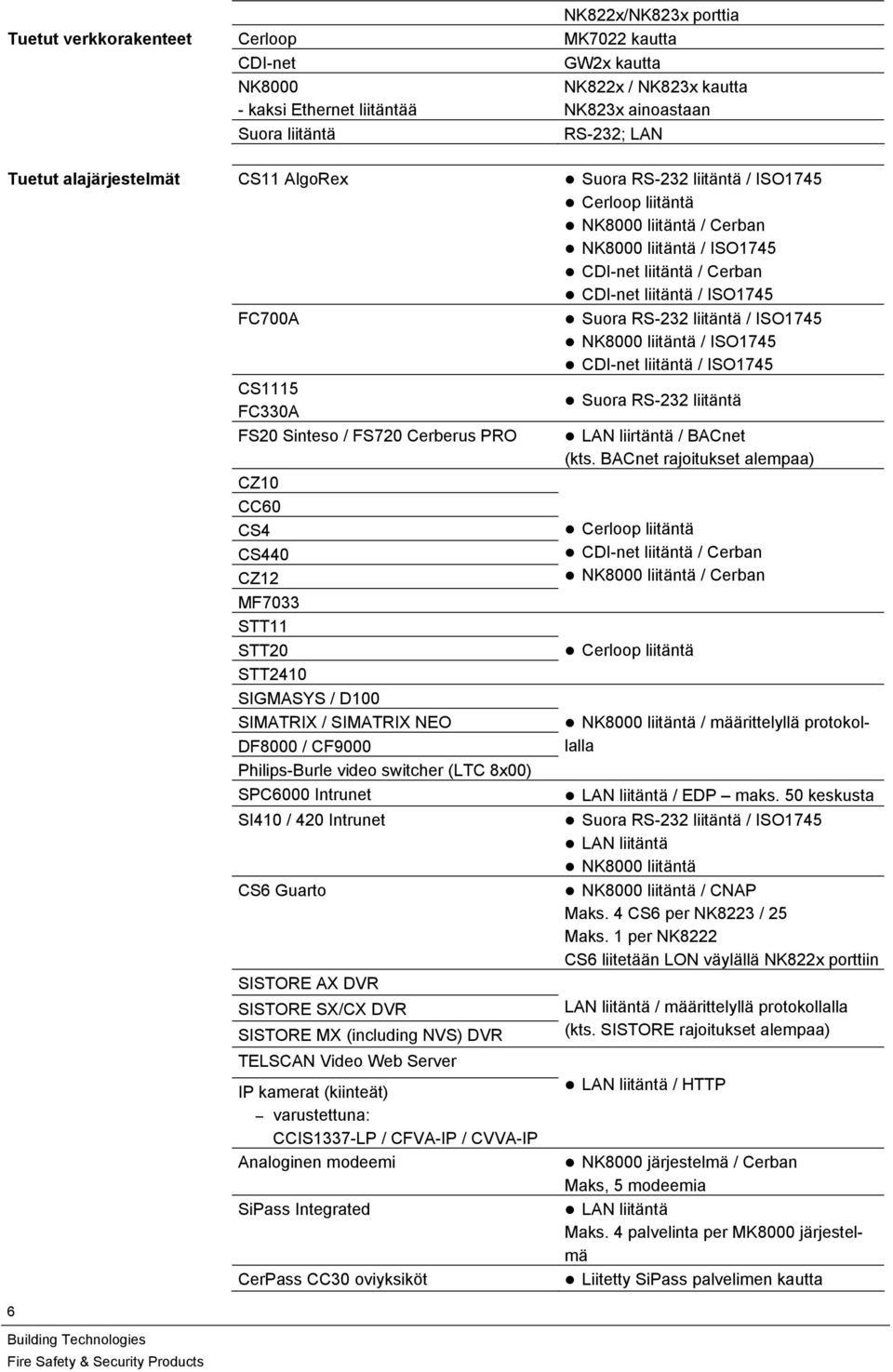

6 NK822x/NK823x porttia Tuetut verkkorakenteet Cerloop MK7022 kautta CDI-net GW2x kautta 6 NK kaksi Ethernet liitäntää Suora liitäntä NK822x / NK823x kautta NK823x ainoastaan RS-232; LAN Tuetut alajärjestelmät CS11 AlgoRex Suora RS-232 liitäntä / ISO1745 Cerloop liitäntä NK8000 liitäntä / Cerban NK8000 liitäntä / ISO1745 CDI-net liitäntä / Cerban CDI-net liitäntä / ISO1745 FC700A Suora RS-232 liitäntä / ISO1745 NK8000 liitäntä / ISO1745 CDI-net liitäntä / ISO1745 CS1115 FC330A Suora RS-232 liitäntä FS20 Sinteso / FS720 Cerberus PRO LAN liirtäntä / BACnet (kts. BACnet rajoitukset alempaa) CZ10 CC60 CS4 CS440 CZ12 MF7033 STT11 STT20 STT2410 SIGMASYS / D100 SIMATRIX / SIMATRIX NEO DF8000 / CF9000 Philips-Burle video switcher (LTC 8x00) SPC6000 Intrunet SI410 / 420 Intrunet CS6 Guarto SISTORE AX DVR SISTORE SX/CX DVR SISTORE MX (including NVS) DVR TELSCAN Video Web Server IP kamerat (kiinteät) varustettuna: CCIS1337-LP / CFVA-IP / CVVA-IP Analoginen modeemi SiPass Integrated CerPass CC30 oviyksiköt Cerloop liitäntä CDI-net liitäntä / Cerban NK8000 liitäntä / Cerban Cerloop liitäntä NK8000 liitäntä / määrittelyllä protokollalla LAN liitäntä / EDP maks. 50 keskusta Suora RS-232 liitäntä / ISO1745 LAN liitäntä NK8000 liitäntä NK8000 liitäntä / CNAP Maks. 4 CS6 per NK8223 / 25 Maks. 1 per NK8222 CS6 liitetään LON väylällä NK822x porttiin LAN liitäntä / määrittelyllä protokollalla (kts. SISTORE rajoitukset alempaa) LAN liitäntä / HTTP NK8000 järjestelmä / Cerban Maks, 5 modeemia LAN liitäntä Maks. 4 palvelinta per MK8000 järjestelmä Liitetty SiPass palvelimen kautta

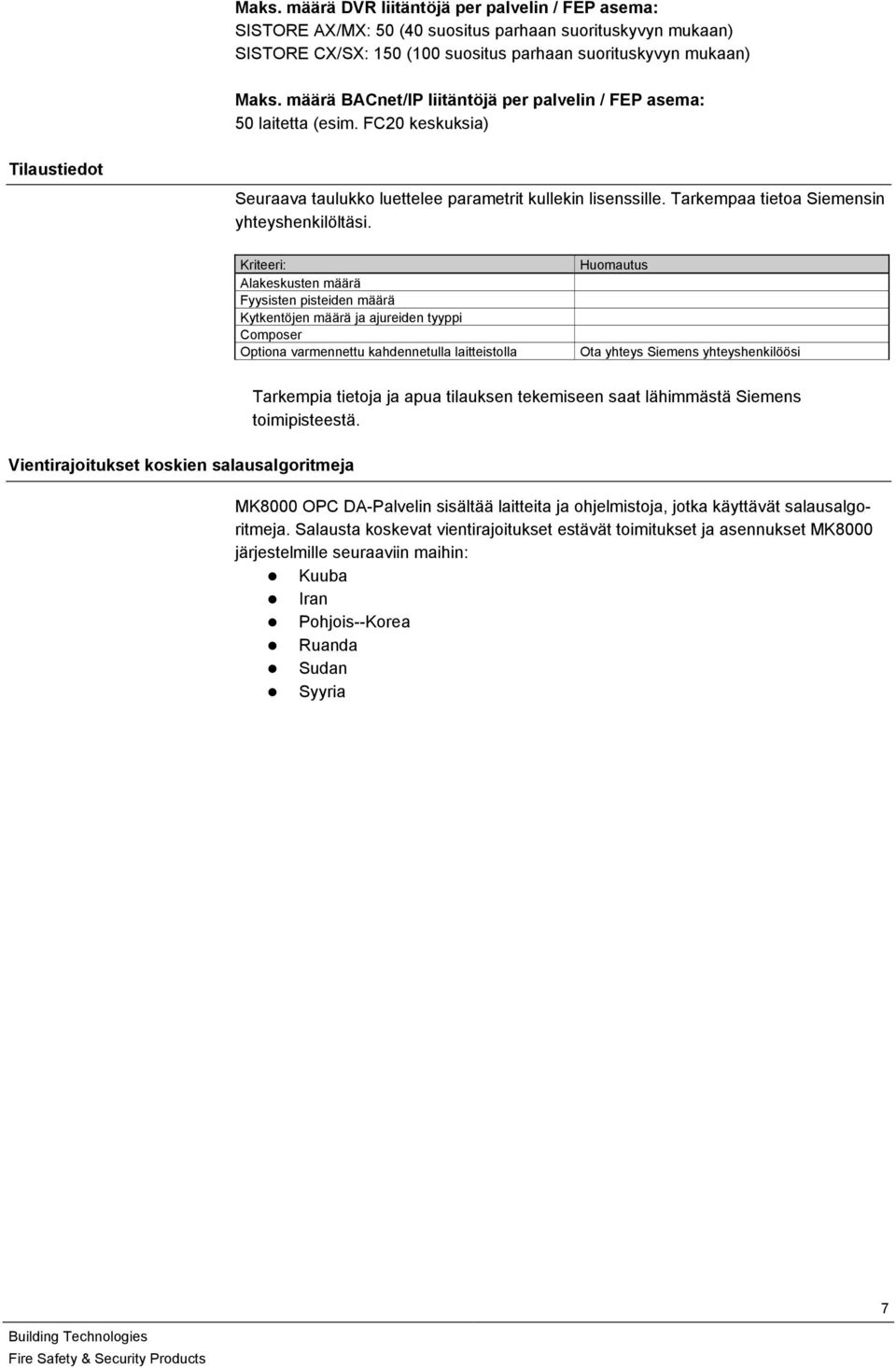

7 Maks. määrä DVR liitäntöjä per palvelin / FEP asema: SISTORE AX/MX: 50 (40 suositus parhaan suorituskyvyn mukaan) SISTORE CX/SX: 150 (100 suositus parhaan suorituskyvyn mukaan) Maks. määrä BACnet/IP liitäntöjä per palvelin / FEP asema: 50 laitetta (esim. FC20 keskuksia) Tilaustiedot Seuraava taulukko luettelee parametrit kullekin lisenssille. Tarkempaa tietoa Siemensin yhteyshenkilöltäsi. Kriteeri: Alakeskusten määrä Fyysisten pisteiden määrä Kytkentöjen määrä ja ajureiden tyyppi Composer Optiona varmennettu kahdennetulla laitteistolla Huomautus Ota yhteys Siemens yhteyshenkilöösi Vientirajoitukset koskien salausalgoritmeja Tarkempia tietoja ja apua tilauksen tekemiseen saat lähimmästä Siemens toimipisteestä. MK8000 OPC DA-Palvelin sisältää laitteita ja ohjelmistoja, jotka käyttävät salausalgoritmeja. Salausta koskevat vientirajoitukset estävät toimitukset ja asennukset MK8000 järjestelmille seuraaviin maihin: Kuuba Iran Pohjois--Korea Ruanda Sudan Syyria 7

8 Siemens Osakeyhtiö PL 60 (Majurinkatu 6) Espoo Tel Fax Copyright Siemens osakeyhtiö Oikeudet muutoksiin ja saatavuuteen pidätetään. Dokumentti A6V _a_fi_-- Julkaisu
