Asennus GOLDen GATE Lonworks FTT-10,

Transkriptio

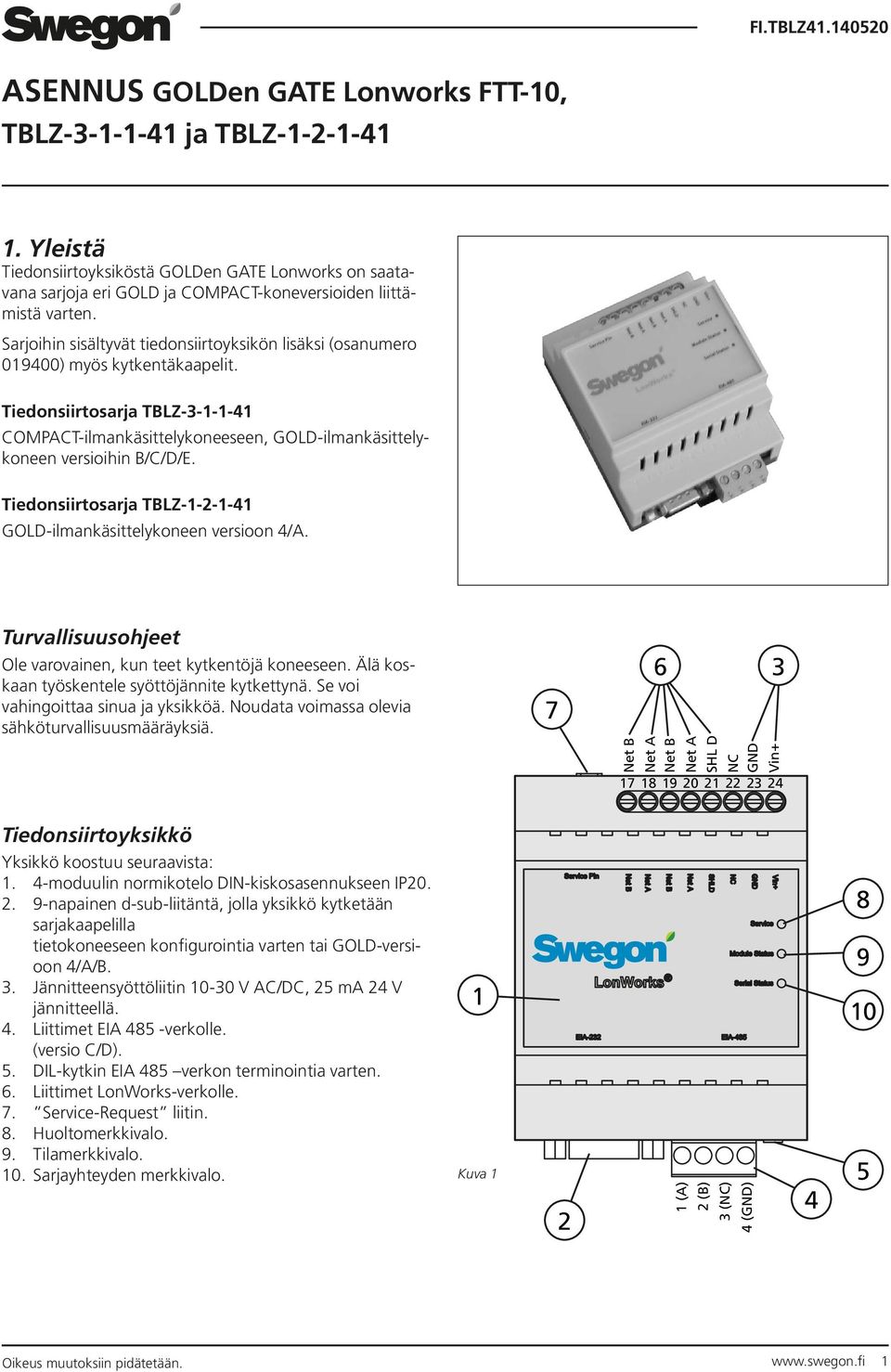

1 Asennus GOLDen GATE Lonworks FTT10, TBLZ31141 ja TBLZ Yleistä Tiedonsiirtoyksiköstä GOLDen GATE Lonworks on saatavana sarjoja eri GOLD ja COMPACTkoneversioiden liittämistä varten. Sarjoihin sisältyvät tiedonsiirtoyksikön lisäksi (osanumero ) myös kytkentäkaapelit. Tiedonsiirtosarja TBLZ31141 COMPACTilmankäsittelykoneeseen, GOLDilmankäsittelykoneen versioihin B/C/D/E. Tiedonsiirtosarja TBLZ12141 GOLDilmankäsittelykoneen versioon 4/A. Turvallisuusohjeet Ole varovainen, kun teet kytkentöjä koneeseen. Älä koskaan työskentele syöttöjännite kytkettynä. Se voi vahingoittaa sinua ja yksikköä. Noudata voimassa olevia sähköturvallisuusmääräyksiä Net B Net A Net B Net A SHL D NC GND Vin Tiedonsiirtoyksikkö Yksikkö koostuu seuraavista: 1. 4moduulin normikotelo DINkiskosasennukseen IP napainen dsubliitäntä, jolla yksikkö kytketään sarjakaapelilla tietokoneeseen konfigurointia varten tai GOLDversioon 4/A/B. 3. Jännitteensyöttöliitin 1030 V AC/DC, 25 ma 24 V 1 jännitteellä. 4. Liittimet EIA 485 verkolle. (versio C/D). 5. DILkytkin EIA 485 verkon terminointia varten. 6. Liittimet LonWorksverkolle. 7. ServiceRequest liitin. 8. Huoltomerkkivalo. 9. Tilamerkkivalo. 10. Sarjayhteyden merkkivalo. Kuva (A) 2 (B) 3 (NC) 4 (GND) Oikeus muutoksiin pidätetään. 1

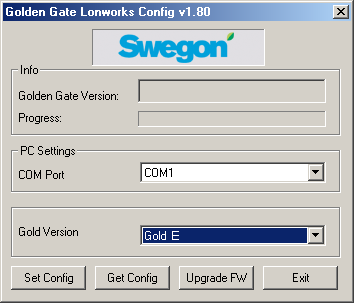

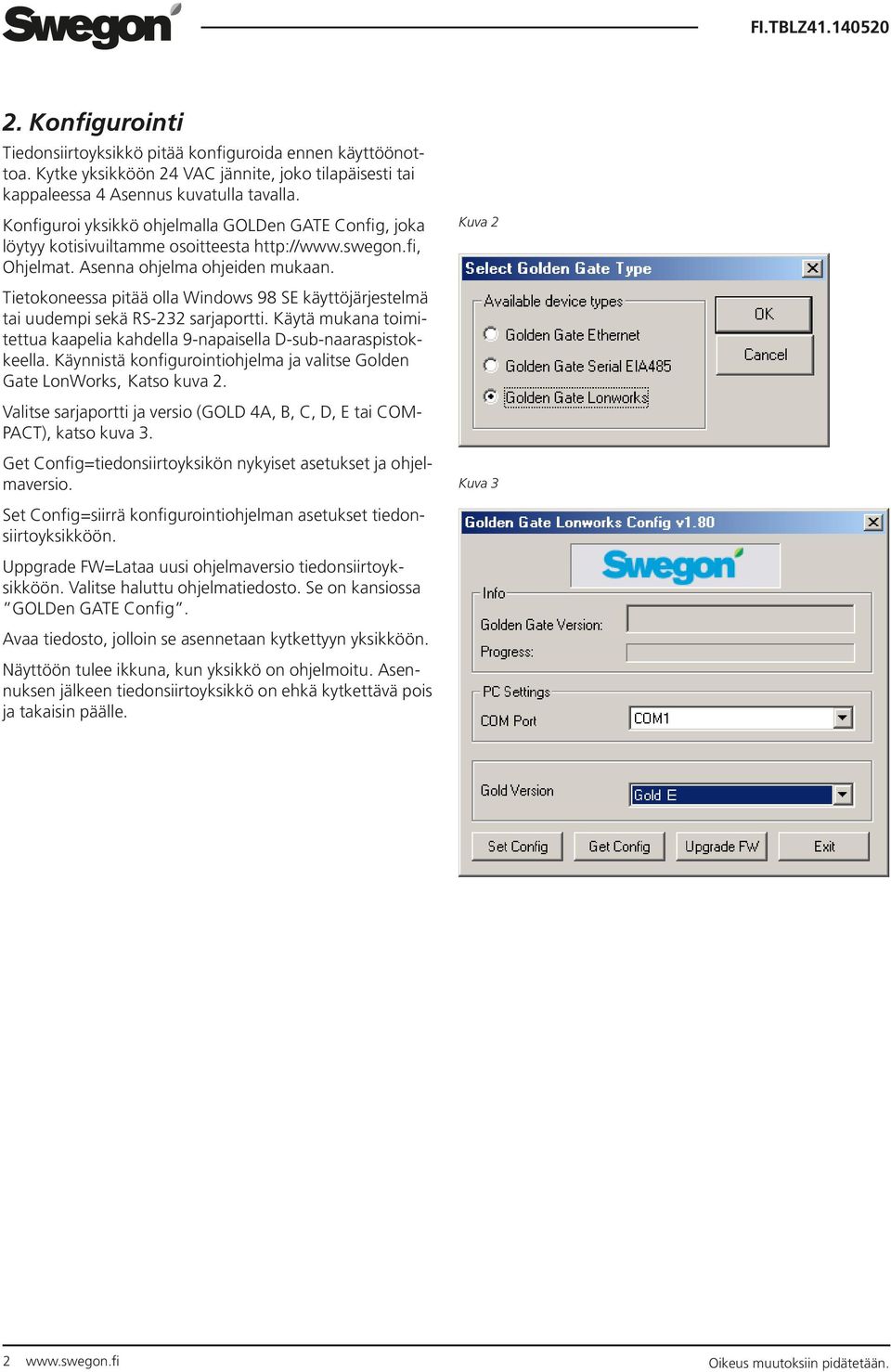

2 2. Konfigurointi Tiedonsiirtoyksikkö pitää konfiguroida ennen käyttöönottoa. Kytke yksikköön 24 VAC jännite, joko tilapäisesti tai kappaleessa 4 Asennus kuvatulla tavalla. Konfiguroi yksikkö ohjelmalla GOLDen GATE Config, joka löytyy kotisivuiltamme osoitteesta Ohjelmat. Asenna ohjelma ohjeiden mukaan. Tietokoneessa pitää olla Windows 98 SE käyttöjärjestelmä tai uudempi sekä RS232 sarjaportti. Käytä mukana toimitettua kaapelia kahdella 9napaisella Dsubnaaraspistokkeella. Käynnistä konfigurointiohjelma ja valitse Golden Gate LonWorks, Katso kuva 2. Valitse sarjaportti ja versio (GOLD 4A, B, C, D, E tai COM PACT), katso kuva 3. Get Config=tiedonsiirtoyksikön nykyiset asetukset ja ohjelmaversio. Set Config=siirrä konfigurointiohjelman asetukset tiedonsiirtoyksikköön. Uppgrade FW=Lataa uusi ohjelmaversio tiedonsiirtoyksikköön. Valitse haluttu ohjelmatiedosto. Se on kansiossa GOLDen GATE Config. Avaa tiedosto, jolloin se asennetaan kytkettyyn yksikköön. Näyttöön tulee ikkuna, kun yksikkö on ohjelmoitu. Asennuksen jälkeen tiedonsiirtoyksikkö on ehkä kytkettävä pois ja takaisin päälle. Kuva 2 Kuva Oikeus muutoksiin pidätetään.

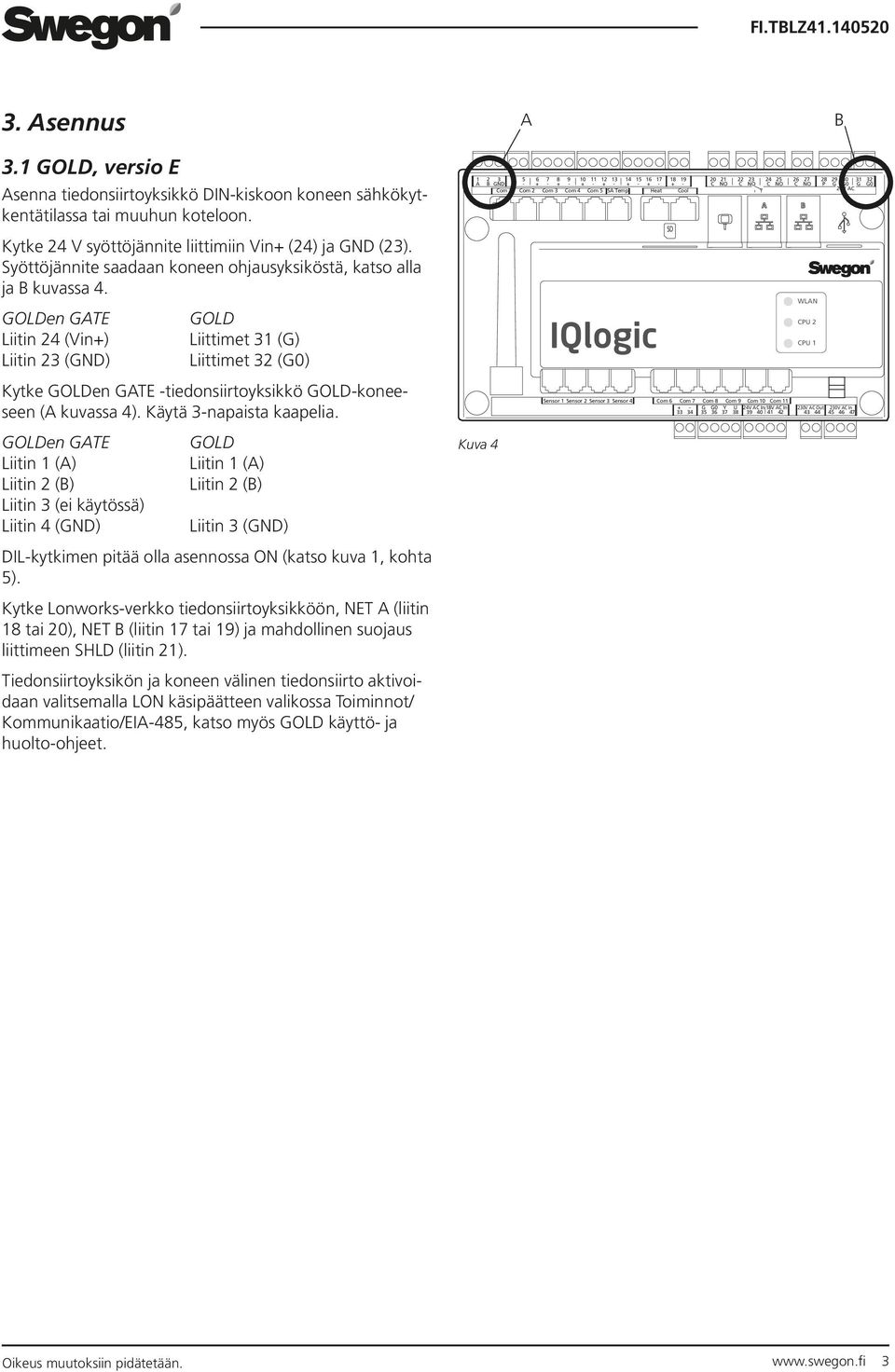

3 3. Asennus A B 3.1 GOLD, versio E Asenna tiedonsiirtoyksikkö DINkiskoon koneen sähkökytkentätilassa tai muuhun koteloon. Syöttöjännite saadaan koneen ohjausyksiköstä, katso alla ja B kuvassa 4. Liitin 24 (Vin+) Liittimet 31 (G) Liitin 23 (GND) Liittimet 32 (G0) Kytke GOLDen GATE tiedonsiirtoyksikkö GOLDkoneeseen (A kuvassa 4). Käytä 3napaista kaapelia. Liitin 1 (A) Liitin 1 (A) Liitin 2 (B) Liitin 2 (B) Liitin 3 (ei käytössä) Liitin 4 (GND) Liitin 3 (GND) DILkytkimen pitää olla asennossa ON (katso kuva 1, kohta 5). Kytke Lonworksverkko tiedonsiirtoyksikköön, NET A (liitin Tiedonsiirtoyksikön ja koneen välinen tiedonsiirto aktivoidaan valitsemalla LON käsipäätteen valikossa Toiminnot/ Kommunikaatio/EIA485, katso myös GOLD käyttö ja huoltoohjeet. 1 A 2 B Kuva 4 3 GND 4 + Com Com 2 Com 3 Com 4 Com 5 SA Temp Heat SD Cool 20 C 21 NO 22 C 23 NO 24 C 25 NO Sensor 1 Sensor 2 Sensor 4 Sensor 3 Com 6 Com 7 Com 8 Com 9 Com 10 Com G 35 G Y 38 U 24V AC In 18V AC In C 27 NO WLAN CPU 2 CPU 1 230V AC Out P G G0 24V AC 230V AC In G 32 G0 Oikeus muutoksiin pidätetään. 3

4 3.2 GOLD, versio C/D Asenna tiedonsiirtoyksikkö DINkiskoon koneen sähkökytkentätilassa tai muuhun koteloon. Syöttöjännite saadaan koneen ohjausyksiköstä, katso alla ja B kuvassa 5. Liitin 24 (Vin+) Liittimet 58 tai 60 (G) Liitin 23 (GND) Liittimet 59 tai 61 (G0) Kytke GOLDen GATE tiedonsiirtoyksikkö GOLDkoneeseen (A kuvassa 5). Käytä 3napaista kaapelia. Liitin 1 (A) Liitin 27 (A) Liitin 2 (B) Liitin 28 (B) Liitin 3 (ei käytössä) Liitin 4 (GND) Liitin 29 (GND) DILkytkimen pitää olla asennossa ON (katso kuva 1, kohta 5). Kytke Lonworksverkko tiedonsiirtoyksikköön, NET A (liitin Käynnistä tiedonsiirtoyksikön ja koneen välinen tiedonsiirto tekemällä seuraavat asetukset. Mene käsipäätteen valikkoon ASETUKSET/ASENNUS/TIEDONSIIRTO/EIA485 ja PROTOKOLLA/ASETUKSET, katso myös GOLD käyttö ja huoltoohje. Valitse asetus LONWORKS/TREND kohdassa EIA485/PRO TOKOLLA. Tarkasta, että seuraavat asetukset on tehty kohdassa EIA 485/ASETUKSET. Osoite = 1. Nopeus = Pariteetti = Ei mitään. Pysäytysbitit = 1. Kuva 5 A B 4 Oikeus muutoksiin pidätetään.

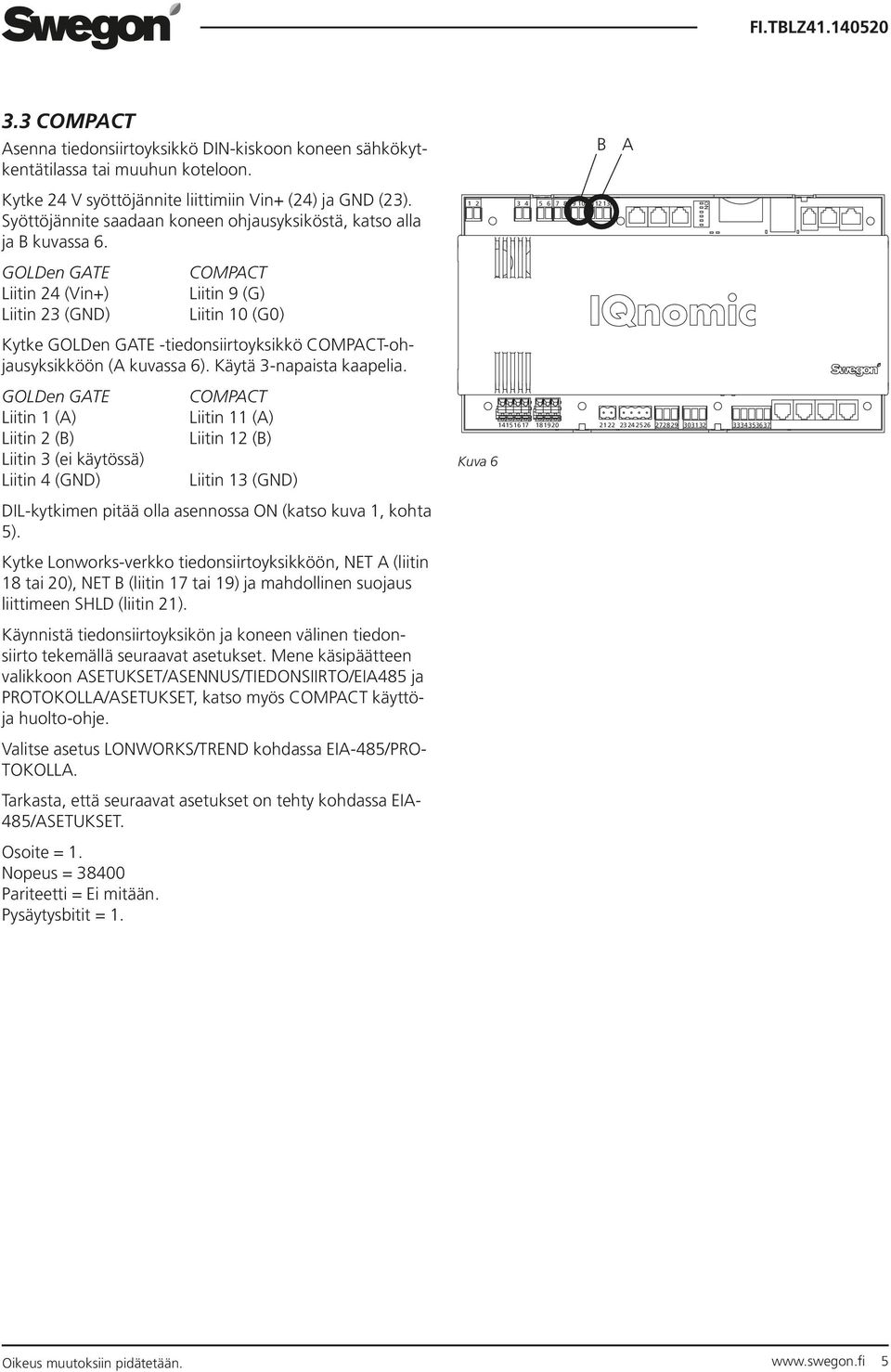

5 3.3 COMPACT Asenna tiedonsiirtoyksikkö DINkiskoon koneen sähkökytkentätilassa tai muuhun koteloon. Syöttöjännite saadaan koneen ohjausyksiköstä, katso alla ja B kuvassa 6. GOLDen GATE COMPACT Liitin 24 (Vin+) Liitin 9 (G) Liitin 23 (GND) Liitin 10 (G0) Kytke GOLDen GATE tiedonsiirtoyksikkö COMPACTohjausyksikköön (A kuvassa 6). Käytä 3napaista kaapelia. GOLDen GATE COMPACT Liitin 1 (A) Liitin 11 (A) Liitin 2 (B) Liitin 12 (B) Liitin 3 (ei käytössä) Liitin 4 (GND) Liitin 13 (GND) DILkytkimen pitää olla asennossa ON (katso kuva 1, kohta 5). Kytke Lonworksverkko tiedonsiirtoyksikköön, NET A (liitin Käynnistä tiedonsiirtoyksikön ja koneen välinen tiedonsiirto tekemällä seuraavat asetukset. Mene käsipäätteen valikkoon ASETUKSET/ASENNUS/TIEDONSIIRTO/EIA485 ja PROTOKOLLA/ASETUKSET, katso myös COMPACT käyttöja huoltoohje. Valitse asetus LONWORKS/TREND kohdassa EIA485/PRO TOKOLLA. Tarkasta, että seuraavat asetukset on tehty kohdassa EIA 485/ASETUKSET. Osoite = 1. Nopeus = Pariteetti = Ei mitään. Pysäytysbitit = Kuva 6 B A ON Oikeus muutoksiin pidätetään. 5

6 3.4 GOLD, versio B Asenna tiedonsiirtoyksikkö DINkiskoon koneen sähkökytkentätilan läheisyyteen. Syöttöjännite saadaan koneen ohjausyksiköstä, katso alla. Liitin 24 (Vin+) Liitin 104 (G) Liitin 23 (GND) Liitin 103 (G0) Kytke GOLDen GATE tiedonsiirtoyksikkö (kohta 2 kuvassa 1) GOLDohjausyksikköön (LONliitäntä kuvassa 7). Käytä mukana toimitettua datakaapelia. GOLDkoneen ohjausyksikön DILkytkimen 4 pitää olla asennossa ON ja DILkytkimen 4 asennossa OFF (katso kuva 7). Kytke Lonworksverkko tiedonsiirtoyksikköön, NET A (liitin LONliitäntä Kuva 7 Ohjausyksikkö DILkytkin 6 Oikeus muutoksiin pidätetään.

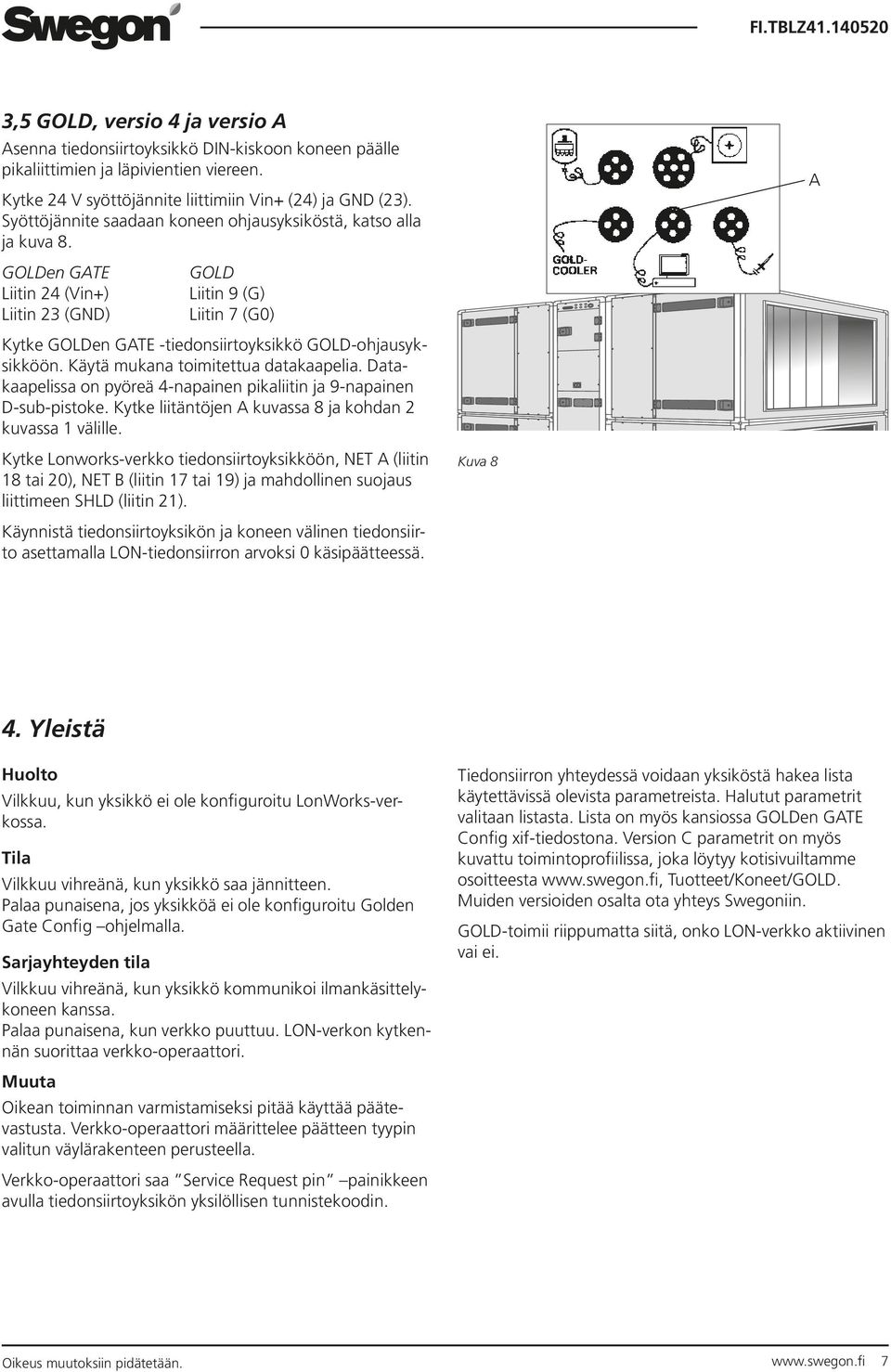

7 3,5 GOLD, versio 4 ja versio A Asenna tiedonsiirtoyksikkö DINkiskoon koneen päälle pikaliittimien ja läpivientien viereen. Syöttöjännite saadaan koneen ohjausyksiköstä, katso alla ja kuva 8. Liitin 24 (Vin+) Liitin 9 (G) Liitin 23 (GND) Liitin 7 (G0) Kytke GOLDen GATE tiedonsiirtoyksikkö GOLDohjausyksikköön. Käytä mukana toimitettua datakaapelia. Datakaapelissa on pyöreä 4napainen pikaliitin ja 9napainen Dsubpistoke. Kytke liitäntöjen A kuvassa 8 ja kohdan 2 kuvassa 1 välille. Kytke Lonworksverkko tiedonsiirtoyksikköön, NET A (liitin Käynnistä tiedonsiirtoyksikön ja koneen välinen tiedonsiirto asettamalla LONtiedonsiirron arvoksi 0 käsipäätteessä. Kuva 8 A 4. Yleistä Huolto Vilkkuu, kun yksikkö ei ole konfiguroitu LonWorksverkossa. Tila Vilkkuu vihreänä, kun yksikkö saa jännitteen. Palaa punaisena, jos yksikköä ei ole konfiguroitu Golden Gate Config ohjelmalla. Sarjayhteyden tila Vilkkuu vihreänä, kun yksikkö kommunikoi ilmankäsittelykoneen kanssa. Palaa punaisena, kun verkko puuttuu. LONverkon kytkennän suorittaa verkkooperaattori. Muuta Oikean toiminnan varmistamiseksi pitää käyttää päätevastusta. Verkkooperaattori määrittelee päätteen tyypin valitun väylärakenteen perusteella. Verkkooperaattori saa Service Request pin painikkeen avulla tiedonsiirtoyksikön yksilöllisen tunnistekoodin. Tiedonsiirron yhteydessä voidaan yksiköstä hakea lista käytettävissä olevista parametreista. Halutut parametrit valitaan listasta. Lista on myös kansiossa GOLDen GATE Config xiftiedostona. Version C parametrit on myös kuvattu toimintoprofiilissa, joka löytyy kotisivuiltamme osoitteesta Tuotteet/Koneet/GOLD. Muiden versioiden osalta ota yhteys Swegoniin. GOLDtoimii riippumatta siitä, onko LONverkko aktiivinen vai ei. Oikeus muutoksiin pidätetään. 7
