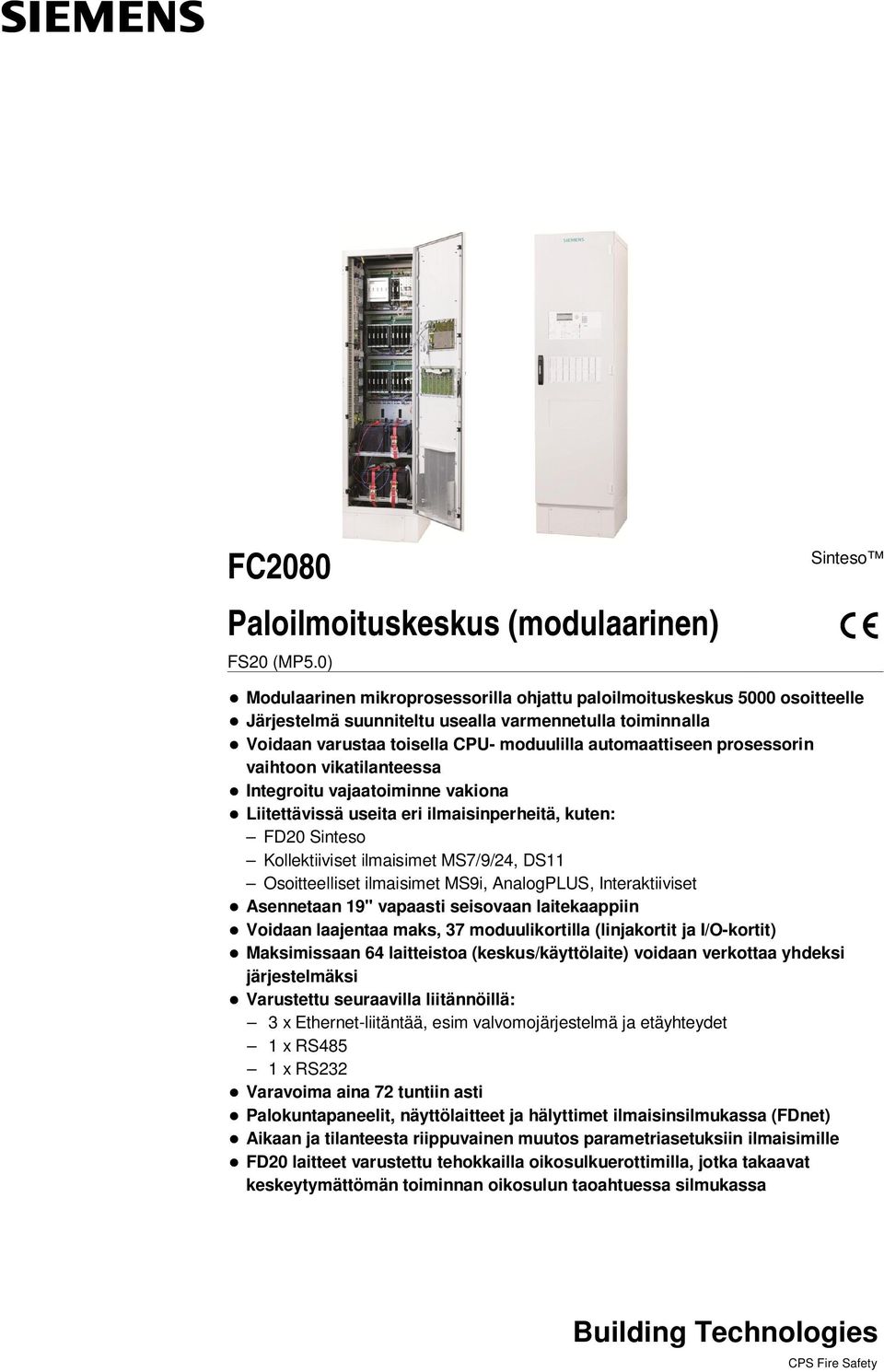

1 FC2080 Paloilmoituskeskus (modulaarinen) FS20 (MP5.0) Sinteso Modulaarinen mikroprosessorilla ohjattu paloilmoituskeskus 5000 osoitteelle Järjestelmä suunniteltu usealla varmennetulla toiminnalla Voidaan varustaa toisella CPU- moduulilla automaattiseen prosessorin vaihtoon vikatilanteessa Integroitu vajaatoiminne vakiona Liitettävissä useita eri ilmaisinperheitä, kuten: FD20 Sinteso Kollektiiviset ilmaisimet MS7/9/24, DS11 Osoitteelliset ilmaisimet MS9i, AnalogPLUS, Interaktiiviset Asennetaan 19" vapaasti seisovaan laitekaappiin Voidaan laajentaa maks, 37 moduulikortilla (linjakortit ja I/O-kortit) Maksimissaan 64 laitteistoa (keskus/käyttölaite) voidaan verkottaa yhdeksi järjestelmäksi Varustettu seuraavilla liitännöillä: 3 x Ethernet-liitäntää, esim valvomojärjestelmä ja etäyhteydet 1 x RS485 1 x RS232 Varavoima aina 72 tuntiin asti Palokuntapaneelit, näyttölaitteet ja hälyttimet ilmaisinsilmukassa (FDnet) Aikaan ja tilanteesta riippuvainen muutos parametriasetuksiin ilmaisimille FD20 laitteet varustettu tehokkailla oikosulkuerottimilla, jotka takaavat keskeytymättömän toiminnan oikosulun taoahtuessa silmukassa

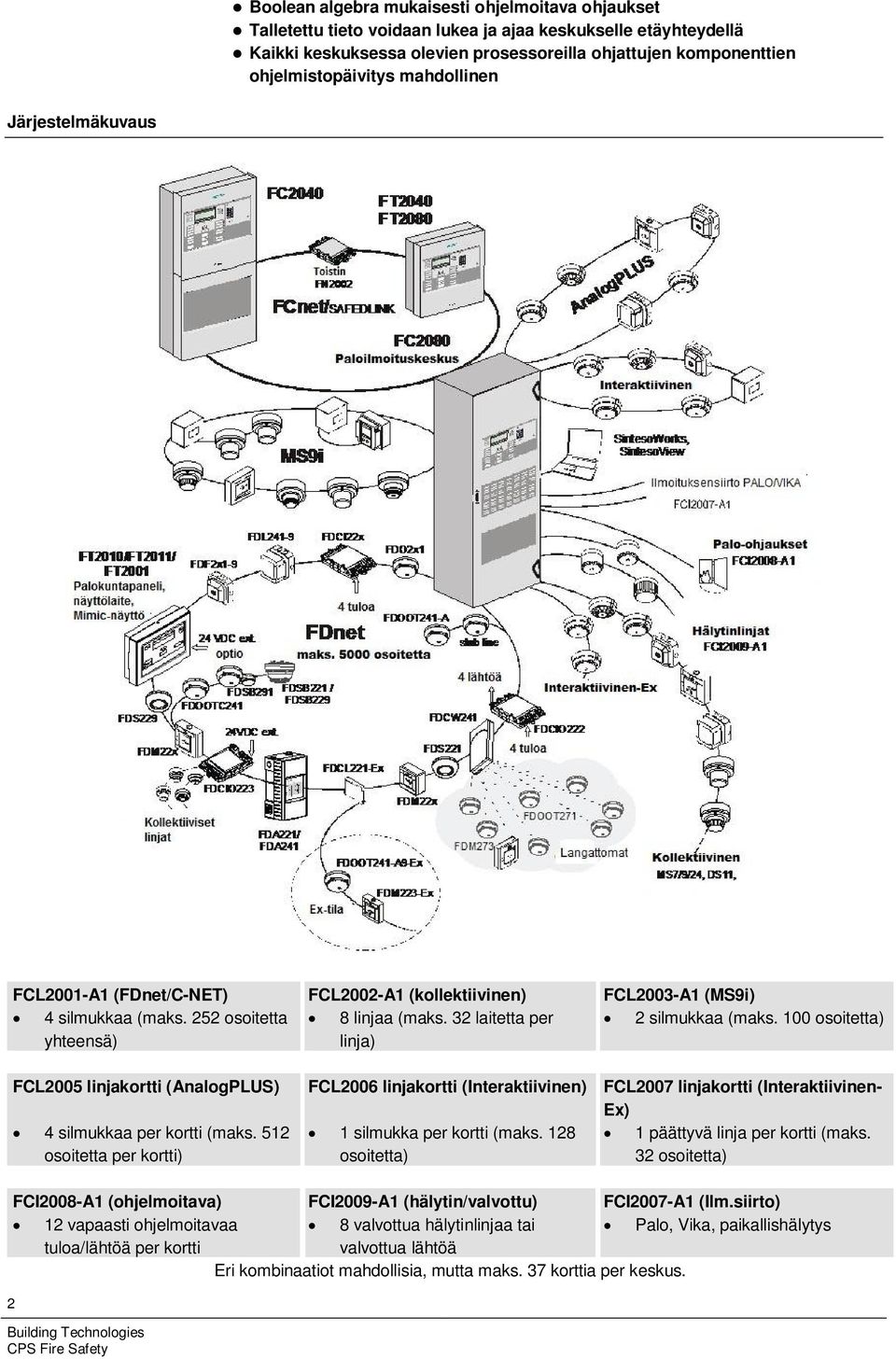

2 Boolean algebra mukaisesti ohjelmoitava ohjaukset Talletettu tieto voidaan lukea ja ajaa keskukselle etäyhteydellä Kaikki keskuksessa olevien prosessoreilla ohjattujen komponenttien ohjelmistopäivitys mahdollinen Järjestelmäkuvaus FCL2001-A1 (FDnet/C-NET) FCL2002-A1 (kollektiivinen) FCL2003-A1 (MS9i) 4 silmukkaa (maks. 252 osoitetta yhteensä) 8 linjaa (maks. 32 laitetta per linja) 2 silmukkaa (maks. 100 osoitetta) FCL2005 linjakortti (AnalogPLUS) 4 silmukkaa per kortti (maks. 512 osoitetta per kortti) FCL2006 linjakortti (Interaktiivinen) FCL2007 linjakortti (Interaktiivinen- Ex) 1 silmukka per kortti (maks päättyvä linja per kortti (maks. osoitetta) 32 osoitetta) FCI2008-A1 (ohjelmoitava) FCI2009-A1 (hälytin/valvottu) FCI2007-A1 (Ilm.siirto) 12 vapaasti ohjelmoitavaa 8 valvottua hälytinlinjaa tai Palo, Vika, paikallishälytys tuloa/lähtöä per kortti valvottua lähtöä Eri kombinaatiot mahdollisia, mutta maks. 37 korttia per keskus. 2

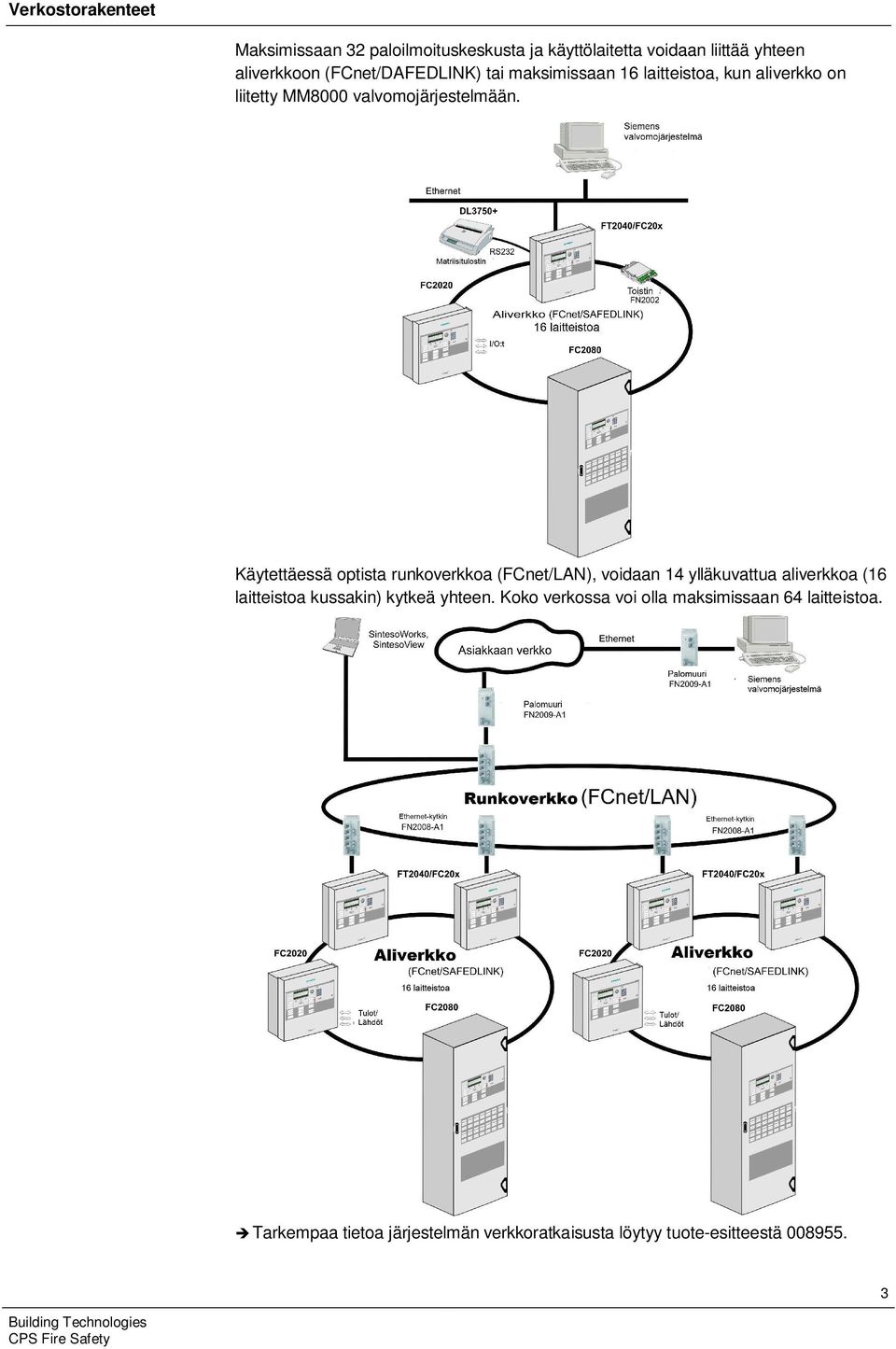

3 Verkostorakenteet Maksimissaan 32 paloilmoituskeskusta ja käyttölaitetta voidaan liittää yhteen aliverkkoon (FCnet/DAFEDLINK) tai maksimissaan 16 laitteistoa, kun aliverkko on liitetty MM8000 valvomojärjestelmään. Käytettäessä optista runkoverkkoa (FCnet/LAN), voidaan 14 ylläkuvattua aliverkkoa (16 laitteistoa kussakin) kytkeä yhteen. Koko verkossa voi olla maksimissaan 64 laitteistoa. Tarkempaa tietoa järjestelmän verkkoratkaisusta löytyy tuote-esitteestä

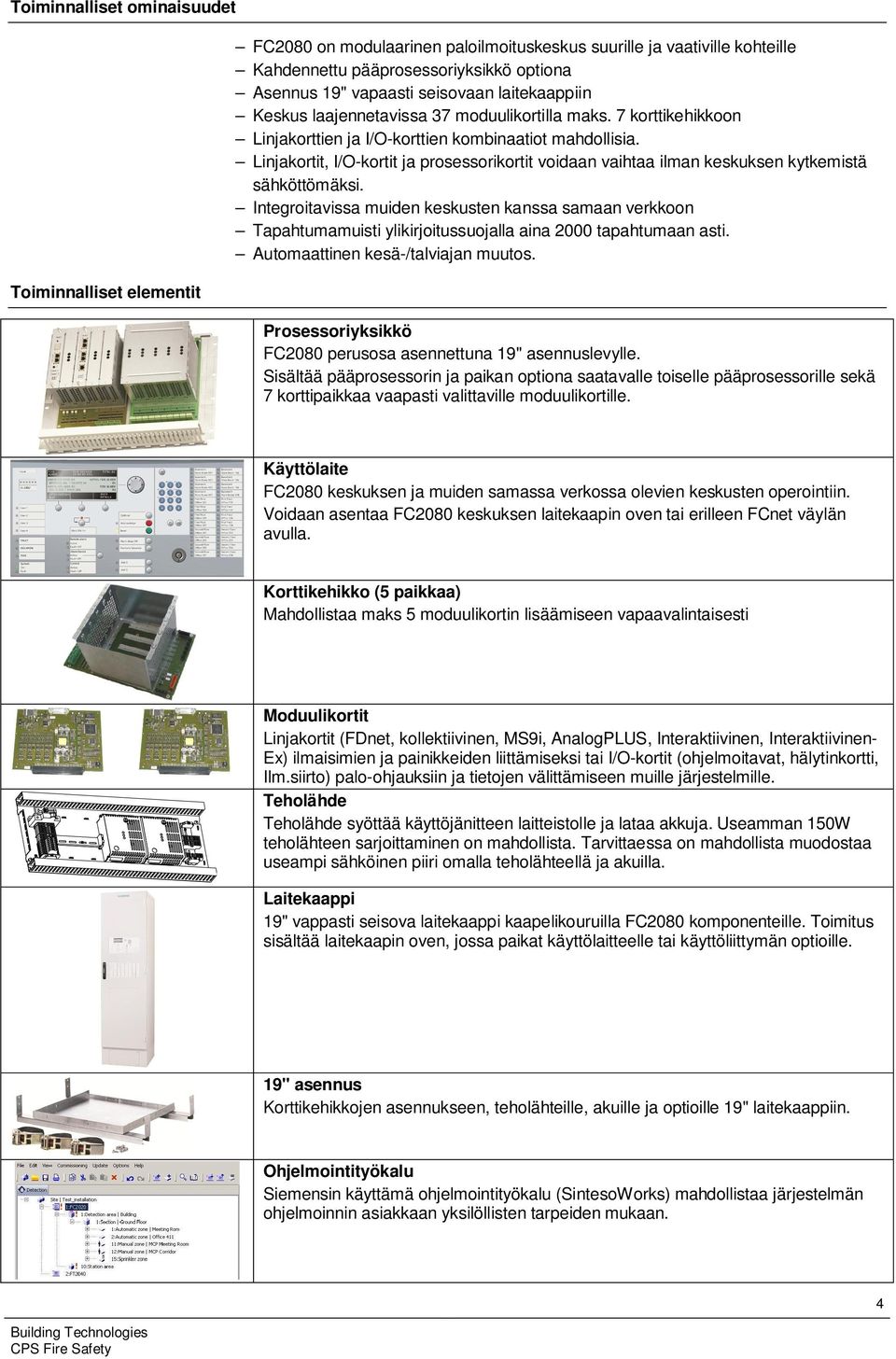

4 Toiminnalliset ominaisuudet Toiminnalliset elementit FC2080 on modulaarinen paloilmoituskeskus suurille ja vaativille kohteille Kahdennettu pääprosessoriyksikkö optiona Asennus 19" vapaasti seisovaan laitekaappiin Keskus laajennetavissa 37 moduulikortilla maks. 7 korttikehikkoon Linjakorttien ja I/O-korttien kombinaatiot mahdollisia. Linjakortit, I/O-kortit ja prosessorikortit voidaan vaihtaa ilman keskuksen kytkemistä sähköttömäksi. Integroitavissa muiden keskusten kanssa samaan verkkoon Tapahtumamuisti ylikirjoitussuojalla aina 2000 tapahtumaan asti. Automaattinen kesä-/talviajan muutos. Prosessoriyksikkö FC2080 perusosa asennettuna 19" asennuslevylle. Sisältää pääprosessorin ja paikan optiona saatavalle toiselle pääprosessorille sekä 7 korttipaikkaa vaapasti valittaville moduulikortille. Käyttölaite FC2080 keskuksen ja muiden samassa verkossa olevien keskusten operointiin. Voidaan asentaa FC2080 keskuksen laitekaapin oven tai erilleen FCnet väylän avulla. Korttikehikko (5 paikkaa) Mahdollistaa maks 5 moduulikortin lisäämiseen vapaavalintaisesti Moduulikortit Linjakortit (FDnet, kollektiivinen, MS9i, AnalogPLUS, Interaktiivinen, Interaktiivinen- Ex) ilmaisimien ja painikkeiden liittämiseksi tai I/O-kortit (ohjelmoitavat, hälytinkortti, Ilm.siirto) palo-ohjauksiin ja tietojen välittämiseen muille järjestelmille. Teholähde Teholähde syöttää käyttöjänitteen laitteistolle ja lataa akkuja. Useamman 150W teholähteen sarjoittaminen on mahdollista. Tarvittaessa on mahdollista muodostaa useampi sähköinen piiri omalla teholähteellä ja akuilla. Laitekaappi 19" vappasti seisova laitekaappi kaapelikouruilla FC2080 komponenteille. Toimitus sisältää laitekaapin oven, jossa paikat käyttölaitteelle tai käyttöliittymän optioille. 19" asennus Korttikehikkojen asennukseen, teholähteille, akuille ja optioille 19" laitekaappiin. Ohjelmointityökalu Siemensin käyttämä ohjelmointityökalu (SintesoWorks) mahdollistaa järjestelmän ohjelmoinnin asiakkaan yksilöllisten tarpeiden mukaan. 4

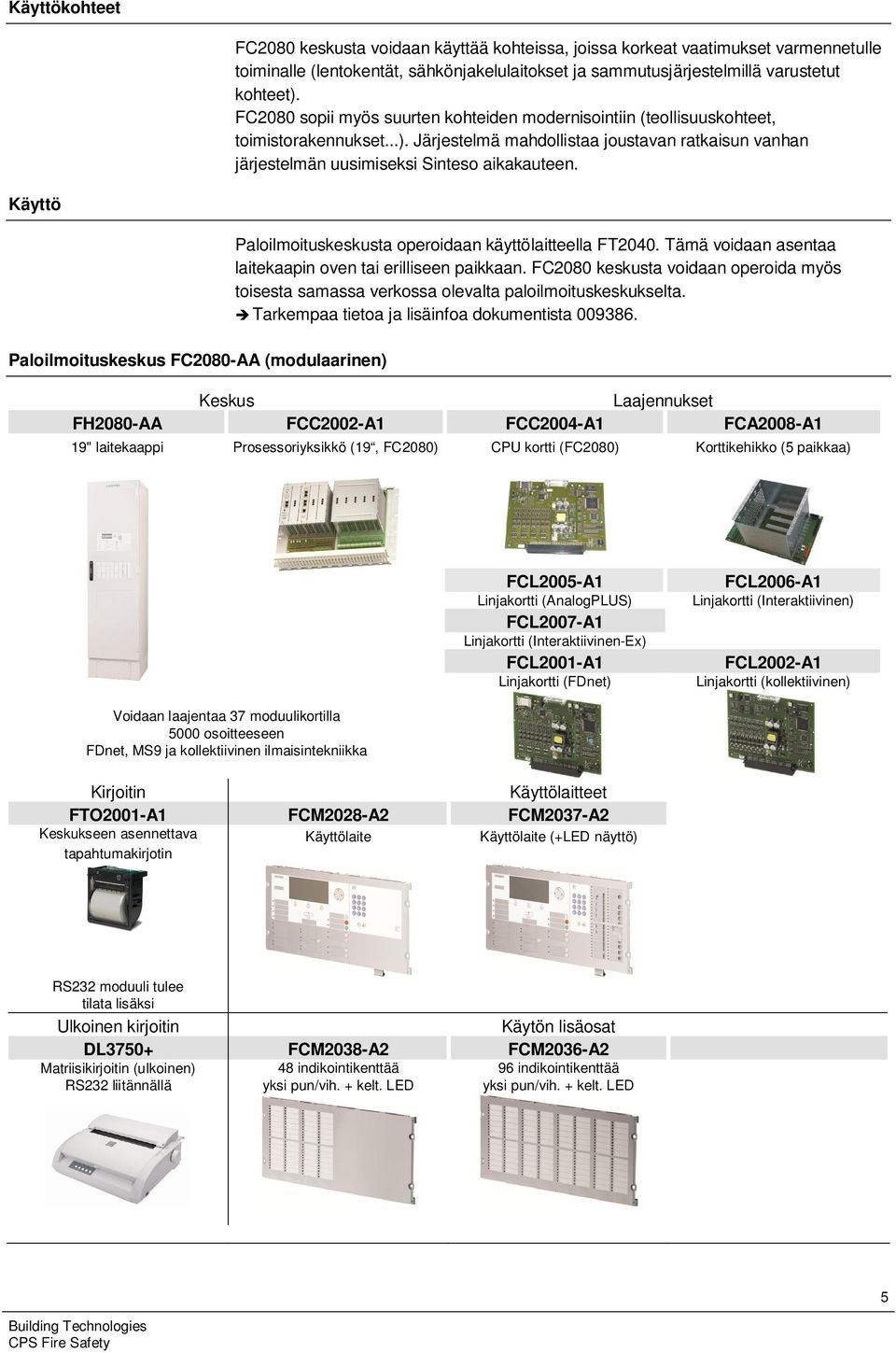

5 Käyttökohteet FC2080 keskusta voidaan käyttää kohteissa, joissa korkeat vaatimukset varmennetulle toiminalle (lentokentät, sähkönjakelulaitokset ja sammutusjärjestelmillä varustetut kohteet). FC2080 sopii myös suurten kohteiden modernisointiin (teollisuuskohteet, toimistorakennukset...). Järjestelmä mahdollistaa joustavan ratkaisun vanhan järjestelmän uusimiseksi Sinteso aikakauteen. Käyttö Paloilmoituskeskusta operoidaan käyttölaitteella FT2040. Tämä voidaan asentaa laitekaapin oven tai erilliseen paikkaan. FC2080 keskusta voidaan operoida myös toisesta samassa verkossa olevalta paloilmoituskeskukselta. Tarkempaa tietoa ja lisäinfoa dokumentista Paloilmoituskeskus FC2080-AA (modulaarinen) Keskus Laajennukset FH2080-AA FCC2002-A1 FCC2004-A1 FCA2008-A1 19" laitekaappi Prosessoriyksikkö (19, FC2080) CPU kortti (FC2080) Korttikehikko (5 paikkaa) FCL2005-A1 Linjakortti (AnalogPLUS) FCL2007-A1 Linjakortti (Interaktiivinen-Ex) FCL2001-A1 Linjakortti (FDnet) FCL2006-A1 Linjakortti (Interaktiivinen) FCL2002-A1 Linjakortti (kollektiivinen) Voidaan laajentaa 37 moduulikortilla 5000 osoitteeseen FDnet, MS9 ja kollektiivinen ilmaisintekniikka Kirjoitin Käyttölaitteet FTO2001-A1 FCM2028-A2 FCM2037-A2 Keskukseen asennettava Käyttölaite Käyttölaite (+LED näyttö) tapahtumakirjotin RS232 moduuli tulee tilata lisäksi Ulkoinen kirjoitin Käytön lisäosat DL3750+ FCM2038-A2 FCM2036-A2 Matriisikirjoitin (ulkoinen) 48 indikointikenttää 96 indikointikenttää RS232 liitännällä yksi pun/vih. + kelt. LED yksi pun/vih. + kelt. LED 5

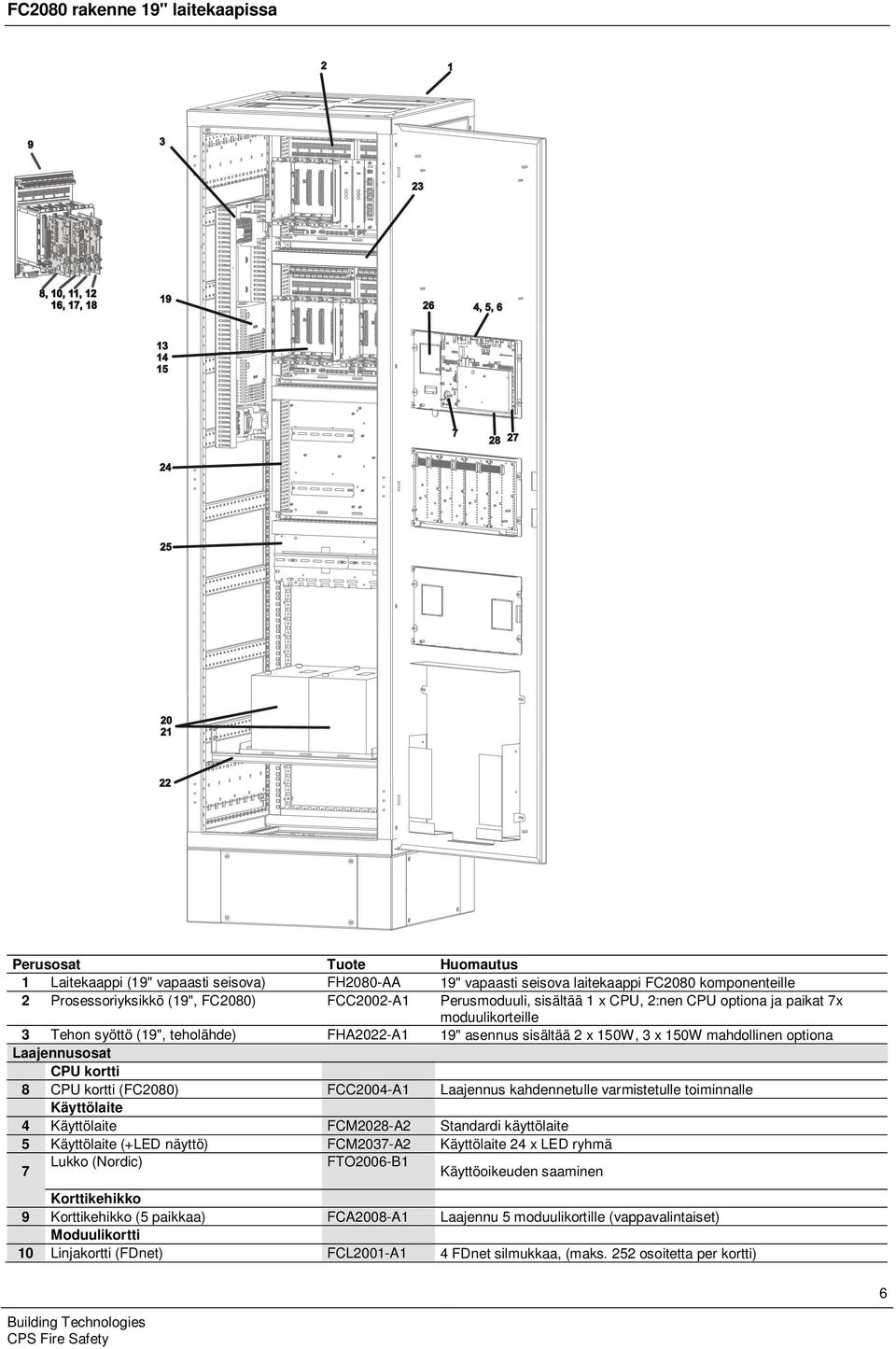

6 FC2080 rakenne 19" laitekaapissa Perusosat Tuote Huomautus 1 Laitekaappi (19" vapaasti seisova) FH2080-AA 19" vapaasti seisova laitekaappi FC2080 komponenteille 2 Prosessoriyksikkö (19", FC2080) FCC2002-A1 Perusmoduuli, sisältää 1 x CPU, 2:nen CPU optiona ja paikat 7x moduulikorteille 3 Tehon syöttö (19", teholähde) FHA2022-A1 19" asennus sisältää 2 x 150W, 3 x 150W mahdollinen optiona Laajennusosat CPU kortti 8 CPU kortti (FC2080) FCC2004-A1 Laajennus kahdennetulle varmistetulle toiminnalle Käyttölaite 4 Käyttölaite FCM2028-A2 Standardi käyttölaite 5 Käyttölaite (+LED näyttö) FCM2037-A2 Käyttölaite 24 x LED ryhmä 7 Lukko (Nordic) FTO2006-B1 Käyttöoikeuden saaminen Korttikehikko 9 Korttikehikko (5 paikkaa) FCA2008-A1 Laajennu 5 moduulikortille (vappavalintaiset) Moduulikortti 10 Linjakortti (FDnet) FCL2001-A1 4 FDnet silmukkaa, (maks. 252 osoitetta per kortti) 6

7 11 Linjakortti (kollektiivinen) FCL2002-A1 8 kollektiivista linjaa MS7/9/24, DS11 12 Linjakortti (MS9i) FCL2003-A1 2 osoitteellista MS9i linjaa (maks. 100 osoitetta) 13 I/O kortti (Ilm.siirto) FCI2007-A1 Palo- ja vikatiedon välittämiseen 14 I/O kortti (ohjelmoitava) FCI2008-A1 12 ohjelmoitavaa tuloa/lähtöä 15 I/O kortti (hälytin/valvottu) FCI2009-A1 8 hälytinlinjaa 16 Linjakortti (AnalogPLUS) FCL2005-A1 4 osoitteellista AnalogPLUS silmukkaa 17 Linjakortti (Interaktiivinen) FCL2006-A1 1 osoitteellinen Interaktiivinen silmukka 18 Linjakortti (Interaktiivinen-Ex) FCL2007-A1 1 osoitteellinen Interaktiivinen-Ex linja Teholähteet 19 Teholähdesetti (150 W, B) FP2005-A1 Tehontarpeen täydentämiseen 20 Akku (12 V, 65 Ah, VDS) FA2008-A1 Varavoima 21 Akku (12 V, 100 Ah, VDS) FA2009-A1 Varavoima 19" asennus 22 Akkuhylly (19") FHA2021-A1 Akkuhylly 19" laitekaappiin 23 Asennuslevy (19", korttikehikko) FHA2023-A1 Korttikehikon asennus 19" laitekaappiin 24 Asennuslevy (19", optiot) FHA2024-A1 Optioiden aseenukseen (esim. FDCIOxxx, rele) 19" laitekaappiin Muut 26 Tapahtumatulostin (sisäinen) FTO2001-A1 Tapahtumien tulostus 27 Tapahtumakirjoitin (ulkoinen) DL3750+ Tapahtumien tulostus 28 Lisenssiavain Sx FCA20xx Toimintojen avaamiseksi ulkopuolisille Tekniset tiedot Verkkojännite AC 230 V Teholähde >150 W Käyttöjännite DC V Käyttövirta (per sähköinen piiri) > 3 A Akkukapasiteetti (per sähköinen piiri) 2 x 12 V, maks. 100 Ah Akkujen valvonta / verkkojännitteen valvonta kyllä / kyllä Kytkettävät ilmaisinperheet Sinteso, MS7/9/24, MS9i, DS11 FDnet osoitteiden määrä maks Linjojen/silmukoiden määrä (maks. konfigurointi) FDnet (4 per linjakortti) maks. 120 Kollektiivinen (8 per linjakortti) MS9i (2 per linjakortti) Interaktiivinen (1 per linjakortti) Interaktiivinen-Ex (1 per linjakortti) AnalogPLUS (4 per linjakortti) maks. 240 maks. 60 maks. 30 maks. 30 maks.120 I/O-kortit I/O:t (ohjelmoitavat) I/O:t (hälytinlinjat) I/O:t (ilm.siirto) Palo (valvottu ja rele) Vika (valvottu ja rele) Paikallinen hälytys 12 (per FCI2008-A1) 8 (per FCI2009-A1) (per FCI2007-A1) (per FCI2007-A1) 1 (per FCI2007-A1) (integroitu) Sarjaliitännät RS232, RS485 Ethernet liitännät 3 Paikat verkkomoduuleille SafeDlink (CPU ja COM kortissa) Paikat linja tai I/O-korteille maks. 37 Käyttölämpötila C Varastointilämpötila C 1 per FCC2004-A1 (Pää) 1 per FCC2005-A1 (Vajaatoiminta) Kosteus (ei kondensiota) 95 % rel. Mitat (L x K x S) Vapaasti seisova laitekaappi ( sis. sokkelin) 600 x 2200 x 600 mm Väri harmaa, ~RAL 7035 Suojaluokitus (IEC 60529) IP30 Standardit EN54-2, EN54-4, VDS 2095 Hyväksynnät G

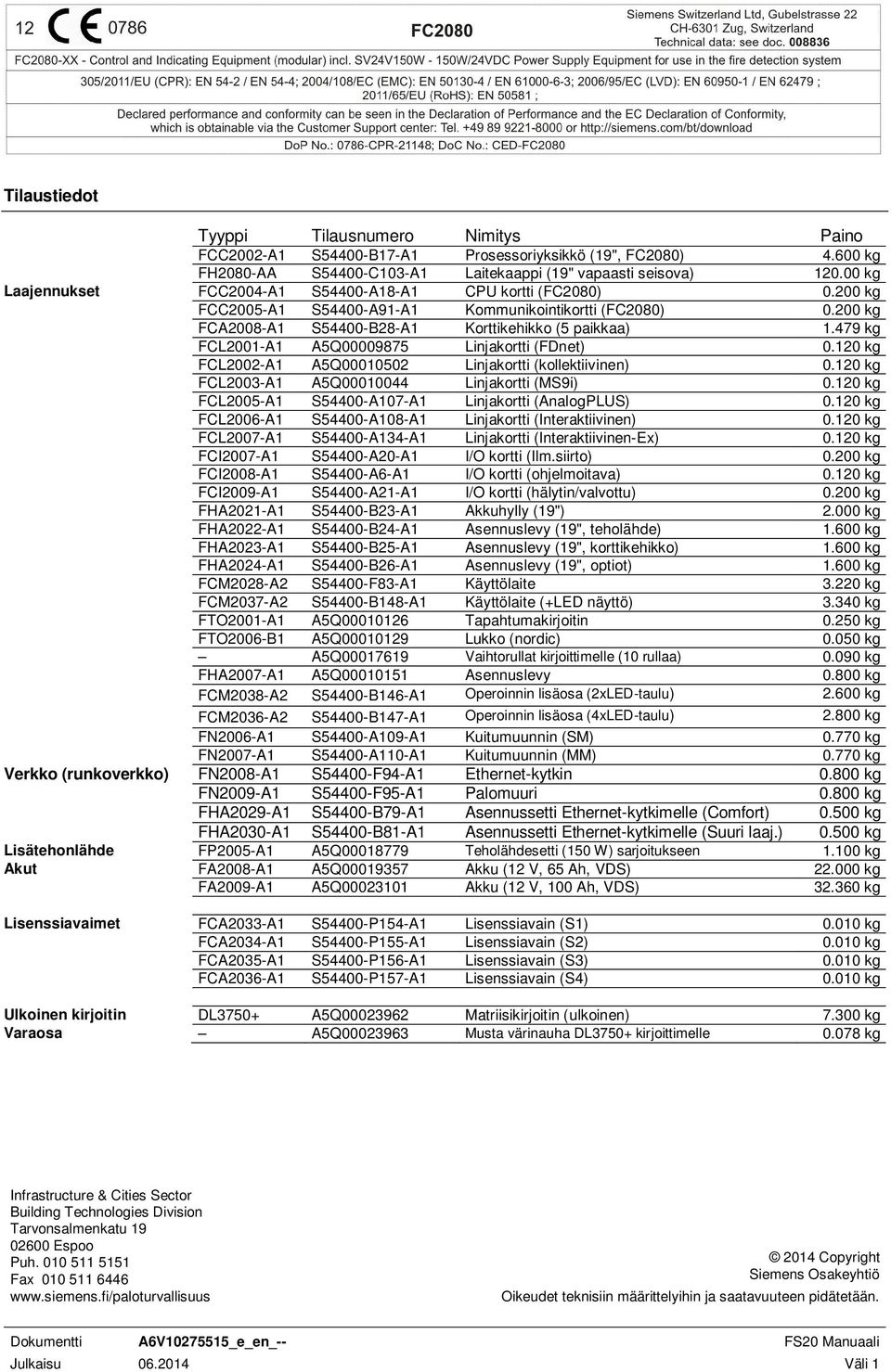

8 Tilaustiedot Tyyppi Tilausnumero Nimitys Paino FCC2002-A1 S54400-B17-A1 Prosessoriyksikkö (19", FC2080) kg FH2080-AA S54400-C103-A1 Laitekaappi (19" vapaasti seisova) kg Laajennukset FCC2004-A1 S54400-A18-A1 CPU kortti (FC2080) kg FCC2005-A1 S54400-A91-A1 Kommunikointikortti (FC2080) kg FCA2008-A1 S54400-B28-A1 Korttikehikko (5 paikkaa) kg FCL2001-A1 A5Q Linjakortti (FDnet) kg FCL2002-A1 A5Q Linjakortti (kollektiivinen) kg FCL2003-A1 A5Q Linjakortti (MS9i) kg FCL2005-A1 S54400-A107-A1 Linjakortti (AnalogPLUS) kg FCL2006-A1 S54400-A108-A1 Linjakortti (Interaktiivinen) kg FCL2007-A1 S54400-A134-A1 Linjakortti (Interaktiivinen-Ex) kg FCI2007-A1 S54400-A20-A1 I/O kortti (Ilm.siirto) kg FCI2008-A1 S54400-A6-A1 I/O kortti (ohjelmoitava) kg FCI2009-A1 S54400-A21-A1 I/O kortti (hälytin/valvottu) kg FHA2021-A1 S54400-B23-A1 Akkuhylly (19") kg FHA2022-A1 S54400-B24-A1 Asennuslevy (19", teholähde) kg FHA2023-A1 S54400-B25-A1 Asennuslevy (19", korttikehikko) kg FHA2024-A1 S54400-B26-A1 Asennuslevy (19", optiot) kg FCM2028-A2 S54400-F83-A1 Käyttölaite kg FCM2037-A2 S54400-B148-A1 Käyttölaite (+LED näyttö) kg FTO2001-A1 A5Q Tapahtumakirjoitin kg FTO2006-B1 A5Q Lukko (nordic) kg A5Q Vaihtorullat kirjoittimelle (10 rullaa) kg FHA2007-A1 A5Q Asennuslevy kg FCM2038-A2 S54400-B146-A1 Operoinnin lisäosa (2xLED-taulu) kg FCM2036-A2 S54400-B147-A1 Operoinnin lisäosa (4xLED-taulu) kg FN2006-A1 S54400-A109-A1 Kuitumuunnin (SM) kg FN2007-A1 S54400-A110-A1 Kuitumuunnin (MM) kg Verkko (runkoverkko) FN2008-A1 S54400-F94-A1 Ethernet-kytkin kg FN2009-A1 S54400-F95-A1 Palomuuri kg FHA2029-A1 S54400-B79-A1 Asennussetti Ethernet-kytkimelle (Comfort) kg FHA2030-A1 S54400-B81-A1 Asennussetti Ethernet-kytkimelle (Suuri laaj.) kg Lisätehonlähde FP2005-A1 A5Q Teholähdesetti (150 W) sarjoitukseen kg Akut FA2008-A1 A5Q Akku (12 V, 65 Ah, VDS) kg FA2009-A1 A5Q Akku (12 V, 100 Ah, VDS) kg Lisenssiavaimet FCA2033-A1 S54400-P154-A1 Lisenssiavain (S1) kg FCA2034-A1 S54400-P155-A1 Lisenssiavain (S2) kg FCA2035-A1 S54400-P156-A1 Lisenssiavain (S3) kg FCA2036-A1 S54400-P157-A1 Lisenssiavain (S4) kg Ulkoinen kirjoitin DL3750+ A5Q Matriisikirjoitin (ulkoinen) kg Varaosa A5Q Musta värinauha DL3750+ kirjoittimelle kg Infrastructure & Cities Sector Division Tarvonsalmenkatu Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet teknisiin määrittelyihin ja saatavuuteen pidätetään. Dokumentti A6V _e_en_-- FS20 Manuaali Julkaisu Väli 1
