1 FC2020 Paloilmoituskeskus FS20 (MP5.0) Sinteso Kompakti, esikasattu, mikroprosessorilla ohjattu paloilmoituskeskus 252 osoitteelle Paloilmoituskeskus voi olla yksittäinen tai verkotettu Yhteen verkkoon voidaan kytkeä 64 laitteistoa (keskuksia ja käyttölaitteita) Integroitu vajaatoiminne ominaisuus Varmennettu verkko vajaatoiminne ominaisuudella EN54 mukaan Nopea Ethernet-liitäntä heterogeeniseen verkkoon Integroitu käyttäjäystävällinen käyttölaite Optiona kirjoitin ja LED-taulut Paikka RS232 ja RS45 porteille Varavoima aina 72 tuntiin asti Kaikkien FDnet laitteiden automaattinen luku ja tunnistaminen (automaattinen konfigurointi) mahdollistavat välittömästi yksinkertaisen suojauksen ja käytön Käsittelee Sinteso TM ilmaisinsarjan signaaleja Aikaan ja tilanteesta riippuvainen muutos parametriasetuksiin ilmaisimille Palokuntapaneelit, näyttölaitteet ja hälyttimet ilmaisinsilmukassa (FDnet) Joustava ohjelmointi kattaviin sovelluksiin ja ohjauksiin Talletettu tieto voidaan lukea etäyhteydellä Ohjelmiston lataus kaikille prosessorilla ohjatuille keskusyksikön komponenteille

2 Yleiskuva järjestelmästä 2

3 Verkkorakenteet Maksimissaan 32 paloilmoituskeskusta ja käyttölaitetta voidaan liittää yhteen aliverkkoon (FCnet/DAFEDLINK) tai maksimissaan 6 laitteistoa, kun aliverkko on liitetty MM000 valvomojärjestelmään. Käytettäessä optista runkoverkkoa (FCnet/LAN), voidaan 4 ylläkuvattua aliverkkoa (6 laitteistoa kussakin) kytkeä yhteen. Koko verkossa voi olla maksimissaan 64 laitteistoa. Tarkempaa tietoa järjestelmän verkkoratkaisusta löytyy tuote-esitteestä

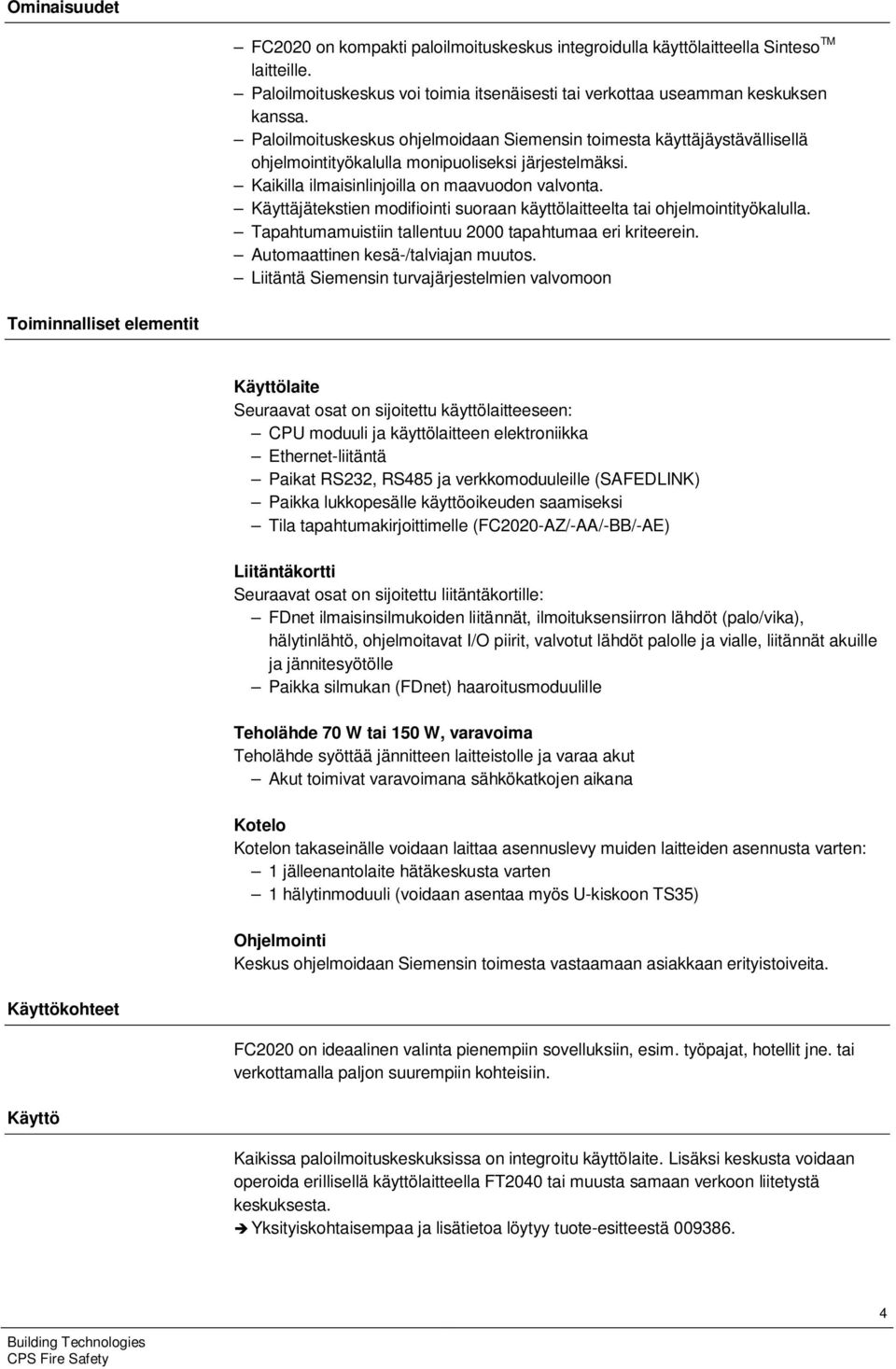

4 Ominaisuudet FC2020 on kompakti paloilmoituskeskus integroidulla käyttölaitteella Sinteso TM laitteille. Paloilmoituskeskus voi toimia itsenäisesti tai verkottaa useamman keskuksen kanssa. Paloilmoituskeskus ohjelmoidaan Siemensin toimesta käyttäjäystävällisellä ohjelmointityökalulla monipuoliseksi järjestelmäksi. Kaikilla ilmaisinlinjoilla on maavuodon valvonta. Käyttäjätekstien modifiointi suoraan käyttölaitteelta tai ohjelmointityökalulla. Tapahtumamuistiin tallentuu 2000 tapahtumaa eri kriteerein. Automaattinen kesä-/talviajan muutos. Liitäntä Siemensin turvajärjestelmien valvomoon Toiminnalliset elementit Käyttölaite Seuraavat osat on sijoitettu käyttölaitteeseen: CPU moduuli ja käyttölaitteen elektroniikka Ethernet-liitäntä Paikat RS232, RS45 ja verkkomoduuleille (SAFEDLINK) Paikka lukkopesälle käyttöoikeuden saamiseksi Tila tapahtumakirjoittimelle (FC2020-AZ/-AA/-BB/-AE) Liitäntäkortti Seuraavat osat on sijoitettu liitäntäkortille: FDnet ilmaisinsilmukoiden liitännät, ilmoituksensiirron lähdöt (palo/vika), hälytinlähtö, ohjelmoitavat I/O piirit, valvotut lähdöt palolle ja vialle, liitännät akuille ja jännitesyötölle Paikka silmukan (FDnet) haaroitusmoduulille Teholähde 70 W tai 50 W, varavoima Teholähde syöttää jännitteen laitteistolle ja varaa akut Akut toimivat varavoimana sähkökatkojen aikana Kotelo Kotelon takaseinälle voidaan laittaa asennuslevy muiden laitteiden asennusta varten: jälleenantolaite hätäkeskusta varten hälytinmoduuli (voidaan asentaa myös U-kiskoon TS35) Ohjelmointi Keskus ohjelmoidaan Siemensin toimesta vastaamaan asiakkaan erityistoiveita. Käyttökohteet FC2020 on ideaalinen valinta pienempiin sovelluksiin, esim. työpajat, hotellit jne. tai verkottamalla paljon suurempiin kohteisiin. Käyttö Kaikissa paloilmoituskeskuksissa on integroitu käyttölaite. Lisäksi keskusta voidaan operoida erillisellä käyttölaitteella FT2040 tai muusta samaan verkoon liitetystä keskuksesta. Yksityiskohtaisempaa ja lisätietoa löytyy tuote-esitteestä

5 Yleiskuva FC2020 paloilmoituskeskuksista Kotelo (Standard) Kotelo (Comfort) FC2020-AZ FC2020-AA FC2020-BB A3- paikantamiskaaviokotelo 2 silmukkaa Teholähde (70 W) Maks. akkukapasiteetti 2 Ah 2 silmukkaa 2 silmukkaa 2 silmukkaa Teholähde (70 W) Teholähde (50 W) Maks. akkukapasiteetti Ah Laajennusosat FTO200-A FH2003-A FH2005-A Tapahtumakirjoitin Kotelo (Comfort) Kotelo (Large) 430 x 796 x 60 mm 430 x 796 x 260 mm Voidaan asentaa FC2020-AZ FC2020-AA FC2020-BB RS232 moduuli tulee tilata Erikseen Tyhjät kotelot eri käyttötarkoituksiin FH2002-A FH2004-A Kotelo (Standard) Kotelo (Large extension) 430 x 39 x 60 mm 430 x 39 x 260 mm Tyhjät kotelot eri käyttötarkoituksiin Esim. lisäakuilla, Tila suurille akuille Käytön lisäosille tai 4 x FA2006-A (26 Ah) tai tapahtumakirjoittimelle 4 x FA2007-A (45 Ah) tai Tila akuille 2 x FA200-A (65 Ah) Esim. lisäakuille, käytön lisäosille Tila suurille akuille 2 x FA2003-A (7 Ah) tai 2 x FA2004-A (2 Ah) tai 2 x FA2005-A (7 Ah) tai 2 x FA2006-A (26 Ah) tai tapahtumakirjoittimelle Tila akuille 2 x FA2007-A (45 Ah) tai 2 x FA2003-A (7 Ah) tai 2 x FA200-A (65 Ah) 2 x FA2004-A (2 Ah) Käytön lisäosat Ulkoinen kirjotin FCM203-A2 FCM2036-A2 DL indikointikenttää 96 indikointikenttää Matriisikirjoitin (Ulkoinen) yksi pun/vih. + kelt. LED yksi pun/vih. + kelt. LED RS232 liitäntä Jälkiasennuksena Jälkiasennuksena RS232 moduuli tilattava erikseen 5

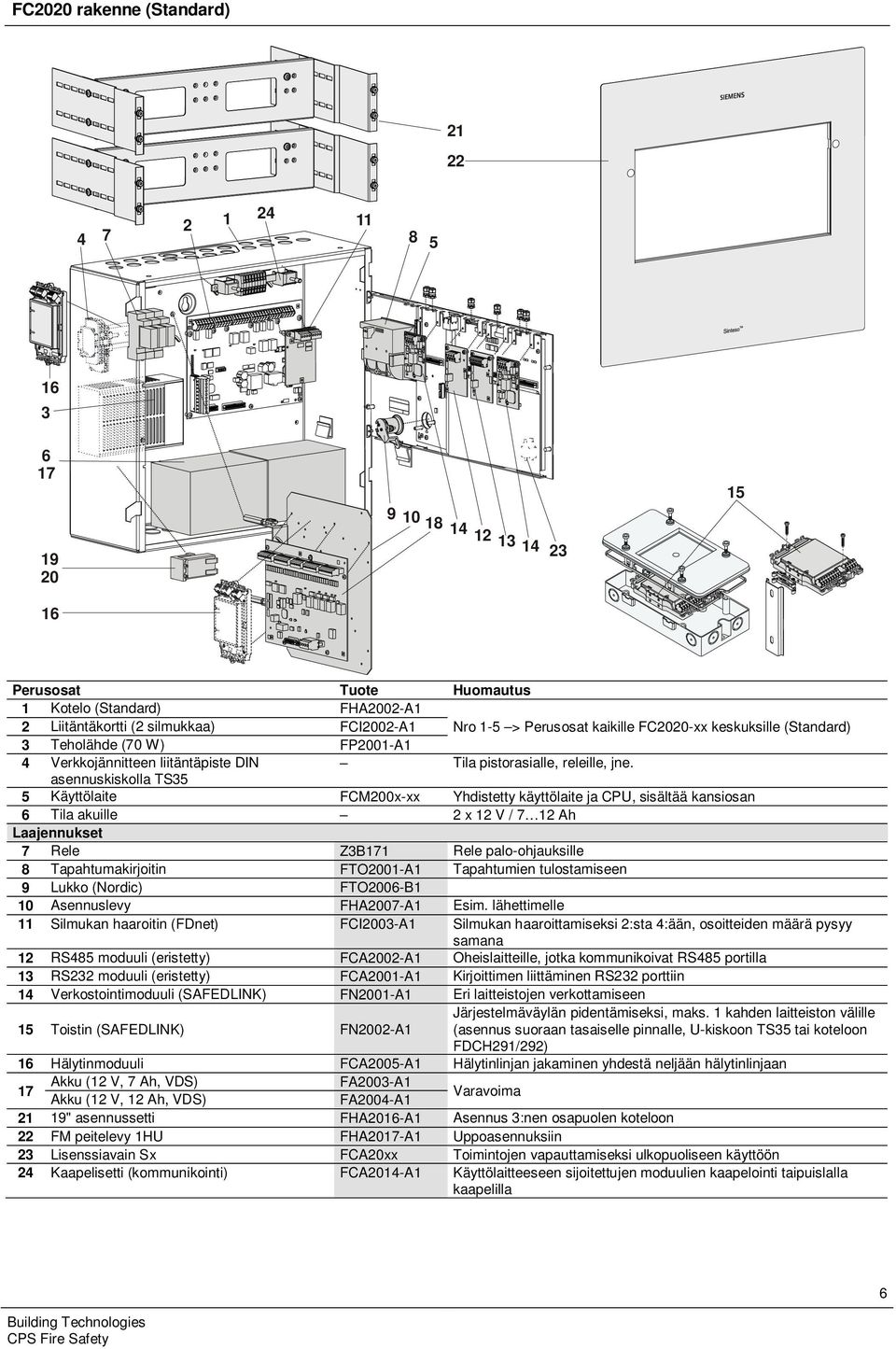

6 FC2020 rakenne (Standard) Perusosat Tuote Huomautus Kotelo (Standard) FHA2002-A 2 Liitäntäkortti (2 silmukkaa) FCI2002-A Nro -5 > Perusosat kaikille FC2020-xx keskuksille (Standard) 3 Teholähde (70 W) FP200-A 4 Verkkojännitteen liitäntäpiste DIN Tila pistorasialle, releille, jne. asennuskiskolla TS35 5 Käyttölaite FCM200x-xx Yhdistetty käyttölaite ja CPU, sisältää kansiosan 6 Tila akuille 2 x 2 V / 7 2 Ah Laajennukset 7 Rele Z3B7 Rele palo-ohjauksille Tapahtumakirjoitin FTO200-A Tapahtumien tulostamiseen 9 Lukko (Nordic) FTO2006-B 0 Asennuslevy FHA2007-A Esim. lähettimelle Silmukan haaroitin (FDnet) FCI2003-A Silmukan haaroittamiseksi 2:sta 4:ään, osoitteiden määrä pysyy samana 2 RS45 moduuli (eristetty) FCA2002-A Oheislaitteille, jotka kommunikoivat RS45 portilla 3 RS232 moduuli (eristetty) FCA200-A Kirjoittimen liittäminen RS232 porttiin 4 Verkostointimoduuli (SAFEDLINK) FN200-A Eri laitteistojen verkottamiseen 5 Toistin (SAFEDLINK) FN2002-A Järjestelmäväylän pidentämiseksi, maks. kahden laitteiston välille (asennus suoraan tasaiselle pinnalle, U-kiskoon TS35 tai koteloon FDCH29/292) 6 Hälytinmoduuli FCA2005-A Hälytinlinjan jakaminen yhdestä neljään hälytinlinjaan 7 Akku (2 V, 7 Ah, VDS) FA2003-A Akku (2 V, 2 Ah, VDS) FA2004-A Varavoima 2 9" asennussetti FHA206-A Asennus 3:nen osapuolen koteloon 22 FM peitelevy HU FHA207-A Uppoasennuksiin 23 Lisenssiavain Sx FCA20xx Toimintojen vapauttamiseksi ulkopuoliseen käyttöön 24 Kaapelisetti (kommunikointi) FCA204-A Käyttölaitteeseen sijoitettujen moduulien kaapelointi taipuislalla kaapelilla 6

7 FC2020 rakenne (Comfort) Perusosat Tuote Huomautus Kotelo (Comfort) FHA2003-A 2 Liitäntäkortti (2 silmukkaa) FCI2002-A Nro:t -5 > Perusosat kaikille FC2020-xx keskuksille (Comfort) 3 Teholähde (SV 24V-50 W) V24230-Z6-A2 4 Verkkojännitteen liitäntäpiste DIN Tila pistorasialle, releille, jne. asennuskiskolla TS35 5 Käyttölaite FCM200x-xx Yhdistetty käyttölaite ja CPU, sisältää kansiosan 6 Tila akuille 2 x 2 V / 7 26 Ah Laajennusosat 7 Rele Z3B7 Rele palo-ohjauksille Tapahtumakirjoitin FTO200-A Tapahtumien tulostamiseen 9 Lukko (Nordic) FTO2006-B 0 Asennuslevy FHA2007-A Esim. lähettimelle Silmukan haaroitin (FDnet) FCI2003-A Silmukan haaroittamiseksi 2:sta 4:ään, osoitteiden määrä pysyy samana 2 RS45 moduuli (eristetty) FCA2002-A Oheislaitteille, jotka kommunikoivat RS45 portilla 3 RS232 moduuli (eristetty) FCA200-A Kirjoittimen liittäminen RS232 porttiin 4 Verkostointimoduuli (SAFEDLINK) FN200-A Eri laitteistojen verkottamiseen 5 Toistin (SAFEDLINK) FN2002-A Järjestelmäväylän pidentämiseksi, maks. kahden laitteiston välille (asennus suoraan tasaiselle pinnalle, U-kiskoon TS35 tai koteloon FDCH29/292) 6 Hälytinmoduuli FCA2005-A Hälytinlinjan jakaminen yhdestä neljään hälytinlinjaan 7 Akku (2 V, 26 Ah, VDS) FA2006-A Varavoima 9 9" asennussetti FHA206-A Asennus 3:nen osapuolen laitekaappeihin 7

8 20 FM peitelevy 2HU FHA205-A Uppoasennuksiin 2 Lisenssiavain Sx FCA20xx Eri käyttötominnoille 22 Kaapelisetti (kommunikointi) FCA204-A Käyttölaitteeseen sijoitettujen moduulien kaapelointi taipuisalla kaapelilla 23 Teholähdesetti (50 W, B) FP2005-A Lisäteholähde Tekniset tiedot FC2020 (Standard) FC2020 (Comfort) Verkkojännite AC V AC 9 27 V / AC V Teholähde 70 W 50 W Käyttöjännite DC V DC V Käyttövirta max. 2.5 A max. 5 A Akkukapasiteetti 2 x 2 V, 7 2 Ah 2 x 2 V, 26 Ah Akkujen valvonta kyllä kyllä Verkkojännitteen valvonta kyllä kyllä Kytkettävät ilmaisimet Sinteso (FDnet) Sinteso (FDnet) Linjojen määrä Silmukoita tai Päättyviä linjoja 2 (4) 4 () 2 (4) 4 () Osoitteiden määrä maks. 252 maks. 252 Integroidut tulot/lähdöt Relelähdöt Ilmoituksensiirto palo Ilmoituksensiirto vika Valvotut lähdöt Palo Vika Hälytinlinja Vapaasti ohjelmoitavia I/O-piirejä Käyttölaite integroitu integroitu Asennuspaikkoja sarjaliitännöille RS232, 2 2 RS45 Asennuspaikkoja verkkomoduuleille 2 2 Asennuspaikkoja silmukan haaroittimelle Asennuspaikka kaapelisetille (kommunikointi) 2 Hälytinmoduuleja Maks.. Maks.. Ethernet-liitäntä RJ45 Käyttölämpötila C C Varastointilämpötila C C Kosteus (ei kondensiota) 95 % rel. 95 % rel. Mitat (L x K x S) 430 x 39 x 65 mm 430 x 39 x mm 430 x 796 x 65 mm 430 x 796 x mm Väri Kotelo Kansiosa harmaa, ~RAL 7035 valkoinen, ~RAL 900 harmaa, ~RAL 7035 valkoinen, ~RAL 900 Suojaluokitus (IEC 60529) IP30 IP30 Hyväksynnät VdS LPCB FM G bn/0 hyväksytty G bn/0 hyväksytty

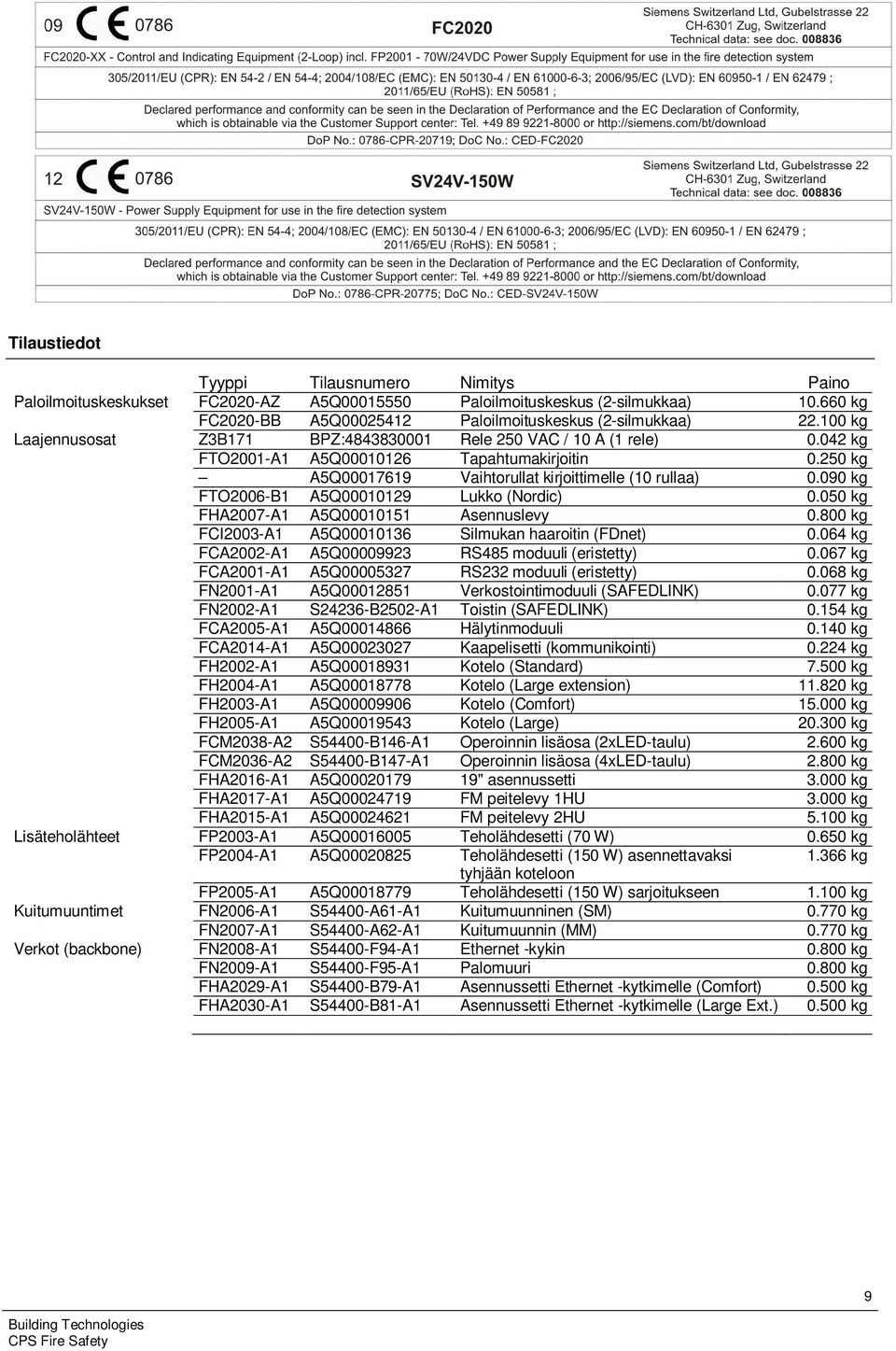

9 Tilaustiedot Tyyppi Tilausnumero Nimitys Paino Paloilmoituskeskukset FC2020-AZ A5Q Paloilmoituskeskus (2-silmukkaa) kg FC2020-BB A5Q Paloilmoituskeskus (2-silmukkaa) kg Laajennusosat Z3B7 BPZ: Rele 250 VAC / 0 A ( rele) kg FTO200-A A5Q Tapahtumakirjoitin kg A5Q Vaihtorullat kirjoittimelle (0 rullaa) kg FTO2006-B A5Q Lukko (Nordic) kg FHA2007-A A5Q00005 Asennuslevy 0.00 kg FCI2003-A A5Q Silmukan haaroitin (FDnet) kg FCA2002-A A5Q RS45 moduuli (eristetty) kg FCA200-A A5Q RS232 moduuli (eristetty) 0.06 kg FN200-A A5Q00025 Verkostointimoduuli (SAFEDLINK) kg FN2002-A S24236-B2502-A Toistin (SAFEDLINK) 0.54 kg FCA2005-A A5Q Hälytinmoduuli 0.40 kg FCA204-A A5Q Kaapelisetti (kommunikointi) kg FH2002-A A5Q00093 Kotelo (Standard) kg FH2004-A A5Q00077 Kotelo (Large extension).20 kg FH2003-A A5Q Kotelo (Comfort) kg FH2005-A A5Q Kotelo (Large) kg FCM203-A2 S54400-B46-A Operoinnin lisäosa (2xLED-taulu) kg FCM2036-A2 S54400-B47-A Operoinnin lisäosa (4xLED-taulu) 2.00 kg FHA206-A A5Q " asennussetti kg FHA207-A A5Q FM peitelevy HU kg FHA205-A A5Q FM peitelevy 2HU 5.00 kg Lisäteholähteet FP2003-A A5Q Teholähdesetti (70 W) kg FP2004-A A5Q Teholähdesetti (50 W) asennettavaksi.366 kg tyhjään koteloon FP2005-A A5Q Teholähdesetti (50 W) sarjoitukseen.00 kg Kuitumuuntimet FN2006-A S54400-A6-A Kuitumuunninen (SM) kg FN2007-A S54400-A62-A Kuitumuunnin (MM) kg Verkot (backbone) FN200-A S54400-F94-A Ethernet -kykin 0.00 kg FN2009-A S54400-F95-A Palomuuri 0.00 kg FHA2029-A S54400-B79-A Asennussetti Ethernet -kytkimelle (Comfort) kg FHA2030-A S54400-B-A Asennussetti Ethernet -kytkimelle (Large Ext.) kg 9

10 Akut FA2003-A A5Q Akku (2 V, 7 Ah, VDS) kg FA2004-A A5Q Akku (2 V, 2 Ah, VDS) kg FA2005-A A5Q Akku (2 V, 7 Ah, VDS) kg FA2006-A A5Q Akku (2 V, 26 Ah, VDS) kg FA2007-A A5Q Akku (2 V, 45 Ah, VDS) kg FA200-A A5Q Akku (2 V, 65 Ah, VDS) kg Lisenssiavaimet FCA2033-A S54400-P54-A Lisenssiavain (S) 0.00 kg FCA2034-A S54400-P55-A Lisenssiavain (S2) 0.00 kg FCA2035-A S54400-P56-A Lisenssiavain (S3) 0.00 kg FCA2036-A S54400-P57-A Lisenssiavain (S4) 0.00 kg Ulkoinen tulostin DL3750+ A5Q Matriisikirjoitin (Ulkoinen) kg Varaosat A5Q Musta värinauha DL3750+ kirjoittimelle 0.07 kg Siemens Osakeyhtiö Infrastructure & Cities Sector Division Tarvonsalmenkatu Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet teknisiin määrittelyihin ja saatavuuteen pidätetään.. Dokumentti _q_fi_-- Manuaali FS20 Julkaisu Väli
